1 PRESSsokkeli LunaEXPRESS alapohjaelementti TUOTEOHJE

2 Sisällys Pientalon perustustavan valintakriteerit 3 Pohjatutkimus ja perustustyypit 4 Maanvarainen laatta -perusmuuri: 4 Kellariperustus: 4 Radonpitoisuudet: 4 Tiiviin- ja terveen talon lähtökohdat 5 Tuulettuva alapohja 5 Oikea ilmanvaihto 5 Salaojat 6 Routaeristeet 6 Asennusnopeus 7 Suunnittelu 7 Valmis ja nopea asennus 7 Perustussuunnitelmat 8 Sijaintikaavio 9 Laatan jänneväli 9 Alapohjan sokkeliliitos 10 Vaakaleikkauksia 11 LUNAPRESS JA LUNAEXPRESS TUOTEOHJE 2/2010 ( ). Tässä ohjeessa olevat tekniset ja muut tuote/tiedot ovat luonteeltaan informatiivisia ja ovat Aulis Lundell Oy:n jatkuvan muutostyön alla. Tiedot perustuvat painohetken mukaisiin tietoihin. Aulis Lundell Oy varaa itselleen oikeuden muuttaa tässä ohjeessa mainittuja tietoja / tiedostoja. Tämän ohjeen tiedot korvaavat aiemmin päivätyissä esitteissämme ja muissa dokumenteissa esitetyt. Mahdollisissa epäselvyyksissä pyydämme Sinua ottamaan yhteyttä suoraan meihin, samoin mikäli Sinulla on korjaus- ja muutosehdotuksia. AULIS LUNDELL OY Nummenpääntie SAUKKOLA Puh Fax lunahouse@aulislundell.fi etunimi.sukunimi@aulislundell.fi 2 LUNAPRESS JA -EXPRESS TUOTEOHJE

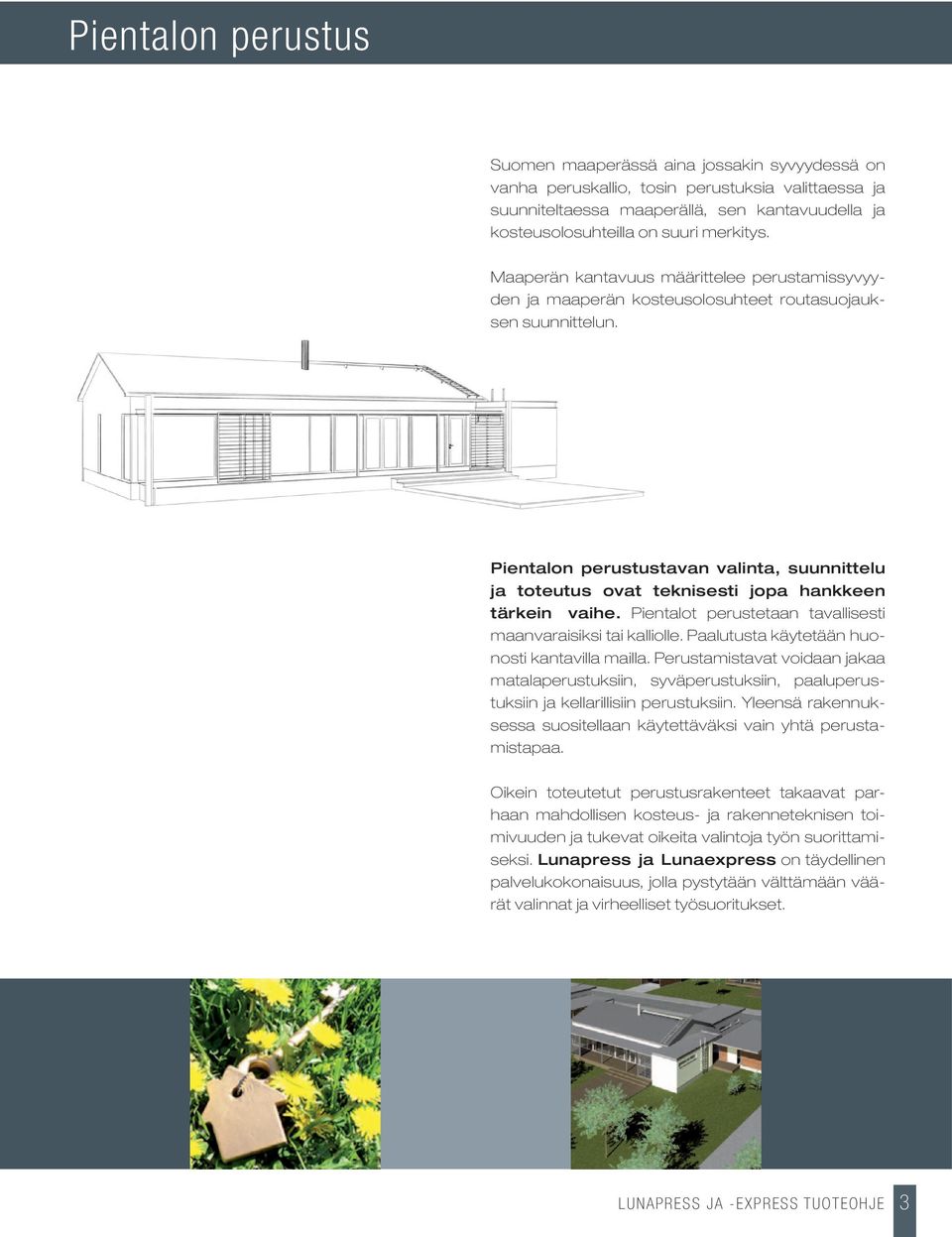

3 Pientalon perustus Suomen maaperässä aina jossakin syvyydessä on vanha peruskallio, tosin perustuksia valittaessa ja suunniteltaessa maaperällä, sen kantavuudella ja kosteusolosuhteilla on suuri merkitys. Maaperän kantavuus määrittelee perustamissyvyyden ja maaperän kosteusolosuhteet routasuojauksen suunnittelun. Pientalon perustustavan valinta, suunnittelu ja toteutus ovat teknisesti jopa hankkeen tärkein vaihe. Pientalot perustetaan tavallisesti maanvaraisiksi tai kalliolle. Paalutusta käytetään huonosti kantavilla mailla. Perustamistavat voidaan jakaa matalaperustuksiin, syväperustuksiin, paaluperustuksiin ja kellarillisiin perustuksiin. Yleensä rakennuksessa suositellaan käytettäväksi vain yhtä perustamistapaa. Oikein toteutetut perustusrakenteet takaavat parhaan mahdollisen kosteus- ja rakenneteknisen toimivuuden ja tukevat oikeita valintoja työn suorittamiseksi. Lunapress ja Lunaexpress on täydellinen palvelukokonaisuus, jolla pystytään välttämään väärät valinnat ja virheelliset työsuoritukset. LUNAPRESS JA -EXPRESS TUOTEOHJE 3

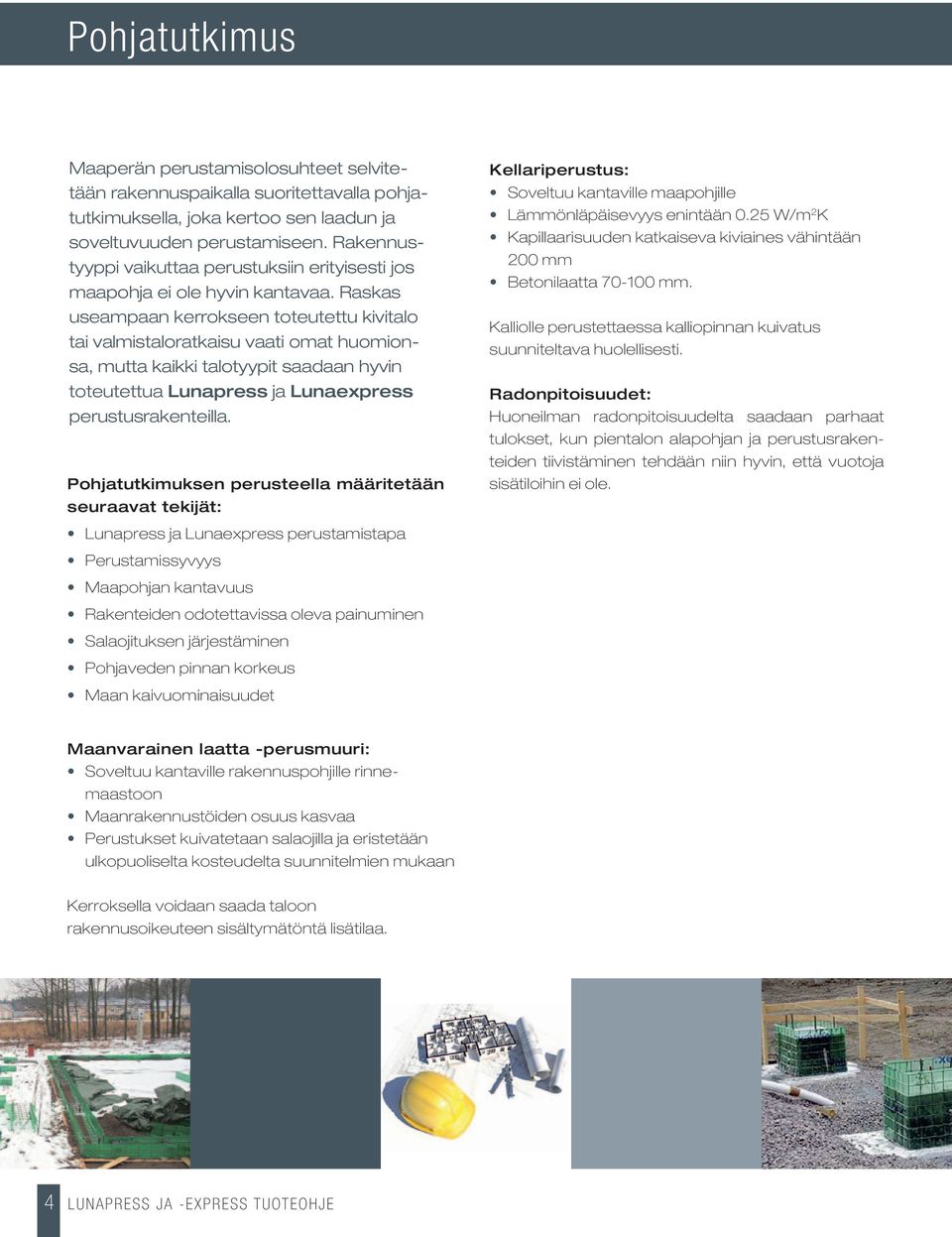

4 Pohjatutkimus Maaperän perustamisolosuhteet selvitetään rakennuspaikalla suoritettavalla pohjatutkimuksella, joka kertoo sen laadun ja soveltuvuuden perustamiseen. Rakennustyyppi vaikuttaa perustuksiin erityisesti jos maapohja ei ole hyvin kantavaa. Raskas useampaan kerrokseen toteutettu kivitalo tai valmistaloratkaisu vaati omat huomionsa, mutta kaikki talotyypit saadaan hyvin toteutettua Lunapress ja Lunaexpress perustusrakenteilla. Pohjatutkimuksen perusteella määritetään seuraavat tekijät: Kellariperustus: Soveltuu kantaville maapohjille Lämmönläpäisevyys enintään 0.25 W/m 2 K Kapillaarisuuden katkaiseva kiviaines vähintään 200 mm Betonilaatta mm. Kalliolle perustettaessa kalliopinnan kuivatus suunniteltava huolellisesti. Radonpitoisuudet: Huoneilman radonpitoisuudelta saadaan parhaat tulokset, kun pientalon alapohjan ja perustusrakenteiden tiivistäminen tehdään niin hyvin, että vuotoja sisätiloihin ei ole. Lunapress ja Lunaexpress perustamistapa Perustamissyvyys Maapohjan kantavuus Rakenteiden odotettavissa oleva painuminen Salaojituksen järjestäminen Pohjaveden pinnan korkeus Maan kaivuominaisuudet Maanvarainen laatta -perusmuuri: Soveltuu kantaville rakennuspohjille rinnemaastoon Maanrakennustöiden osuus kasvaa Perustukset kuivatetaan salaojilla ja eristetään ulkopuoliselta kosteudelta suunnitelmien mukaan Kerroksella voidaan saada taloon rakennusoikeuteen sisältymätöntä lisätilaa. 4 LUNAPRESS JA -EXPRESS TUOTEOHJE

5 Tiiviin ja terveen talon lähtökohdat Tuulettuva alapohja Tärkein kokonaisuuden kannalta on tuulettuvan Lunapress ja Lunaexpress alapohjan järjestelmän toimintaperiaate, joka on pakkotuuletettu alapohja. Tuuletus tehdään pientalossa koneellisesti. Lunapress ja Lunaexpress rakenteissa voidaan toteuttaa myös Suomen rakentamismääräyskokoelman mukainen alapohjan tuuletus sokkelissa olevilla tuuletusaukoilla. Yleensä perustamisessa lattian pinta on oltava vähintään 300 mm viereistä maanpintaa korkeammalla. Lattian pinnan ollessa jostain syystä alempana, varmistetaan sokkelin vedeneristykset tehokkaalla pintavesien poisjohtamisella ja salaojituksella, ettei sade- ja sulamisvesiä tunkeudu tai siirry lattia- ja seinärakenteisiin Oikea ilmanvaihto Ilmanvaihtojärjestelmän mitoitus ja säädöt on tehtävä siten, ettei liiallinen alipaineistaminen aiheuta vuotoilman virtausta maaperästä pientaloon. Suositus on kuitenkin mieluummin pieni alipaine kuin ylipaine, joka on haitallinen rakenteille. Seinärakenteiden ja laattojen saumakohtien tiivistäminen Alapohjan läpivientien tiivistäminen Ilmanvaihdon oikea mitoitus parhaan tuuletustehon löytämiseksi Pientalon sopeuttaminen maaston muotoihin Lattian pinta vähintään 300 mm ylempänä viereistä maanpintaa Edelliseen poikkeamia rinnerakentamisessa ja esteettömyysmääräysten mukaisilla kulkureiteillä Muuta huomioitavaa Sokkelin vedeneristys Pintavesien hallinta pientalon tontilla Ympäröivien tonttien tai katujen korkeusasemat Sade- ja sulamisvesien johtaminen pois pientalon reuna-alueilta. Pientaloa ympäröivä maanpinta muotoillaan poispäin viettäväksi. Sopiva maanpinnan vähimmäiskaltevuus kolmen metrin etäisyyteen Lunapress sokkelista on minimillään 0,15 m LUNAPRESS JA -EXPRESS TUOTEOHJE 5

6 Salaojat Routaeristeet LunaEXPRESS alapohja Perustusten suunnittelussa ja rakentamisessa pyritään olosuhteet tekemään sellaisiksi, ettei perustusten alle jää kosteutta ja ettei sinne myöskään pääse pakkanen. Routaeristyksellä tarkoitetaan toimenpiteitä joilla estetään maan jäätyminen matalaperustusten ja kylmien rakennusosien alla. Riittävällä routaeristeellä maaperään varastoitunut lämpö pitää maaperän perustustason sulana. Routaeristeeksi soveltuvat polystyreeni valmisteet Perusmuurin ulkopuolella eristepaksuus vähintään 10 cm. Eristeleveys on 1,2 m ja reuna-alueilla 1,5 m Routaeristeen päällä pintaveden imeytymiseltä suojaava muovi ja alapuolella salaojasora Sijoitetaan vähintään 0,3 m maanpinnan alapuolelle LunaPRESS sokkeli Pientalon perustukset salaojitetaan aina, ellei pohjatutkimuksissa ole osoitettu ettei salaojitusta tarvita. Salaojajärjestelmän tehtävänä on estää kosteuden haittavaikutukset maahan rajoittuvissa rakennusosissa. Järjestelmä muodostuu salaojaputkista, salaojakaivoista ja salaojiin hyvin yhteydessä olevista vettä läpäisevistä maakerroksista. Pientalon salaojajärjestelmään ei saa johtaa pintavesiä tai katoilta valuvia vesiä. Korkeustaso on oltava viereisen seinäanturan tai ns. perusmuurin alapinnan alapuolella Rakennuksen ulkopuolella peitesyvyys on vähintään 0,5 m Salaojituskerroksen paksuus putken alla ja sivuilla on oltava vähintään 0,1 m ja päällä 0,2 m Perusmuurin vastainen salaojituskerros vähintään 0,2 m Salaojituskerroksen vähimmäispaksuus maanvastaisen alapohjan alla vähintään 0,2 m Perustusanturoiden läpi tai ali tehdään veden virtauksen mahdollistava rei itys Salaojaputkien tulee viettää kaivoon päin vähintään 1:200 tai mieluummin 1:100 Pientalon joka kulmaan asennetaan tarkastuskaivo järjestelmän puhdistusta varten. 6 LUNAPRESS JA -EXPRESS TUOTEOHJE

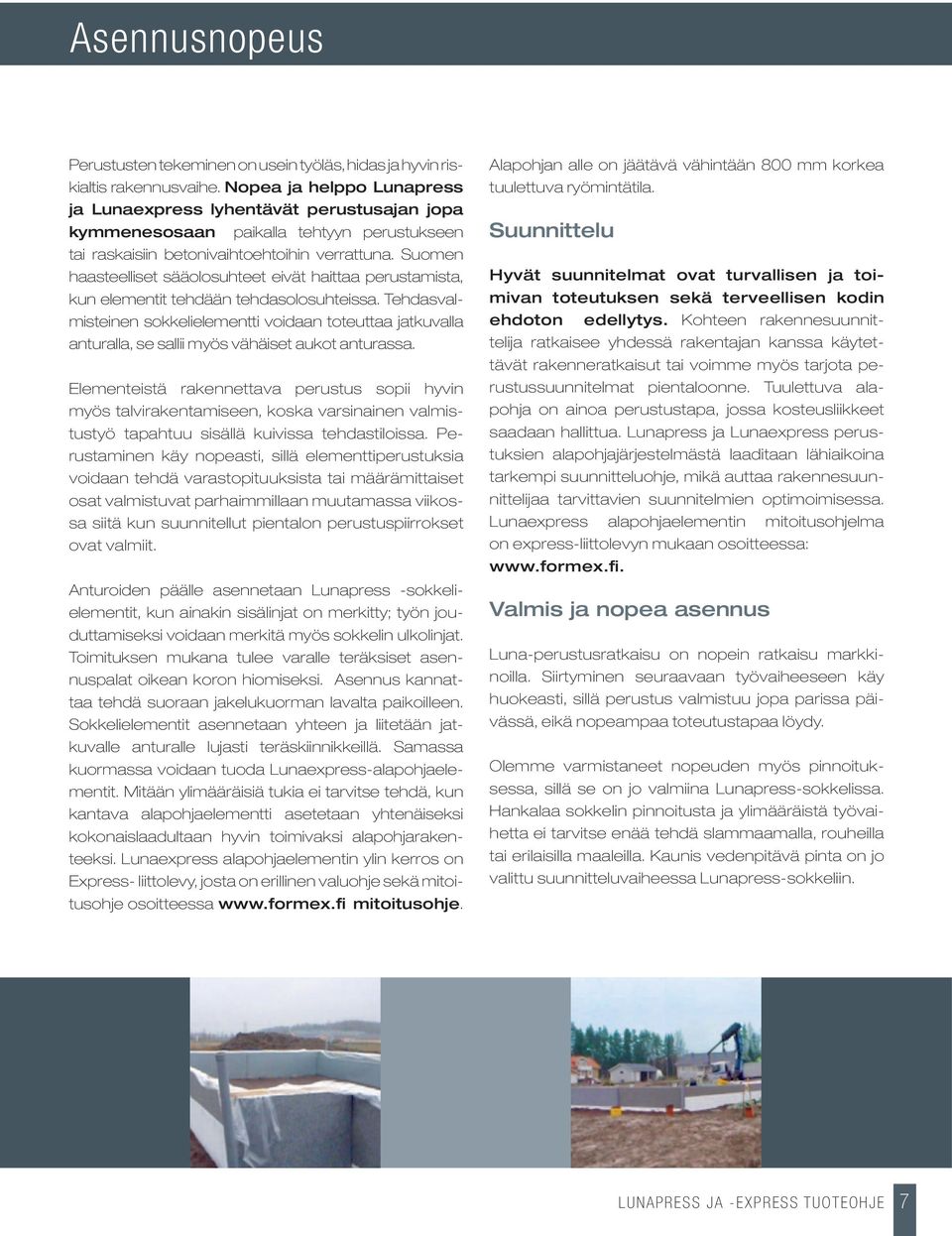

7 Asennusnopeus Perustusten tekeminen on usein työläs, hidas ja hyvin riskialtis rakennusvaihe. Nopea ja helppo Lunapress ja Lunaexpress lyhentävät perustusajan jopa kymmenesosaan paikalla tehtyyn perustukseen tai raskaisiin betonivaihtoehtoihin verrattuna. Suomen haasteelliset sääolosuhteet eivät haittaa perustamista, kun elementit tehdään tehdasolosuhteissa. Tehdasvalmisteinen sokkelielementti voidaan toteuttaa jatkuvalla anturalla, se sallii myös vähäiset aukot anturassa. Elementeistä rakennettava perustus sopii hyvin myös talvirakentamiseen, koska varsinainen valmistustyö tapahtuu sisällä kuivissa tehdastiloissa. Perustaminen käy nopeasti, sillä elementtiperustuksia voidaan tehdä varastopituuksista tai määrämittaiset osat valmistuvat parhaimmillaan muutamassa viikossa siitä kun suunnitellut pientalon perustuspiirrokset ovat valmiit. Anturoiden päälle asennetaan Lunapress -sokkelielementit, kun ainakin sisälinjat on merkitty; työn jouduttamiseksi voidaan merkitä myös sokkelin ulkolinjat. Toimituksen mukana tulee varalle teräksiset asennuspalat oikean koron hiomiseksi. Asennus kannattaa tehdä suoraan jakelukuorman lavalta paikoilleen. Sokkelielementit asennetaan yhteen ja liitetään jatkuvalle anturalle lujasti teräskiinnikkeillä. Samassa kuormassa voidaan tuoda Lunaexpress-alapohjaelementit. Mitään ylimääräisiä tukia ei tarvitse tehdä, kun kantava alapohjaelementti asetetaan yhtenäiseksi kokonaislaadultaan hyvin toimivaksi alapohjarakenteeksi. Lunaexpress alapohjaelementin ylin kerros on Express- liittolevy, josta on erillinen valuohje sekä mitoitusohje osoitteessa mitoitusohje. Alapohjan alle on jäätävä vähintään 800 mm korkea tuulettuva ryömintätila. Suunnittelu Hyvät suunnitelmat ovat turvallisen ja toimivan toteutuksen sekä terveellisen kodin ehdoton edellytys. Kohteen rakennesuunnittelija ratkaisee yhdessä rakentajan kanssa käytettävät rakenneratkaisut tai voimme myös tarjota perustussuunnitelmat pientaloonne. Tuulettuva alapohja on ainoa perustustapa, jossa kosteusliikkeet saadaan hallittua. Lunapress ja Lunaexpress perustuksien alapohjajärjestelmästä laaditaan lähiaikoina tarkempi suunnitteluohje, mikä auttaa rakennesuunnittelijaa tarvittavien suunnitelmien optimoimisessa. Lunaexpress alapohjaelementin mitoitusohjelma on express-liittolevyn mukaan osoitteessa: Valmis ja nopea asennus Luna-perustusratkaisu on nopein ratkaisu markkinoilla. Siirtyminen seuraavaan työvaiheeseen käy huokeasti, sillä perustus valmistuu jopa parissa päivässä, eikä nopeampaa toteutustapaa löydy. Olemme varmistaneet nopeuden myös pinnoituksessa, sillä se on jo valmiina Lunapress-sokkelissa. Hankalaa sokkelin pinnoitusta ja ylimääräistä työvaihetta ei tarvitse enää tehdä slammaamalla, rouheilla tai erilaisilla maaleilla. Kaunis vedenpitävä pinta on jo valittu suunnitteluvaiheessa Lunapress-sokkeliin. LUNAPRESS JA -EXPRESS TUOTEOHJE 7

8 Perustussunnitelmat Arkkitehti sekä rakentaja yhdessä tai erikseen valitsevat valmiin sokkelipinnoitteen värin, joka pitää valita tilauksen yhteydessä Lunapress-sokkeliin. Se toimitetaan pintavalmiina elementtinä standardivärien mukaisesti valkoisena, harmaana tai punaisena. Perustussuunnitelmat sisältävät mm. seuraavia suunnitelmia: Perustusten pohjapiirros Leikkauspiirustukset Salaojapiirustukset Valmistus Suunnittelijan piirustusten mukaiset perustusosat valmistetaan määrämittaisena kohteittain. Luna tuotteilla voidaan toteuttaa tarvittaessa pientalon erkkeriratkaisut myös pyöreillä muodoilla. Kun värivalinnat on tehty, valmistelevat tiedot siirtyvät tuotesuunnittelusta tehtaan valmistukseen. Lunapress ja Lunaexpress on tuulettuva perustusratkaisu, jonka laadun takaa myös sertifioitu ISO 9001:2008 -laatujärjestelmämme. Anturat Perustussuunnitelmien mukaan perustustyöt alkavat maanrakennustöiden, mahdollisesti tarvittavien paalutuksien ja alustäyttöjen jälkeen anturoiden valulla. Perinteisten teräsbetonisten lyöntipaalujen lisäksi voidaan käyttää lyötäviä tai porattavia teräspaaluja. Nykyään lyötävät teräspaalut ovat pientaloissa yleisin paalutusmenetelmä. Luna-perustuksissa voidaan tehdä anturavalut esim. Formex anturamuoteilla. Luna-perustusten korkean esivalmistusasteen ansiosta rakentamisen laatu paranee ja työmaalla tehtävän työn määrä vähenee jolloin se vaikuttaa myös koko rakennusaikaan lyhentävästi. 8 LUNAPRESS JA -EXPRESS TUOTEOHJE

9 Sijaintikaavio Laatan jänneväli Perusrakenteet rakennesuunnittelijan ohjeen mukaan LunaEXPRESS -alapohjaelementti LunaPRESS -sokkelielementti LUNAPRESS JA -EXPRESS TUOTEOHJE 9

10 Alapohjan sokkeliliitos Vaakaleikkaukset det.1-det.2 Alapohjan sokkeliliitos liittolevyn suunta Sokkelin sisäkulman liitos kulmakiinnike 1A Alapohjan sokkeliliitos periaateleikkaus Pinnoitesauma huolitellaan työmaalla Sokkelin tasokiinnike 2B Keskiseinävaihtoehto käynti- ja tuuletusaukot Perusrakenteet rakennesuunnittelijan ohjeen mukaan 10 LUNAPRESS JA -EXPRESS TUOTEOHJE

11 Vaakaleikkauksia Alapohjan sokkeliliitos liittolevyn suunta Perusrakenteet rakennesuunnittelijan ohjeen mukaan 11 LUNAPRESS JA -EXPRESS TUOTEOHJE 11

12 Mittatarkkana materiaalina teräs edesauttaa siirtymistä yhä valmiimpaan Luna PRESS EXPRESS rakentamiseen. Korkean esivalmistusasteen ansiosta rakentamisen laatu paranee ja työmaalla tehtävän työn määrä vähenee, riskit pienenevät ja rakennusaika lyhenee. LUNA -PERUSTUSASENNUS ON MAHDOLLINEN KAIKKIIN PIEN- JA RIVITALOIHIN ELINKAARI- TALOUDELLINEN KOKONAISUUS, JOKA KESTÄÄ KOKO TALON ELINKAAREN MONIPUOLISET VAIHTOEHDOT VALMISTETTU SERTIFIOIDUN ISO 9001:2008-LAATUJÄRJESTELMÄN MUKAAN. Aulis Lundell Oy Nummenpääntie Saukkola Puh Fax Turku 99 km Forssa 2 Somero Helsinki-Vantaa 68 km Espoo 48 km Karkkila E12 Riihimäki Hyvinkää etunimi.sukunimi@aulislundell.fi myynti@aulislundell.fi Myynti: Tukkuliikkeet 1 2 Nurmijärvi Nummi-Pusula Vihti E12 E Lohja 1 Vantaa Espoo Helsinki Inkoo Kirkkonummi Aulis Lundell Oy:n toiminta on sertifioitu ISO 9001: 2008-laatujärjestelmän mukaisesti. Sertifioitu järjestelmä on ollut vuodesta Ympäristöjärjestelmän mukainen toiminta on ollut vuodesta Alapohjaelementti on patentoitu pvm 2007, Nro 7985
