1 Mummon mökissä on hyvä hengittää Terveellinen sisäilmasto ja kosteusvaurioiden välttäminen SILMU ry Porvoo Kuva Arietta Kaila Panu Kaila, arkkitehti SAFA 2013

2 tiilirunko/kalkkirappaus/kalkkimaali Helsinki 2009

3 betonirunko/muovimaali Helsinki 2010

4 puu/(liimamaali) puu/ paperitapetti/ liimamaali puu/(öljymaali, vaha) Loviisa 2009

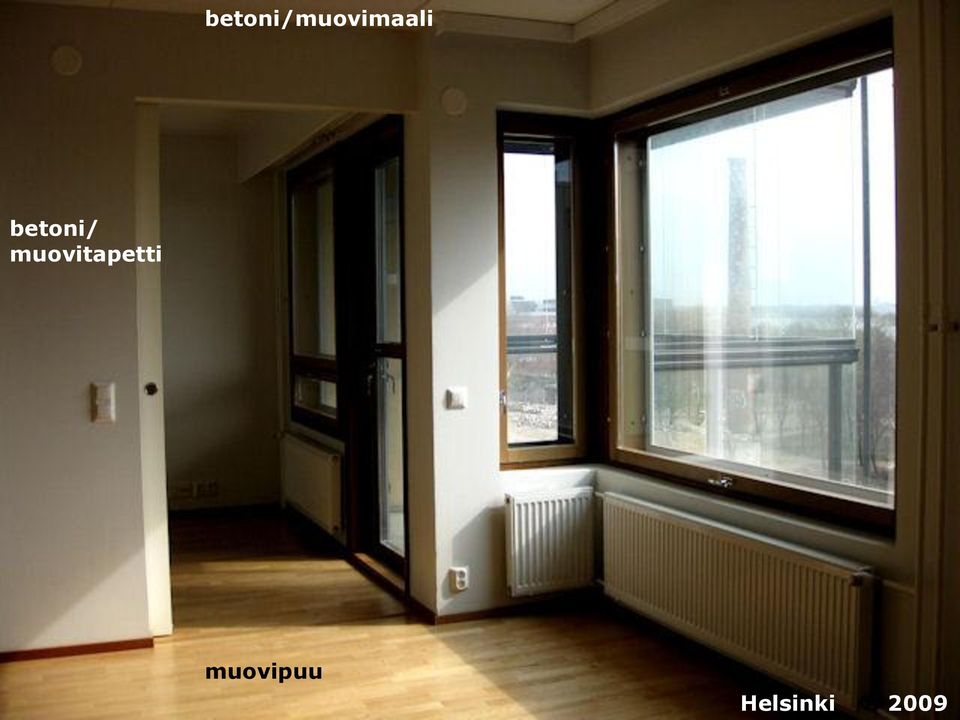

5 betoni/muovimaali betoni/ muovitapetti muovipuu Helsinki 2009

6 Rakentamisen hukattu perinne Esi-isämme, jotka rakensivat harjakattoisia hirsitaloja, jotka hengittivät ja kestivät ilmastoamme, olivat ehkä parempia kuin nykyiset rakentajamme ja suunnittelijamme. Ville Suomussalmi, Valtonen, ylilääkäri, HUS Panu Kaila Sisäilmauutiset 2/2012

7 lauta ja sahanpuru pahvit keitto- tai öljymaali tuuletettu alapohja luonnollinen ilmanvaihto ennen 1960

8 ennen jälkeen lauta ja sahanpuru pahvit keitto- tai öljymaali tuuletettu alapohja luonnollinen ilmanvaihto levyt ja mineraalivilla muovikelmu muovimaalit maanvarainen laatta koneellinen ilmanvaihto

9 ennen jälkeen HENGITTÄVÄT MATERIAALIT HENGITTÄMÄTTÖMÄT MATERIAALIT lauta ja sahanpuru pahvit keitto- tai öljymaali tuuletettu alapohja luonnollinen ilmanvaihto levyt ja mineraalivilla muovikelmu muovimaalit maanvarainen laatta koneellinen ilmanvaihto

10 HÖYRY, HÖYRYNSULKU JA HENGITTÄVYYS

11 VEDEN KOLME OLOMUOTOA KIINTEÄ lumi, jää -kuiva molekyyleillä pysyvät partnerit NESTE vesi -märkä -näkyvä molekyyleillä vaihtuvat partnerit (Yleiskielessä vesihöyryllä tarkoitetaan ilmassa olevia pieniä NESTEpisaroita!) KAASU vesihöyry -kuiva -näkymätön molekyylit ilman partnereita (Höyrynsulku tarkoittaa näkymättömän KAASUmaisen vesihöyryn sulkua!)

12 Vesihöyry on näkymätöntä. Tämä ei ole vesihöyryä vaan vesipisaroita ilmassa = aerosolia Vesihöyry ON KUIVAA. Sisäilman kosteus ON KUIVAA. Vasta nesteeksi eli vedeksi tiivistynyt vesihöyry kastelee.

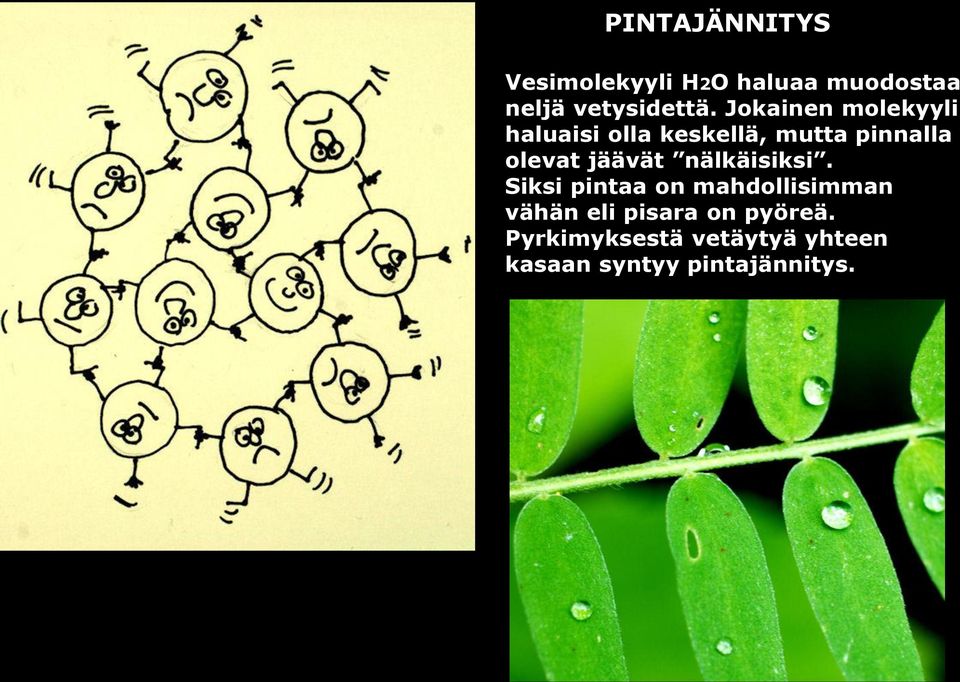

13 PINTAJÄNNITYS Vesimolekyyli H2O haluaa muodostaa neljä vetysidettä. Jokainen molekyyli haluaisi olla keskellä, mutta pinnalla olevat jäävät nälkäisiksi. Siksi pintaa on mahdollisimman vähän eli pisara on pyöreä. Pyrkimyksestä vetäytyä yhteen kasaan syntyy pintajännitys.

14 ntajännitys estää vettä raskaampaa etallia uppoamasta. peri kastuu ja uppoaa, metalli ei.

15 Hengittävä materiaali = kastuva materiaali. Imee ja haihduttaa nestemäistä vettä. Me Naiset, 26/2000 Hydrofiilinen, kastuva materiaali imee hien.

16 Ilma kuplii läpi, vesi ei: alakuppi pysyy kuivana. Vesikaton aluskatemateriaali Tyvek. Torino 2001

17 Hydrofobinen materiaali: vettä hylkivä, kastumaton = hengittämätön. Erittäin huokoinen, ilma kulkee läpi helposti (ja siis vesihöyry). Pintajännitys estää vettä tunkeutumasta läpi. Kuin telttakangas. Tai lateksimaali.

18 Maalien yhteydessä puhutaan maalikalvon höyrynläpäisevyydestä. Höyrynläpäisevyys on kaasunläpäisevyyttä, sillä EI voi kuvata hengittävyyttä. Lateksi on reikäinen mutta ei ole hengittävä.

19 Muovikelmu on sekä höyrytiivis = ilmatiivis että hengittämätön = ei pysty imemään vettä sisäänsä. Haluammeko asua termospullossa? prof. Erkki Koiso-Kanttila, 1964

20 höyrynsulku hengittävä Höyrynsulku halutaan koneellisen ilmanvaihdon vuoksi!

21 Muovikelmu vai ilmansulkupaperi?

22 puukuvioinen muovilevy muovimatto muovimatto Oulu, Kiilan talo 2004

23 kaakelikuvioinen muovilevy puukuvioinen muovilevy muovimatto (purettu) Modernit tiiviit materiaalit on tarkoitettu suojaamaan kastumiselta mutta estävät samalla kuivumisen. Oulu, Kiilan talo 2004

24 SAIRAS RAKENNUS OIREYHTYMÄ WHO (Maailman terveysjärjestö)1982 Espoon ruots. srk:n pappila,

25 Restaurointi (mineraalivilla + höyrynsulkumuovi) Pappi sairastui homealtistukseen. Korjauksia homeen poistamiseksi 1981, 1992, 1995, 1996, 1997 suljettiin toistaiseksi Perusteellinen rakenteiden uusimista käsittänyt korjaus Espoon ruots. srk:n pappila,

26 Nykyinen rakennustekniikka toimii TEORIASSA mutta se ei selviä virheistä ja vahingoista. Kansakoulu muutetaan päiväkodiksi. Tammela 1990

27 Arkkitehtonisesti arvokas, teknisesti ala-arvoinen. Ark. Osmo Lappo, 1966 Helsinki 2009

28 Helsingin Sanomat Nykyinen koulu on yksinkertaisesti rakennettu väärin.

29 KAIKKI HOMEKOULUT JA TALOT ON RAKENNETTU RAKENNUSASETUKSEN MÄÄRÄYSTEN MUKAAN: NOUDATTAEN HYVÄÄ RAKENTAMISTAPAA JA TERVEYSHAITTOJA VÄLTTÄEN. MYÖS TULEVAT. Helsinki 2009

30 Huolimatta erilaisista toimenpiteistä ja panostuksesta kosteus- ja homevauriot eivät vaikuta vähentyneen. Päinvastoin tilanteen on arvioitu jopa pahenevan tulevaisuudessa. Eduskunnan tark.valiok.julk. 1/2012 KAIKKI HOMEKOULUT JA TALOT ON RAKENNETTU RAKENNUSASETUKSEN MÄÄRÄYSTEN MUKAAN: NOUDATTAEN HYVÄÄ RAKENTAMISTAPAA JA TERVEYSHAITTOJA VÄLTTÄEN. MYÖS TULEVAT. Helsinki 2009

31 Helsingin Sanomat Sisäilmahaitat maksavat vuosittain enemmän kuin rakennusten lämmitys.

32 Sisäilmaston ja mukavuuden parantaminen puurakenteilla. VTT 2001

33 Nämä tulokset osoittavat, että läpäisevä rakenne pystyy parantamaan sisäilman kosteustilannetta, mukavuutta ja koettavaa ilman laatua. Läpäisevä = hengittävä.

34 Bakteerit Virukset Sienet Hiukkaset Hengit. infektiot Allergiat, astma Kemiall. vaikutukset Otsoni

35 Kierikki, Yli-Ii 2002

36 Puun hengittävyys, siis terveellisyys, tuoksu ja kosketuksen miellyttävyys tuhottu. Saunasuoja muodostaa pintaan muovikalvon. Kierikki, Yli-Ii 2002

37 Kotikonsti: roisketesti paljastaa hengittävyyden. Gyproc-kipsilevy kastuu. Terveellinen hengittävä pinta. Kestilä 2010

38 Kotikonsti: roisketesti paljastaa hengittävyyden. liimamaali liima+vernissa: Into, Uulatuote Kestilä 2010 Terveellinen hengittävä pinta.

39 Maalarilehti 2/1957 Taas kerran tuhoisa innovaatio.

40 Kotikonsti: roisketesti paljastaa hengittävyyden. Ennen 60-lukua kaikki tapetit painettiin joko liimamaalilla tai liima+vernissamaalilla. Terveellinen hengittävä pinta. Nykyisin paperitapeteissa on lähes aina pinnassa muoviruiskutus eivät ole hengittäviä. Epäterveellinen hengittämätön pinta. Hengittäviä paperitapetteja: - T:mi Taitotapetti käsityönä. - Ruotsista tuodaan Lim & Handtryck. Helsinki 2010

41 Vetoisuuden torjuminen tärkeämpää kuin eristyksen parantaminen. Kotikonsti: digimittari. Helsinki, Ruoholahden villat 1982 Kestilä 2009

42 Kylmä lattia = ilmavuoto vuoraushuovan ja seinän välissä! Suljetaan liimapaperilla. Jokamiehen rakennusopas, 1946

43 Ikkunat Ikkunan tiiviystestaus. Ikkuna: Lepola, Kuusisto, VTT:n ikkunalaboratorio, Helsinki. Kuva: Hannu Puurunen, 1981

44 Ikkunan tiiviys. Kauko Tulla, Ikkunat kuntoon, 1982

45 Vanhassa ikkunassa ei ole tiivisteelle tilaa se on tehtävä. Kolmas lasi torjuu melua. Hki, Oikokatu Hki, Mariank

46 Kotikonsti: ikkunaliimapaperi. Toimistopaperin suikaleita ja tapettiliisteriä. Kestilä 2009

47 Ilmalämpöpumppu Höyrynsulullisessa rakennuksessa lämpöpumppua ei saa käyttää jäähdyttämiseen: höyrynsulku on silloin väärällä puolella ja rakenne kastuu. Huoltamaton lämpöpumppu on homepumppu. Puolet ihmisistä ei huolla koskaan (myyjän arvio). Terveyden menetys on liian suuri rangaistus

48 MÄRKÄTILAT Kärsämäki 1999 Kiila, Oulu 2004

49 Heinolan asuntomessut 2004 Kone- ja kontrolliasuminen. Kosteusmittarit märkätilan lattian alla. Jyväskylä 2009

50 Ei märkätiloja! Ei vettä lattialle! Engadine, Sveitsi

51 Norbiton, Englanti 2001 Faisanderie, Ranska 2001

52 Katollinen suihkukaappi vähentää asunnon kosteuskuormaa. Kestilä 2004 Finnsin kurssikeskus, Espoo 2010

53 Rantasalmi 2009

54 Perinteisen rakennustekniikan pohjalta voidaan kehittää terveellinen matalaenergia- ja passiivitalo ilman koneilmastoa. Heinola 2011

55 Suomen Kulttuurirahaston K3-talot, Laatu helppohoitoisuus pitkäikäisyys asumisterveys. Hengittävät rakenteet, luonnollinen ilmanvaihto. Täyttää 2012 määräykset.

56 Suomen Kulttuurirahaston K3-talot, Laatu helppohoitoisuus pitkäikäisyys asumisterveys. Hengittävät rakenteet, luonnollinen ilmanvaihto. Täyttää 2012 määräykset. Suomen Kulttuurirahasto on lunastanut kaikki oikeudet ja sallii suunnitelmien vapaan ja vastikkeettoman käytön sekä yksityisesti että elinkeinotoiminnassa.

57 Linnusperä, Kokkola 2011

58 Linnusperä, Kokkola 2011

59 Maalarimestari Raul Pohjonen. Linnusperä, Kokkola 2011

60 Kiitos! Kestilä 2010
