4 Carl Zeiss Group Tehtävämme Optiikkaa tutkivan tieteen uranuurtajana haastamme yhä edelleen mielikuvituksemme rajoja. Intohimoinen pyrkimyksemme erinomaisuuteen luo arvoa asiakkaillemme ja inspiroi näkemään uudella tavalla

5 Carl Zeiss Group Yhtiö Carl Zeiss on johtava ryhmä yhtiöitä, joka toimii optisen ja optoelektroniikan teollisuuden piirissä. Carl Zeiss AG ei ole julkisesti listattu. Sen omistaa kokonaan Carl Zeiss Foundation -säätiö

6 Carl Zeiss Group Tuloksia (2011/12) Liikevaihto mrd Liikevoitto (EBIT) 420 mrd 30 September

7 Carl Zeiss Group Innovaatiot avain menestykseen (2011/12) Patenttihakemukset 396 Tutkimus- ja kehitystyömenot 390 milj. (9 % liikevaihdosta) Työntekijät tutkimuksessa ja kehitystyössä maailmanlaajuisesti 10% koko työvoimasta

8 Carl Zeiss Group Toimipaikat Carl Zeiss illa on yli 40 tuotantolaitosta, noin 50 myynti- ja huoltopistettä sekä 20 tutkimuksen ja tuote-kehityksen toimipaikkaa eri puolilla maailmaa. Yhtiöllä on edustajat yli 40 maassa, ja sen pääkonttori sijaitsee Oberkochenissa Saksan lounaisosassa. Kaikkiaan ihmistä on yrityksen palveluksessa eri puolilla maapalloa

9 Carl Zeiss Group Liiketoimintaryhmät & strategiset liiketoimintayksiköt Avainlukuja 2011/12 Puolijohdevalmistuksen teknologia Teollisuusmetrologia Microscopy 967 milj. liikevaihdosta 2,636 Työntekijää 495 milj. liikevaihdosta 2,239 Työntekijää 650 milj. liikevaihdosta 2,801 Työntekijää Medical Technology 984 milj. liikevaihdosta 3,450 Työntekijää Vision Care 860 milj. liikevaihdosta 9,586 Työntekijää Camera Lenses, Sports Optics, Planetariums 178 milj. liikevaihdosta 767 Työntekijää

10 Agenda Carl Zeiss - Yleiskatsaus Tuotteet ja teknologiat

11 2009 juhlavuosi, 90 vuotta metrologiaa ZEISS illa

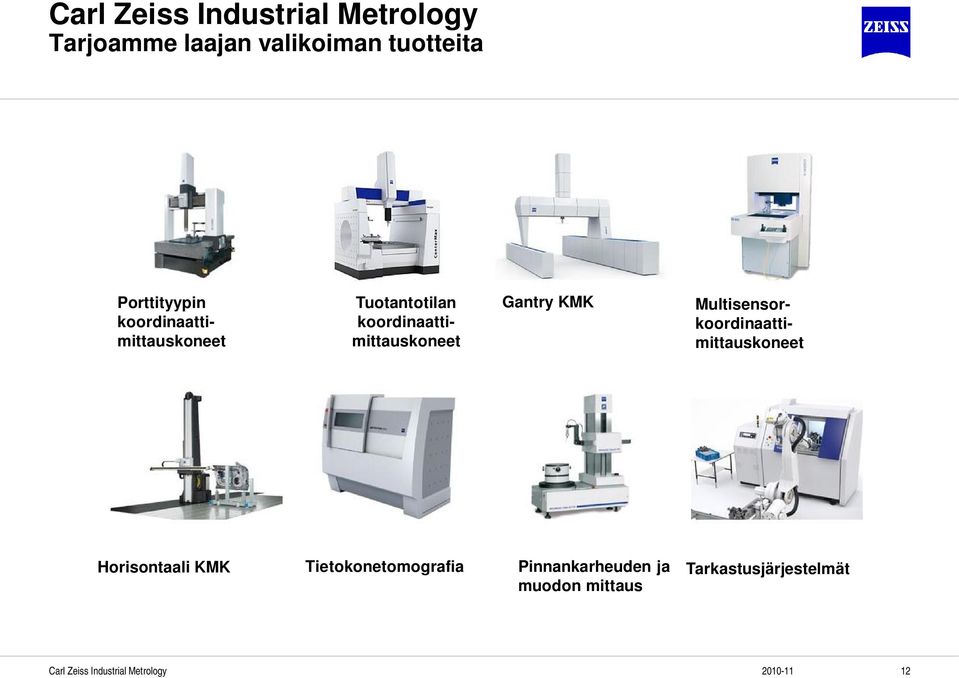

12 Tarjoamme laajan valikoiman tuotteita Porttityypin koordinaattimittauskoneet Gantry KMK Tuotantotilan koordinaattimittauskoneet Multisensorkoordinaattimittauskoneet Horisontaali KMK Tietokonetomografia Pinnankarheuden ja muodon mittaus Tarkastusjärjestelmät

13 Ohjelmistot Perusgeometria CALYPSO Hammaspyörägeometria GEAR PROhttp:// m/watch?v=m9xd4ollhgy Siipien mittaus BLADE PRO Offline ohjelmointi ida Vapaamuotopinnat CALIGO Vapaamuotopinnat HOLOS Laadunhallinta PiWeb Mittauslaboratoriot MCC Master Control Center

14 Lisäarvopalvelut Metrology Academy Mittausteknilliset palvelut Ohjelmistot Modernisointi Tekniset palvelut Järjestelmäratkaisut ja lisälaitteet Järjestelmän harjoittelu Koulutus AUKOM e-learningohjelmat Harjoitteluohjelmisto Metrology Portal Suunnittelu ja konsultointi Mittaus- ja testauslaitteiden kalibrointi Säännölliset muodot Sopimusohjelmointi Sopimusmittaus Tietokonetomografia Vapaamuotopinnat Mittauslaboratorion hallinta Erikoismoduulit Laadunhallinta Ohjelmiston ylläpito KMK-konversiot Ohjelmiston modernisointi Laitteiston modernisointi Kunnossapito Korjaus Varaosat Analyysi- ja diagnostiikkavälineet Koneen siirto (sijoitus uuteen paikkaan) Met Mittauslaboratori on suunnittelu Kiinnityslaitteet PC- ja verkkoteknologia Latausjärjestel- Mät Mittapääjärjestelmät Hotline Testikappaleet

15 Asiakaskunta Käyttöalueet Focus Suuri mitattavan kohteen koko pieni

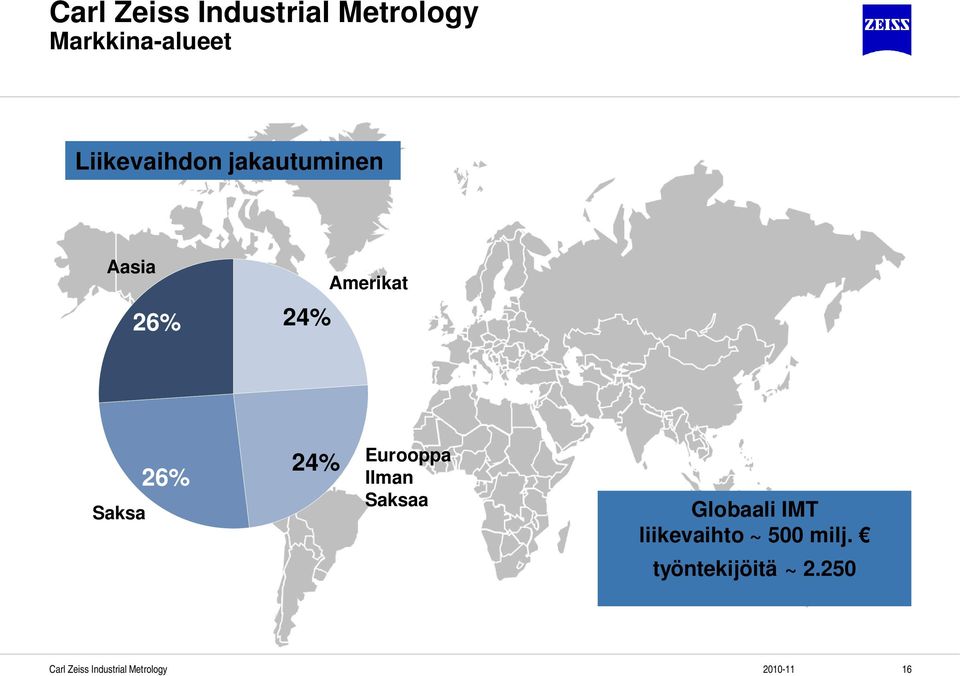

16 Markkina-alueet Liikevaihdon jakautuminen Aasia 26% 24% Amerikat Saksa 26% 24% Eurooppa Ilman Saksaa Globaali IMT liikevaihto ~ 500 milj. työntekijöitä ~

17 Tuotantolaitokset Oberkochen Saksa (Oberkochen) Kiina (Shanghai, Chang Chun) New 2012 USA (Minneapolis) Intia (Bangalore) New

18 Toimipisteet maailmanlaajuisesti 11/28/

19 Toimipisteet Euroopassa Carl Zeiss Industrielle Messtechnik 11/28/

20 Toimipisteet Aasiassa 11/28/

21 Carl Zeiss Industrielle Messtechnik Toimipisteet Pohjois-Amerikassa 11/28/

22 Toimipisteet Etelä-Amerikassa 11/28/

23 Markkinajohtaja heterogeenisessa kilpailuympäristössä 11% Markkina-alueen koko: n. 1,3 mrd. 2-3% vuotuinen kasvu 11% 15% 32% Markkinajohtajuuden perusteet Luottamus ZEISS-tuotemerkkiin Syvällinen järjestelmäosaaminen Johtajuus innovaatioissa Globaali läsnäolo Täyden palvelun tarjoaja 31% Carl Zeiss IMT Competitor 1 Competitor 2 Competitor 3 Other 11/28/

24 Tulokset, joihin voit luottaa vilpitön lupauksemme asiakkaillemme

25 Agenda Carl Zeiss - Yleiskatsaus Tuotteet ja teknologiat

26 Products and Technologies Porttityypin koordinaattimittauskoneet MICURA CONTURA G2 ACCURA PRISMO

27 Tuotteet ja teknologiat Uusi ACCURA vastaus kysymyksiisi Täydellinen uudelleenmuotoilu. Entistä suurempi mittaus-alue samalla tarkkuudella CARATporttielementit MASSmulti application sensor system (monikäyttöinen anturijärjestelmä) Passiivinen värinänvaimennus ja uusi peruslaatta Laserskanneri suurnopeuksisille mittauksille Uusi ohjaustaulu useilla lisätoiminnoilla Uusilla quattro air - laakereilla entistä parempi suorituskyky ja suurempi tarkkuus Foam Insulating -teknologia suurelle lämpötila-alueelle C ( F) Uudella käyttöteknologialla aiempaa parempi suorituskyky Lasikeraaminen lineaarimittausjärjestelmä, jossa 0 m/k pituuden muutos

28 Tuotteet ja teknologiat PRISMO ultra kaikkien aikojen parhain PRISMO Tuotemerkki PRISMO + UPMC ultra -tietämys = PRISMO ultra Edut Erittäin suuri tarkkuus Erinomainen toistettavuus Massatoimintakyky Optiona RT-AB (sisäänrakennettuna tai pinta-asennuksella)

29 Tuotteet ja teknologiat MICURA uusi tulokas priimusluokkaan tunnetut komponentit + kokemukset PRISMOsta = uusi tulokas KMK-priimusluokkaan Edut Luokkansa paras Pieni koko, suuri suorituskyky Erittäin hyvä hinnan ja suorituskykyn suhde

30 Tuotteet ja teknologiat MaxLine -sarja DuraMax GageMax CenterMax

31 Tuotteet ja teknologiat DuraMax mittaus voi olla todella yksinkertaista DuraMax monipistemittalaitteidentilalle: Valmistettu konepajakäyttöön ja tuotantoon Mittaa siellä, missä tuotantosi on Et tarvitse mittaushuonetta Lämpötilan stabiilius maks. +30 C Voidaan yhdistää saumattomasti tuotantoon Skannaus vakiona Nopeaa, tarkkaa, luotettavaa mittausta DuraMax tulkkien ja manuaalisten tarkastusvälineiden tilalle: Korvaa kiinteät, kalliit mittauslaitteet Tuo joustavuutta työkappaleiden vaihtoihin ja erilaisiin mittaustehtäviin Maksaa itse itsensä hyvin lyhyessä ajassa On tehokkaampi ja taloudellisempi kuin tulkit Mittauskohdelähtöisellä ohjelmoinnilla joustavat mittaussuunnitelmat

32 Tuotteet ja teknologiat CenterMax Joustava mittauslaite tuotannossa

33 Tuotteet ja teknologiat Gantry koordinaattimittauskoneet hyvin suurten osien mittaukseen MMZ T MMZ G

34 Tuotteet ja teknologiat Horisontaali-koordinaattimittauskoneet CARMET PRO

35 Tuotteet ja teknologiat PRO ja PRO T: Tuottavuutta autonkorin mittaukseen Prosessin ohjaukseen tuotantoympäristössä Analyyttisiin mittauksiin Jatkuva Wrist CSC tai lukittava Wrist RDS-CAA Kiihtyvyys maks mm/s 2 Nopeus maks. 866 mm/s Productivity Option PRO Puomiversio täydellisillä suojauksilla optisiin uppo- ja aukkomittauksiin nopea pistejoukon muodostus ja visuaalinen analyysi PRO T Pöytäversio vakiosuojauksella RDS-CAA CSC 11/28/

36 Tuotteet ja teknologiat CARMET II uusi aloitusluokan KMK kaikille Alhaiset aloituskustannukset ja elinkaarimenot RDS-C-CAA kiintopiste nivelletyillä anturimakasiineilla F.I.-teknologialla optimaalinen lämpötilan stabiilisuus ja hyvä muotoilu CARMET ja uusi mittausohjelmisto CALIGO tehokas paketti johtaa helposti ja nopeasti tuloksiin

37 Tuotteet ja teknologiat Multisensor-koordinaattimittauskoneet O-INSPECT 322 O-INSPECT

38 Tuotteet ja teknologiat O-INSPECT enemmän kuin anturiensa summa Kosketusanturi / VAST XXTi Kamera-anturi Valkoinen valo etäisyysanturi

39 Tuotteet ja teknologiat Tietokonetomografia METROTOM illa Tilavuusvirheen analysointi ja palaute koordinaattimetrologiaan METROTOM 800 METROTOM /28/

40 Tuotteet ja teknologiat VoluMax Inline tietokonetomografia Tilavuusvirheiden määritys tuotantojaksossa Halkeamien havaitseminen Halkeamien havaitseminen Asennuksen tarkastus

41 Tuotteet ja teknologiat SurfMax pinnantarkastus Koneistettu metalli Pinnoitettu metalli Muovit Keraamiset materiaalit ial

42 Tuotteet ja teknologiat Robottiperusteinen autonrunkometrologia

43 Tuotteet ja teknologiat VAST Performance vaiheita skannauksen historiassa 1974 UMM 1991 MT, HSS 1995 VAST VAST XXT with RDS 2010 VAST Performance 1 st sukupolvi 2 nd sukupolvi 3 rd sukupolvi 4 th sukupolvi 5 th sukupolvi

44 Tuotteet ja teknologiat Optiset anturit ZEISSilta Kamera-anturi ViScan Laser-Line-Scanner LineScan porttityypin koordinaattimittauskoneille, joissa RDS

45 Tuotteet ja teknologiat CALYPSO suorituskykyinen perusohjelma

46 Tuotteet ja teknologiat CALIGO erittäin suorituskykyinen ohjelmisto autonrungon mittauksiin

47 Tuotteet ja teknologiat CARFIT kiinnitysteknologiaa parhaimmillaan Asiakaskohtaisten kiinnityslaitteiden valmistus perustuen CARFITin moduulija standardijärjestelmään Yhdistää kiinteiden kiinnityslaitteiden ja moduulirakenteisten kiinnitysjärjestelmien edut Monikäyttöiset ja edulliset peruskiinnityskomponentit Vankka teknologia, joka on koettu hyväksi jo useiden vuosien ajan Kiinnityslaitteiden suunnittelu käyttäen CARFIT-komponenttikirjastoa (Catia, UG)

48 Tuotteet ja teknologiat CARFIT -kiinnitystekniikka CARFIT CMF Kehysrakenne Sarjamittauksiin CARFIT CMX Sovitevarustus Moduulirakenteeseen perustuva tekniikka CARFIT CMP Tankorakenteinen kiinnityssarja CARFIT CMB Reikälevyllä varustettu kiinnityssarja CARFIT CMS Tuki- ja lukitusjärjestelmä CARFIT CMG Reikälevyt CARFIT CME Yleiskäyttöinen kiinnitysyksikkö CARFIT CMK Kiinnityssarja pienille osille

49 Tuotteet ja teknologiat Mittauskärjet ja lisälaitteet Suurin lajitelma alkuperäisiä Carl Zeiss lisälaitteita Koordinaattimittauskoneiden valmistajana tiedämme täsmälleen, mitä tarkkoihin ja tehokkaisiin mittauksiin tarvitaan. Me toimitamme kaikkialle maailmaan alkuperäisiä lisälaitteita koordinaattimittauskoneeseesi

50 Tuotteet ja teknologiat Kiinnittimet & automaatio Kiinnittimet, robottiautomaatio, erikoisvalmisteiset mittauskärjet me autamme osaamisellamme jokaisessa yksittäisessä mittausprojektissa. Käytä hyväksesi laajaa kokemustamme
