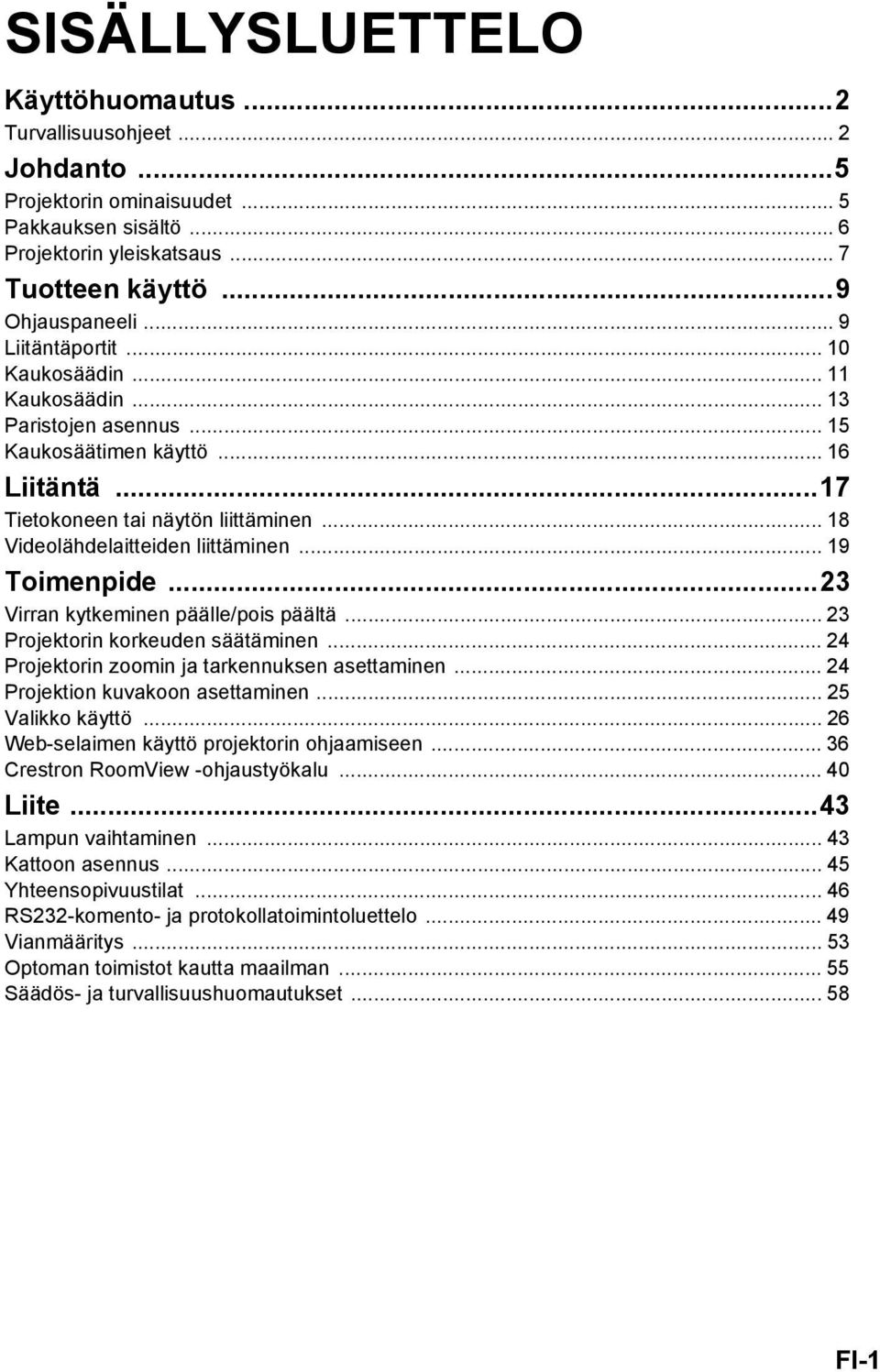

1 SISÄLLYSLUETTELO Käyttöhuomautus...2 Turvallisuusohjeet... 2 Johdanto...5 Projektorin ominaisuudet...5 Pakkauksen sisältö... 6 Projektorin yleiskatsaus... 7 Tuotteen käyttö...9 Ohjauspaneeli... 9 Liitäntäportit Kaukosäädin Kaukosäädin Paristojen asennus Kaukosäätimen käyttö Liitäntä...17 Tietokoneen tai näytön liittäminen Videolähdelaitteiden liittäminen Toimenpide...23 Virran kytkeminen päälle/pois päältä Projektorin korkeuden säätäminen Projektorin zoomin ja tarkennuksen asettaminen Projektion kuvakoon asettaminen Valikko käyttö Web-selaimen käyttö projektorin ohjaamiseen Crestron RoomView -ohjaustyökalu Liite...43 Lampun vaihtaminen Kattoon asennus Yhteensopivuustilat RS232-komento- ja protokollatoimintoluettelo Vianmääritys Optoman toimistot kautta maailman Säädös- ja turvallisuushuomautukset FI-1

2 Käyttöhuomautus Turvallisuusohjeet Lue kaikki nämä ohjeet ennen kuin käytät projektoria, ja säästä ne tulevaa tarvetta varten. 1. Lue ohjeet Kaikki turvallisuus- ja käyttöohjeet tulee lukea ennen kuin laitetta käytetään. 2. Huomautuksia ja varoituksia Kaikkia käyttöohjeiden huomautuksia ja varoituksia tulee noudattaa. 3. Puhdistaminen Irrota projektori pistorasiasta ennen puhdistamista. Käytä kosteaa kangasta projektorin kotelon puhdistamiseen. Älä käytä nestemäisiä puhdistusaineita tai aerosoleja. 4. Lisävarusteet Älä aseta tätä tuotetta epävakaalle kärrylle, tasolle tai pöydälle. Tuote voi pudota, mikä voi aiheuttaa vakavaa vahinkoa tuotteelle. Pidä muoviset pakkausmateriaalit (projektorista, lisävarusteista ja muista osista) poissa lasten ulottuvilta, koska nämä pussit voivat aiheuttaa tukehtumiskuoleman. Ole erityisen varovainen pienten lasten lähellä. 5. Tuuletus Projektorissa on tuuletusaukkoja sekä ilmanottoa että ilmanpoistoa varten. Älä peitä tai aseta mitään näiden paikkojen lähelle, koska lämpöä saattaa kerääntyä laitteen sisälle, mikä heikentää kuvanlaatua tai vahingoittaa projektoria. 6. Virtalähteet Tarkista, että laitteen käyttöjännite on sama kuin paikallinen käyttöjännite. 7. Huolto Älä yritä huoltaa projektoria itse. Turvaudu kaikessa huollossa pätevään huoltohenkilöstöön. FI-2

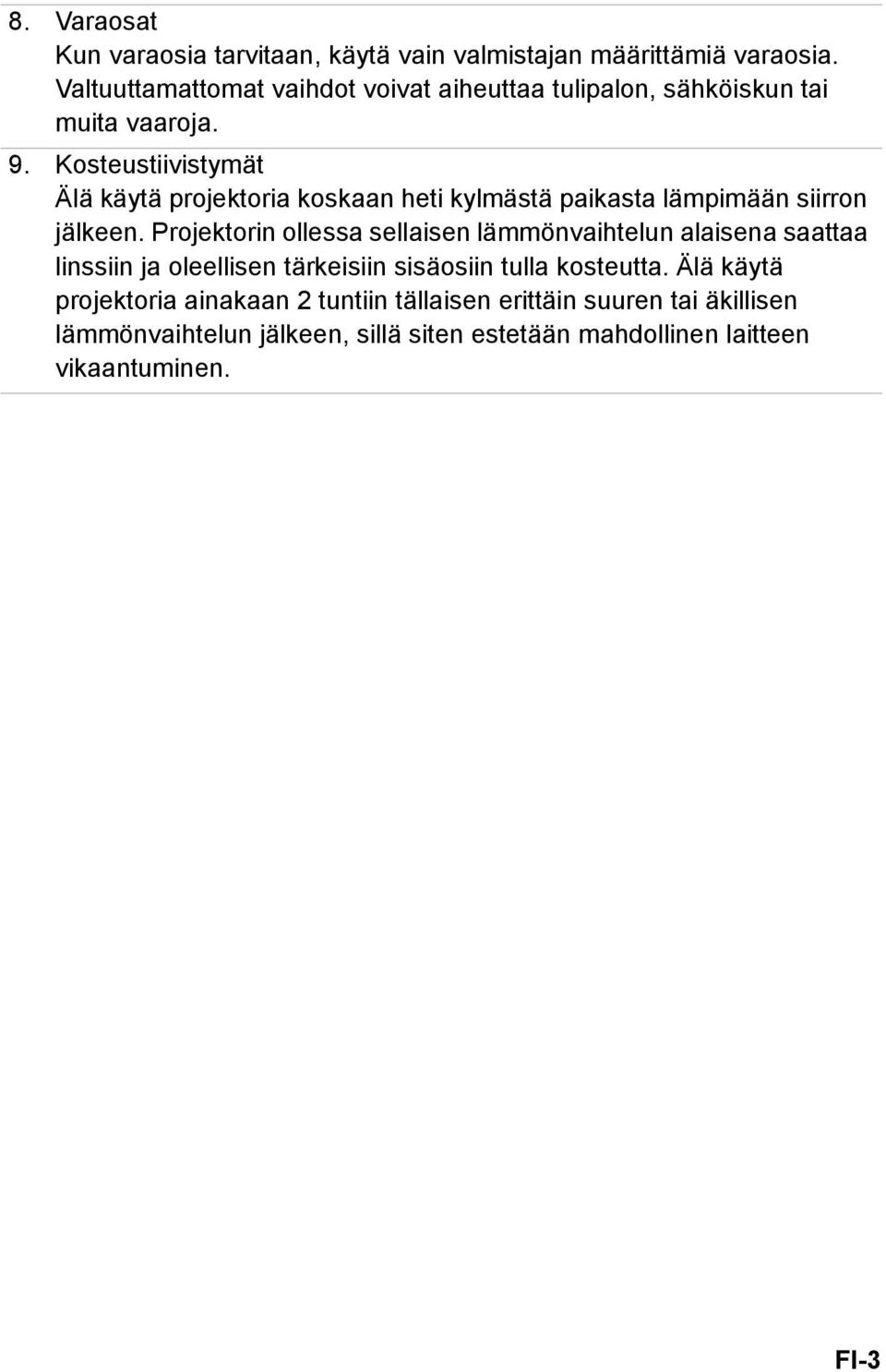

3 8. Varaosat Kun varaosia tarvitaan, käytä vain valmistajan määrittämiä varaosia. Valtuuttamattomat vaihdot voivat aiheuttaa tulipalon, sähköiskun tai muita vaaroja. 9. Kosteustiivistymät Älä käytä projektoria koskaan heti kylmästä paikasta lämpimään siirron jälkeen. Projektorin ollessa sellaisen lämmönvaihtelun alaisena saattaa linssiin ja oleellisen tärkeisiin sisäosiin tulla kosteutta. Älä käytä projektoria ainakaan 2 tuntiin tällaisen erittäin suuren tai äkillisen lämmönvaihtelun jälkeen, sillä siten estetään mahdollinen laitteen vikaantuminen. FI-3

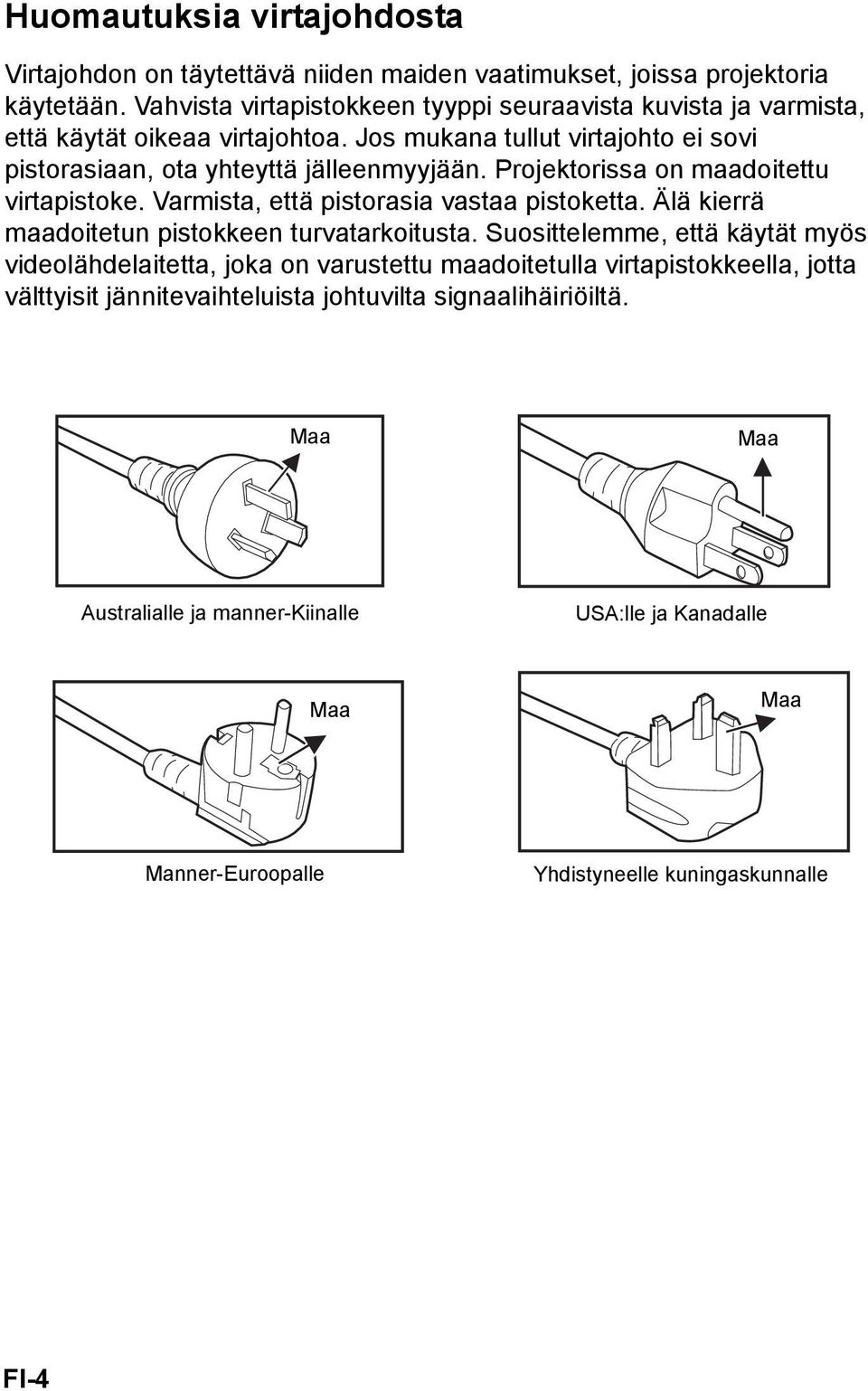

4 Huomautuksia virtajohdosta Virtajohdon on täytettävä niiden maiden vaatimukset, joissa projektoria käytetään. Vahvista virtapistokkeen tyyppi seuraavista kuvista ja varmista, että käytät oikeaa virtajohtoa. Jos mukana tullut virtajohto ei sovi pistorasiaan, ota yhteyttä jälleenmyyjään. Projektorissa on maadoitettu virtapistoke. Varmista, että pistorasia vastaa pistoketta. Älä kierrä maadoitetun pistokkeen turvatarkoitusta. Suosittelemme, että käytät myös videolähdelaitetta, joka on varustettu maadoitetulla virtapistokkeella, jotta välttyisit jännitevaihteluista johtuvilta signaalihäiriöiltä. Maa Maa Australialle ja manner-kiinalle USA:lle ja Kanadalle Maa Maa Manner-Euroopalle Yhdistyneelle kuningaskunnalle FI-4

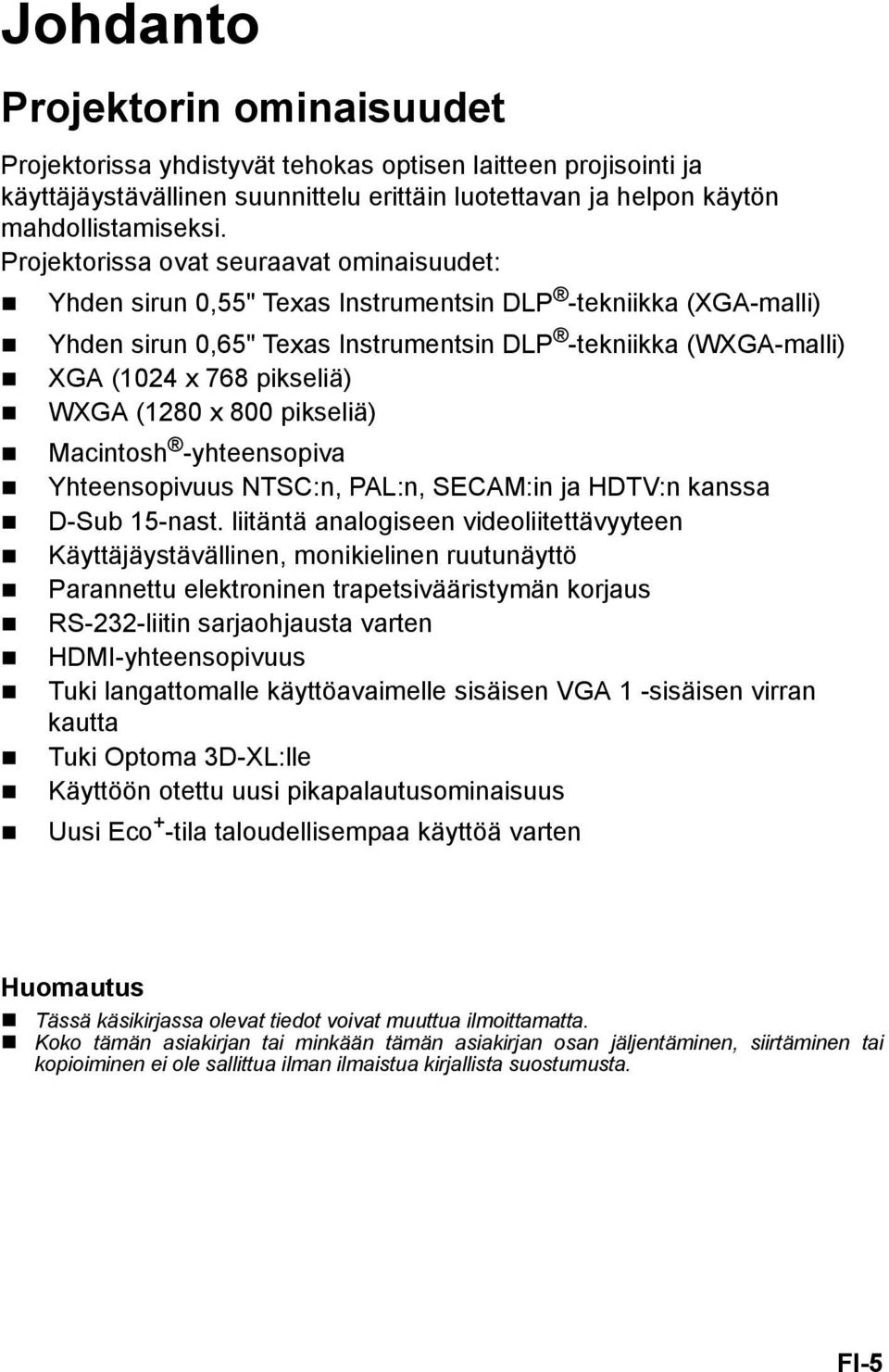

5 Johdanto Projektorin ominaisuudet Projektorissa yhdistyvät tehokas optisen laitteen projisointi ja käyttäjäystävällinen suunnittelu erittäin luotettavan ja helpon käytön mahdollistamiseksi. Projektorissa ovat seuraavat ominaisuudet: Yhden sirun 0,55" Texas Instrumentsin DLP -tekniikka (XGA-malli) Yhden sirun 0,65" Texas Instrumentsin DLP -tekniikka (WXGA-malli) XGA (1024 x 768 pikseliä) WXGA (1280 x 800 pikseliä) Macintosh -yhteensopiva Yhteensopivuus NTSC:n, PAL:n, SECAM:in ja HDTV:n kanssa D-Sub 15-nast. liitäntä analogiseen videoliitettävyyteen Käyttäjäystävällinen, monikielinen ruutunäyttö Parannettu elektroninen trapetsivääristymän korjaus RS-232-liitin sarjaohjausta varten HDMI-yhteensopivuus Tuki langattomalle käyttöavaimelle sisäisen VGA 1 -sisäisen virran kautta Tuki Optoma 3D-XL:lle Käyttöön otettu uusi pikapalautusominaisuus Uusi Eco + -tila taloudellisempaa käyttöä varten Huomautus Tässä käsikirjassa olevat tiedot voivat muuttua ilmoittamatta. Koko tämän asiakirjan tai minkään tämän asiakirjan osan jäljentäminen, siirtäminen tai kopioiminen ei ole sallittua ilman ilmaistua kirjallista suostumusta. FI-5

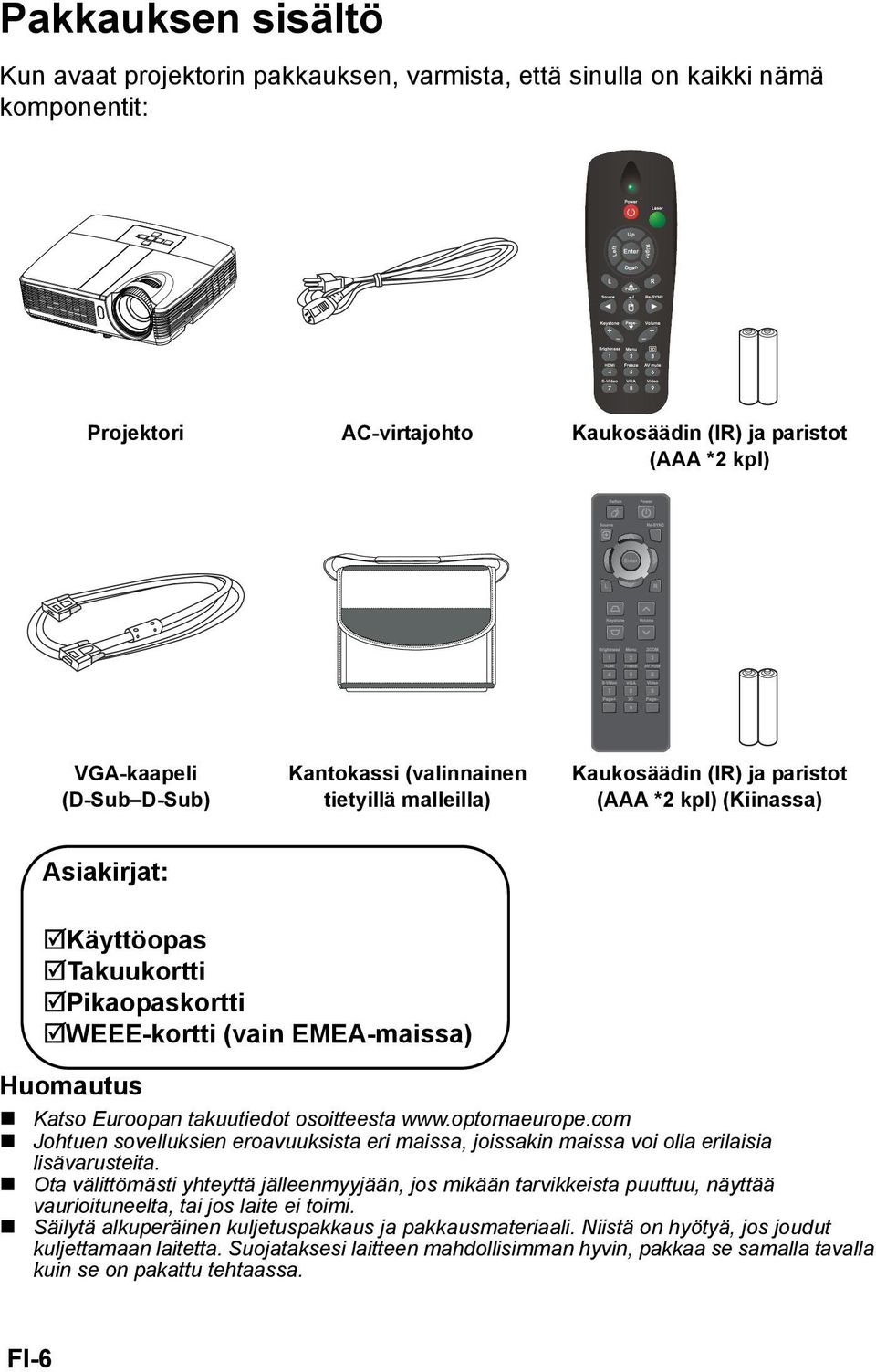

6 Pakkauksen sisältö Kun avaat projektorin pakkauksen, varmista, että sinulla on kaikki nämä komponentit: Projektori AC-virtajohto Kaukosäädin (IR) ja paristot (AAA *2 kpl) VGA-kaapeli (D-Sub D-Sub) Kantokassi (valinnainen tietyillä malleilla) Kaukosäädin (IR) ja paristot (AAA *2 kpl) (Kiinassa) Asiakirjat: Käyttöopas Takuukortti Pikaopaskortti WEEE-kortti (vain EMEA-maissa) Huomautus Katso Euroopan takuutiedot osoitteesta Johtuen sovelluksien eroavuuksista eri maissa, joissakin maissa voi olla erilaisia lisävarusteita. Ota välittömästi yhteyttä jälleenmyyjään, jos mikään tarvikkeista puuttuu, näyttää vaurioituneelta, tai jos laite ei toimi. Säilytä alkuperäinen kuljetuspakkaus ja pakkausmateriaali. Niistä on hyötyä, jos joudut kuljettamaan laitetta. Suojataksesi laitteen mahdollisimman hyvin, pakkaa se samalla tavalla kuin se on pakattu tehtaassa. FI-6

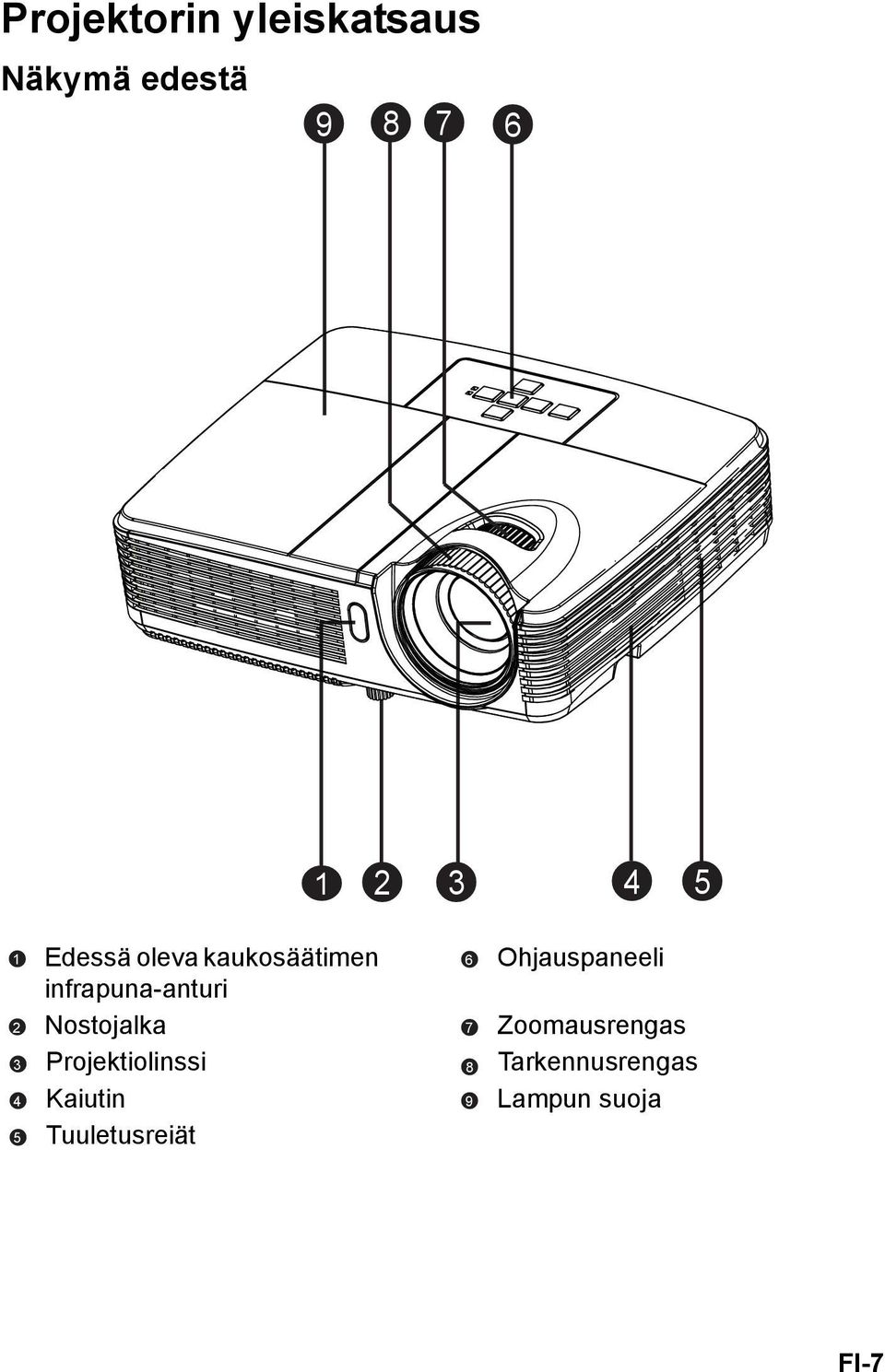

7 Projektorin yleiskatsaus Näkymä edestä Edessä oleva kaukosäätimen infrapuna-anturi Nostojalka Projektiolinssi Kaiutin Tuuletusreiät Ohjauspaneeli Zoomausrengas Tarkennusrengas Lampun suoja FI-7

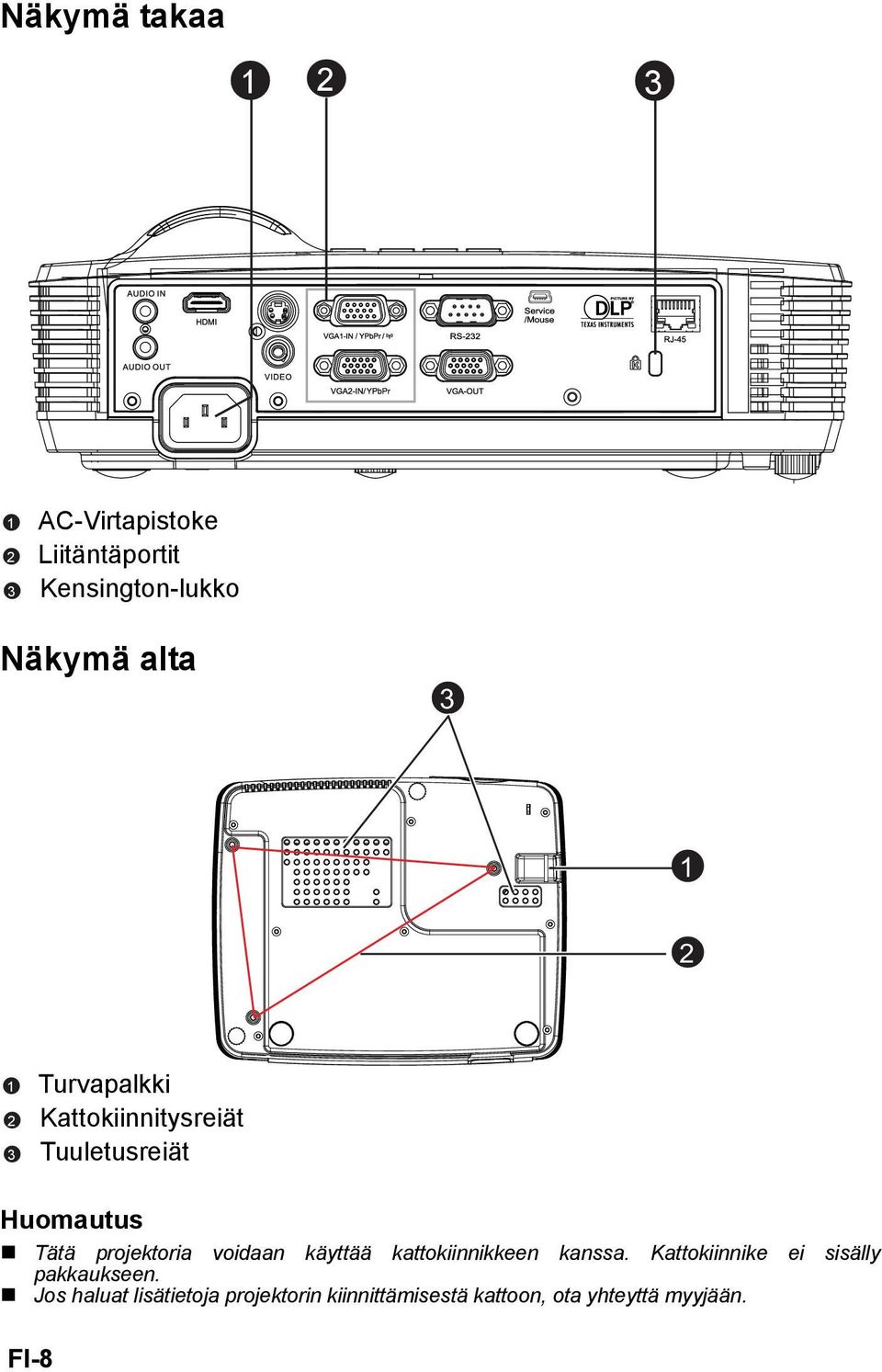

8 Näkymä takaa AC-Virtapistoke Liitäntäportit Kensington-lukko Näkymä alta Turvapalkki Kattokiinnitysreiät Tuuletusreiät Huomautus Tätä projektoria voidaan käyttää kattokiinnikkeen kanssa. Kattokiinnike ei sisälly pakkaukseen. Jos haluat lisätietoja projektorin kiinnittämisestä kattoon, ota yhteyttä myyjään. FI-8

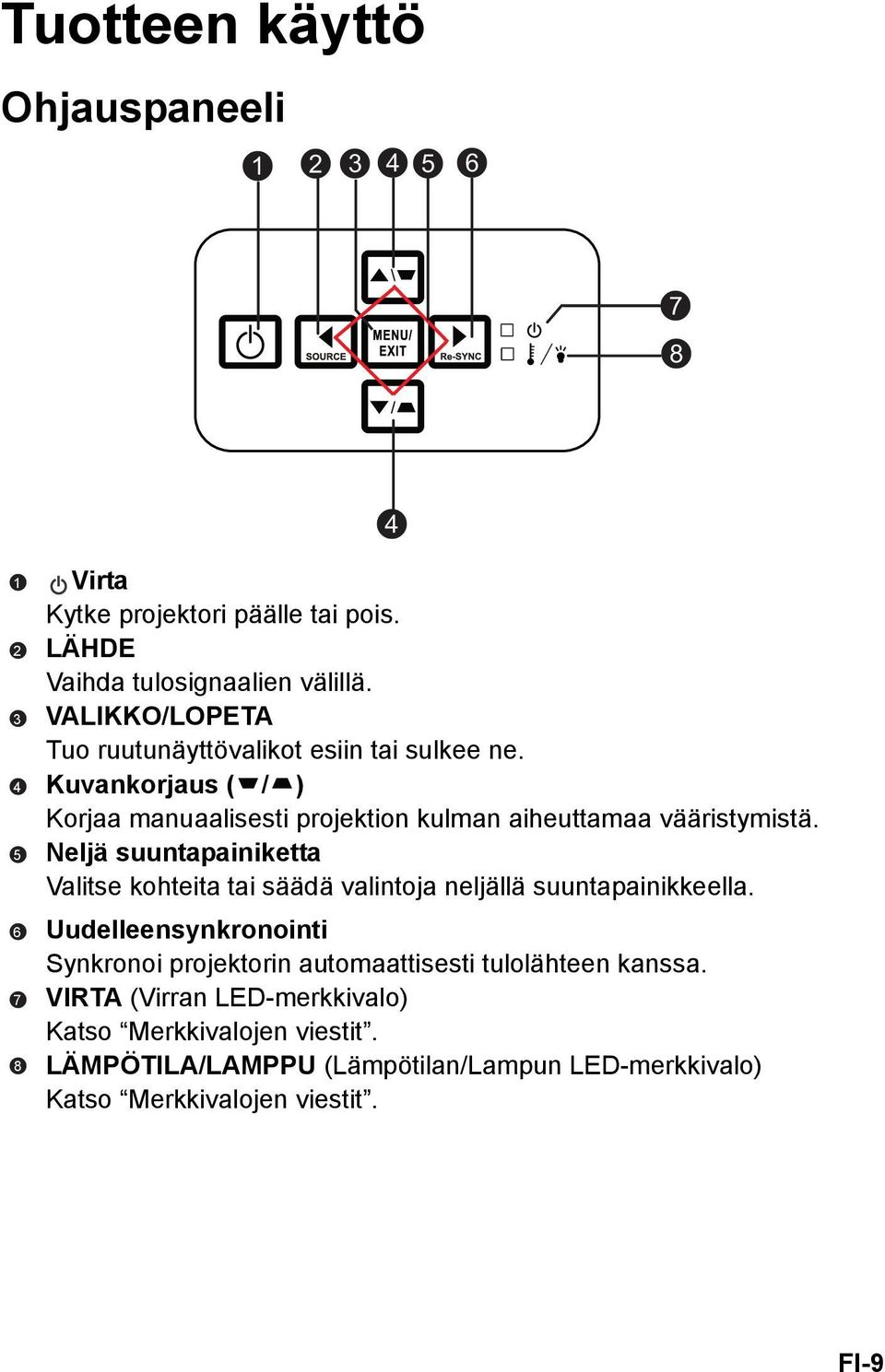

9 Tuotteen käyttö Ohjauspaneeli Virta Kytke projektori päälle tai pois. LÄHDE Vaihda tulosignaalien välillä. VALIKKO/LOPETA Tuo ruutunäyttövalikot esiin tai sulkee ne. Kuvankorjaus ( / ) Korjaa manuaalisesti projektion kulman aiheuttamaa vääristymistä. Neljä suuntapainiketta Valitse kohteita tai säädä valintoja neljällä suuntapainikkeella. Uudelleensynkronointi Synkronoi projektorin automaattisesti tulolähteen kanssa. VIRTA (Virran LED-merkkivalo) Katso Merkkivalojen viestit. LÄMPÖTILA/LAMPPU (Lämpötilan/Lampun LED-merkkivalo) Katso Merkkivalojen viestit. FI-9

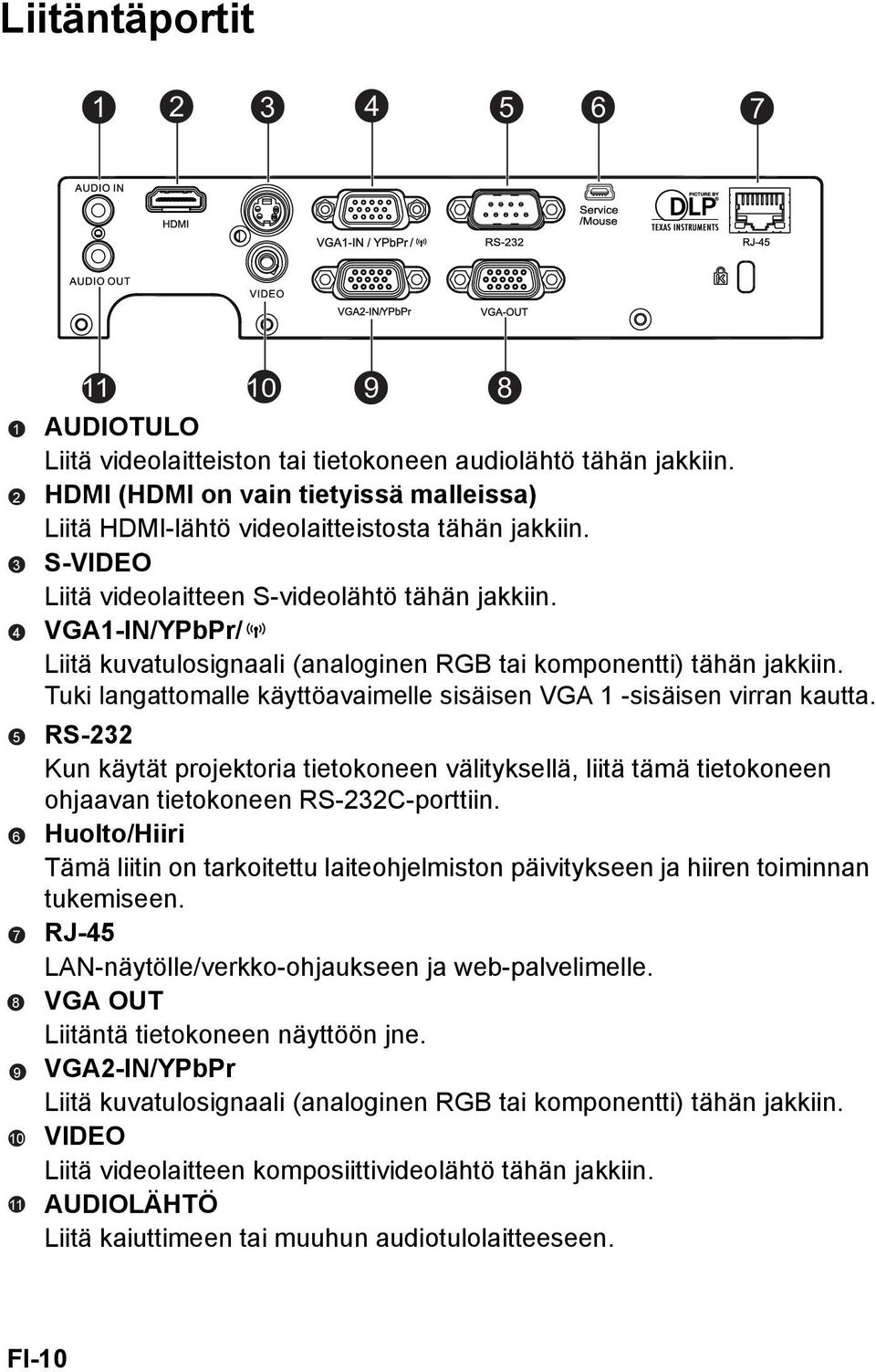

10 Liitäntäportit AUDIOTULO Liitä videolaitteiston tai tietokoneen audiolähtö tähän jakkiin. HDMI (HDMI on vain tietyissä malleissa) Liitä HDMI-lähtö videolaitteistosta tähän jakkiin. S-VIDEO Liitä videolaitteen S-videolähtö tähän jakkiin. VGA1-IN/YPbPr/ Liitä kuvatulosignaali (analoginen RGB tai komponentti) tähän jakkiin. Tuki langattomalle käyttöavaimelle sisäisen VGA 1 -sisäisen virran kautta. RS-232 Kun käytät projektoria tietokoneen välityksellä, liitä tämä tietokoneen ohjaavan tietokoneen RS-232C-porttiin. Huolto/Hiiri Tämä liitin on tarkoitettu laiteohjelmiston päivitykseen ja hiiren toiminnan tukemiseen. RJ-45 LAN-näytölle/verkko-ohjaukseen ja web-palvelimelle. VGA OUT Liitäntä tietokoneen näyttöön jne. VGA2-IN/YPbPr Liitä kuvatulosignaali (analoginen RGB tai komponentti) tähän jakkiin. VIDEO Liitä videolaitteen komposiittivideolähtö tähän jakkiin. AUDIOLÄHTÖ Liitä kaiuttimeen tai muuhun audiotulolaitteeseen. FI-10

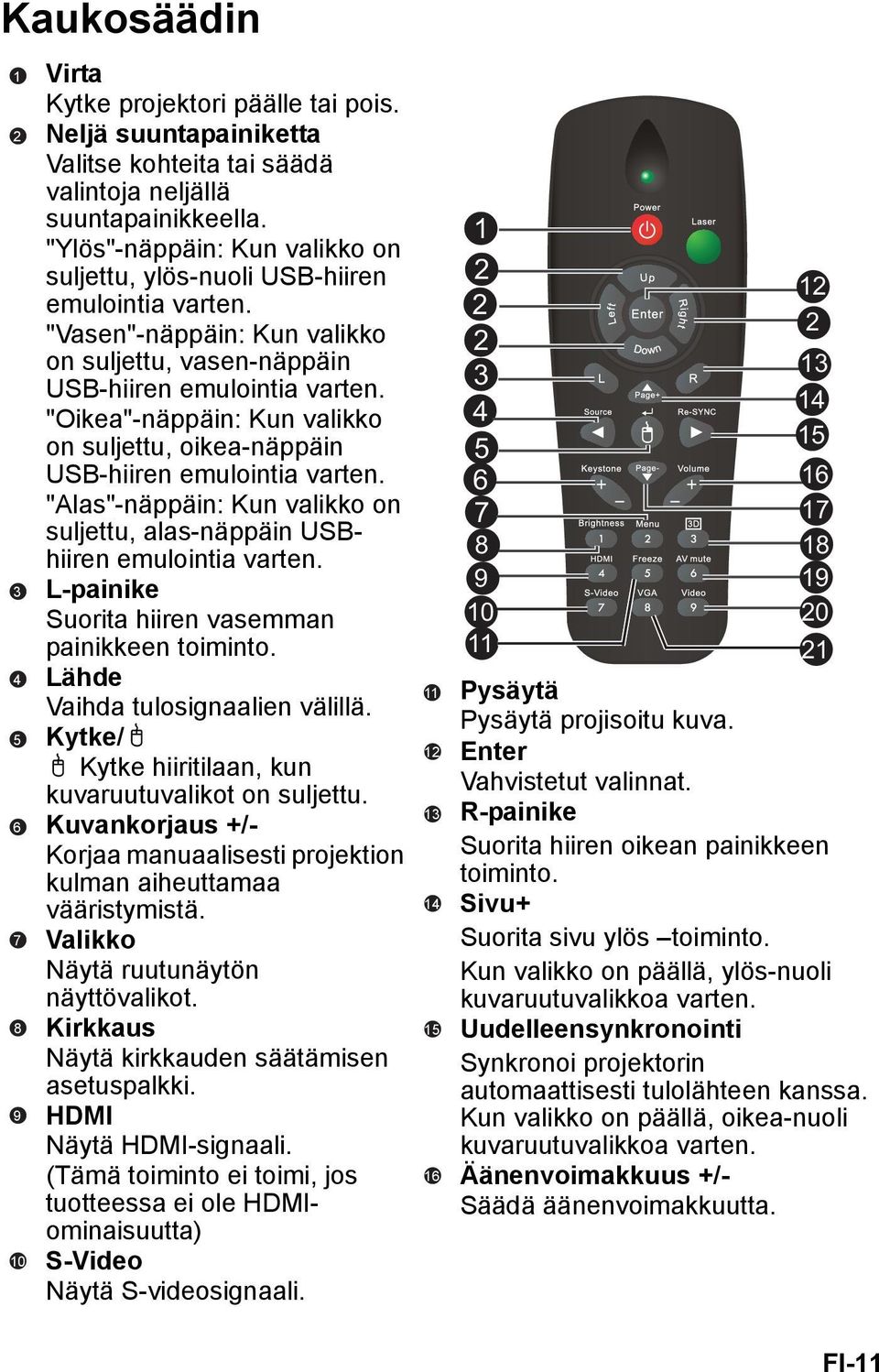

11 Kaukosäädin Virta Kytke projektori päälle tai pois. Neljä suuntapainiketta Valitse kohteita tai säädä valintoja neljällä suuntapainikkeella. "Ylös"-näppäin: Kun valikko on suljettu, ylös-nuoli USB-hiiren emulointia varten. "Vasen"-näppäin: Kun valikko on suljettu, vasen-näppäin USB-hiiren emulointia varten. "Oikea"-näppäin: Kun valikko on suljettu, oikea-näppäin USB-hiiren emulointia varten. "Alas"-näppäin: Kun valikko on suljettu, alas-näppäin USBhiiren emulointia varten. L-painike Suorita hiiren vasemman painikkeen toiminto. Lähde Vaihda tulosignaalien välillä. Kytke/ Kytke hiiritilaan, kun kuvaruutuvalikot on suljettu. Kuvankorjaus +/- Korjaa manuaalisesti projektion kulman aiheuttamaa vääristymistä. Valikko Näytä ruutunäytön näyttövalikot. Kirkkaus Näytä kirkkauden säätämisen asetuspalkki. HDMI Näytä HDMI-signaali. (Tämä toiminto ei toimi, jos tuotteessa ei ole HDMIominaisuutta) S-Video Näytä S-videosignaali Pysäytä Pysäytä projisoitu kuva. Enter Vahvistetut valinnat. R-painike Suorita hiiren oikean painikkeen toiminto. Sivu+ Suorita sivu ylös toiminto. Kun valikko on päällä, ylös-nuoli kuvaruutuvalikkoa varten. Uudelleensynkronointi Synkronoi projektorin automaattisesti tulolähteen kanssa. Kun valikko on päällä, oikea-nuoli kuvaruutuvalikkoa varten. Äänenvoimakkuus +/- Säädä äänenvoimakkuutta. FI-11

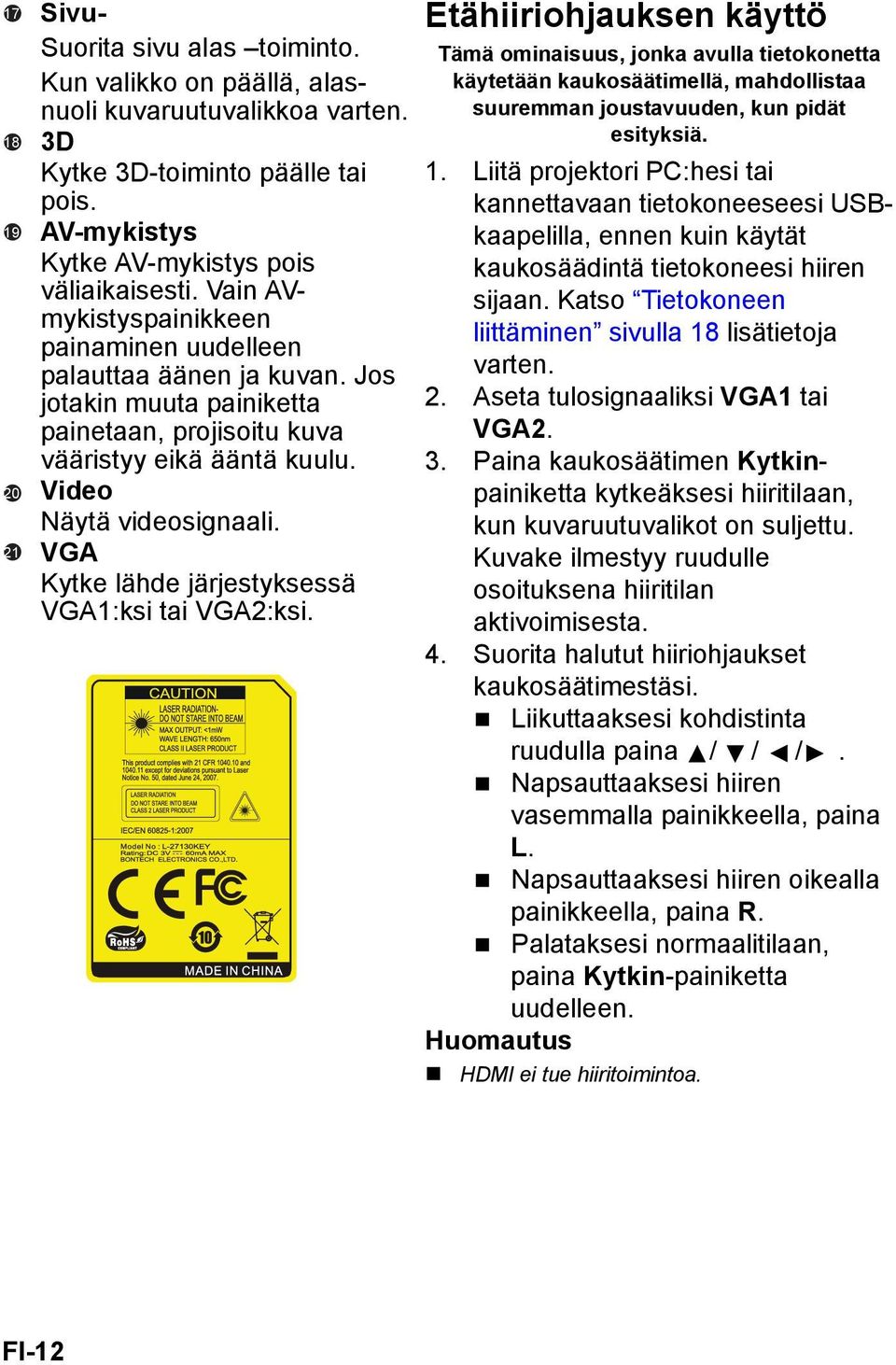

12 Sivu- Suorita sivu alas toiminto. Kun valikko on päällä, alasnuoli kuvaruutuvalikkoa varten. 3D Kytke 3D-toiminto päälle tai pois. AV-mykistys Kytke AV-mykistys pois väliaikaisesti. Vain AVmykistyspainikkeen painaminen uudelleen palauttaa äänen ja kuvan. Jos jotakin muuta painiketta painetaan, projisoitu kuva vääristyy eikä ääntä kuulu. Video Näytä videosignaali. VGA Kytke lähde järjestyksessä VGA1:ksi tai VGA2:ksi. Etähiiriohjauksen käyttö Tämä ominaisuus, jonka avulla tietokonetta käytetään kaukosäätimellä, mahdollistaa suuremman joustavuuden, kun pidät esityksiä. 1. Liitä projektori PC:hesi tai kannettavaan tietokoneeseesi USBkaapelilla, ennen kuin käytät kaukosäädintä tietokoneesi hiiren sijaan. Katso Tietokoneen liittäminen sivulla 18 lisätietoja varten. 2. Aseta tulosignaaliksi VGA1 tai VGA2. 3. Paina kaukosäätimen Kytkinpainiketta kytkeäksesi hiiritilaan, kun kuvaruutuvalikot on suljettu. Kuvake ilmestyy ruudulle osoituksena hiiritilan aktivoimisesta. 4. Suorita halutut hiiriohjaukset kaukosäätimestäsi. Liikuttaaksesi kohdistinta ruudulla paina / / /. Napsauttaaksesi hiiren vasemmalla painikkeella, paina L. Napsauttaaksesi hiiren oikealla painikkeella, paina R. Palataksesi normaalitilaan, paina Kytkin-painiketta uudelleen. Huomautus HDMI ei tue hiiritoimintoa. FI-12

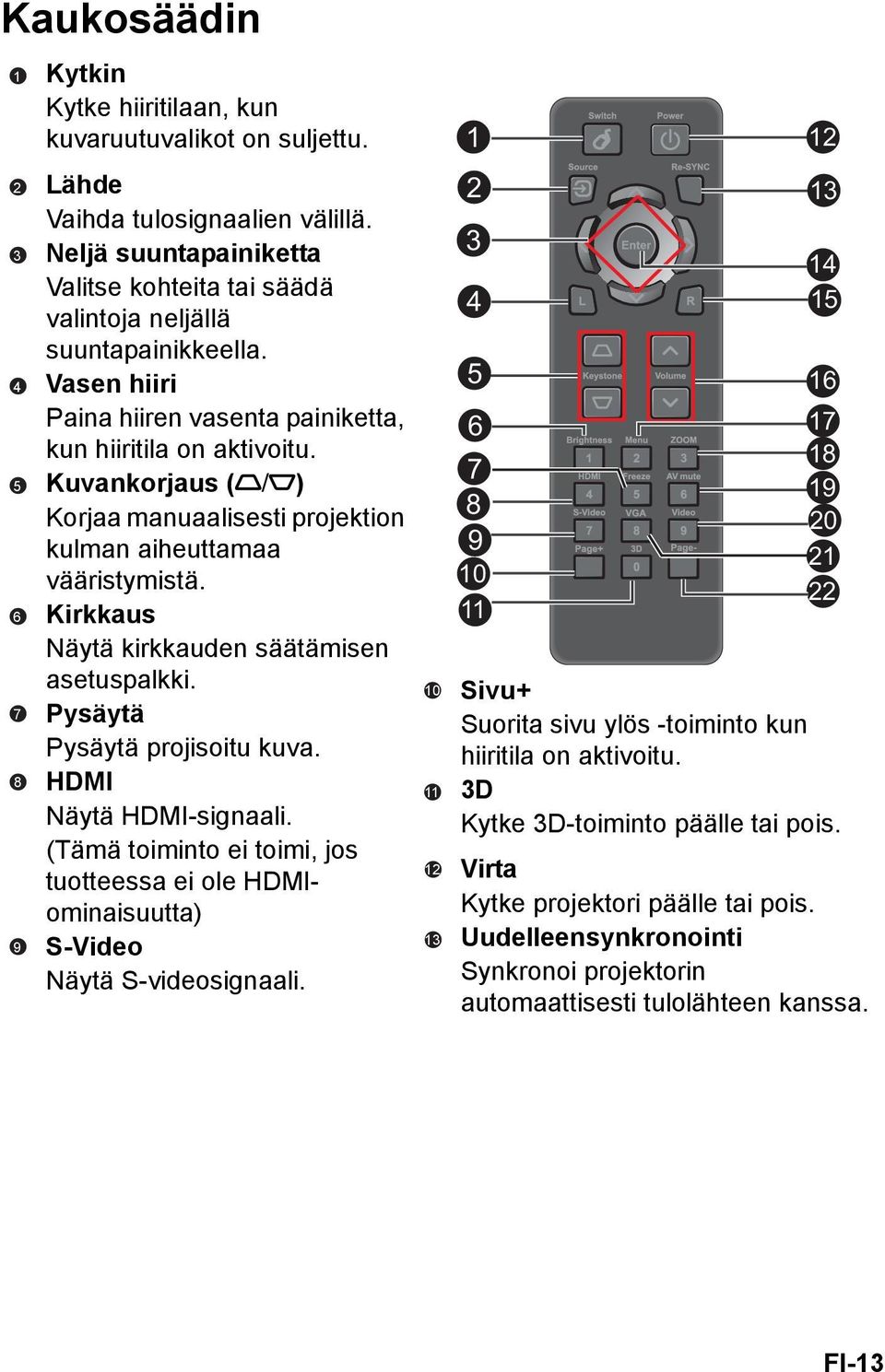

13 Kaukosäädin Kytkin Kytke hiiritilaan, kun kuvaruutuvalikot on suljettu. Lähde Vaihda tulosignaalien välillä. Neljä suuntapainiketta Valitse kohteita tai säädä valintoja neljällä suuntapainikkeella. Vasen hiiri Paina hiiren vasenta painiketta, kun hiiritila on aktivoitu. Kuvankorjaus ( / ) Korjaa manuaalisesti projektion kulman aiheuttamaa vääristymistä. Kirkkaus Näytä kirkkauden säätämisen asetuspalkki. Pysäytä Pysäytä projisoitu kuva. HDMI Näytä HDMI-signaali. (Tämä toiminto ei toimi, jos tuotteessa ei ole HDMIominaisuutta) S-Video Näytä S-videosignaali Sivu+ Suorita sivu ylös -toiminto kun hiiritila on aktivoitu. 3D Kytke 3D-toiminto päälle tai pois. Virta Kytke projektori päälle tai pois. Uudelleensynkronointi Synkronoi projektorin automaattisesti tulolähteen kanssa. FI-13

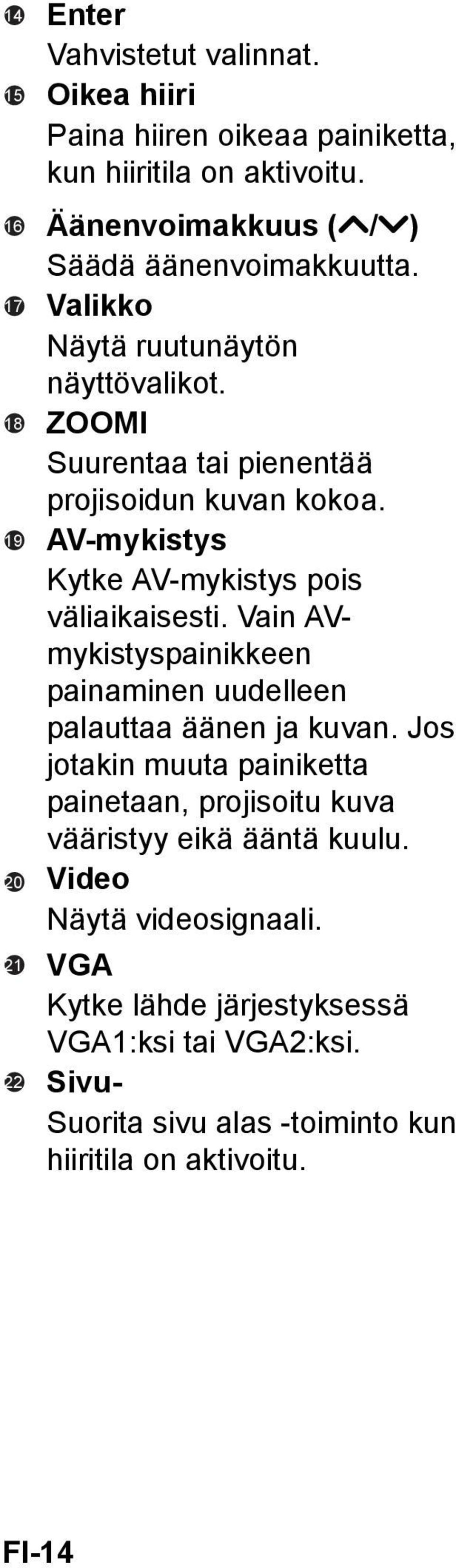

14 Enter Vahvistetut valinnat. Oikea hiiri Paina hiiren oikeaa painiketta, kun hiiritila on aktivoitu. Äänenvoimakkuus ( / ) Säädä äänenvoimakkuutta. Valikko Näytä ruutunäytön näyttövalikot. ZOOMI Suurentaa tai pienentää projisoidun kuvan kokoa. AV-mykistys Kytke AV-mykistys pois väliaikaisesti. Vain AVmykistyspainikkeen painaminen uudelleen palauttaa äänen ja kuvan. Jos jotakin muuta painiketta painetaan, projisoitu kuva vääristyy eikä ääntä kuulu. Video Näytä videosignaali. VGA Kytke lähde järjestyksessä VGA1:ksi tai VGA2:ksi. Sivu- Suorita sivu alas -toiminto kun hiiritila on aktivoitu. FI-14

15 Paristojen asennus 1. Avaa paristosuojus näytettyyn suuntaan. 2. Asenna paristot lokeron sisällä olevassa kaaviossa esitetyllä tavalla. 3. Sulje paristonsuojus paikalleen. Varoitus Räjähdysvaara, mikäli paristo korvataan vääränlaisella. Hankkiudu käytetystä akusta eroon ohjeiden mukaisesti. Varmista, että plus- ja miinusnavat on kohdistettu oikein, kun asetat pariston. Huomautus Pidä paristot poissa lasten ulottuvilta. On olemassa kuoleman vaara, jos paristot niellään vahingossa. Poista paristot kaukosäätimestä, jos et käytä sitä pitkään aikaan. Älä hävitä käytettyjä paristoja kotitalousjätteen mukana. Hävitä käytetyt paristot paikallisten määräysten mukaisesti. Räjähdyksen vaara, jos paristo vaihdetaan virheellisesti. Vaihda kaikki paristot uusiin. Paristoja ei tule säilyttää vedessä tai tulessa tai veden tai tulen lähellä, säilytä paristot pimeässä, viileässä ja kuivassa paikassa. Jos epäilet paristojen vuotoa, pyyhi vuoto ja vaihda uudet paristot. Jos vuotanut aine tarttuu ihoon tai vaatteisiin, huuhtele välittömästi runsaalla vedellä. FI-15

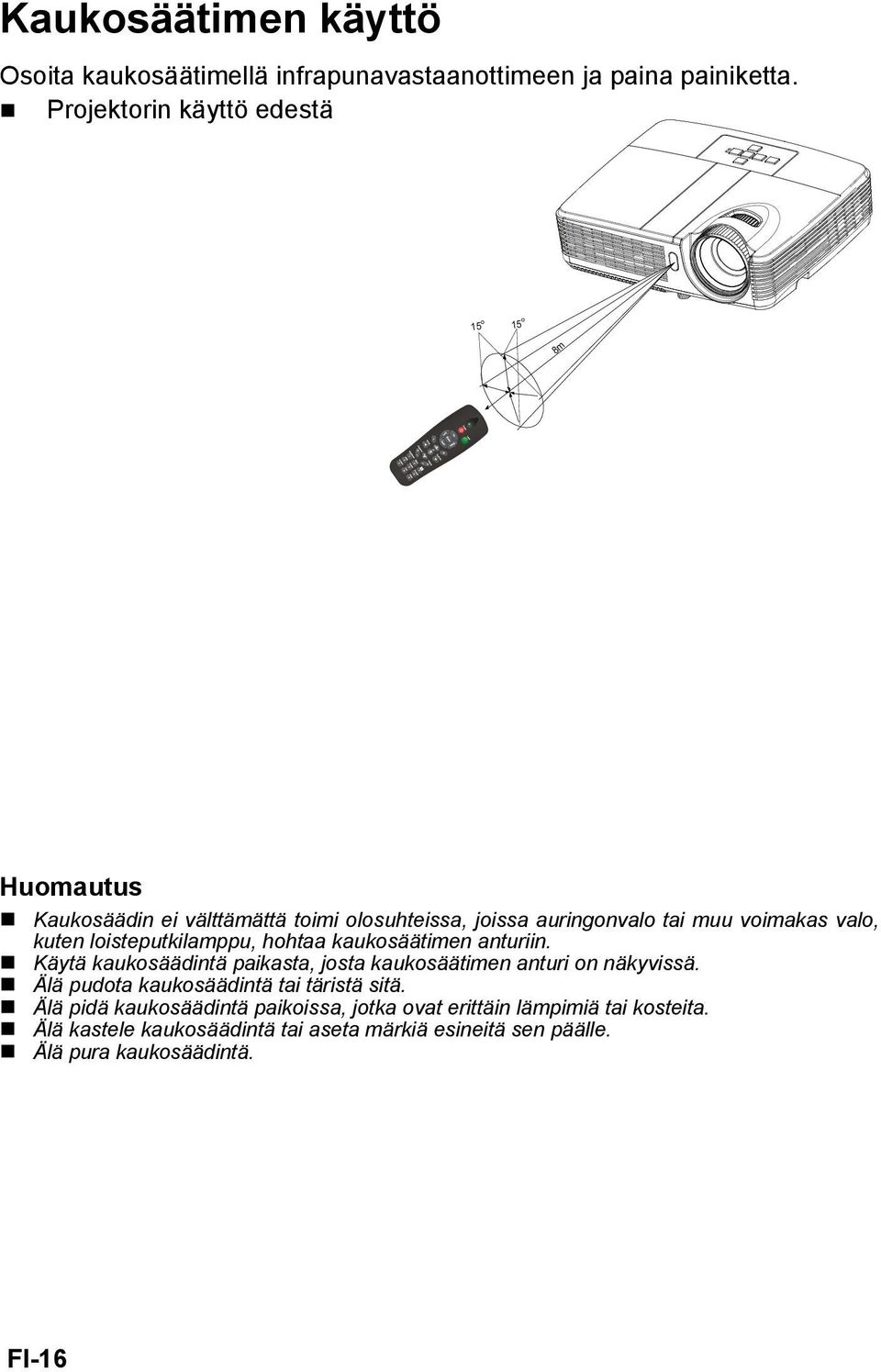

16 Kaukosäätimen käyttö Osoita kaukosäätimellä infrapunavastaanottimeen ja paina painiketta. Projektorin käyttö edestä m 8m 7m Huomautus Kaukosäädin ei välttämättä toimi olosuhteissa, joissa auringonvalo tai muu voimakas valo, kuten loisteputkilamppu, hohtaa kaukosäätimen anturiin. Käytä kaukosäädintä paikasta, josta kaukosäätimen anturi on näkyvissä. Älä pudota kaukosäädintä tai täristä sitä. Älä pidä kaukosäädintä paikoissa, jotka ovat erittäin lämpimiä tai kosteita. Älä kastele kaukosäädintä tai aseta märkiä esineitä sen päälle. Älä pura kaukosäädintä. FI-16

17 Liitäntä Kun liität signaalilähteen projektoriin, varmista, että teet seuraavat: 1. Ota koko laitteisto pois päältä, ennen kuin teet mitään liitäntöjä. 2. Käytä oikeita signaalikaapeleita joka lähteeseen. 3. Varmista, että kaapelit on liitetty tiukasti *Äänikaapeli *HDMI-kaapeli 3....*Komposiittivideokaapeli 4....*S-videokaapeli 5....*VGA (D-Sub) HDTV (RCA) -kaapeli VGA-kaapeli (D-Sub - D-Sub) *USB-kaapeli *VGA - DVI-A-kaapeli Huomautus Johtuen sovelluksien eroavuuksista eri maissa, joissakin maissa voi olla erilaisia lisävarusteita. (*) Valinnaiset lisävarusteet FI-17

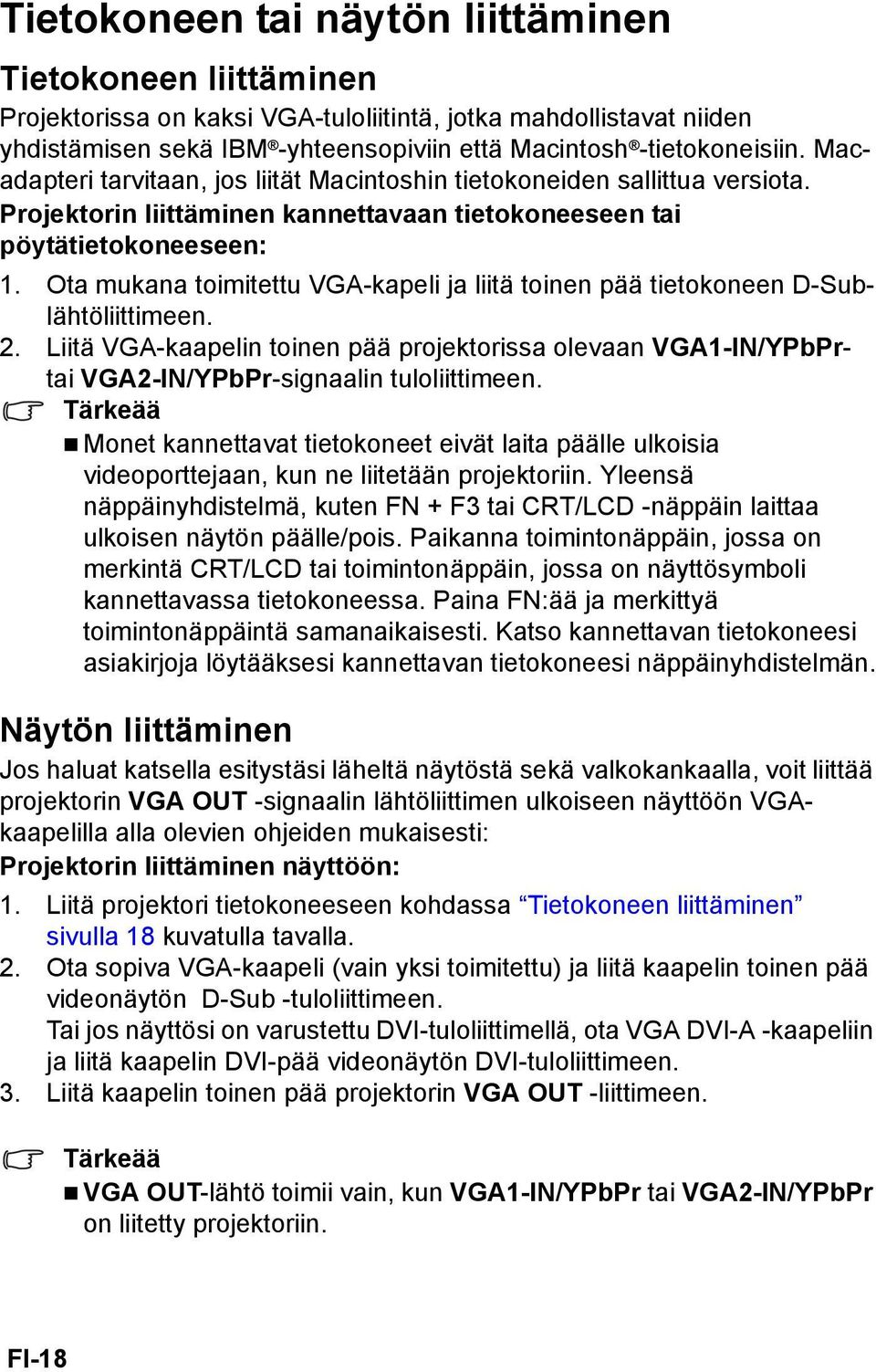

18 Tietokoneen tai näytön liittäminen Tietokoneen liittäminen Projektorissa on kaksi VGA-tuloliitintä, jotka mahdollistavat niiden yhdistämisen sekä IBM -yhteensopiviin että Macintosh -tietokoneisiin. Macadapteri tarvitaan, jos liität Macintoshin tietokoneiden sallittua versiota. Projektorin liittäminen kannettavaan tietokoneeseen tai pöytätietokoneeseen: 1. Ota mukana toimitettu VGA-kapeli ja liitä toinen pää tietokoneen D-Sublähtöliittimeen. 2. Liitä VGA-kaapelin toinen pää projektorissa olevaan VGA1-IN/YPbPrtai VGA2-IN/YPbPr-signaalin tuloliittimeen. Tärkeää Monet kannettavat tietokoneet eivät laita päälle ulkoisia videoporttejaan, kun ne liitetään projektoriin. Yleensä näppäinyhdistelmä, kuten FN + F3 tai CRT/LCD -näppäin laittaa ulkoisen näytön päälle/pois. Paikanna toimintonäppäin, jossa on merkintä CRT/LCD tai toimintonäppäin, jossa on näyttösymboli kannettavassa tietokoneessa. Paina FN:ää ja merkittyä toimintonäppäintä samanaikaisesti. Katso kannettavan tietokoneesi asiakirjoja löytääksesi kannettavan tietokoneesi näppäinyhdistelmän. Näytön liittäminen Jos haluat katsella esitystäsi läheltä näytöstä sekä valkokankaalla, voit liittää projektorin VGA OUT -signaalin lähtöliittimen ulkoiseen näyttöön VGAkaapelilla alla olevien ohjeiden mukaisesti: Projektorin liittäminen näyttöön: 1. Liitä projektori tietokoneeseen kohdassa Tietokoneen liittäminen sivulla 18 kuvatulla tavalla. 2. Ota sopiva VGA-kaapeli (vain yksi toimitettu) ja liitä kaapelin toinen pää videonäytön D-Sub -tuloliittimeen. Tai jos näyttösi on varustettu DVI-tuloliittimellä, ota VGA DVI-A -kaapeliin ja liitä kaapelin DVI-pää videonäytön DVI-tuloliittimeen. 3. Liitä kaapelin toinen pää projektorin VGA OUT -liittimeen. Tärkeää VGA OUT-lähtö toimii vain, kun VGA1-IN/YPbPr tai VGA2-IN/YPbPr on liitetty projektoriin. FI-18

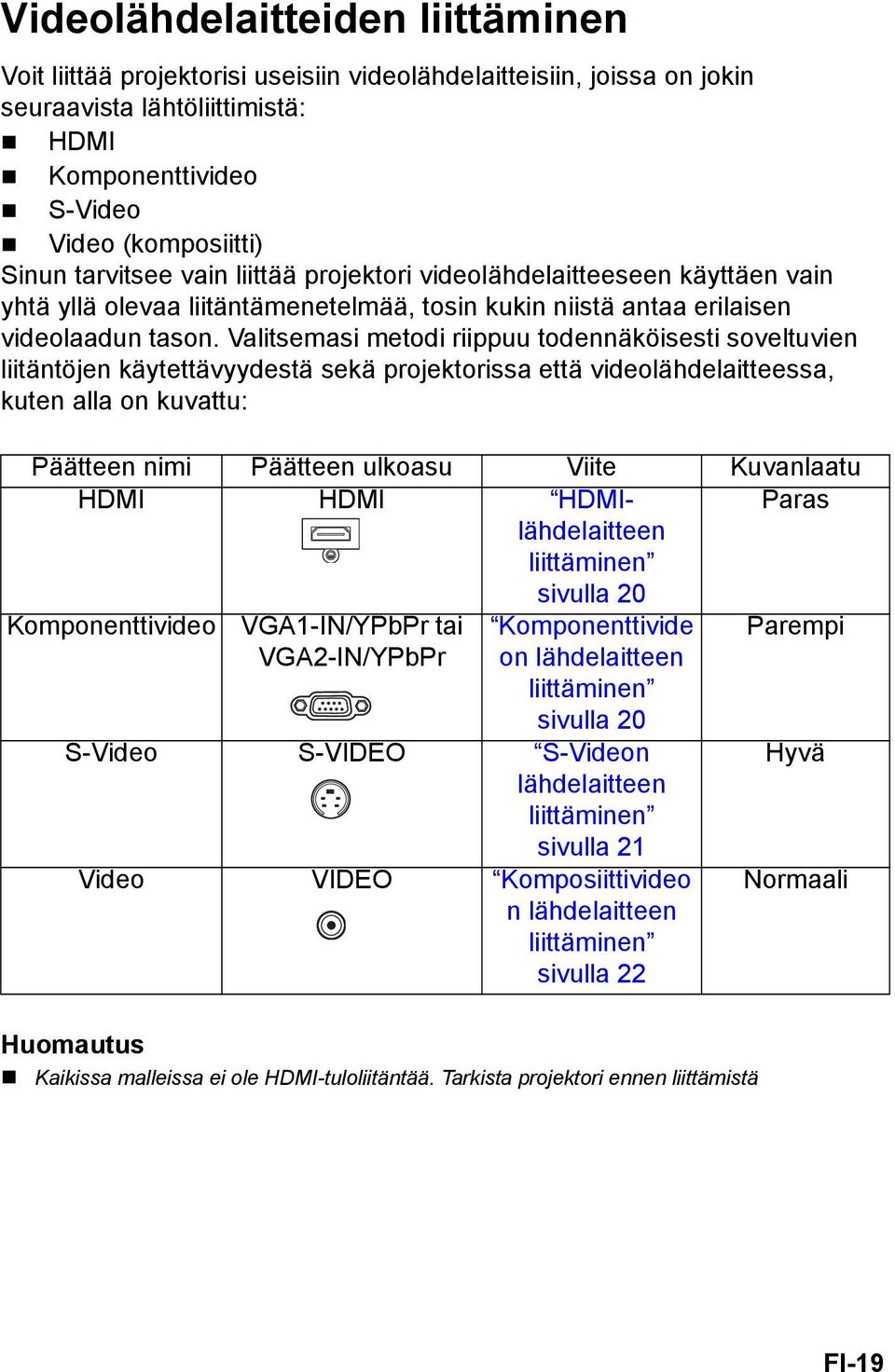

19 Videolähdelaitteiden liittäminen Voit liittää projektorisi useisiin videolähdelaitteisiin, joissa on jokin seuraavista lähtöliittimistä: HDMI Komponenttivideo S-Video Video (komposiitti) Sinun tarvitsee vain liittää projektori videolähdelaitteeseen käyttäen vain yhtä yllä olevaa liitäntämenetelmää, tosin kukin niistä antaa erilaisen videolaadun tason. Valitsemasi metodi riippuu todennäköisesti soveltuvien liitäntöjen käytettävyydestä sekä projektorissa että videolähdelaitteessa, kuten alla on kuvattu: Päätteen nimi Päätteen ulkoasu Viite Kuvanlaatu HDMI HDMI HDMIlähdelaitteen Paras liittäminen sivulla 20 Komponenttivideo VGA1-IN/YPbPr tai Komponenttivide Parempi VGA2-IN/YPbPr on lähdelaitteen liittäminen sivulla 20 S-Video S-VIDEO S-Videon Hyvä lähdelaitteen liittäminen sivulla 21 Video VIDEO Komposiittivideo n lähdelaitteen liittäminen sivulla 22 Normaali Huomautus Kaikissa malleissa ei ole HDMI-tuloliitäntää. Tarkista projektori ennen liittämistä FI-19

20 HDMI-lähdelaitteen liittäminen Tarkasta videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämättömien HDMI-lähtöliittimien sarja: Jos on, voit jatkaa tätä toimenpidettä. Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteeseen liittämiseen. Projektorin liittäminen HDMI-lähdelaitteeseen: 1. Ota HDMI-kaapeli ja liitä sen toinen pää HDMI-lähdelaitteen HDMIlähtöliitäntään. 2. Liitä HDMI-kaapelin toinen pää projektorin HDMI-liitäntään. Komponenttivideon lähdelaitteen liittäminen Tarkasta Videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämättömien komponenttivideon lähtöliittimien sarja: Jos on, voit jatkaa tätä toimenpidettä. Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteeseen liittämiseen. Projektorin liittäminen komponenttivideon lähdelaitteeseen: 1. Ota VGA (D-Sub) - HDTV (RCA) -kaapeli ja liitä pää, jossa on 3 RCAtyypin liitintä videolähdelaitteen komponenttivideo lähtöliitäntöihin. Sovita pistokkeiden väri liittimien väriin; vihreä vihreään, sininen siniseen ja punainen punaiseen. 2. Liitä kaapelin toinen pää (jossa on D-Sub-tyypin liitin) projektorin VGA1- IN/YPbPr- tai VGA2-IN/YPbPr-liitäntään. Tärkeää Jos valitsemasi videokuva ei näy sen jälkeen, kun projektori on laitettu päälle ja oikea videolähde on valittu, tarkista, että videolähdelaite on laitettu päälle ja toimii oikein. Tarkista myös, että signaalikaapelit on liitetty oikein. FI-20

21 S-Videon lähdelaitteen liittäminen Tarkasta Videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämätön S-Videon lähtöliitin: Jos on, voit jatkaa tätä toimenpidettä. Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteeseen liittämiseen. Projektorin liittäminen S-Videon lähdelaitteeseen: 1. Ota S-Video -kaapeli ja liitä toinen pää videolähdelaitteen S-Videon lähtöliittimeen. 2. Liitä S-videokaapelin toinen pää projektorin S-VIDEO-liitäntään. Tärkeää Jos valitsemasi videokuva ei näy sen jälkeen, kun projektori on laitettu päälle ja oikea videolähde on valittu, tarkista, että videolähdelaite on laitettu päälle ja toimii oikein. Tarkista myös, että signaalikaapelit on liitetty oikein. Jos olet jo muodostanut komponenttivideoliitännän projektorin ja tämän S-Videon lähdelaitteen välille, et tarvitse liitäntää tähän laitteeseen käyttämällä S-Video -liitäntää, sillä tämä muodostaa tarpeettoman toisen liitännän, jossa on heikompi kuvan laatu. Katso Videolähdelaitteiden liittäminen sivulla 19 lisätietoja varten. FI-21

22 Komposiittivideon lähdelaitteen liittäminen Tarkasta videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämättömien komposiittivideon lähtöliittimien sarja: Jos on, voit jatkaa tätä toimenpidettä. Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteeseen liittämiseen. Projektorin liittäminen komposiittivideon lähdelaitteeseen: 1. Ota S-Video -kaapeli ja liitä toinen pää videolähdelaitteen komposiittivideon lähtöliittimeen. 2. Liitä videokaapelin toinen pää projektorin VIDEO-liitäntään. Tärkeää Jos valitsemasi videokuva ei näy sen jälkeen, kun projektori on laitettu päälle ja oikea videolähde on valittu, tarkista, että videolähdelaite on laitettu päälle ja toimii oikein. Tarkista myös, että signaalikaapelit on liitetty oikein. Sinun tarvitsee vain liittää tähän laitteeseen käyttäen komposiittivideoliitäntää, jos Komponenttivideo- ja S-Video -tuloja ei ole saatavilla käyttöön. Katso Videolähdelaitteiden liittäminen sivulla 19 lisätietoja varten. FI-22

23 Toimenpide Virran kytkeminen päälle/pois päältä Projektorin kytkeminen päälle: 1. Liitä virtajohto ja oheislaitteiden signaalikaapelit. 2. Paina laittaaksesi projektorin päälle. Projektorin lämpeneminen kestää noin minuutin. 3. Kytke lähteesi (tietokone, kannettava, DVD-soitin jne.) päälle. Projektori tunnistaa lähteesi automaattisesti. Jos liität useita lähteitä projektoriin samanaikaisesti, paina projektorin LÄHDE-painiketta valitaksesi haluamasi signaalin tai paina haluamaasi kaukosäätimen signaalinäppäintä. Varoitus Älä koskaan katso linssiin lampun palaessa. Se voi vahingoittaa silmiä. Tämä polttopiste keskittää korkeita lämpötiloja. Älä aseta mitään esinettä sen lähelle, koska se voi aiheuttaa tulipalon vaaran. Projektorin kytkeminen pois päältä: 1. Paina laittaaksesi projektorin lampun pois päältä. Näet viestin "Otetaanko virta pois? Paina virtapainiketta uudelleen" ilmestyy ruudulle. 2. Paina uudelleen vahvistaaksesi. Jäähdytystuulettimet jatkavat toimintaansa jäähdytysjakson ajan. Kun virran LED-valo palaa tasaisesti sinisenä, projektori on siirtynyt valmiustilaan. Jos haluat kytkeä projektorin takaisin päälle, sinun on odotettava, kunnes jäähdytysjakso on suoritettu ja laite mennyt valmiustilaan. Kun se on valmiustilassa, paina yksinkertaisesti käynnistääksesi projektorin uudelleen. 3. Irrota virtajohto pistorasiasta ja projektorista. 4. Älä käynnistä projektoria heti virran sammuttamisen jälkeen. Varoitus Kun Pikapalautus on päällä, jos projektori kytkeytyy vahingossa pois päältä ja Pikapalautus valitaan 100 sekunnin aikana, projektorin virta palautuu heti takaisin. Kun projektori sammuu Pikapalautuksen ollessa pois päältä, käyttäjien on odotettava kunnes jäähdytysprosessi on lopussa ja käynnistettävä sitten projektori uudelleen. Se kestää muutaman minuutin, koska tuuletin pysyy käynnissä, kunnes sisälämpötila on laskenut tietylle tasolle. FI-23

24 Projektorin korkeuden säätäminen nostojalka Projektori on varustettu nostojalalla, jolla voi säätää kuvan korkeutta. Voit nostaa tai laskea kuvaa kiertämällä nostojalkaa korkeuden hienosäätämiseksi. Huomautus Välttääksesi projektorin vahingoittamisen varmista, että nostojalka on vedetty kokonaan sisään, ennen kuin asetat projektorin kantolaukkuun. Projektorin zoomin ja tarkennuksen asettaminen Zoomausrengas Tarkennusrengas 1. Tarkenna kuva kääntämällä tarkennusrengasta. Tarkennusta varten suositellaan paikallaan olevaa kuvaa. 2. Säädä kuvaa kiertämällä zoomausrengasta. FI-24

25 Projektion kuvakoon asettaminen Käytä seuraavia kuvia ja taulukoita ruudun koon ja etäisyyden määrittämiseen. Maksimizoomaus Minimizoomaus Valkokangas Linssin keskipiste Pystysuora siirtymä Projisointietäisyys XGA-malli Valkokankaan koko Halkaisija [tuumaa (cm)] WXGA-malli Valkokankaan koko Halkaisija [tuumaa (cm)] 4:3-ruutu Projisointietäisyys [tuumaa (m)] Kuvan korkeus (min. zoomaus) (maks. zoomaus) [tuumaa (cm)] Pystypoikkea ma [tuumaa (cm)] 30 (76) 45 (1,15) 51 (1,3) 18 (46) 2,7 (7) 40 (102) 61 (1,55) 68 (1,7) 24 (61) 3,6 (9) 60 (152) 92 (2,33) 102 (2,6) 36 (91) 5,4 (14) 80 (203) 123 (3,12) 137 (3,5) 48 (122) 7,2 (18) 100 (254) 154 (3,90) 171 (4,3) 60 (152) 9,0 (23) 120 (305) 185 (4,69) 205 (5,2) 72 (183) 10,8 (27) 150 (381) 231 (5,87) 257 (6,5) 90 (229) 13,5 (34) 200 (508) 308 (7,83) 343 (8,7) 120 (305) 18,0 (46) 250 (635) 386 (9,80) 427 (10,9) 150 (381) 22,5 (57) 300 (762) 463 (11,77) 515 (13,1) 180 (457) 27,0 (69) 4 : 3 -valkokangas Projisointietäisyys [tuumaa (m)] Kuvan Pystypoikkea (min. zoomaus) (maks. zoomaus) korkeus ma [tuumaa [tuumaa (cm)] (cm)] 30 (76) 37 (0,9) 46 (1,16) 16 (40) 2,4 (6) 40 (102) 49 (1,3) 61 (1,55) 21 (54) 3,2 (8) 60 (152) 74 (1,9) 92 (2,33) 32 (81) 4,8 (12) 80 (203) 100 (2,5) 123 (3,12) 42 (108) 6,4 (16) 100 (254) 125 (3,2) 154 (3,90) 53 (135) 7,9 (20) 120 (305) 150 (3,8) 185 (4,69) 64 (162) 9,5 (24) 150 (381) 187 (4,8) 231 (5,86) 79 (202) 11,9 (30) 200 (508) 250 (6,4) 308 (7,83) 106 (269) 15,9 (40) 250 (635) 313 (8,0) 385 (9,79) 132 (336) 19,9 (50) 300 (762) 376 (9,5) 463 (11,75) 159 (404) 23,8 (61) Huomautus Aseta projektori vaakasuoraan. Muissa asennoissa lämpö voi kerääntyä ja projektori vahingoittua. Pidä vähintään 30 cm tilaa projektorin sivuilla. Älä käytä projektoria savuisessa ympäristössä. Savujäämät voivat kerääntyä kriittisiin osiin ja vahingoittaa projektoria tai sen suorituskykyä. Kysy myyjältä ohjeita erityisasennuksista, kuten kattoripustuksesta. FI-25

26 Valikko käyttö Projektorissa on monikielinen näyttövalikko, jonka avulla voit säätää kuvia ja muuttaa useita asetuksia. Käyttö 1. Paina VALIKKO projektorista tai Valikko kaukosäätimestä avataksesi OSD-valikon. 2. Kun OSD on näkyvissä, voit valita minkä tahansa kohdan päävalikosta painamalla /. 3. Kun olet valinnut halutun päävalikon kohdan, voit siirtyä alivalikkoon ominaisuuden asettamista varten painamalla -painiketta. 4. Käytä / -painiketta valitaksesi halutun kohdan ja säädä asetuksia / -painikkeella. 5. Paina VALIKKO projektorista tai Valikko kaukosäätimestä, näyttö palaa takaisin päävalikkoon. 6. Poistuaksesi OSD:stä paina uudelleen VALIKKO projektorista tai Valikko kaukosäätimestä. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. FI-26

27 Kuva Kirkkaus Kontrasti Väriasetukset kuvankorjaus Zoomi Kuvasuhde Kuva BrilliantColor TM Gamma Värilämpötila, Punainen, Virheä, Sininen XGA: 4:3,16: 9-I, 16: 9-II, Alkuperäinen, Auto WXGA: 4:3, 16: 9 or 16:10, LBX, Alkuperäinen, Auto Esitys, Kirkas, Elokuva, srgb, Käyttäjä, Musta taulu, Luokkahuone Signaali Taajuus Vaihe Vaakasijainti Pystysijainti Videokuva Väri Terävöitys Sävy Ääni Äänenvoimakkuus Mykistys Sisäänrakennettu kaiutin 0-10 Päälle, Pois Päälle, Pois Asetus Valikosijainti Projisointi Näyttötyyppi Väriavaruus Lampun tunnit XGA: 16:9 WXGA: 16 :10, 16 : 9 RGB,YUV Lampun tuntien nollaus Turvallisuus Virtatila Autom. Sammutus Pikapalautus Lähteen lukitus Kirkkaustaso Korkea paikka OSD-aikakatkaisu Tekstitys Projektorin tunnus Verkko Langaton 3D-tila 3D-synk. kääntö Kyllä, Ei Turva-asetukset Vaihda salasana Lopeta Aktiivinen tila, Säästötila min Päälle, Pois Päälle, Pois Kirkas, Säästö, Eco + Päälle, Pois 5-60 s Pois,CC1,CC2 0~99 Verkon tila DHCP IP-osoite Aliverkon peite Yhdyskäytävä DNS Käytä Päälle, Pois Pois, Päälle Pois, Päälle Kyllä, Ei Irrota, Liitä Päälle, Pois Kieli Tehdasasetukset Kyllä, Ei FI-27

28 Kuva Kirkkaus Kirkasta tai tummenna kuvaa. Kontrasti Aseta kirkkaiden ja tummien alueiden ero. Väriasetukset Säädä värilämpötilaa. Korkeammissa lämpötiloissa näytön kuva näyttää kylmemmältä ja alhaisemmissa lämpötiloissa lämpimämmältä. Jos valitse Oman asetuksen, voit muuttaa jokaisen 3 värin (punainen, vihreä, sininen) intensiteettiä värilämpötilan muokkaamista varten. kuvankorjaus Korjaa manuaalisesti projektion kulman aiheuttamaa vääristymistä. Zoomi Zoomaa sisään/ulos kuvasta. Kuvasuhde Valitse tällä toiminnolla haluamasi kuvasuhde. XGA-malleissa: Lähde 480i/p 576i/p 1080i/p 720p PC 4:3 1024x768 keski 16:9-I 1024x576 keski 16: 9-II 1024x614 keski (näytä 1024x768). Natiivi Näyttää alkuperäisen kuvan ilman skaalausta. Automaattinen Valitsee automaattisesti asianmukaisen näyttömuodon. (oletus) WXGA-malleja varten: FI-28

29 16:9 tai 16:10 Heijastustaustatyyppi -asetuksen mukaan. 16:10-näyttö 16 : 10 -näyttö 480i/p 576i/p 1080i/p 720p PC 4:3 1066x800 keski 16: x800 keski LBX 1280x960 keski, hae sitten näytettävä keski-1280x800-kuva. Näyttää alkuperäisen kuvan ilman skaalausta. Natiivi 1:1 yhdistetty 1:1 yhdistetty keskitetty näyttö 1280 x x720 Keskitetty Automaattinen (oletus) Valitsee automaattisesti asianmukaisen näyttömuodon. 16:9-näyttö 16 : 9 -näyttö 480i/p 576i/p 1080i/p 720p PC 4:3 960x720 keski 16:9 1280x720 keski LBX 1280x960 keski, hae sitten näytettävä keski-1280x720-kuva. Näyttää alkuperäisen kuvan ilman skaalausta. Natiivi Automaattinen (oletus) 1:1 yhdistetty keskitetty 1:1 yhdistetty näyttö 1280 x x720 Keskitetty Valitsee automaattisesti asianmukaisen näyttömuodon. 1:1 yhdistetty keskitetty 1:1 yhdistetty keskitetty Kuva Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. Esitys: Tietokoneelle tai kannettavalle. Kirkas: Kirkkaisiin ympäristöihin. Elokuva: Kotiteatterille. srgb: PC-standardiväreille. Käyttäjä: Muista käyttäjän asetukset. Musta taulu: Mustille projisointitaustatyypeille. Luokkahuone: Luokkahuoneessa projisointiin. BrilliantColor TM Säätää BrilliantColor TM -arvon laajentamaan valoaluetta ja terävöittämään yksityiskohtia rakeettomien kuvien näyttämiseksi. Gamma Vaikuttaa tummiin maisemiin. Suuremmalla gamma-arvolla tumma maisema näyttää kirkkaammalta. Huomautus Laitteen ollessa virransäästö-valmiustilassa (< 1 W) VGA ja audiosilmukka eivät toimi. FI-29

30 Signaali Taajuus Säädä projektorin ajoitusta suhteessa tietokoneeseen. Vaihe Säädä projektorin vaihetta suhteessa tietokoneeseen. Vaakasijainti Säädä kuvaa vasemmalle tai oikealle projektioalueella. Pystysijainti Säädä kuvaa ylös tai alas projektioalueella. FI-30

31 Videokuva Väri Säätää videokuvan mustavalkoisesta täysvärikuvaan. Terävöitys Terävöittää tai pehmentää kuvaa. Sävy Muuttaa väriä punaisemmaksi tai vihreämmäksi. Ääni Äänenvoimakkuus Säädä äänenvoimakkuutta. Mykistys Kytke ääni pois väliaikaisesti. Sisäänrakennettu kaiutin Käytä projektorin sisäistä kaiutinta. FI-31

32 Asetus Valikkosijainti Valitse valikon sijainti näytöllä. Projisointi Säädä kuvaa vastaamaan projektorin asettelua: oikein päin tai ylösalaisin, ruudun edessä tai takana. Käännä tai kierrä kuvaa vastaavasti. Näyttötyyppi (vain WXGA-malli) Valitse heijastusnäyttötyypiksi 16:10 tai 16:9. Väriavaruus Valitse sopiva värimatriisityyppi vaihtoehdoista RGB,YUV. Lampun tunnit Näyttää lampun käytetyn ajan (tunteina). Lampun tuntien nollaus Nollaa lampun tunnit. Turvallisuus Kytke projektori päälle joko salasanalla tai ilman. Kun salasanatoiminto otetaan käyttöön, kuvan projisointi vaatii, että projektorin käynnistyksen yhteydessä annetaan asetettu salasana. Tunnuskoodin oletusarvo on "Oikea-Vasen-Alas-Ylös" (ensimmäisellä kerralla). FI-32

33 Virtatila (valmiustila) Aseta haluatko VGA OUT -lahtotoiminnon toimivan, kun projektori on valmiustilassa (virta kytketty pois, mutta liitettyna virtalahteeseen). Säästötila: VGA OUT -lahtotoiminto ei toimi, kun projektori on valmiustilassa. Aktiivinen tila: VGA OUT - ja and AUDIO OUT -lahtotoiminnot toimivat, kun projektori on valmiustilassa. Autom. Sammutus Aseta ajastimen aikaväli. Ajastinlaskenta alkaa, kun signaalia ei lähetetä projektoriin. Projektori sammuu automaattisesti, kun ajastinlaskenta on lopussa (minuuteissa). Pikapalautus Jos projektori sammutetaan vahingossa, tämä ominaisuus mahdollista projektorin käynnistämisen heti 100 sekunnin kuluessa virrankatkaisusta. Lähteen lukitus Päällä: Projektori hakee määritettyä yhteysporttia. Pois: Projektori hakee muita signaaleja, jos nykyinen tulosignaali katoaa. Kirkkaustaso Kirkas: Valitse Kirkas lisätäksesi kirkkautta. Säästö: Valitse Säästö himmentääksesi projektorin lampun, mikä vähentää virrankulutusta ja pidentää lampun käyttöikää jopa 120 %. Eco + : Valitse Eco + himmentääksesi projektorin lampun, joka tunnistaa automaattisesti sisällön kirkkaustason ja vähentää lampun virrankulutusta (enintään 70 prosenttia) ei-aktiivisena aikana. Korkea paikka Aseta tällä toiminnolla tuulettimet toimimaan täydellä nopeudella jatkuvasti, jotta projektorin riittävä jäähdytys saavutetaan suuressa korkeudessa. OSD-aikakatkaisu OSD-näyttövalikon aikakatkaisun aika (toimettomana olevia sekunteja). Tekstitys Ota tekstitys käyttöön tai pois käytöstä valitsemalla CC1, CC2 tai Off (Pois). Projektorin tunnus Tunnusmäärityksen voi asettaa valikolla (alue 0 99), ja antaa käyttäjän ohjata yksittäistä projektoria RS232:lla. Verkko Mahdollistaa LAN-asetusten konfiguroinnin. Verkon tila: Näytä verkkoyhteyden tila. DHCP: Tämä protokolla määrittää automaattisesti IP-osoitteen verkkolaitteista. FI-33

34 Päällä: Määrittää projektorille IP-osoitteen automaattisesti ulkoiselta DHCP-palvelimelta. Pois: Määritä kaikki IP-osoitteet manuaalisesti. IP-osoite: Valitse IP-osoite. Aliverkon peite: Valitse aliverkon peitteen numero. Yhdyskäytävä: Valitse projektorin verkon oletusyhdyskäytävä. DNS: Valitse DNS-numero. Käytä: Paina " " ja valitse "Yes" (Kyllä) ottaaksesi valinnan käyttöön. Langaton Tämä asetus on käytössä vain langattomalla moduulilla. Langaton toimii vain VGA 1 -liittimellä. 3D-tila Päällä: Ota käyttöön 3D-toiminto. Pois: Ota 3D-toiminto pois käytöstä. Kun 3D-synkronointi on asetettu tilaan "Päälle", tulolähteen tai lähettävän laitteen asetusten on oltava seuraavanlaiset: 1. S-VIDEO- ja VIDEO-tulolähteen signaalin tulee olla NTSC (60). 2. Tietokonetulolähteen laitteisto- ja ohjelmistovaatimuksina on Windows 7 - käyttöjärjestelmä, 3D video - ja professional 3D video -soitinohjelmistot. Tietokoneen lähtötaajuuden tulee olla 120 Hz näyttökortin tulee olla korkeampi kuin NVIDIA D-synk. kääntö Päällä: Käännä vasemman ja oikean kehyksen sisältö. Pois: Oletuskehyssisältö. FI-34

35 Kieli Valitse näyttövalikossa käytettävä kieli. Tehdasasetukset Palauttaa tehdasasetukset. FI-35

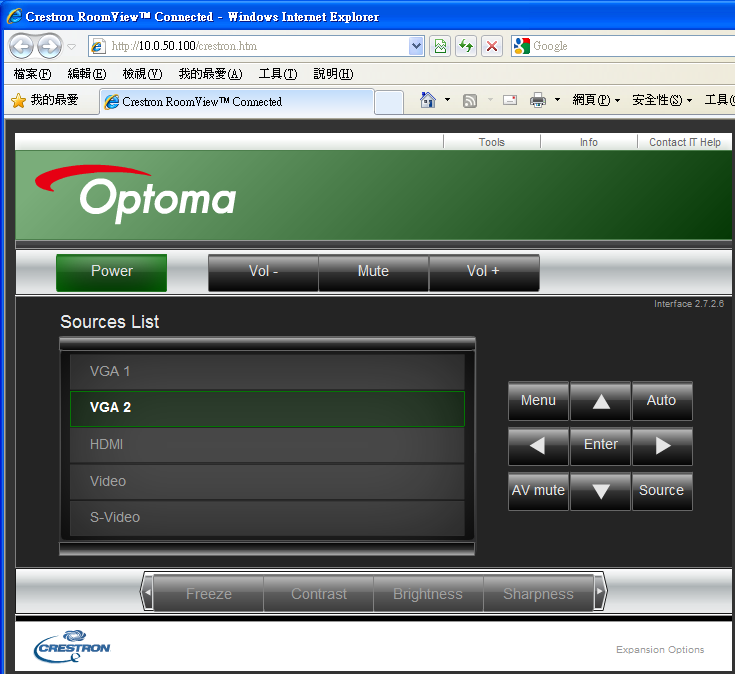

36 Web-selaimen käyttö projektorin ohjaamiseen 1. Kytke DHCP päälle antaaksesi DHCP-palvelimen määrittää automaattisesti IP-osoitteen tai anna vaaditut verkkotiedot manuaalisesti. 2. Valitse sitten käyttö ja päätä määritys painamalla " "-painiketta. 3. Avaa web-selain ja kirjoita projektorin IP-osoite OSD LAN -näytöstä. Seuraava web-sivu tulee näkyviin: Kun käytät projektorin IP-osoitetta, et voi linkittää palvelupalvelimeesi. FI-36

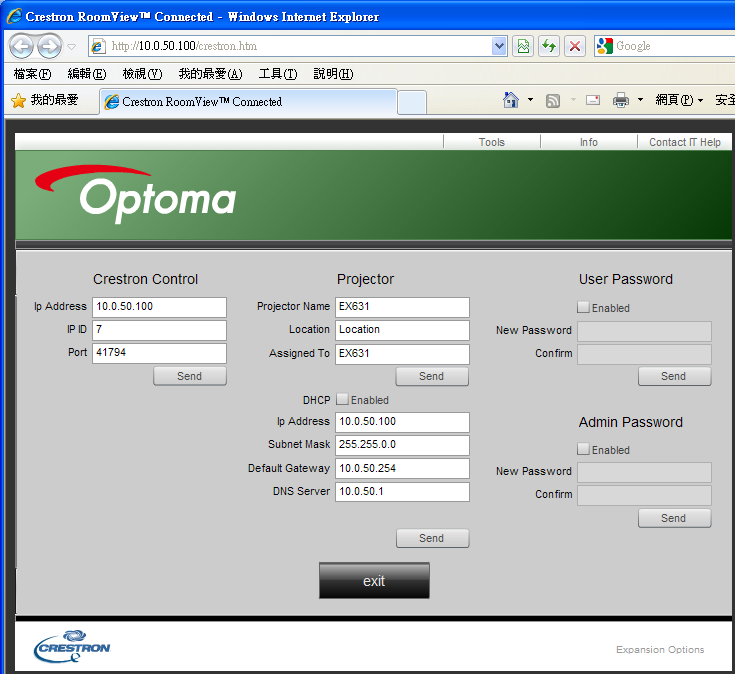

37 4. Crestron-ohjausjärjestelmän asetukset löytävät [tools] (Työkalut) - välilehdeltä (katso kuva). Huomaa, että kenttä voi sisältää vain tietyn määrän merkkejä, kuten alla olevassa taulukossa osoitetaan. (välilyönnit ja muut välimerkit mukaan lukien): Luokka Kohta Syötteen pituus (merkkejä) IP-osoite 15 Crestron-ohjaus IP ID 2 Portti 5 Projektorin nimi 10 Projektori Sijainti 9 Määritetty 9 DHCP (Otettu käyttöön) (N/A) IP-osoite 15 Verkon konfigurointi Aliverkon peite 15 Oletusyhdyskäytävä 15 DNS-palvelin 15 Otettu käyttöön (N/A) Käyttäjän salasana Uusi salasana 15 Vahvista 15 Otettu käyttöön (N/A) Admin-salasana Uusi salasana 15 Vahvista 15 FI-37

38 Liitä tietokone projektoriin 1. Etsi IP-osoite ( ) projektorin LAN-toiminnosta. 2. Valitse "Apply" (Käytä) ja anna toiminto painamalla "Enter"-painiketta tai lopeta painamalla "MENU"-painiketta. 3. Avaa Verkkoyhteydet valitsemalla Käynnistä, Ohjauspaneeli, Verkkoja internet-yhteydet ja valitse sitten Verkkoyhteydet. Napsauta yhteyttä, jonka haluat määrittää ja napsauta sitten Verkkotehtävätkohdassa Muuta tämän yhteyden asetuksia. 4. Napsauta Yleiset-välilehdellä, Tämä yhteys käyttää seuraavia-kohdassa Internet-protokolla (TCP/IP) ja napsauta sitten "Ominaisuudet". FI-38

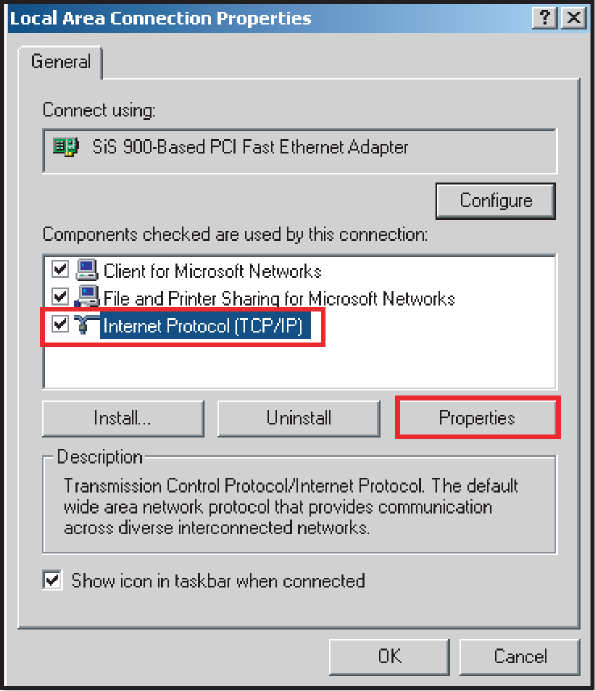

39 5. Valitse "Käytä seuraavaa IP-osoitetta" ja kirjoita kuten alla: IP-osoite: Aliverkon peite: Oletusyhdyskäytävä: Avaa "Internet-asetukset", valitse IE-web-selain, napsauta "Internetasetukset", napsauta "Yhteydet"-välilehteä ja napsauta "LANasetukset...". 7. Local Area Network (LAN) asetusten valintaikkuna tulee näkyviin, poista valintamerkki välityspalvelinalueella "Käytä välityspalvelinta FI-39

40 lähiverkossa"-valintaruudusta ja napsauta sitten "OK"-painiketta kahdesti. 8. Avaa IE-selain ja kirjoita URL-riville IP-osoite ja paina sitten "Enter"-näppäintä. Crestron RoomView -ohjaustyökalu Crestron RoomView TM tarkpaa keskitetyn valvonta-aseman 250+ ohjausjärjestelmälle yhdessä Ethernet-verkossa (Useampikin on mahdollinen. Määrä on IP-tunnusten ja IP-osoitteiden yhdistelmien mukainen). Crestron RoomView ohjaa kutakin projektoria, mukaan lukien projektorin online-tilaa, järjestelmän virtaa, lamppukestoa, verkkoasetusta ja laitteistovikoja sekä mahdollisia järjestelmänvalvojan määrittämiä mukautettuja ominaisuuksia. Järjestelmänvalvoja voi lisätä, poistaa tai muokata huonetietoja, yhteystietoja ja tapahtumia, joihin ohjelmisto kirjaa sisään automaattisesti kaiki käyttäjät (Käyttöliittymä kuten kuvassa alla) 1. Päänäyttö Crestron RoomView -toiminnon tuki on mallikohtainen. FI-40

41 2. Muokkaa huonetta 3. Muokkaa ominaisuutta FI-41

42 4. Muokkaa tapahtumaa Katso lisätietoja osoitteesta ja FI-42

43 Liite Lampun vaihtaminen Kun projektoria käytetään, aikaa myöten projektorin lampun kirkkaus himmenee hitaasti ja lamppu saattaa särkyä helpommin. Suosittelemme lampun vaihtamista, jos varoitusviesti tulee näkyviin. Älä yritä vaihtaa lamppua itse. Ota yhteyttä pätevään huoltohenkilökuntaan vaihtoa varten. Huomautus Lamppu on erittäin kuuma heti projektorin sammuttamisen jälkeen. Jos kosketat lamppua, saatat polttaa sormesi. Kun vaihdat lamppua, anna sen jäähtyä vähintään 45 minuutin ajan. Älä koske lampun lasiin missään vaiheessa. Lamppu saattaa räjähtää virheellisen käsittelyn, esimerkiksi lampun lasin koskettamisen, seurauksena. Lampun käyttöikä voi vaihdella eri lamppujen ja käyttöympäristöjen välillä. Eri lamppujen samasta käyttöiästä ei ole mitään takuuta. Joihinkin lamppuihin voivat vikaantua tai kulua nopeammin kuin toiset vastaavat lamput. Lamppu voi räjähtää tärinän, iskun tai kulumisen seurauksena tuntien käytön jälkeen, kun sen käyttöikä lähestyy loppuaan. Räjähdyksen vaara voi vaihdella projektorin ja lampun käyttöympäristön ja -olosuhteiden mukaan. Pidä suojahansikkaita ja -laseja kun kiinnität tai irrotat lamppua. Nopeat käynnistys-sammutus-jaksot vahingoittavat lamppua ja lyhentävät lampun käyttöikää. Odota vähintään 5 minuuttia käynnistyksen jälkeen, ennen kuin sammutat projektorin. Älä käytä lamppua paperin, kankaan tai muun syttyvän materiaalin lähellä tai sellaisella peitettynä. Älä käytä lamppua olosuhteissa, jotka sisältävät syttyvää ainetta, kuten tinneriä. Tuuleta alue tai huone hyvin, kun lamppua käytetään happipitoisissa olosuhteissa (ilmassa). Jos otsonia hengitetään, se voi aiheuttaa pääkipua, pahoinvointia, huimausta ja muita oireita. Lamppu sisältää epäorgaanista elohopeaa. Jos lamppu räjähtää, voit altistua lampun sisältämälle elohopealle. Poistu alueelta välittömästi jos lamppu hajoaa käytön aikana ja tuuleta aluetta vähintään 30 minuuttia, jotta välttyisit elohopeakaasujen hengittämiseltä. Muuten terveydelle voi aiheutua haittaa. FI-43

44 1. Sammuta projektori. 2. Jos projektori on asennettu kattokiinnikkeesen, irrota se. 3. Irrota virtajohto. 4. Irrota ruuvi lampun kannen sivulta Poista kansi Löysää lamppumoduulin ruuvit Nosta kahva ja nosta moduuli ulos Aseta uusi lamppumoduuli projektoriin ja kiristä ruuvit. 9. Aseta lampun suojus takaisin paikalleen ja kiristä ruuvi. 10. Kytke projektorin virta päälle. Jos lamppu ei syty lämpenemisjakson jälkeen, kokeile asentaa lamppu uudelleen. 11. Nollaa lampun tunnit. Katso Asetus > Lamppuajan nollaus -valikko Huomautus Noudata paikallisiä säännöksiä, kun hävität käytetyn lampun. Varmista että ruuvit ovat tiukasti kiinni. Ruuvien jääminen löysälle voi aiheuttaa vammoja tai onnettomuuksia. Koska lamppu on lasista, älä raaputa tai pudota sitä. Älä käytä vanhaa lamppua. Se voi räjähtää. Varmista, että projektori on sammutettu ja irrota virtajohto ennen lampun vaihtoa. Älä käytä projektoria, kun lampun kansi ei ole paikallaan. FI-44

45 Kattoon asennus 1. Estääksesi projektorin vahingoittumisen, käytä Optoma-kattokiinnitystä. 2. Jos haluat käyttää kolmannen osapuolen kattokiinnityssarjaa, varmista, että projektorin kiinnitykseen käytettävät ruuvit vastaavat seuraavia vaatimuksia: Ruuvityyppi: M4*3 Ruuvin enimmäispituus: 8mm Ruuvin vähimmäispituus: 6mm 278,32 29,.70 73,00 54,00 120,00 139,00 38,50 231,50 57,94 61,70 210,70 12,70 Linssi Yksikkö: mm Huomautus Huomaa, että väärästä asennuksesta johtuva vahinko mitätöi takuun. Varoitus 1.Jos ostat kattokiinnityksen toiselta yritykseltä, varmista, että käytät oikeaa ruuvikokoa. Ruuvikoko vaihtelee kiinnityslevyn paksuuden mukaan. 2.Varmista, että jätät vähintään 10 cm:n raon katon ja projektorin pohjan väliin. 3.Älä kiinnitä projektoria lämmönlähteen lähelle. FI-45

46 Yhteensopivuustilat Tietokone: FI-46 Tila Resoluutio Vaakataajuus [KHz] Pystytaajuus [Hz] 640 x , x , x , x , x ,9 85,1 720 x , x , x x , VGA 640 x ,9 72,8 37, , ,2 56,3 37,9 60,3 46,9 75 SVGA 800 x ,1 72, ,7 85,1 832 x x x x , ,5 70,1 XGA 1024 x , , x x HD x HD x HD x HD x

47 47,4 60 WXGA 1280 x WXGA x SXGA 1280 x SXGA 1280 x , x x , SXGA x UXGA 1600 x HDTV 1920 x , x , x 1080i x 1080i x 1080p x 1080p x 1080p x 1080p x 1080p x x 720p x 720p - 60 SDTV 720 x , x 576i x 576p x , x 480i x 480p - 60 FI-47

48 Video: NTSC PAL SECAM Osa SDTV HDTV NTSC M/J, 3,58 MHz, 4,43MHz PAL B/D/G/H/I/M/N, 4,43MHz SECAM B/D/G/K/K1/L, 4,25/4,4MHz 480i/p, 576i/p, 720p (50/60Hz), 1080i (50/60Hz) 1080P (24/25/30/50/60Hz) 480i/p, 576i/p 720p (50/60Hz), 1080i (50/60Hz), 1080P (24/25/30/50/60Hz) FI-48

49 RS232-komento- ja protokollatoimintoluettelo RS232-nastamääritykset 9-nastainen D-Sub 1 1 CD 2 RXD 3 TXD 4 DTR 5 GND 6 DSR 7 RTS 8 CTS 9 RI Johtoluettelo C1 VÄRI C2 1 Musta 1 2 Ruskea 2 3 Punainen 3 4 Oranssi 4 5 Keltainen 5 6 Vihreä 6 7 Sininen 7 8 Purppura 8 9 Valkoinen 9 SHELL DW SHELL FI-49

50 RS232-protokollatoimintoluettelo Siirtonopeus: 9600 Databitit: 8 Pariteetti: Ei mitään Pysäytysbitit: 1 Vuonohjaus: Ei mitään UART16550 FIFO: Pois käytöstä Projektorin paluu (Onnistui): P Projektorin paluu (Epäonnistui): F Huomautus Kaikkien ASCII-komentojen jälkeen tulee <CR> 0D on HEX-koodi <CR>:lle ASCII-koodissa.. FI-50 XX=01-99, projektorin tunnus, XX=00 on kaikille projektoreille SEND to projector 232 ASCII Code HEX Code Function Description ~XX00 1 7E D Power ON ~XX00 0 7E D Power OFF (0/2 for backward compatible) ~XX00 1 ~abcd 7E a 0D Power ON with Password a, b, c, and d belong to{1,2,3,4} (Password only support Up/Down/Left/Right) ~XX01 1 7E D Resync ~XX02 1 7E D AV Mute On ~XX02 0 7E D Off (0/2 for backward compatible) ~XX03 1 7E D Mute On ~XX03 0 7E D Off (0/2 for backward compatible) ~XX04 1 7E D Freeze ~XX04 0 7E D Unfreeze (0/2 for backward compatible) ~XX05 1 7E D Zoom Plus ~XX06 1 7E D Zoom Minus ~XX12 1 7E D Direct Source Commands HDMI ~XX12 5 7E D VGA 1 ~XX12 6 7E D VGA 2 ~XX12 8 7E D VGA 1 Component ~XX12 9 7E D S-Video ~XX E D Video ~XX E D VGA 2 Component ~XX20 0 7E D Display Mode None ~XX20 1 7E D Presentation ~XX20 2 7E D Bright ~XX20 3 7E D Movie ~XX20 4 7E D srgb ~XX20 5 7E D User ~XX20 7 7E D Blackboard ~XX20 8 7E D Classroom ~XX21 n 7E a 0D Brightness n = 0 (a=30) ~ 100 (a= ) ~XX22 n 7E a 0D Contrast n = 0 (a=30) ~ 100 (a= ) ~XX23 n 7E a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31) ~XX24 n 7E a 0D Color Settings Red Gain n = 0 (a=2d 35 30) ~ 100 (a=35 30) ~XX25 n 7E a 0D Green Gain n = 0 (a=2d 35 30) ~ 100 (a=35 30) ~XX26 n 7E a 0D Blue Gain n = 0 (a=2d 35 30) ~ 100 (a=35 30) ~XX34 n 7E a 0D BrilliantColor TM n = 0 (a=30) ~ 10 (a=31 30) ~XX35 1 7E D Gamma 0 ~XX35 2 7E D 1 ~XX35 3 7E D 2 ~XX35 4 7E D 3 ~XX36 1 7E D Color Temp. Warm ~XX36 2 7E D Medium ~XX36 3 7E D Cold ~XX37 2 7E D Color Space RGB ~XX37 3 7E D YUV ~XX45 n 7E a 0D Color (Saturation) n = 0 (a=30) ~ 100 (a= ) ~XX44 n 7E a 0D Tint n = 0 (a=30) ~ 100 (a= ) ~XX60 1 7E D Aspect Ratio 4:3

51 ~XX60 2 7E D 16:9-l(XGA) ~XX60 3 7E D 16:9-ll (XGA)/16:9 or 16:10 ( WXGA) ~XX60 5 7E D LBX (WXGA) ~XX60 6 7E D Native ~XX60 7 7E D Auto ~XX62 n 7E a 0D Zoom n = -5 (a=2d 35) ~ 5 (a=35) ~XX66 n 7E a 0D V Keystone n = -40 (a=2d 33 30) ~ 40 (a=34 30) ~XX E D 3D Mode DLP-Link ~XX E D 3D Mode Off ~XX E D 3D Sync Invert On ~XX E D 3D Sync Invert Off ~XX70 1 7E D Language English ~XX70 2 7E D German ~XX70 3 7E D French ~XX70 4 7E D Italian ~XX70 5 7E D Spanish ~XX70 6 7E D Portuguese ~XX70 7 7E D Polish ~XX70 8 7E D Dutch ~XX70 9 7E D Swedish ~XX E D Norwegian/Danish ~XX E D Finnish ~XX E D Greek ~XX E D Traditional Chinese ~XX E D Simplified Chinese ~XX E D Japanese ~XX E D Korean ~XX E D Russian ~XX E D Hungarian ~XX E D Czech ~XX E D Arabic ~XX E D Thai ~XX E D Turkish ~XX E D Farsi ~XX E D Vietnamese ~XX E D Indonesian ~XX E D Romanian ~XX71 1 7E D Projection Front-Desktop ~XX71 2 7E D Rear-Desktop ~XX71 3 7E D Front-Ceiling ~XX71 4 7E D Rear-Ceiling ~XX72 1 7E D Menu Location Top Left ~XX72 2 7E D Top Right ~XX72 3 7E D Centre ~XX72 4 7E D Bottom Left ~XX72 5 7E D Bottom Right ~XX90 1 7E D Screen Type (WXGA only) 16:10 ~XX90 0 7E D 16:9 ~XX73 n 7E a 0D Signal Frequency n = -5 (a=2d 35 30) ~ 5 (a=35 30) By signal ~XX74 n 7E a 0D Phase n = 0 (a=30) ~ 31 (a=33 31) By signal ~XX75 n 7E a 0D H. Position n = -5 (a=2d 35) ~ 5 (a=35) By timing ~XX76 n 7E a 0D V. Position n = -5 (a=2d 35) ~ 5 (a=35) By timing ~XX78 1 7E D Security Settings Enable ~XX78 0 7E D Disable(0/2 for backward compatible) ~XX80 1 7E D Mute On ~XX80 0 7E D Off (0/2 for backward compatible) ~XX81 n 7E a 0D Volume n = 0 (a=30) ~ 10 (a=32 30) ~XX88 0 7E D Closed Captioning Off ~XX88 1 7E D cc1 ~XX88 2 7E D cc2 ~XX E D Source Lock On ~XX E D Off (0/2 for backward compatible) ~XX E D Next Source ~XX E D High Altitude On ~XX E D Off (0/2 for backward compatible) ~XX106 n 7E a 0D Auto Power Off (min) n = 0 (a=30) ~ 180 (a= ) ~XX E D Power mode (Standby) Active ~XX E D Power mode (Standby) Eco (0/2 for backward compatible) ~XX E D Quick Resume On FI-51

52 ~XX E D Quick Resume Off(0/2 for backward compatible) ~XX E D Brightness Mode Bright ~XX E D Eco (0/2 for backward compatible) ~XX E D Eco + ~XX E D Lamp Reset Yes ~XX E D No (0/2 for backward compatible) ~XX E D Reset Yes ~XX99 1 7E D RS232 Alert Reset Reset System Alert SEND to emulate Remote ~XX E D Power ~XX E D Remote Mouse Up ~XX E D Remote Mouse Left ~XX E D Remote Mouse Enter ~XX E D Remote Mouse Right ~XX E D Remote Mouse Down ~XX E D Mouse Left Click ~XX E D Mouse Right Click ~XX E D Up/Page + ~XX E D Left/Source ~XX E D Enter (for projection MENU) ~XX E D Right/Re-SYNC ~XX E D Down/Page - ~XX E D Keystone + ~XX E D Keystone - ~XX E D Volume - ~XX E D Volume + ~XX E D Brightness (1) ~XX E D Menu (2) ~XX E D 3D (3) ~XX E D HDMI (4) ~XX E D Freeze (5) ~XX E D AV Mute (6) ~XX E D S-Video (7) ~XX E D VGA1/2 toggle (8) ~XX E D Video (9) ~XX E D Switch to USB mouse SEND from projector automatically 232 ASCII Code HEX Code Function Projector Return Description when Standby/Warming/Cooling/Out of Range/Lamp fail/ INFOn n : 0/1/2/3/4/6/7/8/9 = Standby/Warming/ Cooling/Out of Range/Lamp fail/ Fan Lock/Over Temperature/Lamp Hours Running Out/Cover Open Fan Lock/Over Temperature/Lamp Hours Running Out/Cover Open READ from projector 232 ASCII Code HEX Code Function Projector Return Description ~XX E D Input Source Commands OKn n : 0/1/2/3/4/5 = None/VGA1/VGA2/S-Video/ Video/HDMI ~XX E D Sofware Version OKdddd dddd: FW version ~XX E D Display Mode OKn n : 0/1/2/3/4/5/7/8/9/None/Presentation/Bright/ Movie/sRGB/User/Blackboard/Classroom/3D ~XX E D Power State OKn n : 0/1 = Off/On ~XX E D Brightness OKn ~XX E D Contrast OKn ~XX E D Aspect Ratio OKn (XGA) n: 0/1/2/3/4 = 4:3/16:9-I/16:9-II/Native/AUTO (WXGA) n: 0/1/2/3/4 = 4:3/16:9 or 16:10 */LBX/ Native/AUTO *16:9 or 16:10 depend on Screen Type setting ~XX E D Color Temperature OKn n: 0/1/2=Warm/Medium/Cold ~XX E D Projection Mode OKn n : 0/1/2/3 = Front-Desktop/ Rear-Desktop/ Front-Ceiling/ Rear-Ceiling ~XX E D Information OKabbbbccdddde a : 0/1 = Off/On bbbb: LampHour c: source 00/01/02/03/04/05 = None/VGA1/ VGA2/S-Video/Video/HDMI dddd: FW version e : Display mode 0/1/2/3/4/5/7/8/9 None/Presentation/Bright/Movie/sRGB/User/ Blackboard/Classroom/3D ~XX E D Model name OKn n:17/18 =XGA model/wxga model ~XX E D Lamp Hours OKbbbb bbbb: LampHour ~XX E D Cumulative Lamp Hours OKbbbbb bbbbb: (5 digits) Total Lamp Hours FI-52
