2 illi S - karsina elementit ovat saaneet suuren suosion vankan rakenteensa ja kestävyytensä ansiosta. illi S - elementtien monipuolisuus ja yhteensopivuus antavat vapauden suunnitella yksilöllisiä ratkaisuja. ILLI S karsinoissa on kaikki kalteriputket läpiporattu ennen hitsausta,joten sinkki pääsee vapaasti putken sisään suojaamaan putken sisäpinnat ruosteelta. Reikien poraaminen on työlästä,joten useat valmistajat jättävät läpiporauksen tekemättä ja hitsaavat kalteripinnat kiinni suoraan profiiliin. Pienet päästöaukot putkien päissä eivät päästä sinkkiä riittävästi putken sisään suojatakseen putken sisäpintoja korroosiolta. Tämä valmistusmenetelmä ei suojaa kunnolla putkien sisäpintoja ruostumasta.. illi S - takuu viisi 5 vuotta metallisille rakenne - ja runko-osille. Takuu ei vastaa kuluvia täyteosia. Muovilankuilla 15 vuoden takuu "Kuumasinkitys, luotettava pinnoite" 50 vuoden käytön jälkeenkin voimalinjapylväiden pinnoitepaksuudet täyttävät nykypäivän standardin paksuusvaatimukset 2

3 Kuumasinkitys Kuumasinkitys on ympäristöystävällinen prosessi, jossa teräkset suojataan sinkillä. Ennen sinkitystä karsinaosat puhdistetaan peittaamalla suola- tai rikkihapolla ja kastetaan juoksuteaineeseen. Sen jälkeen karsinaosat upotetaan sulaan noin 450 C:een sinkkiin, jossa sin kki ja teräs reagoivat keskenään. Muodostuu pinnoite, jonka paksuus vaihtelee mikrometriin (1µm=0,001 mm). Teräksen ja sinkin välisestä reaktiosta riippuen voi pinnoite olla kiiltävä ja hopeanhohtoinen (ohuemmat kerrokset), tummanharmaa ja matta (paksummat kerrokset). Kauttaaltaan tasainen suoja Upottamalla tehtävä sinkitys takaa kauttaaltaan tasaisen suojakerroksen. Sinkki tunkeutuu vaikeasti käsiteltäviin sisäpintoihin, putkiin ja muihin ahtaisiin paikkoihin. Sinkkipinnoite on yhtä paksu kauttaaltaan myös terävistä kohdista. Kolhuille alttiit nurkat saavat maalipinnoitetta paksumman suojan. Sinkkipinnoite korjaa vaurion itsestään Sinkkipinnoite kestää hyvin myös kolhuja sekä kulutusta. Jos vaurio kuitenkin syntyy, muodostavat rauta ja sinkki kosteuden avulla galvaanisen parin, jossa sinkki epäjalompana toimii anodina ja rauta katodina. Sinkki liukenee vioittuman ympärillä ja saostuu teräksen pinnalle suojaten sitä. Sinkkipinnoite kestää huoltamatta useita kymmeniä vuosia. 3

4 VKF-21 V VKF- 21 V Runkorakenne Teräsprofiilit 50x50 ja 30x50 mm. Kalteriputket 22mm läpiporattu ja hitsattu. Oven lukitus jousitetussa kalteripinnassa. Ovi laakeroitu 8 kpl kuulalaakeria. Ovi liikkuu kevyesti liukulaitteessa. Oven alaohjaimet Nylon tukilaakerilla Runkoliitokset sinkityillä pulteilla. Karsina kiinnitetään seinään ja lattiaan. Runkorakenne ei vaadi katto kiinnitystä. Runko täytteille 18-21mm. Kaikki runko-osat sinkitty. Kokonaiskorkeus 2280 mm. Runko, paino 100 kg / 3 m Täyteosat: filmivaneri 21mm,paino 60 kg Oviaukko vakio 1200 x 2200 mm. VKF-21 VL VKF-21 AL Lisävarusteet: Loimiteline ovessa Ruokinta aukko kalterissa Avattava saranoitu luukku ovikalterissa Kipattava rehukaukalo. U-aukko / ovessa / etukalterissa. Lisäkalteri ovessa tai etuaidassa Juomakuppi. Rehukaukalo. Heinähäkki. Ilmankiertosäleikkö.. Valmistus mitat: Avattavissa ja avonaisissa ovimalleissa ei voi käyttää loimitelinettä ilman suojaa. 4

5 VKF-21 V Saatavat lisävarusteet: Loimiteline oveen Avattava ovikalteri. Ruokinta aukko kalteriin tai täyteosaan. Ilmankiertosäleikkö. Satulateline. U- aukko: ovessa tai etukalterissa Kipattava rehukaukalo 5

6 VKF- 42 V VKF- 42 V Runkorakenne Teräsprofiili 50x50 30x50 mm. Kalteriputket 22 mm läpiporattu ja hitsattu. Oven lukitus jousitetussa kalteripinnassa. Ovi laakeroitu 8 kpl kuulalaakeria. Ovi liikkuu kevyesti liukulaitteessa. Oven alaohjaimet nylon tukilaakerilla. Runkoliitokset sinkityillä pulteilla. Karsina kiinnitetään seinään ja lattiaan. Runkorakenne ei vaadi katto kiinnitystä. Runko täytteille mm. Kaikki runko-osat kuumasinkitty. Kokonaiskorkeus 2280 mm. Runko 3000 mm, paino 100 kg Oviaukko vakio 1200 x 2200 mm. VKF- 42 VL VKF- 42 AL Ponttilankku ( kuusi ) toimitetaan määrämittaan sahattuna ja pinta käsittelemättömänä. Lisävarusteet: Ruokinta aukko kalterissa Loimiteline Kipattava rehukaukalo. U-aukko / ovessa / etukalterissa. Ilmankiertosäleikkö. Rehuluukku täyteosassa. Valmistus mitat: Avattavissa ja avonaisissa ovimalleissa ei voi käyttää loimitelinettä ilman suojaa. 6

7 VKF- 42 AL Oven lukitus kalteripinnassa! Saatavat lisävarusteet: Avattava ovikalteri. Rehuluukku kalteriin tai täyteosaan. Ilmankiertosäleikkö. Satulateline. U- aukko: ovessa tai etukalterissa Kipattava tai avattava rehukaukalo. Täyteosat: Ponttilankku- Muovilankku Jalopuut. Valmistus mitat: Avattavissa ja avonaisissa ovimalleissa ei voi käyttää loimitelinettä ilman suojaa. 7

8 NWP - PK Toimitus sisältää ainoastaan metallirakenteet ja oven täyteosat. Etuaita malli tiili / Betoniseinän päälle 8

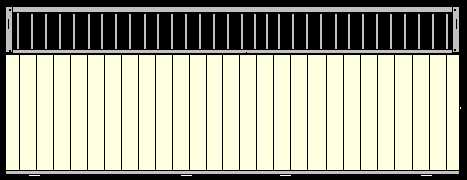

9 RM-K 21 RM-K- 21 Väliaita kalterilla Runkorakenne: teräs profiili Koko 50x50 mm - 50x30 mm. Kalteri pinna 22xmm - pinna väli 65 mm. Kalteri korkeus 750 mm. Runkoliitokset sinkityillä pulteilla. Karsina kiinnitetään seinään ja lattiaan. Runko täytteille mm. Seinäkiinnitys säädettävällä konsolilla Kokonaiskorkeus 2250 mm. Kaikki runko-osat kuumasinkitty Runko, 3000 mm- paino 55 kg Vakiomitat: 3000 / 3500 / 4000 mm. Tilauksesta: mm RM-U 21 RM-U 21 Umpiväliaita. Runkorakenne: teräs profiili Koko 50x30 mm. Seinäkiinnitys säädettävällä konsolilla RM-KM-21 Matala väliaita. Kalteri korkeus 350 mm. Levy korkeus 1250mm Kokonaiskorkeus 1600 mm RM-KM 21 RM-K 21 ja RM- U mallit soveltuvat käytettäväksi kaikkien etuaita mallien kanssa. Malleihin soveltuu käytettäväksi filmivaneri mm. 9

10 NWP-S 2 / 21 Avattava väliaita 2-osainen. Käytetään kun käytävä kapeampi kuin väliaidan pituus tai painavat täytemateriaalit NWP-S 1 / 21 Avattava väliaita 1-osainen Aita poistettuna Siirto väliaita: Kätevä ratkaisu muodostaa kahdesta karsinasta varsomiskarsina tai koneellisesti siivottavien karsinoiden väliseinä. 10

11 RM-K 42 RM-K- 42 Väliaita Runkorakenne : teräsprofiili Koko 50x50 mm -50x30mm. Kalteri pinna 22 mm-pinna väli 65 mm. Kalteri korkeus 750 mm. Runkoliitokset sinkityillä pulteilla. Karsina kiinnitetään seinään ja lattiaan. Runko täytteille 42 mm. Seinäkiinnitys säädettävällä konsolilla Kokonaiskorkeus 2250 mm. Kaikki runko-osat kuumasinkitty Runko, 3000 mm- paino 55 kg Vakiomitat: 3000 / 3500 / 4000 mm. RM-U 42 Tilauksesta: mm RM-KU 42 Osakalteri ylhäällä RM-KM 42 Matala väliaita Valmistus mitat: Malleihin saatavana täyteosiksi: ponttilankku-muovilankku-jalopuu. 11

12 Täyteosat: Ponttilankku- Muovilankku Jalopuut. MUOVIPROFILIT BONGOSSI Ruskea Harmaa Vihreä (toimitusaika 6 viikkoa) Koko 38 x 130 mm ja 28x130mm BILINGA Muoviprofiililla 15 vuoden takuu 12

13 Ovi-vaihtoehdot Ovi vaihtoehdot perusovien lisäksi: Ovet soveltuu käytettäväksi kaikissa malleissa. 13

14 Liukuovet: Oven runko 1300 x 2150 mm x 2150 mm. Liukukiskot Liukuvaunut Pressuvaunut Kannattimet Alaohjaimet Pysäyttimet 14

15 Poni sarja 950 mm 400 mm mm 900 mm Väliaitana soveltuu kaikki valmistettavat mallit. Valmistetaan seuraavilla mitoilla: Leveys: Oviaukko: 2000 mm 900 mm 2200 mm 1000 mm 2400 mm 1100 mm 2600 mm 1200 mm Täyteosat: filmivaneri 18 mm. Värivalikoima muotoutuu tilaushetkellä saatavilla olevista väreistä! 15

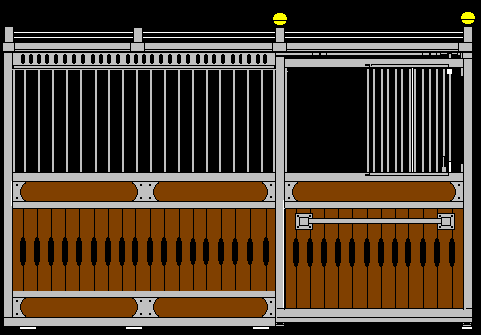

16 Täyteosina muotoiltu jalopuu. Ovessa U-aukko Ovessa saranoitu luukku 16

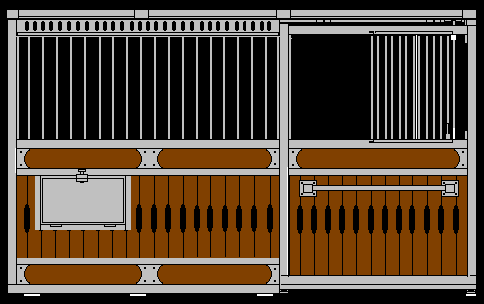

17 Nordic Flex -42 DLE täyteosina muotoiltu jalopuu. Lisävaruste: Koristepallot Nordic Flex-42 DE Nordic Flex-42 DLE täyteosina muotoiltu jalopuu. Lisävarusteet: Kipattava rehukaukalo. Nordic Flex -42 DLE BONGOSSI BILINGA ROBINIE Valmistus mitat: mm. DL- malleista ei saatavina erikoismittoja. 17

18 DXK DXA DXP Valmistus mitat: 3000 ja 3500mm. Malleista ei saatavina erikoismittoja! 18

19 NWP - DL Leveydet: mm. 19

20 NWP PEO 42 Erikoisaitoja : kätevä järjestää pihaton hoito ja huolto käytävä. 20

21 Erikoisaitoja : säädettävät elementit. NWP-PE 42 Kalteriovet : estämään hevosten pääsyn rehuvarastoon ym. 21

22 NWP - EK Erikoisaitoja : pihaton osastointi. 22

23 illi S Pihattoaidat Pihattoaidat valmiista elementtiosista - asennettuna tai osatoimituksena. 23
