ETX 513/515. Sähkötoiminen sivuistuimellinen kapeakäytävätrukki, jossa on kääntökelkka tai teleskooppihaarukat (1.200/1.250/1.

Transkriptio

1 Jopa kaksi työvuoroa ilman akun vaihtoa energian talteenoton ja tehokkaan energianhallinnan ansiosta Prosessi-integraatiomoduulit: RFID-tekniikka, asemoinnin tarkistus, logistiikkarajapinta Jopa 25 prosenttia lisää tehoa varastonavigoinnilla (lisävaruste), jossa on puoliautomaattinen kohteeseen ajo Laajennettavissa aina automaattikäyttöön asti erittäin taloudellista kolmivuorokäyttöä varten Erinomainen joustavuus modulaaristen ja tehdasasennettujen erikoisrakenteiden ansiosta ETX 513/515 Sähkötoiminen sivuistuimellinen kapeakäytävätrukki, jossa on kääntökelkka tai teleskooppihaarukat (1.200/1.250/1.500 kg) Kapeakäytävätrukit ETX 513/515 tuovat kapeakäytävävarastoon tarvittavaa tehoa juuri sinne, missä sitä eniten tarvitaan. Joustavuuden, taloudellisuuden ja ergonomian osalta ne panevat vertailuperusteet kerralla uusiksi. Joustavuutta modulaarisen rakenteen ansiosta: Jungheinrichin modulaarinen rakenneperiaate, joka tarjoaa yli viisi miljoonaa konfigurointimahdollisuutta, takaa joustavuuden heti alkumetreillä. Siitä koituu se etu, että trukit voi mukauttaa optimaalisesti kuhunkin varasto- ja logistiikkastrategiaan. Älykäs trukkiohjaus sisältää TÜV-sertifioidun ohjaus- ja CAN-väyläjärjestelmän. Tämän ansiosta erilaiset alati vaihtuvat vaatimukset voidaan ottaa huomioon, ja myös ylimääräisiä turvallisuusominaisuuksia on runsaasti. Suorituskykyä ja energiatehokkuutta: Parhaat edellytykset nopeaan ja erittäin taloudelliseen tavarankäsittelyyn. Juuri sen mahdollistaa Jungheinrichin vaihtovirtatekniikka, sillä se lisää tehoa ja dynamiikkaa samalla, kun energiaa hyödynnetään entistä paremmin. Etu: täysi käytettävyys kahden työvuoron ajan normaalikäytössä ilman akunvaihtoa. Trukin erinomaisesta suorituskyvystä ja helppokäyttöisyydestä hyötyy etenkin ETX-trukin käyttäjä. Tiedonsiirto värinäytön kautta. Tärkeät käyttötiedot näytetään piktogrammeina, jotka ovat nopeasti ja helposti luettavissa. Kaikkien parametrien ja ohjelmien asetukset voi tehdä yksilöllisesti. Kosketuspainikkeet toimintojen ja valikkojen ohjaamiseen. Kamera-/näyttöjärjestelmä lavojen varastointiin ja varastosta ottoon suurten nostokorkeuksien yhteydessä. Hydrauliikan ohjaus peukalonliikkeillä. Ajo- ja jarrupoljinten järjestys on autoista tuttu. Sivusuuntainen istuin mahdollistaa väsyttämättömän työskentelyn.

2 d1 ETX 513/515 h 1 h 4 h 6 h 3 h 2 h 7 d 1 m 1 m 2 d 2 s x y z l 8 l 1 r b 3 b 7 l 6 b 12b5 Q b 8 b 14 b 2 e Wa b 1 b6 Ast l c l 2 ETX 513/ 515 Kääntökelkka h 4 h 3 h 1 h 2 h 8 s h 7 h 13 m 1 m 2 d 2 x y z l 8 l 1 b 12 b 8 l 6 b 6 Ast b 7 b 3 b 2 b 1 Wa l e b 5 ETX 513/ 515 Teleskooppihaarukka

3 Tekniset tiedot VDI 2198:n mukaan Päivitetty: 03/2014 Tunnistetiedot Painot Pyörät ja alusta Perusmitat Suorituskyky teleskooppihaarukka Sähköjärjestelmä Muuta 1.1 Valmistaja (lyhenne) Jungheinrich 1.2 Valmistajan tyyppimerkintä ETX 513 ETX 515 ETX 513 ETX Käyttövoima Sähköinen 1.4 Trukkityyppi kääntökelkka kääntökelkka teleskooppihaarukka 1.5 Nostokyky / Nimelliskuorma Q t ) 1.2 1) 1.6 Painopiste-etäisyys c mm Kuorman etäisyys x mm Akseliväli mm Omapaino kg Akselipaino kuormattuna edessä/takana kg 5736 / / / / Akselipaino ilman kuormaa edessä/takana kg 3810 / / / / Renkaat Vulkollan 3.2 Rengaskoko edessä mm Ø 295 x 144 Ø 380 x 192 Ø 295 x 144 Ø 380 x Rengaskoko takana mm Ø 400 x Pyörien lukumäärä edessä, takana (x=vetopyörä) 2 / 1x 4.2 Maston korkeus alaslaskettuna h 1 mm Nostokorkeus h 3 mm Maston korkeus ylös nostettuna h 4 mm Turvakehän (ohjaamon) korkeus h 6 mm Istuin / seisonta korkeus h 7 mm Kokonaispituus (ilman kuormaa) mm Pituus ilman haarukoita l 2 mm Kokonaisleveys b 1 /b 2 mm 1210 / / / / Haarukoiden mitat s/e/l mm 40 / 120 / / 120 / / 180 / / 180 / Haarukkakelkka ISO 2328, luokka/tyyppi A, B 2A 2A 4.24 Haarukkakelkan leveys b 3 mm Leveys haarukoiden yli b 5 mm Työntöliike sivulle mm Maavara maston alla kuormattuna m 1 mm Maavara akselivälin keskellä m 2 mm Käytäväleveys 1200 x 800 lavalla Ast mm Kääntösäde W a mm Lavan leveys mm Lavan pituus mm Ohjaamon sisäkorkeus mm Ajonopeus kuormalla / kuormatta km/h 10.5 / Nostonopeus kuormalla / kuormatta m/s 0.45 / / ) 0.45 / / ) 5.3 Laskunopeus kuormalla / kuormatta m/s 0.48 / Työntönopeus kuormalla / kuormatta m/s 0.3 / 0.3 2) 5.10 Ajojarru Regeneroiva 5.11 Pysäköintijarru Sähkökäyttöinen jousijarru 6.1 Ajomoottorin teho S2 60 min kw 7,6 6.2 Nostomoottorin teho S3 25% kw 21,0 6.3 Akku DIN 43531/35/36 mukaan A, B, C, ei 3 PzS PzS PzS PzS Akun jännite / nimelliskapasiteetti K5 V/Ah 80 / / / / Akun paino kg Ajoelektroniikan tyyppi AC-käyttöelektroniikka 8.4 Melutaso DIN mukaan kuljettajan korvan tasolla db (A) Ohjaus Sähköinen 1) F:n (litteän teleskooppihaarukan) yhteydessä kg 2) Mahdollinen tehopaketin kanssa 0,4 m/s asti 3) Mahdollinen tehopaketin kanssa 0,52 m/s asti Näissä VDI 2198:n mukaan laadituissa tyyppitiedoissa ilmoitetaan ainoastaan vakiovarusteiselle trukin tekniset tiedot. Toisenlaiset renkaat, muut mastot, lisälaitteet jne. voivat vaikuttaa annettuihin arvoihin.

4 ETX 513/515 Työkäytäväleveyksien viitearvot (mm) Kisko-ohjauksella Lavakoko Pinontasyvyys Ast Ast 3 / VDI teoriassa Ast 3 käytännössä Kääntökelkkamalli ETX 513 ETX x x x Teleskooppihaarukkamalli ETX 513 T/F ETX 515 T/F 1200 x Induktiivisella ohjauksella Lavakoko Pinontasyvyys Ast Ast 3 / VDI teoriassa Ast 3 käytännössä Kääntökelkkamalli ETX 513 ETX x x x Teleskooppihaarukkamalli ETX 513 T/F ETX 515 T/F 1200 x

5 ETX 513/515 Nostokorkeus h 3 Maston korkeus alas laskettuna h 1 Vakiomastomallit ETX 513/515 Vapaanosto h 2 Maston korkeus ylös nostettuna h 4 (mm) (mm) (mm) (mm) ETX 513 ETX 515 ETX 513 ETX 515 ETX 513 ETX 515 Kaksijatkeinen ZT DZ

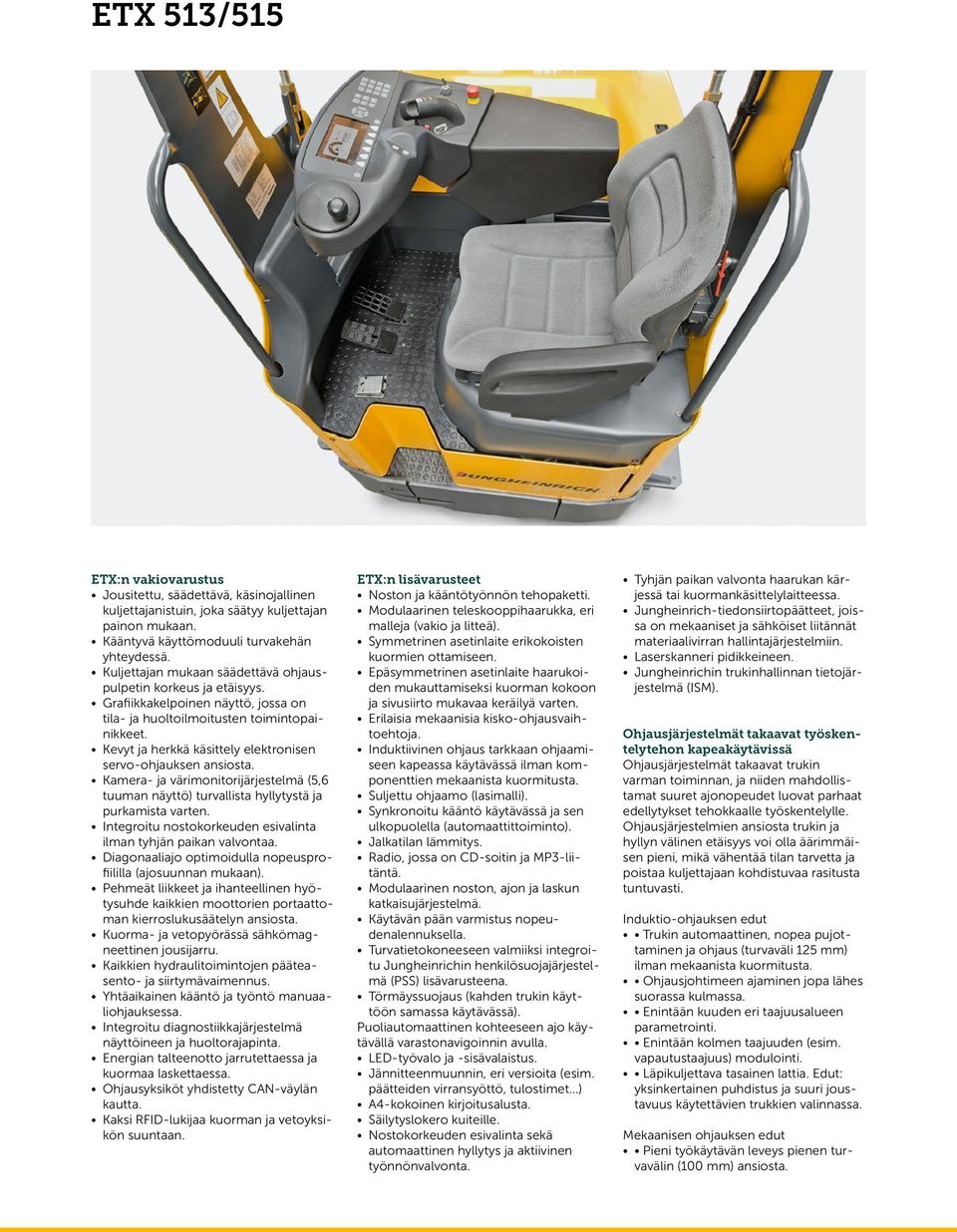

6 ETX 513/515 ETX:n vakiovarustus Jousitettu, säädettävä, käsinojallinen kuljettajanistuin, joka säätyy kuljettajan painon mukaan. Kääntyvä käyttömoduuli turvakehän yhteydessä. Kuljettajan mukaan säädettävä ohjauspulpetin korkeus ja etäisyys. Grafiikkakelpoinen näyttö, jossa on tila- ja huoltoilmoitusten toimintopainikkeet. Kevyt ja herkkä käsittely elektronisen servo-ohjauksen ansiosta. Kamera- ja värimonitorijärjestelmä (5,6 tuuman näyttö) turvallista hyllytystä ja purkamista varten. Integroitu nostokorkeuden esivalinta ilman tyhjän paikan valvontaa. Diagonaaliajo optimoidulla nopeusprofiililla (ajosuunnan mukaan). Pehmeät liikkeet ja ihanteellinen hyötysuhde kaikkien moottorien portaattoman kierroslukusäätelyn ansiosta. Kuorma- ja vetopyörässä sähkömagneettinen jousijarru. Kaikkien hydraulitoimintojen pääteasento- ja siirtymävaimennus. Yhtäaikainen kääntö ja työntö manuaaliohjauksessa. Integroitu diagnostiikkajärjestelmä näyttöineen ja huoltorajapinta. Energian talteenotto jarrutettaessa ja kuormaa laskettaessa. Ohjausyksiköt yhdistetty CAN-väylän kautta. Kaksi RFID-lukijaa kuorman ja vetoyksikön suuntaan. ETX:n lisävarusteet Noston ja kääntötyönnön tehopaketti. Modulaarinen teleskooppihaarukka, eri malleja (vakio ja litteä). Symmetrinen asetinlaite erikokoisten kuormien ottamiseen. Epäsymmetrinen asetinlaite haarukoiden mukauttamiseksi kuorman kokoon ja sivusiirto mukavaa keräilyä varten. Erilaisia mekaanisia kisko-ohjausvaihtoehtoja. Induktiivinen ohjaus tarkkaan ohjaamiseen kapeassa käytävässä ilman komponenttien mekaanista kuormitusta. Suljettu ohjaamo (lasimalli). Synkronoitu kääntö käytävässä ja sen ulkopuolella (automaattittoiminto). Jalkatilan lämmitys. Radio, jossa on CD-soitin ja MP3-liitäntä. Modulaarinen noston, ajon ja laskun katkaisujärjestelmä. Käytävän pään varmistus nopeudenalennuksella. Turvatietokoneeseen valmiiksi integroitu Jungheinrichin henkilösuojajärjestelmä (PSS) lisävarusteena. Törmäyssuojaus (kahden trukin käyttöön samassa käytävässä). Puoliautomaattinen kohteeseen ajo käytävällä varastonavigoinnin avulla. LED-työvalo ja -sisävalaistus. Jännitteenmuunnin, eri versioita (esim. päätteiden virransyöttö, tulostimet...) A4-kokoinen kirjoitusalusta. Säilytyslokero kuiteille. Nostokorkeuden esivalinta sekä automaattinen hyllytys ja aktiivinen työnnönvalvonta. Tyhjän paikan valvonta haarukan kärjessä tai kuormankäsittelylaitteessa. Jungheinrich-tiedonsiirtopäätteet, joissa on mekaaniset ja sähköiset liitännät materiaalivirran hallintajärjestelmiin. Laserskanneri pidikkeineen. Jungheinrichin trukinhallinnan tietojärjestelmä (ISM). Ohjausjärjestelmät takaavat työskentelytehon kapeakäytävissä Ohjausjärjestelmät takaavat trukin varman toiminnan, ja niiden mahdollistamat suuret ajonopeudet luovat parhaat edellytykset tehokkaalle työskentelylle. Ohjausjärjestelmien ansiosta trukin ja hyllyn välinen etäisyys voi olla äärimmäisen pieni, mikä vähentää tilan tarvetta ja poistaa kuljettajaan kohdistuvaa rasitusta tuntuvasti. Induktio-ohjauksen edut Trukin automaattinen, nopea pujottaminen ja ohjaus (turvaväli 125 mm) ilman mekaanista kuormitusta. Ohjausjohtimeen ajaminen jopa lähes suorassa kulmassa. Enintään kuuden eri taajuusalueen parametrointi. Enintään kolmen taajuuden (esim. vapautustaajuus) modulointi. Läpikuljettava tasainen lattia. Edut: yksinkertainen puhdistus ja suuri joustavuus käytettävien trukkien valinnassa. Mekaanisen ohjauksen edut Pieni työkäytävän leveys pienen turvavälin (100 mm) ansiosta.

7

8 Hyödy eduista Vaihtovirtatekniikan edelläkävijä Maailmalla on käytössä yli Jungheinrichin vaihtovirtatrukkia. Valmistajan osaaminen näkyy uusimmassa moottorija elektroniikkasukupolvessa: Suuri työskentelyteho. Pieni energiankulutus. Tehokas lämpötalous. Vähäinen huoltotarve ja kuluminen. Suuri työskentelyteho Vaihtovirtamoottorit, joissa suuri vääntömomentti. Sähäkkä kiihtyvyys, nopea nosto, dynaamiset sivuliikkeet. Rauhallinen kääntötyöntöjärjestelmä, jossa suuri työntönopeus. Ajosuunnan ja korkeuden mukaan asetettavat diagonaaliajon nopeusprofiilit. Nopeammat työprosessit synkronoidun käännön (lisävaruste) ansiosta. Säästeliästä energiataloutta Kaksinkertainen energian talteenotto regeneroivan jarrutuksen ja laskun ansiosta. Pidemmät käyttöajat yhdellä akun varauksella (jopa kahden vuoron ajan). Lyhyemmät varausajat. Aktiivinen energian-/akunhallinta. Pidempi akun käyttöikä. Akkurullat nopeaa akunvaihtoa varten. RFID-lattiaohjaus (vakio) Trukin ohjaus transponderiteknologialla. Jatkuva reitinmittaus kaikkien varastoalueiden tarkkaa tunnistamista varten. Erittäin paljon joustavuutta kytkentäja turvallisuustoiminnoissa (käytävän pään varmistus, nosto- ja ajokatkaisut, nopeudenalennukset). Ajonopeusprofiilien optimointi lattianmuotojen perusteella. Ohjaus- ja CAN-väyläjärjestelmä Kaikki liikkeet ovat parametroitavissa. Elektronisesti ohjattu vetopyöräjarru ja kuormapyörien kulumaton sähkömagneettinen monilevyjarru (ETX 515). Käyttöönotto ja huolto Nopea ja varma käyttöönotto opetusmenetelmällä. Huoltoväli käyttötuntia. Kulumattomin anturein varustettu elektroniikka. Huoltovapaa kääntökehä on kestovoideltu. Luotettava ja käytettävyydeltään erinomainen Kestävät, huoltovapaat vaihtovirtamoottorit ilman kuluvia osia. CAN-väylän ansiosta 70 prosenttia vähemmän kaapeleita ja pistokkeita. Erittäin vääntöjäykkä masto takaa suuren jäännöskantavuuden ja maston vähäisen heilumisen. Jungheinrichin varastonavigointi (lisävaruste) ETX liitetään varastonhallintajärjestelmään tiedonsiirtopäätteen tai skannerin kautta. Kapeakäytävän kohdeasematieto siirtyy suoraan trukin tietokoneelle. Automaattinen pystypaikoitus. Automaattinen vaakapaikoitus. Automaattinen hyllytys. Tehokkaat kaksoisajot. RFID-aluetunnistus estää virheajot. Joustavuutta varastoon olemassa olevaan varastonhallintajärjestelmään liittämällä sekä varaston laajennuksen yhteydessä Jungheinrich Lift Truck Oy Ahjonkulma Kerava Tel Fax Tehtaamme Saksan Norderstedtissa ja Moosburgissa ovat sertifioituja. Jungheinrich-trukit täyttävät eurooppalaiset turvallisuusvaatimukset. T_ETX 513/515_052014_fi_FI_000 info@jungheinrich.fi
