Vespa Primavera 50 4T. Vespa Primavera 125ie 150ie

Koko: px
Aloita esitys sivulta:

Download "Vespa Primavera 50 4T. Vespa Primavera 125ie 150ie"

Transkriptio

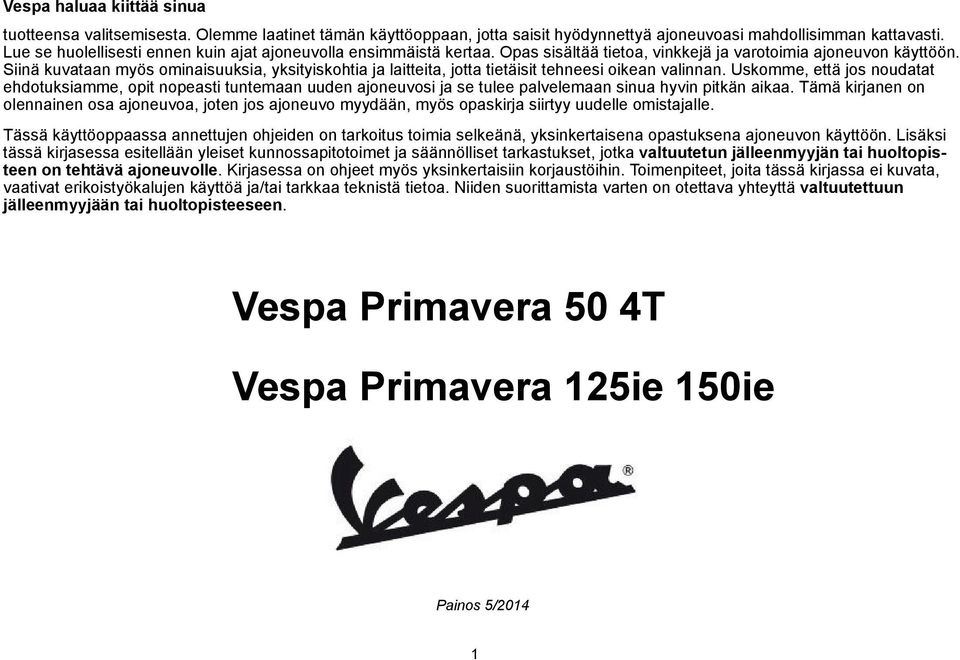

1 Vespa haluaa kiittää sinua tuotteensa valitsemisesta. Olemme laatinet tämän käyttöoppaan, jotta saisit hyödynnettyä ajoneuvoasi mahdollisimman kattavasti. Lue se huolellisesti ennen kuin ajat ajoneuvolla ensimmäistä kertaa. Opas sisältää tietoa, vinkkejä ja varotoimia ajoneuvon käyttöön. Siinä kuvataan myös ominaisuuksia, yksityiskohtia ja laitteita, jotta tietäisit tehneesi oikean valinnan. Uskomme, että jos noudatat ehdotuksiamme, opit nopeasti tuntemaan uuden ajoneuvosi ja se tulee palvelemaan sinua hyvin pitkän aikaa. Tämä kirjanen on olennainen osa ajoneuvoa, joten jos ajoneuvo myydään, myös opaskirja siirtyy uudelle omistajalle. Tässä käyttöoppaassa annettujen ohjeiden on tarkoitus toimia selkeänä, yksinkertaisena opastuksena ajoneuvon käyttöön. Lisäksi tässä kirjasessa esitellään yleiset kunnossapitotoimet ja säännölliset tarkastukset, jotka valtuutetun jälleenmyyjän tai huoltopisteen on tehtävä ajoneuvolle. Kirjasessa on ohjeet myös yksinkertaisiin korjaustöihin. Toimenpiteet, joita tässä kirjassa ei kuvata, vaativat erikoistyökalujen käyttöä ja/tai tarkkaa teknistä tietoa. Niiden suorittamista varten on otettava yhteyttä valtuutettuun jälleenmyyjään tai huoltopisteeseen. Vespa Primavera 50 4T Vespa Primavera 125ie 150ie Painos 5/2014 1

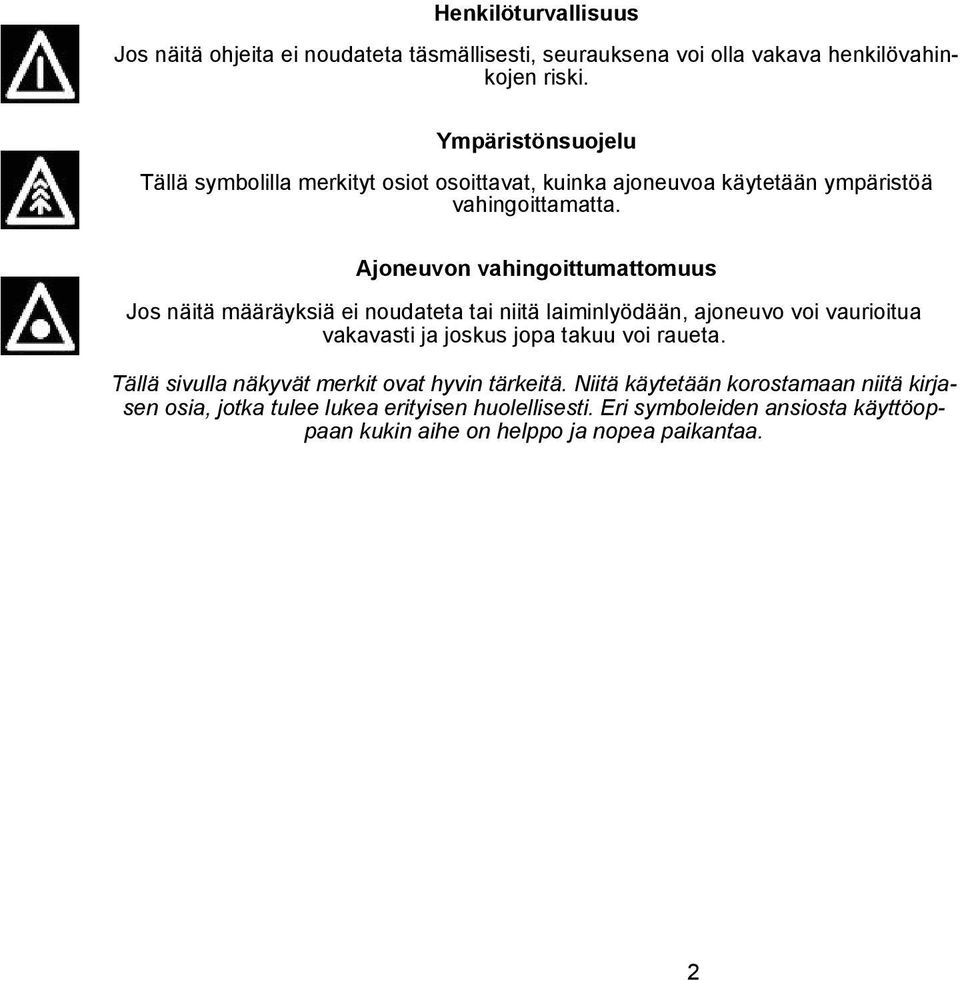

2 Henkilöturvallisuus Jos näitä ohjeita ei noudateta täsmällisesti, seurauksena voi olla vakava henkilövahinkojen riski. Ympäristönsuojelu Tällä symbolilla merkityt osiot osoittavat, kuinka ajoneuvoa käytetään ympäristöä vahingoittamatta. Ajoneuvon vahingoittumattomuus Jos näitä määräyksiä ei noudateta tai niitä laiminlyödään, ajoneuvo voi vaurioitua vakavasti ja joskus jopa takuu voi raueta. Tällä sivulla näkyvät merkit ovat hyvin tärkeitä. Niitä käytetään korostamaan niitä kirjasen osia, jotka tulee lukea erityisen huolellisesti. Eri symboleiden ansiosta käyttöoppaan kukin aihe on helppo ja nopea paikantaa. 2

3 SISÄLLYSLUETTELO Ajoneuvo...5 Mittaritaulu...6 Analoginen mittaristo...7 Digitaalinen LCD-näyttö...9 Tunti-/minuuttitoiminnon asetus...10 *MODE*-painike...11 Virtalukko...11 Ohjaustangon lukitseminen...12 Ohjaustangon vapauttaminen...12 Suuntavilkkujen kytkin...13 Äänimerkkipainike...13 Valokytkin...14 Käynnistyspainike...14 Ajonestojärjestelmä...15 Avaimet...15 Moottorin sammutuspainike...15 Ajonestolaitteen kytkennän merkkivalo...16 Polttoainesäiliö...19 Satulan avaaminen...20 Sivupaneelien avaaminen...21 Avaimet...21 Tunnisteet...22 Hansikaslokeron avaaminen...23 Laukunpidike...24 Käyttö...25 Tarkistukset...26 Tankkaaminen...26 Rengaspaine...28 Iskunvaimentimien säätö...29 Sisäänajo...30 Moottorin käynnistäminen...30 Käynnistysvaikeudet...32 Moottorin sammuttaminen...33 Katalysaattori-äänenvaimennin...33 Seisontatuki...34 Automaattivaihteisto...35 Ajoturvallisuus...35 Kunnossapito...37 Moottorin öljyntaso...38 Moottoriöljyn määrän tarkistaminen...38 Moottoriöljyn lisäys...39 Moottorin öljynvaihto...39 Napaöljyn taso...41 Renkaat...42 Sytytystulpan irrottaminen...43 Ilmansuodattimen irrottaminen...44 Toisioilmajärjestelmä...45 Jarrunesteen määrän tarkistaminen...45 Jarrunesteen lisääminen...46 Akku...48 Uuden akun käyttö...49 Pitkät seisonta-ajat...50 Sulakkeet...51 Etuvaloryhmä...54 Ajovalon säätö...56 Etusuuntavilkut...57 Takavaloyksikkö...58 Takasuuntavilkut...59 Taustapeilit...60 Etulevyjarru...60 Takarumpujarru...62 Rengasrikko...62 Ajoneuvon seisonta...63 Ajoneuvon puhdistaminen...63 Tekniset tiedot...67 Tiedot...68 Työkalusarja...74 Varaosat ja lisätarvikkeet...75 Varoitukset...76 Huolto-ohjelma...77 Huolto-ohjelmataulukko

4 4

5 VESPA PRIMAVERA Luku 01 Ajoneuvo 5

6 Mittaritaulu (01_01) 01_01 6

7 A = Virtalukko B = Satulan avauspainike (vain 125/150 cc) C = Äänimerkkipainike D = Suuntavilkun kytkin E = Takajarruvipu F = Valokytkimet G = Mittaristo H = Moottorin sammutuskytkin (vain 125/150 cc) I = Etujarruvipu L = Kaasukahva M = MODE-painike N = Käynnistyspainike Analoginen mittaristo (01_02) 7

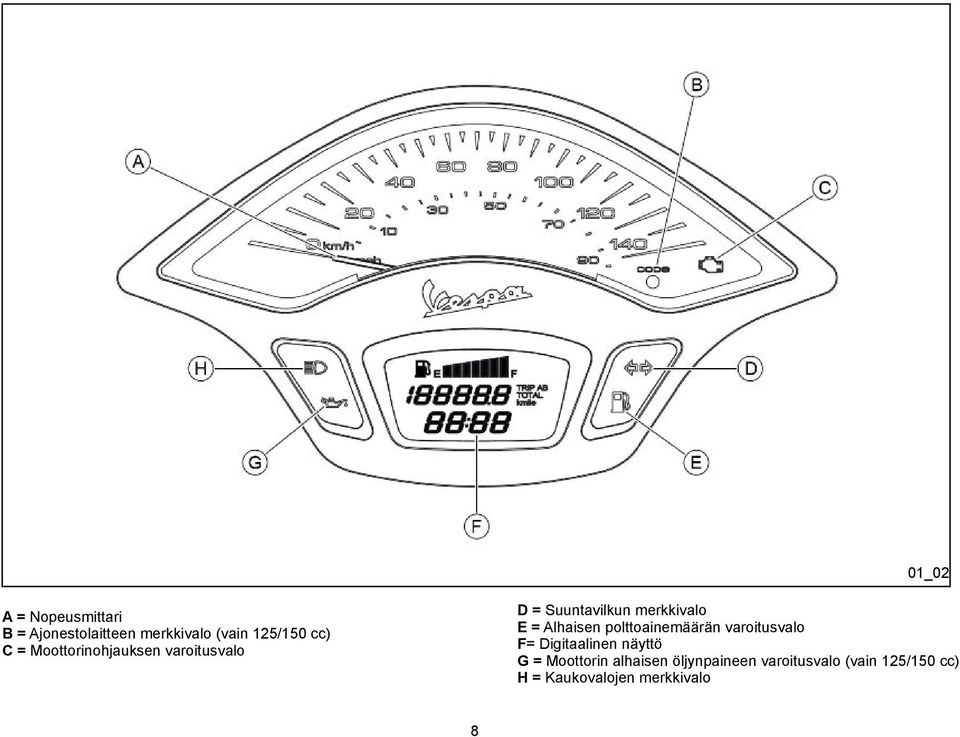

8 01_02 A = Nopeusmittari B = Ajonestolaitteen merkkivalo (vain 125/150 cc) C = Moottorinohjauksen varoitusvalo D = Suuntavilkun merkkivalo E = Alhaisen polttoainemäärän varoitusvalo F= Digitaalinen näyttö G = Moottorin alhaisen öljynpaineen varoitusvalo (vain 125/150 cc) H = Kaukovalojen merkkivalo 8

9 Digitaalinen LCD-näyttö (01_03) G = Polttoainemittari H = Matka- ja osamatkamittari I = Kello 01_03 Kun virta-avain käännetään ON-asentoon, kaikki digitaalisen näytön toiminnot syttyvät muutaman sekunnin ajaksi. MATKA- JA OSAMATKAMITTARI (H) MODE-painikkeella ohjattavassa näytössä näkyvät seuraavat toiminnot, tässä järjestyksessä: - Kokonaismatkamittari (TOTAL) - Osamatkamittari A (TRIP A) - Osamatkamittari B (TRIP B) Mittayksikkö voidaan vaihtaa (kilometreistä maileiksi) seuraavalla toimenpiteellä: - Käännä virta-avain OFF-asentoon. 9

10 - Paina MODE-painiketta. - Pidä MODE-painike pohjassa ja käännä virta-avain ON-asentoon. - Vapauta MODE-painike noin kahden sekunnin kuluttua. HUOMAUTUS NÄYTÖSSÄ LIIKKUMISESSA KÄYTETÄÄN SEURAAVIA KÄSITTEITÄ: - LYHYT PAINALLUS : PAINIKKEEN PAINAMINEN ALLE KAHDEN SEKUNNIN AJAN - PITKÄ PAINALLUS : PAINIKKEEN PAINAMINEN YLI KAHDEN SEKUNNIN AJAN Tunti-/minuuttitoiminnon asetus (01_04) Voit asettaa kellonajan tai säätää sitä seuraavasti, kun ajoneuvo on käynnissä ja virta-avain on paikallaan ja asennossa ON: 01_04 - Paina MODE-painiketta lyhyesti, kunnes näytössä näkyy matkamittarin lukema. - Siirry tuntinäyttöön pitkällä painalluksella. - Säädä tuntimäärää painamalla MODE-painiketta lyhyesti. - Asetettu arvo voidaan vahvistaa (tai nykyinen arvo kuitata) pitkällä painalluksella, jolloin siirrytään minuuttien näyttöön. - Säädä minuuttimäärää painamalla MODE-painiketta lyhyesti. - Asetettu arvo voidaan vahvistaa (tai nykyinen arvo kuitata) pitkällä painalluksella, jolloin näyttöön tulee asetettu aika. VAROITUS TURVALLISUUSSYISTÄ AIKA VOIDAAN ASETTAA VAIN, KUN AJONEUVO ON PAIKOILLAAN. 10

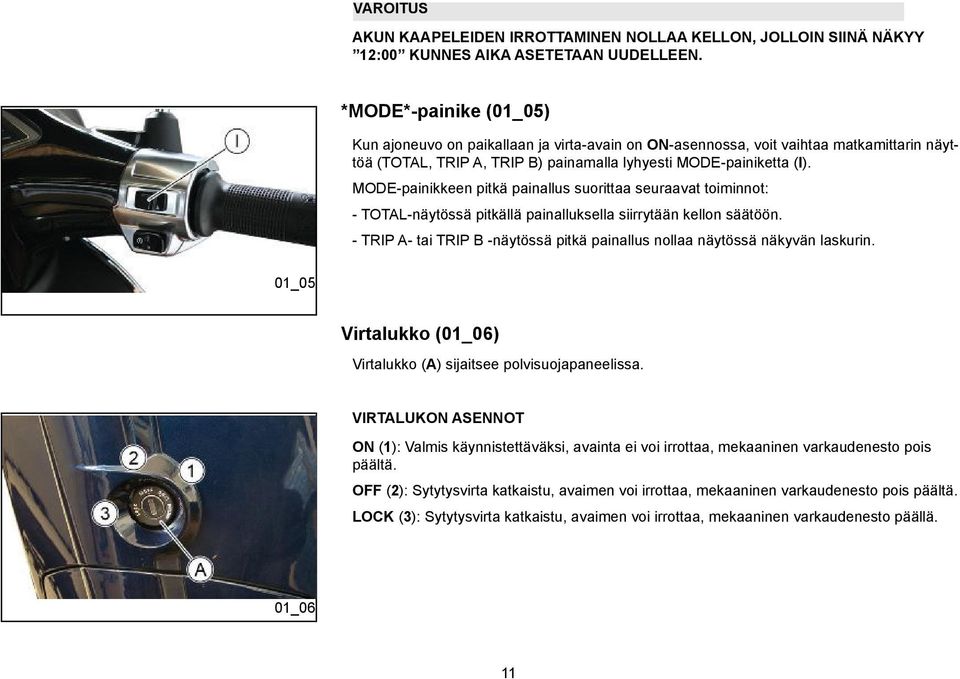

11 VAROITUS AKUN KAAPELEIDEN IRROTTAMINEN NOLLAA KELLON, JOLLOIN SIINÄ NÄKYY 12:00 KUNNES AIKA ASETETAAN UUDELLEEN. *MODE*-painike (01_05) Kun ajoneuvo on paikallaan ja virta-avain on ON-asennossa, voit vaihtaa matkamittarin näyttöä (TOTAL, TRIP A, TRIP B) painamalla lyhyesti MODE-painiketta (I). MODE-painikkeen pitkä painallus suorittaa seuraavat toiminnot: - TOTAL-näytössä pitkällä painalluksella siirrytään kellon säätöön. - TRIP A- tai TRIP B -näytössä pitkä painallus nollaa näytössä näkyvän laskurin. 01_05 Virtalukko (01_06) Virtalukko (A) sijaitsee polvisuojapaneelissa. VIRTALUKON ASENNOT ON (1): Valmis käynnistettäväksi, avainta ei voi irrottaa, mekaaninen varkaudenesto pois päältä. OFF (2): Sytytysvirta katkaistu, avaimen voi irrottaa, mekaaninen varkaudenesto pois päältä. LOCK (3): Sytytysvirta katkaistu, avaimen voi irrottaa, mekaaninen varkaudenesto päällä. 01_06 11

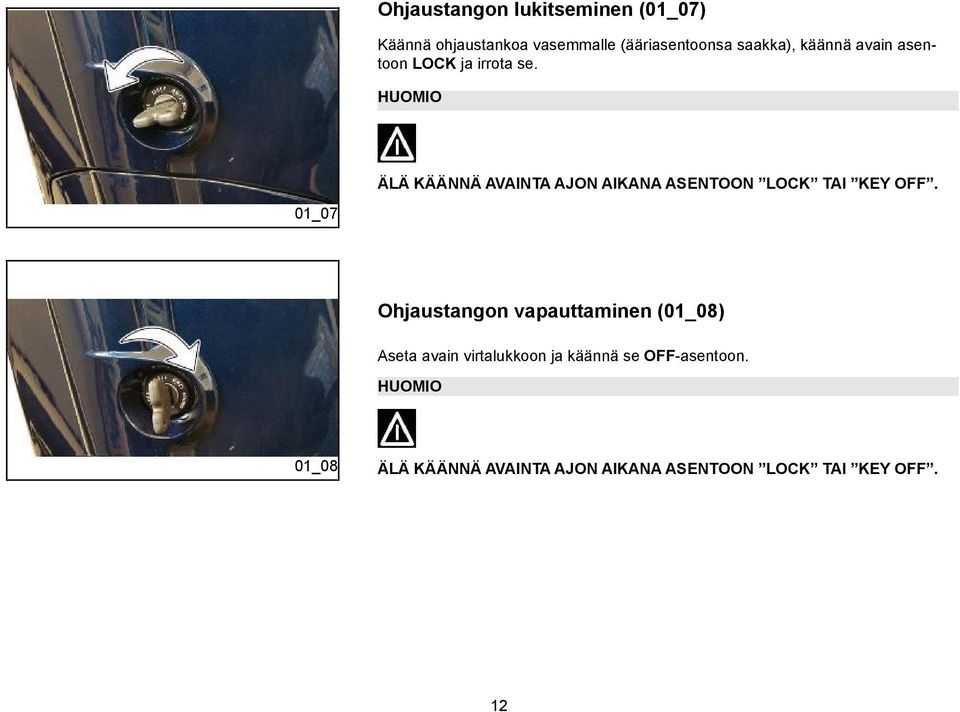

12 Ohjaustangon lukitseminen (01_07) Käännä ohjaustankoa vasemmalle (ääriasentoonsa saakka), käännä avain asentoon LOCK ja irrota se. ÄLÄ KÄÄNNÄ AVAINTA AJON AIKANA ASENTOON LOCK TAI KEY OFF. 01_07 Ohjaustangon vapauttaminen (01_08) Aseta avain virtalukkoon ja käännä se OFF-asentoon. 01_08 ÄLÄ KÄÄNNÄ AVAINTA AJON AIKANA ASENTOON LOCK TAI KEY OFF. 12

13 Suuntavilkkujen kytkin (01_09) Vasemmat suuntavilkut syttyvät, kun suuntavilkkujen kytkintä (C) käännetään vasemmalle asentoon 1. Oikeat suuntavilkut syttyvät, kun suuntavilkkujen kytkintä (C) käännetään oikealle asentoon 2. Suuntavilkkujen kytkin (C) kääntyy automaattisesti asentoon 0 ja kytketty toiminto jää voimaan. 01_09 Voit peruuttaa toiminnon ja sammuttaa suuntavilkut painamalla kytkintä (C). Äänimerkkipainike (01_10) Anna äänimerkki painamalla B-painiketta. 01_10 13

14 Valokytkin (01_11) Kun valokytkin (E) on asennossa 1, lähivalo palaa. Asento 2 kytkee kaukovalon. 01_11 ÄLÄ ASETA TAI KULJETA ESINEITÄ JA/TAI VAATTEITA ETUVALAISIMEN PÄÄLLÄ, KUN AJOVALOT ON KYTKETTY PÄÄLLE TAI POIS PÄÄLTÄ. TÄMÄN VAROTOIMEN LAIMINLYÖNTI VOI AIHEUTTAA YLIKUUMENEMISEN JA SEN SEURAUKSENA LASIN SULAMISEN. Käynnistyspainike (01_12) Käynnistä moottori vetämällä jompaa kumpaa jarruvipua ja painamalla käynnistyspainiketta L. 01_12 14

15 Moottorin sammutuspainike (01_13) (vain 125/150 cc) Kun hätäpysäytyskytkin (H) on asetettu asentoon 1 (OFF), moottoria ei voi käynnistää tai se sammuu. Moottori voidaan käynnistää asennossa 2 (RUN). 01_13 KÄYTÄ MOOTTORIN PYSÄYTYSKYTKINTÄ AJON AIKANA VAIN HÄTÄTILAN- TEESSA. Ajonestojärjestelmä (vain 125/150 cc) Varkaudeneston parantamiseksi ajoneuvossa on elektroninen PIAGGIO IMMOBI- LIZER -moottorilukitus, joka aktivoituu automaattisesti kun virta-avain poistetaan. Käynnistyksen yhteydessä PIAGGIO IMMOBILIZER -järjestelmä tarkistaa käynnistysavaimen ja antaa luvan ajoneuvon käynnistykseen vain, jos ajonestojärjestelmä tunnistaa avaimen. Avaimet (01_14, 01_15, 01_16) (vain 125/150 cc) Ajoneuvon mukana toimitetaan kahdentyyppisiä avaimia. Ruskeapäinen A-avain on MASTER-avain. Tätä avainta toimitetaan vain yksi kappale, ja se tarvitaan kaikkien muiden avaimien ohjelmointiin sekä jälleenmyyjän tekemiin huoltotoimenpiteisiin. Suosittelemme siksi käyttämään sitä vain erikoistilanteissa. Sinistä avainta B (toimitetaan yksi kappale) käytetään normaaliin toimintaan ja käynnistykseen. Avainten mukana toimitetaan KOODIKORTTI, johon on painettu avainten mekaaninen koodi. 01_14 15

16 (Vain 125/150 cc:) VAROITUS RUSKEAN AVAIMEN KATOAMINEN ESTÄÄ PIAGGIO IMMOBILIZER -JÄRJES- TELMÄN JA MOOTTORIN OHJAUSYKSIKÖN KORJAAMISEN MYÖHEMMIN. VAROITUS 01_15 ON SUOSITELTAVAA SÄILYTTÄÄ KOODIKORTTIA JA RUSKEAPÄISTÄ AVAIN- TA TURVALLISESSA PAIKASSA (EI AJONEUVOSSA). 01_16 Ajonestolaitteen kytkennän merkkivalo (01_17) (vain 125/150 cc) PIAGGIO IMMOBILIZER -järjestelmän aktivointi ilmaistaan vilkkuvalla varoitusvalolla (B) (Katso osiota Analoginen mittaristo ). Jotta vähennetään akun purkautumista, merkkivalo-led sammuu automaattisesti toimittuaan jatkuvasti 48 tuntia. Jos järjestelmä vikaantuu, LED-vilkuntakuviot kertovat valtuutetulle huoltopisteelle havaitun vian tyypistä. 01_17 16

17 Toiminta Suojausjärjestelmä aktivoi ajonestojärjestelmän aina, kun virta-avain irrotetaan asennossa OFF tai LOCK. Virta-avaimen kääntäminen asentoon ON kytkee moottorin lukituksen pois, jos turvajärjestelmä tunnistaa avaimen lähettämän koodin. Jos koodia ei tunnisteta (tämän ilmaisee se, että ajonestolaitteen varoitusvalo palaa pysyvästi kun mittaristo on päällä), käännä avain ensin asentoon OFF ja sitten asentoon ON. Jos lukitus ei avaudu, kokeile toista mukana toimitettua avainta (ruskea). Jos moottori ei vieläkään käynnisty, ota yhteyttä valtuutettuun huoltopisteeseen, jossa on tarvittava laitteisto järjestelmän tunnistukseen ja korjaamiseen. Ajonestolaite aktivoituu myös, jos moottori sammutetaan sammutuskytkimestä. Tämä tapahtuu silloinkin, kun virta-avain on ON-asennossa. Tarvittaessa lisäavaimia on syytä muistaa, että kaikki avaimet (enintään kolme) on ohjelmoitava, riippumatta siitä, ovatko ne uusia vai jo hallussasi. Vie ruskea avain sekä kaikki tarvittavat siniset avaimet valtuutettuun huoltopisteeseen. Muistista poistetaan sellaisten avainten koodit, joita ei toimiteta uutta ohjelmointia varten. Hävitetyillä avaimilla ei tämän jälkeen voi käynnistää moottoria. VAROITUS JOKAISELLA AVAIMELLA ON OMA YKSILÖLLINEN KOODINSA, JOKA PITÄÄ TALLENTAA JÄRJESTELMÄN OHJAUSYKSIKÖN MUISTIIN. VOIMAKKAAT ISKUT VOIVAT VAIKUTTAA AVAIMEN SÄHKÖISIIN KOM- PONENTTEIHIN. JOS AJONEUVO MYYDÄÄN, ON ERITTÄIN TÄRKEÄÄ, ETTÄ UUDELLE OMISTA- JALLE ANNETAAN RUSKEA AVAIN (JA KAIKKI MUUT AVAIMET) SEKÄ KOODI- KORTTI. 17

18 Ajonestojärjestelmän ohjelmointi Alla on kuvattu toimenpide, jota noudattamalla voidaan ohjelmoida PIAGGIO IMMOBILISER -järjestelmä ja/tai tallentaa muita avainkoodeja. Toimenpiteen aloitus ruskea avain Aseta ruskea avain virtalukkoon (OFF-asennossa) ja käännä se ON-asentoon. Kun 1 3 sekuntia on kulunut, käännä avain takaisin OFF-asentoon ja vedä se ulos. Välivaihe sininen avain Poistettuasi ruskean avaimen aseta sininen avain virtalukkoon 10 sekunnin kuluessa ja käännä se nopeasti ON-asentoon. Kun 1 3 sekuntia on kulunut, käännä avain takaisin OFF-asentoon ja vedä se ulos. Tällä tavoin voidaan ohjelmoida enintään kolme sinistä avainta toistamalla yllä kuvattu toimenpide ja noudattamalla ilmoitettuja aikoja. Viimeinen vaihe ruskea avain Poistettuasi viimeisen sinisen avaimen virtalukosta aseta ruskea avain takaisin ja käännä se ON-asentoon (suorita toimenpide 10 sekunnin kuluessa edellisen avaimen poistamisesta). Jätä avain tähän asentoon 1 3 sekunnin ajaksi ja palauta se sitten OFF-asentoon. Oikean ohjelmoinnin tarkistus Aseta ruskea avain paikalleen ja kytke lähetin pois käytöstä (ts. käännä avaimen päätä 90 ). Käännä sitten avain ON-asentoon. Yritä käynnistää moottori. Varmista, että moottori ei käynnisty. Aseta sininen avain paikalleen ja toista käynnistystoimenpide. Tarkista, että moottori käynnistyy. VAROITUS JOS MOOTTORI KÄYNNISTYY RUSKEALLA AVAIMELLA (JA LÄHETIN POISKYTKETTYNÄ) TAI JOS OHJELMOINNIN AIKANA ON TEHTY VIRHE, TOIMENPIDE PITÄÄ TOISTAA ALUSTA ASTI UUDELLEEN. 18

19 Polttoainesäiliö (01_13) Polttoainesäiliön korkki (A) on satulan alla. Pääset käsiksi siihen kallistamalla satulaa eteenpäin. 01_13 TANKKAUKSEN AIKANA VÄLTÄ SÄHKÖLAITTEIDEN JA/TAI MATKAPUHELIMEN KÄYT- TÖÄ. NE VOIVAT AIHEUTTAA POLTTOAINEHÖYRYJEN SYTTYMISEN, MIKÄ SAATTAA VAHINGOITTAA OMAISUUTTA JA/TAI AIHEUTTAA HENKILÖVAHINKOJA. VAROITUS TANKATESSASI ASETA SUUTIN KOKONAAN SÄILIÖN SISÄÄN. KUN TANK- KAUS PYSÄHTYY ENSIMMÄISEN KERRAN, LOPETA TANKKAAMINEN ÄLÄKÄ JATKA SITÄ. NÄIN VÄLTETÄÄN POLTTOAINEEN ROISKUMINEN, JOTA VOI ESIINTYÄ MYÖS TANKKAAMISEN JÄLKEEN. PYRI VÄLTTÄMÄÄN POLTTOAINEEN ROISKUMISTA TANKKAAMISEN AIKANA. SE VOI VAHINGOITTAA ESINEITÄ JA/TAI AIHEUTTAA HENKILÖVAHINKOJA TAI TULIPALON VAARAN. HUOMAUTUS KUN AJONEUVO ON PYSÄHTYNEENÄ JA MOOTTORI ON LÄMMIN, SIITÄ SAATTAA SÄÄNNÖLLISESTI KUULUA ÄÄNTÄ, KUNNES MOOTTORI JÄÄHTYY. TÄMÄ EI OLE HÄIRIÖ, VAAN LAITTEESSA OLEVIEN VENTTIILIEN NORMAALIA TOIMINTAA. 19

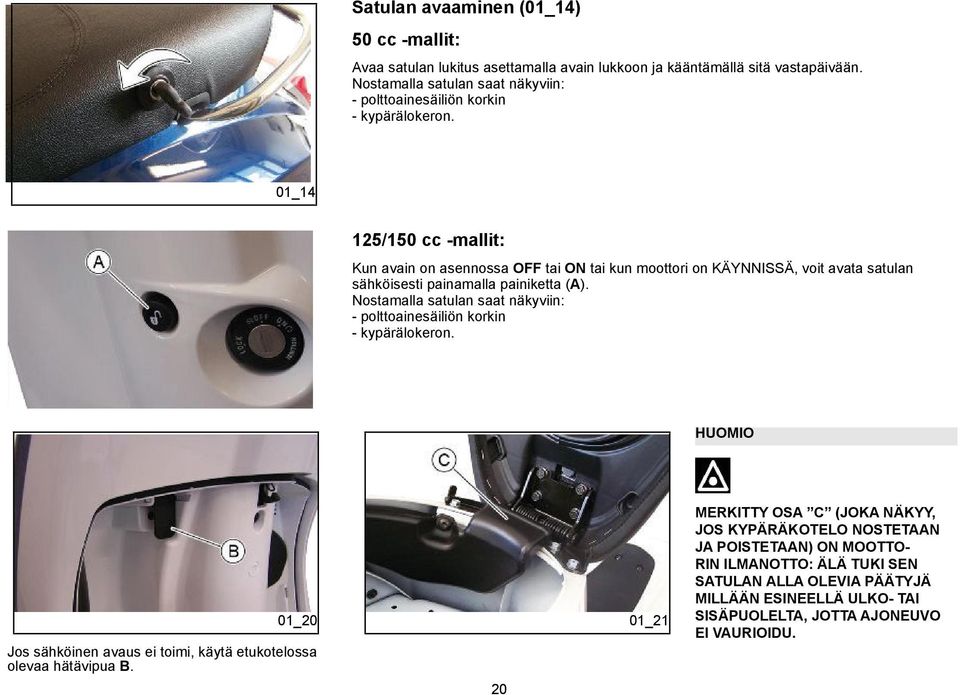

20 Satulan avaaminen (01_14) 50 cc -mallit: Avaa satulan lukitus asettamalla avain lukkoon ja kääntämällä sitä vastapäivään. Nostamalla satulan saat näkyviin: - polttoainesäiliön korkin - kypärälokeron. 01_14 125/150 cc -mallit: Kun avain on asennossa OFF tai ON tai kun moottori on KÄYNNISSÄ, voit avata satulan sähköisesti painamalla painiketta (A). Nostamalla satulan saat näkyviin: - polttoainesäiliön korkin - kypärälokeron. Jos sähköinen avaus ei toimi, käytä etukotelossa olevaa hätävipua B. 01_20 01_21 20 MERKITTY OSA C (JOKA NÄKYY, JOS KYPÄRÄKOTELO NOSTETAAN JA POISTETAAN) ON MOOTTO- RIN ILMANOTTO: ÄLÄ TUKI SEN SATULAN ALLA OLEVIA PÄÄTYJÄ MILLÄÄN ESINEELLÄ ULKO- TAI SISÄPUOLELTA, JOTTA AJONEUVO EI VAURIOIDU.

21 Sivupaneelien avaaminen (01_15, 01_16, 01_17) Irrota etukate seuraavasti: - Irrota merkki varoen vahingoittamasta ajoneuvon koria. 01_15 - Avaa kiinnitysruuvi. - Käännä ohjaustanko toiseen reunaansa. - Irrota etukate vetämällä alaspäin ja vapauta kielekkeet. 01_16 01_17 Avaimet (01_18) Ajoneuvon mukana toimitetaan kaksi avainta (toinen on vara-avain), joilla voi käynnistää moottorin ja avata satulalokeron. Avaimissa on lipuke, johon on merkitty tunnistekoodi jäljennösten tilaamista varten. VAROITUS SUOSITTELEMME SÄILYTTÄMÄÄN JÄLJENNÖSAVAINTA JA SEN KOODIA TURVALLISESSA PAIKASSA, EI AJONEUVOSSA. 01_18 21

22 Tunnisteet (01_19, 01_20) Tunnistenumerot koostuvat runkoon ja moottoriin stanssatusta etuliitteestä ja numerosta. Nämä numerot on merkittävä varaosatilaukseen. Suosittelemme tarkistamaan, että ajoneuvoon stanssatut etuliite ja runkonumero vastaavat ajoneuvon asiakirjoihin merkittyjä tunnisteita. MUISTA, ETTÄ TUNNISTENUMEROIDEN MUUTTAMINEN VOI JOHTAA VAKAVIIN RIKOSOIKEUDELLISIIN SEURAAMUKSIIN (AJONEUVON TAKAVARIKOINTI JNE.). Rungon numero Rungon numero (A) on stanssattu polttoainesäiliön lähelle. Voit lukea sen toimimalla seuraavasti: - Nosta satula. - Nosta kypärälokero pois. 01_19 22

23 Moottorin numero Moottorin numero (B) on stanssattu vasemman takaiskunvaimentimen alatuen lähelle. 01_20 Hansikaslokeron avaaminen (01_21) Kun avain on asennossa OFF tai ON, voit avata lokeron painamalla sitä. Kun avain on asennossa LOCK, hansikaslokero on lukittu. 01_21 23

24 Laukunpidike (01_22) Laukuille tarkoitettu koukku on satulan päädyssä. Jos haluat käyttää koukkua, liu'uta se esiin etukautta. Suurin kuormitus: 1,5 kg 01_22 KÄYTTÄJÄN TURVALLISUUDEN VUOKSI KULJETETTAVA KUORMA EI SAA ULOTTUA AJONEUVON ÄÄRIVIIVOJEN ULKOPUOLELLE TAI HAITATA AJOA MILLÄÄN TAVOIN. 24

25 Vespa Primavera 50 4T Vespa Primavera 125ie 150ie Luku 02 Käyttö 25

26 Tarkistukset (02_01) 02_01 Tarkista ennen ajoneuvon käyttöä, että: 1. Polttoainesäiliö on täynnä. 2. Takanavan öljymäärä on oikea. 3. Moottorin öljymäärä on oikea (katso osiota Moottorin öljymäärä ). 4. Renkaissa on riittävästi ilmaa. 5. Ajovalot, takavalo ja suuntavilkut toimivat oikein. 6. Etu- ja takajarrut toimivat oikein. Tankkaaminen (02_02) Täytä polttoainesäiliö (A) lyijyttömällä bensiinillä (oktaaniluku vähintään 95). Kun polttoaineen taso laskee matalalle, mittariston varoitusvalo syttyy. 02_02 SAMMUTA MOOTTORI ENNEN BENSIININ TANKKAAMISTA. BENSIINI ON ERITTÄIN HERKÄSTI SYTTYVÄÄ. ÄLÄ LÄIKYTÄ BENSIINIÄ POLTTOAINESÄI- LIÖSTÄ TAI TANKKAAMISEN YHTEYDESSÄ. ÄLÄ VIE AVOTULTA TAI SAVUKKEITA POLTTOAINESÄILIÖN SUUAUKON LÄ- HEISYYTEEN: TULIPALON VAARA. VÄLTÄ MYÖS HAITALLISTEN HÖYRYJEN HENGITTÄMISTÄ. 26

27 TANKKAUKSEN AIKANA VÄLTÄ SÄHKÖLAITTEIDEN JA/TAI MATKAPUHELIMEN KÄYTTÖÄ. NE VOIVAT AIHEUTTAA POLTTOAINEHÖYRYJEN SYTTYMISEN, MIKÄ SAATTAA VAHINGOITTAA OMAISUUTTA JA/TAI AIHEUTTAA HENKILÖ- VAHINKOJA. VAROITUS TANKATESSASI ASETA SUUTIN KOKONAAN SÄILIÖN SISÄÄN. KUN TANKKAUS PYSÄHTYY ENSIMMÄISEN KER- RAN, LOPETA TANKKAAMINEN ÄLÄKÄ JATKA SITÄ. NÄIN VÄLTETÄÄN POLTTOAINEEN ROISKUMINEN, JOTA VOI ESIINTYÄ MYÖS TANKKAAMISEN JÄLKEEN. PYRI VÄLTTÄMÄÄN POLTTOAINEEN ROISKUMISTA TANKKAAMISEN AIKANA. SE VOI VAHINGOITTAA ESINEITÄ JA/ TAI AIHEUTTAA HENKILÖVAHINKOJA TAI TULIPALON VAARAN. Ominaisuus Polttoainesäiliön tilavuus 6,4 ± 0,1 l HUOMAUTUS KUN AJONEUVO ON PYSÄHTYNEENÄ JA MOOTTORI ON LÄMMIN, SIITÄ SAATTAA SÄÄNNÖLLISESTI KUULUA ÄÄN- TÄ, KUNNES MOOTTORI JÄÄHTYY. 27

28 TÄMÄ EI OLE HÄIRIÖ, VAAN LAITTEESSA OLEVIEN VENTTIILIEN NORMAA- LIA TOIMINTAA. Rengaspaine (02_03) Tarkista rengaspaineet huolto-ohjelmataulukon mukaisesti. 02_03 RENGASPAINEET TULEE TARKISTAA RENKAAN OLLESSA KYLMÄ. VIRHEEL- LINEN RENGASPAINE AIHEUTTAA RENKAAN EPÄNORMAALIA KULUMISTA JA TEKEE AJAMISESTA VAARALLISTA. RENKAAT ON VAIHDETTAVA, KUN PINTAKUVIOINTI ON KULUNUT YLI LAKISÄÄ- TEISTEN KULUNEISUUSRAJOJEN. RENKAIDEN TÄYTTÖPAINE Eturenkaan paine Takarenkaan paine 1,6 bar 1,8 bar RENKAAT Eturengas Takarengas Sisärenkaaton, 110/ L Sisärenkaaton, 120/ L 28

29 Iskunvaimentimien säätö (02_04, 02_05) 02_04 Jousen esijännitys voidaan säätää neljään eri asentoon käyttämällä iskunvaimentimen alaosassa olevaa rengasmutteria sekä mukana toimitettua avainta. Asento 1: pienin esijännitys: vain kuljettaja Asento 2: keskitason esijännitys: vain kuljettaja Asento 3: keskitason esijännitys: kuljettaja ja matkustaja Asento 4: suurin esijännitys: kuljettaja, matkustaja ja matkatavaroita. Säätöä varten tarvitaan työkalusarjaan kuuluva erikoisavain. Jousen esijännitys lisääntyy, kun rengasmutteria käännetään suuntaan A ja vähenee, kun rengasmutteria käännetään suuntaan B. JOS JOUSITUKSEN ESIJÄNNITYS EI OLE SÄÄDETTY OIKEIN KULJETTAJAL- LE JA MAHDOLLISELLE MATKUSTAJALLE, AJOMUKAVUUS JA OHJAUKSEN TARKKUUS VOIVAT ALENTUA. 02_05 VAROITUS LOUKKAANTUMISEN VÄLTTÄMISEKSI SUOSITTELEMME SUOJAKÄSINEI- DEN KÄYTTÖÄ TÄMÄN TOIMENPITEEN AIKANA. 29

30 Sisäänajo (02_04) VAROITUS 02_04 ENSIMMÄISEN KM:N AIKANA AJONOPEUS SAA OLLA ENINTÄÄN 80 % AJO- NEUVON ENIMMÄISNOPEUDESTA. VÄLTÄ AJAMASTA TÄYDELLÄ KAASULLA TAI PITKIÄ TIEOSUUKSIA TASAISELLA AJONOPEUDELLA. ENSIMMÄISEN KM:N JÄLKEEN VOIT NOSTAA AJONOPEUTTA ASTEITTAIN AINA ENIMMÄISNOPEUTEEN SAAKKA. Moottorin käynnistäminen (02_05, 02_06, 02_07, 02_08) 02_05 Ajoneuvossa on keskipakoiskytkimellä varustettu automaattivaihteisto. Sen toiminnan vuoksi moottori on aina käynnistettävä siten, että kaasu on tyhjäkäyntiasennossa. Voit lähteä liikkeelle paikaltaan kääntämällä kaasukahvaa asteittain. Ajoneuvossa on bensiiniventtiili ja käynnistin, jotka kytkeytyvät päälle automaattisesti heti kun moottori käynnistetään. Moottorin käynnistämistä varten: - Aseta ajoneuvo keskituelle ja varmista, ettei takapyörä kosketa maata. - Aseta avain virtalukkoon ja käännä se asentoon ON. - Vedä etujarruvipua (B) tai takajarruvipua (C) ja paina käynnistyspainiketta (A) samalla kun varovasti käännät kaasukahvaa. 30

31 ÄLÄ TEE NÄITÄ TOIMENPITEITÄ SULJETUISSA TILOISSA, SILLÄ PAKOKAA- SUT OVAT MYRKYLLISIÄ. 02_06 KOSKA KATALYSAATTORIN LÄMPÖTILA VOI NOUSTA KORKEAKSI, HUO- LEHDI AINA AJONEUVOA PYSÄKÖIDESSÄSI, ETTÄ PAKOPUTKI EI JOUDU KOSKETUKSIIN HERKÄSTI SYTTYVIEN AINEIDEN KANSSA. NÄIN VÄLTÄT VAKAVIEN PALOVAMMOJEN RISKIN. 02_07 02_08 31

32 Käynnistysvaikeudet (02_09) 02_09 Jos käynnistyksessä ilmenee ongelmia, voit noudattaa ala olevia ohjeita: 1. Moottori tulvinut Aseta ajoneuvo keskituen varaan ja tarkista, että takapyörä ei kosketa maata. Avaa kaasu kokonaan ja paina käynnistinpainiketta viiden sekunnin ajan. Pidä sitten viiden sekunnin tauko. Jos moottori ei käynnisty muutaman yrityksen jälkeen, odota muutama minuutti ja toista yllä olevat toimenpiteet. Älä missään tapauksessa käytä käynnistinmoottoria yli 20 sekunnin ajan yrittäessäsi käynnistää moottoria. 2. Akun tai käynnistinmoottorin tehon puute Aseta ajoneuvo tukensa varaan. Varmista, että takapyörä ei kosketa maata, käännä virtalukko ON-asentoon ja käytä käynnistinpoljinta D. 3. Polttoainesäiliö on tyhjä Tankattuasi käynnistä moottori siten, että käynnistinpainiketta painetaan kaasun ollessa minimiasennossa. Tällöin bensiinihanan imu on suurin mahdollinen. Jos moottori ei käynnisty edes yllä kuvattujen vaiheiden jälkeen, ota yhteyttä valtuutettuun huoltopisteeseen. ASETA AJONEUVO AINA TUKENSA VARAAN ENNEN KÄYNNISTINPOLKIMEN KÄYTTÖÄ. VAROITUS PEUKALOINTI VOI AIHEUTTAA MOOTTORIN VAKAVAN TOIMINTAHÄIRIÖN. 32

33 Moottorin sammuttaminen (02_10) Pysäytettyäsi ajoneuvon ja vapautettuasi kaasukahvan käännä virta-avain OFFasentoon (avain voidaan irrottaa). 02_10 KOSKA KATALYSAATTORIN LÄMPÖTILA VOI NOUSTA KORKEAKSI, I ÄÄ- NENVAIMENTIMEN SIJAINTI PYSÄKÖIDESSÄSI AJONEUVOA: JOTTA VÄLTETÄÄN VAKAVIEN PALOVAMMOJEN TAI TULIPALON VAARA, ÄÄNENVAIMENNIN EI SAA KOSKETTAA PALAVIA MATERIAALEJA. ÄLÄ SAMMUTA MOOTTORIA AJONEUVON LIIKKUESSA. PALAMATONTA POLT- TOAINETTA VOI JOUTUA KATALYSAATTORIIN JA SYTTYÄ PALAMAAN, JOLLOIN KATALYSAATTORI YLIKUUMENEE JA VOI TUHOUTUA. Katalysaattori-äänenvaimennin (02_11) KATALYSAATTORI-ÄÄNENVAIMENTIMEEN TEHDYT MUUTOKSET VOIVAT VAHINGOITTAA MOOTTORIA. 02_11 33

34 KOSKA KATALYSAATTORIN LÄMPÖTILA VOI NOUSTA KORKEAKSI, I ÄÄNENVAIMENTIMEN SIJAINTI PYSÄKÖIDESSÄSI AJONEUVOA: JOTTA VÄL- TETÄÄN VAKAVIEN PALOVAMMOJEN TAI TULIPALON VAARA, ÄÄNENVAIMEN- NIN EI SAA KOSKETTAA PALAVIA MATERIAALEJA. Seisontatuki (02_12) Keskituki Paina jalallasi keskituen haarukkaa (A) samalla, kun nostat ajoneuvoa taaksepäin ohjaustangosta kiinni pitäen. 02_12 PYSÄKÖI MOOTTORIPYÖRÄ TURVALLISELLE JA TASAISELLE ALUSTALLE. KOSKA KATALYSAATTORIN LÄMPÖTILA VOI NOUSTA KORKEAKSI, HUO- LEHDI AINA AJONEUVOA PYSÄKÖIDESSÄSI, ETTÄ PAKOPUTKI EI JOUDU KOSKETUKSIIN HERKÄSTI SYTTYVIEN AINEIDEN KANSSA. NÄIN VÄLTÄT VAKAVIEN PALOVAMMOJEN RISKIN. 34

35 Automaattivaihteisto (02_13) 02_13 Jotta ajaminen olisi helppoa ja miellyttävää, ajoneuvossa on automaattivaihteisto ja keskipakoiskytkin. Moottorin käyntinopeus ja välittyvä vääntö on säädetty niin, että sekä kiihtyvyys että polttoainetaloudellisuus olisivat parhaita mahdollisia niin tasamaalla kuin ylämäessäkin. Jos joudut pysähtymään ylämäessä (liikennevalot, ruuhka tms.), pidä ajoneuvo paikallaan jarrujen avulla ja anna moottorin käydä joutokäynnillä. Ajoneuvon pitäminen paikallaan moottorin avulla voi ylikuumentaa kytkimen. Ongelma johtuu kytkimen osien välisestä kitkasta. Siksi suosittelemme välttämään tilanteita, joissa kytkin luistaa ja sen seurauksena ylikuumenee (yllä mainittujen tilanteiden lisäksi esim. jyrkkään ylämäkeen ajaminen täydellä kuormalla tai liikkeelle lähteminen yli 25 % jyrkässä mäessä jne.): 1. Älä jatka ajoa kyseisissä olosuhteissa. 2. Anna kytkimen jäähtyä käyttämällä moottoria joutokäynnillä muutaman minuutin ajan. Ajoturvallisuus (02_14) 02_14 Alla on yksinkertaisia vinkkejä, joiden avulla voit käyttää ajoneuvoasi päivittäin turvallisemmin. Turvallisen ajamisen perustana ovat taitosi ja mekaaniset tietosi. Suosittelemme harjoittelemaan ajamista muualla kuin liikenteessä, jotta opit tuntemaan ajoneuvosi kunnolla. 1. Ennen kuin lähdet ajamaan, muista pukea kypärä ja kiinnittää se oikein. 2. Kun tien pinta on huonokuntoinen, alenna nopeutta ja aja varovasti. 3. Jarrujen teho voi olla aluksi alhaisempi, kun olet ajanut pitkään märällä tiellä jarruttamatta. Tällaisissa olosuhteissa kannattaa käyttää jarrua aina ajoittain. 4. Älä tee kovaa jarrutusta märällä, päällystämättömällä tai liukkaalla tiellä. 35

36 5. Älä lähde liikkeelle nousemalla ajoneuvon kyytiin, kun se on vielä seisontatuellaan. Takapyörä ei saa pyöriä, kun se koskettaa maata, sillä muuten liikkeellelähtö on äkillinen. 6. Jos ajoneuvoa käytetään esim. hiekkaisilla, mutaisilla, lumisilla tai suolatuilla teillä, puhdista jarrulevy säännöllisesti miedolla pesuaineella, jotta hiovat aineet eivät kerääntyisi reikiin. Jos näin käy, jarrupalat voivat kulua nopeasti. AJA AINA TAITOJESI MUKAISESTI. ALKOHOLIN, HUUMEIDEN JA TIETTYJEN LÄÄKEAINEIDEN VAIKUTUKSEN ALAISENA AJAMINEN ON ÄÄRIMMÄISEN VAARALLISTA. KAIKENLAINEN AJONEUVON SUORITUSKYKYYN VAIKUTTAMINEN, KUTEN ALKUPERÄISTEN RAKENNEOSIEN PEUKALOINTI, ON LAIN NOJALLA EHDOTTOMASTI KIELLETTYÄ. AJONEUVO EI TÄLLÖIN VASTAA ALKUPERÄISTÄ TYYPPIHYVÄKSYNTÄÄ JA SILLÄ AJAMINEN ON VAARALLISTA. ÄLÄ SÄÄDÄ PEILEJÄ AJON AIKANA. TÄMÄ VOI JOHTAA AJONEUVON HALLINNAN MENETTÄMISEEN. VAROITUS ONNETTOMUUKSIEN VÄLTTÄMISEKSI AJA ERITTÄIN VAROVAISESTI ASENNETTUASI LISÄVARUSTEITA TAI KULJETTAESSASI MATKATAVAROITA. LISÄTARVIKKEIDEN JA MATKATAVAROIDEN LISÄÄMINEN VOI VÄHENTÄÄ SKOOTTERIN VAKAUTTA JA SUORITUSKYKYÄ JA TEHDÄ AJAMISESTA VAARALLISTA. (KATSO OSIOTA VARA- OSAT JA LISÄTARVIKKEET ) 36

37 Vespa Primavera 50 4T Vespa Primavera 125ie 150ie Luku 3 Kunnossapito 37

38 Moottorin öljyntaso Nelitahtimoottoreissa moottoriöljyä käytetään venttiilikoneiston ja laakerien voiteluun sekä jäähdytykseen. Jos öljyä ei ole tarpeeksi, moottori voi vaurioitua vakavasti. Öljyn suorituskyvyn heikkeneminen ja vähäinen öljynkulutus ovat normaaleita nelitahtimoottorin ominaisuuksia. Öljynkulutukseen voivat erityisesti vaikuttaa ajoneuvon käyttöolosuhteet (ts. öljynkulutus lisääntyy, jos ajoneuvolla ajetaan pääosin täyskaasulla). Jotta ongelmia ei ilmenisi, suosittelemme tarkistamaan öljymäärän joka kerta, kun ajoneuvoa käytetään. Moottoriöljyn määrän tarkistaminen (03_01, 03_02) Aina kun ajoneuvoa käytetään, tarkista silmämääräisesti moottoriöljyn määrä moottorin ollessa kylmä (avattuasi ensin kokonaan öljykorkin/mittatikun). Öljymäärän tulee olla mittatikun (A) MAX- ja MIN-merkkien välissä. Öljyä tarkistettaessa ajoneuvon on oltava keskitukensa varassa tasaisella vaakapinnalla. Jos tarkistus tehdään ajoneuvon käytön jälkeen ja moottorin ollessa kuuma, öljymäärä on pienempi. Tee tarkistus oikein ja odota vähintään 10 minuuttia moottorin sammutuksen jälkeen, jotta saat selville todellisen öljymäärän. 03_01 38

39 03_02 MOOTTORIN ÖLJYTILAVUUS Moottoriöljy ~ 850 cm³ Moottoriöljyn lisäys Moottoriöljyä tulee lisätä tason tarkistamisen jälkeen, ja joka tapauksessa siten, ettei öljypinta koskaan ylitä MAX-tasoa. Vie ajoneuvo valtuutettuun huoltopisteeseen moottoriöljyn tarkistusta ja lisäämistä varten huolto-ohjelmataulukossa ilmoitettuina ajankohtina. Moottorin öljynvaihto Kun moottoriöljy ja öljynsuodatin on tarpeen vaihtaa huolto-ohjelmataulukon mukaisesti, ota yhteyttä valtuutettuun huoltopisteeseen. 39

40 MOOTTORIN KÄYTTÄMINEN LIIAN VÄHÄISELLÄ TAI VÄÄRÄNLAISELLA ÖLJYLLÄ KULUTTAA LIIKKUVIA OSIA JA VOI AIHEUT- TAA PERUUTTAMATTOMIA VAURIOITA. MOOTTORIÖLJYN LIIALLINEN LISÄÄMINEN VOI AIHEUTTAA AJONEUVON TOIMINTAHÄIRIÖITÄ JA/TAI AJONEUVON SUORITUS- KYVYN ALENEMISTA. MUIDEN KUIN SUOSITTELEMIEMME ÖLJYJEN KÄYTTÄMINEN VOI LYHENTÄÄ MOOTTORIN KÄYTTÖIKÄÄ. KÄYTETTY ÖLJY SISÄLTÄÄ YMPÄRISTÖLLE HAITALLISIA AINEITA. VAIHDATA ÖLJY VALTUUTETUSSA HUOLTOPISTEESSÄ, JOSSA KÄYTETTY ÖLJY HÄVITETÄÄN YMPÄRISTÖYSTÄVÄLLISESTI JA LAIN MUKAISESTI. Suositellut tuotteet 50 cc AGIP CITY HI TEC 4T 5W-40 Synteettispohjainen voiteluaine nelitahtimoottoreille. API Service SL; ACEA A3; JASO MA, MA2 Ominaisuus Moottoriöljy ~ 850 cm³ Suositellut tuotteet vain 125 cc/150 cc: eni i-ride PG 5W-40 Synteettinen voiteluaine tehokkaille nelitahtimoottoreille. JASO MA, MA2 - API SL - ACEA A3 Ominaisuus Moottorin öljytilavuus cm³ (josta 120 cm³ suodatinpatruunassa) 40

41 Napaöljyn taso (03_03, 03_04, 03_05) 03_03 Voit tarkistaa napaöljyn määrän seuraavasti: 1. Aseta ajoneuvo tukensa varaan tasaiselle alustalle. 2. Avaa öljyn mittatikku (A), kuivaa se kuivalla rievulla ja aseta se sitten uudestaan paikalleen. Ruuvaa mittatikku tiukasti paikalleen. 3. Avaa mittatikku uudelleen ja tarkista, että öljyn taso saavuttaa toisen kolon alhaalta laskien. 4. Ruuvaa mittatikku kokonaan paikalleen. Ruuvi (B) on napaöljyn tyhjennystulppa. 03_04 MOOTTORIN KÄYTTÄMINEN LIIAN VÄHÄISELLÄ TAI VÄÄRÄNLAISELLA ÖL- JYLLÄ KULUTTAA LIIKKUVIA OSIA JA VOI AIHEUTTAA PERUUTTAMATTOMIA VAURIOITA. KÄYTETTY ÖLJY SISÄLTÄÄ YMPÄRISTÖLLE HAITALLISIA AINEITA. VAIHDA- TA ÖLJY VALTUUTETUSSA HUOLTOPISTEESSÄ, JOSSA KÄYTETTY ÖLJY HÄVITETÄÄN YMPÄRISTÖYSTÄVÄLLISESTI JA LAIN MUKAISESTI. 03_05 HUOMAUTUS NAPAÖLJYN MITTATIKUN MERKINNÄT, PAITSI VÄHIMMÄIS- JA ENIMMÄISMÄÄRÄN MERKIT, ON TARKOITETTU VALMISTAJAN MUIDEN MALLIEN TARPEISIIN EIKÄ NIILLÄ OLE MERKITYSTÄ TÄMÄN MALLIN KANNALTA. Suositellut tuotteet AGIP ROTRA MP 80W-90 Rattaiden voiteluöljy. 41

42 API GL-5 Ominaisuus 50 cc: Vaihteistoöljy 100 cm³ Ominaisuus 125/150 cc: Vaihteistoöljy 270 cm³ Renkaat (03_06) Tarkista kunkin renkaan rengaspaine säännöllisesti (kylmänä). Renkaissa on kuluneisuusmerkinnät, ja renkaat tulee vaihtaa heti, kun merkinnät tulevat näkyviin renkaan pintakuvioinnista. Tarkista myös, ettei renkaissa ole merkkejä sivujen halkeamista tai ettei pintakuviointi ole kulunut epätasaisesti. Ota siinä tapauksessa yhteyttä valtuutettuun korjaamoon tai ainakin sellaiseen korjaamoon, jossa on välineet renkaiden irrotukseen ja uudelleen asennukseen. 03_06 RENGASPAINEET TULEE TARKISTAA RENKAAN OLLESSA KYLMÄ. VIR- HEELLINEN RENGASPAINE AIHEUTTAA RENKAAN EPÄNORMAALIA KULU- MISTA JA TEKEE AJAMISESTA VAARALLISTA. RENKAAT ON VAIHDETTAVA, KUN PINTAKUVIOINTI ON KULUNUT YLI LAKI- SÄÄTEISTEN KULUNEISUUSRAJOJEN. RENKAAT Eturengas Takarengas Sisärenkaaton, 110/ L Sisärenkaaton, 120/ L 42
