1 Leca -harkkorakenteet Työohje PERUSTUKSET Leca Lex perusharkot ULKOSEINÄT Leca Design harkot, Leca Term harkot 4-15 / korvaa esitteen 4-15/

2 SISÄLTÖ 1 LECA PERUSTUSTYYPIT 3 2 LECA SEINÄRAKENTEET 3 3 VALMISTELEVAT TYÖT 4 4 ANTURAN JA PERUSMUURIN RAKENTAMINEN 5 5 PERUSTUKSEN PINTAKÄSITTELYT JA ERISTYKSET 7 6 PILARIPERUSTUS 8 7 LECA DESIGN SEINÄRAKENTEET (LTH-380 ja LTH-420 -harkkorakenteet) 8 8 LECA TERM LTH-300 -SEINÄRAKENNE 11 9 IKKUNOIDEN JA OVIEN ASENNUS SÄHKÖASENNUKSET JA SEINIEN PAIKKAUKSET SEINIEN PINNOITUKSET 16 Perusmuurin pinnoitus Ulkoseinän pinnoitus Sisäseinien tasoitus 12 RAUDOITTEET, PALKIT JA TYÖVÄLINEET LECA -HARKOT 18 JULKI SIVUT LATTIAT LAATOITUS TEKNISET LAASTIT SISÄPINNAT MUURAUSLAASTIT LECA SORA JA -ERIKOISHIEKAT LECA HARKOT JA -HORMIT KAHI-TIILET JA -HARKOT

3 1 LECA PERUSTUSTYYPIT MAANVARAINEN PERUSTUS Pientalojen yleisin perustamistapa on maanvarainen perustus. Alapohja on edullisinta rakentaa maanvaraiseksi silloin, kun rakennuspaikan korkeuserot ovat pienet, sillä korkeuserot kasvattavat tarvittavia täyttömääriä. KELLARILLINEN PERUSTUS Kellarillinen perustus tehdään usein rinne tontille, mutta tilantarpeen tai omien mieltymysten mukaisesti myös suhteellisen tasaiseen maastoon. Leca kellari perustus on varmatoiminen, kestä vä sekä helppo ja edullinen rakentaa. RYÖMINTÄTILAINEN PERUSTUS Ryömintätilainen perustus eli kantava alapohja on soveltuvin perustusratkaisu, kun maaperä on paalutettu heikon kantavuutensa takia tai halutaan välttää korkeita täyttökerroksia. 2 LECA SEINÄRAKENTEET LECA TERM LTH-300 -RAKENNE LTH-300 rakennemalli LECA DESIGN LTH-420 -RAKENNE Leca Design LTH-420 harkoista voidaan rakentaa matalaenergiataloja. LTH-420 harkkojärjestelmä muodostuu laajasta kokonaisuudesta ja ylivoimaisista ominaisuuksista. Rakenteen U-arvo on 0,12 W/m2K. LECA DESIGN LTH-380 -RAKENNE Leca Design LTH-380 -rakennejärjestelmällä saadaan kustannustehokkaasti nykyiset lämmöneristysnormit täyttävä kivitalo. Rakenteen U-arvo on 0,15 W/m2K. Perinteinen Leca Term LTH-300 -seinä rakenne on parinkymmenen vuoden aikana todettu varmaksi ja kestä väksi raken teeksi, joka on kaiken lisäksi helppo rakentaa. LTH-300 harkkoja voidaan Suomen raken ta mismääräyskokoelman osan C3, Raken nusten lämmöneristys Mää rä ykset 2010 mukaisesti käyttää puolilämpimien tilojen, kuten autotallien rakentamiseen. Rakenteen U-arvo on 0,23 W/m2K. 3

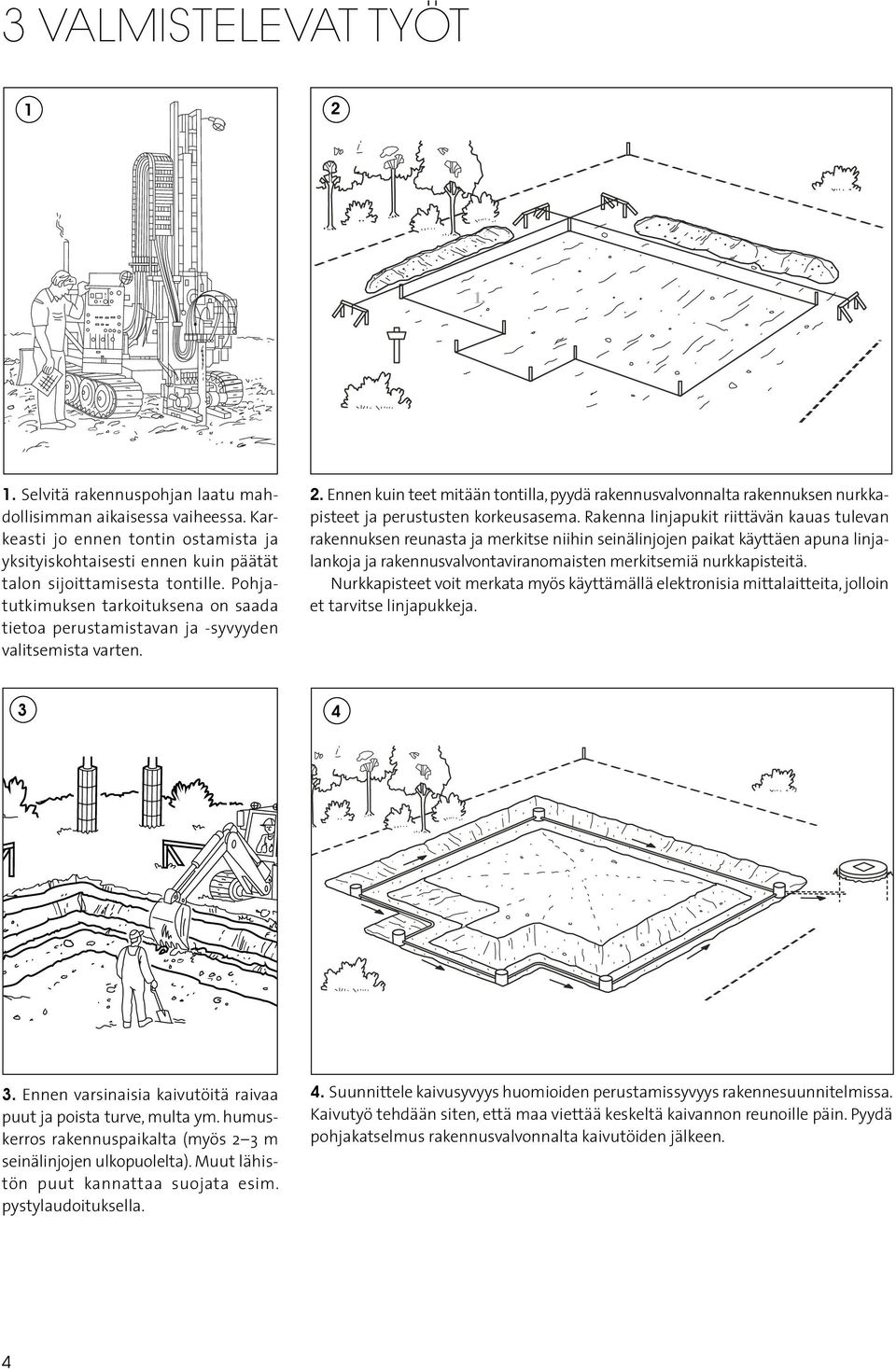

4 3 VALMISTELEVAT TYÖT Selvitä rakennuspohjan laatu mahdollisimman Karkeasti jo ennen tontinaikaisessa ostamista ja yksityiskohtaisesti vaiheessa. ennen kuinkar- päätät talon sijoittamisesta tontille. Pohjatutkimuksen tarkoitus on saada Selvitä rakennuspohjan laatu mahdollisimman aikaisessa tietoa perustamistavan ja -syvyyden valitsemista varten. keasti jo ennen tontin ostamista ja yksityiskohtaisesti 1ennen kuin päätät talon sijoittamisesta tontille. Pohjatutkimuksen tarkoituksena on saada tietoa perustamistavan ja -syvyyden va litsemista varten. 2. Ennen kuin teet mitään tontilla, pyydä rakennusvalvonnalta rakennuksen nurkkapisteet ja perustusten korkeusasema. Rakenna linjapukit riittävän kauas tulevan rakennuksen reunasta ja merkitse niihin seinälinjojen paikat käyttäen apuna linjalankoja ja rakennusvalvontaviranomaisten merkitsemiä nurkkapisteitä. Nurkkapisteet voit merkata myös käyttämällä elektronisia mittalaitteita, jolloin et tarvitse linjapukkeja. 3 4 Ennen kuin teet mitään tontilla, pyydä rakennusvalvonnalta rakennuksen nurkkapisteet ja perustusten korkeusasema. Rakenna linjapukit riittävän kauas tulevan rakennuksen reunasta ja merkitse niihin seinälinjojen paikat käyttäen apuna linjalankoja ja rakennusvalvontaviranomaisten merkitsemiä nurkkapisteitä Ennen varsinaisia kaivutöitä raivaa puut ja poista turve, multa ym. humuskerros rakennuspaikalta (myös 2 3 m n varsinaisia kaivutöitä raivaa puut ja poista turve, multa ym. humuskerros nuspaikalta (myös 2-3 m seinälinjojen ulkopuolelta). lähistön puut kannattaa suojata esim. pystylaudoituksella. seinälinjo jen ulkopuolelta). Muut lähistön puut kannattaa suojata esim. pysty lau doituksella. 4. Suunnittele kaivusyvyys huomioiden perustamissyvyys rakennesuunnitelmissa. Kaivutyö tehdään siten, että maa viettää keskeltä kaivannon reunoille päin. Pyydä pohjakatselmus rakennusvalvonnalta kaivutöiden jälkeen. 3 Suunnittele kaivusyvyys huomioiden perustamissyvyyden minimivaatimus (routivilla mailla 0,6 m). Kaivutyö tehdään siten, että maa viettää keskeltä kaivannon reunoille päin. Kaivutöiden jälkeen pyydä pohjakatselmus rakennusvalvonnalta 4 4

5 4 ANTURAN JA PERUSMUURIN RAKENTAMINEN Asenna anturan alle tuleva tasaus- Asenna anturan alle tuleva tasaussorakerros. Anturan tullessa suoraan vettä läpäisemättömän maakerroksen päälle anturaan tulee asentaa riittävästi putkia sisäpuolisen veden ohjaamiseksi salaojiin. Asenna sorakerros. salaojaputket huomioiden ainakin Anturan seuraavat rakentamismääräysten tullessa suoraan vaatimukset: Salaojaputken korkeimmankin kohdan tulee olla joka kohdassa viereisen seinäanturan alapintaa alempana. Salaojaputkea ympäröivän salaojituskerroksen tulee olla putken alla ja sivuilla vähintään 0,1 m ja päällä vähintään 0,2 m. vettä läpäisemättömän maakerroksen päälle tulee anturaan 5 asentaa riittävästi putkia sisäpuolisen veden ohjaamiseksi salaojiin. Asenna salaojaputket huomioiden ainakin seuraavat rakentamismääräysten vaatimukset: - Salaojaputken yläpinnan tulee olla joka kohdassa viereisen seinäanturan alapintaa alempana. - Salaojaputkea ympäröivän salaojituskerroksen tulee olla putken alla ja sivuilla vähintään 0,1 m ja päällä vähintään 0,2 m. 6. Mittaa Mittaa ja merkitse anturan ja nurkkapisteet merkitse linjapukkeja ja linjalankaa anturan apuna käyttäen. nurkkapisteet linjapukkeja ja linjalankaa apuna käyttäen Rakenna betonianturan muotti linjalankoja apuna käyttäen. Asenna tarvittavat teräkset anturaan ja huolehdi, että ne pysyvät valun aikana suunnitellussa asemassaan. Kiinnitä huomiota anturan yläpinnan korkeusasemaan ensimmäisen harkkokerroksen muuraustyön helpottamiseksi. 8. Tarkista ristimitat. Merkitse perus muu rin nurkkapisteet betoni anturaan lin ja puk keja ja -lankoja apuna käyttäen. Purettua si betonianturan muotin kiinnitä muurausjohteet perusmuurin muurausta varten. 7 Merkitse pystyssä oleviin muurausjohteisiin harkkomuurauskerrosten korkeusetenemä (200 mm). Mikäli anturan yläpinnassa on pienoista korkeuseroa, aloita mittaus korkeimmasta kohdasta. Tarkista ristimitat. Merkitse perusmuurin nurkkapisteet betonianturaan linjapukkeja ja -lankoja apuna käyttäen. Vinkki: Nosta harkkolavat ja tarvittavat laastit anturan sisäpuolelle. Purettuasi betonianturan muotin kiinnitä linjalaudat perusmuurin muurausta varten. Merkitse pystyssä oleviin linjalautoihin harkkomuurauskerrosten korkeusetenemä (200 mm). Mikäli anturan yläpinnassa on pienoista korkeuseroa, aloita mittaus korkeimmasta kohdasta. VINKKI: Tarkistettuasi ristimitat nosta harkkolavat ja tarvittavat laastit anturan sisäpuolelle Mikäli rakennat tasaiselle ja hyvin kantavalle perusmaalle, voit käyttää anturaharkkoja betonianturan sijasta. betonianturan sijasta. Lado soratäytön päälle. Tarkasta Lado anturaharkot tiivistetyn soratäytön päälle. Tarkasta anturaharkko- alustaa vasten. jen sijainti linjalangalla ja hierrä tai kopauta kumivasaralla harkot tiiviisti alustaa vasten Asenna anturaharkkojen yläpinnan kouruun kolme ø 8 mm harjaterästankoa ja täytä kouru betonilla C25/30 Mikäli rakennat tasaiselle ja hyvin kantavalle perusmaalle, voit käyttää anturaharkkoja Asenna anturaharkkojen yläpinnan kouruun kaksi ø10 mm harjaterästankoa ja täytä kouru Kulmissa käytetään kulmaharkkoja, joiden raudoitusuriin teräkset sopivat harkkoa työstämättä. betonilla (K30-2) tai Vetonit weber.vetonit Sementtilaasti S30:lla. S 30 Sementti- anturaharkkojen sijainti linjalangalla ja hierrä tai kopauta kumivasaralla harkot tiiviisti Mikäli haluat muurauksen etenevän puolenkiven vaakalimityksellä, tulee sinun leikata työmaalla Harkkomuuraus lähtee ja etenee anturaharkkojen päältä aivan kuten betonianturan päältäkin. vakiosovituskappale (oranssi), jonka pituus on 170 mm (RUH-380 muuraus) tai 210 mm (RUH-340 muuraus). Muissa leveyksissä noin puolen kiven limitys toteutuu ilman vakiosovituskappaletta. laastilla.harkkomuuraus lähtee ja etenee anturaharkkojen päältä aivan kuten betonianturan päältäkin Kulmissa käytetään kulmaharkkoja, joiden raudoitusuriin teräkset sopivat harkkoa työstämättä. VINKKI: Ensimmäinen laastisauma voi olla normaalia (5 mm) paksumpi. Huomioi tämä laastimenekissä! 10 5

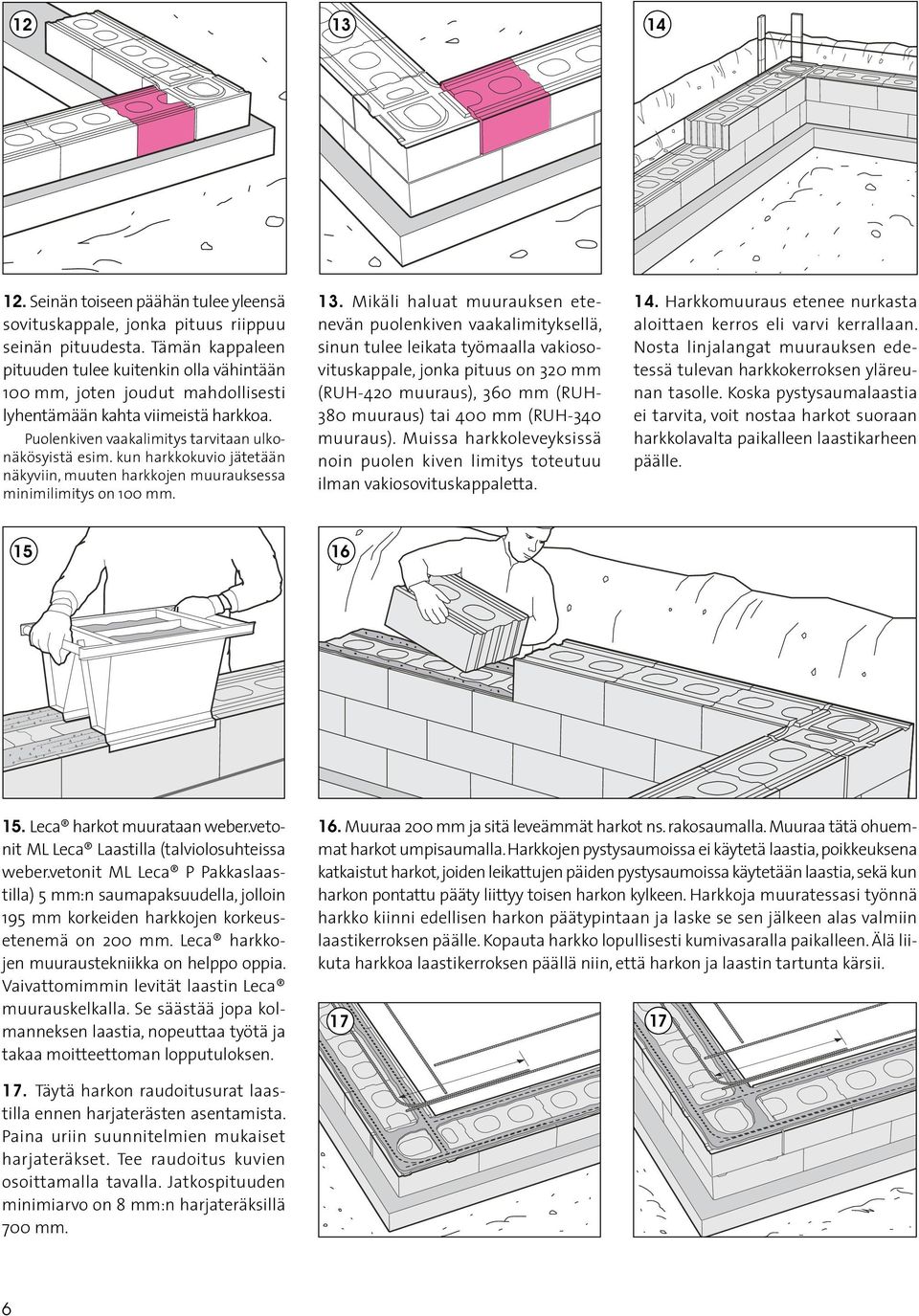

6 Seinän toiseen päähän tulee yleensä sovituskappale, jonka pituus riippuu seinän pituudesta. Tämän kappaleen pituuden tulee kuitenkin olla vähintään 100 mm, joten joudut mahdollisesti lyhentämään kahta viimeistä harkkoa. einän toiseen päähän tulee yleensä sovituskappale, jonka pituus riippuu seinän pituudesta. ämän kappaleen pituuden tulee kuitenkin olla vähintään 100 mm, joten joudut mahdollisesti hentämään kahta viimeistä harkkoa. uolen kiven vaakalimitys tarvitaan ulkonäkösyistä esim. kun harkkokuvio jätetään äkyviin, muuten harkkojen muurauksessa minimilimitys on 100 mm. Puolen kiven vaakalimitys tarvitaan ulkonäkö syistä 12esim. kun harkkokuvio jätetään näkyviin, muuten harkkojen muurauk ses sa minimilimitys on 100 mm. 13. Mikäli haluat muurauksen etenevän puolenkiven vaakalimityksellä, sinun tu lee leikata työmaalla vakiosovituskappale, jonka pituus on 320 mm (RUH-420 limitys toteutuu ilman muuraus), vakiosovituskappaletta. 360 mm (RUH- 380 muuraus) tai 400 mm (RUH muuraus). Muissa harkkoleveyksissä noin puolen kiven limitys toteutuu ilman vakiosovituskappaletta. Mikäli haluat muurauksen etenevän puolenkiven vaakalimityksellä, tulee sinun leikata työmaalla vakiosovituskappale, jonka pituus on 320 mm (RUH-420 muuraus), 360 mm (RUH- 380 muuraus) tai 400 mm (RUH-340 muuraus). Muissa harkkoleveyksissä noin puolen kiven 14. Harkkomuuraus etenee nurkasta aloit taen kerros eli varvi kerrallaan. Harkkomuuraus etenee nurkasta aloittaen kerros eli varvi kerrallaan. Nosta linjalangat muurauksen edetessä tulevan harkkokerroksen yläreunan tasolle. Nosta linjalangat muurauksen edetessä tulevan harkkokerroksen yläreunan tasolle. Koska pystysaumalaastia ei tarvita, voit nostaa 13 harkot suoraan harkkolavalta paikalleen laastikarheen päälle Leca harkot muurataan weber.vetonit ML Leca Laastilla (talviolosuhteissa weber.vetonit ML Leca P Pakkaslaastilla) 5 mm:n saumapaksuudella, jolloin harkkojen korkeusetenemä on 200 mm. mm korkeiden harkkojen korkeusetenemä työtä ja takaaon moitteettoman 200 lopputuloksen. mm. Leca harkko- Leca-harkkojen muuraustekniikka on helppo oppia. Vaivattomimmin levität laastin Leca-muurauskelkalla. Se säästää jopa kolmanneksen laastia, nopeuttaa jen muuraustekniikka on helppo oppia. Vaivattomimmin levität laastin Leca muurauskelkalla. Se 14 säästää jopa kolmanneksen laastia, nopeuttaa työtä ja takaa moitteettoman lopputuloksen. Leca-perusharkot muurataan Leca-laastilla 5 mm:n saumapaksuudella, jolloin mm korkeiden 17. Täytä harkon raudoitusurat laastilla ennen harjaterästen asentamista. Paina uriin suunnitelmien mukaiset harjateräkset. Tee raudoitus kuvien osoittamalla tavalla. Jatkospituuden minimiarvo on 8 mm:n harjateräksillä 700 mm. 16. Muuraa 200 mm ja sitä leveämmät harkot ns. rakosaumalla. Muuraa tätä ohuemmat harkot umpisaumalla. Harkko jen pystysaumoissa ei käytetä laastia, poikkeuksena katkaistut harkot, joiden leikattujen päiden pystysaumoissa käytetään laastia, sekä kun harkon pontattu pääty liittyy toisen harkon kylkeen. Harkkoja muuratessasi työnnä harkko kiinni edellisen harkon päätypintaan ja laske se sen jälkeen alas valmiin laastikerroksen päälle. Kopauta harkko lopullisesti kumivasaralla paikalleen. Älä liikuta harkkoa laastikerroksen päällä niin, että harkon ja laastin tartunta kärsii. 17 Muuraa 200 mm ja sitä leveämmät harkot ns. rakosaumalla. Muuraa tätä ohuemmat harkot umpisaumalla. Harkkojen pystysaumoissa ei käytetä laastia, poikkeuksena katkaistut harkot, joiden leikattujen päiden pystysaumoissa käytetään laastia, sekä kun harkon pontattu pääty liittyy toisen harkon kylkeen. Harkkoja muuratessasi työnnä harkko kiinni edellisen harkon päätypintaan ja laske se sen jälkeen alas valmiin laastikerroksen päälle. Kopauta harkko lopullisesti kumivasaralla paikalleen. Älä liikuta harkkoa laastikerroksen päällä niin, että harkon ja laastin tartunta kärsii Muurattuasi ensimmäisen uraharkkokerroksen täytä urat laastilla. Paina uriin suunnitelmien mukaiset harjateräkset. Tee raudoitus kuvan osoittamalla tavalla. Jatkospituuden minimiarvo on 8 mm:n harjateräksillä 700 mm.

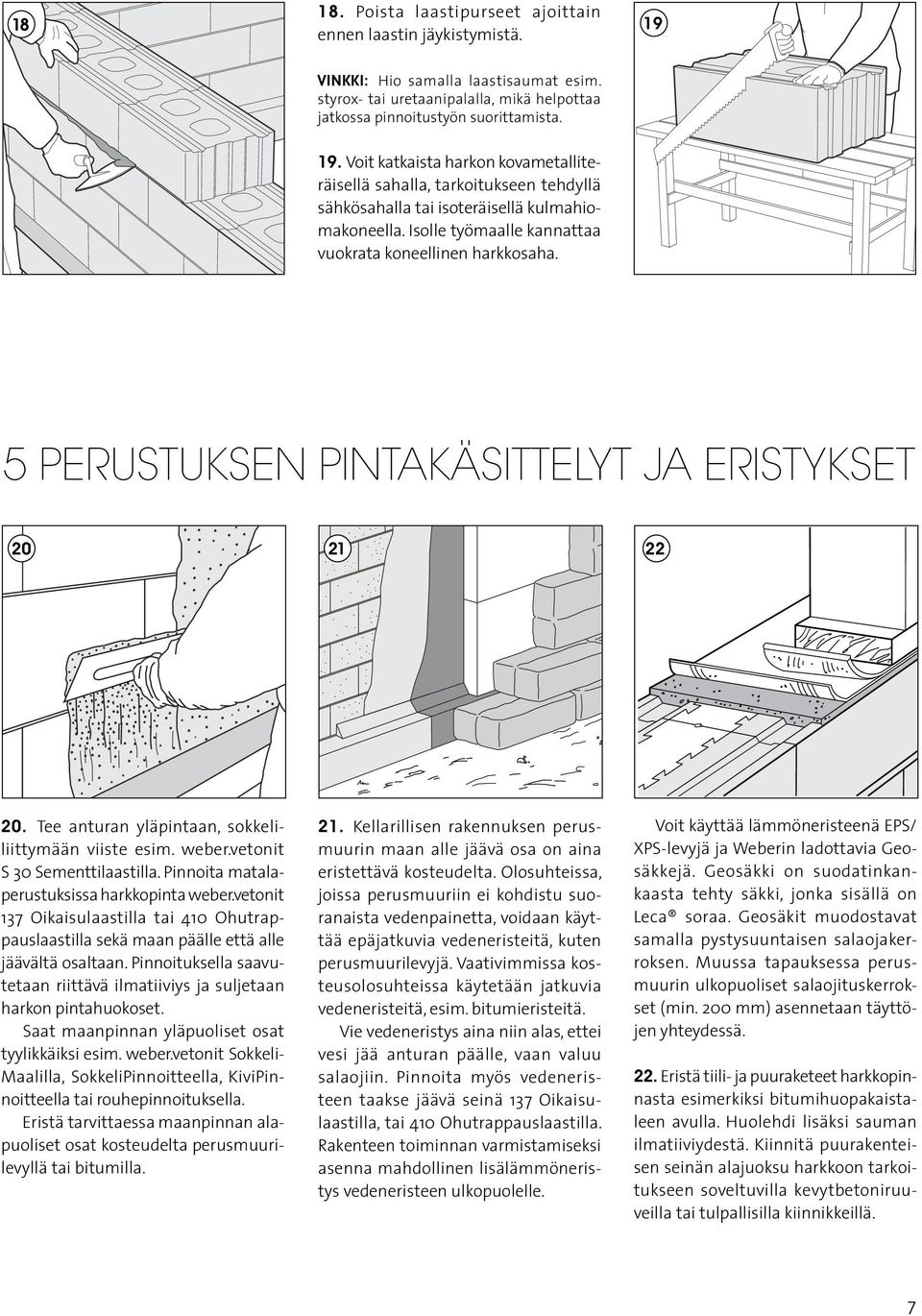

7 Poista laastipurseet ajoittain ennen laastin jäykistymistä VINKKI: Hio samalla laasti saumat esim. styrox- tai uretaani palalla, mikä helpottaa jatkossa pinnoitustyön suorittamista. 19. Voit katkaista harkon kovametalliteräisellä sahalla, tarkoitukseen tehdyllä sähkö sahalla tai isoteräisellä kulmahiomakoneella. Isolle työmaalle kannattaa vuokrata koneellinen harkkosaha. Voit katkaista harkon kovametalliteräisellä sahalla, tarkoitukseen tehdyllä sähkösahalla tai isoteräisellä kulmahiomakoneella. Isolle työmaalle kannattaa vuokrata koneellinen harkkosaha. 19 Poista laastipurseet välittömästi, ja tee puhtaaksimuurattavien seinien saumaus muuraustyön yhteydessä. Vinkki: Hio päivän päätteeksi laastisaumat esim. styrox- tai uretaanipalalla, mikä helpottaa jatkossa pinnoitustyön suorittamista. 5 PERUSTUKSEN 18 PINTAKÄSITTELYT JA ERISTYKSET Tee anturan yläpintaan, sokkeliliittymään viiste esim. weber.vetonit S 30 Sementtilaastilla. Pinnoita matala- 21. Kellarillisen rakennuksen perusmuurin maan alle jäävä osa on aina eristettävä kosteudelta. Olosuhteissa, joissa perusmuuriin ei kohdistu suoranaista vedenpainetta, voidaan käyttää epäjatkuvia vedeneristeitä, kuten perusmuurilevyjä. Vaativimmissa kosteusolosuhteissa käytetään jatkuvia vedeneristeitä, esim. bitumieristeitä. 21 Vie vedeneristys aina niin alas, ettei vesi jää anturan päälle, vaan valuu salaojiin. Pinnoita myös vedeneristeen taakse jäävä seinä 137 Oikaisulaastilla, tai 410 Ohutrappauslaastilla. Rakenteen toiminnan varmistamiseksi asenna mahdollinen lisälämmöneristys vedeneristeen ulkopuolelle. perustuksissa harkkopinta weber.vetonit 137 Oikaisulaastilla tai 410 Ohut rappaus laastilla sekä maan päälle että alle jäävältä osaltaan. Pinnoituksella saavutetaan riittävä ilmatiiviys ja suljetaan harkon pintahuokoset. Saat maanpinnan yläpuoliset osat tyylikkäiksi esim. weber.vetonit Sokkeli- Maalilla, SokkeliPinnoitteella, KiviPinnoitteella tai rouhepinnoituksella. Eristä tarvittaessa maanpinnan alapuoliset osat kosteudelta perusmuurilevyllä tai bitumilla. Voit käyttää lämmöneristeenä EPS/ XPS-levyjä ja Weberin ladottavia Geosäkkejä. Geosäkki on suodatinkan- Kellarillisen rakennuksen perusmuurin maan alle jäävä osa on aina eristettävä kosteudelta. Olosuhteissa, joissa Tee anturan yläpintaan, sokkeliliittymään viiste esim. Vetonit Sementtilaastilla S30. perusmuuriin ei kohdistu suoranaista vedenpainetta, voidaan käyttää epäjatkuvia vedeneristeitä, kuten Pinnoita matalaperustuksissa harkkopinta Serpo 137 Sokkeli- ja perusmuurilevyjä. Vaativimmissa kosteusolosuhteissa käytetään jatkuvia vedeneristeitä, esim. bitumieristeitä. Eristä tiili- ja puurakenteet harkkopinnasta esimerkiksi bitumihuopakaistaleen avulla. oikaisulaastilla tai Serpo 410 Ohutrappauslaastilla sekä maan päälle että alle jäävältä osaltaan. kaasta Huolehdi tehty lisäksi sauman säkki, ilmatiiviydestä. jonka sisällä on Pinnoituksella saavutetaan riittävä ilmatiiviys ja suljetaan harkon pintahuokoset. Vie vedeneristys aina niin alas, ettei vesi jää anturan päälle, vaan valuu salaojiin. Kiinnitä puurakenteisen seinän alajuoksu harkkoon tarkoitukseen soveltuvilla Saat maanpinnan yläpuoliset osat tyylikkäiksi esim. Vetonit-rouhepinnoituksella, maxit Pinnoita myös vedeneristeen taakse jäävä seinä Serpo 137 Sokkeli- ja oikaisulaastilla, tai Serpo 410 Sokkelipinnoitteella tai maalilla. Leca kevytbetoniruuveilla soraa. Geosäkit tai tulpallisilla kiinnikkeillä. muodostavat Ohutrappauslaastilla. Rakenteen toiminnan varmistamiseksi asenna mahdollinen lisälämmöneristys vedeneristeen Eristä tarvittaessa maanpinnan alapuoliset osat kosteudelta esim. maxitin Superflex 10 bitumieristeelläulkopuolelle. samalla pystysuuntaisen salaojakerroksen. Muussa tapauksessa perus- tai perusmuurilevyllä. Voit käyttää lämmöneristeenä EPS-levyjä ja maxitin ladottavia Geosäkkejä. Geosäkki on suodatinkankaasta tehty säkki, jonka sisällä on Leca-soraa. Geosäkit muodostavat samalla pystysuuntaisen salaojakerroksen. 20 Muussa tapauksessa perusmuurin ulkopuoliset salaojituskerrokset (min. 200 mm) asennetaan täyttöjen yhteydessä. muurin ulkopuoliset salaojituskerrokset (min. 200 mm) asennetaan täyttö- 22 jen yhteydessä. 22. Eristä tiili- ja puuraketeet harkkopinnasta esimerkiksi bitumihuopakaistaleen avulla. Huolehdi lisäksi sauman ilma tiiviydestä. Kiinnitä puurakenteisen seinän alajuoksu harkkoon tarkoitukseen soveltuvilla kevytbetoniruuveilla tai tulpallisilla kiinnikkeillä. 7

8 3 6 PILARIPERUSTUS Keveiden perustusten perustusten kuten kesämökkien ja autokatosten perustuksissa kuten kesämökkien ja autokatosten perustuksissa on edullista käyttää Leca-pilariharkkoja. Kaiva routivalla maapohjalla pilariperustus roudattomaan syvyyteen tai routaeristä esim. Leca-soralla. on edullista käyttää Leca pilariharkkoja. Kaiva routivalla 23 maapohjalla pilariperustus roudattomaan syvyyteen tai routaeristä esim. Leca soralla. 24. Pilariperustusten antura mitoitetaan maan pohjan kantavuuden Pilariperustusten antura mitoitetaan maanpohjan kantavuuden mukaan. Asenna anturaan yksi 12 mm:n harjateräs tartunnaksi pilarille. mukaan. Asenna anturaan esim. yksi 12 mm:n harjateräs tartunnaksi pilarille. 24 pilarin, asenna pilariharkon reikään 12 mm:n harjateräs ja vala reikä täyteen notkeaa betonimassaa (K30). Pilariharkon reiän tilavuus on 2,65 dm, joten betonia, esim. Vetonit Sementtilaastia 25. Muurattuasi. S30 tarvitaan n. 5,8 kg/harkko Pilariharkkoperustus pilarin, kestää tuentatavasta asenna ja korkeudesta riippuenpilari- harkon reikään sunnitteluohjeen mukai kn:n kuorman. 25 nen harjateräs ja vala reikä täyteen notkeaa betonimassaa C25/30 (K30). Pilariharkon reiän tilavuus on 2,65 dm 3, joten betonia, esim. S 30 Sementtilaastia tarvitaan n. 5,5 kg/harkko. Pilariharkkoperustus kestää tuentatavasta ja korkeudesta riippuen kn:n kuorman. 7 LECA DESIGN SEINÄRAKENTEET (LTH-380 ja LTH-420 -harkkorakenteet) ULKOSEINÄN TAI KELLARIKERROKSEN ULKOILMAA VASTEN OLEVAN SEINÄN RAKENTAMINEN Leca Design LTH-380 ja LTH-420 -harkot muurataan järjestelmään kehitetyllä weber.vetonit ML Leca Laastilla (talviolosuhteissa -ML Leca P Pakkaslaastilla) noin 5 mm:n vaakasaumalla. Järjestelmään kuuluvat tikasraudoitteet, joita on helppo käsitellä ja joilla saadaan hyvä tartunta laastiin. Leca Design konsepteihin kuuluvat myös niihin kehitetyt muuraussiteet ja muurauskelkka. Rakenna Leca Design talojen perustusten maanvastaiset osat Leca Lex perusharkoista (RUH-380 tai RUH- 420). Muuraa ulkoilmaa vasten tulevat osat ja kellarillisissa taloissa myös kaksi harkkokerrosta maanpinnan alapuolella LTH-380 tai LTH-420 -eristeharkoista. LTH-380 ja LTH-420 -harkkojen muuraustyö etenee kuten perusharkkojenkin, eli aloita nurkasta ja pyri muuraamaan kerros kerrallaan. Nosta linjalangat muurauksen edetessä tulevan harkkokerroksen yläreunan tasolle. Muurattaessa kerroksia, joiden alapuoliseen saumaan tulee raudoitteiden jatkoksia ja muuraussiteitä, harkkojen yläpinnan saaminen oikeaan korkoon saattaa olla työlästä. Tämä sinun kannattaa huomioida muuraamalla muut harkkokerrokset mahdollisuuksien mukaan hieman linjalangan alapuolelle. 26. Kulmissa käytetään kulmaharkkoja, joita on harkkolavalla oikea- ja vasenkätisinä. Muuraa kulmaharkot tarvittaessa muurauskauhaa käyttäen. Varmista kulmaharkkojen eristeiden liittyminen pystysaumoissa tiiviisti suorien harkkojen eristeeseen vähän paisuvalla polyuretaanivaahdolla. Lähde muuraamaan kulmasta pääsääntöisesti täysillä harkoilla. Muurauksen päättyessä kulmaan tai aukkoon, katkaise harkko sopivaan mittaan. MINIMILIMITYS ON 100 MM! 8 26 Epäsymmetrisissä LTH-380 ja LTH-420 -harkoissa on omat kulmaharkkonsa 26 Kulmissa käytetään kulmaharkkoja. Kulmaharkko on 10 mm suoraa harkkoa matalampi ja se käännetään joka toisessa harkkokerroksessa kuvan mukaisesti. Kulmaharkot muurataan paksummalla laastisaumalla sekä muurauskauhaa ulkokäyttäen. että sisäkulmaan. Kulmaharkkojen (Kuvassa eristeiden liittyminen ulkokulmaharkko.) pystysaumoissa tiiviisti suorien harkkojen eristeeseen varmistetaan myös vähän paisuvalla polyuretaanivaahdolla. Kulmasta lähdetään muuraamaan pääsääntöisesti täysillä harkoilla. Muurauksen päättyessä kulmaan tai aukkoon harkko katkaistaan sopivaan mittaan. Minimilimitys on 100 mm! Epäsymmetrisissä Leca Design harkoissa on oma kulmaharkkonsa sekä ulko- että sisäkulmaan. 26

9 Eristeharkkojen muurauksessa kannattaa käyttää Leca muurauskelkkaa, jolloin vaakasaumaan laastikarheiden väliin jää sopiva ilmarako, laastin menekki pienenee ja työ nopeutuu. Kelkkaa on järkevää käyttää ainakin pitkillä aukottomilla seinillä. Laastia tulee käyttää saumassa siten, että 27 laasti ei juuri pursua harkon ulkopuolelle tai eristeen päälle. Harkkojen pystysaumoissa ei käytetä laastia. Tämä helpottaa ja nopeuttaa muuraustyötä. Leca Design -harkkojen muurauksessa kannattaa käyttää Leca-muurauskelkaa, jolloin vaakasaumaan laastikarheiden väliin jää sopiva ilmarako, laastin menekki pienenee ja työ nopeutuu. Kelkkaa on järkevää käyttää ainakin pitkillä aukottomilla seinillä. Lyhyillä seinäpätkillä ja nurkissa perinteinen muurauskauhan käyttö on kätevin tapa muurata. lopullisesti paikoilleen. Älä liikuta Laastia tulee käyttää saumassa siten, että laasti ei juuri pursua harkon ulkopuolelle tai eristeen päälle. Työnnä kiinni edellisen harkon päätypintaan ja laske se valmiin Leca Design -harkkojen pystysaumoissa ei käytetä laastia. Tämä helpottaa ja nopeuttaa muuraustyötä. laastikerroksen harkkoa päälle. Kopauta laastikerroksen harkko tarvittaessa kumivasaralla päällä lopullisesti niin, paikoilleen. Älä liikuta harkkoa laastikerroksen päällä niin, että harkon ja laastin tartunta kärsii. Poista laastipurseet ajoittain ennen laastin jäykistymistä Työnnä harkko kiinni edellisen harkon päätypintaan, ja laske se valmiin laastikerroksen päälle. Kopauta harkko tarvittaessa kumivasaralla että harkon ja laastin tartunta kärsii. Poista laastipurseet ajoittain ennen laastin jäykistymistä. VINKKI: Hio samalla laasti saumat 28 esim. styrox- tai uretaanipalalla, mikä helpottaa jatkossa pinnoitustyön suorittamista Jos haluat käyttää vaakasaumassa jotain lisäeristettä, paras vaihtoehto on vähän paisuva polyuretaanivaahto. Pursota se kahtena kaistana saumauspistoolin avulla. Asenna kaistat muurauslaastin levittämisen jälkeen. Jos haluat käyttää vaakasaumassa jotain lisäeristettä, paras vaihtoehto on vähän paisuva polyuretaanivaahto. Pursota se kahtena kaistana saumauspistoolin avulla. Asenna kaistat muurauslaastin levittämisen jälkeen Leca Design -harkko on helppo katkaista tarkoitukseen kehitetyllä kovametalliteräisellä sahalla tai isoteräisellä kulmahiomakoneella. Isolle työmaalle kannattaa vuokrata koneellinen harkkosaha. 30. Harkko on helppo katkaista tarkoitukseen kehitetyllä kovametalliteräisellä sahalla tai isoteräisellä kulmahiomakoneella. Isolle työmaalle kannattaa vuokrata koneellinen harkkosaha Täytä urat laastilla ennen raudoitteiden asentamista. Paina uriin suunnitelmien mukaiset raudoitteet. Mikäli käytät tikas raudoitteita katkaise kulmissa ulommainen raudoitteiden teräksistä ja taivuta raudoite kulman muotoon kuvan osoittamalla tavalla. Jatkospituuden minimiarvo on 8 mm:n harjateräksillä 700 mm ja Täytä urat laastilla ennen raudoitteiden asentamista. Paina uriin suunnitelmien mukaiset raudoitteet. Mikäli käytät tikasraudoitteita tikasraudoitteilla katkaise kulmissa 400 ulommainen mm. raudoitteiden teräksistä ja taivuta raudoite kulman muotoon kuvan osoittamalla tavalla. Jatkospituuden minimiarvo on 8 mm:n harjateräksillä 700 mm ja tikasraudoitteilla 400 mm. 31. Asenna aukkojen pieliin ohjurilaudat, jotta saat pystypielistä suorat. Huomioi, Asenna aukkojen että pieliin aukon ohjurilaudat, jotta ja saat karmin pystypielistä suorat. joka Huomioi, että sivulle aukon ja karmin joka sivulle jää riittävä, noin 15 mm:n asennus/tiivistysvara! jää riittävä, noin 15 mm:n asennus/ tiivistysvara! Sijoita raudoitukset suunnitelmien Sijoita raudoitukset suunnitelmien mukaisesti. kutistumaraudoitukseksi mukaisesti. Asenna kutistumaraudoitukseksi saumaan. Aukkojen ala- molempiin ja yläpuolisen raudoituksen harkkokuoriin tulee ulottua vähintään terästen saumaan. Tämän lisäksi raudoitus on asennettava ikkuna-aukon alapuoliseen saumaan ja aukkojen yläpuolisen palkkiharkon saumaan sekä ylimpään ja alimpaan jatkospituuden verran aukon reunojen yli. Jatkospituuden minimiarvot ovat 8 mm harjateräksellä 700 mm ja 4 tikasraudoitteilla 400 mm. vähintään 8 mm:n harjateräkset tai varsilla) alueella tulee harkkojen ulkokuoressa käyttää sinkittyä tai ruostumatonta terästä. Asenna teräkset niin, että laasti ympäröi niitä. ø 4 mm tikasraudoitteet joka kolmanteen saumaan. Tämän lisäksi raudoitus on asennettava ikkuna-aukon ala- 31 puoliseen saumaan ja aukkojen yläpuolisen palkkiharkon saumaan sekä ylimpään ja alimpaan saumaan. Aukkojen ala- ja yläpuolisen raudoituksen tulee ulottua vähintään terästen jatkospituuden verran aukon reunojen yli. Rakennettaessa ympäristöluokan MX4 (suolarasitetut kohteet esim. merenrannalla tai suolattujen teiden varsilla) alueella tulee harkkojen ulkokuoressa käyttää sinkittyä tai ruostumatonta terästä. Asenna teräkset niin, että laasti ympäröi niitä. molempiin harkkokuoriin vähintään 8 mm:n harjateräkset tai ø 4 mm tikasraudoitteet joka kolmanteen Rakennettaessa ympäristöluokan MX4 (suolarasitetut kohteet esim. merenrannalla tai suolattujen teiden 9

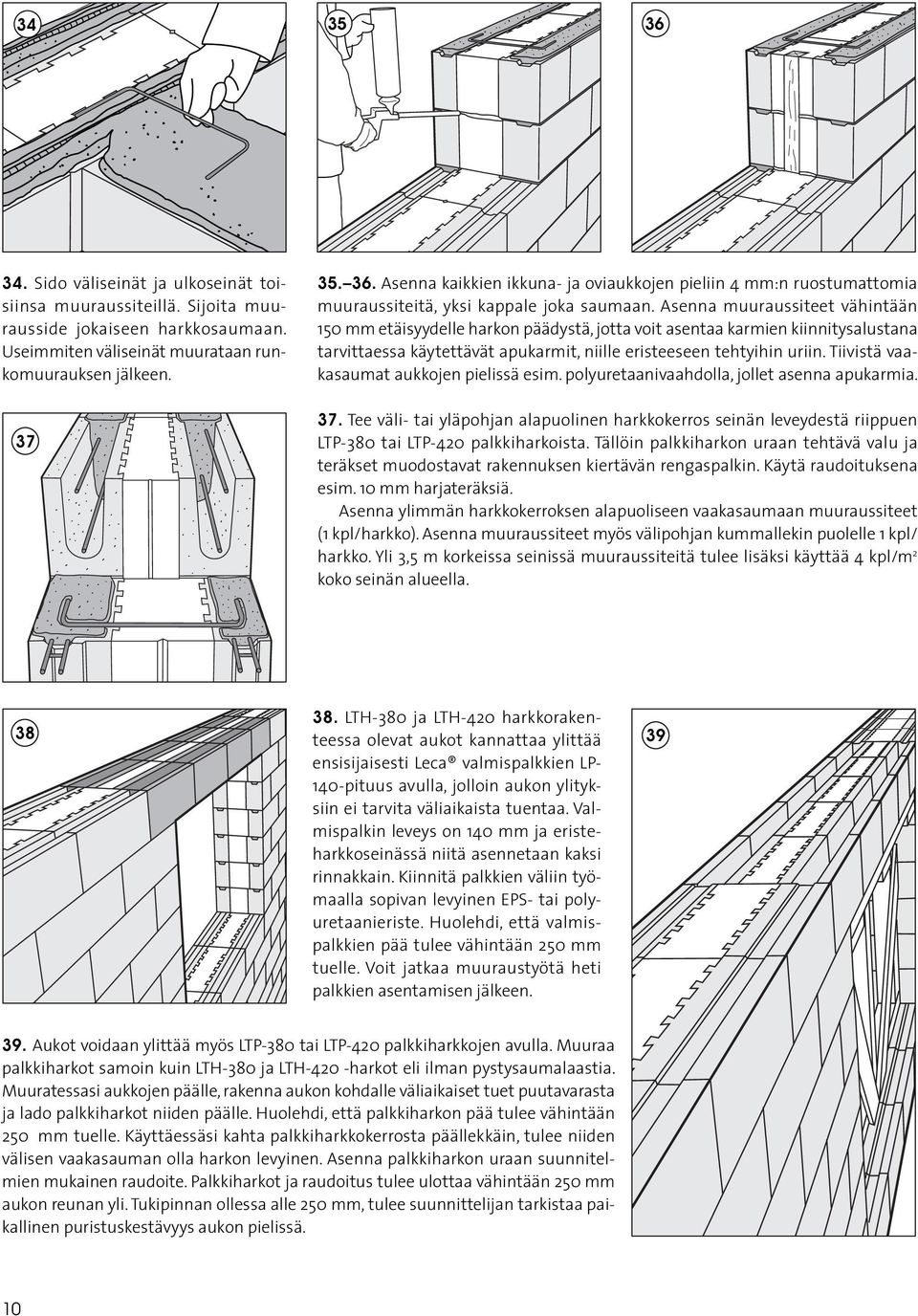

10 Sido väliseinät ja ulkoseinät toisiinsa muuraussiteillä. Sijoita muurausside jokaiseen harkkosaumaan. Useimmiten väliseinät muurataan runkomuurauksen jälkeen. Sido väliseinät ja ulkoseinät toisiinsa muuraussiteillä. Sijoita muurausside jokaiseen harkkosaumaan. Useimmiten väliseinät muurataan runkomuurauksen jälkeen Asenna kaikkien ikkuna- ja oviaukkojen pieliin 4 mm:n ruostumattomia muuraussiteitä, yksi kappale joka saumaan. Asenna muuraussiteet vähintään 15 cm etäisyydelle harkon päädystä, jotta voit asentaa karmien kiinnitysalustana tarvittaessa käytettävät apukarmit, niille eristeeseen tehtyihin uriin. Tiivistä vaakasaumat aukkojen pielissä esim. polyuretaanivaahdolla, jollet asenna apukarmia Asenna kaikkien ikkuna- ja oviaukkojen pieliin 4 mm:n ruostumattomia muuraussiteitä, yksi kappale joka saumaan. Asenna muuraussiteet vähintään 150 mm etäisyydelle harkon päädystä, jotta voit asentaa karmien kiinnitysalustana tarvittaessa käytettävät apukarmit, niille eristeeseen tehtyihin uriin. Tiivistä vaakasaumat aukkojen pielissä esim. polyuretaanivaahdolla, jollet asenna apukarmia. 37. Tee väli- tai yläpohjan alapuolinen harkkokerros seinän leveydestä riippuen LTP 380 tai LTP-420 palkkiharkoista. Tällöin palkkiharkon uraan 34/35 tehtävä valu ja teräkset muodostavat rakennuksen kiertävän rengaspalkin. Käytä raudoituksena esim. 10 mm harjateräksiä. Asenna ylimmän harkkokerroksen alapuoliseen vaakasaumaan muuraus siteet (1 kpl/harkko). Asenna muuraussiteet myös välipohjan kummallekin puolelle 1 kpl/ harkko. Yli 3,5 m korkeissa seinissä muuraussiteitä tulee lisäksi käyttää 4 kpl/m 2 koko seinän alueel la. 38 Tee puurakenteisen väli- tai yläpohjan alapuolinen harkkokerros seinän leveydestä riippuen LTP-380 tai LTP-420 palkkiharkoista. Tällöin palkkiharkon uraan tehtävä valu ja teräkset muodostavat rakennuksen kiertävän rengaspalkin. Käytä raudoituksena esim. 10 mm harjateräksiä. Kun harkkojen päälle tulee betonilaatta, johon rengasteräkset voidaan asentaa, erillistä palkkiharkkokerrosta ei tarvita. 36 Asenna kaikkien ikkuna- ja oviaukkojen pieliin 4 mm:n ruostumattomia muuraussiteitä, yksi kappale joka saumaan. Asenna muuraussiteet vähintään 15 cm etäisyydelle harkon päädystä, jotta voit asentaa karmien kiinnitysalustana tarvittaessa käytettävät apukarmit, niille eristeeseen tehtyihin uriin. Tiivistä vaakasaumat aukkojen pielissä esim. polyuretaanivaahdolla, jollet asenna apukarmia. 38. LTH-380 ja LTH-420 harkkorakenteessa olevat aukot 34/35 kannattaa ylittää ensisijaisesti Leca valmispalkkien LP- 140-pituus avulla, jolloin aukon ylityksiin ei tarvita väliaikaista tuentaa. Valmispalkin leveys on 140 mm ja eristeharkkoseinässä niitä asennetaan kaksi rinnakkain. Kiinnitä palkkien väliin työmaalla sopivan levyinen EPS- tai polyuretaanieriste. Huolehdi, että valmispalkkien pää tulee vähintään 250 mm tuelle. Voit jatkaa muuraustyötä heti palkkien asentamisen jälkeen Aukot voidaan ylittää myös LTP-380 tai LTP-420 palkkiharkkojen avulla. Muuraa palkkiharkot samoin kuin LTH-380 ja LTH-420 -harkot eli ilman pystysaumalaastia. Muuratessasi aukkojen päälle, rakenna aukon kohdalle väliaikaiset tuet puutavarasta ja lado palkkiharkot niiden päälle. Huolehdi, että palkkiharkon pää tulee vähintään 250 mm tuelle. Käyttäessäsi kahta palkkiharkkokerrosta päällekkäin, tulee niiden välisen vaakasauman olla harkon levyinen. Asenna palkkiharkon uraan suunnitelmien mukainen raudoite. Palkkiharkot ja raudoitus tulee ulottaa vähintään 250 mm aukon reunan yli. Tukipinnan ollessa alle 250 mm, tulee suunnittelijan tarkistaa pai- LTH-380 ja LTH-420 harkkorakenteessa olevat aukot kannattaa ylittää ensisijaisesti Leca-valmispalkkien LP-140-pituus avulla, jolloin aukon ylityksiin ei tarvita väliaikaista tuentaa. kallinen puristuskestävyys aukon pielissä. Valmispalkin leveys on 140 mm ja eristeharkkoseinässä niitä asennetaan kaksi rinnakkain. Kiinnitä palkkien väliin työmaalla sopivan levyinen EPS- tai polyuretaanieriste. Huolehdi, että valmispalkkien pää tulee vähintään 250 mm tuelle. Voit jatkaa muuraustyötä heti palkkien asentamisen jälkeen. 10 Aukot voidaan ylittää myös LTP-380 tai LTP-420 palkkiharkkojen avulla. Muuraa

11 Vala palkkiharkon kourut betonilla C25/30 (K30-2), tai valmiilla kuivatuotteella, joka täyttää vaaditun lujuusluokan, kuten weber.vetonit S 30 Sementtilaasti. Palkkiharkkojen LTP-380 ja LTP-420 kouruihin tarvitaan betonia n. 9,4 dm 3 eli n. 19,3 kg/harkko. Betonin tulee olla riittävän notkeaa, jotta se tunkeutuu hyvin terästen väliin ja täyttää palkkiharkon uran. Tiivistä betoni esimerkiksi laudan avulla. Palkkiharkkorakennetta saa kuormittaa ilman tukia 2 viikon kuluttua valutyön suorittamisesta, jos kuivumisolosuhteet betonille ovat olleet suotuisat. HUOM! MUURAUSLAASTIA EI SAA KÄYTTÄÄ PALKKIHARKKOJEN VALUUN. Vala palkkiharkon kourut betonilla K30-2, tai valmiilla kuivatuotteella, joka täyttää vaaditun lujuusluokan kuten Vetonit Sementtilaasti S30. 3 Palkkiharkkojen LTP-380 ja LTP-420 kouruihin tarvitaan betonia n. 9,4 dm eli n. 19,3 kg/harkko Betonin tulee olla riittävän notkeaa, jotta se tunkeutuu hyvin terästen väliin ja täyttää palkkiharkon uran. Tiivistä betoni esimerkiksi laudan avulla. Palkkiharkkorakennetta saa kuormittaa ilman tukia 2 viikon kuluttua valutyön suorittamisesta, jos kuivumisolosuhteet betonille ovat olleet suotuisat. 8 LECA TERM LTH-300 SEINÄRAKENNE HUOM! Muurauslaastia ei saa käyttää palkkiharkkojen valuun. 39 ULKOSEINÄN TAI KELLARIKERROKSEN ULKOILMAA VASTEN OLEVAN SEINÄN RAKENTAMINEN Leca Term LTH-300 harkkoja voidaan Suomen rakentamismääräyskokoelman osan C3 Rakennusten lämmöneristys Määräykset 2010, mukaisesti käyttää puolilämpimien tilojen rakentamiseen. Rakenna kellarin seinien maanvastaiset osat Leca Lex perusharkoista ja raudoita suunnitelmien mukaisesti maanpainetta vastaan. Rakentaessasi kellaritiloista puolilämpimiä tiloja, käytä Leca Term harkkoja ulkoilmaa vasten olevissa rakenteissa ja maata vasten olevissa rakenteissa siten, että kaksi harkkokerrosta maanpinnan alapuolella on Leca Term harkkoja. Parempaan lämmöneristyskykyyn kellaritiloissa pääset käyttämällä ulkopuolista lisäeristystä maanpinnan alla vedeneristyksen ulkopuolella. Voit parantaa ulkoseinärakenteiden lämmöneristyskykyä käyttämällä vaakasaumoissa vähän paisuvaa polyuretaanivaahtoa. Eristeharkkojen muuraustyö etenee kuten perusharkkojenkin, eli aloita nurkasta ja pyri muuraamaan kerros kerrallaan. Nosta linjalangat muurauksen edetessä tulevan harkkokerroksen yläreunan tasolle. 41. Kulmissa käytetään kulmaharkkoja, joita on harkkolavalla oikea- ja vasenkätisenä. Muuraa kulmaharkot tarvittaessa muurauskauhaa käyttäen. Varmista kulmaharkkojen eristeiden liittyminen pystysaumoissa tiiviisti suorien harkkojen eristeeseen vähän paisuvalla polyuretaanivaahdolla. Lähde muuraamaan kulmasta pääsääntöisesti täysillä harkoilla. Muurauksen päättyessä kulmaan tai aukkoon, katkaise harkko sopivaan mittaan. HARKKOJEN MINIMILIMITYS ON 100 MM! Kulmissa käytetään kulmaharkkoja. Kulmaharkko on 10 mm suoraa harkkoa matalampi ja se käännetään joka toisessa harkkokerroksessa kuvan mukaisesti. Kulmaharkot muurataan paksummalla laastisaumalla muurauskauhaa käyttäen. Kulmaharkkojen eristeiden liittyminen pystysaumoissa tiiviisti suorien harkkojen eristeeseen varmistetaan myös vähän paisuvalla polyuretaanivaahdolla. Kulmasta lähdetään muuraamaan pääsääntöisesti täysillä harkoilla. Muurauksen päättyessä kulmaan tai aukkoon harkko katkaistaan sopivaan mittaan. Minimilimitys on 100 mm! Kulmissa käytetään kulmaharkkoja. Kulmaharkko on 10 mm suoraa harkkoa matalampi ja se käännetään joka toisessa harkkokerroksessa kuvan mukaisesti. Kulmaharkot muurataan paksummalla laastisaumalla muurauskauhaa käyttäen. Kulmaharkkojen eristeiden liittyminen pystysaumoissa tiiviisti suorien harkkojen eristeeseen varmistetaan myös vähän paisuvalla polyuretaanivaahdolla. Kulmasta lähdetään muuraamaan pääsääntöisesti täysillä harkoilla. Muurauksen päättyessä kulmaan tai aukkoon harkko katkaistaan sopivaan mittaan. Minimilimitys on 100 mm! 11

12 Leca Term harkot muurataan weber.vetonit ML Leca Laastilla (talviolosuhteissa Lecaterm-harkot muurataan Vetonit Leca-laastilla (talviolosuhteissa Leca-pakkaslaastilla) 5 mm:n vaakasaumalla, jolloin ML mm korkeiden Leca harkkojen P korkeusetenemäksi Pakkaslaastilla) Lecaterm-harkkojen 5 mm:n pystysaumoissa vaakasaumalla, ei käytetä laastia. Tämä helpottaa ja nopeuttaa jolloin tulee 200 mm. Lecaterm-harkot kannattaa muurata Leca-muurauskelkan avulla, jolloin vaakasaumaan laastikarheiden väliin jää sopiva ilmarako, laastin menekki pienenee ja työ nopeutuu. muuraustyötä. mm korkeiden harkkojen korkeusetenemäksi tulee 200 mm. Leca Term harkot kannattaa muurata 41 Leca muurauskelkan avulla, jolloin vaakasaumaan laastikarheiden väliin jää sopiva ilmarako, laastin menekki pienenee ja työ nopeutuu. Leca Term harkkojen pystysaumoissa ei käytetä laastia. Tämä helpottaa ja nopeuttaa muuraustyötä. 43. Työnnä harkko kiinni edellisen harkon päätypintaan ja laske valmiin Työnnä harkko kiinni edellisen harkon päätypintaan ja laske valmiin laastikerroksen päälle. laastikerroksen päälle. Kopauta harkko Kopauta harkko lopullisesti paikoilleen kumivasaralla. Älä liikuta harkkoa laastikerroksen päällä niin, että harkon ja laastin tartunta kärsii. lopullisesti paikoilleen kumivasaralla. Älä liikuta harkkoa laastikerroksen päällä niin, että harkon ja laastin tartunta kärsii Poista laastipurseet ajoittain ennen laastin jäykistymistä. VINKKI: Hio samalla laasti saumat esim. styrox- tai uretaanipalalla, mikä helpottaa jatkossa pinnoitustyön suorittamista. Poista laastipurseet ajoittain ennen laastin jäykistymistä. VINKKI: Hio samalla laastisaumat esim. styrox- tai uretaanipalalla, mikä helpottaa jatkossa pinnoitustyön suorittamista Haluttaessa parempaa lämmöneristyskykyä käytetään vaakasaumassa lisäeristeenä vähän paisuvaa polyuretaanivaahtoa. Pursota se kahtena kaistana saumauspistoolin avulla. Asenna kaistat muurauslaastin levittämisen jälkeen. 46. Leca Term harkko on helppo katkaista tarkoitukseen kehitetyllä kovametalliteräisellä sahalla tai isoteräi- Lecaterm-harkko on helppo katkaista tarkoitukseen kehitetyllä kovametalliteräisellä sahalla tai isoteräisellä kulmahiomakoneella. Isolle työmaalle kannattaa vuokrata koneellinen harkkosaha. sellä kulmahiomakoneella. Isolle työmaalle kannattaa vuokrata koneellinen 45 harkkosaha. 47. Asenna aukkojen pieliin ohjurilaudat, jotta saat pystypielistä suorat. Huomioi, Asenna aukkojen pieliin että ohjurilaudat, aukon jotta saat pystypielistä ja suorat. karmin Huomioi, että joka aukon ja karmin joka sivulle jää riittävä, noin 15 mm:n asennus/tiivistysvara! sivulle jää riittävä, noin 15 mm:n asennus/tiivistysvara! Haluttaessa parempaa lämmöneristyskykyä käytetään vaakasaumassa lisäeristeenä vähän paisuvaa polyuretaanivaahtoa. Pursota se kahtena se kaistana saumauspistoolin avulla. Asenna kaistat muurauslaastin levittämisen jälkeen. 44 Sijoita raudoitukset suunnitelmien mukaisesti. Asenna kutistumaraudoitukseksi molempiin harkkokuoriin vähintään 8 mm:n harjateräkset tai tikasraudoitteet joka kolmanteen saumaan. Aukkojen ala- ja yläpuolisen raudoituksen tulee ulottua vähintään terästen jatkospituuden verran aukon reunojen yli. Jatkospituuden minimiarvot ovat 8 mm 12harjateräksellä 700 mm ja 4 mm tikasraudoitteilla 400 mm. Rakennettaessa ympäristöluokan MX4 (suolarasitetut kohteet esim. meren rannalla tai suolattujen teiden varsilla) alueella tulee harkkojen ulkokuoressa käyttää sinkittyä tai ruostumatonta terästä. Asenna teräkset niin, että laasti ympäröi niitä. 48. Sijoita raudoitukset suunnitelmien mukaisesti. Asenna kutistumaraudoitukseksi molempiin harkkokuoriin vähintään 8 mm:n harjateräkset tai ø 4 mm tikasraudoitteet joka kolmanteen saumaan. Tämän lisäksi raudoitus on asennettava ikkuna-aukon alapuoliseen saumaan ja aukkojen yläpuolisten palkkiharkkojen saumaan sekä ylimpään ja alimpaan saumaan. Aukkojen ala- ja yläpuolisen raudoituksen tulee ulottua vähintään terästen jatkospituuden verran aukon reunojen yli. Jatkospituuden minimiarvot ovat 8 mm harjateräksellä 700 mm ja 4 mm tikasraudoitteilla 400 mm. Rakennettaessa ympäristöluokan MX4 (suolarasitetut kohteet esim. meren rannalla tai suolattujen teiden varsilla) alueella tulee harkkojen ulkokuoressa käyttää sinkittyä tai ruostumatonta terästä. Asenna teräkset niin, että laasti ympäröi niitä.

13 Asenna raudoitus harkkosauman raudoitusuraan laastin levittämisen jälkeen. Leca Term harkon raudoituksen on jatkuttava yhtenäisenä nurkan ympäri. 50. Sido väliseinät ja ulkoseinät toisiinsa muuraussiteillä. Sijoita muurausside jokaiseen harkkosaumaan. Useimmiten väliseinät muurataan runkomuurauksen jälkeen. 51 Asenna raudoitus harkkosauman raudoitusuraan laastin levittämisen jälkeen. Lecaterm-harkon raudoituksen on jatkuttava yhtenäisenä nurkan ympäri Asenna raudoitus harkkosauman raudoitusuraan laastin levittämisen jälkeen. Lecaterm-harkon raudoituksen on jatkuttava yhtenäisenä nurkan ympäri Asenna kaikkien ikkuna- ja oviaukkojen pieliin 4 mm:n ruostumattomia muuraussiteitä, yksi kappale joka saumaan. Asenna muuraussiteet vähintään 150 mm etäisyydelle harkon päädystä, jotta voit asentaa karmien kiinnitysalustana tarvittaessa käytettävät apukarmit, niille eristeeseen tehtyihin uriin. Tiivistä vaakasaumat aukkojen pielissä esim. polyuretaanivaahdolla, jollet asenna apukarmia Tee väli- tai yläpohjan alapuolinen harkkokerros LPH-140 palkkiharkoista (kuva 53). Pursota palkkien väliin vähän paisuvaa polyuretaanivaahtoa tai asenna palkkien väliin ohut levyeriste. Palkkiharkon uraan tehtävä valu ja teräkset muodostavat rakennuksen kiertävän rengaspalkin. Käytä raudoituksena esim. 10 mm harjateräksiä. Ulkopuolisen palkkiharkon voit tarvittaessa korvata esim. pitkittäin halkaistulla LTH-300 harkolla (kuva 54), jolloin Asenna kaikkien ikkuna- ja oviaukkojen pieliin 4 mm:n ruostumattomia muuraussiteitä, yksi kappale joka saumaan. Asenna muuraussiteet vähintään 15 cm etäisyydelle saat kasvatettua harkon päädystä, jotta eristepaksuutta. voit asentaa karmien kiinnitysalustana tarvittaessa käytettävät apukarmit, niille eristeeseen tehtyihin uriin. Tiivistä vaakasaumat Asenna aukkojen pielissä ylimmän esim. polyuretaanivaahdolla, harkkokerroksen jollet asenna apukarmia. Asenna kaikkien ikkuna- ja oviaukkojen pieliin 4 mm:n ruostumattomia muuraussiteitä, yksi kappale joka saumaan. Asenna muuraussiteet vähintään 15 cm etäisyydelle harkon päädystä, jotta voit asentaa karmien kiinnitysalustana tarvittaessa käytettävät apukarmit, niille eristeeseen tehtyihin uriin. Tiivistä vaakasaumat aukkojen pielissä esim. polyuretaanivaahdolla, jollet asenna apukarmia /51 alapuoliseen vaakasaumaan muuraussiteet (1 kpl/harkko). Asenna muuraussiteet myös välipohjan 50/51 kummallekin puolelle 1 kpl/harkko. Yli 3,5 m korkeissa seinissä muuraussiteitä tulee lisäksi käyttää 4 kpl/m 2 koko seinän alueella. Tee puurakenteisen Tee puurakenteisen väli- tai väli- yläpohjan tai yläpohjan alapuolinen alapuolinen harkkokerros harkkokerros LPH-140 LPH-140 palkkiharkoista palkkiharkoista (kuva (kuva 52). Pursota 52). Pursota palkkien palkkien väliin vähän väliin paisuvaa vähän paisuvaa polyuretaanivaahtoa tai asenna tai asenna palkkien palkkien väliin ohut väliin ohut levyeriste. levyeriste. Palkkiharkon Palkkiharkon uraan tehtävä uraan tehtävä valu ja teräkset valu ja teräkset muodostavat muodostavat rakennuksen rakennuksen kiertävän kiertävän rengaspalkin. rengaspalkin. Käytä raudoituksena Käytä raudoituksena esim. 10 esim. mm 10 harjateräksiä. mm harjateräksiä. Ulkopuolisen Ulkopuolisen palkkiharkon palkkiharkon voit tarvittaessa voit tarvittaessa korvata korvata esim. pitkittäin esim. pitkittäin halkaistulla halkaistulla LTH-300 LTH-300 harkolla harkolla 55. Sidottaessa rakenne rengasterästyksellä palkkiharkkokerros kiertää koko aukot kannattaa ylittää ensisijaisesti suvaa polyuretaanivaahtoa tai asenna (kuva 53), (kuva 56. jolloin LTH ), saat jolloin harkkorakenteessa kasvatettua saat kasvatettua eristepaksuutta. olevat eristepaksuutta. Pursota palkkien väliin vähän pai- rakennuksen ympäri. Tee tällöin kulmaratkaisu kuvan mukaisesti sahaamalla palkkiharkkokerrosta jolloin aukon sahaamalla palkkiharkot ei ylityksiin tarvita. sopivaan ei kulmaan. ei tarvita. väliai- Huolehdi, että valmispalkkien pää Kun harkkojen Kun valmispalkkien harkkojen päälle tulee päälle LP-140-pituus, betonilaatta, tulee betonilaatta, avulla, johon rengasteräkset johon ohut rengasteräkset levyeriste. voidaan voidaan asentaa, asentaa, erillistä erillistä Sidottaessa rakenne rengasterästyksellä palkkiharkkokerros kiertää koko rakennuksen ympäri. Tee tällöin kulmaratkaisu kuvan mukaisesti palkkiharkot sopivaan kulmaan Asenna Asenna ylimmän kaista tuentaa. ylimmän harkkokerroksen Valmispalkin harkkokerroksen alapuoliseen leveys alapuoliseen on vaakasaumaan tulee vaakasaumaan vähintään muuraussiteet 250 muuraussiteet mm tuelle. Voit (1 kpl/harkko). (1140 kpl/harkko). mm ja eristeharkkoseinässä 54 niitä jatkaa muuraustyötä heti palkkien Asenna Asenna muuraussiteet asennetaan muuraussiteet kaksi myös rinnakkain. välipohjan myös välipohjan kummallekin kummallekin asentamisen puolelle puolelle 1 kpl/harkko. jälkeen. 1 kpl/harkko. 2 2 Yli 3,5 Yli m korkeissa 3,5 m korkeissa seinissä seinissä muuraussiteitä muuraussiteitä tulee lisäksi tulee käyttää lisäksi käyttää 4 kpl/m 4 koko kpl/m seinän koko alueella. seinän alueella /53 52/53 13 LTH-300 harkkorakenteessa olevat aukot kannattaa ylittää ensisijaisesti valmispalkkien LP-140-pituus, avulla, jolloin aukon ylityksiin ei tarvita väliaikaista tuentaa. Valmispalkin leveys on 140 mm ja eristeharkkoseinässä niitä asennetaan kaksi rinnakkain. Pursota

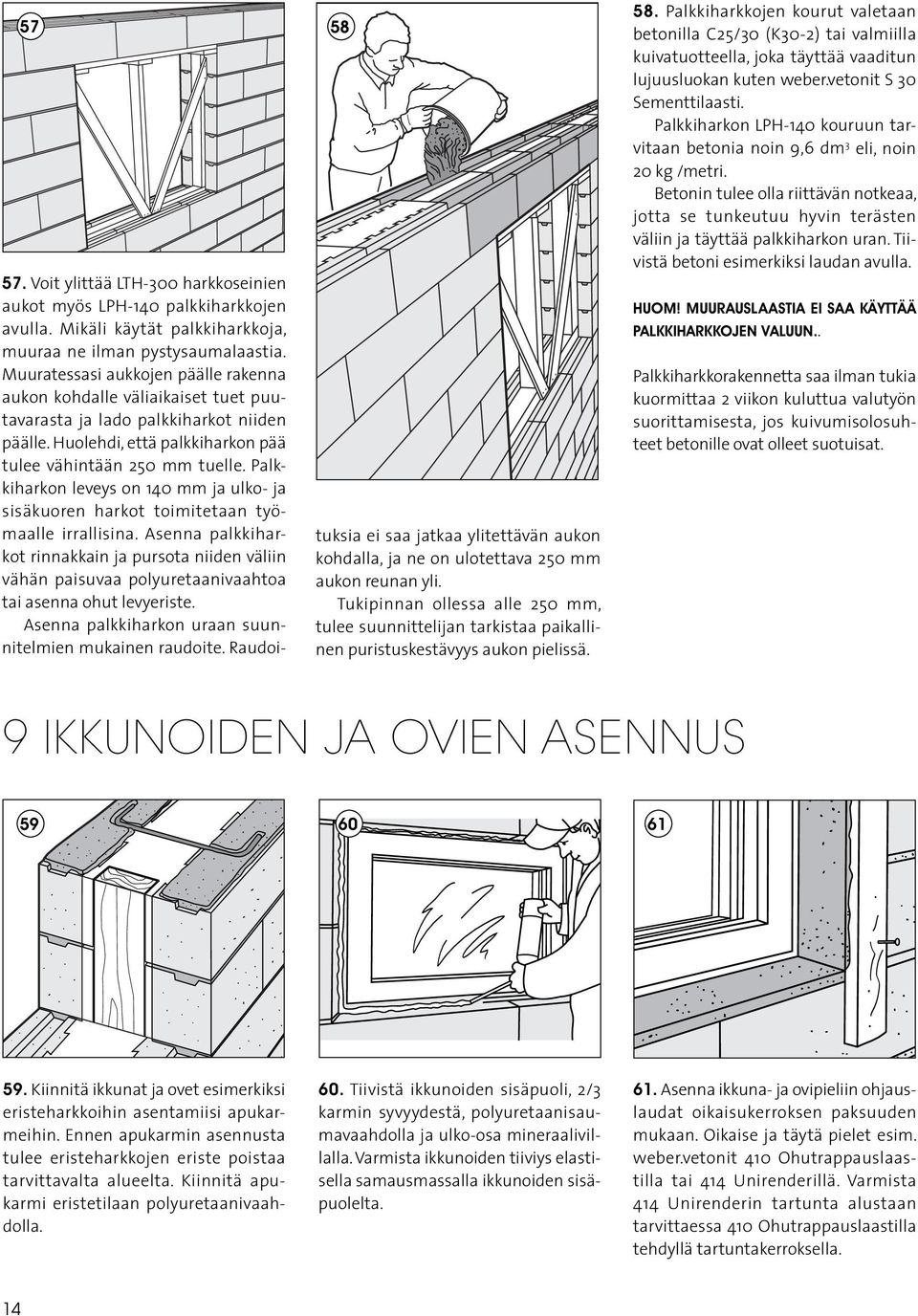

14 Voit ylittää LTH-300 harkkoseinien aukot myös LPH-140 palkkiharkkojen avulla. Mikäli käytät palkkiharkkoja, muuraa ne ilman pystysaumalaastia. Muuratessasi aukkojen päälle rakenna aukon kohdalle väliaikaiset tuet puutavarasta ja lado palkkiharkot niiden päälle. Huolehdi, että palkkiharkon pää tulee vähintään 250 mm tuelle. Palkkiharkon leveys on 140 mm ja ulko- ja sisäkuoren harkot toimitetaan työmaalle irrallisina. 56 Asenna palkkiharkot rinnakkain ja pursota niiden väliin vähän paisuvaa polyuretaanivaahtoa tai asenna ohut levyeriste. Asenna palkkiharkon uraan suunnitelmien mukainen raudoite. Raudoi- Voit ylittää LTH-300 harkkoseinien aukot myös LPH-140 palkkiharkkojen avulla. Mikäli käytät palkkiharkkoja, muuraa ne ilman pystysaumalaastia. Muuratessasi aukkojen päälle rakenna aukon kohdalle väliaikaiset tuet puutavarasta ja lado palkkiharkot niiden päälle. Huolehdi, että palkkiharkon pää tulee vähintään 250 mm tuelle. Palkkiharkon leveys on 140 mm ja ulko- ja sisäkuoren harkot toimitetaan työmaalle irrallisina. Asenna palkkiharkot rinnakkain ja pursota niiden väliin vähän paisuvaa polyuretaanivaahtoa tai asenna ohut levyeriste. 58 tuksia ei saa jatkaa ylitettävän aukon kohdalla, ja ne on ulotettava 250 mm aukon reunan yli. Tukipinnan ollessa alle 250 mm, Palkkiharkkojen kourut tulee valetaan suunnittelijan betonilla K30-2 tai tarkistaa valmiilla kuivatuotteella, paikallinen Sementtilaasti puristuskestävyys S30. aukon pielissä. joka täyttää vaaditun lujuusluokan kuten Vetonit 3 Palkkiharkon LPH-140 kouruun tarvitaan betonia n. 4,7 dm eli n. 9,6 kg/harkko. Betonin tulee olla riittävän notkeaa, jotta se tunkeutuu hyvin terästen väliin ja täyttää palkkiharkon uran. Tiivistä betoni esimerkiksi laudan avulla. HUOM! Muurauslaastia ei saa käyttää palkkiharkkojen valuun. 9 IKKUNOIDEN JA OVIEN ASENNUS Palkkiharkkorakennetta saa ilman tukia kuormittaa 2 viikon kuluttua valutyön suorittamisesta, jos kuivumisolosuhteet betonille ovat olleet suotuisat Palkkiharkkojen kourut valetaan betonilla C25/30 (K30-2) tai valmiilla kuivatuotteella, joka täyttää vaaditun lujuusluokan kuten weber.vetonit S 30 Sementtilaasti. Palkkiharkon LPH-140 kouruun tarvitaan betonia noin 9,6 dm 3 eli, noin 20 kg /metri. Betonin tulee olla riittävän notkeaa, jotta se tunkeutuu hyvin terästen väliin ja täyttää palkkiharkon uran. Tiivistä betoni esimerkiksi laudan avulla. HUOM! MUURAUSLAASTIA EI SAA KÄYTTÄÄ PALKKIHARKKOJEN VALUUN.. Palkkiharkkorakennetta saa ilman tukia kuormittaa 2 viikon kuluttua valutyön suorittamisesta, jos kuivumisolosuhteet betonille ovat olleet suotuisat. 59. Kiinnitä ikkunat ja ovet esimerkiksi eristeharkkoihin asentamiisi apukarmeihin. Ennen apukarmin asennusta tulee eristeharkkojen eriste poistaa tarvittavalta alueelta. Kiinnitä apukarmi eristetilaan polyuretaanivaahdolla. 60. Tiivistä ikkunoiden sisäpuoli, 2/3 Tiivistä ikkunoiden sisäpuoli, 2/3 karmin polyuretaanisaumavaahdolla ja ulko-osa karmin mineraalivillalla. syvyydestä, polyuretaanisaumavaahdolla ja ulko-osa mineraalivillalla. Varmista ikkunoiden tiiviys elastisella samausmassalla 59 ikkunoiden sisäpuolelta. 61. Asenna ikkuna- ja ovipieliin ohjauslaudat oikaisukerroksen paksuuden mukaan. Oikaise ja täytä pielet esim. Asenna ikkuna- ja ovipieliin ohjauslaudat oikaisukerroksen paksuuden mukaan. Oikaise ja täytä pielet esim. Serpo 410 Ohutrappauslaastilla tai Serpo weber.vetonit 414 Unirenderillä. 410 Ohutrappauslaastilla tai 414 Unirenderillä. Varmista Varmista Serpo 414 Unirenderin tartunta alustaan tarvittaessa Serpo 410 Ohutrappauslaastilla tehdyllä tartuntakerroksella. 414 Unirenderin tartunta alustaan tarvittaessa 410 Ohutrappauslaastilla 60 tehdyllä tartuntakerroksella. 14

15 63 10 SÄHKÖASENNUKSET JA SEINIEN PAIKKAUKSET Harkon työstäminen onnistuu tavallisilla käsityövälineillä. Sähkörasioiden vaatimat upotukset voit tehdä rasiaporalla. 63. Urat syntyvät parhaiten sähkökäyttöisellä roilokoneella. Pyri tekemään urat seinän pystysuunnassa. Vaakasuora uritus saattaa vaikuttaa seinän kantokykyyn, jolloin asiasta tulee neuvotella rakennesuunnittelijan kanssa. Urat syntyvät parhaiten sähkökäyttöisellä roilokoneella. Pyri tekemään urat seinän pystysuunnassa. Vaakasuora uritus saattaa vaikuttaa seinän kantokykyyn, jolloin asiasta tulee neuvotella rakennesuunnittelijan kanssa. VINKKI: Harkoissa olevia pystyreikiä kannattaa hyödyntää mahdollisuuksien putkien asennuksissa. mukaan Tämä putkien vähentää asennuksissa. roiloamista. Tämä vähentää VINKKI: Harkoissa olevia pystyreikiä kannattaa hyödyntää mahdollisuuksien mukaan roiloamista. Harkon työstäminen onnistuu tavallisilla käsityövälineillä. Sähkörasioiden vaatimat upotukset voit tehdä rasiaporalla Kiinnitä sähköputket roiloihin esimerkiksi nauloilla. Täytä roilot weber.vetonit ML Leca Laastilla, 414 Unirenderillä tai PTM Pikatäyttömassalla ennen varsinaista pintakäsittelyä. Varmista laastipaikkauksen tartunta sähköputkiin tai ainakin putkiryhmiin sivelemällä niihin tuuhealla maalaussiveltimellä weber.vetonit RF Saneerauslaastia. Kiinnitä sähköputket roiloihin esimerkiksi nauloilla. Täytä roilot Lecalaastilla, Serpo 414 Unirenderillä tai Vetonit Pikatäyttömassalla ennen varsinaista pintakäsittelyä. Varmista laastipaikkauksen tartunta sähköputkiin tai ainakin putkiryhmiin sivelemällä niihin tuuhealla maalaussiveltimellä Vetonit Saneerauslaastia. 65. Tee tarvittavat paikkaukset ja korjaukset esim. ML Leca Laastilla 2 3 päivää ennen rappauksen aloittamista. Poista laastijätteet, pöly ja suolahärme kaapimalla tai harjaamalla. Puhdista pinnat ulkona paineilmalla tai paine- Tee tarvittavat paikkaukset ja korjaukset esim. Leca-laastilla 2-3 päivää ennen rappauksen aloittamista. Poista laastijätteet, pöly ja suolahärme kaapimalla tai harjaamalla. Puhdista pinnat ulkona paineilmalla tai painepesurilla ja sisällä imurilla. pesurilla ja sisällä imurilla. Jotta sähköputkien läpiviennit eivät heikennä talon tiiviyttä, seinän ja yläpohjan liitoskohta tulee tiivistää tarkoitukseen valmistetulla teipillä tai valmiilla tiivistyslaipoilla

16 11 SEINIEN PINNOITUKSET weber.vetonit SilcoMaali + SilcoPinnoite tai 430 Hiertopinnoite weber.vetonit 410 Ohutrappauslaasti weber.vetonit 410 Ohutrappauslaasti weber.vetonit SokkeliMaali, SokkeliPinnoite, KiviPinnoite tai rouhepinnoitus PERUSMUURIN PINNOITUS Perusmuurien pinnoitusta on käsitelty tarkemmin kohdassa perustuksen pintakäsittelyt ja eristykset (s. 7). Leca talojen perustusten pinnoituksissa voidaan noudattaa em. kohdan ohjeita tai korvata 137 Oikaisulaasti 410 Ohutrappauslaastilla, jolloin sokkeleissa ja seinissä voidaan käyttää samaa laastia. Radonalueilla matala perusmuuri tulee pinnoittaa sokkelin molemmin puolin riittävän ilmatiiviyden saavuttamiseksi. Radonalueilla kellarillisen perustuksen ulkopuolisena kosteudeneristyksenä suositellaan käytettäväksi kumibitumikermiä, jolloin seinästä saadaan samalla riittävän tiivis radonkaasuille. Tällöin asennetaan usein myös ulkopuolinen lisäeriste, esim. Weberin Geosäkit rakenteen kosteusteknisen toiminnan varmistamiseksi. ULKOSEINÄN PINNOITUS Leca talon ulkoseinät pinnoitetaan ulkopuolelta kaksikerrosrappauksella, jolloin harkkopinnat oikaistaan weber. vetonit 410 Ohutrappauslaastilla kahteen kertaan. Pinnoittaminen tehdään silikonihartsipohjaisilla weber.vetonit SilcoMaalilla ja SilcoPinnoitteella taisementtipohjaisella weber.vetonit 430 Hiertopinnoitteella. Silikonihartispohjaisten tuotteiden etuna on tasavärisyys ja likaa hylkivä ominaisuus. Lopullinen pinta voi olla ruiskutettu tai hierretty. Rakenteen paremman kuivumisen takia suositellaan vähintään ensimmäisen rappauskerroksen tekemistä 410 Ohutrappauslaastilla harkkoseinään ennen talven tuloa. Jos rappaustyö tehdään kokonaan valmiiksi ennen ensimmäistä lämmityskautta, on suositeltavaa käyttää pohjarappauskerroksessa vahvistuksena weber Lasikuituverkkoa. Verkko painetaan ensimmäisen märkään 410 Ohutrappauslaastikerrokseen rappaustyön yhteydessä. SISÄSEINIEN TASOITUS Sisäpuoliset seinät oikaistaan 410 Ohutrappauslaastilla tai 137 Oikaisulaastilla. Weber Lasikuituverkkoa käytetään betonivalujen ja harkkojen rajakohdissa, ylityspalkkien kohdalla, aukkojen kulmissa ja muissa kohdissa missä saattaa esiintyä halkeilua. Lasikuituverkon käyttöä oikaisulaastikerroksessa suositellaan myös silloin, kun rakenteilla ei ole mahdollisuutta kuivua ja kutistua ennen pinnoitusta kiireisen aikataulun takia. Harkkoseinät tulee aina pinnoittaa alas laskettujen kattojen kohdalta ja kiintokalusteiden takaa sekä erilaisten panelointien takaa esim. saunassa. Pinnoituksella saadaan rakenteelle riittävä ilmatiiviys ja varmistetaan rakenteen kosteustekninen toimivuus. KUIVAT TILAT Kuivat tilat tasoitetaan weber.vetonit L Pohja- ja/tai LR+ Pintatasoitteella. Pinta voidaan maalata, tapetoida tai kuvioida halutulla tavalla. MÄRÄT TILAT Märät tilat tasoitetaan weber.vetonit MT Märkätilatasoitteella. Vedeneristys tehdään Weberin Vetonit Vedeneristystyöohjeen 8-70 mukaan. 16

17 12 RAUDOITTEET, PALKIT JA TYÖVÄLINEET LECA VALMISPALKKI L L / /200 RAUDOITTEET Tikasraudoite Muurausside 200/280/ ø4 27 ø4 50 TYÖVÄLINEET Metrimitta Kovametalliteräinen saha Pinnoituslasta Laastikauha Kuminuija Vesivaaka Leca muurauskelkka 17

18 13 HARKKOTYYPIT Uudet Leca perusharkot Uudet Leca perusharkot Uudet Leca perusharkot LECA PERUSHARKOT H-75 H-75 UH-100 UH-100 UH-125 UH-125 UH-150 UH-150 H-75 H-75 UH-100 UH-100 UH-125 UH-125 UH-150 UH-150 Pilariharkko P-240 H-75 UH-100 UH-125 UH-150 P-240 H-75 UH-100 UH-125 UH-150 RUH-420 RUH-420 Kulma LPH-140 LTH-300 RUH-200 RUH-200 RUH-200 RUH-250 RUH-250 RUH-250 RUH-300 RUH-300 RUH-300 RUH-340 RUH-340 RUH-340 Katelaatta LL-500 RUH-380 RUH-380 RUH-380 Anturaharkko LA-400 RUH-420 RUH-200 RUH-200 RUH-250 RUH-250 RUH-300 RUH-300 RUH-340 RUH-340 RUH-380 RUH-380 RUH-200 RUH-250 RUH-300 RUH-340 RUH-380 LTH RUH-200 kulma RUH-250 kulma RUH-300 kulma RUH-340 kulma LTH-300 kulma RUH-380 kulma RUH-420 LTH-380 kulma RUH-200 RUH-200kulma RUH-250 RUH-250kulma RUH-300 RUH-300kulma RUH-340 RUH-340kulma RUH-380 RUH-380kulma RUH-200 RUH-200 kulma kulma RUH-250 RUH-250 kulma kulma RUH-300 RUH-300 kulma kulma RUH-340 RUH-340 kulma kulma RUH-380 RUH-380 kulma kulma LPH-140 LTH-300 RUH-200 kulma RUH-250 kulma LPH-140 RUH-300 kulma RUH-340 LTH-300 kulma RUH-380 kulma LECA VALUHARKOT 2) LTH-380 VALUHARKKO 150 LTH-380 sisäkulma LTH-380 ulkokulma VALUHARKKO 150 KULMA VALUHARKKO 200 VALUHARKKO 200 KULMA VALUHARKKO 250 VALUHARKKO 250 KULMA LVH-150 LVH-150 kulma LVH-200 LVH-200 kulma LVH-250 LVH-250 kulma LTH-300 LTH-300 kulma LTH-380 LTH-380 LTH-300 kulma LECA DESIGN HARKOT LECA TERM HARKOT LTH-380 ulkokulma LTH-420 sisäkulma LTH-420 ulkokulma LTH-380 LTH-380 LTH-380 LTH-380 sisäkulma 1) LTH-380 ulkokulma LTH-380 1) ulkokulma LPH-140 LTP-380 palkki LTH-300 LTP-380 palkki LTH-420 sisäkulma LTH-300 kulma LTH-380 sisäkulma LTH-380 ulkokulma LTH-420 LTH-420 ulkokulma 1) LECA VALUERISTEHARKOT 2) LTH-420 LTH-420 LTH-420 sisäkulma LTH-420 LTH-420 sisäkulma 1) LTH-420 LTH-420 ulkokulma ulkokulma LTH-420 1) ulkokulmaltp-420 palkki LTHE-380 LTP-420 palkki Pilariharkko LTH-380 P-240 ulkokulma LTH-300 kulma LTH-380 LTP-380 palkki 420 LTH LTH-420 LTV-380 LTV-380 B LECA ERIKOISHARKOT LTP-380 palkki 420 LTHE LTV-420 LTP-420 palkki LTP-420 palkki LTHE-380 LTHE-380 LPH-140 Katelaatta LL-500 LPH-140 palkki Anturaharkko LA-400 LTH-300 Katelaatta LL-500 LTH-380 sisäkulmaltv-380 B RUH-420 LTH-380 ulkokulma LTV-420 BRUH-420 kulma LECA EASYLEX 420 HARKOT 2) LTH ) lavalla sekä oikea- että vasenkätisiä harkkoja 18 LTH-300 kulma RUH-420 RUH-420 LTH-380 RUH-420 kulma RUH-420 kulma EasyLex L250 x W88 x H300 EasyLex L x W88 x H300 EasyLexP L x W88 x H VS harkko 88 VS pääty 88 VS puolikas LTP-380 palkki 2) Tarkemmat tiedot esitteissä 4-16 Leca Valueristeharkkorakenteet suunnittelu- ja työohje, 4-18 Leca Valuharkot suunnittelu- ja työohje ja 4-21 Leca EasyLex -väliseinaharkot suunnittelu- ja työohje. LTH-420

19 LECA HARKOT TUOTE MITAT, mm LEV. x PIT. x KORK. kpl/m 2 kg/kpl (n.) kpl/lava LAASTIMENEKKI kg/harkko (n.) PERUSHARKOT SFS-EN kategoria 1. Leca Lex harkko H-75 75xx 10 5, ,5 Leca Lex harkko UH xx 10 6, ,5 Leca Lex harkko UH xx 10 8, ,5 Leca Lex harkko UH xx 10 10,0 98 1,5 Leca Lex harkko RUH xx 10 11,6 80 2,5 Leca Lex harkko RUH-200 kulma 200xx 5/m 13,3 60 2,5 Leca Lex harkko RUH xx 10 14,5 64 2,5 Leca Lex harkko RUH-250 kulma 250xx 5/m 15,4 48 2,5 Leca Lex harkko RUH xx 10 16,5 56 2,5 Leca Lex harkko RUH-300 kulma 300xx 5/m 17,1 36 3,0 Leca Lex harkko RUH xx 10 18,8 48 2,5 Leca Lex harkko RUH-340 kulma 340xx 5/m 20,0 36 3,0 Leca Lex harkko RUH xx 10 21,0 48 2,5 Leca Lex harkko RUH-380 kulma 380xx 5/m 21,4 36 3,5 Leca Lex harkko RUH xx 10 22,0 42 2,5 Leca Lex harkko RUH-420 kulma 420xx 5/m 22,8 36 3,5 Leca Lex pilariharkko P x240x 5/m 6, ,5 1) Leca Valuharkko LVH xx ,1 96 2) Leca Valuharkko LVH-150 kulma 150x398x200 5/m 10,7 72 Leca Valuharkko LVH xx ,4 80 3) Leca Valuharkko LVH-200 kulma 200x448x200 5/m 13,9 60 Leca Valuharkko LVH xx ,3 64 4) Leca Valuharkko LVH-250 kulma 250xx200 5/m 18,1 48 ERIKOISHARKOT Leca harkko LPH-140 palkki 140xx 2/m 7,6 84 1,0 5) Leca anturaharkko LA x590x190 1,8/m 32,0 36 6) Leca katelaatta LL x250x60 8 9,2 96 Leca EasyLex 88 VS harkko 66 kpl (Lava sisältää 66 Väliseinäharkkoa) Leca EasyLex 88 VS harkko (Väliseinäharkko) Leca EasyLex 88 VS pääty (Väliseinä päätyharkko) Leca EasyLex 88 VS puolikas (Väliseinä puolikasharkko) harkon mitat 88xx300 6,7 Lavalla 9,85 m kg/lava 66*) 0,25 88xx300 6,7 11,0 0,22-0,3 88xx300 3,33/m 11,0 0,22-0,3 88x249x300 5,5 0,1-0,15 *) Lavan sisältö: Leca EasyLex 88 VS harkkoja 57 kpl, EasyLex 88 VS pääty 6 kpl, EasyLex 88 VS puolikas 6 kpl ERISTEHARKOT SFS-EN kategoria 1. Leca Term harkko LTH xx 10 15,1 64 2,0 Leca Term harkko LTH-300 kulma 300x200x 5/m 5,8 32 0,7 Leca Design harkko LTH xx 10 17,4 48 2,5 Leca Design harkko LTH-380 ulkokulma 380x250x 5/m 7,3 32 0,9 Leca Design harkko LTH-380 sisäkulma 380x290x 5/m 10,3 32 1,1 Leca Design harkko LTP-380 palkki 380xx 2/m 14,6 48 1,5 7) Leca Design harkko LTH xx 10 17,5 48 2,5 Leca Design harkko LTH-420 ulkokulma 420x290x 5/m 8,5 32 0,9 Leca Design harkko LTH-420 sisäkulma 420x330x 5/m 11,9 24 1,3 Leca Design harkko LTP-420 palkki 420xx 2/m 14,8 48 1,5 7) Leca Valueristeharkko LTV xx 10 13,6 36 1,5 8) Leca Valueristeharkko LTV xx 10 13,6 36 1,5 9) Leca -perusharkot, Leca Term -harkot ja Leca Design -harkot muurataan weber.vetonit ML Leca Laastilla, talviolosuhteissa ML Leca P Pakkaslaastilla. Leca EasyLex 88 VS -harkot ohutsaumamuurataan weber.vetonit OL 15 Ohutsaumalaastilla, talviolosuhteissa OL 15 P Pakkasohutsaumalaastilla. 19

20 LECA PALKIT TUOTE MITAT, mm LEV. x PIT. x KORK. kg/kpl (n.) LP (pituus 1500 mm) 140x1500x 56 LP (pituus 2000 mm) 140x2000x 76 LP (pituus 2500 mm) 140x2500x 95 LP (pituus 3000 mm) 140x3000x 113 LP (pituus 3500 mm) 140x3500x 132 LP (pituus 1500 mm) 200x1500x 98 Leca EasyLex palkki 88x1500x MUUT LECA TUOTTEET TUOTE Leca Term LTH-300 Muurausside Leca Design LTH-380 Muurausside Leca Design LTH-420 Muurausside Tikasrauta BI 37R rst-teräs, LTH-300, LTH-380 ja LTH-420 rakenteisiin Tikasrauta BI 40 LTH-300, LTH-380 ja LTH-420 rakenteisiin Leca EasyLex 2500 profiili Leca EasyLex harkoista muurattavan seinän lähtölista ja sidonta jo olemassa olevaan seinään. Profiilin leveys 75 mm, pituus 2500 mm. Profiili sisältää 4 muuraussidettä. Leca EasyLex langanohjain Leca EasyLex harkoista muurattavan seinän korkeusaseman ja suoruuden seuraaminen. Langanohjain asennetaan liikkuvaksi EasyLex 2500 profiiliin ja linjalanka kiinnitetään langanohjaimeen. MUURAUSKELKAT LAASTIN LEVITYKSEEN Ohutsaumakelkka 85/88 Leca EasyLex 88 VS-harkkojen ohutsaumamuuraukseen Leca kelkka UH-125 Leca kelkka UH-150 Leca kelkka RUH-200 Leca kelkka S Kelkka suljettavissa ja leveys säädettävissä. Soveltuu RUH-200 RUH-420 ja LTH-300 -harkkojen muuraukseen. Leca Design-kelkka S Kelkka suljettavissa ja leveys säädettävissä. Soveltuu LTH-380 ja LTH-420 harkkojen muuraukseen. Leca kelkan lisäosa S Lisäosa suljettavaan ja säädettävään Leca kelkkaan Lisäosan myötä kelkka soveltuu RUH RUH-420, LTH-300, LTH-380 ja LTH-420 -harkkojen muuraukseen. PAKKAUSKOKO 50 kpl 50 kpl 50 kpl 10 kpl x 4000 mm 10 kpl x 4000 mm 1 profiili (sisältää 4 muuraussidettä) Pienin tilausmäärä 10 profiilin (sisältää 40 muuraussidettä) nippu 1 kpl Pienin tilausmäärä 10 kpl paketti 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl 1) Lisäksi P-240 harkon reiän valuun weber.vetonit S 30 Sementtilaastia tai vastaavaa n.5,5 kg/harkko 2) Lisäksi LVH-150 harkon betonointiin betonia n. 6,6 l/harkko 3) Lisäksi LVH-200 harkon betonointiin betonia n. 10,1 l/harkko 4) Lisäksi LVH-250 harkon betonointiin betonia n. 14,5 l/harkko 5) Lisäksi LPH-140 harkon kourun valuun weber.vetonit S 30 Sementtilaastia tai vastaavaa n. 9,6 kg/harkko 6) Lisäksi LA-400 harkon kourun valuun weber.vetonit S 30 Sementtilaastia tai vastaavaa n.12,5 kg/harkko 7) Lisäksi LTP-380 ja LTP-420 harkkojen kourujen valuun weber.vetonit S 30 Sementtilaastia tai vastaavaa n.19,3 kg/harkko 8) Lisäksi LTV-380 harkon betonointiin betonia n.12,8 l/harkko 9) Lisäksi LTV-420 harkon betonointiin betonia n.14,6 l/harkko 20
