1 KESTÄVÄT elementtiratkaisut

2

3 NOSTOANKKURIJÄRJESTELMÄT Kuula-ankkurit, hylsyankkurit, nostotyökalut NOSTOANKKURIJÄRJESTELMÄT Ankkurointitekniikka Ankkurointikiskot, välipohjansulkimet, kulmavahvikkeet, pilarikengät, hitsauslevyt, kierrekiinnikkeet Ankkurointitekniikka RAUDOITUSTEKNIIKKA Välikkeet, parvekeraudoitteet, leikkausraudoitteet, työsaumaraudoitteet RAUDOITUSTEKNIIKKA BETONIJULKISIVUT Julkisivuankkurit, sandwich-ankkurijärjestelmä BETONIJULKISIVUT

4

5 SAATTEEKSI Eräs tunnettu ruotsalainen teollisuusmies sovelsi periaatetta Toimia, mutta ei näkyä Hän onnistui siinä hyvin ja hänen konserninsa toimii edelleen vakaasti liike-elämän myrskyissä. Jos haluaa etsiä vastaavuuksia, HALFEN voisi käyttää tuotteidensa osalta samaa mottoa; ne toimivat vaikka eivät (useimmiten) näy ja kestävät kaikki tuulet ja tuiverrukset. Vitsit ovat kuitenkin vähissä, kun työkohteena on suuria rakennuksia, teitä ja siltoja, joiden tekemisessä on toteutettava huippulaatua mahdollisimman taloudellisesti. Silloin meidän on pystyttävä osoittamaan, miksi HALFEN tuotteet ja ratkaisut ovat usein paras vaihtoehto projektin toteutukseen. Siksi laadimme tämän oppaan. Se on tarkoitettu ensisijaisesti betonielementtiteollisuuden ammattilaisille, mutta voi hyvin antaa ideoita ja inspiraatiota kaikille, jotka toimivat rakennusalalla. Tutustu sisältöön, niin ehkä löydät jotain uutta, mitä voit hyödyntää seuraavassa projektissasi! Helsinki 2008 HALFEN AB, Suomen sivuliike

6

7 NOSTOANKKURIJÄRJESTELMÄT NOSTOANKKURIJÄRJESTELMÄT Nerokkaita ja kestäviä komponentti- ja materiaalikytkentöjä nykyaikaiseen rakentamiseen. Ankkurointitekniikka BETONIJULKISIVUT RAUDOITUSTEKNIIKKA

8 SEINÄ- JA MUIDEN OHUIDEN BETONIELEMENTTIEN NOSTO Frimeda-nostoankkurijärjestelmä minimoi elementtiin kohdistuvat vaarat nostotilanteissa, jolloin painava elementti voi helposti vaurioitua. Nostoankkurit asennetaan betonielementin muottiin varauskappaleen avulla. Kun kappaleet poistetaan valun jälkeen, jäljelle jää syvennys, josta ankkurin pää pistää esiin. Tämän jälkeen Frimeda-nostolukko kiinnitetään sitten yhdellä liikkeellä ankkuriin. Kun elementti on lopullisella paikallaan, nostolukon irrottaminen on yhtä helppoa kuin sen kiinnittäminen oli. Kuormituskykyä voi helposti parantaa kytkemällä ankkurin raudoitukseen, mikä lisää noston turvallisuutta. Kaikki mahdolliset lisäraudoitukset liitetään suoraan ankkuriin. Frimeda-nostoankkurijärjestelmään kuuluu kuormaluokat 0,7-26,0 tonnia. Kaikki järjestelmään sisältyvät osat sopivat toisiinsa siten, että niiden käsitteleminen on hyvin vaivatonta ja 8

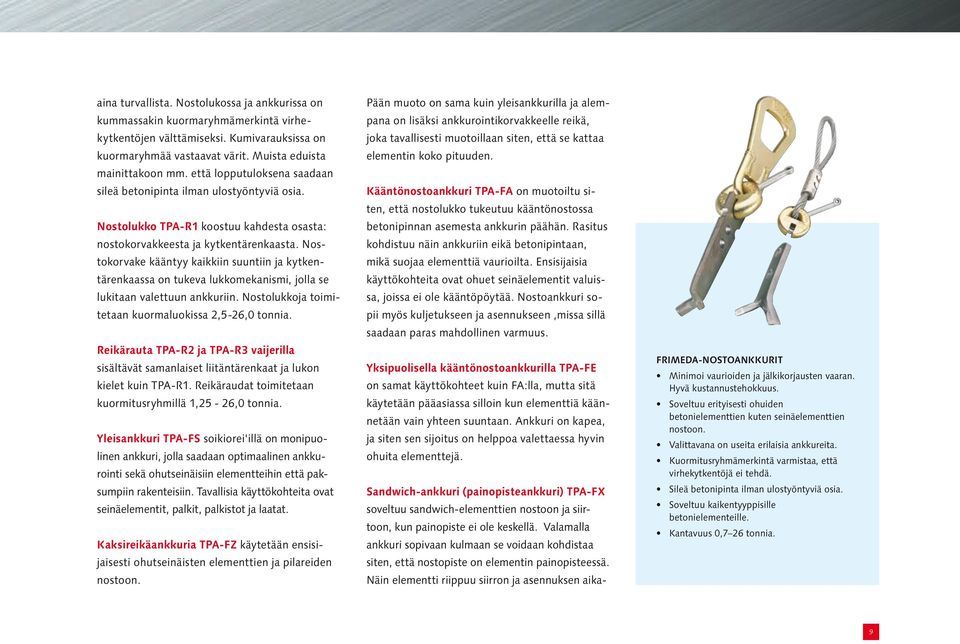

9 Pään muoto on sama kuin yleisankkurilla ja alempana on lisäksi ankkurointikorvakkeelle reikä, joka tavallisesti muotoillaan siten, että se kattaa elementin koko pituuden. Kääntönostoankkuri TPA-FA on muotoiltu siten, että nostolukko tukeutuu kääntönostossa betonipinnan asemesta ankkurin päähän. Rasitus kohdistuu näin ankkuriin eikä betonipintaan, mikä suojaa elementtiä vaurioilta. Ensisijaisia käyttökohteita ovat ohuet seinäelementit valuissa, joissa ei ole kääntöpöytää. Nostoankkuri sopii myös kuljetukseen ja asennukseen,missa sillä saadaan paras mahdollinen varmuus. Yksipuolisella kääntönostoankkurilla TPA-FE on samat käyttökohteet kuin FA:lla, mutta sitä käytetään pääasiassa silloin kun elementtiä käännetään vain yhteen suuntaan. Ankkuri on kapea, ja siten sen sijoitus on helppoa valettaessa hyvin ohuita elementtejä. Sandwich-ankkuri (painopisteankkuri) TPA-FX soveltuu sandwich-elementtien nostoon ja siirtoon, kun painopiste ei ole keskellä. Valamalla ankkuri sopivaan kulmaan se voidaan kohdistaa siten, että nostopiste on elementin painopisteessä. Näin elementti riippuu siirron ja asennuksen aikaaina turvallista. Nostolukossa ja ankkurissa on kummassakin kuormaryhmämerkintä virhekytkentöjen välttämiseksi. Kumivarauksissa on kuormaryhmää vastaavat värit. Muista eduista mainittakoon mm. että lopputuloksena saadaan sileä betonipinta ilman ulostyöntyviä osia. Nostolukko TPA-R1 koostuu kahdesta osasta: nostokorvakkeesta ja kytkentärenkaasta. Nostokorvake kääntyy kaikkiin suuntiin ja kytkentärenkaassa on tukeva lukkomekanismi, jolla se lukitaan valettuun ankkuriin. Nostolukkoja toimitetaan kuormaluokissa 2,5-26,0 tonnia. Reikärauta TPA-R2 ja TPA-R3 vaijerilla sisältävät samanlaiset liitäntärenkaat ja lukon kielet kuin TPA-R1. Reikäraudat toimitetaan kuormitusryhmillä 1,25-26,0 tonnia. Yleisankkuri TPA-FS soikiorei'illä on monipuolinen ankkuri, jolla saadaan optimaalinen ankkurointi sekä ohutseinäisiin elementteihin että paksumpiin rakenteisiin. Tavallisia käyttökohteita ovat seinäelementit, palkit, palkistot ja laatat. Kaksireikäankkuria TPA-FZ käytetään ensisijaisesti ohutseinäisten elementtien ja pilareiden nostoon. FRIMEDA-NOSTOANKKURIT Minimoi vaurioiden ja jälkikorjausten vaaran. Hyvä kustannustehokkuus. Soveltuu erityisesti ohuiden betonielementtien kuten seinäelementtien nostoon. Valittavana on useita erilaisia ankkureita. Kuormitusryhmämerkintä varmistaa, että virhekytkentöjä ei tehdä. Sileä betonipinta ilman ulostyöntyviä osia. Soveltuu kaikentyyppisille betonielementeille. Kantavuus 0,7 26 tonnia. 9

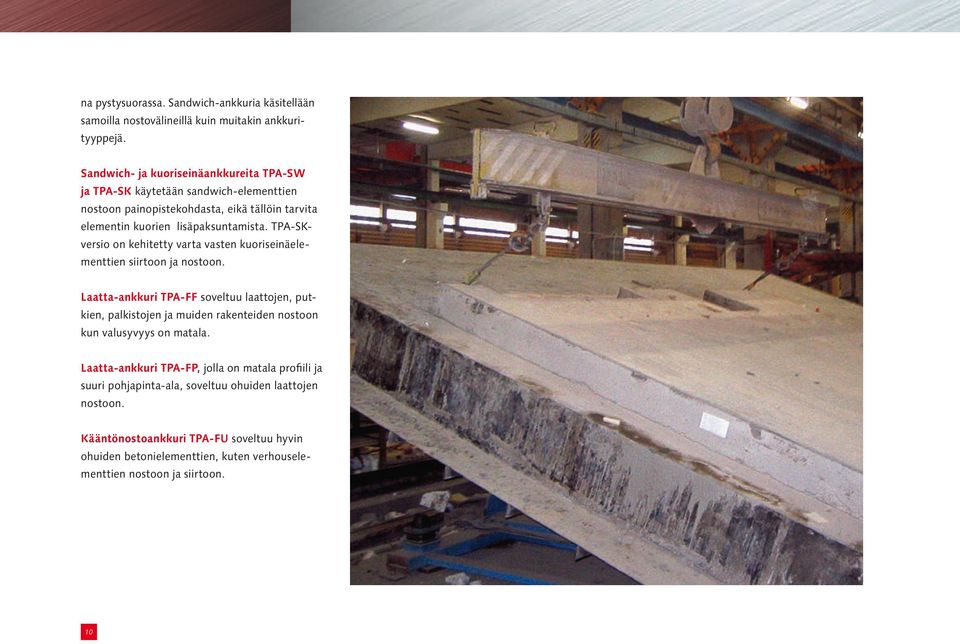

10 na pystysuorassa. Sandwich-ankkuria käsitellään samoilla nostovälineillä kuin muitakin ankkurityyppejä. Sandwich- ja kuoriseinäankkureita TPA-SW ja TPA-SK käytetään sandwich-elementtien nostoon painopistekohdasta, eikä tällöin tarvita elementin kuorien lisäpaksuntamista. TPA-SKversio on kehitetty varta vasten kuoriseinäelementtien siirtoon ja nostoon. Laatta-ankkuri TPA-FF soveltuu laattojen, putkien, palkistojen ja muiden rakenteiden nostoon kun valusyvyys on matala. Laatta-ankkuri TPA-FP, jolla on matala profiili ja suuri pohjapinta-ala, soveltuu ohuiden laattojen nostoon. Kääntönostoankkuri TPA-FU soveltuu hyvin ohuiden betonielementtien, kuten verhouselementtien nostoon ja siirtoon. 10

11 TPA-R2 TPA-R3 TPA-FX TPA-FF TPA-R1 TPA-FA TPA-FU TPA-FP ylimääräinen ovaalireikä TPA-SW TPA-FS TPA-FE TPA-FZ 11

12 PAKSUKUORISTEN BETONIELE- MENTTIEN KUTEN LAATTOJEN, PILAREIDEN JA PALKKIEN NOSTO DEHA Kuula-ankkurijärjestelmällä saadaan kuula-ankkuriin aina suora veto ja Universalnostolukon nostokorvake voi olla betonipinnan suuntaisena ilman, että nostokyky pienenee. Soveltuu myös erityisen hyvin betoniputkien käsittelyyn. Kuula-ankkurijärjestelmä koostuu erityyppisistä kuula ankkureista niihin kuuluvine nostolukkoineen ja ja se soveltuu betonielementtien nostoon ja siirtoon. Järjestelmän etuja ovat mm. hyvä kuormankantokyky valusyvyyden ollessa matala. Kuula-ankkurit valetaan betonielementtiin varauskappaleiden avulla. Ne irrotetaan valun jälkeen ja niistä jää betoniin maljamainen syvennys, josta ankkurin pää pistää esiin. 12

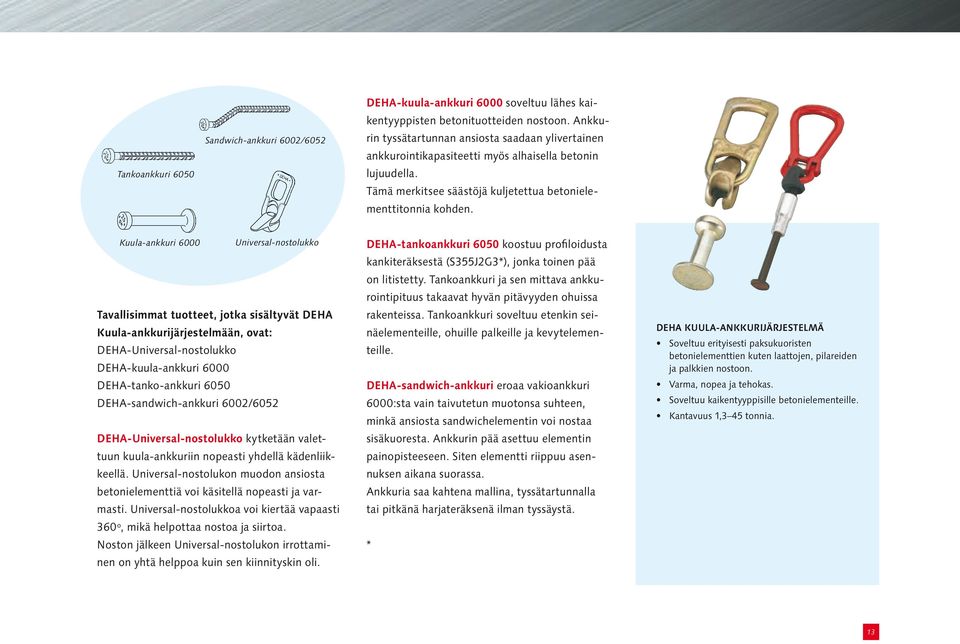

13 Tankoankkuri 6050 Sandwich-ankkuri 6002/6052 DEHA-kuula-ankkuri 6000 soveltuu lähes kaikentyyppisten betonituotteiden nostoon. Ankkurin tyssätartunnan ansiosta saadaan ylivertainen ankkurointikapasiteetti myös alhaisella betonin lujuudella. Tämä merkitsee säästöjä kuljetettua betonielementtitonnia kohden. Kuula-ankkuri 6000 Universal-nostolukko Tavallisimmat tuotteet, jotka sisältyvät DEHA Kuula-ankkurijärjestelmään, ovat: DEHA-Universal-nostolukko DEHA-kuula-ankkuri 6000 DEHA-tanko-ankkuri 6050 DEHA-sandwich-ankkuri 6002/6052 DEHA-Universal-nostolukko kytketään valettuun kuula-ankkuriin nopeasti yhdellä kädenliikkeellä. Universal-nostolukon muodon ansiosta betonielementtiä voi käsitellä nopeasti ja varmasti. Universal-nostolukkoa voi kiertää vapaasti 360º, mikä helpottaa nostoa ja siirtoa. Noston jälkeen Universal-nostolukon irrottaminen on yhtä helppoa kuin sen kiinnityskin oli. DEHA-tankoankkuri 6050 koostuu profiloidusta kankiteräksestä (S355J2G3*), jonka toinen pää on litistetty. Tankoankkuri ja sen mittava ankkurointipituus takaavat hyvän pitävyyden ohuissa rakenteissa. Tankoankkuri soveltuu etenkin seinäelementeille, ohuille palkeille ja kevytelementeille. DEHA-sandwich-ankkuri eroaa vakioankkuri 6000:sta vain taivutetun muotonsa suhteen, minkä ansiosta sandwichelementin voi nostaa sisäkuoresta. Ankkurin pää asettuu elementin painopisteeseen. Siten elementti riippuu asennuksen aikana suorassa. Ankkuria saa kahtena mallina, tyssätartunnalla tai pitkänä harjateräksenä ilman tyssäystä. * DEHA Kuula-ankkurijärjestelmä Soveltuu erityisesti paksukuoristen betonielementtien kuten laattojen, pilareiden ja palkkien nostoon. Varma, nopea ja tehokas. Soveltuu kaikentyyppisille betonielementeille. Kantavuus 1,3 45 tonnia. 13

14 SISÄKIERREHYLSYT NOSTOIHIN JA KIINNITYKSIIN DEHA-hylsyankkurijärjestelmä koostuu valuhylsyistä ja vaijerinostolenkeistä, joiden kantavuus on sama. Järjestelmän Rd-kierre takaa, että sitä ei voi sekoittaa tahattomasti nostoon soveltumattomiin valuhylsyihin. DEHA-hylsyankkurijärjestelmä sopii täydellisesti kaikentyyppisten betonituotteiden nostoon. Hylsyankkureita on saatavana sähkösinkittynä tai ruostumattomasta haponkestävästä teräksestä valmistettuna. Järjestelmään kuuluvat seuraavat osat: DEHA Perfektlyft 6313 soveltuu joka suuntaan kääntyvän rakenteensa ja alhaalla olevan kuorman kiinnityskohdan ansiosta erittäin hyvin vinoon vetoon. Nostimen Rd-kierteen ansiosta sitä voidaan käyttää ainoastaan nostoon tarkoitetuissa hylsyissä. Vinovedossa syntyvät momenttivoimat ovat Perfektlyftin alhaalla olevan kiinnityskohdan ansiosta hyvin vähäiset. 14

15 Bitek-ankkuri 6300S/R Laippa-ankkuri 6308 Perfektlyft 6313 Hylsytankoankkuri 6320S/R DEHA-Bitek-ankkuri 6300S/R perustuu DEHAkuula-ankkurin tapaan tyssätartuntaan. Tyssäankkuri tarjoaa ylivoimaisen tartuntakyvyn myös vähemmän lujaan betoniin. Bitek-ankkuria käytetään monien erilaisten betonituotteiden, kuten ohuiden seinäelementtien, kuorielementtien, lietekaivojen ja laakasiilojen seinäelementtien nostamiseen ja kiinnittämiseen. Ankkuri voi toimia myös kiinnikkeenä. DEHA-laippa-ankkuri 6308 on kompakti lyhytankkuri, jonka ankkuripää muistuttaa DEHA- Bitek-ankkuria. Ankkurin kompaktin muodon an- siosta sillä on suuri kuormitettavuus ja sen käyttö on yksinkertaista. Laippa-ankkuria käytetään sen lisäksi usein rakenteissa, joissa vaatimuksena on kompakti kiinnitys. Esimerkkejä laippa-ankkurin käyttösovelluksista ovat parvekkeet, portaiden välitasot, kannet ja välipohjat, joita on nostettava vaakasuorassa. DEHA-hylsytankoankkurissa 6320S/R on pitkä harjateräksinen ankkuriosa, ja se on ennen kaikkea tarkoitettu käytettäväksi ohuissa rakenteissa, joissa betoni ei ole erityisen lujaa. DEHA-HYLSYANKKURIJÄRJESTELMÄ Pyörökierteellä (Rd) varustettu nostojärjestelmä kaikentyyppisille betonielementeille. Ei voi tahattomasti sekoittaa nostoon soveltumattomiin valuhylsyihin. Sama kantavuus valuosassa ja nostolaitteessa. 15

16 Oikeita ja OIKEIN hylsyankkurin asennustapoja Perfektlyftin teräsvaijeriosan tarpeettoman kulumisen ehkäisemiseksi suositellaan nostokoukkuja ja sakkeleita, joiden halkaisija on vähintään 4 x teräsköyden halkaisija. Ankkuri on ruuvattava aivan kiinni varauskappaleeseen. Ankkuri ei saa nousta betonipinnan yläpuolelle. Perfektlyft on ruuvattava ankkuriin mahdollisimman pitkälle. 16

17 BETONIPUTKIEN KULJETUS JA ASENNUS DEHA-asennustyökalu korvaa raskaat ja kalliit siirtovälineet ja muut putkien yhteenliittämisessä tarvittavat laitteet. Se on kevyt, huoltovapaa ja sopii täydellisesti betoniputkien nostoon ja asennukseen. Asennustyökaluja on kuormitusryhmille 1,3 5,0 tonnia ja putkenpituuksille mm. Asennustyökalu valitaan kuula-ankkureiden kuormitusryhmän ja putken pituuden mukaan. 17

18 Nostokulmat / Ankkureiden sijoitus / Monipistenosto Nostokulmat Kun nostossa ei käytetä nostopuomia, nosturinkoukusta haarautuvien liinojen ja ketjujen pituus on tärkeä tekijä ankkureihin kohdistuvan rasituksen kannalta. Tämä nostokulma ß tuottaa vaakasuuntaisen voiman, joka vuorostaan lisää liinojen rasitusta lisäyskertoimella z. Nostokulma ß Kerroin z O 1,00 7,5 1,01 15,0 1,04 22,5 1,08 30,0 1,16 37,5 1,26 45,0 1,41 52,5 1,64 60,0 2,00 Vetovoima/ankkuri on tällöin: F = z X V kok x 0,5 Nostopuomi Painopiste Ankkureiden sijoitus Koska ankkurit sijaitsevat epäsymmetrisesti elementin painopisteen suhteen, tarvitaan nostopuomi. Ankkureihin kohdistuva kuormitus on epätasainen, koska noston kohdistuspiste ei vastaa elementin painopistettä. Kokonaiskuormitus noudattaa aina pystysuoraa linjaa, joka alkaa nosturinkoukusta ja jatkuu elementin painopistettä pitkin. Kun käytössä on epäsymmetrinen nostolaite (kuten yllä), ankkurikohtaisen kuormituksen voi laskea seuraavilla kaavoilla: Menettely b F a = V kok x a + b a F b = V kok x a + b Elementin kallistumisen estämiseksi siirron aikana on suositeltavaa käyttää puomilla varustettua nosturia. Tällöin nosturinkoukku sijoitetaan pystysuoraan elementin painopisteen S yläpuolelle. Jos elementti siirretään ilman iestä, nostoankkurit on valettava symmetrisesti elementin painopisteen S ympärille. Monipistenosto Nostettaessa palkkeja, joissa on enemmän kuin kaksi nostokohtaa, tai laattoja, joissa on enemmän kuin kolme nostokohtaa, ankkurikuormituksia ei voida enää laskea varmasti. Tällöin asiaa ei voi myöskään hoitaa symmetrisellä sijoittamisella, koska sellainen vaatii valettavien ankkureiden kohdistamista millimetrin tarkkuudella. Lisäksi nostoliinojen pituuserot estävät laskennan tarkkuuden. DIN normin mukaan haarakoukun kullekin liinalle sallitaan enintään 1 % pituusero. 18

19 Jos kuorman jakautumista ankkureiden välillä ei tunneta, nostoankkurit on mitoitettava siten, että kaksi ankkuria riittää kantamaan koko kuorman. Kuorman tasainen jakautuminen voidaan varmistaa käyttämällä nostopuomia. Monipistenosto Kuorma saadaan jakautumaan tasaisesti neljälle ankkurille nostopuomin avulla. Nosto tapahtuu kahden symmetrisesti painopisteeseen nähden sijoitetun ankkuriparin keskeltä. Seuraava kolmipistenostomenetelmä jakaa kuormituksen kolmelle ankkurille. Staattisesti epämääräisessä nelipistenostossa ankkurit on mitoitettava siten, että kaksi ankkuria voi ottaa koko kuorman. Kuormitettujen ankkurien lukumäärä: n = 2 Kuormitettujen ankkurien määrä: n=4 Myös seuraava menetelmä jakaa kuormituksen kaikille 4 ankkurille. Kuormitettujen ankkurien määrä: n=3 Optimaalinen kuormajakautuma saadaan jakopalkeilla varustetulla puomilla. Kuorma on kohtisuorassa ankkuriin ja jakautuu tasan neljälle ankkurille. Kuormitettujen ankkurien määrä: n=4 Kuormitettujen ankkurien määrä: n=4 19

20 KÄYTTÖOHJE: Nostoankkuri TPA-FA - Seinäelementti, kääntönosto muotista. Elementin voi laskea alas. Kun lisäraudoitus kääntönostoa varten sijoitetaan ankkurin molemmin puolin ei vinonostoa varten tarvitse enää lisätä erillistä vaakalenkkiä (vrt. TPS-FS). Kuormitustaulukko kahdella ankkurilla Ankkuri TPA-FA- 1,4-20 TPA-FA- 2,5-23 TPA-FA- 4,0-27 TPA-FA- 5,0-29 TPA-FA- 7,5-32 TPA-FA-10,0-39 TPA-FA-12,5-50 TPA-FA-17,0-50 Pienin seinäpaksuus B Pienin Suurin elementtipaino, G [kg] Lisäraudoitus 1) Ankkuritanko reunaa500hw A500HW α α α α etäisyys 2 x L2 1 x h1 x L1 =45º er =90º =75º =60º x60x700 12x80x800 16x100x950 16x100x x120x x120x x140x x140x x x x x x x x x 1650 Betonin lujuus muottia purettaessa C12/15, tartuntatila I Nostossa 4-kertainen varmuus murtoon nähden. Muotista irrotettaessa 3-kertainen varmuus murtoon nähden. 1) Lisäraudoitus kun elementti käännetään pystyyn muottia purettaessa, kts. käyttöseloste nro

21 KÄYTTÖOHJE: Nostoankkuri TPA-FA (jatkuu) - Seinäelementti, kääntönosto. Elementin voi laskea alas. Lisäraudoitteen taivutus pienilla reunaetäisyyksillä Reunaetäisyys, er Ankkuri TPA-FA- 1,4-20 TPA-FA- 2,5-23 TPA-FA- 4,0-27 TPA-FA- 5,0-29 TPA-FA- 7,5-32 TPA-FA-10,0-39 TPA-FA-12,5-50 TPA-FA-17,0-50 Ø1 L1 h1 h2 Ei sisääntaivutusta Sisääntaivutus, h2 kun Ø10 Ø12 Ø16 Ø16 Ø20 Ø20 Ø25 Ø Tavallinen kääntönostossa käytettävä lisäraudoitus Taivutettu lisäraudoitus (myös peilikuvaksi käännettynä) Nostoedellytysten muuttuessa ottakaa meihin yhteyttä. HALFEN toimittaa tarvittavat mitoituslaskelmat. Kääntönosto: 3-kertainen varmuus murtoon nähden Elementin siirtonosto: 4-kertainen varmuus murtoon nähden Puh , s-posti: 21

22 KÄYTTÖOHJE: Yleisankkuri TPA-FS - Seinäelementti, nostopöytä. Elementtiä saa kallistaa enintään 15. Kuormitustaulukko kahdella ankkurilla Ankkuri TPA-FS-1,4-11 TPA-FS-2,5-15 TPA-FS-5,0-18 TPA-FS-7,5-26 TPA-FS-10,0-30 TPA-FS-14,0-37 Pienin seinäpaksuus B Pienin reunaetäisyys er Tarvittava lisäraudoitus vinovedossa Suurin elementtipaino, G [kg] α=90 α =75 α =60 α= Ankkuritanko A500HW ØxL Ø10 x 550 Ø12 x 800 Ø16 x 1050 Ø20 x 1300 Ø20 x 1300 Ø25 x 1650 Ankkuri TPA-FS-1,4-11 TPA-FS-2,5-15 TPA-FS-5,0-18 TPA-FS-7,5-26 TPA-FS-10,0-30 TPA-FS-14,0-37 Betonin lujuus muottia purettaessa C12/15, tartuntatila I Nostettaessa 4-kertainen varmuus murtoon nähden 1) Reunaetäisyyttä er kasvatetaan niin että lisäraudoitus mahtuu rakenteen reunalle tai U-lenkki taivutetaan, vrt ed. sivu. 22 Lisäraudoitus1) A500HW Ø2 x L2 Ø6 x 900 Ø8 x 1200 Ø12 x 1550 Ø16 x 2000 Ø16 x 2300 Ø20 x 2600

23 KÄYTTÖOJE: Yleisankkuri TPA-FS (seinä) (jatkuu) - Seinäelementti, nostopöytä. Elementtiä saa kallistaa enintään 15. Upotos Upotos Muotista poisto: 4-kertainen varmuus murtoon nähden Pöytä nostetaan noin 75 kulmaan Upotos tehdään elementin paksuutta vastaavalla kotelolla tms. Nostoedellytysten muuttuessa ottakaa meihin yhteyttä. HALFEN toimittaa tarvittavat mitoituslaskelmat. Puh , s-posti: Asennus: 4-kertainen varmuus. 23

24 KÄYTTÖOHJE DEHA-KUULA Seinäelementti, kääntönosto muotista. Elementin saa laskea alas. Lisäraudoitus Kuormitustaulukko kahdella ankkurilla Nimike , , , , Pienin seinäpaksuus B Pienin reunaetäisyys er Suurin elementtipaino, G [kg] α=90 α=75 α=60 α= Nosto-raudoitus ØxLxh Ø12x800x75 Ø12x900x95 Ø16x1000x120 Ø20x1100x155 Ø20x1400x155 Ø25x1600x175 2) Betonin lujuus muottia purettaessa C12/15, tartuntatila I Nostossa 4-kertainen varmuus murtoon nähden Muotista irrotettaessa 3-kertainen varmuus murtoon nähden 1) Lisäraudoitus kun elementti käännetään pystyyn muottia purettaessa, kts. käyttöseloste nro ) Lisäraudoitus sijoitetaan nostokolon taakse suoraan ankkuria vasten 24 Lisäraudoitus sijoitettuna suoraan nostokolon yläreunaa vasten Lisäraudoitus sijoitettuna nostonkolon taakse suoraan ankkuria vasten

25 KÄYTTÖOHJE DEHA-KUULA-ANKKURI 6050 (jatkuu) - Seinäelementti, nosto muotista. Elementin saa laskea alas. Lisäraudoitteen taivutus pienillä reunaetäisyyksillä Reunaetäisyys, e r Ankkuri Ei sisääntaivutusta Sisääntaivutus, h 2 kun Ø 1 L 1 h 1 h , Ø , Ø , Ø , Ø Ø Ø Kääntönosto: 3-kertainen varmuus murtoon nähden Nosto irrotus Tavallinen kääntönostossa käytettävä lisäraudoitus Taivutettu lisäraudoitus (myös peilikuvaksi käännettynä) Nostoedellytysten muuttuessa ottakaa meihin yhteyttä. HalFEN toimittaa tarvittavat mitoituslaskelmat. Puh , s-posti: Elementin siirtonosto: 4-kertainen varmuus murtoon nähden 25

26 KÄYTTÖOHJE: DEHA-HYLSankkuri Nostokohta sijoitettu laatan sivuun Mittataulukko Ankkuri Kierre, Rd Pituus Vinokuormitus Maks. kuorma SF4 [kg] 6300S-Rd Rd kg 6300S-Rd Rd kg 6300S-Rd Rd kg 6300S-Rd Rd kg 6300S-Rd Rd kg 6300S-Rd Rd kg Kourmitustaulukko (yksi ankkuri) Ankkuri Pienin paksuus T Pienin reunaetäis. e r Sallittu sivikuorma, Z [kg] Kääntönosto 1) Sivusta asennus 2) Lisäraudoitus Ø x L 6300S-Rd kg 360 kg Ø10 x S-Rd kg 700 kg Ø12 x S-Rd kg 1120 kg Ø12 x S-Rd kg 1310 kg Ø16 x S-Rd kg 1990 kg Ø20 x S-Rd kg 4000 kg Ø16 x 1000 Betonin lujuus C12/15 1) 3-kertainen varmuus murtoon nähden (muotista irrotus) 2) 4-kertainen varmuus murtoon nähden (nosto) HUOMAUTUS! Jos laattoja on tarkoitus kääntää pystyyn ja siirtää yläreunasta kahden ankkurin varassa on yläreunan raudoitus suunniteltava vastaavasti, usein kannattaa käyttää pitempiä ankkureita (kts. käyttöseloste nro 261). 26

27 KÄYTTÖOHJE: DEHA-HYLSANKKURI 6300 (jatkuu) - Nostokohta sijoitettu laatan sivuun Staattisesti määrätty nosto Nelipistenosto jakopalkilla kuorma jakautuu tasan 4 ankkurille. Kuormitustaulukko Suurin elementtipaino Ankkuri Pienin paksuus T Pienin reunaetäis. e r Suurin elementtipaino, G [kg] α=90 α=60 α=45 Lisäraudoitus Ø x L 6300S-Rd Ø10 x S-Rd Ø12 x S-Rd Ø12 x S-Rd Ø16 x S-Rd Ø20 x 1100 Betonin lujuus C12/15 Nostossa 4-kertainen murtovarmuus omapainoon nähden Staattisesti epämääräinen nosto Nelipistenosto ilman jakopalkkia kuorma jakautuu 2 ankkurille. Kuormitustaulukko Suurin elementtipaino Ankkuri Pienin paksuus T Pienin reunaetäis. e r Suurin elementtipaino, G [kg] α=90 α=60 α=45 Lisäraudoitus Ø x L 6300S-Rd Ø10 x S-Rd Ø12 x S-Rd Ø12 x S-Rd Ø16 x S-Rd Ø20 x 1100 Betonin lujuus C12/15 Nostossa 4-kertainen murtovarmuus omapainoon nähden 27

28 KÄYTTÖOHJE: DEHA HYLSankkuri Nostokohta sijoitettu laatan yläpintaan Seuraavat kapasiteetti- ja kuormitustaulukot edellyttävät, että DEHA-Bitek-ankkuri 6300 valetaan paikalleen käyttäen SNAP Naulan aluslevyä NTR, joka upottaa ankkurin laattaan 10 mm syvyyteen. Nosto tehdään DEHA Perfektlyft 6313:lla. Mittataulukko Ankkuri Kierre, Rd Pituus 6300S-Rd Rd S-Rd Rd S-Rd Rd S-Rd Rd S-Rd Rd Kuormitustaulukko (yksi ankkuri) Ankkuri Pienin paksuus T Pienin reunaetäis. 3 L 1 Sallittu vetokuorma Z [kg] Muotista irrotus Nosto 6300S-Rd S-Rd S-Rd S-Rd S-Rd Betonin lujuus C12/15 Muotista irrotus 3-kertainen varmuus murtoon nähden Nostossa 4-kertainen murtovarmuus omapainoon nähden. Murtokartion raudoitus, kts. käyttöohje 28

29 kähttöohje: DEHA hylsankkuri 6300 (jatkuu) - Nostokohta sijoitettu laatan yläpintaan Staattisesti määrätty nosto Nelipistenosto jakopalkilla - kuorma jakautuu tasan 4 ankkurille Kuormitustaulukko Suurin elementtipaino Suurin elementtipaino, G [kg] Ankkuri α=90 α=60 α= S-Rd S-Rd S-Rd S-Rd S-Rd Betonin lujuus C12/15 Nostossa 4-kertainen murtovarmuus omapainoon nähden Staattisesti epämääräinen nosto Nelipistenosto ilman jakopalkilla kuorma jakautuu 2 ankkurille. Kuormitustaulukko Suurin elementtipaino Suurin elementtipaino, G [kg] Ankkuri α=90 α=60 α= S-Rd S-Rd S-Rd S-Rd S-Rd Betonin lujuus C12/15 Nostossa 4-kertainen murtovarmuus omapainoon nähden 29

30 KÄYTTÖHJE: DEHA-sandwich-ankkuri Seinäelementti, kääntönosto muotista. Elementin saa laskea alas. Paksunnokset Kuormitustaulukot kahdella ankkurilla Annkuri Min. B 3) Min. Tp 1) Min. e r Suurin elementtipaino, G [kg] α=90 α=75 α=60 α=45 Lisäraudoitus A500HW 2) Ø x L x h , Ø10 x 800 x , Ø12 x 900 x , Ø16 x 1100 x Ø20 x 1400 x Ø20 x 1400 x 145 Ankkuri Min. B Min. H f Min. B f , , , Betonin lujuus C12/15, tartuntatila I 3-kertainen murtovarmuus kääntönostossa (muotista irrotus) 4-kertainen murtovarmuus siirto- ja asennusnostossa 1 ) Kun etäisyys Tp elementin painopisteeseen (nostokohtaan) kasvaa, lisätään paksunnoksen leveyttä B vastaavalla mitalla 2) Pienillä reunaetäisyyksillä lisäraudoitus on ehkä taivutettava alas (kts. seuraava sivu). 3) Kääntöelementille lisätään Min. B-arvoa 35 mm, jotta nostokolo olisi kokonaisuudessaan betonissa. 30

31 KäyttöOhje: DEHA-sandwich-ankkuri 6052 (jatkuu) - Seinäelementti, nosto muotista. Elementin saa laskea alas. Lisäraudoituksen taivutus pienilla reunaetäisyyksillä Ankkuri Reunaetäisyys, e r Ei sisääntaivutusta Sis.taivutus, h 2 tarvitaan Ø 1 L 1 h 1 h , Ø , Ø , Ø Ø Ø Muotista irrotus: 3-kertainen murtovarmuus Tavallinen kääntönostossa käytettävä lisåraudoitus Taivutettu lisäraudoitus (myös peilikuvaksi käännettynä) Vinonostossa ja lähellä reunaa sijoitettavalle nostokohdalle tarvitaan lisäraudoitus (U-lenkki). Vertaa seinäelementin TPS-FS ankkuriin. Nostoedellytysten muuttuessa ottakaa meihin yhteyttä. HalFEN toimittaa tarvittavat mitoituslaskelmat. Puh , s-posti: Nosto: 4-kertainen murtovarmuus 31

32 käyttöohje: Kuula-ankkuri Seinäelementti, nosto muotista. Elementin saa laskea alas. Lisäraudoitus Lisäraudoitus Ø x L x h Kuormitustaulukko kahdella ankkurilla Ankkuri , , , , , Pienin Pienin Suurin elementtipaino, G [kg] AS 2) seinäreunaa500hw paksuus etäisyys 1) α=90 α=75 α=60 α=45 [mm2] B er Betonin lujuus C12/15 Nostossa 4-kertainen murtovarmuus omapainoon nähden 1) Pienemmillä reunaetäisyyksillä käytetään tanko-ankkuria ) Lisäraudoitusalueelle 2xL1 ankkuroituva muu raudoitus voidaan 3) Lisäraudoitusta käytetään kääntönostossa (elementin irrotus) Lisäraudoitus ØxLxh A500HW Ø10x600x60 Ø12x800x75 Ø12x900x95 Ø16x1000x95 Ø20x1100x130 Ø20x1100x140 Ø25x1500x180 Lisäraudoitus sijoitettuna suoraan nostokolon yläpintaan

33 käyttöohje: Kuula-ankkuri 6000 (jatkuu) - Seinäelementti, nosto muotista. Elementin saa laskea alas. Vinonostolle ja lähellä reunaa sijoitettavalle nostokohdalle tarvitaan lisäraudoitus (U-lenkki). Vertaa seinäelementin TPA-FS ankkuriin. Muotista irrotus: 3-kertainen murtovarmuus Kääntönosto Nostoedellytysten muuttuessa ottakaa meihin yhteyttä. HALFEN toimittaa tarvittavat mitoituslaskelmat. Puh , s-posti: Siirrot ja asennus 4-kertainen murtovarmuus 33

34 käyttöohje: Sandwich-ankkuri TPA-SW - Sandwich-elementti, nostopöytä. Elementtiä saa kallistaa enintään 15. Kuormitustaulukot Ankkuri TPA-SW-2,5-13 Min. e Min. B C Min. T TPA-SW-2, TPA-SW-2, TPA-SW-2, TPA-SW-2, TPA-SW-5, TPA-SW-5, TPA-SW-5, TPA-SW-5, TPA-SW-5, TPA-SW-5, Betonin lujuus C12/15, tartuntatila I 4-kertainen murtovarmuus omapainoon nähden Suurin elementtipaino, G [kg] α=90 α=75 α=60 α=45 Ankkuritanko A500HW Ø x L Ø12x Ø16x1500 Ankkuritanko A500HW 34

35 käyttöohje: Sandwich-ankkuri TPA-SW (jatkuu) - Sandwich-elementti, nostopöytä. Elementtiä saa kallistaa enintään 15. Muotista poisto: 4-kertainen murtovarmuus Nostoedellytysten muuttuessa ottakaa meihin yhteyttä. HalFEN toimittaa tarvittavat mitoituslaskelmat. Puh , s-posti: Asennus: 4-kertainen murtovarmuus 35

36 käyttöohje: Sandwich-ankkuri TPA-FX - Sandwich-elementti, nostopöytä. Elementtiä saa kallistaa enintään 15. Paksunnokset Kuormitustaulukot Ankkuri Min. B Min. Tp 1) Min. e r Suurin elementtipaino, G [kg] Lisäraudoitus. B500BT α=90 α=75 α=60 α=45 2) Ø 1 x L 1 x h 1 Ø 2 x L 2 TPA-FX-2, Ø10x600x60 Ø12x800 TPA-FX-5, Ø12x700x80 Ø16x1050 TPA-FX-7, Ø16x800x100 Ø20x1300 TPA-FX-10, Ø20x900x120 Ø25x1650 Betonin lujuus C12/15 4-kertainen varmuus murtoon nähden 1) Kun etäisyys Tp elementin painopisteeseen (nostokohta) suurenee, lisätään paksuunoksen B leveyttä vastaavalla mitalla 2) Pienillä reunaetäisyyksillä lisäraudoite L1 on ehkä taivutettava alas (kts. seuraava sivu) Ankkuri Min. H f Min. B f TPA-FX 2, TPA-FX 5, TPA-FX 7, TPA-FX 10,

37 käyttöohje: Sandwich-ankkurin TPA-fx (jatkuu) - Sandwich-elementti, nostopöytä. Elementtiä saa kallistaa enintään 15. Lisäraudoitteen taivutus pienillä reunaetäisyyksillä Ankkuri Reunaetäisyys, e r Ei sis. taivutusta Sis.taiv., h 2 kun Ø 1 L 1 h 1 1) h 2 TPA-FX-2, Ø TPA-FX-5, Ø TPA-FX-7, Ø TPA-FX-10, Ø TPA-FX-17, Ø Muotista poisto: 4-kertainen varmuus murtoon Pöytä nostetaan noin 75 kulmaan Tavallinen lisäraudoite Sisääntaivutettu lisäraudoite (myös peilikuvaksi käännettynä) 1) Kun paksunnosta B kasvatetaan voidaan myös h1 mittaa kasvattaa vastaavasti. Nostoedellytysten muuttuessa ottakaa meihin yhteyttä. HALFEN toimittaa tarvittavat mitoituslaskelmat. Puh , s-posti: Asennus: 4-kertainen varmuus, SF4 37

38

39 BETONIJULKISIVUT Ankkurointitekniikka NOSTOANKKURIJÄRJESTELMÄT Kaikki oikein alusta alkaen. Laadukas suunnittelu helpottaa myöhempää asennusta. RAUDOITUSTEKNIIKKA ANKKUROINTITEKNIIKKA

40 Joustavia, säädettäviä kiinnikkeitä Halfen-kiskoilla saadaan jännityksetön kiinnitys ja samalla vältetään vaara, että jälkiasennusvaiheessa porataan raudoitukseen. Ankkurikiskojen käyttö on suositeltavaa myös työsuojelun kannalta, sillä siten vältetään tärinän aiheuttamaa valkosormisuutta. Pulttiankkureilla tai hitsatuilla ankkureilla varustetut kiskot toimitetaan käyttövalmiina esimerkiksi polystyreenitäytteellä ja naulanrei'illä. Paikalleenasennus on vaivatonta, sillä ne naulataan muottiin. Halfen HTA -kiskoja on saatavana kuormaluokisssa 5-38 kn. Tietyt kiskotyypit kestävät sekä dynaamisia että staattisia kuormia. Kiskot toimitetaan kuumavalssattuina tai kylmämuokattuina profiileina. Pintavaihtoehdot ovat musta, kuumasinkitty, ruostumaton (A2) ja haponkestävä (A4).Pulteissa ja muissa tarvikkeissa on samat vaihtoehdot. 40

41 HALFEN Dynagrip HZA kiinnityskiskot HALFEN Dynagrip kiinnityskiskot ovat uutuustuote sovelluksiin, joissa esiintyy suuria kuormituksia myös kiskon pituussuunnassa. Dynagripkiskossa on hammastettu sisäpuoli ja yhdessä hammastetun hakapultin kanssa kisko ottaa täyden kuormituksen myös pituussuunnassa. Kiskot ovat kuumavalssattuja ja ne toimitetaan kuumasinkittynä tai haponkestävästä (A4) teräksestä valmistettuna. HTA HZA Dynagrip kiskojen kantavuus riippuu profiilikoosta, maks. 12 kn, dynaamisille kuormille 3 kn. Pienten ulkomittojensa ansiosta kiskojen sijoitus on vaivatonta. HALFEN HTU -trapetsikiskot HTU-kiskoja saa useina profiilikokoina. Kiskot valetaan rakenteeseen, jotta niihin voidaan myöhemmin kiinnittää osat itseporautuvien peltiruuvien avulla. Tavallisesti kiskot toimitetaan kuumasinkittynä, mutta ne saa myös haponkestävästä teräksestä valmistettuna. HTA-KISKON KÄYTTÖALUEET Erilaisten julkisivuripustusten ankkurointiin. Betonielementtien kiinnittäminen toisiinsa HTAkiskojen ja HKZ-ankkurointilevyn avulla. Tiilimuurauksen kannatus ja ankkurointi HTAkiskojen ja ML-tiilikiinnikkeen avulla. Puisten rakenteiden kiinnitys betoniin HTAkiskojen ja HSF-puukiinnikkeiden avulla. Johtojen ja kanavien ripustaminen asennuskiskojen avulla. Kattopeltien kiinnitys betonipalkkeihin HTUkiskojen avulla. Koneiden ja muiden varusteiden kiinnityksiin. HTU HZA-KISKON KÄYTTÖALUEET Ohjauskiskojen kiinnitys hisseihin Dynagrip HZA -kiskojen avulla. Teräspalkkien kiinnitys betonipilareihin tai betoniperustuksiin Dynagrip HZA -kiskojen avulla. HTA-kiskoina. HTU-KISKON KÄYTTÖALUEET Kattopeltien kiinnitys betonipalkkeihin. Ovien ja ikkunoiden kiinnityksiin. Erityyppisten puulistojen kiinnityksiin. 41

42 VAIVATON ANKKUROINTI VÄLIPOHJAAN Halfen-välipohjansuljin integroidulla ankkurointikiskolla on uudentyyppinen tuote kuorilaattavälipohjan valuihin, joissa tarvitaan ankkurointi välipohjan reunaan. Koska ankkurointikisko on valmiiksi kiinnitetty haluttuun tasoon, se ei voi päätyä väärään kohtaan. Välipohjansulkimet toimitetaan välipohjan korkuisena, ja valu voidaan alkaa heti, kun kuorielementit on asennettu paikalleen. 42

43 Välipohjansuljin nopea ja vaivaton asentaa asennus Halfen-ankkurointikiskoon ja vastaaviin Halfen-asennuspultteihin ei vaadi erikoisosaamista pienet reunaetäisyydet, soveltuu ohuisiin välipohjarakenteisiin erittäin joustava asennus sivusuunnassa asennus pölyämättömästi ja ilman terveydelle haitallisia tärinöitä mitään erikoistyökaluja tai sähköliitäntöjä ei tarvita ei poraamista rakenneraudoituksiin tai muihin valussa oleviin osiin 43

44 TALOUDELLISUUTTA JA VARMUUTTA HEF ELEMENTIN KIINNITYSJÄRJESTELMÄLLÄ Betonielementtien asennusta varten suunnitellut kiinnitysmenetelmämme ilman hitsausta ovat peräisin Italiassa sijaitsevalta tytäryhtiöltämme. Menetelmät soveltuvat mainiosti järjestelmäratkaisuiksi rationaalista, taloudellista ja varmaa rakentamista varten. Järjestelmiä on saatavissa erilaisina toteutuksina, ja ne ovat täysin sovellettavissa omiin olosuhteisiimme. Betonielementtien asennus ilman hitsausta tai porausta ei ole vain joustavaa: uuden ratkaisumme ansiosta säästät myös aikaa jokaisessa kiinnitysvaiheessa. Saat varman lopputuloksen joka kerta, kun taas hitsatussa ratkaisussa kestävän sauman rakentaminen ja valvonta voivat olla vaikeita toteuttaa. Meiltä saat taloudellisen ja toteutuksellisesti kestävän ratkaisun betonielementtien kiinnitystä varten. 44

45 Erikoiskoulutettua työvoimaa ei tarvita Ratkaisumme toteutus ei vaadi porausta eikä hitsausta, joten erikoiskoulutettua työvoimaa ei tarvita. Kommunikointi rakennustyömaalla on helppoa näppärän ja yksinkertaisen ratkaisun ansiosta. Kiinnityksessä ei tarvita kuin yksinkertainen käsityökalu, ruuvi, aluslevy ja joissakin tapauksissa kiinnityshela. Ruuvien ja aluslevyjen mitat ovat vakiot kaikissa ratkaisumuunnelmissa. Täysi säädettävyys ja vakaa asennus Kiinnitysjärjestelmä on nopeasti ja helposti toteutettavissa ja täysin säädettävissä kolmessa suunnassa. Suunnittelussa on kiinnitetty erityisesti huomiota tarkkuuteen ja helppouteen. Esimerkiksi uritus kiinnityshelan ja aluslevyn välissä luo parempaa vakautta ja varmuutta. Järjestelmää on saatavissa erilaisina toteutuksina. Kräver Kräver ingen ingen specialutbildad personal Lösningen Lösningen är fullt är fullt borr- borr- och och svetsfri svetsfri och och kräver kräver ingen ingen specialutbildad personal för att utföra. Enkelheten Enkelheten och och självklarheten självklarheten i lösningen i lösningen gör gör det det lätt lätt att att kommunicera på på byggplatserna. Det Det man man tar tar med med sig sig i infästningsmomentet i infästningsmomentet är är ett ett enkelt enkelt handverktyg, handverktyg, skruv, skruv, bricka bricka och och i vissa vissa fall ett infästningsbeslag. Skruv- och brickdimensionen är standardiserad för alla varianter på fall ett infästningsbeslag. Skruv- och brickdimensionen är standardiserad för alla varianter på lösningar. lösningar. Pelare Pelare Fasadelement Fasadelement Fasadelement Fasadelement Full justerbarhet med stabil inpassning Full justerbarhet med stabil inpassning Infästningen är fullt justerbar i tre inriktningar och utförs snabbt och enkelt. Designen är genomtänkt för precision och självklarhet i infästningsmomentet. Ett exempel är den räfflade Infästningen är fullt justerbar i tre inriktningar och utförs snabbt och enkelt. Designen är inpassningen mellan infästningsbeslag och bricka som bidrar till ökad stabilitet och säkerhet. genomtänkt för precision och självklarhet i infästningsmomentet. Ett exempel är den räfflade Systemet finns i flera olika utföranden. inpassningen mellan infästningsbeslag och bricka som bidrar till ökad stabilitet och säkerhet. Systemet finns i flera olika utföranden. SEITSEMÄN SYYTÄ VALITA HALFEN-DEHAN ELEMENTTIEN KIINNITYSJÄRJESTELMÄ Nopea Varma Yksinkertainen Ei porausta Ei hitsausta Taloudellinen 45

46 HOP JULKISIVUELEMENTIN PIILOKANNAKE ILMAN HITSAUSTA HEF-ratkaisua voidaan käyttää erikseen tai se voidaan yhdistää HALFEN-DEHAn muihin tarkkaan suunniteltuihin ratkaisuihin kuten HOP-järjestelmään, joka on joustava julkisivuelementtien ripustusmenetelmä ilman hitsausta. HOP-järjestelmä tarjoaa varmuuden, helppouden ja kannattavuuden lisäksi aivan uusia arkkitehtonisia mahdollisuuksia elementtirakentamisessa. Kiinnikkeet jäävät nimittäin täysin piiloon. HOP-järjestelmä vie vain vähän tilaa, minkä ansiosta sitä voidaan käyttää julkisivuelementeissä esimerkiksi suurien aukkojen yläpuolella. HOP-komponentit 1. Hylsyankkuri 2. Pilarin varaus 3. Tukikannatin 4. Asennushela 5. Elementin varaus 46

47 HOP-komponenter HOP-komponenter 1. Förankringshylsa 1. Förankringshylsa 2. Pelarursparning 2. Pelarursparning 3. Upplagskonsol 3. Upplagskonsol 4. Montagebeslag 4. Montagebeslag 5. Elementursparning 5. Elementursparning HOP med HOP öppen med undersida öppen undersida HOP, jossa avoin alapuoli HOP med HOP dolt med montage dolt montage HOP, jossa piiloasennus SEITSEMÄN SYYTÄ VALITA HALFEN-DEHAN ELEMENTTIEN KIINNITYSJÄRJESTELMÄ Nopea Varma Säädettävä Yksinkertainen Ei porausta Ei hitsausta Taloudellinen 47

48 BETONIKULMIEN SUOJAUS HALFEN-kulmavahvike HKW on betoniseinien ja -pilareiden kulmien ihanteellinen kulmavahvike esim. tehtaissa ja pysäköintihalleissa, joissa kulmia helposti kolhitaan. HKW-kulmavahviketta saa sekä kuumasinkittynä että ruostumattomana. Molemmissa on hitsatut tartuntaraudoitukset. Saatavana pituuksina 500 mm 2 metriä. 48

49 Halfen-kulmavahvike Koska vahvikkeen kulma on 92 O, se asettuu tiiviisti muottia vasten ja muodostaa siistin sauman betonin kanssa. Kulmavahvikkeen u-muotoisen tartuntaraudan ansiosta asennus on helppoa. 49

50 Betonipilareiden ankkurointi HALFEN-pilarikengät HCC on täydellinen tuoteohjelma elementtivalmisteisten betonipilareiden kiinnitykseen valettuihin ankkuripultteihin. HALFEN-pilarikengillä voidaan liittää myös välipohjan läpi meneviä elementtipilareita. Ankkuripultit, jotka valetaan betonipilarin yläpäähän, ulottuvat välipohjan läpi, ja ne ankkuroidaan seuraavan kerroksen betonipilariin. Valikoimassa on kapasiteetit 54 kn-855 kn. Elementtivalmisteiset pilarit, joihin HALFEN HCC -pilarikengät on valettu, ankkuroidaan betoniperustaan HALFEN HAB -ankkuripulteilla. 50

51 1 2 Betonipilari: Pilarikengät kiinnitetään valumuotin päätylevyyn. Valun jälkeen malli irrotetaan ja alemmat mutterit/aluslevyt kiinnitetään ankkuripulttiin. Betoniperusta: Ankkuripultit sijoitetaan valumuottiin käyttämällä asennusmallia. Betonipilari nostetaan paikalleen ja ylemmät mutterit sekä aluslevyt kiinnitetään. 3 4 Halfen-pilarikenkä Vaivaton ja nopea asennus muottiin. Säädettävä ja nopea asennus rakennuspaikalla. Pilarikenkä kestää täyttä kuormitusta heti asennuksen jälkeen. Saatavana kokoina M16 M52. Kun pilari on oikeassa asennossa, mutterit kiristetään. Pilarikengän ja ankkuripultin välinen kolo valetaan täyteen kutistumattomalla laastilla. 51

52 ASENNUSKIINNIKKEET Laaja valikoima kiilapultteja sekä kemiallisia ankkureita. Kiinnikkeiden ja injektointimassojen lisäksi saatavana on runsaasti lisätarvikkeita. Kiila-ankkuri B on vaarnaruuvilla varustettu kiila-ankkuri läpiasennukseen. Saatavana sähkö- tai kuumasinkittynä ja haponkestävänä (A4). Kiila-ankkuri B-U, on erityisen suurella aluslevyllä varustettu kiila-ankkuri puisten osien asennukseen. Saatavana sähkö- tai kuumasinkittynä ja haponkestävänä (A4). Kiila-ankkuri Z soveltuu asennuksiin, jotka tehdään halkeilevaan betoniin. Kartion muoto toimii erityisen hyvin betonin vetovyöhykkeessä, missä on vaarana, että halkeamia syntyy. Kiila-ankkuria Z on saatavana sähkö- tai kuumasinkittynä ja haponkestävänä (A4). SL-varmuusankkuria saa sähkösinkittynä tai haponkestävänä (A4). Se on kehitetty kestämään suuria kuormia. SL-varmuusankkurista on saatavana kolme versiota; SL-S, SL- ja SL-SK. 52

53 Lyöntiankkuri E on sisäpuolisella kierteellä varustettu ankkuri, jota käytetään yhdessä pultin kanssa erilaisiin kevyisiin asennuksiin. Lyöntiankkuria E saa sähkösinkittynä tai haponkestävänä (A4). Kemiallinen ankkuri VA muodostaa jännityksettömän kiinnityksen, joka sallii suuret kuormitukset ja pienen etäisyyden reunasta. Kemiallinen ankkuri sisältää kvartsihiekkaa sisältävän lasiampullin sekä täyskierteisen vaarnaruuvin, joka asennettaessa kierretään kiinni. Vaarnaruuvia saa sähkö- tai kuumasinkittynä ja haponkestävänä (A4). Kiila-ankkuri B Kiila-ankkuri Z Kemiallinen ankkuri VA Vasara-ampulli VE-P on kemiallinen ankkuri betoniteräksille. Tankoa ei tarvitse kiertää ja siten leikkauspinta voi olla suora. Injektointimassa VM soveltuu harjateräksen, kierretankojen tai hylsyjen valamiseen betoniin, tiileen tai luonnonkiveen. Järjestelmässä on useita patruunakokoja ja -malleja, injektointipistooleja, kierretankoja ja hylsyjä. Ympäristön kannalta suositeltavin on injektointipatruuna VM-SF 345, joka sisältää styreenivapaata massaa. Varmuusankkuri SL Lyöntiankkuri E Injektointimassa VM Vasara-ampulli VE-P 53

54 Hylsyt vaivattomaan kiinnitykseen Hylsy 1140 on muuten sama kuin 1130 mutta ilman naulauslaippaa. Hylsyä saa keltapassivoituna tai ruostumattomana haponkestävänä materiaalina. VEMO-valuankkurit ovat täydellinen ja ja erittäin suosittu käsite rakennusteollisuudessa. Tuotteita käytetään pääasiassa keveissä kiinnityssovelluksissa. Hylsy 1074-A on vahva ja massiivinen hylsy, jossa poikittaissokka. Hylsyä saa keltapassivoituna tai ruostumattomana haponkestävänä materiaalina. Hylsy 995 on päästään puristettu ja soveltuu pienille kuormille. Hylsyä saa keltapassivoituna tai ruostumattomana haponkestävänä materiaalina. Hylsy 995-G on muuten sama kuin 995, mutta puristetussa päässä on reikä. Hylsyä saa keltapassivoituna tai ruostumattomana haponkestävänä materiaalina. Jatkomutteri 1551 on pyöreä jatkoksiin soveltuva hylsy, jossa on läpimenevä kierre. Hylsyä saa keltapassivoituna tai ruostumattomana haponkestävänä materiaalina. Pulttiankkuri 1988 on vahva kiinnike suurille kuormille. Tuotetta saa keltapassivoituna tai ruostumattomana haponkestävänä materiaalina. Hylsy 1036-G on muuten sama kuin 995-G, mutta siinä on peltinen naulauslaippa. Hylsyä saa keltapassivoituna tai ruostumattomana haponkestävänä materiaalina. Hylsy 1130 on päästään puristettu ja taitettu. Hylsyssä on myös peltinen naulauslaippa. Hylsyä saa keltapassivoituna tai ruostumattomana haponkestävänä materiaalina. 54

55 Hylsy 1130 Hylsy 1074-A Pulttiankkuri 1988 Hylsy 1140 Hylsy 995-G Jatkomutteri 1551 Hylsy 995 Hylsy 1036-G 55

56

57 Järjestelmäratkaisuja, jotka rationalisoivat betonielementtien tuotannon ja asennukset välikkeistä raudoitusjatkoksiin Raudoitustekniikka NOSTOANKKURIJÄRJESTELMÄT Ankkurointitekniikka RAUDOITUSTEKNIIKKA BETONIJULKISIVUT RAUDOITUSTEKNIIKKA

58 Korkealaatuiset raudoitusvälikkeet Meillä on laaja valikoima raudoitusvälikkeitä betonielementteihin ja muihin betonivaluihin sekä erilaisia apuvälineitä valuun. Tuotantolaitoksemme sijaitsee Mölnlyckessä, Ruotsissa. Välikkeen on varmistettava raudoituksen riittävä suojaetäisyys ja siten estettävä sen ruostuminen Sen on täytettävä seuraavat vaatimukset: Vakaa, jotta se ei ennen valua tai sen ja tärytyksen aikana puristu kasaan eikä halkea ja pysyy paikallaan. Muotoiltu takaamaan betonin tasainen tunkeutuminen. Valmistettu materiaalista, joka kestää kylmää, kuumaa ja emäksiä muuttumatta. Takaa vakaan kiinnityksen raudoitukseen. 58

59 SNAP SMD Raudoitusavälike soveltuu pehmeälle alustalle, esim. lämpöeristeen tai hiekan päälle. Välike sopii halkaisijaltaan enintään 16 mm teräksille ja sen pohjalevyn halkaisija on 90 mm. Välikkeen reiän muoto mahdollistaa betonin tasaisen tunkeutumisen kaikkialle raudoituksen ympärille. Molemmat suojaetäisyysmitat on merkitty selkeästi pohjalevyyn. Kulutus on 2 3 kpl/m 2. Vihje: asenna välike paikalleen verkkoon ennen sen sijoittamista muottiin. Useita eri värejä. BULO Tankovälike Tankovälikettä käytetään, kun raudoitus sijoitetaan pehmeälle alustalle, esim. lämpöeristeen tai hiekan päälle. Tasainen sivu asetetaan alaspäin. Meistettyjen reikien ansiosta välike sitoutuu hyvin betoniin. Harmaa. Toimitetaan 2 m mittaisina. SNAP Variant. Hyvin vakaa ja suosittu välike, joka täyttää korkeat vaatimukset sekä rakennustyömailla että elementtitehtaissa. Naulattavissa, pieni kosketuspinta muottiin, erittäin hyvä betonin tunkeutuvuus ja kaksi suojaetäisyyttä joka tuessa. Voidaan asentaa etukäteen raudoitusverkon risteyskohtiin. Variant ja ovat suurempia ja tukevampia. Harmaa. Vihje! Vieläkin korkeampi suojaetäisyys saavutetaan sijoittamalla jokin pienemmistä malleista kahden suuremman mallin sisään. SNAP Universal Robust. Soveltuu parhaiten pienehköihin tankoihin ja verkkoihin. Vakaa ja puristuu lujasti tangon ympärille. Sopii halkaisijaltaan enintään 14 mm tangoille. Lähes näkymätön betonipinnssa. Kestää kävelyä. Harmaa. SNAP Universal Original. Original on saanut lisänimen UNO, ja se on yksinkertaisempi versio Universal Robust -tuesta Käytetään pääasiassa elementtitehtaissa ja kohteissa, joissa raudoituksen päällä ei kävellä. Sopii halkaisijaltaan enintään 12 mm teräksille. Pieni kosketuspinta muottiin. Harmaa. SNAP Disakloss. Disakloss-tuki on on suosittu ratkaisu elementtitehtaissa sekä rakennustyömailla, joissa käytetään kevyempiä raudoituksia. Soveltuu enintään 12 mm teräksille. Harmaa. SNAP Topp. Valikoiman pienin välipohjavälike. Käytetään pääasiasssa ohuissa laatoissa elementtitehtaissa. Soveltuu parhaiten raudoitusverkkoihin, joiden päällä ei kävellä. Jää lähes näkymättömiin valmiiissa pinnassa. Soveltuu enintään 10 mm teräksille. Valkoinen. SNAP Ristivälike. Kehitetty erityisesti näkyviin jääville betonipinnoille. Yhden tukijalan ansiosta välike on lähes näkymätön valmiissa pinnassa. Tarkoitettu elementtitehtaisiin. Harmaa. Valmistetaan myös muina väreinä tilauksesta. SNAP Apollo renkaalla ja ilman rengasta. Korkea välike, joka soveltuu yläpinnan raudoitukselle. Apollo ilman rengasta voidaan painaa alapinnan raudoituksen päälle. Pyöristettyjen jalkojen ansiosta pieni kosketuspinta muottiin. Varmistaa betonin tasaisen tunkeutumisen raudoituksen ympärille. Valkoinen. BULO välikelista laattaraudoituksiin. Soveltuu laattaraudoituksiin, joissa käytetään verkkoa tai tankoja. Listan käsittely on helppoa ja paikalleenasennus nopeaa. Enintään 50 mm suojaetäisyydelle. Suurten reikien ansiosta betoni pääsee tunkeutumaan tasaisesti. Välikelista soveltuu sisätiloihin. Lämpötila- tai kosteusvaihteluille alttiissa betonipinnoissa on käytettävä pistemäisiä välikkeitä. Toimitetaan kahden metrin mittaisina. Harmaa. SNAP Ruudukkovälike. Soveltuu ensisijaisesti kevyisiin verkkoraudoituskohteisiin. Koko 75x200 mm. Asetetaan muottiin ennen raudoituksen asennusta. Varmistaa betonin tasaisen tunkeutumisen. Ei kestä raudoituksen päällä kävelyä. Harmahtava. 59

60 SNAP Rengasvälike. Suuret renkaat, joiden halkaisija on cm, asetetaan muottiin ennen verkkoraudoituksen asennusta. Tarkoitettu elementtiteollisuudelle. Yhdessä yksikössä on kahdeksan erikokoista rengasta, jotka voidaan sijoittaa helposti lomittain. Rengasvälikkeet soveltuvat sisätiloihin. Lämpötila- tai kosteusvaihteluille alttiissa betonipinnoissa on käytettävä pistemäisiä välikkeitä. Harmahtava. SNAP Raudoitustikas. Pitää ylemmän ja alemman raudoituksen erillään vakaasti. Nopea ja vaivaton asentaa. Käytetään tietyissä tapauksissa suoraan välikkeenä lämpöeristeen päällä. Leveys on noin 20 cm, pituus 2 m. Suositeltu k/k-mitta on cm. Valmistettu 4 mm teräslangasta. Korkeuden ollessa yli 200 mm langan halkaisija on 5 mm. SNAP Distafix. Teräksinen yhdistelmävälike ylä- ja alapinnan raudoitukselle. Muovinupit suojaavat teräsjalkoja ruostumiselta. Tarkoitettu elementtitehtaisiin. Merkintä DF9020 tarkoittaa 90 mm suojaetäisyyttä yläpinnassa ja 20 mm:n suojaetäisyyttä alapinnassa. HUOMAUTUS! Ei saa käyttää ulkopinnoissa, joissa on lämpötilatai kosteusvaihtelua. SNAP Seinätappi. Keskittää 6 tai 8 mm raudoitusverkon pystysuuntaisten muottiseinien välillä. Seinätappi asennetaan raudoitusverkon ristiin. Se pysyy paikallaan vakaasti eikä jätä jälkiä betonipintaan. Sopii seinäpaksuuksille 15, 16, 18 ja 20 cm. Harmaa. SNAP Pilarivälike. Pilarivälikkeillä varmistetaan raudoituksen suojaetäisyys sekä korkeus- että sivusuunnassa. Niissä on leveä keskusta, jolla saadaan hyvä sivuttaisvakavuus, ja ne valmistetaan aina parhaista materiaaleista. Siten pilarivälikkeet kestävät korkeaa kuormitusta. Lisäksi ne takaavat betonin tasaisen tunkeutumisen ja varman kiinnityksen raudoitukseen. Saatavana on useita erilaisia malleja, joista useimmissa on ulkokehällä hampaat mahdollisimman pienen näkyvyyden varmistamiseksi betonipinnassa. Yhdelle tangon paksuudelle tarkoitetut välikkeet varmistavat halutun suojaetäisyyden. Paikalleen asennus käy kätevimmin kuminuijalla tai vastaavalla. Valkoinen tai harmaa. SNAP R-pilarivälike. Nämä pilarivälikkeet tuodaan muista EU-maista. Useimmiten ne valmistetaan pehmeämmästä muovista kuin itse valmistamamme SNAP-pilarivälikkeet, ja siksi ne kestävät pienempää kuormitusta. R-pilarivälikkeet soveltuvat kevyihin raudoituksiin. Harmaa. BULO DI-pilarivälike. DI-pilarivälikkeet soveltuvat parhaiten kevyihin raudoituksiin, joihin kohdistuu pieni kuormitus. Ne soveltuvat useisiin raudoituskokoihin ja käyttökohteisiin, joissa ei ole erityisiä vaatimuksia sille, kuinka lujassa välike on raudan ympärillä. Suuremmat välikkeet soveltuvat mm. pystysuuntaisen raudoituksen keskittämiseen muottiseinien välillä. Harmahtava. SNAP Twist. Erittäin suosittu välike kohteissa, joissa käytetään kevyttä verkkoraudoitusta tai irtoteräksiä. Soveltuu esim. seiniin, kevyisiin laattoihin, tukimuureihin jne. Välike painetaan päältäpäin tankoon kiinni ja käännetään 90º. Välike pysyy tukevasti paikallaan. Twist-välike kannattaa asentaa raudoitukseen ennen kuin se asetetaan muottiin. Valkoinen tai harmaa. SNAP Alfa-välikkeet. Soveltuu erityisesti putkivalmistajille. Käyttökohteita ovat etupäässä profiiliraudat ja kevyet raudoitukset. Alfa-välikkeen ulkokehä on tasainen ilman hammastusta. SNAP PBR-asennuspala. Soveltuu erityyppisten betonielementtien ohella mm. ikkunoiden portaiden, pohjapalkkien, puulistojen paikalleen 60
