1 SI 5TE SI 7TE SI 9TE SI 11TE SI 14TE SI 17 TE SI 21TE Asennus- ja käyttöohjeet Keruuliuos vesi-lämpöpumppu sisäasennukseen Tilausnro: FD 8806

2

3 Sisällysluettelo 1 Lue tämä heti... FIN Tärkeitä ohjeita...fin Määräystenmukainen käyttö...fin Lainsäädäntö ja direktiivit...fin Lämpöpumpun energiatehokas käyttö...fin-2 2 Lämpöpumpun käyttötarkoitus... FIN Käyttöalue...FIN Toimintatapa...FIN-3 Suomi 3 Peruslaite... FIN-3 4 Lisävarusteet... FIN Keruuliuosjakaja...FIN-4 5 Kuljetus... FIN-4 6 Pystytys... FIN Yleiset ohjeet...fin Melupäästöt...FIN-5 7 Asennus... FIN Yleistä...FIN lämmönjakopuolen liitäntä...fin Lämmönlähdepuolen liitäntä...fin Sähköliitäntä...FIN-6 8 Käynnistys... FIN Yleiset ohjeet...fin Valmistelut...FIN Menettely käyttöönoton yhteydessä...fin-6 9 Ylläpito/Puhdistus... FIN Ylläpito...FIN Lämmönjakopuolen puhdistaminen...fin Lämmönlähdepuolen puhdistaminen...fin-7 10 Häiriöt/virheenpoisto... FIN-8 11 Laitteen poistaminen käytöstä/hävittäminen... FIN-8 12 Laitteen tekniset tiedot... FIN-9... A-I FIN-1

4 1 Suomi 1 Lue tämä heti 1.1 Tärkeitä ohjeita Lämpöpumppu ei ole kiinnitetty puuritilään. Lämpöpumppua saa kallistaa enintään 45º (joka suunnassa). Älä nosta laitetta suojapaneelissa olevista rei istä! Poista kuljetusvarmistin ennen laitteen käyttöönottoa. Huuhtele lämmönjakolaitteisto ennen lämpöpumpun kytkemistä siihen. Lämpöpumpun keruuliuoksen menoliitäntään on asennettava mukana toimitettu likasuodatin, joka suojaa höyrystintä epäpuhtauksilta. Keruuliuoksen on sisällettävä vähintään 25 % jäänestoainetta, joko monoetyleeniglykolia tai propyleeniglykolia ja se on sekoitettava ennen laitteistoon lisäämistä. Sähkönsyöttökaapeleiden kytkemisen yhteydessä on huomioitava myötäpäiväisyys (kun kiertokenttä on väärä, ei lämpöpumppu tuota tehoa ja on kovaääninen). Lämpöpumpun käynnistyksen on tapahduttava lämpöpumpun säätimen asennus- ja käyttöohjeiden mukaan. Sakan (kuten ruosteen) kerääntymisen estämiseksi lämpöpumpun lauhduttimessa suositellaan käytettävän sopivaa korroosionestoainetta. 1.2 Määräystenmukainen käyttö Tämä laite on hyväksytty ainoastaan valmistajan tarkoitettuun käyttötarkoitukseen. Muunlainen tai siitä poikkeava käyttö ei ole määräysten mukaista. Määräyksenmukaiseen käyttöön kuuluu myös asianomaisten asennus-ja käyttöohjeiden noudattaminen. Laitteen muuttaminen tai muokkaaminen on kielletty. 1.3 Lainsäädäntö ja direktiivit Lämpöpumppu täyttää kaikki asianmukaiset standardit ja EUdirektiivit. Ne löytyvät liitteenä olevasta CE-todistuksesta. Lämpöpumpun kytkemisessä on noudatettava voimassa olevia EU-standardeja. Sen lisäksi on noudatettava sähköyhtiöiden kytkemisehtoja. Lämpöpumppu tulee kytkeä keruupiiriin ja lämmönjakolaitteistoon alan määräysten mukaisesti. Henkilöt, erityisesti lapset, jotka eivät fyysisesti, sensorisesti tai henkisesti tai kokemattomuuden tai tietämättömyyden vuoksi kykene käyttämään tätä laitetta, eivät saa käyttää sitä ilman vastuuhenkilön valvontaa tai ohjeistusta. Varmista, että lapset eivät voi leikkiä laitteiston kanssa. 1.4 Lämpöpumpun energiatehokas käyttö Käyttämällä tätä lämpöpumppua autat suojelemaan ympäristöä. Tehokkaan käytön kannalta on lämmönjakolaitteiston ja keruupiirin huolellinen mitoitus erittäin tärkeää. Erityisen tarkkana on oltava mahdollisimman matalien veden virtauslämpötilojen osalta. Siksi kaikkien kytkettyjen energiaa kuluttavien laitteiden tulee olla yhteensopivia matalien menoveden lämpötilojen kanssa. 1 K korkeampi lämmitysveden lämpötila nostaa energiankulutusta n. 2,5 %. Menoveden lämpötiloilla välillä 30 C ja 50 C toimiva matalalämpötilalämmitys soveltuu hyvin energiasäästön kannalta. Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa. Ennen laitteen avaamista on kytkettävä kaikki sähköpiirit jännitteettömiksi. FIN-2

5 3 2.1 Lämpöpumpun käyttötarkoitus Käyttöalue Maalämpöpumpun tehtävä on nostaa maasta saatavan matalalämpöisen energian lämpötilaa talon lämmitykseen ja lämpimän käyttöveden tuottamiseen sopivaksi. Lämpöpumppu sopii sekä uudisrakennuksiin että olemassa oleviin rakenteisiin. Lämpötpumpun ja lämmönlähteen välisenä lämmönsiirtoaineena toimii lämmönkeruuliuos, lyhyesti keruulious, ks Toimintatapa Maa varastoi lämmön, joka tulee auringosta, tuulesta ja sateesta. Tämä aurinkoenergia siirtyy lämpökaivosta, maakollektorista tms. keruuliokseen matalassa lämpötilassa. Kierrätyspumppu siirtää keruuliuoksen lämpöpumpun höyrystimeen. Siellä lämpöenergia siirtyy kompressoripiirin kylmäaineeseen. Tällöin keruuliuoksen lämpötila laskee, ja se pystyy taas sitomaan lämpöä maasta. 3 Peruslaite Peruslaite koostuu peltilaatikossa olevasta ja valmiiksi kytkettävissä olevasta, sisätiloihin asennettavasta lämpöpumpusta, kytkentälaatikosta ja sisäänrakennetusta säätimestä. Kylmäpiiri on tiiviisti suljettu ja sisältää Kioton pöytäkirjan mukaisen kylmäaineen R404A, jonka GWP-arvo on Kylmäaine ei sisällä CFC-aineita, ei tuhoa otsonia ja on palamaton. Kojetauluun on sijoitettu kaikki lämpöpumpun käyttöön tarvittavat osat. Lämpöpumpun mukana on toimitettu ulkoanturi kiinnitysmateriaaleineen sekä likasuodatin. Laitteen virransyöttö käyttö- ja ohjausvirran osalta on johdettava ulkoapäin. Erikseen asennettavan keräysnestepumpun johto on kytkettävä kojetauluun. Pumpulle on tarvittaessa asennettava moottorisuoja. Lämmönkeräin keruuliuospiireineen on asennettava erikseen. Sähköllä toimiva kompressori tiivistää kylmäainetta, jolloin sen lämpötila nousee. Siinä vaiheessa lisätty sähköinen käyttöenergia ei mene hukkaan, vaan siirtyy suurelta osin kylmäaineeseen. Sen jälkeen kylmäaine siirtyy lauhduttimeen, jossa sen energia korkealämpöisenä siirtyy lämmitysveteen. Käyttöpisteestä riippuen lämmitysvesi lämpiää jopa 60 ºC:een. 1) Lauhdutin 2) Kojetaulu 3) Höyrystin 4) Kompressori FIN-3 Suomi 2

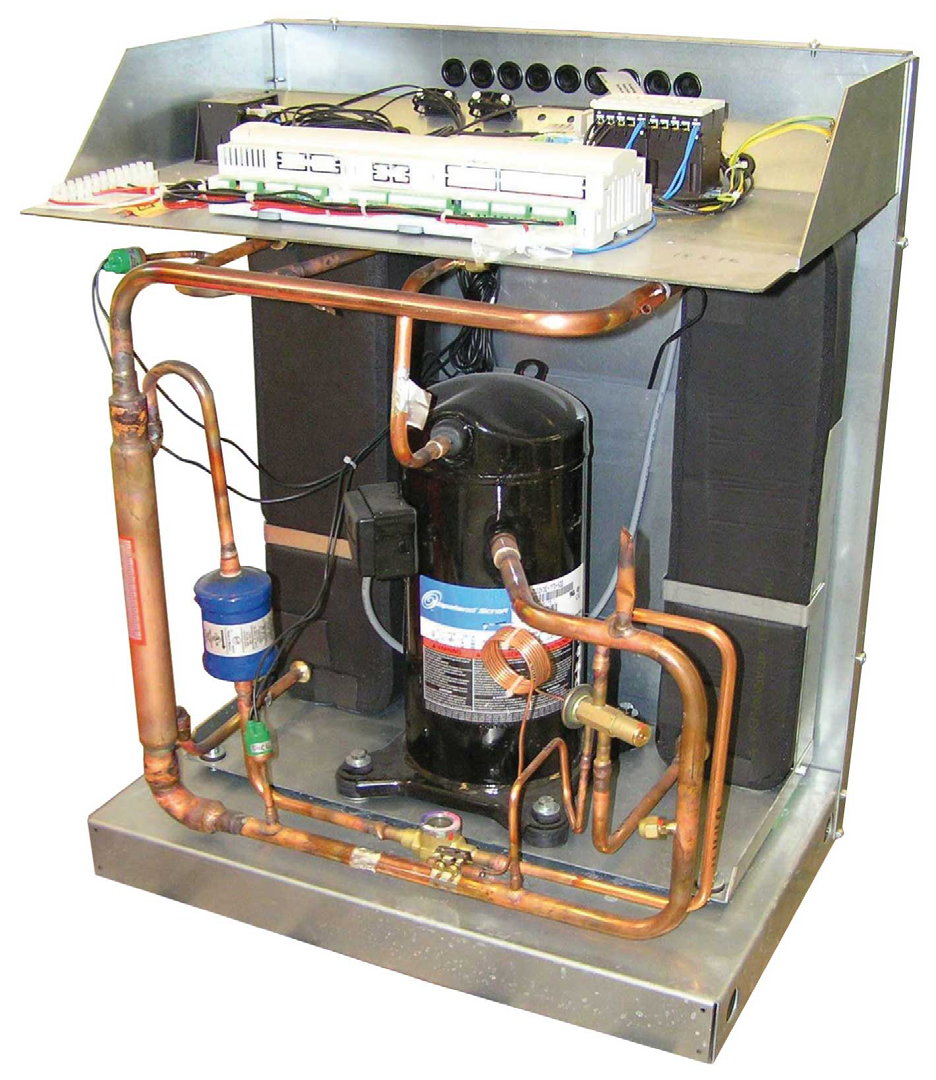

6 4 Suomi 4 Lisävarusteet 4.1 Keruuliuosjakaja Keruuputkisto yhdistää lämmönlähdejärjestelmän keruulenkit yhdeksi pääputkeksi, joka liitetään lämpöpumppuun. Sisäänrakennettujen pallohanojen avulla voidaan sulkea yksittäisiä liuospiirejä ilmausta varten. 5 Kuljetus Kuljetukseen tasaisella alustalla soveltuu trukki. Lämpöpumpun kuljetus epätasaisella tiellä tai rappuja pitkin voidaan suorittaa kantohihnojen avulla. Hihnat voidaan laittaa suoraan puuritilän alle. Lämpöpumppu ei ole kiinnitetty puuritilään. Lämpöpumppua saa kallistaa enintään 45º (joka suunnassa). Laitteen nostamiseen ilman lavaa on käytettävä rungon kyljessä olevia porareikiä. Silloin on irrotettava suojapaneelit kyljistä. Kantovälineenä voi käyttää tavallista putkea. Älä nosta laitetta suojapaneelissa olevista rei istä! Kuljetuksen jälkeen tulee laitteessa olevat kuljetusvarmistimet poistaa. (Ainoastaan SI 21TE-laite) Poista kuljetusvarmistin ennen laitteen käyttöönottoa. FIN-4

7 7.2 6 Pystytys 6.1 Yleiset ohjeet 7 Asennus 7.1 Yleistä Laitteen sijoituspaikaksi on valittava kuiva sisätila ja tasainen, sileä ja vaakatasoinen alusta. Rungon tulee olla tiiviisti lattiaa vasten äänieristyksen varmistamiseksi. Muissa tapauksissa ylimääräiset äänieristystoimenpiteet saattavat olla tarpeen. Lämpöpumpun sijoituspaikka on valittava siten, että laitteen huollon voi suorittaa ongelmitta. Tämä edellyttää, että lämpöpumpun edessä ja vieressä on 1 m vapaata tilaa. Lämpöpumppuun on tehtävä seuraavat liitännät: Lämmönkeruulaitteiston meno- ja paluuvirtaus Lämmitysveden meno- ja paluuvirtaus Virtalähde 7.2 lämmönjakopuolen liitäntä Suomi 6.2 Melupäästöt Tehokkaan äänieristyksensä ansiosta lämpöpumppu on hyvin hiljainen. Tärinän siirtymisen perustuksiin on estettävä lämpöpumpun perusrungon alle sijoitettavan kumimaton avulla. Melun välittymisen voidaan estää käyttämällä letkunpätkiä lämpöpumpun ja lämmönjakojärjestelmän välillä. Huuhtele lämmönjakolaitteisto ennen lämpöpumpun kytkemistä siihen. Ennen lämmitysveden kytkemistä lämpöpumppuun on lämmönjakolaitteisto huuhdeltava mahdollisten epäpuhtauksien, tiivistemateriaalien jäämien tms. poistamiseksi. Jos lauhduttimeen kerääntyy roskaa, voi lämpöpumppu lakata toimimasta kokonaan. Sen jälkeen kun lämmönjakopuoli on asennettu, on lämmönjakolaitteisto täytettävä, ilmattava ja koepainettava. Kytkentälaatikossa olevat, kytketyt ja irti olevat anturit on asennettava putkikaavion mukaisesti ja eristettävä. Lämmitysveden vähimmäisvirtaus Lämmönjakolaitteiston kaikissa käyttötiloissa on varmistettava, että lämpöpumpun läpi virtaa vähimmäismäärä lämmitysvettä. Sen voi varmistaa asentamalla esim. erotuspaineeton jakaja tai ohivirtausventtiili. Ohivirtausventtiilin säätäminen on selitetty luvussa käyttöönotto. Jäänestoaineen käyttö laitteen ollessa pakkaselle alttiina Niin kauan kun säädin ja lämmönkiertopumppu ovat käyttövalmiina, toimii säätimen jäänestotoiminto. Jos lämpöpumppu otetaan pois käytöstä tai sähkökatkoksen sattuessa laitteisto on tyhjennettävä. Lämpöpumppulaitteistoissa, joissa sähkökatkokseen ei voida reagoida (lomamökki), on lämmönjakopiirissä käytettävä sopivaa jäänestoainetta. FIN-5

8 7.3 Suomi 7.3 Lämmönlähdepuolen liitäntä Noudata kytkemisen osalta seuraavaa menettelytapaa: Kytke keruuputki lämpöpumpun meno- ja paluuliittimiin. Huomioi hydraulinen periaate. Lämpöpumpun keruuliuoksen menoliitäntään on asennettava mukana toimitettu likasuodatin, joka suojaa höyrystintä epäpuhtauksilta. Lisäksi on asennettava ilmakuplaerotin lämmönkeruulaitteistoon. Keruuliuos on valmistettava ennen laitteiston täyttämistä. Keruuliuoksen pitoisuuden on oltava vähintään 25 %. Tämä takaa pakkaskestävyyden -14 C:een saakka. Jäänestoaineina saa käyttää vain monoetyleeniglykoliin tai propyleeniglykoliin perustuvia aineita. Lämmönkeruujärjestelmä on ilmattava ja tarkistettava, että se ei vuoda. Keruuliuoksen on sisällettävä vähintään 25 % jäänestoainetta, joko monoetyleeniglykolia tai propyleeniglykolia ja se on sekoitettava ennen laitteistoon lisäämistä. 7.4 Sähköliitäntä Lämpöpumppuun on tehtävä seuraavat sähköliitännät: Ohjauskaapelin kytkeminen lämpöpumpun kojetauluun X1- kytkennän kautta: L/N/PE. Tehonsyöttökaapelin kytkeminen lämpöpumpun kojetauluun X5/X6-kytkennän kautta: L1/L2/L3/PE. Erillisen keruunestepumpun kytkeminen lämpöpumpun kojetauluun X1-kytkennän kautta: PE ja pumpun kontaktori K2: 2/4/6 (SI 5TE - SI 17TE), tai moottorisuoja F7: 2/4/6 (SI 21TE). Vaihtoehtoisesti voidaan laitteilla SI 5TE - SI 14TE käyttää yksivaiheista keruunestepumppua (ks. kytkentäkaavio). Kojetauluun on sijoitettu kaikki lämpöpumpun käyttöön tarvittavat sähköosat. Lämpöpumpun säätimen kytkemisen ja toiminnon yksityiskohtaiset ohjeet (esim. mukana toimitetusta ulkoanturista) löytyvät mukana toimitetusta säätimen käyttöohjeesta. Kaikkinapainen, vähintään 3mm:n kontaktietäisyyden suojakatkaisin (esim. sähkölaitoksen suojakatkaisin) sekä 3-napainen suoja-automaatti, jossa kaikkien ulkojohtimien yhteinen katkaisu, on oltava varusteena. Tarvittava johdinpoikkileikkaus on valittava lämpöpumpun ottotehon, paikallisen sähköyhtiön teknisten kytkemisehtojen ja alan määräysten mukaan. Lämpöpumpun ottoteho näkyy teknisistä tiedoista tai tyyppikilvestä. Liittimet on suunniteltu enintään 10 mm² johtimen poikkileikkaukseen. 8 Käynnistys 8.1 Yleiset ohjeet Ohjeidenmukaisen käyttöönoton varmistamiseksi nämä asennukset pitää teetättää valmistajan hyväksymällä huoltopalvelulla. Tiettyjen ehtojen täyttyessä tällöin takuuaika pitenee (ks. takuuehdot). 8.2 Valmistelut Ennen lämpöpumpun käyttöönottoa on tarkistettava seuraavat kohdat: Lämpöpumpun kaikkien liitäntöjen on oltava asennettuina luvussa 7 olevien ohjeiden mukaan. Lämmönkeruujärjestelmän ja lämmönjakopiirin on oltava täytetty ja tarkistettu. Likasuodattimen on oltava asennettuna lämpöpumpun keruuliuoksen menoliitäntään. Keruuliuos- ja lämmönjakopiirissä on avattava kaikki venttiilit, jotka voivat estää virtausta. Lämpöpumpun säätimen on oltava käyttöohjeensa mukaisesti sovitettu lämmönjakolaitteistoon. 8.3 Menettely käyttöönoton yhteydessä Lämpöpumpun käynnistys tapahtuu lämpöpumpun säätimestä. Lämpöpumpun käynnistyksen on tapahduttava lämpöpumpun säätimen asennus- ja käyttöohjeiden mukaan. Jos vähimmäislämmitysvirtaus on varmistettu ohivirtausventtiilin avulla, on sen säätö sovitettava lämmönjakolaitteistoon. Väärät säädöt voivat aiheuttaa erilaisia oireita ja lisääntyneen sähkönkulutuksen. Ohivirtausventtiiliin säätämiseksi oikein suosittelemme seuraavaa menetelmää: Sulje kaikki ne lämmönjakopiirit, jotka myös käytön aikana voidaan sulkea tarpeen mukaan, niin että käyttötila on mahdollisimman epäedullinen veden virtauksen kannalta. Nämä ovat yleensä etelä- ja länsipuolella sijaitsevien huoneiden lämmönjakopiirit. Vähintään yhden lämmönjakopiirin on oltava auki (esim. kylpyhuone). Ylivirtausventtiiliä avataan niin paljon, että senhetkisellä keruuliuoksen lämpötilalla saadaan alla olevan taulukon mukainen maksimaalinen lämpötilaero lämmityksen tulo- ja menovirtauksen välillä. Lämpötilaero on mitattava mahdollisimman lähellä lämpöpumppua. Yhden energialähteen laitteistoilla on lämmitysvastus kytkettävä pois päältä. Sähkönsyöttökaapeleiden kytkemisen yhteydessä on huomioitava myötäpäiväisyys (kun kiertokenttä on väärä, ei lämpöpumppu tuota tehoa ja on kovaääninen). FIN-6

9 9.3 Keruuliuoslämpötila alk. - Suurin lämpötilaero lämmityksen meno- ja paluuvirtauksen välillä -5 C 0 C 10 K 1 C 5 C 11 K 6 C 9 C 12 K 10 C 14 C 13 K 15 C 20 C 14 K 21 C 25 C 15 K Käytön aikaiset häiriötkin näkyvät lämpöpumpun säätimessä ja ne voidaan poistaa lämpöpumpun säätimen käyttöohjeiden mukaisesti. 9 Ylläpito/Puhdistus 9.1 Ylläpito Lämpöpumppu ei vaadi huoltoa. Käyttöhäiriöiden välttämiseksi, joiden syynä on lian kerääntyminen lämmönvaihtimiin, on estettävä lian joutuminen keruuliuokseen ja lämmönjakolaitteistoon. Mikäli siitä huolimatta tapahtuu käyttöhäiriöitä, on laitteisto puhdistettava alla olevien ohjeiden mukaisesti. 9.2 Lämmönjakopuolen puhdistaminen Happi voi muodostaa lämmönjakopiirissä ruostetta, erityisesti jos siinä on teräsosia. Ruoste siirtyy venttiilien, kiertopumppujen tai muoviputkien kautta lämmönjakojärjestelmään. Siksi on tärkeää, että erityisesti lattialämmityksen putket ovat diffuusiosuojatut. Suomi Sakan (kuten ruosteen) kerääntymisen estämiseksi lämpöpumpun lauhduttimessa suositellaan käytettävän sopivaa korroosionestoainetta. Myös voitelu- ja tiivisteaineiden jäämät voivat liata lämmitysveden. Jos likaa on niin paljon, että lämpöpumpun lauhduttimen teho alenee, on asentajan puhdistettava laitteisto. Nykytietämyksen perusteella ehdotamme, että puhdistukseen käytetään 5 %:sta fosforihappoa tai, jos puhdistamaan joudutaan usein, 5 %:sta muurahaishappoa. Molemmassa tapauksessa puhdistusliuoksen on oltava huoneenlämpöistä. Suosittelemme suorittamaan lämmönvaihtimen huuhtelun normaalia läpivirtaussuuntaa vastaisesti. Happoa sisältävän puhdistusnesteen lämmönjakopiiriin joutumisen estämiseksi suosittelemme liittämään huuhtelulaite suoraan lauhduttimen meno- ja paluuvirtaukseen. Puhdistuksen jälkeen on huuhdeltava perusteellisesti neutraloivilla aineilla, muutoin puhdistusainejäämät voivat vaurioittaa järjestelmää. Ole varovainen happoja käsitellessäsi ja noudata työsuojeluohjeita. Jos on epäselvyyksiä kysy neuvoa puhdistusaineen valmistajalta! 9.3 Lämmönlähdepuolen puhdistaminen Lämpöpumpun keruuliuoksen menoliitäntään on asennettava mukana toimitettu likasuodatin, joka suojaa höyrystintä epäpuhtauksilta. Vuorokausi käyttöönoton jälkeen likasuodatin on puhdistettava, sen jälkeen viikon välein. Sen jälkeen kun epäpuhtauksia ei enää jää suodattimeen, voidaan likasuodatin poistaa painehäviön vähentämiseksi. FIN-7

10 10 Suomi 10 Häiriöt/virheenpoisto Tämä lämpöpumppu on laatutuote ja sen pitäisi toimia ilman häiriöitä. Mikäli kuitenkin ilmenee häiriö, näkyy se lämpöpumpun ohjausyksikön näytössä. Katso lämpöpumpun ohjausyksikön käyttöohjeista kohdasta Häiriöt ja virheenpoisto ja yritä poistaa häiriö. Mikäli häiriötä ei voida poistaa itse, on otettava yhteyttä huoltopalveluun. Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa. 11 Laitteen poistaminen käytöstä/hävittäminen Ennen lämpöpumpun purkamista koneen sähkö on katkaistava ja venttiilit suljettava. Noudata ympäristön kannalta tärkeitä vaatimuksia käyttöaineiden ja laiteosien kierrätyksen, uudelleenkäytön ja jätehuollon osalta voimassa olevien määräysten mukaisesti. Erityisen tärkeää on, että kylmäaineen ja kylmäöljyn jätehuolto tapahtuu asianmukaisella huolellisuudella. Ennen laitteen avaamista on kytkettävä kaikki sähköpiirit jännitteettömiksi. FIN-8

11 12 12 Laitteen tekniset tiedot Tekniset tiedot maalämpöpumppumalleille SI 5TE - SI 11TE 1 Tyyppi ja tilauskoodi SI 5TE SI 7TE SI 9TE SI 11TE 2 Rakenne 2.1 Kotelointi standardin EN mukaan IP 20 IP 20 IP 20 IP Asennuspaikka Sisällä Sisällä Sisällä Sisällä 3 Suorituskykytiedot 3.1 Käyttölämpötilarajat: Menoveden lämpötila C Enintään 58 Enintään 58 Enintään 58 Enintään 58 Keruuliuos (lämmönlähde) C Pakkasenesto Monoetyleeniglykol Monoetyleeniglykol Monoetyleeniglykol Monoetyleeniglykol Pienin suolapitoisuus (-13 C jäähtymislämpötila) 25% 25% 25% 25% 3.2 Lämmitysveden lämpötilaero B0 / W35:llä K 10,1 5,0 9,9 5,0 10,5 5,0 10,1 5,0 3.3 Antoteho/ lämpökerroin B-5 / W55:llä 1 kw / --- 3,8 / 2,0 5,6 / 2,2 7,7 / 2,3 9,4 / 2,4 B0 / W45:lla 1 kw / --- 5,0 / 2,9 6,6 / 3,0 8,7 / 3,2 B0 / W50:lla 1 11,3 / kw / --- 4,8 / 2,8 6,7 / 2,9 9,0 / 3,1 3,0 B0 / W35:lla 1 kw / --- 5,3 / 4,3 5,2 / 4,1 6,9 / 4,3 6,8 / 4,1 9,2 / 4,4 9,0 / 4,2 11,8 / 4,4 3.4 Äänitaso db(a) Lämmitysveden virtausnopeus sisäisellä paine-erolla m³/h / Pa 3.6 Keruunesteen virtaus sisäisellä paine-erolla (keruuliuos) m³/h / Pa 3.7 Kylmäaine; kokonaistäyttöpaino tyyppi/ kg R407C / 1,2 R407C / 1,1 R407C / 1,6 R407C / 1,7 3.8 Voiteluaine; kokonaistäyttöpaino tyyppi/litra 4 Mitat, liitännät ja painot 4.1 Laitteen mitat ilman liitäntöjä 2 K x L x P mm 0,45 / ,2 / ,9 / ,2 / Polyesteri (POE) / 1,0 0,6 / ,7 / ,2 / ,6 / Polyesteri (POE) / 1,0 0,75 / ,3 / ,6 / ,2 / Polyesteri (POE) / 1,1 1,0 / ,0 / ,2 / 3,2 11,7 / 4,2 2,0 / ,7 / Polyesteri (POE) / 1, Laitteen liitännät lämmitystä varten tuuma K 1¼" u K 1¼" u K 1¼" u K 1¼" u 4.3 Laitteen liitännät keruuliuosta varten tuuma K 1¼" u K 1¼" u K 1¼" u K 1¼" u 4.4 Kuljetusyksikön paino mukaan lukien pakkaus kg Sähköliitäntä 5.1 Nimellisjännite; sulakekoko V / A 400 / / / / Ottoteho 1 B0 W35 kw 1,23 1,27 1,6 1,66 2,07 2,14 2,66 2, Käynnistysvirta pehmokäynnistyksellä A 22 (ilman PK:a) 30 (ilman PK:a) Nimellisvirta B0 W35 / cos ϕ A / --- 2,22 / 0,8 6 Laite täyttää eurooppalaiset turvallisuusmääräykset 3 7 Muita mallin ominaisuuksia: 2,29 / 0,8 2,89 / 0,8 3 / 0,8 3,77 / 0,8 3,86 / 0,8 4,84 / 0, Laitteessa oleva vesi on suojattu pakkaselta 4 on on on on 7.2 Suoritustasot Säädin sisäinen/ulkoinen Sisäinen Sisäinen Sisäinen Sisäinen 5,03 / 0,8 Suomi 1. Nämä tiedot kuvaavat laitteiston kokoa ja suorituskykyä standardien EN 255 ja EN mukaan. Taloudellisuuden ja energiakäytön kannalta on huomioitava kaksivalenssipiste ja säädöt. Silloin tarkoittaa esim. B10 /W55: Keruuliuoksen lämpötila 10 C ja lämmitysveden virtauksen lämpötila 55 C. 2. Huomioi, että laitteen tilantarve on suurempi putkiliitäntöjä, käyttöä ja huoltoa varten. 3. katso CE-vaatimustenmukaisuusvakuutus 4. Lämmönjakokiertopumpun ja lämpöpumpun säätimen on aina oltava käyttövalmiina. FIN-9

12 12 Tekniset tiedot maalämpöpumppumalleille SI 14TE - SI 21TE Suomi 1 Tyyppi ja tilauskoodi SI 14TE SI 17TE SI 21TE 2 Rakenne 2.1 Kotelointi standardin EN mukaan IP 20 IP 20 IP Asennuspaikka Sisällä Sisällä Sisällä 3 Suorituskykytiedot 3.1 Käyttölämpötilarajat: Menoveden lämpötila C Enintään 58 Enintään 58 Enintään 58 Keruuliuos (lämmönlähde) C Pakkasenesto Monoetyleeniglykol Monoetyleeniglykol Monoetyleeniglykol Pienin suolapitoisuus (-13 C jäähtymislämpötila) 25% 25% 25% 3.2 Lämmitysveden lämpötilaero B0 / W35:llä K 9,6 5,0 9,3 5,0 11,3 5,0 3.3 Antoteho/ lämpökerroin B-5 / W55:llä 1 kw / ,5 / 2,6 14,4 / 2,6 17,9 / 2,5 B0 / W45:lla 1 kw / ,1 / 3,5 16,2 / 3,4 19,8 / 3,2 B0 / W50:lla 1 kw / ,2 / 3,4 16,7 / 3,2 20,4 / 3,1 B0 / W35:lla 1 kw / ,5 / 4,5 14,4 / 4,3 17,1 / 4,6 16,9 / 4,4 21,1 / 4,3 20,8 / 4,1 3.4 Äänitaso db(a) Lämmitysveden virtausnopeus sisäisellä paine-erolla m³/h / Pa 1,3 / ,5 / ,5 / ,9 / ,6 / ,6 / Keruunesteen virtaus sisäisellä paine-erolla (keruuliuos) m³/h / Pa 3,5 / ,3 / ,8 / ,8 / ,5 / ,4 / Kylmäaine; kokonaistäyttöpaino tyyppi/ kg R407C / 2,1 R407C / 2,3 R407C / 4,5 3.8 Voiteluaine; kokonaistäyttöpaino tyyppi/litra 4 Mitat, liitännät ja painot Polyesteri (POE) / 1,95 Polyesteri (POE) / 1,77 Polyesteri (POE) / 4,1 4.1 Laitteen mitat ilman liitäntöjä 2 K x L x P mm Laitteen liitännät lämmitystä varten tuuma K 1¼" u K 1¼" u K 1¼" u 4.3 Laitteen liitännät keruuliuosta varten tuuma K 1¼" u K 1¼" u K 1½" u 4.4 Kuljetusyksikön paino mukaan lukien pakkaus kg Sähköliitäntä 5.1 Nimellisjännite; sulakekoko V / A 400 / / / Ottoteho 1 B0 W35 kw 3,22 3,37 3,72 3,86 4,91 5, Käynnistysvirta pehmokäynnistyksellä A Nimellisvirta B0 W35 / cos ϕ A / --- 5,81 / 0,8 6,08 / 0,8 6,35 / 0,8 6,64 / 0,8 8,86 / 0,8 9,2 / 0,8 6 Laite täyttää eurooppalaiset turvallisuusmääräykset Muita mallin ominaisuuksia: 7.1 Laitteessa oleva vesi on suojattu pakkaselta 4 on on on 7.2 Suoritustasot Säädin sisäinen/ulkoinen Sisäinen Sisäinen Sisäinen 1. Nämä tiedot kuvaavat laitteiston kokoa ja suorituskykyä standardien EN 255 ja EN mukaan. Taloudellisuuden ja energiakäytön kannalta on huomioitava kaksivalenssipiste ja säädöt. Silloin tarkoittaa esim. B10 /W55: Keruuliuoksen lämpötila 10 C ja lämmitysveden virtauksen lämpötila 55 C. 2. Huomioi, että laitteen tilantarve on suurempi putkiliitäntöjä, käyttöä ja huoltoa varten. 3. katso CE-vaatimustenmukaisuusvakuutus 4. Lämmönjakokiertopumpun ja lämpöpumpun säätimen on aina oltava käyttövalmiina. FIN-10

13 1 Mittakuvat... A-II 1.1 Mittakuva SI 5TE - SI 17TE...A-II 1.2 Mittakuva SI 21TE...A-III 2 Kaaviot... A-IV 2.1 Ominaiskäyrät SI 5TE...A-IV 2.2 Ominaiskäyrät SI 7TE...A-V 2.3 Ominaiskäyrät SI 9TE...A-VI 2.4 Ominaiskäyrät SI 11TE...A-VII 2.5 Ominaiskäyrät SI 14TE...A-VIII 2.6 Ominaiskäyrät SI 17TE...A-IX 2.7 Ominaiskäyrät SI 21TE...A-X 3 Sähkökaaviot... A-XI 3.1 Ohjaus SI 5TE - SI 17TE...A-XI 3.2 Tehonsyöttö SI 5TE - SI 17TE...A-XII 3.3 Kytkentäkaavio SI 5TE - SI 17TE...A-XIII 3.4 Selitykset SI 5TE - SI 17TE... A-XIV 3.5 Ohjaus SI 21TE... A-XV 3.6 Tehonsyöttö SI 21TE... A-XVI 3.7 Kytkentäkaavio SI 21TE... A-XVII 3.8 Selitykset SI 21TE... A-XVIII 4 Putkikaava...A-XIX 4.1 Komponentit... A-XIX 4.2 Selitykset... A-XX 5 Vaatimustenmukaisuusvakuutus...A-XXI A-I

14 1 1 Mittakuvat 1.1 Mittakuva SI 5TE - SI 17TE A-II

15 Mittakuva SI 21TE A-III

16 2 2 Kaaviot 2.1 Ominaiskäyrät SI 5TE A-IV

17 Ominaiskäyrät SI 7TE A-V

18 Ominaiskäyrät SI 9TE A-VI

19 Ominaiskäyrät SI 11TE A-VII

20 Ominaiskäyrät SI 14TE A-VIII

21 Ominaiskäyrät SI 17TE A-IX

22 Ominaiskäyrät SI 21TE A-X

23 3.1 3 Sähkökaaviot 3.1 Ohjaus SI 5TE - SI 17TE A-XI

24 Tehonsyöttö SI 5TE - SI 17TE A-XII

25 Kytkentäkaavio SI 5TE - SI 17TE A-XIII

26 Selitykset SI 5TE - SI 17TE A1 Johdinsilta, asennettava, jos estokontaktoria ei käytetä A2 Johdinsilta, on poistettava käytettäessä toista estokontaktoria A3 Johdinsilta, poistettava, jos ensiöpumppua varten käytetään moottorisuojakontaktoria A4 Johdinsilta, poistettava, jos kompressoria varten käytetään moottorisuojakontaktoria Avoin johtosilta tai kontaktori tarkoittaa estoa tai häiriötä B2* Keruuliuoksen matalapainepressostaatti B3* Käyttöveden termostaatti (vaihtoehtona R3:lle) B4* Uima-allastermostaatti E9* Uppolämmitin käyttövesi E10* 2. Lämmöntuottaja (lämmityskattila tai sähk. lämmityssauva) F2 Varoke N1-reletuloille J12 ja J13 4,0 ATr F3 Varoke N1-reletuloille J15 - J18 4,0 ATr F4 Korkeapainepressostaatti F5 Matalapainepressostaatti F15 Moottorisuoja M11 H5* Häiriömerkkivalo J1...J18 Kytkentäpiste N1:llä K1 Kompressorin kontaktori K5 Ensiöpumpun kontaktori (PUP) K11* Elektroninen Rele H5:lle (N11:lle) K12* Elektroninen Rele M19:lle (N11:lla) K20* Kontaktori 2. lämmönkehitin K21* Kontaktori uppokuumennin-kuumavesi K22* Kunnallispalvelun estokontaktori K23* SPR apurele M1 Kompressori M11* Ensiöpumppu (PUP) M13* Lämmönkiertopumppu M15* Lämmönkiertopumppu 2. lämmityspiiri M16* Apukiertopumppu M18* Käyttövesikiertopumppu M19* Uima-allasveden kiertopumppu M21* Sekoitin pääpiiri M22* Sekoitin 2. lämmityspiiri N1 Lämpöpumpun säädin N7 Pehmokäynnistysohjaus (ei laitteissa SI 5TE ja SI 7TE ) N11* Relemoduuli R1 Ulkoanturi R2 Paluuvesianturi R3 Käyttövesianturi (vaihtoehtona käyttöveden termostaatille) R5 2. lämmityspiirin anturi R6 Lämpötilanrajoittimen anturi R7 Koodausvastus 40k2 R9 Virtausanturi T1 Turvaeristysmuuntaja 230/24V AC-28VA X1 Tehonsyötön ohjauksen kytkentärima L/N/PE- 230V AC-50 Hz/sulakkeet/N- ja suojamaadoitus X2 Kytkentärima 24V AC-jakaja X3 Kytkentärima GND-jakaja antureille X6 Tehonsyötön kytkentärima 3L/PE-400V AC-50 Hz Lyhenteet: EVS EVU-estokontaktori SPR Ylimääräinen estotulo MA Sekoitin AUKI MZ Sekoitin KIINNI * Osat on hankittava erikseen tai tilattava lisävarusteina A-XIV

27 Ohjaus SI 21TE A-XV

28 Tehonsyöttö SI 21TE A-XVI

29 Kytkentäkaavio SI 21TE A-XVII

30 Selitykset SI 21TE A1 Johdinsilta, asennettava, jos estokontaktoria ei tarvita A2 Johdinsilta, on poistettava käytettäessä toista estokontaktoria suljettu kosketin = ei estoa / LP päällä B2* Keruuliuoksen matalapainepressostaatti B3* Käyttövesitermostaatti B4* Uima-allastermostaatti E9* Elektroninen uppokuumennin käyttövesi E10* 2. Lämmöntuottaja (lämmityskattila tai sähk. lämmityssauva) F2 Varoke N1-reletuloille J12 ja J13 4,0 ATr F3 Varoke N1-reletuloille J15 - J18 4,0 ATr F4 Korkeapainepressostaatti F5 Matalapainepressostaatti rajoitin käsipalautuksella F12 Lämpötilavalvoja N7 F14 Elektroninen moottorisuoja kompressori 1 H5* Häiriömerkkivalo J1...J18 Kytkentäpiste N1:llä K1 Kompressorin kontaktori K5 Ensiöpumpun kontaktori K1.1 Käynnistysvirran rajoittimen kontaktori K1.2 Aikarele viipeelle K1:stä K11* Elektroninen etävikailmaisimen rele (relemoduuli) K12* Elektroninen uima-altaan kiertopumpun rele (relemoduuli) K20* Toisen lämmöntuottajan kontaktori (lämmityskattila tai sähkövastus) K21* Käyttöveden sähk. uppokuumentimen kontaktori K22* Kunnallispalvelun estokontaktori K23* SPR-apukontaktori M1 Kompressori M11* Ensiöpumppu M13* Lämmönkiertopumppu M15* Lämmönkiertopumppu 2. lämmityspiiri M16* Apukiertopumppu M18* Käyttövesikiertopumppu M19* Uima-allasveden kiertopumppu M21* Sekoitin pääpiiri M22* Sekoitin 2. lämmityspiiri N1 Lämpöpumpun säädin N7 Pehmokäynnistyspiirilevy N11* Relemoduuli N14 Ohjauspaneeli Q1 Keruunestepumpun tehon kontaktori Q2 Kompressorin tehonsuojakytkin R1 Ulkoanturi R2 Paluuvesianturi R3 Käyttövesianturi (vaihtoehtona käyttöveden termostaatille) R5 2. lämmityspiirin anturi R6 Lämpötilanrajoittimen anturi R7 Koodausvastus 40k2 T1 Turvaeristysmuuntaja 230/24V AC-28VA X1 Tehonsyötön ohjauksen kytkentärima L/N/PE- 230V AC-50 Hz/sulakkeet/N- ja suojamaadoitus X2 Kytkentärima 24V AC-jakaja X3 Kytkentärima GND-jakaja antureille R1/-2 ja -3 kohdalla J2 X4 Kytkentärima GND-jakaja antureille R5 ja -6 kohdalla J6 X5 Tehonsyötön kytkentärima 3L/PE-400V AC-50 Hz Lyhenteet: EVS EVU-estokontaktori SPR Ylimääräinen estotulo MA Sekoitin AUKI MZ Sekoitin KIINNI * Osat on lisättävä ulkoisesti A-XVIII

31 4.1 4 Putkikaava 4.1 Komponentit A-XIX

32 Selitykset Sulkuventtiili Sulkuventtiili, jossa tyhjennys Ohivirtausventtiili Varoventtiili Kiertopumppu Paisunta-astia Huonelämpötilalla ohjattu venttiili Sulkuventtiili, jossa suuntaisventtiili Lämmön kuluttaja Likasuodatin Lämpötila-anturi Joustava liitosletku Lämpöpumppu Puskurisäiliö Lämpöpumpun säädin Sähkönjakelujärjestelmä Lämpimän käyttöveden varaaja Maakollektorit Maalämmönkeräimet Keruuliuosjakaja Keruuliuoskakooja M11 M13 M18 R1 R2 R3 R9 KW WW Keruunesteen kiertopumppu Lämmönkiertopumppu Käyttövesikiertopumppu Ulkoanturi Paluuvesianturi Käyttövesianturi Virtausanturi Kylmä vesi Lämmin käyttövesi A-XX

33 5 5 Vaatimustenmukaisuusvakuutus A-XXI

34 5 A-XXII

35 5 A-XXIII

36 Glen Dimplex Deutschland GmbH Geschäftsbereich Dimplex Am Goldenen Feld 18 D Kulmbach Oikeudet erehdyksiin ja muutoksiin pidätetään. +49 (0)
