1 PRUUKIN YHTENÄISKOULU Seinäjoen Kaupunki AV-JÄRJESTELMIEN HANKINTAOHJELMA AV-HANKINTA VAIHE 2 Asiakirja nro AV-0204 Projekti n:o P02301.P000 Viimeisin muutos Laadittu Laatija TuH Tark./Hyv. AtH / MMy GRANLUND OY

2 2 SISÄLLYSLUETTELO PRUUKIN YHTENÄISKOULU... 1 Seinäjoen Kaupunki... 1 AV-JÄRJESTELMIEN HANKINTAOHJELMA YLEISTIEDOT KOHTEESTA KOHDE JA SEN SIJAINTI KOHTEEN YKSIKKÖTIEDOT KOHTEEN JA AV-JÄRJESTELMIEN YLEINEN KUVAUS PROJEKTIN YHTEYSTIEDOT TILAANJAN EDUSTAJAT RAKENNUTTAJAN HALLINTO SUUNNITTELU TILAKOHTAISET KUVAUKSET Interaktiivinen lähiprojektoritila (parikaapelisiirto) Interaktiivinen lähiprojektoritila (liitoskaapelit) Iso auditorio Pieni auditorio Liikuntasalin kiinteä varustus Voimistelu-/tanssisali Info-näytöt Pääaula IP-kuvansiirto MÄÄRITELMÄT TÄSSÄ HANKINTAOHJLEMASSA URAKKATARJOUSTEN JA SOPIMUSTEN VALMISTELU KOPIOINTI JA ATK HANKINNAN LAAJUUS JA VASTUU TOIMITUKSESTA AV-URAKOITISJAN VASTUUT MUUTOSTYÖT PIIRUSTUKSET JA DOKUMENTIT TYÖPIIRUSTUKSET LOPPUDOKUMENTOINTI SEKÄ KÄYTTÖ- JA HUOLTO-OHJEET VIRITYS JA SÄÄTÖ KOEKÄYTTÖ SEKÄ KÄYTTÖÖNOTTO- JA VASTAANOTTOTARKASTUKSET KÄYTTÖOPASTUS JA -KOULUTUS TAKUU JA TAKUUAJAN HUOLTO YLEISET AV-URAKAN TOTEUTUSOHJEET YLEISTÄ KAAPELOINTI ASENNUKSET TARVIKKEET JA KYTKENTÄMENETELMÄT AV-OHJAUSJÄRJESTELMÄ AV-OHJAUSJÄRJESTELMÄN VARAKÄYTTÖ VALAISTUKSEN OHJAUS MUUT VAHVASÄHKÖT JA NIIDEN OHJAUKSET KAAPELOINTI... 18

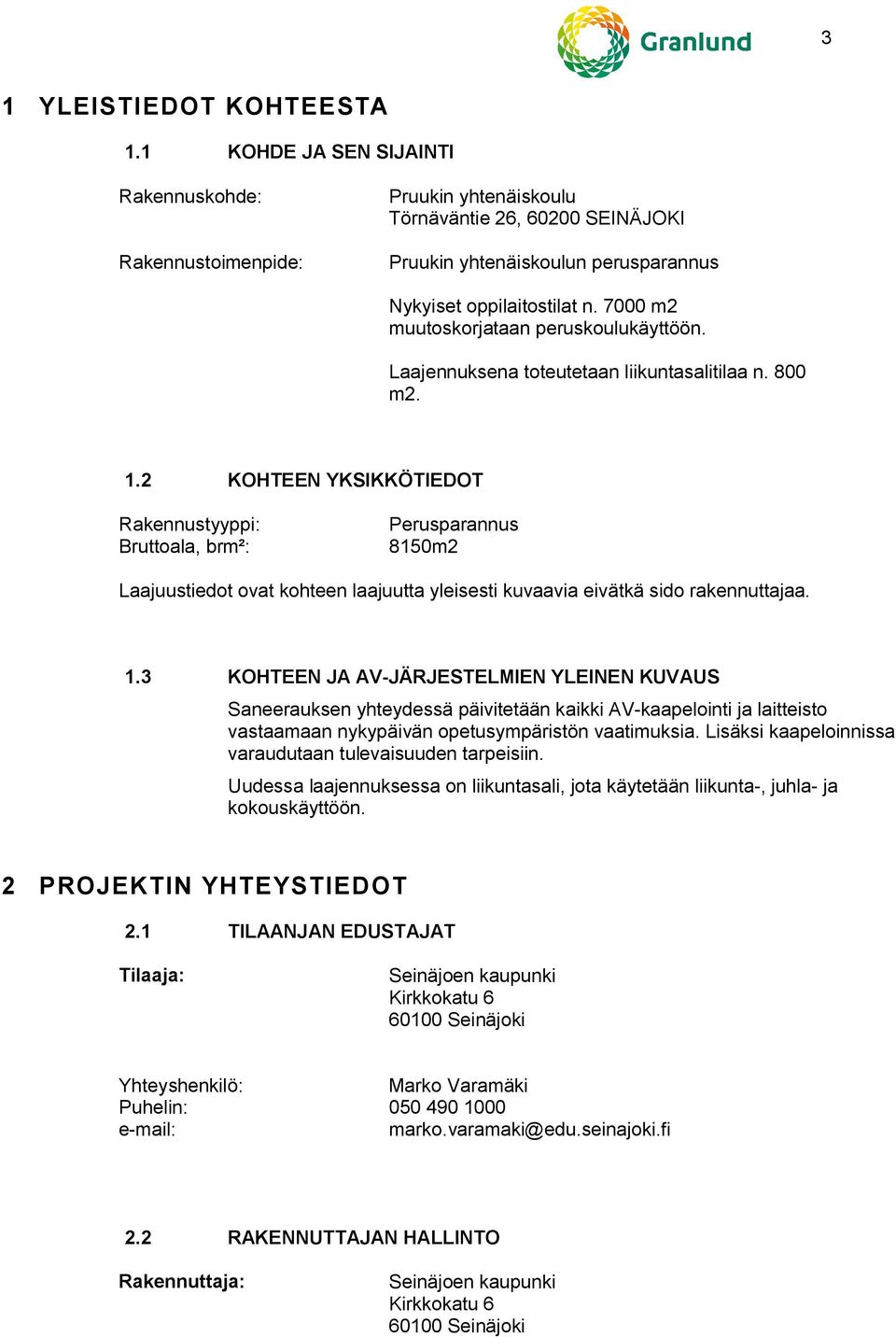

3 3 1 YLEISTIEDOT KOHTEESTA 1.1 KOHDE JA SEN SIJAINTI Rakennuskohde: Rakennustoimenpide: Pruukin yhtenäiskoulu Törnäväntie 26, SEINÄJOKI Pruukin yhtenäiskoulun perusparannus Nykyiset oppilaitostilat n m2 muutoskorjataan peruskoulukäyttöön. Laajennuksena toteutetaan liikuntasalitilaa n. 800 m KOHTEEN YKSIKKÖTIEDOT Rakennustyyppi: Bruttoala, brm²: Perusparannus 8150m2 Laajuustiedot ovat kohteen laajuutta yleisesti kuvaavia eivätkä sido rakennuttajaa. 1.3 KOHTEEN JA AV-JÄRJESTELMIEN YLEINEN KUVAUS Saneerauksen yhteydessä päivitetään kaikki AV-kaapelointi ja laitteisto vastaamaan nykypäivän opetusympäristön vaatimuksia. Lisäksi kaapeloinnissa varaudutaan tulevaisuuden tarpeisiin. Uudessa laajennuksessa on liikuntasali, jota käytetään liikunta-, juhla- ja kokouskäyttöön. 2 PROJEKTIN YHTEYSTIEDOT 2.1 TILAANJAN EDUSTAJAT Tilaaja: Seinäjoen kaupunki Kirkkokatu Seinäjoki Yhteyshenkilö: Marko Varamäki Puhelin: marko.varamaki@edu.seinajoki.fi 2.2 RAKENNUTTAJAN HALLINTO Rakennuttaja: Seinäjoen kaupunki Kirkkokatu Seinäjoki

4 4 Yhteyshenkilö: Lepistö Jari Puhelin: (06) Sähkötöiden valvonta: Seinäjoen kaupunki Kirkkokatu Seinäjoki Yhteyshenkilö: Osmo Kurunsaari Puhelin: (06) Osmo.Kurunsaari@seinajoki.fi 2.3 SUUNNITTELU Arkkitehti: Seinäjoen kaupunki / tilapalvelut PL 215, SEINÄJOKI Puhelin: p , Jaakko.Peltonen@seinajoki.fi AV-suunnittelu: Granlund Oy PL 59, Malminkaari HELSINKI Yhteyshenkilö: Arttu Harjula Puhelin: etunimi.sukunimi@granlund.fi Yhteyshenkilö: Tuukka Heikkinen Puhelin: Sähkösuunnittelija: Granlund Pohjanmaa Oy Tiedekatu Seinäjoki Yhteyshenkilö: Kaija Männistö Puhelin: etunimi.sukunimi@granlund.fi LVI-suunnittelu: Yhteyshenkilöt: Granlund Pohjanmaa Oy Tiedekatu Seinäjoki Kai-Kristian Vimpari

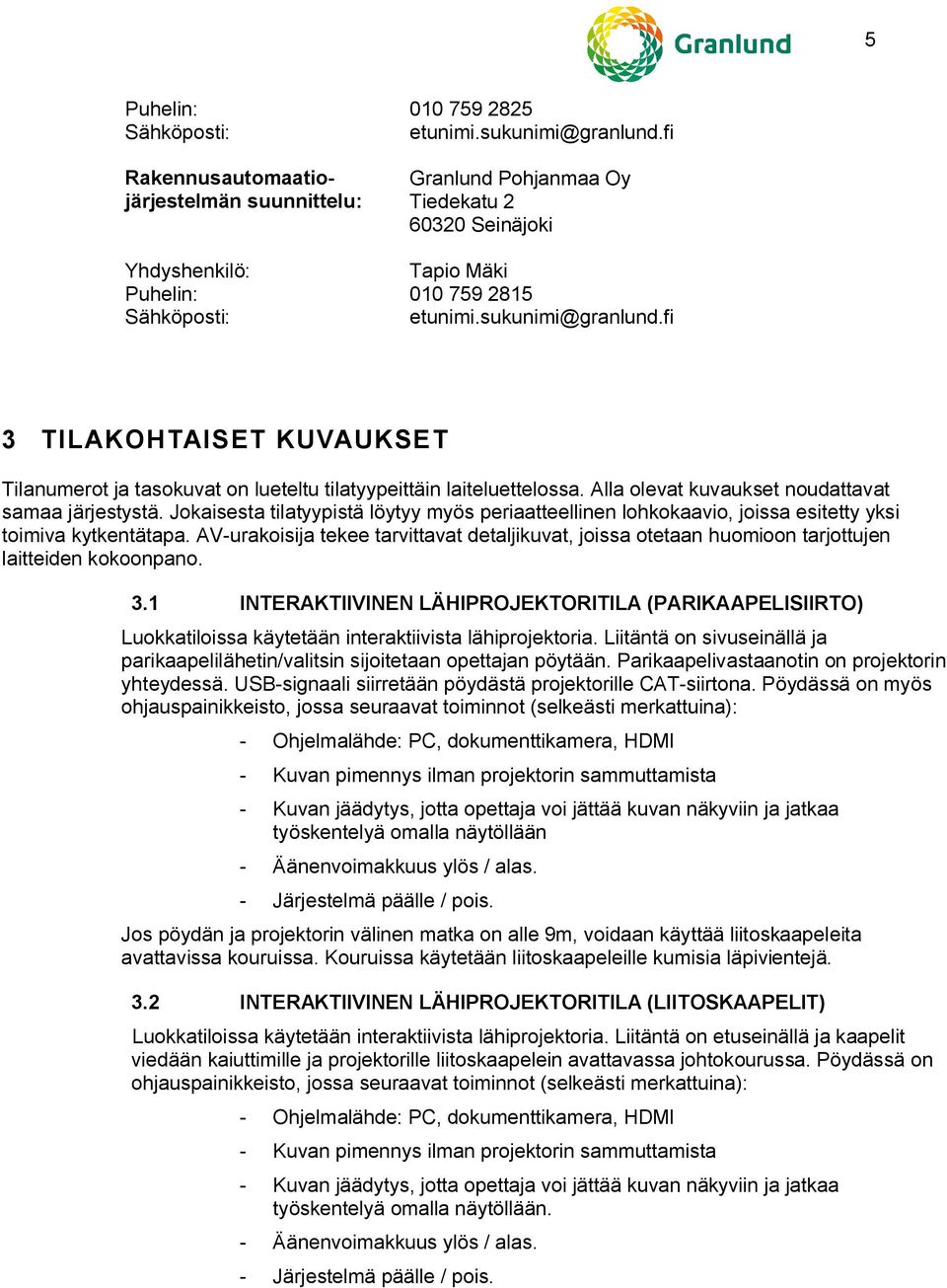

5 5 Puhelin: Sähköposti: Rakennusautomaatiojärjestelmän suunnittelu: Yhdyshenkilö: Puhelin: Sähköposti: Granlund Pohjanmaa Oy Tiedekatu Seinäjoki Tapio Mäki etunimi.sukunimi@granlund.fi 3 TILAKOHTAISET KUVAUKSET Tilanumerot ja tasokuvat on lueteltu tilatyypeittäin laiteluettelossa. Alla olevat kuvaukset noudattavat samaa järjestystä. Jokaisesta tilatyypistä löytyy myös periaatteellinen lohkokaavio, joissa esitetty yksi toimiva kytkentätapa. AV-urakoisija tekee tarvittavat detaljikuvat, joissa otetaan huomioon tarjottujen laitteiden kokoonpano. 3.1 INTERAKTIIVINEN LÄHIPROJEKTORITILA (PARIKAAPELISIIRTO) Luokkatiloissa käytetään interaktiivista lähiprojektoria. Liitäntä on sivuseinällä ja parikaapelilähetin/valitsin sijoitetaan opettajan pöytään. Parikaapelivastaanotin on projektorin yhteydessä. USB-signaali siirretään pöydästä projektorille CAT-siirtona. Pöydässä on myös ohjauspainikkeisto, jossa seuraavat toiminnot (selkeästi merkattuina): - Ohjelmalähde: PC, dokumenttikamera, HDMI - Kuvan pimennys ilman projektorin sammuttamista - Kuvan jäädytys, jotta opettaja voi jättää kuvan näkyviin ja jatkaa työskentelyä omalla näytöllään - Äänenvoimakkuus ylös / alas. - Järjestelmä päälle / pois. Jos pöydän ja projektorin välinen matka on alle 9m, voidaan käyttää liitoskaapeleita avattavissa kouruissa. Kouruissa käytetään liitoskaapeleille kumisia läpivientejä. 3.2 INTERAKTIIVINEN LÄHIPROJEKTORITILA (LIITOSKAAPELIT) Luokkatiloissa käytetään interaktiivista lähiprojektoria. Liitäntä on etuseinällä ja kaapelit viedään kaiuttimille ja projektorille liitoskaapelein avattavassa johtokourussa. Pöydässä on ohjauspainikkeisto, jossa seuraavat toiminnot (selkeästi merkattuina): - Ohjelmalähde: PC, dokumenttikamera, HDMI - Kuvan pimennys ilman projektorin sammuttamista - Kuvan jäädytys, jotta opettaja voi jättää kuvan näkyviin ja jatkaa työskentelyä omalla näytöllään. - Äänenvoimakkuus ylös / alas. - Järjestelmä päälle / pois.

6 6 3.3 ISO AUDITORIO Iso auditorio toimii monipuolisena kokous- ja luentotilana. Auditoriossa voidaan pitää myös videoneuvotteluja AV-järjestelmään integroidun videoneuvottelujärjestelmän kautta. AVjärjestelmää ja siihen liitettyjä valaistus- ja moottoriohjauksia ohjataan kosketusnäytöllä luentopöydällä. Tilassa on myös kolme projektoria, joiden heijastamia kuvia voidaan yhdistää ja näyttää esim. videoneuvottelutilanteessa kolmea eri kuvaa. Auditoriossa vahvistetaan puhetta langallisilla ja langattomilla mikrofoneilla. Äänentoistossa varaudutaan 5.1-surround ääneen. Kosketusnäytöllä ohjataan seuraavia toimintoja: - Järjestelmä päälle / pois - Äänenvoimakkuus ylös / alas - Kuvalähteen valinta (projektori 1, projektori 2, projektori 3): PC1 (VGA+audio/HDMI/DP), PC2 (HDMI), dokumenttikamera, DVB, Blu-ray, videoneuvottelu, IP-kuvansiirto - Audiolähteen valinta (automaattisesti kuvalähteen mukaan). Haluttaessa voidaan valita: PC1, PC2, DVB, Blu-ray, videoneuvottelu - Mikrofonien äänenvoimakkuus ylös / alas o Luentopöytä o Puhujan koroke o Langattomat mikrofonit - Kuvan pimennys ilman projektorin sammuttamista - Kuvan jäädytys, jotta opettaja voi jättää kuvan näkyviin ja jatkaa työskentelyä omalla näytöllään 3.4 PIENI AUDITORIO Pieni auditorio toimii opetus- ja luentokäytössä. Liitännät ovat sivuseinällä, josta tuodaan liitoskaapelit luentopöytään. Tilassa on myös kaksi projektoria. Toinen on vastaava interaktiivinen lähiprojektori kuin perusluokissa toinen tavallinen projektori. Projektoreita voidaan käyttää samanaikaisesti ja näyttää eri kuvaa. Äänentoisto toteutetaan passiivisilla laadukkailla kaiuttimilla ja puhetta tuetaan kahdella mikrofonilla luentopöydällä tai korokkeella. Kosketusnäytöllä ohjataan seuraavia toimintoja: - Järjestelmä päälle / pois - Äänenvoimakkuus ylös / alas - Ohjelmalähteen valinta: VGA+audio, HDMI, dokumenttikamera, Blu-ray, IPkuvansiirto - Äänenvoimakkuus mikrofonit - Kuvan pimennys ilman projektorin sammuttamista - Kuvan jäädytys, jotta opettaja voi jättää kuvan näkyviin ja jatkaa työskentelyä omalla näytöllään

7 7 3.5 LIIKUNTASALIN KIINTEÄ VARUSTUS Liikuntasali toimii monitoimisalina, jossa urheilun lisäksi pidetään juhlia ja esityksiä. Siirrettävä näyttämö voidaan sijoittaa pääesityspaikkaan seinälle tai muuhun valittuun paikkaan salissa. Pääesityspaikassa on kiinteä varustelu ja muuten voidaan käyttää liikuteltavaa laitteistoa. Kiinteä järjestelmä palvelee juhlissa ja pienemmissä tilaisuuksissa ja kokouksissa. Sali on jaettavissa äänentoistollisesti kolmeen osaan väliseinien mukaisesti. Liikuteltava järjestelmää käytetään juhlissa ja esityksissä muissa kuin pääesityssuunnassa. Kiinteään järjestelmään kuuluu: - Pääesitysuunnan trussissa valaisimet - Pääesityssuunnan pääkaiuttimet - Pääesityssuunnan trussissa projektori - Pääesityssuunnan seinälle moottoroitu valkokangas - Kattokaiuttimet - Langattomat mikrofonit - Langattomat ohjauspaneelit Kiinteä esitysvalaistus toteutetaan trussissa olevilla valaisimilla. Esitystekniikan valaistusta ohjataan valo-ohjainpöydällä ja langattomalla ohjauspaneelilla. Ohjauspaneelissa on esiohjelmoidut perustilanteet. Kiinteä perusäänentoisto toteutetaan pääkaiuttimilla ja laadukkailla kattokaiuttimilla, jotka viivästetään esityssuuntaan nähden. Jos tilaa käytetään jaettuna, viive esiasetus poistuu. Langattomia mikrofoneja voidaan käyttää missä tahansa salissa ja ohjauspaneelista valitaan missä päässä esitystilanne on. Esiasetetut tilanteet kutsutaan muuttaen DSP:n asetuksia, kuten äänenvoimakkuutta ja viiveitä riippuen esityspaikasta. Jokaisessa osiossa on ohjauspainikkeisto seinäkotelossa, jolla valitaan haluttu mikrofoni ja ohjelmalähteen voimakkuus. Suuntaukset ja suuntakuviot tulee valita kiertoherkkyyden minimoimiseksi. Lisäksi järjestelmä viritetään käyttäen mittamikrofonia ja ohjelmistoa. Langattomalla kosketusnäytöllä ohjataan seuraavia toimintoja: - Järjestelmä päälle / pois - Äänenvoimakkuus ylös / alas - Ohjelmalähteen valinta: VGA+audio, HDMI, IP-kuvansiirto o Parikaapelilähettimen sijainnin valinta tarvittaessa - Projektoriesitys o Valkokangas alas, esitysvalaistus himmennys - Äänenvoimakkuus langattomat mikrofonit - Esitysvalaistuksen ohjaus o Esiohjelmoidut tilanteet o Portaaton säätö o Värisävyjen säätö

8 8 o 3.6 VOIMISTELU-/TANSSISALI Voimistelusalissa on laadukas ja tehokas äänentoisto. Salissa on liitäntä esim. mp3- soittimelle ja painikeohjain. Laitekaapissa on myös CD-soitin musiikkimateriaalin esitystä varten. Langattomat mikrofonit voivat olla käytössä esim. liikunnan ohjaajalla. Painikeohjaimella ohjataan seuraavia toimintoja: - Järjestelmä päälle / pois - Äänenvoimakkuus ylös / alas - Ohjelmalähteen valinta: mp3-soitin, CD-soitin - Mikrofonien äänenvoimakkuus ylös / alas 3.7 INFO-NÄYTÖT Digital Signage järjestelmä välittää tiedotteita käytävien info-näytöille ja esim. ruokalistaa ruokasalin info-näytöille. DS-järjestelmää hallitaan opettajien huoneen tai keittiön toimiston PC:ltä selainpohjaisesti. Sisältö tietoverkon kautta. 3.8 PÄÄAULA Pääaulassa voidaan käyttää siirrettävää näyttämöä ja esitystekniikkaa. Lisäksi aulassa on mahdollista esittää isolla näytöllä. 3.9 IP-KUVANSIIRTO Seuraavien tilojen välillä on kuvansiirto: Iso Auditorio Pieni Auditorio Liikuntasali Saapuvaa ja lähtevää kuvaa ohjataan AV-ohjauspaneelista kyseisessä tilassa. Kuvattavan tilan kameralinjat tuodaan matriisiin ja valitaan haluttu kuvaussuunta, jos tilassa useampi kamera. Auditorioissa on kamerat esittäjän ja yleisön suuntaan, joista voidaan valita tarkoitukseen sopiva. Liikuntasalissa käytetään erillistä kannettavaa kameraa ja signaali tuodaan suoraan laitekeskukselle tai pidemmältä matkalla voidaan käyttää parikaapelisiirtoa. Myös PC-kuvaa on mahdollista esittää muihin tiloihin. Kameralähde saadaan valittua vain lähettävän tilan hyväksyessä lähetyksen. Kiinteät kamerat suunnataan mahdollisiin esiintyjän suuntaan ja huolehditaan valaistuksen riittävyydestä ja suuntaamisesta. Lähetystilanteessa AV-logiikasta asetetaan seuraavat: pimennysverhot alas, esitysvalaistus, kamerasignaalin reititys. Kuvansiirto tapahtuu lähitietoverkossa (LAN). Verkkoon on myöhemmin mahdollista lisätä lähettimiä ja vastaanottimia. Lähetyksiä on mahdollista seurata myös PC:llä sekä mahdollisesti kiinteistön ulkopuolella.

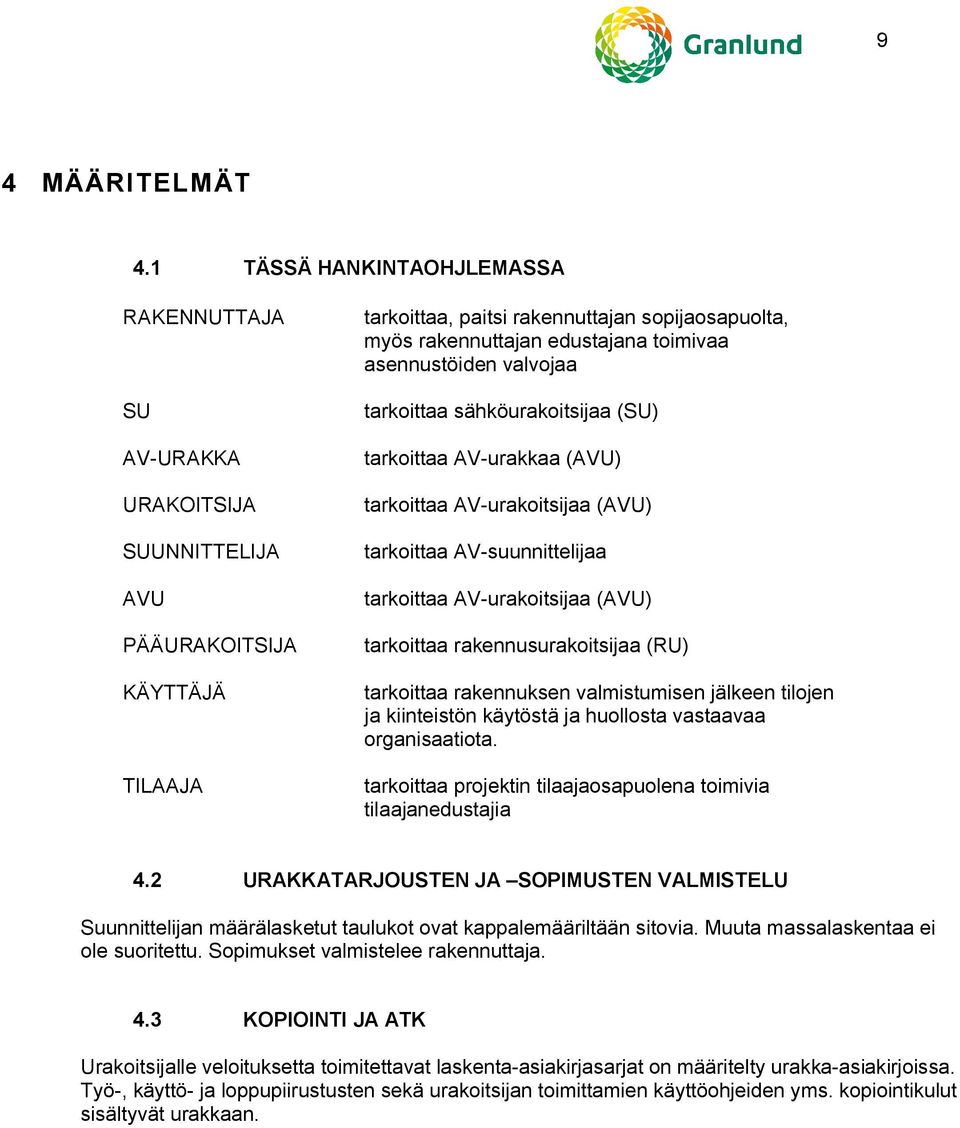

9 9 4 MÄÄRITELMÄT 4.1 TÄSSÄ HANKINTAOHJLEMASSA RAKENNUTTAJA SU AV-URAKKA URAKOITSIJA SUUNNITTELIJA AVU PÄÄURAKOITSIJA KÄYTTÄJÄ TILAAJA tarkoittaa, paitsi rakennuttajan sopijaosapuolta, myös rakennuttajan edustajana toimivaa asennustöiden valvojaa tarkoittaa sähköurakoitsijaa (SU) tarkoittaa AV-urakkaa (AVU) tarkoittaa AV-urakoitsijaa (AVU) tarkoittaa AV-suunnittelijaa tarkoittaa AV-urakoitsijaa (AVU) tarkoittaa rakennusurakoitsijaa (RU) tarkoittaa rakennuksen valmistumisen jälkeen tilojen ja kiinteistön käytöstä ja huollosta vastaavaa organisaatiota. tarkoittaa projektin tilaajaosapuolena toimivia tilaajanedustajia 4.2 URAKKATARJOUSTEN JA SOPIMUSTEN VALMISTELU Suunnittelijan määrälasketut taulukot ovat kappalemääriltään sitovia. Muuta massalaskentaa ei ole suoritettu. Sopimukset valmistelee rakennuttaja. 4.3 KOPIOINTI JA ATK Urakoitsijalle veloituksetta toimitettavat laskenta-asiakirjasarjat on määritelty urakka-asiakirjoissa. Työ-, käyttö- ja loppupiirustusten sekä urakoitsijan toimittamien käyttöohjeiden yms. kopiointikulut sisältyvät urakkaan.

10 10 5 HANKINNAN LAAJUUS JA VASTUU TOIMITUKSESTA AV-urakan suorittaa tilaajan valitsema AV-urakoitsija, joka vastaa kohteen AV-laitteiden kokonaishankinnasta ja toiminnasta täyteen käyttökuntoon asennettuna, kytkettynä, viritettynä ja kokeiltuna tämän hankintaohjelman mukaisesti. Kaikki tarvikkeet ja laitteet sekä työt, jotka tarvitaan esitettyjen AV-järjestelmien saattamiseksi täyteen viimeisteltyyn käyttökuntoon, kuuluvat AVurakkaan, ellei sitä ole jossain kohdin erikseen rajattu. Huom! 230 V sähkötyöt eivät kuulu AV-urakkaan (tilaaja järjestää). 5.1 AV-URAKOITISJAN VASTUUT AV-urakoitsija: - vastaa AV-urakasta kokonaisuutena - laatii toteutussuunnitelman (työkuvat) tarjoamilleen laitteille sekä järjestelmille - mukaan lukien myös nykyiset laitteet - toimittaa tilaajalle mittatiedot ja värivalokuvat tai mallit kaikista näkyviin jäävistä laiteista tai niiden osista tulee sekä hyväksyttää niiden ulkonäön ja värin tilaajalla - toimittaa, asentaa, kytkee ja säätää kaikki sopimuksen mukaiset laitteet - toimittaa, asentaa ja säätää kaikki AV-laitteiden kiinnitykseen tarvittavat telineet, tuet ja niin edelleen - toimittaa ja merkitsee kaikki laitteiden väliset liitosjohdot - tekee ja merkitsee kaikki puolikiinteät kaapeloinnit liittimineen ja kojerasiapohjineen - tekee kiinteän kaapeloinnin ja rakennusaputyöt - kiinteiden AV-kaapeleiden liittimien ja kojeiden toimitus, asennus ja kytkentä - neuvottelee käyttäjän kanssa toiminnoista ja asetuksista - maksaa rahdit ja vakuutukset sijoituspaikalle - tekee tarvittavat aputyöt - järjestää tarvittavat telineet ja turvavarusteet (mm. katonrajaan tulevat asennukset) - siivoaa asennusjälkensä ja työpisteen päivän päätteeksi AV-urakoitsijan on sisällytettävä tarjoukseensa kustannukset sellaisista toimitukseensa kuuluvien tavaroiden pakkauksista, jotka ovat tarpeen tavaran likaantumisen ja vahingoittumisen estämiseksi käsittelyn ja tilapäisen rakennuspaikalla tapahtuvan säilytyksen ajan. AV-urakoitsija vastaa kaikissa olosuhteissa omista sekä alihankkijoidensa toimittamista laitteista, kaapeloinneista, töistä ja moitteettomasta toiminnasta, eikä tätä vastuuta rajoita laitteiden energian jakelutapa tai asennusolosuhteet, ellei puutteista ole AV-urakoitsijan puolelta tehty kirjallista huomautusta ennen hankintasopimuksen tekemistä. Urakkahintaan sisältyviksi katsotaan sellaiset hankintaohjelmassa ja piirustuksissa määrittelemättömät tarvikkeet, kuten esim. kiinnikkeet, kytkentäkotelot, suojapellit, liitäntäkaapelit ja muut pientarvikkeet, jotka AV-laitteistojen tilaajan edellyttämään käyttökuntoon saattaminen edellyttää. Lisäksi urakkahintaan katsotaan sisältyväksi kaikkien laitteiden, valkokankaiden, kaiuttimien ja muiden laitteiden asennus paikoilleen. Kaikkien hankintaan sisältyvien laitteiden ja komponenttien on oltava standardien mukaisia, tehdasvalmisteisia, hyvälaatuista ja Tukesin hyväksymiä. AV-urakoitsijan on seurattava suunnittelijoiden piirustuksia ja otettava huomioon työsuoritukseensa vaikuttavat seikat. AV-urakoitsijan on toimitettava hyvissä ajoin kohteen tilaajalle mitat ja kuvat näkyviin tulevista laitteista tilaajalle ja AV-suunnittelulle.

11 11 Mikäli piirustuksissa ilmenee ristiriitaisuuksia, epäselvyyksiä tai tulkinnanvaraisuuksia, on AVurakoitsijan pyydettävä viipymättä selvitys tilaajalta ja suunnittelijalta. AV-urakoitsijan tulee yhteistyössä tilaajan ja suunnittelijan kanssa tarkistaa AV-laitteiden tilantarpeet, pöytien ja rakenteiden soveltuvuuden sekä laitteiden että AV-toimintojen osalta, ehdottaa tarvittavat muutokset. Tarvittavat kiinnityspisteiden vahvistukset, tukirakenteet yms. tulee huomioida työpiirustusvaiheessa siten, ettei työmaalla jouduta suorittamaan jälkikorjauksia. Tarvittavat muutokset tulee esittää riittävän ajoissa, jotta ne voidaan huomioida kalusteiden valmistuksessa. AV-urakoitsijan päätösvaltaisen edustajan on osallistuttava AV-urakkaa koskeviin kokouksiin rakennuttajan määräämässä paikassa sekä tarvittaessa oma-aloitteisesti neuvoteltava rakennuttajan ja suunnittelijoiden kanssa AV-urakkaa koskevissa kysymyksissä. AV-urakkaa tai sen osaa ei saa siirtää tehtäväksi kolmannelle osapuolelle ilman tilaajan suostumusta. 5.2 MUUTOSTYÖT AV-urakoitsija on velvollinen toteuttamaan käyttäjän vaatimat muutokset, elleivät ne olennaisesti muuta AV-urakoitsijan aikaansaatavaa työn tulosta toisen luonteiseksi, siitä riippumatta, onko kysymyksessä suorituksen täydentäminen, lieventäminen tai sen muuttaminen muulla tavalla. Muutoksista, jotka aiheuttavat lisäkustannuksia tai hyvitystä, on ennen töiden aloittamista tehtävä kirjallinen tarjous, joka ainoastaan käyttäjän kirjallisesti hyväksymänä on pätevä lisäja hyvityslaskuja esitettäessä. Tarjouksissa työt, tarveaineet ja yleiskustannukset on eriteltävä yksityiskohtaisesti ja hinnoiteltava. Hinnoittelussa käytetään urakkasopimuksen mukaisia yksikköhintoja. Kaikki muutostyötarjoukset varustetaan järjestysnumeroin. 5.3 PIIRUSTUKSET JA DOKUMENTIT Kaikki AV-urakoitsijan laatimat työ-, loppu- ja käyttöpiirustusten piirtämis-, kopioimis- ja toimituskustannukset sisältyvät AV-urakkaan. Rakennuttaja toimittaa veloituksetta yhden sarjan AV-urakoitsijan tarvitsemia muiden suunnittelijoiden piirustuksia. Nämä piirustukset on AV-urakoitsijan erikseen tilattava tilaajalta. AV-urakoitsijalla ei ole oikeutta kopioida tai jäljentää rakennuttajilta saatuja piirustuksia tai osia niistä ilman rakennuttajan lupaa. 5.4 TYÖPIIRUSTUKSET AV-urakoitsijan tulee laatia tilauksen saatuaan: - mittatiedot järjestelmään kuuluvista laitteista kalustosuunnittelua ja asennustietojen täsmentämistä varten - laitekohtaiset asennuspiirustukset, joista selviävät laitteiden sijoitus, kaapelointi ja kaapelien liitintiedot, liittimien kytkentätiedot ja käyttöjännitteet - yksityiskohtainen lohkokaavio ja kytkentäpiirustukset - yleiset asennus-, kiinnitys- ja kytkentävaatimukset ja suositukset. - AV-urakoitsijan tulee hyväksyttää edellä mainitut piirustukset rakennuttajalla tai rakennuttajan esittämällä valvojalla ennen valmistus- ja asennustyön aloittamista.

12 12 - AV-urakoitsija tarkistaa urakkaan kuuluvan kaapeloinnin edellä mainittujen tietojen perusteella sekä esittää muutostarpeet riittävän ajoissa ennen kaapeleiden hankintaa ja asennusta. 5.5 LOPPUDOKUMENTOINTI SEKÄ KÄYTTÖ- JA HUOLTO-OHJEET AV-urakoitsija laatii kaikista laitteista yksityiskohtaiset loppupiirustukset toiminta- ja huoltoselostuksineen ja käyttöohjeineen. Loppupiirustuskansioon liitetään ryhmäkeskuksien ja alueen vahva- ja heikkovirtaryhmityspiirustukset, joihin lisätään AV-urakoitsijan tarkastamat AVkaapeloinnit. Eri sähköisten järjestelmien tasojaottelu tulee säilyttää suunnitelmien periaatteiden mukaisena. Mikäli AV-urakoitsijalla ei ole tarvittavaa laitteistoa ohjelmistoineen käytössä, tulee piirustusten laadinnassa käyttää alihankkijaa. Loppudokumentoinnista tulee selvitä kaikkien laitteiden ja kaapelointien kytkennät ja liitinnumeroinnit mukaan lukien tässä vaiheessa asennettavat varakaapeloinnit. AV-urakoitsijan tulee luovuttaa käyttäjälle lopullisia asennuksia vastaavat piirustukset, kaaviot, käyttöohjeet ja laitedokumentit CD-ROM -levyllä sekä mappiin sidottuna kolmena erillisenä sarjana sisällysluetteloineen. Lisäksi tulee toimittaa yksi vastaava CD-ROM -levy suunnittelijalle. CD-ROM -levyllä tulee olla selkeästi nimetty dokumenttiluettelo. AV-urakoitsijan on toimitettava rakennuttajalle varmuuskopiot CD-levyllä kosketusnäytön ja logiikan sekä muiden ohjelmoitavien AV-laitteiden ohjelmista sekä niiden muokkaamiseen tarvittavat salasanat. AV-urakoitsija toimittaa käyttäjälle käyttöohjekansiot. Dokumentoinnin tulee sisältää myös nykyiset laitteet eli dokumentointi pitää olla kattava. Ryhmittelystä kansioihin tulee tehdä ehdotus käyttäjälle ennen ko. työn suorittamista. Käyttöohjekansion sisältö: - asiakirjaluettelo - AV-urakoitsijan ja huollon yhteystiedot - käyttöohjeet - loppupiirustukset o urakoitsija tilaa suunnittelijalta tilaajan laskuun AV-pistesijoituspiirustukset ja liittää ne loppupiirustuksiin (välilehti: asennuspiirustukset) - huolto-ohjeet (käyttäjän tehtävissä olevat toimenpiteet ja tarkistukset) - kohteen huoltokirjaan liitettävä AV-liite, sisältäen AV-järjestelmien oleelliset käyttöohjeet sekä AV-laitteiden huoltoon ja ylläpitoon liittyvä ohjeistus mm. säännöllisistä huoltotoimista sekä vaihdettavista osista ja niiden tyypeistä esim. paristot, suodattimet tmv. käyttötarvikkeet. - laiteluettelo - toimitetuista laitteista maahantuojineen - toimitetuista laitteista sarjanumeroineen - videoneuvotteluliitäntöihin sekä AV-liitäntälinjoihin liittyvät erilliset ohjeet sekä pikaohje 5.6 VIRITYS JA SÄÄTÖ AV-urakoitsijan velvollisuuksiin kuuluu kohteen AV-laitteiden järjestelmä- ja laitekohtaiset viritys- ja säätötoimenpiteet siten, että AV-laitteistojen virheetön toimivuus ao. tilaan viritettynä eri käyttötilanteissa on selvitetty ja varmistettu. Kaiuttimien äänenpainetaso säädetään siten, että tiloissa saadaan mahdollisimman tasainen ja riittävä äänikenttä eri käyttötilanteissa. Kaiuttimet suunnataan käytön kannalta optimaalisesti.

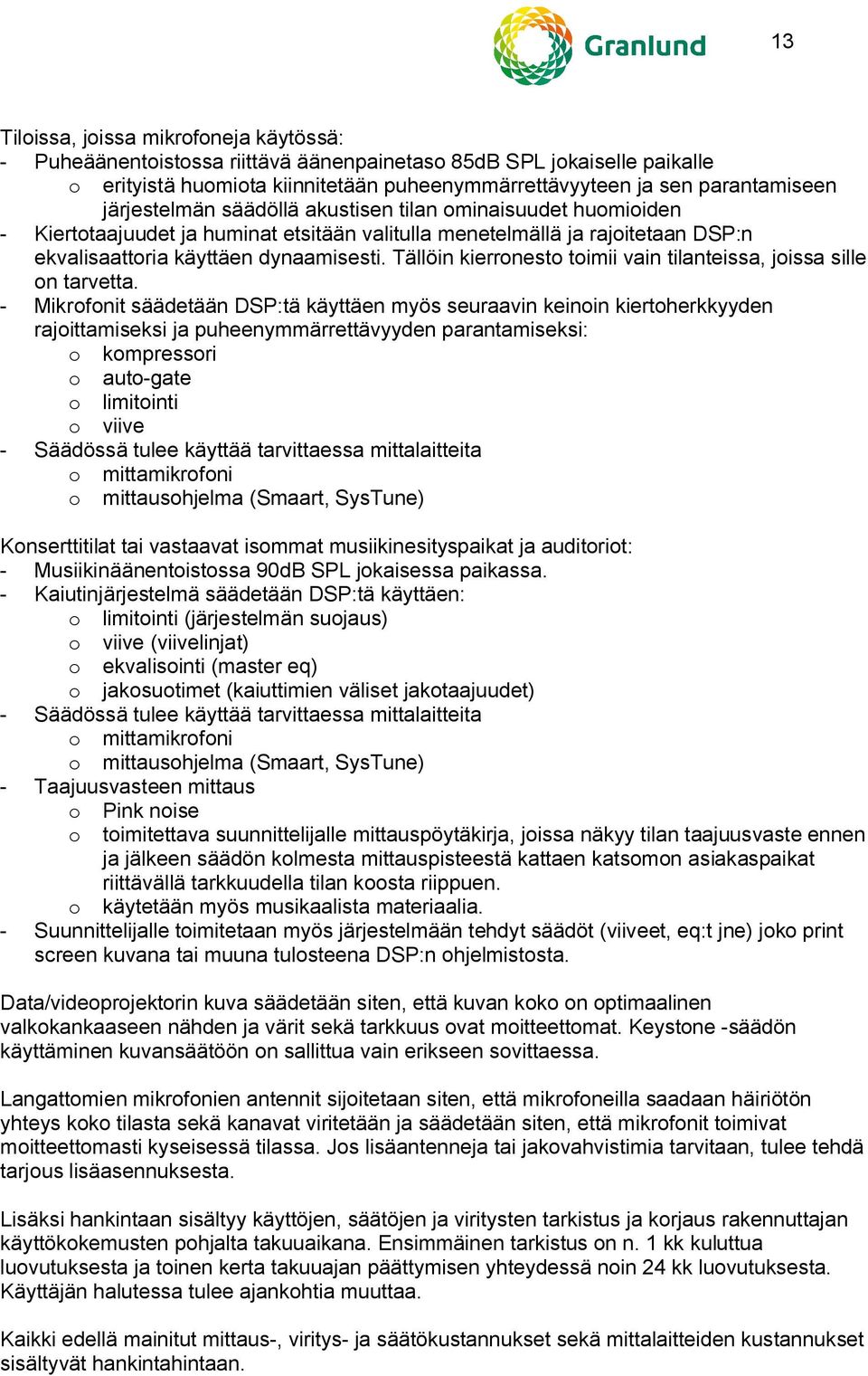

13 13 Tiloissa, joissa mikrofoneja käytössä: - Puheäänentoistossa riittävä äänenpainetaso 85dB SPL jokaiselle paikalle o erityistä huomiota kiinnitetään puheenymmärrettävyyteen ja sen parantamiseen järjestelmän säädöllä akustisen tilan ominaisuudet huomioiden - Kiertotaajuudet ja huminat etsitään valitulla menetelmällä ja rajoitetaan DSP:n ekvalisaattoria käyttäen dynaamisesti. Tällöin kierronesto toimii vain tilanteissa, joissa sille on tarvetta. - Mikrofonit säädetään DSP:tä käyttäen myös seuraavin keinoin kiertoherkkyyden rajoittamiseksi ja puheenymmärrettävyyden parantamiseksi: o kompressori o auto-gate o limitointi o viive - Säädössä tulee käyttää tarvittaessa mittalaitteita o mittamikrofoni o mittausohjelma (Smaart, SysTune) Konserttitilat tai vastaavat isommat musiikinesityspaikat ja auditoriot: - Musiikinäänentoistossa 90dB SPL jokaisessa paikassa. - Kaiutinjärjestelmä säädetään DSP:tä käyttäen: o limitointi (järjestelmän suojaus) o viive (viivelinjat) o ekvalisointi (master eq) o jakosuotimet (kaiuttimien väliset jakotaajuudet) - Säädössä tulee käyttää tarvittaessa mittalaitteita o mittamikrofoni o mittausohjelma (Smaart, SysTune) - Taajuusvasteen mittaus o Pink noise o toimitettava suunnittelijalle mittauspöytäkirja, joissa näkyy tilan taajuusvaste ennen ja jälkeen säädön kolmesta mittauspisteestä kattaen katsomon asiakaspaikat riittävällä tarkkuudella tilan koosta riippuen. o käytetään myös musikaalista materiaalia. - Suunnittelijalle toimitetaan myös järjestelmään tehdyt säädöt (viiveet, eq:t jne) joko print screen kuvana tai muuna tulosteena DSP:n ohjelmistosta. Data/videoprojektorin kuva säädetään siten, että kuvan koko on optimaalinen valkokankaaseen nähden ja värit sekä tarkkuus ovat moitteettomat. Keystone -säädön käyttäminen kuvansäätöön on sallittua vain erikseen sovittaessa. Langattomien mikrofonien antennit sijoitetaan siten, että mikrofoneilla saadaan häiriötön yhteys koko tilasta sekä kanavat viritetään ja säädetään siten, että mikrofonit toimivat moitteettomasti kyseisessä tilassa. Jos lisäantenneja tai jakovahvistimia tarvitaan, tulee tehdä tarjous lisäasennuksesta. Lisäksi hankintaan sisältyy käyttöjen, säätöjen ja viritysten tarkistus ja korjaus rakennuttajan käyttökokemusten pohjalta takuuaikana. Ensimmäinen tarkistus on n. 1 kk kuluttua luovutuksesta ja toinen kerta takuuajan päättymisen yhteydessä noin 24 kk luovutuksesta. Käyttäjän halutessa tulee ajankohtia muuttaa. Kaikki edellä mainitut mittaus-, viritys- ja säätökustannukset sekä mittalaitteiden kustannukset sisältyvät hankintahintaan.

14 KOEKÄYTTÖ SEKÄ KÄYTTÖÖNOTTO- JA VASTAANOTTOTARKASTUKSET AV-urakoitsija hoitaa AV-urakkaan kuuluvana kaikki viralliset tarkastukset, kuten lopputarkastukset sekä käyttäjän tai rakennuttajan vaatimat tarkastukset. AV-urakoitsija asettaa kaikkia tarkastuksia varten käytettäväksi tarvittavan apuhenkilöstön. Ennen AV-järjestelmän vastaanottoa AV-urakoitsija suorittaa järjestelmälle itselleluovutuksen, josta urakoitsija laatii muistion. Muistio toimitetaan tilaajan edustajille vastaanottopyynnön yhteydessä. Järjestelmän vastaanottotarkastusta ei suoriteta ennen itselleluovutuspöytäkirjan toimitusta. AV-järjestelmälle suoritetaan ennen käyttöönottoa ja vastaanottoa toimintakokeet rakennuttajan ja valvojien läsnä ollessa. Koekäytön yhteydessä testataan kaikki käyttötilanteet ja toiminnat. AV-urakoitsija laatii koekäyttöohjelman, joka tulee hyväksyttää valvojalla noin viikkoa ennen koekäytön aloitusta. AV-urakoitsijalla tulee olla koekäytön edellyttämät esitysmateriaalit, laitteet, mittarit ja ohjelmat, jotta kaikki ohjelman mukaiset toiminnot voidaan testata. Koekäytössä testataan, ettei matkapuhelimen käyttö aiheuta kohtuuttomia häiriöitä järjestelmään normaaleissa käyttötilanteissa. Vastaanotto koskee toiminnassa olevaa koekäytettyä ja ohjelman mukaisesti toimivaa AVlaitteistoa. 5.8 KÄYTTÖOPASTUS JA -KOULUTUS AV-urakoitsijan tulee järjestää rakennuttajan edustajille (noin 5 henkilöä) riittävä kohteen AVlaitteiden käyttöopastus ja -koulutus sisältäen järjestelmäkohtaiset koulutustilaisuudet (vähintään 3h) siten, että käyttäjät pystyvät itsenäisesti huolehtimaan järjestelmän oikeasta käytöstä sekä tarvittavista huoltotoimenpiteistä sekä antaa heille kullekin AV-järjestelmiä koskevat kirjalliset käyttö- ja toimintaohjeet. Pääkäyttäjille annetaan lisäkoulutusta tarpeen mukaan takuuajan puitteissa. 5.9 TAKUU JA TAKUUAJAN HUOLTO Kohteen AV-laitteiden AV-urakoitsijan tulee antaa laitteille, työlle ja eri järjestelmille 24 kuukauden takuu alkaen siitä päivästä, jonka käyttäjä tai käyttäjän edustaja on hyväksynyt kojeet, laitteet ja työn vastaanotetuksi. Mikäli laitetoimittajan takuu on lyhyempi kuin 24 kuukautta antaa AV-urakoitsija takuun sille ajalle, jota laitetoimittajan takuu ei koske. Laitteiden huolto-, matka- ja muut kustannukset takuuaikana sisältyy hankintaan. Kaikki ohjausjärjestelmän toimintaan liittyvä ohjelmointi kuuluu urakkahintaan ja mahdollisten ohjelmointivirheiden korjaaminen takuuseen. Takuuajan päätyttyä ohjausjärjestelmän tarkistus- ja päivitysohjelmointi kuuluu myös urakkahintaan. Ohjelmointi tulee tehdä käyttäjän kanssa yhteistyössä. Ohjausjärjestelmän muutosten päivittämisen yhteydessä AV-urakoitsijan on päivitettävä myös vastaava loppudokumentaatio ja käyttöpiirustukset. AV-urakoitsijan tulee taata pätevä huolto ja nopea varaosien saanti mahdollisten vikojen varalta.

15 15 6 YLEISET AV-URAKAN TOTEUTUSOHJEET 6.1 YLEISTÄ Yleiset tiedot rakennuskohteesta, käytettävä urakkamuoto, rakennusaika, indeksisidonnaisuus, maksuerät ja vakuudet esitetään urakkapyyntöasiakirjoissa. Tilojen esitystekninen varustus toteutetaan vastaamaan nykyisiä käyttövaatimuksia ja mahdollistaen skaalautuvuuden tulevaisuuteen. Urakoitsijan edellytetään tekevän työt ensiluokkaisesti ammattitaitoista työvoimaa käyttäen. Mikäli työn erikoisluonne vaatii, on käytettävä apuna erikoisurakoitsijaa ja erikoistyövoimaa. Urakoitsija vastaa aliurakoitsijoiden suorituksista kuin omistaan. Urakkasuorituksessa on noudatettava voimassa olevia lakeja ja asetuksia, alaa koskevia julkisoikeudellisia määräyksiä ja sopimusasiakirjoja. 6.2 KAAPELOINTI AV-urakoitsija asentaa AV-järjestelmää palvelevat liitännät (ml. tarvittavat lisäykset). AV-kaapeloinnin päättäminen liittimiin ja rasiakannet (kaikki kaapelit päätetään) sisältyvät AV-urakkaan. Suunnitelmissa esitetyt liitintyypit ovat ohjeellisia. Mikäli urakoitsija haluaa poiketa piirustuksissa esitetystä kaapelointitavasta, tulee poikkeava kaapelointi hyväksyttää tilaajalla tai tilaajan päätösvaltaisella edustajalla. AV-urakoitsija hankkii ja asentaa kaikki erillisten laitteiden väliset ja ne laiteyksikköjen väliset johdot ja liitosjohdot, jotka tarvitaan järjestelmän ohjelman mukaista toimintaa varten lopullisen laitesijoittelun tarkennuttua tiloissa. 6.3 ASENNUKSET AV-urakoitsija kiinnittää ja asentaa AV-urakkaan kuuluvat laitteet. Erityisesti valkokankaiden, videoprojektorien jalustojen, alakaton päälle tulevien kaiuttimien ja vastaavien laitteiden asennuksessa tulee huomioida työmaan aikataulu ja sovitus muihin urakoihin. AV-urakoitsijan tulee huolehtia rakenteisiin ja kalustuksiin tulevien asennusten tilavaraukset ja tarvittavat aukotukset ja kiinnitykset. Lisäksi AV-urakoitsija huolehtii AV-keskuksen sekä ohjelmalähdekeskuksen sähkö- ja teleasennuksien sekä kaapelireittien (esim. kourut tmv.) asennus- ja sijoitusdetaljit. 6.4 TARVIKKEET JA KYTKENTÄMENETELMÄT Tarvikkeiden tulee olla ensiluokkaisia ja ko. asennusolosuhteisiin tarkoitettuja. Kaiutin-, mikrofoni- ja ohjelmansiirtolinjojen liitännöissä käytetään metallirakenteisia XLRliittimiä (esim. Neutrik). Ristikytkentätauluissa myös pienempikokoisia jakkiliittimiä (patch panel). Aktiivikaiutinlinjojen liittimet ovat pääsääntöisesti XLR3 (esim. Neutrik) ja mahdollisien passiivikaiuttimien liittimet ovat Speakon-mallisia. Digitaalisen videosignaalin kytkennöissä käytetään pääasiassa HDMI- tai RJ45 (signaalinsiirto) -liittimiä, analogisen videosignaalin kytkennöissä käytetään VGA-liittimiä. Ohjelmalähteiden liitännöissä käytetään metallirakenteisia liittimiä. RK-telineissä videoliittimet asennetaan eristeaineiseen paneeliin.

16 16 Liitosjohtojen tulee olla taipuisia, tarkoitukseen soveltuvia kaapeleita (esim. äänijohdot Gotham / Studiotec Oy). Lattiarasioiden liitosjohtoina käytetään monijohtokaapeleita, joissa vaipalliset parit on erotettu toisistaan esim. värikoodein. Em. kaapeleissa saa siirtää vain samantasoisia signaaleita. RGB-liitosjohdot toimitetaan samoin monijohtokaapeleina, esim Bedea RGB 5x0,37/1.5 tai Tasker C263 (Tele-Tukku Oy) tai Belden 1522A (Studiotec Oy), jossa on yhden vaipan alla 5 eriväristä 75 :n koaksiaalikaapelia. Kiinteiden ohjausjohtojen kytkennöissä käytetään yleensä numeroituja pienoisnauhaliittimiä (esim. Phoenix Contact MBK-Maansähkö Oy). Myös varalle jäävät kaapelien johtimet päätetään omiin liittimiinsä. Jos tarvikkeita tai työtapoja ei ole määritelty, saa laitetoimittaja valita ne itse hyväksyttämällä ne ensin tilaajalla. Tilaajalle jää oikeus niiden hylkäämiseen, jos niiden käyttö ei johda sopimuksen mukaiseen lopputulokseen. Näkyville sijoitettavien laitteiden, niiden kiinnitys-/ripustuslaitteiden ja asennustarvikkeiden tulee olla pintakäsittelyltään ja väriltään tilaajan ja sisustussuunnittelijan hyväksymät. Suojattujen johtojen, kuten JAMAK ja KLMA, vaipat eristetään huolella kytkentäkohdissa, etteivät ne aiheuta oikosulkuja tai maalenkkejä verkostossa. Parisuojatuissa kaapeleissa kuten JAMAK, yksittäisen parin eristysfolion purkautuminen on estettävä kutistussukan avulla. Kaikki kaiutin-, mikrofoni- ja linjatason XLR-liittimet kytketään verkkoon keskenään samannapaisesti ts. siten, että vaiheistus pysyy oikeana. RJ45-kaapelit kuoritaan ja kytketään luokka Ea/kategoria 6a:n vaatimusten mukaisesti. Johtimien parikierto on säilytettävä liittimien kytkentäpintaan saakka käyttäen laadukkaita suojattuja liittimiä (esim. Nexans LANmark- 6A tai R&M Real10Gb 6C FTP 10Gb). HDMI-liittimien vedonpoistoon sekä liitäntöjen pysyvyyteen tulee kiinnittää erityistä huomiota. Osa runkokaapeleista voidaan suunnitelmista poiketen, erikseen sovittaessa päättää kiinteästi AV-keskuksissa rasiakalusteiden sijasta suoraan laitteille esim. kaapeliliittimiin. 6.5 AV-OHJAUSJÄRJESTELMÄ Laiteluettelossa ja alempana tilakohtaisissa luvuissa esitettyjen ohjausjärjestelmällä varustettavien tilojen AV-järjestelmiä ohjataan AV-ohjausjärjestelmällä. Ohjauskeskuksista on saatava tarvittavat sarjaliikenne-, IR-, säätöjännite- ja kosketintietolähdöt laitteiden ja järjestelmien ohjaamiseen. Normaalien signaalivalinnan, säädön ja on/ei tietojen lisäksi järjestelmällä pyritään hyödyntämään ohjattavien laitteiden muutkin ohjattavuusominaisuudet silloin, kun se on tarkoituksenmukaista, esimerkiksi kuvasuhteen valinta Bluray-soittimissa. Käyttöliittymiä ovat kosketustuntoperiaatteella toimivat värilliset ohjauspaneelit. Ohjauspaneelin valikot ovat pääpiirteissään seuraavat: - Kehotesivu järjestelmien käynnistykseen

17 17 - Mikäli paneeli on stand-by tilanteessa täysin musta, varustetaan paneeli erillisellä tarralla" kosketa paneelia" - Mahdollinen kohteen logo/kuva näytön taustalla sekä käyttökielen valinta suomi (oletustila), ruotsi ja englanti - Ohjelmalähteen valintavalikko ohjelmalähteiden mukaan - Valinnan jälkeen laitteet ja valaistus menevät ennalta ohjelmoituun tilaan -> valotilanteet. - Valitun ohjelmalähteen käyttöpainikkeet tulevat näyttöön. - Mikäli laitetta ei ohjata ohjauspaneelilta, sen näyttöön tulee asiasta huomautusteksti. - Jos kuvalähteitä on useita, valitaan ensin kuvaesitys ja esiin tulevasta valikosta vasta haluttu kuvalähde. ( PC1, PC2, PC3 ja niin edelleen). Jokaisessa valikoissa tulee näkyä selkeästi: - tilaisuuden lopetus - paluu alkuun - paluu edelliseen valikkoon - ohjelmalähdevalinnat, jotka ohjaavat ko. ohjelmalähteen ohjaussivulle - mikrofoni- ja ohjelmaäänen voimakkuussäädöt Tilaisuuden lopetuksessa tulee olla selkeä ohje siitä mitä käyttäjän tulee tehdä ja mitä tapahtuu. Samassa valikossa on myös paluu aloitussivulle. Häiriötilanteissa (esimerkiksi sähkökatkon jälkeen) näytölle tulee saada toimintaohjeet. Ohjauspäätteen valikkojen ja toimintojen ohjelmoinnissa on kiinnitettävä huomioita siihen, että siirryttäessä esiohjelmoidusta tilanteesta seuraavaan, olemassa oleva tilanne käytetään täysin hyödyksi, eikä asetuksia ajeta edestakaisin. Suotavaa on, että valikoissa ei ole useita peräkkäisiä sivuja. Hakupolku tulisi pitää lyhyenä. Käyttöliittymän suunnittelu kuuluu AV-urakoitsijan työsuunnitteluun ja käyttöliittymä hyväksytetään käyttäjällä sekä suunnittelijalla. Käyttöliittymien tulee olla mahdollisimman pitkälle yhtenevät. Toimintakokeiden ja käytönopastuksen yhteydessä tilaaja voi esittää muutosehdotuksia, jotka sovitulla tavalla viedään valikoihin AV-järjestelmätoimitukseen kuuluvana yhtenä suorituskertana. Hankintaan kuuluu lisäksi toinen takuuaikana tehtävä valikkojen päivityskierros käyttö-kokemuksien jälkeen. Tilojen AV-ohjausjärjestelmien toteutuksessa huomioidaan aktiivinen AV-varustus videoneuvotteluun. 6.6 AV-OHJAUSJÄRJESTELMÄN VARAKÄYTTÖ AV-ohjausjärjestelmän varakäyttötoteutus toteutetaan AV-ohjausjärjestelmän webohjausliittymän avulla. Ohjauksiin sisältyy AV-ohjausjärjestelmä sekä DSP-matriisimikseri. Mikäli ohjausjärjestelmä ei jostain syystä toimisi, on varajärjestelmästä voitava vähintään käyttää AV-järjestelmää auttavasta, mahdollistaen oleellisimmat toiminnot: - käynnistää AV-järjestelmät - käyttää puheenvahvistusta ja ohjelmaäänilaitteita perusvoimakkuuksin - käyttää esitystietokonetta, PC1 (ohjaa kuvalähteen valinnan) - ohjata valkokangasta - ohjaa oleellisia sähkökeskusohjauksia. 6.7 VALAISTUKSEN OHJAUS Valaistus ryhmitellään esitysseinän suuntaisesti. Tilan valaistuksen osalta AV-ohjauksella ohjataan nykyiset valaistustilanteet ja himmennystoiminnot. AV-järjestelmä liitetään

18 18 valaistusohjausjärjestelmään ohjauslogiikan välityksellä. Järjestelmän muutostyöhön liittyvä ohjelmointi ja säätö sisältyvät AV-urakkaan. Alustavat valotilanteet esitystiloissa ovat, jotka täytyy olla vähintään ohjelmoituna: - kaikki valot - AV-esitystilanne o etuosassa 10% o keskellä ja takana 50% - Videoesitys o Askelvalot - Videoneuvottelu / etäopetus - Tunnelmavalaistus - Kulkuvalo - Valot pois 6.8 MUUT VAHVASÄHKÖT JA NIIDEN OHJAUKSET Keskuslaitteiden vahvavirtasyöttöä varten kiinteitä pistorasioita. Nykyiset ohjaukset toteutetaan uusitulla ohjauslogiikalla. Jännitteen jako ja tarvittavat ohjaukset sisältyvät AVurakkaan. 6.9 KAAPELOINTI AV-kaapeloinnin toteutus on runkokaapelointityön osalta kohteen sähköurakassa, samoin kuin AV-järjestelmiin liittyvät teleasennukset. Sähköurakoitsija päättää AV-järjestelmien CAT-kaapelit sekä valokuidut. Muut kaapelit päätetään AV-urakassa tai käytetään valmiskaapeleita. Granlund Oy Arttu Harjula Tuukka Heikkinen
