1 BL20A0700 SÄHKÖVERKKOTEKNIIKAN PERUSKURSSI 4 op, 1 per. 1 Sähköenergiamarkkinat Sähkön tuotanto; Avointa, kilpailtua, rakentamisluvat Sähkönsiirto; Fingrid Oy, monopoli Sähkönjakelu; Verkkoliiketoiminta, alueellinen monopoli, 90 yhtiötä, viranomaisvalvonta (Energiavirasto) Sähkökauppa; Avointa, kilpailtua, sähköpörssi Sähköteollisuus; Suomessa vahva osaaminen ja hyvä menestys, ABB-yhtiöt, Vacon, Kemppi, Kone Sähkön käyttö; Energialähde, sähkön muokkaus 2

2 Sähkövoimajärjestelmä Perinteinen sähkövoimajärjestelmä Tulevaisuuden smartgrid energiajärjestelmä 3 Sähkön jakelu, verkostokomponentit Sähköasema 110/20 kv 400 V johto 110 kv johto 110/20 kv muuntaja 20 kv johto 20/0,4 kv muuntamo 4

3 Sähkön hinnan muodostuminen Keskisuuren teollisuusasiakkaan sähkön hinnan muodostuminen ( ,31 snt/kwh) Kotitalouksien sähkönhinnan muodostuminen, kulutus 5000 kwh/a ( ,57 snt/kwh) Lähde: 5 Sähköenergian verottomat kuluttajahinnat eräissä Euroopan maissa kotitalousasiakkaalle (kulutus kwh/a) Lähde: 6

4 Ostovoimaan suhteutettu kotitaloussähkön verollinen kokonaishinta (kulutus kwh vuodessa) 2. puolivuotiskausi PPS / 100 kwh Source: Eurostat Lähde: 7 Sähkövoimajärjestelmä Koostuu voimalaitoksista ja kuormituksista sekä niitä yhdistävistä johdoista G P, Q G P, Q G Generaattorit käyvät samassa tahdissa Tuotannon ja kulutuksen tasapaino Kuva: 8

5 Sähkön siirto- ja jakelujärjestelmä Tehtävänä sähkön toimitus voimalaitoksilta sähkön käyttäjille taloudellisesti luotettavasti mahdollistaa sähkön tuotanto taloudellisella tavalla ei saa olla pullonkaulana Suomessa käytössä olevat jännitetasot: 400 kv, (220 kv) 110 kv 20 kv, (10 kv) 0,4 kv, (1 kv) 3-vaiheinen, taajuus 50 Hz yhteydet Nordel-verkkoon ja Venäjälle sekä Viroon (DC-linkit) Kantaverkkosuunnitelma vuodelle 2022 Kuva: ntaverkon_kansallinen_10-vuotissuunnitelma_ pdf 9 Siirtoverkko Suomessa Kuva: Kuva: 10

6 Systeemihinta ja aluehinnat Pohjoismaisessa sähköpörssissä Nord Pool Spotissa noteerataan päivittäin seuraavan päivän sähkön hinta. Jokaiselle vuorokauden tunnille lasketaan koko markkina-alueella annettujen tarjousten perusteella hinta. Kun Pohjoismaiden välillä ilmenee sähkönsiirrossa pullonkauloja, lasketaan jokaiselle Nord Pool Spotin hinta-alueelle oma aluehinta. Kuvassa ovat systeemihinnan ja aluehintojen päiväkeskiarvot. Viimeisimmät hinnat näkyvät Nord Pool Spotin kotisivulla Systeemihinta: 9,25 /MWh Lähde: 11 Fingrid, verkkoinvestoinnit ja sähkön käyttö Suomessa Lähde: Tuomas Rauhala, Hajautetun tuotannon relesuojaus, , Lappeenranta 12

7 Sähkön siirto Kuinka pitkälle voidaan siirtää 1 MW teho (cos = 1,0), kun käytössä on 3-vaiheinen 54/9 mm 2 teräsalumiini-johdin ja suurin sallittu jännitteenalenema on 10 %? 400 kv virta on 1,5 A km 110 kv virta on 5,3 A 2260 km 20 kv virta on 28,9 A 75 km 0,4 kv virta on 1445 A 30 m 1 MW LUT tai omakotitaloa 13 Voimajohdon pääosat 14

8 400 kv voimajohto Kuvat: Fingrid, kv voimajohto Lähde: Fingrid Oyj

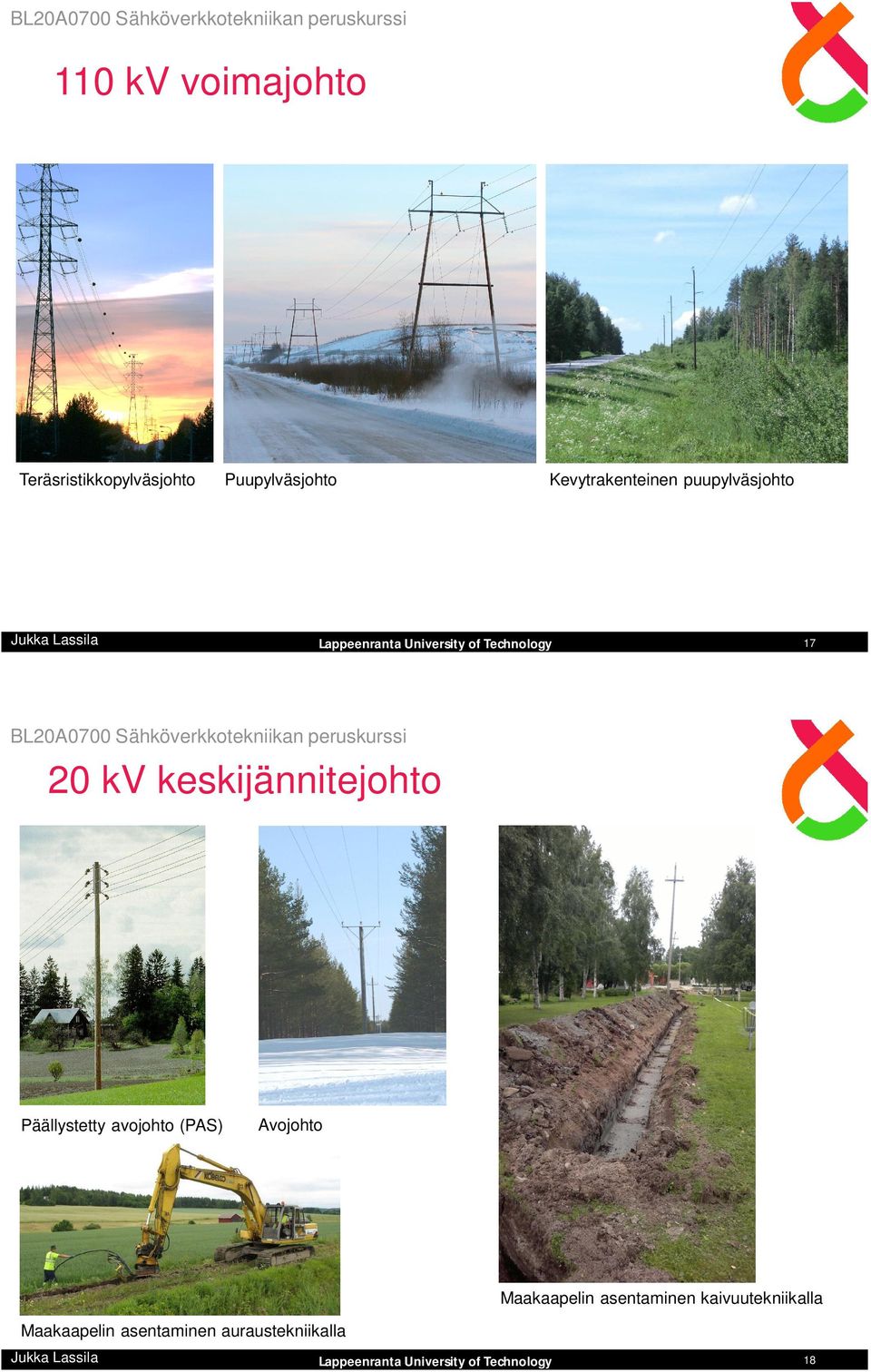

9 110 kv voimajohto Teräsristikkopylväsjohto Puupylväsjohto Kevytrakenteinen puupylväsjohto kv keskijännitejohto Päällystetty avojohto (PAS) Avojohto Maakaapelin asentaminen kaivuutekniikalla Maakaapelin asentaminen auraustekniikalla 18

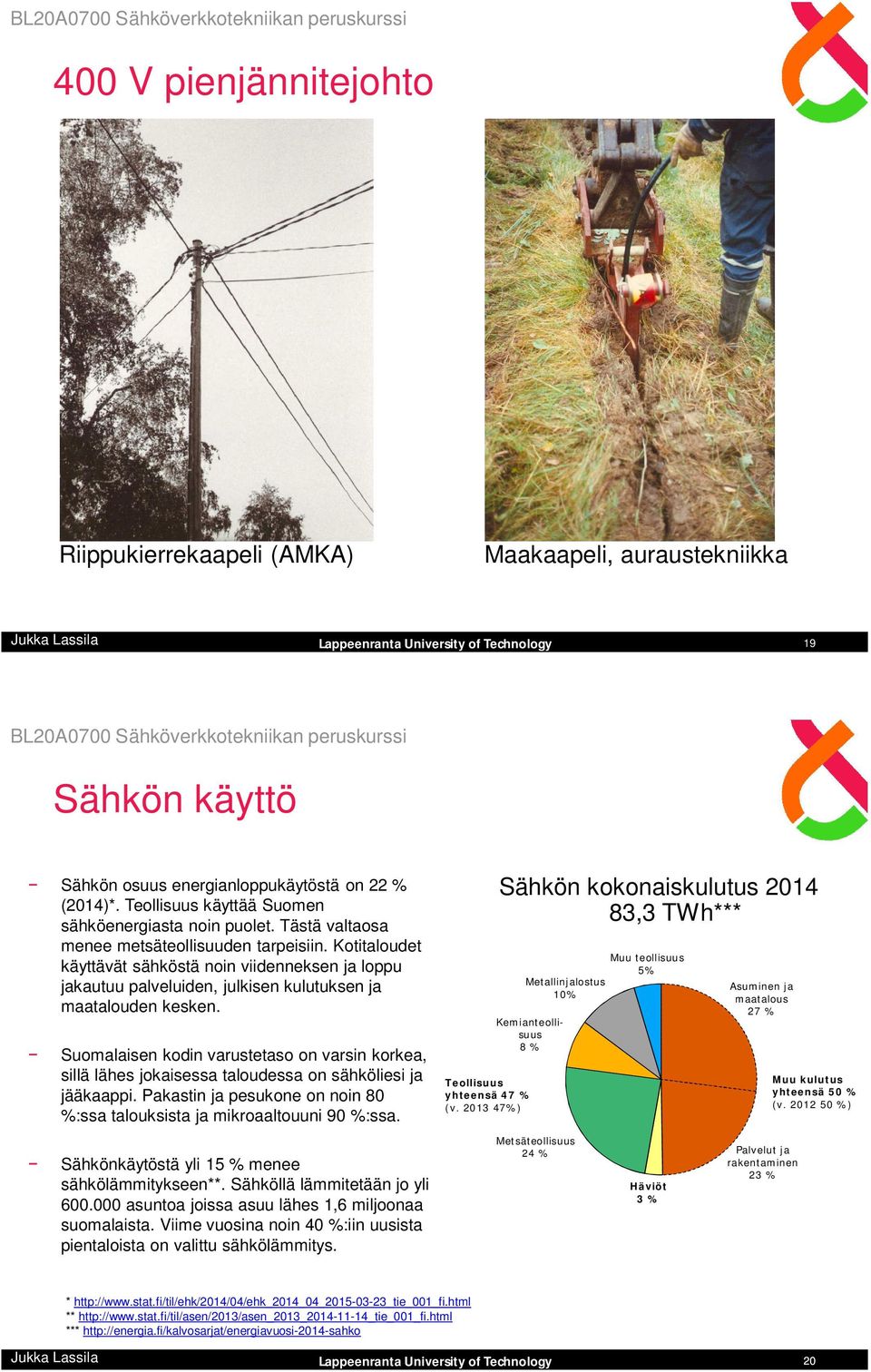

10 400 V pienjännitejohto Riippukierrekaapeli (AMKA) Maakaapeli, auraustekniikka 19 Sähkön käyttö Sähkön osuus energianloppukäytöstä on 22 % (2014)*. Teollisuus käyttää Suomen sähköenergiasta noin puolet. Tästä valtaosa menee metsäteollisuuden tarpeisiin. Kotitaloudet käyttävät sähköstä noin viidenneksen ja loppu jakautuu palveluiden, julkisen kulutuksen ja maatalouden kesken. Suomalaisen kodin varustetaso on varsin korkea, sillä lähes jokaisessa taloudessa on sähköliesi ja jääkaappi. Pakastin ja pesukone on noin 80 %:ssa talouksista ja mikroaaltouuni 90 %:ssa. Sähkönkäytöstä yli 15 % menee sähkölämmitykseen**. Sähköllä lämmitetään jo yli asuntoa joissa asuu lähes 1,6 miljoonaa suomalaista. Viime vuosina noin 40 %:iin uusista pientaloista on valittu sähkölämmitys. Sähkön kokonaiskulutus ,3 TWh*** Kemianteollisuus 8 % Teollisuus yhteensä 47 % (v %) Metallinjalostus 10% Metsäteollisuus 24 % Muu teollisuus 5% Häviöt 3 % Asuminen ja maatalous 27 % Palvelut ja rakentaminen 23 % Muu kulutus yhteensä 50 % (v %) * ** *** 20

11 Sähkön tuotanto ja tuonti Sähkön hankinta * Ydinvoiman osuuden on arvioitu kasvavan 36%:n OL 3 valmistuttua Lähde: ET Sähkön hankinta energialähteittäin 2014 (83,3 TWh)*** Ydinvoima 27,2 % Jäte Turve 1,0 % 3,5 % Kivihiili 9,8 % Öljy 0,3 % Biomassa 13,2 % Sähkön tuotannon ennuste 2025** Maakaasu 6,3 % Vesivoima 15,8 % Tuuli 1,3 % Nettotuonti 21,6 % * 23_kuv_010_fi.html ** KTM. Energiatalous *** 21 Sähkön tuotanto Tuulivoimatuotanto ja kapasiteetti vuosittain MW ja GWh Tuulivoimahankkeet (4/2015) Asennettu kapasiteetti vuoden lopussa (MW) Tuotanto (GWh) Vuoden 2014 lopussa Suomessa oli 260 tuulivoimalaa, joiden yhteenlaskettu teho oli 627 megawattia. Vuoden 2012 lopussa tuulivoimaloita oli 163 kappaletta (288 MW) ja vuonna voimalaa (197 MW). Tuulivoimaa ennustetaan rakennettavan yli 300 MW vuoden 2015 aikana. (STY 2015) Huhtikuun 2015 puoleen väliin mennessä Suomessa oli julkaistu tuulivoimahankkeita yli megawatin (MW) edestä. Merelle suunniteltujen hankkeiden osuus on noin 2200 MW. (STY 2015) 22

12 Sähkön tuotanto Aurinkosähkö, Saksa (1/2015) Aurinkosähkön tuotantopotentiaali Lappeenranta vs. Frankfurt kwh/m2/d Frankfurt, Saksa Lappeenranta, Suomi 1 0 Kuukausi Asennettua kapasiteettia 38 GW (= MW) Saksassa 1/2015. Vrt. Olkiluoto 3:n sähköteho n. 1.5 GW. Kattoasennuksen hinta /kwp. Hinta laskenut 67 % vuodesta Sähkönkulutuksen huipputeho Torstai klo 7:00-8:00 Suomen tuotanto vesivoima ydinvoima yhteistuotanto CHP, teollisuus yhteistuotanto CHP, kaukolämpö lauhdevoima tuulivoima MW MW MW MW MW MW 3 MW + Sähköntuonti MW Venäjältä MW Ruotsista MW Virosta 322 MW Sähkönvienti 46 MW Norjaan 46 MW Sähkön kokonaiskulutus MW Lähde: Fingrid Oyj 24

13 Sähkönkulutuksen huipputeho Maanantai klo 8:00-9:00 Suomen tuotanto Vesivoima Ydinvoima Yhteistuotanto Erillistuotanto Tuulivoima MW MW MW MW MW 47 MW + Sähköntuonti MW Venäjältä 69 MW Pohjois-Ruotsista MW Keski-Ruotsista MW Virosta 253 MW Sähkönvienti 48 MW Norjaan 48 MW Sähkön kokonaiskulutus MW Muokattu lähteistä: Sähkön tuotanto pohjoismaisilla sähkömarkkinoilla 2013 Uusiutuvat: 63 % (v %) Hiilidioksidivapaat: 85 % (v %) 26

14 Sähkön tuotanto maailmassa energialähteittäin World electricity generation by fuel Muokattu lähteestä: IEA Electricity Information Sähkön myynti Venäjä Pohjoismaiset yhtiöt Tuottajat Fortum Pohjolan voima TVO Kemijoki Oy Vattenfall Paikalliset energiayhtiöt Teollisuus Sähkön välittäjät Nord Pool Muut Sähkönkäyttäjät Pienasiakasmyyjät Sähköyhtiöt Sähkönmyyjäyhtiöt Muut Suurteollisuus Pk-teollisuus Palvelut Maataloudet Kotitaloudet Sähkön suurimmat tukkumyyjät ovat Fortum ja Vattenfall. Ne myyvät sähköä suurasiakkaille ja sähkön vähittäismyyjille. Sähkön vähittäismyyjinä toimivat pääasiassa paikalliset ja alueelliset sähkölaitokset, joita on Suomessa tällä hetkellä noin sata. 28

15 Tulevaisuuden haasteita ja mahdollisuuksia Sähköautot ja ladattavat hybridit Haaste ja mahdollisuus sähköverkoille (haasteena teho, ei energia) Latausinfrastruktuuri laajalti olemassa (lämmitystolpat) Hajautettu tuotanto Tuulivoima, aurinkovoima Kahden suuntainen tehonsiirto (suojaus, verkon siirtokapasiteetti, jne.) Energiavarastot Tehonsiirrosta energian siirtoon Mahdollisuus verkosta otettavien tehopiikkien leikkaamiseen ja muihin verkon ja markkinoiden tukitoimintoihin Aktiivinen asiakasrajapinta Valtakunnallisesta tuotannon säätämisestä kulutuksen ohjaamiseen Sähkönkäyttäjän rooli passiivisesta aktiiviseksi esim. taloautomaatiota hyödyntämällä Ohjataan sähkönkäyttöä siten, ettei sähkön loppukäyttäjä huomaa eroa (esim. lämmönvesivaraaja, kylmälaitteet) Pienjännitteinen tasasähkönjakelu (LVDC) Aktiivinen sähkön laadun hallinta Infrastruktuuri (alusta) hajautetulle pientuotannolle, energiavarastoille ja aktiiviselle asiakasrajapinnalle Edullinen vaihtoehto keskijänniteverkolle Mahdollistaa saarekekäytön (yhteyden muuhun sähkövoimajärjestelmään ollessa poikki), microgrid 29 Tulevaisuuden haasteita ja mahdollisuuksia World Energy Investment Outlook 2014 Special Report 30
