Sähkötoimilaitteet. Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä SAI 6 SAI 100 SARI 6 SARI 100.

Koko: px
Aloita esitys sivulta:

Download "Sähkötoimilaitteet. Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä SAI 6 SAI 100 SARI 6 SARI 100."

Transkriptio

1 Sähkötoimilaitteet Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä SAI 6 SAI 100 SARI 6 SARI 100 Certificate Registration No / Käyttöohje

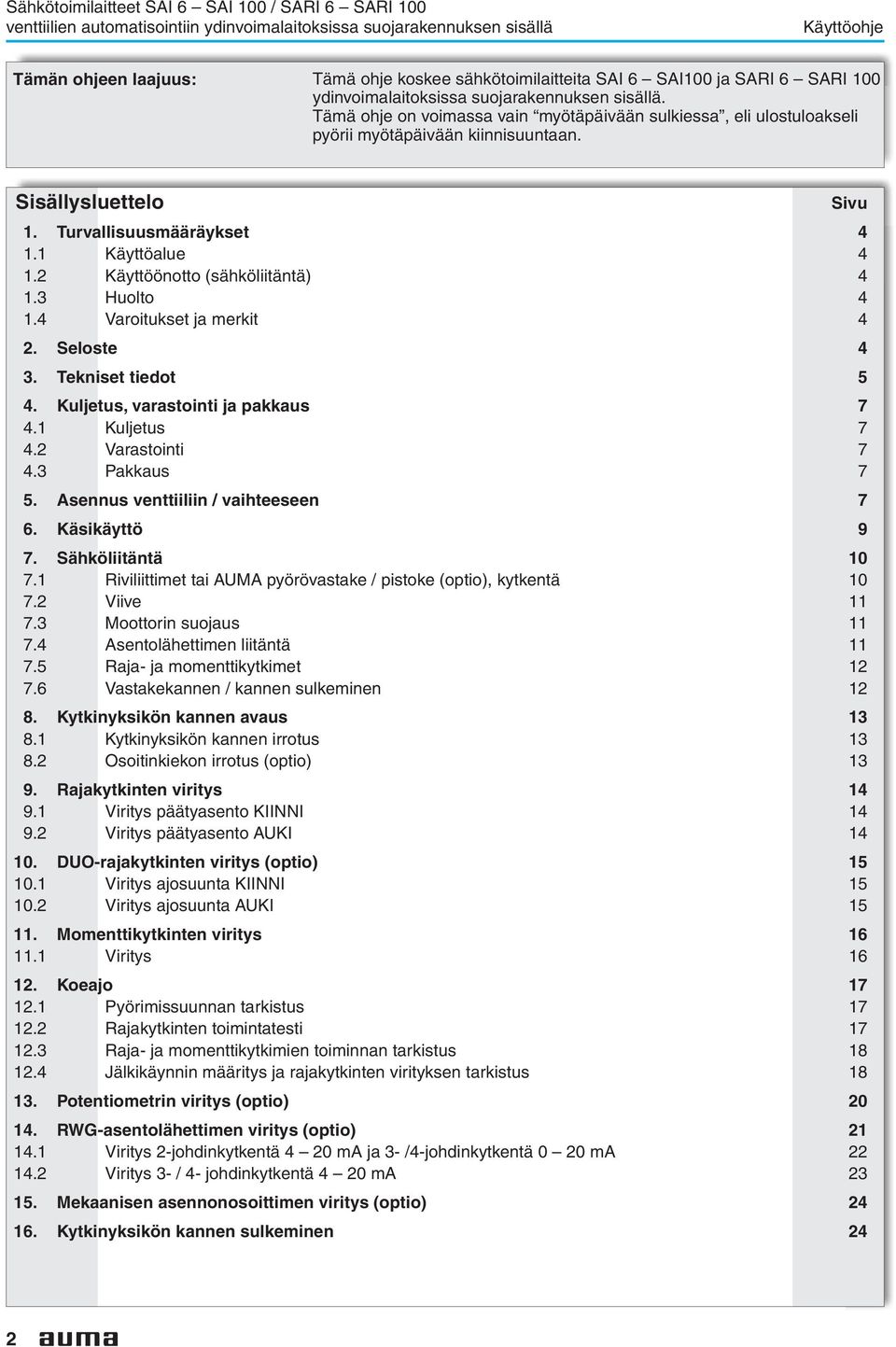

2 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje Tämän ohjeen laajuus: Tämä ohje koskee sähkötoimilaitteita SAI 6 SAI100 ja SARI 6 SARI 100 ydinvoimalaitoksissa suojarakennuksen sisällä. Tämä ohje on voimassa vain myötäpäivään sulkiessa, eli ulostuloakseli pyörii myötäpäivään kiinnisuuntaan. Sisällysluettelo Sivu 1. Turvallisuusmääräykset Käyttöalue Käyttöönotto (sähköliitäntä) Huolto Varoitukset ja merkit 4 2. Seloste 4 3. Tekniset tiedot 5 4. Kuljetus, varastointi ja pakkaus Kuljetus Varastointi Pakkaus 7 5. Asennus venttiiliin / vaihteeseen 7 6. Käsikäyttö 9 7. Sähköliitäntä Riviliittimet tai AUMA pyörövastake / pistoke (optio), kytkentä Viive Moottorin suojaus Asentolähettimen liitäntä Raja- ja momenttikytkimet Vastakekannen / kannen sulkeminen Kytkinyksikön kannen avaus Kytkinyksikön kannen irrotus Osoitinkiekon irrotus (optio) Rajakytkinten viritys Viritys päätyasento KIINNI Viritys päätyasento AUKI DUO-rajakytkinten viritys (optio) Viritys ajosuunta KIINNI Viritys ajosuunta AUKI Momenttikytkinten viritys Viritys Koeajo Pyörimissuunnan tarkistus Rajakytkinten toimintatesti Raja- ja momenttikytkimien toiminnan tarkistus Jälkikäynnin määritys ja rajakytkinten virityksen tarkistus Potentiometrin viritys (optio) RWG-asentolähettimen viritys (optio) Viritys 2-johdinkytkentä 4 20 ma ja 3- /4-johdinkytkentä 0 20 ma Viritys 3- / 4- johdinkytkentä 4 20 ma Mekaanisen asennonosoittimen viritys (optio) Kytkinyksikön kannen sulkeminen 24 2

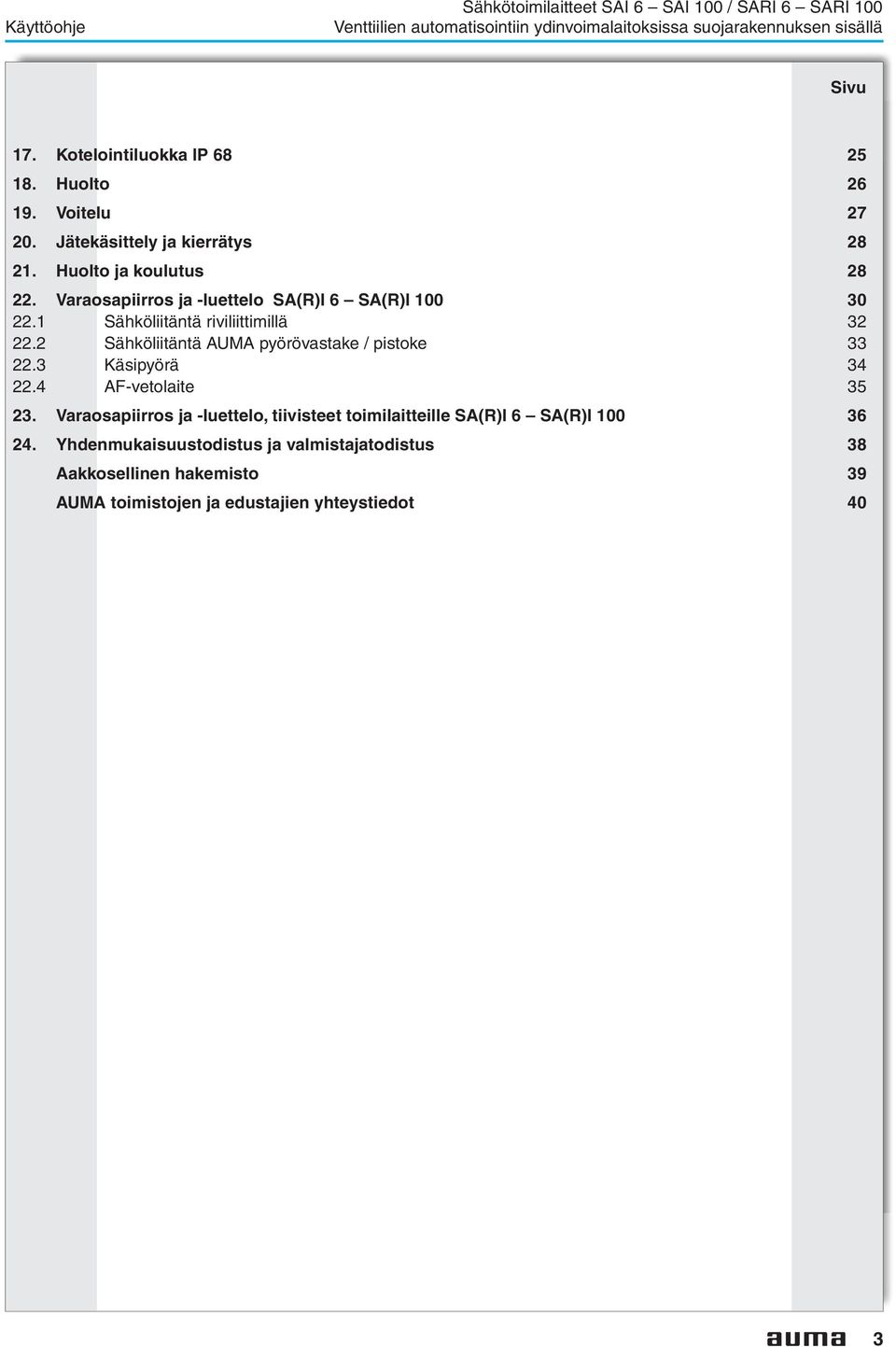

3 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Sivu 17. Kotelointiluokka IP Huolto Voitelu Jätekäsittely ja kierrätys Huolto ja koulutus Varaosapiirros ja -luettelo SA(R)I 6 SA(R)I Sähköliitäntä riviliittimillä Sähköliitäntä AUMA pyörövastake / pistoke Käsipyörä AF-vetolaite Varaosapiirros ja -luettelo, tiivisteet toimilaitteille SA(R)I 6 SA(R)I Yhdenmukaisuustodistus ja valmistajatodistus 38 Aakkosellinen hakemisto 39 AUMA toimistojen ja edustajien yhteystiedot 40 3

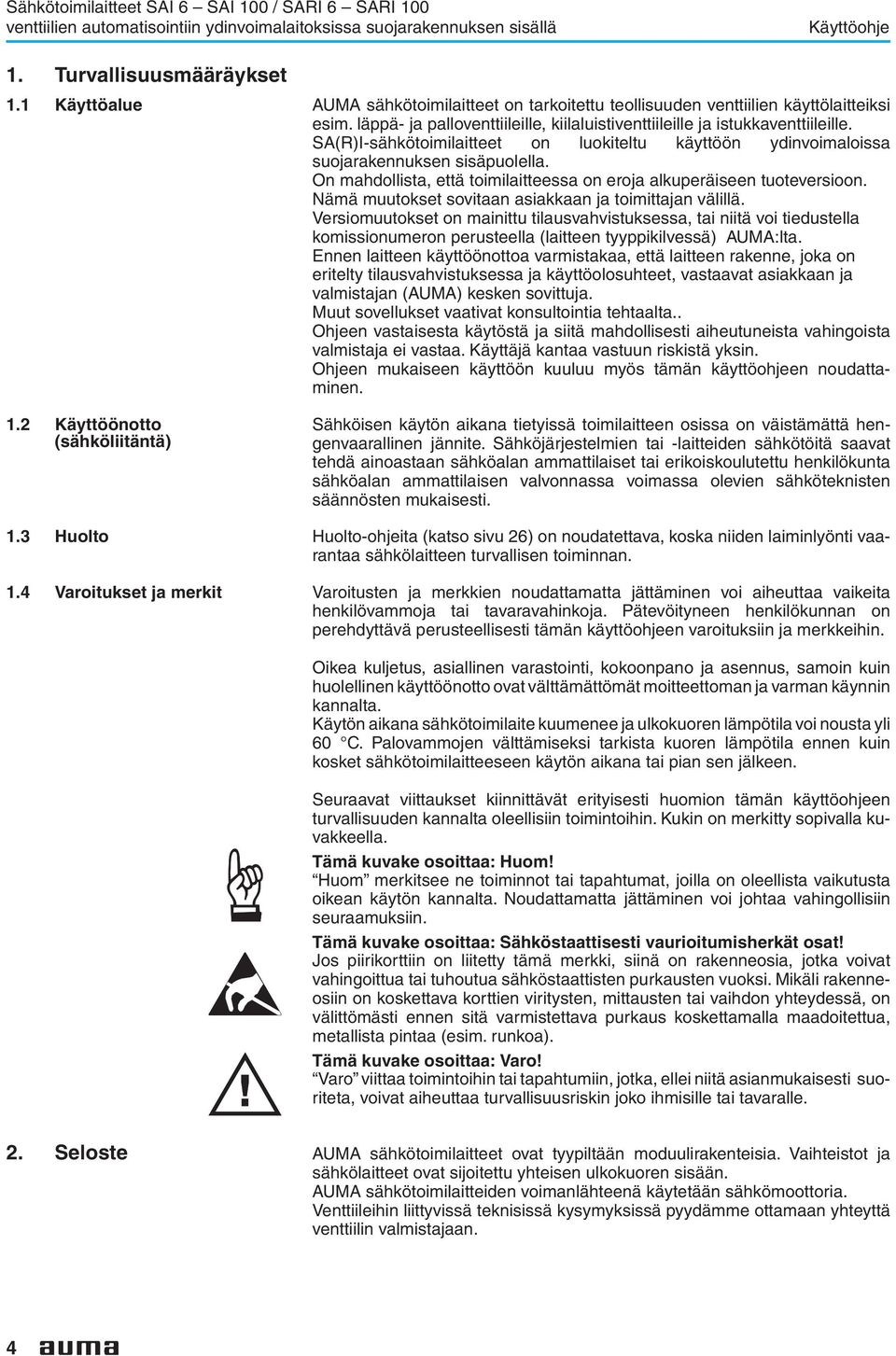

4 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 1. Turvallisuusmääräykset 1.1 Käyttöalue AUMA sähkötoimilaitteet on tarkoitettu teollisuuden venttiilien käyttölaitteiksi esim. läppä- ja palloventtiileille, kiilaluistiventtiileille ja istukkaventtiileille. SA(R)I-sähkötoimilaitteet on luokiteltu käyttöön ydinvoimaloissa suojarakennuksen sisäpuolella. On mahdollista, että toimilaitteessa on eroja alkuperäiseen tuoteversioon. Nämä muutokset sovitaan asiakkaan ja toimittajan välillä. Versiomuutokset on mainittu tilausvahvistuksessa, tai niitä voi tiedustella komissionumeron perusteella (laitteen tyyppikilvessä) AUMA:lta. Ennen laitteen käyttöönottoa varmistakaa, että laitteen rakenne, joka on eritelty tilausvahvistuksessa ja käyttöolosuhteet, vastaavat asiakkaan ja valmistajan (AUMA) kesken sovittuja. Muut sovellukset vaativat konsultointia tehtaalta.. Ohjeen vastaisesta käytöstä ja siitä mahdollisesti aiheutuneista vahingoista valmistaja ei vastaa. Käyttäjä kantaa vastuun riskistä yksin. Ohjeen mukaiseen käyttöön kuuluu myös tämän käyttöohjeen noudattaminen. 1.2 Käyttöönotto (sähköliitäntä) Sähköisen käytön aikana tietyissä toimilaitteen osissa on väistämättä hengenvaarallinen jännite. Sähköjärjestelmien tai -laitteiden sähkötöitä saavat tehdä ainoastaan sähköalan ammattilaiset tai erikoiskoulutettu henkilökunta sähköalan ammattilaisen valvonnassa voimassa olevien sähköteknisten säännösten mukaisesti. 1.3 Huolto Huolto-ohjeita (katso sivu 26) on noudatettava, koska niiden laiminlyönti vaarantaa sähkölaitteen turvallisen toiminnan. 1.4 Varoitukset ja merkit Varoitusten ja merkkien noudattamatta jättäminen voi aiheuttaa vaikeita henkilövammoja tai tavaravahinkoja. Pätevöityneen henkilökunnan on perehdyttävä perusteellisesti tämän käyttöohjeen varoituksiin ja merkkeihin. Oikea kuljetus, asiallinen varastointi, kokoonpano ja asennus, samoin kuin huolellinen käyttöönotto ovat välttämättömät moitteettoman ja varman käynnin kannalta. Käytön aikana sähkötoimilaite kuumenee ja ulkokuoren lämpötila voi nousta yli 60 C. Palovammojen välttämiseksi tarkista kuoren lämpötila ennen kuin kosket sähkötoimilaitteeseen käytön aikana tai pian sen jälkeen. Seuraavat viittaukset kiinnittävät erityisesti huomion tämän käyttöohjeen turvallisuuden kannalta oleellisiin toimintoihin. Kukin on merkitty sopivalla kuvakkeella. Tämä kuvake osoittaa: Huom! Huom merkitsee ne toiminnot tai tapahtumat, joilla on oleellista vaikutusta oikean käytön kannalta. Noudattamatta jättäminen voi johtaa vahingollisiin seuraamuksiin. Tämä kuvake osoittaa: Sähköstaattisesti vaurioitumisherkät osat! Jos piirikorttiin on liitetty tämä merkki, siinä on rakenneosia, jotka voivat vahingoittua tai tuhoutua sähköstaattisten purkausten vuoksi. Mikäli rakenneosiin on koskettava korttien viritysten, mittausten tai vaihdon yhteydessä, on välittömästi ennen sitä varmistettava purkaus koskettamalla maadoitettua, metallista pintaa (esim. runkoa). Tämä kuvake osoittaa: Varo! Varo viittaa toimintoihin tai tapahtumiin, jotka, ellei niitä asianmukaisesti suoriteta, voivat aiheuttaa turvallisuusriskin joko ihmisille tai tavaralle. 2. Seloste AUMA sähkötoimilaitteet ovat tyypiltään moduulirakenteisia. Vaihteistot ja sähkölaitteet ovat sijoitettu yhteisen ulkokuoren sisään. AUMA sähkötoimilaitteiden voimanlähteenä käytetään sähkömoottoria. Venttiileihin liittyvissä teknisissä kysymyksissä pyydämme ottamaan yhteyttä venttiilin valmistajaan. 4

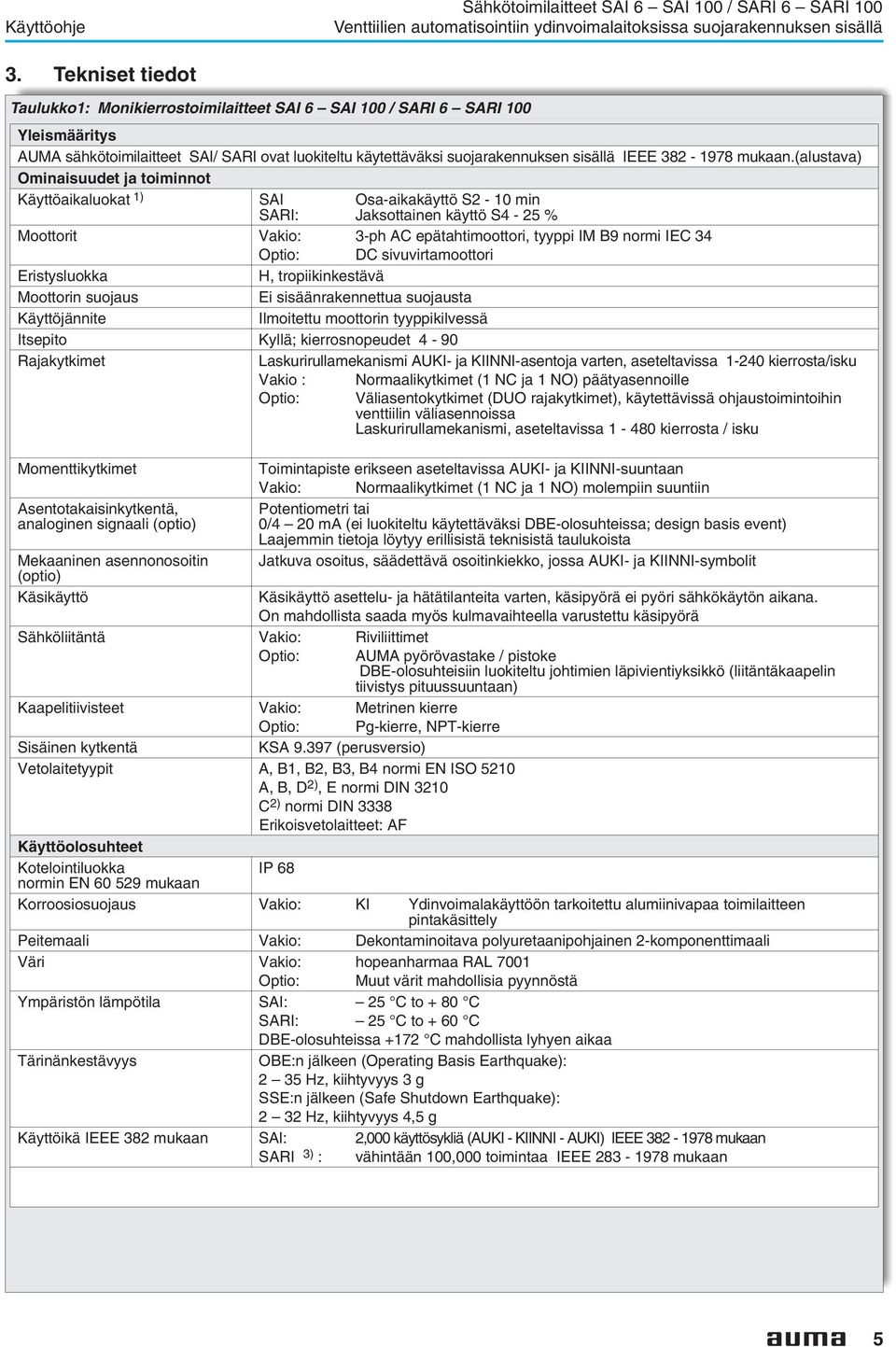

5 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä 3. Tekniset tiedot Taulukko1: Monikierrostoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Yleismääritys AUMA sähkötoimilaitteet SAI/ SARI ovat luokiteltu käytettäväksi suojarakennuksen sisällä IEEE mukaan.(alustava) Ominaisuudet ja toiminnot Käyttöaikaluokat 1) SAI Osa-aikakäyttö S2-10 min SARI: Jaksottainen käyttö S4-25 % Moottorit Vakio: 3-ph AC epätahtimoottori, tyyppi IM B9 normi IEC 34 Optio: DC sivuvirtamoottori Eristysluokka H, tropiikinkestävä Moottorin suojaus Ei sisäänrakennettua suojausta Käyttöjännite Ilmoitettu moottorin tyyppikilvessä Itsepito Kyllä; kierrosnopeudet 4-90 Rajakytkimet Laskurirullamekanismi AUKI- ja KIINNI-asentoja varten, aseteltavissa kierrosta/isku Momenttikytkimet Asentotakaisinkytkentä, analoginen signaali (optio) Mekaaninen asennonosoitin (optio) Käsikäyttö Vakio : Optio: Normaalikytkimet (1 NC ja 1 NO) päätyasennoille Väliasentokytkimet (DUO rajakytkimet), käytettävissä ohjaustoimintoihin venttiilin väliasennoissa Laskurirullamekanismi, aseteltavissa kierrosta / isku Toimintapiste erikseen aseteltavissa AUKI- ja KIINNI-suuntaan Vakio: Normaalikytkimet (1 NC ja 1 NO) molempiin suuntiin Potentiometri tai 0/4 20 ma (ei luokiteltu käytettäväksi DBE-olosuhteissa; design basis event) Laajemmin tietoja löytyy erillisistä teknisistä taulukoista Jatkuva osoitus, säädettävä osoitinkiekko, jossa AUKI- ja KIINNI-symbolit Käsikäyttö asettelu- ja hätätilanteita varten, käsipyörä ei pyöri sähkökäytön aikana. On mahdollista saada myös kulmavaihteella varustettu käsipyörä Sähköliitäntä Vakio: Riviliittimet Optio: AUMA pyörövastake / pistoke DBE-olosuhteisiin luokiteltu johtimien läpivientiyksikkö (liitäntäkaapelin tiivistys pituussuuntaan) Kaapelitiivisteet Vakio: Metrinen kierre Optio: Pg-kierre, NPT-kierre Sisäinen kytkentä KSA (perusversio) Vetolaitetyypit A, B1, B2, B3, B4 normi EN ISO 5210 A, B, D 2), E normi DIN 3210 C 2) normi DIN 3338 Erikoisvetolaitteet: AF Käyttöolosuhteet Kotelointiluokka IP 68 normin EN mukaan Korroosiosuojaus Vakio: KI Ydinvoimalakäyttöön tarkoitettu alumiinivapaa toimilaitteen pintakäsittely Peitemaali Vakio: Dekontaminoitava polyuretaanipohjainen 2-komponenttimaali Väri Vakio: hopeanharmaa RAL 7001 Optio: Muut värit mahdollisia pyynnöstä Ympäristön lämpötila SAI: 25 C to + 80 C SARI: 25 C to + 60 C DBE-olosuhteissa +172 C mahdollista lyhyen aikaa Tärinänkestävyys OBE:n jälkeen (Operating Basis Earthquake): 2 35 Hz, kiihtyvyys 3 g SSE:n jälkeen (Safe Shutdown Earthquake): 2 32 Hz, kiihtyvyys 4,5 g Käyttöikä IEEE 382 mukaan SAI: 2,000 käyttösykliä (AUKI - KIINNI - AUKI) IEEE mukaan SARI 3) : vähintään 100,000 toimintaa IEEE mukaan 5

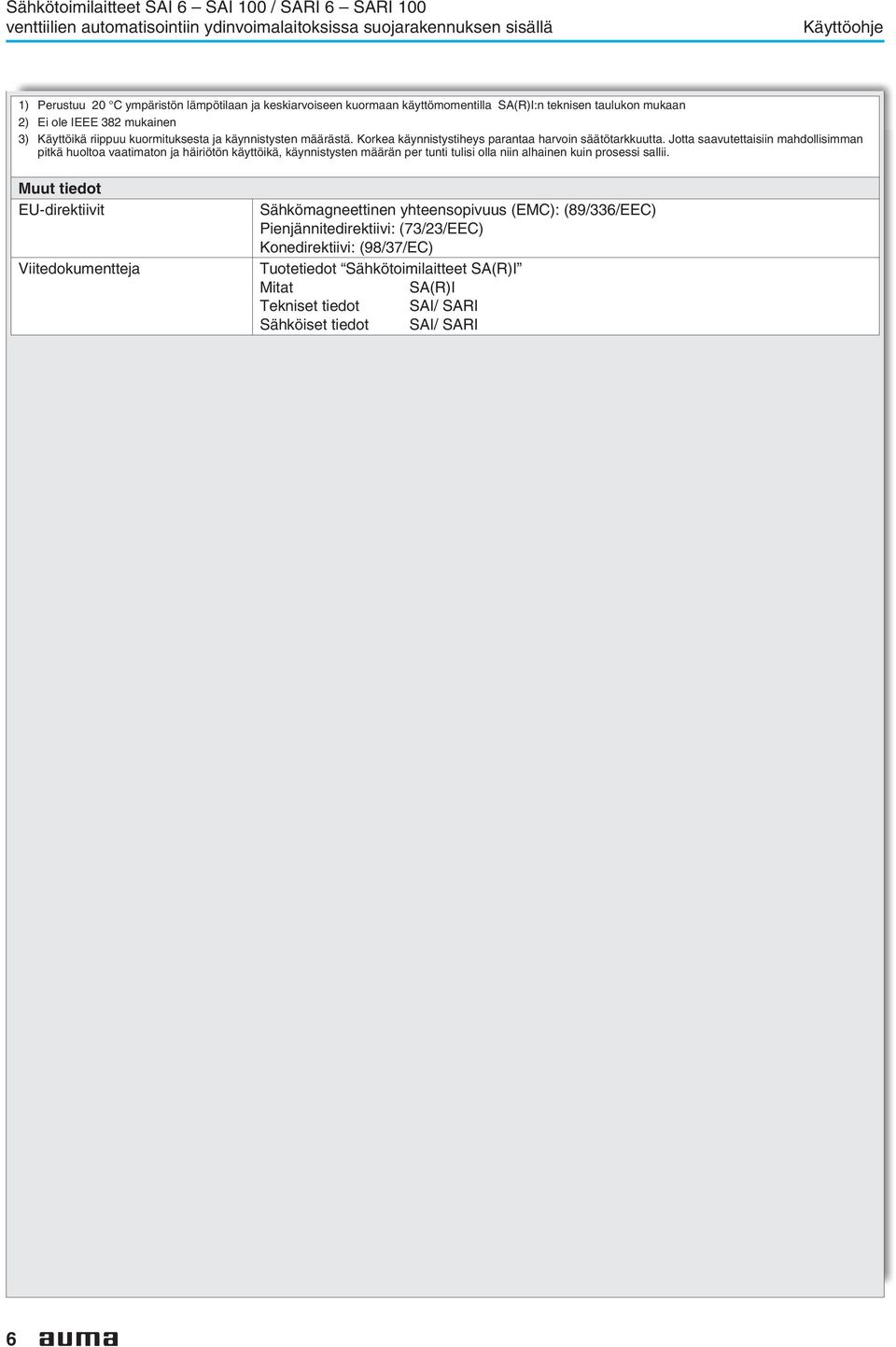

6 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 1) Perustuu 20 C ympäristön lämpötilaan ja keskiarvoiseen kuormaan käyttömomentilla SA(R)I:n teknisen taulukon mukaan 2) Ei ole IEEE 382 mukainen 3) Käyttöikä riippuu kuormituksesta ja käynnistysten määrästä. Korkea käynnistystiheys parantaa harvoin säätötarkkuutta. Jotta saavutettaisiin mahdollisimman pitkä huoltoa vaatimaton ja häiriötön käyttöikä, käynnistysten määrän per tunti tulisi olla niin alhainen kuin prosessi sallii. Muut tiedot EU-direktiivit Viitedokumentteja Sähkömagneettinen yhteensopivuus (EMC): (89/336/EEC) Pienjännitedirektiivi: (73/23/EEC) Konedirektiivi: (98/37/EC) Tuotetiedot Sähkötoimilaitteet SA(R)I Mitat SA(R)I Tekniset tiedot SAI/ SARI Sähköiset tiedot SAI/ SARI 6

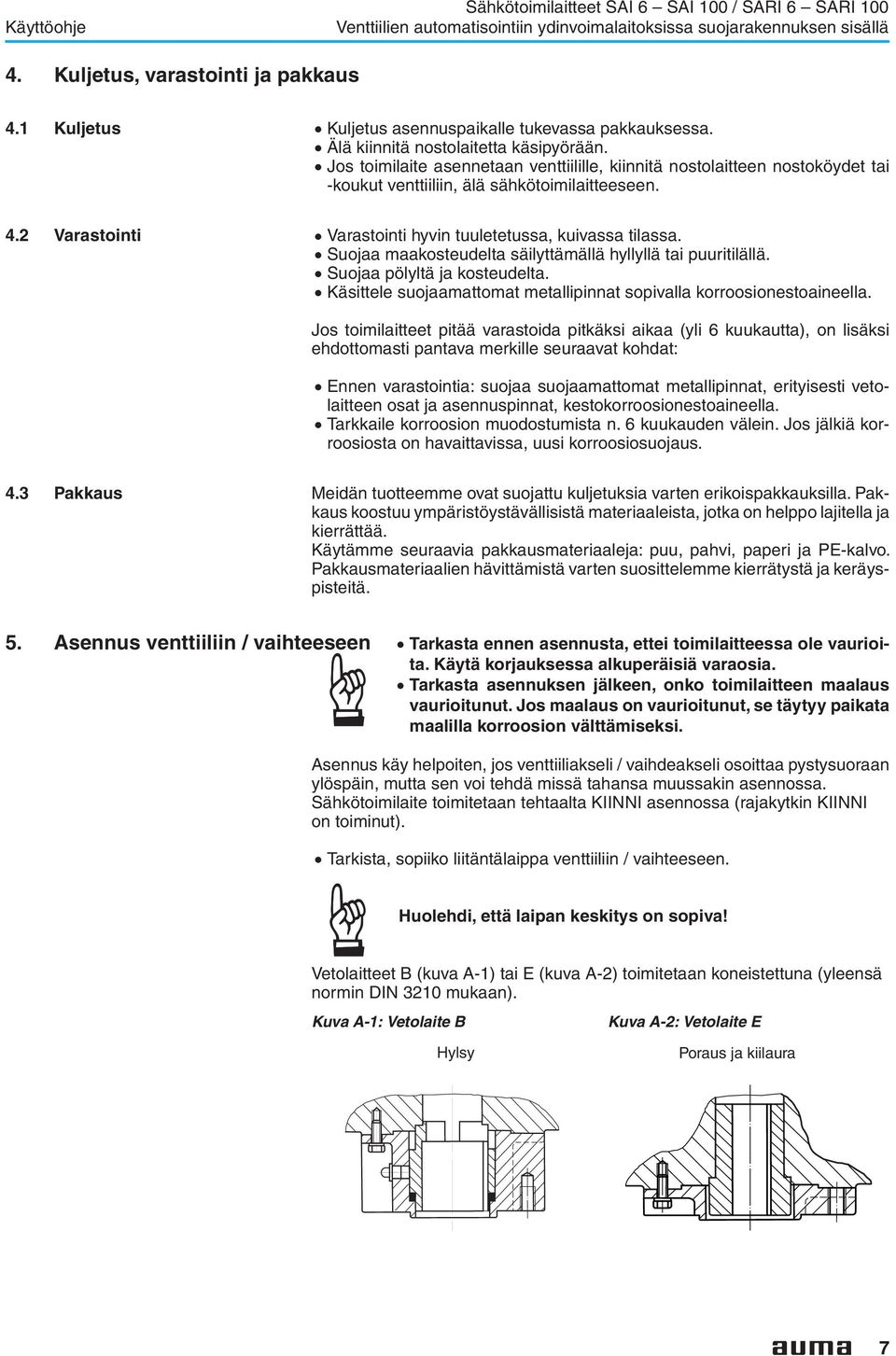

7 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä 4. Kuljetus, varastointi ja pakkaus 4.1 Kuljetus Kuljetus asennuspaikalle tukevassa pakkauksessa.. Älä kiinnitä nostolaitetta käsipyörään. Jos toimilaite asennetaan venttiilille, kiinnitä nostolaitteen nostoköydet tai -koukut venttiiliin, älä sähkötoimilaitteeseen. 4.2 Varastointi Varastointi hyvin tuuletetussa, kuivassa tilassa. Suojaa maakosteudelta säilyttämällä hyllyllä tai puuritilällä.. Suojaa pölyltä ja kosteudelta. Käsittele suojaamattomat metallipinnat sopivalla korroosionestoaineella. Jos toimilaitteet pitää varastoida pitkäksi aikaa (yli 6 kuukautta), on lisäksi ehdottomasti pantava merkille seuraavat kohdat: Ennen varastointia: suojaa suojaamattomat metallipinnat, erityisesti vetolaitteen osat ja asennuspinnat, kestokorroosionestoaineella.. Tarkkaile korroosion muodostumista n. 6 kuukauden välein. Jos jälkiä korroosiosta on havaittavissa, uusi korroosiosuojaus. 4.3 Pakkaus Meidän tuotteemme ovat suojattu kuljetuksia varten erikoispakkauksilla. Pakkaus koostuu ympäristöystävällisistä materiaaleista, jotka on helppo lajitella ja kierrättää. Käytämme seuraavia pakkausmateriaaleja: puu, pahvi, paperi ja PE-kalvo. Pakkausmateriaalien hävittämistä varten suosittelemme kierrätystä ja keräyspisteitä. 5. Asennus venttiiliin / vaihteeseen Tarkasta ennen asennusta, ettei toimilaitteessa ole vaurioita. Käytä korjauksessa alkuperäisiä varaosia.. Tarkasta asennuksen jälkeen, onko toimilaitteen maalaus vaurioitunut. Jos maalaus on vaurioitunut, se täytyy paikata maalilla korroosion välttämiseksi. Asennus käy helpoiten, jos venttiiliakseli / vaihdeakseli osoittaa pystysuoraan ylöspäin, mutta sen voi tehdä missä tahansa muussakin asennossa. Sähkötoimilaite toimitetaan tehtaalta KIINNI asennossa (rajakytkin KIINNI on toiminut).. Tarkista, sopiiko liitäntälaippa venttiiliin / vaihteeseen. Huolehdi, että laipan keskitys on sopiva! Vetolaitteet B (kuva A-1) tai E (kuva A-2) toimitetaan koneistettuna (yleensä normin DIN 3210 mukaan). Kuva A-1: Vetolaite B Kuva A-2: Vetolaite E Hylsy Poraus ja kiilaura 7

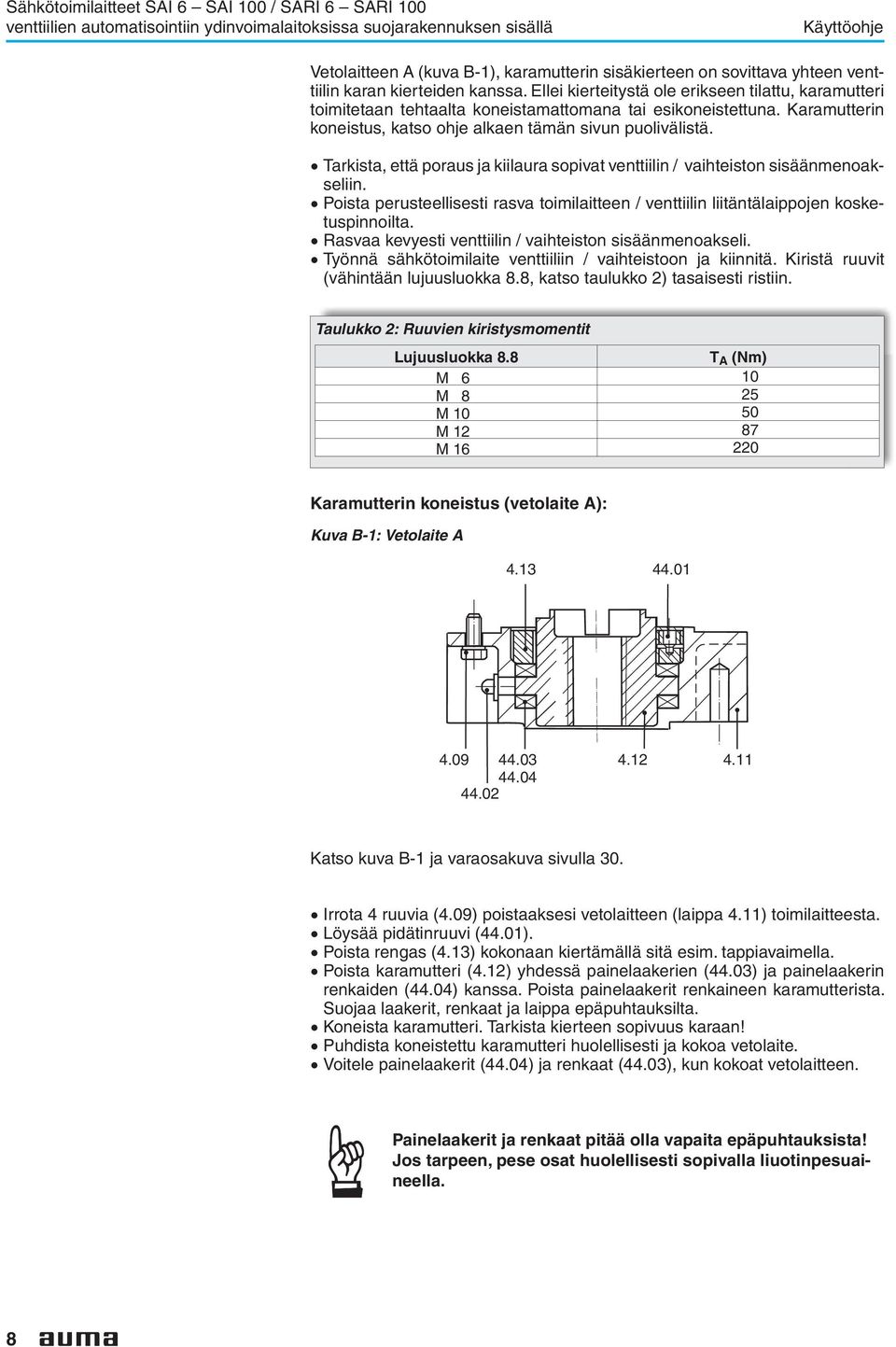

8 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje Vetolaitteen A (kuva B-1), karamutterin sisäkierteen on sovittava yhteen venttiilin karan kierteiden kanssa. Ellei kierteitystä ole erikseen tilattu, karamutteri toimitetaan tehtaalta koneistamattomana tai esikoneistettuna. Karamutterin koneistus, katso ohje alkaen tämän sivun puolivälistä. Tarkista, että poraus ja kiilaura sopivat venttiilin / vaihteiston sisäänmenoakseliin. Poista perusteellisesti rasva toimilaitteen / venttiilin liitäntälaippojen kosketuspinnoilta.. Rasvaa kevyesti venttiilin / vaihteiston sisäänmenoakseli. Työnnä sähkötoimilaite venttiiliin / vaihteistoon ja kiinnitä. Kiristä ruuvit (vähintään lujuusluokka 8.8, katso taulukko 2) tasaisesti ristiin. Taulukko 2: Ruuvien kiristysmomentit Lujuusluokka 8.8 T A (Nm) M 6 10 M 8 25 M M M Karamutterin koneistus (vetolaite A): Kuva B-1: Vetolaite A Katso kuva B-1 ja varaosakuva sivulla 30. Irrota 4 ruuvia (4.09) poistaaksesi vetolaitteen (laippa 4.11) toimilaitteesta. Löysää pidätinruuvi (44.01).. Poista rengas (4.13) kokonaan kiertämällä sitä esim. tappiavaimella. Poista karamutteri (4.12) yhdessä painelaakerien (44.03) ja painelaakerin renkaiden (44.04) kanssa. Poista painelaakerit renkaineen karamutterista. Suojaa laakerit, renkaat ja laippa epäpuhtauksilta. Koneista karamutteri. Tarkista kierteen sopivuus karaan!. Puhdista koneistettu karamutteri huolellisesti ja kokoa vetolaite. Voitele painelaakerit (44.04) ja renkaat (44.03), kun kokoat vetolaitteen. Painelaakerit ja renkaat pitää olla vapaita epäpuhtauksista! Jos tarpeen, pese osat huolellisesti sopivalla liuotinpesuaineella. 8

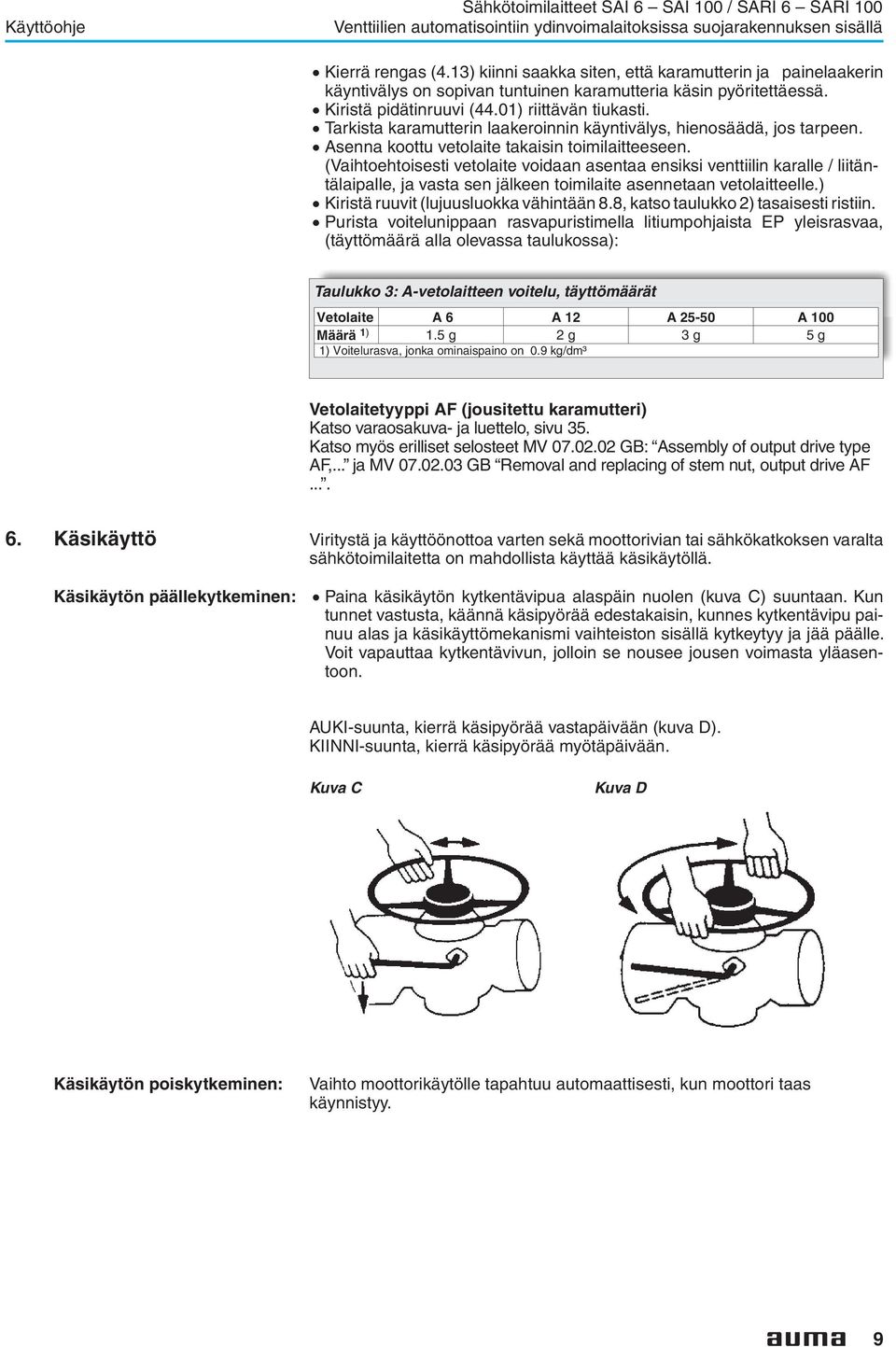

9 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Kierrä rengas (4.13) kiinni saakka siten, että karamutterin ja painelaakerin käyntivälys on sopivan tuntuinen karamutteria käsin pyöritettäessä. Kiristä pidätinruuvi (44.01) riittävän tiukasti.. Tarkista karamutterin laakeroinnin käyntivälys, hienosäädä, jos tarpeen. Asenna koottu vetolaite takaisin toimilaitteeseen. (Vaihtoehtoisesti vetolaite voidaan asentaa ensiksi venttiilin karalle / liitäntälaipalle, ja vasta sen jälkeen toimilaite asennetaan vetolaitteelle.). Kiristä ruuvit (lujuusluokka vähintään 8.8, katso taulukko 2) tasaisesti ristiin. Purista voitelunippaan rasvapuristimella litiumpohjaista EP yleisrasvaa, (täyttömäärä alla olevassa taulukossa): Taulukko 3: A-vetolaitteen voitelu, täyttömäärät Vetolaite A 6 A 12 A A 100 Määrä 1) 1.5 g 2 g 3 g 5 g 1) Voitelurasva, jonka ominaispaino on 0.9 kg/dm³ Vetolaitetyyppi AF (jousitettu karamutteri) Katso varaosakuva- ja luettelo, sivu 35. Katso myös erilliset selosteet MV GB: Assembly of output drive type AF,... ja MV GB Removal and replacing of stem nut, output drive AF Käsikäyttö Viritystä ja käyttöönottoa varten sekä moottorivian tai sähkökatkoksen varalta sähkötoimilaitetta on mahdollista käyttää käsikäytöllä. Käsikäytön päällekytkeminen:. Paina käsikäytön kytkentävipua alaspäin nuolen (kuva C) suuntaan. Kun tunnet vastusta, käännä käsipyörää edestakaisin, kunnes kytkentävipu painuu alas ja käsikäyttömekanismi vaihteiston sisällä kytkeytyy ja jää päälle. Voit vapauttaa kytkentävivun, jolloin se nousee jousen voimasta yläasentoon. AUKI-suunta, kierrä käsipyörää vastapäivään (kuva D). KIINNI-suunta, kierrä käsipyörää myötäpäivään. Kuva C Kuva D Käsikäytön poiskytkeminen: Vaihto moottorikäytölle tapahtuu automaattisesti, kun moottori taas käynnistyy. 9

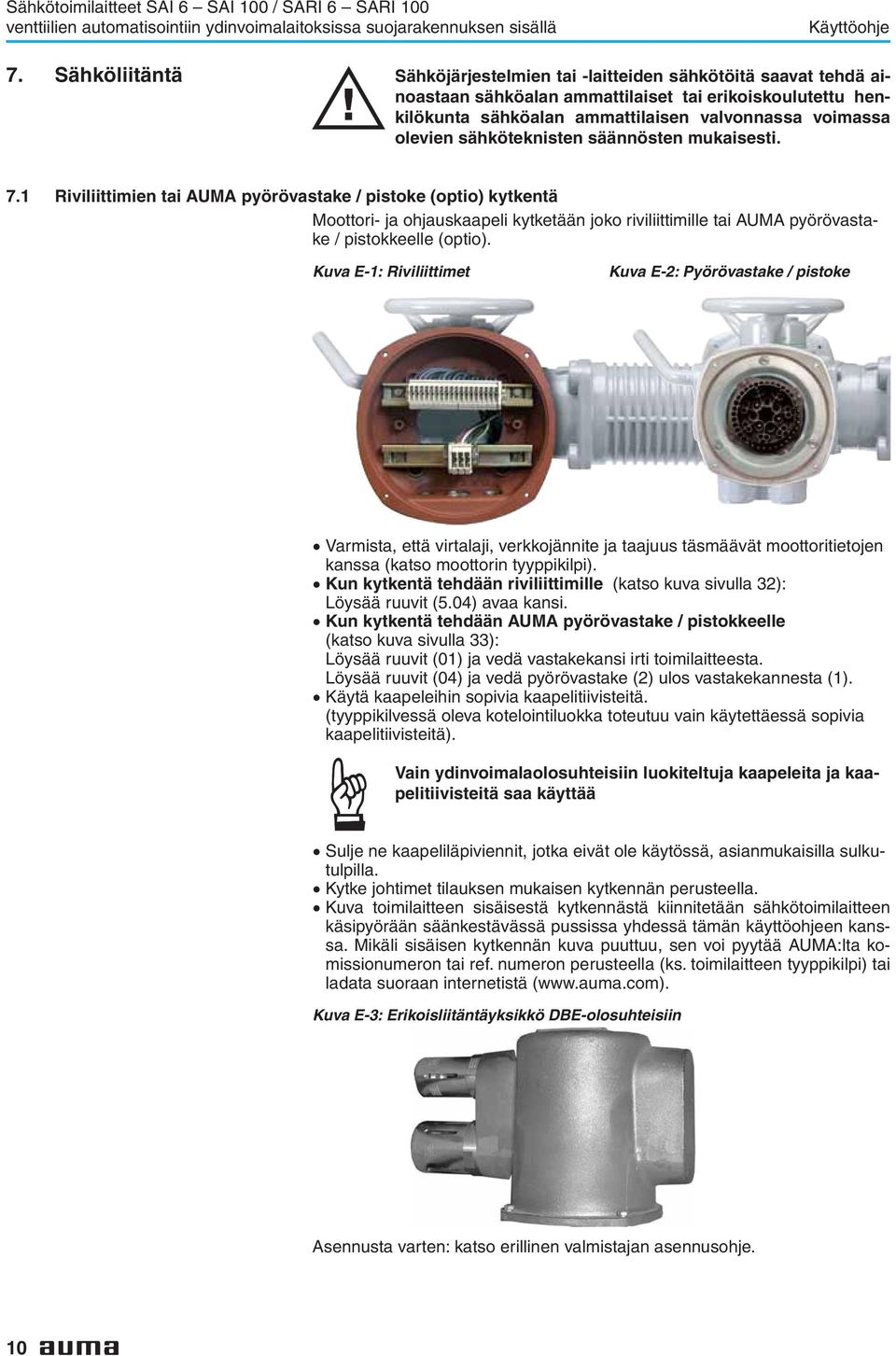

10 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 7. Sähköliitäntä Sähköjärjestelmien tai -laitteiden sähkötöitä saavat tehdä ainoastaan sähköalan ammattilaiset tai erikoiskoulutettu henkilökunta sähköalan ammattilaisen valvonnassa voimassa olevien sähköteknisten säännösten mukaisesti. 7.1 Riviliittimien tai AUMA pyörövastake / pistoke (optio) kytkentä Moottori- ja ohjauskaapeli kytketään joko riviliittimille tai AUMA pyörövastake / pistokkeelle (optio). Kuva E-1: Riviliittimet Kuva E-2: Pyörövastake / pistoke Varmista, että virtalaji, verkkojännite ja taajuus täsmäävät moottoritietojen kanssa (katso moottorin tyyppikilpi). Kun kytkentä tehdään riviliittimille (katso kuva sivulla 32): Löysää ruuvit (5.04) avaa kansi.. Kun kytkentä tehdään AUMA pyörövastake / pistokkeelle (katso kuva sivulla 33): Löysää ruuvit (01) ja vedä vastakekansi irti toimilaitteesta. Löysää ruuvit (04) ja vedä pyörövastake (2) ulos vastakekannesta (1).. Käytä kaapeleihin sopivia kaapelitiivisteitä. (tyyppikilvessä oleva kotelointiluokka toteutuu vain käytettäessä sopivia kaapelitiivisteitä). Vain ydinvoimalaolosuhteisiin luokiteltuja kaapeleita ja kaapelitiivisteitä saa käyttää. Sulje ne kaapeliläpiviennit, jotka eivät ole käytössä, asianmukaisilla sulkutulpilla.. Kytke johtimet tilauksen mukaisen kytkennän perusteella.. Kuva toimilaitteen sisäisestä kytkennästä kiinnitetään sähkötoimilaitteen käsipyörään säänkestävässä pussissa yhdessä tämän käyttöohjeen kanssa. Mikäli sisäisen kytkennän kuva puuttuu, sen voi pyytää AUMA:lta komissionumeron tai ref. numeron perusteella (ks. toimilaitteen tyyppikilpi) tai ladata suoraan internetistä (www.auma.com). Kuva E-3: Erikoisliitäntäyksikkö DBE-olosuhteisiin Asennusta varten: katso erillinen valmistajan asennusohje. 10

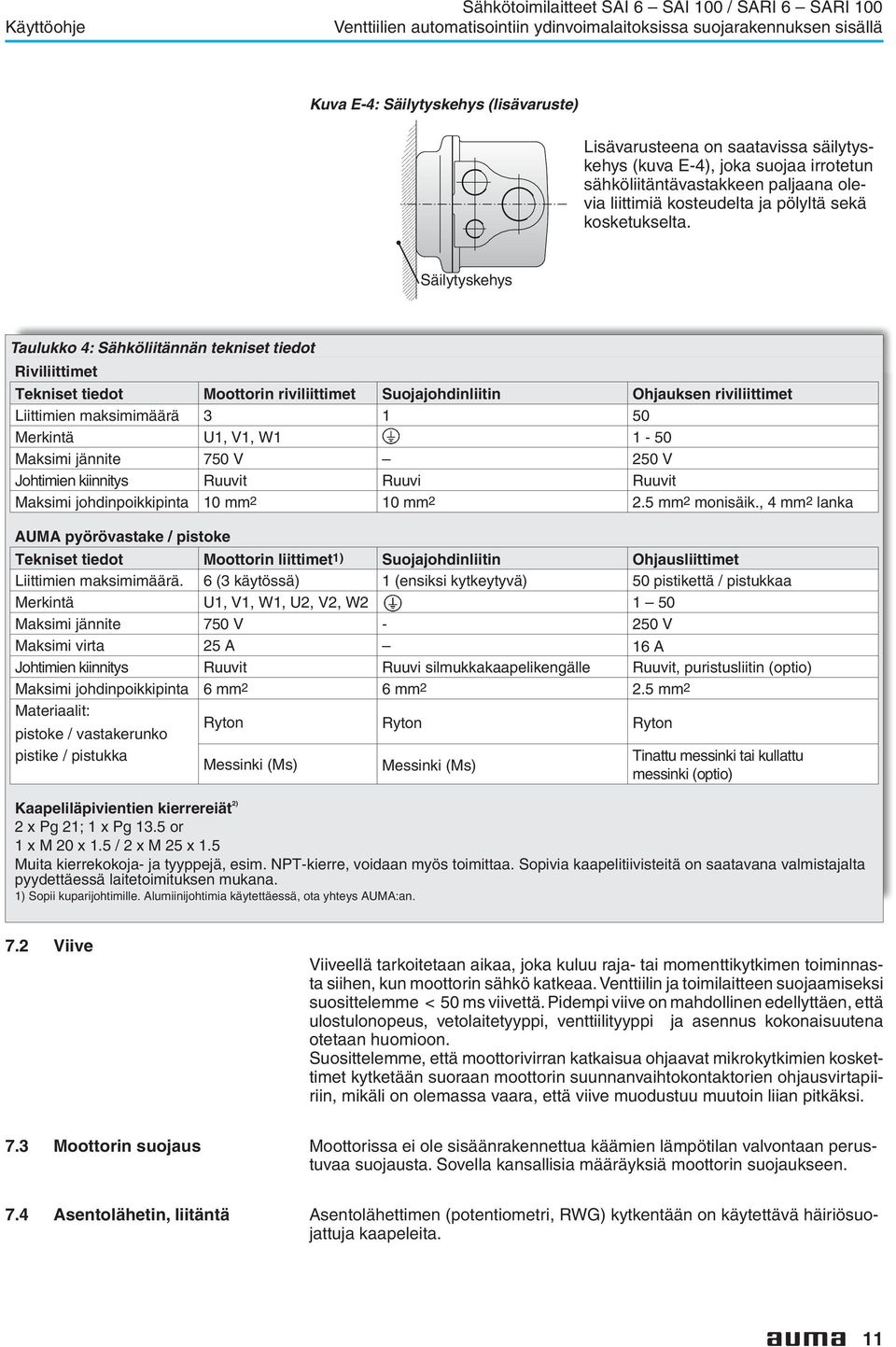

11 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Kuva E-4: Säilytyskehys (lisävaruste) Lisävarusteena on saatavissa säilytyskehys (kuva E-4), joka suojaa irrotetun sähköliitäntävastakkeen paljaana olevia liittimiä kosteudelta ja pölyltä sekä kosketukselta. Säilytyskehys Taulukko 4: Sähköliitännän tekniset tiedot Riviliittimet Tekniset tiedot Moottorin riviliittimet Suojajohdinliitin Ohjauksen riviliittimet Liittimien maksimimäärä Merkintä U1, V1, W Maksimi jännite 750 V 250 V Johtimien kiinnitys Ruuvit Ruuvi Ruuvit Maksimi johdinpoikkipinta 10 mm2 10 mm2 2.5 mm2 monisäik., 4 mm2 lanka AUMA pyörövastake / pistoke Tekniset tiedot Moottorin liittimet1) Suojajohdinliitin Ohjausliittimet Liittimien maksimimäärä. 6 (3 käytössä) 1 (ensiksi kytkeytyvä) 50 pistikettä / pistukkaa Merkintä U1, V1, W1, U2, V2, W Maksimi jännite 750 V V Maksimi virta 25 A 16 A Johtimien kiinnitys Ruuvit Ruuvi silmukkakaapelikengälle Ruuvit, puristusliitin (optio) Maksimi johdinpoikkipinta 6 mm2 6 mm2 2.5 mm2 Materiaalit: pistoke / vastakerunko Ryton Ryton Ryton pistike / pistukka Tinattu messinki tai kullattu Messinki (Ms) Messinki (Ms) messinki (optio) Kaapeliläpivientien kierrereiät 2) 2 x Pg 21; 1 x Pg 13.5 or 1 x M 20 x 1.5 / 2 x M 25 x 1.5 Muita kierrekokoja- ja tyyppejä, esim. NPT-kierre, voidaan myös toimittaa. Sopivia kaapelitiivisteitä on saatavana valmistajalta pyydettäessä laitetoimituksen mukana. 1) Sopii kuparijohtimille. Alumiinijohtimia käytettäessä, ota yhteys AUMA:an. 7.2 Viive Viiveellä tarkoitetaan aikaa, joka kuluu raja- tai momenttikytkimen toiminnasta siihen, kun moottorin sähkö katkeaa. Venttiilin ja toimilaitteen suojaamiseksi suosittelemme < 50 ms viivettä. Pidempi viive on mahdollinen edellyttäen, että ulostulonopeus, vetolaitetyyppi, venttiilityyppi ja asennus kokonaisuutena otetaan huomioon. Suosittelemme, että moottorivirran katkaisua ohjaavat mikrokytkimien koskettimet kytketään suoraan moottorin suunnanvaihtokontaktorien ohjausvirtapiiriin, mikäli on olemassa vaara, että viive muodustuu muutoin liian pitkäksi. 7.3 Moottorin suojaus Moottorissa ei ole sisäänrakennettua käämien lämpötilan valvontaan perustuvaa suojausta. Sovella kansallisia määräyksiä moottorin suojaukseen. 7.4 Asentolähetin, liitäntä Asentolähettimen (potentiometri, RWG) kytkentään on käytettävä häiriösuojattuja kaapeleita. 11

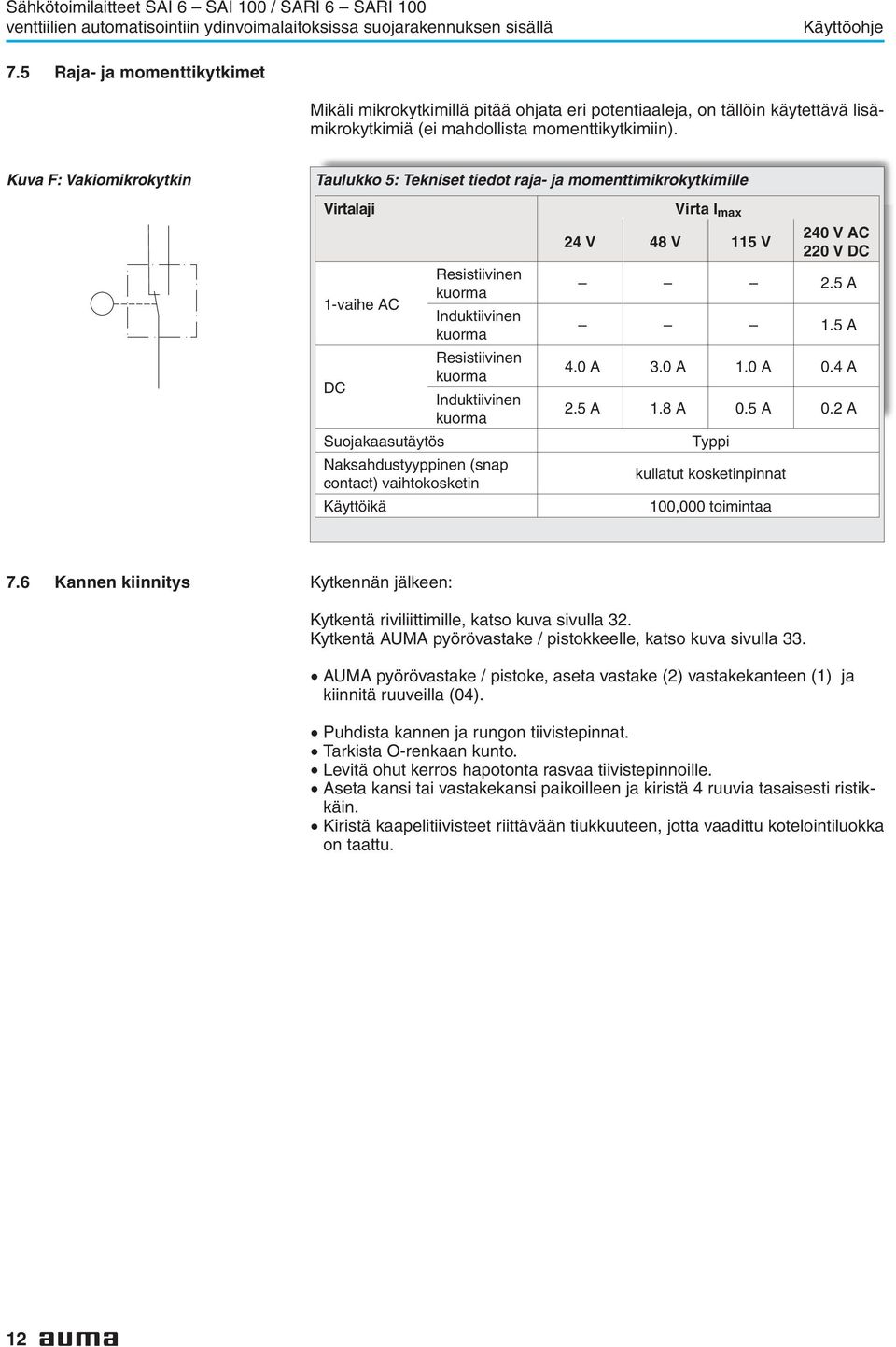

12 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 7.5 Raja- ja momenttikytkimet Mikäli mikrokytkimillä pitää ohjata eri potentiaaleja, on tällöin käytettävä lisämikrokytkimiä (ei mahdollista momenttikytkimiin). Kuva F: Vakiomikrokytkin Taulukko 5: Tekniset tiedot raja- ja momenttimikrokytkimille Virtalaji Resistiivinen kuorma 1-vaihe AC Induktiivinen kuorma Resistiivinen kuorma DC Induktiivinen kuorma Suojakaasutäytös Naksahdustyyppinen (snap contact) vaihtokosketin Käyttöikä Virta I max 24 V 48 V 115 V 240 V AC 220 V DC 2.5 A 1.5 A 4.0 A 3.0 A 1.0 A 0.4 A 2.5 A 1.8 A 0.5 A 0.2 A Typpi kullatut kosketinpinnat 100,000 toimintaa 7.6 Kannen kiinnitys Kytkennän jälkeen: Kytkentä riviliittimille, katso kuva sivulla 32. Kytkentä AUMA pyörövastake / pistokkeelle, katso kuva sivulla 33.. AUMA pyörövastake / pistoke, aseta vastake (2) vastakekanteen (1) ja kiinnitä ruuveilla (04). Puhdista kannen ja rungon tiivistepinnat. Tarkista O-renkaan kunto. Levitä ohut kerros hapotonta rasvaa tiivistepinnoille. Aseta kansi tai vastakekansi paikoilleen ja kiristä 4 ruuvia tasaisesti ristikkäin.. Kiristä kaapelitiivisteet riittävään tiukkuuteen, jotta vaadittu kotelointiluokka on taattu. 12

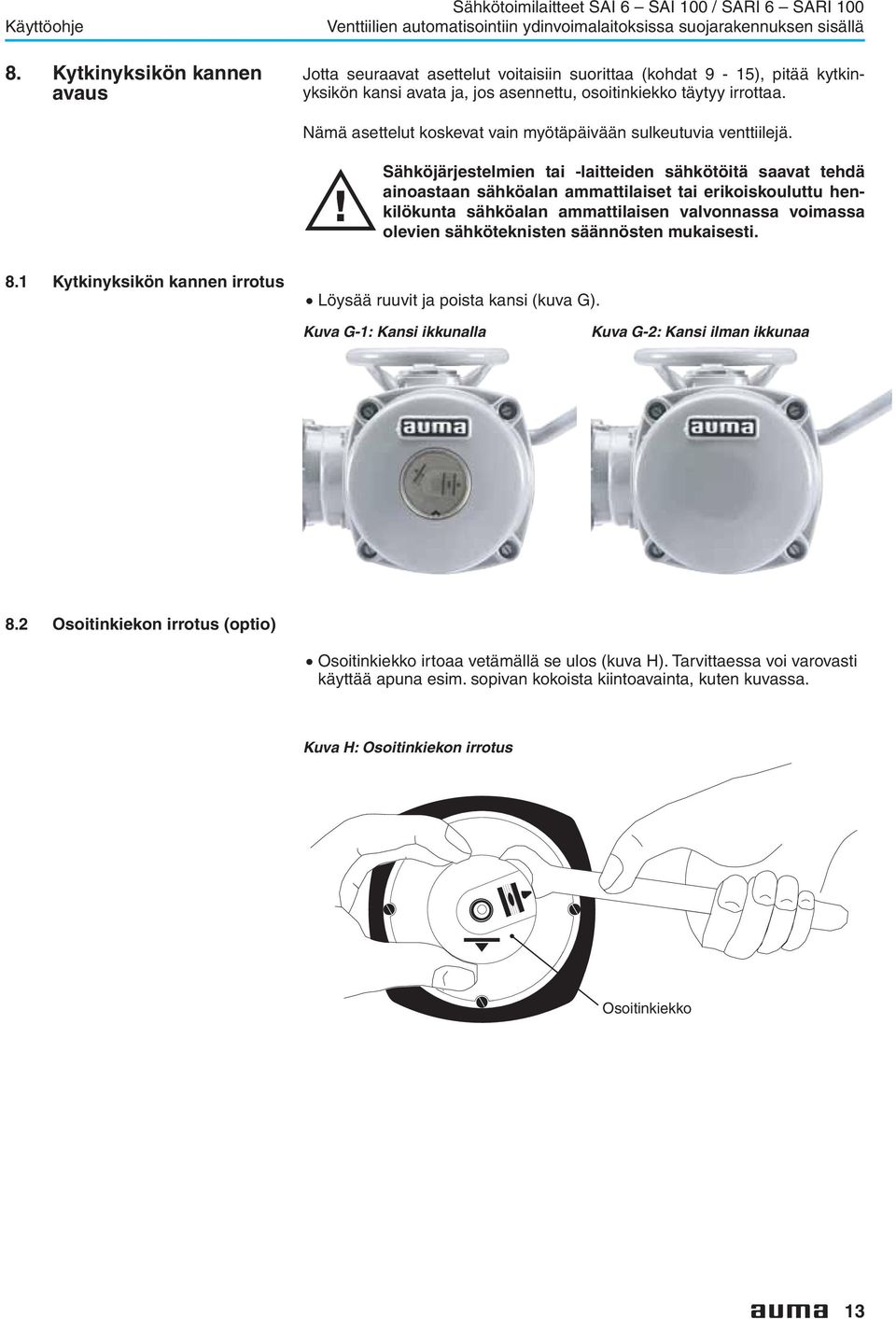

13 Käyttöohje 8. Kytkinyksikön kannen avaus Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Jotta seuraavat asettelut voitaisiin suorittaa (kohdat 9-15), pitää kytkinyksikön kansi avata ja, jos asennettu, osoitinkiekko täytyy irrottaa. Nämä asettelut koskevat vain myötäpäivään sulkeutuvia venttiilejä. Sähköjärjestelmien tai -laitteiden sähkötöitä saavat tehdä ainoastaan sähköalan ammattilaiset tai erikoiskouluttu henkilökunta sähköalan ammattilaisen valvonnassa voimassa olevien sähköteknisten säännösten mukaisesti. 8.1 Kytkinyksikön kannen irrotus. Löysää ruuvit ja poista kansi (kuva G). Kuva G-1: Kansi ikkunalla Kuva G-2: Kansi ilman ikkunaa 8.2 Osoitinkiekon irrotus (optio). Osoitinkiekko irtoaa vetämällä se ulos (kuva H). Tarvittaessa voi varovasti käyttää apuna esim. sopivan kokoista kiintoavainta, kuten kuvassa. DSR WDR Kuva H: Osoitinkiekon irrotus Osoitinkiekko 13

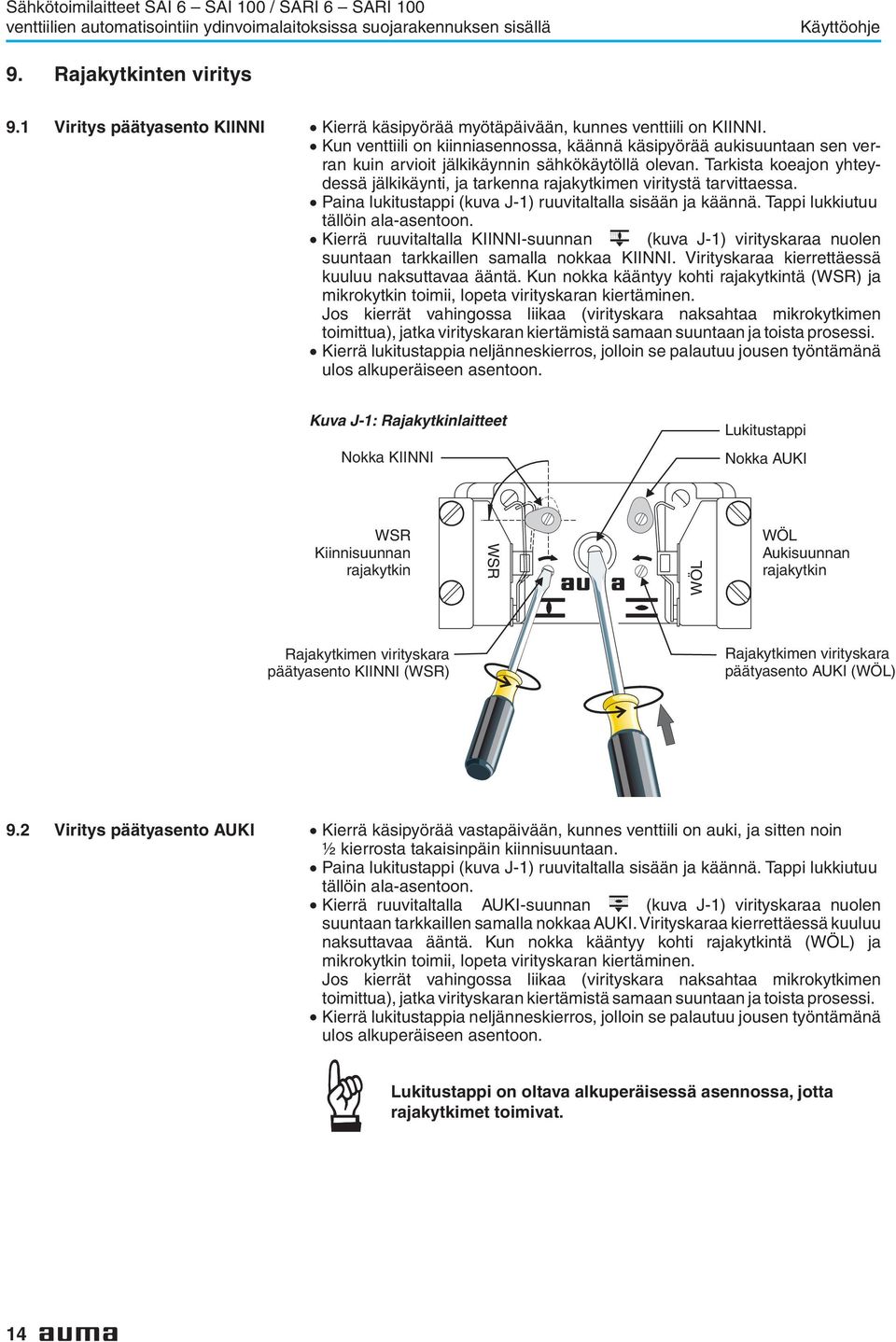

14 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 9. Rajakytkinten viritys 9.1 Viritys päätyasento KIINNI. Kierrä käsipyörää myötäpäivään, kunnes venttiili on KIINNI. Kun venttiili on kiinniasennossa, käännä käsipyörää aukisuuntaan sen verran kuin arvioit jälkikäynnin sähkökäytöllä olevan. Tarkista koeajon yhteydessä jälkikäynti, ja tarkenna rajakytkimen viritystä tarvittaessa. Paina lukitustappi (kuva J-1) ruuvitaltalla sisään ja käännä. Tappi lukkiutuu tällöin ala-asentoon.. Kierrä ruuvitaltalla KIINNI-suunnan (kuva J-1) virityskaraa nuolen suuntaan tarkkaillen samalla nokkaa KIINNI. Virityskaraa kierrettäessä kuuluu naksuttavaa ääntä. Kun nokka kääntyy kohti rajakytkintä (WSR) ja mikrokytkin toimii, lopeta virityskaran kiertäminen. Jos kierrät vahingossa liikaa (virityskara naksahtaa mikrokytkimen toimittua), jatka virityskaran kiertämistä samaan suuntaan ja toista prosessi.. Kierrä lukitustappia neljänneskierros, jolloin se palautuu jousen työntämänä ulos alkuperäiseen asentoon. Kuva J-1: Rajakytkinlaitteet Nokka KIINNI Lukitustappi Nokka AUKI WSR Kiinnisuunnan rajakytkin WSR WÖL WÖL Aukisuunnan rajakytkin Rajakytkimen virityskara päätyasento KIINNI (WSR) Rajakytkimen virityskara päätyasento AUKI (WÖL) 9.2 Viritys päätyasento AUKI Kierrä käsipyörää vastapäivään, kunnes venttiili on auki, ja sitten noin ½ kierrosta takaisinpäin kiinnisuuntaan. Paina lukitustappi (kuva J-1) ruuvitaltalla sisään ja käännä. Tappi lukkiutuu tällöin ala-asentoon.. Kierrä ruuvitaltalla AUKI-suunnan (kuva J-1) virityskaraa nuolen suuntaan tarkkaillen samalla nokkaa AUKI. Virityskaraa kierrettäessä kuuluu naksuttavaa ääntä. Kun nokka kääntyy kohti rajakytkintä (WÖL) ja mikrokytkin toimii, lopeta virityskaran kiertäminen. Jos kierrät vahingossa liikaa (virityskara naksahtaa mikrokytkimen toimittua), jatka virityskaran kiertämistä samaan suuntaan ja toista prosessi.. Kierrä lukitustappia neljänneskierros, jolloin se palautuu jousen työntämänä ulos alkuperäiseen asentoon. Lukitustappi on oltava alkuperäisessä asennossa, jotta rajakytkimet toimivat. 14

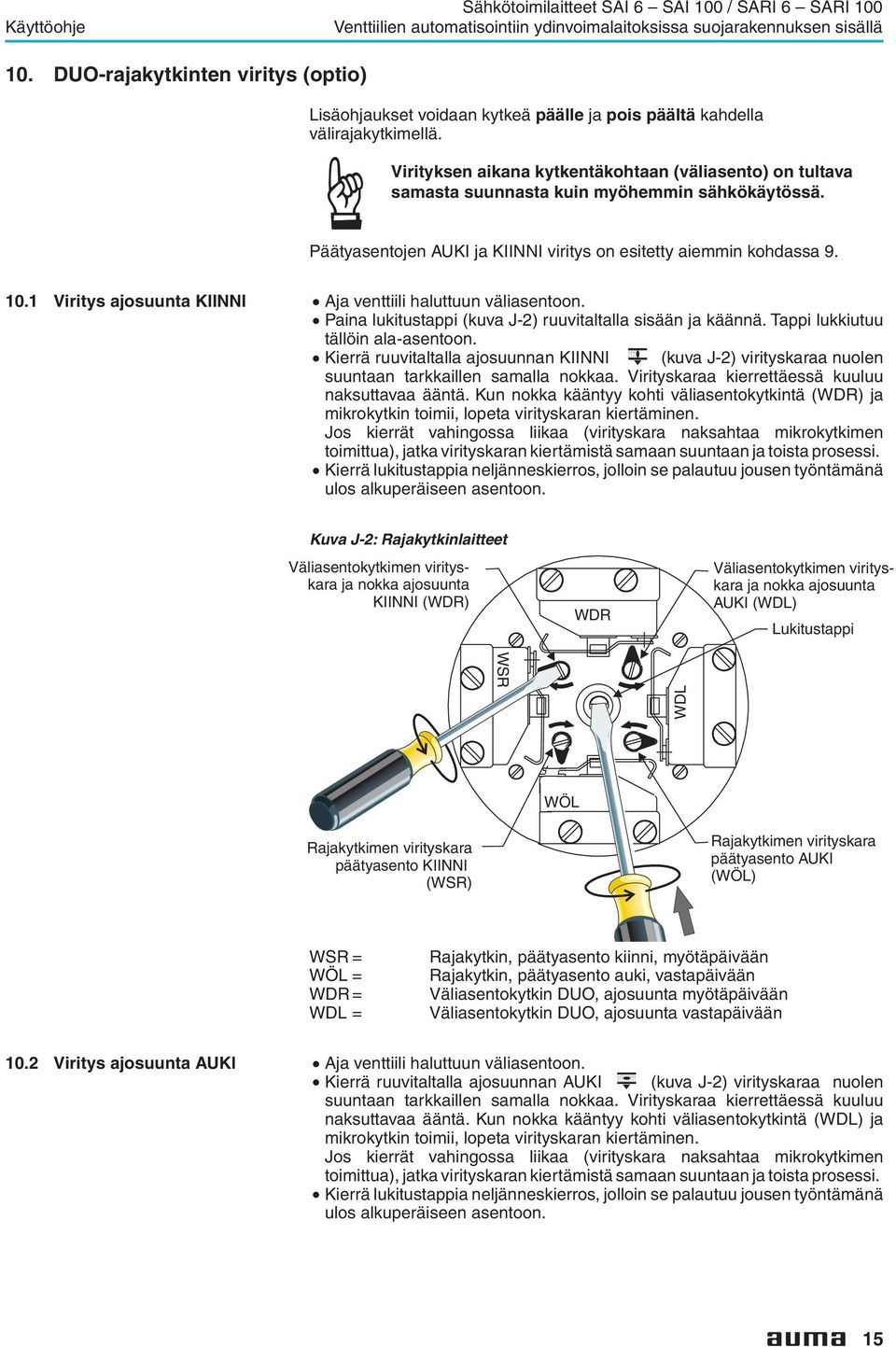

15 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä 10. DUO-rajakytkinten viritys (optio) Lisäohjaukset voidaan kytkeä päälle ja pois päältä kahdella välirajakytkimellä. Virityksen aikana kytkentäkohtaan (väliasento) on tultava samasta suunnasta kuin myöhemmin sähkökäytössä. Päätyasentojen AUKI ja KIINNI viritys on esitetty aiemmin kohdassa Viritys ajosuunta KIINNI Aja venttiili haluttuun väliasentoon. Paina lukitustappi (kuva J-2) ruuvitaltalla sisään ja käännä. Tappi lukkiutuu tällöin ala-asentoon.. Kierrä ruuvitaltalla ajosuunnan KIINNI (kuva J-2) virityskaraa nuolen suuntaan tarkkaillen samalla nokkaa. Virityskaraa kierrettäessä kuuluu naksuttavaa ääntä. Kun nokka kääntyy kohti väliasentokytkintä (WDR) ja mikrokytkin toimii, lopeta virityskaran kiertäminen. Jos kierrät vahingossa liikaa (virityskara naksahtaa mikrokytkimen toimittua), jatka virityskaran kiertämistä samaan suuntaan ja toista prosessi.. Kierrä lukitustappia neljänneskierros, jolloin se palautuu jousen työntämänä ulos alkuperäiseen asentoon. Kuva J-2: Rajakytkinlaitteet Väliasentokytkimen virityskara ja nokka ajosuunta KIINNI (WDR) WDR Väliasentokytkimen virityskara ja nokka ajosuunta AUKI (WDL) Lukitustappi WSR WDL WÖL Rajakytkimen virityskara päätyasento KIINNI (WSR) Rajakytkimen virityskara päätyasento AUKI (WÖL) WSR = WÖL = WDR = WDL = Rajakytkin, päätyasento kiinni, myötäpäivään Rajakytkin, päätyasento auki, vastapäivään Väliasentokytkin DUO, ajosuunta myötäpäivään Väliasentokytkin DUO, ajosuunta vastapäivään 10.2 Viritys ajosuunta AUKI. Aja venttiili haluttuun väliasentoon. Kierrä ruuvitaltalla ajosuunnan AUKI (kuva J-2) virityskaraa nuolen suuntaan tarkkaillen samalla nokkaa. Virityskaraa kierrettäessä kuuluu naksuttavaa ääntä. Kun nokka kääntyy kohti väliasentokytkintä (WDL) ja mikrokytkin toimii, lopeta virityskaran kiertäminen. Jos kierrät vahingossa liikaa (virityskara naksahtaa mikrokytkimen toimittua), jatka virityskaran kiertämistä samaan suuntaan ja toista prosessi.. Kierrä lukitustappia neljänneskierros, jolloin se palautuu jousen työntämänä ulos alkuperäiseen asentoon. 15

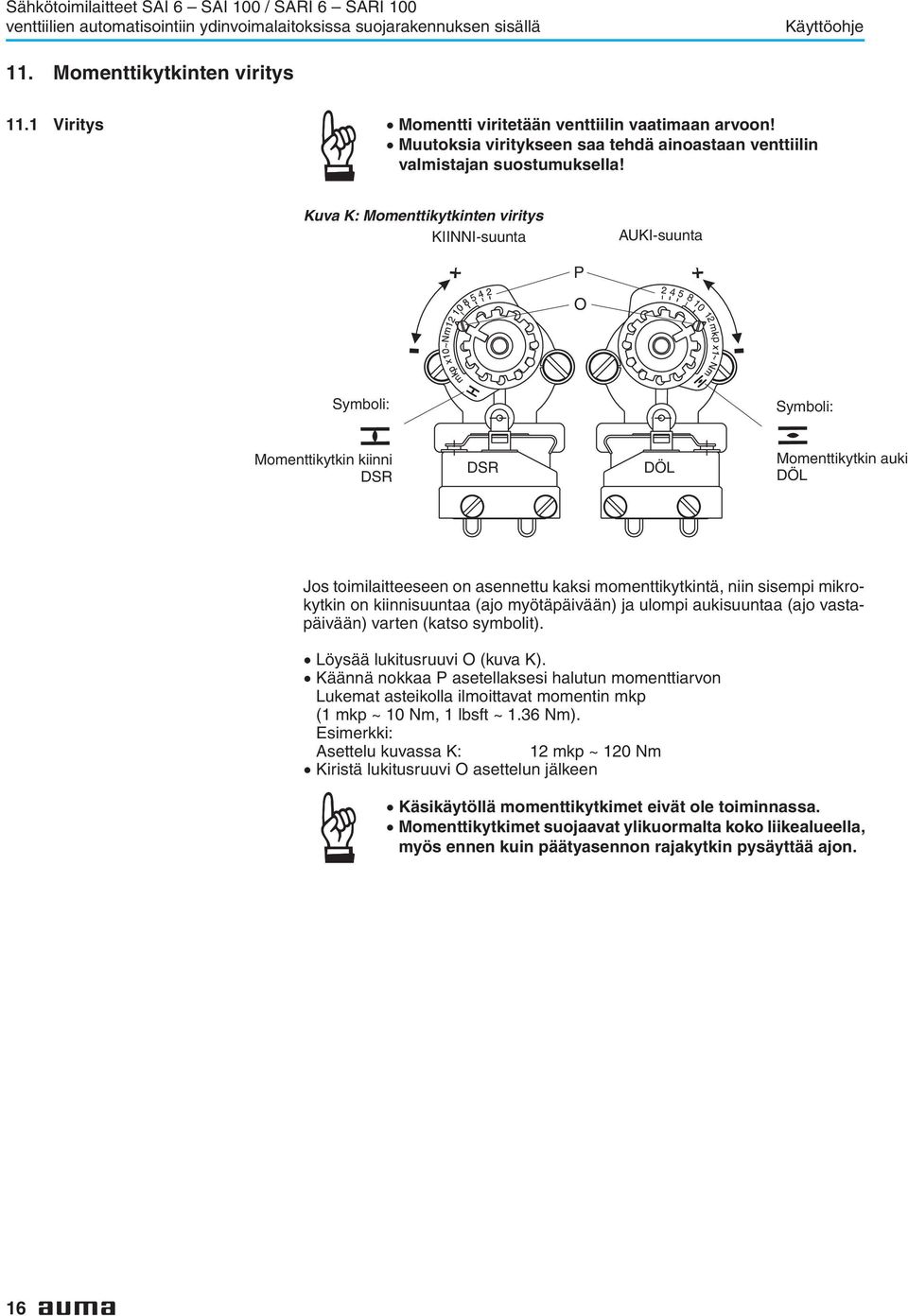

16 p Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 11. Momenttikytkinten viritys 11.1 Viritys. Momentti viritetään venttiilin vaatimaan arvoon! Muutoksia viritykseen saa tehdä ainoastaan venttiilin valmistajan suostumuksella! Kuva K: Momenttikytkinten viritys KIINNI-suunta AUKI-suunta P O Symboli: Symboli: Momenttikytkin kiinni DSR DSR DÖL Momenttikytkin auki DÖL Jos toimilaitteeseen on asennettu kaksi momenttikytkintä, niin sisempi mikrokytkin on kiinnisuuntaa (ajo myötäpäivään) ja ulompi aukisuuntaa (ajo vastapäivään) varten (katso symbolit).. Löysää lukitusruuvi O (kuva K).. Käännä nokkaa P asetellaksesi halutun momenttiarvon Lukemat asteikolla ilmoittavat momentin mkp (1 mkp ~ 10 Nm, 1 lbsft ~ 1.36 Nm). Esimerkki: Asettelu kuvassa K: 12 mkp ~ 120 Nm. Kiristä lukitusruuvi O asettelun jälkeen. Käsikäytöllä momenttikytkimet eivät ole toiminnassa. Momenttikytkimet suojaavat ylikuormalta koko liikealueella, myös ennen kuin päätyasennon rajakytkin pysäyttää ajon. 16

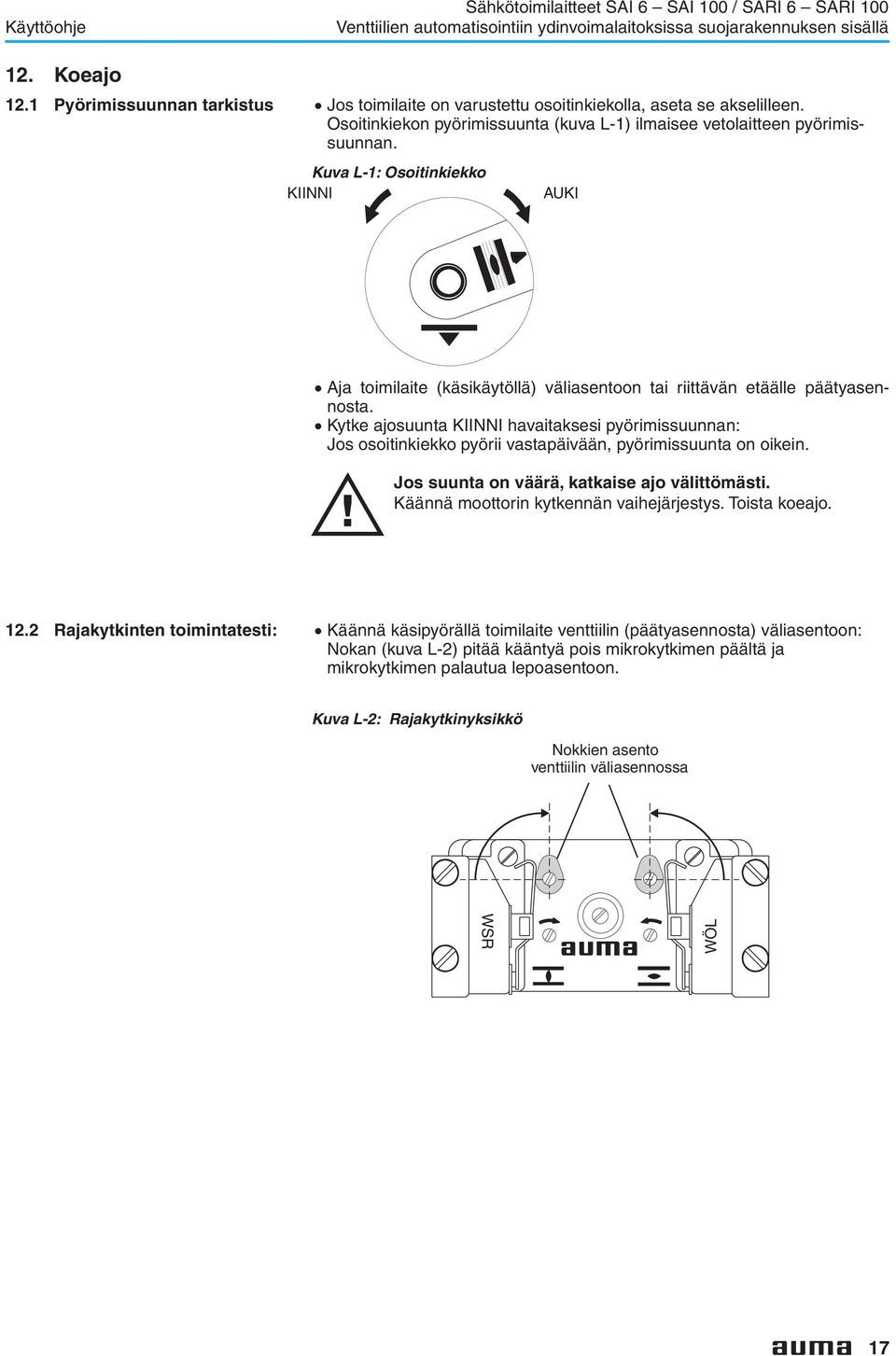

17 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä 12. Koeajo 12.1 Pyörimissuunnan tarkistus. Jos toimilaite on varustettu osoitinkiekolla, aseta se akselilleen. Osoitinkiekon pyörimissuunta (kuva L-1) ilmaisee vetolaitteen pyörimissuunnan. Kuva L-1: Osoitinkiekko KIINNI AUKI. Aja toimilaite (käsikäytöllä) väliasentoon tai riittävän etäälle päätyasennosta.. Kytke ajosuunta KIINNI havaitaksesi pyörimissuunnan: Jos osoitinkiekko pyörii vastapäivään, pyörimissuunta on oikein. Jos suunta on väärä, katkaise ajo välittömästi. Käännä moottorin kytkennän vaihejärjestys. Toista koeajo Rajakytkinten toimintatesti:. Käännä käsipyörällä toimilaite venttiilin (päätyasennosta) väliasentoon: Nokan (kuva L-2) pitää kääntyä pois mikrokytkimen päältä ja mikrokytkimen palautua lepoasentoon. Kuva L-2: Rajakytkinyksikkö Nokkien asento venttiilin väliasennossa WSR WÖL 17

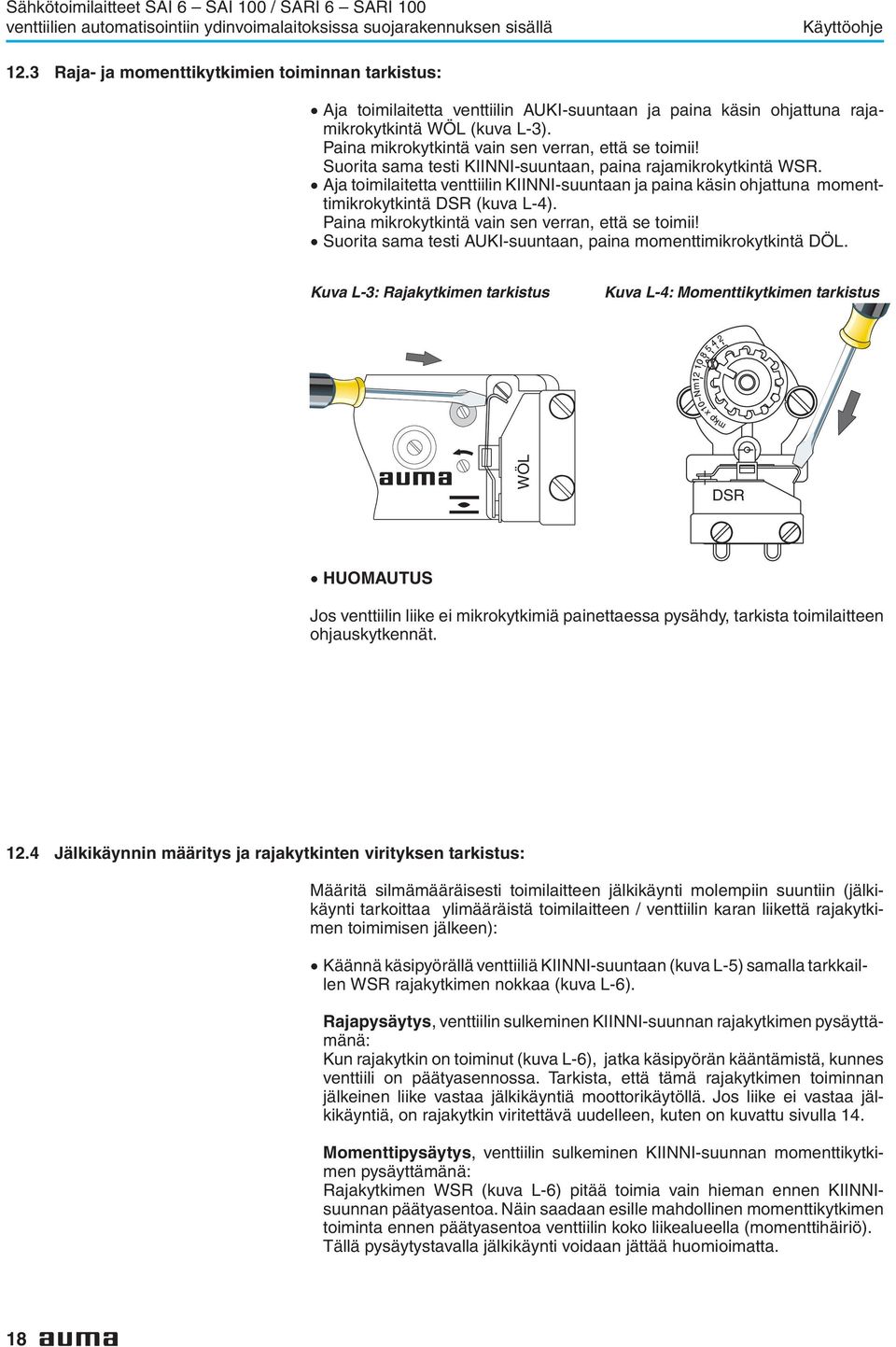

18 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 12.3 Raja- ja momenttikytkimien toiminnan tarkistus:. Aja toimilaitetta venttiilin AUKI-suuntaan ja paina käsin ohjattuna rajamikrokytkintä WÖL (kuva L-3). Paina mikrokytkintä vain sen verran, että se toimii! Suorita sama testi KIINNI-suuntaan, paina rajamikrokytkintä WSR.. Aja toimilaitetta venttiilin KIINNI-suuntaan ja paina käsin ohjattuna momenttimikrokytkintä DSR (kuva L-4). Paina mikrokytkintä vain sen verran, että se toimii!. Suorita sama testi AUKI-suuntaan, paina momenttimikrokytkintä DÖL. Kuva L-3: Rajakytkimen tarkistus Kuva L-4: Momenttikytkimen tarkistus WÖL DSR. HUOMAUTUS Jos venttiilin liike ei mikrokytkimiä painettaessa pysähdy, tarkista toimilaitteen ohjauskytkennät Jälkikäynnin määritys ja rajakytkinten virityksen tarkistus: Määritä silmämääräisesti toimilaitteen jälkikäynti molempiin suuntiin (jälkikäynti tarkoittaa ylimääräistä toimilaitteen / venttiilin karan liikettä rajakytkimen toimimisen jälkeen):. Käännä käsipyörällä venttiiliä KIINNI-suuntaan (kuva L-5) samalla tarkkaillen WSR rajakytkimen nokkaa (kuva L-6). Rajapysäytys, venttiilin sulkeminen KIINNI-suunnan rajakytkimen pysäyttämänä: Kun rajakytkin on toiminut (kuva L-6), jatka käsipyörän kääntämistä, kunnes venttiili on päätyasennossa. Tarkista, että tämä rajakytkimen toiminnan jälkeinen liike vastaa jälkikäyntiä moottorikäytöllä. Jos liike ei vastaa jälkikäyntiä, on rajakytkin viritettävä uudelleen, kuten on kuvattu sivulla 14. Momenttipysäytys, venttiilin sulkeminen KIINNI-suunnan momenttikytkimen pysäyttämänä: Rajakytkimen WSR (kuva L-6) pitää toimia vain hieman ennen KIINNIsuunnan päätyasentoa. Näin saadaan esille mahdollinen momenttikytkimen toiminta ennen päätyasentoa venttiilin koko liikealueella (momenttihäiriö). Tällä pysäytystavalla jälkikäynti voidaan jättää huomioimatta. 18

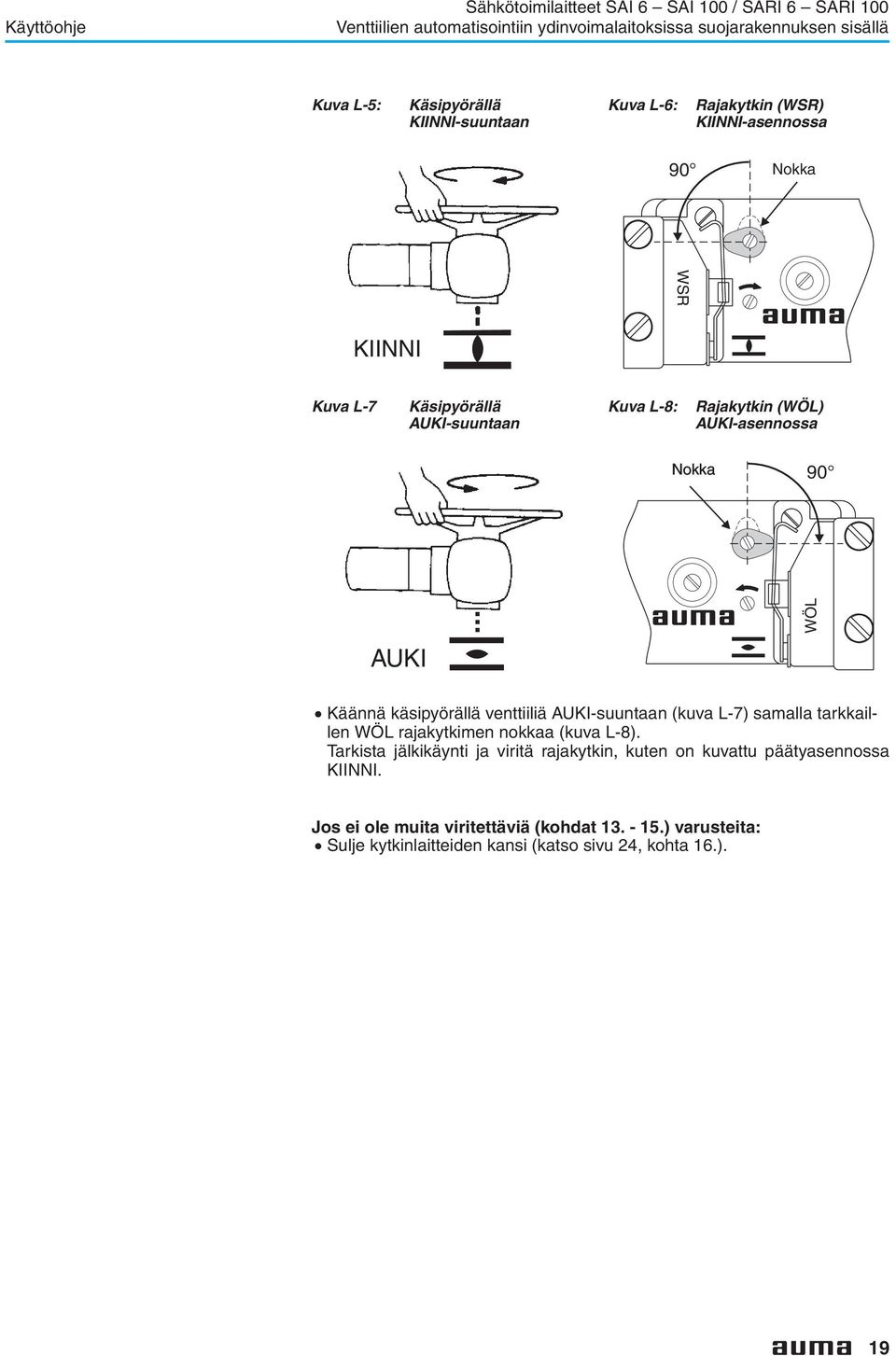

19 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Kuva L-5: Käsipyörällä KIINNI-suuntaan Kuva L-6: Rajakytkin (WSR) KIINNI-asennossa 90 Nokka WSR KIINNI Kuva L-7 Käsipyörällä AUKI-suuntaan Kuva L-8: Rajakytkin (WÖL) AUKI-asennossa Nokka 90 AUKI WÖL. Käännä käsipyörällä venttiiliä AUKI-suuntaan (kuva L-7) samalla tarkkaillen WÖL rajakytkimen nokkaa (kuva L-8). Tarkista jälkikäynti ja viritä rajakytkin, kuten on kuvattu päätyasennossa KIINNI. Jos ei ole muita viritettäviä (kohdat ) varusteita:. Sulje kytkinlaitteiden kansi (katso sivu 24, kohta 16.). 19

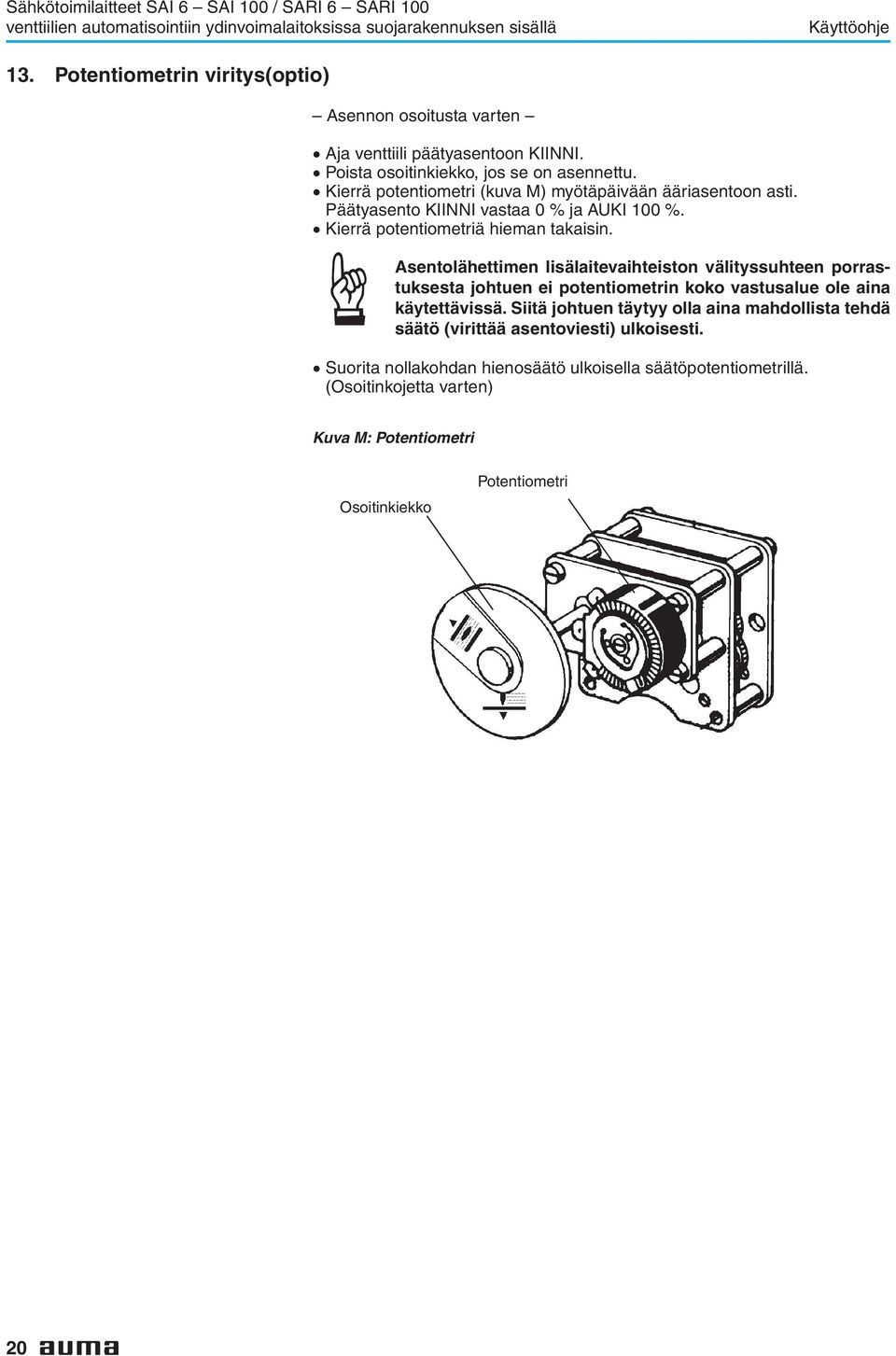

20 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 13. Potentiometrin viritys(optio) Asennon osoitusta varten Aja venttiili päätyasentoon KIINNI. Poista osoitinkiekko, jos se on asennettu. Kierrä potentiometri (kuva M) myötäpäivään ääriasentoon asti. Päätyasento KIINNI vastaa 0 % ja AUKI 100 %.. Kierrä potentiometriä hieman takaisin. Asentolähettimen lisälaitevaihteiston välityssuhteen porrastuksesta johtuen ei potentiometrin koko vastusalue ole aina käytettävissä. Siitä johtuen täytyy olla aina mahdollista tehdä säätö (virittää asentoviesti) ulkoisesti.. Suorita nollakohdan hienosäätö ulkoisella säätöpotentiometrillä. (Osoitinkojetta varten) Kuva M: Potentiometri Osoitinkiekko Potentiometri 20

21 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä 14. RWG-asentolähettimen viritys (optio) Asennon osoitusta tai säätöpiirin takaisinkytkentää varten RWG-asentolähetintä voidaan käyttää vain normaaliolosuhteissa. Ei ole luokiteltu käytettäväksi DBE-olosuhteissa. Sen jälkeen, kun toimilaite on asennettu venttiilille, tarkista viritys mittaamalla ulostulovirta (katso kohta 14.1 tai 14.2) ja suorita mahdollisesti tarvittava jälkisäätö. Tabulukko 6: Tekniset tiedot RWG 1001 Sisäinen kytkentä KSA _ Ulostulovirta I a 0 20 ma, 4 20 ma ulkoinen syöttö Syöttöjännite U v 24 V DC, ± 15 % stabiloitu Maksimi I 35 ma ulostulovirralla 20 ma virranotto Maksimi kuorma R B 600 Ω Kuva N-1: 2-johdinkytkentä 3-/ 4-johdinkytkentä 24 V DC mA R B Ulkoinen liitäntä X K /4-20 ma R B 0V 24 V DC RWG 1001 RWG 1001 PSU U N 4,7 kω Toimilaite 4,7 kω Toimilaite 21

22 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 14.1 Viritys, 2-johdinkytkentä 4 20 ma ja 3- /4-johdinkytkentä 0 20 ma Kytke jännite asentolähettimelle. Aja venttiili päätyasentoon KIINNI.. Poista osoitinkiekko, jos se on asennettu. Kytke ampeerimittari 0 20 ma (katso kytkentäkaavio). Virtapiirin (ulkoinen kuormitus) pitää olla suljettu (maks. silmukkavastus R B ), tai vastaavien liittimen napojen (katso kytkentäkaavio) pitää olla oikosuljettu, muutoin virta-arvo ei ole mitattavissa.. Kierrä potentiometrin virityskaraa (A) myötäpäivään ääriasentoon asti. Kuva N-2: RWG-asentolähetin P1 P2 A. Kierrä potentiometriä(p1) myötäpäivään kunnes ulostulovirta alkaa kasvaa Kierrä potentiometriä (P1) takaisin, kunnes saavutetaan: 3- tai 4-johdinkytkentä: n. 0.1 ma 2-johdinkytkentä: n. 4.1 ma Tämä varmistaa, että signaali pysyy nollapisteen yläpuolella. Aja venttiili päätyasentoon AUKI.. Säädä potentiometrillä (P2) virta 20 ma:iin. Aja venttiili päätyasentoon KIINNI ja tarkista minimiarvo (0.1 ma tai 4.1 ma). Tarvittaessa korjaa viritystä. Jos haluttuihin virta-arvoihin ei päästä, tarkista lisälaitevaihteiston valinta. 22

23 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä 14.2 Viritys, 3- / 4- johdinkytkentä 4 20 ma Kytke jännite asentolähettimelle. Aja venttiili päätyasentoon KIINNI.. Poista osoitinkiekko, jos se on asennettu. Kytke ampeerimittari 0 20 ma (katso kytkentäkaavio). Virtapiirin (ulkoinen kuormitus) pitää olla suljettu (maks. silmukkavastus R B ), tai vastaavien liittimen napojen (katso kytkentäkaavio) pitää olla oikosuljettu, muutoin virta-arvo ei ole mitattavissa.. Kierrä potentiometrin virityskaraa (A) myötäpäivään ääriasentoon asti. Kuva N-2: RWG-asentolähetin P1 P2 A Kierrä potentiometriä(p1)myötäpäivään kunnes ulostulovirta alkaa kasvaa Kierrä potentiometriä (P1) takaisin, kunnes saavutetaan 0.1 ma. Aja venttiili päätyasentoon AUKI. Säädä potentiometrillä (P2) virta 16 ma:iin. Aja venttiili päätyasentoon KIINNI. Säädä potentiometrillä (P1) virta 0.1 ma:sta 4 ma:iin. Tällä tavalla suoritettuna ulostulovirta asettuu välille 4 20 ma.. Aja venttiili molempiin päätyasentoihin vielä uudelleen ja tarkista arvot. Jos tarpeen, korjaa viritystä. Mikäli maksimaaliseen virta-arvoon ei päästä, tarkista lisälaitevaihteiston valinta. 23

24 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 15. Mekaanisen asennonosoittimen viritys (optio) Tehtaalla on asennettu toimilaitteen sisään välityssuhteeltaan sopiva alennusvaihteisto. Mikäli jälkeenpäin toimilaitteen kierrokset / isku muuttuu, on ehkä tarpeen vaihtaa myös alennusvaihteisto. Asenna osoitinkiekko akselille. Aja venttiili päätyasentoon KIINNI. Kierrä alempaa osoitinkiekkoa (kuva P1) kunnes merkki KIINNI on kannen osoitinmerkin kohdalla (kuva P-2).. Aja venttiili päätyasentoon AUKI. Pidä kiinni alemmasta osoitinkiekosta ja kierrä ylempää, merkillä AUKI varustettua kiekkoa, kunnes merkki on kannen osoitinmerkin kohdalla. Kuva P-1: Osoitinkiekko Kuva P-2: Merkki Osoitinkiekko pyörii n. 270 ajettaessa AUKI-asennosta KIINNI-asentoon tai päinvastoin. 16. Kytkinyksikön kannen sulkeminen Puhdista kannen ja rungon tiivistepinnat. Tarkista O-renkaan kunto.. Levitä ohut kerros hapotonta rasvaa (esim. vaseliinia) tiivistepinnoille. Aseta kansi paikoilleen ja kiristä ruuvit tasaisesti ristiin. Tarkista käyttöönoton jälkeen toimilaitteesta mahdolliset maalausvauriot. Jos maalipintaan on tullut vaurioita, ne täytyy paikata korrosion estämiseksi. 24

25 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä 17. Kotelointiluokka IP 68 Kuvaus DIN EN mukaan valmistajan ja käyttäjän tulee sopia olosuhteista kotelointiluokan IP 68 vaatimusten saavuttamiseksi. IP68 kotelointiluokan mukaiset AUMA toimilaitteet ja ohjausyksiköt on AUMA valmistanut seuraaviin vaatimuksiin: Maksimi 72 tuntia upotettuna veteen enintään 6m syvyyteen. Enintään 10 käyntiliikettä upotuksen aikana Säätökäyttö ei ole mahdollinen upotuksen aikana Kotelointiluokka IP 68 viittaa toimilaitteen sisäisiin osiin (moottori, vaihteisto, kytkinyksikkö, ja sähköliittimet). Monikierrostoimilaitteissa täytyy ottaa huomioon: Vetolaitteiden A ja AF (karamutteri) kanssa ei voida estää sitä, että vesi tulee upotuksen aikana sisään venttiilin karaa pitkin toimilaitteen onttoon pääakseliin. Tästä seuraa korroosiota. Vesi menee myös vetolaitteen A painelaakereihin aiheuttaen korroosiota ja vahinkoa laakereille. Vetolaitteita A ja AF ei sen vuoksi tulisi käyttää. Tarkastus Kaapeliläpiviennit Käyttöönotto Upoksissa olon jälkeen IP68 kotelointiluokan AUMA toimilaitteet ja ohjausyksiköt käyvät läpi tehtaalla rutiinin mukaisen tiiveystestauksen.. Jotta moottorin ja ohjauskaapeleiden läpiviennit olisivat oikeanlaiset, on käytettävä IP68-luokan mukaisia, kaapelin ulkohalkaisijaan sopivia kaapelitiivisteitä. Toimilaitteet ja ohjausyksiköt toimitetaan vakiona ilman kaapelitiivisteitä. Toimitusta varten läpiviennit varustetaan kierteellisillä sulkutulpilla. AUMA voi toimittaa kaapelitiivisteet lisämaksusta, jos ne tilataan erikseen. Tätä varten on ilmoitettava kaapeleiden ulkohalkaisija. Kaapelitiivisteiden tulee olla kierteellä varustettua mallia ja toimilaitteen rungon ja kaapelitiivisteen välissä on käytettävä O-rengasta.. On suositeltavaa tiivistää kierteet nestemäisellä tiivisteaineella (Loctite tai vastaava). Käyttöönotossa on huomioitava seuraavaa: Rungon ja kansien tiivistepintojen on oltava puhtaat Kansien O-renkaat eivät saa olla vahingoittuneita Tiivistepinnoille on levitettävä ohut kerros hapotonta rasvaa Kansien ruuvit tulee kiristää tiukasti ja tasaisesti. Tarkista toimilaite. Jos vettä on päässyt toimilaitteen sisään, kuivaa toimilaite oikeaoppisesti ja tarkista sen jälkeen toimivuus. 25

26 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 18. Huolto Tarkista huollon jälkeen toimilaitteesta mahdolliset maalausvauriot. Jos vaurioita on tullut asennuksen jälkeen, ne on korjattava korroosion estämiseksi. Pieniä määriä alkuperäisväriä on saatavana AUMA:lta. AUMA monikierrostoimilaitteet vaativat vain vähän huoltoa. Edellytyksenä luotettavalle toiminnalle on oikea käyttöönotto. On myös tärkeää, että O-renkaat on asennettu kansiin oikein ja kaapelitiivisteet on kiristetty riittävän tiukasti, mikä estää lian ja kosteuden pääsyn laittteen sisälle. Seuraavia ohjeita sovelletaan AUMA-sähkötoimilaitteille, laitetyypit SAI 6 SAI 100 ja SARI 6 SARI 100, käytettäessä niitä ydinvoimaloissa suojarakennuksen sisällä. Silmämääräinen tarkastaminen Suosittelemme, että vähintään kahden vuoden välein suoritetaan kaikkien toimilaitteiden silmämääräinen tarkastus mahdollisten rasvavuotojen havaitsemiseksi. Toimintatesti Toimilaitteille pitäisi suorittaa viiden vuoden välein perusteellinen toimintatesti ja tulokset tallentaa myöhempiä tarpeita varten. Suosittelemme lisäksi: Jos toimilaitetta käytetään harvoin, suorita koeajo noin kuuden kuukauden välein. Tämä takaa jatkuvan käyttövalmiuden.. Noin kuusi kuukautta käyttöönoton jälkeen, ja sen jälkeen vuosittain, tarkista toimilaitteen ja venttiilin / vaihteen välisten ruuvien kireys. Tarvittaessa kiristä ruuveja taulukossa 2 sivulla 8 ilmoitettujen momenttien mukaan.. Vetolaitteella A varustettuihin toimilaitteisiin: puristetaan rasvapuristimella voitelunippaan mineraaliöljypohjaista yleisrasvaa (litiumsaippua EP) noin kuuden kuukauden välein (katso määrä taulukosta 3 sivulla 9). 26

27 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä 19. Voitelu Toimilaitteiden luokitus määrää, että rasvanvaihto ja elastomeeritiivisteiden vaihto on tehtävä viimeistään 12 vuoden kuluttua. Tämä perustuu keskimääräiseen ympäristön lämpötilaan 40 C. Säteilyn vaikutusta ei ole otettu tässä laskelmassa huomioon. Venttiilin karan voitelu on tehtävä erikseen. Rasvan vaihto: Valmistajan käyttämä rasva: Oest Special EP Kytke toimilaite käsikäytölle, jotta mahdolliset momentin aiheuttamat jännitykset purkautuvat. Irrota toimilaite venttiilistä.. Kierrä varovasti ulos ruuvi (osa no. 30) ja vedä käsipyörän lukituslankaa ulospäin pyörittäen samanaikaisesti käsipyörää hitaasti vastapäivään, kunnes lanka on tullut kokonaan ulos. Poista käsipyörä napoineen sitä nostamalla ja samalla hieman kiertämällä. Irrota käsipyörän suojatulppa (osa no. 028) käsipyörästä. Poista vanha rasva. Vaihteisto pitää pestä tarkoitukseen soveltuvalla liuottimella, jotta kaikki vanha rasva saadaan poistettua.. Täytä uudella rasvalla, täyttömäärät alla olevassa taulukossa. Taulukko 7 Toimilaitetyyppi: Vaihteistorasvan täyttömäärä SAI 6 SARI 6 SAI 12 SARI 12 SAI 25 SARI 25 SAI 50 SARI 50 SAI 100 SARI kg 1 kg 3 kg 3 kg 4.8 kg Vaihda käsipyörän tiivisteet. Voitele rasvalla käsipyörän navan alaosa. Aseta käsipyörä napoineen takaisin runkoon hieman pyörittäen samanaikaisesti kun painat sitä alaspäin. Varmista, ettei tiivisteen huuli vioitu sen ohittaessa pääakselin yläpään. Paina tiivisteen huuli varovasti ohi pääakselin yläpään tarkoitukseen sopivalla työkalulla. Työnnä käsipyörän lukituslanka (osa no. 30) paikoilleen pyörittäen samanaikaisesti käsipyörää hitaasti myötäpäivään. Kiinnitä ja kiristä kevyesti ruuvi (osa no. 30) takaisin paikoilleen. Aseta käsipyörän suojatulppa (osa no. 028) takaisin paikoilleen. Kierrä käsipyörää molempiin suuntiin tarkistaaksesi, että se pyörii moitteettomasti.. Kiinnitä toimilaite takaisin venttiilille. Kytke jännite ja suorita toimilaitteen koeajo. Tarkista rajakytkimien viritykset päätyasennoissa ja mikäli muuttuneet, asettele lähtötilanteen mukaisiksi. 27

28 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 20. Jätekäsittely ja kierrätys AUMA toimilaitteilla on erittäin pitkä käyttöikä. Ennen pitkää ne täytyy kuitenkin uusia. Toimilaitteet ovat moduulirakenteisia ja ne on siksi helppo purkaa, osat eritellä ja lajitella materiaalien mukaan, esim.:. elektroniikkaromu eri metallit. muoviosat rasvat ja öljyt Seuraava on voimassa yleisesti: Kerää rasvat ja öljyt talteen laitetta purettaessa. Yleisesti ottaen nämä aineet ovat haitallisia vedelle ja niitä ei pidä päästää ympäristöön. Toimita puretut materiaalit ehjään jätehuoltoastiaan tai erilliseen kierrätysastiaan materiaalien mukaan.. Ota huomioon kansalliset jätteidenkäsittelymääräykset. 21. Huolto ja koulutus AUMA:lla on tarjolla kattavat palvelut, kuten toimilaitteiden huolto ja tarkastus sekä erilaisia koulutuskursseja. AUMA toimistojen ja edustustojen osoitteet löytyvät sivulta 40 ja internetistä (www.auma.com). 28

29 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Huomautukset 29

30 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 22. Varaosapiirros- ja luettelo SA(R)I 6 SA(R)I 100 Toimilaitteen arvokilpi - Komissionumero - Laitenumero - Toimilaitteen tyyppi - Kotelointiluokka Momenttien asettelualue KIINNI / AUKI - Kierrosnopeus / toimiaika - Vaihteistorasvan tyyppi Käsipyörän varaosat, katso sivu 34 Sähköliitännän varaosat, katso sivut 32 / 33 30

31 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Huomio: Ilmoita toimilaitteen tyyppi ja komissionumero (katso toimilaitteen arvokilpi) varaosia tilattaessa. Toimitetut varaosat saattavat olla hieman eri näköisiä, kuin tässä käyttöohjeessa on esitetty. No. Nimitys 1 Runko 2 Kytkinkotelon kansi 3 Kierukka-akselin vastalevy 4 Kierukka-akselin painelevy 5 Käsikäytön kampi 6 Käsikäytön tappi, lyhyt 7 Käsikäytön tappi, pitkä 8 Käsikäytön vaihtohaarukka 9 Haarukan kynsi 10 Haarukan kynnen jousi 12 Haarukan liukunasta 13 Haarukan jousen kiinnike 14 Käsikäytön kulmavipu 15 Kammen ohjauslevy 16 Kammen jousi 17 Lukituslevy 18 Käsipyörän liukulaakeri 19 Ruuvirattaan lukkorengas 21 Kierukka-akseli 23 Pääakselin laakeripesä 24 Pääakseli 25 Pääakselin jousi 26 Kynsikytkin 27 Pääakselin ruuviratas (vain SAI/SARI6) 30 Käsipyörän lukituslanka 35 Rajakytkinkoneiston ratas 36 Laskinkoneiston vetoratas 37 Jousi 01 O-rengas (osiin 6 ja 7) 02 O-rengas (osaan 5) 03 O-rengas (osiin 31 ja O-rengas (osiin 3 ja 4) 06 O-rengas (osaan 23) 07 O-rengas (osaan 2) 013 Akselitiiviste (osaan 21) 014 Akselitiiviste (osaan 23) 017 Urakuulalaakeri 021 Lukkorengas (osaan 2.2) 022 Lukkorengas (osaan 5) 023 Lukkorengas (osaan 25) 024 Lukkorengas (osaan 23) 025 Lukkorengas (osaan 24) 027 Lukkorengas (osaan 2.6) 030 Kuusioruuvi No. Nimitys 031 Kuusioruuvi 032 Kuusioruuvi (osaan 2) 033 Linssikantaruuvi (osaan 4) 034 Kuusioruuvi 035 Lieriökantauraruuvi 038 Sokka (osaan 8) 039 Kiila (osaan 21) 041 Vilkkumikrokytkin 043 Aluslevy (osaan 5) 045 Jousialuslevy 047 Jousialuslevy 048 Lieriökantauraruuvi 052 Tukirengas (osaan 5) 056 Putkisokka (osaan 35) 058 Tähtialuslevy 2.1 Moottorin hammaspyörä 2.2 Kierukan hammaspyörä 2.3 Moottorin välilaippa 2.4 Suojalevy 2.6 Kierukan pyörä 2.7 Moottori 2.8 Tasotiiviste 2.02 Tasotiiviste 2.05 Kuusioruuvi 2.06 Jousialuslevy 2.09 Aluslevy Kuusioruuvi Jousialuslevy Lieriökantauraruuvi Jousialuslevy 3.1 Osoitinkiekko 3.5 Osoitinkiekon ikkuna 3.6 Ikkunan kehys 3.01 O-rengas 3.02 Lieriökantauraruuvi 3.03 Jousialuslevy 4.7 D-vetolaite 4.8 Vetolaitteen laippa (D+E) 4.11 Vetolaitteen laippa (A) 4.12 Karamutteri 4.13 Karamutterin säätörengas 4.21 Vetolaitteen laippa (B+C) No. Nimitys 4.23 Laakerirengas 4.24 B-vetolaitteen hylsy 4.75 E-vetolaitteen hylsy 4.05 Ruuvi 4.06 Aluslevy 4.07 Mutteri 4.09 Kuusioruuvi Jousialuslevy Kiila Jousialuslevy Pidätinruuvi Voidenippa Aksiaalineulalaakeri Laakerin vierintälevy 7.1 Mikrokytkin (raja) 7.2 Mikrokytkin (momentti) 7.05 Lieriökantauraruuvi 7.06 Jousialuslevy 9.1 Potentiometri 9.01 Lieriökantauraruuvi 9.02 Jousialuslevy 31

32 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 22.1 Sähköliitäntä riviliittimillä No. 5.1 Kehys 5.2 Kansi 5.3 Riviliitinkisko 5.01 O-rengas 125 X O-rengas 240 X Ruuvi 5.04 Ohutkaularuuvi 5.05 Kuusioruuvi 5.06 Jousialuslevy Nimitys No. Nimitys Ohjausliitin maksimi 4.0 mm Moottorin liitin maksimi. 10 mm Suojajohdinliitin maksimi 4.0 mm Suojajohdinliitin maksimi 10 mm Päätylevy Päätylevy Päätypuristin Yhdyskisko Johdinpoikkipinnat: Ohjauskaapelin johtimet enintään 4.0 mm2 Moottorikaapelin johtimet enintään 10 mm2 32

33 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä 22.2 Sähköliitäntä, AUMA pyörövastake / pistoke No. Nimitys 1 Kansi 2 Vastakerunko (koottu) 3 Pistokkeen kiinnityslevy 4 Pistokerunko 5 Vastakkeen kiinnityslevy 6 Suojamaadoitusjohdin 01 Kuusioruuvi 03 O-rengas Kuusiokoloruuvi 04 No. 05 Kuusiokoloruuvi 06 Jousialuslevy 07 Kuusiokoloruuvi 08 Jousialuslevy 09 Aluslevy 010 Kuusiokoloruuvi 011 Jousialuslevy 012 Mutteri Nimitys Johdinpoikkipinnat: Ohjauskaapelin johtimet enintään 2.5 mm2 Moottorikaapelin johtimet enintään 6 mm2 33

34 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 22.3 Käsipyörä No. Nimitys No. Nimitys 18 Liukulaakeri 28 Käsipyörän napa 29 Käsipyörä 47 Tiivisteen pidin 05 O-rengas käsipyörään 06 Kiila 010 Käsipyörän neliörengastiiviste 028 Käsipyörän tulppa 064 Tiivisteen pitimen O-rengas 066 Lukkorengas 014 Säteistiiviste SAI 6 Neliörengastiiviste SAI 12 SAI

35 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä 22.4 AF-vetolaite No. Nimitys 1 Liitäntälaippa, toimilaitteen puoli 2 Liitäntälaippa, venttiilin puoli 3 Pääakseli 4 Karamutteri 5 Laakereiden lukitusmutteri (jousivoiman alavaste) 6 Painerengas 7 Painerengas (KIINNI-asennon jousikuormalle) No. 01 Painelaakeri 03 Rengasjousi 04 Pidätinruuvi 05 Kuusioruuvi 06 Jousialuslevy 07 Kuusioruuvi 08 Jousialuslevy Nimitys 35

36 Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Käyttöohje 23. Varaosapiirros ja -luettelo, tiivisteet toimilaitteille SA(R)I 6 SA(R)I

37 Käyttöohje Sähkötoimilaitteet SAI 6 SAI 100 / SARI 6 SARI 100 Venttiilien automatisointiin ydinvoimalaitoksissa suojarakennuksen sisällä Tiivistesarja S1 (iso) Tämä sarja sisältää kaikki toimilaitteen tiivisteet Osa No. Nimitys SAI 6 SAI 12 SAI 25 / SAI 50 SAI 100 Mitat Art. No.: Z Kpl Mitat Art.-Nr. Z Kpl Mitat Art.-Nr. Z Kpl Mitat Art.-Nr. Z Kpl 01 O-rengas 8 x 2 D O-rengas 18 x 4.5 D O-rengas (momenttikoneiston laippa) 26,7 x 1.78 D O-rengas 32 x 2 D ) O-rengas 67 x 4 D O-rengas 115 x 3 D O-rengas 180 x 3 D ) Neliörengas x 3.53 K ) Säteistiiviste BABSL 10 x 20 x 6 D Säteistiiviste BABSL 12 x 22 x 6 D x 2 D x 4,5 D x 1.78 D x 2 D x 4 D x 3 D x 3 D x 5.33 K BABSL 10 x 20 x 6 D BABSL 12 x 22 x 6 D Neliörengas x 1.78 K Säteistiiviste BABSL 35 x 52 x 6 D ) O-rengas x 2.62 D x 2 D x 4,5 D x 1.78 D x 2.5 D x 5 D x 3 D x 4 D x 5.33 K BABSL 10 x 20 x 6 D BABSL 17 x 28 x 6 D x 3.53 K x 2 D x 4.5 D x 1.78 D x 3 D x 5 D x 3.53 D x 4 D x 5.33 K BABSL 10 x 20 x 6 D BABSL 20 x 35 x 6 D x 3.53 K x 2 D x 2 D x 3 D Tasotiiviste Z Z Z Z Tasotiiviste Z Z Z Z Tasotiiviste Z Z Z Z O-rengas 74 x 3 D ) / O-rengas ) (sähköliitäntä) 1) O-rengas (sähköliitäntä) ) O-rengas (sähköliitäntä) 01 O-rengas (momenttikytkinkoneistoon) 03 O-rengas (rajakoneiston laippa) 1) O-rengas (käsipyörän kulmavaihtde) 1) O-rengas (käsipyörän kulmavaihde) 1) O-rengas (käsipyörän kulmavaihde) 152 x 3.53 D x 2 D x 4 D x 2 D x 1.78 D x 3 D x 3.53 D x 2 D x 4 D x 2 D x 1.78 D x 3 D x 3.53 D x 2 D x 4 D x 2 D x 1.78 D x 2.5 D x 3 D x 3 D Huomioitava tiivisteiden varastoinnissa: Varastointilämpötila + 5 C C kosteus enintään 65 % Suojattava valolta, erityisesti suoralta auringon valolta ja fluorisoivalta valolta Suojattava hapelta ja otsonilta Suojattava liuottimilta, polttonesteiltä, kemikaaleilta jne. 1) ei näy varaosapiirroksessa 1 74 x 3 D x 3.53 D x 2 D x 4 D x 2 D x 1.78 D x 2.5 D x 3 D x 3 D
