SH FI. Asennusohje SH 7 - SH 28. Perehdy näihin ohjeisiin huolellisesti ennen asennusta, käyttöönottoa, tai huoltoa

Koko: px
Aloita esitys sivulta:

Download "SH01 1410 FI. Asennusohje SH 7 - SH 28. Perehdy näihin ohjeisiin huolellisesti ennen asennusta, käyttöönottoa, tai huoltoa"

Transkriptio

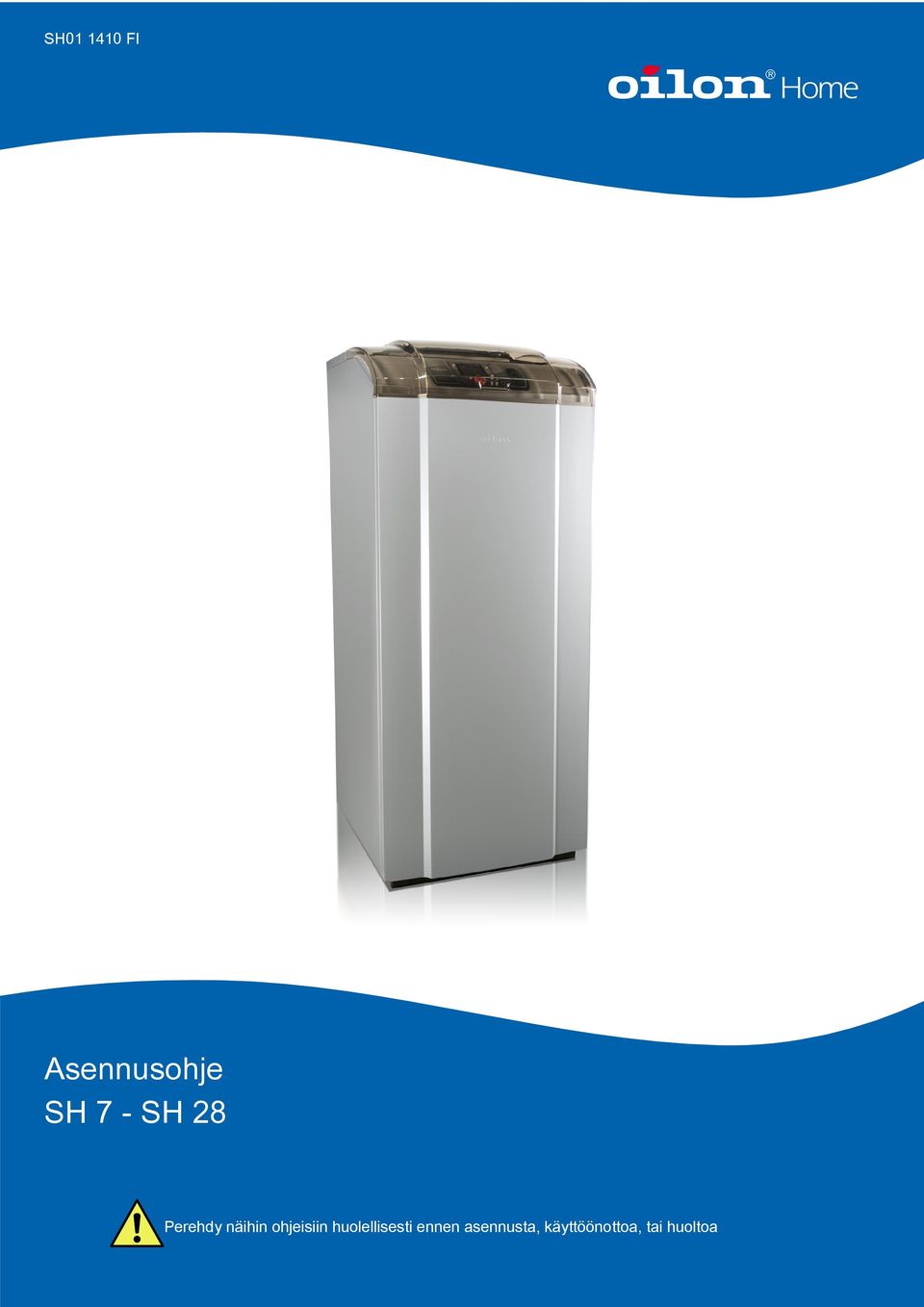

1 SH FI Asennusohje SH 7 - SH 28 Perehdy näihin ohjeisiin huolellisesti ennen asennusta, käyttöönottoa, tai huoltoa

2

3 Sisältö 1. Johdanto 1.1. Varoitukset Kuljetus ja säilytys Toimitussisältö, lisävarusteet ja lisätarvikkeet Maalämpöpumpun toimintaperiaate Mitoitus Asennus 2.1. Asennuspaikan vaatimukset Mitat ja yhteet Keruuputkiston asennus Putkituskaaviot Suodattimien asentaminen Lämmityspiirien ja käyttöveden kytkentä Sähkökytkennät Maapiirin täyttö Lämmitysverkoston täyttö Yhdistäminen rakennuksen viilennykseen Käyttöönotto 3.1. Kytkimet ja sulakkeet Alkutilanne Ensikäynnistys Hälytys-relelähdön asettaminen Aurinkokeräimen kytkentä Kaukosäätimen yhdistäminen Kaukosäätimen käyttö sisätilan lämpötila-anturina Käyttö 4.1. Ohjausjärjestelmä Ohjauspaneeli Asetusten muuttaminen Käyttäjätason muuttaminen Kielen asettaminen Ajan ja päivämäärän asettaminen Lämmityskäyrän säätäminen Käyttöveden asetukset Lämmitystavan ja käyttöveden lämmityksen valinta Pakkolataus Hälytysten ja virheilmoitusten kuittaus Sähkövastusten asetukset Asetusten tallentaminen uusiksi oletusarvoiksi Huonelämpötilan säätäminen kaukosäätimellä Ohjausrivit SH FI 1 (45)

4 5. Huolto 5.1. Keruupiirin suodattimen puhdistaminen Reletesti Vianetsintä Tekniset tiedot 6.1. Tekniset tiedot (45) SH FI

5 1. Johdanto 1.1. Varoitukset Perehdy tähän ohjeeseen huolellisesti ennen kuin asennat, säädät, tai huollat laitetta. Noudata annettuja ohjeita. Kirjassa on seuraavanlaisia varoituksia: Ole varovainen. Tämä sanoma ilmaisee, että laitteen ohjeiden vastainen käyttö voi vahingoittaa sinua. Ole tarkkana. Varoitus ilmaisee, että laitteen ohjeiden vastainen käyttö voi vahingoittaa laitteen komponenttia, laitetta tai ympäristöä. Lue tämä ohje. Huomautus sisältää tärkeää tietoa Kuljetus ja säilytys Kuljeta ja säilytä lämpöpumppu pystysuorassa asennossa. Vie lämpöpumppu asennuspaikalle kuljetusalustalla. Tarvittaessa käytä nokkakärryjä lämpöpumpun siirtämiseen. Lämpöpumppua saa nostaa nokkakärryillä ainoastaan laitteen takaosasta. Tilapäisesti voit asettaa pumpun kyljelleen kuljetettaessa sitä asennuspaikalle Toimitussisältö, lisävarusteet ja lisätarvikkeet Vakiotoimituksen sisältö Lämpöpumpun vakiotoimitussisältöön kuuluu: SH FI 3 (45)

6 lämpöpumppu lauhdutinpiirin pumppu maakiertopiirin pumppu ulkolämpötila-anturi lämpötila-anturi lämmityspiirin menovedelle 3 lämpötila-anturia varaajille asennus- ja käyttöohje, sähkökytkentäkaavio asennus-, käyttöönotto- ja takuupöytäkirja huoltovihko. Lisävarusteet Vakiotoimitussisällön lisäksi laitteen valmistajalta voi tilata seuraavia lisävarusteita: tulistusvaihdin-paketti (sisältää vaihtimen, tulistinkiertopumpun ja letkut) alijäähdytin-paketti (sisältää vaihtimen, kiertopumpun ja letkut) langallinen tai langaton kaukosäädin sisältäen huonelämpötila-anturin Smartweb -liitäntä. Lisätarvikkeita Riippuen kohteesta johon lämpöpumppu asennetaan, saatetaan tarvita erilaisia lisälaitteita ja tarvikkeita. Muun muassa seuraavia tarvikkeita voidaan laitteen valmistajalta erikseen tilata: maakiertopiirin kalvopaisunta-astia maakiertopiirin varoventtiili lämmityspiirin kalvopaisunta-astia lämmityspiirien 3- tai 4-tieventtiilit lämpöpumpun ulkopuoliset sähkökaapelit lämmitysjärjestelmän paisunta-astia lämmityspiirien kiertopumput käyttöveden sekoitusventtiili lämmitysjärjestelmän varoventtiili (1,5 bar) lämmitysjärjestelmän painemittari (0 4 bar) maakiertopiirin painemittari (0 4 bar) maakiertopiirin ja lämmityspiirin roskanerottimet lauhduttimen ja höyrystimen kytkentäletkut ja kytkentäletkujen tiivisteet putket ja putkivarusteet Maalämpöpumpun toimintaperiaate Maalämpöpumppu on laite, joka käyttää maaperään sitoutunutta lämpöenergiaa lämmön tuottamiseen. 4 (45) SH FI

7 B A C RE15 ver Höyrystin 2. Kompressori 3. Lauhdutin 4. Paisuntaventtiili A. Keruupiiri B. Kylmäainepiiri C. Lämmityspiiri Lämpöpumpussa tai sen kautta kiertää kolme erilaista suljettua kiertoa: keruupiiri kylmäainepiiri lämmityspiiri Lämpöpumpun toiminta perustuu lämpöpumpussa kiertävän kylmäaineen höyrystymiseen ja lauhtumiseen. Keruupiiri kerää maaperään sitoutunutta lämpöenergiaa. Kun piirissä kiertävä liuos menee piiriin höyrystimeltä, se on erittäin kylmää. Keruupiirissä kulkiessaan se sitoo itseensä maaperään sitoutunutta lämpöenergiaa, jolloin liuoksen lämpötila nousee. Liuoksen kierto päättyy takaisin höyrystimelle, missä se luovuttaa keräämänsä lämpöenergian höyrystimen ja lauhduttimen välillä kiertävälle kylmäaineelle. Kun kylmäaine on höyrystimellä, se on keruupiirissä kiertävää liuosta kylmempää, jotta lämmönsiirto liuoksesta kylmäaineeseen voisi tapahtua. Vastaanotettuaan liuoksen keräämän lämpöenergian kylmäaineen lämpötila nousee niin korkeaksi, että se kaasuuntuu. Höyrystynyt kylmäaine kulkee seuravaksi kompressoriin, jossa se puristuu korkeampaan paineeseen. Samalla kun kylmäaineen paine nousee, myös sen lämpötila nousee. Seuraavaksi korkeapaineinen kylmäaine (kuumakaasu) kulkee lauhduttimeen. Lauhduttimella kuumakaasu luovuttaa lämpöenergiansa lämmitysverkoston veteen, jolloin se lauhtuu takaisin nestemäiseen olomuotoon. SH FI 5 (45)

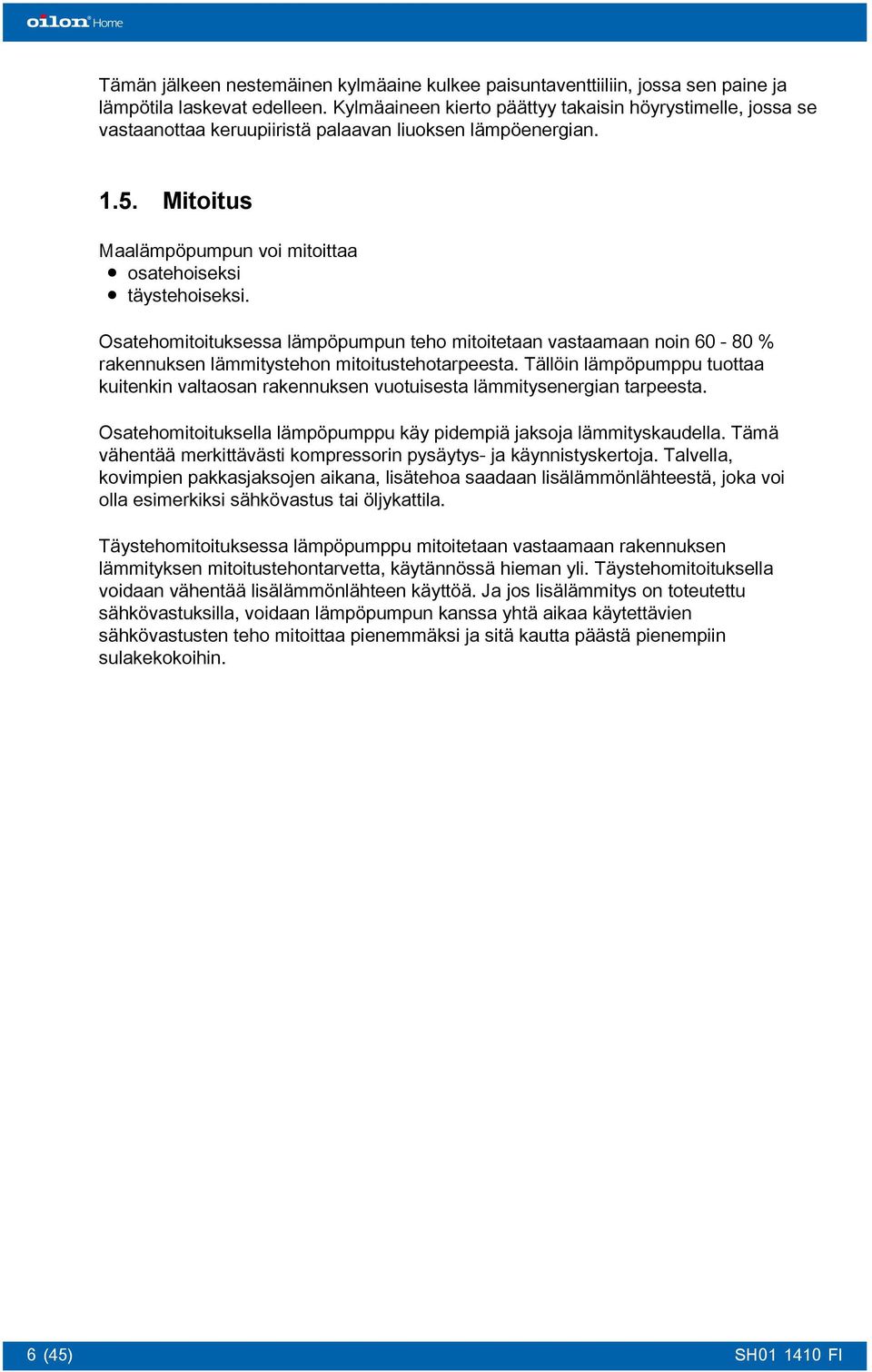

8 Tämän jälkeen nestemäinen kylmäaine kulkee paisuntaventtiiliin, jossa sen paine ja lämpötila laskevat edelleen. Kylmäaineen kierto päättyy takaisin höyrystimelle, jossa se vastaanottaa keruupiiristä palaavan liuoksen lämpöenergian Mitoitus Maalämpöpumpun voi mitoittaa osatehoiseksi täystehoiseksi. Osatehomitoituksessa lämpöpumpun teho mitoitetaan vastaamaan noin % rakennuksen lämmitystehon mitoitustehotarpeesta. Tällöin lämpöpumppu tuottaa kuitenkin valtaosan rakennuksen vuotuisesta lämmitysenergian tarpeesta. Osatehomitoituksella lämpöpumppu käy pidempiä jaksoja lämmityskaudella. Tämä vähentää merkittävästi kompressorin pysäytys- ja käynnistyskertoja. Talvella, kovimpien pakkasjaksojen aikana, lisätehoa saadaan lisälämmönlähteestä, joka voi olla esimerkiksi sähkövastus tai öljykattila. Täystehomitoituksessa lämpöpumppu mitoitetaan vastaamaan rakennuksen lämmityksen mitoitustehontarvetta, käytännössä hieman yli. Täystehomitoituksella voidaan vähentää lisälämmönlähteen käyttöä. Ja jos lisälämmitys on toteutettu sähkövastuksilla, voidaan lämpöpumpun kanssa yhtä aikaa käytettävien sähkövastusten teho mitoittaa pienemmäksi ja sitä kautta päästä pienempiin sulakekokoihin. 6 (45) SH FI

9 2. Asennus 2.1. Asennuspaikan vaatimukset Yleiset vaatimukset Noudata lämpöpumpun asennuksessa paikallisia rakennusohjeita ja -määräyksiä. Noudata lämpöpumpun asennuksessa seuraavia suosituksia ja vaatimuksia: Tilassa, johon pumppu asennetaan, on oltava lattiakaivo. Asennustilan lämpötilan tulee olla 10 C 40 C. Asenna laite tasaiselle alustalle ja varmista, että se on vaakasuorassa. Laitteen pohjassa olevilla säätöjaloilla voit hienosäätää laitteen asentoa. Varmista, että lattiarakenteet kestävät pumpun painon. Varmista, että laite ei kosketa ympäröiviä pystypintoja. Lämpöpumppu on suojattava valumisvedeltä ja lialta. Asennuspaikan olisi hyvä sijaita erillisessä teknisessä tilassa, josta ääni ei pääse kantautumaan asuintiloihin. Tilavaatimukset Vakiotoimituksessa, kaikki liitännät ovat lämpöpumpun oikealla sivulla, paitsi malleissa SH 20 ja SH 28 liuospiirin yhteet ovat lämpöpumpun vasemmalla sivulla. Jätä riittävästi tilaa lämpöpumpun ympärille asennus-, käyttö- ja huolto-toimenpiteitä varten. Alla on lueteltu minimivaatimukset lämpöpumpun ympärille jätettävästä tilasta. SH FI 7 (45)

10 GTISR ver. 1 1 lämpöpumppu c (oikealle) 2 varaaja d (eteen) a (vasemmalle) b (taakse) 100 mm tai 500 mm jos lämmönkeruupiirin yhteet vasemmalla 100 mm e (yläpuolelle) 500 mm 500 mm 400 mm 8 (45) SH FI

11 2.2. Mitat ja yhteet Lämmönkeruupiiri sisään (SH 7 SH 1 16) 28 mm Tulistin ulos 2 28 mm Varaaja ulos 3 28 mm Varaaja paluu 4 28 mm Lämmönkeruupiiri ulos (SH 7 SH 5 16) 28 mm 6 Alijäähdytin ulos (lisävaruste) 7 Alijäähdytin sisään (lisävaruste) Lämmönkeruupiiri sisään (SH 20 ja 8 SH 28) 35 mm Lämmönkeruupiiri ulos (SH 20 ja SH 9 28) 35 mm SHconns ver Keruuputkiston asennus Jos keruupiirissä on kaksi tai useampia eripituisia rinnakkaisia lenkkejä, asenna putkistoon linjasäätöventtiilit, jotta rinnakkaisten putkistojen paluulämpötilat saadaan yhtä suuriksi. Paisunta-astia tulisi mieluiten asentaa putkiston korkeimpaan kohtaan pystysuoran osuuden jatkeeksi, jotta putkistossa oleva ilma kertyy astiaan mahdollisimman tehokkaasti. Asenna maakeruupiirin paluuputkeen erillinen suodatin, jotta putkeen asennuksen aikana mahdollisesti päätynyt roska ei pääse lämpöpumpun höyrystimelle asti. Asenna suodattimen molemmin puolin sulkuventtiilit, jotta voit puhdistaa suodattimen myös käytön aikana. Ilmauksen helpottamiseksi keruupiirin maahan menevään osaan on hyvä asentaa ilmausyhde. SH FI 9 (45)

12 Keruuputkiston asennus maahan Putket upotetaan maahan noin 1,0 1,2 metrin syvyyteen. Rinnakkaisten putkilenkkien etäisyys toisistaan tulee olla vähintään 1,5 metriä. Tarvittava putkipituus mitoitetaan jokaiseen kohteeseen erikseen. Täytä putkikaivanto mahdollisimman hienolla, kivettömällä maa-aineksella, jotta kivet eivät pääse rikkomaan putkea. Tien alituksissa putket pitää suojata. Asenna paisunta-astia putkiston korkeimmalle kohdalle Keruuputkiston asennus lämpökaivoon Lämpökaivon halkaisijaksi suositellaan mm. Lämpökaivo on järkevintä sijoittaa mahdollisimman lähelle lämpöpumpun sijoituspaikkaa, jolloin siirtoputken osuudet jäävät mahdollisimman lyhyiksi. Etäisyyttä rakennukseen tulee kuitenkin olla vähintään 4 m. Tee lämpökaivon päälle noin metrin syvyinen huoltokaivo. Mikäli lämpökaivoja on kaksi tai useampia rinnakkain, yhdistä huoltokaivot eristetyillä putkilla yhteiseen kokoojakaivoon. Kokoojakaivona voi olla myös yksi huoltokaivoista. Kokoojakaivosta liuos viedään kahdella eristetyllä putkella lämpöpumpulle. Peitä kaivot kannella asennustöiden jälkeen. Pystysuoraan porattaessa rinnakkaisilla kaivoilla tulee olla etäisyyttä vähintään 15 m. Rinnakkaisiin eripituisiin piireihin on suositeltavaa asentaa linjasäätöventiilit sekä paluupuolelle lämpömittarit, jotta virtausmäärää rinnakkaisissa putkissa voidaan säätää Keruuputkiston asennus vesistöön Vesistö soveltuu lämmönlähteeksi kohteissa, joissa vesistö on vähintään 2 metriä syvä jo rannan läheisyydessä. Lisäksi rakennuksen tulee olla alle 50 metrin etäisyydellä rannasta, jotta siirtoputken rakentaminen rantaan asti on kannattavaa. Putkiston asennukseen tarvitaan vesialueen omistajan lupa. Käytä keruuputkena samanlaista muoviputkea kuin maa-asennuksessakin. Ankkuroi putket betonipainojen avulla vesistön pohjaan, jotta putkien ympärille mahdollisesti muodostuva jääkerros ei nosta putkea ylös pohjasta. Kiinnitä putket betonipainoihin (n kg) noin kahden metrin välein. Mikäli vesistö on rannan lähellä alle 2 m syvä, kaiva putket vesistön pohjaan, kunnes riittävä syvyys saavutetaan. Ota huomioon, että putken ympärille muodostuu jäätä, joka voi jäätyä kiinni vesistön jääkanteen. Tällöin keväinen veden nousu voi repiä putket mukanaan. Lämpöpumpulta vesistöön tulevaa putkea voidaan hyödyntää lämmön keruussa. Eristä lämpöpumpulle palaava putki, jos se on lähellä pintaa. 10 (45) SH FI

13 1. Liuosputki, kaivettu pohjaan 2. Betonipainot 3. Paluuputki, eristettävä GSHP33 ver Putkituskaaviot Maakiertopiirin putkitus GSHP28 ver. 2 GSHP29 ver. 2 Jos keruupiirissä on kaksi tai useampia eripituisia rinnakkaisia lenkkejä, laita putkiston menopuolelle linjasäätöventtiilit. Tällöin voit säätää linjasäätöventtiileillä rinnakkaisten putkistojen paluulämpötilat yhtä suuriksi. Tällä varmistetaan, että molemmissa piireissä liuos kiertää varmasti. Jos keruuputkisto on yhtenä lenkkinä, ei linjasäätöventtiileitä tarvita. Paisuntasäiliön paras sijoituspaikka on pystysuoran putkiosuuden jatkeeksi kulmakohtaan, jotta putkistossa mahdollisesti oleva ilma kulkeutuu mahdollisimman tehokkaasti paisuntasäiliöön. Jotta keruuputkistoon asennusvaiheessa mahdollisesti jääneet epäpuhtaudet eivät pääse lämpöpumpun höyrystimelle asti, asenna roskasuodatin maapiirin paluuputkeen ennen lämpöpumppua. Asenna suodattimen molemmin puolin sulkuventtiilit, jotta voit puhdistaa suodattimen myös käytön aikana. SH FI 11 (45)

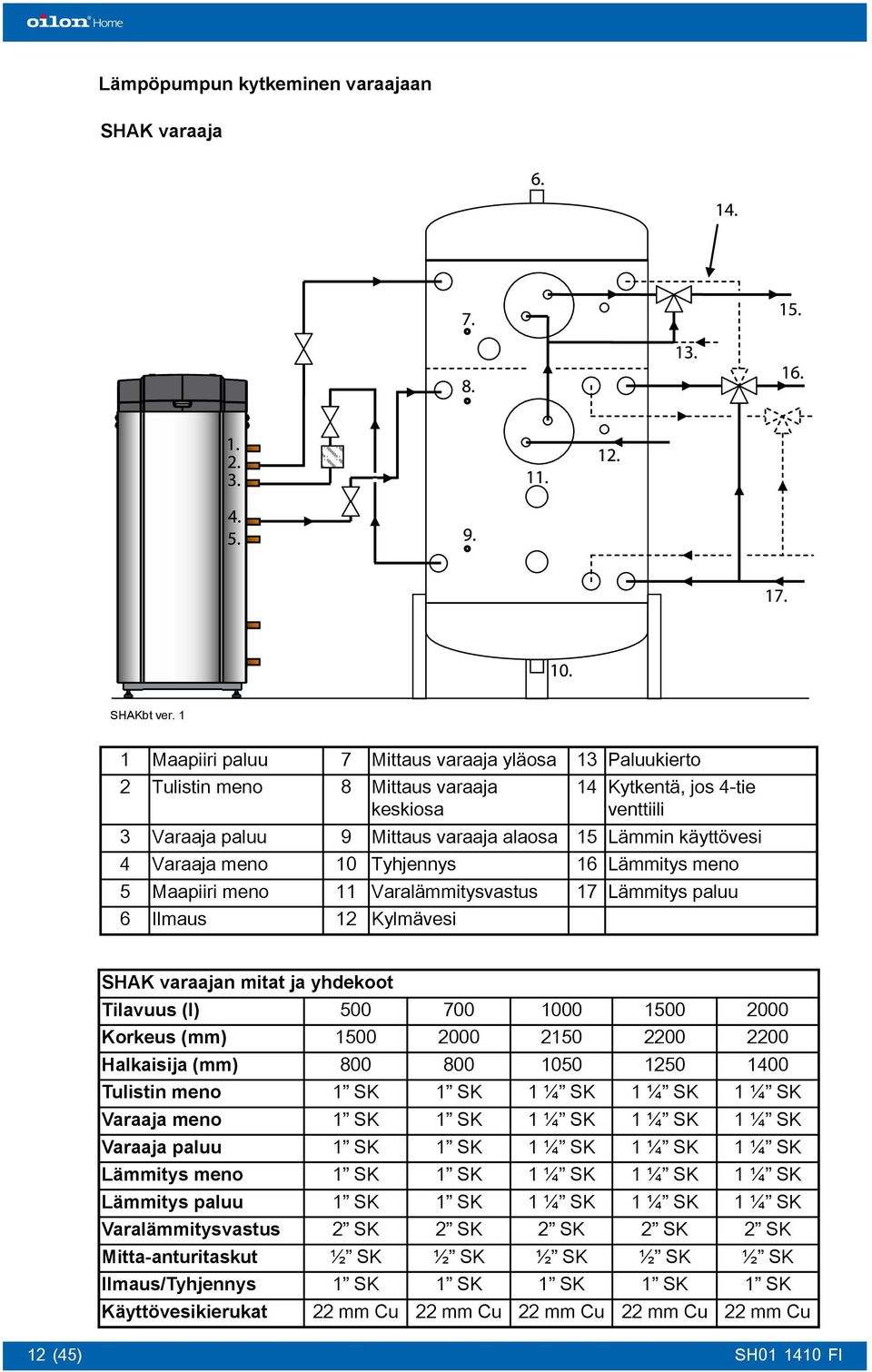

14 Lämpöpumpun kytkeminen varaajaan SHAK varaaja SHAKbt ver Maapiiri paluu Tulistin meno Varaaja paluu Varaaja meno Maapiiri meno Ilmaus 7 8 Mittaus varaaja yläosa Mittaus varaaja keskiosa 9 Mittaus varaaja alaosa 10 Tyhjennys 11 Varalämmitysvastus 12 Kylmävesi 13 Paluukierto 14 Kytkentä, jos 4-tie venttiili 15 Lämmin käyttövesi 16 Lämmitys meno 17 Lämmitys paluu SHAK varaajan mitat ja yhdekoot Tilavuus (l) Korkeus (mm) Halkaisija (mm) Tulistin meno 1 SK 1 SK 1 ¼ SK 1 ¼ SK 1 ¼ SK Varaaja meno 1 SK 1 SK 1 ¼ SK 1 ¼ SK 1 ¼ SK Varaaja paluu 1 SK 1 SK 1 ¼ SK 1 ¼ SK 1 ¼ SK Lämmitys meno 1 SK 1 SK 1 ¼ SK 1 ¼ SK 1 ¼ SK Lämmitys paluu 1 SK 1 SK 1 ¼ SK 1 ¼ SK 1 ¼ SK Varalämmitysvastus 2 SK 2 SK 2 SK 2 SK 2 SK Mitta-anturitaskut ½ SK ½ SK ½ SK ½ SK ½ SK Ilmaus/Tyhjennys 1 SK 1 SK 1 SK 1 SK 1 SK Käyttövesikierukat 22 mm Cu 22 mm Cu 22 mm Cu 22 mm Cu 22 mm Cu 12 (45) SH FI

15 SHB varaaja Maapiiri paluu Tulistin meno Varaaja paluu Varaaja meno Maapiiri meno Suodatin Sulkuventtiilit lämpöpumpun ja varaajan välille Lämmitys lähtö Varalämmitysvastus Lämmitys paluu SHBbt ver. 1 SHB varaajan mitat ja yhdekoot Tilavuus (l) Korkeus (mm) Leveys (mm) Syvyys (mm) Yhteet: Lämpöpumpulle ja lämmityspiiri Käyttövesi Varavastukset Mitta-anturit Tyhjennys Ilmaus SH FI R25 SK 22 mm Cu R50 SK R15 SK R15 SK R20 SK 13 (45)

16 SH 20 ja SH 28 erityisohjeet SH 20 ja SH 28 mallien rakenne poikkeaa pienempien lämpöpumppujen rakenteesta. Toiminnallisesti lämpöpumput vastaavat muita SH malleja. Maakiertopumppu ja lauhdepumppu toimitetaan irrallisina. Ne asennetaan pumpun asennusvaiheessa lämpöpumpun ulkopuolelle SH2xbtc ver. 1 4-tieventtiilin kytkentä SHB 500 -varaajaan Maapiiri paluu Varaaja meno Tulistin meno Varaaja paluu Maapiiri meno Suodatin Sulkuventtiilit lämpöpumpun ja varaajan välille Lämmitys lähtö Varalämmitysvastus Lämmitys paluu 1 Tulistin meno Lämpötila-anturi varaaja 2 ylä 3 Varaaja meno Lämpötila-anturi varaaja 4 keski Lämpötila-anturi varaaja 5 ala 6 Varaaja paluu 7 Lämmin käyttövesi 8 Paluukierto 9 Lämmitys meno 10 Kylmävesi 11 Lämmitys paluu SH4wv ver (45) SH FI

17 SH-maalämpöpumpun kytkentä vanhaan varaajaan Alla on periaatekuva maalämpöpumpun kytkennästä vanhaan lämmitysjärjestelmään, jossa on hyväkuntoinen varaaja. Vanhan varaajan lisäksi asennetaan erillinen käyttövesikierukalla varustettu tulistusvaraaja, johon ohjataan lämpöpumpun tulistuslämpö. Tulistusvaraajan pohjalta virtaus johdetaan vanhan varaajan yläosaan. Käyttövesi esilämmitetään vanhan varaajan kierukassa, ja loppulämmitys tapahtuu tulistusvaraajan kierukassa. Lämpötila-anturit kytketään siten, että varaaja ylä asennetaan erillisen tulistusvaraajan alaosaan, varaaja keski vanhan varaajan yläosaan ja varaaja ala vanhan varaajan alaosaan SHobt ver Maapiiri paluu Tulistin meno Varaaja paluu Varaaja meno Maapiiri meno Suodatin Erillinen tulistusvaraajaa l Lämmin käyttövesi Lämpötila-anturi varaaja ylä Lämpötila-anturi varaaja ala Vanha varaaja 1 10 m3 Lämpötila-anturi varaaja keski SH-maalämpöpumpun kytkentä öljy-, puu- tai yhdistelmäkattilaan Alla olevassa kuvassa on esimerkkikytkentä Geopro SH -maalämpöpumpun ja öljy-, puu- tai yhdistelmäkattilan yhdistämisestä. Kytkentä soveltuu kohteisiin, joissa on vanha kattila ja suuri lämminvesivaraaja. Lämpöpumpun lisäksi tarvitaan erillinen tulistusvaraaja, johon johdetaan kattilalta tuleva kuuma vesi sekä lämpöpumpulta tuleva tulistuslämpö. Yksisuuntaventtiilit lämpöpumpun ja varaajan välillä estävät kuuman veden pääsyn lämpöpumpun lauhduttimelle öljykattilan käydessä. Lämpöpumpun automatiikka käynnistää lämpöpumpun automaattisesti, mikäli lämpötilat varaajassa laskevat alle asetusarvojen ja kattila ei ole käytössä. Vastaavasti, kun kattila tuottaa lämmintä vettä varaajaan, lämpöpumpun automatiikka katkaisee kompressorin käynnin. 1 Maapiiri paluu 2 Maapiiri meno Erillinen tulistusvaraaja l 4 Lämmin käyttövesi Vanha varaajaa m3 6 Öljy/puukattila SHowcb ver. 1 SH FI 15 (45)

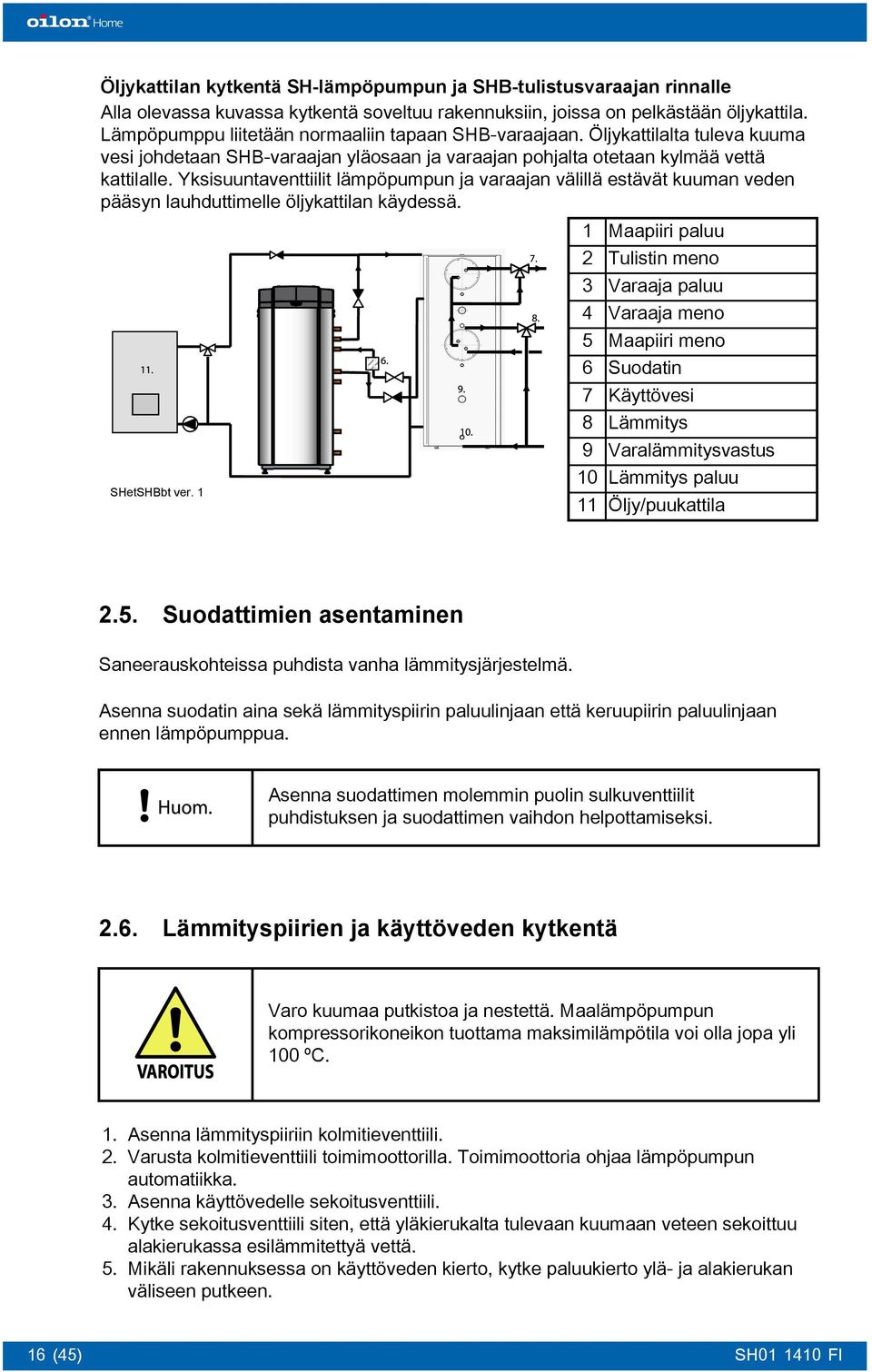

18 Öljykattilan kytkentä SH-lämpöpumpun ja SHB-tulistusvaraajan rinnalle Alla olevassa kuvassa kytkentä soveltuu rakennuksiin, joissa on pelkästään öljykattila. Lämpöpumppu liitetään normaaliin tapaan SHB-varaajaan. Öljykattilalta tuleva kuuma vesi johdetaan SHB-varaajan yläosaan ja varaajan pohjalta otetaan kylmää vettä kattilalle. Yksisuuntaventtiilit lämpöpumpun ja varaajan välillä estävät kuuman veden pääsyn lauhduttimelle öljykattilan käydessä SHetSHBbt ver Maapiiri paluu Tulistin meno Varaaja paluu Varaaja meno Maapiiri meno Suodatin Käyttövesi Lämmitys Varalämmitysvastus Lämmitys paluu Öljy/puukattila Suodattimien asentaminen Saneerauskohteissa puhdista vanha lämmitysjärjestelmä. Asenna suodatin aina sekä lämmityspiirin paluulinjaan että keruupiirin paluulinjaan ennen lämpöpumppua. Asenna suodattimen molemmin puolin sulkuventtiilit puhdistuksen ja suodattimen vaihdon helpottamiseksi Lämmityspiirien ja käyttöveden kytkentä Varo kuumaa putkistoa ja nestettä. Maalämpöpumpun kompressorikoneikon tuottama maksimilämpötila voi olla jopa yli 100 ºC. 1. Asenna lämmityspiiriin kolmitieventtiili. 2. Varusta kolmitieventtiili toimimoottorilla. Toimimoottoria ohjaa lämpöpumpun automatiikka. 3. Asenna käyttövedelle sekoitusventtiili. 4. Kytke sekoitusventtiili siten, että yläkierukalta tulevaan kuumaan veteen sekoittuu alakierukassa esilämmitettyä vettä. 5. Mikäli rakennuksessa on käyttöveden kierto, kytke paluukierto ylä- ja alakierukan väliseen putkeen. 16 (45) SH FI

19 Lämmityspiirin kolmitieventtiilin avulla varaajasta lähtevään lämpimään veteen sekoitetaan viileää paluuvettä lämmitystarpeen mukaan. Käyttöveden sekoitusventtiilillä rajoitetaan liian kuuman käyttöveden pääsy verkostoon Sähkökytkennät Tässä kappaleessa on esitetty yleiskuva tarvittavista sähkökytkennöistä. Varsinaiset sähkökytkennät tulee tehdä lämpöpumpun mukana toimitettujen sähkökytkentäkaavioiden mukaan. Laitteet, joiden virrankulutus on yli 2 A, on kytkettävä ohjaimeen kontaktorilla tai välireleellä. Syöttökaapelit Malli Kaapelikoko SH 7 SH 13 5 x 6 mm² SH 16 SH 28 5 x 10 mm² Kytkimet ja sulakkeet Kytkin Laite F1 F2 F3 F5 F6 F7 F8 Moottorinsuojakytkin, kompressori Johdonsuojaautomaatti, sähkövastukset Johdonsuojaautomaatti, ohjainyksikkö Johdonsuojaautomaatti, lauhdutinpiirin pumppu Johdonsuojaautomaatti, maakiertopiirin pumppu Johdonsuojaautomaatti, Lämmityspiiri 1 kiertopumppu Johdonsuojaautomaatti, Lämmityspiiri 2 kiertopumppu Sulakekoko SH 7 SH 9 SH 11 SH 13 SH 16 5,2 A 6,8 A 8,2 A 10,1 A 11,8 A 10 A 10 A 10 A 16 A 16 A 4 A 4 A 4 A 4 A 4 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A 2 A SH FI 17 (45)

20 Kytkin F1 F2 F3 F5 F6 F7 F8 Laite Moottorinsuojakytkin, kompressori Johdonsuoja-automaatti, sähkövastukset Johdonsuoja-automaatti, ohjainyksikkö Johdonsuoja-automaatti, lauhdutinpiirin pumppu Johdonsuoja-automaatti, maakiertopiirin pumppu Johdonsuoja-automaatti, Lämmityspiiri 1 kiertopumppu Johdonsuoja-automaatti, Lämmityspiiri 2 kiertopumppu Sulakekoko SH 20 SH A 21 A 16 A 16 A 4A 2A 4A 2A 2A 2A 2A 2A 2A 2A Anturikytkennät Seuraavassa on kuvattu ja listattu säätimen anturikytkennät. Lämpöpumpun anturien määrä riippuu lämpöpumpun mallista ja varustelusta. Osa antureista on valmiiksi kytketty. RE03 ver (45) Liitin u t s r q p n k h Koodi BX2 BX1 BX14 BX13 BX12 BX11 BX10 BX9 BX8 f f x BX7 M Lämpötila-anturi Varaajan lämpöanturi, alaosa Varaajan lämpöanturi, keskiosa Maaliuos ulos Maaliuos sisään Palaava vesi, Lämpöpiiri P Lähtevä vesi, Lämpöpiiri 1 Lähtevä vesi, Lämpöpiiri P Ulkolämpötila-anturi Varaaja ylin osa/lämpimän käyttöveden varaajan lämpöanturi Kuumakaasu, kompressori 1 Maadoitus SH FI

21 Lisää tietoa lämpötila-antureiden sijoittelusta löydät kappaleesta Putkituskaaviot. Älä sijoita ulkolämpötila-anturia suoraan auringonpaisteeseen tai auringon puoleiselle seinustalle. Sähkökytkennät 1. Kytke syöttökaapelit ja venttiiliohjaukset seuraavan taulukon mukaisesti. Laite Sähkönsyöttökaapeli Liitin Lämpöpiiri 1, kiertopumppu -X1 3 Lämpöpiiri 2, kiertopumppu -X1 16 Lämpöpiiri 1, 3 tieventtiili -X2 1 -X2 2 Lämpöpiiri 2, 3 tieventtiili -X2 3 -X2 4 Lauhdutinpiitin pumppu (vain SH 20 ja SH 28 malleissa) * Maakiertopiirin pumppu (vain SH 20 ja SH 28 malleissa) * 1-vaihe -X0 L1 2-vaihe -X0 L2 3-vaihe -X0 L3 -X1 1 1-vaihe -X vaihe -X vaihe -X1 24 * SH 20 ja SH 28 malleissa lämmön keruupiirin pumppu ja lauhdepumppu toimitetaan irrallisena ja asennetaan lämpöpumpun ulkopuolelle. 2. Asenna ja yhdistä lämpötila-anturit kuten osiossa Anturikytkennät on kuvattu. 3. Kytke varaajan varalämpövastus varaajan alaosan yhteeseen. Tee varavastukselle oma erillinen sähkönsyöttö Maapiirin täyttö Täytä ja ilmaa maapiiri huolellisesti aina ennen pumpun käynnistämistä. Maapiiriin jäänyt ilma aiheuttaa ongelmia. Täytä maapiiri etanolin ja veden liuoksella, jossa etanolin osuus on 28 painoprosenttia. Liuoksen pakkasenkestävyys tulee olla vähintään 17 ºC. Täyttöastian tilavuus on oltava vähintään 100 litraa, jotta ilmakuplat erottuvat nesteestä eivätkä lähde täyttöletkun kautta uudelleen kiertoon. Käytä täyttöpumpun imuputkessa tehokasta suodatinta, jotta putkistosta tulevat roskat jäävät täyttöastiaan. SH FI 19 (45)

22 GSHP27 ver Liitä kaksi letkua ja täyttöpumppu kuvan mukaisesti venttiileihin 1 ja Avaa venttiilit 1 ja Sulje venttiilit 3 ja Käynnistä täyttöpumppu (B) ja täytä putkisto liuoksella. Odota, kunnes piiri on täyttynyt eikä ilmaa enää tule paluuputkesta. 5. Sulje venttiilit 1 ja Irrota letkut ja täyttöputki. 7. Asenna paisuntasäiliö (C) ja paineista piiri. Jätä maapiiri ylipaineen puolelle, jottei missään kohdassa putkistoa pääse esiintymään alipainetta. Suositeltava ylipaine on vähintään 1 1,5 bar. 8. Avaa venttiilit 3 ja 4. Jos sähkökytkennät on tehty, lämpöpumpun liuoskiertopumppua voi käyttää erillisellä kytkimellä ennen lämpöpumpun käynnistämistä. 1. Varmista että käyttökytkin S1 on asennossa Käynnistä liuoskiertopumppu käsin. Kytke pääkytkin Q1, ohjaussulake F3 sekä maakiertopumpun sulake F6, ja käynnistä liuoskiertopumppu käsikytkimellä S2. 3. Varmista, että pumppu kierrättää liuosta. Jos liuoksen pinta paisuntasäiliössä laskee liuoskiertopumpun käynnin aikana, järjestelmässä on vielä ilmaa. Lisää liuosta tarvittaessa. 4. Tarkista liuoksen lämpötila. Jos liuoksen lämpötila ei laske, keruupiirissä on edelleen ilmaa. Jatka liuoksen pumppaamista keruupiiriin, kunnes ilmaa ei enää purkaannu paisuntasäiliöön ja liuoksen lämpötila alkaa laskea. 5. Sammuta liuoskiertopumppu. Varmista, ettei järjestelmässä ole ilmaa. Tarkista maakierron suodattimet. 20 (45) SH FI

23 2.9. Lämmitysverkoston täyttö Täytä ja ilmaa lämmitysverkosto ja varaaja ennen kuin käynnistät lämpöpumpun. Varmista, että sulkuventtiilit varaajan ja lämpöpumpun välillä ovat auki, jotta vesi pääsee lämpöpumppuun. Lämmitysjärjestelmä pitää varustaa omalla paisuntasäiliöllä, joka on mitoitettu järjestelmän koon mukaan. 1. Täytä varaaja ja lämmitysjärjestelmä. 2. Jos talossa on lattialämmitys, täytä lämmitysjärjestelmä huolella piiri kerrallaan. Muista ilmata runkoputket. 3. Tarkista että järjestelmässä on sopiva paine. Tarvittava paine riippuu rakennuksen korkeudesta, 1 bar on noin 10 m vesipatsasta. Ilmaa lämmitysjärjestelmä huolellisesti. Pienikin ilmamäärä voi estää veden virtauksen Yhdistäminen rakennuksen viilennykseen Jos käytät porakaivoa maalämpöpumpun lämmönlähteenä, voit hyödyntää liuoskiertoa kesällä rakennuksen viilennyksessä. Jos lämmönkeruujärjestelmänä on putkitus pintamaassa tai vesistössä, viilennysjärjestelmään asentamista ei suositella. Kesäaikaan maaperän ja vesistön lämpötilat nousevat yleensä niin korkeiksi, että viilennystehoa ei juurikaan saada. Johda maapiiristä erillinen haara jäähdytyslaitteelle, esim. ilmastointikoneeseen integroituun jäähdytyspatteriin tai tuloilmakanavaan sijoitettuun erilliseen viilennyspatteriin. Asenna viilennyspatterille erillinen kiertopiiri omalla kiertopumpulla, katso kuva. A B C D E F G H puhallin jäähdytyspatteri suodatin kiertopumppu säätöventtiili takaiskuventtiili maapiirin paluulinja sulkuventtiilit GSHP26 ver. 4 SH FI 21 (45)

24 Tarkista ilmanvaihtolaitteen ohjeista laitekohtainen kytkentä. 22 (45) SH FI

25 3. Käyttöönotto 3.1. Kytkimet ja sulakkeet Katkaisin/ sulake Q1 S1 S2 F1 F2 F3 F5 F6 F7 F8 Laite Pääkytkin Lämpöpumpun käyttökytkin Maakiertopumpun käsikäyttökytkin Kompressori Sähkölämmitys Ohjainyksikkö Lauhdutinpumppu Maakiertopumppu Lämmityspiiri 1:n kiertopumppu Lämmityspiiri 2:n kiertopumppu 3.2. Alkutilanne Ennen käyttöönoton aloittamista, varmistu siitä, että lämpöpumpun kytkimet ja sulakkeet ovat seuraavan alkutilanteen mukaisissa asennoissa: 1. Lämpöpun pääkytkin Q1 off-asennossa. 2. Lämpöpumpun käyttökytkin S1 off-asennossa. 3. Kompressorin moottorinsuojakytkin F1 off-asennossa. 4. Lämpöpumpun kaikki sulakkeet F2, F3, F5, F6, F7 ja F8 off-asennossa. 5. Maakiertopumpun käsikäyttökytkin S2 on off-asennossa. Varmista lisäksi, että: kaikki putkikytkennät on tehty loppuun ja niiden oikeellisuus sekä tiiveys on varmistettu keruupiiri ja kaikki lämmityspiirit sekä käyttövesivaraaja on täytetty ja ilmattu lämmityspiirit on paineistettu noin 1,0 bar paineeseen jos keruupiirissä käytetään kalvopaisunta-astiaa, keruupiiri on paineistettu n. 1,5 barin paineeseen käyttöveden varoventtiilin purkausyhde on putkitettu lähimmälle lattiakaivolle tai viemärille kaikki sähkökytkennät on tehty ja varmistettu kaikki lämpötila-anturit, venttiilit ja pumput on kytketty ja että ne toimivat Ensikäynnistys Tarkista ennen käyttöönoton aloittamista, että kaikki edellä mainitut tehtävät ja tarkistukset ovat suoritettu. SH FI 23 (45)

26 1. Varmista, että kaikki sulakkeet ja käyttökytkimet ovat asennossa Kytke pääkytkin Q1, sulake F3 ja käyttökytkin S1 asentoon 1. Hetken kuluttua ohjausjärjestelmä käynnistyy. Koska kompressorin moottorisuoja F1 on asennossa 0, ilmoittaa ohjausjärjestelmä virheen kompressorin ylivirrasta. 3. Kytke sulakkeet F5 ja F6. 4. Kytke kompressorin moottorisuoja F1. 5. Paina Reset -painiketta ja sen jälkeen paina OK -painiketta. 6. Mikäli vaiheet on kytketty väärässä järjestyksessä, näytölle tulee ilmoitus epäsymmetria 3-vaihe ja kompressori pysähtyy. Kytke virrat pois pääkytkimeltä ja sähkökeskuksesta. Vaihda vaiheiden järjestys. 7. Kytke virta uudelleen pääkytkimeltä Q1. 8. Kun kompressori pysyy käynnissä, kytke muutkin sulakkeet asentoon Varmista, että liuoskiertopumpun käsikytkin S2 on pois päältä (kytkimen pitää olla yläasennossa). 10. Aseta lämpöpumpun perusasetukset. Vaihda käyttäjätasoksi Käyttöönotto, katso kappale Käyttäjätason muuttaminen. Aseta kieli, katso kappale Kielen asettaminen. Aseta aika ja päivämäärä, katso kappale Ajan ja päivämäärän asettaminen. Säädä lämmityspiirin asetukset, katso kappale Lämpökäyrän ja menoveden säätäminen. Säädä lämpimän käyttöveden asetukset, katso kappale Käyttöveden asetukset. Kun olet suorittanut asennuksen ja käyttöönoton loppuun, täytä asennus- ja takuupöytäkirja Hälytys-relelähdön asettaminen Tarvittaessa voi vapaana olevan relelähdön (230 V) konfiguroida ilmoittamaan ulkopuoliselle järjestelmälle lämpöpumpun toiminnassa tapahtuvista häiriöistä. Releen kärki sulkeutuu, jos automatiikka havaitsee vikatilanteen. Releen kärki avautuu, kun vikatilanne kuitataan. Seuraavassa ohjeet hälytys-relelähdön konfigurointiin. 1. Paina OK-näppäintä päästäksesi päävalikkoon. 2. Valitse Konfiguraatio. 3. Valitse 5892: Relelähtö QX3 ja aseta sen arvoksi Hälytyslähtö K Paina OK-näppäintä Aurinkokeräimen kytkentä Seuraavassa annetaan ohjeet kuinka aurinkokeräin liitetään lämpöpumpun ohjausjärjestelmään. Tutustu ennen aurinkokeräimen asennusta myös aurinkokeräimen valmistajan asennus- ja käyttöohjeisiin. 24 (45) SH FI

27 1. Sammuta lämpöpumppu. 2. Yhdistä aurinkokeräimen kiertopumppu vapaana olevaan QX-relelähtöön. Muista asentaa 2 A -sulake relelähdön ja kiertopumpun väliin. 3. Yhdistä aurinkokeräimen lämpötila-anturi vapaana olevaan BX-anturiliittimeen. 4. Käynnistä lämpöpumppu ja odota hetki kunnes ohjausjärjestelmä käynnistyy. 5. Paina OK-näppäintä päästäksesi päävalikkoon. 6. Muuta käyttäjätaso Asiantuntija-tasolle. 7. Valitse Konfiguraatio ja aseta seuraavat ohjausrivien arvot. Valitse relelähtö, johon yhdistit aurinkokeräimen kiertopumpun (ohjausrivit ) ja anna sen arvoksi Keräimen pumppu Q5. Valitse anturitulo, johon yhdistit aurinkokeräimen lämpötila-anturin (ohjausrivit ) ja anna sen arvoksi Keräimen anturi B Keräimen anturin tyyppi: NTC tai Pt Tallenna anturit: Kyllä 6204 Tallenna parametrit: Kyllä 3822 Varaajan latauksen priorit.: Lisävaraaja 4783 Aurinkokytkennällä: Kyllä Tämän jälkeen Käyttöönotto-tasolle tulee näkyviin Aurinko-valikko. Riveillä 3811 ja 3812 on mahdollista muuttaa aurinkokeräimen asetuksia, mutta tavallisesti tehdasasetukset ovat sopivat Kaukosäätimen yhdistäminen Kaukosäädin on lämpöpumpun lisävaruste, ohjeet pätevät vain jos kaukosäädin kuuluu kokoonpanoon. Kaukosäädin on yhdistetty lämpöpumpun ohjausjärjestelmään RF-moduulilla. Kaukosäätimen ja ohjausjärjestelmän yhteys on oletusarvoisesti aktivoitu malleissa joissa kaukosäädin on vakiovaruste. Jos kaukosäädin otetaan käyttöön lisävarusteena, tai jos kaukosäätimen ja ohjausjärjestelmän yhteys ei jostain syystä toimi, aktivoi yhteys seuraavien ohjeiden mukaisesti. 1. Sammuta lämpöpumppu. 2. Yhdistä RF-moduulin (AVS71.390) mukana toimitettu kaapeli lämpöpumpun ohjaimen liittimeen X Käynnistä lämpöpumppu. 4. Paina RF-moduulin näppäintä vähintään 8 sekuntia, kunnes moduulin LED valo alkaa vilkkua taajaan. 5. Paina kaukosäätimen info näppäintä vähintään 3 sekuntia ja valitse käyttäjätasoksi Käyttöönotto. 6. Valitse Langaton valikko ja valitse rivi 120 ja paina OK. 7. Muuta arvoksi Kyllä ja paina OK. Yhteyden muodostaminen alkaa. Ohjauspaneelin näytöllä yhteyden muodostamisen eteneminen näkyy prosentteina. Yhteyden muodostaminen voi kestää sekuntia. Kun yhteys on luotu, näytölle ilmestyy teksti Laite toimintavalmis ja RF-moduulin LED valo sammuu. SH FI 25 (45)
