wedi-märkätilalevyt ja putkikotelot liitososineen. wedi tarjoaa rakennusalan ammattilaisille valikoiman laadukkaita ja käytännöllisiä ratkaisuja

Koko: px
Aloita esitys sivulta:

Download "wedi-märkätilalevyt ja putkikotelot liitososineen. wedi tarjoaa rakennusalan ammattilaisille valikoiman laadukkaita ja käytännöllisiä ratkaisuja"

Transkriptio

1 wedi-märkätilalevyt ja putkikotelot liitososineen. wedi tarjoaa rakennusalan ammattilaisille valikoiman laadukkaita ja käytännöllisiä ratkaisuja yksilölliseen rakentamiseen. 1

2 wedi-levy wedi-levyn sininen ydinmateriaali Styrofoam * on kovaa suulakepuristettua polystyreenivaahtoa. Kiinteän vaahtoytimen molemmat puolet on vahvistettu lasikuituverkolla ja pinnoitettu polymeerimodifioidulla sementtilaastilla. Tämä aikaansaa ideaalisen laatoitusalustan ohutlaastikiinnitysmenetelmälle ilman lisäkäsittelyä. Levyt voidaan asentaa kaikille alustoille. wedi-rakennuslevyt ovat vedenkestäviä, lämmöneristäviä ja muodostavat höyrysulun. Levyt ovat monikäyttöisiä, keveitä ja kestävät käsittelyä. Lisäksi niiden työstäminen on nopeaa ja helppoa. *Dow Chemical Company n tavaramerkki Suulakepuristetun polystyreenivaahdon (XPS) tekniset ominaisarvot (keskimääräiset arvot) Puristuslujuus DIN 53421mukaan 0.25 N/mm ² Vesihöyrynvastus DIN mukaan 100 u Lämpölaajenemiskerroin 0.07 Veden imeytyminen tilavuus-% DIN mukaan (28 vrk vesiupotuksessa) 1.5 Paloluokitus / rakennusmateriaalin paloluokitus DIN 4102 B.1 Leimahdusluokittelu SIA 183/2 V.1 Käyttölämpötila -50 C C Tiheys (vähimm.) DIN kg/m 3 Suhteellinen kimmomoduli (paksuudesta riippuen) DIN N/mm 2 Lämmönjohtavuuden luokitus DIN 4108 mukaan Lämmön johtavuus 10 C keskilämpötila 60 vrk DIN Lämmön johtavuus lisäaineistettuna DIN W/mK W/mK W/mK Lamellilujuus DIN N/mm 2 Leikkauslujuus DIN N/mm 2 Leikkausmoduli DIN N/mm 2 Kapillaarinen imu nolla Pituus x leveys: 2500 x 600 mm +/- 1,5 mm Nimellispaksuus mm Lämmönvastus 1/ m 2 x K/W k arvo W / m 2 x k 6 (pituus: 1250 mm)

3 Sisällys Suihkuseinäkkeet wedi-fundo, wedi-levy BA 50, 60, 80 Sivu 4 Kalusteet, kylpyammeverhoukset, allastasot, hyllykkö wedi-levy BA 30, 40, 50, 60, 80 Esileikattu levy BA Construct Sivu 6 Valmiselementti wedi-putkikotelo 15x15, 20x20, 30x30, 20x40 L 2600mm Sivu 7 wedi-rankarakennelevyt wedi BA 20, BA 30 Sivu 8 wedi-levyt epätasaisiin seiniin BA 20, BA 30 Sivu 8 wedi-saneerauslevyt wedi BA 04, BA 06 Sivu 9 wedi-levyt wedi BA 10, BA 12,5 Sivu 9 Räätälöidyt rakenneratkaisut wedidee Sivu 10 wedi-levy parvekkeille ja terasseille wedi BA Balco Sivu 11 Rentoutumiseen - wedi Scalda höyryhuoneet Sivu 12 Muunneltavat, ilkivallankestävät, hygieeniset seinärakenteet Sivu 13 wedi-levyjen käyttö ja asennus Sivu Sisäseinien verhous Sivu Kaarevat seinät Sivu Vesiliitännän teko seinäkkeeseen Sivu wedisteck-asennustuet Sivu wedi-levyn työstämiseen sopivat työkalut Sivu wedi-levyn työstämisen yleisperiaatteita Sivu 18 wedi-levyt ja -profiilit Sivu 19 3

4 Suihkuseinäkkeet wedi Fundo, wedi-levy BA 50, 60, 80 wedi-suihkuseinä wedi-suihkuseinäsarjat koostuvat 50 mm:n paksuisista, 250 cm:n pituisista ja joko 30 tai 60 cm:n levyisistä wedirakennuslevyistä. Levyt kiinnitetään toisiinsa wedisteckasennuskiinnikkeillä, wedi-vahvikenauhalla, sekä Keraquick- ja Kerapoxy -laasteilla vankaksi, laatoitettavaksi suihkuseinäksi. Lisäksi suihkuseinä kiinnitetään olemassa olevaan seinään ja lattiaan wedisteck BA kiinnikkeillä ja Kerapoxy - laastilla. Spiraalinmuotoinen wedi suihkuseinä + Fundo Laatoitus kuin taideteos. Spiraalinmuotoisia suihkuja käytetään pääasiassa uimahalleissa, teeman mukaan rakennettujen uimaaltaiden yhteydessä sekä muissa vastaavissa julkisissa tiloissa. wedi Fundo wedi Fundo on elementtirakenteinen lattiapaneeli, jonka perusmateriaalina on wedi-rakennuslevy. Se on varustettu ehdottoman tiiviillä integroidulla kaivoliitännällä, täysin vesitiiviillä pinnoitteella ja valmiilla kaadolla. Samoin kuin wedi Fundo -suihkuseinä, suihkupaneelit voidaan toimittaa halutun muotoisena - nelikulmaisena, pyöreänä, suorakulmiona, viisikulmiona tai spiraalinmuotoisena. Jokaiseen malliin on saatavana integroitu kaivoliitäntä lattia- tai seinäviemäriä varten. Asennuskorkeus vaihtelee viemärityypin mukaan. Pyöreä wedi suihkuseinä + Fundo Miellyttävän kylpyhuoneympäristön luomiseen on monenlaisia ratkaisuja. Uusi pyöreä Fundo monipuolistaa kylpyhuoneen tilankäyttöä ja sopii hyvin myös pienempään kylpyhuoneeseen. 4

5 Viisikulmainen wedi suihkuseinä + Fundo Visuaalisesti näyttävä, viisikulmainen, vinottain sijoitetulla sisäänkäynnillä varustettu Fundo-suihku tarjoaa runsaasti tilaa käydä suihkussa. Suorakaide wedi suihkuseinä + Fundo... tarjoaa vielä enemmän suihkutilaa. Neliö wedi suihkuseinä + Fundo sivuviemärillä Vesi poistuu suihkun toisesta reunasta. 120 cm x 120 cm kokoinen, valmiilla kaadolla varustettu Fundo poistaa veden nopeasti ja tehokkaasti. 5

6 Kalusteet, kylpyammeverhoukset, allastasot, hyllykkö wedi-levy BA 30, 40, 50, 60, 80 Esileikattu levy BA Construct Kylpyamme wedi-levyillä on helppo rakentaa myös kaarevat muodot. Kätevimmin teet kaarevat rakenteet esileikatulla BA Construct-levyllä. Toki voit käyttää myös vakio BA-levyjä, joihin tehdään Stanley-veitsellä yhdensuuntaisia viiltoja tasavälein teräsviivaimen tai vastaavan avulla. Taivuta levy haluttuun muotoon ja täytä avautuneet viillot esim. Keraquick-pikalaastilla tai Laatta-Flexsaneerauslaastilla levyn jäykistämiseksi. Tiivistä saumat vedenpitävällä Mapetapesaumanauhalla. Pesuallas Pesuallasratkaisut voidaan tapauksesta riippuen toteuttaa 50 mm paksusta wedilevystä. Pyyhehyllykkö Hyllyköt pyyhkeille, shampoopulloille jne. voidaan tapauksesta riippuen toteuttaa 30 mm paksusta wedi-levystä. Penkki Leikkaa levyt muotoonsa 50 mm paksusta wedilevystä. Kiinnitä ne tukiosistaan seinään wedisteck WE - kiinnikkeillä ja lattiaan wedisteck RK - kiinnikkeillä. Levitä Kerapoxy-massa kaikkiin liitoksiin ja vahvista ne teipillä. 6

7 Valmiselementti wedi- putkikotelo 15x15, 20x20, 30x30, 20x40 L 2600 mm wedi- putkikotelo Viemäriputkien ja vesijohtojen koteloiminen tavanomaisilla materiaaleilla on aikaa vievää ja työlästä, ja viimeistelyyn kuluu yllättävän paljon aikaa. wedi-putkikoteloilla työ sujuu nopeasti ja siististi. Valmis wedi-putkikotelo tarjoaa erinomaisen alustan laatoitukselle ja rappaukselle. Vahvistetun molemminpuolisen pinnoitteensa ansiosta se ei murru eikä kieroudu. Kevytrakenteista wediputkikoteloa voidaan sahata kaikentyyppisillä käsisahoilla ja se voidaan kiinnittää nopeasti wedisteck RK - asennustarvikkeilla. Mekaanisen kiinnityksen jälkeen putkikotelon ja seinärakenteen välinen rako täytetään esim. PU-vaahdolla. Wediputkikotelon asentaminen on helppoa ja nopeaa. Valmiselementti wedi-allaspaneeli Wedi-allaspaneeli wedi-allaspaneeli on kätevyydessään vailla vertaa kylpy- ja suihkualtaiden etupintojen peitemateriaalina. Säädettävät jalat mahdollistavat paneelien säädön korkeussuunnassa 10 cm mahdollistaen tiiviin yläsauman vaikka lattiapinta olisi epätasainen tai viettävä. wediallaspaneelit poistavat myös tarpeen käyttää muuta tukirakennetta. Silikoniliima vaimentaa ääntä ja tukee panelointia altaan aiheuttamaa kuormitusta vastaan. Paneelit ovat kevyitä, vankkoja ja säädettävyytensä ansiosta helppo asentaa ja laatoittaa. 7

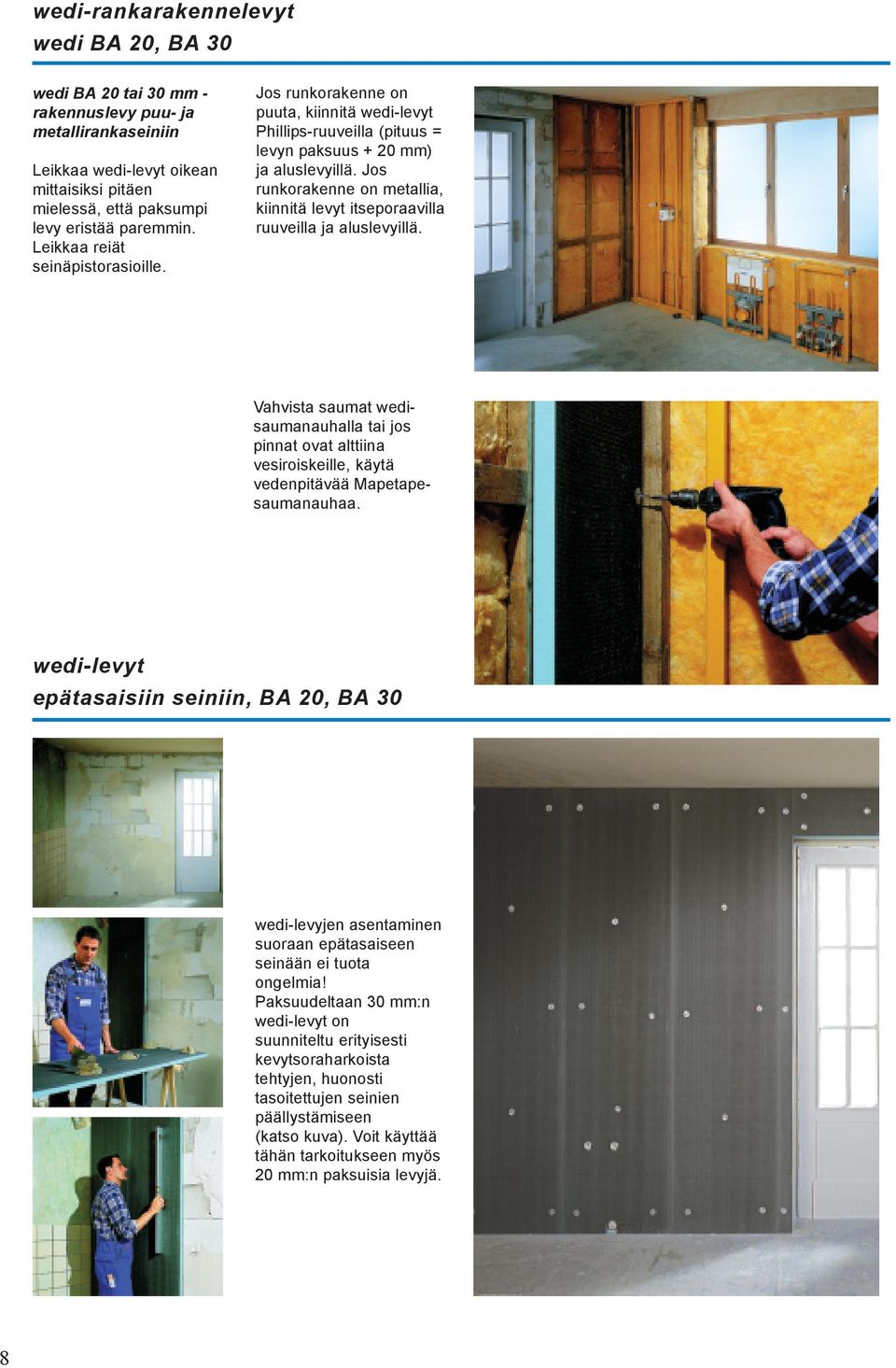

8 wedi-rankarakennelevyt wedi BA 20, BA 30 wedi BA 20 tai 30 mm - rakennuslevy puu- ja metallirankaseiniin Leikkaa wedi-levyt oikean mittaisiksi pitäen mielessä, että paksumpi levy eristää paremmin. Leikkaa reiät seinäpistorasioille. Jos runkorakenne on puuta, kiinnitä wedi-levyt Phillips-ruuveilla (pituus = levyn paksuus + 20 mm) ja aluslevyillä. Jos runkorakenne on metallia, kiinnitä levyt itseporaavilla ruuveilla ja aluslevyillä. Vahvista saumat wedisaumanauhalla tai jos pinnat ovat alttiina vesiroiskeille, käytä vedenpitävää Mapetapesaumanauhaa. wedi-levyt epätasaisiin seiniin, BA 20, BA 30 wedi-levyjen asentaminen suoraan epätasaiseen seinään ei tuota ongelmia! Paksuudeltaan 30 mm:n wedi-levyt on suunniteltu erityisesti kevytsoraharkoista tehtyjen, huonosti tasoitettujen seinien päällystämiseen (katso kuva). Voit käyttää tähän tarkoitukseen myös 20 mm:n paksuisia levyjä. 8

9 wedi-saneerauslevyt wedi BA 04, BA 06 Lopuksi saumaa levyt toisiinsa ja laatoitukseen vedenpitävällä Mapetapesaumanauhalla. Tämän jälkeen laatat voidaan asentaa suoraan levyjen päälle. wedi-levyt BA 4mm ja 6mm - mitat 125 x 60 cm - sopivat ihanteellisesti osittain laatoitettujen seinien korjausrakentamiseen. Käytä seinän yläosan tasaamiseen paksuudeltaan 4mm tai 6mm wedi-levyä (riippuen seinän alaosan laattojen paksuudesta). Levitä saneerauslaastia seinän koko pinnalle. Sen jälkeen aseta levyn alareuna laatoituksen päälle ja paina levy kiinni seinään. Asenna muut levyt samalla tavoin. Kiinnitä levyt wediankkureilla. wedi-levyt wedi BA 10, BA 12,5 Seinän tasaus wedi BA 10 mm rakennuslevyllä BA 12,5 mm on kehitetty käytettäväksi kipsikartonkilevyjen kanssa Levitä ensin saneerauslaastia koko vanhan laattapinnan päälle hyvän tartuntapinnan aikaansaamiseksi. Tee tarvittavat reiät mahdollisille seinäpistorasioille. koko pinnalle. Voit levittää laastin myös levylle, kuten kuvassa. Aseta wedi-levy seinää vasten kuvan mukaisesti, paina levy tiukasti kiinni seinään ja säädä sen asento tarvittaessa. Tällä ratkaisulla voidaan parantaa seinärakenteen kosteudenkestävyyttä vesiroiskeille altistuvilla seinäosilla, kun seinien pääasiallinen levytys tehdään kosteusaroista levymateriaaleista, esim. Tärkeä yksityiskohta - liitos ei hammasta. Levitä reilut klimpit laastia tasajaolla seinän yläosaan (5 täplää/m 2 ) ja levitä sitten saneerauslaastia seinän alaosan Varmista levyn yläosan kiinnitys kiinnikkeillä. Lopuksi saumaa levyt Mapetape - saumanauhalla. kipsikartonkilevystä. Pinnat käsitellään kauttaaltaan vedeneristeellä. 9

10 Räätälöidyt rakenneratkaisut wedidee wedidee Meillä on vuosien kokemus kaikentyyppisten wedi-levyihin perustuvien erikoisrakenneratkaisujen suunnittelusta. Paneeleista kuusikulmaisiin altaisiin ja esimerkiksi erilaisiin valeseinärakenteisiin. Mahdollisuudet luoviin ratkaisuihin ovat rajattomat, ja nykyisin lähes kaikki on mahdollista kylpyhuoneessakin - wedidee-konseptin avulla. 10

11 wedi-levy parvekkeille ja terasseille wedi BA Balco Rakennuslevy parvekkeille ja terasseille Olemme päällystäneet Euroopan myydyimmän vesitiiviin wedi-levyn erikoispinnoitteella. Wedi BA Balco -levy muodostaa vankan ja luotettavan alustan laatoitettaviin parvekkeisiin ja terasseihin. BA Balco -levyt ovat yhtä luotettavia parvekkeilla ja terasseilla kuin wedi-levyt sisätiloissa. Ne muodostavat laatoitukselle ihanteellisen alustan. Niitä voidaan käyttää lähes kaikilla vakailla ja myös ongelmallisilla alusrakenteilla. Erikoispinnoitteensa ansiosta BA Balco -levyt eivät ime lainkaan vettä. Ne vähentävät myös jännityksiä eivätkä vaadi ylimääräistä kuivumisaikaa. BA Balco -levyt ovat yhtä helppokäyttöisiä kuin wedi-levyt. 11

12 Rentoutumiseen - wedi Scalda wedi Scalda höyryhuoneet wedi-levyjen mielenkiintoisimpia erityissovelluksia ovat wedi Scalda höyryhuoneet, wedi-leposohvat ja wedi-istuimet. Toimitamme höyryhuoneita vakiomalleina kolmion- ja neliönmuotoisina, viisi-, kuusi-, seitsemän- tai kahdeksankulmaisina sekä pyöreinä. Ja tietenkin valmistamme niitä räätälöityinä yksilöllisten toiveiden mukaisesti. Höyryhuoneiden seinät valmistetaan 80 mm:n paksuisista wedi-levyistä, joiden päälle voidaan suoraan liimata laatoitus. Katot valmistetaan suulakepuristetusta polystyreenivaahdosta ja päällystetään epoksihartsilla ja synteettisellä pinnoitteella. Höyryhuoneita varten valmistamme myös laatoitettavia istuimia ja penkkejä samasta materiaalista. Suosittelemme uppoutumista wedi Scaldan lämpimään maailmaan. wedi-levystä voidaan toteuttaa myös oman suunnittelijan piirtämä höyryhuone. Tässä tapauksessa tulee noudattaa voimassa olevia LVIS- ja rakenteita koskevia määräyksiä, puhumattakaan vedeneristyksestä RakMK kohdan C2 mukaan. Höyryhuoneelle tulee aina hakea rakennuslupa. 12

13 Muunneltavat, ilkivallankestävät, hygieeniset seinärakenteet Julkisten tilojen saniteettitilojen tulee toisaalta olla edustavia, mutta ne myös altistuvat kovalle käytölle ja kulutukselle. Niiden helppo huollettavuus on ensiarvoisen tärkeää. wedi on kehittänyt väliseinäjärjestelmän, jonka seinäpinnat voidaan kokonaan laatoittaa tai päällystää luonnonkivellä. Tämä antaa suunnittelijalle suuren vapauden järjestelmän suunnittelussa. Lisäksi järjestelmä on ilkivallankestävä ja hygieeninen sekä pestävissä juoksevalla vedellä. Väliseinäjärjestelmä voidaan haluttaessa toimittaa viimeisteltynä muilla tyylikkäillä tuotteilla wedin laajasta tuotevalikoimasta. 13

14 Wedi -levyjen käyttö ja asennus 1. Sisäseinien verhous Kiinnitysalustan tulee olla riittävän tukeva ja se tulee puhdistaa irtoavasta materiaalista ja liasta ennen wedi-levyn asennusta. Tarvittaessa alusta tulee pohjustaa laastitartunnan saavuttamiseksi. Tuoreiden rakenteiden tulee olla riittävän kuivia ja vakaita ennen wedi-levyn asennusta. 1.1 Laastikiinnitys kauttaaltaan ilman mekaanisia kiinnikkeitä levypaksuuksille alk. 4mm Alustasta irtoava aines poistetaan ennen levyjen asentamista. Seinäpintaan levitetään kauttaaltaan saneerauslaastia esim. Laatta-Flex tai Keraflex Maxi. Levy painetaan seinään ja tasataan. Levysaumoihin asennetaan wedivahvikenauha kuivatiloissa. Märkätiloissa levyn pinta käsitellään kauttaaltaan kosteussululla esim. Primer S, ja levysaumoihin asennetaan tiivistysnauha esim. Mapetape 50 mm. 1.2 Pistekiinnitys laastilla ja mekaanisilla kiinnikkeillä epätasaisilla alustoilla levypaksuuksille alkaen 10 mm Tällä kiinnitystavalla saavutetaan luotettava kiinnitys, kun vanhan seinän pintalujuus on riittämätön liimakiinnitysalustaksi. Esim. ruuvimeisselillä painetaan reiät levyn läpi kiinnityspisteiden kohdalle. 8 kiinnikettä levyä kohti. Levitetään saneerauslaastipaakut reikien kohdalle. Levy asennetaan seinään; levy naputellaan vasaran ja laudanpätkän avulla paikalleen ja tarkastetaan asennus vatupassilla. Laastin annetaan kovettua. 14

15 Kiinnitysankkurit lyödään reikien kohdalta laastin (johon on ensin porattu rei ät) läpi seinään. Levysaumoihin asennetaan wedivahvikenauha. Märkätiloissa levyn pinta käsitellään kauttaaltaan kosteussululla esim. Primer S, ja levysaumoihin asennetaan tiivistysnauha esim. Mapetape 100 mm, myös kiinnikkeiden kohdalle. 1.3 Ruuvikiinnitys puu- tai metallirankaan levypaksuuksille alkaen 20 mm Rankarakenne tehdään kantavaan vanhaan seinään niin, että pysty- ja vaakarankojen jako on korkeintaan 0,60x1,25 m. wedi-levy ruuvataan puurankaan. Ruuvikiinnityksessä käytetään wedialuslevyä. Asenna levysaumoihin wedivahvikenauha. Märkätiloissa käsittele levyn pinta kauttaaltaan kosteussululla esim. Primer S, ja asenna levysaumoihin tiivistysnauha esim. Mapetape 100 mm, myös kiinnikkeiden kohdalle. 1.4 wedi -levyn laatoitus wedi-levy on asennettuna heti laatoitusvalmis. Laattoja saumattaessa on tehtävä pehmeä silikonisaumaus lattian ja seinän rajaan, sekä seinien pystynurkkiin. wedi-levyn laatoitus. Laatoitus vanhan laatan ja wedi-levyn päälle. 15

16 1.5 Pesualtaiden, wc-istuinten jne. kiinnittäminen Asennettaessa raskaita kalusteita, kuten pesualtaita tai wc-istuimia, tulee varmistua ettei kiinnitys kohdistu wedi-levyn vaahtoytimeen, vaan kantavaan seinärakenteeseen tai asennusvahvikkeisiin. Tämä tulee huomioida myös kun levyt on asennettu rankaan tai pistekiinnityksellä. Näillä osin rankarakennetta tulee tarvittaessa täydentää. Kevyemmät esineet voidaan kiinnittää ruuvilla tai propulla. Pesualtaan seinäkiinnityksen periaate. Kevyempien esineiden (hylly) kiinnittäminen ruuvi- tai proppukiinnityksellä 2. Kaarevat seinät 2.1 wedi -levyn taivuttaminen Tee levyyn leikkausviillot veitsellä ja teräsohjurilla. Taivuta levy haluttuun muotoon. Tee pienillä taivutussäteillä leikkaus V-muotoon......tai käytä käsisirkkeliä ja taivuta. 16

17 2.2 Levyn jäykistäminen muotoon Levitä viillot täyteen laastia. Suositeltavaa käyttää pikalaastia, esim. Keraquick. Asenna viiltosaumoihin wedi-vahvikenauha tai vahvikeverkko (leveys 1m) laajoissa pinnoissa. Laatoita kuten edellä. 3. Vesiliitännän teko seinäkkeeseen Levy vahvistetaan 1,5-2 mm teräslevyllä, joka liimataan levyn takapintaan esim. PU-tyyppisellä liimamassalla. Läpivienti tiivistetään seinäkkeen märältä puolelta soveltuvalla läpivientikappaleella (esim. Mapetape) tai tiivistysmassalla (esim. Idrostop Mastic). HUOM! Seinien sisäisissä putkituksissa, hanakulma-asennuksissa jne. tulee noudattaa voimassa olevia määräyksiä. 17

18 4. wedisteck -asennustuet wedisteck BA levy-levy liitoksiin. Täytä liitos esim. Keraquick-laastilla (MS-polymerimassalla höyrysaunarakenteissa) ja vahvista liitos molemminpuolin wedivahvikenauhalla. wedisteck WE kulmaliitoksiin (esim. allastasot). wedisteck RK seinäkkeiden lattia- ja kulmaliitoksiin. Täytä liitos esim. Kerapoxy-epoksimassalla. 5. wedi-levyn työstämiseen sopivat työkalut Mattoveitsi, teräsohjain, käsisaha. Mitta, vatupassi, suorakulma, kynä. Vasara, kumivasara, ruuvimeisseli, porakone, kiintoavain. Laastikauha, laastikampa ja massapursotin. 6. wedi-levyn työstämisen yleisperiaatteita Reiät (läpiviennit jne) tiivistetään soveltuvalla massalla ja manseteilla. wedi-levyt paksuudeltaan 4-6 mm tulee kiinnittää kauttaaltaan alustaan eikä niille siis sovellu pistekiinnitys tai kiinnitys rankaan. wedi-levyt varastoidaan lappeellaan paksuudesta riippumatta. wedi-levyt tulee suojata suoralta auringonpaisteelta ja kosteudelta. wedi-levyjä asennettaessa tulee välttää liuottimien käsittelyä. 18

19 wedi-levyt ja -profiilit Tuotteen kuvaus wedi-levy 12,5 mm wedi-levy 20 mm wedi-levy 30 mm wedi-levy 40 mm wedi-levy 50 mm wedi-levy 60 mm wedi-levy 80 mm wedi-levy Construct 30 mm Mitat, pituus x leveys 250 x 62,5 cm 260 x 60 cm 260 x 60 cm 260 x 60 cm 260 x 60 cm 250 x 60 cm 250 x 60 cm 250 x 60 cm Tuotteen kuvaus Mitat, pituus x paksuus wedi putkikotelo 15 x 15 sivun pituus 260 x 2 cm wedi putkikotelo 20 x 20 sivun pituus 260 x 2 cm wedi putkikotelo 30 x 30 sivun pituus 260 x 2 cm wedi putkikotelo 20 x 40 sivun pituus 260 x 2 cm Tuotteen kuvaus Ammeen peitelevy Ammeen peitelevy Ammeen peitelevy Mitat, pituus x leveys x paksuus 180 x 60 x 3 cm 210 x 60 x 3 cm 76 x 60 x 3 cm Tuotteen kuvaus Mitat wedisteck WE -asennustuki wedisteck RK -asennustuki wedisteck BA -asennustuki Aluslevy galvanoitu Kiinnitysankkuri metallia Kiinnitysankkuri metallia Vahvikenauha itseliimautuva leveys 125 mm 8 cm 11 cm 25 m / rulla 19

20 wedi GmbH on yli 18 vuoden ajan valmistanut vesitiiviitä, suoraan päällelaatoitettavia polystyreenivaahdosta (Styrofoam*) valmistettuja rakennuslevyjä. Nyt nämä komposiittilevyt ovat myös suomalaisen rakentajan käytettävissä. Levyt joihin liittyy keveys, itsekantavuus, kosteudenkestävyys ja helppo työstettävyys. *Dow Chemical Company n tavaramerkki Lisätietoja saat valtuutetulta wedi-jälleenmyyjältä: Heikki Haru Oy puh. (09) fax (09) Mestarintie Vantaa FIN 09/04 - D01/04, K01/04 A206834/282 20
