1. Paikan valitseminen ja pohjatöiden tekeminen

Transkriptio

1

2 1. Paikan valitseminen ja pohjatöiden tekeminen Valitse altaalle ja puhdistuslaitteille sopiva paikka huolella. Allas tulee pystyä upottamaan maahan vähintään 135cm syvyydelle. Varmista että alueella on tarpeeksi tilaa altaan tuomiseksi sille suunnitellulle paikalle. Oikein tehty altaan pohjatyö on tärkein työvaihe altaan pitkäaikaiseen ja turvalliseen käyttöön. Tehdas myöntää altaalle 10 vuoden takuun, kun seuraavia sääntöjä noudatetaan (ks. alla oleva altaan poikkileikkauskuva): 1. Lasikuituallas upotetaan maan pinnan alapuolelle vähintään 135cm. Mikäli asennat altaan maan päälle, tulee asennuksessa käyttää tehtaan laatimaa erillistä ohjetta. Pyydä ACONILTA maanpäällisen rakentamisen ohjeet. 2. Altaan ulkopuoli seinämän osalta täytetään soralla (8-32mm raekoko) vähintään 30 cm leveydeltä samaan tasoon asti altaan veden yläpinnan kanssa tarkkuudella +/-100 mm mm paksu hiekkakerros. Hiekan päälle asennetaan routaeristys FINNFOAM / STRYROX. 4. Altaan pohjamaan tulee olla routimatonta. Pohjamaan täytössä käytettävä vettä läpäisevää soraa (8-32mm raekoko) vähintään 30 cm paksuudelta. 5. Altaan pohjamaahan tulee asentaa salaojitus mahdollisten tulvien ja vesivuotojen poistamiseksi. Erityisen tärkeä merkitys salaojituksella on silloin, kun pohjavesi sijaitsee lähellä altaan pohjaa. Tehdas ei anna takuuta altaalle, jos salaojitusta ei ole tehty.

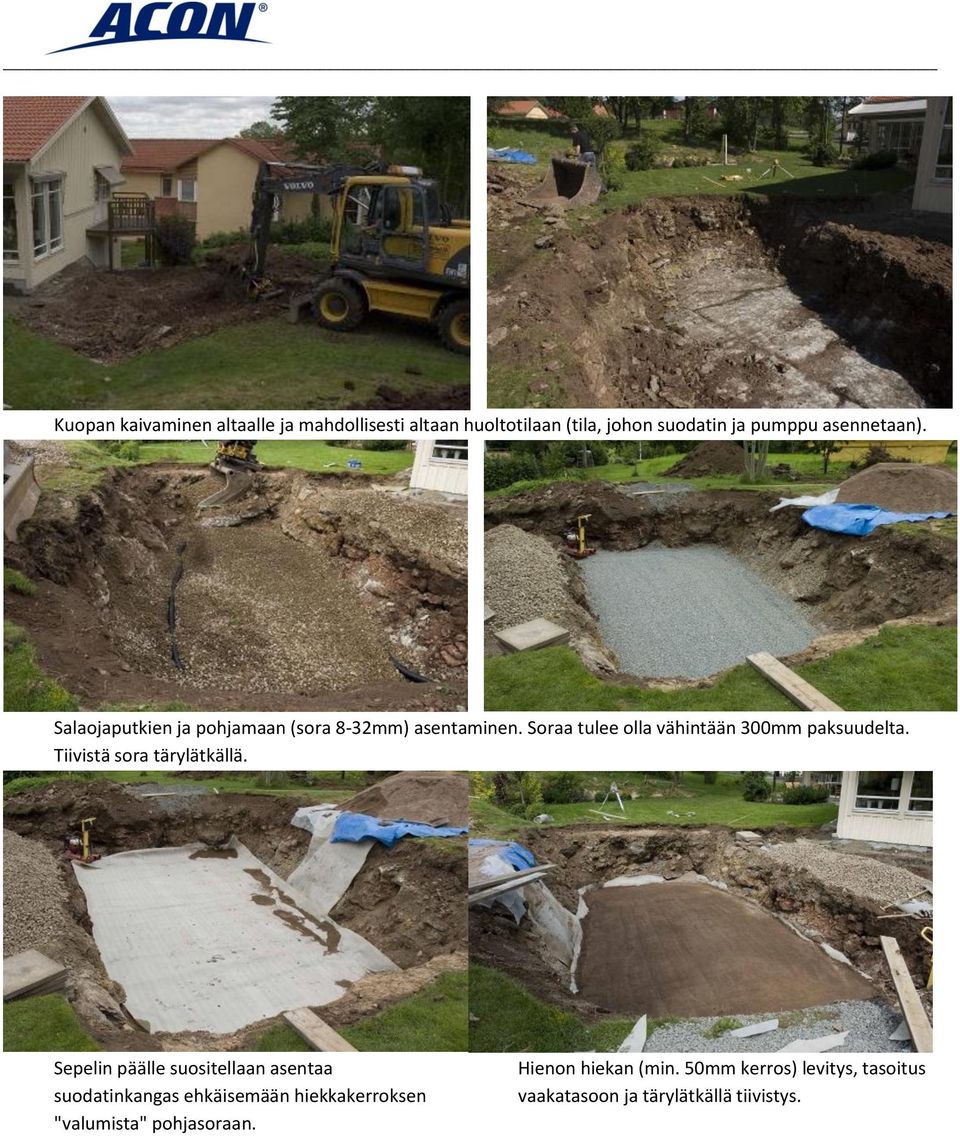

3 Kuopan kaivaminen altaalle ja mahdollisesti altaan huoltotilaan (tila, johon suodatin ja pumppu asennetaan). Salaojaputkien ja pohjamaan (sora 8-32mm) asentaminen. Soraa tulee olla vähintään 300mm paksuudelta. Tiivistä sora tärylätkällä. Sepelin päälle suositellaan asentaa suodatinkangas ehkäisemään hiekkakerroksen "valumista" pohjasoraan. Hienon hiekan (min. 50mm kerros) levitys, tasoitus vaakatasoon ja tärylätkällä tiivistys.

4 Altaan pohjan eristys finnfoam tai styroksi levyillä. Paksuus min. 50mm. 2. Altaan saapuminen Allas saapuu vetoauton perässä olevan erikoistrailerin kyydissä.

5 Allas nostetaan trailerin kyydistä altaan sijoituspaikkaan asiakkaan hankkimalla nostimella esim Hiab, nosturi, kaivinkone yms. Altaan liikuttelemisessa vältä kaikkia mahdollisia tekijoitä, jotka voivat aiheuttaa muodonmuutoksia ja vaurioita altaasen. Varmista, että allas on vaakasuorassa ja sen sijainti on oikea. 3. Varusteiden ja puhdistuslaitteiden asennus altaaseen

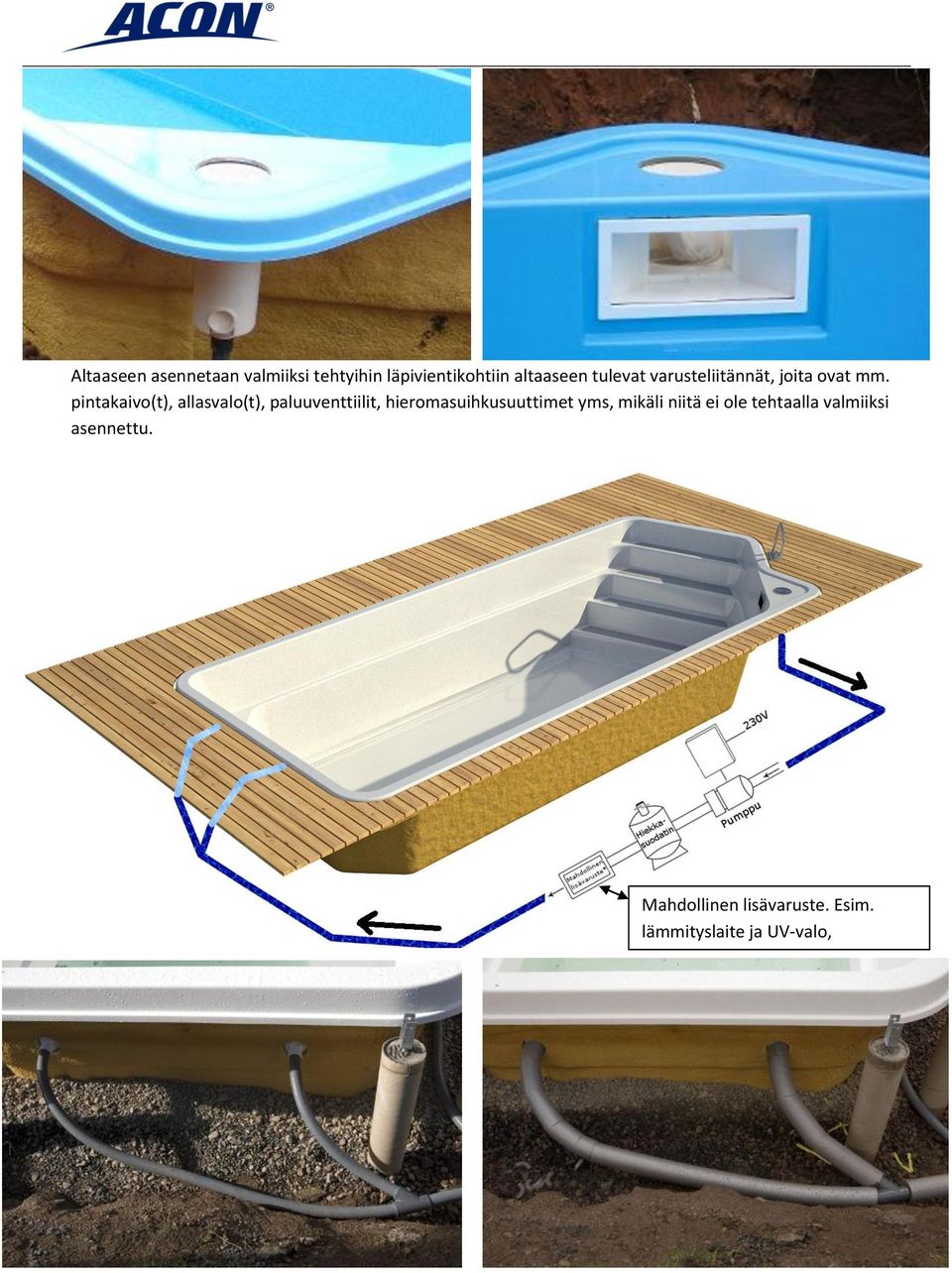

6 Altaaseen asennetaan valmiiksi tehtyihin läpivientikohtiin altaaseen tulevat varusteliitännät, joita ovat mm. pintakaivo(t), allasvalo(t), paluuventtiilit, hieromasuihkusuuttimet yms, mikäli niitä ei ole tehtaalla valmiiksi asennettu. Mahdollinen lisävaruste. Esim. lämmityslaite ja UV-valo,

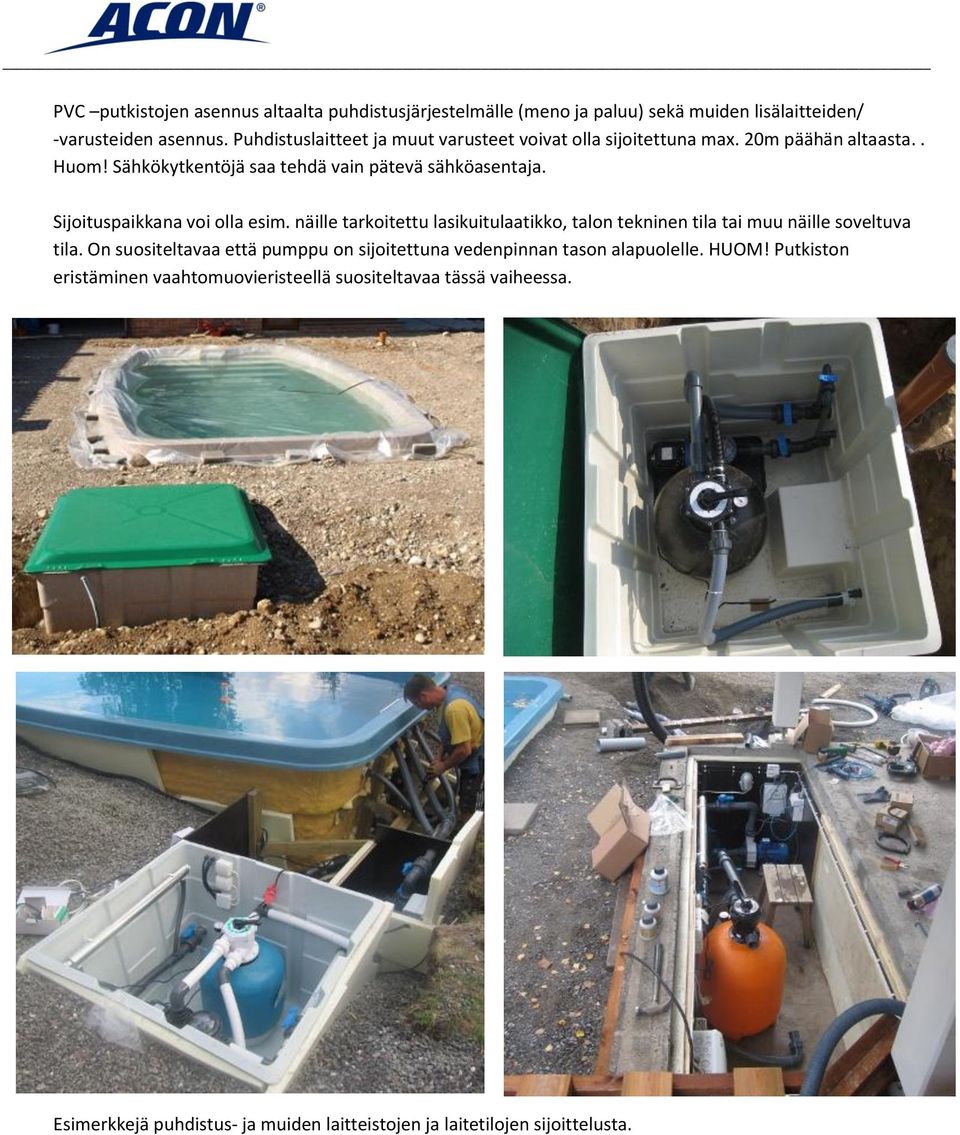

7 PVC putkistojen asennus altaalta puhdistusjärjestelmälle (meno ja paluu) sekä muiden lisälaitteiden/ -varusteiden asennus. Puhdistuslaitteet ja muut varusteet voivat olla sijoitettuna max. 20m päähän altaasta.. Huom! Sähkökytkentöjä saa tehdä vain pätevä sähköasentaja. Sijoituspaikkana voi olla esim. näille tarkoitettu lasikuitulaatikko, talon tekninen tila tai muu näille soveltuva tila. On suositeltavaa että pumppu on sijoitettuna vedenpinnan tason alapuolelle. HUOM! Putkiston eristäminen vaahtomuovieristeellä suositeltavaa tässä vaiheessa. Esimerkkejä puhdistus- ja muiden laitteistojen ja laitetilojen sijoittelusta.

8 HUOM! PUTKISTOJEN LIITOKSET TEHDÄÄN PVC LIIMAUKSELLA. Liimaus tulee suorittaa erittäin huolellisesti ja liiman ohjeita noudattaen. LIIMAUSOHJE Griffon liimalla: Liitettävä putki katkaistaan sopivasta kohdasta kohtisuoraan sahalla tai leikkurilla. Putken päästä tehdään viistämällä kartion mallinen. Tällä estetään liiman työntyminen putken edellä pois liitoskohdasta. Putken pää ja liimattava vastakappale puhdistetaan huolellisesti sopivalla puhdistusaineella esim. asetonilla. Liimaa levitetään runsaasti ja huolellisesti molempiin liimattaviin pintoihin. Tämän jälkeen putki työnnetään heti pysähtymättä pohjaan saakka ja oikeaan asentoon. Saumasta pursunnut ylimääräinen liima pyyhitään pois. Liitetyt osat tulevat olla liikkumatta muutaman minuutin, jotta liitos ehtii tarttua. Huom! liimaus tulee suorittaa liimapurkin etiketin ohjeen mukaan. 4. Suodatinlaitteiston, lisävarusteiden ja sähköjärjestelmän asentaminen laitetilaan a. Tähän jotain kuvia hiekkasuodattimen hiekkatäyttö +muut b. OISKO JARILLA TÄHÄN KOMMENTTIA KUINKA TÄMÄ KOHTA OLISI HYVÄ OHJEISTAA??? 5. Altaan täyttäminen ja ulkopuolisen täytön tekeminen

9 Kun kaikki putkiliitokset ja sähkökytkennät on tehty, voidaan aloittaa altaan täyttäminen vedellä. Huom! Altaan ulkopuolinen soratäyttö (8-32mm vedenläpäisevää soraa) tehdään altaan vesitäytön kanssa samanaikaisesti. Maksimi poikkeama sisä- ja ulkotäytöllä saa olla 10cm. Varmista, että kaikki altaan ulkopuoliset muodot/aukot, istuma-alueiden ja portaiden alaosat täyttyvät soralla. Tiivistä sora huolellisesti etenkin näillä kohdin esim. lapiolla. Seuraa altaan reunojen (pituussuunnassa altaan keskikodalta) mahdollista liikettä täytön aikana. Mahdollinen poikkeama alkuasentoon saa olla enintään 5mm.

10

11 Hiekkasuodattimen ja pumpun perustoiminta Normaalissa toiminnassa vesi virtaa altaan pintaventtiilistä letkun kautta pumpulle, josta pumppu pumppaa veden ylös hiekkasuodattimeen. Suodattimessa vesi virtaa hiekkapatsaan läpi ja palaa takaisin suodattimen poistoportista altaaseen/ altaan paluuventtiilin läpi. Suodattimen puhdistus- ja huuhtelutoiminnassa vesi virtaa päinvastaiseen suuntaan eli virtaus tapahtuu altaan paluuventtiilistä sisään hiekkapatsaaseen, josta jatkaa edelleen suodattimen purkuportista ulos (WASTE PORT) jonka voi haluttaessa johtaa joko ojaan tai muuhun likaviemäriin. Veden virtaussuunta on sama huuhtelutoiminnassa (engl. RINSE). Suodatin ja pumppu mahdollistavat 6 tai jopa 7 eri toimintoa Lue myös nämä toiminnot takasivulta. Huuhtele allas 1-2 kertaa kuukaudessa. Suodatinhiekka vaihdetaan n. 3-5 vuoden välein. HUOM! Älä käytä pumppua ja suodatinta silloin kun käytät allasta (sähköiskun varalta) UIMA-ALLAS SYSTEEMIN KÄYNNISTYS 1. Täytä allas vedellä niin kauan kunnes veden pinnan taso on pinta-aukon puolessa välissä. Altaan tulee tällöin olla tukirakenteiltaan (täyttö) jo valmiiksi asennettu ohjeiden mukaisesti. 2. Varmista, että pumppu on täyttynyt kokonaan vedellä. Kierrä hitaasti pumpun kantta ja päästä ilma kannen alta pois, jotta vesi pääsee täyttämään pumpun. 3. Varmista, että hiekkasuodattimen Moniporttiventtiilin kahva on käännetty suodatus- eli engl. FILTER -asentoon 4. Kytke pumppu verkkojännitteeseen ja käynnistä se. 5. Huomio ja tarkista käynnistyspaineen arvo mittarista ja laita se ylös. 6. Tarkista, ettei missään ole vuotoja. SUODATTIMEN PUHDISTUSOHJEET: HUOMIO: Kun mittarin painelukeman arvo on 5 PSI:tä tai korkeampi kuin alkuperäinen paine käynnistyksen jälkeen, täytyy suodatin puhdistaa. Altaan mukana tuleva 6-osainen moniporttiventtiili mahdollistaa turvallisen ja yksinkertaisen tavan suodattimen ylläpitoon ja huoltoon. Älä koskaan yritä avata tai löysätä hiekkasuodattimen kaulusta kun systeemi on käynnissä, koska niin toimiessa se saattaa aiheuttaa vakavan vahingon tai haitan käyttäjälle. 1. Sammuta pumppu. 2. Kiinnitä puhdistusletku (Backwash hose, letkun käyttö on vapaavalintainen) purkuvedenportin liittimeen (WastePort) 3. Käännä MoniporttiVenttiilin osoittamaan puhdistusasentoon engl. BACKWASH-POSITION. Käynnistä pumppu ja anna pumpun käydä 90 sekunnin jaksoja niin kauan kunnes purkuvesi on kirkasta. Sammuta pumppu. 4. Käännä MoniporttiVenttiilin huuhtelu asentoon engl. RINSE-POSITION. Käynnistä pumppu 30 sekunnin ajaksi. 5. Toista vaiheet em. kohdat 3 & 4 niin kauan kunnes purkuvesi on puhdasta tee näin pumpun aina ollessa päällä. 6. Käännä MoniporttiVenttiili suodatus asentoon engl. FILTER-POSITION. Käynnistä pumppu. Venttiili on nyt normaalissa toiminta-asennossa. ALTAAN, SUODATTIMEN JA PUMPUN TALVIKÄYTTÖ Talvella altaaseen pitää jättää vesi paikoilleen. Talvella vesi jäätyy ja jäätyessään laajenee ja nousee mahdollisesti altaassa ylöspäin. Ylöspäin noustessaan jää rikkoisi pintaventtiilin. Siksi talven ajaksi altaan vesiraja lasketaan n. 20cm normaalitasosta pintaventtiillin alapuolelle. Käytä talvella altaassa jäänrikkojia. Näitä jäätymisen aiheuttaman laajentumisen estäviä vaimentimia voivat olla esim. tyhjät mehupullot, kanisterit jne. Tyhjien pullojen ja kanistereiden pohjalle voi laittaa painoksi hieman hiekkaa. Tehdas ei vastaa takuista jos: allasta ei ole käytetty oikein, talvella altaassa ei ole ollut vettä tai vesimäärä on ollut vähäinen, altaan asennuksessa ei ole noudatettu tätä ohjetta, altaan vauriot ovat syntyneet väkivallan tai huolimattoman käytön seurauksesta, altaassa on käytetty vääränlaisia lisävarusteita, tarvikkeita, ympröiviä rakenteita tai materiaaleja ja kemikaaleja, allas vaurioituu luonnonilmiöiden, maavyörymien tms. vuoksi.

12 Jos pumppu ja suodatin sijaitsevat teknisessä tilassa tai muussa tilassa, jossa lämpötila on +0C astetta, silloin seuraavia ohjeita ei tarvitse suorittaa. Seuraavat ohjeet koskevat vain hiekkasuodatinsysteemiä, joka sijaitsee ulkona ja mukailee ulkolämpötilaa. 1. Puhdista engl. BACKWASH suodatinsysteemi kokonaan. Ks. suodattimen puhdistusohjeet. 2. Käytä suodattimeen erillistä suodattimen puhdistukseen tarkoitettua puhdistuskemikaalia ohjeiden mukaisesti. 3. Sammuta pumppu. Irrota altaan pintakaivolle ja paluuaukkoon menevät letkut. 4. Poista tyhjennystulpan kansi suodatinsäiliön pohjasta. 5. Löysää tyhjennystulpat pumpun pohjasta ja pumppukotelon etuosasta. Anna kaiken veden valua pois. 6. Irrota pumpun ja suodattimen väliset liitokset. Irrota pumpun poistoputki ja poista se. Älä hukkaa liittimen tiivistettä osanumero. Nosta ja irrota pumppu ja pumpun alusta suodattimesta ja säilytä se talon sisällä.

13 MONIPORTTIVENTTIILIN TOIMINNOT: FILTERATION CYCLE: RINSE / HUUHTELU: Huuhtelee suodattimen sivuille, väliseinille ja hajottimille jääneen hiekan. Vesi virtaa suodattimen sisääntuloportista sisään ja poistuu purkuportista engl. WASTE PORT. Vesi virtaa suodattimen hiekkapatsaan läpi ja poistuu suodattimen ulostuloportista engl FILTER OUT LET päätyen paluuletkun kautta altaaseen. TÄSSÄ ASENNOSSA SUODATIN JA PUMPPU OVAT NORMAALI SSA TOIMINTAASENNOSSA. WASTE / POISTO: Tyhjentää likaisen veden altaasta. Vesi virtaa moniportti-venttiilien läpi, ohittaen suodattimen ja päätyenpurku- /poistoporttiin engl. WASTE PORT CIRCULATE / KIERRÄTYS: Altaan veden kierrätys ilman suodatusta. Vesi virtaa suoraan suodattimen sisääntuloportista ulostuloporttiin ohittaen hiekkapatsaan. CLOSED/ SULJETTU: Kaikki portit ovat kiinni. Pumppua voidaan huoltaa tässä tilassda Varoitus: Pumppua ei saa käyttää kun venttiili on tässä asennossa BACKWASH / PESU: Vesi virtaa säiliössä sivuttaissuuntaisesti ja heiluttaa roskia ja likapartikkeleita ja huuhtelee ne purkuporttiin engl. WASTE PORT.

14 1. ALLASSYSTEEMI 1. ACON LUXUS ALLAS 2. PINTAVENTTIILI /- KAIVO 3. PALUUVENTTIILI 4. VEDENPUHDISTUSJÄRJESTELMÄN MENOPUTKI 50MM PVC, VESI VIRTAA PUMPULLE (6.). 5. PUHDISTUJÄRJESTELMÄN VESI PALAA PALUUPUTKIA (5.) PITKIN 50MM PVC TAKAISIN ALTAASEEN 6. PUMPPU TYÖNTÄÄ VEDEN HIEKKASUODATTIMELLE (7.) 7. NORMAALISSA PUHDISTUS TOIMINNASSA VESI PALAUTUU HIEKKASUODATTIMESTA PALUUPUTKIA (5.) PITKIN TAKAISIN ALTAASEEN. 8. LISÄVARUSTE ESIM. ILMALÄMPÖPUMPPU, SÄHKÖLÄMMITIN, KLORINAATTORI, UV-LAITE JNE. 9. KONTROLLIBOKSI: OHJAA SÄHKÖISIÄ LAITTEITA KUTEN VALOA, PUMPPUA, LISÄVARUSTETTA JNE. 10. FINNFOAM/STYROKSI, PAKSUUS MIN. 50MM 11. HIENO HIEKKA TAI SEPELI TÄRYLLÄ TIIVISTETTY, PAKSUUS MIN. 50MM 12. KARKEAMPI SEPELI RAEKOKO 8-32MM, PAKSUUS MIN 30 CM
