1 «Jotta paloriskit jättäisivät sinut rauhaan.» SecuriFire redundantti modulaarinen paloilmoitinjärjestelmä varustettuna SpiderNet teknologialla

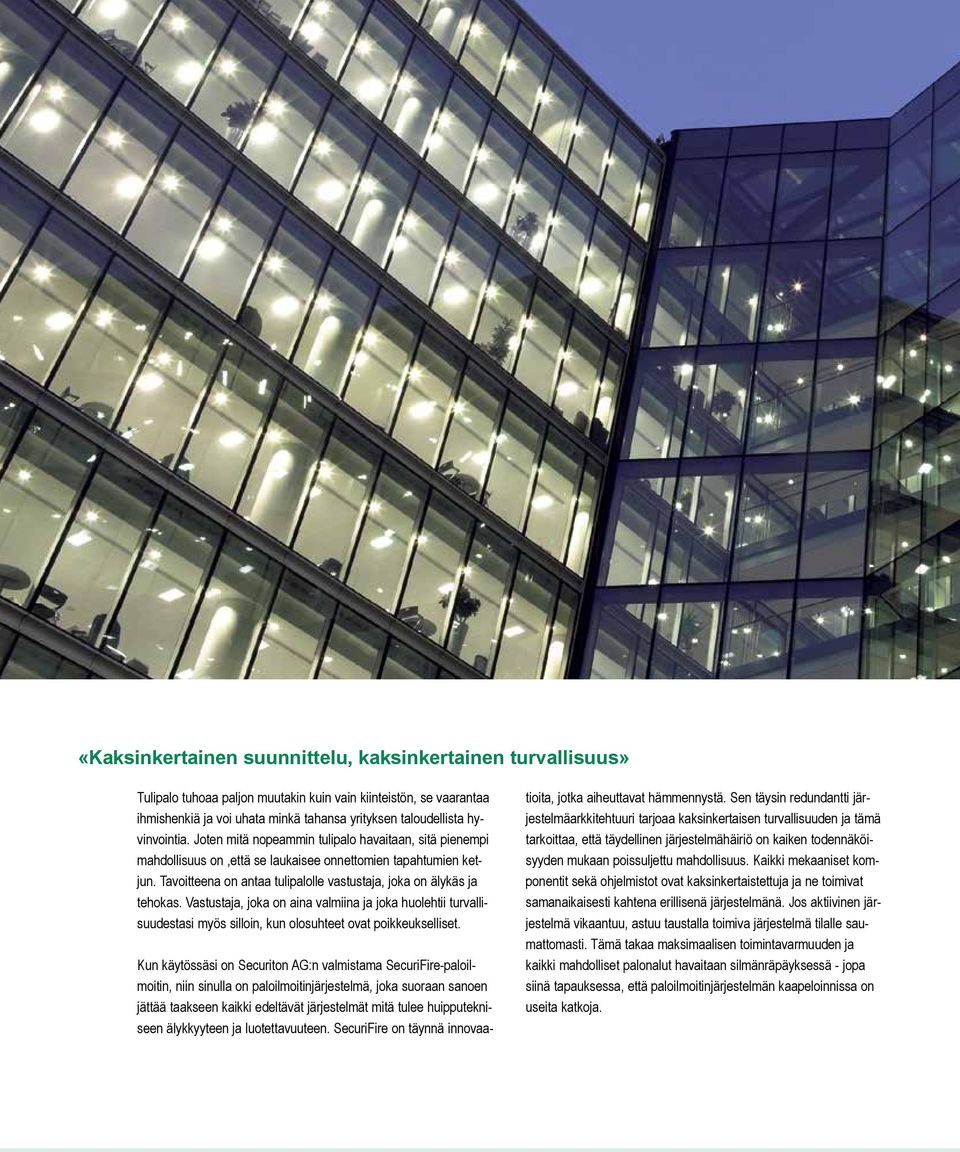

2 «Kaksinkertainen suunnittelu, kaksinkertainen turvallisuus» Tulipalo tuhoaa paljon muutakin kuin vain kiinteistön, se vaarantaa ihmishenkiä ja voi uhata minkä tahansa yrityksen taloudellista hyvinvointia. Joten mitä nopeammin tulipalo havaitaan, sitä pienempi mahdollisuus on,että se laukaisee onnettomien tapahtumien ketjun. Tavoitteena on antaa tulipalolle vastustaja, joka on älykäs ja tehokas. Vastustaja, joka on aina valmiina ja joka huolehtii turvallisuudestasi myös silloin, kun olosuhteet ovat poikkeukselliset. Kun käytössäsi on Securiton AG:n valmistama SecuriFire-paloilmoitin, niin sinulla on paloilmoitinjärjestelmä, joka suoraan sanoen jättää taakseen kaikki edeltävät järjestelmät mitä tulee huipputekniseen älykkyyteen ja luotettavuuteen. SecuriFire on täynnä innovaatioita, jotka aiheuttavat hämmennystä. Sen täysin redundantti järjestelmäarkkitehtuuri tarjoaa kaksinkertaisen turvallisuuden ja tämä tarkoittaa, että täydellinen järjestelmähäiriö on kaiken todennäköisyyden mukaan poissuljettu mahdollisuus. Kaikki mekaaniset komponentit sekä ohjelmistot ovat kaksinkertaistettuja ja ne toimivat samanaikaisesti kahtena erillisenä järjestelmänä. Jos aktiivinen järjestelmä vikaantuu, astuu taustalla toimiva järjestelmä tilalle saumattomasti. Tämä takaa maksimaalisen toimintavarmuuden ja kaikki mahdolliset palonalut havaitaan silmänräpäyksessä - jopa siinä tapauksessa, että paloilmoitinjärjestelmän kaapeloinnissa on useita katkoja.

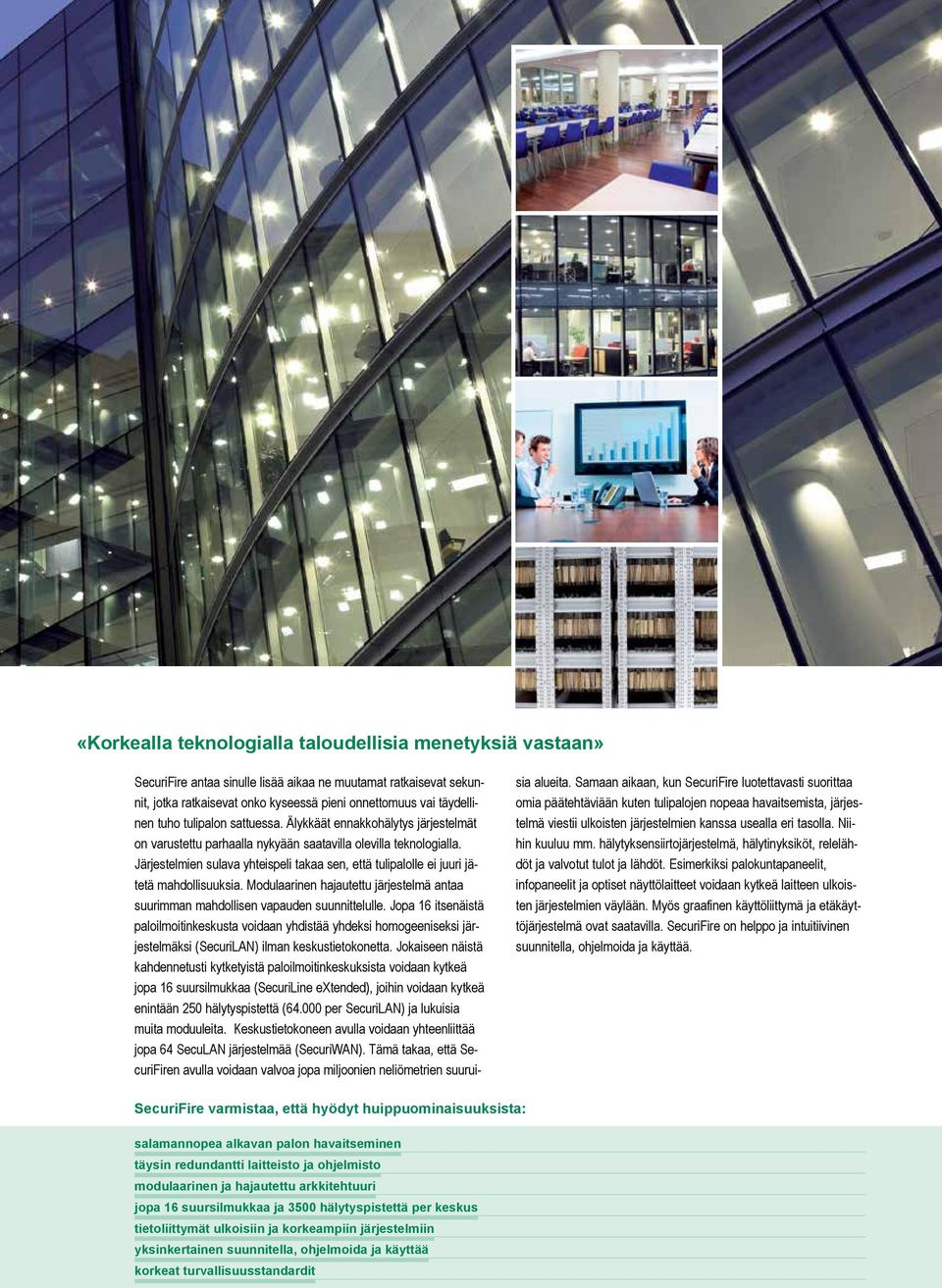

3 «Korkealla teknologialla taloudellisia menetyksiä vastaan» SecuriFire antaa sinulle lisää aikaa ne muutamat ratkaisevat sekunnit, jotka ratkaisevat onko kyseessä pieni onnettomuus vai täydellinen tuho tulipalon sattuessa. Älykkäät ennakkohälytys järjestelmät on varustettu parhaalla nykyään saatavilla olevilla teknologialla. Järjestelmien sulava yhteispeli takaa sen, että tulipalolle ei juuri jätetä mahdollisuuksia. Modulaarinen hajautettu järjestelmä antaa suurimman mahdollisen vapauden suunnittelulle. Jopa 16 itsenäistä paloilmoitinkeskusta voidaan yhdistää yhdeksi homogeeniseksi järjestelmäksi (SecuriLAN) ilman keskustietokonetta. Jokaiseen näistä kahdennetusti kytketyistä paloilmoitinkeskuksista voidaan kytkeä jopa 16 suursilmukkaa (SecuriLine extended), joihin voidaan kytkeä enintään 250 hälytyspistettä ( per SecuriLAN) ja lukuisia muita moduuleita. Keskustietokoneen avulla voidaan yhteenliittää jopa 64 SecuLAN järjestelmää (SecuriWAN). Tämä takaa, että SecuriFiren avulla voidaan valvoa jopa miljoonien neliömetrien suuruisia alueita. Samaan aikaan, kun SecuriFire luotettavasti suorittaa omia päätehtäviään kuten tulipalojen nopeaa havaitsemista, järjestelmä viestii ulkoisten järjestelmien kanssa usealla eri tasolla. Niihin kuuluu mm. hälytyksensiirtojärjestelmä, hälytinyksiköt, relelähdöt ja valvotut tulot ja lähdöt. Esimerkiksi palokuntapaneelit, infopaneelit ja optiset näyttölaitteet voidaan kytkeä laitteen ulkoisten järjestelmien väylään. Myös graafinen käyttöliittymä ja etäkäyttöjärjestelmä ovat saatavilla. SecuriFire on helppo ja intuitiivinen suunnitella, ohjelmoida ja käyttää. SecuriFire varmistaa, että hyödyt huippuominaisuuksista: salamannopea alkavan palon havaitseminen täysin redundantti laitteisto ja ohjelmisto modulaarinen ja hajautettu arkkitehtuuri jopa 16 suursilmukkaa ja 3500 hälytyspistettä per keskus tietoliittymät ulkoisiin ja korkeampiin järjestelmiin yksinkertainen suunnitella, ohjelmoida ja käyttää korkeat turvallisuusstandardit

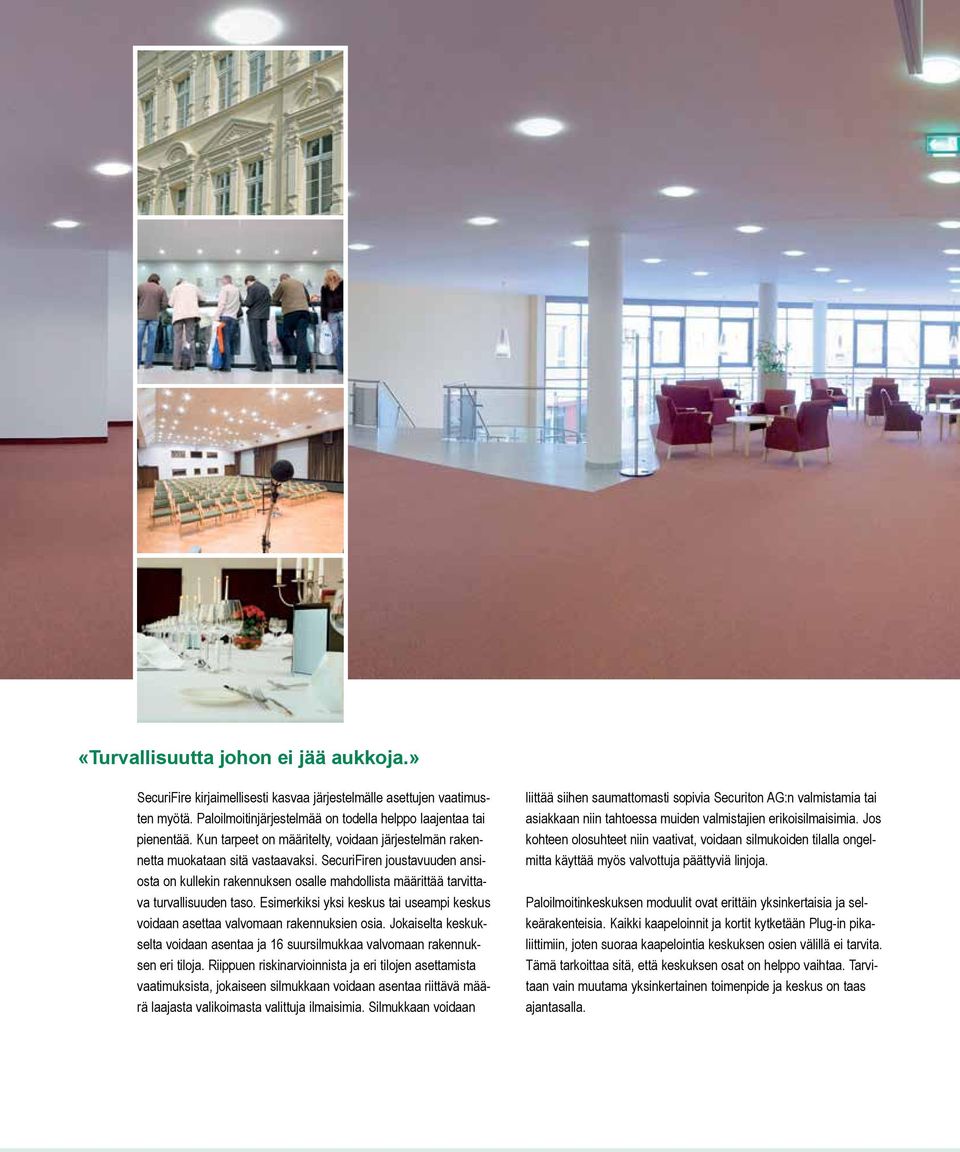

4 «Turvallisuutta johon ei jää aukkoja.» SecuriFire kirjaimellisesti kasvaa järjestelmälle asettujen vaatimusten myötä. Paloilmoitinjärjestelmää on todella helppo laajentaa tai pienentää. Kun tarpeet on määritelty, voidaan järjestelmän rakennetta muokataan sitä vastaavaksi. SecuriFiren joustavuuden ansiosta on kullekin rakennuksen osalle mahdollista määrittää tarvittava turvallisuuden taso. Esimerkiksi yksi keskus tai useampi keskus voidaan asettaa valvomaan rakennuksien osia. Jokaiselta keskukselta voidaan asentaa ja 16 suursilmukkaa valvomaan rakennuksen eri tiloja. Riippuen riskinarvioinnista ja eri tilojen asettamista vaatimuksista, jokaiseen silmukkaan voidaan asentaa riittävä määrä laajasta valikoimasta valittuja ilmaisimia. Silmukkaan voidaan liittää siihen saumattomasti sopivia Securiton AG:n valmistamia tai asiakkaan niin tahtoessa muiden valmistajien erikoisilmaisimia. Jos kohteen olosuhteet niin vaativat, voidaan silmukoiden tilalla ongelmitta käyttää myös valvottuja päättyviä linjoja. Paloilmoitinkeskuksen moduulit ovat erittäin yksinkertaisia ja selkeärakenteisia. Kaikki kaapeloinnit ja kortit kytketään Plug-in pikaliittimiin, joten suoraa kaapelointia keskuksen osien välillä ei tarvita. Tämä tarkoittaa sitä, että keskuksen osat on helppo vaihtaa. Tarvitaan vain muutama yksinkertainen toimenpide ja keskus on taas ajantasalla.

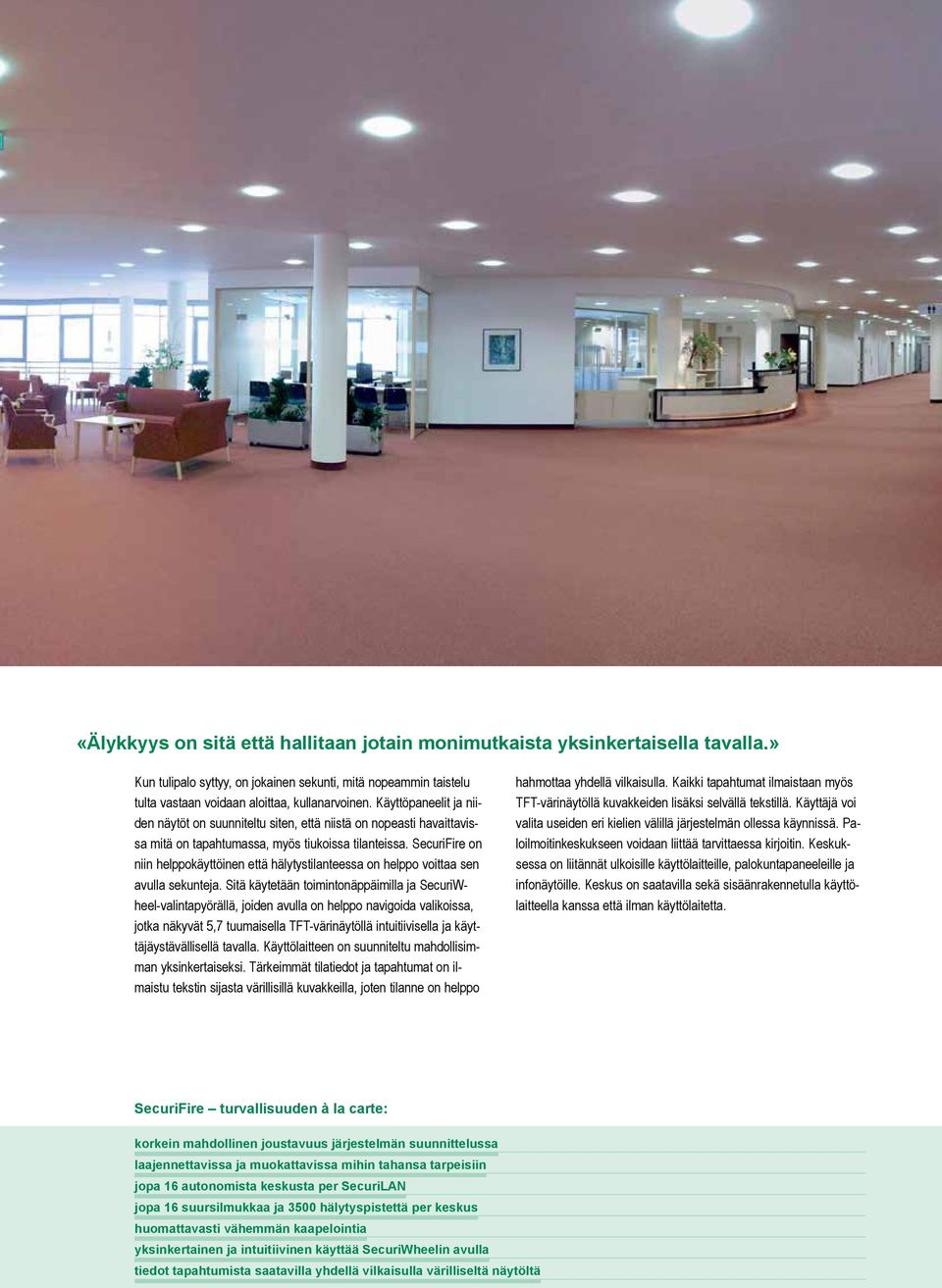

5 «Älykkyys on sitä että hallitaan jotain monimutkaista yksinkertaisella tavalla.» Kun tulipalo syttyy, on jokainen sekunti, mitä nopeammin taistelu tulta vastaan voidaan aloittaa, kullanarvoinen. Käyttöpaneelit ja niiden näytöt on suunniteltu siten, että niistä on nopeasti havaittavissa mitä on tapahtumassa, myös tiukoissa tilanteissa. SecuriFire on niin helppokäyttöinen että hälytystilanteessa on helppo voittaa sen avulla sekunteja. Sitä käytetään toimintonäppäimilla ja SecuriWheel-valintapyörällä, joiden avulla on helppo navigoida valikoissa, jotka näkyvät 5,7 tuumaisella TFT-värinäytöllä intuitiivisella ja käyttäjäystävällisellä tavalla. Käyttölaitteen on suunniteltu mahdollisimman yksinkertaiseksi. Tärkeimmät tilatiedot ja tapahtumat on ilmaistu tekstin sijasta värillisillä kuvakkeilla, joten tilanne on helppo hahmottaa yhdellä vilkaisulla. Kaikki tapahtumat ilmaistaan myös TFT-värinäytöllä kuvakkeiden lisäksi selvällä tekstillä. Käyttäjä voi valita useiden eri kielien välillä järjestelmän ollessa käynnissä. Paloilmoitinkeskukseen voidaan liittää tarvittaessa kirjoitin. Keskuksessa on liitännät ulkoisille käyttölaitteille, palokuntapaneeleille ja infonäytöille. Keskus on saatavilla sekä sisäänrakennetulla käyttölaitteella kanssa että ilman käyttölaitetta. SecuriFire turvallisuuden à la carte: korkein mahdollinen joustavuus järjestelmän suunnittelussa laajennettavissa ja muokattavissa mihin tahansa tarpeisiin jopa 16 autonomista keskusta per SecuriLAN jopa 16 suursilmukkaa ja 3500 hälytyspistettä per keskus huomattavasti vähemmän kaapelointia yksinkertainen ja intuitiivinen käyttää SecuriWheelin avulla tiedot tapahtumista saatavilla yhdellä vilkaisulla värilliseltä näytöltä

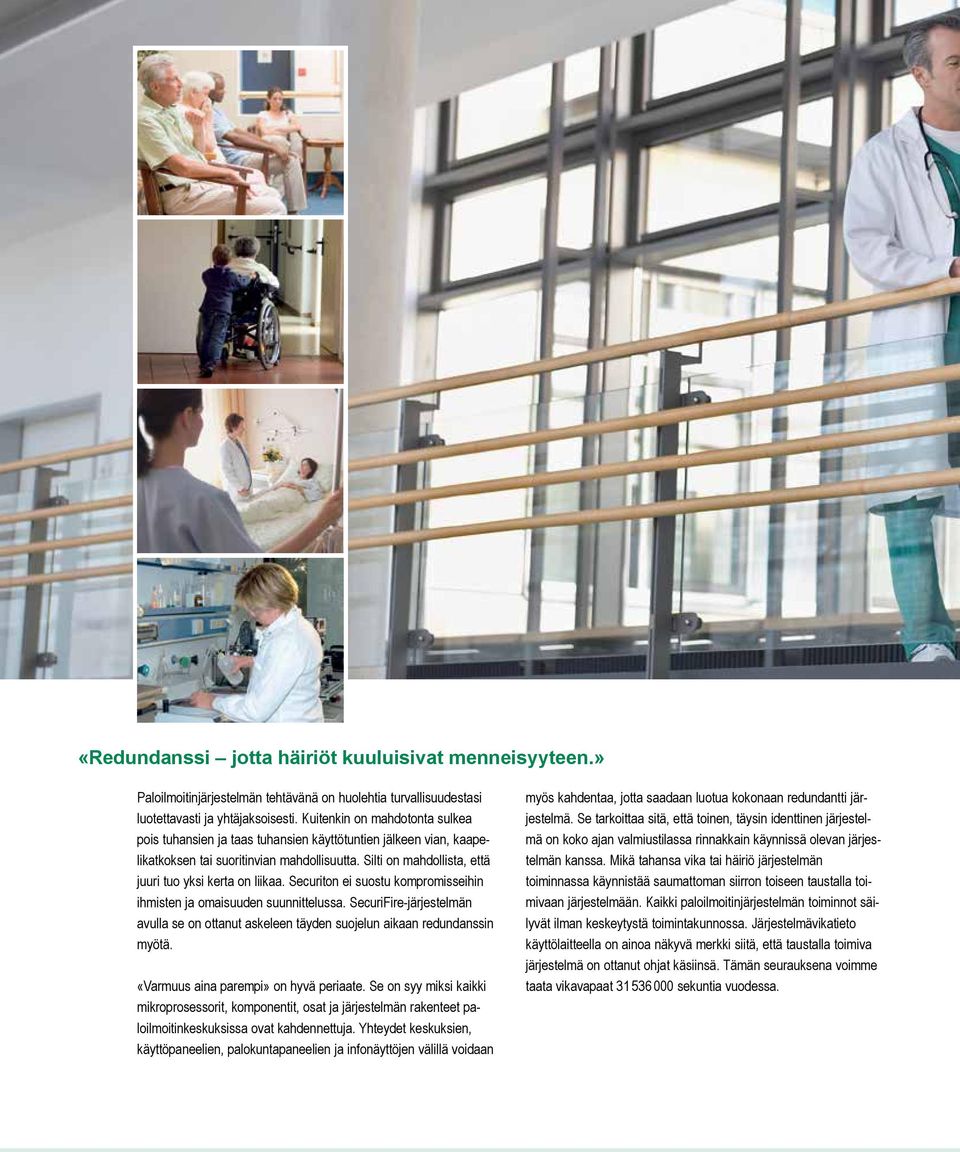

6 «Redundanssi jotta häiriöt kuuluisivat menneisyyteen.» Paloilmoitinjärjestelmän tehtävänä on huolehtia turvallisuudestasi luotettavasti ja yhtäjaksoisesti. Kuitenkin on mahdotonta sulkea pois tuhansien ja taas tuhansien käyttötuntien jälkeen vian, kaapelikatkoksen tai suoritinvian mahdollisuutta. Silti on mahdollista, että juuri tuo yksi kerta on liikaa. Securiton ei suostu kompromisseihin ihmisten ja omaisuuden suunnittelussa. SecuriFire-järjestelmän avulla se on ottanut askeleen täyden suojelun aikaan redundanssin myötä. «Varmuus aina parempi» on hyvä periaate. Se on syy miksi kaikki mikroprosessorit, komponentit, osat ja järjestelmän rakenteet paloilmoitinkeskuksissa ovat kahdennettuja. Yhteydet keskuksien, käyttöpaneelien, palokuntapaneelien ja infonäyttöjen välillä voidaan myös kahdentaa, jotta saadaan luotua kokonaan redundantti järjestelmä. Se tarkoittaa sitä, että toinen, täysin identtinen järjestelmä on koko ajan valmiustilassa rinnakkain käynnissä olevan järjestelmän kanssa. Mikä tahansa vika tai häiriö järjestelmän toiminnassa käynnistää saumattoman siirron toiseen taustalla toimivaan järjestelmään. Kaikki paloilmoitinjärjestelmän toiminnot säilyvät ilman keskeytystä toimintakunnossa. Järjestelmävikatieto käyttölaitteella on ainoa näkyvä merkki siitä, että taustalla toimiva järjestelmä on ottanut ohjat käsiinsä. Tämän seurauksena voimme taata vikavapaat sekuntia vuodessa.

7 «Rajoittamaton verkottaminen SpiderNet teknologian avulla.» SecuriLan on järjestelmän elämänlanka. Se yhdistää jopa 16 paloilmoitinkeskusta yhdeksi suunnattoman suureksi ja tehokkaaksi paloilmoitinjärjestelmäksi. Yksittäiset paloilmoitinkeskukset voivat olla jopa 1200m etäisyydellä toisistaan tavanomaisia kaapeleita käytettäessä. Mikäli käytetään valokaapeleita, etäisyys on rajoittamaton. Vaikka järjestelmä on suunniteltu hajautetuksi jokainen käyttölaite toimii ikään kuin kyseessä olisi yksittäinen paloilmoitinkeskus. Koko verkon tiedot ovat niin haluttaessa saatavilla jokaiseen käyttöpaneeliin, yksittäisten ilmaisimien tarkkuudella. Tämä säästää aikaa ja kustannuksia. Turvallisuus on myös yksi tärkeimmistä SecuriLan-verkossa tapahtuvalle tiedonsiirrolle asetetuista vaatimuksista. Tämä on syy miksi kaikki SecuriLAN-verkon laitteet on suunniteltu redundantisti. Uusi SpiderNet-teknologia tarkoittaa vielä parempaa käytettävyyttä. SpiderNET teknologian avulla paloilmoitinkeskukset voidaan liittää toisiinsa silmukkaan kaapeloinnin lisäksi myös silmukan poikki tehtävillä lisäkaapeloinneilla. Tämä muodostaa huipputurvallisen hämähäkinverkon, joka on vastustuskykyinen myös lukuisia kaapelikatkoksia vastaan. Järjestelmät keskustelevat toistensa kanssa jatkuvasti tarkoitusta varten erikseen kehitetyn digitaalisen dataprotokollan avulla. Automatisoidut testausjaksot ja testausohjelmat pyörivät koko ajan taustalla. SecuriLAN verkossa mahdollisesti ilmenevät sähkömagneettiset häiriöt suodatetaan pois, mikä estää tiedonsiirtovikojen syntymisen. SecuriFire turvallinen ja redundantisti verkostoitu: 100% identtinen varajärjestelmä koko ajan valmiustilassa suurin mahdollinen vian mahdollisuuden minimoiva suunnittelu kaikilla tasoilla turvallinen tiedonsiirto redundantin SecuriLAN verkon avulla tiivis solmuverkko SpiderNet teknologian avulla jatkuvat automatisoidut järjestelmän tarkastukset etäkäyttöinen järjestelmän diagnostiikka laiteväylä ulkoisten näyttöjen ja ohjausjärjestelmien kytkemistä varten

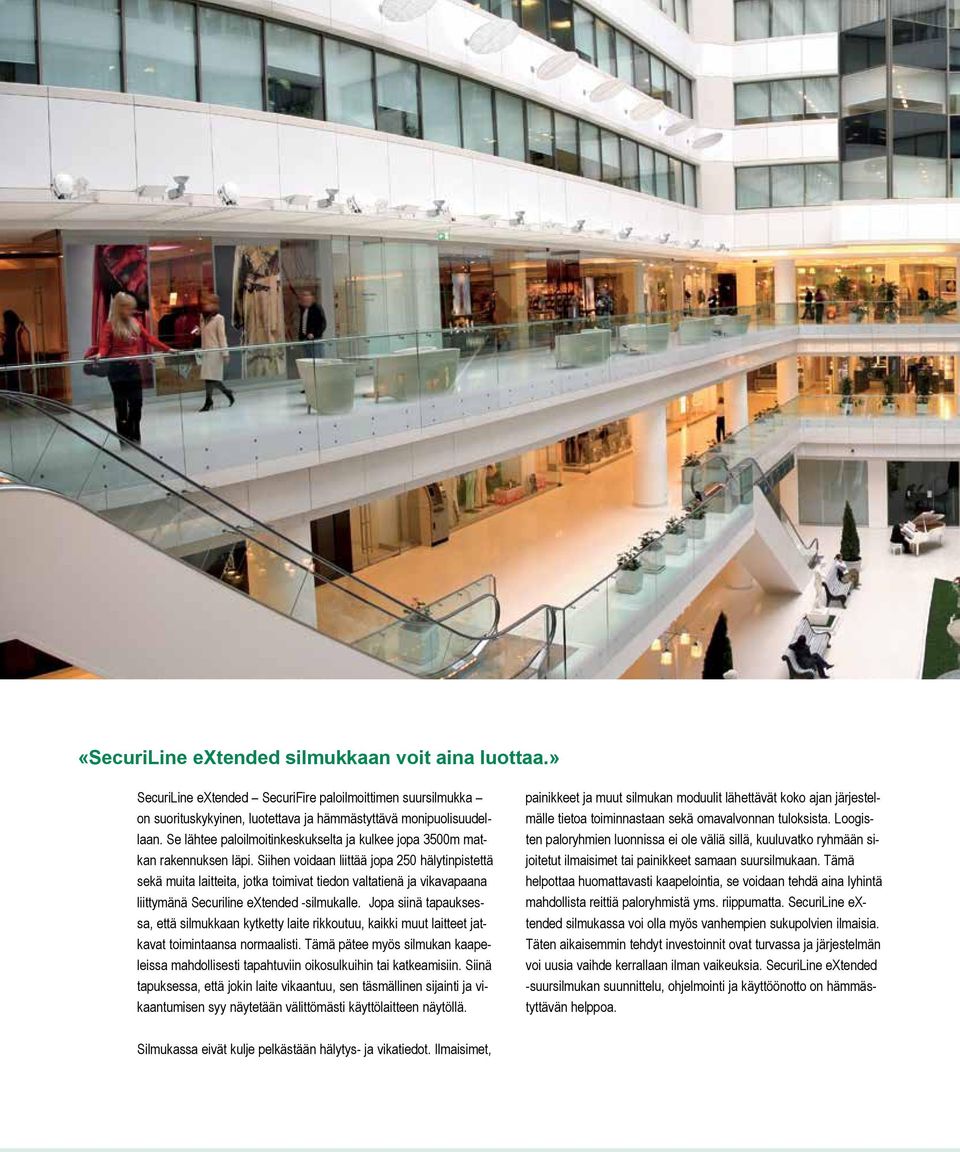

8 «SecuriLine extended silmukkaan voit aina luottaa.» SecuriLine extended SecuriFire paloilmoittimen suursilmukka on suorituskykyinen, luotettava ja hämmästyttävä monipuolisuudellaan. Se lähtee paloilmoitinkeskukselta ja kulkee jopa 3500m matkan rakennuksen läpi. Siihen voidaan liittää jopa 250 hälytinpistettä sekä muita laitteita, jotka toimivat tiedon valtatienä ja vikavapaana liittymänä Securiline extended -silmukalle. Jopa siinä tapauksessa, että silmukkaan kytketty laite rikkoutuu, kaikki muut laitteet jatkavat toimintaansa normaalisti. Tämä pätee myös silmukan kaapeleissa mahdollisesti tapahtuviin oikosulkuihin tai katkeamisiin. Siinä tapuksessa, että jokin laite vikaantuu, sen täsmällinen sijainti ja vikaantumisen syy näytetään välittömästi käyttölaitteen näytöllä. painikkeet ja muut silmukan moduulit lähettävät koko ajan järjestelmälle tietoa toiminnastaan sekä omavalvonnan tuloksista. Loogisten paloryhmien luonnissa ei ole väliä sillä, kuuluvatko ryhmään sijoitetut ilmaisimet tai painikkeet samaan suursilmukaan. Tämä helpottaa huomattavasti kaapelointia, se voidaan tehdä aina lyhintä mahdollista reittiä paloryhmistä yms. riippumatta. SecuriLine extended silmukassa voi olla myös vanhempien sukupolvien ilmaisia. Täten aikaisemmin tehdyt investoinnit ovat turvassa ja järjestelmän voi uusia vaihde kerrallaan ilman vaikeuksia. SecuriLine extended -suursilmukan suunnittelu, ohjelmointi ja käyttöönotto on hämmästyttävän helppoa. Silmukassa eivät kulje pelkästään hälytys- ja vikatiedot. Ilmaisimet,

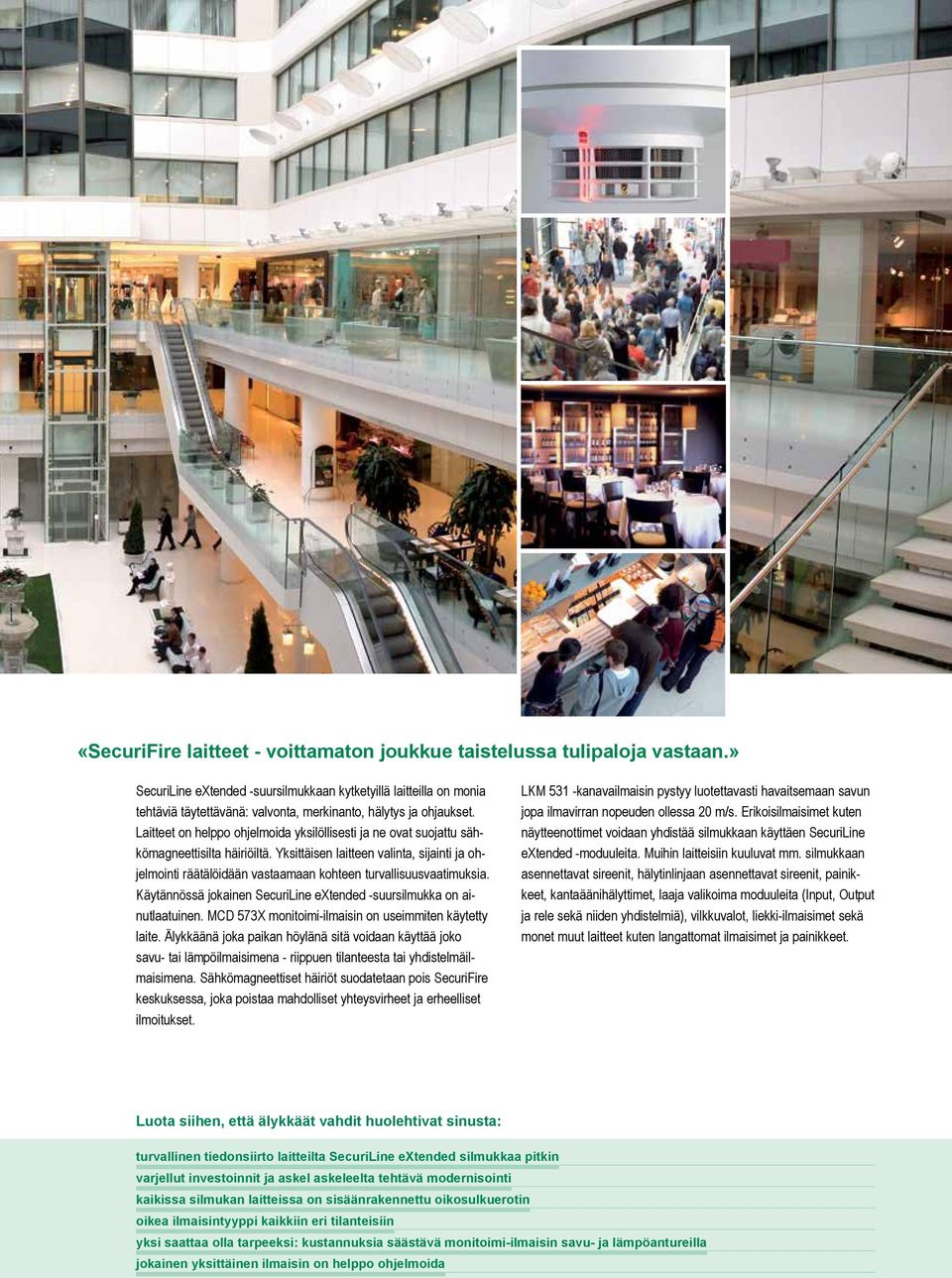

9 «SecuriFire laitteet - voittamaton joukkue taistelussa tulipaloja vastaan.» SecuriLine extended -suursilmukkaan kytketyillä laitteilla on monia tehtäviä täytettävänä: valvonta, merkinanto, hälytys ja ohjaukset. Laitteet on helppo ohjelmoida yksilöllisesti ja ne ovat suojattu sähkömagneettisilta häiriöiltä. Yksittäisen laitteen valinta, sijainti ja ohjelmointi räätälöidään vastaamaan kohteen turvallisuusvaatimuksia. Käytännössä jokainen SecuriLine extended -suursilmukka on ainutlaatuinen. MCD 573X monitoimi-ilmaisin on useimmiten käytetty laite. Älykkäänä joka paikan höylänä sitä voidaan käyttää joko savu- tai lämpöilmaisimena - riippuen tilanteesta tai yhdistelmäilmaisimena. Sähkömagneettiset häiriöt suodatetaan pois SecuriFire keskuksessa, joka poistaa mahdolliset yhteysvirheet ja erheelliset ilmoitukset. LKM 531 -kanavailmaisin pystyy luotettavasti havaitsemaan savun jopa ilmavirran nopeuden ollessa 20 m/s. Erikoisilmaisimet kuten näytteenottimet voidaan yhdistää silmukkaan käyttäen SecuriLine extended -moduuleita. Muihin laitteisiin kuuluvat mm. silmukkaan asennettavat sireenit, hälytinlinjaan asennettavat sireenit, painikkeet, kantaäänihälyttimet, laaja valikoima moduuleita (Input, Output ja rele sekä niiden yhdistelmiä), vilkkuvalot, liekki-ilmaisimet sekä monet muut laitteet kuten langattomat ilmaisimet ja painikkeet. Luota siihen, että älykkäät vahdit huolehtivat sinusta: turvallinen tiedonsiirto laitteilta SecuriLine extended silmukkaa pitkin varjellut investoinnit ja askel askeleelta tehtävä modernisointi kaikissa silmukan laitteissa on sisäänrakennettu oikosulkuerotin oikea ilmaisintyyppi kaikkiin eri tilanteisiin yksi saattaa olla tarpeeksi: kustannuksia säästävä monitoimi-ilmaisin savu- ja lämpöantureilla jokainen yksittäinen ilmaisin on helppo ohjelmoida

10 «Kaikki hallinnassa joka hetki SecuriFire Studio -ohjelmointityökalun avulla.» Mitä tarvitset SecuriFire järjestelmän suunnitteluun, ohjelmointiin ja käyttöönottoon. Yksinkertainen vastaus - kannettavan tietokoneen. SecuriFire Studio on hämmästyttävä ohjelmointityökalu. Se ohjaa sinua askel askeleelta, kunnes olet löytänyt täydelliset ratkaisut kuhunkin paloilmoitinjärjestelmään. Voit intuitiivisesti suunnitella järjestelmän rakenteen, keskuksien sijainnit ja suursilmukoiden sijainnit kohteessa sekä valita oikeat ilmaisinratkaisut ja oheislaitteet. On sanomattakin selvää, että sinulla on sekä Securiton AG:n että sen suomalaisen partnerin Cottari Oy:n asiantuntijoiden täysi tuki koko prosessin ajan. Myös siinä tapauksessa, että olet muokkaamassa tai laajentamassa olemassa olevaa järjestelmää, ohjelmointityökalu auttaa säästämään aikaa ja rahaa. Sinun tarvitsee vain ladata suunnitelma yhden keskuksen kautta järjestelmään ja se siirtyy kaikille järjestelmän osille SecuriLAN -verkon avulla. Rekisterit pitävät sinut ajantasalla siitä mitä tapahtuu järjestelmässä myös silloin, kun järjestelmä on käynnissä. Ne sisältävät tiedot kaikista järjestelmässä tapahtuvista muutoksista selvällä suomen kielellä. Rekistereistä löytyvät tiedot esimerkiksi hälytyksistä, vioista, irti- ja päällekytkennöistä, käyttäjän tekemistä toimista, huoltoilmoituksista jne.

11 «Ota tilanne haltuun nopeilla toimilla.» Tiukan paikan tullen SecuriFire kutsuu apua nopeasti. Tulipalon uhatessa SecuriFire lähettää välittömästi tarpeelliset viestit sekä hälytyksensiirtoyhteyksien että sisäisten järjestelmien kuten palokellojen, kantaäänihälyttimien yms. kautta. Vaihtoehtoisesti se lähettää tiedon tilanteen kehittymisestä siihen mahdollisesti liitettyihin korkeampiin tietokonejärjestelmiin tai paloilmoitinjärjestelmiin. Paikalla oleva pelastushenkilökunta saa nopeasti selkeän tiedon tulipalon tarkasta sijainnista käyttöpaneeleilta sekä muilta järjestelmän optisilta laitteilta. Kiinteästi asennetut automaattiset sammutusjärjestelmät ovat tietenkin vieläkin nopeampia sammuttamaan tulipaloja. Näidenkin järjestelmien osalta SecuriFire on tärkeässä roolissa. SecuriFire on myös hyväksytty kiinteiden sammutusjärjestelmien laukaisukeskukseksi. Tulipalon sattuessa SecuriFire laukaisee automaattisesti kyseisessä tilassa mahdollisesti olevan kiinteän sammutusjärjestelmän. Tämä tarkoittaa sitä, että tulipaloa vastaan taistelu voidaan aloittaa heti syttymisen jälkeen tai ohjelmoidun viiveen kuluttua. Lähes kaikki nykyaikaiset kiinteät sammutusjäjrjestelmät voidaan liittää SecuriFire-järjestelmään: CO 2 korkea- ja matalapaine sammutinjärjestelmät, jalokaasujärjestelmät ja argonlaitteistot, sprinklerijärjestelmät, matalapaine- ja korkeapainevesisumujärjestelmät, kemialliset järjestelmät jne. SecuriFire aina turvallisella puolella: ylijännitesuoja, verkkosuodatin ja suojaavat diodit suojatut kaapelit, maadoitettu metallinen kotelo testattu ja hyväksytty EN 54, EN , DIN, VDE, ja monien muiden mukaan VdS laite ja järjestelmä hyväksynnät, CPD hyväksyntä

12 Securiton AG, Alarm and Security Systems A company of the Swiss Securitas Group Myynti ja markkinointi Suomessa: Cottari Oy
