1 EN3449AFX EN3449AFW DA KØLE-/FRYSESKAB BRUGSANVISNING 2 FI JÄÄPAKASTIN KÄYTTÖOHJE 15 NO KOMBISKAP BRUKSANVISNING 28 SV KYL-FRYS BRUKSANVISNING 41

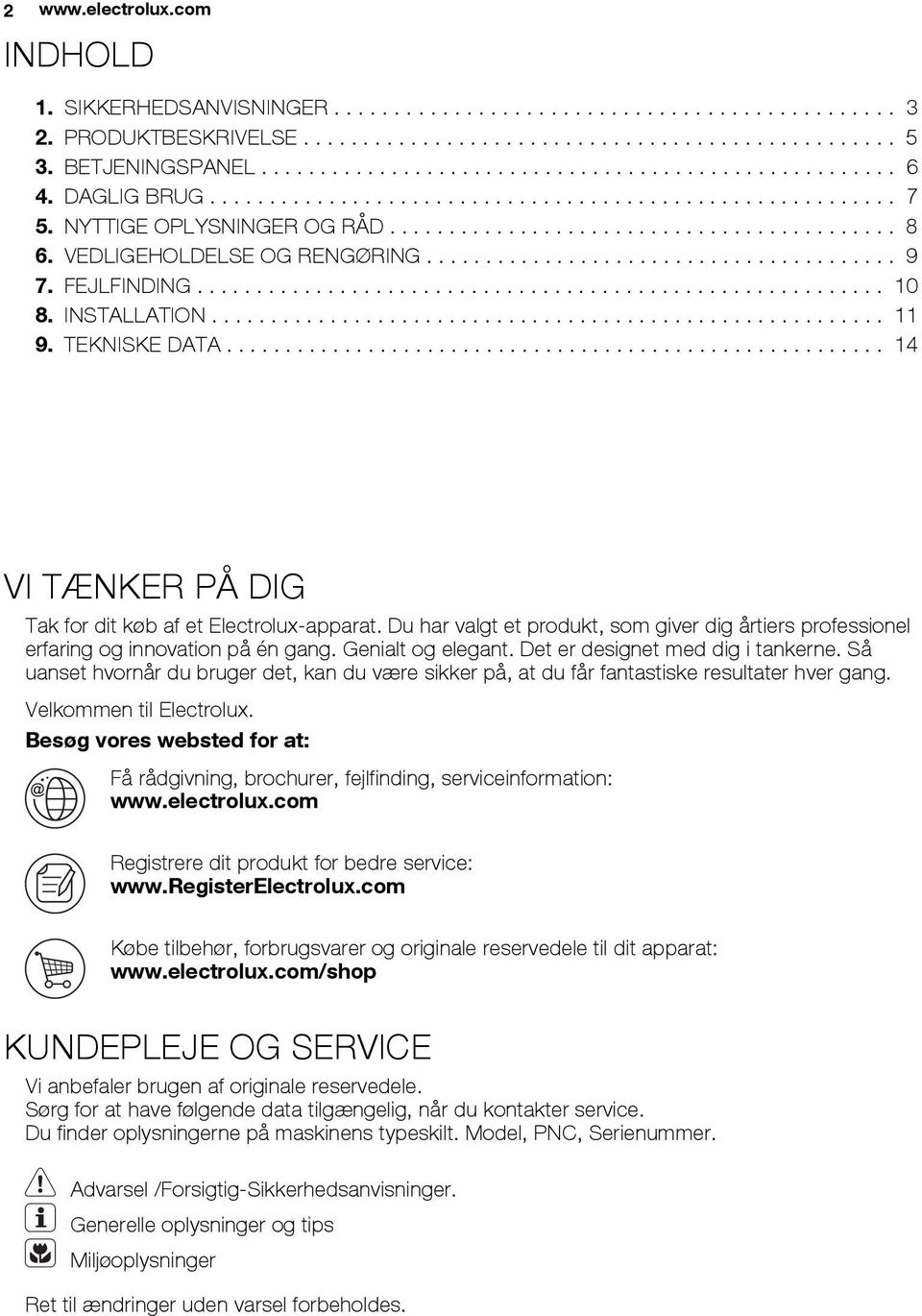

2 2 INDHOLD 1. SIKKERHEDSANVISNINGER PRODUKTBESKRIVELSE BETJENINGSPANEL DAGLIG BRUG NYTTIGE OPLYSNINGER OG RÅD VEDLIGEHOLDELSE OG RENGØRING FEJLFINDING INSTALLATION TEKNISKE DATA VI TÆNKER PÅ DIG Tak for dit køb af et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation på én gang. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger det, kan du være sikker på, at du får fantastiske resultater hver gang. Velkommen til Electrolux. Besøg vores websted for at: Få rådgivning, brochurer, fejlfinding, serviceinformation: Registrere dit produkt for bedre service: Købe tilbehør, forbrugsvarer og originale reservedele til dit apparat: KUNDEPLEJE OG SERVICE Vi anbefaler brugen af originale reservedele. Sørg for at have følgende data tilgængelig, når du kontakter service. Du finder oplysningerne på maskinens typeskilt. Model, PNC, Serienummer. Advarsel /Forsigtig-Sikkerhedsanvisninger. Generelle oplysninger og tips Miljøoplysninger Ret til ændringer uden varsel forbeholdes.

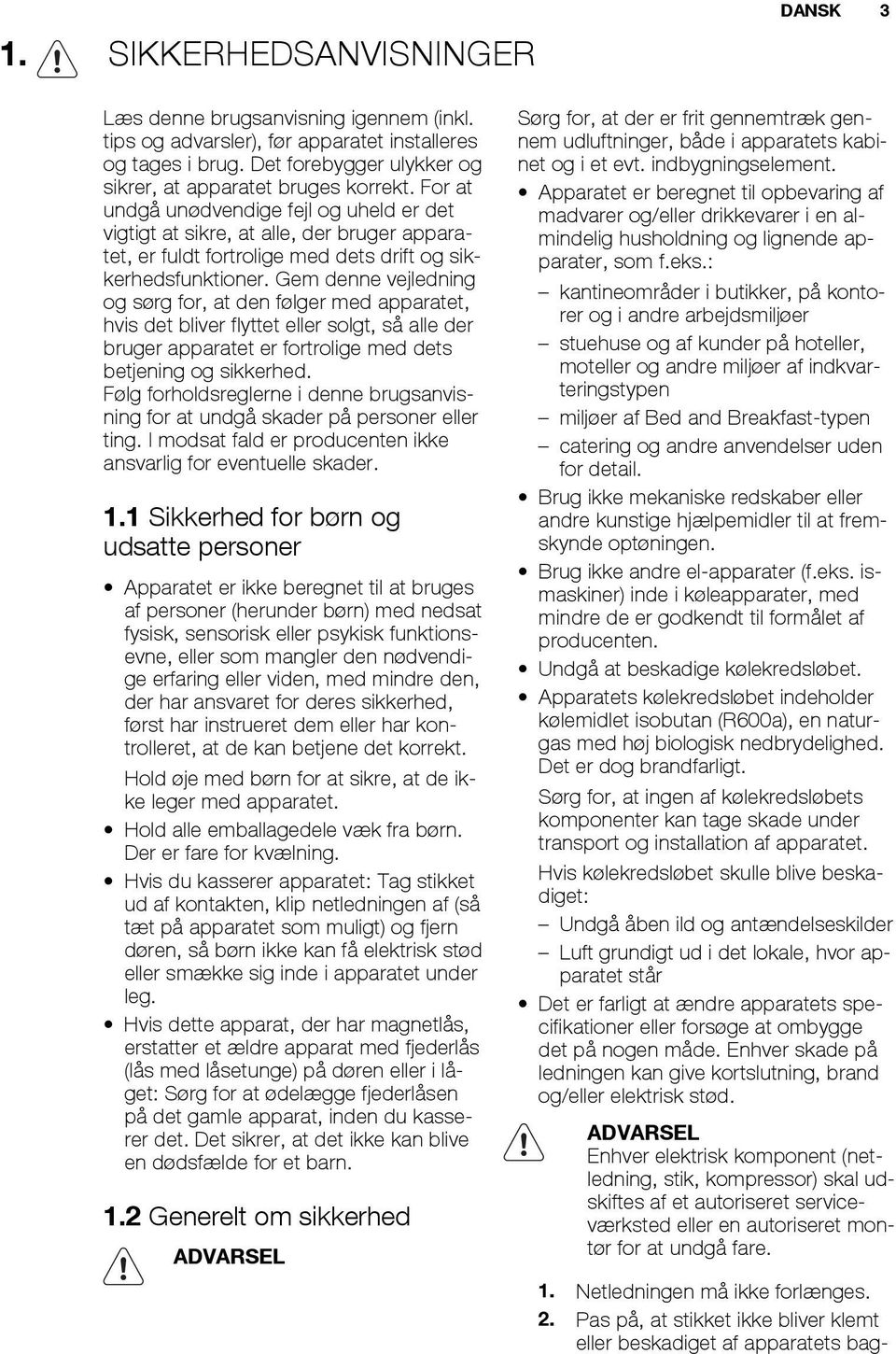

3 1. SIKKERHEDSANVISNINGER DANSK 3 Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed. Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader. 1.1 Sikkerhed for børn og udsatte personer Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt. Hold øje med børn for at sikre, at de ikke leger med apparatet. Hold alle emballagedele væk fra børn. Der er fare for kvælning. Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg. Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn. 1.2 Generelt om sikkerhed ADVARSEL Sørg for, at der er frit gennemtræk gennem udluftninger, både i apparatets kabinet og i et evt. indbygningselement. Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning og lignende apparater, som f.eks.: kantineområder i butikker, på kontorer og i andre arbejdsmiljøer stuehuse og af kunder på hoteller, moteller og andre miljøer af indkvarteringstypen miljøer af Bed and Breakfast-typen catering og andre anvendelser uden for detail. Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen. Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleapparater, med mindre de er godkendt til formålet af producenten. Undgå at beskadige kølekredsløbet. Apparatets kølekredsløbet indeholder kølemidlet isobutan (R600a), en naturgas med høj biologisk nedbrydelighed. Det er dog brandfarligt. Sørg for, at ingen af kølekredsløbets komponenter kan tage skade under transport og installation af apparatet. Hvis kølekredsløbet skulle blive beskadiget: Undgå åben ild og antændelseskilder Luft grundigt ud i det lokale, hvor apparatet står Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød. ADVARSEL Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør for at undgå fare. 1. Netledningen må ikke forlænges. 2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bag-

4 4 panel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand. 3. Sørg for, at apparatets eltilslutning er let at komme til. 4. Træk ikke i elledningen. 5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand. 6. Der må ikke tændes for apparatet, hvis lampedækslet (hvis apparatet er udstyret med et sådan) ikke sidder korrekt monteret på den indvendige belysning. Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af det. Rør ikke ved ting fra frostrummet med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger. Undgå at udsætte apparatet for direkte sollys i længere tid. Pærer (hvis apparatet er udstyret med belysning) til dette apparat er specielle pærer, kun beregnet til husholdningsapparater. De er ikke egnet til oplysning i almindelige rum. 1.3 Daglig brug Sæt ikke en varm gryde på apparatets plastdele. Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere. Sæt ikke maden direkte op mod udluftningen i apparatets bagvæg. (Hvis apparatet er af Frost Free-typen) Dybfrostvarer må ikke nedfryses igen, når de har været optøet. Opbevar færdigpakkede dybfrostvarer som angivet på pakken. Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger. Sæt ikke drikkevarer med kulsyre ('brus') i frostrummet, da det skaber tryk i beholderen, så den kan eksplodere og beskadige apparatet. Ispinde kan give forfrysninger, hvis de spises lige fra fryseren. 1.4 Vedligeholdelse og rengøring Inden rengøring slukkes der for apparatet, og stikket tages ud af kontakten. Brug ikke metalgenstande til at rengøre apparatet. Brug ikke skarpe genstande til at skrabe rim af. Brug en plastikskraber. Efterse jævnlig afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet. 1.5 Installation Ved tilslutning til lysnet skal vejledningen i de pågældende afsnit nøje følges. Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen. Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren. Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation. Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig. Apparatet må ikke stilles tæt på radiatorer eller komfurer. Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret. Må kun sluttes til drikkevandsforsyning (hvis en vandtilslutning er nødvendig). 1.6 Service Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør. Fjern ikke LED-lampens dæksel. Kontakt Electrolux Hvidevareservice A/S for

5 DANSK 5 at udskifte LED-lampepladen, hvis det er nødvendigt. Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele. 1.7 Miljøhensyn Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsmaterialer. Apparatet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet, kan genvanvendes. 2. PRODUKTBESKRIVELSE Grøntsagsskuffer 2 Freshzone-skuffe 3 Glashylder 4 Flaskestativ 5 Kontrolenhed 6 Smørbakke 7 Hylder i låge 8 Halv hylde 9 Flaskehylde 10 Fryserkurve

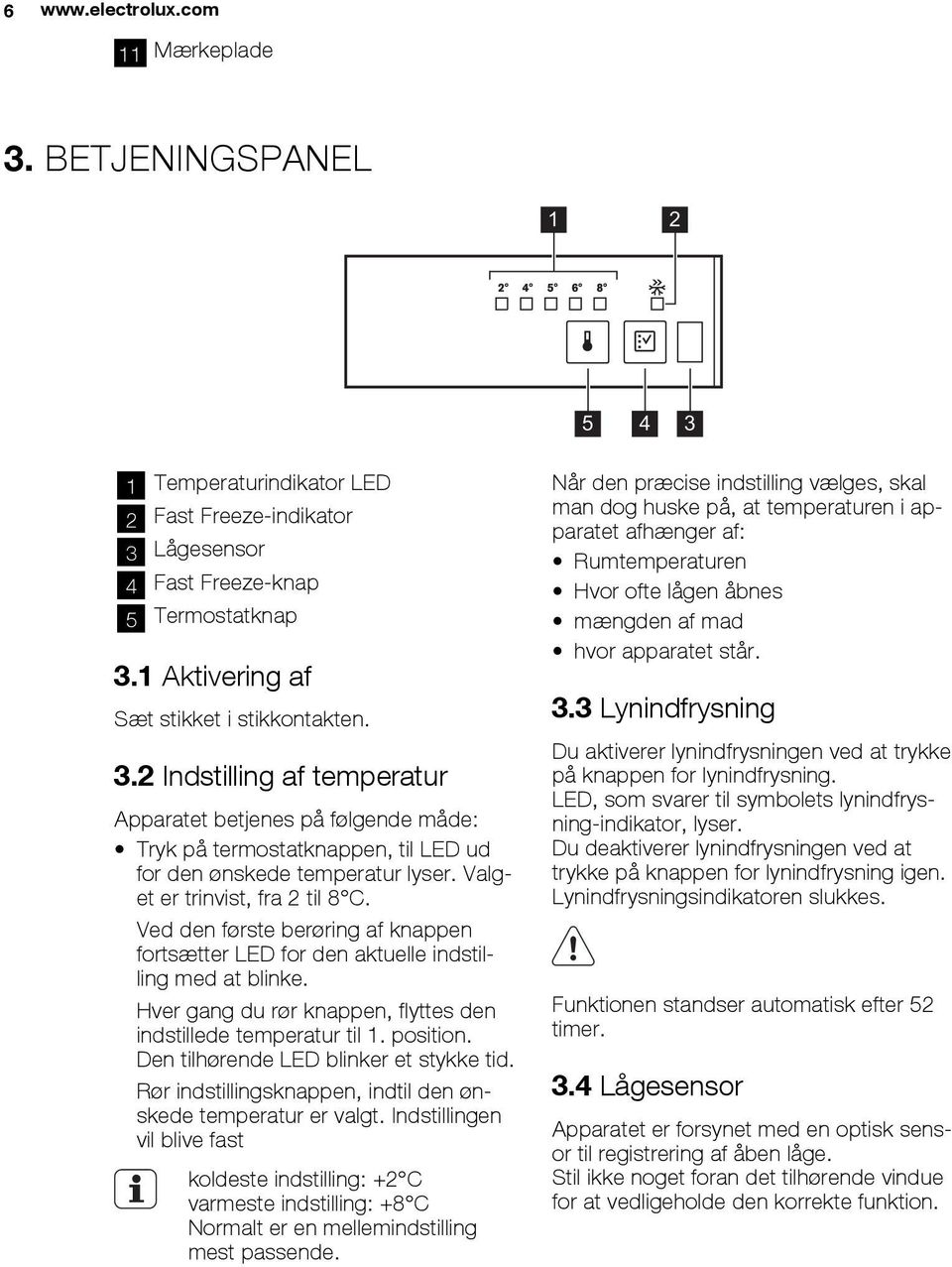

6 Mærkeplade 3. BETJENINGSPANEL Temperaturindikator LED 2 Fast Freeze-indikator 3 Lågesensor 4 Fast Freeze-knap 5 Termostatknap 3.1 Aktivering af Sæt stikket i stikkontakten. 3.2 Indstilling af temperatur Apparatet betjenes på følgende måde: Tryk på termostatknappen, til LED ud for den ønskede temperatur lyser. Valget er trinvist, fra 2 til 8 C. Ved den første berøring af knappen fortsætter LED for den aktuelle indstilling med at blinke. Hver gang du rør knappen, flyttes den indstillede temperatur til 1. position. Den tilhørende LED blinker et stykke tid. Rør indstillingsknappen, indtil den ønskede temperatur er valgt. Indstillingen vil blive fast koldeste indstilling: +2 C varmeste indstilling: +8 C Normalt er en mellemindstilling mest passende. Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af: Rumtemperaturen Hvor ofte lågen åbnes mængden af mad hvor apparatet står. 3.3 Lynindfrysning Du aktiverer lynindfrysningen ved at trykke på knappen for lynindfrysning. LED, som svarer til symbolets lynindfrysning-indikator, lyser. Du deaktiverer lynindfrysningen ved at trykke på knappen for lynindfrysning igen. Lynindfrysningsindikatoren slukkes. Funktionen standser automatisk efter 52 timer. 3.4 Lågesensor Apparatet er forsynet med en optisk sensor til registrering af åben låge. Stil ikke noget foran det tilhørende vindue for at vedligeholde den korrekte funktion.

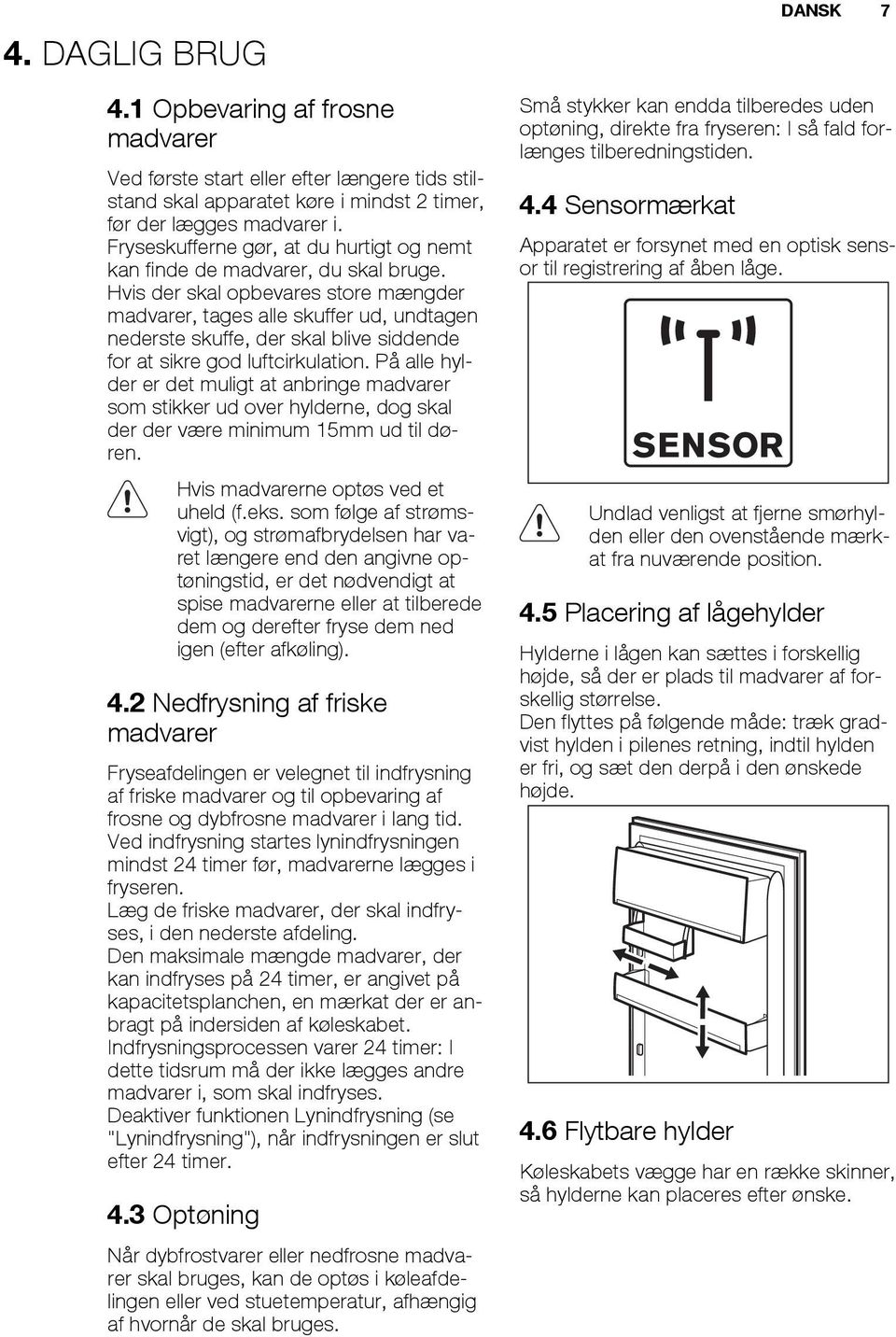

7 4. DAGLIG BRUG 4.1 Opbevaring af frosne madvarer Ved første start eller efter længere tids stilstand skal apparatet køre i mindst 2 timer, før der lægges madvarer i. Fryseskufferne gør, at du hurtigt og nemt kan finde de madvarer, du skal bruge. Hvis der skal opbevares store mængder madvarer, tages alle skuffer ud, undtagen nederste skuffe, der skal blive siddende for at sikre god luftcirkulation. På alle hylder er det muligt at anbringe madvarer som stikker ud over hylderne, dog skal der der være minimum 15mm ud til døren. Hvis madvarerne optøs ved et uheld (f.eks. som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne optøningstid, er det nødvendigt at spise madvarerne eller at tilberede dem og derefter fryse dem ned igen (efter afkøling). 4.2 Nedfrysning af friske madvarer Fryseafdelingen er velegnet til indfrysning af friske madvarer og til opbevaring af frosne og dybfrosne madvarer i lang tid. Ved indfrysning startes lynindfrysningen mindst 24 timer før, madvarerne lægges i fryseren. Læg de friske madvarer, der skal indfryses, i den nederste afdeling. Den maksimale mængde madvarer, der kan indfryses på 24 timer, er angivet på kapacitetsplanchen, en mærkat der er anbragt på indersiden af køleskabet. Indfrysningsprocessen varer 24 timer: I dette tidsrum må der ikke lægges andre madvarer i, som skal indfryses. Deaktiver funktionen Lynindfrysning (se "Lynindfrysning"), når indfrysningen er slut efter 24 timer. 4.3 Optøning Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges. Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden. 4.4 Sensormærkat Apparatet er forsynet med en optisk sensor til registrering af åben låge. Undlad venligst at fjerne smørhylden eller den ovenstående mærkat fra nuværende position. 4.5 Placering af lågehylder Hylderne i lågen kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse. Den flyttes på følgende måde: træk gradvist hylden i pilenes retning, indtil hylden er fri, og sæt den derpå i den ønskede højde. 4.6 Flytbare hylder DANSK 7 Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske.

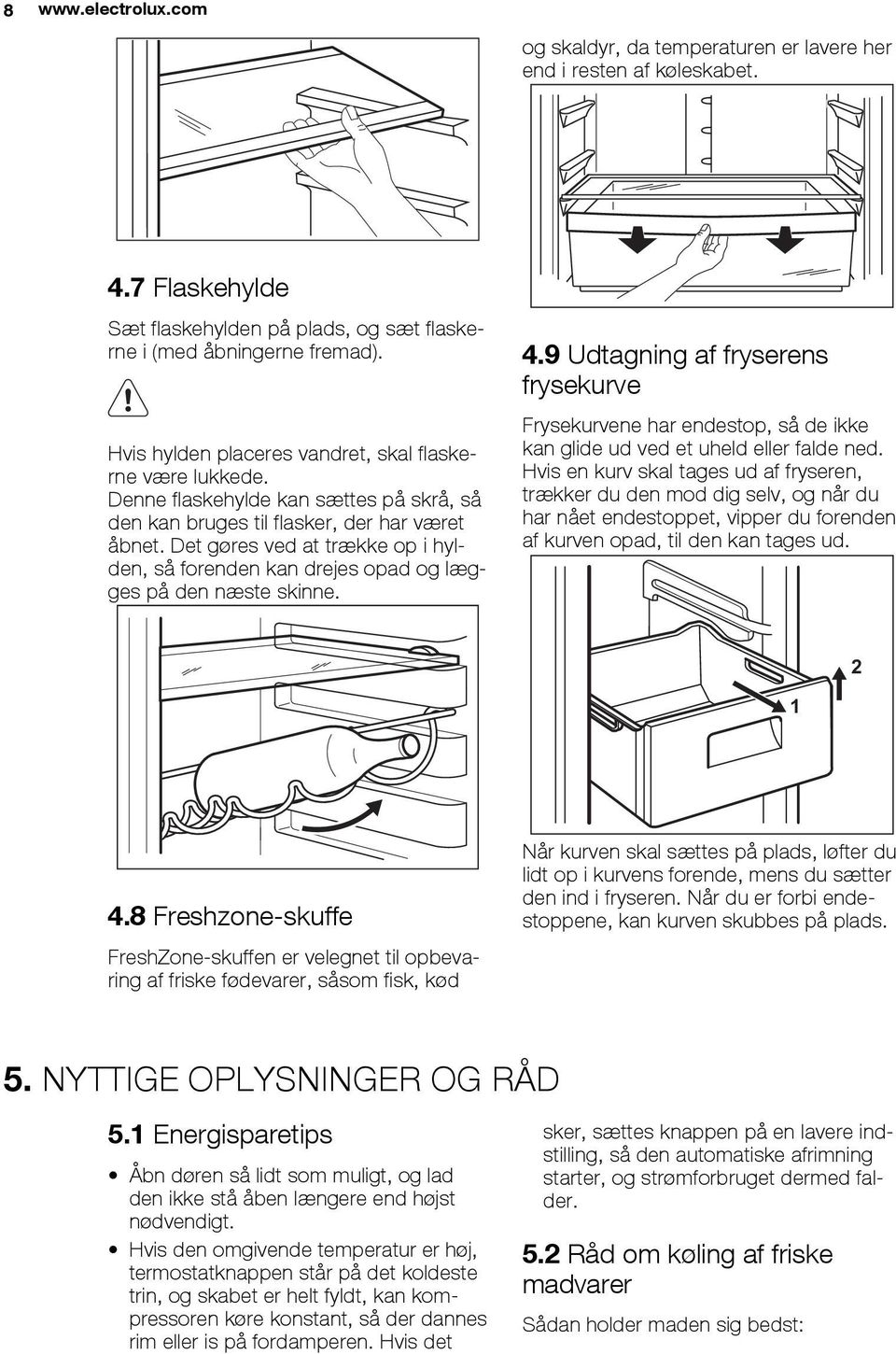

8 8 og skaldyr, da temperaturen er lavere her end i resten af køleskabet. 4.7 Flaskehylde Sæt flaskehylden på plads, og sæt flaskerne i (med åbningerne fremad). Hvis hylden placeres vandret, skal flaskerne være lukkede. Denne flaskehylde kan sættes på skrå, så den kan bruges til flasker, der har været åbnet. Det gøres ved at trække op i hylden, så forenden kan drejes opad og lægges på den næste skinne. 4.9 Udtagning af fryserens frysekurve Frysekurvene har endestop, så de ikke kan glide ud ved et uheld eller falde ned. Hvis en kurv skal tages ud af fryseren, trækker du den mod dig selv, og når du har nået endestoppet, vipper du forenden af kurven opad, til den kan tages ud Freshzone-skuffe FreshZone-skuffen er velegnet til opbevaring af friske fødevarer, såsom fisk, kød Når kurven skal sættes på plads, løfter du lidt op i kurvens forende, mens du sætter den ind i fryseren. Når du er forbi endestoppene, kan kurven skubbes på plads. 5. NYTTIGE OPLYSNINGER OG RÅD 5.1 Energisparetips Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt. Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim eller is på fordamperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder. 5.2 Råd om køling af friske madvarer Sådan holder maden sig bedst:

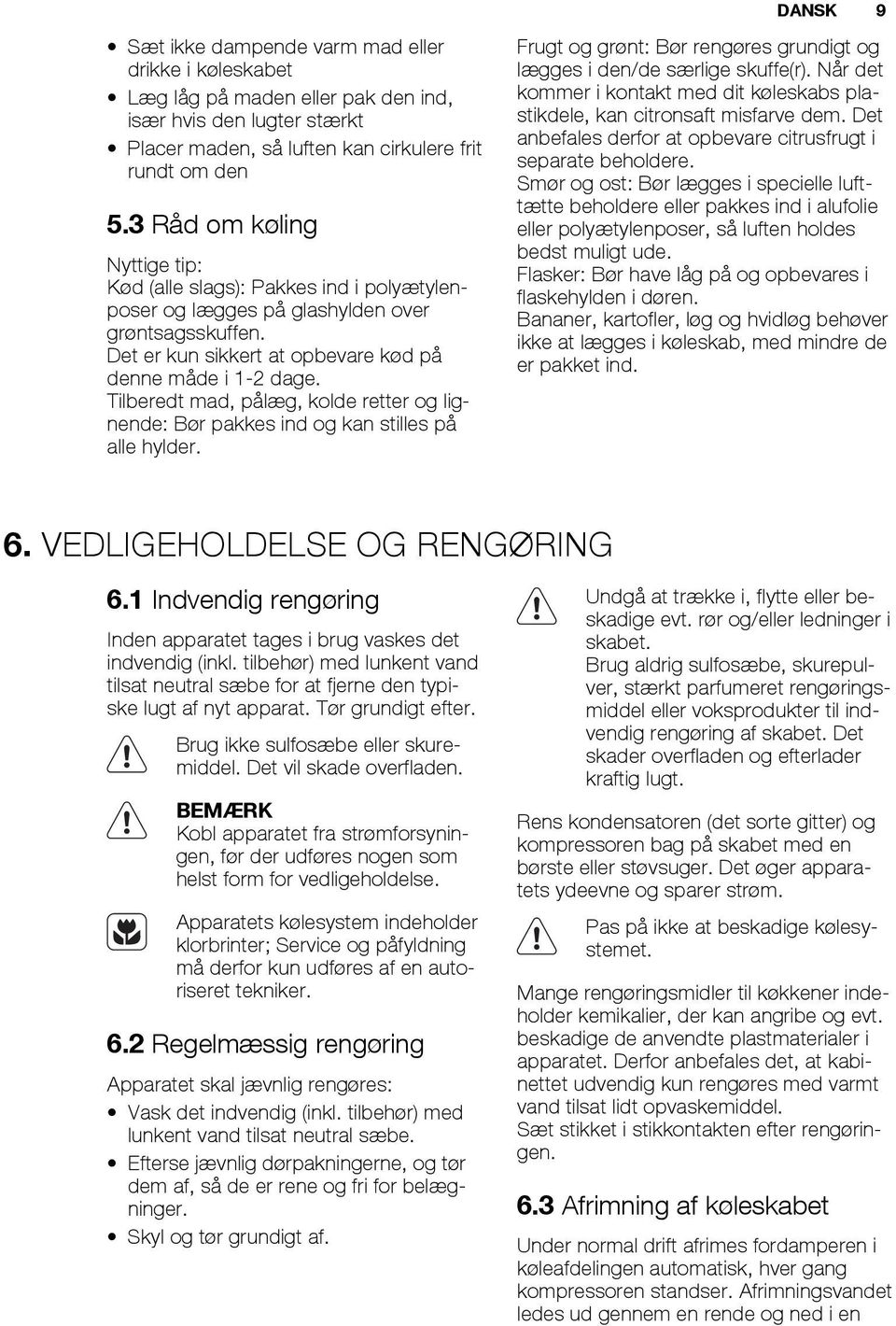

9 DANSK 9 Sæt ikke dampende varm mad eller drikke i køleskabet Læg låg på maden eller pak den ind, især hvis den lugter stærkt Placer maden, så luften kan cirkulere frit rundt om den 5.3 Råd om køling Nyttige tip: Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen. Det er kun sikkert at opbevare kød på denne måde i 1-2 dage. Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder. Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r). Når det kommer i kontakt med dit køleskabs plastikdele, kan citronsaft misfarve dem. Det anbefales derfor at opbevare citrusfrugt i separate beholdere. Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude. Flasker: Bør have låg på og opbevares i flaskehylden i døren. Bananer, kartofler, løg og hvidløg behøver ikke at lægges i køleskab, med mindre de er pakket ind. 6. VEDLIGEHOLDELSE OG RENGØRING 6.1 Indvendig rengøring Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter. Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen. BEMÆRK Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse. Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker. 6.2 Regelmæssig rengøring Apparatet skal jævnlig rengøres: Vask det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe. Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger. Skyl og tør grundigt af. Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet. Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt. Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer strøm. Pas på ikke at beskadige kølesystemet. Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Derfor anbefales det, at kabinettet udvendig kun rengøres med varmt vand tilsat lidt opvaskemiddel. Sæt stikket i stikkontakten efter rengøringen. 6.3 Afrimning af køleskabet Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang kompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en

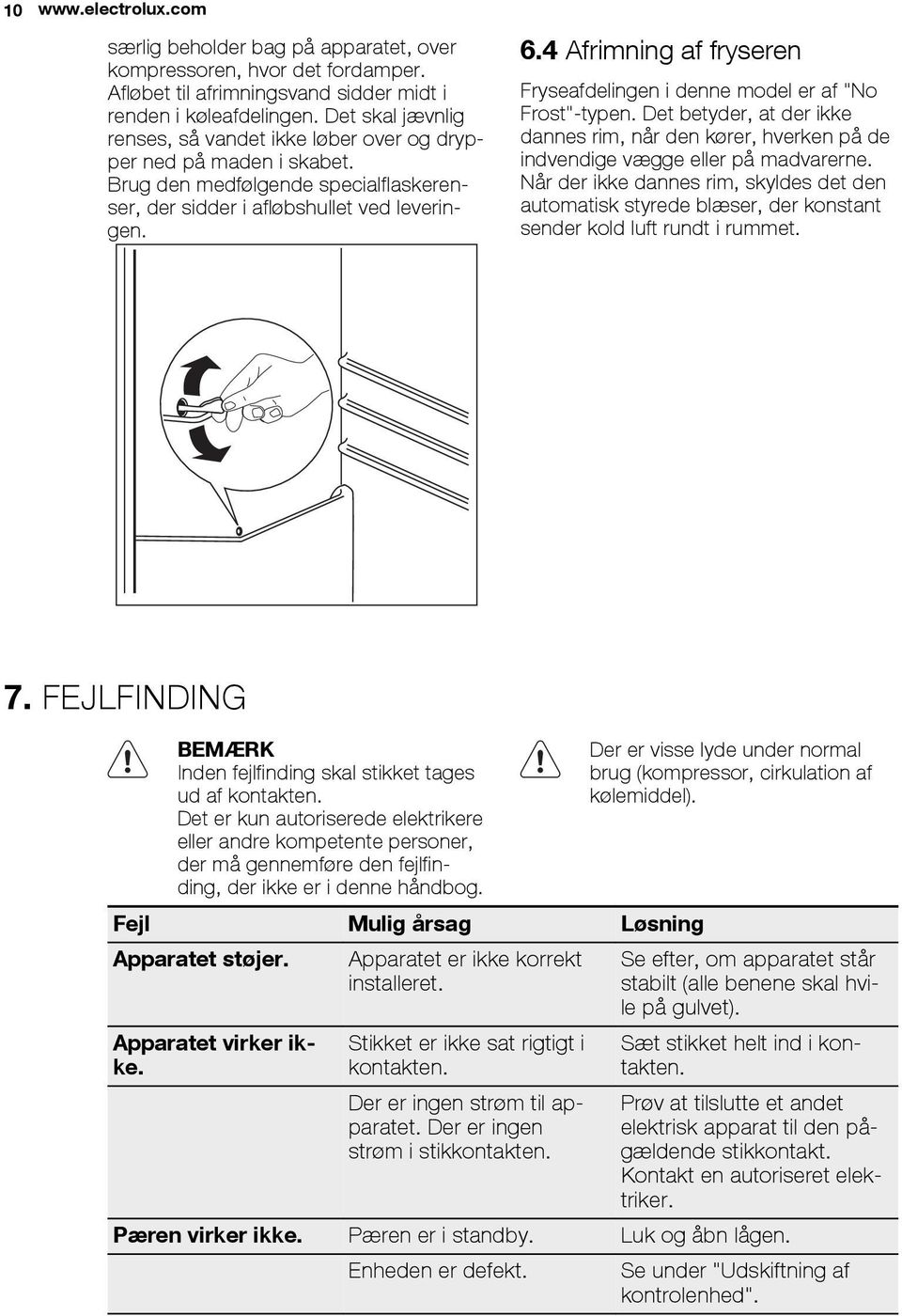

10 10 særlig beholder bag på apparatet, over kompressoren, hvor det fordamper. Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet. Brug den medfølgende specialflaskerenser, der sidder i afløbshullet ved leveringen. 6.4 Afrimning af fryseren Fryseafdelingen i denne model er af "No Frost"-typen. Det betyder, at der ikke dannes rim, når den kører, hverken på de indvendige vægge eller på madvarerne. Når der ikke dannes rim, skyldes det den automatisk styrede blæser, der konstant sender kold luft rundt i rummet. 7. FEJLFINDING BEMÆRK Inden fejlfinding skal stikket tages ud af kontakten. Det er kun autoriserede elektrikere eller andre kompetente personer, der må gennemføre den fejlfinding, der ikke er i denne håndbog. Der er visse lyde under normal brug (kompressor, cirkulation af kølemiddel). Fejl Mulig årsag Løsning Apparatet støjer. Apparatet er ikke korrekt installeret. Se efter, om apparatet står stabilt (alle benene skal hvile på gulvet). Apparatet virker ikke. Stikket er ikke sat rigtigt i kontakten. Der er ingen strøm til apparatet. Der er ingen strøm i stikkontakten. Sæt stikket helt ind i kontakten. Prøv at tilslutte et andet elektrisk apparat til den pågældende stikkontakt. Kontakt en autoriseret elektriker. Pæren virker ikke. Pæren er i standby. Luk og åbn lågen. Enheden er defekt. Se under "Udskiftning af kontrolenhed".

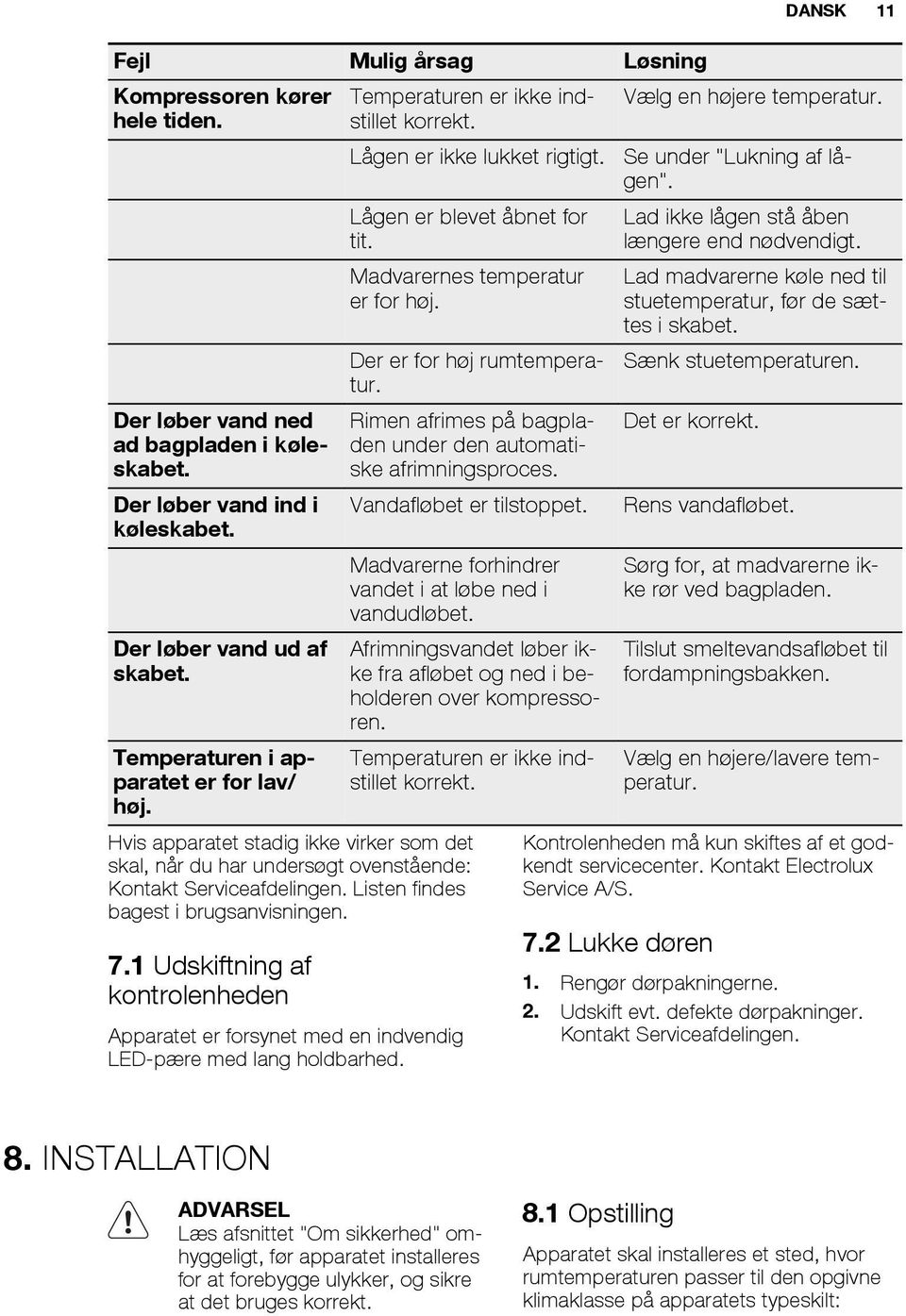

11 Fejl Mulig årsag Løsning Kompressoren kører Temperaturen er ikke indstillet Vælg en højere temperatur. hele tiden. korrekt. Lågen er ikke lukket rigtigt. Se under "Lukning af lågen". Der løber vand ned ad bagpladen i køleskabet. Der løber vand ind i køleskabet. Der løber vand ud af skabet. Temperaturen i apparatet er for lav/ høj. Lågen er blevet åbnet for tit. Madvarernes temperatur er for høj. Der er for høj rumtemperatur. Rimen afrimes på bagpladen under den automatiske afrimningsproces. Vandafløbet er tilstoppet. Madvarerne forhindrer vandet i at løbe ned i vandudløbet. Afrimningsvandet løber ikke fra afløbet og ned i beholderen over kompressoren. Temperaturen er ikke indstillet korrekt. Hvis apparatet stadig ikke virker som det skal, når du har undersøgt ovenstående: Kontakt Serviceafdelingen. Listen findes bagest i brugsanvisningen. 7.1 Udskiftning af kontrolenheden Apparatet er forsynet med en indvendig LED-pære med lang holdbarhed. Lad ikke lågen stå åben længere end nødvendigt. Lad madvarerne køle ned til stuetemperatur, før de sættes i skabet. Sænk stuetemperaturen. Det er korrekt. Rens vandafløbet. Sørg for, at madvarerne ikke rør ved bagpladen. Tilslut smeltevandsafløbet til fordampningsbakken. Vælg en højere/lavere temperatur. Kontrolenheden må kun skiftes af et godkendt servicecenter. Kontakt Electrolux Service A/S. 7.2 Lukke døren DANSK Rengør dørpakningerne. 2. Udskift evt. defekte dørpakninger. Kontakt Serviceafdelingen. 8. INSTALLATION ADVARSEL Læs afsnittet "Om sikkerhed" omhyggeligt, før apparatet installeres for at forebygge ulykker, og sikre at det bruges korrekt. 8.1 Opstilling Apparatet skal installeres et sted, hvor rumtemperaturen passer til den opgivne klimaklasse på apparatets typeskilt:

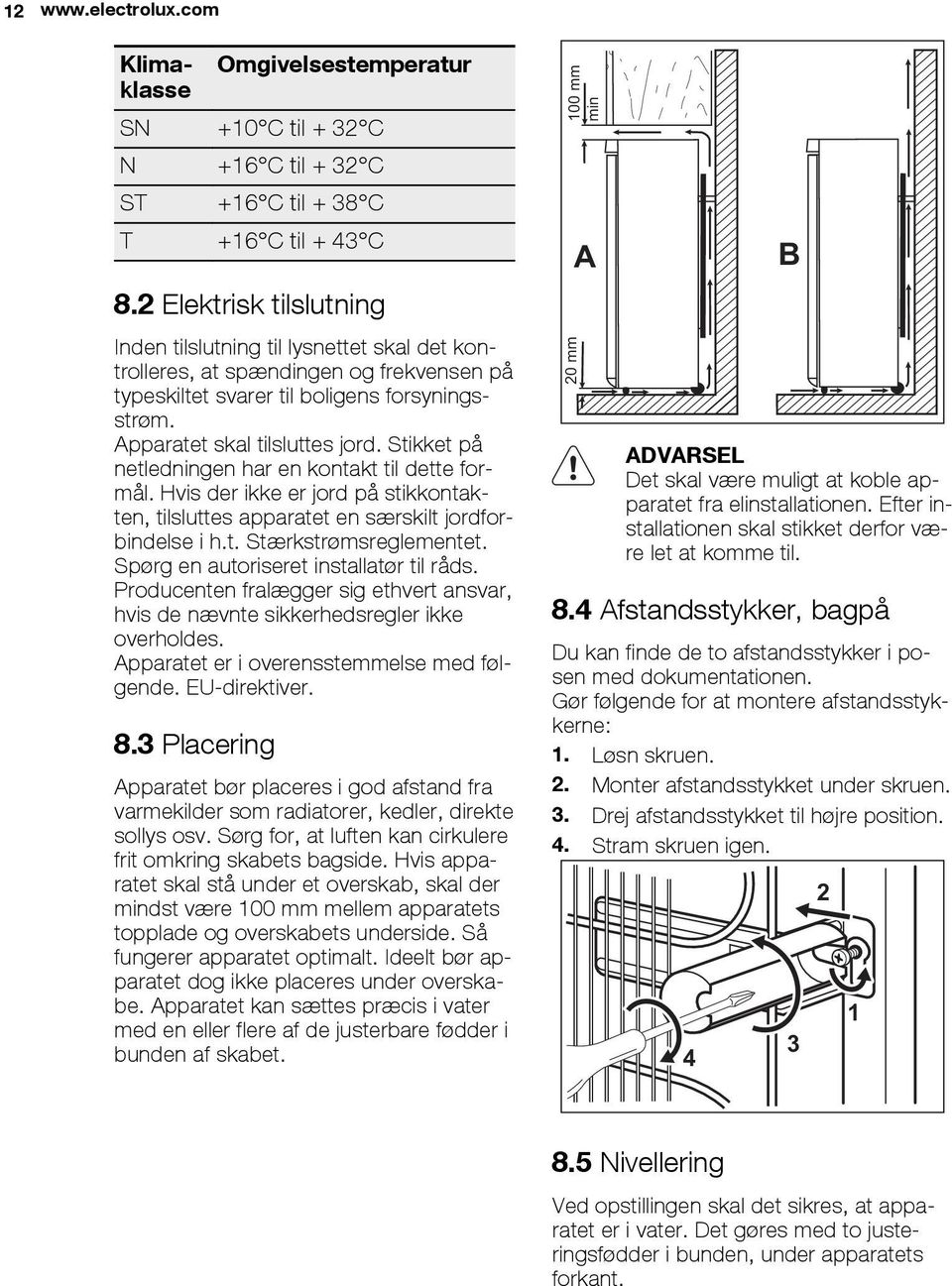

12 12 Klimaklasse Omgivelsestemperatur SN +10 C til + 32 C N +16 C til + 32 C ST +16 C til + 38 C T +16 C til + 43 C 8.2 Elektrisk tilslutning Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskiltet svarer til boligens forsyningsstrøm. Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds. Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes. Apparatet er i overensstemmelse med følgende. EU-direktiver. 8.3 Placering Apparatet bør placeres i god afstand fra varmekilder som radiatorer, kedler, direkte sollys osv. Sørg for, at luften kan cirkulere frit omkring skabets bagside. Hvis apparatet skal stå under et overskab, skal der mindst være 100 mm mellem apparatets topplade og overskabets underside. Så fungerer apparatet optimalt. Ideelt bør apparatet dog ikke placeres under overskabe. Apparatet kan sættes præcis i vater med en eller flere af de justerbare fødder i bunden af skabet. 100 mm min 20 mm A B ADVARSEL Det skal være muligt at koble apparatet fra elinstallationen. Efter installationen skal stikket derfor være let at komme til. 8.4 Afstandsstykker, bagpå Du kan finde de to afstandsstykker i posen med dokumentationen. Gør følgende for at montere afstandsstykkerne: 1. Løsn skruen. 2. Monter afstandsstykket under skruen. 3. Drej afstandsstykket til højre position. 4. Stram skruen igen Nivellering Ved opstillingen skal det sikres, at apparatet er i vater. Det gøres med to justeringsfødder i bunden, under apparatets forkant.

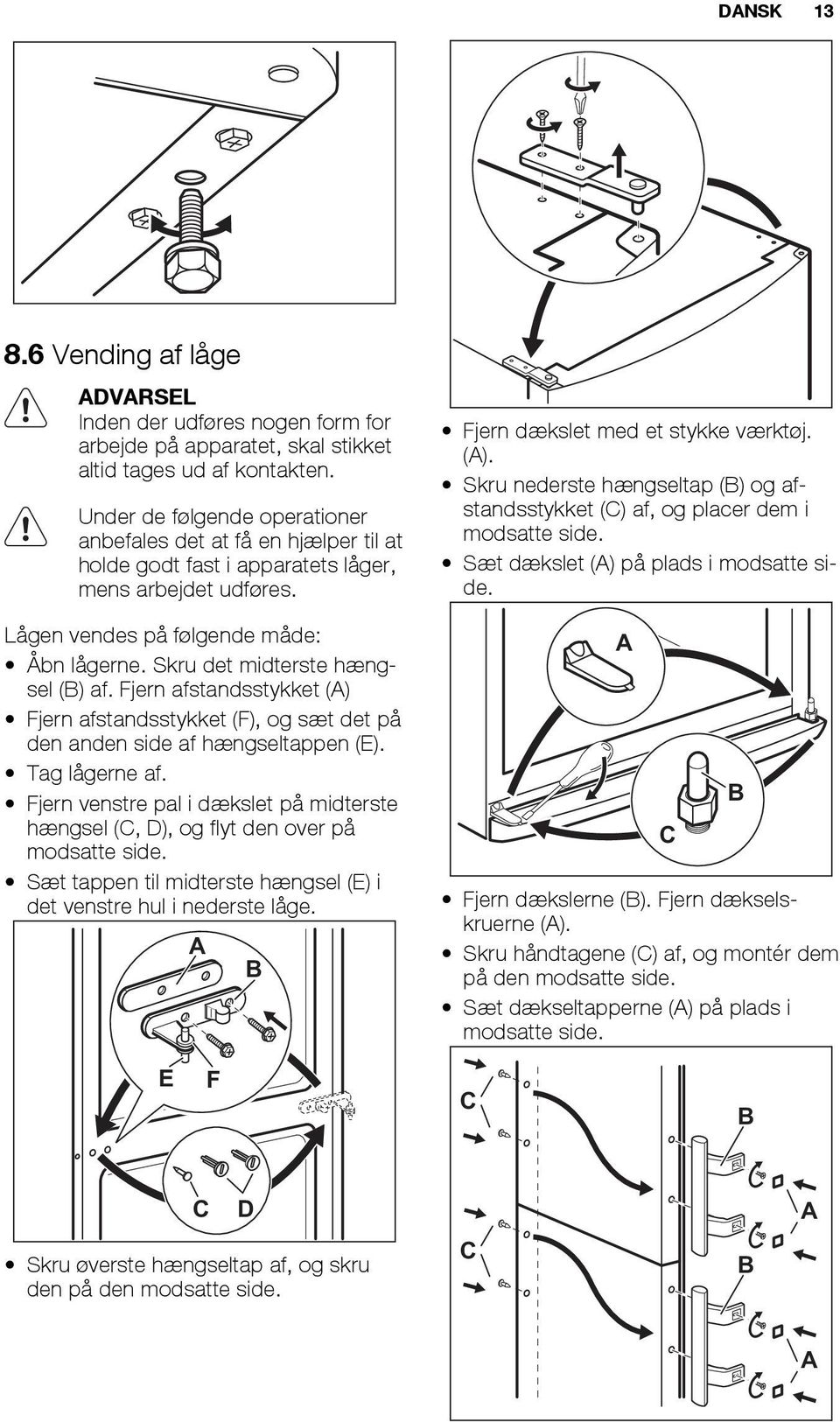

13 DANSK Vending af låge ADVARSEL Inden der udføres nogen form for arbejde på apparatet, skal stikket altid tages ud af kontakten. Under de følgende operationer anbefales det at få en hjælper til at holde godt fast i apparatets låger, mens arbejdet udføres. Lågen vendes på følgende måde: Åbn lågerne. Skru det midterste hængsel (B) af. Fjern afstandsstykket (A) Fjern afstandsstykket (F), og sæt det på den anden side af hængseltappen (E). Tag lågerne af. Fjern venstre pal i dækslet på midterste hængsel (C, D), og flyt den over på modsatte side. Sæt tappen til midterste hængsel (E) i det venstre hul i nederste låge. A B Fjern dækslet med et stykke værktøj. (A). Skru nederste hængseltap (B) og afstandsstykket (C) af, og placer dem i modsatte side. Sæt dækslet (A) på plads i modsatte side. A Fjern dækslerne (B). Fjern dækselskruerne (A). Skru håndtagene (C) af, og montér dem på den modsatte side. Sæt dækseltapperne (A) på plads i modsatte side. C B E F C B C D A Skru øverste hængseltap af, og skru den på den modsatte side. C B A

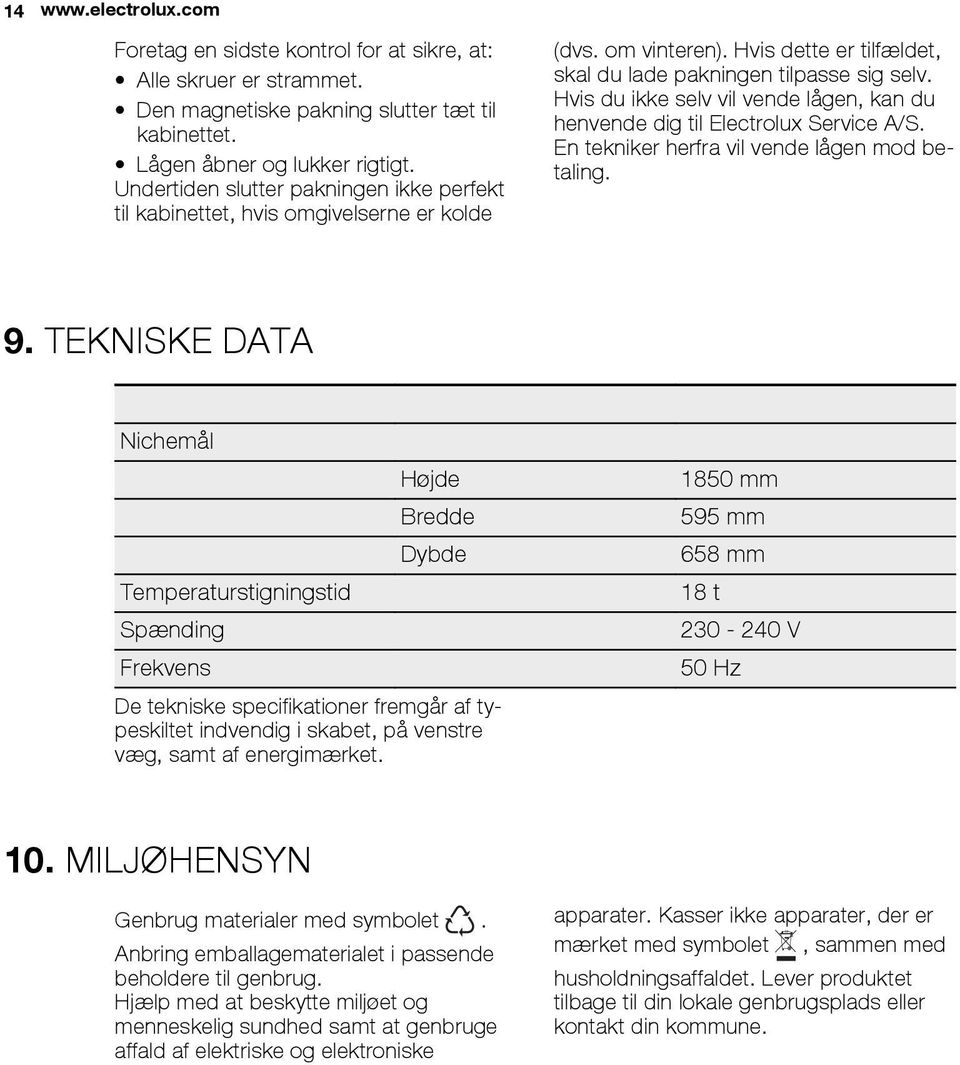

14 14 Foretag en sidste kontrol for at sikre, at: Alle skruer er strammet. Den magnetiske pakning slutter tæt til kabinettet. Lågen åbner og lukker rigtigt. Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet, skal du lade pakningen tilpasse sig selv. Hvis du ikke selv vil vende lågen, kan du henvende dig til Electrolux Service A/S. En tekniker herfra vil vende lågen mod betaling. 9. TEKNISKE DATA Nichemål Højde Bredde Dybde Temperaturstigningstid 18 t 1850 mm 595 mm 658 mm Spænding V Frekvens 50 Hz De tekniske specifikationer fremgår af typeskiltet indvendig i skabet, på venstre væg, samt af energimærket. 10. MILJØHENSYN Genbrug materialer med symbolet. Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er mærket med symbolet, sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

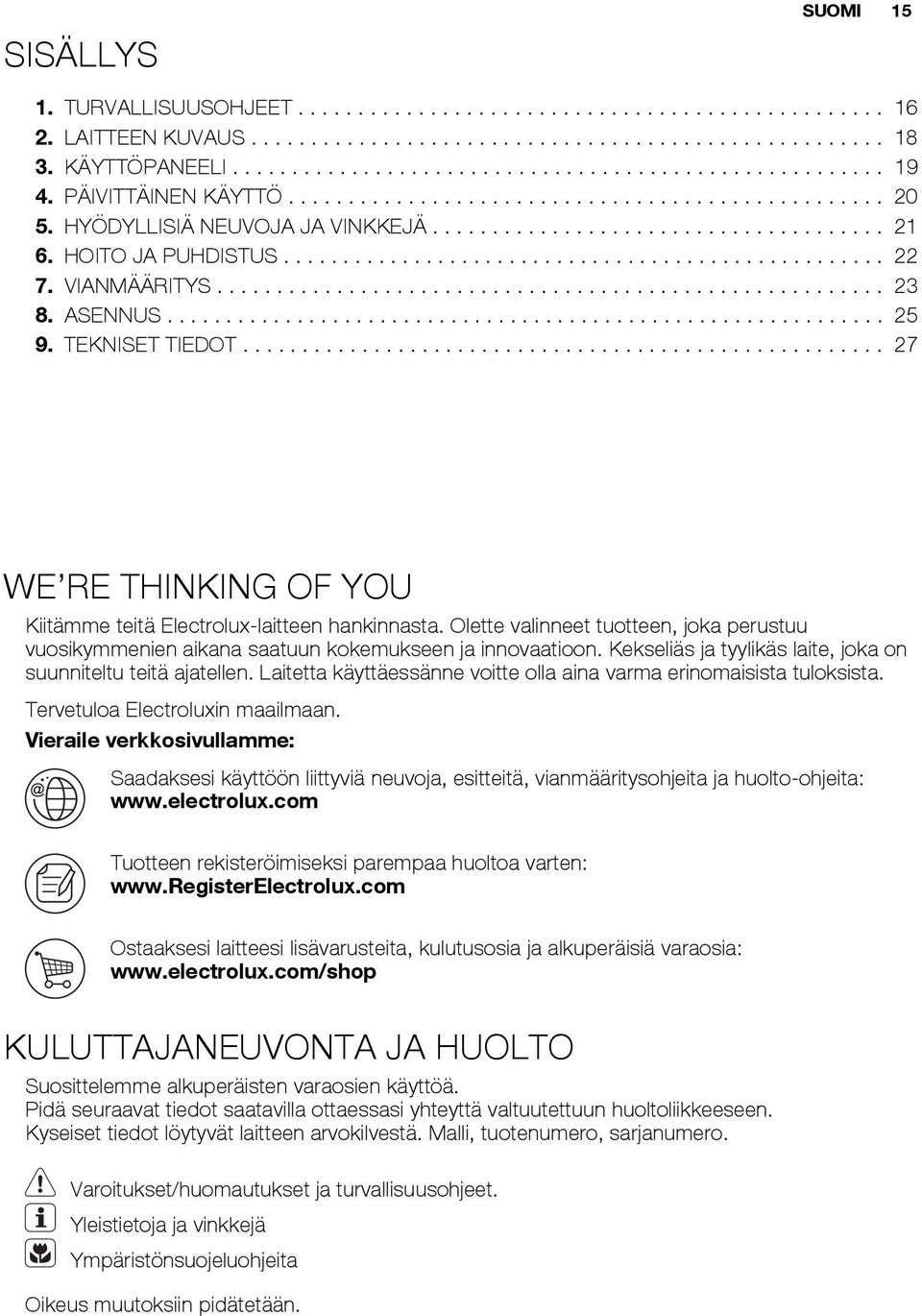

15 SISÄLLYS SUOMI TURVALLISUUSOHJEET LAITTEEN KUVAUS KÄYTTÖPANEELI PÄIVITTÄINEN KÄYTTÖ HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ HOITO JA PUHDISTUS VIANMÄÄRITYS ASENNUS TEKNISET TIEDOT WE RE THINKING OF YOU Kiitämme teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista. Tervetuloa Electroluxin maailmaan. Vieraile verkkosivullamme: Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huolto-ohjeita: Tuotteen rekisteröimiseksi parempaa huoltoa varten: Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: KULUTTAJANEUVONTA JA HUOLTO Suosittelemme alkuperäisten varaosien käyttöä. Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen. Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero. Varoitukset/huomautukset ja turvallisuusohjeet. Yleistietoja ja vinkkejä Ympäristönsuojeluohjeita Oikeus muutoksiin pidätetään.

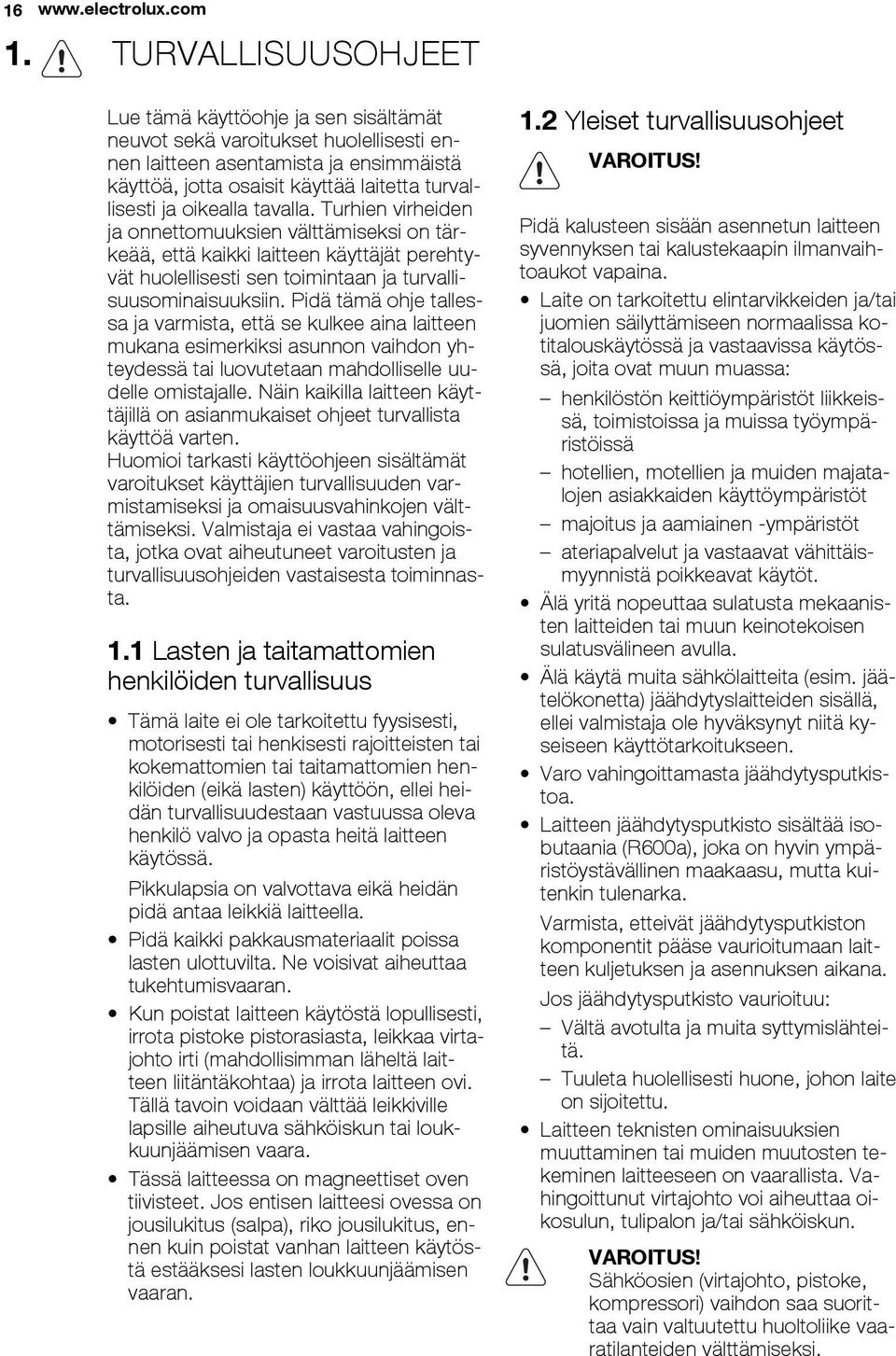

16 TURVALLISUUSOHJEET Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten. Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta. 1.1 Lasten ja taitamattomien henkilöiden turvallisuus Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella. Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran. Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara. Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran. 1.2 Yleiset turvallisuusohjeet VAROITUS! Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina. Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen normaalissa kotitalouskäytössä ja vastaavissa käytössä, joita ovat muun muassa: henkilöstön keittiöympäristöt liikkeissä, toimistoissa ja muissa työympäristöissä hotellien, motellien ja muiden majatalojen asiakkaiden käyttöympäristöt majoitus ja aamiainen -ympäristöt ateriapalvelut ja vastaavat vähittäismyynnistä poikkeavat käytöt. Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla. Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, ellei valmistaja ole hyväksynyt niitä kyseiseen käyttötarkoitukseen. Varo vahingoittamasta jäähdytysputkistoa. Laitteen jäähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen maakaasu, mutta kuitenkin tulenarka. Varmista, etteivät jäähdytysputkiston komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana. Jos jäähdytysputkisto vaurioituu: Vältä avotulta ja muita syttymislähteitä. Tuuleta huolellisesti huone, johon laite on sijoitettu. Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun. VAROITUS! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike vaaratilanteiden välttämiseksi.

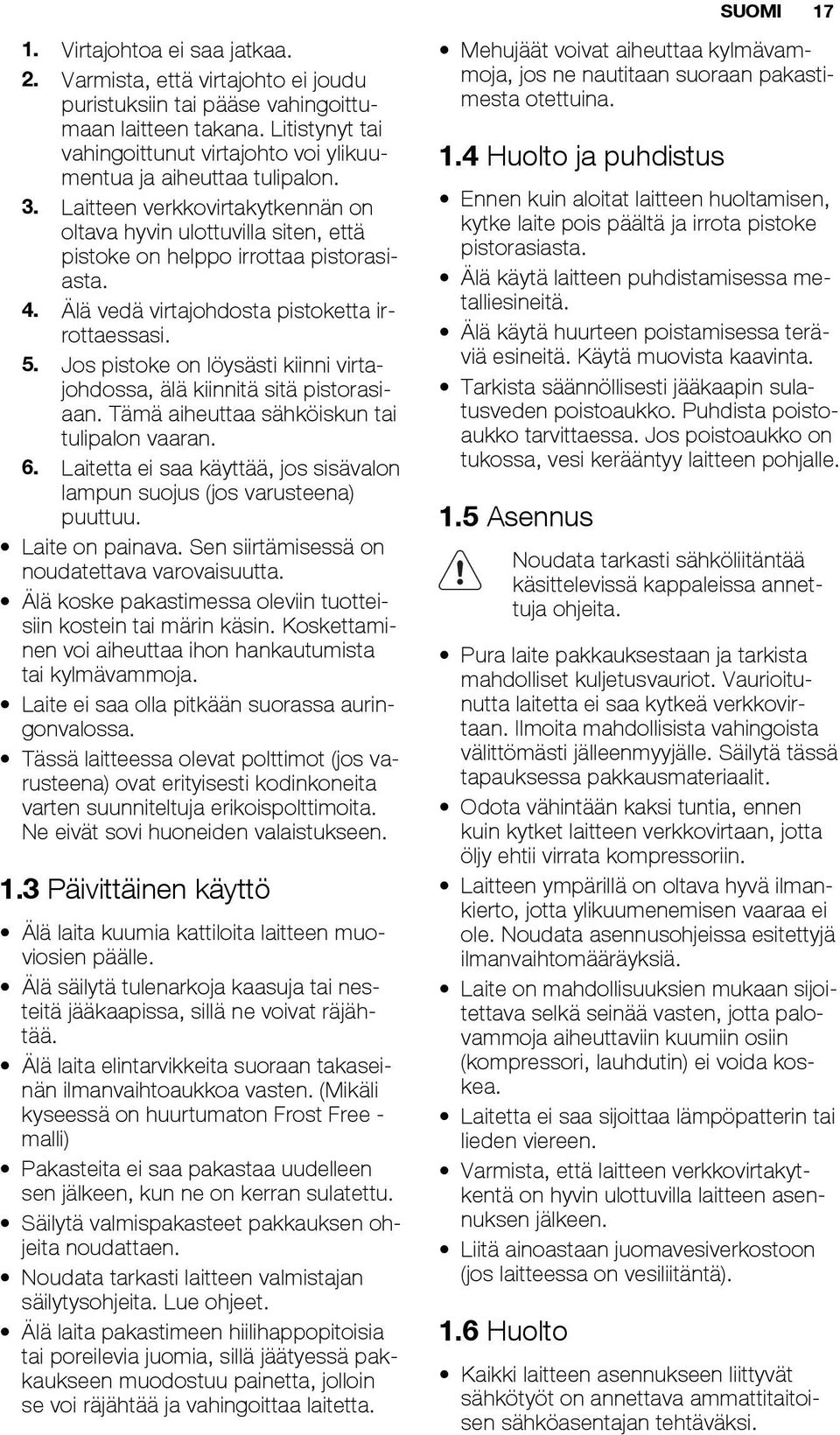

17 SUOMI Virtajohtoa ei saa jatkaa. 2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon. 3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta. 4. Älä vedä virtajohdosta pistoketta irrottaessasi. 5. Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran. 6. Laitetta ei saa käyttää, jos sisävalon lampun suojus (jos varusteena) puuttuu. Laite on painava. Sen siirtämisessä on noudatettava varovaisuutta. Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja. Laite ei saa olla pitkään suorassa auringonvalossa. Tässä laitteessa olevat polttimot (jos varusteena) ovat erityisesti kodinkoneita varten suunniteltuja erikoispolttimoita. Ne eivät sovi huoneiden valaistukseen. 1.3 Päivittäinen käyttö Älä laita kuumia kattiloita laitteen muoviosien päälle. Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää. Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten. (Mikäli kyseessä on huurtumaton Frost Free - malli) Pakasteita ei saa pakastaa uudelleen sen jälkeen, kun ne on kerran sulatettu. Säilytä valmispakasteet pakkauksen ohjeita noudattaen. Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet. Älä laita pakastimeen hiilihappopitoisia tai poreilevia juomia, sillä jäätyessä pakkaukseen muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta. Mehujäät voivat aiheuttaa kylmävammoja, jos ne nautitaan suoraan pakastimesta otettuina. 1.4 Huolto ja puhdistus Ennen kuin aloitat laitteen huoltamisen, kytke laite pois päältä ja irrota pistoke pistorasiasta. Älä käytä laitteen puhdistamisessa metalliesineitä. Älä käytä huurteen poistamisessa teräviä esineitä. Käytä muovista kaavinta. Tarkista säännöllisesti jääkaapin sulatusveden poistoaukko. Puhdista poistoaukko tarvittaessa. Jos poistoaukko on tukossa, vesi kerääntyy laitteen pohjalle. 1.5 Asennus Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita. Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit. Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin. Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä. Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea. Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen. Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen. Liitä ainoastaan juomavesiverkostoon (jos laitteessa on vesiliitäntä). 1.6 Huolto Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.

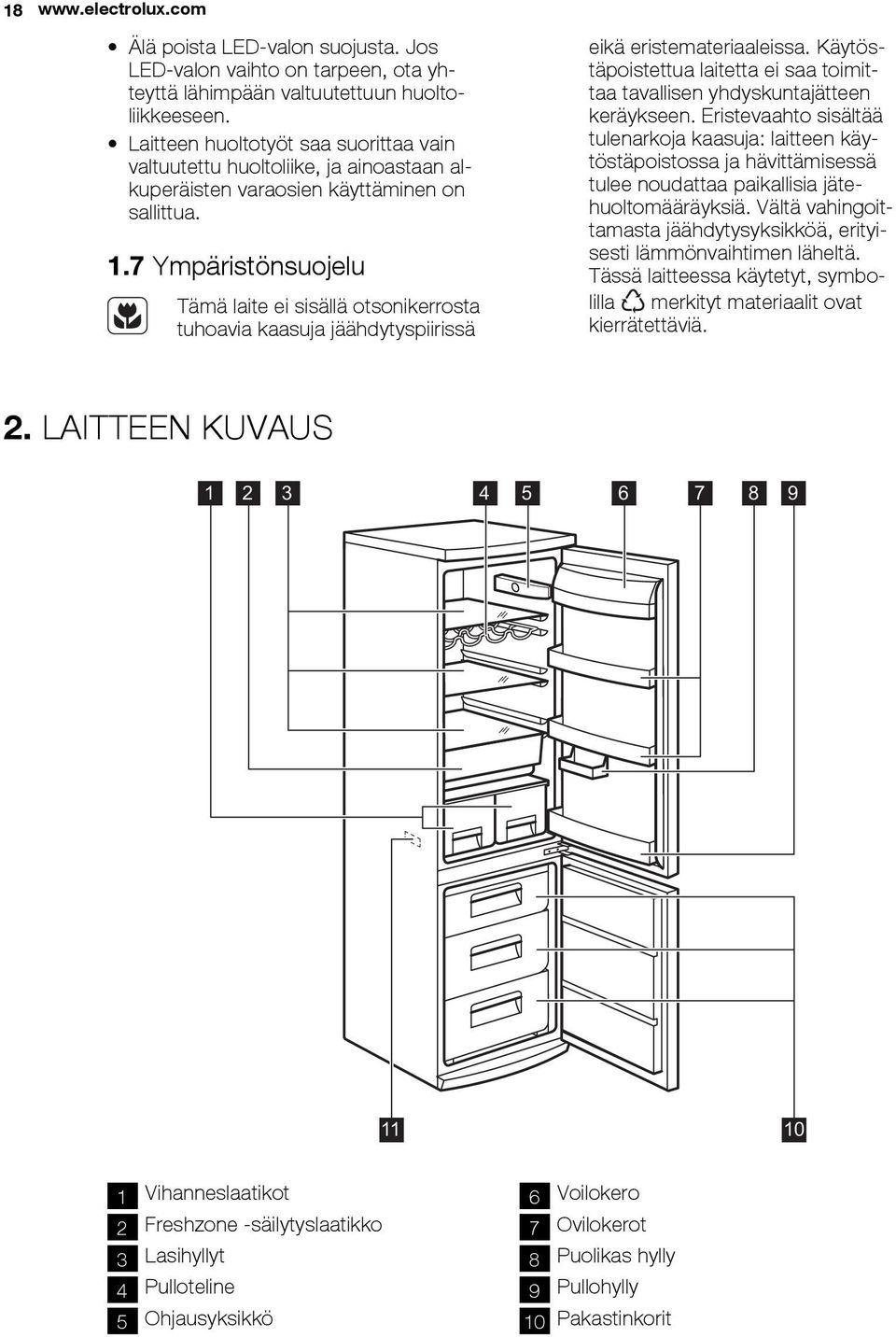

18 18 Älä poista LED-valon suojusta. Jos LED-valon vaihto on tarpeen, ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen. Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua. 1.7 Ympäristönsuojelu Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt, symbolilla merkityt materiaalit ovat kierrätettäviä. 2. LAITTEEN KUVAUS Vihanneslaatikot 2 Freshzone -säilytyslaatikko 3 Lasihyllyt 4 Pulloteline 5 Ohjausyksikkö 6 Voilokero 7 Ovilokerot 8 Puolikas hylly 9 Pullohylly 10 Pakastinkorit

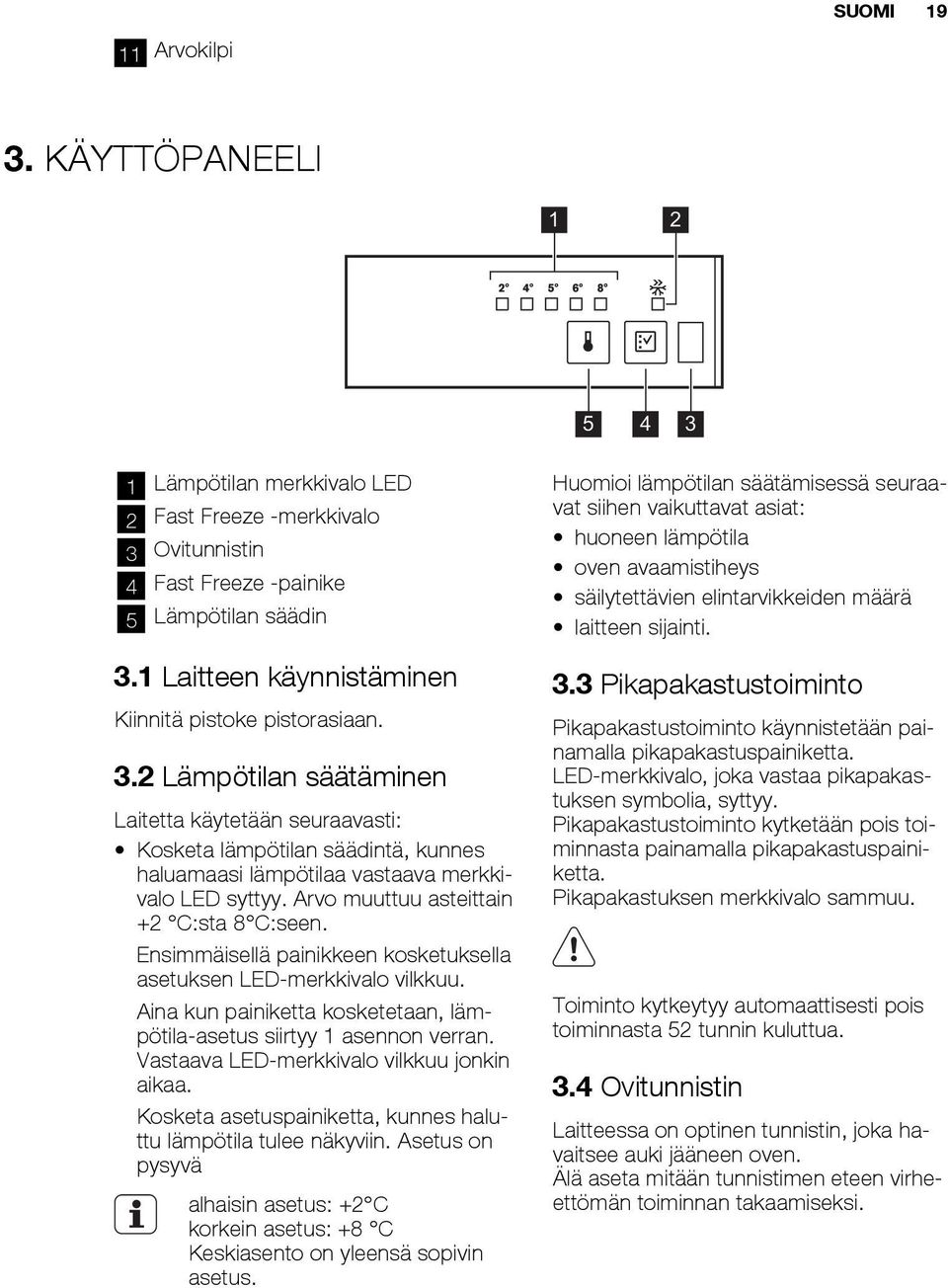

19 SUOMI Arvokilpi 3. KÄYTTÖPANEELI Lämpötilan merkkivalo LED 2 Fast Freeze -merkkivalo 3 Ovitunnistin 4 Fast Freeze -painike 5 Lämpötilan säädin 3.1 Laitteen käynnistäminen Kiinnitä pistoke pistorasiaan. 3.2 Lämpötilan säätäminen Laitetta käytetään seuraavasti: Kosketa lämpötilan säädintä, kunnes haluamaasi lämpötilaa vastaava merkkivalo LED syttyy. Arvo muuttuu asteittain +2 C:sta 8 C:seen. Ensimmäisellä painikkeen kosketuksella asetuksen LED-merkkivalo vilkkuu. Aina kun painiketta kosketetaan, lämpötila-asetus siirtyy 1 asennon verran. Vastaava LED-merkkivalo vilkkuu jonkin aikaa. Kosketa asetuspainiketta, kunnes haluttu lämpötila tulee näkyviin. Asetus on pysyvä alhaisin asetus: +2 C korkein asetus: +8 C Keskiasento on yleensä sopivin asetus. Huomioi lämpötilan säätämisessä seuraavat siihen vaikuttavat asiat: huoneen lämpötila oven avaamistiheys säilytettävien elintarvikkeiden määrä laitteen sijainti. 3.3 Pikapakastustoiminto Pikapakastustoiminto käynnistetään painamalla pikapakastuspainiketta. LED-merkkivalo, joka vastaa pikapakastuksen symbolia, syttyy. Pikapakastustoiminto kytketään pois toiminnasta painamalla pikapakastuspainiketta. Pikapakastuksen merkkivalo sammuu. Toiminto kytkeytyy automaattisesti pois toiminnasta 52 tunnin kuluttua. 3.4 Ovitunnistin Laitteessa on optinen tunnistin, joka havaitsee auki jääneen oven. Älä aseta mitään tunnistimen eteen virheettömän toiminnan takaamiseksi.

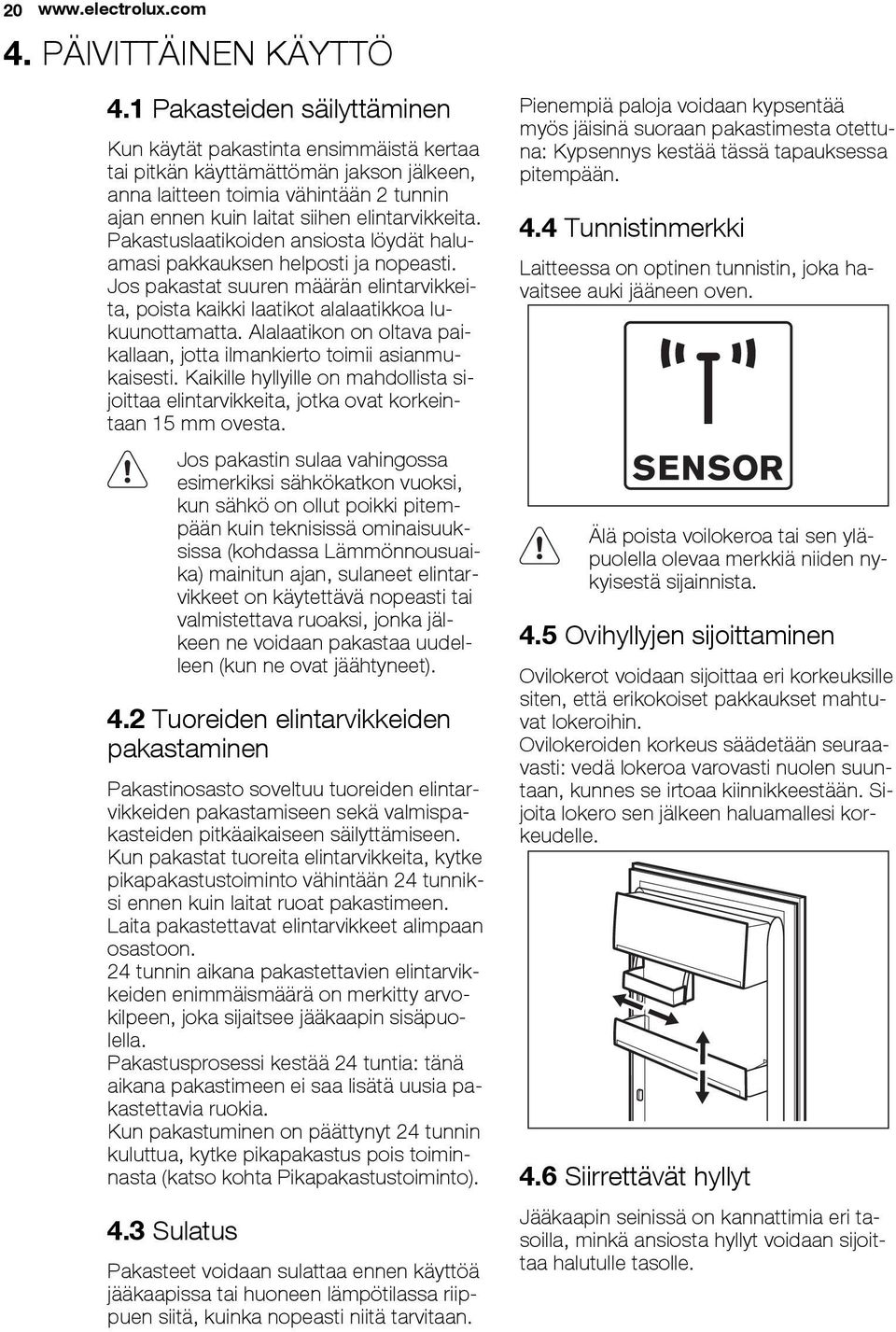

20 PÄIVITTÄINEN KÄYTTÖ 4.1 Pakasteiden säilyttäminen Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään 2 tunnin ajan ennen kuin laitat siihen elintarvikkeita. Pakastuslaatikoiden ansiosta löydät haluamasi pakkauksen helposti ja nopeasti. Jos pakastat suuren määrän elintarvikkeita, poista kaikki laatikot alalaatikkoa lukuunottamatta. Alalaatikon on oltava paikallaan, jotta ilmankierto toimii asianmukaisesti. Kaikille hyllyille on mahdollista sijoittaa elintarvikkeita, jotka ovat korkeintaan 15 mm ovesta. Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä ominaisuuksissa (kohdassa Lämmönnousuaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet). 4.2 Tuoreiden elintarvikkeiden pakastaminen Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen säilyttämiseen. Kun pakastat tuoreita elintarvikkeita, kytke pikapakastustoiminto vähintään 24 tunniksi ennen kuin laitat ruoat pakastimeen. Laita pakastettavat elintarvikkeet alimpaan osastoon. 24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokilpeen, joka sijaitsee jääkaapin sisäpuolella. Pakastusprosessi kestää 24 tuntia: tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia. Kun pakastuminen on päättynyt 24 tunnin kuluttua, kytke pikapakastus pois toiminnasta (katso kohta Pikapakastustoiminto). 4.3 Sulatus Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa tai huoneen lämpötilassa riippuen siitä, kuinka nopeasti niitä tarvitaan. Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna: Kypsennys kestää tässä tapauksessa pitempään. 4.4 Tunnistinmerkki Laitteessa on optinen tunnistin, joka havaitsee auki jääneen oven. Älä poista voilokeroa tai sen yläpuolella olevaa merkkiä niiden nykyisestä sijainnista. 4.5 Ovihyllyjen sijoittaminen Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin. Ovilokeroiden korkeus säädetään seuraavasti: vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle. 4.6 Siirrettävät hyllyt Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle.
