1 Totally Integrated Automation on Joustava, Turvallinen ja Luotettava automaation kokonaisratkaisu kaikille teollisuuden aloille Joka on; avoin, laajennettava ja modulaarinen kokonaisratkaisu teollisuuden automaation haasteisiin. Laitteisto- ja ohjelmistoarkkitehtuuri integroi automaation horisontaalisesti ja vertikaalisesti yrityksen kaikkiin liiketoimintatasoihin

2 Safety Integrated - turvallisuus integroituu automaatioon

3 Safety Integrated turvallisuutta ihmisille ja ympärist ristölle Turvallisuus koneautomaatiossa Koneenvalmistajat sekä kappaletavara-automaatio Anturit, valvonta sekä katkaisu Turvatiedot vakioväylissä Ohjelmoitavuus Langaton turvatiedon siirto Turvastandardit mm: EN 954-1, ISO ja IEC Turvallisuus ATEX-ympäristössä Kaikki kohteet, joissa on herkästi syttyviä kaasuja tai pölyä Logiikat, ohjainpaneelit Väylät, kenttähajautus I/0 Prosessi-instrumentit Moottorin suojaus ja moottorit Turvastandardit mm. EN ja EN IEC Turvallisuus prosessiautomaatiossa Prosessiteollisuus, voimalaitokset Turva- sekä kahdennetut järjestelmät Yhtenäinen ohjelmisto ja hallinta Prosessi-instrumentit Turvastandardit mm: IEC ja IEC 61511

4 Turvallisuus tuotannossa ATEX-ympäristöt

5 Turvallisuus tuotannossa ATEX-ympäristöt Safety Integrated-turvallisuutta ihmisille ja ympäristölle Koneturvallisuuden ATEX-ymp taustaa ympärist ristöt ATEX ja teollisuuden alat ATEX-termit ja tilaluokat Kokonaisratkaisu ATEX-alueille Koneturvallisuuden ATEX-ymp ympäristön automaatio- taustaa ja sähkötekniikat Valvonta ja ohjaus Väylät, kenttähajautus ja anturit Moottorin suojaus, sähkökäytöt ja moottorit Koneturvallisuuden ATEX-ymp ympäristön taustaa mekaaniset laitteet Vaihteet, vaihdemoottorit ja kytkimet

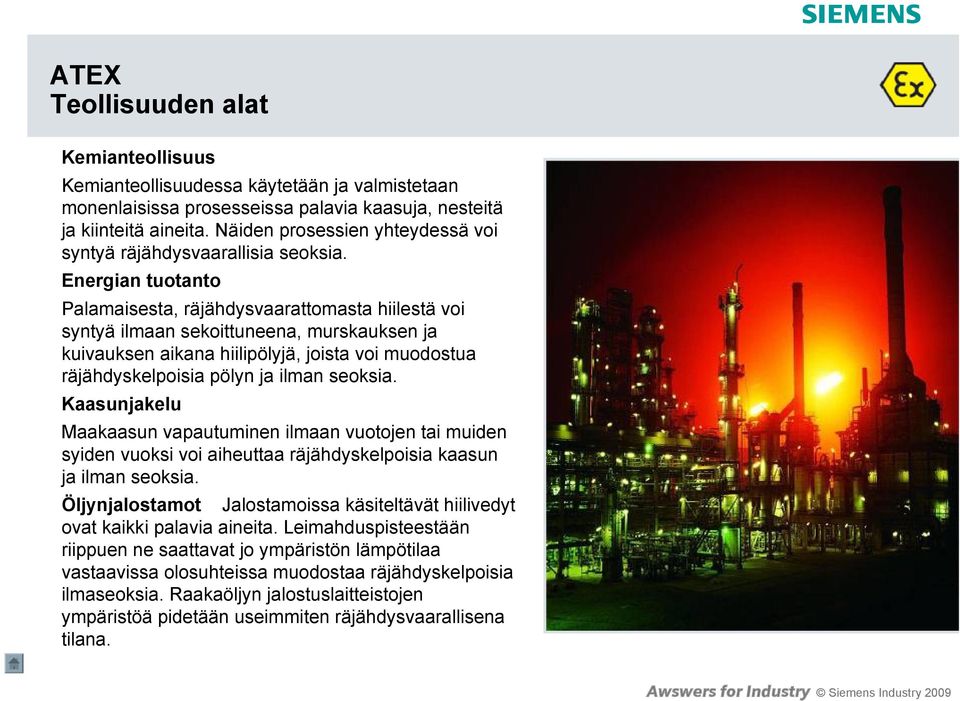

6 ATEX Teollisuuden alat Kemianteollisuus Kemianteollisuudessa käytetään ja valmistetaan monenlaisissa prosesseissa palavia kaasuja, nesteitä ja kiinteitä aineita. Näiden prosessien yhteydessä voi syntyä räjähdysvaarallisia seoksia. Energian tuotanto Palamaisesta, räjähdysvaarattomasta hiilestä voi syntyä ilmaan sekoittuneena, murskauksen ja kuivauksen aikana hiilipölyjä, joista voi muodostua räjähdyskelpoisia pölyn ja ilman seoksia. Kaasunjakelu Maakaasun vapautuminen ilmaan vuotojen tai muiden syiden vuoksi voi aiheuttaa räjähdyskelpoisia kaasun ja ilman seoksia. Öljynjalostamot Jalostamoissa käsiteltävät hiilivedyt ovat kaikki palavia aineita. Leimahduspisteestään riippuen ne saattavat jo ympäristön lämpötilaa vastaavissa olosuhteissa muodostaa räjähdyskelpoisia ilmaseoksia. Raakaöljyn jalostuslaitteistojen ympäristöä pidetään useimmiten räjähdysvaarallisena tilana.

7 ATEX Teollisuuden alat Maalaamot Kun maalauskammioissa maalataan pintoja ruiskumaalauspistoolilla, syntyy hukkasuihkua ja vapautuu liuotinhöyryjä, jotka voivat ilmaan sekoittuessaan muodostaa räjähdyskelpoisia ilmaseoksia. Metallin työstö Valettujen metalliosien pinnan viimeistelyn (hionnan) yhteydessä voi syntyä räjähdyskelpoisia metallipölyjä. Tämä riski liittyy erityisesti kevytmetalleihin. Niistä irtoavat metallipölyt voivat aiheuttaa räjähdysvaaran. Mekaaninen puuteollisuus Puisia kappaleita työstettäessä syntyy puupölyjä. Ne voivat muodostaa esim. suodattimissa tai siiloissa räjähdyskelpoisia pölyn ja ilman seoksia.

8 ATEX Teollisuuden alat Lääketeollisuus Lääkkeiden tuotannossa käytetään usein liuottimina alkoholeja. Siinä voidaan myös käyttää pölyräjähdyskelpoisia vaikuttavia aineita ja lisäaineita, kuten maitosokeria. Elintarvike- ja rehuteollisuus Viljojen, sokerin tms. kuljetuksen ja varastoinnin yhteydessä voi syntyä räjähdyskelpoisia pölyjä. Jos ne poistetaan imurilla ja suodatetaan, suodattimiin voi syntyä räjähdyskelpoinen ilmaseos.

9 Onnettomuuksia teollisuudessa (kaasuräjähdys) Kemianteollisuus Tärpättisäiliön räjähdys kemikaalitehtaalla Oulussa 2010 Kuivaimen räjähdys pulveritehtaalla Äetsässä 2005 Rikkihiilisäiliön räjähdys Valkeakoskella 2009 Energian tuotanto 7 MW öljykattilan räjähdys Kiteellä 2004 Omakotitalon lämminvesikattilan räjähdys 2004 Kaasunjakelu Happilinjan palo Tornion terästehtaalla 2003 Happipullon räjähdysmäinen palo täyttölaitoksella Tuusulassa 2005 Öljynjalostamot Bensiinisäiliön räjähdys huoltoasemalla Harjavallassa 2002 Maalaamot Tulipalo pintakäsittelylaitoksella Haukiputaalla 2004 Elintarvike- ja rehuteollisuus Vetyräjähdys makeutusainetehtaalla Kotkassa 2004

10 Onnettomuuksia teollisuudessa (pölyräjähdys) Kemianteollisuus Pölyräjähdys tärkkelyslaitoksella Lapualla 2007 Energian tuotanto Pölyräjähdys Kuorikattilan sähkösuodinta puhdistettaessa Kaukaalla 2002 Pölyräjähdys puurekan lastissa Simpeleellä 2005 Elintarvike- ja rehuteollisuus Pölyräjähdys viljakuivurissa Salossa 1991 Pölypalo viljasiilossa Korialla 2004 Mekaaninen puuteollisuus Pölyräjähdys Jurvalan sahalla 2003 Pölyräjähdys hiomakoneessa Kristiinankaupungissa 2003 Pölyräjähdys parkettitehtaan purusiilossa Kuopiossa 2007 Pölyräjähdys lastulevytehtaassa Kiteellä 2008

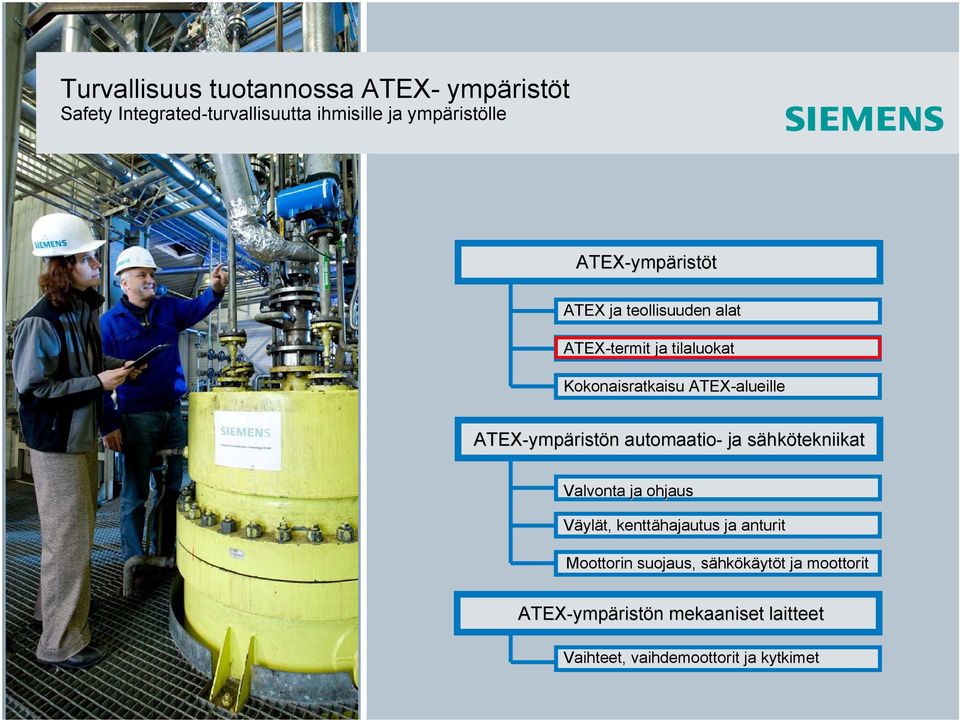

11 Turvallisuus tuotannossa ATEX-ympäristöt Safety Integrated-turvallisuutta ihmisille ja ympäristölle Koneturvallisuuden ATEX-ymp taustaa ympärist ristöt ATEX ja teollisuuden alat ATEX-termit ja tilaluokat Kokonaisratkaisu ATEX-alueille Koneturvallisuuden ATEX-ymp ympäristön automaatio- taustaa ja sähkötekniikat Valvonta ja ohjaus Väylät, kenttähajautus ja anturit Moottorin suojaus, sähkökäytöt ja moottorit Koneturvallisuuden ATEX-ymp ympäristön taustaa mekaaniset laitteet Vaihteet, vaihdemoottorit ja kytkimet

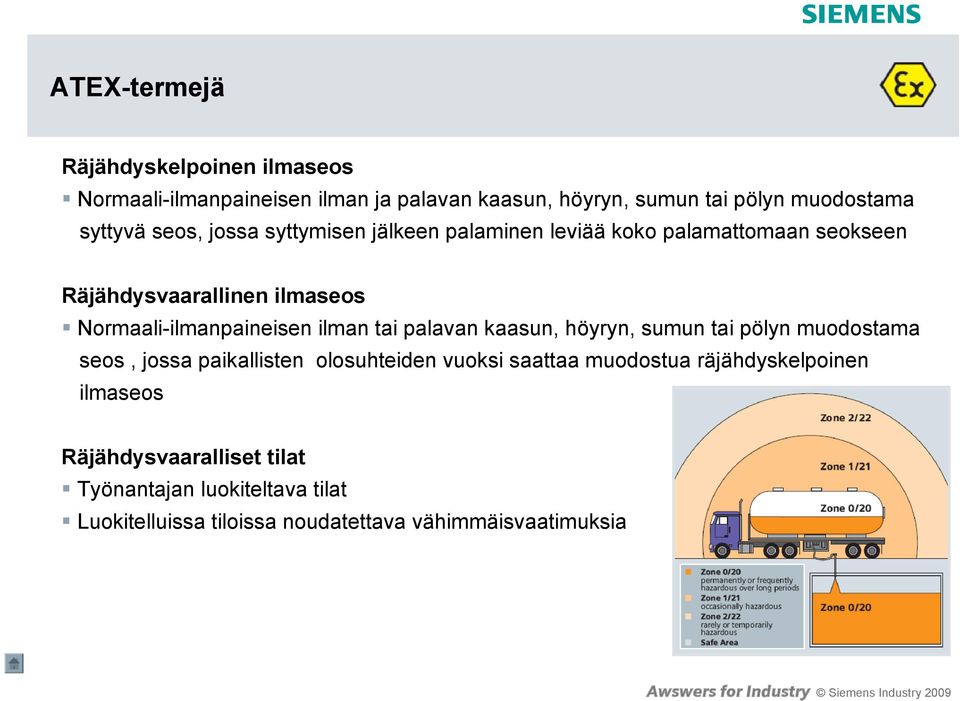

12 ATEX-termejä Räjähdyskelpoinen ilmaseos Normaali-ilmanpaineisen ilman ja palavan kaasun, höyryn, sumun tai pölyn muodostama syttyvä seos, jossa syttymisen jälkeen palaminen leviää koko palamattomaan seokseen Räjähdysvaarallinen ilmaseos Normaali-ilmanpaineisen ilman tai palavan kaasun, höyryn, sumun tai pölyn muodostama seos, jossa paikallisten olosuhteiden vuoksi saattaa muodostua räjähdyskelpoinen ilmaseos Räjähdysvaaralliset tilat Työnantajan luokiteltava tilat Luokitelluissa tiloissa noudatettava vähimmäisvaatimuksia

13 ATEX-tilaluokat Tilaluokka 0 Tila, jossa ilman ja kaasun, höyryn tai sumun muodossa olevan palavan aineen muodostama räjähdyskelpoinen ilmaseos esiintyy jatkuvasti pitkäaikaisesti tai usein. Tilaluokka 20 Tila, jossa ilman ja palavan pölyn muodostama räjähdyskelpoinen ilmaseos esiintyy jatkuvasti, pitkäaikaisesti tai usein. Tilaluokka 1 Tila, jossa ilman ja kaasun, höyryn tai sumun muodossa oleva palavan aineen muodostama räjähdyskelpoinen ilmaseos esiintyy normaalitoiminnassa satunnaisesti. Tilaluokka 21 Tila, jossa ilman ja palavan pölyn muodostama räjähdyskelpoinen ilmaseos esiintyy normaalitoiminnassa satunnaisesti. Tilaluokka 2 Tila, jossa ilman ja kaasun, höyryn tai sumun muodossa olevan palavan aineen muodostaman räjähdyskelpoisen ilmaseoksen esiintyminen normaalioloissa on epätodennäköistä tai se kestää vain lyhyen ajan. Tilaluokka 22 Tila, jossa ilman ja palavan pölyn muodostaman räjähdys-kelpoisen ilmaseoksen esiintyminen normaalitoiminnassa on epätodennäköistä ja se kestää esiintyessään vain lyhyen ajan.

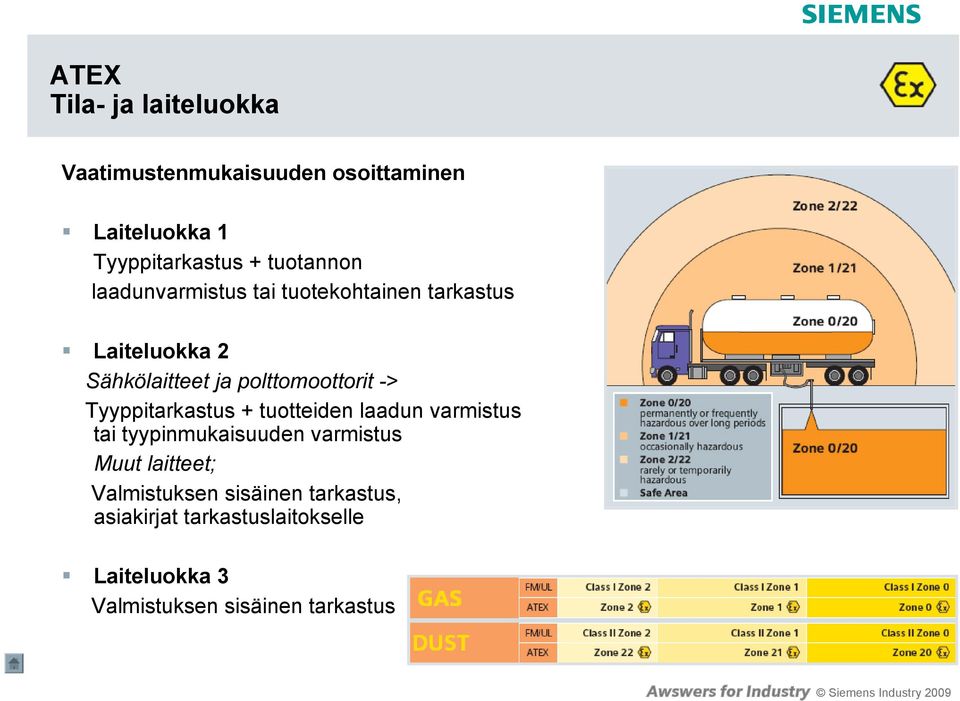

14 ATEX Tila- ja laiteluokka Vaatimustenmukaisuuden osoittaminen Laiteluokka 1 Tyyppitarkastus + tuotannon laadunvarmistus tai tuotekohtainen tarkastus Laiteluokka 2 Sähkölaitteet ja polttomoottorit -> Tyyppitarkastus + tuotteiden laadun varmistus tai tyypinmukaisuuden varmistus Muut laitteet; Valmistuksen sisäinen tarkastus, asiakirjat tarkastuslaitokselle Laiteluokka 3 Valmistuksen sisäinen tarkastus

15 ATEX Tila- ja laiteluokka Laitteiden jako laiteluokkiin: 3 2 (22) laiteluokka voidaan asentaa 1 P (21) 2 Tilaluokat: Kaasu Pöly 1 0 (20)

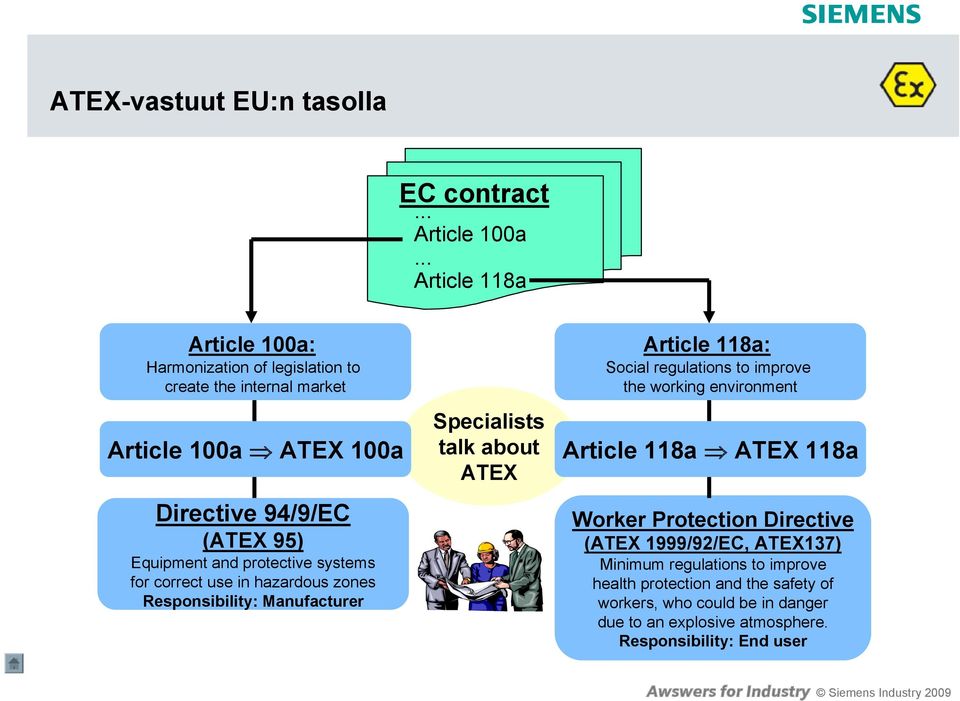

16 ATEX-vastuut EU:n tasolla EC contract... Article 100a... Article 118a Article 100a: Harmonization of legislation to create the internal market Article 100a ATEX 100a Directive 94/9/EC (ATEX 95) Equipment and protective systems for correct use in hazardous zones Responsibility: Manufacturer Specialists talk about ATEX Article 118a: Social regulations to improve the working environment Article 118a ATEX 118a Worker Protection Directive (ATEX 1999/92/EC, ATEX137) Minimum regulations to improve health protection and the safety of workers, who could be in danger due to an explosive atmosphere. Responsibility: End user

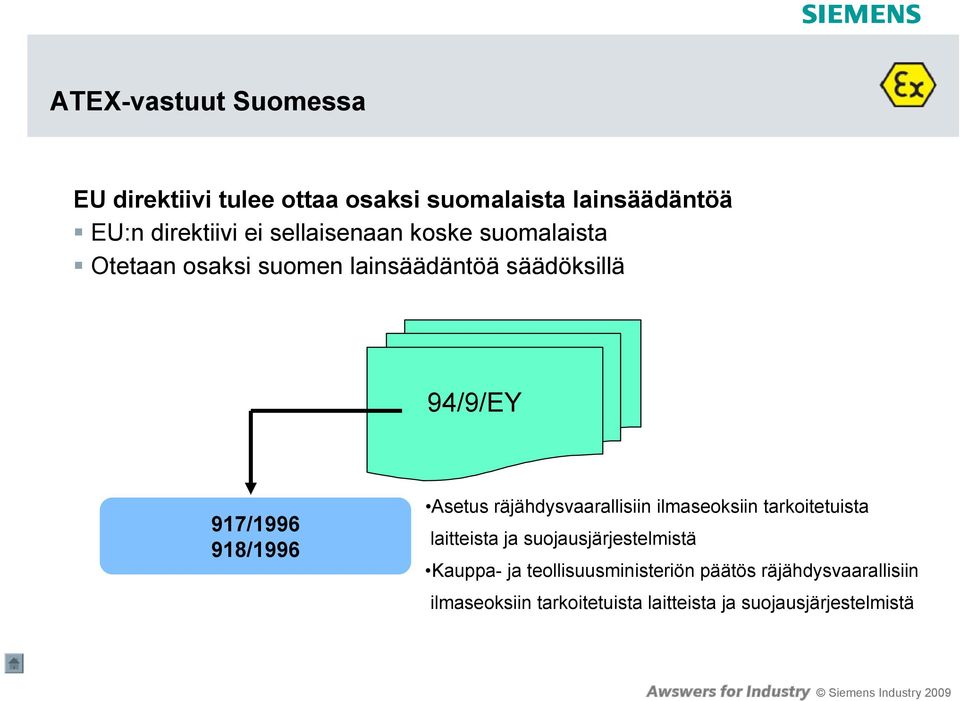

17 ATEX-vastuut Suomessa EU direktiivi tulee ottaa osaksi suomalaista lainsäädäntöä EU:n direktiivi ei sellaisenaan koske suomalaista Otetaan osaksi suomen lainsäädäntöä säädöksillä 94/9/EY 917/ /1996 Asetus räjähdysvaarallisiin ilmaseoksiin tarkoitetuista laitteista ja suojausjärjestelmistä Kauppa- ja teollisuusministeriön päätös räjähdysvaarallisiin ilmaseoksiin tarkoitetuista laitteista ja suojausjärjestelmistä

18 Standardit Suomessa Standardin mukaan toimiessa täytetään direktiivin vaatimukset SFS-EN sarjan standardien mukaan toimiessa täytetään direktiivin 94/9/EY vaatimukset SFS-EN Suomessa voimaansaatettu EN Saatetaan IEC standardi voimaan EU-alueella IEC Standardin tekninen sisältö

19 Räjähdyssuojausasiakirja ja muut dokumentit Laitevalinnassa tarvittavat asiakirjat Tilaluokitus -> Asiakas Asennus- ja kytkentäohjeet -> Asiakas / Siemens Laitteiden erityisehdot > Asiakas / Siemens Exi -suojauksen järjestelmäkuvaus -> Asiakas Valmistajan vaatimuksenmukaisuusvakuutukset -> Siemens

20 ATEX tuotteet Siemensillä Siemens laitteiden merkinnät Esimerkkinä elektroniset lämpöreleet Tyyppimerkintä PTB 06 ATEX 3001 Ex II (2) GD Kaikki 3RB20 ja 3RB21 elektroniset lämpöreleet on tarkoitettu räjähdysryhmään II (maanpäälliset laitteet) Sopii palaville aineille G (kaasu) ja D (pöly) Laiteluokka on (2) (sulut tarkoittavat että laite on asennettava turvalliselle puolelle) Esimerkkinä rajakytkimet, metallikotelo IP66/IP67 3SE DA0 Räjähdysryhmä II (maanpäälliset laitteet) Laiteluokka 3 D (pöly), tilaluokka 22

21 ATEX Koulutusmateriaali verkossa Verkkomateriaalissa perustiedot Havainnollisessa englanninkielisessä materiaalissa käydään läpi perusasiat. support.automation.siemens.com/ww /view/en/ Tai support-sivulla hakusanaksi:

22 Turvallisuus tuotannossa ATEX-ympäristöt Safety Integrated-turvallisuutta ihmisille ja ympäristölle Koneturvallisuuden ATEX-ymp taustaa ympärist ristöt ATEX ja teollisuuden alat ATEX-termit ja tilaluokat Kokonaisratkaisu ATEX-alueille Koneturvallisuuden ATEX-ymp ympäristön automaatio- taustaa ja sähkötekniikat Valvonta ja ohjaus Väylät, kenttähajautus ja anturit Moottorin suojaus, sähkökäytöt ja moottorit Koneturvallisuuden ATEX-ymp ympäristön taustaa mekaaniset laitteet Vaihteet, vaihdemoottorit ja kytkimet

23 Siemens kokonaisratkaisu ATEX-alueille Safety Integrated Automation Valvonta ja ohjaus Operointipaneeli Logiikat ja ohjaimet Kenttäkomponentit Kenttäväylät, Profibus ja Profinet Simatic ET200 -kenttähajautus Prosessi-instrumenttilaitteet Kappaletavaratunnistus AS-Interface-väylämoduuli Bero -tunnistimet Mekaaniset rajat Moottorin suojausohjaus Moottorinsuojakytkimet Lämpöreleet Termistorireleet Pehmeäkäynnistimet Simocode Pro Taajuusmuuttaja ja moottorit Moottorit Mekaaniset laitteet Vaihteet Vaihdemoottorit Kytkimet

24 Turvallisuus tuotannossa ATEX-ympäristöt Safety Integrated-turvallisuutta ihmisille ja ympäristölle Ohjaus ja valvonta

25 ATEX-ymp ympäristön automaatio- ja sähkötekniikat Ohjaus ja valvonta SIMATIC-automaatio tarjoaa ratkaisut myös räjähdysvaaralliselle alueelle SIMATIC S7 -automaatiokomponentit Integrointi teollisuus-ethernet- ja PROFIBUS-väylien avulla Keskitetty tai hajautettu I/O (Profibus ja Profinet) Standardi- ja turvatekniikka samassa CPU:ssa ja väylässä Yhtenäinen ohjelma-alusta Markkinajohtaja globaalisti ja Suomessa

26 ATEX-ymp ympäristön automaatio- ja sähkötekniikat Ohjaus ja valvonta SIMATIC HMI -visualisointia räjähdysvaaralliselle alueelle Operointipaneelit 6 19 näytöillä, Touch / Painikkeet, IP65 Samat (tietyt) operointipaneelit räjähdysvaaralliselle alueelle, kuin muutenkin Ei tarvita erillisiä ohjelmistoja, (WinCC V12 tai WinCC Flexible) Samat sovellukset käyvät suoraan Ex-alueelle Web-pohjainen etäoperointi, huolto, reseptinhallinta yms ATEX-paneelit:

27 ATEX-ymp ympäristön automaatio- ja sähkötekniikat Ohjaus ja valvonta Comfort Paneelit 16:9 kuvasuhteen paneeli, trendit, hälytykset, reseptit, historian tallennus, muut sovellukset mm. pdf, IE, kamera.. TP700, KP700, TP900, TP1200 (Ex-Zone 2/22) Paneeli 177 Trendit, hälytykset, reseptit TP 177B 6,TP 177B INOX 6 Touch (Ex-Zone 2/22) Paneeli MP277 Trendit, hälytykset, reseptit, historian tallennus TP / MP 277 8,10 Touch + 10 Key (Ex-Zone 22) MP 277 INOX 10 Touch (Ex-Zone 2/22) Paneeli MP377 Touch Trendit, hälytykset, reseptit, historian tallennus, muut sovellukset mm. pdf, IE, WinAC.. MP 377 Touch (Ex-Zone 22) MP 377 INOX 15 Touch (Ex-Zone 2/22)

28 ATEX-ymp ympäristön automaatio- ja sähkötekniikat Ohjaus ja valvonta Panel PC Ex Näytön koot 15 ja 19 (Ex-Zone 1/21 ja 2/22) 15 myös kirkkautta vaativiin sovelluksiin (aurinko) Myös näppäimistöt IP66 edestä, IP65 takaa ºC Tärinä 1g/ Iskut 15g 4/16GB CompactFlash muisti 60/120 GB HDD WinXP/XPe Thin Client Ex Näytön koot 15 ja 19 (Ex-Zone 1/21 ja 2/22) Hajautettuihin sovelluksiin

29 Turvallisuus tuotannossa ATEX-ympäristöt Safety Integrated-turvallisuutta ihmisille ja ympäristölle SIMATIC Profibus- ja NET -tuotteet räjähdysvaarallisella alueella

30 Kenttähajautus ja kenttäanturit räjähdysvaarallisella alueella Siemens tarjoaa laajan tuotevalikoiman ATEX-alueille Perinteisen kaapelointitekniikan lisäksi ratkaisumme perustuvat väylätekniikkaan Profibus-, Profinet- ja AS-Interface-väylätekniikat avaavat uusia käyttökohteita räjähdysvaarallisten alueiden sovelluksiin. Integroitu diagnostiikka sekä HART-laiteohjaus Valokuitu- ja IWLAN-langaton kommunikaatio luovat täysin uusia mahdollisuuksia automaation toteutukseen räjähdysvaarallisille alueille

31 ATEX SIMATIC NET S7 -järjestelmäliitynnät Kommunikointiprosessorit (CP:t) S7-200, S7-300 ja S7-400 logiikoille vähentävät CPU.n kuormaa tiedonsiirron osalta. Prosessoreita on erilaisia eri toiminnoilla AS-i, Profibus- ja Profinet- väyläliitynnöillä. ATEX II 3 G EEx na II T4

32 ATEX Profinet- ja Ethernet -tuotteet SCALANCE X -teollisuuskytkimet ovat aktiivisia verkkokomponentteja automaatioverkon muodostamiseen Ethernet- tai Profinettiedonsiirtoväylillä SCALANCE W -komponentit ovat teollisuuden langattoman lähiverkon muodostamiseen IEEE -standardin mukaisesti SCALANCE S -tietoturvamoduulit ovat palomuureja, jotka suojaavat järjestelmän tietoja. Niiden avulla voidaan myös muodostaa suojattu ja salattu VPNyhteys Internetin yli ATEX II 3 G EEx na II T4

33 ATEX PROFIBUS DP/PA-Link DP/PA coupler PROFIBUS PA -segmenteille Voidaan käyttää myös kahdennetussa järjestelmässä (H-System) Kaksi eri malllia: Non-Ex with 1,000 ma Ex [EEx ia] with 110 ma Max 31 (9 Ex) PA -laitetta Max. 5 DP/PA Coupler / link Interface module IM153-2 DP/PA Coupler DP/PA Link PROFIBUS DP 124 devices DP/PA Link 64 devices PROFIBUS PA (Ex) 9 devices PROFIBUS PA 31 devices

34 Profibus-tuotteet OLM:ien avulla Profibus-verkko voidaan toteuttaa valokuitukaapelilla. Optical Link Module on muunnin, joka muuntaa sähköisen signaalin kuparikaapelista valosignaaliksi valokuitukaapeliin ATEX II 3 G Ex na IIC T4

35 Turvallisuus tuotannossa ATEX-ympäristöt Safety Integrated-turvallisuutta ihmisille ja ympäristölle Hajautettu I/O räjähdysvaarallisella alueella

36 SIMATIC ET 200 -tuotteiden käyttömahdollisuudet räjähdysvaarallisella alueella

37 SIMATIC ET 200 -tuotteet räjähdysvaarallisella alueella Ominaisuudet lyhyesti ET 200iSP Moduulien vaihtaminen lennossa (Hot Swapping) Mahdollisuus redundanttiseen kytkentään sekä turvatoimintoihin Asennus tilaluokkaan 1 / 21, anturit ja toimilaitteet tilaluokkaan 0 / 20 astianturit ja toimilaitteet tilaluokkaan 1 / 21 asti Turvatekniikka voidaan integroida ET 200iSP -asemaan ET 200M Laajat moduulivaihtoehdot S7-300 moduuleista Mahdollisuus redundanttiseen kytkentään Asennus tilaluokkaan 2 / 22, anturit ja toimilaitteet tilaluokkaan 1 / 21 asti ET 200S Monitoiminen (moottorikäynnistimet, liikkeenohjaus, CPU, jne.) Asennus tilaluokkaan 2 / 22, anturit ja toimilaitteet tilaluokkaan 2 / 22 asti

38 Simatic Selection Tool auttaa IO-aseman suunnittelussa Simatic Selection Tool Interaktiivinen työkalu, joka opastaa Näyttää halutessa vain räjähdysvaarallisiin tiloihin soveltuvat komponentit Generoi tilausluettelon sekä slot-kohtaisen osaluettelon Konfiguraatio voidaan viedä suoraan Step7-ohjelmaan Kertoo hajautusaseman fyysiset mitat Aina ajan tasalla Käytettävissä internetistä (ei vaadi rekisteröitymistä)

39 SIMATIC ET 200 -tuotteiden asennuksessa vaadittava kaapin tiiviys ja räjähdyssuojauksen luokitus 1/2 ET200iSP kaasu pöly Asennustilan tilaluokka Kotelon tyyppi Vaadittu sertifiointi 0 1 metalli Atex EEx e 2 metalli Atex, zone 2 IP metalli 94/9/EU, cat. 2D IP6x 22 metalli 94/9/EU, cat. 3D IP5x turvallinen - IP20 Kotelon suojausluokka Lähde: ET200iSP käyttöohje, kappale 4 ET200M Asennustilan Kotelon Vaadittu Kotelon tilaluokka tyyppi sertifiointi suojausluokka kaasu 0 1 metalli Atex EEx d, EEx p ruuviliittimet asennetaan EEx e -koteloon 2 Atex IP54 pöly Atex? 22 Atex IP6x turvallinen - IP20 Lähde: ET200M Ex-moduulit käyttöohje

40 SIMATIC ET 200 -tuotteiden asennuksessa vaadittava kaapin tiiviys ja räjähdyssuojauksen luokitus 2/2 ET200S kaasu pöly Asennustilan tilaluokka Kotelon tyyppi Vaadittu sertifiointi Atex IP Atex IP6x turvallinen - IP20 Kotelon suojausluokka Lähde: ET200S käyttöohje, "Use of subassemblies/modules in a Zone 2 Hazardous Area"

41 SIMATIC ET 200iSP -aseman käyttö räjähdysvaarallisella alueella ET 200iSP -hajautusasema voidaan asentaa tilaluokkaan 1 tai 21 Anturointi voidaan viedä tilaluokkaan 0 tai 20 Integroitu turvatekniikka Hajautusasema on suunniteltu räjähdysvaarallisissa tiloissa käytettäväksi Räjähdysvaaralliselle alueelle asennettaessa tulee lisäksi valita oikeanlainen asennuskotelo (ei tarvitse olla räjähdyspaineen kestävä eikä läpituuletettu) Tilattavissa Siemensiltä suoraan koteloon asennettuna kokonaisuutena kotelo valittavissa Simatic Selection Toolissa

42 SIMATIC ET 200iSP Moduulivalikoima räjähdysvaarallisille alueille 1 / 2 Digitaalimoduulit 8DI, NAMUR 4DO, 23,1VDC, 20mA 4DO, 17,4VDC, 27mA 4DO, 17,4VDC 40mA (esimerkki virta-jännitekäyrästä) 2DO, relelähtö 60V, 2A Analogiamoduulit 4AI, termoelementit 4AI, PT100 tai NI100-anturi tai resistanssi 1000ohm asti 4AI HART, ma, 2-johdin kytkentä 4AI HART, 0..20mA / ma, 4-johdin kytkentä 4AO HART, 0..20mA / ma

43 SIMATIC ET 200iSP Moduulivalikoima räjähdysvaarallisille alueille 2 / 2 Turvahyväksytyt moduulit 8 F-DI, NAMUR 4 F-DO, 17,4VDC, 40mA 4 F-AI HART Lisätietoa: Muut Varamoduuli (paikan varaamiseksi tulevaisuuden laajennuksille -> vaihto lennossa) Watchdog-moduuli

44 SIMATIC ET 200iSP 4DO 17,4VDC 40mA virta-jännitekäyrä

45 SIMATIC ET 200M -aseman käyttö räjähdysvaarallisella alueella S7-300 logiikka tai ET200M -hajautusasema voidaan asentaa tilaluokkaan 2 tai 22 Anturointi voidaan viedä tilaluokkaan 1 tai 21 asti CPU:n yhteydessä oleviin signaalimoduuleihin pätee samat asiat kuin tässä esiteltäviin ET200M -hajautuksen komponentteihin (samat moduulit, vain liityntäyksikkö vaihtuu) S7-300 / ET200M signaalimoduuleista on räjähdysvaaralliselle alueelle sopivia versioita niin digitaalisista kuin analogisistakin moduuleista Räjähdysvaaralliselle alueelle asennettaessa tulee valita oikeanlainen asennuskotelo ja mahdollisesti tiettyjä lisätarvikkeita, joista enemmän seuraavilla kalvoilla ET 200M -väyläliityntäyksikkö ja I/O-moduuleja S7-300 CPU ja I/O-moduuleja

46 SIMATIC ET 200M Moduulivalikoima räjähdysvaarallisille alueille Moduulilistaus (manuaalissa) Digitaalimoduulit 4DI, NAMUR 4DO, 15VDC, 10mA 4DO, 24VDC 10mA Analogiamoduulit 4AI, / ma 2AI HART, / ma 8AI TC / 4AI RTD, lämpötilan mittaus (termoelementti, PT tai NI-anturi) 4AO, / ma 2AO HART, / ma Turvatekniikkaa tukevat moduulit 8DI, NAMUR, Fail-safe

47 SIMATIC ET 200M Lisätarvikkeet räjähdysvaaralliselle alueelle Erotinmoduuli I/O-korttien ja väyläliityntäyksikön tai CPU:n väliin DM370, eli tyhjä moduuli, kun ei aktiivista taustaväylää Aktiivisen taustaväylän yhteydessä erotinlevy 6ES7195-1KA00-0XA0 Redundanttisen väyläliitynnän yhteydessä on aina aktiivinen taustaväylä Tavallinen asennus (ei aktiivista taustaväylää) Aktiivinen taustaväylä DM370 DUMMY SM321 DI 4xNAMUR SM321 DI 4xNAMUR 6EP AA01 6EP AA01 IM IM ES AA03-0XB0 6ES AA01-0AA0 6ES RD00-0AB0 6ES AA03-0XB0 6ES RD00-0AB0 PS IM DM370 Ex I/O PS IM Ex I/O 6ES7195-1KA00-0XA0

48 SIMATIC ET 200M Lisätarvikkeet räjähdysvaaralliselle alueelle Erotinyksikkö LK 393 tehonsyöttöjohtimien ja signaalijohtimien erottamiseen Tilausnumero 6ES AA00-0AA0 (5kpl erissä, 11,80 ) Tehonsyöttö tuodaan yläpuolelta, signaalijohdotus alapuolelta Simatic Selection Toolissa Cable Separator for Ex Modules

49 SIMATIC ET 200M Lisätarvikkeet räjähdysvaaralliselle alueelle Erotinyksikkö LK 393 tehonsyöttöjohtimien ja signaalijohtimien erottamiseen Max 1,5mm² (siniset johtimet kuvissa) Johtimet pujotetaan ja päähän laitetaan holkki Adapteri kiinnitetään 20pin liittimeen ja se koteloi virtajohtimet

50 SIMATIC ET 200S -aseman käyttö räjähdysvaarallisella alueella ET 200S -hajautusasema voidaan asentaa tilaluokkaan 2 tai 22 Anturointi samassa tilaluokassa (2 tai 22)

51 SIMATIC ET 200iSP Manuaalit ET200iSP Käyttöohjeet Perusmanuaali: Turvamoduulit:

52 SIMATIC ET 200iSP Sertifikaatit Ex-suojaus EU direktiivi 94/9/EY (ATEX 100a) CENELEC II 2 G (1) GD EEx d e [ib/ia] IIC T4 laiteryhmä II, maanpäälliset sovellukset (ei siis kaivokset) laiteluokka 2 G = kaasu, D = pöly } asennus tilaluokkaan 1 kaasuräjähdysvaarallisella alueella (1) GD toimilaitteet ja sensorit voidaan kytkeä tilaluokkaan 0 (kaasu) tai 20 (pöly) EEx: European Ex d: räjähdyspaineen kestävä kotelo (teholähde) e: parannettu turvallisuus (teholähteen liittimet) [ib/: PROFIBUS-liityntä ET200iSP asemasta voidaan viedä tilaluokaan 1 ia]: toimilaitteet ja sensorit voidaan viedä tilaluokkaan 0 IIC: räjähdysaineryhmä : vety T4: lämpötilaluokka: alle 135ºC

53 SIMATIC ET 200M + ET 200S 94/9/EG (ATEX 100a) sertifikaatit ET 200M Intrinsically-safe modules II 3 (2) G EEx na [ib] IIC T4 Installation up to Zone 2, sensors / actuators to Zone Non-intrinsically-safe modules II 3 G EEx na II T3 or T4 or T5 or T6 ET 200S II 3 G EEx na II T4 or T5 Installation up to Zone 2, sensors / actuators to Zone 2

54 SIMATIC ET200M/S sertifikaatit ja hyväksytyt moduulit Lista hyväksytyistä moduuleista sivulta: Hakusanaksi seuraavat numerosarjat ET200S: ET200M: Profibus liittimet: MTA, Valmiit johtosarjat esim. PCS 7:n yhteydessä: myös safety + ATEX, zone 2, lisätietoa webissä

55 SIMATIC ET 200 räjähdysvaarallisilla alueilla integroituu muuhun SIMATIC maailmaan SIMATIC HW config Engineering Station Ethernet diagnostics & commissioning PLC with CP CP ext PROFIBUS DP Drives PROFIBUS DP Positioner DP/PALink Motor Starter PROFIBUS-PA 31,25 Kbit/s ET 200iSP Classic I/O & HART Positioner Level Temperature Flow Pressure

56 Turvallisuus tuotannossa ATEX-ympäristöt Safety Integrated-turvallisuutta ihmisille ja ympäristölle Prosessiinstrumentointi

57 Virtausmittaus SITRANS FM MAGFLO -magneettiset virtausmittarit Laaja valikoima laipallisia ja laippojen väliin asennettavia antureita Vuorausmateriaalina mm. PTFE, PFA, keramiikka Elektrodimateriaalit mm. hastelloy, tantaali, titaani sekä platina Paineluokat aina 100 bar asti MAG 6000i Ex d -vahvistin EEx d e (ia) ia (ib) ib IIC T6 MAG-anturit ATEX 2G D SITRANS FC MASSLO -massavirtausmittarit nesteille ja kaasuille Kompakti- tai erillisasennus Sama vahvistin kaikille anturityypeille MASS 6000 vahvistin (EEX ia) IIC

58 Virtausmittaus SITRANS FUS -ultraäänivirtausmittarit Mittaa aineita, joilla ei sähkönjohtokykyä 2-säde -mittausperiaate Ultraäänianturien vaihto mahdollista ilman virtaaman katkaisua Tarkkuus 0.5% virtaamasta FUS 060-vahvistimet ATEX II 2G Ex dem [ia/ib] IIC T6/T4/T ja 3100 anturit ATEX II 2G Ex dem [ia/ib] IIC T6/T4/T3 SITRANS FX Vortex -virtausmittarit 2- johdin virtausmittari paine- ja lämpötilakompensoinnilla Virtaus-, paine- ja lämpötilamittaus samassa anturissa Helppo asentaa Huoltovapaa anturirakenne ATEX II2G EEx da ia [ia] IIC T6

59 Pinnankorkeuden mittaus Tutkat SITRANS LR260 & SITRANS LR460 Kiintoaineiden pinnankorkeuden mittaukseen SITRANS LR250 nesteiden pinnankorkeuden mittaukseen Mitta-alue 30 m (LR260) 100 m LR m (LR 250) Riippumaton lämpötilasta, pölystä Easy aimer signaalin suuntaamista varten Pölysuoja ja puhallusmahdollisuus Quick Start Wizard nopeaan käyttöönottoon varten Luotettava kaiunkäsittely (echo processing) Käsiohjelmointilaite EEx ia ATEX II 1D, 1/2 D, Ex td A20 IP 67, IP68 T100C ATEX II 1D, 1/2 D, 2D T85C ATEX II 1G EEx ia IIC T4 (LR250)

60 Pinnankorkeuden mittaus Tutkat SITRANS LG200 ohjattu tutka Kiintoaineiden ja nesteiden pinnankorkeuden mittaukseen 24 VDC kaksijohdinlähetin Nesteiden ja kiintoaineiden pinnankorkeusmittaus 22.5 m asti Nesteiden rajapintojen mittaus 6.1m asti HART 4-20 ma ulostulo Useita eri prosessiliitäntöjä Helposti vaihdettava anturi Versiot eri sovelluksiin - höyry, rajapinta, hygieeninen, ylitäyttö Korkean lämpötilan 427 ºC (800 ºF) versio - alhaisen lämpötilan versio -195 ºC (-320 ºF) Korkeapaine 430 bar (6250 psi) versio - Versio alipainemittaukseen ATEX II 1G EEx ia IIC T4

61 Pinnankorkeuden mittaus Ultraääni SITRANS Probe LU -mittaa nesteitä sekä lietteitä Pintamittaus, avokanavamittaus PVDF tai ETFE -anturimateriaali ATEX II 2G EEx md IICT5, SAA MultiRanger 100/200, HydroRanger 200 -ultraäänivahvistimet Nesteiden, kiintoaineiden ja lietteenmittaukseen avokanava/pato-ohjelmistot Mitta-alue max. 15 m Yksi- / monipistemittaus Aina turvalliseen tilaan Echomax-ultraäänianturit Ultraääni pinnankorkeusmittaus aina 60m asti ATEX II 2G

62 Pinnankorkeuden mittaus Kapasitiiviset pinnankorkeuden pintakytkimet Pointek CLS 300 -kapasitiivinen pintakytkin Luotettava, toimintavarma vaativissa olosuhteissa Hyvä kemiallinen kestävyys Korkeapainesovellukset ATEX II 1G 1/2 D EEx d(ia) IIC T6-T1 Pointek LC 500 Kapasitiivinen sauva-anturi nesteiden ja kiintoaineiden pinnankorkeuden mittauksiin Vaativiin prosessiolosuhteisiin Tarkkuutta vaativiin sovelluksiin Tarkka mittaus Anturin pituus maks 25 m Patentoitu Active Shield -tekniikka ATEX II 1G 1/2 D EEx D (ia) IIC T6-T4

63 Pinnankorkeuden mittaus Mekaaniset pintakytkimet SITRANS LPS200 -pyörivä pintakytkin kiintoaineille Voidaan pidentää sauvalla tai kaapelilla. Hälytysrele (pinnankorkeus) Korkealämpötilaversiot Kaksi ulostuloa ATEX II 1/2 D SITRANS LVS200 -värähtelevä pintakytkin kiintoaineille Kuiville kiintoaineille Voidaan asentaa päälle, sivulle, haluttuun kulmaan Itsepuhdistuva ATEX II 1/2 D

64 Paineenmittaus SITRANS P DSIII paine- ja paine-erolähettimet Ohjelmoitava, LCD-näyttö Useita kalvomateriaaleja HART, Profibus PA -optiona Mitattavan aineen lämpötila C Tarkkuus 0,075 % EX II 1/2G EEx ia/ib IIB/IIC T4, T5, T6 Ex II 1/2 G EEx d II C T4/T6 SITRANS P300 -painelähettimet Kuin DSIII-sarja, lisäksi haponkestävä kotelointi ja erilaisia välitinliitäntöjä Hygieeninen kotelointirakenne EX II 1/2G EEx ia/ib IIB/IIC T4, T5, T6

65 Turvallisuus tuotannossa ATEX-ympäristöt Safety Integrated-turvallisuutta ihmisille ja ympäristölle Kappaletavaratunnistus

66 ATEX ASi -kenttälaitteet pölyräjähdysvaaralliselle alueelle Modulaarinen, kustannustehokas kenttäväyläratkaisu Avoin järjestelmä Vakio- ja turvasovellukset samassa väylässä Miten tehdään riittävä suojaus alueelle 22? murtosuoja, voi olla myös suojakuori tahattoman irrotuksen estävä I/O-liitin ja osoitteenantoplugin tulppa Ex II 3 DX

67 ATEX Exi -suojaustekniikka Exi -suojausperiaatetta käytetään, jos halutaan asentaa tavallisia rajakytkimiä vaaralliselle alueelle Luonnostaan vaaraton rakenne (instrictic safety ia tai ib) Mahdollisen kipinän energia pidetään niin alhaisena, että se ei voi sytyttää ilman ja palavan aineen seosta. Teknisesti asia hoidetaan: jännitteen rajoituksella ja samaan aikaan virran rajoituksella ja samaan aikaan varastoituneen energian rajoituksella (johtimien induktanssi- ja kapasitanssiarvot eivät saa ylittyä)

68 ATEX Exi -suojaustekniikka Tyypillinen zenerbarrier -ratkaisu, jolla rajoitetaan syttymisenergia niin pieneksi, että ei voi tapahtua räjähdystä. Periaatekuva zenerbarrierista, jossa vastus rajoittaa virran ja zenerdiodit rajoittavat jännitteen. Vastus Sulake D1 D2 D3 Elektronisia komponentteja tarvitaan enemmän kuin vastuksia ATEX = ia taso vaatii 3 diodia, sulakkeella suojataan zenerdiodit.

69 ATEX Exi -suojaustekniikka ja rajakytkimet Luonnostaan vaaraton sähköinen laitemerkintä: EEx ia IIC T6 Ex II 1 GD Ex II 3D lähetin, rajakytkin, Namur-anturi ohjauspainike jne. Turvallinen puoli sähkökaappi Exi-releen merkinnät: [EEX ia] IIC Ex II 1 GD Esim: galvaaninen erotin+zenerbarrier PLC 24V Tavallista rajakytkintä ja painiketta voidaan aina käyttää myös tilaluokassa 0 ja 20, jos ne liitetään järjestelmään EXi-releen kautta

70 ATEX-rajakytkin 3SE5 pölyräjähdysvaarallisiin tiloihin Modulaarinen rakenne, metallikotelo, Ohjainpää on helposti vaihdettavissa ja käännettävissä Ohjainpää kiinnitetään pikaliitoksella Rajakytkin on tilattavissa kokonaisena tai osina 3SE5-rajakytkimet täyttävät ATEX 95, pölyräjähdysvaarallisen alueen 22 määräykset Ex II 3D

71 ATEX Simatic-tunnistimet tunnistimet kappaleiden tunnistukseen Induktiiviset tunnistimet PXI 600 -sarja Laajat tunnistinvalikoimat metallisten kohteiden tunnistukseen Tunnistusetäisyydet 2 35 mm Runkokoot: M12, M18, M30 ja C40 Asennus tilaluokkaan 2 / 22 Valokennot PXO 600 -sarja Laaja tunnistusetäisyys 2 50 m Tunnistus: kohde- ja peiliheijastus sekä lähetin-vastaanottoparit Asennus tilaluokkaan 2 / 22 Ultraäänitunnisimet PXS 810 -sarja Vaativien kohdeiden kosketukseton tunnistus ja etäiyyden mittaus vaarallisilla alueilla Myös rungot ruostumattomasta teräksestä Asennus tilaluokkaan 2 / 22,
