1 ekarja Oy Valokaapelitiedotustilaisuudet Tilaisuuden avaus - maaseutuasiamies Jari Lantta, Etelä-Karjalan liitto Valokuituverkot meillä ja muualla maaseutuasiamies Jari Lantta, Etelä-Karjalan liitto Tarvitaanko valokuituverkkoja Etelä-Karjalaan? toimitusjohtaja Tuomo Puhakainen, Nek Saimaa Oy Paimensaari ja Kyläniemi esimerkkeinä koko maakunnalle seniorikonsultti, verkottaja Kari Kotirinta Yhteenveto keskustelusta miten eteenpäin?

2 TARVITAANKO VALOKUITUVERKOT ETELÄ-KARJALAAN? Valokaapelin rakenne D = 11,6 mm

3 Palvelun tuottaja Operaattorin telemastoverkosto Operaattorin valokuituverkko Valokuitu on myös mantereiden välillä (Puolustusvoimat, PV kaapeli) Operaattorin valokuitu Osuuskunnan valokuituverkko Operaattorin teletila, kytkentäpiste Uudet 0-energiatalot, ulkoinen mobiili ei kuulu sisälle

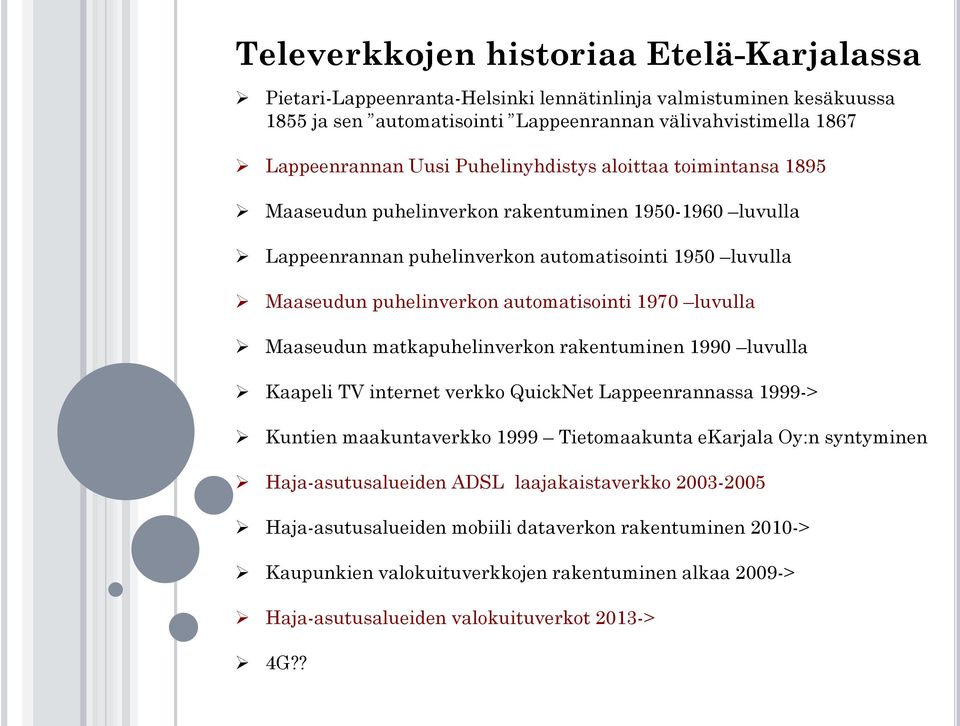

4 Televerkkojen historiaa Etelä-Karjalassa Pietari-Lappeenranta-Helsinki lennätinlinja valmistuminen kesäkuussa 1855 ja sen automatisointi Lappeenrannan välivahvistimella 1867 Lappeenrannan Uusi Puhelinyhdistys aloittaa toimintansa 1895 Maaseudun puhelinverkon rakentuminen luvulla Lappeenrannan puhelinverkon automatisointi 1950 luvulla Maaseudun puhelinverkon automatisointi 1970 luvulla Maaseudun matkapuhelinverkon rakentuminen 1990 luvulla Kaapeli TV internet verkko QuickNet Lappeenrannassa 1999-> Kuntien maakuntaverkko 1999 Tietomaakunta ekarjala Oy:n syntyminen Haja-asutusalueiden ADSL laajakaistaverkko Haja-asutusalueiden mobiili dataverkon rakentuminen 2010-> Kaupunkien valokuituverkkojen rakentuminen alkaa 2009-> Haja-asutusalueiden valokuituverkot 2013-> 4G??

5 Tekniikan kehitys on nopeaa!

6 Tiedonsiirron kasvu Nopeus 100 Mbits 2 Mbits 256 kbits 1,2 kbits kuntien laajakaista projekti valokuituverkot kaupungeissa Aika

7 Miksi mobiiliyhteys ei riitä? Mobiili on jaettu kaista Mobiilissa on pitkä viive Linkkimastoja on liian harvassa Uusia linkkimastoja ei rakenneta hajaasutusalueille Maastoesteet Energiatehokkaasti rakennettujen talojen rakenteet heikentävät radiosignaalia Kodin viestikeskus tarvitsee paljon kaistaa NettiTV, videopuhelut, videovalvonta

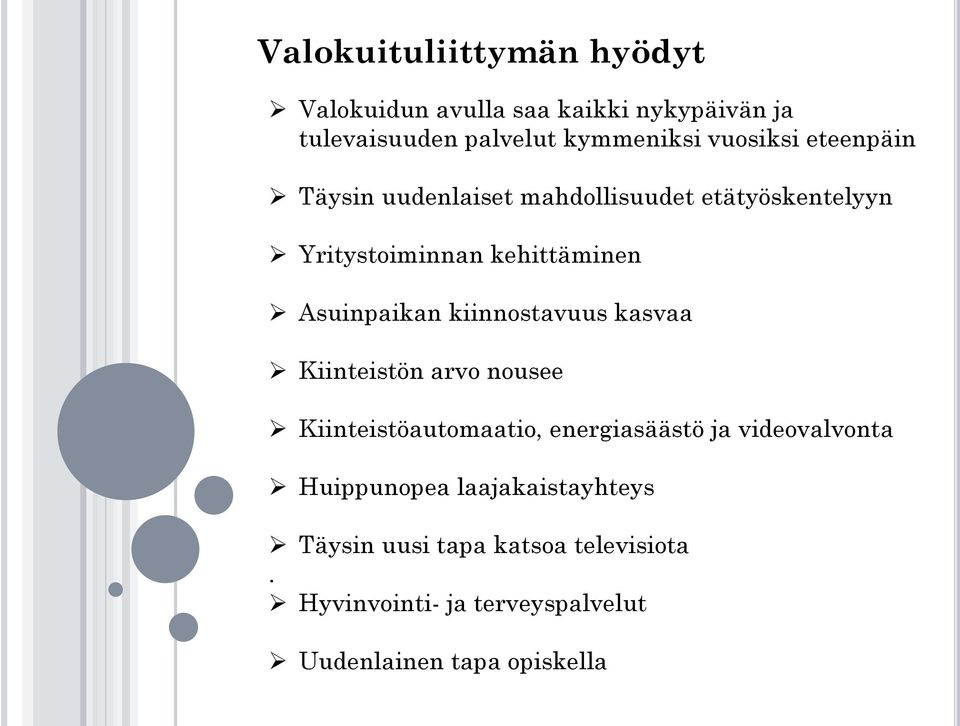

8 Valokuituliittymän hyödyt Valokuidun avulla saa kaikki nykypäivän ja tulevaisuuden palvelut kymmeniksi vuosiksi eteenpäin Täysin uudenlaiset mahdollisuudet etätyöskentelyyn Yritystoiminnan kehittäminen Asuinpaikan kiinnostavuus kasvaa Kiinteistön arvo nousee Kiinteistöautomaatio, energiasäästö ja videovalvonta Huippunopea laajakaistayhteys Täysin uusi tapa katsoa televisiota. Hyvinvointi- ja terveyspalvelut Uudenlainen tapa opiskella

9 Valokuituyhteydet osana muuta perusyhteys infrasruktuuria Tie Sähkö Lämpö Vesi Viemäri Netti

10 PAIMENSAARI, RUNKOKAAPELIN REITTI

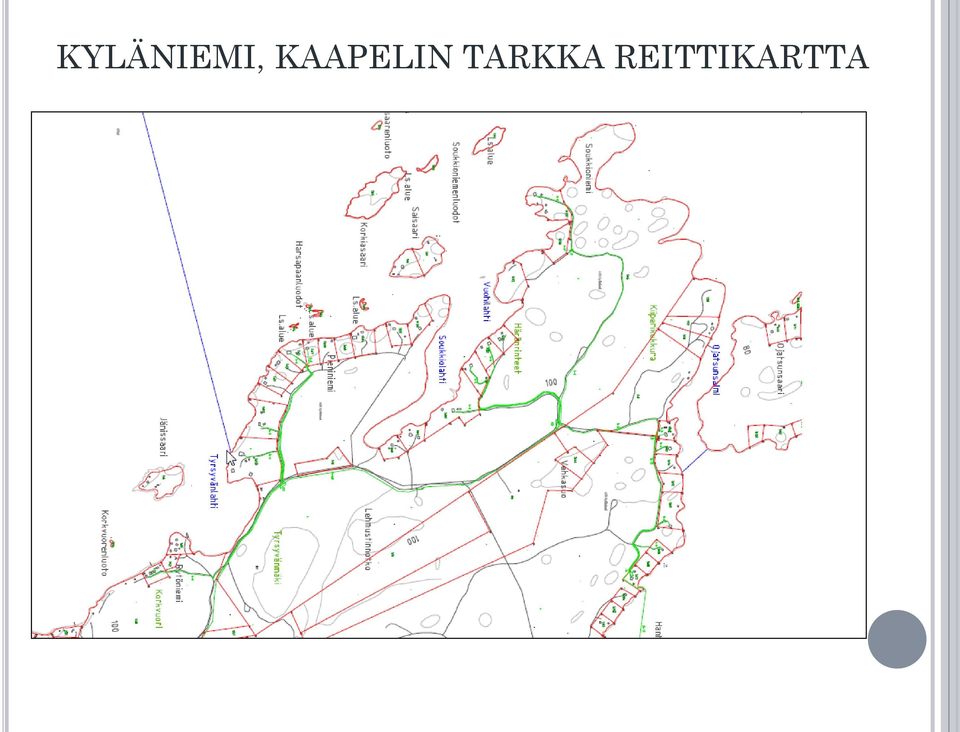

11 KYLÄNIEMI, KAAPELIN TARKKA REITTIKARTTA

12 Valokaapeliheituinlahteen.fi

13 VALOKAAPELI HEITUINLAHTEEN.FI

14 TELEOPERAATTOREIDEN TULOVIRRASTA TULEE 80% PUHEESTA JA 20% DATASTA - PUHE SIIRTYY NETTIIN TELEOPERAATTOREIDEN INVESTOINTIRAHAT MENEVÄT MOBIILI VERKKOJEN RAKENTAMISEEN JA KAUPUNKIEN KERROSTALOALUEIDEN KUIDUTTAMISEEN - KANNATTAVUUS

15 ILMAN VALTION JA KUNTIEN RAHAA VALOKUITUVERKOT EIVÄT RAKENNU: 1. HAJA-ASUTUSALUEILLE 2. KUNTATAAJAMIIN 3. KAUPUNKIEN LAIDOILLE TELEOPERAATTORIT EIVÄT RAKENNA NÄIHIN KOHTEISIIN

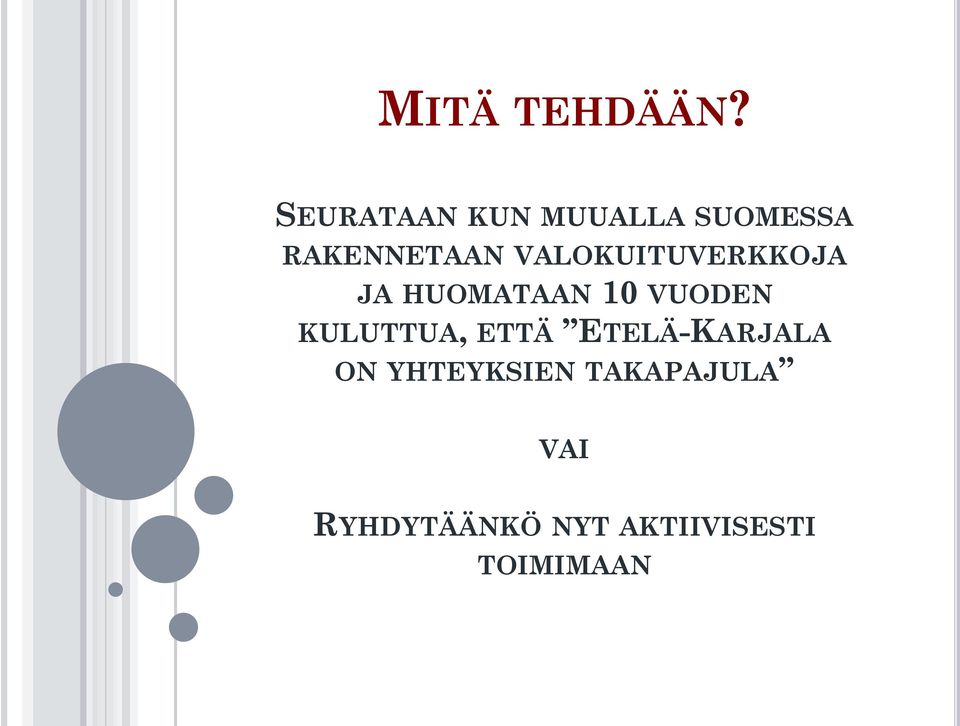

16 MITÄ TEHDÄÄN? SEURATAAN KUN MUUALLA SUOMESSA RAKENNETAAN VALOKUITUVERKKOJA JA HUOMATAAN 10 VUODEN KULUTTUA, ETTÄ ETELÄ-KARJALA ON YHTEYKSIEN TAKAPAJULA VAI RYHDYTÄÄNKÖ NYT AKTIIVISESTI TOIMIMAAN

17 VALTION RAHAN KÄYTTÖ (SIDOTTU 44/66 MILJ. = 66 %) Lappi Kainuu Keski-Suomi Pohjois-Savo Pohjois-Karjala Etelä-Savo Varsinais-Suomi Viestintävirasto Satakunta Pohjois-Pohjanmaa Etelä-Karjala Kymenlaakso Päijät-Häme Pirkanmaa Etelä-Pohjanmaa Pohjanmaa Itä-Uusimaa Häme Uusimaa Keski-Pohjanmaa Åland - Ahvenanmaa Sidottu Sitomatta Kiintiön ylittävät hankkeet

18 PAIMENSAARI JA KYLÄNIEMI ESIMERKKEINÄ KOKO MAAKUNNALLE

19

20 ALUSTAVAT VARAUKSET Peimensaaressa alussa 40. Lopussa liittyneitä 63, projekti jatkuu syksyyn - Vakituiset asukkaat, mökkiläiset. Lähes kaikki eläkeläiset. Kuukanniemessä alussa 50. Esiselvitys alkamassa.

21 PAIMENSAARI, REITTI JA KOHDEKUVAUS.

22 PAIMENSAARI, TELEKAAPELISELVITYS

23 PAIMENSAARI, SÄHKÖKAAPELISELVITYS

24 PAIMENSAARI. RUNKOKAAPELIN ASENNUSTA Etelä-Karjalan ensimetri Runkokaapelin asennusta talkoilla Kaapelin asennusta auraamalla

25 PAIMENSAARI. RUNKOKAAPELIN ASENNUSTA Asfalttitien alistus. Suojaputken asennus tunkkaamalla Aurauksen jälki Kaivettu kaapelioja

26 PAIMENSAARI. SUOJAPUTKITUS TONTILLE

27 PAIMENSAARI. TALOLÄPIVIENTEJÄ Olemassaoleva putki muurin ali (harvinaista) Valokaapelia ei saa taivuttaa jyrkälle mutkalle Reikä hirsiseinässä Reiän poraus ovenpielestä

28 PAIMENSAARI, TELETILA Telekaapeleita tulee teletilaan maan alla Painesaaren oma liitäntäkaappi Kuitujen kytkentälevyt panelin sisällä

29 OPARAATTORIN KYTKENTÄKUIDUT LIITETÄÄN OSUUSKUNNAN KUITUIHIN

30 PAIMENSAARI. RUNKOKAAPELIN ASENNUSTA Jatkoskaivo runkokaapelissa Kaapelioja peitettynä

31 PAIMENSAARI, KUITUJEN KYTKENTÄSUUNNITELMA

32 PAIMENSAARI. RUNKOKAAPELIN JATKOS/ HAAROITUS Kytkentälevyt jatkoskammiossa Ruostumaton Jatkoskammio kaivossa

33 PAIMENSAARI, KUITUJEN KYTKENTÄ VAUNUSSA Hitsausvaunu -puhdasasennus

34 PAIMENSAARI. TALOKAAPELIN ASUNNUS Suojakotelo valokaapeleille Rivitalon haaroitusjatkos sisätilaan Haaroitusjatkos maa- tai ulkoasennus

35 PAIMENSAARI. TALOKAAPELIEN ASUNNUS Talokaapelin vetonarun asennusta suojaputkeen Talopääte mökin sisäseinällä Talopääte sähkökeskuksessa

36 Paimensaari 10, 50, 100 tai 1000 Soneran IPTV palveluilla 10, 50, 100 Mbits tai 1Gbits internet liittymä ja IPTV palvelut katso Sonera viihteen palvelut: pid=990 Nämä kaapelit tulevat laitteiden mukana Televisio Laajakaistamuunnin Paimensaaren asukasyhdistys asennuttaa laajakaistamuuntimen, katso kuvat 1, 2 ja 3 Sonera IPTV digiboxi + langaton wifi-mod Kuuluvat Soneran viihde palveluun Asiakas asentaa itse IPTV ja wifi boxin sekä TV ohjelmoinnin tai asennusliike asentaa laitteet ja palvelut asiakkaan tilauksesta Sonera IPTV digiboxeja voi olla vain 1 CAT 6 (CAT 5e) sisälle asennettava parikaapeli, maksimi pituus 90 m asiakas vastaa itse asennuskustannuksista

37 LIITTYMISMAKSUT (2 KM TILAAJAJOHTO) Rautavaaran tietoverkko-osuuskunta, (6 v sop) Bothnia Broadband Oy Suupohjan Seutuverkko Oy (Karvian pilotti) Pohjois-Satakunnan Seutuverkko Oy Verkko-osuuskunta Kuuskaista (Kinnula pilotti) Jakobstadsnejdens telefon Ab Verkko-osuuskunta Kuuskaista (Alavus) Anvia Oyj Ab Närpes Dynamo Net Närpiö Oy Osuuskunta Kymijoen kyläkuitu Optostart r.f Telekarelia Oy (2010 haetut hankkeet) Telekarelia Oy (Lieksa-Nurmes pilotti) TeliaSonera Finland Oyj (Utsjoki) Osuuskunta EmsaloNet Savon Kuituverkko Oy Kaisanet Oy MPY Palvelut Oy Telekarelia Oy (2011 haetut hankkeet) DNA Oy (Sysmä, Hartola) Ikaalisten-Parkanon Puhelin Oy (Ikaalisten Kilvakkala-Jylli) TeliaSonera Finland Oyj (Miehikkälä pilotti) Ikaalisten-Parkanon Puhelin Oy (Parkano - Yliskylä) Etelä-Satakunnan Puhelin Oy TeliaSonera Finland Oyj (Simo) TeliaSonera Finland Oyj (Salla) PHP Oy (Virtain Liedenpohja-Sulkava) Suupohjan Seutuverkko Oy PHP Oy (Virtain Liedenpohja-Ikkala-Soininkylä) PHP Oy (Ylöjärven liityntäpisteet 1, Länsi-Teisko) Elisa Oyj Paimensaari

38 ritys Yhteensä 100/100 Mbit/s kuukausimaksuja (sis. Alv, avaimet käteen ) Keskiarvo / 100/100 Mbit/s Optostart r.f 43 Elisa Oyj 50 Rautavaaran tietoverkko-osuuskunta 50 DNA Oy 55 Verkko-osuuskunta Kuuskaista 58 Paimensaari 40 Jakobstadsnejdens telefon Ab 58 Osuuskunta Kymijoen kyläkuitu 59 TeliaSonera Finland Oyj 60 Anvia Oyj 63 Pohjois-Hämeen Puhelin Oy 65 Suupohjan Seutuverkko Oy 67 Kaisanet Oy 73 Pohjois-Satakunnan Seutuverkko Oy 80 Savon Kuituverkko Oy 82 Ab Närpes Dynamo Net Närpiö Oy 82 MPY Palvelut Oy 88 Telekarelia Oy 89 Ikaalisten-Parkanon Puhelin Osakeyhtiö 97 Etelä-Satakunnan Puhelin Oy 100 Osuuskunta EmsaloNet 129 Bothnia Broadband Oy

39 MITÄ VALOKUITULIITTYMÄ MAKSAA? ESIMERKKI: * KERTAMAKSU TAI 10 VUODEN RAHOITUS N. 15 /KK * 100 M INTERNET LIITTYMÄN KK-MAKSU 40 /KK * NETTITV PALVELUT 10 /KK YHTEENSÄ 65 /KK NYKYISTEN KIINTEIDEN NETTILIITTYMIEN HINTATASO * HAJA-ASUTUSALUE (1M, 1/8M) /KK * KUNTATAAJAMA /KK

40 MIHIN KANNATTAA RAKENTAA? * VAIN SINNE JOSSA ON HALUKKUUTTA JA IHMISET OVAT VALMIITA MAKSAMAAN NOIN EURON LIITTYMISMAKSUN * YHTEYDET AUTTAVAT YRITYSTOIMINTAA * ALUEELTA LÖYTYY KYLÄAKTIIVI TAI USEITA AKTIIVISIA IHMISIÄ * MISSÄ ENERGIALAITOS SUORITTAA MAAKAAPELOINTIA * LIITTYJÄMÄÄRÄ ON RATKAISEVA TEKIJÄ KUSTANNUSTEN KANNALTA * ALUE ON TUKIKELPOINEN

41 MITEN KANNATTAA RAKENTAA? * HYVIN SUUNNITELTU VALOKUITUVERKKO JA OSUUSKUNNAN TOIMINTA ON TÄRKEÄÄ ASIANTUNTIJA-APUA KANNATTAA KÄYTTÄÄ * VÄHÄN AKTIIVIKESKUKSIA -> SUUREMMAT KAAPELIT > ALHAISEMMAT KÄYTTÖKULUT * RAKENTAMISEN TEHOKAS KILPAILUTUS JA OIKEAT MATERIAALIVALINNAT * JONKIN TELEOPERAATTORIN RUNKOYHTEYS- LIITÄNTÄ ULKOISIIN YHTEYKSIIN VÄLTTÄMÄTÖN - KILPAILUTUS * ISOMMAT VERKOT OPEN ACCESS PERIAATTEELLA * SAADAANKO MUITA JAKAMAAN KAAPELIOJA- KUSTANNUKSIA * YHTEYKSIEN MYYNTI TELEOPERAATTOREILLE * LIITTYMIEN MYYNTI JA MARKKINOINTI ON ERITTÄIN TÄRKEÄÄ

42 RAHOITUS ON TÄRKEÄ? * OSUUSKUNNAT TARVITSEVAT VÄLIAIKAISTA RAHOITUSTA, KOSKA VALTION/ELYN LAAJAKAISTA MAKSATUKSET TULEVAT JÄLKIKÄTEEN * KUNNAN TAI KAUPUNGIN TAKAUKSET * OSUUSKUNNAT TARVITSEVAT MYÖS JÄSENTENSÄ KERTAMAKSU RAHOITUSTA

43 OSUUSKUNTAMALLI TAI OY MALLI OSUUSKUNNAT VERKONRAKENTAJAKSI 1 HANKE AUTTAA SAADAANKO ENERGIAYHTIÖT MUKAAN? - ENERGIAYHTIÖT INVESTOIVAT SEURAAVAN 5 VUODEN AIKANA VALTAVASTI MAAKAAPELOINTIIN, JOTTA VÄLTTYVÄT UUDEN ENERGIAMARKKINALAIN MUKAISILTA VAKIOKORVAUKSILTA

44 VALOKUITUVERKON SUUNNITTELUN JA TOTEUTUKSEN VAIHEET: * LIITTYMIEN MYYNTITYÖ * VALOKUITUVERKKOJEN PROJEKTIJOHDON JA PROJEKTIRYHMÄN VALINTA * TALKOOTYÖ * VALOKUITUVERKON RAKENTAMISEN JA TELEOPERAATTORILIITYNNÄN TOTEUTUS * VALOKUITUVERKON DOKUMENTOINNIN TOTEUTUS JA TARVITTAVAT KAAPELINÄYTÖT * VALOKUITUVERKKOJEN YLLÄPIDON JA LASKUTUKSEN JÄRJESTÄMINEN SEKÄ PALVELUIDEN KÄYTTÖ

45 SAVITAIPALE KIRKONKYLÄ VALOKAAPELIN TOTEUTUSPERIAATE Jatkoskaivo ja jatkos Runkokaapeli 192/384 kuitua Talokaapelit 6 (12/24/48) kuitua 50/100/150/200/300m Taajamassa m Maaseudulla 1-3 km

46 VALOKAAPELIHANKKEEN YLEISAIKATAULU 1 kk Kysely 2 kk 2 kk Osuuskunnan perustaminen -valmistelu -päätö -säännöt, -sopimusehdot 1 kk Esiselvitys Operaattoriselvitys, kustannusarvio Hankehakemus -luvat 2-3 kk Ehdollinen rahoituspäätös Kilpailutus Lopullinen toteutus päätös Kevät- kesä -syksy 3-5 kk Toteutus Kokonaiskesto kk
