1 Sisällys Tehtävien pikahakemisto DIGITAALIKAMERA. Kameran valmistelu ja käytön kulku 2. Kuvaaminen 3. Valokuvien ja videoiden näyttäminen Käyttöopas 4. Perustoiminnot 5. Kuvausasetusten käyttäminen 6. Valikkotoiminnot Kameran yhdistäminen älypuhelimeen Kameran liittäminen tietokoneeseen ja tulostimeen 9. Akku, laturi ja kortti 0. Vaihdettavat objektiivit. Erikseen myytävien lisävarusteiden käyttäminen 2. Tiedot 3. TURVALLISUUSOHJEET Kiitämme Olympus-digitaalikameran hankinnasta. Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää uutta kameraasi. Siten pystyt hyödyntämään kameran suorituskykyä parhaalla mahdollisella tavalla sekä varmistat kameran pitkän käyttöiän. Säilytä tämä ohje huolellisesti tallessa tulevaa käyttöä varten. Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehitysvaiheessa ja saattavat täten poiketa itse tuotteesta. Käyttöohjeen sisältö saattaa vaihdella, jos kameran toimintoja lisätään ja/tai muutetaan kameran laiteohjelmiston päivityksen seurauksena. Ajankohtaiset tiedot saat Olympuksen kotisivuilta. Saat lisäetuja Olympukselta rekisteröimällä tuotteesi osoitteessa

2 Tämä ilmoitus koskee toimitettua salamayksikköä ja on tarkoitettu pääasiassa Pohjois-Amerikassa oleville käyttäjille. Information for Your Safety IMPORTANT SAFETY INSTRUCTIONS When using your photographic equipment, basic safety precautions should always be followed, including the following: Read and understand all instructions before using. Close supervision is necessary when any flash is used by or near children. Do not leave fl ash unattended while in use. Care must be taken as burns can occur from touching hot parts. Do not operate if the fl ash has been dropped or damaged - until it has been examined by qualifi ed service personnel. Let fl ash cool completely before putting away. To reduce the risk of electric shock, do not immerse this fl ash in water or other liquids. To reduce the risk of electric shock, do not disassemble this fl ash, but take it to qualifi ed service personnel when service or repair work is required. Incorrect reassembly can cause electric shock when the flash is used subsequently. The use of an accessory attachment not recommended by the manufacturer may cause a risk of fi re, electric shock, or injury to persons. SAVE THESE INSTRUCTIONS $ Huomautuksia Tämä opas käyttää englanninkielistä valikkoa kuvissa ja selityksissä. Voit valita kameran valikon näyttökielen. Katso lisätietoja kohdasta Näyttökielen valinta (s. 84). Käyttöohjekirjassa käytetyt merkinnät Tässä käyttöohjeessa käytetään seuraavia symboleita. Varoituksia Tärkeää tietoa tekijöistä, jotka saattavat aiheuttaa vikoja tai toimintahäiriöitä. Varoittaa myös toimenpiteistä, joita on syytä ehdottomasti välttää. $ Huomautuksia Osoittaa kameran käyttöä koskevaan huomautukseen. % Vihjeitä g Sisältää hyödyllisiä tietoja ja vihjeitä. Niitä noudattamalla voit hyödyntää kameran ominaisuuksia mahdollisimman tehokkaasti. Viittaus sivuille, joilla on esitetty yksityiskohtainen kuvaus aiheesta tai aiheeseen liittyviä tietoja. 2 FI

3 Sisällys Tehtävien pikahakemisto 7 Pakkauksen sisältö...9 Kameran valmistelu ja käytön kulku 0 Osien nimet...0 Akun lataaminen ja asentaminen...2 Kortin asettaminen...3 Kortin poistaminen...3 Objektiivin kiinnitys kameraan...4 Virta päälle...5 Päivämäärän/ajan asettaminen.6 Kuvaustilan valitseminen...7 Kuvaaminen 8 Stillkuvien ottaminen...8 Omakuvat...9 Videokuvan tallennus...20 Kosketusnäytön käyttäminen...22 Tarkennustavan valitseminen...22 WLAN-toiminnon käyttö...23 Kuvaustoimintojen asettaminen...24 Live Guide -oppaan käyttäminen...24 Valokuvien ja videoiden näyttäminen 26 Valokuvien ja videoiden näyttäminen...26 Kuvahakemisto/ kalenterinäyttö...26 Stillkuvien katselu...27 Videoiden katselu...27 Äänenvoim...27 Kuvien suojaaminen...27 Kuvien poistaminen...28 Kuvien jakotilauksen asettaminen ([Share Order])...28 Kuvien valitseminen ([Share Order Selected], [0], [Erase Selected])...28 Kosketusnäytön käyttäminen...29 Kuvien valitseminen ja suojaaminen...29 Perustoiminnot 30 Tietonäytöt kuvaamisen aikana...30 Näyttöruutu kuvaamisen aikana...30 Informaationäytön vaihtaminen...3 Kuvaustilojen käyttö...32 Tähtää ja kuvaa -valokuvaus (P-ohjelmatila)...32 Aukon valinta (aukon esivalintatila A)...33 Suljinajan valitseminen (suljinajan esivalintatila S)...34 Aukon ja suljinajan valinta (M-manuaalitila)...35 Kirkkaiden vertailuyhdistelmäkuvien ottaminen (live-yhdistelmäkuvaus)...36 Videotilan käyttäminen (n)...37 Tehosteiden lisääminen videoon [Movie Effect]...37 PHOTO STORY -toiminnon käyttäminen...39 Kuvaus käyttäen aiheohjelmaa...42 Taidesuodattimien käyttö...44 Sisällys FI 3

4 Sisällys Yleiset kuvausasetukset...46 Valotuksen säätäminen (valotuksen korjaus)...46 Muuta kirkkaimpien kohtien ja varjojen kirkkautta Tarkennuspisteen valinta (AF-alue)...47 AF-pisteen asettaminen...47 Kasvojen tunnistuksen AF/ pupillin tunnistuksen AF...48 Zoomauskehyksen AF/ zoomauksen AF...49 Tietojen näyttäminen katselun aikana...50 Toistettavan kuvan tiedot...50 Informaationäytön vaihtaminen...5 Toiston informaationäytön muuttaminen...52 Näytettävien kuvien muokkaaminen...53 Kuvausasetusten käyttäminen 56 Asetusten säätäminen kuvauksen aikana...56 Kameran tärinän vähentäminen (kuvanvakaaja)...57 Värin säätäminen (valkotasapaino)...58 Käsittelyvaihtoehdot (kuvatila)...60 Sarjakuvaus/itselaukaisimen käyttö...6 Kuvasuhteen asettaminen...62 Tehosteiden lisääminen videoon...62 Kuvan laatu (tallennustila)...63 Salaman käyttö (salamakuvaus)...65 Salaman tuottaman valon määrän säätäminen (salaman tehon säätö)...68 Kohteen kirkkauden mittaustapa kameralla...68 Tarkennustilan valinta (AF-tila)...69 ISO-herkkyys...70 Liikkuvan kuvan äänen vaihtoehdot (äänen tallentaminen liikkuvan kuvan yhteyteen)...70 Valikkotoiminnot 7 Perusvalikkotoiminnot...7 Kuvausvalikon käyttäminen / Kuvausvalikko Kortin alustaminen (kortin asetukset)...72 Kaikkien kuvien poistaminen (kortin asetukset)...72 Oletusasetusten palauttaminen (nollaus)...73 Suosikkiasetusten tallentaminen (Myset)...73 Käsittelyasetukset (kuvatila)...74 Kuvanlaatu (K)...75 Itselaukaisimen asettaminen (j/y)...75 Asetusten vaihtelu kuvasarjoissa (haarukointi)...76 HDR-kuvien (High Dynamic Range) ottaminen...78 Useiden valotusten tallentaminen yhteen kuvaan (päällekkäisvalotus)...79 Automaattinen kuvaus tietyin väliajoin (time lapse -kuvaus)...80 Langattomasti kauko-ohjattu salamakuvaus...8 Digitaalinen zoom (Digital Tele-converter)...8 Katseluvalikon käyttäminen...8 Kierrettyjen kuvien näyttäminen (R)...8 Stillkuvien muokkaus FI

5 Kaikkien suojausten peruuttaminen...83 Asetusvalikon käyttö...84 X (päivämäärän/kellonajan asettaminen)...84 W (näyttökielen valinta)...84 i (näyttöruudun kirkkauden säätäminen)...84 Kuvausnäkymä...84 Wi-Fi-asetukset...84 c/# Valikkonäyttö Firmware...84 Mukautettujen valikoiden käyttäminen...85 R AF/MF...85 S Painike/rengas...86 T Laukaisu/j...86 U Näyttö/8/PC...87 V Valotus/p/ISO...88 W # Mukautettu...89 X K/väri/WB...90 Y Tallenna/poista...9 Z Video...92 b K Apuohjelmat...92 AEL/AFL...93 MF-apu...93 Button Function...94 Kamerassa olevien kuvien katselu TV:ssä...96 Ohjauspaneelin näytön valinta...97 Tietonäyttöjen lisääminen...99 Suljinaika, kun salama välähtää automaattisesti...00 Accessory Port Menu...0 OLYMPUS PENPAL -laitteen käyttäminen...0 A OLYMPUS PENPAL -jako..02 B OLYMPUS PENPAL -albumi...03 C Sähköinen etsin...03 Kameran yhdistäminen älypuhelimeen 04 Yhteyden muodostaminen älypuhelimeen...05 Kuvien siirtäminen älypuhelimeen...05 Etäkuvaus älypuhelimella...06 Paikkatietojen lisääminen kuviin...06 WLAN-yhteyden muodostaminen kameraan (Wi-Fi-asetukset)...07 Kameran liittäminen tietokoneeseen ja tulostimeen 08 OLYMPUS Viewer 3 -ohjelmiston asentaminen...08 Kuvien kopiointi tietokoneeseen ilman OLYMPUS Viewer 3 -ohjelmistoa...0 Suoratulostus (PictBridge)... Helppo tulostus... Mukautettu tulostus... 2 Tulostusvaraus (DPOF)...3 Tulostusvarauksen luominen.. 3 Kaikkien tai valittujen kuvien poistaminen tulostustilauksesta... 4 Akku, laturi ja kortti 5 Akku ja laturi...5 Laturin käyttö ulkomailla...5 Sopivat kortit...6 Tallennustila ja tiedostokoko/ muistiin mahtuva kuvamäärä...7 Vaihdettavat objektiivit 8 M.ZUIKO DIGITAL -objektiivin tekniset tiedot... 8 FI 5 Sisällys

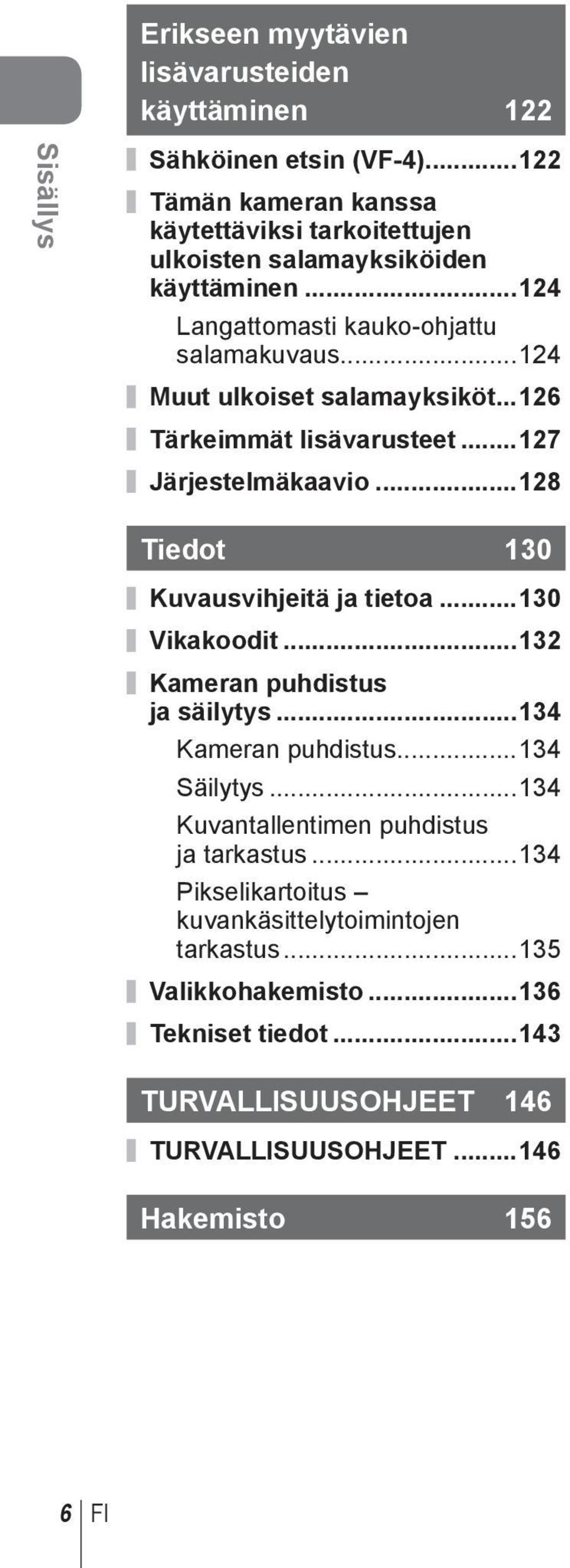

6 Erikseen myytävien lisävarusteiden käyttäminen 22 Sisällys Sähköinen etsin (VF-4)...22 Tämän kameran kanssa käytettäviksi tarkoitettujen ulkoisten salamayksiköiden käyttäminen...24 Langattomasti kauko-ohjattu salamakuvaus...24 Muut ulkoiset salamayksiköt...26 Tärkeimmät lisävarusteet...27 Järjestelmäkaavio...28 Tiedot 30 Kuvausvihjeitä ja tietoa...30 Vikakoodit...32 Kameran puhdistus ja säilytys...34 Kameran puhdistus...34 Säilytys...34 Kuvantallentimen puhdistus ja tarkastus...34 Pikselikartoitus kuvankäsittelytoimintojen tarkastus...35 Valikkohakemisto...36 Tekniset tiedot...43 TURVALLISUUSOHJEET 46 TURVALLISUUSOHJEET...46 Hakemisto 56 6 FI

7 Tehtävien pikahakemisto Kuvaaminen g Kuvaaminen automaattisia asetuksia käyttäen iauto (A) 7 Helppo valokuvaus erikoistehosteiden kanssa Taidesuodin (ART) 44 Kuvasuhteen valinta Kuvasuhde 62 Asetusten nopea mukauttaminen kuvaustilanteeseen Aiheohjelma (SCN) 42 Ammattitasoisia valokuvia helposti Live Guide 24 Valokuvan kirkkauden säätö Valotuksen korjaus 46 Taustaltaan epätarkkojen kuvien ottaminen Kohteen liikkeen pysäyttävien tai liikkeen vaikutelman luovien kuvien ottaminen Oikeanväristen kuvien ottaminen Kuvien käsitteleminen kohteen mukaan/ Mustavalkoisten kuvien ottaminen Kun kamera ei tarkenna kohteeseen/ tarkennus yhdelle alueelle Tarkentaminen kuvassa olevaan pieneen pisteeseen/tarkennuksen vahvistaminen ennen kuvan ottamista Valokuvien uudelleensommittelu tarkennuksen jälkeen Live Guide 24 Kuvaus aukonsäädöllä 33 Live-opas 24 Kuvaus suljinajan säädöllä 34 Aiheohjelma (SCN) 42 Valkotasapaino 58 Yhden kosketuksen valkotasapaino 59 Kuvatila 60 Taidesuodin (ART) 44 Kosketusnäytön käyttäminen 22 AF-alue 47 Zoomauskehyksen AF/ zoomauksen AF 49 Zoomauskehyksen AF/ zoomauksen AF 49 C-AF+TR (AF-seuranta) 69 Valokuvien ottaminen ilman salamaa DIS Mode/ISO 42/70 Kameran tärähdyksen vähentäminen Kohteen kuvaaminen vastavalossa Ilotulituksen kuvaaminen Kuvien ottaminen siten, että valkoiset aiheet eivät ole liian kirkkaita tai mustat aiheet eivät ole liian tummia Kuvanvakaaja/ anti-shock-toiminto z 57/89 Itselaukaisin 6 Lankalaukaisin 27 Salamakuvaus 65 Gradation (Kuvamoodi) 74 Bulb/aika-kuvaus 35 Live-yhdistelmävalokuvaus 36 Aiheohjelma (SCN) 42 Gradation (Kuvamoodi) 74 Histogrammi/ valotuksen korjaus 3/46 Yli-/Alivalon Hallinta 46 FI 7 Tehtävien pikahakemisto

8 Tehtävien pikahakemisto Kuvan kohinan (täplien) vähentäminen Kohinanvaim. 88 Näyttöruudun optimointi/ värisävyjen säätäminen Valitun tehosteen tarkistaminen ennen kuvausta Vaaka- tai pystytason suuntauksen tarkistus ennen kuvausta Kuvaaminen tarkoituksellista sommittelua käyttäen Lähentäminen valokuviin tarkennuksen tarkistamista varten Näyttöruudun kirkkauden säätö/hämärä rajaus 84/87 Esikatselutoiminto 94 Testikuva 94 Keinohorisontti 3 Näytön ruudukko 87 Autoq (kuvausnäkymä) 84 mode2 (q Lähikuvatila) 88 Itselaukaisin 6 Omakuvat Aiheohjelma (SCN) 42 Sarjakuvaus Sarjakuvaus 6 Akun käyttöiän pidentäminen Torkku 88 Otettavien kuvien lukumäärän lisääminen Tallennustila 63 Etäkuvaus älypuhelimella (WLAN-toiminto) Etäkuvaus älypuhelimella 06 Katselu/retusointi g Kuvien katselu TV:stä HDMI-/videolähtö 87 Katselu TV:ssä 96 Taustamusiikkia sisältävien diaesitysten katseleminen Diaesitys 55 Tummien alueiden kirkastaminen Varjonsäätö (JPEG Edit) 82 Punasilmäisyyden korjaaminen Punasilmäisyyden poisto (JPEG Edit) 82 Vaivatonta tulostusta Suoratulostus Kaupalliset tulosteet Tulostusvarauksen luominen 3 Kuvien jakaminen helposti OLYMPUS PENPAL 0 Kuvien siirtäminen älypuhelimeen Kuvien siirtäminen (WLAN-toiminto) älypuhelimeen 05 Paikkatietojen lisääminen kuviin (WLAN-toiminto) Kameran asetukset Paikkatietojen lisääminen kuviin 06 g Päivämäärän ja ajan synkronointi Päivämäärän/ajan asettaminen 6 Tehdasasetusten palauttaminen Nollaus 73 Asetusten tallentaminen Oma asetus 73 8 FI Valikkonäytön kielen vaihtaminen W 84 Automaattisen tarkennuksen poistaminen käytöstä 8 (piippaus) 88

9 Pakkauksen sisältö Kameraan kuuluvat seuraavat osat. Mikäli jotain puuttuu tai on vaurioitunut, ota yhteyttä kameran myyjään. Salaman kotelo Tietokoneohjelmiston CD-ROM-levy Käyttöopas Takuukortti Kamera Runkotulppa Hihna USB-kaapeli CB-USB6 Hihnan kiinnitys Salama FL-LM Litiumioniakku BLS-50 Litiumionilaturi BCS-5 Pakkauksen sisältö 2 3 Kiinnitä hihna toiselle puolelle samalla tavalla. Vedä hihna lopuksi tiukalle ja varmista, että se kiinnittyy kunnolla. FI 9

10 Kameran valmistelu ja käytön kulku Osien nimet Kameran valmistelu ja käytön kulku a b f g h i c d e Toimintatilan valitsin...s. 7 2 Laukaisin...s. 8 3 ON/OFF-painike...s. 5 4 Säätörengas* P...s Hihnanpidike...s. 9 6 Objektiivin kiinnityksen kohdistusmerkki...s. 4 7 Kiinnike (irrota runkotulppa ennen objektiivin kiinnittämistä) 8 Salamakengän suojus 9 Stereomikrofoni...s. 54, 70, 83 0 Itselaukaisimen valo/ AF-apuvalo...s. 6/s. 85 a Objektiivin irrotuspainike...s. 4 b Objektiivin lukitusnasta c Jalustan alusta d Akku-/korttikotelon lukko...s. 2 e Akku-/korttikotelon kansi...s. 2 f Liittimen kansi g Moniliitin... s. 96, 08, h HDMI-liitin (tyyppi D)...s. 96 i Korttipaikka...s. 3 * Tässä oppaassa kuvakkeella P kuvataan renkaalla tehtäviä toimenpiteitä. 0 FI

11 2 3 H (vasemmalle)/ P (AF-kohde) -painike (s. 47) Q-painike (s. 56, 7) F (Ylös)/F (valotuksen korjaus) -painike (s. 46) b c a I (oikealle)/ # (salama) -painike (s. 65) Kameran valmistelu ja käytön kulku G (alas)/jy (sarjakuvaus/itselaukaisin) -painike (s. 6) Kaiutin 2 Näyttöruutu...s. 5, 22, 29, 3, 50 3 Lisälaiteportti...s. 0, 42 4 Salamakenkä...s G/Fn-painike...s U-painike...s. 38, 49 7 R (video) /H-painike...s. 20, 28, 37 8 MENU-painike...s. 7 9 INFO (informaationäyttö) -painike...s. 3 0 Q-painike...s. 56, 7 a Nuolipainikkeet*...s. 26 b q (katselu) -painike...s. 26, 52 c -painike (poista)...s. 28 * Tässä oppaassa kuvakkeilla FGHI kuvataan nuolipainikkeilla tehtäviä toimenpiteitä. FI

12 Akun lataaminen ja asentaminen Kameran valmistelu ja käytön kulku Akun lataaminen. Latausnäyttö Lataus käynnissä Lataus valmis Palaa oranssina Pois Vilkkuu Latausvirhe oranssina (Latauksen kesto: enintään noin 3 tuntia 30 minuuttia) Varoituksia Irrota laturi pistorasiasta, kun lataus on valmis. 2 Akku-/korttikotelon kannen avaaminen. Latausnäyttö 3 Litium-ionilaturi AC-johto Asennussuunnan osoittava merkki ( ) Litiumioniakku Pistorasia 2 Paristokotelon/ muistikortin kansi 2 Paristo/korttikotelon lukko 3 Akun asentaminen. Asennussuunnan osoittava merkki Akun irrottaminen Sammuta kamera ennen akku/korttikotelon kannen avaamista tai sulkemista. Vapauta akku painamalla ensin akun lukitusnuppia nuolen suuntaan ja poista se sitten. Varoituksia Ota yhteyttä valtuutettuun jälleenmyyjään tai palvelukeskukseen, jos et pysty irrottamaan akkua. Älä käytä voimaa. 2 FI

13 $ Huomautuksia Kuvatessa pitkään on suositeltavaa pitää vara-akku saatavilla siltä varalta, että käytettävä akku tyhjenee. Lue myös Akku, laturi ja kortti (s. 5). Kortin asettaminen Kortin asentaminen. Avaa akku-/muistikorttikotelon kansi. Paina korttia sisään, kunnes se lukittuu paikalleen. g Sopivat kortit (s. 6) Eye-Fi-kortit Lue Sopivat kortit (s. 6) ennen käyttöä. Varoituksia Sammuta kamera ennen akun tai kortin asentamista tai poistamista. 2 Akku-/korttikotelon kannen sulkeminen. Sulje kansi ja paina akku/korttikotelon lukkoa nuolen osoittamaan suuntaan. Kameran valmistelu ja käytön kulku 2 Varoituksia Varmista, että akku-/korttikotelon kansi on suljettu, ennen kuin käytät kameraa. Kortin poistaminen Paina sisällä olevaa korttia kevyesti, ja se työntyy ulos. Vedä kortti ulos. Varoituksia Älä irrota akkua tai korttia, kun kortin kirjoituksen ilmaisin (s. 30) näkyy. FI 3

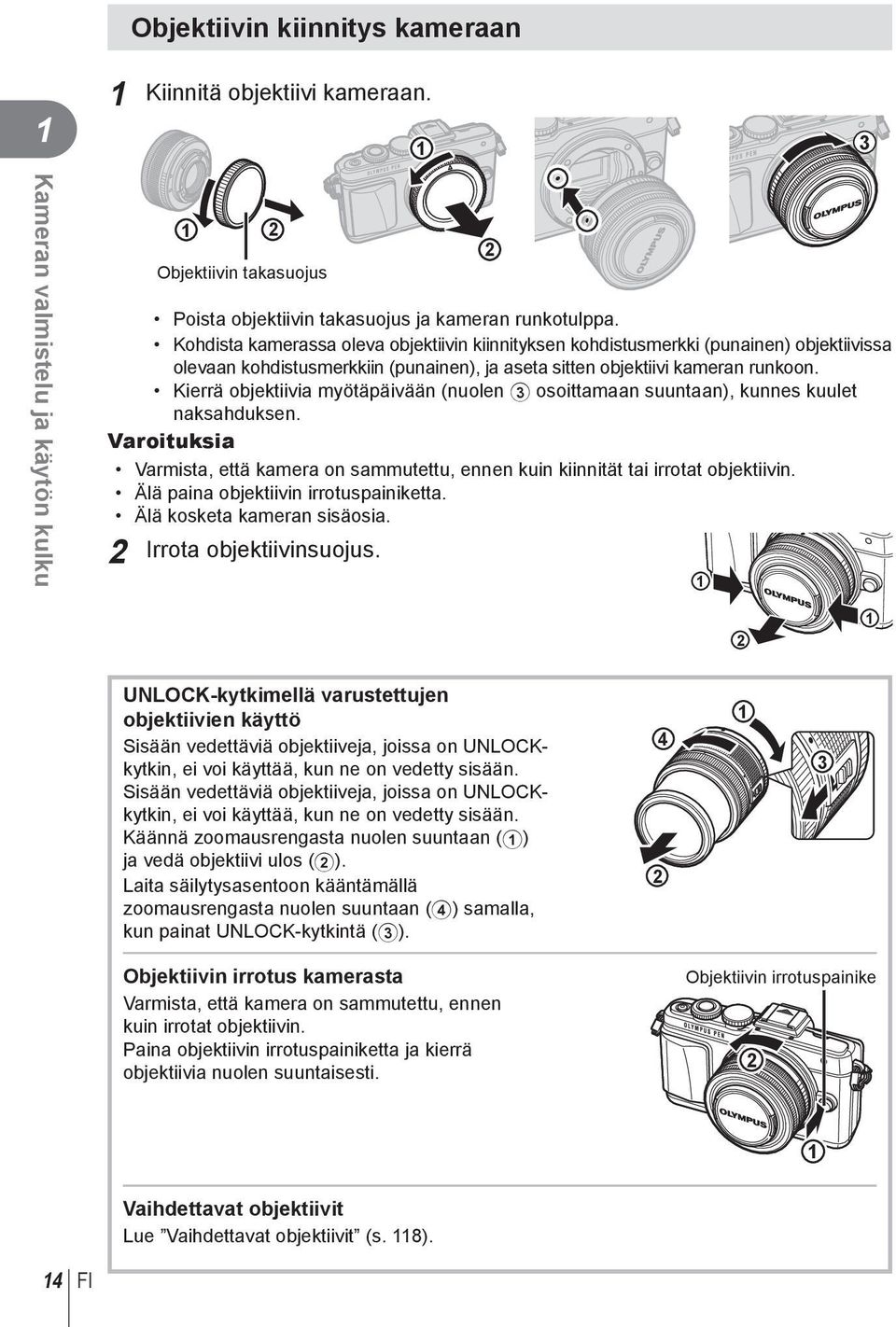

14 Objektiivin kiinnitys kameraan Kiinnitä objektiivi kameraan. 3 Kameran valmistelu ja käytön kulku 2 Objektiivin takasuojus 2 Poista objektiivin takasuojus ja kameran runkotulppa. Kohdista kamerassa oleva objektiivin kiinnityksen kohdistusmerkki (punainen) objektiivissa olevaan kohdistusmerkkiin (punainen), ja aseta sitten objektiivi kameran runkoon. Kierrä objektiivia myötäpäivään (nuolen 3 osoittamaan suuntaan), kunnes kuulet naksahduksen. Varoituksia Varmista, että kamera on sammutettu, ennen kuin kiinnität tai irrotat objektiivin. Älä paina objektiivin irrotuspainiketta. Älä kosketa kameran sisäosia. 2 Irrota objektiivinsuojus. 2 UNLOCK-kytkimellä varustettujen objektiivien käyttö Sisään vedettäviä objektiiveja, joissa on UNLOCKkytkin, ei voi käyttää, kun ne on vedetty sisään. Sisään vedettäviä objektiiveja, joissa on UNLOCKkytkin, ei voi käyttää, kun ne on vedetty sisään. Käännä zoomausrengasta nuolen suuntaan () ja vedä objektiivi ulos (2). Laita säilytysasentoon kääntämällä zoomausrengasta nuolen suuntaan (4) samalla, kun painat UNLOCK-kytkintä (3) Objektiivin irrotus kamerasta Varmista, että kamera on sammutettu, ennen kuin irrotat objektiivin. Paina objektiivin irrotuspainiketta ja kierrä objektiivia nuolen suuntaisesti. Objektiivin irrotuspainike 2 Vaihdettavat objektiivit Lue Vaihdettavat objektiivit (s. 8). 4 FI

15 Virta päälle Kytke kameraan virta painamalla ON/OFF-painiketta. Näyttöruutu käynnistyy, kun kameraan kytketään virta. Kytke kamera pois päältä painamalla ON/OFF-painiketta uudelleen. ON/OFF-painike Näyttö Akun tila ; (vihreä): Kamera on kuvausvalmis. : (vihreä): Heikko akun varaus. ] (vilkkuu punaisena): Lataa akku. ISO-A 200 Wi-Fi 250 F5.6 0:02:03 38 Kameran valmistelu ja käytön kulku Näyttöruudun käyttäminen Paina näyttöruutu alas. 2 Säädä näyttöruudun kulmaa sarana-akselin mukaisesti. Alakulma Yläkulma Omakuva 2 2 Saat lisätietoja omakuvista kohdasta Omakuvat (s. 9). Kameran virransäästötoiminto Jos mitään toimintoja ei käytetä minuuttiin, kamera siirtyy virransäästötilaan (valmiustilaan), jolloin näyttö sammuu ja kaikki toiminnot perutaan. Kamera aktivoituu jälleen, kun painat mitä tahansa painiketta (laukaisinta, q-painiketta tms.). Kamera sammuu automaattisesti, jos se jätetään virransäästötilaan 5 minuutiksi. Käynnistä kamera uudelleen ennen käyttöä. FI 5

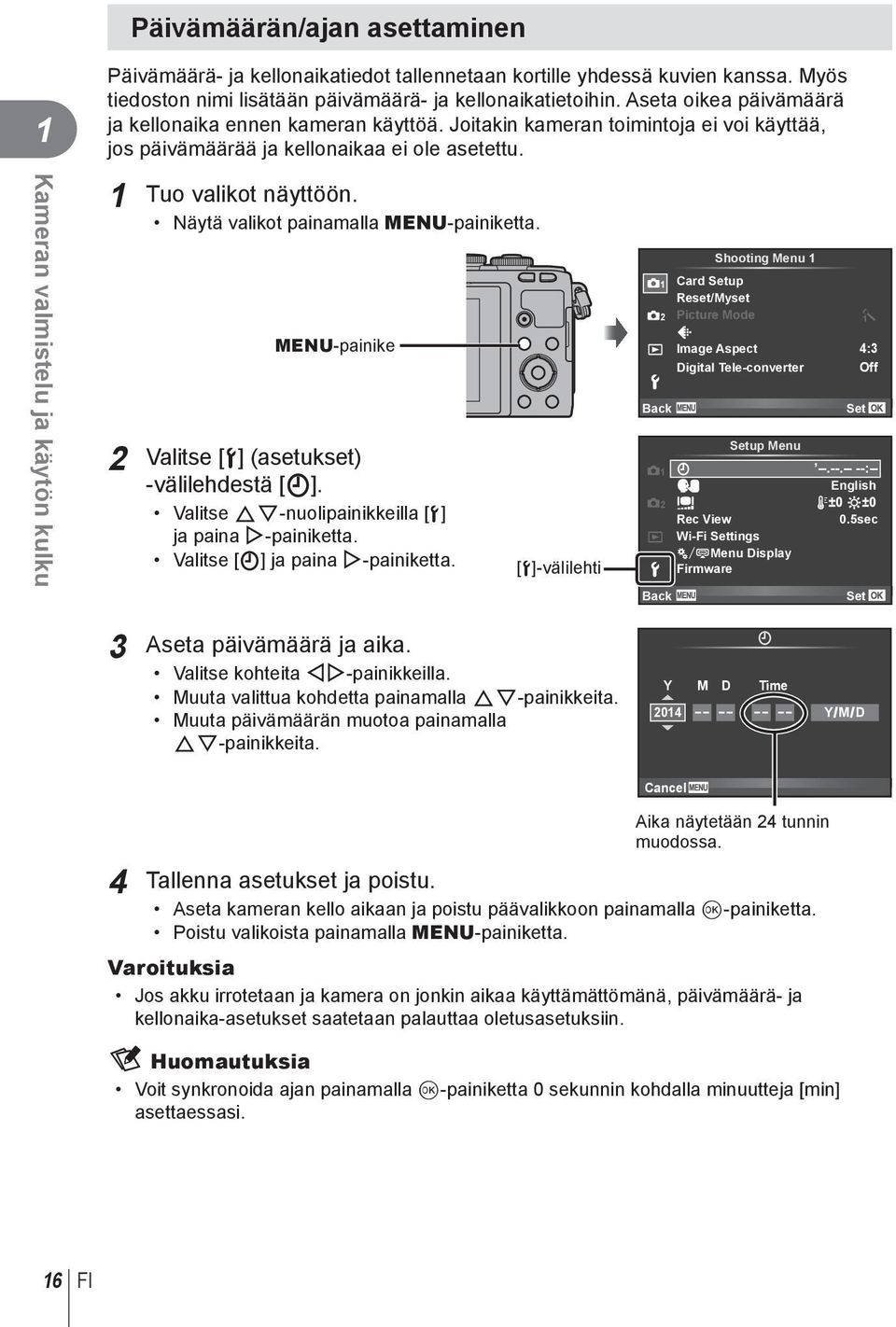

16 Päivämäärän/ajan asettaminen Päivämäärä- ja kellonaikatiedot tallennetaan kortille yhdessä kuvien kanssa. Myös tiedoston nimi lisätään päivämäärä- ja kellonaikatietoihin. Aseta oikea päivämäärä ja kellonaika ennen kameran käyttöä. Joitakin kameran toimintoja ei voi käyttää, jos päivämäärää ja kellonaikaa ei ole asetettu. Kameran valmistelu ja käytön kulku Tuo valikot näyttöön. Näytä valikot painamalla MENU-painiketta. Shooting Menu Card Setup Reset/Myset 2 Picture Mode MENU-painike Image Aspect 4:3 Digital Tele-converter Off 2 Valitse [d] (asetukset) -välilehdestä [X]. Valitse FG-nuolipainikkeilla [d] ja paina I-painiketta. Valitse [X] ja paina I-painiketta. [d]-välilehti Back 2 Back Setup Menu Set h :-- English Rec View Wi-Fi Settings Menu Display Firmware 0.5sec Set 3 Aseta päivämäärä ja aika. Valitse kohteita HI-painikkeilla. Muuta valittua kohdetta painamalla FG-painikkeita. Muuta päivämäärän muotoa painamalla FG-painikkeita. 204 X Y M D Time Y/M/D Cancel Aika näytetään 24 tunnin muodossa. 4 Tallenna asetukset ja poistu. Aseta kameran kello aikaan ja poistu päävalikkoon painamalla Q-painiketta. Poistu valikoista painamalla MENU-painiketta. Varoituksia Jos akku irrotetaan ja kamera on jonkin aikaa käyttämättömänä, päivämäärä- ja kellonaika-asetukset saatetaan palauttaa oletusasetuksiin. $ Huomautuksia Voit synkronoida ajan painamalla Q-painiketta 0 sekunnin kohdalla minuutteja [min] asettaessasi. 6 FI

17 Kuvaustilan valitseminen Valitse kuvaustila käyttämällä toimintatilan valitsinta. Merkkivalo Tilan kuvake A P A S M n J SCN ART Täysautomaattinen tila, jossa kamera optimoi asetukset automaattisesti vallitsevaa tilannetta varten. Kamera tekee kaiken työn, mikä on kätevää aloittelijoille. Aukko ja suljinaika säädetään automaattisesti parhaita tuloksia varten. Sinä säädät aukon. Voit terävöittää tai pehmentää taustan yksityiskohtia. Sinä säädät suljinajan. Voit korostaa liikkuvien kohteiden liikettä tai pysäyttää liikkeen ilman epätarkkuutta. Sinä säädät aukon ja suljinajan. Voit kuvata pitkällä valotuksella ilotulituksia tai muita kohteita hämärässä. Kuvaa videoita käyttäen suljinnopeuden ja aukon tehosteita sekä videoiden erikoistehosteita. Voit käyttää PHOTO STORY -toimintoa. Kuvaa valitussa PHOTO STORY -tilassa. Valitse tilanne kohteen mukaan. Valitse taidesuodin. Kameran valmistelu ja käytön kulku Kokeile ensin ottaa valokuvia täysin automaattisessa tilassa. Aseta toimintatilan valitsin asentoon A. Näyttö Wi-Fi ISOherkkyys ISO-A 200 Käytettävissä oleva kuvausaika 250 F5.6 Suljinaika Aukkoarvo 0:02:03 38 Muistiin mahtuva kuvamäärä FI 7

18 2 Kuvaaminen live-näkymän avulla 2 Stillkuvien ottaminen 2 Kuvaaminen Tee kameran asetukset ja valitse sommitelma. Varo, etteivät sormet tai kameran hihna peitä objektiivia tai AF-apuvaloa. Vaaka-asento Pystyasento Säädä tarkennus. Näytä kohde näytön keskellä ja paina laukaisin kevyesti ensimmäiseen asentoon (puoliväliin). AF-merkkivalo (() tulee näkyviin ja tarkennuksen kohde näytetään vihreän kehyksen sisällä. AF-merkkivalo Paina laukaisin puoliväliin. ISO-A 200 Wi-Fi 28mm 250 F5.6 0:02: AF-tarkennuspiste Kameran automaattisesti säätämä ISO-herkkyys, suljinaika ja aukkoarvo ovat näkyvissä näyttöruudussa. Jos AF-merkkivalo vilkkuu, kohteeseen ei ole tarkennettu. (s. 30) Vapauta laukaisin. Paina laukaisin kokonaan pohjaan (täysin). Laukaisinääni kuuluu ja kuva otetaan. Otettu kuva näytetään näytössä. Laukaisimen painaminen puoliväliin ja kokonaan pohjaan Laukaisimella on kaksi asentoa. Laukaisimen painamista kevyesti ensimmäiseen asentoon ja pitämistä siinä kutsutaan laukaisimen painamiseksi puoliväliin. Laukaisimen painamista kokonaan pohjaan kutsutaan laukaisimen Paina puoliväliin Paina loppuun asti painimiseksi pohjaan. $ Huomautuksia Voit ottaa kuvia myös kosketusnäytön avulla. g Kosketusnäytön käyttäminen (s. 22) 8 FI

19 Omakuvat Voit ottaa kuvia itsestäsi ja esikatsella kuvia kääntämällä näytön toisinpäin. Siirrä näyttöä hieman alemmas ja käännä se toisinpäin. 2 2 Jos kameraan on kiinnitetty tehozoomobjektiivi, kamera siirtyy automaattisesti laajakulmatilaan. Omakuvavalikko näytetään näyttöruudussa. Näyttöruudussa näytetään peilikuva (peilattu vaakasuunnassa). A C D Yhden kosketuksen e-muotokuva Kosketussuljin Mukautettu yhden kosketuksen itselaukaisin Tämä toiminto saa ihon näyttämään sileältä ja läpikuultavalta. Käytettävissä vain iauto-tilassa (A). Suljin vapautetaan noin sekunnin kuluttua tämän kuvakkeen koskemisesta. 4:3 L N FullHD F 45:67: Ota kolme kuvaa itselaukaisimella. Voit valita laukaisimen vapautuskertojen määrän ja vapautusten välisen ajan mukautetun itselaukaisimen avulla (s. 6). Kuvaaminen live-näkymän avulla 2 Rajaa kuva. Varo, etteivät sormet tai kameran hihna peitä objektiivia. 3 Ota kuva koskettamalla C-kuvaketta. Otettu kuva näytetään näytössä. Voit ottaa kuvan myös koskettamalla näytössä näytettyä kohdetta tai painamalla laukaisinta. $ Huomautuksia Voit ottaa kuvia käyttämällä kameraa älypuhelimella. g Etäkuvaus älypuhelimella (s. 06) FI 9

20 2 Videokuvan tallennus Voit kuvata videoita kaikissa muissa tiloissa paitsi J-tilassa (PHOTO STORY). Kokeile ensin kuvaamista täysin automaattisessa tilassa. Aseta toimintatilan valitsin asentoon A. 2 Aloita tallennus painamalla R-painiketta. Voit vaihtaa tarkennuskohdetta koskettamalla näyttöä tallennuksen aikana (s. 22). R-painike Kuvaaminen live-näkymän avulla 3 Lopeta tallennus painamalla R-painiketta uudelleen. Näkyy tallennuksen aikana 42mm 00:02:8 Kuvausaika Varoituksia CMOS-kuvakennolla varustettua kameraa käytettäessä liikkuvat kohteet voivat vääristyä rolling shutter -ilmiön vuoksi. Kyseessä on fysikaalinen ilmiö, jonka seurauksena kuvaan tulee vääristymiä nopeasti liikkuvaa kohdetta kuvattaessa tai kameran tärinän vuoksi. Ilmiö näkyy selvemmin kuvattaessa pitkillä polttoväleillä. Jos kameraa käytetään pitkään, kuvantallentimen lämpötila nousee, ja kuvissa voi näkyä kohinaa ja värillistä sumua. Kytke kamera hetkeksi pois päältä. Kohinaa ja värillistä sumua saattaa näkyä myös kuvissa, jotka on tallennettu suurella ISO-herkkyyden asetuksella. Jos lämpötila nousee vielä enemmän, kamera kytkeytyy automaattisesti pois päältä. Kun käytät Four Thirds -järjestelmän objektiivia, automaattitarkennus ei toimi videoiden tallennuksen aikana. R-painiketta ei voi käyttää videoiden tallennukseen seuraavissa tilanteissa: Monivalotus (myös valokuvaus päättyy)/laukaisin painettu puoliväliin/bulb-, time- tai live-yhdistelmäkuvaus/sarjakuvaus/panoraama/scn-tila (e-muotokuva, muotokuva, käsivarainen tähtikirkas yö, 3D)/time lapse -kuvaus 20 FI

21 Valokuvien ottaminen liikkuvaa kuvaa tallennettaessa (video+valokuva-tila) Jos haluat tallentaa jonkin videon ruuduista valokuvaksi, paina laukaisinta videokuvauksen aikana (tila ). Lopeta tallennus painamalla R-painiketta. Valokuva- ja videotiedostot tallennetaan muistikortille erikseen. Valokuvien tallennustila on XN (6:9). Myös parempilaatuisten kuvien tallentaminen on mahdollista (tila 2). Tilassa 2 kuvan ottamista edeltävä ja seuraava kuva tallennetaan erillisinä tiedostoina. g [Movie+Photo Mode] (s. 92) Varoituksia Tilassa 2 ja joissakin muissa kuvaustiloissa vain yhdestä ruudusta voidaan ottaa valokuva tallennuksen aikana. Myös muita kuvaustoimintoja on voitu rajoittaa. Videotilassa käytettävä automaattitarkennus ja mittaus voivat poiketa valokuvien ottamiseen käytetyistä. Jos videon tallennustila on Motion JPEG (H tai I), kamera asetetaan tilaan 2. 2 Kuvaaminen live-näkymän avulla FI 2

22 Kosketusnäytön käyttäminen 2 Kuvaaminen live-näkymän avulla Voit käyttää kosketusnäyttöä katselun aikana tai rajattaessa kuvia näyttöruudussa. Varoituksia Tilanteita, joissa kosketusnäytön toimintoja ei voida käyttää, ovat mm. seuraavat. Panoraama/3D/e-muotokuva/monivalotus/bulb-, aika- tai live-yhdistelmäkuvaus/ yhden kosketuksen valkotasapaino -valintaikkuna/käytettäessä painikkeita tai valitsimia Älä kosketa näyttöä kynsillä tai muilla terävillä esineillä. Käsineet tai näytönsuojukset voivat haitata kosketusnäytön toimintaa. Tämä on käytettävissä myös ART-, SCN- ja J-valikoissa. Valitse kuvake napauttamalla sitä. Tarkennustavan valitseminen Voit tarkentaa ja kuvata napauttamalla näyttöruutua. Siirry kosketusnäytön asetuksesta toiseen napauttamalla T-painiketta. T U V Tarkenna ja vapauta suljin automaattisesti napauttamalla kohdetta. Tämä toiminto ei ole käytettävissä n -tilassa. Kosketusnäytön toiminnot pois käytöstä. Näytä AF-tarkennuspiste napauttamalla ja tarkenna valitulla alueella olevaan kohteeseen. Tarkennuskehyksen sijainti ja koko voidaan valita käyttämällä kosketusnäyttöä. Valokuvia voidaan ottaa painamalla laukaisinta. ISO-A 200 Wi-Fi 250 F5.6 0:02:03 30 Kohteen esikatselu (V) Napauta kohdetta näytössä. AF-tarkennuspiste tulee näyttöön. Valitse kehyksen koko liukusäätimellä. Poista AF-tarkennuspiste näkyvistä koskettamalla S-painiketta. ISO-A 200 Off 250 F x S-IS AUTO 2 Valitse AF-tarkennuspisteen koko liukusäätimellä ja lähennä sitten kuvaa kehyksen kohtaan napauttamalla Y-painiketta. Kun kuvaa on lähennetty, voit vierittää näyttöä sormella. Peruuta zoomausnäytöt napauttamalla Z-painiketta. 22 FI

23 WLAN-toiminnon käyttö Voit kytkeä kameran älypuhelimeen ja käyttää kameraa Wi-Fi-yhteyden kautta. Tämä edellyttää, että älypuhelimeen on asennettu tarvittava sovellus. g Kameran yhdistäminen älypuhelimeen (s. 04) Wi-Fi Wi-Fi ISO-A F5.6 0:02:03 30 Kuvaaminen live-näkymän avulla FI 23

24 Kuvaustoimintojen asettaminen 2 Kuvaaminen live-näkymän avulla Live Guide -oppaan käyttäminen Live-opas on käytettävissä iauto (A) -tilassa. Kun iauto on täysautomaattisessa tilassa, live-opas helpottaa vaativien kuvaustekniikoiden käyttöä. Aseta toimintatilan valitsin asentoon A. 2 Näytä live-opas koskettamalla välilehteä tai painamalla Fn-painiketta. Kosketa haluamaasi ohjeen kohtaa ja paina Q-painiketta, kun olet ensin valinnut tasopalkin liukusäätimen näytettäväksi. ISO-A 200 Wi-Fi 250 F5.6 Välilehti 0:02: Siirrä liukusäätimiä sormella. Syötä asetus napauttamalla a-painiketta. Voit perua live-oppaan asetuksen napauttamalla näytön k-painiketta. Jos [Shooting Tips] on valittuna, voit näyttää kuvauksen valitsemalla kohteen ja koskettamalla a-painiketta. Valitun tason vaikutus näkyy näytössä. Jos [Blur Background] tai [Express Motions] on valittuna, näyttö palaa normaaliksi, mutta valittu tehoste näkyy lopullisessa valokuvassa. 4 Voit asettaa useita live-oppaita toistamalla vaiheet 2 ja 3. Jo asetettujen live-oppaiden kohdalla näytetään valintamerkki. Change Color Saturation Oppaan kohde Change Color Saturation Tasopalkki/valinta Clear & Vivid 0 Flat & Muted 5 Kuvaa. Voit poistaa live-oppaan näytöstä painamalla MENU-painiketta. 24 FI

25 Varoituksia [Blur Background]- ja [Express Motions] -asetuksia ei voida asettaa samanaikaisesti. Jos kuvan laaduksi on valittu [RAW], laaduksi asetetaan automaattisesti [YN+RAW]. Live-ohjeen asetuksia ei käytetä RAW-kopioon. Kuvat saattavat näyttää rakeisilta eräillä live-oppaan asetustasoilla. Live-ohjeen asetustasoihin tehdyt muutokset eivät välttämättä näy näyttöruudussa. Kuvanopeus putoaa, kun [Blurred Motion] on valittu. Salamaa ei voi käyttää live-ohjeen kanssa. Jos valitaan live-ohjeen asetuksia, jotka ylittävät kameran valotusmittarien rajat, seurauksena voi olla yli- tai alivalottuneita kuvia. 2 Kuvaaminen live-näkymän avulla FI 25

26 3 Valokuvien ja videoiden näyttäminen Valokuvien ja videoiden näyttäminen 3 Paina q-painiketta. Viimeisin valokuva tai video näytetään. Valitse haluamasi valokuva tai video säätörenkaalla (P) tai nuolipainikkeilla. Säätörengas Wi-Fi Kameran valmistelu ja käytön kulku q-painike Näyttää edellisen ruudun Kuvahakemisto/kalenterinäyttö Näyttää seuraavan ruudun L N :30 20 Wi-Fi Valokuva WB AUTO :30 4 Movie Jos haluat katsella useita kuvia, paina G-painiketta yksittäisen kuvan katselun aikana. Jos haluat katsella kalenteria, paina G-painiketta toistuvasti. Paina Q-painiketta, jos haluat näyttää valitun kuvan koko ruudun kokoisena. Wi-Fi G G Sun Mon Tue Wed Thu Fri Sat HD P L N :30 20 U :30 2 Kuvahakemisto U Kalenterinäyttö Q 26 FI
