1 Simaris-ohje, ver Simaris-ohjelma, OPPILAn pääkaavion piirtäminen Käynnistä Simaris design 7.0 ohjelma työpöydän kuvakkeesta. Luo uusi projekti, mutta vastaa heti sen jälkeen VALMIS tai 1. Yleisiä ominaisuuksia Ohjelman tekstit saa suomeksi tai englanniksi. Valinta tehdään hieman myöhemmin. Nyt on näkyvissä alla olevan kuvan näköinen Simaris-päänäkymä. Näkymän yläreunassa on valittavissa Simaris-ohjelman kolme pää-näyttötilaa: koko projektin perustiedot, varsinainen suunnittelu, tulosteiden hallinta, esim. jännite, taajuus, yms. piirtäminen ja mitoitus mitkä tiedot tulostetaan Jos jossain vaiheessa tuntuu siltä, että jokin toiminto on jäänyt päälle, niin ESC-näppäimellä pääsee perustilaan.

2 Simaris-ohje, ver Projektin perustietojen määrittäminen Valitse näytön yläreunasta: tai KIELI voidaan valita ikkunan vasemmasta reunasta: suomi tai englanti. Kielen valinnan jälkeen ohjelma pitää käynnistää uudestaan. PÄÄTIEDOT asetetaan kohdalleen ikkunan vasemmassa reunassa. Anna projektillesi kuvaava nimi, se tulee näkyviin otsikkotauluun. Laita myös oma nimesi, sekin tulee näkyviin otsikkotauluun. KESKIJÄNNITTEEN tiedot ovat ikkunan oikeassa reunassa. Anna kaikkien olla oletusarvojen mukaiset, älä te muutoksia. OPPILA- tehtävässä on pienjänniteliittymä, keskijännitteen tiedoilla ei ole merkitystä. PIENJÄNNITTEEN tiedot ovat ikkunan oikeassa reunassa. Osan annetaan olla oletusarvojen mukaiset, mutta joitakin muutetaan. Käy kaikki rivit läpi ja mieti, mitä asiaa kukin rivi oikein tarkoittaa. - maasulun ilmaisu: tyhjä - jännitteenaleneman viitekohta: muuntajan toisioliittimet - sallittu jännitteenalenema: 4 % TALLENNA ensimmäisellä kerralla projektisi sellaiseen omaan kansioon, että löydät työsi jatkossakin. TALLENNA projektisi työn edistyessä aina välillä varmuuden vuoksi, vaikka Simaris-ohjelma ei erityisen kaatumisherkkä olekaan.

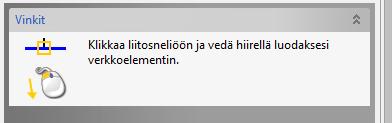

3 Simaris-ohje, ver Pääkaavion piirtäminen ja suunnittelu Ensimmäisessä vaiheessa piirretään verkon rakenne. Yksityiskohtaiset tiedot, esim. kaapelin tyyppi ja asennustapa, syötetään vähän myöhemmin. Mene sivun yläreunan valinnoista kohtaan 2, Pääkaavion suunnittelu. Ikkunan yläreunassa on kuvakkeita erilaisille toiminnoille. Liu uta hiirellä niiden yli ja lue, mitä toimintoa mikin kuvake vastaa. Kaikkia toimintoja ei tarvitse vielä tässä vaiheessa ymmärtää. Valitse ikkunan yläreunasta paperin kooksi pystysuora A4. Pääkaavio piirrettään niin, että syöttö on paperin yläosassa ja energia kulkee ylhäältä alaspäin. Näytön vasemmassa reunassa on alla olevan kuvan mukainen kenttä, jossa on kolme riviä. Pääkaavio kootaan kolmenlaisista osista: - syöttö - jakokeskukset - ryhmäjohdot tai kuormat Liu uta hiirtä hitaasti kaikkien kuvakkeiden yli ja lue, minkälaista asiaa mikin kuvake vastaa. Monessa tilanteessa (lähes aina) näytön vasemmassa reunassa on vinkkejä, mitä milloinkin pitää tehdä. Vinkkejä kannattaa seurata varsinkin ohjelman alkuopiskelun aikana.

4 Simaris-ohje, ver Syöttävän verkon piirtäminen OPPILA-työssä syöttävänä verkkona on pienjänniteverkko. Valitse kuvake Sijoita syöttö A4-arkin yläreunaan. Valitse verkon tyypiksi OIKOSULKUVIRRAT, Aseta virtojen arvojen lukemat seuraavasti: - Nimellisvirta 95 A, jos sinulla on 100 A:n pääsulakkeet - Nimellisvirta 120 A, jos sinulla on 125 A:n pääsulakkeet - Kaikki oikosulkuvirrat 1000 A TAI pääsulakkeen koon mukainen vähimmäisarvo. Virtojen asetusikkuna on alla olevan kuvan kaltainen (lukuarvot voivat olla erit). Sitten aukeaa alla olevan kuvan mukainen ikkuna: - verkon rakenne on TN-C (liittymisjohdon kohdalla) - kuvassa ylempi katkaisijan tyyppi jätetään tyhjäksi (lähempänä syöttävää verkkoa) - liitäntätyyppi on kaapeli - kaapelin pituus esim. 20 m - kuvassa alempi katkaisijan tyyppi on Sulake ja pohja

5 Simaris-ohje, ver Maalaa syöttö aktiiviseksi ja hinaa se melkein kiinni paperin yläreunaan. Paperin yläreuna näyttää nyt tällaiselta. Kuvassa oleva vaakasuora sininen viiva edustaa rivitalo OPPILAN pääkeskusta. 3.2 A- ja B-talon pääjohtojen ja nousukeskusten piirtäminen Valitse vasemmalta jakokeskus sijoita se pääkeskukseen kiinni ja vedä hiirellä alaspäin. PS. Lue vinkkejä näytön vasemmasta reunasta. Aseta oikeat arvot eri kohtiin: - verkon rakenne on kaikkialla kiinteistön sisäverkossa pääkeskuksen jälkeen TN-S - pääjohdoissa on Sulake ja pohja - liitäntätyyppi on Kaapeli - anna pituudeksi todellinen A-talon pääjohdon pituus (50 m) - alempi katkaisijan kohta jätetään tyhjäksi Lisää samalla tavalla talon B pääjohto ja nousukeskus.

6 Simaris-ohje, ver Lisää vielä pääkeskukseen muu kuorma Tämä edustaa parkkialueen kuormaa. Jätä tarkat arvot tässä vaiheessa syöttämättä. Ota käyttöön vasemmasta reunasta kommenttitekstien kirjoittaminen. Lisää pääkaavioosi kommentteina esim. Talo A Talo B Parkkialue Pääkaavio näyttää nyt suunnilleen tältä.

7 Simaris-ohje, ver Ryhmäkeskusten piirtäminen OPPILA-työssä piirretään vain asunnon B1 ryhmäkeskus. Muut B-talon ryhmäkeskukset piirretään yhtenä klönttinä samaan tapaan kuin parkkialuekin. Kaikki A-talon neljä ryhmäkeskusta piirretään yhtenä klönttinä. Nämä klöntit mitoitetaan vähän myöhemmin niin, että kukin edustaa aina sitä kokonaistehoa, jota sillä pyritään esittämään. Näin saadaan johtimissa kulkevat virrat säädettyä todellisuutta kuvaaviksi jännitteenaleneman kannalta. Asunnon B1-ryhmäkeskus piirretään samaan tapaan kuin edellä nousukeskukset. Aseta kysyttävät tiedot oikein. Nousujohdoissa on Sulake ja pohja johdon syötön puoleisessa päässä. 3.4 Asunnon B1 ryhmäjohtojen piirtäminen OPPILA-työssä piirretään vain 3 kpl B-talon ryhmiä. Katso niiden tarkat tiedot OPPILA-ohjeesta. Muut B1:n ryhmät piirretään yhtenä klönttinä. Käytetään johdonsuojakatkaisijoita, EI sulakkeita. Käytä ryhmien piirtämiseen sopivaa ryhmää kuvaavaa merkintää. valaistusryhmä pistorasia klöntti -kuorma Lisää pääkaavioon sopivasti selkeyttäviä kommentteja. Pääkaavio näyttää nyt suunnilleen tältä.

8 Simaris-ohje, ver Nyt on saatu piirrettyä pääkaavion rakenne. Mitoitus on vielä tekemättä. 3.5 Mitoitustietojen syöttäminen Tietokone ei voi tietää suunnitelman alkutietoja, vaan ihmisen pitää syöttää ne. Tällaisia tietoja ovat ainakin: - kaapelien pituudet ja tyypit, Cu/Alu - kaapelien asennustapa, korjauskertoimet (esim. useita kaapeleita nipussa) - kuormien teho ja tehokerroin cosϕ Osa tiedoista syötettiin jo edellisessä vaiheessa. Tietoja pitää tarvittaessa käydä vielä tarkentamassa ennen lopullista mitoitusta. Kaksoisklikkaa kohdetta, jonka tietoja haluat asetella. Kaksoisklikkaa esim. B-taloa syöttävää pääjohtoa. Näytöllä näkyy alla olevia tietoja. Ominaisuudet-kentässä näkyy karkeampia rakenne-tietoja. Ponnahdusikkunassa on kohteen yksityiskohtaisia tietoja. Käy syöttämässä oikeat yksityiskohtaiset tiedot: - kaikille kaapeleille - kaikille B1-asunnon ryhmäjohdoille - kaikille klöntti -kuormille

9 Simaris-ohje, ver Tietokoneella tehtävä mitoitus Tietokone laskee annettujen tietojen perusteella oman ehdotuksensa. - kaapelien poikkipinta-alat - sulakkeiden/jsk:n koot - toteutuneet jännitteenalenemat - toteutuneet oikosulkuvirrat Ennen kuin mitoitusta pääsee tekemään, pitää yläreunasta pääkaavioon panna sähköt päälle. sähköt päälle Tällä toiminnolla voidaan vaihtoehtoisten syöttöjen tilanteessa valita, mikä syöttö otetaan käyttöön. Tavallisessa yhden syötön tilanteessa tämä toiminto tuntuu vähän turhalta. Nyt voidaan mitoitus ajaa läpi painamalla edellisen napin vieressä olevaa vihreää nuolta. Mitoituksen jälkeen ikkunan alareunaan tulee ilmoituksia mitoituksen onnistumisesta. Pahoja virheitä, pitää saada korjaamalla pois. Lievempiä virheitä tai varotuksia, pitää käydä ajatuksella läpi. Kun klikkaat hiirellä ilmoitus-riviä, niin pääkaaviossa aktivoituu kyseinen kohta.

10 Simaris-ohje, ver Asetusten lukitseminen Joidenkin asetusarvojen pitää olla juuri sellaiset, minkä suunnittelija asettaa, esim. JSK:n koko tai kaapelin poikkipinta-ala. Jotta tietokone ei käy muuttamassa niitä omin luvin mitoituksen myöhemmässä vaiheessa, ne pitää lukita. Tässä on esitetty esimerkkinä, miten johdonsuojakatkaisijan arvoksi lukitaan 10 A. 1. Kaksoisklikkaa pistorasiaryhmän katkaisijaa. Aukeaa ponnahdusikkuna 2. Klikkaa Luettelo -nappia. Valitse seuraavasta ikkunasta Johdonsuojakatkaisijat ja eri vaihtoehdoista vaikkapa ylin rivi tai se tuoteperhe, joka on jo ehdolla aiemman mitoituksen jäljiltä. 3. Valitse johdonsuojakatkaisijan määrityksistä oikeat arvot. 4. Kun palaat takaisin valintojen jälkeen, niin huomaat, että ponnahdusikkunan yläreunaan on tullut lukon kuva. Näin lukittuja asetuksia tietokone ei enää muuta omin päin. Tarvittaessa lukituksen voi vapauttaa ruksaamalla Automaattinen mitoitus ruudun. Lukittu asetus näkyy myös pääkaaviossa lukitun arvon vieressä.

11 Simaris-ohje, ver PDF-muotoisten tulosteiden hallinta Pääkaavion suunnittelutilassa ikkunan yläreunasta voidaan valita, mitä tietoja pääkaaviossa näkyy. Liu uta hiirellä kuvien yli ja selvitä itsellesi, mitä tietoja milläkin valinnalla saadaan näkyviin. Kokeile eri valintoja ja katso pääkaaviosta, mitä tietoja milloinkin saat näkyviin. Valitse esimerkiksi näyttötila, jossa näkyy ryhmien jännitteenalenemat. Valitse sitten ikkunan yläreunasta Tee uuden ikkunan vasemmasta reunasta alla olevan kuvan mukaiset valinnat. Valitse tulosteen hakemistoksi oma kansiosi, missä projektisi sijaitsee ja aloita tulostus.
