1 2015 TUOTELUETTELO TERVEYDENHUOLTO 2015 TUOTELUETTELO TERVEYDENHUOLTO

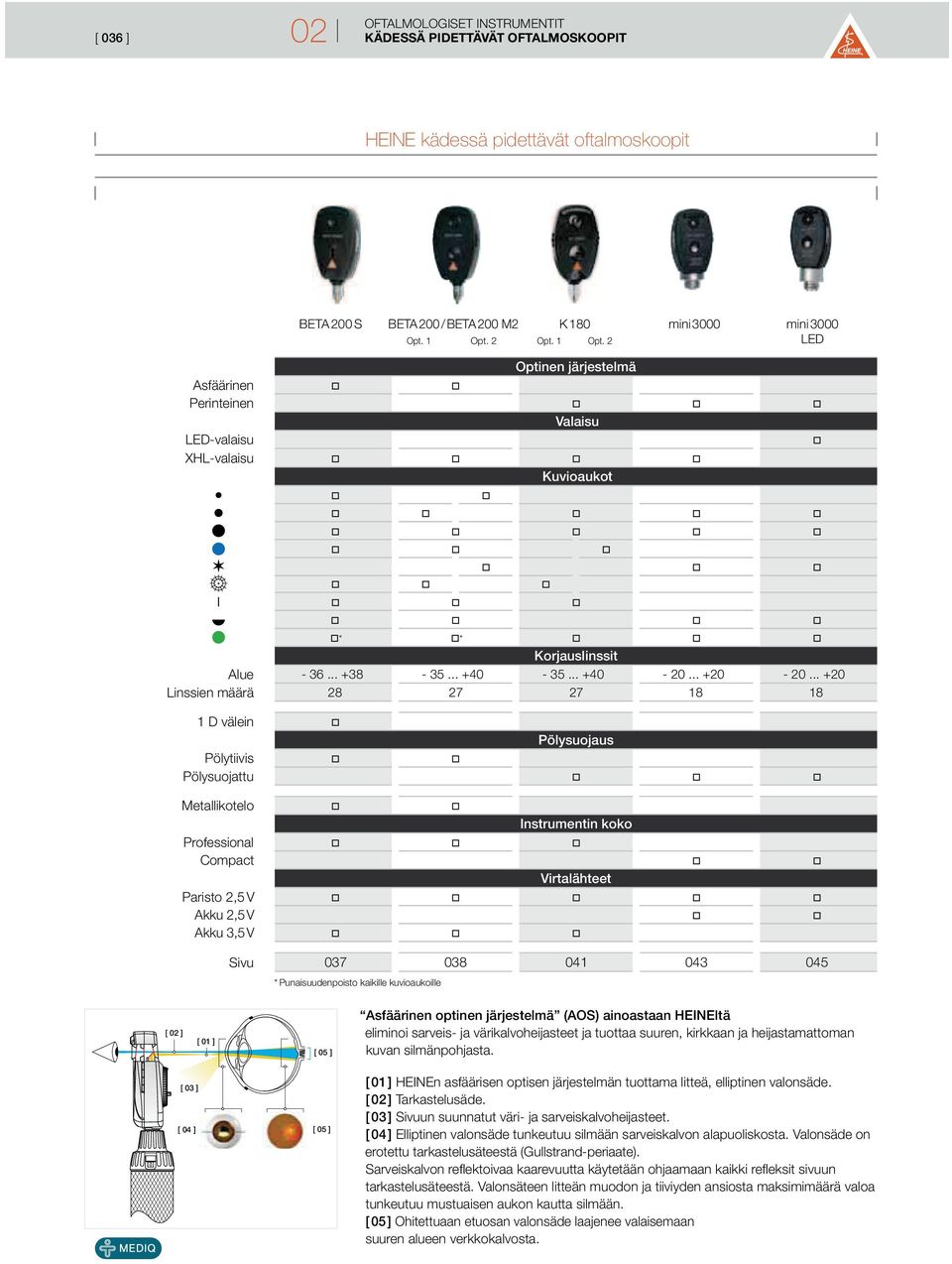

2 [ 036 ] 02 KÄDESSÄ PIDETTÄVÄT OFTALMOSKOOPIT HEINE kädessä pidettävät oftalmoskoopit BETA 200 S BETA 200 / BETA 200 M2 Opt. 1 Opt. 2 K 180 Opt. 1 Opt. 2 mini 3000 mini 3000 LED Optinen järjestelmä Asfäärinen Perinteinen Valaisu LED-valaisu XHL-valaisu Kuvioaukot * * Korjauslinssit Alue Linssien määrä D välein Pölysuojaus Pölytiivis Pölysuojattu Metalli Instrumentin koko Professional Compact Virtalähteet Paristo 2,5 V Akku 2,5 V Akku 3,5 V Sivu * Punaisuudenpoisto kaikille kuvioaukoille [ 02 ] [ 01 ] [ 05 ] Asfäärinen optinen järjestelmä (AOS) ainoastaan HEINEltä eliminoi sarveis- ja värikalvoheijasteet ja tuottaa suuren, kirkkaan ja heijastamattoman kuvan silmänpohjasta. [ 03 ] [ 04 ] [ 05 ] [ 01 ] HEINEn asfäärisen optisen järjestelmän tuottama litteä, elliptinen valonsäde. [ 02 ] Tarkastelusäde. [ 03 ] Sivuun suunnatut väri- ja sarveiskalvoheijasteet. [ 04 ] Elliptinen valonsäde tunkeutuu silmään sarveiskalvon alapuoliskosta. Valonsäde on erotettu tarkastelusäteestä (Gullstrand-periaate). Sarveiskalvon reflektoivaa kaarevuutta käytetään ohjaamaan kaikki refleksit sivuun tarkastelusäteestä. Valonsäteen litteän muodon ja tiiviyden ansiosta maksimimäärä valoa tunkeutuu mustuaisen aukon kautta silmään. [ 05 ] Ohitettuaan etuosan valonsäde laajenee valaisemaan suuren alueen verkkokalvosta.

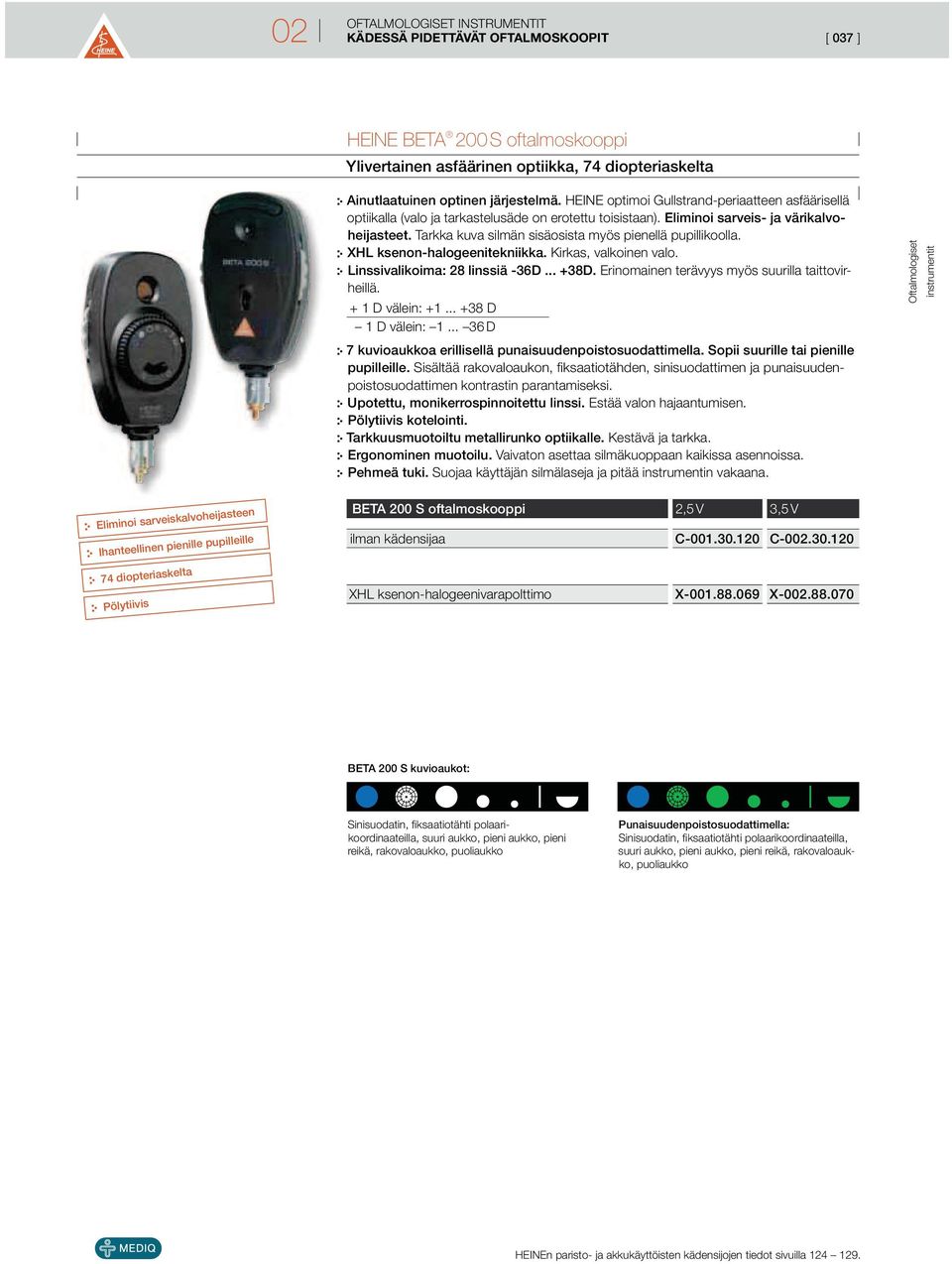

3 02 KÄDESSÄ PIDETTÄVÄT OFTALMOSKOOPIT [ 037 ] HEINE BETA 200 S oftalmoskooppi Ylivertainen asfäärinen optiikka, 74 diopteriaskelta Ainutlaatuinen optinen järjestelmä. HEINE optimoi Gullstrand-periaatteen asfäärisellä optiikalla (valo ja tarkastelusäde on erotettu toisistaan). Eliminoi sarveis- ja värikalvoheijasteet. Tarkka kuva silmän sisäosista myös pienellä pupillikoolla. XHL ksenon-halogeenitekniikka. Kirkas, valkoinen valo. Linssivalikoima: 28 linssiä -36D D. Erinomainen terävyys myös suurilla taittovirheillä. + 1 D välein: D 1 D välein: D 7 kuvioaukkoa erillisellä punaisuudenpoistosuodattimella. Sopii suurille tai pienille pupilleille. Sisältää rakovaloaukon, fiksaatiotähden, sinisuodattimen ja punaisuudenpoistosuodattimen kontrastin parantamiseksi. Upotettu, monikerrospinnoitettu linssi. Estää valon hajaantumisen. Pölytiivis inti. Tarkkuusmuotoiltu metallirunko optiikalle. Kestävä ja tarkka. Ergonominen muotoilu. Vaivaton asettaa silmäkuoppaan kaikissa asennoissa. Pehmeä tuki. Suojaa käyttäjän silmälaseja ja pitää instrumentin vakaana. Oftalmologiset instrumentit Eliminoi sarveiskalvoheijasteen Ihanteellinen pienille pupilleille 74 diopteriaskelta Pölytiivis BETA 200 S oftalmoskooppi 2,5 V 3,5 V ilman kädensijaa C C XHL ksenon-halogeenivarapolttimo X X BETA 200 S kuvioaukot: Sinisuodatin, fiksaatiotähti polaarikoordinaateilla, suuri aukko, pieni aukko, pieni reikä, rakovaloaukko, puoliaukko Punaisuudenpoistosuodattimella: Sinisuodatin, fiksaatiotähti polaarikoordinaateilla, suuri aukko, pieni aukko, pieni reikä, rakovaloaukko, puoliaukko HEINEn paristo- ja akkukäyttöisten kädensijojen tiedot sivuilla

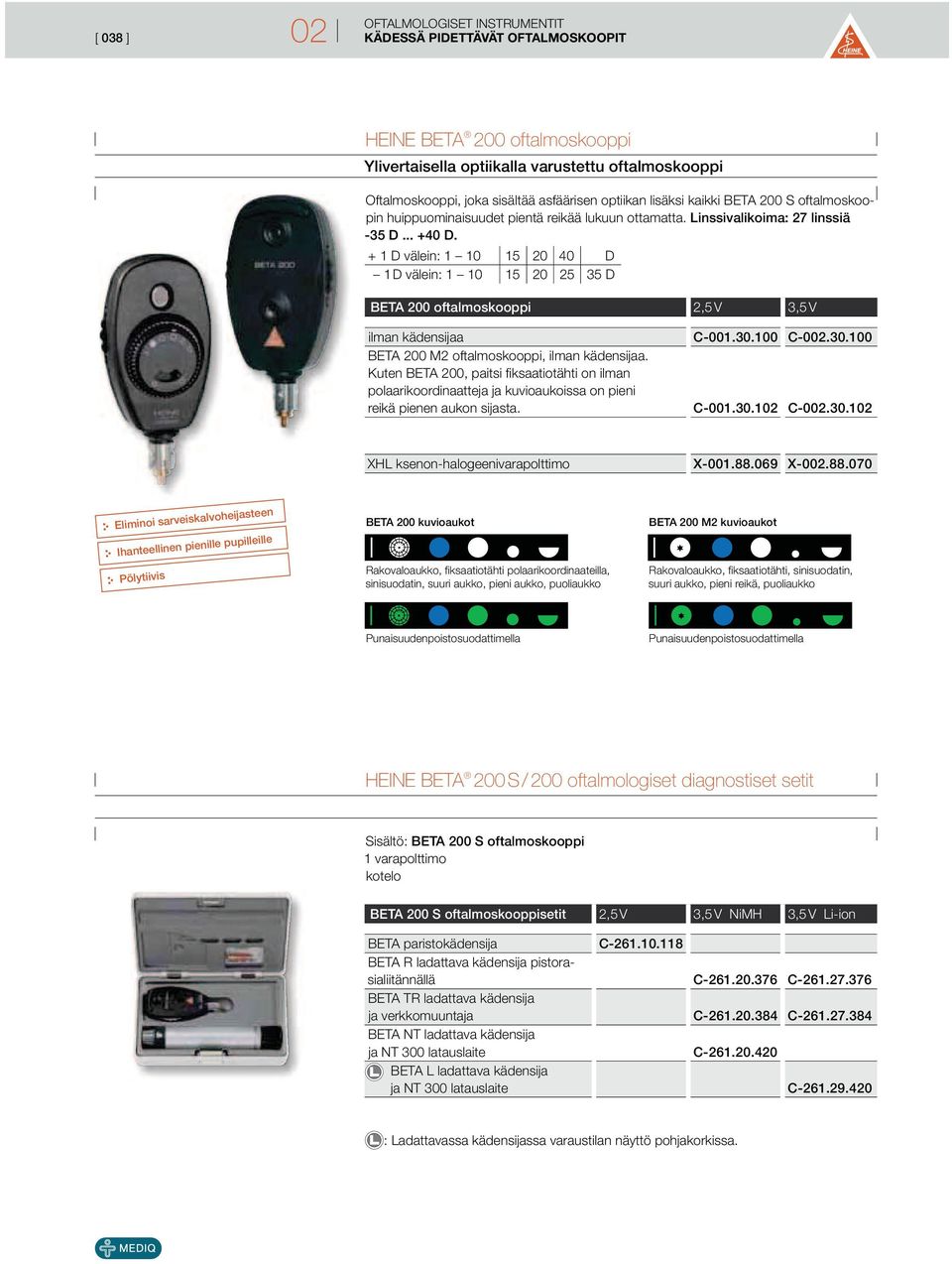

4 [ 038 ] 02 KÄDESSÄ PIDETTÄVÄT OFTALMOSKOOPIT HEINE BETA 200 oftalmoskooppi Ylivertaisella optiikalla varustettu oftalmoskooppi Oftalmoskooppi, joka sisältää asfäärisen optiikan lisäksi kaikki BETA 200 S oftalmoskoopin huippuominaisuudet pientä reikää lukuun ottamatta. Linssivalikoima: 27 linssiä -35 D D. + 1 D välein: D 1 D välein: D BETA 200 oftalmoskooppi 2,5 V 3,5 V ilman kädensijaa BETA 200 M2 oftalmoskooppi, ilman kädensijaa. Kuten BETA 200, paitsi fiksaatiotähti on ilman polaarikoordinaatteja ja kuvioaukoissa on pieni reikä pienen aukon sijasta. C C C C XHL ksenon-halogeenivarapolttimo X X Eliminoi sarveiskalvoheijasteen Ihanteellinen pienille pupilleille Pölytiivis BETA 200 kuvioaukot Rakovaloaukko, fiksaatiotähti polaarikoordinaateilla, sinisuodatin, suuri aukko, pieni aukko, puoliaukko BETA 200 M2 kuvioaukot Rakovaloaukko, fiksaatiotähti, sinisuodatin, suuri aukko, pieni reikä, puoliaukko Punaisuudenpoistosuodattimella Punaisuudenpoistosuodattimella HEINE BETA 200 S / 200 oftalmologiset diagnostiset setit Sisältö: BETA 200 S oftalmoskooppi 1 varapolttimo BETA 200 S oftalmoskooppisetit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija C C C C C C C : Ladattavassa kädensijassa varaustilan näyttö pohjakorkissa.

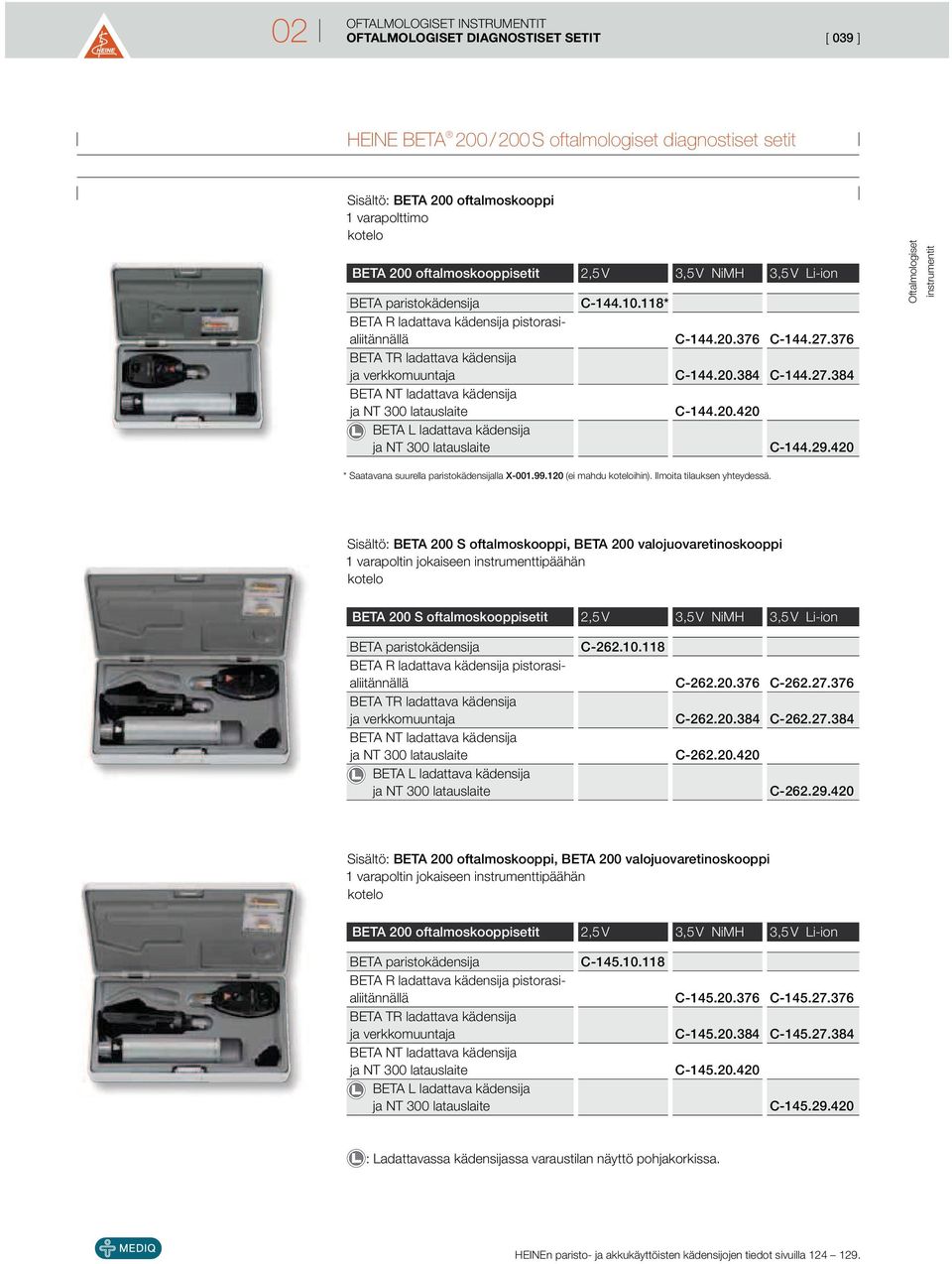

5 02 OFTALMOLOGISET DIAGNOSTISET SETIT [ 039 ] HEINE BETA 200 / 200 S oftalmologiset diagnostiset setit Sisältö: BETA 200 oftalmoskooppi 1 varapolttimo BETA 200 oftalmoskooppisetit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija C * C C C C C C Oftalmologiset instrumentit * Saatavana suurella paristokädensijalla X (ei mahdu ihin). Ilmoita tilauksen yhteydessä. Sisältö: BETA 200 S oftalmoskooppi, BETA 200 valojuovaretinoskooppi 1 varapoltin jokaiseen instrumenttipäähän BETA 200 S oftalmoskooppisetit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija C C C C C C C Sisältö: BETA 200 oftalmoskooppi, BETA 200 valojuovaretinoskooppi 1 varapoltin jokaiseen instrumenttipäähän BETA 200 oftalmoskooppisetit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija C C C C C C C : Ladattavassa kädensijassa varaustilan näyttö pohjakorkissa. HEINEn paristo- ja akkukäyttöisten kädensijojen tiedot sivuilla

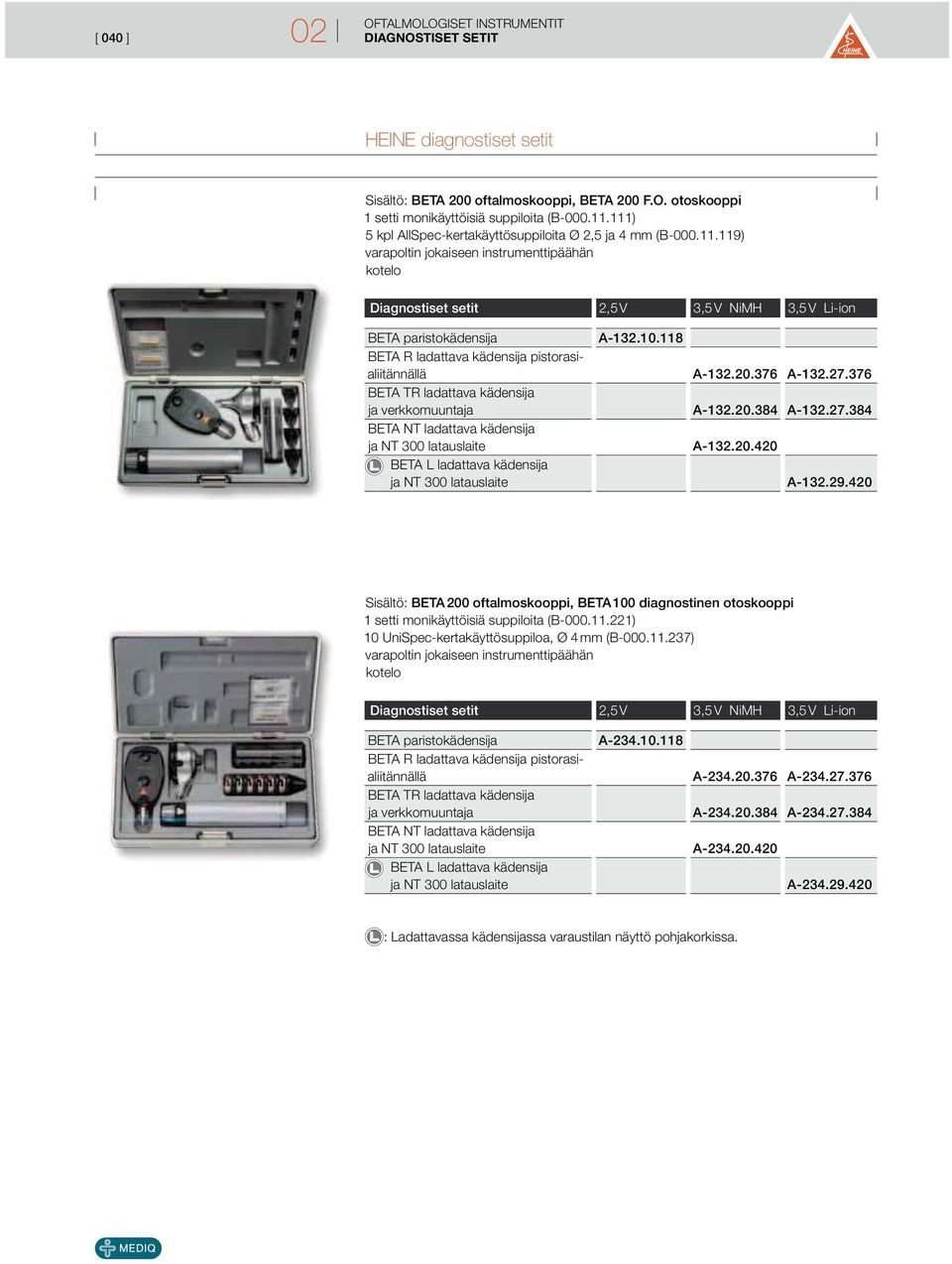

6 [ 040 ] 02 DIAGNOSTISET SETIT HEINE diagnostiset setit Sisältö: BETA 200 oftalmoskooppi, BETA 200 F.O. otoskooppi 1 setti monikäyttöisiä suppiloita (B ) 5 kpl AllSpec-kertakäyttösuppiloita Ø 2,5 ja 4 mm (B ) varapoltin jokaiseen instrumenttipäähän Diagnostiset setit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija A A A A A A A Sisältö: BETA 200 oftalmoskooppi, BETA 100 diagnostinen otoskooppi 1 setti monikäyttöisiä suppiloita (B ) 10 UniSpec-kertakäyttösuppiloa, Ø 4 mm (B ) varapoltin jokaiseen instrumenttipäähän Diagnostiset setit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija A A A A A A A : Ladattavassa kädensijassa varaustilan näyttö pohjakorkissa.

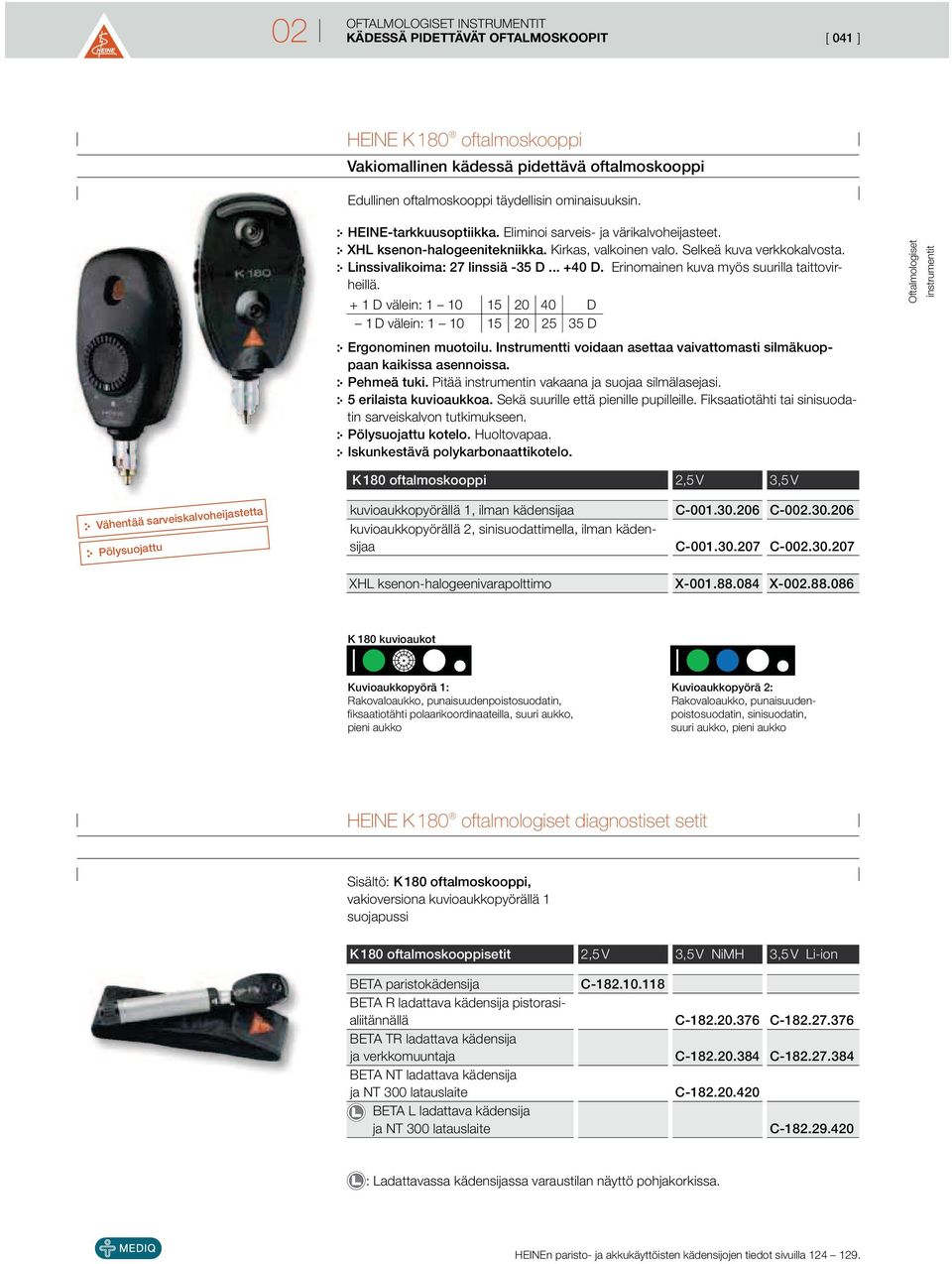

7 02 KÄDESSÄ PIDETTÄVÄT OFTALMOSKOOPIT [ 041 ] HEINE K 180 oftalmoskooppi Vakiomallinen kädessä pidettävä oftalmoskooppi Edullinen oftalmoskooppi täydellisin ominaisuuksin. HEINE-tarkkuusoptiikka. Eliminoi sarveis- ja värikalvoheijasteet. XHL ksenon-halogeenitekniikka. Kirkas, valkoinen valo. Selkeä kuva verkkokalvosta. Linssivalikoima: 27 linssiä -35 D D. Erinomainen kuva myös suurilla taittovirheillä. + 1 D välein: D 1 D välein: D Ergonominen muotoilu. Instrumentti voidaan asettaa vaivattomasti silmäkuoppaan kaikissa asennoissa. Pehmeä tuki. Pitää instrumentin vakaana ja suojaa silmälasejasi. 5 erilaista kuvioaukkoa. Sekä suurille että pienille pupilleille. Fiksaatiotähti tai sinisuodatin sarveiskalvon tutkimukseen. Pölysuojattu. Huoltovapaa. Iskunkestävä polykarbonaatti. Oftalmologiset instrumentit K 180 oftalmoskooppi 2,5 V 3,5 V Vähentää sarveiskalvoheijastetta Pölysuojattu kuvioaukkopyörällä 1, ilman kädensijaa kuvioaukkopyörällä 2, sinisuodattimella, ilman kädensijaa XHL ksenon-halogeenivarapolttimo C C C C X X K 180 kuvioaukot Kuvioaukkopyörä 1: Rakovaloaukko, punaisuudenpoistosuodatin, fiksaatiotähti polaarikoordinaateilla, suuri aukko, pieni aukko Kuvioaukkopyörä 2: Rakovaloaukko, punaisuudenpoistosuodatin, sinisuodatin, suuri aukko, pieni aukko HEINE K 180 oftalmologiset diagnostiset setit Sisältö: K 180 oftalmoskooppi, vakioversiona kuvioaukkopyörällä 1 suojapussi K 180 oftalmoskooppisetit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija C C C C C C C : Ladattavassa kädensijassa varaustilan näyttö pohjakorkissa. HEINEn paristo- ja akkukäyttöisten kädensijojen tiedot sivuilla

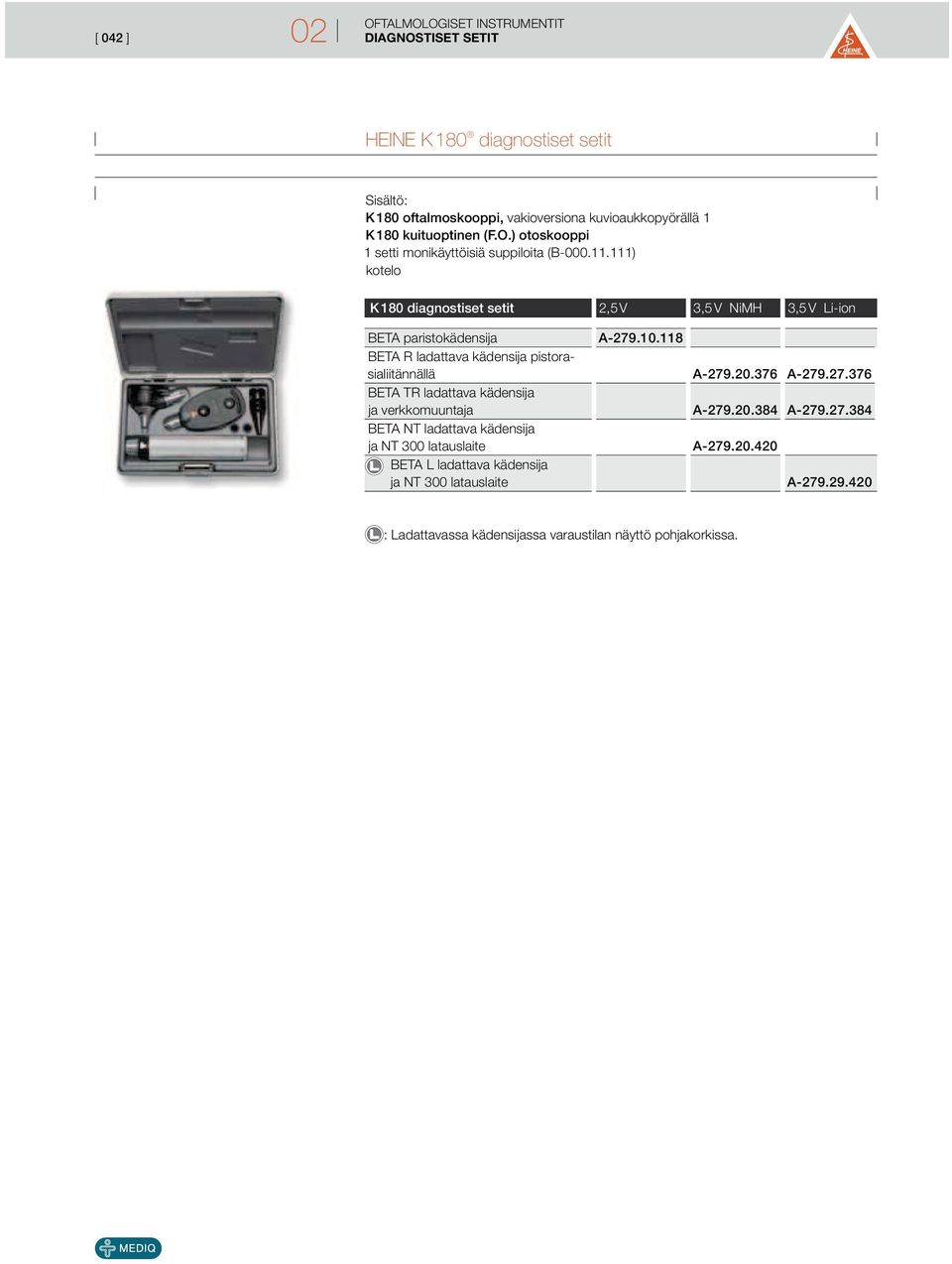

8 [ 042 ] 02 DIAGNOSTISET SETIT HEINE K 180 diagnostiset setit Sisältö: K 180 oftalmoskooppi, vakioversiona kuvioaukkopyörällä 1 K 180 kuituoptinen (F.O.) otoskooppi 1 setti monikäyttöisiä suppiloita (B ) K 180 diagnostiset setit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija A A A A A A A : Ladattavassa kädensijassa varaustilan näyttö pohjakorkissa.

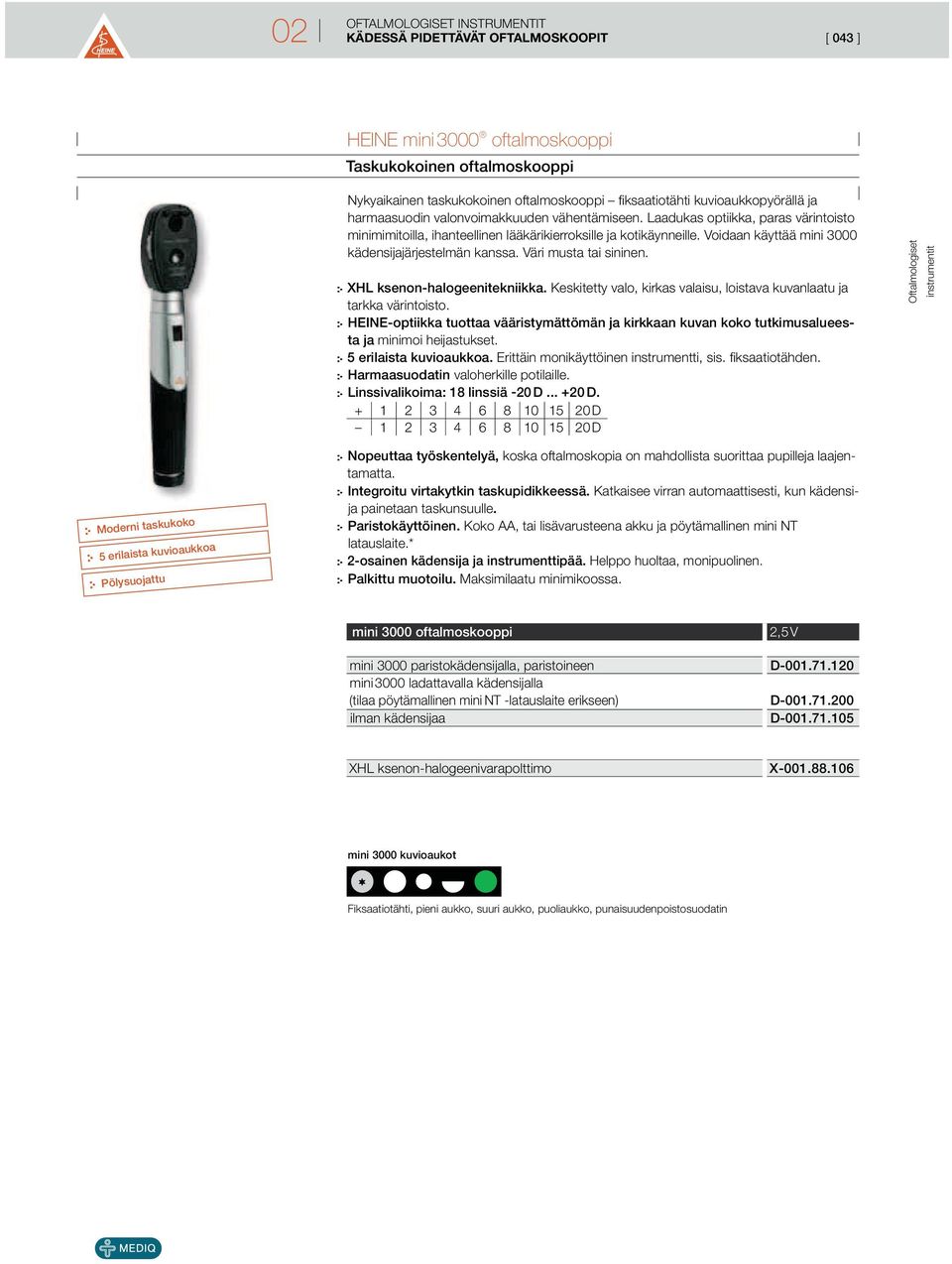

9 02 KÄDESSÄ PIDETTÄVÄT OFTALMOSKOOPIT [ 043 ] HEINE mini 3000 oftalmoskooppi Taskukokoinen oftalmoskooppi Nykyaikainen taskukokoinen oftalmoskooppi fiksaatiotähti kuvioaukkopyörällä ja harmaasuodin valonvoimakkuuden vähentämiseen. Laadukas optiikka, paras värintoisto minimimitoilla, ihanteellinen lääkärikierroksille ja kotikäynneille. Voidaan käyttää mini 3000 kädensijajärjestelmän kanssa. Väri musta tai sininen. XHL ksenon-halogeenitekniikka. Keskitetty valo, kirkas valaisu, loistava kuvanlaatu ja tarkka värintoisto. HEINE-optiikka tuottaa vääristymättömän ja kirkkaan kuvan koko tutkimusalueesta ja minimoi heijastukset. 5 erilaista kuvioaukkoa. Erittäin monikäyttöinen instrumentti, sis. fiksaatiotähden. Harmaasuodatin valoherkille potilaille. Linssivalikoima: 18 linssiä -20 D D D D Oftalmologiset instrumentit Moderni taskukoko 5 erilaista kuvioaukkoa Pölysuojattu Nopeuttaa työskentelyä, koska oftalmoskopia on mahdollista suorittaa pupilleja laajentamatta. Integroitu virtakytkin taskupidikkeessä. Katkaisee virran automaattisesti, kun kädensija painetaan taskunsuulle. Paristokäyttöinen. Koko AA, tai lisävarusteena akku ja pöytämallinen mini NT latauslaite.* 2-osainen kädensija ja instrumenttipää. Helppo huoltaa, monipuolinen. Palkittu muotoilu. Maksimilaatu minimikoossa. mini 3000 oftalmoskooppi mini 3000 paristokädensijalla, paristoineen mini 3000 ladattavalla kädensijalla (tilaa pöytämallinen mini NT -latauslaite erikseen) ilman kädensijaa 2,5 V D D D XHL ksenon-halogeenivarapolttimo X mini 3000 kuvioaukot Fiksaatiotähti, pieni aukko, suuri aukko, puoliaukko, punaisuudenpoistosuodatin

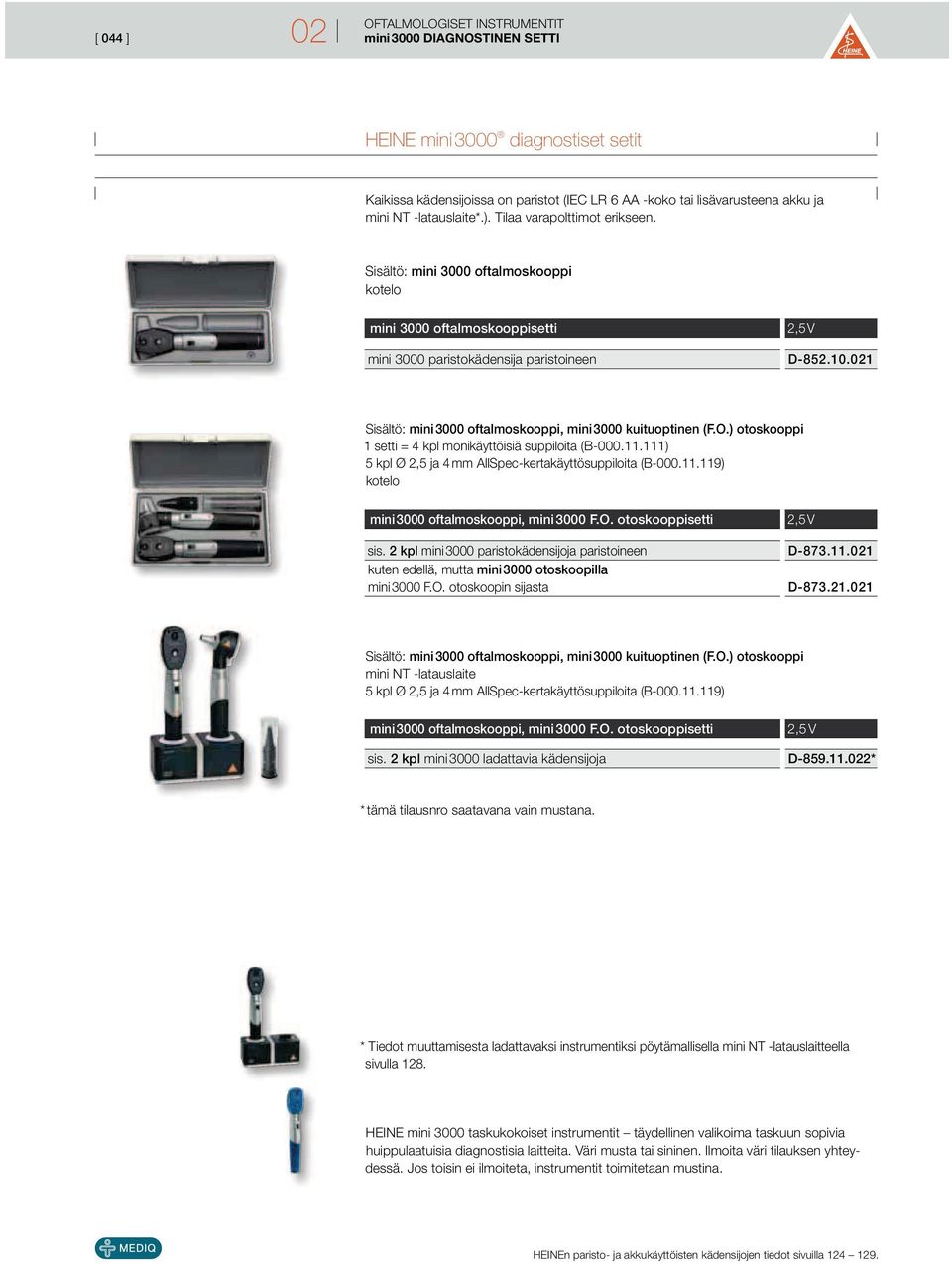

10 [ 044 ] 02 mini 3000 DIAGNOSTINEN SETTI HEINE mini 3000 diagnostiset setit Kaikissa kädensijoissa on paristot (IEC LR 6 AA -koko tai lisävarusteena akku ja mini NT -latauslaite*.). Tilaa varapolttimot erikseen. Sisältö: mini 3000 oftalmoskooppi mini 3000 oftalmoskooppisetti mini 3000 paristokädensija paristoineen 2,5 V D Sisältö: mini 3000 oftalmoskooppi, mini 3000 kuituoptinen (F.O.) otoskooppi 1 setti = 4 kpl monikäyttöisiä suppiloita (B ) 5 kpl Ø 2,5 ja 4 mm AllSpec-kertakäyttösuppiloita (B ) mini 3000 oftalmoskooppi, mini 3000 F.O. otoskooppisetti sis. 2 kpl mini 3000 paristokädensijoja paristoineen kuten edellä, mutta mini 3000 otoskoopilla mini 3000 F.O. otoskoopin sijasta 2,5 V D D Sisältö: mini 3000 oftalmoskooppi, mini 3000 kuituoptinen (F.O.) otoskooppi mini NT -latauslaite 5 kpl Ø 2,5 ja 4 mm AllSpec-kertakäyttösuppiloita (B ) mini 3000 oftalmoskooppi, mini 3000 F.O. otoskooppisetti sis. 2 kpl mini 3000 ladattavia kädensijoja 2,5 V D * * tämä tilausnro saatavana vain mustana. * Tiedot muuttamisesta ladattavaksi instrumentiksi pöytämallisella mini NT -latauslaitteella sivulla 128. HEINE mini 3000 taskukokoiset instrumentit täydellinen valikoima taskuun sopivia huippulaatuisia diagnostisia laitteita. Väri musta tai sininen. Ilmoita väri tilauksen yhteydessä. Jos toisin ei ilmoiteta, instrumentit toimitetaan mustina. HEINEn paristo- ja akkukäyttöisten kädensijojen tiedot sivuilla

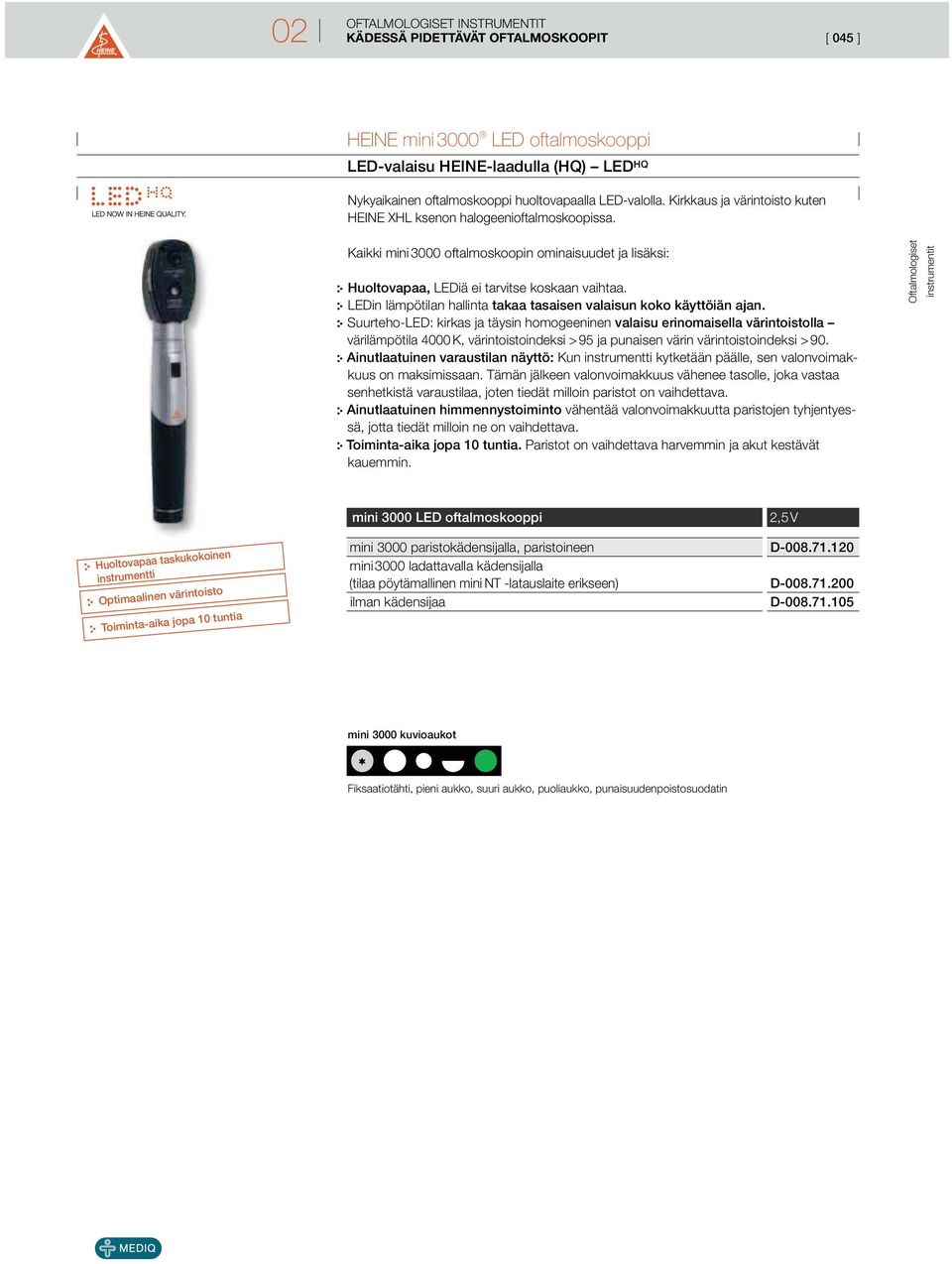

11 02 KÄDESSÄ PIDETTÄVÄT OFTALMOSKOOPIT [ 045 ] HEINE mini 3000 LED oftalmoskooppi LED-valaisu HEINE-laadulla (HQ) LED HQ Nykyaikainen oftalmoskooppi huoltovapaalla LED-valolla. Kirkkaus ja värintoisto kuten HEINE XHL ksenon halogeenioftalmoskoopissa. Kaikki mini 3000 oftalmoskoopin ominaisuudet ja lisäksi: Huoltovapaa, LEDiä ei tarvitse koskaan vaihtaa. LEDin lämpötilan hallinta takaa tasaisen valaisun koko käyttöiän ajan. Suurteho-LED: kirkas ja täysin homogeeninen valaisu erinomaisella värintoistolla värilämpötila 4000 K, värintoistoindeksi > 95 ja punaisen värin värintoistoindeksi > 90. Ainutlaatuinen varaustilan näyttö: Kun instrumentti kytketään päälle, sen valonvoimakkuus on maksimissaan. Tämän jälkeen valonvoimakkuus vähenee tasolle, joka vastaa senhetkistä varaustilaa, joten tiedät milloin paristot on vaihdettava. Ainutlaatuinen himmennystoiminto vähentää valonvoimakkuutta paristojen tyhjentyessä, jotta tiedät milloin ne on vaihdettava. Toiminta-aika jopa 10 tuntia. Paristot on vaihdettava harvemmin ja akut kestävät kauemmin. Oftalmologiset instrumentit Huoltovapaa taskukokoinen instrumentti Optimaalinen värintoisto Toiminta-aika jopa 10 tuntia mini 3000 LED oftalmoskooppi mini 3000 paristokädensijalla, paristoineen mini 3000 ladattavalla kädensijalla (tilaa pöytämallinen mini NT -latauslaite erikseen) ilman kädensijaa 2,5 V D D D mini 3000 kuvioaukot Fiksaatiotähti, pieni aukko, suuri aukko, puoliaukko, punaisuudenpoistosuodatin

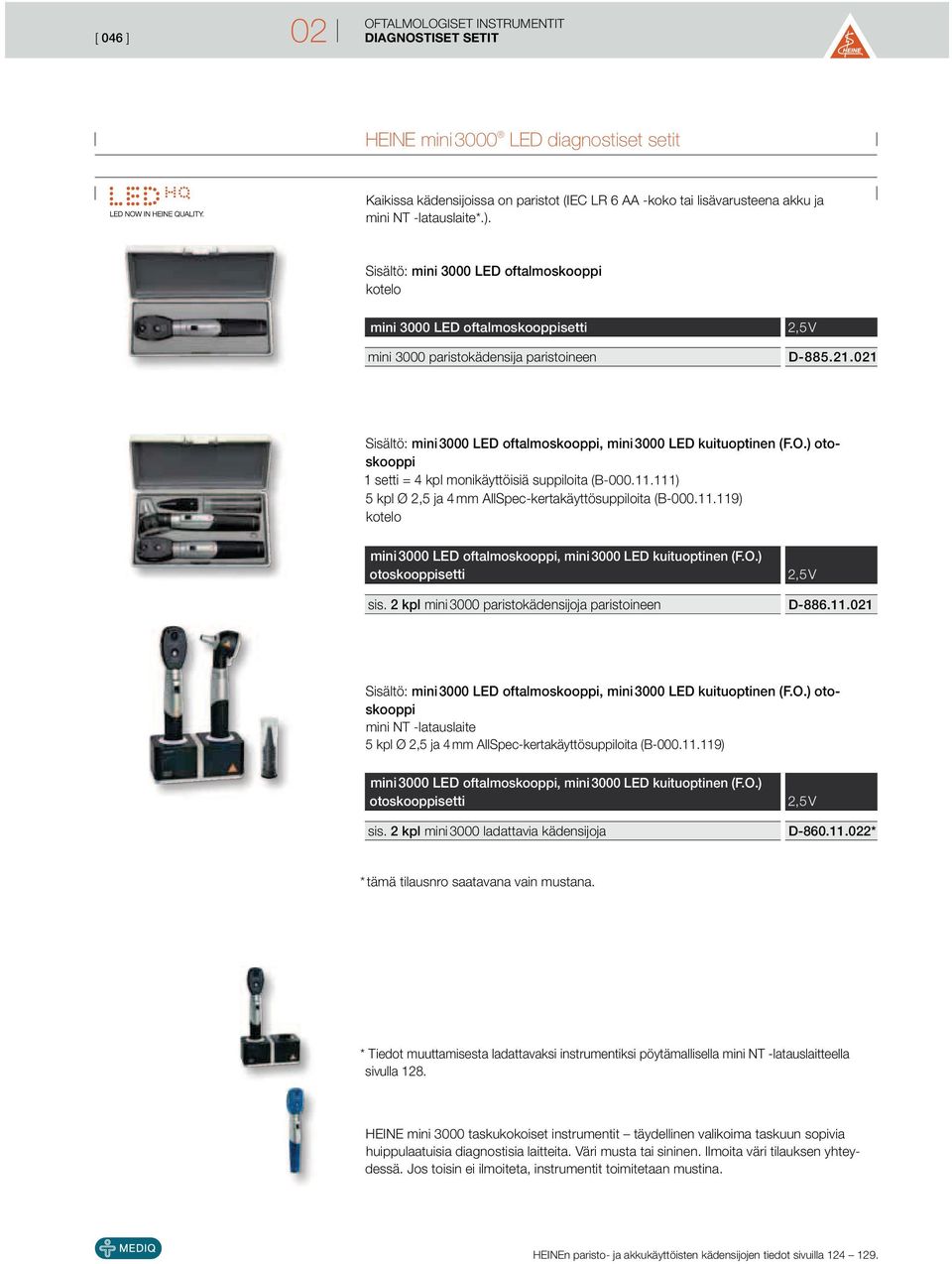

12 [ 046 ] 02 DIAGNOSTISET SETIT HEINE mini 3000 LED diagnostiset setit Kaikissa kädensijoissa on paristot (IEC LR 6 AA -koko tai lisävarusteena akku ja mini NT -latauslaite*.). Sisältö: mini 3000 LED oftalmoskooppi mini 3000 LED oftalmoskooppisetti mini 3000 paristokädensija paristoineen 2,5 V D Sisältö: mini 3000 LED oftalmoskooppi, mini 3000 LED kuituoptinen (F.O.) otoskooppi 1 setti = 4 kpl monikäyttöisiä suppiloita (B ) 5 kpl Ø 2,5 ja 4 mm AllSpec-kertakäyttösuppiloita (B ) mini 3000 LED oftalmoskooppi, mini 3000 LED kuituoptinen (F.O.) otoskooppisetti sis. 2 kpl mini 3000 paristokädensijoja paristoineen 2,5 V D Sisältö: mini 3000 LED oftalmoskooppi, mini 3000 LED kuituoptinen (F.O.) otoskooppi mini NT -latauslaite 5 kpl Ø 2,5 ja 4 mm AllSpec-kertakäyttösuppiloita (B ) mini 3000 LED oftalmoskooppi, mini 3000 LED kuituoptinen (F.O.) otoskooppisetti sis. 2 kpl mini 3000 ladattavia kädensijoja 2,5 V D * * tämä tilausnro saatavana vain mustana. * Tiedot muuttamisesta ladattavaksi instrumentiksi pöytämallisella mini NT -latauslaitteella sivulla 128. HEINE mini 3000 taskukokoiset instrumentit täydellinen valikoima taskuun sopivia huippulaatuisia diagnostisia laitteita. Väri musta tai sininen. Ilmoita väri tilauksen yhteydessä. Jos toisin ei ilmoiteta, instrumentit toimitetaan mustina. HEINEn paristo- ja akkukäyttöisten kädensijojen tiedot sivuilla

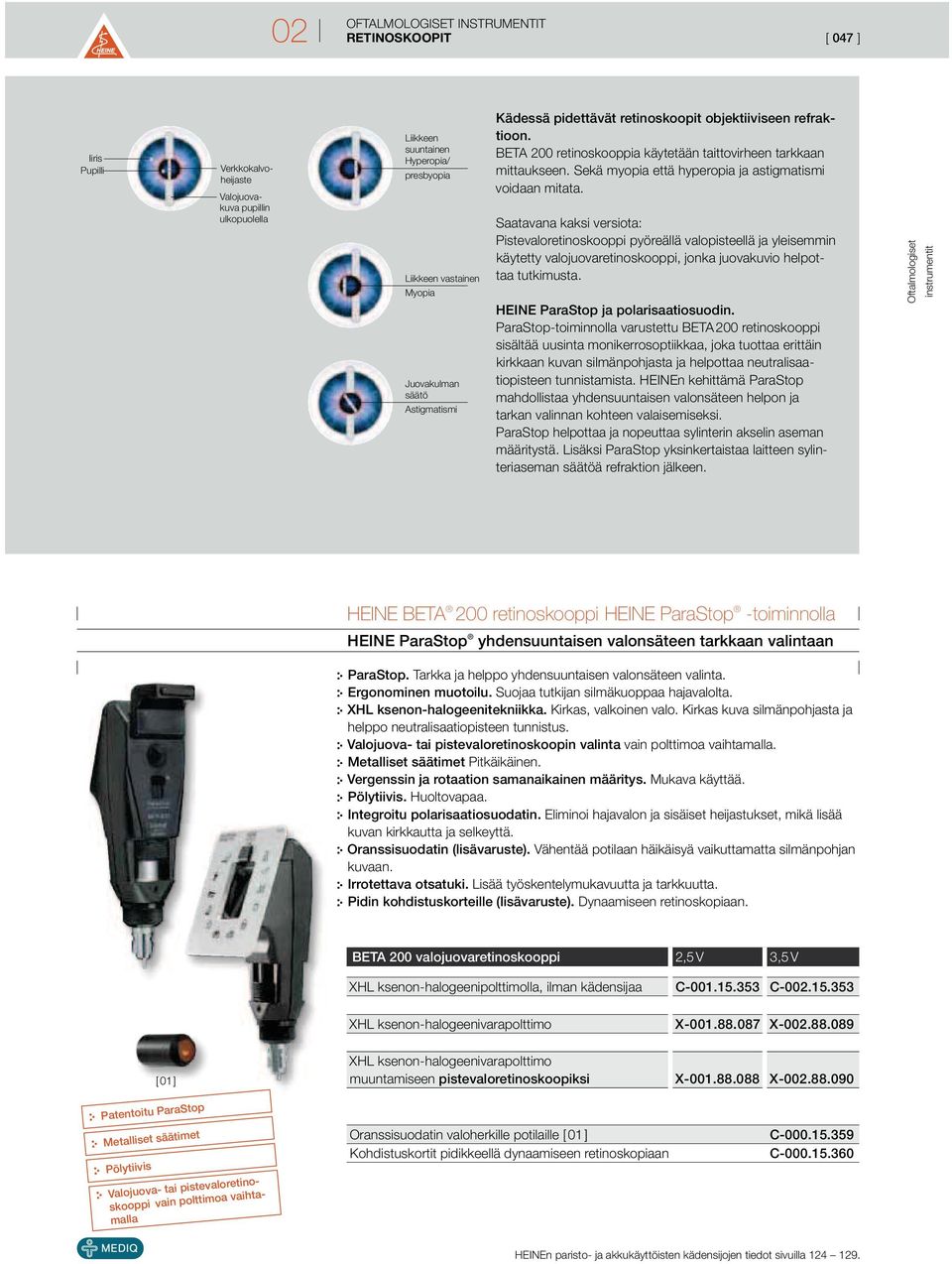

13 02 RETINOSKOOPIT [ 047 ] Iiris Pupilli Verkkokalvoheijaste Valojuovakuva pupillin ulkopuolella Liikkeen suuntainen Hyperopia/ presbyopia Liikkeen vastainen Myopia Juovakulman säätö Astigmatismi Kädessä pidettävät retinoskoopit objektiiviseen refraktioon. BETA 200 retinoskooppia käytetään taittovirheen tarkkaan mittaukseen. Sekä myopia että hyperopia ja astigmatismi voidaan mitata. Saatavana kaksi versiota: Pistevaloretinoskooppi pyöreällä valopisteellä ja yleisemmin käytetty valojuovaretinoskooppi, jonka juovakuvio helpottaa tutkimusta. HEINE ParaStop ja polarisaatiosuodin. ParaStop-toiminnolla varustettu BETA 200 retinoskooppi sisältää uusinta monikerrosoptiikkaa, joka tuottaa erittäin kirkkaan kuvan silmänpohjasta ja helpottaa neutralisaatiopisteen tunnistamista. HEINEn kehittämä ParaStop mahdollistaa yhdensuuntaisen valonsäteen helpon ja tarkan valinnan kohteen valaisemiseksi. ParaStop helpottaa ja nopeuttaa sylinterin akselin aseman määritystä. Lisäksi ParaStop yksinkertaistaa laitteen sylinteriaseman säätöä refraktion jälkeen. Oftalmologiset instrumentit HEINE BETA 200 retinoskooppi HEINE ParaStop -toiminnolla HEINE ParaStop yhdensuuntaisen valonsäteen tarkkaan valintaan ParaStop. Tarkka ja helppo yhdensuuntaisen valonsäteen valinta. Ergonominen muotoilu. Suojaa tutkijan silmäkuoppaa hajavalolta. XHL ksenon-halogeenitekniikka. Kirkas, valkoinen valo. Kirkas kuva silmänpohjasta ja helppo neutralisaatiopisteen tunnistus. Valojuova- tai pistevaloretinoskoopin valinta vain polttimoa vaihtamalla. Metalliset säätimet Pitkäikäinen. Vergenssin ja rotaation samanaikainen määritys. Mukava käyttää. Pölytiivis. Huoltovapaa. Integroitu polarisaatiosuodatin. Eliminoi hajavalon ja sisäiset heijastukset, mikä lisää kuvan kirkkautta ja selkeyttä. Oranssisuodatin (lisävaruste). Vähentää potilaan häikäisyä vaikuttamatta silmänpohjan kuvaan. Irrotettava otsatuki. Lisää työskentelymukavuutta ja tarkkuutta. Pidin kohdistuskorteille (lisävaruste). Dynaamiseen retinoskopiaan. BETA 200 valojuovaretinoskooppi 2,5 V 3,5 V XHL ksenon-halogeenipolttimolla, ilman kädensijaa XHL ksenon-halogeenivarapolttimo C C X X [ 01 ] Patentoitu ParaStop Metalliset säätimet Pölytiivis Valojuova- tai pistevaloretinoskooppi vain polttimoa vaih tamalla XHL ksenon-halogeenivarapolttimo muuntamiseen pistevaloretinoskoopiksi Oranssisuodatin valoherkille potilaille [ 01 ] Kohdistuskortit pidikkeellä dynaamiseen retinoskopiaan X X C C HEINEn paristo- ja akkukäyttöisten kädensijojen tiedot sivuilla

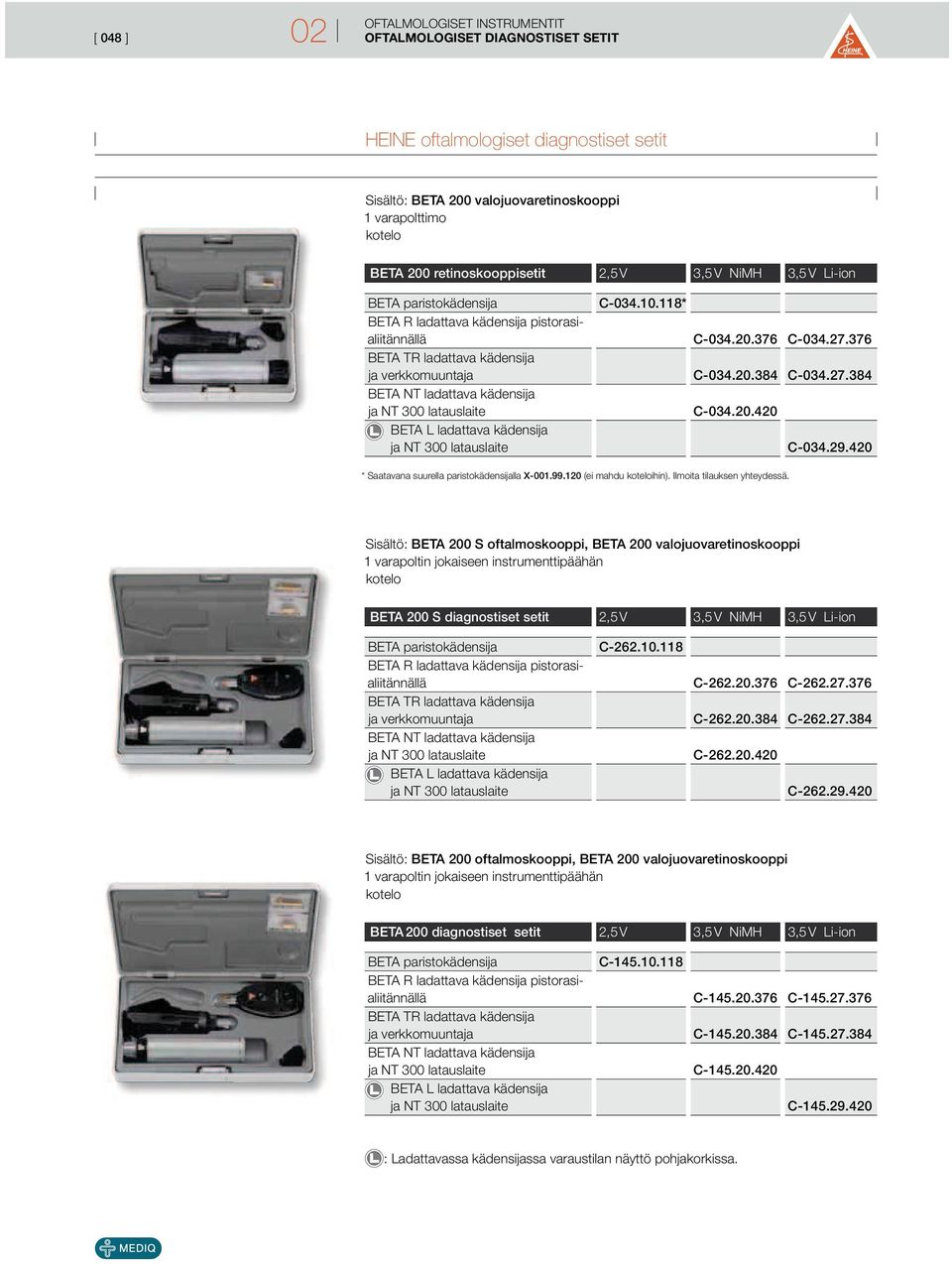

14 [ 048 ] 02 OFTALMOLOGISET DIAGNOSTISET SETIT HEINE oftalmologiset diagnostiset setit Sisältö: BETA 200 valojuovaretinoskooppi 1 varapolttimo BETA 200 retinoskooppisetit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija C * C C C C C C * Saatavana suurella paristokädensijalla X (ei mahdu ihin). Ilmoita tilauksen yhteydessä. Sisältö: BETA 200 S oftalmoskooppi, BETA 200 valojuovaretinoskooppi 1 varapoltin jokaiseen instrumenttipäähän BETA 200 S diagnostiset setit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija C C C C C C C Sisältö: BETA 200 oftalmoskooppi, BETA 200 valojuovaretinoskooppi 1 varapoltin jokaiseen instrumenttipäähän BETA 200 diagnostiset setit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkomuuntaja BETA NT ladattava kädensija BETA L ladattava kädensija C C C C C C C : Ladattavassa kädensijassa varaustilan näyttö pohjakorkissa.

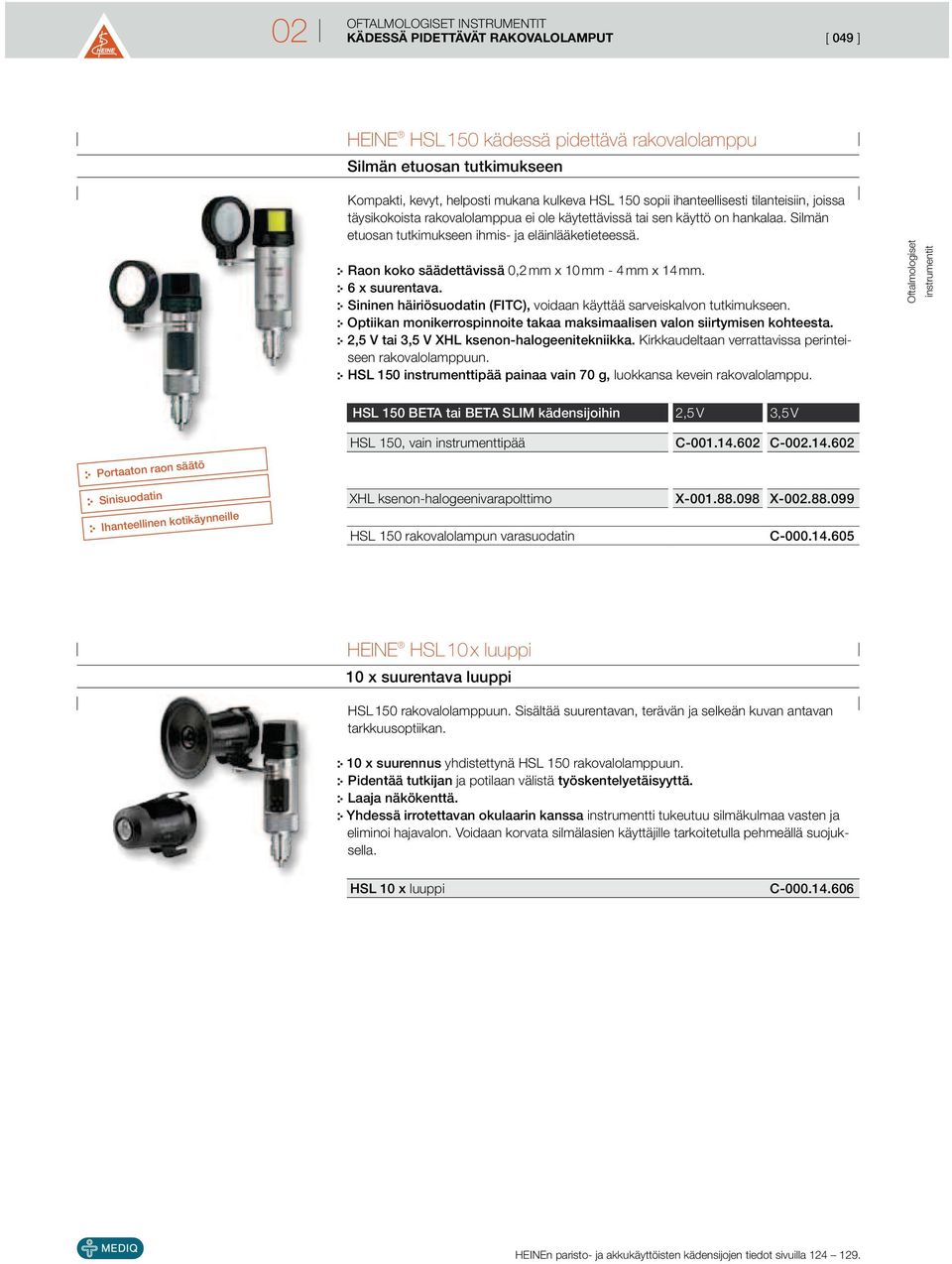

15 02 KÄDESSÄ PIDETTÄVÄT RAKOVALOLAMPUT [ 049 ] HEINE HSL 150 kädessä pidettävä rakovalolamppu Silmän etuosan tutkimukseen Kompakti, kevyt, helposti mukana kulkeva HSL 150 sopii ihanteellisesti tilanteisiin, joissa täysikokoista rakovalolamppua ei ole käytettävissä tai sen käyttö on hankalaa. Silmän etuosan tutkimukseen ihmis- ja eläinlääketieteessä. Raon koko säädettävissä 0,2 mm x 10 mm - 4 mm x 14 mm. 6 x suurentava. Sininen häiriösuodatin (FITC), voidaan käyttää sarveiskalvon tutkimukseen. Optiikan monikerrospinnoite takaa maksimaalisen valon siirtymisen kohteesta. 2,5 V tai 3,5 V XHL ksenon-halogeenitekniikka. Kirkkaudeltaan verrattavissa perinteiseen rakovalolamppuun. HSL 150 instrumenttipää painaa vain 70 g, luokkansa kevein rakovalolamppu. Oftalmologiset instrumentit HSL 150 BETA tai BETA SLIM kädensijoihin 2,5 V 3,5 V Portaaton raon säätö Sinisuodatin Ihanteellinen kotikäynneille HSL 150, vain instrumenttipää XHL ksenon-halogeenivarapolttimo HSL 150 rakovalolampun varasuodatin C C X X C HEINE HSL 10 x luuppi 10 x suurentava luuppi HSL 150 rakovalolamppuun. Sisältää suurentavan, terävän ja selkeän kuvan antavan tarkkuusoptiikan. 10 x suurennus yhdistettynä HSL 150 rakovalolamppuun. Pidentää tutkijan ja potilaan välistä työskentelyetäisyyttä. Laaja näkökenttä. Yhdessä irrotettavan okulaarin kanssa instrumentti tukeutuu silmäkulmaa vasten ja eliminoi hajavalon. Voidaan korvata silmälasien käyttäjille tarkoitetulla pehmeällä suojuksella. HSL 10 x luuppi C HEINEn paristo- ja akkukäyttöisten kädensijojen tiedot sivuilla

16 [ 050 ] 02 KÄDESSÄ PIDETTÄVÄT RAKOVALOSETIT HEINE HSL 150 kädessä pidettävät rakovalosetit Sisältö: HSL 150 kädessä pidettävä rakovalolamppu BETA SLIM kädensija (kompakti) Kädessä pidettävät rakovalosetit 2,5 V 3,5 V [ 01 ] BETA SLIM paristokädensija suojapussissa, ilman varapolttimoa [01] sama HSL 10 x luupilla ja varapolttimolla, ssa [02] C C BETA SLIM akkukädensija ja NT 300 latauslaite* ja varapolttimo, ssa sama HSL 10 x luupilla, ssa C C * NT 300 -latauslaite sis. kavennussovitteen [ 02 ] Sisältö: HSL 150 kädessä pidettävä rakovalolamppu varapolttimo BETA-kädensija (vakiokoko) Kädessä pidettävät rakovalosetit 2,5 V 3,5 V NiMH 3,5 V Li-ion BETA paristokädensija sama HSL 10 x luupilla C C BETA R ladattava kädensija pistorasialiitännällä sama HSL 10 x luupilla BETA TR ladattava kädensija ja verkkomuuntaja sama HSL 10 x luupilla BETA NT ladattava kädensija sama HSL 10 x luupilla BETA L ladattava kädensija sama HSL 10 x luupilla C C C C C C C C C C C C : Ladattavassa kädensijassa varaustilan näyttö pohjakorkissa.

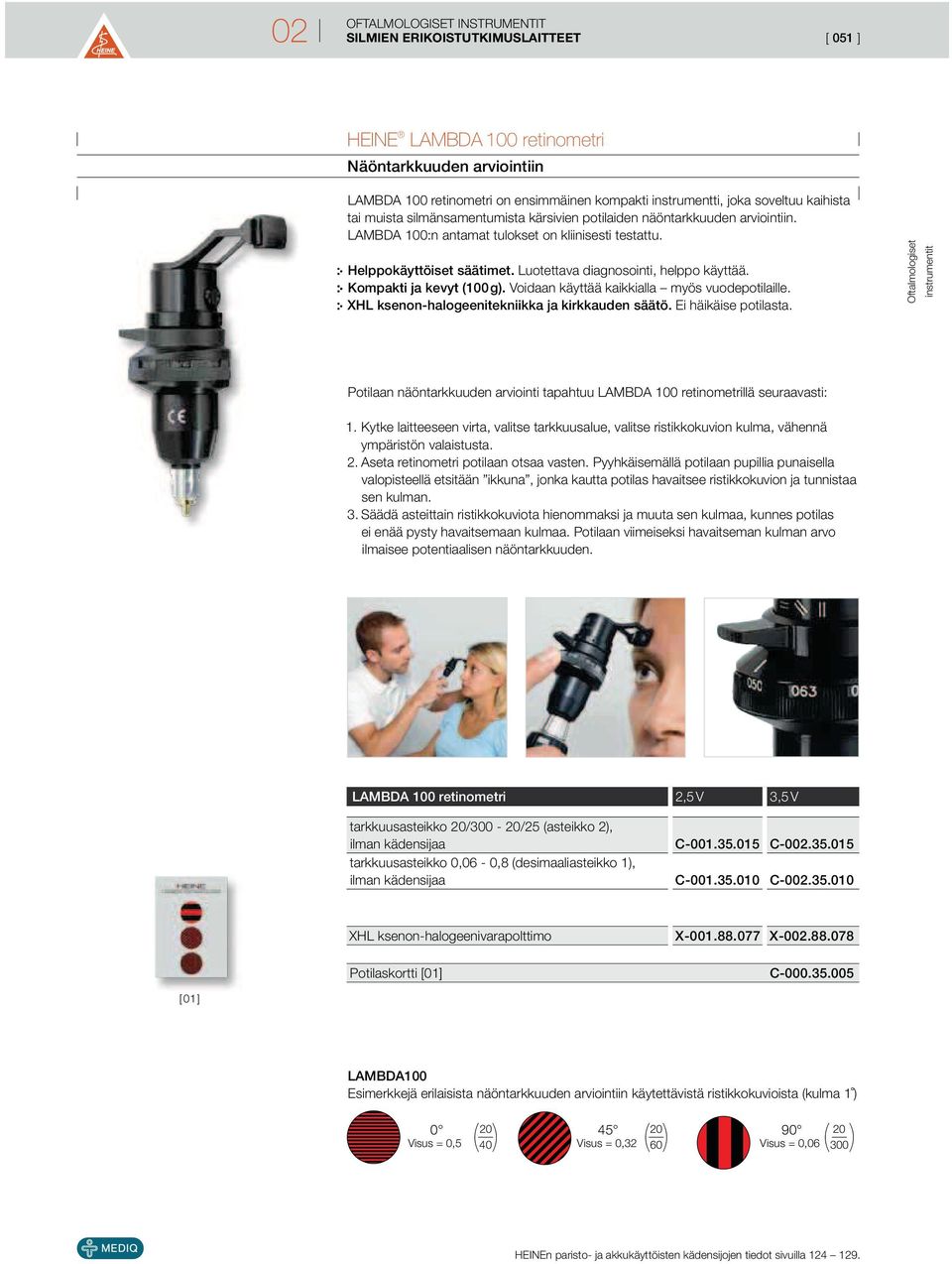

17 02 SILMIEN ERIKOISTUTKIMUSLAITTEET [ 051 ] HEINE LAMBDA 100 retinometri Näöntarkkuuden arviointiin LAMBDA 100 retinometri on ensimmäinen kompakti instrumentti, joka soveltuu kaihista tai muista silmänsamentumista kärsivien potilaiden näöntarkkuuden arviointiin. LAMBDA 100:n antamat tulokset on kliinisesti testattu. Helppokäyttöiset säätimet. Luotettava diagnosointi, helppo käyttää. Kompakti ja kevyt (100 g). Voidaan käyttää kaikkialla myös vuodepotilaille. XHL ksenon-halogeenitekniikka ja kirkkauden säätö. Ei häikäise potilasta. Oftalmologiset instrumentit Potilaan näöntarkkuuden arviointi tapahtuu LAMBDA 100 retinometrillä seuraavasti: 1. Kytke laitteeseen virta, valitse tarkkuusalue, valitse ristikkokuvion kulma, vähennä ympäristön valaistusta. 2. Aseta retinometri potilaan otsaa vasten. Pyyhkäisemällä potilaan pupillia punaisella valopisteellä etsitään ikkuna, jonka kautta potilas havaitsee ristikkokuvion ja tunnistaa sen kulman. 3. Säädä asteittain ristikkokuviota hienommaksi ja muuta sen kulmaa, kunnes potilas ei enää pysty havaitsemaan kulmaa. Potilaan viimeiseksi havaitseman kulman arvo ilmaisee potentiaalisen näöntarkkuuden. LAMBDA 100 retinometri 2,5 V 3,5 V tarkkuusasteikko 20/300-20/25 (asteikko 2), ilman kädensijaa tarkkuusasteikko 0,06-0,8 (desimaaliasteikko 1), ilman kädensijaa C C C C XHL ksenon-halogeenivarapolttimo Potilaskortti [01] X X C [ 01 ] LAMBDA100 Esimerkkejä erilaisista näöntarkkuuden arviointiin käytettävistä ristikkokuvioista (kulma 1 ) 0 Visus = 0, ( 40 ) Visus = 0, ( 60 ) 20 Visus = 0,06( 300 ) HEINEn paristo- ja akkukäyttöisten kädensijojen tiedot sivuilla

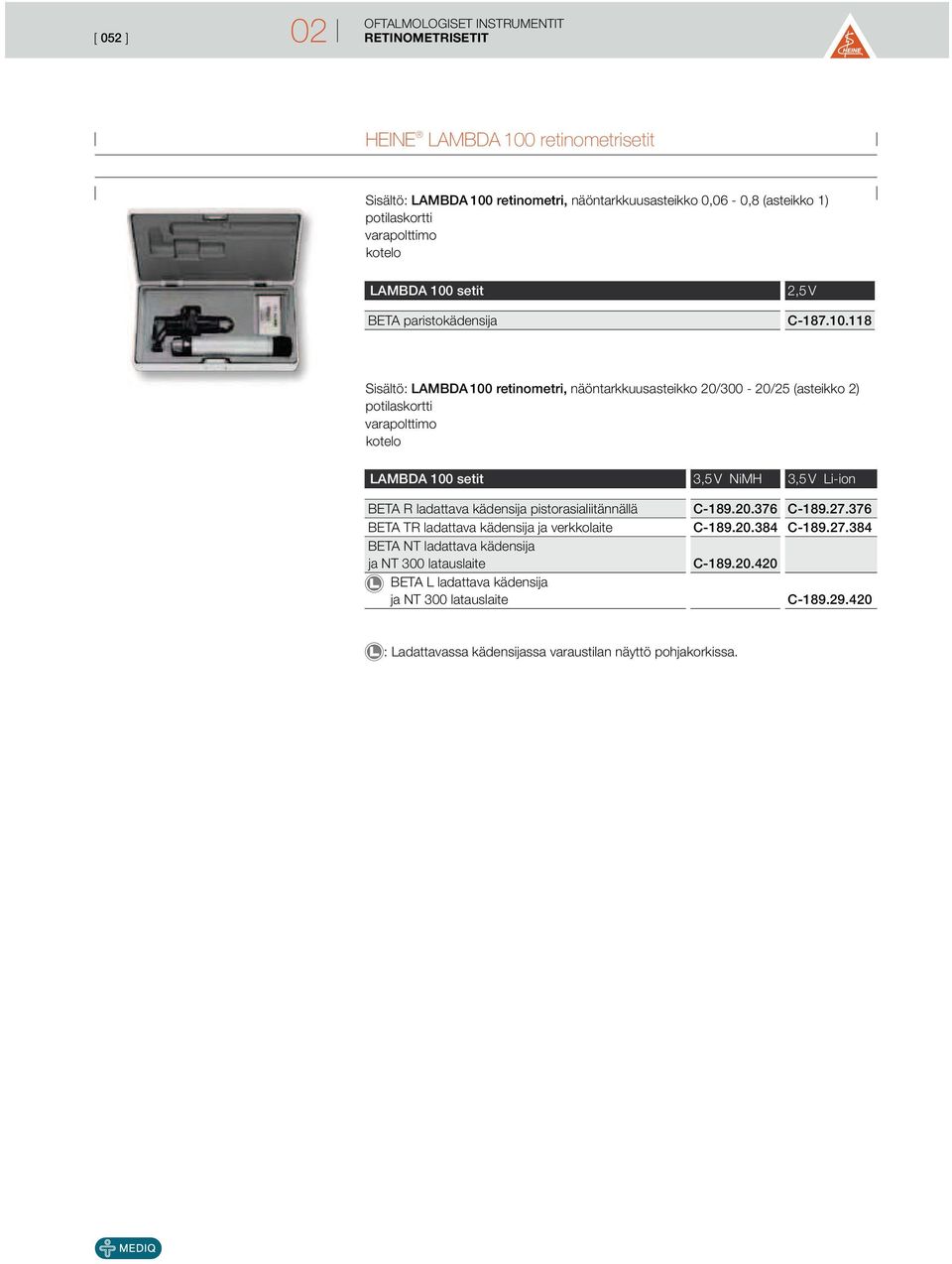

18 [ 052 ] 02 RETINOMETRISETIT HEINE LAMBDA 100 retinometrisetit Sisältö: LAMBDA 100 retinometri, näöntarkkuusasteikko 0,06-0,8 (asteikko 1) potilaskortti varapolttimo LAMBDA 100 setit BETA paristokädensija 2,5 V C Sisältö: LAMBDA 100 retinometri, näöntarkkuusasteikko 20/300-20/25 (asteikko 2) potilaskortti varapolttimo LAMBDA 100 setit 3,5 V NiMH 3,5 V Li-ion BETA R ladattava kädensija pistorasialiitännällä BETA TR ladattava kädensija ja verkkolaite BETA NT ladattava kädensija BETA L ladattava kädensija C C C C C C : Ladattavassa kädensijassa varaustilan näyttö pohjakorkissa.

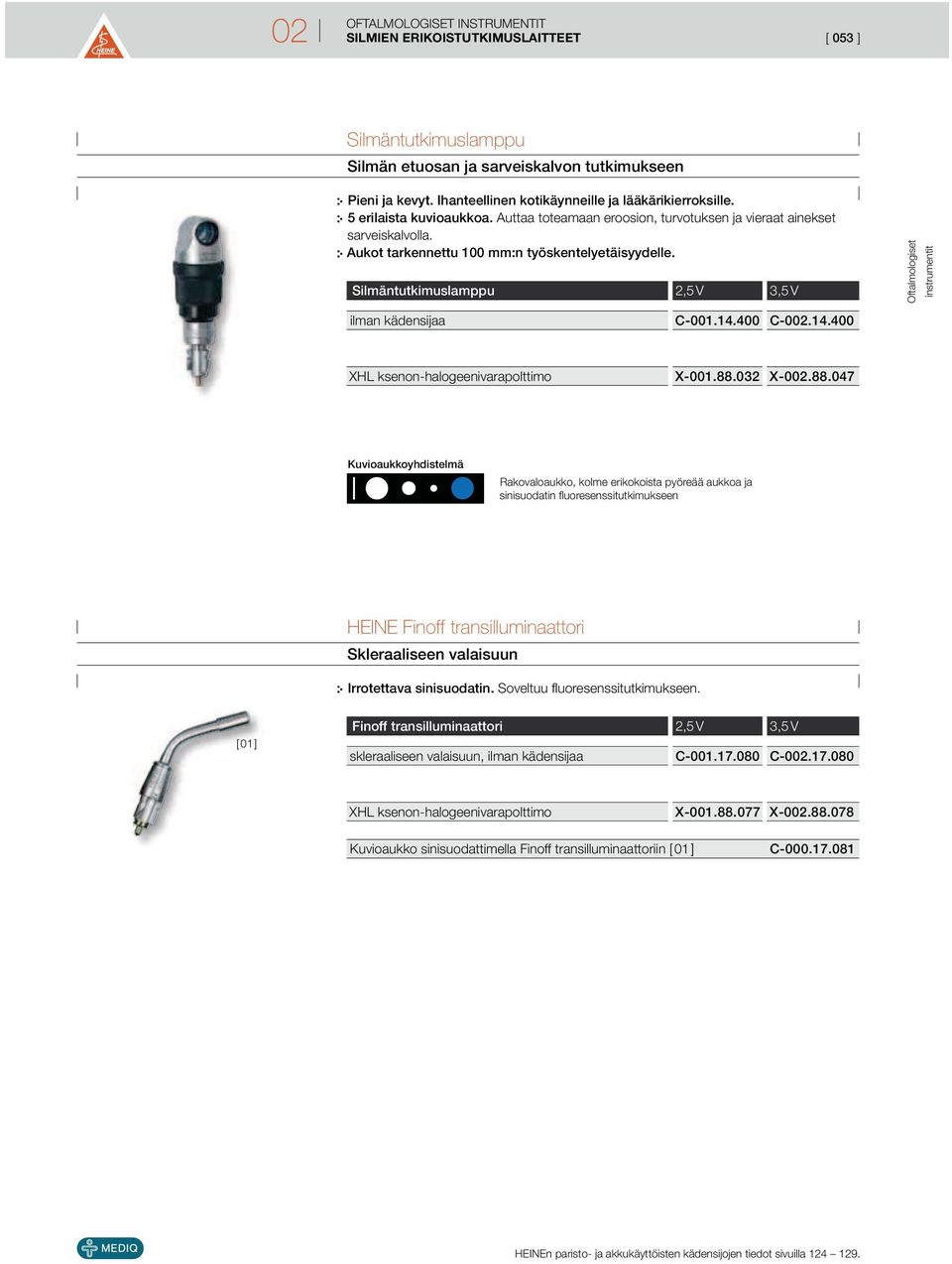

19 02 SILMIEN ERIKOISTUTKIMUSLAITTEET [ 053 ] Silmäntutkimuslamppu Silmän etuosan ja sarveiskalvon tutkimukseen Pieni ja kevyt. Ihanteellinen kotikäynneille ja lääkärikierroksille. 5 erilaista kuvioaukkoa. Auttaa toteamaan eroosion, turvotuksen ja vieraat ainekset sarveiskalvolla. Aukot tarkennettu 100 mm:n työskentelyetäisyydelle. Silmäntutkimuslamppu 2,5 V 3,5 V Oftalmologiset instrumentit ilman kädensijaa C C XHL ksenon-halogeenivarapolttimo X X Kuvioaukkoyhdistelmä Rakovaloaukko, kolme erikokoista pyöreää aukkoa ja sinisuodatin fluoresenssitutkimukseen HEINE Finoff transilluminaattori Skleraaliseen valaisuun Irrotettava sinisuodatin. Soveltuu fluoresenssitutkimukseen. [ 01 ] Finoff transilluminaattori 2,5 V 3,5 V skleraaliseen valaisuun, ilman kädensijaa C C XHL ksenon-halogeenivarapolttimo X X Kuvioaukko sinisuodattimella Finoff transilluminaattoriin [ 01 ] C HEINEn paristo- ja akkukäyttöisten kädensijojen tiedot sivuilla

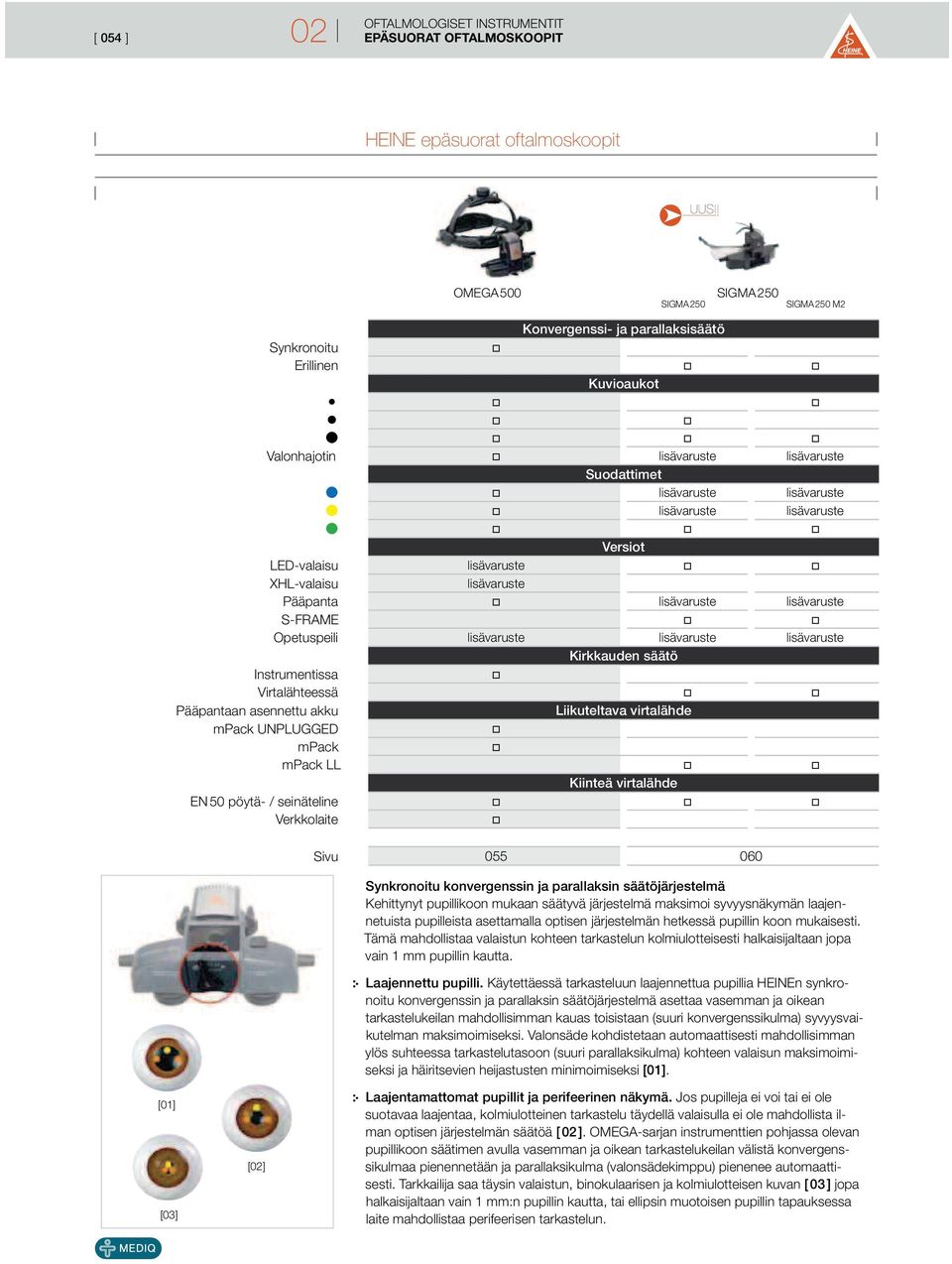

20 [ 054 ] 02 EPÄSUORAT OFTALMOSKOOPIT HEINE epäsuorat oftalmoskoopit UUSI OMEGA 500 SIGMA 250 SIGMA 250 SIGMA 250 M2 Konvergenssi- ja parallaksisäätö Synkronoitu Erillinen Kuvioaukot Valonhajotin lisävaruste lisävaruste Suodattimet lisävaruste lisävaruste lisävaruste lisävaruste Versiot LED-valaisu lisävaruste XHL-valaisu lisävaruste Pääpanta lisävaruste lisävaruste S-FRAME Opetuspeili lisävaruste lisävaruste lisävaruste Kirkkauden säätö Instrumentissa Virtalähteessä Pääpantaan asennettu akku Liikuteltava virtalähde mpack UNPLUGGED mpack mpack LL Kiinteä virtalähde EN 50 pöytä- / seinäteline Verkkolaite Sivu Synkronoitu konvergenssin ja parallaksin säätöjärjestelmä Kehittynyt pupillikoon mukaan säätyvä järjestelmä maksimoi syvyysnäkymän laajennetuista pupilleista asettamalla optisen järjestelmän hetkessä pupillin koon mukaisesti. Tämä mahdollistaa valaistun kohteen tarkastelun kolmiulotteisesti halkaisijaltaan jopa vain 1 mm pupillin kautta. Laajennettu pupilli. Käytettäessä tarkasteluun laajennettua pupillia HEINEn synkronoitu konvergenssin ja parallaksin säätöjärjestelmä asettaa vasemman ja oikean tar kastelukeilan mahdollisimman kauas toisistaan (suuri konvergenssikulma) syvyysvaikutelman maksimoimiseksi. Valonsäde kohdistetaan automaattisesti mahdollisimman ylös suhteessa tarkastelutasoon (suuri parallaksikulma) kohteen valaisun maksimoimiseksi ja häiritsevien heijastusten minimoimiseksi [01]. [01] [03] [02] Laajentamattomat pupillit ja perifeerinen näkymä. Jos pupilleja ei voi tai ei ole suotavaa laajentaa, kolmiulotteinen tarkastelu täydellä valaisulla ei ole mahdollista ilman optisen järjestelmän säätöä [ 02 ]. OMEGA-sarjan instrumenttien pohjassa olevan pupillikoon säätimen avulla vasemman ja oikean tarkastelukeilan välistä konvergenssikulmaa pienennetään ja parallaksikulma (valonsädekimppu) pienenee automaattisesti. Tarkkailija saa täysin valaistun, binokulaarisen ja kolmiulotteisen kuvan [ 03 ] jopa halkaisijaltaan vain 1 mm:n pupillin kautta, tai ellipsin muotoisen pupillin tapauksessa laite mahdollistaa perifeerisen tarkastelun.

21 02 EPÄSUORAT OFTALMOSKOOPIT [ 055 ] HEINE OMEGA 500 binokulaarinen epäsuora oftalmoskooppi Laadukas LED- tai XHL ksenon-halogeenivalaisu XHL ksenon-halogeenitekniikka ja täydellinen värintoisto ovat tehneet OMEGA 500:sta alan standardin luotettavuuden ja toimivuuden suhteen. Ainutlaatuinen synkronoitu konvergenssi- ja parallaksisäätö tuottaa huippulaatuisen, stereoskooppisen kuvan silmänpohjasta pupillikoosta riippumatta. Tarkka tarkasteluja valaisuoptiikan valinta pienellä pupillikoolla, jopa vain 1,0 mm. Erinomainen optinen suorituskyky monikerrospinnoitetun valaisujärjestelmän ansiosta. Tarkka valaisun pystykohdistus tarkastelusäteen kanssa minimoi heijastumat. Koska optiikka on asennettu alumiiniseen runkoon, OMEGA 500 on tukeva, pitkäikäinen ja taatusti pölytiivis. HC 50 L pääpantavalonsäädin toimii sekä LED-valolla että XHL ksenon-halogeenivalolla. Oftalmologiset instrumentit LED- tai XHL-tekniikka Ainutlaatuinen synkr. säätö Pölytiivis Tekniset tiedot: Kuvioaukot ja suotimet: Voidaan lukita haluttuun asentoon. Säätövivut: Sisältävät kitkakytkimen (turvakytkimen) mekanismin suojaamiseksi väkisin säädöltä sen ollessa lukittuna. Suurempi pupillivälialue: mm. Pehmeät säätimet: Kaikissa tärkeimmissä säätimissä on pehmeä kosketuspinta, joka mahdollistaa tarkan ja varman säädön. Intensiteetti Pisteen Ø Erillinen valonsäteen hienosäätö ± 4 synkronoidun konvergenssi- ja parallaksisäädön lisäksi. HEINE-valonhajotin, 3 kuvioaukkokokoa: pieni, keskisuuri ja suuri. 3 suodinta: punaisuudenpoisto-, sinija keltasuotimet. Synkronoitu konvergenssija parallaksisäätö. Lisävarusteena saatava HEINE-valonhajotin tuottaa pehmeän valon, joka helpottaa tutkimusta sekä vähentää häikäisyä ja heijastuksia, mutta ei heikennä valotehoa. Voidaan käyttää kaikkien suotimien kanssa. HEINE OMEGA 500 LED-tekniikalla: LED nyt HEINE-laadulla. Hienostunut LED HQ -järjestelmä mahdollistaa pidemmän toimintaajan, tarkan himmennettävyyden ja erinomaisen värintoiston. LEDin lämmonhallinta laadukkailla lämpöä johtavilla materiaaleilla, kuten kupari, takaa tasaisen valotehon LEDin koko tunnin käyttöiän ajan. Uusimman sukupolven LED-valaisujärjestelmä tuottaa täysin homogeenisen, tasaisen valaisun ja jopa 100 % enemmän valoa kuin XHL-tekniikka. Värintoistoindeksi CRI (maksimiarvo 100) ilmaisee, miten tarkasti värit toistuvat päivänvaloon verrattuna. OMEGA 500:n tekniset tiedot mahdollistavat tarkan diagnosoinnin: värilämpötila 4000 K, CRI-arvo > 90. HC 50 L -valonsäädin mahdollistaa kirkkauden tarkan säädön erityisesti pienillä valotehoilla. Voit muuntaa XHL ksenon-halogeeni OMEGA 500:n LED-versioksi: Päivityssarjan avulla OMEGA 500 voidaan helposti ja nopeasti muuttaa uuden tekniikan mukaiseksi.
