Enervent Premium ja Superior Ilmanvaihtoon integroidut lämpöpumput

Transkriptio

1 Enervent Premium ja Superior Ilmanvaihtoon integroidut lämpöpumput Fresh, hot and cool 1

2 Ilmastoinnin uusi aika Ilmastoinnin uusi aika Raikas ilma Ohjausjärjestelmä Lämmön talteenotto Tuloilman lämmitys Tuloilman viilennys Kiertoilma Ilmanvaihto tuo raitista ilmaa makuu- ja olohuoneisiin sekä poistaa käytettyä ilmaa keittiön ja kosteiden tilojen kautta. 2 Pyörivän lämmönsiirtimen ansiosta tuloilman lämmityksen tarve on pieni. Tarvittaessa ilmanvaihtolaitteen sähkötai vesipatteri lämmittää tuloilmaa vuoden kylminä kuukausina. Jokaiseen Enervent-ilmanvaihtolaitetoimitukseen sisältyy laadukas ohjaus. Taloissa, jossa lämmitysmuoto on maalämpö voidaan tuloilman viilennykseen käyttää maalämpöpumpun viileää liuosta. Se on lähes ilmainen tapa tuloilman viilennykseen. Enervent-ilmanvaihtolaitteissa on pyö rivä lämmönsiirrin, joka on jopa tuplasti energiatehokkaampi kuin tavallinen levylämmönsiirrin. Aikoina, jolloin raitisilmalle ei ole tarvetta, järjestelmä voi hyödyntää kiertoilmaa ja tuoda näin energiansäästöä.

3 Lämmitä, jäähdytä, kuivaa ja kostuta. Kaikki talon toiminnot yhdellä järjestelmällä. Rakentaminen ja talotekniikka ovat kehittyneet muutamassa vuosikymmenessä suurin harppauksin. Aikaisempaa tiiviimpien ja paremmin eristettyjen talojen ilmanvaihdossa eivät pädekään enää vanhat hyväksi havaitut opit. Nykyaikaisen energiatehokkaan talon ainoa henkireikä onkin useimmiten ilmanvaihtolaite. Hyvin suunniteltu ilmanvaihto ja laadukkaat laitteet ovat siis paljon vartijoina. Väärin toteutetulla ilmavaihdolla tai sen huolimattomalla käytöllä voidaankin aiheuttaa niin terveydellisiä haittoja ihmisille kuin vakavia ongelmia rakenteillekin. Ei siis ole aivan yhdentekevää, minkälainen järjestelmä taloon valitaan. Mitä tiiviimpiä taloja teemme, sen tärkeämpää on ilmanvaihtojärjestelmän toimivuus. Enervent Energiaväylä pitää kaikki tilat sopivan lämpöisinä energian tarve jää vähäiseksi. Tänä päivänä rakennammekin taloja, joissa jäähdytys ja lämmitys ovat mukana ilmavaihdossa. Erillisiä raskaita lämmitysjärjestelmiä ei enää tarvita. Viihtyisän tilan tuleekin olla vuodenajasta riippumatta sopivan lämmin, äänetön ja täynnä raitista ilmaa. Energiaväyläajattelussa ei viilennetä tai lämmitetä turhaan: Auringon tuottama ylilämpö siirretään energiaväylän kautta talon viileämmälle puolelle. Olemme usein tilanteessa, jossa rakennuksen kohdistuva lämpökuorma ei jakaannu tasaisesti. Syynä voi olla esimerkiksi paahtava aurinko tai koneiden ja laitteiden tuottama lämpö. Tämä hukkalämpö on yleensä tuuletettu ulos tai jäähdytetty koneellisesti, kun samaan aikaan toisella puolella taloa on lisätty lämmitystä. Energiatehokkaassa rakennuksessa energiaa jaetaan vain tarpeen ja tilan käyttötarkoituksen mukaan. Auringosta, ihmisistä ja laitteista syntyvä hukkalämpö varastoidaan ja käytetään uudelleen. Talteen otettu energia siirretään sinne, missä sitä tarvitaan. Näin ostetun Lohkokohtaiset ilmanvaihtolaitteet kontrolloivat energiavirtoja. Lämmitys ja jäähdytys ilmalämpöpumpulla Enervent valmistaa kahta laitesarjaa, jossa ilmanvaihto ja lämmön talteenotto yhdistetään ilmalämpöpumppuun; PRO greenair HP- ja EDX-laitteet. Lämpöpumpun tuottama lämpö ja viileys jakautuvat tasaisesti koko taloon ilmanvaihtokanavien kautta. Näillä laitteilla voit hoitaa osan talon lämmitystarpeesta lisäksi saat tietenkin mukavaa viileyttä kesällä. Energiaväylä Energiatehokkaissa rakennuksissa hukka energia minimoidaan varastoimalla ja jakamalla sitä tarpeen mukaan rakennuksen eri lohkojen välillä. Kuivatus Enervent-laitteiden avulla myös kosteustaso on säädettävissä. Pakkasella poistoilmasta otetaan talteen kosteutta, jolloin huoneilma pysyy helposti hengitettävänä. Lämmin käyttövesi Ilmanvaihtolaitteen lämpöpumppuprosessista syntyvä hetkittäinen ilmainen hukkaenergia hyödynnetään käyttöveden lämmittämiseen Aqua-sarjan laitteissa. Osa kiinteistön lämpimästä käyttövedestä tuotetaan siis muutoin hukkaan menevästä energiasta. 3

4 REFERENSSIKOHDE: Harkko-omakotitalo Omakotitalo harkoista LVI-alan ammattilainen valitsi hybridilämmityksen Rakentamisen lähtökohtana oli energiatehokkuuden ja rakennuskustannuksien osalta kustannustehokkain kokonaisuus. Talotekniikan piti olla kestävää ja käyttäjälleen edullista. Lämmitys- ja ilmanvaihtoratkaisu Harkko-omakotitalo 300 m 2 1 kpl Pegasos HP Aqua ilmanvaihtolaite pyörivällä lämmönsiirtimellä ja sisäänrakennetulla poistoilmalämpöpumpulla ja kuivatustoiminnolla Lämmitystehon tarve 9,5 kw Ilmanvaihdon jäähdytysteho: Ilmanvaihdon jäähdytysteho kuivatuksella: 3,5 kw 8,7 kw OH K MH PARVEKE Mitoitusilmamäärä (jäähdytys): 290 l/s AT VH WC AULA PH MH ET MH MH KH S 4

5 Pegasos HP Aqua q v = 290 l/s Tilanne: Talvi 10 C ULKO 10 C 7 C POISTO +22 C JÄTE TULO +22 C Suodatin Puhallin Lämmin vesi Pyörivä lämmönsiirrin +3 C +/ 0 C Höyrystinpatteri +23 C Vesipatteri Aqua +29 C Kylmä vesi Kompressori Sisään puhalletaan +22 C. Vesipyttyyn menee energiaa 2436 w. Q = Lämmitysteho, s i = Ilmantiheys [kg/m 3 ), q vi,= Ilmavirta [l/s], T = Ylilämpö [ C], c pi = ilman ominaiskapasiteetti [kj/kg C] Q = s i x c pi x q vi x T = 1,2 x 1,0 x 290 l/s x (29 22) C = 2436 w Tämän talon rakentaja on ammattinsa puolesta tutustunut vuosien mittaan varsin monen uuden omakotitalon rakenne- ja talotekniikkaratkaisuihin. Myös uusimmat talotekniikkaratkaisut ja nollaenergiatalot ovat hänelle tuttuja. Rakentajaa kiinnosti kuitenkin saavuttaa energiatehokkuuden ja rakennuskustannuksien osalta kustannustehokkain kokonaisuus. Nollaenergiataloa ei lähdetty tavoittelemaan, sillä rakentaja koki, että rakennusaikana tarvittaville lisäinvestoinneille ei tule vastinetta eikä talojen toimivuudesta ole vielä riittävän pitkäaikaista kokemusta. Ison perheen yksikerroksinen talo rakennetaan itse hartiapankilla, ja talotekniikan pitää olla kestävää ja käyttäjälleen edullista. Kustannukset ja asumismukavuus edellä Oleskelutilojen suuret ikkunat varustettiin auringonsuojapinnoituksella, jotta auringon tuottama lisälämpö saadaan pysymään kohtuullisena. Tiloissa oli kuitenkin syytä varautua myös jäähdytykseen. Lämmitys- ja ilmanvaihtoratkaisua mietittiin investointi- ja käyttökustannuksia vertaillen. Lapsiperheen taloon valittiin vesikiertoinen lattialämmitys 750 litran Akvaterm-varaajalla. Varaajasta riittää lämpöä niin lattialämmityksen kuin runsaan käyttöveden tarpeisiinkin. Veden lämmittäminen tehdään vesikiertoisella varaavalla tulisijalla ja Pegasos HP Aqualla. Kaikesta muusta huolehtiikin yksi laite, Enervent Pegasos HP Aqua. Se on ilmanvaihtolaite, jossa on lämmön talteenoton lisäksi sisäänrakennettu poistoilmalämpöpumppu. Siksi sen lämmön talteenottokyky on erinomainen. Kesähelteen kosteus tuntuu tukalalta. Sisäilmaa ei tarvitse jäähdyttää paljoakaan, kun ilmaa saadaan kuivatettua ja ihminen kokee sen miellyttävänä. Pegasos HP Aqua jäähdyttää tuloilman kuivatuksen vuoksi asteeseen. Tämän jälkeen jälkilämmityspatteri lämmittää ilman takaisin asteeseen. Kosteimmillakin helteillä sisätilat pysyvät viihtyisinä ja tasalämpöisinä. Enervent-ilmanvaihto huomioi niin talon sisällä kuin ulkonakin tapahtuvat lämpötilan ja kosteuden vaihtelut. Pegasos HP Aqua -laitetta ohjaa sisäänrakennettu hiilidioksidi ja kosteusanturi. Näin esimerkiksi kuumien suihkujen jälkeen ilmanvaihto tehostuu automaattisesti. 5

6 REFERENSSIKOHDE: Vuonna 1790 rakennettu hirsitalo Yli 200-vuotiaan hirsitalon peruskorjaus Kaksisataa vuotta vanha suuri maatilan päärakennus kaipasi kipeästi energiaremonttia. Talon lämmitys oli työlästä huonekohtaisilla uuneilla, ja sähkön kulutus kipusi kylminä talvina tähtitieteelliseksi. Huoneiden lämpö ja asumismukavuus vaihteli säiden mukaan ja vedon tunne oli jatkuvasti kiusana. Lämmitys- ja ilmanvaihtoratkaisu 1 kpl Pelican eco PRO greenair HP, 1 kpl Pelican eco EDX-E Lämmitystehon tarve 10 kw 10 C (yli 10 C:n tukilämpö takoilla tai suoralla sähkölämmityksellä) Ilmanvaihdon jäähdytysteho: 9,5 kw Ilmanvaihdon jäähdytysteho 9,5 kw kuivatuksella: Mitoitusilmamäärä: 450 l/s 6

7 Pelican eco EDX-E q v = 160 l/s Tilanne: Kesä +24 C, suht. kost. 60 % RH, abs. kost. 11 g/kg POISTO +22 C +23,5 C JÄTE ULKO +24 C Sähkölämmityspatteri TULO +13 C Suodatin Puhallin Pyörivä lämmönsiirrin Höyrystinpatteri Erillinen ulkoyksikkö +22,5 C Kuumaa ilmaa ulos Kylmäaineputket Vaikka maatilan päärakennuksen energiataloudessa oli parannettavaa, tunnelma historiallisessa talossa oli kohdallaan, ja se haluttiinkin säilyttää. Vanhan hirsitalon muuttaminen tämän päivän vaatimuksiin vaatii tarkkuutta. Aikaisemmin vapaasti hengittävät tilat muuttuvat remontissa alipaineiseksi ja hyvän lopputuloksen saavuttamiseksi tulee kaikki ilmavuodot rakenteista tukkia. Höyrynsulun oikea sijainti ja sen tarkka asennus onkin ensiarvoisen tärkeää. Tätä taloa lisäeristettiin selluvillalla siellä, missä se oli mahdollista. Yläpohja eristettiin polyuretaanilevyillä, jotta huonekorkeus voitiin säilyttää remonttia edeltäneellä tasolla. Taloon vaihdettiin myös uudet ikkunat. Tasainen lämpötila ja hyvä sisäilma Asumismukavuuden kannalta olennaisin muutos oli koneellinen ilmanvaihto. Lähtökohtana ilmanvaihdon suunnittelulle oli tasainen 22 asteen sisälämpötila, ympäri vuoden. Huoneiden tuli olla myös itsenäisesti säädettävissä. Vanhoja kakluuneja haluttiin kuitenkin käyttää vielä tunnelman ja tukilämmön luojina. Koneelliseen ilmanvaihtoon siirtyminen vaati koko talon iv-kanavoinnin. Mahdollisuuksien mukaan myös kakluuneille kannattaa laittaa omat tuloilmahormit. Samalla kanavatyöllä toteutettiin taloon myös ilmalämmitys. Ilmalämmitys on loistava ratkaisu suureen taloon, jossa kaikki tilat eivät välttämättä ole jatkuvassa käytössä. Lämpöä voidaan nostaa ja laskea nopeammin kuin millään muulla järjestelmällä. Tekninen toteutus Talossa on kaksi siipeä ja kummallekin siivelle tehtiin oma järjestelmänsä. Toisessa siivessä ilmanvaihdosta huolehtii Enervent Pelican eco PRO greenair HP. Ilman erillistä ulkoyksikköä tämä laite lämmittää, jäähdyttää ja vaihtaa sisäilman. Talon aurinkoisemmalla puolella on Pelican eco EDX-E omalla ulkoyksiköllä. Tämä ratkaisu antaa taas lisätehoa niin jäähdytykseen kuin lämmitykseenkin. Ainoastaan kovimmissa pakkashuipuissa tarvitaan sähkövastuksen apua. Pakkasilla järjestelmä ottaa saunan lämmön ja kosteuden ja siirtää sen tasaisesti huoneilmaan. Näin vanhan talon parketit ja kalusteet voivat hyvin myös pakkasjakson kuivana aikana. Energiatehokkuudesta kertoo sekin, että vielä 34 asteen pakkasella ulos päästetty jäteilma on ollut greenair HP:lla 28,5 asteista. 7

8 REFERENSSIKOHDE: Elintarvikemyymälä Elintarvikemyymälän energiaremontti 1979 valmistuneessa kiinteistössä Tässäkin kohteessa, niin kuin useimmissa vanhoissa myymälöissä, sisäilman laatu ja sen hallinta aiheuttivat haasteita lämmitystarpeen ja ilmankosteuden vaihteluista johtuen. Lämmitys- ja ilmanvaihtoratkaisu Enervent Pallas HP Aqua KIW kuivatustoiminnolla Mitoitusilmamäärä (jäähdytys): 2,0l/m 2 myymälätiloissa Elintarvikemyymälä 350 m 2 TUULIKAAPPI MYYMÄLÄ VARASTO 8

9 Pallas HP Aqua KI W qv = 450 l/s Tilanne: Syksy, talvi, kevät, kiertoilmatoiminto. Katso muut tilanteet s. 13 POISTO +20 C TULO +28 C Sulkupellit kiinni Suodatin Puhallin Lämmin vesi Pyörivä lämmönsiirrin Höyrystinpatteri Vesipatteri Kylmä vesi Aqua Kompressori Kiertoilmapelti auki Vesipytty tulee mitoittaa siten, että sinne voi ajaa tarpeeksi energiaa pankkiin käyttöajan ulkopuolista aikaa (esim. yöaikaa) varten. Vuonna 1979 valmistuneessa elintarvikemyymälssä tuloilma oli otettu suoraan ulkoa pelkällä lämmityksellä ja kosteutta myymälään pääsi myös asiakasvirtojen mukana ovesta. Myös ovettomat kylmäkaapit kuluttivat kohtuuttomasti energiaa. Pelkkä kylmälaitteiden muuttaminen ovellisiksi ei kuitenkaan onnistu, sillä avoimet kylmäkalusteet ovat kuivattaneet ja jäähdyttäneet sisäilmaa. Ilman sisäilman kuivatusta hellekesän kosteus on tiivistynyt lasiovien pintoihin, haitannut kaupankäyntiä ja muodostanut jopa liukastumisriskin. Korkea ilmankosteus on vaikuttanut myös henkilöstön jaksamiseen sekä kuivatuotteiden laatuun. Enervent laittoi kaiken hyvän samaan pakettiin. Enervent Pallas HP Aqua KI W huolehtii ilmanvaihdosta, lämmön talteenotosta ja sisäilman jäähdytyksestä, kuivatuksesta ja lämmityksestä. Lämmön talteenoton vuosihyötysuhde nousee yli 90 prosenttiin. Kylmälaitteiden muuttaminen ovellisiksi on yksi tehokkaimmista keinoista vaikuttaa elintarvikemyymälän energiankulutukseen, jolloin energiankulutus vähenee jopa 65 prosenttia. Ovien myötä tulleeseen kosteuskuormitukseen varauduttiin uudistamalla ilmanvaihtojärjestelmä. Kuivatuksella varustettu Enervent Pallas Aqua on sopiva ratkaisu, sillä sen avulla sisäilmasta saadaan talteen mahdollisimman paljon lämpöenergiaa. Laitteessa on mekaanisen lämmön talteenoton lisäksi sisäänrakennettu poistoilmalämpöpumppu. Hellekausina lämpöpumpun avulla jäädytetään ja kuivatetaan sisäilma asteiseksi. Sen jälkeen ilma lämmitetään jälkilämmityspatterilla säiliöön varautuneella energialla takaisin miellyttävään asteeseen. Energiansäästöä lisää se, että ilmanvaihtoa voidaan ajaa kokonaan kiertoilmalla silloin kun kauppa on suljettu. CO 2 -ohjaus tunnistaa raitisilmatarpeen ja lisää sen jakelua esimerkiksi työpäivän alkaessa. Järjestelmän toimintaa voidaan seurata ja ohjata Enerventin kehittämän selkeän eair-netti sovelluksen avulla. Myymälä pysyy kaikilla säillä tasalämpöisenä, tuotteet säilyvät ja ihmiset viihtyvät. 9

10 REFERENSSIKOHDE: Judosali Teollisuushallista judosali Judokat tarvitsivat kipeästi lisää harjoitustilaa ja judoseura päätti muuttaa vanhan teollisuushallin harjoitustilaksi. Vanhan teollisuushallin käyttötarkoituksen muuttaminen judosaliksi vaatikin hyvää yhteysymmärrystä rakennustarkastajan kanssa. Lämmitys- ja ilmanvaihtoratkaisu 1 kpl Pegasos HP Aqua KIW 1 kpl Pelican PRO greenair HP Judosali 245 m 2 WC SUIHKUKAAPIT WC PH/N TATAMI PH/M ETEINEN 10

11 Pegasos HP Aqua qv = 450 l/s Tilanne: Talvi 10 C ULKO 10 C 7 C POISTO +22 C JÄTE TULO +22 C Suodatin Puhallin Lämmin vesi Pyörivä lämmönsiirrin +3 C +/ 0 C Höyrystinpatteri +23 C Vesipatteri Kylmä vesi Aqua +29 C Kompressori Sisään puhalletaan +22 C. Vesipyttyyn menee energiaa 2436 w. Q = Lämmitysteho, s i = Ilmantiheys [kg/m 3 ), q vi,= Ilmavirta [l/s], T = Ylilämpö [ C], c pi = ilman ominaiskapasiteetti [kj/kg C] Q = s i x c pi x q vi x T = 1,2 x 1,0 x 290 l/s x (29 22) C = 2436 w Vuonna 1985 valmistunut rakennus oli rakenteiltaan tarkoitettu puolilämpimäksi tilaksi, joten eristys oli sen mukainen. Halli oli viimeiset vuodet toiminut varastona, eikä siinä ollut kunnollista ilmanvaihtoa. Haastavaksi projektin tekivät liikuntatiloja koskevat ilmanvaihtomääräykset, joiden mukaan ilmamäärän tulee olla vähintään kymmenen litraa sekunnissa per henkilö. Sali on mitoitettu kolmellekymmenelle hengelle. Judosalin lämmitys ja ilmanvaihto Jotta judosaliin saadaan mahdollisimman hyvä ilma, päätettiin salin ilmanvaihtoa säätää hiilidioksidi- ja kosteusantureiden avulla. Ilmanvaihdon ohjaus tapahtuu pääsääntöisesti kello-ohjauksella harjoituskalenterin mukaan. Saliin ohjataan raitista ilmaan vain silloin, kun se on harjoituskäytössä. Muina aikoina järjestelmä kierrättää vain sisäilmaa ja säästää näin energiaa. Järjestelmään asennettiin myös anturi, joka havaitsee harjoittelun alkaneen vakioharjoitusaikojen ulkopuolella. Mahdollisimman energiatehokas ratkaisu saavutettiin kahdella erikokoisella ilmanvaihtolaitteella. Niissä molemmissa on sisään rakennettu poistoilmalämpöpumppu. Näiden lisäksi saliin laitettiin kaksi split-tyyppistä ilmalämpöpumppua. Lämmönjako harjoitussaliin toteutettiin ilmanvaihtokanavilla, sillä hallissa olevaa lattialämmitysputkistoa ei voitu käyttää paksujen judomattojen takia. Suihkutiloissa lattialämmitys jätettiin huolehtimaan peruslämmöstä. Judokat tuottavat harjoitellessaan paljon lämpöä, joten hallia pitää jäähdyttää myös talvisin. Poistoilmalämpöpumpuilla saadaan ylilämpö talteen, ja se voidaan käyttää rakennuksen lämmittämiseen, kun se on tyhjillään. Myös käyttöveden lämmittämiseen käytetään yli jäänyttä lämpöä. Tämä tila vie sitä vähemmän energiaa, mitä enemmän sillä on aktiivisia käyttäjiä. 11

12 REFERENSSIKOHDE: Teollisuushalli Tuotanto- ja toimistotilaa muuttuviin tarpeisiin Toimitilatarpeen kasvaessa metallialan yritys päätti rakennuttaa kokonaan uuden kiinteistön vanhan toimitilan viereen. Lämmitys- ja ilmanvaihtoratkaisu Teollisuushalli 1500 m 2 4 kpl Pallas HP Aqua KI W kuivatustoiminnolla, 1 kpl Pegasos HP Aqua W kuivatustoiminnolla Tukilämmitys kaukolämpö Lämmitystehon tarve: 53 kw Ilmanvaihdon jäähdytysteho: 27 kw Mitoitusilmamäärä (jäähdytys): 2790 l/s WC KONEISTAMO WC SIIV. KONEH. WC SUIHKU PUKUH. ET KONEH. TOIMISTO TOIMISTO TOIMISTO NEUV./ TAUKOTILA TOIMISTO AVO- KONTTORI TAUKO- TILA/ KEITTIÖ 12

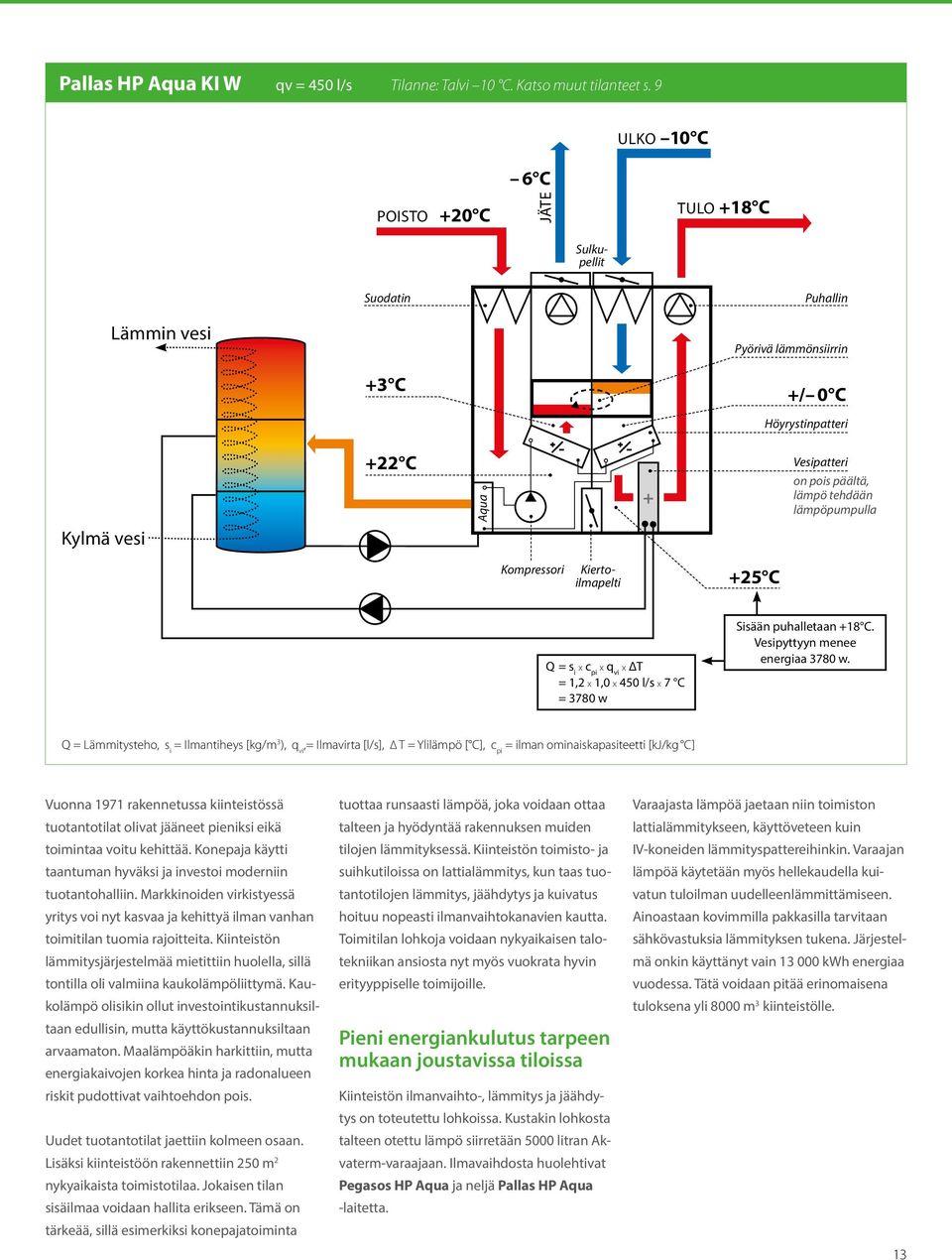

13 Pallas HP Aqua KI W qv = 450 l/s Tilanne: Talvi 10 C. Katso muut tilanteet s. 9 ULKO 10 C 6 C POISTO +20 C JÄTE TULO +18 C Kiertoilmapelti Sulkupellit Suodatin Puhallin Lämmin vesi Pyörivä lämmönsiirrin +3 C +/ 0 C Höyrystinpatteri +22 C Aqua Vesipatteri on pois päältä, lämpö tehdään lämpöpumpulla Kylmä vesi Kompressori +25 C Q = s i x c pi x q vi x T = 1,2 x 1,0 x 450 l/s x 7 C = 3780 w Sisään puhalletaan +18 C. Vesipyttyyn menee energiaa 3780 w. Q = Lämmitysteho, s i = Ilmantiheys [kg/m 3 ), q vi,= Ilmavirta [l/s], T = Ylilämpö [ C], c pi = ilman ominaiskapasiteetti [kj/kg C] Vuonna 1971 rakennetussa kiinteistössä tuotantotilat olivat jääneet pieniksi eikä toimintaa voitu kehittää. Konepaja käytti taantuman hyväksi ja investoi moderniin tuotantohalliin. Markkinoiden virkistyessä yritys voi nyt kasvaa ja kehittyä ilman vanhan toimitilan tuomia rajoitteita. Kiinteistön lämmitysjärjestelmää mietittiin huolella, sillä tontilla oli valmiina kaukolämpöliittymä. Kaukolämpö olisikin ollut investointikustannuksiltaan edullisin, mutta käyttökustannuksiltaan arvaamaton. Maalämpöäkin harkittiin, mutta energiakaivojen korkea hinta ja radonalueen riskit pudottivat vaihtoehdon pois. Uudet tuotantotilat jaettiin kolmeen osaan. Lisäksi kiinteistöön rakennettiin 250 m 2 nykyaikaista toimistotilaa. Jokaisen tilan sisäilmaa voidaan hallita erikseen. Tämä on tärkeää, sillä esimerkiksi konepajatoiminta tuottaa runsaasti lämpöä, joka voidaan ottaa talteen ja hyödyntää rakennuksen muiden tilojen lämmityksessä. Kiinteistön toimisto- ja suihkutiloissa on lattialämmitys, kun taas tuotantotilojen lämmitys, jäähdytys ja kuivatus hoituu nopeasti ilmanvaihtokanavien kautta. Toimitilan lohkoja voidaan nykyaikaisen talotekniikan ansiosta nyt myös vuokrata hyvin erityyppiselle toimijoille. Pieni energiankulutus tarpeen mukaan joustavissa tiloissa Kiinteistön ilmanvaihto-, lämmitys ja jäähdytys on toteutettu lohkoissa. Kustakin lohkosta talteen otettu lämpö siirretään 5000 litran Akvaterm-varaajaan. Ilmavaihdosta huolehtivat Pegasos HP Aqua ja neljä Pallas HP Aqua -laitetta. Varaajasta lämpöä jaetaan niin toimiston lattialämmitykseen, käyttöveteen kuin IV-koneiden lämmityspattereihinkin. Varaajan lämpöä käytetään myös hellekaudella kuivatun tuloilman uudelleenlämmittämiseen. Ainoastaan kovimmilla pakkasilla tarvitaan sähkövastuksia lämmityksen tukena. Järjestelmä onkin käyttänyt vain kwh energiaa vuodessa. Tätä voidaan pitää erinomaisena tuloksena yli 8000 m 3 kiinteistölle. 13

14 REFERENSSIKOHDE: Kerrostalo Energiaväylä kerrostalossa Talon sisäinen energian jakelu tasaa huoneistojen lämpötilaeron. Rappukohtainen ilmanvaihtolaite Talon eteläpääty pysyy miellyttävän viileänä kun auringon tuottama ylilämpö siirretään energiaväylän kautta talon toiselle puolelle X Pallas HP GLTO 550 l/s normimitoitus, 715 l/s tehostus

15 Jäteilma asunnosta Jäteilma liikehuoneistosta Raitisilma / ulkoilma Suihku / lämmin käyttövesi Tilanne eri vuodenaikoina Kesätilanne: Talvitilanne: Tuloilma on viileää ja kuivaa. Ylilämpö käytetään lämpimään veteen. Tuloilma on lämmintä, ilmanvaihdon lämpöhäviö on minimaalinen. Lämpöpumpun ylilämpö käytetään lämpimän veteen. Asunto Asunto Asunto Raitisilma / ulkoilma Poistoilma asunnosta Asunto Tuloilma asuntoon Kauppa Kaupalla on oma Energiaväyläkone Lämmityksen, jäähdytyksen ja sisäilman kuivatuksen tarpeet vaihtelevat kerrostalossa eri tilojen välillä jopa samana vuodenaikana. Jo varhain keväällä aurinkoisella sivustalla voidaan tarvita jäähdytystä, kun varjoisella puolella vielä eletään täyttä lämmityskautta. Näiden lämpötilaerojen tasaaminen onkin asumismukavuuden ja energiatehokkuuden kannalta merkittäviä tekijöitä tämän päivän rakentamisessa. Käytännössä rakennus jaetaan useampaan lohkoon, joista jokaiselle suunnitellaan oma ilmanvaihtonsa. Ylijäävä energia otetaan talteen ja ohjataan energiaväylää pitkin talon yhteiseen energiatankkiin. Tankista jaetaan jo kerran hankittua energiaa uudelleen rakennuksen viileämpiin lohkoihin. Ylilämmön lisäksi myös alilämpö saadaan ilmalämpöpumppujen avulla talteen ja voidaan hyödyntää tilojen jäähdyttämisessä. Elitarvikemyymälä jakaa energiaa asukkaille Esimerkiksi käy energiaväylän hyödyntäminen kerrostalossa, jonka katutasossa on elintarvikemyymälä. Tavanomaisessa ratkaisussa myymälän ilmanvaihto ja kaupan kylmäkoneet toteutetaan omana kokonaisuutenaan, kun taas asunnoissa on oma ilmanvaihtonsa. Totutussa ratkaisussa kauppa on saattanut muodostaa merkittävän lisäkustannuksen taloyhtiölle ja asukkaille. Energiaväylän avulla kaupan laitteiden tuottama ylilämpö otetaan talteen. Näin asukkaiden käyttämä vesi lämpenee suuren osan vuodesta kiinteistön sisäisellä kierrätysenergialla. 15

16 Enervent eair Enervent eair Enervent eair on sijoitus ylelliseen mukavuuteen. Se on johtava ratkaisu niin ilmanvaihdon laadussa kuin käyttömukavuudessakin. Enervent-ilmanvaihto on investointi terveyteen, energiatehokkuuteen ja arvonsa säilyttävään kotiin. Huippuluokan teknologiaa Enervent eair on älykäs ohjain. Kaikki ilmanvaihdon säädöt tapahtuvat mukavasti ipadia muistuttavan langattoman kosketusnäytöllisen ohjaimen avulla. Ylivoimaiset ominaisuudet ovat nyt näyttävästi sormenpäiden ulottuvilla. Yksinkertainen käyttöliittymä Visuaalisesti selkeällä ja helppokäyttöisellä kosketusnäytöllä hallitset kodin ilmanvaihtoa tilanneohjaukseen perustuvan logiikan avulla. Tilanneohjaus Helppo tilanneohjaus perustuu käyttötilanteisiin, jotka kattavat kaikki kodin tarpeet. Aktivoit toiminnot koskettamalla haluamaasi symbolia. Siinä kaikki! Käyttötilanteet: Kotona, Poissa, Ylipaineistus (takkakytkin), Tehostus, Vaimennus ja Tehostettu lämmitys/jäähdytys. Muut käytännölliset toiminnot Uudella Eco -energiansäästötilalla pienennät energiankulutusta sallimalla ilmanvaihtolaitteen mm. reagoida hitaammin lämpötilamuutoksiin. Ohjaimen ajastustoiminto on monipuolinen ja ohjain antaa ennakkoon ilmoituksen seuraavasta ohjelmoidusta tapahtumasta. Ilmanvaihtojärjestelmän tekemiä lukuisia mittauksia voi seurata Mittaukset -valikosta. Mittatiedot esitetään sekä numeroina että käyrinä ja ne voi halutessa viedä omalle tietokoneelle. Talo hallinnassa Tarvittaessa voit asentaa kaksikin ohjainta, esimerkiksi eri kerroksiin. Ne latautuvat seinätelineissään tai verkkolaturilla. Verkkovirrasta irrotettuna akun käyttöaika on 8 tuntia. Set-up Wizard toimintavalmis kuin taikaiskusta Asennus ja käyttöönotto on tehty erittäin helpoksi ja nopeaksi Set-up Wizard käyttöönottosovelluksen avulla. Kosketusnäyttö antaa asentajalle ohjeet ja varmistaa, että kaikki vaiheet käydään läpi ja asennus on onnistunut. Etähallinta eair Web Ilmanvaihtolaitetta voi käyttää ohjainpaneelin lisäksi myös internetin välityksellä yhtä visuaalisesti selkeällä ja helppokäyttöisellä eair web -verkkokäyttöliittymällä. eair web -käyttöoikeus sisältyy laitetoimitukseen. Väylä ohjaus luodaan joko Ethernet tai Modbus RTU-väylällä. Väyläohjaus Väyläohjaus luodaan joko Ethernet tai Modbus RTU -väylällä. 16

17 Enervent eair web DEMO Kirja Olen kotona Eco-tila on poissa päältä HÄLYTYKSET ASETU Ohjaimen langattomuus helpottaa käyttöä Havainnollinen ja helppokäyttöinen kosketusnäyttö Valmiiden tilanneohjausten aktivointi napin painalluksella eair web-käyttöliittymä OHJAUKSEN PÄÄOMINAISUUDET Langaton kosketusnäyttö Selkeä tilanneohjaus Tiedonkeruu SetUp Wizard -asetustoiminto Kosteusohjaus Hiilidioksidiohjaus Valinnainen lämpötilan säätötapa Vakiopaineohjaus Takkakytkin Jäähdytyksen talteenotto Kesäyöjäähdytys Ajastustoiminto Kielivaihtoehdot Etähallinta IP luokitus Näyttö Mitat (lx k x s) Paino Helppo intuitiivinen graafinen käyttöliittymä Kotona, Poissa, Ylipaineistus, Tehostus, Vaimennus, Maks. lämmitys/jäähdytys Mittaustiedot säilyvät paneelissa kuukauden. Tiedot voi halutessa viedä tietokoneelle. Selkeä, opastava ja asennuksen kohta kohdalta läpivievä sovellus asentajalle. Puhaltimien ohjaus automaattisesti kosteuspitoisuuden ja valittujen raja-arvojen mukaan. Yksi sisäänrakennettu anturi vakiona. Puhaltimien ohjaus automaattisesti hiilidioksidipitoisuuden ja valittujen raja-arvojen mukaan. Anturit eivät vakiona. Lämpötilan ohjaus vakioi joko huone-, poisto- tai tuloilman lämpötilan. Huonelämpötila-anturi ei vakiona. Puhaltimien ohjaus automaattisesti kanavapaineen mukaan. Anturit eivät vakiona. Aktivoidaan ohjainpaneelista tai erillisestä painonapista. Vakiovaruste. Vakiovaruste. Vakiovaruste. 20 viikko-ohjelmaa ja 5 vuosiohjelmaa. suomi, ruotsi, englanti, saksa, ranska, belgia, italia, viro, venäjä, puola, norja Enervent eair web -pilvipalvelu IP20 3,5 TFT kosketusnäyttö 74x108x19 mm 137 g (akun kanssa) 17

18 ENERVENT-ilmanvaihtoratkaisut Enervent-ilmanvaihtoratkaisut Valitse ratkaisu ominaisuuksien mukaan Laaja valikoima Kohde ja sen asukkaiden haluama ilmanvaihtoratkaisu määrittelevät lopullisen laitemallin. Pohjoismaissa asuvien kannattaa valita tuloilman lämmitys, koska se lisää elämisen mukavuutta kovilla talvipakkasilla. Energiahukkaa on turha pelätä, koska tuloilman lämmitys on päällä vain tarvittaessa. Superior Laitteet: HP Aqua Raikas ilma Lämmön talteenotto Lämmitys ilmalämpöpumpulla Ohjausjärjestelmä Jäähdytys ilmalämpöpumpulla Lämmin käyttövesi Kuivatus Energiaväylä Kiertoilma Premium Laitteet: HP eair MDX Raikas ilma Lämmön talteenotto Lämmitys ilmalämpöpumpulla Ohjausjärjestelmä Jäähdytys ilmalämpöpumpulla Dynamic Laitteet: MDE-CG MDW-CG Raikas ilma Lämmön talteenotto Ohjausjärjestelmä Tuloilman lämmitys Tuloilman viilennys Classic Laitteet: MDE MDW eco ECE Raikas ilma Lämmön talteenotto Ohjausjärjestelmä Tuloilman lämmitys Standard Laitteet: MD eco EC Raikas ilma Lämmön talteenotto Ohjausjärjestelmä 18

19 Valintataulukko Premium- ja Superior-sarjan laitteet MDX HP Aqua Kuivatus Maks. ilmamäärä Maks. suositeltu pinta-ala lämmitys Maks. suositeltu pinta-ala jäähdytys Pandion Ei Ei ±140 l/s 120 m² 120 m² Pelican Ei tulo 170, poisto 180 l/s 160 m² 140 m² Pegasos Ei Ei ±310 l/s 300 m² 250 m² Pegasos XL ±390 l/s 350 m² 300 m² Pallas Ei ±600 l/s 550 m² 500 m² LTR-3 Ei Ei ±110 l/s 100 m² 100 m² LTR-6 Ei Ei ±190 l/s 190 m² 150 m² LTR-7 Ei Ei tulo 340, poisto 360 l/s 300 m² 250 m² LTR-7 XL Ei Ei ±390 l/s 350 m² 300 m² Jokainen Enervent-ilmanvaihtolaite on tehtaalta lähtiessään asennusvalmis. Monet työvaiheet vaativat erikoistyökaluja ja -osaamista. Enervent suosittelee, että asennustyön suorittaa LVI-alan ammattilainen. 19
