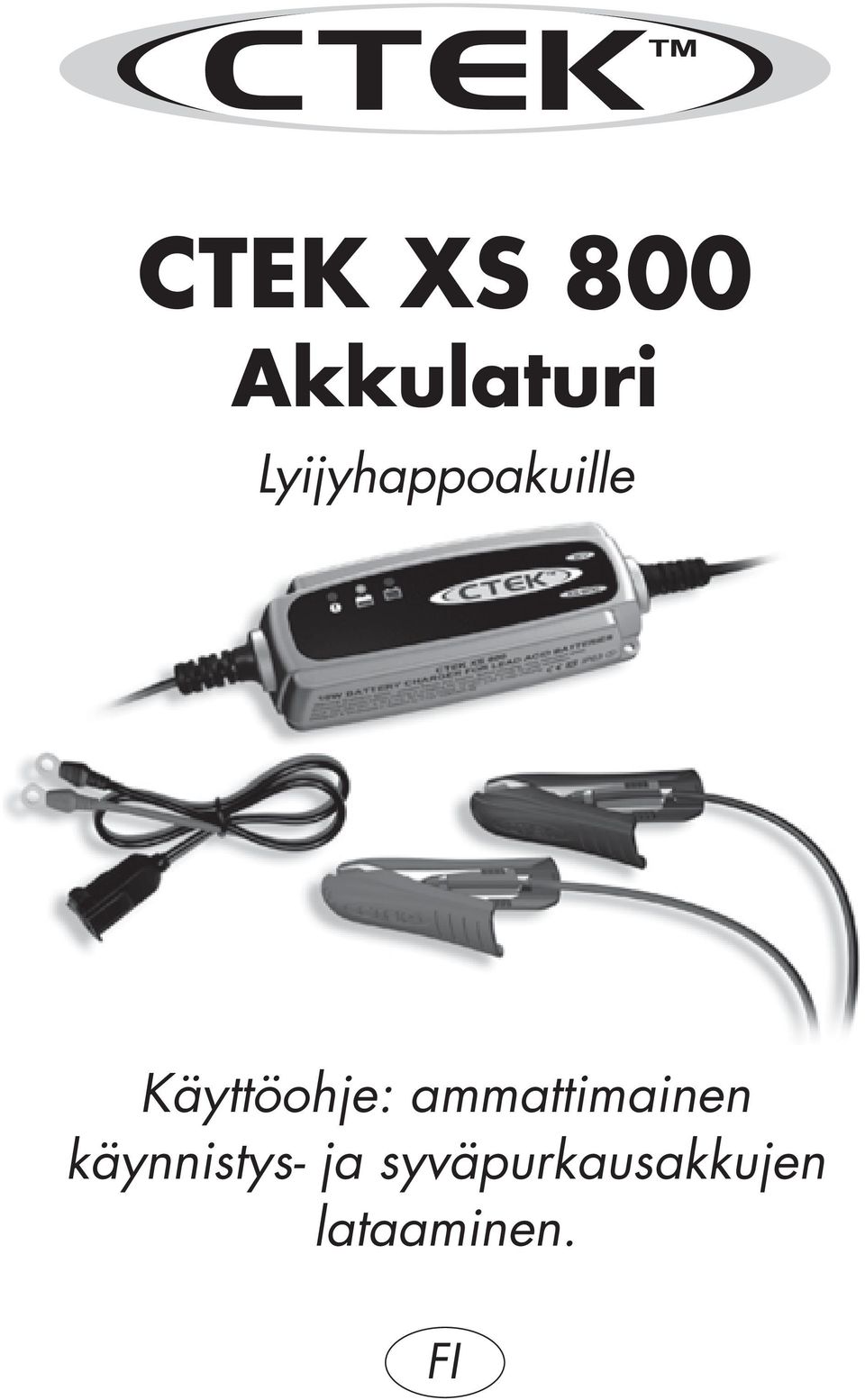

1 CTEK XS 800 Akkulaturi Lyijyhappoakuille Käyttöohje: ammattimainen käynnistys- ja syväpurkausakkujen lataaminen. FI

2 JOHDANTO Onnittelemme sinua siitä, että olet hankkinut uuden ammattikäyttöön tarkoitetun, ensiökytkentäisen CTEK XS 800-akkulaturin, jossa on akkujen pulssiylläpito. CTEK XS 800 kuuluu CTEK SWEDEN AB:n valmistamaan ammattilaislatureiden tuotesarjaan. Tuote edustaa akkulatureiden uusinta tekniikkaa. CTEK XS 800 -laturi takaa akulle mahdollisimman pitkän käyttöajan. Lue nämä käyttöohjeet ja noudata ohjeita tarkasti ennen kuin laturi otetaan käyttöön. TURVALLISUUS Laturilla voidaan ladata 12 voltin lyihyhappoakkuja, joiden kapasiteetti on 1,2-32Ah. Laturi ylläpitolataa kuitenkin jopa 100Ah:n akut. Älä käytä laturia mihinkään muuhun käyttötarkoitukseen. Käytä silmäsuojaimia ja käännä kasvot poispäin, kun kytket akun laturiin tai irrotat sen siitä. Akkuhappo on syövyttävää. Jos happoa pääsee kosketuksiin ihon tai silmien kanssa, huuhtele välittömästi runsaalla vedellä ja ota heti yhteys lääkäriin. Huolehdi siitä, että kaapelit eivät jää puristuksiin tai kosketa kuumia pintoja tai teräviä reunoja. Lataamisen aikana akku saattaa kehittää räjähtäviä kaasuja ja siksi on tärkeää välttää kipinöitä sen välittömässä läheisyydessa. Huolehdi lataamisen aikana hyvästä ilmanvaihdosta. Latauria ei saa peittää. Huolehdi siitä, että verkkosähköpistoke ei kastu. Älä koskaan lataa jäätynyttä akkua. Älä lataa viallista akkua. Älä aseta latauria akun päälle ladattaessa. Sähköverkkoliitännän täytyy täyttää kansalliset verkkovirtamääräykset. Tarkista lataurin kaapelit ennen käyttöä. Varmista, ettei kaapeleihin tai hankaussuojaan ole tullut halkeamia. Latauria ei saa käyttää, jos kaapeleissa on vaurioita. Tarkasta aina, että laturi on siirtynyt ylläpitolataustilaan ennen kuin laturi jätetään ilman valvontaa kytkettynä pitkiksi ajoiksi. Jos laturi ei ole siirtynyt ylläpitolataukseen kolmen vuorokauden kuluessa, laturissa tai akussa on vika. Silloin käyttäjän täytyy kytkeä laturi irti. Kaikki akut kuluvat loppuun ennemmin tai myöhemmin. Laturin edistyksellinen ohjauspiiri huolehtii yleensä latauksen aikana vioittuvasta akusta, mutta akkuun voi tällöin tulla tiettyjä epätavallisia vikoja. Älä jätä laturia pitkiksi ajoiksi ilman valvontaa. Asennuksen saa tehdä ainoastaan tasaiselle alustalle. Tätä laitetta eivät saa käyttää lapset tai sellaiset henkilöt, jotka eivät pysty lukemaan ja ymmärtämään käyttöohjetta, ellei heitä ole valvomassa sellainen vastuullinen henkilö, joka varmistaa sen, että he voivat käsitellä akkulaturia turvallisella tavalla. Säilytä ja käytä akkulaturia lasten ulottumattomissa ja huolehdi siitä, etteivät lapset leiki akkulaturilla.

3 AKKUTYYPIT Seuraavat suositukset ovat ohjeellisia. Noudata epäselvissä tapauksissa aina akun valmistajan antamia suosituksia. CTEK XS 800:lla voidaan ladata kaikentyyppisiä 12 voltin lyihyhappoakkuja: avoimet akut, MF-akut, AGM-akut ja useimmat geeliakut. Akut, joiden kapasiteetti on 1,2 Ah - 32Ah. Laturi ylläpitolataa kuitenkin jopa 100Ah:n akut. LATAAMINEN Laturin liittäminen akkuun, joka on autossa: 1. Sähköpistokkeen tulee olla irti pistorasiasta, kun akkukaapeleita kytketään tai irrotetaan. 2. Selvitä, mikä napa on maadoitettu (kytketty runkoon). Tavallisesti miinusnapa on maadoitettu. 3. Negatiivisesta navasta maadoitetun akun lataaminen. Kytke punainen kaapeli akun positiiviseen napaan ja kytke musta kaapeli ajoneuvon runkoon. Muista, ettei mustaa kaapelia saa kytkeä bensiiniletkun tai akun lähelle. 4. Positiivisesta navasta maadoitetun akun lataaminen. Kytke musta kaapeli akun negatiiviseen napaan ja punainen kaapeli ajoneuvon runkoon. Muista, ettei punaista kaapelia saa kytkeä bensiiniletkun tai akun lähelle. Laturin liittäminen akkuun, joka ei ole autossa: 1. Sähköpistokkeen tulee olla irti pistorasiasta, kun akkukaapeleita kytketään tai irrotetaan. 2. Kytke punainen kaapeli akun positiiviseen napaan ja musta kaapeli negatiiviseen napaan. Kytkentä mukana tulevalla kaapelilla ja rengaskaapelikengillä: Varmista, että kaapelit eivät joudu puristuksiin tai kosketuksiin kuumien pintojen tai terävien reunojen kanssa. Kytkettäessä kaapelia akkuun se ei saa olla kytketty laturiin. Kytke rengaskaapelikengät akun napoihin, punainen kaapeli akun positiiviseen napaan ja musta kaapeli akun negatiiviseen napaan. Sen jälkeen voidaan pikaliittimet kytkeä. Suojaus väärää napaisuutta vastaan Jos akkukaapelit kytketään väärin, suojaus väärää napaisuutta vastaan huolehtii siitä, etteivät laturi tai akku vaurioidu. Punainen varoitusvalo syttyy tässä tapauksessa. Lataamisen aloitus 1. Kun olet tarkistanut, että akun kaapelit on kytketty oikein, voit aloittaa lataamisen kytkemällä laturin pistorasiaan. Jos akkukaapelit kytketään väärin, napaisuuden käännön suoja huolehtii siitä, ettei laturi tai akku vaurioidu. Vikavaroitusvalo syttyy tässä tapauksessa. Aloita siinä tapauksessa uudelleen kohdasta 1 Laturin liittäminen Latauksen tai ylläpitolatauksen lamppu syttyy. Kun ylläpitolatauksen lamppu syttyy, akku on ladattu täyteen. Kun akun jännite laskee, laturi lähettää akulle pulssin. Pulssin kesto määräytyy sen mukaan, kuinka paljon jännite on laskenut. Laturi voi olla kiinni akussa kuukausien ajan.

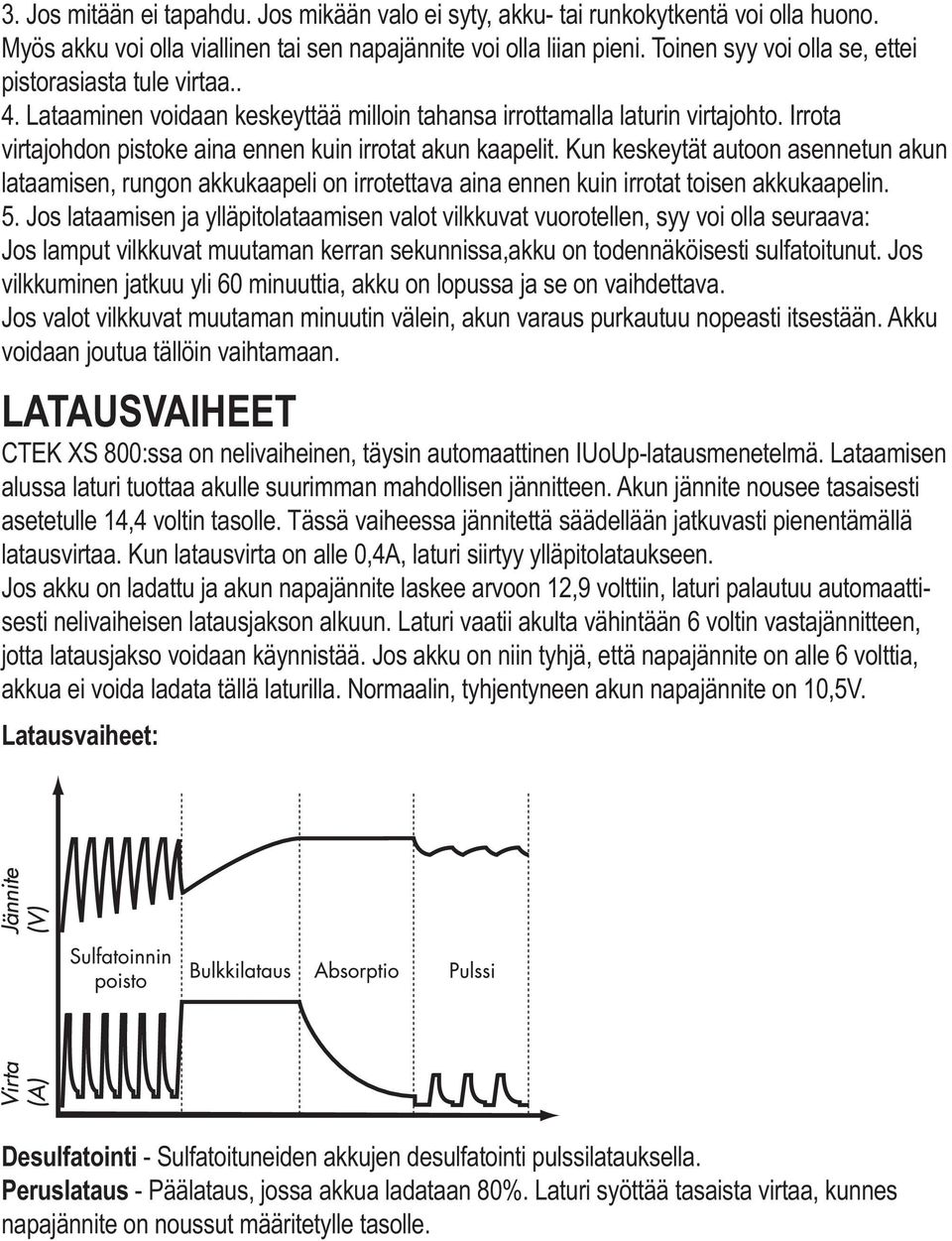

4 3. Jos mitään ei tapahdu. Jos mikään valo ei syty, akku- tai runkokytkentä voi olla huono. Myös akku voi olla viallinen tai sen napajännite voi olla liian pieni. Toinen syy voi olla se, ettei pistorasiasta tule virtaa.. 4. Lataaminen voidaan keskeyttää milloin tahansa irrottamalla laturin virtajohto. Irrota virtajohdon pistoke aina ennen kuin irrotat akun kaapelit. Kun keskeytät autoon asennetun akun lataamisen, rungon akkukaapeli on irrotettava aina ennen kuin irrotat toisen akkukaapelin. 5. Jos lataamisen ja ylläpitolataamisen valot vilkkuvat vuorotellen, syy voi olla seuraava: Jos lamput vilkkuvat muutaman kerran sekunnissa,akku on todennäköisesti sulfatoitunut. Jos vilkkuminen jatkuu yli 60 minuuttia, akku on lopussa ja se on vaihdettava. Jos valot vilkkuvat muutaman minuutin välein, akun varaus purkautuu nopeasti itsestään. Akku voidaan joutua tällöin vaihtamaan. LATAUSVAIHEET CTEK XS 800:ssa on nelivaiheinen, täysin automaattinen IUoUp-latausmenetelmä. Lataamisen alussa laturi tuottaa akulle suurimman mahdollisen jännitteen. Akun jännite nousee tasaisesti asetetulle 14,4 voltin tasolle. Tässä vaiheessa jännitettä säädellään jatkuvasti pienentämällä latausvirtaa. Kun latausvirta on alle 0,4A, laturi siirtyy ylläpitolataukseen. Jos akku on ladattu ja akun napajännite laskee arvoon 12,9 volttiin, laturi palautuu automaattisesti nelivaiheisen latausjakson alkuun. Laturi vaatii akulta vähintään 6 voltin vastajännitteen, jotta latausjakso voidaan käynnistää. Jos akku on niin tyhjä, että napajännite on alle 6 volttia, akkua ei voida ladata tällä laturilla. Normaalin, tyhjentyneen akun napajännite on 10,5V. Latausvaiheet: Desulfatointi - Sulfatoituneiden akkujen desulfatointi pulssilatauksella. Peruslataus - Päälataus, jossa akkua ladataan 80%. Laturi syöttää tasaista virtaa, kunnes napajännite on noussut määritetylle tasolle.

5 Absorbtio - Valmislataus lähes 100%:iin saakka. Napajännite pysyy määritetyllä tasolla. Virta vähenee tänä aikana jatkuvasti niin, ettei napajännite nouse liian suureksi. Jos absorbtiovaihe on kestänyt yli 18 tuntia, laturi siirtyy ylläpitolataukseen. Tämä toiminto suojaa vaurioilta, jos akku on viallinen. Pulssi - Ylläpitolataus. Lataus vaihtelee 95%:n ja 100%:n välillä. Akku saa pulssin, kun jännite laskee. Pitää akun kunnossa, kun sitä ei käytetä. Laturi voi olla kytkettynä useita kuukausia peräkkäin. Mikäli mahdollista tarkista akkunesteen määrä. LÄMPÖTILASUOJA CTEK XS 800 sisältää ylikuumenemissuojauksen. Ympäristön lämpötilan kohotessa antoteho heikkenee. HUOLTO Laturi on huoltovapaa. Ottakaa huomioon, ettei laturin purkaminen ole sallittua ja se mitätöi takuun. Jos verkkovirtajohto vaurioituu, laturi on vietävä jälleenmyyjälle korjattavaksi. Laturin kotelo voidaan puhdistaa pehmeällä, kostealla kankaalla ja miedolla puhdistusaineella. Laturin täytyy olla kytketty irti sähköverkosta puhdistettaessa. VARUSTEET CTEK XS 800 -laturin mukana toimitetaan akkukaapeli akkuliittimin ja akkukaapeli rengaskaapelikengin. TAKUU CTEK SWEDEN AB, Rostugnsvägen 3, SE VIKMANSHYTTAN, SVERIGE antaa tämän tuotteen alkuperäiselle ostajalle rajoitetun takuun. Takuuta ei voi siirtää. Takuuaika on 5 vuotta, ja takuu koskee valmistus- ja materiaalivikoja. Asiakkaan täytyy palauttaa tuote ostopaikkaan yhdessä ostotositteen kanssa. Takuu raukeaa, jos akkulaturia on käsitelty varomattomasti, avattu tai sitä on korjannut joku muu kuin CTEK SWEDEN AB tai sen valtuuttama edustaa. CTEK SWEDEN AB ei myönnä tuotteelle muuta takuuta kuin tämän rajoitetun takuun. CTEK SWEDEN AB ei myöskään vastaa muista yllä mainituista kustannuksista. Takuu ei siis kata seurannaiskustannuksia. CTEK SWEDEN AB:tä ei myöskään sido mikään muu takuulauseke kuin tämä.

6 TEKNISET TIEDOT Jännite AC VAC, 50-60Hz Vuotovirta* <1Ah/kk Latausjännite Nimellis: 12V; 14,4V Rippeli** Max 50mV rms, max 0,05A Latausvirta 0,8A max Ympäristölämpötila - 20 C + 50 C, antoteho heikkenee automaattisesti lämpötilan noustessa. Jäähdytys Luonnollinen konvektio. Latausjaksot CTEK XS 800 sisältää monivaiheisen täysautomaattisen latauskäyrän Akkutyypit Kaikki 12V lyijyakkutyypit (Avoimet, MF, VRLA, AGM ja GEL). Akun varauskyky 1,2-32Ah, jopa 100Ah ylläpitolatauksessa. Mitat 142 x 51 x 36 mm (P x L x K) Kotelointiluokka IP 65*** Paino 0,3 kg *) Vuotovirta on se virta, jolla laturi tyhjentää akkua, jos verkkovirtajohto on irrotettuna **) Latausjännitteen ja latausvirran laatu on hyvin tärkeää. Suuri rippelivirta lämmittää akkua ja kuluttaa positiivista elektrodia. Suuri rippelijännite voi vaurioittaa akkuun liitettyjä muita laitteita. CTEK XS 800 tuottaa erittäin puhtaan jännitteen ja virran, joiden rippelit ovat hyvin alhaiset. ***) Om sähköverkkoliitin litteä Euroliitin, joten akkulaturin suojausluokka on IP63 Sveitsiä lukuun ottamatta, joissa se on IP65.

7 VALMISTAJAN ANTAMA YHDENMUKAISUUSLAUSUNTO CTEK SWEDEN AB, Rostugnsvägen 3, SE VIKMANSHYTTAN, SVERIGE. Vakuuttaa täten omalla vastuullaan, että akkulaturi CTEK XS 800, jota tämä vakuutus koskee, on yhdenmukainen seuraavien standardien kanssa: EN , EN direktiivin 73/23/EEC ehtojen mukaisesti lisäyksellä 93/68/EEC. Tämä tuote täytää myös seuraavien EMC-standardien vaatimukset: EN 55011, EN , EN , EN ja EN direktiivin 89/336/EEC ehtojen mukaisesti 92/31/EEC lisäliite mukaan lukien sekä 93/68/EEC. Laturia valmistetaan erilaisilla sähköpistokkeilla. Litteällä europistokkeella varustettu laturi on tarkoitettu Sveitsin markkinoille. VIKMANSHYTTAN Börje Maleus, VD CTEK SWEDEN AB, Rostugnsvägen 3 SE VIKMANSHYTTAN Fax: LATAUSAJAT Taulukko osoittaa pikalatausajat. Akun kapasiteetti (Ah) Aika ~80 :n lataukseen (h) A
