Teollisuuden betonilattiat

Transkriptio

1 Teollisuuden betonilattiat Tikkurila Opisto Oulu Juha Kilpinen

2 Temafloor lattiapinnoitteet Esityksen sisältö Miksi pintakäsittely Lujuus ja kestävyys Suunnittelu Kosteus Miksi käyttää Temafloor -lattiapinnoitteita Temafloor -lattiapinnoitteiden käyttökohteet Kalvonpaksuudet Temafloor -lattiapinnoitteet - pölynsidonta-aineet ja lakat Pohjustus Temafloor -lattiapinnoitteet - maalit ja pinnoitteet Temafloor -lattiapinnoitteet - massat

3 Miksi pintakäsittely? Oikein valitulla lattian pintakäsittely-yhdistelmällä voidaan vaikuttaa mm. seuraaviin ominaisuuksiin: betonin pintalujuus kasvaa estetään pölyämistä helpotetaan puhdistettavuutta parannetaan kulutuskestävyyttä ja kemiallista kestävyyttä parannetaan mekaanista, esim. pyörärasituksen ja pistekuormien kestävyyttä estetään lian, öljyjen ja erilaisten kemikaalien imeytyminen Lisäksi pintakäsittelyllä voidaan vaikuttaa sähköisiin ominaisuuksiin pinnan karheuteen värisävyyn ja valonheijastamiskykyyn ulkonäköön

4 Alustat Imubetonilattia Tehonotkistettu betonilattia Tärybetonilattia Teräskuitubetonilattia Jyräbetonilattia

5 Alustat Sirotelattia Muovikuitubetonilattia Kovabetonilattia Polymeerisementtibetonilattia

6 Alustat Lujuusvaatimukset (vetolujuus) 0,2-0,5 N/mm 2. Heikko alusta. Voi kyllästettynä tai maalattuna kestää kevyttä kävelyliikennettä. 1,5 N/mm 2. Soveltuu pieneen ja keskisuureen rasitukseen. 2,5 N/mm 2. Suureen mekaaniseen rasitukseen. Massojen alle

7 Lujuus ja kestävyys Betonin lujuusluokka ilmaistaan numeroilla 60, 50, 40, 30 ja 20. Näistä vaativin on luokka 60. Luokka ankara mekaaninen rasitus - suuret pistekuormat - teollisuus- ja varastotilat premises - kulutuskestävyys 1-2 Luokka 40 - kuten edellä - teollisuus- ja varastotilat - kulutuskestävyys 3 Luokka 30 - teollisuus- ja varastotilat, joissa kohtalainen mekaaninen rasitus ja alhaiset pistekuormat - kulutuskestävyys 3-4 Luokka 20 - kevyt jalankulkuliikenne

8 Pinnoitteen rasitukset Iskut Kulutus Lämpö Kemikaalit Säärasitus Alustan liikkeet

9 Suunnittelu Huomioitavia seikkoja: Mekaaninen rasitus Kemiallinen rasitus kemikaalityyppi, altistusaika Käyttölämpötila Eri pintakäsittelyistä aiheutuvat käyttökustannukset huoltomaalaus, pesu, vahaus Esteettiset vaatimukset kiilto, väri, pinnan karheus Millainen betoni voidaanko pinnoittaa suoraan vanhan lattian päälle Käsittelyn hinta mahdolliset tuotantoseisokit, esikäsittely, käsittelyolosuhteet (lämpötila, suhteellinen kosteus)

10 Määräykset/standardit CPR alaiset, harmonisoidut EN-standardit: EN EN by54/bly12 PSK 2703 RakMK

11 Rasitusluokat Rasitusluokka BY 45:n mukaan Kuvaus Kunnossapitoväli BC1 Hyvin lievä Lievä mekaaninen tai kemiallinen rasitus 10 vuotta BC2 Lievä Kevyt mekaaninen rasitus 5 vuotta BC3 Kohtalainen Jatkuva kohtalainen mekaaninen rasitus 5 vuotta BC4 Ankara Kova mekaaninen rasitus 5 vuotta BC5-Mec, Hyvin ankara Erittäin kova mekaaninen rasitus tai lämminvesirasitus 5 vuotta BC5-Chem, Hyvin ankara Voimakas kemiallinen rasitus > 3 vuotta vauriot korjattava välittömästi BC6 Erikoisrasitukset Antistaattiset massat > 3 vuotta vauriot korjattava välittömästi BC7 Johtavat, puolijohtavat ja eristävät pinnoitteet Johtavat, puolijohtavat ja eristävät pinnoitteet

12 Betonin RH (%) Kosteus Betoni ei saisi kuivua liian nopeasti betonin lujuus pienenee ja pinnoitteen tartunta heikkenee Sallittu kosteustaso riippuu käytetystä pinnoitetyypistä: Betonin RH Epoksi- ja akryylipinnoite < 97 % Polyuretaanipinnoite < 90 % Paikalla valettu massiivinen tb-rakenne Peruskuivumiskäyrä Aika viikkoina

13 Kosteus Betonin kosteus mitataan yleensä : Painoprosentteina (absoluuttinen kosteus) Suhteellisena kosteutena (RH) Absoluuttisella ja suhteellisella kosteudella ei ole korrelaatiota keskenään. RH on yleisemmin käytetty, koska se antaa tarkemman arvion betonin kosteudesta: RH on riippuvainen lämpötilasta RH on riippumaton betonin laadusta

14 Betonipinta Betonin pinnan laatu riippuu betonin laadusta (sekoitussuhteesta) ja tiivistyksestä Sementtiliimakerros muodostuu valussa (esim. tiivistyksessä). Betonin heikoin kohta on sementtiliimakerroksen ja runkoaineksen välissä sementtiliimakerros pitää poistaa ennen betonin pinnoittamista

15 Betonipinta valun pinta, jossa sementtiliimakerros hiottu pinta, eli sementtiliimakerros on poistettu

16 Esikäsittelyt Hionta Liekkiharjaus Suihkupuhdistus Sinkopuhdistus Jyrsintä, hakkurit Suolahappopeittaus Vanhat betonilattiat

17 Esikäsittelyt - Hionta

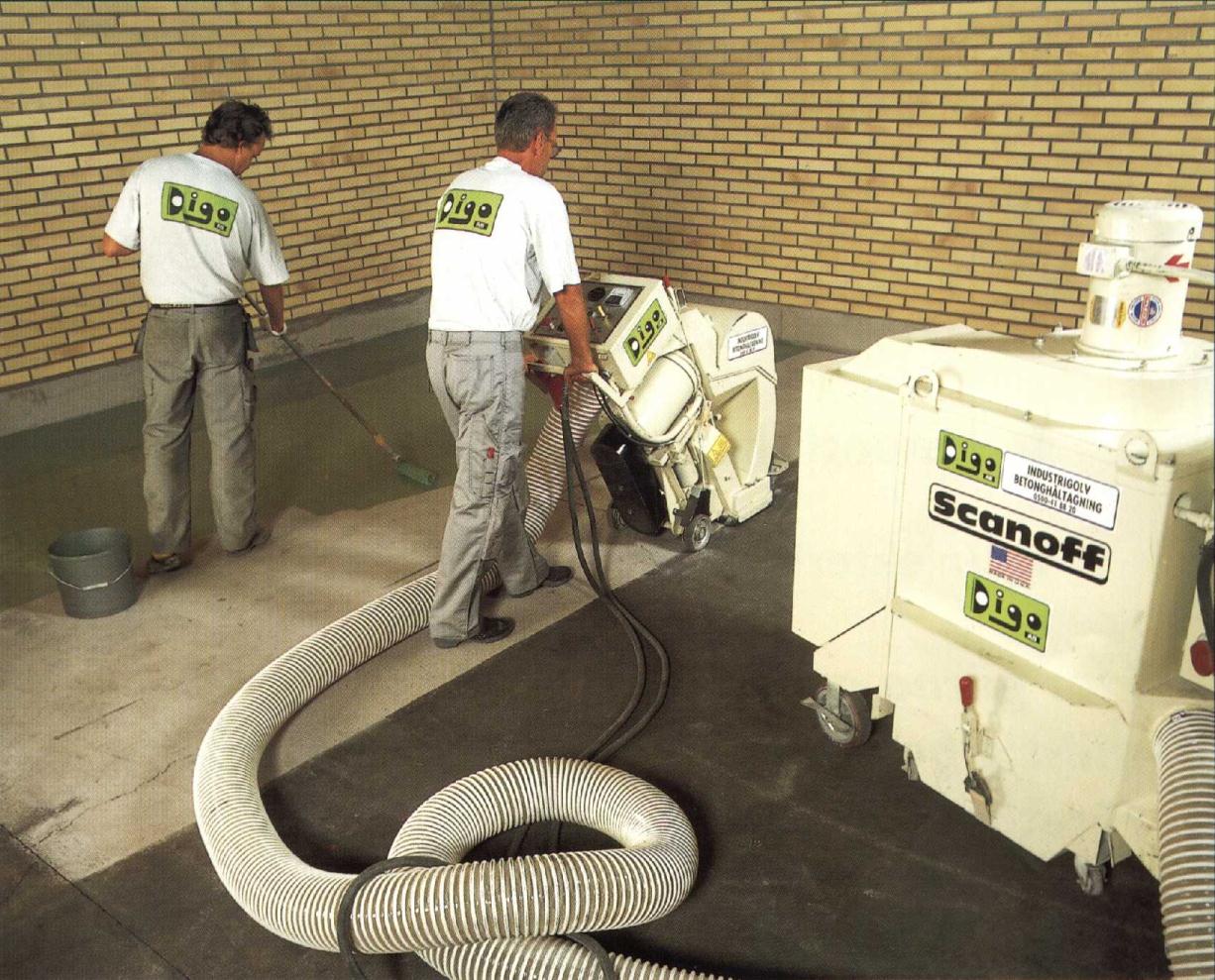

18 Esikäsittelyt - Sinkopuhdistus

19 Muut esikäsittelytyöt Paikkaukset ja tasoitukset Saumaukset ja pinnoitemassan lopettaminen muihin materiaaleihin Massapinnoitteen päättäminen liikuntasauman tai vastaavan kohdalla Massauksen lopetus muihin materiaaleihin Massapinnoitteen liittyminen lattiakaivoon Nurkkapyöristykset ja jalkalistat Esimerkkejä massapinnoitteen päättämisestä seinän vieressä

20 Temafloor lattiapinnoitteiden käyttökohteita Sellu- ja paperiteollisuus Elintarviketeollisuus Lääketeollisuus Elektroniikkateollisuus Konepajateollisuus Voimalaitokset Varastot ja paikoitushallit Jääkiekkoareenat ja uima-altaat

21 Pohjustus Tarkoituksena betonin pinnan vahvistaminen pinnan puristuslujuuden kasvattaminen pinnoitteen tartunnan parantaminen Lisäksi halkeamien ja kolojen täyttäminen kaltevuuksien korjaus

22 Pintakäsittelyt Fluatointiaineet (ei kalvoa) Liuotteelliset lakat (kalvonpaksuus < 0,02 mm) Liuotteelliset maalit (kalvonpaksuus 0,05-0,2 mm) Liuotteettomat maalit ja lakat (kalvonpaksuus 0,2-0,3 mm) Pinnoitteet (kalvonpaksuus 0,3-0,5 mm) Itsesiliävät massat (kalvonpaksuus 1,0-4,0 mm) Hierrettävät massat (kalvonpaksuus > 3,0 mm)

23 Temafloor Lattiapinnoitteet Pölynsidonta-aineet ja lakat Temafloor Fluat Ensi Temafloor 25 Temafloor 200 Temafloor 220 W Temafloor 400 Fontedur FL Matt

24 Temafloor Fluat Veteen sekoitettava piifluoridipohjainen betonilattioiden pintakyllästysaine käsittelemättömien vanhojen sekä uusien betonilattioiden pölynsidontaan ja pintakarkaisuun Reagoi betonin pinnassa olevien kalsiumkarbonaattihiukkasten kanssa Ei muodosta kalvoa Voidaan tarvittaessa pinnoittaa Temafloor -sarjan epoksipinnoitteilla ja - massoilla. Käyttökohteita ovat esim. varastot ja auto- ja paikoitushallit

25 Ensi Uretaaniöljy teollisuushalleissa, varastoissa ja kellaritiloissa olevien betonilattioiden ja -seinien suojaamiseen ja sitomiseen Erittäin hyvä kulutuksen- ja pesunkestävyys (SFS 3755) Kestää bensiiniä, tärpättiä ja talousspriitä sekä voiteluöljyä ja -rasvoja Kestää kasvi- ja eläinrasvoja sekä happoja ja emäksiä laimeina liuoksina

26 Temafloor 25 Ilman kosteuden vaikutuksesta kovettuva yksikomponenttinen polyuretaanilakka betonilattioiden, asbestisementti- yms. kiviainespintojen kyllästämiseen ja pölysidontaan Estää pintojen pölyämistä ja epäpuhtauksien imeytymistä niihin Kestää hyvin kulutusta, kemikaalirasitusta sekä veden upotusrasitusta

27 Temafloor 200 Kaksikomponenttinen liuotteeton epoksilakka uusien ja vanhojen betonilattioiden kyllästämiseen ja pohjustamiseen ennen Temafloor -sarjan epoksipinnoitteita ja -massoja Ohennettuna tuote imeytyy hyvin betonin huokosiin tiivistäen pohjan ja varmistaen pinnoitteen ja massan tartunnan alustaan Soveltuu hiekalla täytettynä myös betonilattioiden paikkauksiin

28 Temafloor 220 W Kaksikomponenttinen liuotteeton epoksilakka uusien ja vanhojen betonilattioiden kyllästämiseen ja pohjustamiseen ennen Temafloor -sarjan epoksipinnoitteita ja -massoja Soveltuu käytettäväksi pölynsidontaan sekä kostean betonipinnan (betonin suhteellinen kosteus yli 97 %) pohjustamiseen Voidaan käyttää myös vastavaletun betonin kovettumisen edistäjänä. Lakka estää kovettumisreaktiossa tarvittavan veden haihtumisen betonista Kestää hyvin mekaanista kulutusta, öljyjä ja rasvoja

29 Temafloor 400 Kaksikomponenttinen, liuotteeton epoksilakka Käytetään Temafloor 4000 hiertomassan ja epoksibetonin sideaineena Soveltuu pölynsidontalakkaukseen sekä uusien ja vanhojen betonilattioiden pohjustamiseen ennen Temafloor -sarjan pinnoitteita Soveltuu hiekalla täytettynä betonilattioiden paikkauksiin

30 Fontedur FL Matt Kaksikomponenttinen, vesiohenteinen polyuretaanipintalakka Soveltuu Temafloor epoksi- ja polyuretaanilattioiden pintalakaksi

31 Temafloor -lattiapinnoitteet Maalit ja pinnoitteet Temafloor 150 Temafloor P300 Temafloor PU Temafloor PU-UV Fontefloor EP

32 Temafloor 150 Kaksikomponenttinen, liuotteeton epoksimaali lattiapinnoille sisällä ja ulkona Suositellaan keskisuuren mekaanisen ja kemiallisen rasituksen alaisten teollisuus-, korjaamo- ja varastotilojen yms. lattioiden maalaukseen Kestää + 70 ºC kuivaa lämpöä ja + 60 ºC upotusrasituksessa Soveltuu uusille ja vanhoille betonilattioille sekä aikaisemmin betonilattiamaaleilla käsitellyille betonipinnoille Soveltuu myös asfalttilattioiden, autotallien, porraskäytävien, parvekkeiden, pesutilojen, kellarien yms. lattioiden maalaukseen

33 Temafloor P300 Kaksikomponenttinen, liuotteeton epoksipinnoite suuren kemiallisen ja mekaanisen rasituksen alaisille vanhoille ja uusille betonilattioille teollisuus-, varasto- ja korjaamotiloissa; esim. prosessitilat, paperikonehallit ja trukki- ja ajokäytävät Hyvä kulutuksen kestävyys Kestää vettä, öljyjä, rasvoja, kemikaaleja sekä laimeina liuoksina eihapettavia happoja, emäksiä ja suolaliuoksia. Hapettavia happoja ja valkaisuliuoksia vain tilapäisinä roiskeina Kestää + 70 ºC kuivaa lämpöä ja + 60 ºC upotusrasituksessa Itsestään siliävä pinnoite

34 Temafloor PU Kaksikomponenttinen liuotteeton polyuretaanipinnoite Kemiallisen ja mekaanisen rasituksen alaisille vanhoille ja uusille betoni- ja asvalttilattioille Hyvä kulutuksen kestävyys

35 Temafloor PU-UV Kaksikomponenttinen, korkeakuiva-aineinen polyuretaanipinnoite Käytetään UV-säteilyn kestävänä pintamaalina Temafloor PU -lattioiden päällä Itsestäänsiliävä

36 Temafloor 6 -lattiapinnoitusjärjestelmä Suositellaan antislip-ominaisuuksia, UV-kestävyyttä, kulutuskestävyyttä, puristuskestävyyttä ja suolankestävyyttä tarvitseville betonilattioille Esimerkiksi jalankulkusillat, pysäköintihallit, ajoneuvosillat ja rampit Temafloor 6 valmistetaan lisäämällä hiekkaa Temafloor PU - polyuretaanipinnoitteeseen Pintamaaliksi Temafloor PU-UV polyuretaanimaali Suositeltava kalvonpaksuus 3,0 6,0 mm Kestää hyvin kulutusta Karhea pinta ehkäisee liukastumista

37 Fontefloor EP 100 Kaksikomponenttinen vesiohenteinen epoksimaali uusien, vanhojen ja aikaisemmin maalattujen betonipintojen maalaukseen Soveltuu myös sementti-, tiili- ja mineraalilevypintojen maalaukseen Suositellaan kohtalaisen mekaanisen ja kemiallisen rasituksen alaisten teollisuus-, korjaamo- ja varastotilojen yms. lattioiden maalaukseen Voidaan käyttää myös asfalttipinnoille Soveltuu myös käytettäväksi elintarvikkeita valmistavien tuotantolaitosten lattia- ja seinäpinnoitteena

38 Temafloor -lattiapinnoitteet Massat Temafloor 3000 Temafloor

39 Temafloor 3000 Liuotteeton epoksimassa, joka saadaan lisäämällä hiekkaa Temafloor P 300 epoksipinnoiteseokseen Suuren kemiallisen ja mekaanisen rasituksen alaiset vanhat ja uudet betonilattiat Itsestäänsiliävä massa

40 Temafloor 4000 Liuotteeton, hierrettävä epoksimassa, joka saadaan lisäämällä hiekkaa Temafloor 400/401 epoksilakkaseokseen Suuren mekaanisen ja keskisuuren kemiallisen rasituksen alaiset vanhat ja uudet betonilattiat metsä-, kemianja elintarviketeollisuuden tuotantotiloissa Massan pinta ei ole liukas

41 Temafloor -yhdistelmät Sähköä johtava pinnoitusjärjestelmä Temafloor 310 ESD + Temafloor 4000 ESD Temafloor AC -akryyliyhdistelmät Temafloor AC102 Primer + Temafloor AC501 + Temafloor AC601 Clear Temafloor AC102 Primer + Temafloor AC509 + Temafloor AC609 Clear Temafloor AC102 Primer + Temafloor AC502 + Temafloor AC602 Clear Temafloor 6 -polyuretaanijärjestelmä Temafloor Temafloor PU

42 Temafloor 4000 ESD - lattiapinnoitusyhdistelmä Pohjustus Temafloor 310 ESD ja pinnoitus Temafloor 4000 ESD Täyttää standardin IEC-EN mukaisen sähkönjohtavuusvaatimuksen Muodostaa kestävän ja sähköä johtavan tai poistavan pinnoitteen Kestää kovaa kulutusta Kestää suurta mekaanista ja keskisuurta kemiallista rasitusta Karhea pinta ehkäisee liukastumista Suositeltava kalvonpaksuus 3,0 4,0 mm Massapinnoitteen värisävy riippuu käytettävästä johtavasta hiekkaseoksesta

43 Temafloor 310 ESD Primer Kaksikomponenttinen, niukkaliuotteinen epoksimaali Käytetään antistaattisen lattiapinnoitteen Temafloor 4000 ESD pohjusteena

44 Temafloor 4000 ESD Liuotteeton, hierrettävä Temafloor 4000 ESD epoksimassa saadaan lisäämällä johtavaa hiekkaseosta Temafloor 401 epoksilakkaseokseen Täyttää standardin IEC-EN sähkönjohtavuusvaatimuksen Soveltuu suureen mekaanisen ja keskisuureen kemialliseen rasitukseen

45 Temafloor AC -lattiapinnoitusyhdistelmä sisätilojen lattioihin Temafloor AC102 Primer + Temafloor AC501 + Temafloor AC601 Clear Soveltuu lattioihin, joiden kestettävä erittäin kovaa kemiallista ja mekaanista kulutusta Esimerkiksi varastotilat, laboratoriot, panimo-, prosessi- ja lääketeollisuus sekä julkiset tilat Erinomainen puristuslujuus Korkea mekaaninen kestävyys ja kulutuksenkesto Hyvä kemikaalinkesto Nopeasti kovettuva yhdistelmä - pinnoitustyö tehtävissä päivän aikana

46 Temafloor AC -lattiapinnoitusyhdistelmä kosteiden tilojen lattioihin Temafloor AC102 Primer + Temafloor AC509 + Temafloor AC609 Clear Suositellaan kohteisiin, joissa lattioilta vaaditaan erityistä hygieenisyyttä, vesitiiviyttä ja helppohoitoisuutta, kuten elintarviketeollisuuteen ja laitoskeittiöihin, pakastamoihin, leipomoihin ym. Suojaa kosteudelta Estää erilaisten rasvojen ja kemikaalien imeytymistä Kestää pesua + 80 C vedellä Voidaan karhentaa liukkauden estämiseksi

47 Temafloor AC -lattiapinnoitusyhdistelmä pakkasen- ja säänkestäville lattioille Temafloor AC102 Primer + Temafloor AC502 + Temafloor AC602 Clear Soveltuu kohteisiin, joissa lattia joutuu alttiiksi kosteuden ja lämpötilan vaihteluille sekä pitkäkestoiselle kylmyydelle Tyypillisiä käyttökohteita ovat terassit, parvekkeet, urheilukenttien katsomot, lastauslaiturit, parkkihallit, jalankulkusillat, pakastamot sekä kylmävarastot Muodostaa elastisen suojapinnan, joka on iskunkestävä ja halkeamia silloittava Soveltuu levitettäväksi kylmissä olosuhteissa Kestää erinomaisesti UV-valoa ja voimakkaita lämpötilan vaihteluita
