1 (2) PVp LISÄKIRJE 4 IU-AU, PU, RU, SU JANAKKALAN KUNTA TURENGIN TERVEYSASEMA TUTAS B, VAIHE 2, PERUSKORJAUS

Transkriptio

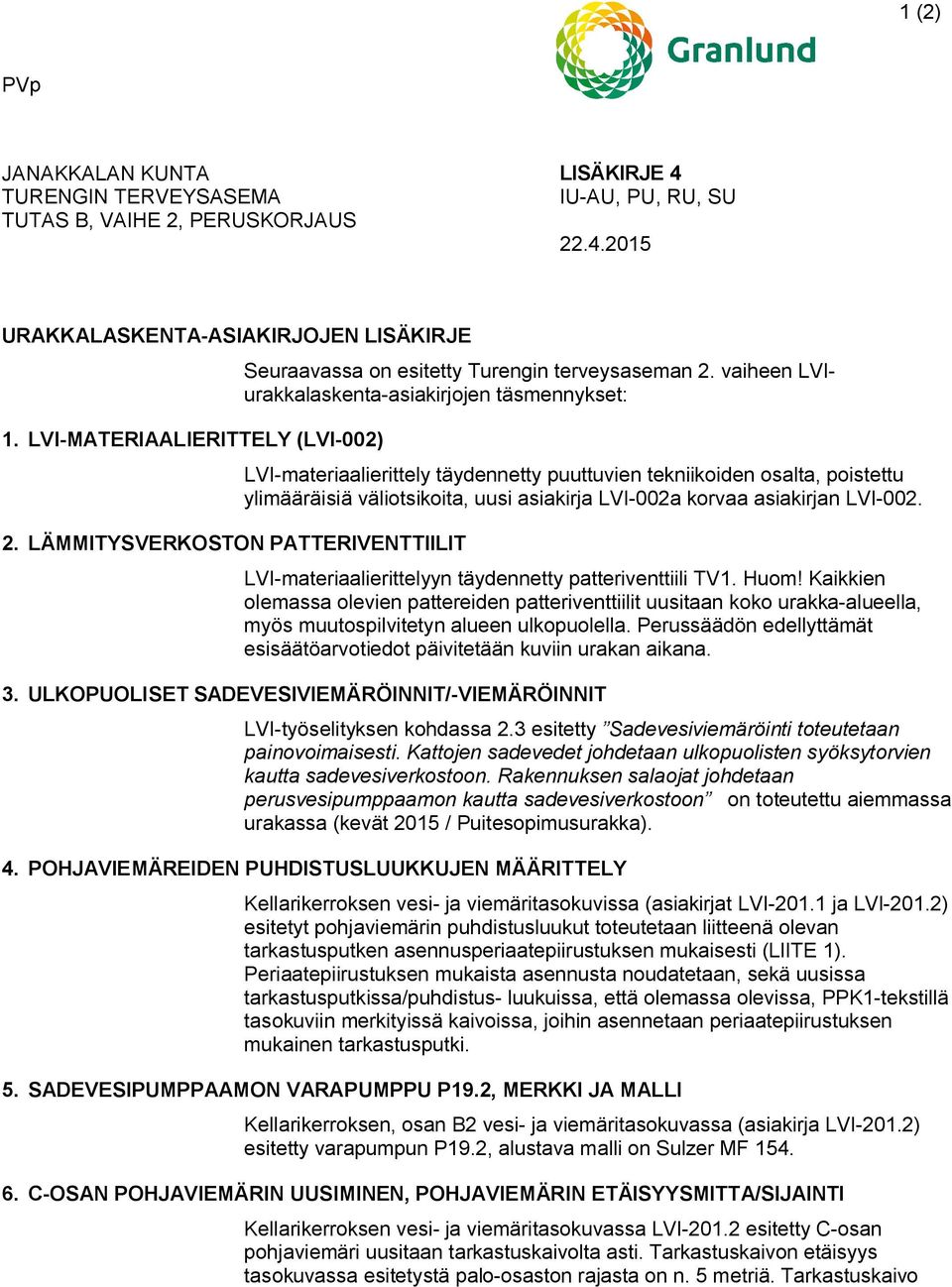

1 1 (2) PVp JANAKKALAN KUNTA TURENGIN TERVEYSASEMA TUTAS B, VAIHE 2, PERUSKORJAUS LISÄKIRJE 4 IU-AU, PU, RU, SU URAKKALASKENTA-ASIAKIRJOJEN LISÄKIRJE 1. -MATERIAALIERITTELY (-002) 2. LÄMMITYSVERKOSTON PATTERIVENTTIILIT Seuraavassa on esitetty Turengin terveysaseman 2. vaiheen urakkalaskenta-asiakirjojen täsmennykset: -materiaalierittely täydennetty puuttuvien tekniikoiden osalta, poistettu ylimääräisiä väliotsikoita, uusi asiakirja -002a korvaa asiakirjan materiaalierittelyyn täydennetty patteriventtiili TV1. Huom! Kaikkien olemassa olevien pattereiden patteriventtiilit uusitaan koko urakka-alueella, myös muutospilvitetyn alueen ulkopuolella. Perussäädön edellyttämät esisäätöarvotiedot päivitetään kuviin urakan aikana. 3. ULKOPUOLISET SADEVESIVIEMÄRÖINNIT/-VIEMÄRÖINNIT -työselityksen kohdassa 2.3 esitetty Sadevesiviemäröinti toteutetaan painovoimaisesti. Kattojen sadevedet johdetaan ulkopuolisten syöksytorvien kautta sadevesiverkostoon. Rakennuksen salaojat johdetaan perusvesipumppaamon kautta sadevesiverkostoon on toteutettu aiemmassa urakassa (kevät 2015 / Puitesopimusurakka). 4. POHJAVIEMÄREIDEN PUHDISTUSLUUKKUJEN MÄÄRITTELY Kellarikerroksen vesi- ja viemäritasokuvissa (asiakirjat ja ) esitetyt pohjaviemärin puhdistusluukut toteutetaan liitteenä olevan tarkastusputken asennusperiaatepiirustuksen mukaisesti (LIITE 1). Periaatepiirustuksen mukaista asennusta noudatetaan, sekä uusissa tarkastusputkissa/puhdistus- luukuissa, että olemassa olevissa, PPK1-tekstillä tasokuviin merkityissä kaivoissa, joihin asennetaan periaatepiirustuksen mukainen tarkastusputki. 5. SADEVESIPUMPPAAMON VARAPUMPPU P19.2, MERKKI JA MALLI Kellarikerroksen, osan B2 vesi- ja viemäritasokuvassa (asiakirja ) esitetty varapumpun P19.2, alustava malli on Sulzer MF C-OSAN POHJAVIEMÄRIN UUSIMINEN, POHJAVIEMÄRIN ETÄISYYSMITTA/SIJAINTI Kellarikerroksen vesi- ja viemäritasokuvassa esitetty C-osan pohjaviemäri uusitaan tarkastuskaivolta asti. Tarkastuskaivon etäisyys tasokuvassa esitetystä palo-osaston rajasta on n. 5 metriä. Tarkastuskaivo

2 2 (2) PVp sijaitsee C-osan hissin edustalla. Hissi on säilytettävä toimintakuntoisena koko urakan ajan ilman katkoksia. 7. YLÄPOHJAN TUULETUSVIEMÄRIPUTKIEN ERISTYS JA LÄPIVIENNIT VESIKATOLLE 8. RADON-POISTOPUTKIEN ERISTYS Yläpohjaan asennettavat tuuletusviemärit lämpöeristetään L100- lämpöeristeellä. Läpiviennit vesikatolle viedään vähintään 500mm yli vesikaton, läpivienti katemateriaalin mukaisesti, arkkitehdin määräämään värisävyyn. Radon-poistoputket eristetään koko matkalta L100-lämpöeristeellä. 9. ILMANVAIHDON PURKUPIIRUSTUKSEN -P304.1 MITTAKAAVA Asiakirjaluettelon asiakirjan -P mittakaavat ovat viitteelliset. 10. LÄMMÖNJAKOHUONEEN B VIEMÄRÖINTI Lämmönjakohuoneen B nykyinen viemäröinti lattiakaivolta liitetään uusittavaan pohjaviemäriin. Tarkka paikka selviää urakan aikana PALOPELTIEN, VYÖHYKEPELTIEN JA JOHDOTETTAVIEN HUONEANTUREIDEN/-SÄÄTIMIEN SIJAINNIT 12. ECONET-LAITTEISTON PUTKIKYTKENNÄT Kaikkien johdotettavien palopeltien, vyöhykepeltien ja huoneantureiden/- säätimien sijainnit on esitetty liitteessä 2. Tarkat sijainnit päivitetään piirustuksiin toteutusvaiheessa. HUOM! Vyöhykepellit 5.6 ja 10.6 puuttuu RAU asiakirjasta. Sijainnit esitetty huonetaulukossa, LIITE 2. Putkikytkennät Econet-nestesiirrinyksikön ja pumppuryhmäyksikön välillä kuuluvat putkiurakkaan. Laitteiden sijoitus ja putkiurakkaan kuuluvat Econetjärjestelmän putkikytkennät on esitetty lämmitystasokuvassa Ilmanvaihtokoneen pattereiden kytkentä tehdään noudattaen asiakirjassa esitettyä LTO-verkoston kytkentäperiaatetta. GRANLUND RIIHIMÄKI OY Pekka Viippola LIITTEET LIITE 1, POHJAVIEMÄREIDEN TARKASTUSPUTKEN PERIAATEPIIRUSTUS, 1 SIVU LIITE 2, JOHDOTETTAVIEN -LAITTEIDEN HUONETAULUKKO, 2 SIVUA LIITE 3, MATERIAALIERITTELY, ASIAKIRJA -002a, 12 SIVUA \\GRARII-FS01\P_RMK\013XX\01367\P000\PROJEKTIARKISTO\MUUT DOKUMENTIT\\MUISTIO DOCX

3

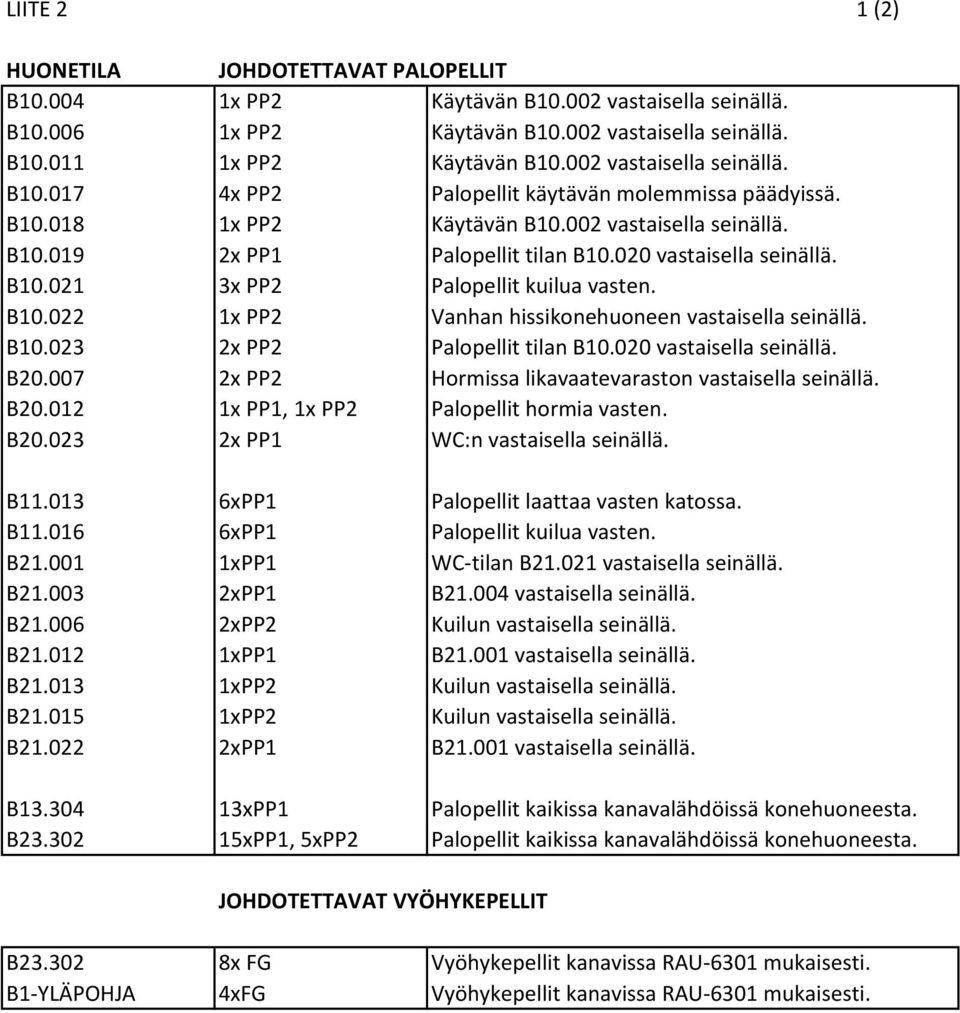

4 LIITE 2 1 (2) HUONETILA JOHDOTETTAVAT PALOPELLIT B x PP2 Käytävän B vastaisella seinällä. B x PP2 Käytävän B vastaisella seinällä. B x PP2 Käytävän B vastaisella seinällä. B x PP2 Palopellit käytävän molemmissa päädyissä. B x PP2 Käytävän B vastaisella seinällä. B x PP1 Palopellit tilan B vastaisella seinällä. B x PP2 Palopellit kuilua vasten. B x PP2 Vanhan hissikonehuoneen vastaisella seinällä. B x PP2 Palopellit tilan B vastaisella seinällä. B x PP2 Hormissa likavaatevaraston vastaisella seinällä. B x PP1, 1x PP2 Palopellit hormia vasten. B x PP1 WC:n vastaisella seinällä. B xPP1 Palopellit laattaa vasten katossa. B xPP1 Palopellit kuilua vasten. B xPP1 WC-tilan B vastaisella seinällä. B xPP1 B vastaisella seinällä. B xPP2 Kuilun vastaisella seinällä. B xPP1 B vastaisella seinällä. B xPP2 Kuilun vastaisella seinällä. B xPP2 Kuilun vastaisella seinällä. B xPP1 B vastaisella seinällä. B xPP1 Palopellit kaikissa kanavalähdöissä konehuoneesta. B xPP1, 5xPP2 Palopellit kaikissa kanavalähdöissä konehuoneesta. JOHDOTETTAVAT VYÖHYKEPELLIT B x FG Vyöhykepellit kanavissa RAU-6301 mukaisesti. B1-YLÄPOHJA 4xFG Vyöhykepellit kanavissa RAU-6301 mukaisesti.

5 2 (2) HUONETILA HUONEANTURIT B Kiertoilmakojeen huoneanturi ja ovirajakytkin (RAU-6304) B Kiertoilmakojeen huoneanturi ja ovirajakytkin (RAU-6304) B x Kiertoilmakojeen huoneanturi ja 2x ovirajakytkin (RAU-6304) LAITE JOHDOTUS PVP1, nykyinen Johdotus VAK5 (RAU-6900) PVP2 Johdotus VAK5 (RAU-6900) SPK1 REK01 Johdotus VAK5 (RAU-6900) Hälytys, johdotus VAK5, sijainti keittiön ulkopuolella etupihalla. (RAU-6900) HUONETILA KÄSIKYTKIMET B Keittiön lisäaikapainike, aulan vastaisen oven vieressä B Ruokasalin lisäaikapainike, käytävän vastaisen oven vieressä B Ensimmäisen kerroksen lisäaikapainike, B2 B Ensimmäisen kerroksen lisäaikapainike, B1 B Toisen kerroksen lisäaikapainike, B2

6 Granlund Riihimäki Oy Hämeenkatu 14, RIIHIMÄKI Puh MATERIAALIERITTELY 1 (12) URAK.LASK.VARTEN Asiakirja n:o -002a Projekti n:o R01367.P000 Viim. muutos Laatija/tark. PVp/RB Laadittu Laatija/tark. PVp/RB YLEISTÄ Tässä asiakirjassa esitetään vaatimukset sekä suunnitelmassa käytetyt esimerkkituotteet ja mahdolliset vaihtoehdot -materiaaleille ja varusteille. Urakoitsija voi vaihtaa suunnitelmassa käytetyn tuotteen Vaihtoehto -merkinnällä esitettyyn tuotteeseen. Vaihtaminen edellyttää, että urakoitsija selvittää suunnittelijan kanssa mahdolliset vaikutukset suunnitelmaan, esimerkiksi tilankäyttöön, verkostojen mitoitukseen, asetusarvoihin jne. JÄRJESTELMÄLUETTELO Järjestelmät Lämmitys Vesiglykoli Vesi ja viemäri Paineilma Putkistoeristykset Ilmanvaihto Muutoksen sisältö

7 LÄMMITYS 2 (12) YLEISET VAATIMUKSET Verkosto Paineluokka MPa 1,0 Käyttölämpötila C max Laitteiden ja varusteiden kytkennät avattavin liitoksin. - Tyhjennysventtiilit verkostojen alimpiin kohtiin ja alituskohtiin. - Ilmanpoistimet verkostojen ylimpiin kohtiin ja ylityskohtiin. - Muoviputkien osat saman valmistajan tehdasvalmisteisia osia. - Kannakkeet tehdasvalmisteisia, näkyvät kannatukset yhdenmukaisella tavalla. Kannakkeet, kuumasinkitty Yleiskäyttö Teräs Kuumasinkitys Kierretanko, avattava putkipidin, äänieristys, säädettävä korkeus Muototeräsrakenteet, pohjamaalattu Yleiskäyttö Teräs Rasvanpoisto orgaanisella liuottimella + teräsharjaus St2 + Rostex (Tikkurila Oy), 2 eriväristä sivelyä (2*40µm) Muototeräsrakenteet, haponkestävä teräs Alustilat, tuuletetut alustilat Haponkestävä teräs, AISI 316 MATERIAALIT Kaukolämpö KL Teräsputki DN n:o TI TI Saumallinen Rasvanpoisto orgaanisella liuottimella + teräsharjaus St2 + Rostex (Tikkurila Oy), 2 eriväristä sivelyä (2*40µm) Hitsaus, laippa Paineluokka 1,6 MPa, +120 C Sulkuventtiili DN n:o Palloventtiili Hitsaus Paineluokka 1,6 MPa Tyhjennysventtiili DN 15 -n:o Palloventtiili Hitsaus Paineluokka 1,6 MPa, Pää tulpattava Lämpömittari, suora -n:o Lämpötila-asteikko: C Lämpömittari, kulma -n:o Lämpötila-asteikko: C Lämmitys L Teräsputki DN n:o Kierteitettävä Pohjamaalaus (vain eristämättömät) Kierre, hitsaus, laipat L Teräsputki DN n:o Hitsattava, saumaton Pohjamaalaus Hitsaus, laipat VARUSTEET Sulkuventtiili DN n:o Palloventtiili Kierre

8 LÄMMITYS 3 (12) Sulkuventtiili DN n:o Palloventtiili Laippa LSV 1 Linjasäätöventtiili DN n:o kierre Mittausyhteet (TA-STAD) LSV 1 Linjasäätöventtiili DN n:o laippa Mittausyhteet (TA-STAF), ventt.yhteyteen erill.sulku Yksisuuntaventtiili DN n:o kierre Läppämalli, metallitiiviste Patteriliitin DN n:o kromaus kierre suora venttiili, TA - Trim TV 1 Term.patteriventtiili, kiinteä anturi -n:o Malli Tour & Andersson, TRV 300, C Venttiiliosa DN n:o kromaus kierre suora venttiili, TRV-2 Venttiiliosa DN n:o kromaus kierre kulmaventtiili, TRV-2

9 VESIGLYKOLI 4 (12) YLEISET VAATIMUKSET Verkosto Paineluokka MPa 1,0 Käyttölämpötila C Kannakkeet, kuumasinkitty teräs MATERIAALIT LTO,LA Hitsattava teräsputki DN Putkistoneste on etyleeniglykolin ja veden seos, seossuhde ks. - laiteluettelo - Laippojen tiivisteet esim. Klingerit - Universal. - Vesiglykoliverkostoissa ei käytetä kierreliitoksia. - Tyhjennysventtiilit verkostojen alimpiin kohtiin ja alituskohtiin - Ilmanpoistimet verkostojen ylimpiin kohtiin ja ylityskohtiin - Laitteiden kytkennät avattavin liitoksin. - Kannakkeet tehdasvalmisteisia, näkyvät kannatukset yhdenmukaisella tavalla. Yleiskäyttö Teräs Kuumasinkitys Kierretanko, avattava putkipidin, äänieristys, säädettävä korkeus. Kannatus putkesta, ei eristeen päältä tai tehdasvalmisteinen eristyskannake, esim. Armafix. -n:o Teräs Hitsaus, laipat Rasvanpoisto orgaanisella liuottimella + teräsharjaus St2 + Rostex (Tikkurila Oy), 2 eriväristä sivelyä (2*40µm) VARUSTEET Sulkuventtiili DN n:o Palloventtiili Hitsaus Sulkuventtiili DN n:o KSV Kertasäätöventtiili DN TI PI GL Palloventtiili Hitsaus -n:o Laipat Mittausyhteet (TA-STAF), venttiilin yhteyteen erillinen sulku Yksisuuntaventtiili DN n:o Laipat Lämpömittari -n:o Suora, C Painemittari -n:o ,6 MPa, halkaisija 100 mm Glykolin täyttölaitteisto Käsipumppu -n:o Glykolisäiliö -n:o Tilavuus dm3 100 Imujohto -n:o Pohjaventtiili DN 20 Täyttöletku -n:o Ilmatiivis muoviastia. Läpiviennit tiivistein. Mitta-asteikko 20l välein. Etyleeniglykoliliuosta varalle 100 dm3 10 mm liittimet pumpulle ja verkostolle. IK Ilmakello Rasvanpoisto orgaanisella liuottimella + teräsharjaus St2 + Rostex (Tikkurila Oy), 2 eriväristä sivelyä (2*40µm)

10 VESIGLYKOLI 5 (12) Ks. -piirustus. HUOM: Ei automaattisia ilmanpoistimia Tyhjennysventtiili DN 15 -n:o Palloventtiili Hitsaus Rasvanpoisto orgaanisella liuottimella + teräsharjaus St2 + Rostex (Tikkurila Oy), 2 eriväristä sivelyä (2*40µm) Letkuliitin, sulkutulppa

11 VESI- JA VIEMÄRI 6 (12) YLEISET VAATIMUKSET Verkosto Paineluokka MPa KV, LV, LVK Kannakkeet rakennuksessa V, S kannakkeet rakennuksessa 1,0, vesijohdot ja paineviemärit - Kupariputkien T - haarat ja käyrät tehdasvalmisteisin osin. - Muovisten paineputkien osat saman valmistajan tehdasvalmisteisia tuotteita. - Laitteiden kytkennät varustettava avattavin liitoksin. - Kannakkeet tehdasvalmisteisia, näkyvät kannatukset yhdenmukaisella tavalla. - Valurautaviemärin katkaisussa käytettävä vain leikkaavia työkaluja, katkaisupinnat käsiteltävä valmistajan ohjeiden mukaan. - Asennusluokka SN 4 (M), asennussyvyys < 6m tai kevyt liikenne. - Asennusluokka SN 8 (T), asennussyvyys >6m tai kevyt ajoneuvoliikenne. - Asennusluokka SN 8 (T), asennussyvyys <6m tai raskas ajoneuvoliikenne. - Asennusluokka SN 6 (E), asennussyvyys >6m tai raskas Teräs sinkitys/kuparointi Kierretanko, avattava putkipidin, äänieristys, säädettävä korkeus Teräs sinkitys Kierretanko, avattava putkipidin, äänieristys, säädettävä korkeus V, S kannakkeet alustiloissa Alustilat, tuuletetut alustilat AISI 316 MATERIAALIT, KÄYTTÖVESI KV,LV,LVK UPONOR MLCP komposiittiputki DU n:o Puristus Kierretanko, avattava putkipidin, äänieristys, säädettävä korkeus Toimitus 5 m salkoina. Käytettävä Unipipe-osia , työvälineitä ja asennusohjeita. KV,LV,LVK Kupariputki, kromattu DU Kaikki näkyvissä olevat kalusteiden kytkentäjohdot -n:o Puristus Kromaukseen soveltuvat kannatukset KV,LV,LVK Mapress-kromatut liitososat DU n:o Puristusliitososat, kromattua messinkiä Puristus Käytettävä Mapress-työvälineitä/asennusohjeita KV,LV,LVK PEX-Muoviputki, suojaputkessa DU Kytkentäjohdot rakenteissa -n:o Puristus Rakenteissa ilman liitoksia VARUSTEET, KÄYTTÖVESI Sulkuventtiili DN n:o Sulkuventtiili DN n:o Palloventtiili, erikoismeeinkiä Kierre Luistiventtiili Laipat LVK-johdon säätö- ja sulkuventtiili DN n:o

12 VESI- JA VIEMÄRI 7 (12) ventiiliryhmä, palloventtiili Kierre, puristus Cu 12 Cu 22, mittausyhtein. Tyhjennysventtiili DN n:o Palloventtiili, erikoismessinkiä Kierre Letkuliitin, sulkutulppa Verkoston täyttöventtiili DN n:o Venttiiliryhmä Kierre, puristus Yksisuuntaventtiili DN n:o Läppämalli Kierre Erik. messinki MATERIAALIT, JÄTEVESI V Valurautaviemäri, muhviton DN Rakennuksessa ja VSS-viemärit -n:o Toimitus valmiiksi maalattuna, EN 877-standardin mukaan Panta, rakennuksessa RST, maassa ja alustiloissa HST. V Muoviviemäri, PP DU 32 Rakennuksessa -n:o Kumirengas V Muoviviemäri, PP DU Rakennuksessa, maassa, alapohjan alla -n:o Kumirengas V Muoviviemäri, PVC DU 160 Rakennuksessa ja maassa -n:o Kumirengas Asennusluokka T8

13 PAINEILMA 8 (12) YLEISET VAATIMUKSET Verkosto Paineluokka MPa 1,0 - Märkäverkon runkoputket 1%:n laskulla vesityskohtaan. - Märkäverkon haarat otetaan runkoputken yläpinnasta. - Kannakointi ks. Ralotekniikka-RYL 2002, kohta G Kannakkeet, kuumasinkitty Yleiskäyttö Teräs MATERIAALIT PI3 Kupariputki DN n:o Kapillaarijuotos VARUSTEET Sulkuventtiili DN n:o Kuumasinkitys Kierretanko, avattava putkipidin, äänieristys, säädettävä korkeus Palloventtiili Kierre Täysaukko

14 PUTKISTOERISTYKSET 9 (12) YLEISET VAATIMUKSET Eristeet Aa Eristyskouru, mineraalivilla Bd Verkkomatto, mineraalivilla, lasikuituhuopa Ac Eristyskouru, mineraalivilla, Al-paperi Da Eristyslevy, mineraalivilla, alumiinifolio Ba Lamellimatto, mineraalivilla, Al-paperi Ee Polyuretaanivalu lambda <= 0,02W/m C, r = kg/m3 Bb Verkkomatto, mineraalivilla Ef Umpisolukumi, höyrydiffuusiovastus > 7000, lambda 0:n arvo < 0,040 W/mK Bc Verkkomatto, mineraalivilla, Al-folio Pinnoitteet 6 PVC-muovilevy 16 Ruostumaton teräslevy SFS Kuumasinkitty teräslevy 17 Haponkestävä teräslevy SFS Al-levy K Höyrysulku Muuta - Yksityiskohtaiset materiaalit ja asennustapa sekä eristämättä jätettävät putket ja laitteet, ks.talotekniikka-ryl 2002 kohta G9 ja -ohjetiedostot ja '- Eristyspaksuudet on suunnitelmassa ilmoitettu sarjoina (21 26) tai nimellispaksuutena (mm). '- Mittari- ja anturihaarat eristetään alle +14 C verkostoissa. '- Kannakekohtien Ef-eristykset tehdään tehdasvalmiilla eristyskannakkeella, esim. Armafix. MATERIAALIT Kaukolämpö, käyttölämpötila alle 120 C Näkyvät putkistot, kuivat tilat Aa Näkyvät putkistot, kosteat tilat Aa Ei-näkyvät putkistot, kuivat tilat Aa Ei-näkyvät putkistot, kosteat tilat Aa Lämmönsiirtimet Da 100 Säiliöt Ba, Be 100 Pumput - Venttiilit yms. varusteet Aa (alle DN 50 venttiileitä ei eristetä) Putkistot teknisissä tiloissa, korkeus yli 2500 mm Aa Putkistot teknisissä tiloissa, korkeus alle 2500 mm Aa Seinämien läpiviennit Aa Putkistot ilmanvaihdon pystykuiluissa Aa Putkistot putkitunneleissa Aa Putkistot poistumisteillä Aa Putkistot rakenteissa - Putkistot ulkotiloissa Tehdasvalmisteinen eristyselementti PE-suojaputkella Lämmitys, käyttölämpötila max. 80 C Näkyvät putkistot, kuivat tilat Aa 23 6 Näkyvät putkistot, kosteat tilat Aa 23 6 Ei-näkyvät putkistot, kuivat tilat Ac 23 Ei-näkyvät putkistot, kosteat tilat Ac 23 Lämmönsiirtimet Da 100 Säiliöt Ba, Be 100 Pumput - Venttiilit yms. varusteet Aa (alle DN 50 venttiileitä ei eristetä) Putkistot teknisissä tiloissa, korkeus yli 2500 mm Aa 23 6 Putkistot teknisissä tiloissa, korkeus alle 2500 mm Aa Seinämien läpiviennit Aa Putkistot ilmanvaihdon pystykuiluissa Aa 23 6 Putkistot putkitunneleissa Aa 23 6 Putkistot poistumisteillä Aa 23 6 Putkistot rakenteissa Ef 13 Putkistot ulkotiloissa Tehdasvalmisteinen eristyselementti PE-suojaputkella Lämmöntalteenotto, käyttölämpötila yli -8 C Näkyvät putkistot, kuivat tilat Ef 19 Näkyvät putkistot, kosteat tilat Ef 19 Ei-näkyvät putkistot, kuivat tilat Ef 19 Ei-näkyvät putkistot, kosteat tilat Ef 19 Lämmönsiirtimet Ef 19 Säiliöt -

15 PUTKISTOERISTYKSET 10 (12) Pumput Ef 19 Venttiilit yms. varusteet Ef 19 Putkistot teknisissä tiloissa, korkeus yli 2500 mm Ef 19 Putkistot teknisissä tiloissa, korkeus alle 2500 mm Ef 19 Seinämien läpiviennit Ef Putkistot ilmanvaihdon pystykuiluissa Ef 19+Bc30 K Putkistot putkitunneleissa Ef 19 Putkistot poistumisteillä Ef 19+Bc30 K Putkistot rakenteissa - Putkistot ulkotiloissa Tehdasvalmisteinen eristyselementti PE-suojaputkella Ef-eristyksen UV-suojamaalaus, mikäli auringon valolle altis sijainti. Näkyvät eristeet maalataan ark.määräämään sävyyn tarvittaessa valm.ohjeen mukaan. Kylmä vesi, käyttölämpötila yli 5 C Näkyvät putkistot, kuivat tilat Aa 21 6 K Näkyvät putkistot, kosteat tilat Aa 21 6 K Ei-näkyvät putkistot, kuivat tilat Aa 21 K Ei-näkyvät putkistot, kosteat tilat Aa 21 K Lämmönsiirtimet Bc2x60 10 K Säiliöt Ef 19 Pumput Armaflex-nauha ja -levy Venttiilit yms. varusteet Aa 21 10K (alle DN 20 venttiileitä ei eristetä) Putkistot teknisissä tiloissa, korkeus yli 2500 mm Aa 21 6 K Putkistot teknisissä tiloissa, korkeus alle 2500 mm Aa K Seinämien läpiviennit Aa K Putkistot ilmanvaihdon pystykuiluissa Ac 21 K Putkistot putkitunneleissa Aa 21 6 K Putkistot poistumisteillä Aa 21 6 K Putkistot rakenteissa Ef 13 (Rakenteissa olevia myovipäällysteisiä kytkentäjohtoja ei eristetä.) Putkistot ulkotiloissa Tehdasvalmisteinen eristyselementti PE-suojaputkella Ef-eristyksen UV-suojamaalaus, jos auringon valolle altis sijainti Lämmin käyttövesi, käyttölämpötila alle 55 C Näkyvät putkistot, kuivat tilat Aa 23 6 Näkyvät putkistot, kosteat tilat Aa 23 6 K Ei-näkyvät putkistot, kuivat tilat Ac 23 Ei-näkyvät putkistot, kosteat tilat Ac 23 Lämmönsiirtimet Da 100 Säiliöt Ef 19 Pumput - Venttiilit yms. varusteet Aa (alle DN 50 venttiileitä ei eristetä) Putkistot teknisissä tiloissa, korkeus yli 2500 mm Aa 23 6 Putkistot teknisissä tiloissa, korkeus alle 2500 mm Aa Seinämien läpiviennit Ac Putkistot ilmanvaihdon pystykuiluissa Ac 23 Putkistot putkitunneleissa Aa 23 6 Putkistot poistumisteillä Aa 23 6 Putkistot rakenteissa Ef 13 (Rakenteissa olevia myovipäällysteisiä kytkentäjohtoja ei eristetä.) Putkistot ulkotiloissa Tehdasvalmisteinen eristyselementti PE-suojaputkella Ef-eristyksen UV-suojamaalaus, jos auringon valolle altis sijainti
