2 CamSafe 2 CAMIL ENEMMÄN KUIN PUHDAS- ILMARATKAISUJEN TOIMITTAJA CAMSAE 2 EI AINOASTAAN TIIVIS KOTELO Camfil on maailman johtava puhdasilmateknologian ja ilmansuodattimien valmistaja. Organisaatiomme on ilmansuodattimien erikoisasiantuntija. Olemme keskittyneet ilmansuodatintuotteiden ja palveluiden maailmanlaajuiseen tutkimus- ja kehitys-työhön, uusimpiin tuotantomenetelmiin ja markkinointiin. Camfil yhtymällä on tällä hetkellä 25 tuotantolaitosta ja koska asiakaskuntamme jatkaa kasvuaan, me investoimme uusiin tuotantolaitoksiin ympäri maailmaa, olemme näin maailman suurin ilmansuodattimien kehittäjä ja valmistaja. Me Camfil:lla olemme erittäin ylpeitä huippulaatuisista tuotteistamme, joissa yhdistyvät pitkä käyttöikä ja alhaiset käyttö- ja huoltokustannukset. SEGMENTTIIN ERIKOISTUNUT Olemme olleet yli 50 vuotta johtava ilmansuodatinratkaisujen ja palveluiden toimittaja lääketeollisuudelle. Monella asiakkaallamme on lukuisia tuotantolaitoksia ympäri maailmaa. Useat suurimmista lääketeollisuuden valmistajista näkevät Camfilin kumppanina, joka kykenee tarjoamaan tukea ja palveluita ilmansuodatukseen liittyen sekä paikallisesti, että globaalisti. Olemme tehneet huomattavia investointeja tuotekehitysyksiköihimme kehittääksemme tuotteita erityisesti lääketeollisuutta varten. On tavallista, että ryhdymme asiakkaidemme kumppaneiksi, jotta voimme täyttää, ja usein ylittää, heidän vaativimmatkin ilmansuodatustarpeensa. CamSafe 2 on enemmän kuin pelkkä tiivis kotelo kontaminaatiovapaata suodatinvaihtoa varten. Koska se täyttää tekniset vaatimukset ja ylittää ne, voit keskittyä liiketoimintaasi laitteidesi sijasta. RAKENNE CamSafe -kotelo mahdollistaa kontaminaatiovapaan suodattimien vaihdon. Koteloita on saatavilla yksittäisinä moduuleina tai useampia moduuleita yhdistettyinä toisiinsa riippuen tarvittavien suodatinportaiden lukumäärästä, suodatintyypeistä ja ilmamäärästä. KAASUTIIVIS Kotelo on kaasutiivis ja täysin hitsattu 2mm teräspellistä. Huoltoluukku kiinnitetään neljällä tähti -kiristysruuvilla. Suodattimien turvavaihto tapahtuu jokaiselle suodattimelle erikseen, PVC -muovipussi kiristyy kotelon kaulukseen kumilenkillä. SUODATINKOTELO CamSafe 2 kotelot voidaan varustaa useilla erilaisilla hiukkassuodattimilla tai molekyylisuodattimilla. Pikalukitusmekanismin avulla suodattimen tiiviste painetaan kotelon pintaa vasten. Jotta suodatin on varmasti paikoillaan, tulee vipua kääntää 180 astetta. TESTAUS CamSafe 2 on testattu ja luokiteltu laboratoriossamme. Mekaaninen kestävyys, kokonais- ja paikallinen läpäisy ovat testattu 6000 Pa yli- ja alipaineessa. Mekaaninen kestävyys (EN 1886:2003), Luokka D1 Kokonais- ja paikallinen läpäisy EUROVENT 2/2, Luokka C EN 1886, Luokka L1 ISO 10648, Luokka 3 EN 137, Luokka D ISO mukainen suodattimen ja kotelon välinen läpäisy Nimellisilmamäärällä ja Camfil ABSOLUTE suodattimen loppupainehäviöllä läpäisy on vähemmän kuin 0,01%. Jotta voimme tukea asiakkaitamme kaikissa heidän suodatustarpeissaan, meillä on useiden markkina- ja aihealueiden asiantuntijoita (Subject Matter Expert / SME) sijoitettuna kaikille maantieteellisesti tärkeimmille alueille. Camfil:n globaali segmenttipäälliköiden verkosto on yhtenäistetty sisäisesti ja ulkoisesti. Heidän tehtävänsä on varmistaa, että kerromme uusimmasta teknologiasta joka täyttää eri sovellusten vaatimukset paikallisten, alueellisten ja kansainvälisten standardien mukaisesti. Camfil:n turvavaihtokotelo CamSafe 2 on tarkoitettu käytettäväksi kohteissa, joissa ympäristön- ja henkilöiden suojaaminen on välttämätöntä. Käyttökohteita: Sairaalat (eristyshuoneet, syklotronit) Lääketeollisuus Turvalaboratoriot Teollisuus (Kemia) Biotekniikka Bioturvallisuus Koe-eläintilat 2 3

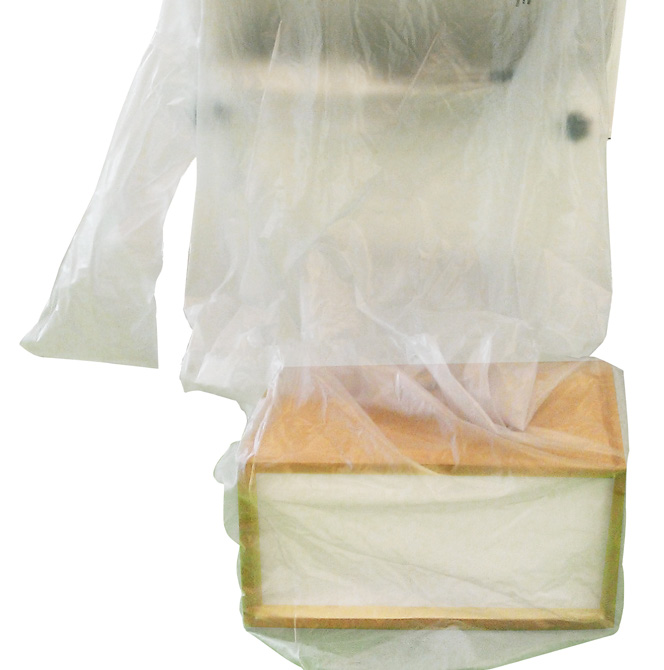

3 CamSafe 2 CAMSAE 2 9 Huoltoluukku pitää kotelon tiiviinä. Helppo huoltaa. Huoltoluukun kiristykseen käytettävät kierretangot ovat pultattu paineistetun osan ulkopuolelle. AINUTLAATUISET OMINAISUUDET Saammeko esitellä ainutlaatuista ominaisuutta jotka tuotekehityksemme yhteistyössä intensiivisten käyttäjien kanssa on kehittänyt lähtökohtanaan TURVALLISUUS & KÄYTTÄJÄYSTÄVÄLLISYYS DIN TESTAUSLAITE Erillistä DIN -testilaitetta voidaan käyttää kaikkien DIN -tiivisteellä varustettujen HEPA/ULPA suodattimien testaamiseen täydellisen suodattimen asemoinnin ja tiiveyden takaamiseksi, jopa käytönaikana. 10 MUOVIPUSSIN KIINNITYS Leveän uran ja integroidun kumilenkin ansiosta muovipussi on helppo kiinnittää. Yksi ihminen voi tehdä sen - jopa hansikkaat kädessä - nopeasti ja turvallisuutta vaarantamatta. Ainoastaan muutama yksinkertainen vaihe ja muovipussi on tiiviisti asennettu koteloon. TIIVIS LIITÄNTÄ Laippaliitoksen kulmiin tulevat ruuvit takaavat kotelon ja kanaviston välisen tiiveyden. 6 TIIVIYS 9 Täydellinen ja pysyvä tiiviys, kokonaan hitsattu rakenne. Painetestattu ±6000 Pa. 2 HUOLTOLUUKUN KIINNITYS TIIVISTYSPINTA Jäykkä suodattimien tiivistyspinta on täysin hitsattu LUKITUSMEKANISMI KOLMINKERTAINEN TURVALLISUUS PATENTOITU suodattimen turvalukitusmekanismi! Uusi rakenne estää suodattimen lukituksen, mikäli suodatin ei ole oikein paikoillaan. Tämä on ainutlaatuinen ominaisuus Camfil -koteloissa ja parantaa turvallisuutta poistaen mahdollisuuden asentaa suodattimen väärin POKA YOKE (TURVAMEKANISMI) Mekaaninen lukituslaite estää huoltoluukun sulkemisen mikäli suodatin ei ole oikein paikoillaan KEVYT RAKENNE Helppo asentaa ja huoltaa. Vaikka CamSafe on tehty kestävistä komponenteista, ne ovat silti kevyitä. Esimerkiksi huoltoluukun käsittelyyn riittää yksi henkilö. 8 TARKASTUSIKKUNA Visuaalinen varmistus ikkunan kautta. Sinun ei tarvitse avata huoltoluukkua varmistaaksesi onko CamSafe 2 kotelossa suodatin ja muovipussi paikoillaan, katsot vain ikkunasta. Tämä ominaisuus auttaa minimoimaan kontaminaatio riskiä. TURVAVAIHTOMUOVIPUSSI CamSafe 2 muovipussi on suunniteltu käyttäjälähtöisesti tarjoten parhaan mahdollisen turvan ja käytettävyyden. Se on tehty 200 mikrometrin (0,2 mm) paksuisesta muovista, joka tekee siitä erittäin kestävän ja repeämättömän. Muovipussissa on integroitu kumilenkki helppoa ja nopeaa asennusta varten sekä erityinen lahje, jolla edellisen muovipussin jäänteet voi turvalllisesti poistaa ja hävittää. KÄSITTELYPÖYTÄ CamSafe 2 kotelolle on suunniteltu oma käsittelypöytä helpottamaan ja nopeuttamaan suodattimien vaihtoa (tilattava erillisenä lisävarusteena). 5

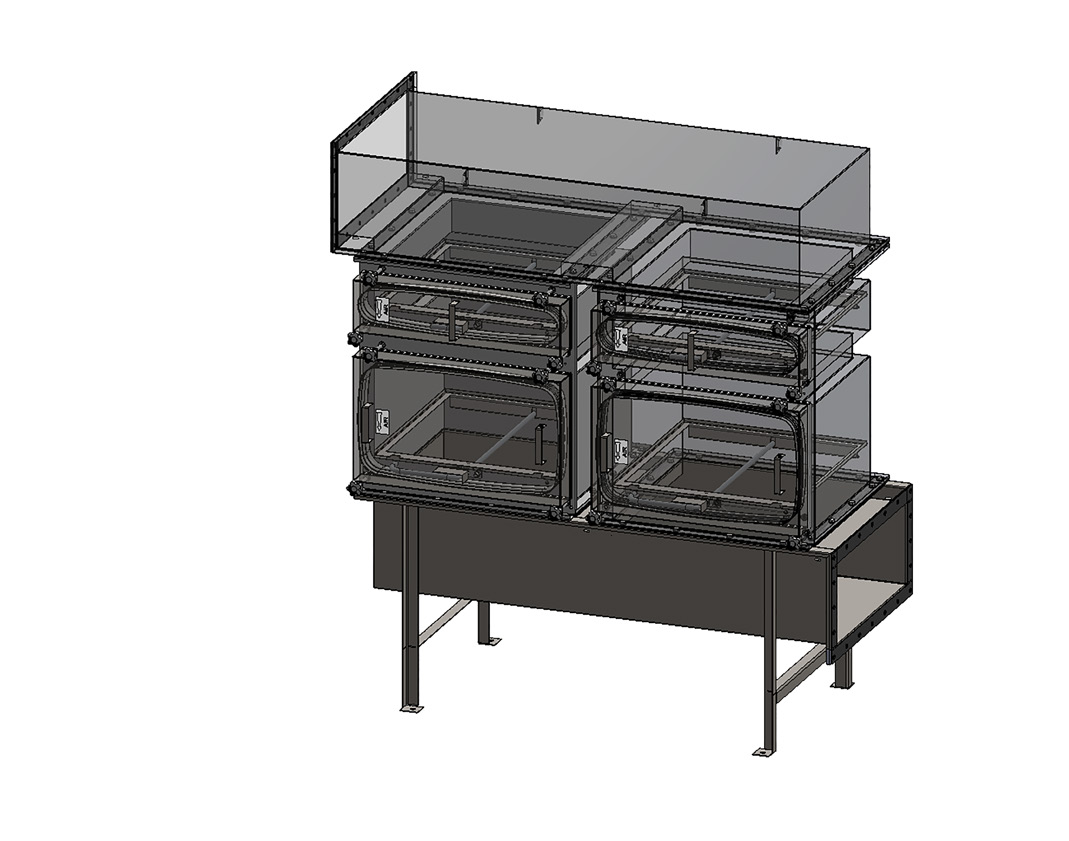

4 CamSafe 2 KOKOONPANO - ASENNUSVAIHTOEHDOT - KOODAUS 1 Tuote: CamSafe 2 (CS2) 7 KOKOOJAKAMMIOT: NC EI KAMMIOTA 2 2 KOTELON KOKO: SUODATTIMEN KOKO (mm x mm) x x x 610 * 610 on aina huoltopuoli TULOILMA 1 VASEN YLÄKULMA 2 YLHÄÄLLÄ KESKELLÄ 3 OIKEA YLÄKULMA JÄTEILMA 4 VASEN ALAKULMA 3 3 SUODATINYHDISTELMÄT: ESISUODATIN Korkeus: 50 mm PÄÄSUODATIN Korkeus: 292 mm 5 ALHAALLA KESKELLÄ 6 OIKEA ALAKULMA P P PÄÄSUODATIN 292 ESISUODATIN 50 + PÄÄSUODATIN 292 P + + P MATERIAALI: Maalattu SS (ruostumaton teräs 304 L) 5 VAIHTOEHDOT/LISÄVARUSTEET: DIN (testi) WIN (Ikkuna) ATEX (Atex) 6 KOTELOITA VIEREKKÄIN: 1, 2, 3, 4, 5, ESIMERKKI: CS2 - Camfil CamSafe 2 CS suodatinkoko CS P+ - suodatinyhdistelmä CS P+ - PAINTED - viimeistely tai materiaali CS P+ - PAINTED - DIN/WIN/ATEX - lisävarusteet CS P+ - PAINTED - DIN/WIN/ATEX rinnakkain olevien koteloiden lukumäärä CS P+ - PAINTED - DIN/WIN /ATEX - 2-1/6 määrittelee kokoojakammioiden tulo- ja jäteilmaliitäntöjen paikan 6 7

5 TEKNISET TIEDOT 305 YLEISPIIRROS 305 ASENNUSVAIHTOEHDOT JA PÄÄMITAT Joint / Gasket joint / Gasket 790 Vue / View X 180 = X Ø X 180 = X 9

6 TEKNISET TIEDOT 610 YLEISPIIRROS 610 ASENNUSVAIHTOEHDOT JA PÄÄMITAT Joint / Gasket joint / Gasket 790 Vue / View X 180 = X Ø X 180 = X 11

7 TEKNISET TIEDOT 762 YLEISPIIRROS 762 ASENNUSVAIHTOEHDOT JA PÄÄMITAT MANUAALINEN SKANNNAUS SUODATTIMIEN VUOTOMITTAUS Mitään osia ei tarvitse irroittaa suodattimien vuotomittauksen aikana. Kaikki mittayhteet ovat ilmatiiviitä. Normaalin käytön aikana mittayhteet on tulpattu. PAREMPI EROTOTUSASTEEN VARMISTUS Tehtaalla tehtävän suodattimen erotusasteen mittauksen lisäksi suodatin voidaan tarkastaa ja mitata myös käytön aikana. LUOTETTAVUUTTA AEROSOLIN SYÖTTÖ- JA SEKOITUSMODUULILLA Testiaerosoli sekoittuu tasaisesti koko HEPA-suodattimen teholliselle pinta-alalle. Mikäli suodatinyksiköitä on useampi rinnakkain, ilmamäärä ensimmäisessä yksikössä voi olla 15% pienempi kuin viimeisessä. Tästä johtuen jokainen yksikkö on varustettu omalla aerosolin syöttö- ja sekoitusmoduulilla. Mikäli suodatinyksikkö sijaitsee puhaltimen painepuolella ja aerosolin syöttöyhde on ennen puhallinta, ei aerosolin syöttö- ja sekoitusmoduulia tarvita. HELPPOUS, NOPEUS, PUHTAUS Kaikki testeihin vaadittavat yhteet ja laitteet ovat kiinni suodatusyksiköissä. Ei ole tarvetta päästä käsiksi kanavistoihin ennen suodatinyksiköitä tai niiden jälkeen. Mikäli vuotomittaus suoritetaan kanavasta suodattimien jälkeen ja havaitaan vuoto, on käytännössä hyvin vaikeaa tietää mikä suodatin on vahingoittunut; tämän selvittäminen on vaikeaa ja vie liian paljon aikaa. Sekoitus MODUULI + Aerosolin syöttöyhde Aerosolin nollaus -yhde ennen suodatinta Manuaalinen SKANNAUS suodattimen jälkeen Yksilöllisellä skannausjärjestelmällä vioittunut suodatin löytyy välittömästi. Yksilöllinen skannausprosessi vaatii vähemmän testiaerosolia eikä koko imukanavistoa tarvitse kontaminoida aerosolilla. 13

8 CamSafe 2 TEKNISET TIEDOT SUODATTIMET ESISUODATTIMET AeroPleat HP Tyyppi EcoPleat Opakair Green 2 Suodatinluokka EN779:20 Koko LxKxS (mm) Tehollinen pinta-ala (m2) Nimellisilmamäärä (m3/h) Alkupainehäviö (Pa) AeroPleat HP G4 305 x 610 x AeroPleat HP G4 610 x 610 x AeroPleat HP G4 762 x 610 x EcoPleat x 610 x EcoPleat x 610 x EcoPleat x 610 x Opakair Green x 610 x Opakair Green x 610 x Opakair Green x 610 x PÄÄSUODATTIMET Absolute DG Tyyppi Absolute VGXL Suodatinluokka EN1822:2009 Koko LxKxS (mm) Tehollinen pinta-ala (m2) Nimellisilmamäärä (m3/h) Alkupainehäviö (Pa) Absolute DG 305 x 610 x Absolute DG 610 x 610 x Absolute DG 762 x 610 x Absolute VGXL 305 x 610 x Absolute VGXL 610 x 610 x Absolute VGXL 762 x 610 x Modulaarinen CamSafe 2 -konsepti mahdollistaa räätälöidyt ratkaisut juuri Teidän suodatustarpeisiinne ja vaatimuksiinne. Voimme taata, että saatte järjestelmän, joka on turvallinen, luotettava ja helppo käyttää. MOLEKYYLISUODATTIMET Kun tarvitset asiantuntijaa, voit ottaa yhteyttä Camfil Oy:öön. Acticarb Tyyppi Koko LxKxS (mm) Malli Aktiivihiilen tilavuus (litraa) Suositeltu käyttölämpötila (oc) Suositeltu suhteellinen kosteus (%) Paino (kg) Acticarb x 610 x 292 Kompakti 4-V Acticarb x 610 x 292 Kompakti 4-V CAMSAE 2 TEIDÄN TARPEISIINNE 15
