PYÖRIVÄ LASER SL005 OSAT. Pääyksikkö. Yläkahva. Laserin lähtöaukko. Pyörijä. Näppäimistö. Ylälaserin lähtöaukko. Akkukotelo Pohjalevy

Transkriptio

1 SL005 PYÖRIVÄ LASER OSAT FIN Pääyksikkö Yläkahva Pyörijä Laserin lähtöaukko Akkukotelo Pohjalevy Näppäimistö Paristotilan lukko Ylälaserin lähtöaukko Valaisukytkin Äänimerkin kytkin Tarkkuuskytkin Virtakytkin Kaukosäädin LCD-näyttö Säteen vastaanottoikkuna Kupla Osoitin Kiinnitysruuvi Pidike Vastaanottimen kiinnitysruuvi 1

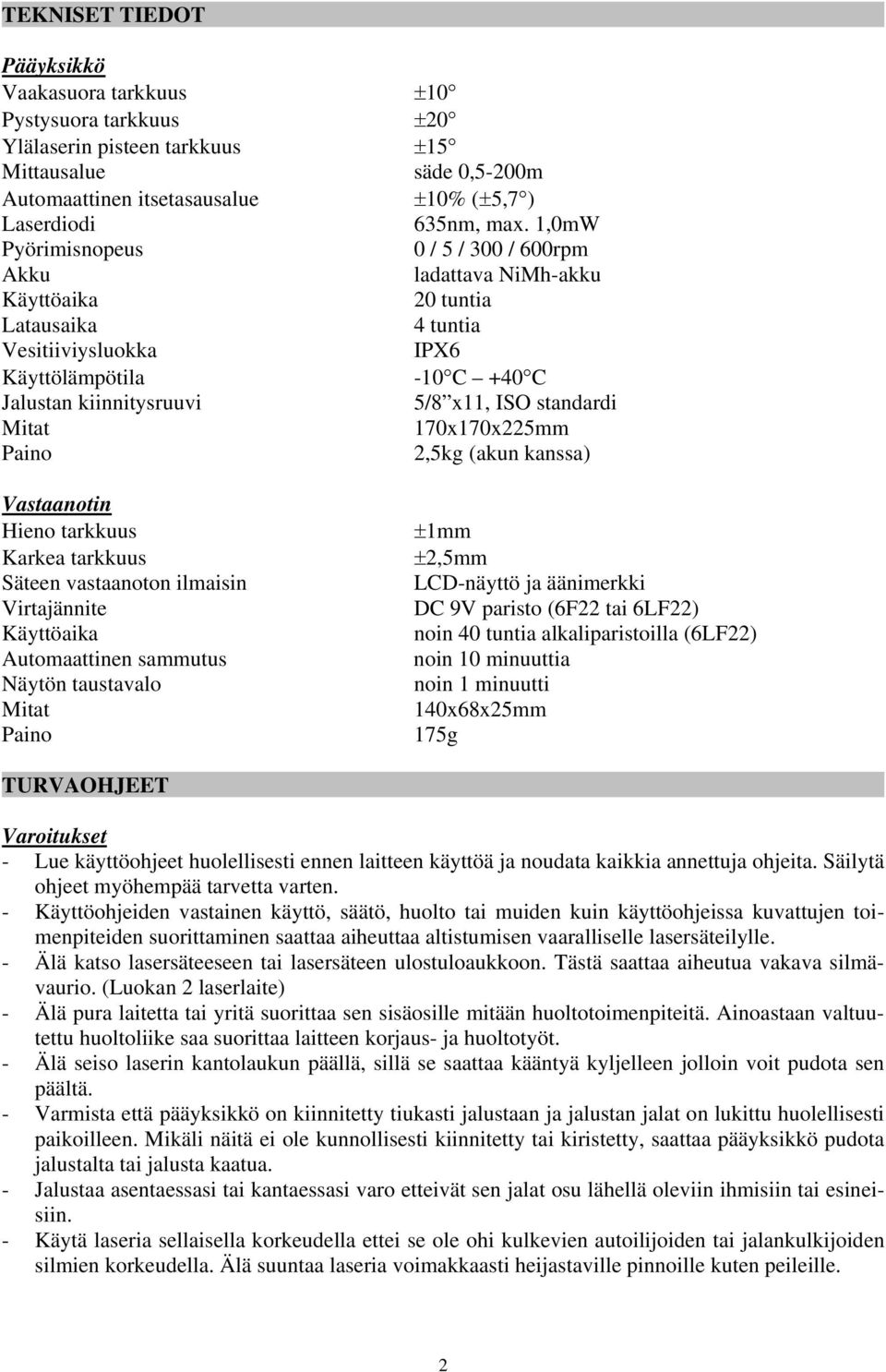

2 TEKNISET TIEDOT Pääyksikkö Vaakasuora tarkkuus ±10 Pystysuora tarkkuus ±20 Ylälaserin pisteen tarkkuus ±15 Mittausalue säde 0,5-200m Automaattinen itsetasausalue ±10% (±5,7 ) Laserdiodi 635nm, max. 1,0mW Pyörimisnopeus 0 / 5 / 300 / 600rpm Akku ladattava NiMh-akku Käyttöaika 20 tuntia Latausaika 4 tuntia Vesitiiviysluokka IPX6 Käyttölämpötila -10 C +40 C Jalustan kiinnitysruuvi 5/8 x11, ISO standardi Mitat 170x170x225mm Paino 2,5kg (akun kanssa) Vastaanotin Hieno tarkkuus Karkea tarkkuus Säteen vastaanoton ilmaisin Virtajännite Käyttöaika Automaattinen sammutus Näytön taustavalo Mitat Paino ±1mm ±2,5mm LCD-näyttö ja äänimerkki DC 9V paristo (6F22 tai 6LF22) noin 40 tuntia alkaliparistoilla (6LF22) noin 10 minuuttia noin 1 minuutti 140x68x25mm 175g TURVAOHJEET Varoitukset - Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. - Käyttöohjeiden vastainen käyttö, säätö, huolto tai muiden kuin käyttöohjeissa kuvattujen toimenpiteiden suorittaminen saattaa aiheuttaa altistumisen vaaralliselle lasersäteilylle. - Älä katso lasersäteeseen tai lasersäteen ulostuloaukkoon. Tästä saattaa aiheutua vakava silmävaurio. (Luokan 2 laserlaite) - Älä pura laitetta tai yritä suorittaa sen sisäosille mitään huoltotoimenpiteitä. Ainoastaan valtuutettu huoltoliike saa suorittaa laitteen korjaus- ja huoltotyöt. - Älä seiso laserin kantolaukun päällä, sillä se saattaa kääntyä kyljelleen jolloin voit pudota sen päältä. - Varmista että pääyksikkö on kiinnitetty tiukasti jalustaan ja jalustan jalat on lukittu huolellisesti paikoilleen. Mikäli näitä ei ole kunnollisesti kiinnitetty tai kiristetty, saattaa pääyksikkö pudota jalustalta tai jalusta kaatua. - Jalustaa asentaessasi tai kantaessasi varo etteivät sen jalat osu lähellä oleviin ihmisiin tai esineisiin. - Käytä laseria sellaisella korkeudella ettei se ole ohi kulkevien autoilijoiden tai jalankulkijoiden silmien korkeudella. Älä suuntaa laseria voimakkaasti heijastaville pinnoille kuten peileille. 2

3 Varotoimenpiteet - Vältä laitteen käyttöä tai varastointia äärimmäisissä lämpötiloissa tai tilassa jossa on voimakkaita lämpötilan vaihteluita. Lämpötila-alue on -10 C +40 C. Laite toimii epänormaalisti näiden lämpötilarajojen ulkopuolella. - Säilytä laitetta laukussaan ja varastoi se vesi- ja pölytiiviiseen paikkaan, jossa ei esiinny tärinää. - Mikäli varastointi- ja käyttöpaikan lämpötilat eroavat suuresti toisistaan, anna laitteen sopeutua jonkin aikaa työskentelyalueen lämpötilaan ennen käyttöä. - Vastaanotin saattaa reagoida myös loisteputkivalaisimiin, työmaavalaisimiin, moduloituun valoon tai sähköaaltoihin (esim. lentokentillä tai niiden läheisyydessä), joten tällaisissa olosuhteissa laite ei välttämättä anna oikeaa mittaustulosta. Sammuta tai katkaise tällöin häiriön aiheuttaja ja suorita mittaus uudelleen. - Vältä iskua ja tärinää kuljetuksen aikana. - Kääri laite pehmustavaan materiaaliin ja aseta se laukkuun. Käsittele helposti särkyvänä. - Suorita laitteen tarkistus ja kalibrointi ennen ensimmäistä käyttökertaa. Mikäli laite on ollut varastoituna pitkään tai se on altistunut iskulle tai tärinälle, tutki se huolellisesti ennen käyttöä varmistaaksesi sen normaalin toiminnan. - Ainoastaan valtuutettu huoltoliike saa suorittaa laitteen korjaustyöt. Älä yritä purkaa laitetta itse, sillä se saattaa altistaa vaaralliselle lasersäteilylle. - Noudata kaikkia annettuja ohjeita varmistaaksesi mahdollisimman tarkan mittaustuloksen. ENNEN KÄYTTÖÄ Laukusta ottaminen 1. Aseta laukku alustalle oikea puoli ylöspäin. 2. Avaa laukku painamalla laukussa olevia lukituspainikkeita. 3. Ota tarvitsemasi laite ja paina sen säilytyspaikka mieleesi. 4. Älä yritä käytön jälkeen asettaa laitetta väkisin tai voimaa käyttäen takaisin paikoilleen. 5. Sulje kansi ja lukitse lukituspainikkeet. Huom! - Pitele laitetta aina tukevasti molemmin käsin. - Sammuta laitteesta virta aina ennen kuin asetat sen takaisin laukkuun. Akkujen asennus pääyksikköön - Aseta ladattava NiMh-akku akkukoteloon. - Tue laitetta toisella kädellä ja paina akkukotelo paikoilleen laitteeseen. - Lukitse akkukotelo kääntämällä lukitsinvipua myötäpäivään. Avaa Lukitse Pariston asennus vastaanottimeen - Liu uta paristotilan kantta merkin osoittamaan suuntaan. - Aseta paristo paikoilleen paristotilaan + ja - symbolien mukaisesti. - Liu uta paristotilan kansi takaisin paikoilleen. Paristotilan kansi Paristo 3

4 NÄPPÄIMET JA NÄYTTÖ Näppäimistö NÄPPÄIN TOIMINTO I/O/MAN näppäin - On/Off-virtakytkin. - Itsetasauksen jälkeen tai sen aikana paina näppäintä ja pidä se pohjaan painettuna vähintään 3 sekunnin ajan vaihtaaksesi manuaaliseen moodiin. SPEED näppäin - Nopeudenvalintakytkin. 4 nopeutta: 600rpm, 300rpm, 5rpm, 0rpm. Nopeudet vaihtuvat tässä järjestyksessä jokaisella kerralla kun näppäintä painetaan. - CAL-moodissa 2 nopeutta: 0rpm ja 600rpm vuorottelevat. Tutkaus-näppäin - Tutkauskulman vaihtokytkin. Nopeuden ollessa 0rpm paina näppäintä päästäksesi tutkausmoodiin. 3 kulma-astetta: 10, 30, 60 vaihtuvat vuorollaan. CAL. näppäin - Paina näppäintä ja pidä se pohjaan painettuna vähintään 5 sekunnin ajan vaihtaaksesi kalibrointi-moodiin. - CAL-moodissa suorita X/Y/Z-akseleiden kalibrointi, vaihto ja vahvistus. Kallistus-näppäimet - Manuaalisessa moodissa paina näppäintä ja pidä se pohjaan painettuna siirtääksesi lasersädettä tai pistettä vasemmalle/oikealle X- akselin suuntaisesti. - CAL-moodissa paina jompaakumpaa näppäintä lyhyesti suorittaaksesi X/Y-akseleiden kalibroinnin. Piste-näppäimet - Nopeuden ollessa 0rpm paina näppäintä lyhyesti siirtääksesi laserpistettä nopeasti. Paina näppäintä ja pidä se pohjaan painettuna siirtääksesi pyörijää hitaasti. - Tutkausmoodissa paina jompaakumpaa näppäintä ja pidä se pohjaan painettuna vaihtaaksesi tutkauslinjan hitaasti liikkuvaksi pisteeksi. Vapautettuasi näppäimen laite palaa takaisin tutkausmoodiin ja tutkauslinjan asento on vaihtunut vastaavasti. 4

5 LED-näyttö - Tasausprosessin aikana LED1 vilkkuu punaisena ja lasersäde vilkkuu. Tasauksen jälkeen LED1 muuttuu vihreäksi ja se palaa jatkuvasti. Lasersäde on edelleen päällä ja pyörijä jatkaa pyörimistä. - Manuaalisessa moodissa LED1 ja LED3 palavat jatkuvasti vihreinä. - CAL-moodissa LED1 vilkkuu nopeasti vihreänä merkkinä siitä että X-akselin kalibrointi on meneillään. Paina tämän jälkeen tutkaus-näppäintä suorittaaksesi Y-akselin kalibroinnin, jolloin LED2 vilkkuu nopeasti punaisena. Paina tämän jälkeen tutkaus-näppäintä vielä kerran vaihtaaksesi laitteen itsetasaus-moodiin (tila ennen äsken suoritettua kalibrointia). - Kun akkujen käyttöjännite laskee 5,5-5,8 volttiin, LED2 vilkkuu hitaasti punaisena. Käyttöjännitteen laskiessa alle 5,5 volttiin LED2 palaa jatkuvasti punaisena, äänimerkki hälyttää ja lasersäde sammuu 10 sekunnissa. - Laitteen ollessa itsetasausalueen ulkopuolella LED palaa jatkuvasti punaisena, äänimerkki hälyttää ja lasersäde sammuu 10 sekunnissa. - Mene CAL-moodiin laite käännettynä Z-akselin kalibrointiin. LED3 vilkkuu vihreänä. Kaukosäätimen näppäimistö LED-näyttö Kallistus-näppäin Tutkaus-näppäin Nopeus-näppäin Piste-näppäin MITTAUKSEN ESIVALMISTELUT Jalustan asennus 1. Aseta laite värinättömälle alustalle sellaiseen kohtaan, jossa laitteella on suunnilleen sama matka jokaiseen mittauspisteeseen. Jalkojen päihin on asetettava liukuesteet mikäli alusta on liukas. 2. Pidennä tai lyhennä jalustan teleskooppijalkoja kunnes ne ovat haluamallasi korkeudella. 3. Mikäli alusta on vino, säädä jalkojen pituutta tasapainottaaksesi kaltevuuden. säädä likimain vaakasuorassa Pääyksikön kiinnitys jalustaan Aseta pääyksikkö jalustan päälle ja ruuvaa jalustan keskiruuvi kiinni yksikköön toisella kädellä laitetta samanaikaisesti tukien. Kiristä ruuvi tiukasti estääksesi pääyksikköä putoamasta. Tue toisella kädellä laitetta myös irrottaessasi pääyksikköä jalustasta. 5

6 Pidikkeen asennus vastaanottimeen Sovita vastaanotin pidikkeeseen siten, että pidikkeen tappi asettuu vastaanottimen selkäpuolella olevaan reikään ja kiristä kiinnitysruuvi tiukasti. Pidikettä on käytettävä mikäli vastaanotin asennetaan vaaitustankoon. Pidike Kiinnitysruuvi Vastaanotin KÄYTTÖOHJEET Laitteen käyttö I/O: Virtakytkin ja Itsetasaus-moodi - Oletusarvo kun virta kytketään päälle. MAN: Manuaalinen käyttö 1. Laite on aina automaattisessa itsetasaus-moodissa kun virta kytketään päälle. Itsetasauksen suoritettuaan pyörijä alkaa pyöriä ja lasersäde syttyy. Paina tämän jälkeen I/O-näppäintä vähintään 3 sekunnin ajan päästäksesi manuaaliseen moodiin. 2. Nyt säde pyörii vaikka laite ei olisikaan vaakatasossa. Turvallisuussyistä vihreä valo muuttuu punaiseksi merkiksi siitä että laite on manuaalisessa moodissa. 3. Tässä moodissa voit käyttää kallistus-näppäimiä. 4. Mikäli on työskenneltävä kaltevalla tasolla, on käytettävä tätä moodia. Vaakasuora käyttö 1. Paina I/O-näppäintä kytkeäksesi virran päälle. 2. Automaattinen itsetasaus-toiminto on oletusarvona ja vaaitus alkaa automaattisesti. Itsetasauksen suoritettuaan pyörijä alkaa pyöriä ja lasersäde syttyy. 3. Valitaksesi manuaalisen moodin paina MAN-näppäintä vähintään 3 sekunnin ajan. 4. Paina SPEED-näppäintä valitaksesi pyörimisnopeuden. Valittavissa on 4 nopeutta: 600rpm, 300rpm, 5rpm ja 0rpm. Nopeudet vaihtuvat tässä järjestyksessä jokaisella kerralla kun näppäintä painetaan. CAL-moodissa nopeus vaihtuu vuorotellen 0rpm ja 600rpm välillä. 5. Nopeuden ollessa 0rpm paina tutkaus-näppäintä päästäksesi tutkausmoodiin. Valittavissa on 3 kulma-astetta: 10, 30, 60. Kulma-asteet vaihtuvat tässä järjestyksessä jokaisella kerralla kun näppäintä painetaan. Tutkausmoodissa paina jompaakumpaa piste-näppäintä ja pidä se pohjaan painettuna vaihtaaksesi tutkauslinjan hitaasti liikkuvaksi pisteeksi. Vapautettuasi näppäimen laite palaa takaisin tutkausmoodiin ja tutkauslinjan asento on vaihtunut vastaavasti. 6. Laitteen ollessa itsetasaus- tai piste-moodissa paina I/O-näppäintä vähintään 3 sekunnin ajan päästäksesi manuaaliseen moodiin, jolloin pääset säätämään lasersädettä X-akselin suuntaisesti. Paina kallistus-näppäintä ja pidä se pohjaan painettuna siirtääksesi lasersädettä vasemmalle/oikealle X-akselin suuntaisesti. Kallistuskulma-alue on alle ±5,7. CAL-moodissa paina jompaakumpaa kallistus-näppäintä lyhyesti suorittaaksesi X/Y-akseleiden kalibroinnin 7. Sammuta laite painamalla I/O-näppäintä. Pystysuora käyttö Tähän asentoon ei tarvita välttämättä mitään lisävarusteita, vaan laitetta voidaan käyttää suoraan maasta käsin. 1. Aseta laite pystysuoraan asentoon siten, että se lepää tukipisteen päällä. Säädä laser likimain vaakatasoon säädettävien jalkojen avulla kuplan mukaisesti. 2. Paina I/O-näppäintä kytkeäksesi virran päälle. 6

7 3. Automaattinen itsetasaus-toiminto on oletusarvona ja vaaitus alkaa automaattisesti. Itsetasauksen suoritettuaan pyörijä alkaa pyöriä ja lasersäde syttyy. 4. Pystysuorassa automaattisessa moodissa pyörijää voidaan siirtää kallistus-näppäimillä vasemmalle tai oikealle. Tällöin laite tasaa itseään jatkuvasti. 5. Itsetasauksen jälkeen toimitaan kuten vaakasuorassa käytössä. Huom: - Suorita kiintopisteen tarkistus ja kalibrointi ennen laitteen käyttöä. - Huomioi että manuaalisessa moodissa (LED1 ja LED3 palavat vihreinä) lasersäteen vaakasuora tarkkuus ei ole taattu. - Kun laitteeseen on kytketty virta päälle, antaa laite äänimerkin mikäli se on itsetasausalueen ulkopuolella ja 10 sekunnin päästä virta kytkeytyy automaattisesti pois päältä. Laite on tällöin unitilassa. - Koska tämä laite on tarkkuuslaite, on suositeltavaa suorittaa toiminnot kaukosäätimellä. - Laitteen ollessa vaakasuorassa automaattisessa moodissa ei kallistustoimintoa voida käyttää. - Kytke virta pois päältä aina ennen kuin vaihdat käytön vaakasuorasta pystysuoraan tai päinvastoin. - Varmista että laitteen virta on kytketty pois päältä kun sitä ei käytetä. - Älä koskaan katso lasersäteeseen tai lasersäteen ulostuloaukkoon käytön aikana. Tästä saattaa aiheutua vakava silmävaurio. (Luokan 2 laserlaite) Ladattavat akut - Akkuja on ladattava 4 tunnin ajan ennen ensimmäistä käyttökertaa. 1. Kytke laturin pistoke akkuyksikön pistorasiaan. 2. Kytke laturin pistoke verkkovirtaan. 3. Neljän tunnin latauksen jälkeen laturin LED-valon väri muuttuu. - Akkutehon ollessa alhainen irrota akkuyksikkö laitteesta ja lataa akut. - Akkujen käyttöiän pidentämiseksi on suositeltavaa ladata vasta täydellisesti purkautunut akku. Älä lataa akkuja yli 10 tunnin ajan. - Kosteus saattaa vaurioittaa akkua ja laturia. Säilytä laturia ja suorita lataus aina kuivassa tilassa. VASTAANOTTIMEN KÄYTTÖ Vastaanotin 1. Kupla 2. LCD-näyttö 3. Vastaanottoikkuna 4. On/Off-virtakytkin 5. Karkea/Hieno mittaustarkkuus 6. Äänimerkin kytkin (korkea, matala, mykistetty) 7. Näytön taustavalokytkin LCD-näyttö 1. Äänitason ilmaisin 2. Laske vastaanotinta 3. Oikealla korkeudella 4. Nosta vastaanotinta 5. Paristotehon ilmaisin 6. Karkea/Hieno mittaustarkkuus 7

8 Virtakytkin - Paina virtakytkintä kytkeäksesi virran vastaanottimeen. - Paina virtakytkintä uudelleen kytkeäksesi virran pois vastaanottimesta. - Nestekidenäytön taustavalo syttyy virtakytkintä painettaessa. - Pariston jäljellä oleva teho näkyy aina virran ollessa päällä. - Virta sammuu automaattisesti mikäli lasersädettä ei vastaanoteta eikä mitään näppäintä paineta 10 minuuttiin. Kytke virta uudelleen päälle virtakytkintä painamalla. Mittaustarkkuuden valinta Korkea mittaustarkkuus - Valitaan tarkan nollatason havaitsemiseksi. Alhainen mittaustarkkuus - Valitaan mikäli ei tarvita korkeaa tarkkuutta tai mikäli ei pystytä saavuttamaan vakaata nollatasoa työmaalla esiintyvän tärinän takia. - Paina mittaustarkkuuden valintakytkintä valitaksesi haluamasi mittaustarkkuuden. Mittaustarkkuus vaihtuu jokaisella kerralla kun mittaustarkkuuden valintakytkintä painetaan. Kun virta kytketään päälle, on oletusarvona korkea mittaustarkkuus. - Mikäli mitattava kohde on kaukana, ei nollatasoa ehkä pystytä näyttämään vakaasti lämpöaaltojen värinästä tai laitteen lievästä tärinästä johtuen. Tällaisissa olosuhteissa on valittava alhainen mittaustarkkuus. Korkea tarkkuus Alhainen tarkkuus Säteen vastaanoton äänimerkki - Paina säteen vastaanoton äänimerkin kytkintä valitaksesi äänimerkin kuulumisen tai mykistyksen. - Äänimerkki (Korkea ääni/matala ääni/mykistys) vaihtuu jokaisella kerralla kun säteen vastaanoton äänimerkin kytkintä painetaan. - Kun virta kytketään päälle, on oletusarvona korkea ääni. Korkea ääni Matala ääni Ei symbolia Mykistys Näytön taustavalo - Paina taustavalokytkintä valaistaksesi näytön. - Paina taustavalokytkintä uudelleen sammuttaaksesi taustavalon. - Taustavalo sammuu automaattisesti mikäli lasersädettä ei vastaanoteta eikä mitään näppäintä paineta noin 1 minuuttiin. Sytytä taustavalo uudelleen taustavalokytkintä painamalla. 8

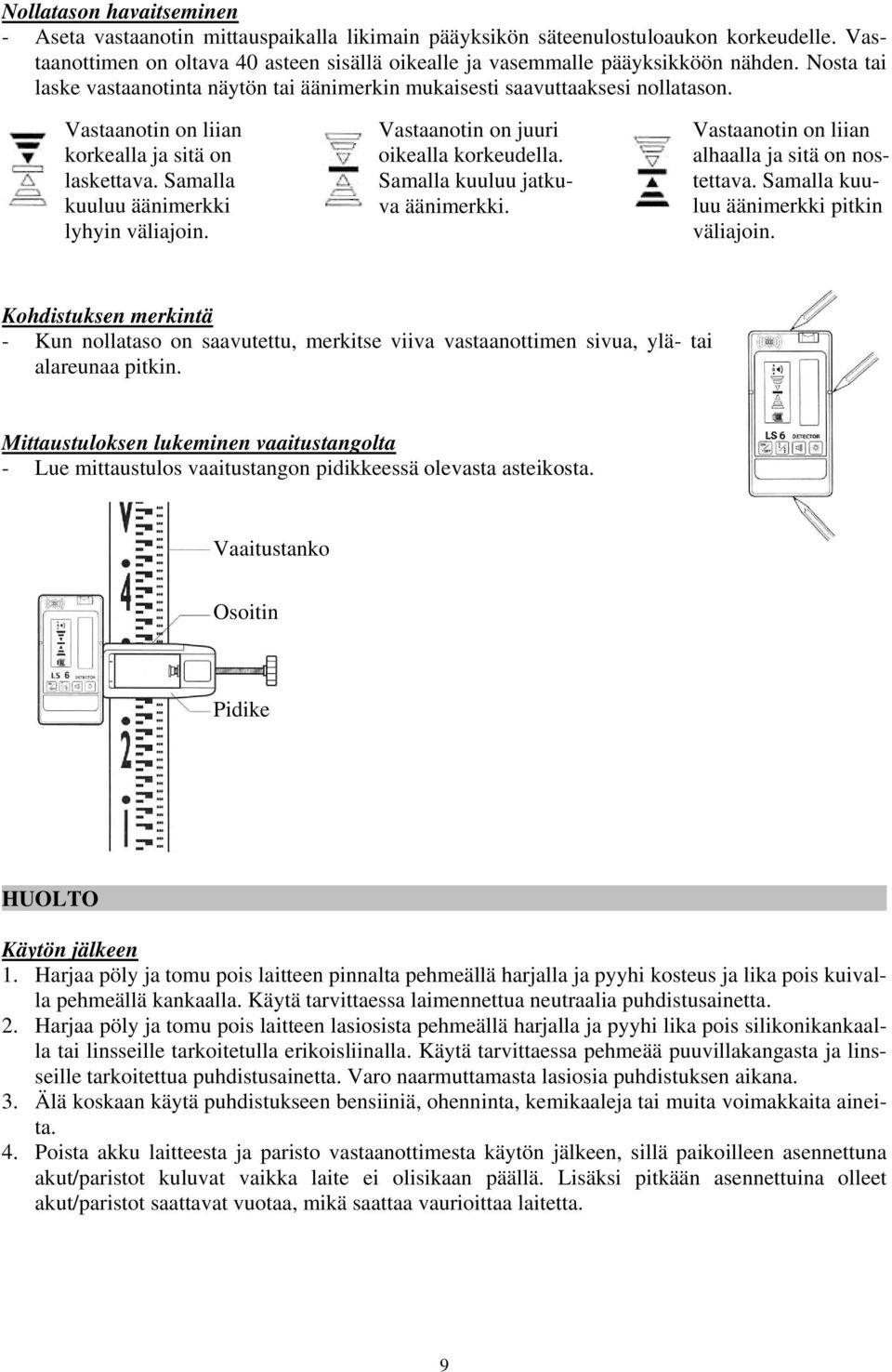

9 Nollatason havaitseminen - Aseta vastaanotin mittauspaikalla likimain pääyksikön säteenulostuloaukon korkeudelle. Vastaanottimen on oltava 40 asteen sisällä oikealle ja vasemmalle pääyksikköön nähden. Nosta tai laske vastaanotinta näytön tai äänimerkin mukaisesti saavuttaaksesi nollatason. Vastaanotin on liian korkealla ja sitä on laskettava. Samalla kuuluu äänimerkki lyhyin väliajoin. Vastaanotin on juuri oikealla korkeudella. Samalla kuuluu jatkuva äänimerkki. Vastaanotin on liian alhaalla ja sitä on nostettava. Samalla kuuluu äänimerkki pitkin väliajoin. Kohdistuksen merkintä - Kun nollataso on saavutettu, merkitse viiva vastaanottimen sivua, ylä- tai alareunaa pitkin. Mittaustuloksen lukeminen vaaitustangolta - Lue mittaustulos vaaitustangon pidikkeessä olevasta asteikosta. Vaaitustanko Osoitin Pidike HUOLTO Käytön jälkeen 1. Harjaa pöly ja tomu pois laitteen pinnalta pehmeällä harjalla ja pyyhi kosteus ja lika pois kuivalla pehmeällä kankaalla. Käytä tarvittaessa laimennettua neutraalia puhdistusainetta. 2. Harjaa pöly ja tomu pois laitteen lasiosista pehmeällä harjalla ja pyyhi lika pois silikonikankaalla tai linsseille tarkoitetulla erikoisliinalla. Käytä tarvittaessa pehmeää puuvillakangasta ja linsseille tarkoitettua puhdistusainetta. Varo naarmuttamasta lasiosia puhdistuksen aikana. 3. Älä koskaan käytä puhdistukseen bensiiniä, ohenninta, kemikaaleja tai muita voimakkaita aineita. 4. Poista akku laitteesta ja paristo vastaanottimesta käytön jälkeen, sillä paikoilleen asennettuna akut/paristot kuluvat vaikka laite ei olisikaan päällä. Lisäksi pitkään asennettuina olleet akut/paristot saattavat vuotaa, mikä saattaa vaurioittaa laitetta. 9

10 TARKISTUS JA SÄÄTÖ Pidä laite aina kalibroituna ja hyvässä toimintakunnossa. Suorita tarkistus ja kalibrointi ennen ensimmäistä käyttökertaa ja tämän jälkeen säännöllisin väliajoin, etenkin ennen erityisen tarkkoja mittaustöitä. Muista aina suorittaa tarkistus mikäli laitetta on kohdeltu kovakouraisesti. Vaakasuora tarkistus (X- ja Y-akselit) 1. Kiinnitä pääyksikkö jalustaan ja aseta jalusta noin 20 metrin päähän seinästä siten että laitteen sivu X1 on seinää kohti. Kytke virta päälle pääyksikköön. 2. Kytke virta päälle vastaanottimeen. Säädä vastaanotin oikealle korkeudelle ja merkitse kohta A seinään. 3. Löysää jalustan keskiruuvia ja käännä laitetta 180 siten että laitteen sivu X2 on seinää kohti. 4. Säädä vastaanotin oikealle korkeudelle ja merkitse kohta B seinään. 5. Mikäli kohtien A ja B ero on alle 3mm tähtäinlevyllä ja viivaimella mitattuna, on tarkkuus toleranssirajojen sisäpuolella. Mikäli ero on yli 3mm, on tarkkuus kalibroitava. 6. Y-akselin tarkistus suoritetaan kuten X-akselin tarkistus edellä, mutta tällöin laitteen sivujen X1 ja X2 sijasta on käytettävä laitteen sivuja Y1 ja Y2. n. 20 m seinä B Vaakasuora kalibrointi (X- ja Y-akselit) 1. Paina I/O-näppäintä ennen kalibrointi-moodiin siirtymistä, jolloin laite suorittaa itsetasauksen ja pyörijä pyörii samanaikaisesti. 2. Paina CAL-näppäintä ja pidä se pohjaan painettuna yli 5 sekunnin ajan. Vapauta sitten näppäin lopettaaksesi pyörijän pyörimisen. 3. LED1 vilkkuu nopeasti vihreänä merkkinä siitä että X-akselin kalibrointi on meneillään. 4. Paina tämän jälkeen laitteen tai kaukosäätimen piste-näppäintä siirtääksesi lasersäteen kohtien A ja B keskelle. Hienosäätö on suositeltavaa suorittaa piste-näppäinten avulla, mutta tarvittaessa voit kääntää hieman pääyksikköä. 5. Tuo laserpiste kohtien A ja B keskelle painamalla kallistus-näppäintä lyhyesti. Mikäli laitteen sivu X2 on seinää kohti ja lasersäde heijastuu tarkistussuuntaan, siirrä lasersädettä alaspäin painamalla kallistuksen alaspäin-näppäintä. 6. Kun säätö on suoritettu, paina CAL-näppäintä kahdesti, jolloin laite tallentaa asetuksen ja poistuu CAL-moodista. 7. Y-akselin kalibrointi suoritetaan kuten X-akselin kalibrointi edellä. Suorita säätö päästyäsi Y- akselin kalibrointi-moodiin (LED2 vilkkuu punaisena) ja tallenna säätö painamalla CALnäppäintä ainoastaan kerran. Mikäli laitteen sivu Y1 on seinää kohti ja lasersäde heijastuu tarkistussuuntaan, siirrä lasersädettä alaspäin painamalla kallistuksen alaspäin-näppäintä. 8. Paina kallistus-näppäintä 5 kertaa siirtääksesi lasersäteen 20 metrin päässä 1 mm ylös- tai alaspäin. Huom! - Suorita yllä olevat tarkistusohjeet uudelleen varmistaaksesi oikean säädön ja uudelleensäädä tarvittaessa. 10

11 - Voit suorittaa tarkkuuden säädön myös vastaanottimella. Paina tällöin SPEED-näppäintä päästyäsi CAL-moodiin, jolloin pyörijä alkaa pyöriä. Vahvista lasersäteen asento vastaanottimella. - Mikäli laite ei palaa normaaliin näiden säätöjen jälkeen, ota yhteys myyjään tai valtuutettuun huoltoliikkeeseen. Pystysuora tarkistus (Z-akseli) - Pystysuoraan tarkistukseen tarvitset vähintään 3 metrin pituisen luotilangan. 1. Ripusta luotilanka riippumaan katosta huoneessa, jonka korkeus on vähintään 3 metriä. 2. Aseta laite pystysuoraan asentoon kääntämällä se ja säädä nopeudeksi 0rpm. 3. Ohjaa lasersäde luotilangan yläpäästä alas asti pistenäppäintä käyttäen. 4. Tarkista poikkeaako säde tällä matkalla. Mikäli ero on alle 3mm, on tarkkuus toleranssirajojen sisäpuolella. Mikäli ero on yli 3mm, on tarkkuus kalibroitava. 3 m Pystysuora kalibrointi (Z-akselin) 1. Paina I/O-näppäintä ennen kalibrointi-moodiin siirtymistä, jolloin laite suorittaa itsetasauksen ja pyörijä pyörii samanaikaisesti. 2. Paina CAL-näppäintä ja pidä se pohjaan painettuna yli 5 sekunnin ajan. Vapauta sitten näppäin lopettaaksesi pyörijän pyörimisen. 3. LED3 vilkkuu vihreänä merkkinä siitä että Z-akselin kalibrointi on meneillään. 4. Suuntaa laserpiste luotilangan yläosaan asettamalla laite sopivaan asentoon ja suuntaa laite tämän jälkeen luotilangan alaosaan piste-näppäintä käyttäen. Tarkista ero (H) luotilangasta nykyiseen laserpisteeseen. Säädä piste puoleen väliin eroa kallistus-näppäinten avulla. 5. Suorita yllä olevat tarkistusohjeet uudelleen varmistaaksesi oikean säädön ja uudelleensäädä tarvittaessa. 6. Vahvistettuasi säädöt paina CAL-näppäintä tallentaaksesi kalibrointisäädöt ja poistu kalibrointimoodista. Maahantuoja: ISOJOEN KONEHALLI OY Keskustie 26, Kauhajoki As, Suomi Tel , Fax
