Providing sustainable energy solutions worldwide. Asennus- ja käyttöohjeet CTC GSi 12. Moduloiva kalliolämpöpumppu

Koko: px
Aloita esitys sivulta:

Download "161 502 40-1 2015-08-06. Providing sustainable energy solutions worldwide. Asennus- ja käyttöohjeet CTC GSi 12. Moduloiva kalliolämpöpumppu"

Transkriptio

1 Providing sustainable energy solutions worldwide Asennus- ja käyttöohjeet CTC GSi 12 Moduloiva kalliolämpöpumppu

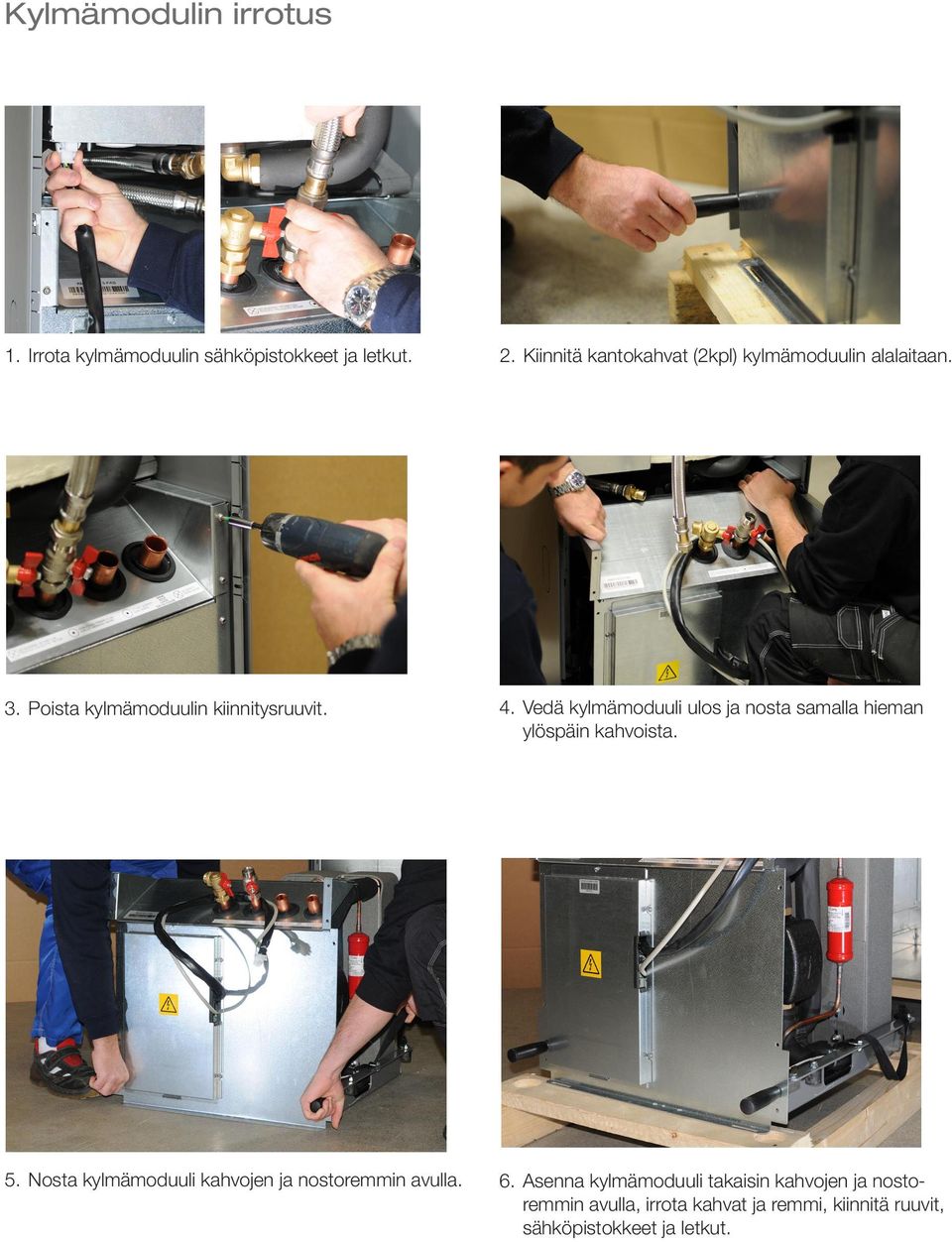

2 Kylmämodulin irrotus 1. Irrota kylmämoduulin sähköpistokkeet ja letkut. 2. Kiinnitä kantokahvat (2kpl) kylmämoduulin alalaitaan. 3. ta kylmämoduulin kiinnitysruuvit. 4. Vedä kylmämoduuli ulos ja nosta samalla hieman ylöspäin kahvoista. 5. Nosta kylmämoduuli kahvojen ja nostoremmin avulla. 6. Asenna kylmämoduuli takaisin kahvojen ja nostoremmin avulla, irrota kahvat ja remmi, kiinnitä ruuvit, sähköpistokkeet ja letkut.

3 Asennus- ja käyttöohjeet CTC GSi 12 Moduloiva kalliolämpöpumppu

4 Yleistä tietoa Sisällysluettelo YLEISTÄ TIETOA Tarkistuslista 8 Tärkeää! 9 Turvallisuusmääräykset 9 Talon lämpöasetukset Tekniset tiedot Käyttöalue CTC GSi Rakenne Parametriluettelo Valikkokatsaus Tarkempi valikkojen kuvaus Aloitussivu Huonelämpötila Säätö ilman huoneanturia Vika ulko-/huoneanturissa Lämpötilan yöpudotus Loma-aika LKV Viikoittain LKV Käyttötiedot Käyttötiedot CTC GSi Käyttöhistoria Käyttötiedot kompressori Lämmitysjärjestelmä Lämmitysjärjestelmän käyttötiedot Käyttötiedot aurinkokeräimet Edistyneempi Aika & Kieli Asetukset Lämpöpumppu Sähkövastus LKV-säiliö Tiedonsiirto Aurinkopaneelit (lisälaite) ULL-säiliön asetukset X-tilavuuden asetukset Differentiaalitermostaattitoiminto Allas (lisävaruste) Ulkoinen lämmönlähde/(ull) Määrittele järjestelmä Määrittele LP Määritä SMS (lisävaruste) Määritä viilennys (lisävaruste) Määritä keräimet (lisävaruste) Määritä differentiaalitermostaattitoiminto Määrittele kauko-ohjaus Kauko-ohjausmenettely Smart Grid Huolto Toimintatesti Lämmitysjärjestelmä 2:n testit (jos asennettuna)._ Lämpöpumpun testaus Testi sähkövastus Testi Aurinko (lisävaruste) Testi Difftermostaatti/ULL Hälytys loki LP Asetukset koodattu 66 4 CTC GSi 12

5 ASENNUS 9. Asennus Kuljetus Pakkauksesta purkaminen Putkiasennus Kytkentäkaavio Lämmitysjärjestelmän täyttöventtiili Takaiskuventtiili Sulkuventtiilit Varoventtiili Järjestelmäpaineen mittari (lisävaruste) Paisunta-astian liittäminen (lisävaruste) Painehäviökaavio CTC GSi 12 lämmin puoli Lämpimän käyttöveden kierto (lisävaruste) Ulkoinen lämmönlähde/(ull) Differentiaalitermostaattitoiminto Allas (lisävaruste) Kylmäainejärjestelmän liittäminen Liitännät Venttiilit Kondenssiveden eristäminen Täyttö ja ilmaus Paine-/tasovahti Kylmäaineen asennuskaavio Liuosjärjestelmän jälkitarkastus Tasoastia/paisunta-astia (96) Täyttölaite ja lianerotin Liuos Ilmataskut Liuoseron tarkistus Pohjaveden lämpö Painehäviökaavio CTC GSi 12 kylmä puoli Liuospumppu Sähköasennus Antureiden kytkeminen Liitetyn anturin tarkistus Paine-/tasovahti Sähkötehon asetus varalämpötilassa Pohjaveden lämpö Pumppu Differentiaalitermostaattitoiminto (G46) päällä/pois Lämmitysjärjestelmä Allas (lisävaruste) Ulkoinen lämmönlähde - ULL Aurinkolämmitys (lisävaruste) Sähköntunnistimen liitäntä (lisävaruste) Säiliön kytkentäkaavio (A2) VP-jäähdytysmoduulin kytkentäkaavio (A5) Laajennuskortin (lisävaruste) kytkentäkaavio (A3) Komponenttiluettelo Antureiden resistanssit Ensimmäinen käynnistys Käyttö ja hoito Vianetsintä/toimenpiteet Ilmoitustekstit Hälytystekstit 104 Vaatimustenmukaisuusvakuutus 106 CTC GSi 12 5

6 6 CTC GSi 12

7 Yleistä tietoa Onnittelut uuden laitteen hankinnasta Olet juuri ostanut CTC GSi 12 -laitteen, ja toivomme sinun olevan hankintaasi hyvin tyytyväinen. Seuraavilta sivuilta saat tietää, kuinka hoidat lämpöpumppuasi. Säilytä tämä asennus- ja käyttöohjeet sisältävä opaskirja. Oikein käytettynä CTC GSi 12 tuottaa sinulle iloa monen vuoden ajan, ja tästä oppaasta löydät kaikki tarvitsemasi tiedot. Täydellinen lämpöpumppu CTC GSi 12 on täydellinen lämpöpumppu, joka huolehtii talosi lämmön ja lämpimän käyttöveden tarpeesta. Lämpöpumpussa on valmiina energiatehokas (A-luokan) kiertovesipumppu maa-/ja kalliopiiriin eli kylmälle puolelle. Liitäntä voidaan tehdä valinnaisesti lämpöpumpun vasemmalta tai oikealta sivulta tai sen takaa. CTC GSi 12 -lämpöpumpussa on ohjausjärjestelmä, joka: valvoo kaikkia lämpöpumpun toimintoja sallii yksilölliset säädöt. näyttää halutut arvot, kuten lämpötilan, käyttöajat, energiankulutuksen ja vikailmoitukset helpottaa säätöjä ja vianetsintää yksinkertaisesti ja selkeästi. Sisäänrakennettu lämmönvaihdin huolehtii riittävästä lämpimän veden saannista. CTC GSi 12 -lämpöpumpussa on myös niin kutsuttu kellarilämpötoiminto kesää varten sekä lattialämmön rajoitin, jolla voidaan asettaa lattiapiirien maksimilämpötila. Sisäänrakennetun yöpudotustoiminnon avulla talon lämpötilaa voidaan muuttaa eri vuorokauden ajoiksi päivä päivältä. CTC GSi 12 on helppo huoltaa, koska sen sähkökomponentit ja kylmämoduuli ovat hyvin esillä ja sen ohjausohjelmassa on tehokas vianetsintätoiminto. Jos haluat täydentää CTC GSi 12 -järjestelmää toisella lämmitysmuodolla, se on helppoa. Kutsumme tätä nimellä Energyflex. Energyflexin avulla voidaan esimerkiksi ladata lämmitysjärjestelmää aurinkoenergialla antaa vesivaipallisen kamiinan tuottaa lämpöä liittää järjestelmään altaan lämmönvaihdin uimaaltaan lämmittämiseksi. CTC GSi 12 7

8 Yleistä tietoa Tarkistuslista Asentajan on aina täytettävä tarkistuslista. Listaa voidaan tarvita mahdollisen huollon yhteydessä Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita Asennuksessa on aina noudatettava ammattikäytäntöä Asennuksen jälkeen laite on tarkistettava ja toiminta varmistettava Alla olevat kohdat on tarkistettava Putkiasennus Varaaja on täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan. Lämpöpumppu sijoitetaan paikalleen niin, että sen huolto on mahdollista. Järjestelmäpumpun kapasiteetti tarvittavalle virtaukselle. Patteriventtiilit ja muut venttiilit avattu Tiiviyskoe Järjestelmän ilmaus Varoventtiilin toimintatesti Ylivuotoputki lattiakaivoon asennettuna Sähköasennus Kompressorin pyörimissuunta Turvakytkin Lämpöpumppu aktivoitu ja käynnistetty Kiinteistön järjestelmään mukautettu sähköteho ja sulake, normaalikäytössä ja varalämpötilassa Oikeanlainen, tiukka kaapeliveto Halutut anturit valitulle järjestelmälle Ulkoanturi Huoneanturi (valittavissa) Lisävarusteet Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys Valikot/ohjaus valitulle järjestelmälle Asennus- ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa hienosäädöstä, lämpökäyrä Tietoa hälytyksistä Sekoitusventtiili Testaa varoventtiilin toiminta Takuu ja vakuutus Toimenpiteet vikailmoituksen tultua Päivämäärä / asiakas Päivämäärä, asentaja 8 CTC GSi 12

9 Yleistä tietoa Tärkeää! Ota toimituksen ja asennuksen yhteydessä huomioon erityisesti seuraavat seikat: Laite on kuljetettava ja säilytettävä pystyasennossa. Sisätiloihin siirrettäessä voi tuote olla hetkellisesti vaaka-asennossa takasivu alaspäin. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle, mieluiten betonilaatalle. Jos laite sijoitetaan seisomaan pehmeälle matolle, säätöjalkojen alle on laitettava aluslaattoja. Ota huomioon, että laitteen eteen on jätettävä vähintään 1 metri huoltotilaa. Tuotetta ei saa upottaa lattiatason alapuolelle. Vältä lämpöpumpun sijoittamista tilaan, jonka seinärakenteet ovat kevyet, koska kompressorin ääni ja tärinä voivat kantautua häiritsevinä viereisiin huoneisiin. Turvallisuusmääräykset Tuotteen käsittelyssä, asennuksessa ja käytössä on otettava huomioon seuraavat turvallisuusmääräykset: Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. Laitetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen osat ovat kaikki kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Älä koskaan vaaranna turvallisuutta ottamalla turvalaitteita pois päältä. Laitteen jäähdytysjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö. Varoventtiilin tarkistus: Kattilan/järjestelmän ja lämpimän käyttöveden varoventtiilit on tarkistettava säännöllisesti. Katso luku Käyttö ja hoito.! Mikäli laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta tämän opaskirjan ohjeita, voimassa olevat takuuehdot eivät sido Enertechiä. CTC GSi 12 9

10 Yleistä tietoa Talon lämpöasetukset Talon lämpökäyrä Lämpökäyrä on keskeinen osa laitteen ohjausta, koska juuri tämä säätö kertoo ohjausjärjestelmälle talon yksilöllisestä lämmöntarpeesta eri ulkolämpötiloilla. On tärkeää, että lämpökäyrä tulee oikein säädetyksi, jotta laite toimisi mahdollisimman hyvin ja taloudellisesti. Kun lämpötila ulkona on 0 C, on sen oltava jonkin talon patteriverkostossa 30 C, kun toinen talo tarvitsee 40 C. Ero eri talojen välillä riippuu mm. pattereiden pinta-alasta ja määrästä ja siitä, kuinka hyvin talo on eristetty.!säädetty lämpökäyrä asetetaan aina etusijalle. Huoneanturilla voidaan vain jossain määrin lisätä tai vähentää säätöventtiilin tehoa yli säädetyn lämpökäyrän. Kun järjestelmää käytetään ilman huoneanturia, valittu lämpökäyrä määrittää lähtölämpötilan järjestelmään. Lämpökäyrän perusarvojen asettaminen Määrität itse talosi lämpökäyrän asettamalla laitteen ohjausjärjestelmälle kaksi arvoa. Tämä tehdään kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä/ Lämpökäyrä tai Käyrän säätö. Pyydä asentajalta apua näiden arvojen asettamiseen. Lämpökäyrän asettaminen on hyvin tärkeää, vaikka se voi joissakin tapauksissa kestää jopa useita viikkoja. Aluksi on parasta käyttää järjestelmää ilman huoneanturia. Järjestelmä säätyy silloin pelkästään ulkolämpötilan ja talon lämpökäyrän mukaan. Säätämisjakson aikana on tärkeää, että: Yöpudotustoiminto ei ole valittuna. Kaikki lämmitysverkoston termostaattiventtiilit on avattu kokonaan. Ulkolämpötila on enintään +5 C. (Jos ulkolämpötila on asennushetkellä korkeampi, käytetään lämpökäyrän tehdasasetusta, kunnes ulkolämpötila laskee sopivalle tasolle.) Lämmitysverkosto toimii oikein ja piirit on oikein säädetty. Asianmukaiset oletusarvot Lämpökäyrää ei useinkaan pysty säätämään tarkasti heti asennushetkellä. Silloin voi alla olevia arvoja käyttää hyvänä lähtökohtana. Lämpöä antavalta pintaalaltaan pienet patterit vaativat menovedelle korkeamman lämpötilan. Kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä voit säätää lämmitysjärjestelmän lämpökäyrää (lämpökäyrän kaltevuus). Suositusarvot ovat: Ainoastaan lattialämmitys Kaltevuus 35 Matalan lämmön järjestelmä (hyvin eristetyt talot) Kaltevuus 40 Normaalin lämmön järjestelmä (tehdasasetus) Kaltevuus 50 Korkean lämmön järjestelmä (vanhat talot, pienet patterit, puutteelliset eristykset) Kaltevuus CTC GSi 12

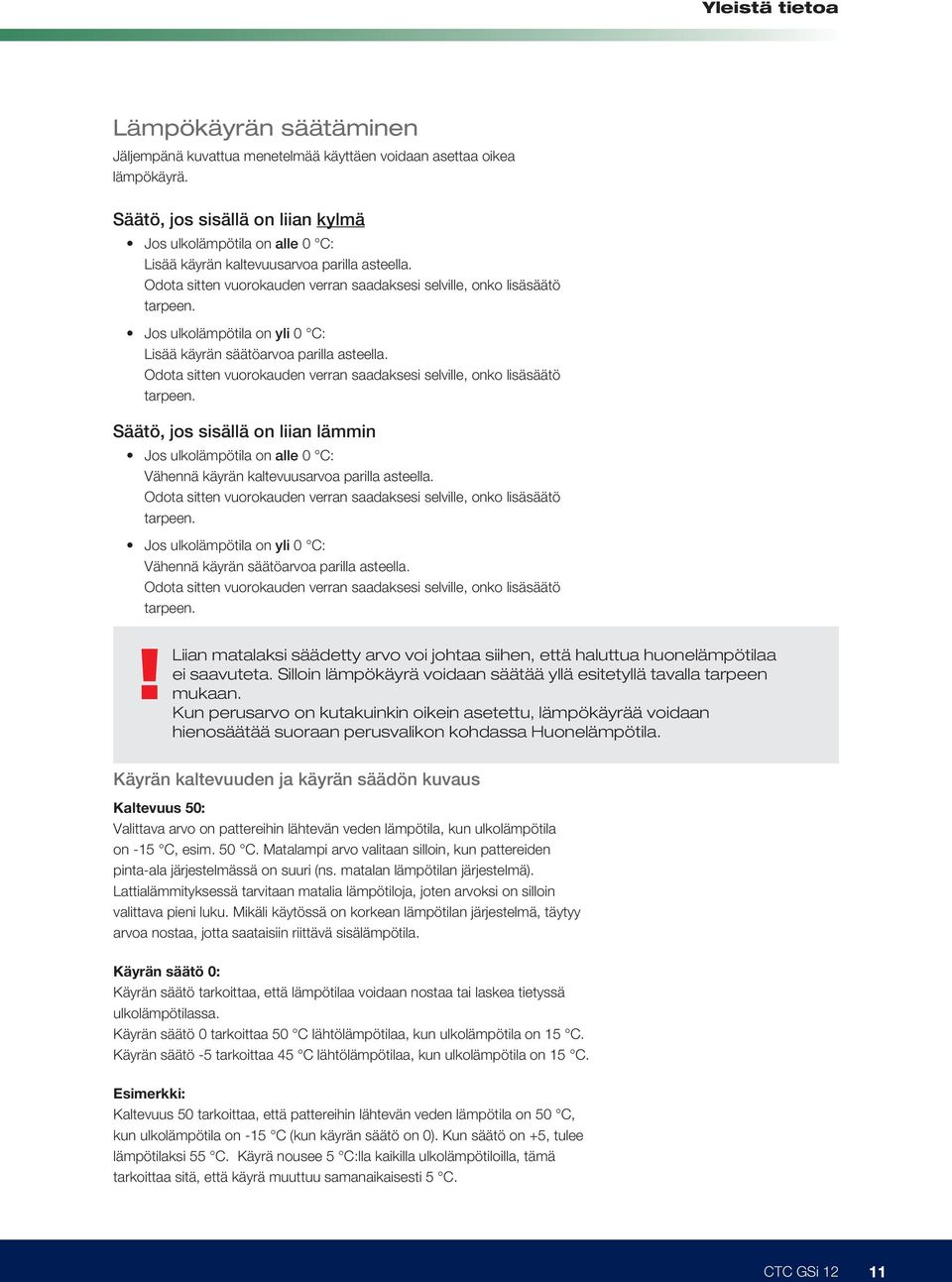

11 Yleistä tietoa Lämpökäyrän säätäminen Jäljempänä kuvattua menetelmää käyttäen voidaan asettaa oikea lämpökäyrä. Säätö, jos sisällä on liian kylmä Jos ulkolämpötila on alle 0 C: Lisää käyrän kaltevuusarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Jos ulkolämpötila on yli 0 C: Lisää käyrän säätöarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Säätö, jos sisällä on liian lämmin Jos ulkolämpötila on alle 0 C: Vähennä käyrän kaltevuusarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Jos ulkolämpötila on yli 0 C: Vähennä käyrän säätöarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen.! Liian matalaksi säädetty arvo voi johtaa siihen, että haluttua huonelämpötilaa ei saavuteta. Silloin lämpökäyrä voidaan säätää yllä esitetyllä tavalla tarpeen mukaan. Kun perusarvo on kutakuinkin oikein asetettu, lämpökäyrää voidaan hienosäätää suoraan perusvalikon kohdassa Huonelämpötila. Käyrän kaltevuuden ja käyrän säädön kuvaus Kaltevuus 50: Valittava arvo on pattereihin lähtevän veden lämpötila, kun ulkolämpötila on -15 C, esim. 50 C. Matalampi arvo valitaan silloin, kun pattereiden pinta-ala järjestelmässä on suuri (ns. matalan lämpötilan järjestelmä). Lattialämmityksessä tarvitaan matalia lämpötiloja, joten arvoksi on silloin valittava pieni luku. Mikäli käytössä on korkean lämpötilan järjestelmä, täytyy arvoa nostaa, jotta saataisiin riittävä sisälämpötila. Käyrän säätö 0: Käyrän säätö tarkoittaa, että lämpötilaa voidaan nostaa tai laskea tietyssä ulkolämpötilassa. Käyrän säätö 0 tarkoittaa 50 C lähtölämpötilaa, kun ulkolämpötila on 15 C. Käyrän säätö -5 tarkoittaa 45 C lähtölämpötilaa, kun ulkolämpötila on 15 C. Esimerkki: Kaltevuus 50 tarkoittaa, että pattereihin lähtevän veden lämpötila on 50 C, kun ulkolämpötila on -15 C (kun käyrän säätö on 0). Kun säätö on +5, tulee lämpötilaksi 55 C. Käyrä nousee 5 C:lla kaikilla ulkolämpötiloilla, tämä tarkoittaa sitä, että käyrä muuttuu samanaikaisesti 5 C. CTC GSi 12 11

12 Yleistä tietoa Esimerkki lämpökäyröistä Alla olevat kaaviot osoittavat, miten lämpökäyrä muuttuu, kun käyrän kaltevuutta muutetaan. Käyrän kaltevuus kertoo pattereiden lämmöntarpeesta eri ulkolämpötiloilla. Menoveden lämpötila Käyrän kaltevuus Käyrän kaltevuudeksi asetettava arvo on menoveden lämpötila, kun ulkolämpötila on -15 C. Käyrän säätö Käyrää voidaan suuntaissiirtää (Säätö) niin monta astetta, että se voidaan mukauttaa eri järjestelmiin/taloihin. Kaltevuus 50 C Säätö +5 C Kaltevuus 50 C Säätö 0 C Menoveden lämpötila Ulkolämpötila Lämpö pois, ulko Esimerkki Käyrän kaltevuus 60 C Käyrän säätö 0 C Tässä esimerkissä suurimmaksi mahdolliseksi menoveden lämpötilaksi on säädetty 55 C. Pienin sallittu lähtölämpötila on 27 C (esimerkiksi kesän kellarilämpötila tai kylpyhuoneen lattiapiirit). Menoveden lämpötila Ulkolämpötila Lämpö pois, ulko Ulkolämpötila 12 CTC GSi 12

13 Yleistä tietoa Kesäkäyttö Kaikissa kiinteistöissä on omia lämmönlähteitä (valaisimet, liedet, ihmiset jne.), joiden ansiosta lämpö voidaan sulkea toivottua huonelämpötilaa alhaisemmassa ulkolämpötilassa. Mitä paremmin talo on eristetty, sitä aiemmin lämpöpumppu voidaan sulkea. Menoveden lämpötila Lämmitys Lämmitys pois käytöstä Esimerkki osoittaa tuotteen perussäädön 18 C. Tätä arvoa, Lämpö pois, ulko, voidaan muuttaa valikossa Edistyneempi/Asetukset/Lämmityspiiri. Suljettu lämpö tarkoittaa, että järjestelmäpumppu pysähtyy. Lämpö käynnistyy automaattisesti, kun lämpöä taas tarvitaan. Automatiikka tai kauko-ohjattu kesäkausi Tehdasasetuksena kesä tulee käyttöön automatiikkaa käytettäessä 18 C:ssa, koska Lämmitystilassa -asetuksena on Auto. Ulkolämpötila Lämpö pois, ulkona Lämmitystilassa Auto (Auto/Päälle/) Auto tarkoittaa automatiikkaa. Päälle tarkoittaa, että lämmitys on käytössä. Shuntti toimii menoveden asetusarvoon asti ja järjestelmäpumppu on käytössä. tarkoittaa, että lämmitys ja järjestelmäpumppu ovat pois käytöstä. Lämmitys., EXT, piiri - (-/Auto/Päälle/) Mahdollisuus määrittää kauko-ohjauksella, kuuluuko lämmityksen olla käytössä vai ei. Auto tarkoittaa automatiikkaa. Päälle tarkoittaa, että lämmitys on käytössä. Shuntti toimii menoveden asetusarvoon asti ja järjestelmäpumppu on käytössä. tarkoittaa, että lämmitys ja järjestelmäpumppu ovat pois käytöstä. - Jos mitään valintaa ei tehdä, mikään toiminto ei tule käyttöön. CTC GSi 12 13

14 Yleistä tietoa 1. Tekniset tiedot Syöttöjännite Sähkötiedot Nimellisteho Sähkövastus (säädettävä, 0,3 kw askelin) Maksimi sähkövastuksen teho ryhmäsulakkeella 10 / 16 / 20 / 25 A Kompressorin maksimikäyttövirta IP-luokka 400V 3N~ 50 Hz kw 5.8 kw 9 kw 0 / 2.1 / 5.2 / 9 A 8.4 IPX1 Lämpöpumpun käyttötiedot Maksimi antoteho kw 11.8 Antoteho 0/35 0/45 0/55 kw 6.13 I 5.68 I rps COP 0/35 0/45 0/ I 3.68 I rps Antoteho 5/35 5/45 5/55 kw 7.10 I 6.65 I rps COP 5/35 5/45 5/ I 4.26 I rps SCOP 0/35 Pdesign cold climate 2) Pdesign = 12 kw, SCOP = 5.5 SCOP 0/55 Pdesign cold climate 2) Pdesign = 8 kw, SCOP = 4.4 SCOP 0/35 Pdesign average climate 2) Pdesign = 10 kw, SCOP = 5.4 SCOP 0/55 Pdesign average climate 2) Pdesign = 7 kw, SCOP = 4.1 1) EN14511:2011, ml. lämmönsiirtoainepumppu ja liuospumppu. 2) SCOP standardin EN mukaan. Kattilajärjestelmä Kattilan vesitilavuus (V) Kattilan maksimi käyttöpaine (PS) Kattilan maksimi lämpötila (TS) Kattilajärjestelmän minimivirtaama arvolla t=10 K Kattilajärjestelmän nimellisvirtaama 1) Varaajapumppu Kattilajärjestelmän paineen lasku 1) Kun t = 5 K ja 0/35 C lämpöpumpun rps. Liuospiiri Nestetilavuus (V) Liuoksen min./maks.-lämpötila (TS) Liuoksen min./maks.-paine (PS) Kylmäainejärj. minimi virtaama Kylmäainejärj. nimellisvirtaama, t = 50 rps Liuospumppu Pumpun kapasiteetti Käyttövesivesijärjestelmä Vesitilavuus (V) Maks. käyttöpaine (PS) Maks. käyttölämpötila (TS) Muita tietoja Kylmäainemäärä (R407C) Katkaisuarvo pressostaatti HT Paino pakkauksen kanssa/ilman pakkausta Leveys x Korkeus x Syvyys Tarpeellinen matkakorkeus Ääniteho (L WA ) EN 12102:n mukaan arvolla 0/35 kg 2.4 MPa 3.1 kg 270 / 253 mm 596 x 1907 x 673 mm 1910 db(a) l 229 bar 3.0 C 100 l/s 0.15 l/s 0.29 Liuospumppu luokan A Katso kaavio luvussa Putkiasennus l 4.1 C -5 / +20 bar 0.2/3.0 l/s 0.29 l/s 0.39 Liuospumppu luokan A Katso kaavio luvussa Putkiasennus l 1.7 bar 10 C 100 Min (20 rps): 35 db(a) Max (100 rps): 48 db(a) 14 CTC GSi 12

15 Yleistä tietoa 1.1 Käyttöalue CTC GSi 12 Alue perustuu vakiokäyttöolosuhteisiin, minkä vuoksi se voi vaihdella hieman eri asennuksissa. Kaikki arvot ovat voimassa, kun nopeus on 50 rps. (tci = kylmän puolen sisääntulon lämpötila) t w C 70 Envelope GSi t wo t wi t ci C Water Lähtölämpötila flow temp (t (t wo ) C *) wo ) ºC Water return temp (t wi ) C *) Paluulämpötila (t wi )ºC t wo t wi *) The envelope is based on standard rating running conditions, and may deviate at actual installation. All values at 50 rps. t ci = temperature cold side inlet. CTC GSi 12 15

16 Yleistä tietoa Kylmä vesi, Ø Lämminvesi Ø Paluuvesi Ø Menovesi Ø22 5. Laajennusliitäntä/nostomuhvi G 3/ CTC GSi

17 Yleistä tietoa 2. Rakenne Alla oleva kuva esittää lämpöpumpun periaatteellisen rakenteen. Kallion tai maan energia siirretään kylmäpiiriin. Kompressori nostaa lämpötilan käyttökelpoiselle tasolle. Sitten energia syötetään lämmitys- ja lämminvesijärjestelmään. Käyttövesiliitännät Tähän liitetään talon käyttövesiliitännät. Antureiden liitinrima Liitinrima on kytketty sisäisesti. Ulkoantureiden, huoneantureiden ja muiden antureiden kytkentä tehdään helposti tässä. Patteriliitännät Tähän liitetään talon lämmitysjärjestelmä. Lämpimän käyttöveden lämmönvaihdin Lämpöpumpussa on varusteena ruostumaton lämmönvaihdin. Lämpimän käyttöveden suora lämmitys minimoi legioonalaisbakteerien vaaran Vaihtoventtiili Lämpimän käyttöveden virtauksenvaihtaja Käyttövesipumppu Lämpimän käyttöveden varaajapumppu Läpivirtauslämmitin Tässä on 9 kw sähkövastus huippulämmölle. Sähkökotelomoduuli CTC GSi 12 17

18 Yleistä tietoa 3. Parametriluettelo Lämmitysjärj. Korkein menovesi ºC Tehdasasetukset 55 Asetettu arvo LKV tankki Stop lämpö C Tehdasasetukset 58 Asetettu arvo Min menovesi ºC Start/stop ero ylä ºC 5 Lämmitystilassa Max aika LKV 20 Lämmitystilassa EXT LKV ºC 58 Lämpö pois, ulko ºC 18 Smart halpasähkö C 10 Lämpö pois, aika 120 Smart ylikapasiteetti C 10 Käyrä kaltevuus ºC 50 Käyntiaika LKV kierto 4 Käyrä säätö ºC 0 Jaksonaika LKV kierto 15 Yöpudotus C 5 Huonelämmön lasku ºC Menovesi lasku ºC Hälytys alhainen huone C Viilennys Yhteinen lämmitys/viilennys Tehdasasetukset Asetettu arvo Smart halpasähkö C 1 Kondenssisuojattu järj. Smart halpasähkö C 2 Huoneen lämpötila 25.0 Max aika lämmitys 40 Smart halpasähkö 1 Latauspumppu % 90 Smart ylikapasiteetti 2 Lattiatoiminto Lattiatoiminto temp ºC Lämpöpumppu Sähkö tariffi LP 25 Tehdasasetukset Asetettu arvo Termostaatti ohjaus Lataus käynnistysero ºC Lataus pysäytysero ºC Lataus ºC Tehdasasetukset Asetettu arvo Smart LP estetty Käynnistys asteminuutilla Max RPS Max RPS hiljenyksessä Allas Allas ºC Tehdasasetukset 22 Asetettu arvo Allas ero ºC 1.0 Sähkövastus Max vastusteho kw Max vastusteho LKV kw Käynnistys asteminuutilla Tehdasasetukset Asetettu arvo Max aika Allas Latauspumppu % Smart halpasähkö C Smart halpasähkö C Askel ero, asteminuutti Pääsulake A Syöttöjännite x400V Ulkoinen lämmönlähde (EVK) Lat. start ºC Tehdasasetukset 70 Asetettu arvo Sähkötariffi Start/stopp ero 5 Smart sähkö estetty Älykäs lukitus 18 CTC GSi 12

19 Yleistä tietoa Aurinko testi Lataus käynnistysero ºC Tehdasasetukset 7 Asetettu arvo Tämä sivu on voimassa vain asetuksia aurinkopaneeleilla. Lataus pysäytysero ºC 3 Latauspumppu min % 20 Anturitesti käytössä -Testi /Tauko, min 4 / 30 Talviseisokki Priorisoi lataus EVK-tankki Virtaus l/min 6.0 Ylilämpösuoja keräin -Max Cº keräin 120 Ylilämpö jäähdytys tankkiin -Tankki jäähdytetään ºC 50 Jäätymissuoja keräin -Käynnistyy keräin Cº -25 Priorisoi suojaus EVK-tankki EVK - tankki Lataus ºC Tehdasasetukset 60 Asetettu arvo Max ºC tankki 70 EcoTank Lataus ºC Tehdasasetukset 60 Asetettu arvo Max ºC tankki 70 X-tilavuus Lataus ºC Tehdasasetukset 60 Asetettu arvo Max ºC tankki 70 Keruuputkiston lataus Lataus käynnissä Tehdasasetukset Asetettu arvo Lataus käynnistysero ºC 60 Lataus pysäytysero ºC 30 -Max liuos ºC 18 Lataus EVK - tankki Lataus käynnistysero ºC Tehdasasetukset 7 Asetettu arvo Lataus pysäytysero ºC 3 Lataus ºC 60 CTC GSi 12 19

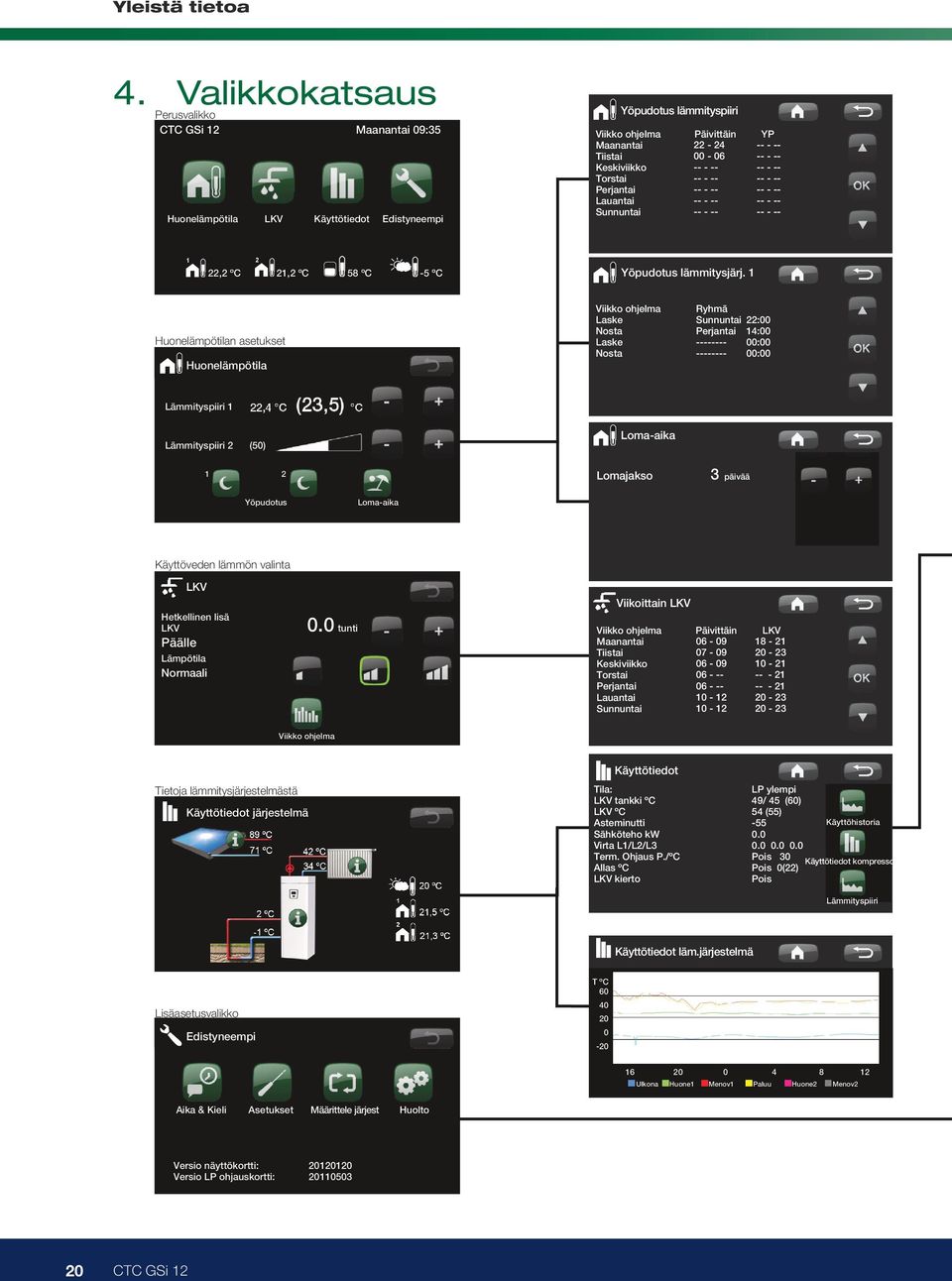

20 Yleistä tietoa 4. Valikkokatsaus Perusvalikko CTC GSi 12 Maanantai 09:35 Huonelämpötila LKV Käyttötiedot Edistyneempi Yöpudotus lämmityspiiri Viikko ohjelma Päivittäin YP Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai ,2 ºC 21,2 ºC 58 ºC -5 ºC Yöpudotus lämmitysjärj Huonelämpötilan asetukset Huonelämpötila Viikko ohjelma Ryhmä Laske Sunnuntai 22:00 Nosta Perjantai 14:00 Laske :00 Nosta :00 Lämmityspiiri Lämmityspiiri 2 (50) Loma-aika 1 2 Lomajakso 3 päivää Yöpudotus Loma-aika Käyttöveden lämmön valinta LKV Hetkellinen lisä LKV Päälle Lämpötila Normaali 0.0 tunti Viikoittain LKV Viikko ohjelma Päivittäin LKV Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Viikko ohjelma Tietoja lämmitysjärjestelmästä Käyttötiedot järjestelmä Käyttötiedot Tila: LP ylempi LKV tankki ºC 49/ 45 (60) LKV ºC 54 (55) Asteminutti -55 Käyttöhistoria Sähköteho kw 0.0 Virta L1/L2/L Term. Ohjaus P./ºC 30 Allas ºC 0(22) Käyttötiedot kompressori LKV kierto Lämmityspiiri Käyttötiedot läm.järjestelmä Lisäasetusvalikko Edistyneempi T ºC Ulkona Huone1 Menov1 Paluu Huone2 Menov2 Aika & Kieli Asetukset Määrittele järjest Huolto Versio näyttökortti: Versio LP ohjauskortti: CTC GSi 12

21 Yleistä tietoa Edistyneempi Käyttöhistoria Aika Kieli Kok.käyntiaika h: Korkein menovesi C: 51 Kulutus kwh 28 Kompressori: Kok.käyntiaika 1540 Käyttötiedot kompressori Kompressori Lukittu Latauspumppu 47 % Liuospumppu LP sisään/ulos C 35,5 / 42,3 Asetukset Lämmityspiiri 1 Lämmityspiiri 2 Lämpöpumppu Sähkövastus LKV tankki Kommunikaatio Villennys Aurinkokeräimet Termostaatti ohjaus Allas Ulkoinen lämmönlähde (EVK) Säästä omat asetuks. Hae omat asetukset Hae tehdasasetukset Määrittele järjest Lämmitysjärj. Menovesi 1 ºC 37 (38) Paluuvesi ºC 33 Jrj.pumppu Päälle Menovesi 2ºC 37 (38) Järjpumppu 2 Päälle Shunttivent. 2 Avaa Lämmityspiiri 1 Lämmityspiiri 2 Lämpöpumppu CTC SMS Viilennys Aurinkokeräimet Termostaatti ohjaus Allas LKV kierto Ulkoinen lämmönlähde (EVK) Kauko-ohjaus Huolto Toimintatesti Hälytys historia Tehdasasetukset koodi Kompr. pikakäynnistys Ohjelmiston päivitys, USB Kirjoita loki USB Tarkista virrantunnistimet Uudelleen asennus CTC GSi 12 21

22 Aika & Kieli Asetukset Määrittele järjest Huolto Yleistä tietoa 5. Tarkempi valikkojen kuvaus Selkeässä ohjauspaneelissa voidaan tehdä kaikki asetukset suoraan näytöllä. Kosketusnäytön suuret kuvakkeet toimivat painikkeina. Näytössä ovat myös käyttö- ja lämpötilatiedot. Perusvalikko CTC GSi 12 Maanantai 09:35 Huonelämpötila LKV Käyttötiedot Edistyneempi 5.1 Aloitussivu Tämä valikko on järjestelmän aloitussivu. Tässä näkyy nykyisten käyttötietojen yhteenveto. Mikäli painikkeisiin ei kosketa 10 minuuttiin, järjestelmä siirtyy tähän valikkonäkymään ,2 ºC 21,2 ºC 58 ºC -5 ºC! Ensimmäinen luku on esiasetettu Huonelämpötilan tehdasarvo, asetukset suluissa olevat arvot Huonelämpötila osoittavat arvon säätöhaarukan. Huonelämpötila Asetukset, joilla voidaan nostaa tai laskea sisälämpötilaa ja myös laatia aikataulu lämpötilan muutoksia varten. LKV Lämpimän käyttöveden tuotannon asetukset. Käyttötiedot Tässä näkyvät sekä lämmitysjärjestelmän että lämpöpumpun reaaliaikaiset käyttötiedot. Myös käyttöä koskevat historiatiedot saadaan näkyviin. Edistyneempi Tässä asentaja voi tehdä lämpöjärjestelmään asetuksia ja huoltaa sitä. 1 Lämmitysjärjestelmän 2 1 huonelämpötila Jos Lämmitysjärjestelmä 1 on määritelty, tässä näkyy nykyinen huonelämpötila. 1 2 Lämmitysjärjestelmän 2 huonelämpötila Jos Lämmitysjärjestelmä 2 on määritelty, tässä näkyy nykyinen huonelämpötila. Säiliön lämpötila Tässä näkyy lämpimän veden nykyinen lämpötila säiliön yläosassa. Ulkolämpötila Tässä näkyy nykyinen ulkolämpötila. Alkuun Alkuun-painikkeella palataan aloitussivulle. Lämmityspiiri 1 Paluu Paluu-näppäimellä pääset takaisin edelliselle Lämmityspiiri tasolle. 2 (50) OK OK-painikkeella valitaan ja vahvistetaan Yöpudotus Loma-aika tekstiä ja valikon vaihtoehtoja. 1 2 Yöpudotus Tässä ohjelmoidaan yöpudotus, jos se on Käyttöveden lämmön valinta otettu käyttöön. LKV Loma-aika Hetkellinen Tässä lisä voidaan alentaa huonelämpötilaa LKV pysyvästi esimerkiksi 0.0 loman tunti ajaksi, kun talo on Päälle asumaton. Lämpötila Viikko ohjelma Normaali Tässä voidaan laskea lämpötilaa useaksi päiväksi kerrallaan, jos esimerkiksi talo on tyhjillään viikonloppuisin. Viikko ohjelma Käyttöhistoria Tallennettujen tietojen näyttö takautuvasti. Tietoja lämmitysjärjestelmästä Aika & Kieli Käyttötiedot Päiväyksen, järjestelmä ajan ja halutun valikkokielen valinta. Asetukset Lämpöpumpun ja järjestelmän käyttöasetukset tekee yleensä asentaja. Määrittele järjestelmä Tässä lämmitysjärjestelmän rakenne voidaan määritellä tai sitä voidaan muuttaa. Huolto Edistyneemmät lisäasetukset tekee Lisäasetusvalikko ammattihenkilö. Edistyneempi 22 CTC GSi 12

23 Max vastusteho kw 5.5 Shu Yleistä tietoa Huonelämpötila Huonelämpötila Tässä määritetään haluttu huonelämpötila. Määritä halutut lämpötilat plus- ja miinuspainikkeilla. Ns. oletusarvo on sulkeissa. Sulkujen edessä näkyy nykyinen arvo. Jos asennettuja lämmitysjärjestelmiä on kaksi, tässä näkyvät molemmat. Jos lämpötilan alentaminen halutaan aikatauluttaa, voidaan siirtyä edelleen alivalikoihin Yöpudotus tai Loma. Huonelämpötila määritetään valikkokomennolla Edistyneempi > Määritä järjestelmä > Lämmitysjärjestelmä. Valitse Huoneanturi, jos huoneanturille on vaikea löytää luontevaa paikkaa, jos lattialämmitysjärjestelmällä on erilliset huoneanturit tai jos käytetään lämmityskamiinaa tai avotakkaa. Huoneanturin hälytysvalo toimii silloin kuitenkin normaalisti. Kun kamiinassa tai takassa pidetään tulta, voi niistä johtuva lämpö vaikuttaa huoneanturiin niin, että pattereiden lämpötila laskee. Tuolloin saattavat talon muut tilat jäähtyä. Huoneanturin voi silloin ottaa väliaikaisesti pois päältä. Tällöin lämpöpumppu antaa lämpöä pattereihin määritetyn lämpökäyrän mukaan. Pattereiden termostaattiventtiilit vähentävät virtausta siinä osassa taloa, jossa takka tai kamiina on käytössä Vika ulko-/huoneanturissa Jos ulkoanturiin tulee vika, toimii laitteisto silloin -5 C:n ulkolämpötilan mukaan, jotta talo ei menisi pakkaselle. Laite hälyttää. Jos huoneanturiin tulee vika, lämpöpumppu siirtyy automaattisesti toimimaan määritetyn käyrän mukaan. Laite hälyttää Lämmityspiiri 1 Yöpudotus Edellä oleva esimerkki tarkoittaa, että huonelämpötila on 22,4 C, mutta toivottu arvo (oletusarvo) on 23,5 C. Huonelämpötila Lämmityspiiri 1 50 Yöpudotus Loma-aika Loma-aika Perusvalikko CTC GSi Huonelämpötila 12 Maanantai 09:35 Lämpöpumppu Lämmityspiiri 1 Kompressori: Lukittu Liuospumppu Auto Sähkö tariffi LP Smart LP estetty Käynnistys Huonelämpötila asteminuutilla LKV Käyttötiedot -60 Edistyneempi Max RPS 100 Max RPS hiljenyksessä Säätö ilman huoneanturia Jos huoneanturia ei ole asennettu (valitaan valikosta 1 Ajastin Hiljainenkäynti Yöpudotus Loma-aika 22,2 ºC 21,2 ºC 58 ºC -5 ºC Edellä 2 oleva esimerkki tarkoittaa käyttöä ilman huoneanturia. Asetukset), huonelämpötila asetetaan tässä käyttämällä Suluissa oleva arvo osoittaa %-osuuden. Järjestelmän perusasetuksia säädetään plus- ja miinuspainikkeilla. prosenttilukua, joka osoittaa osan säädettävästä 1 2 Huonelämpötila alueesta. Jos tämä alue ei riitä, perusasetusta on Huonelämpötilan asetukset Sähkövastus säädettävä kohdassa Edistyneempi > Asetukset > Huonelämpötila Lämmitysjärjestelmä. Lämmityspiiri Max vastusteho 1 kw Max vastusteho LKV kw 0 Muuta asetusta vähän kerrallaan (noin 2 3 askelta) Käynnistys asteminuutilla -500 Askel Lämmityspiiri ero, asteminuutilla 1-50 ja odota tulosta (noin vuorokausi), sillä järjestelmä on Pääsulake A 20 hidas. Syöttöjännite 3x400V Eri ulkolämpötilojen kohdalla voi olla tarpeen suorittaa Sähkötariffi Lämmityspiiri 2 (50) Smart sähkö estetty useita säätöjä, mutta vähitellen saavutetaan oikea asetus, jota ei tarvitse muuttaa. Yöpudotus 1 2 Loma-aika Yöpudotus Loma-aika Edellä Lämpöpumppu oleva esimerkki tarkoittaa käyttöä kahdella lämmitysjärjestelmällä. Lämmitysjärjestelmä 1 käyttää huoneanturia Kompressori: Ylätankki ja Lämmitysjärjestelmä Lukittu Käyttöveden 2 on ilman huoneanturia. Liuospumppu lämmön valinta Auto Sähkö Stop lämpö tariffi LP C 60 Smart Start/stop! LKV LP Patteritermostaattien estetty ero ylä ºC 5 on aina oltava Käynnistys Max aika LKV asteminuutilla Max LKV ºC RPS Hetkellinen täysin lisä auki ja hyvin toimivia, kun Max Latauspumppu RPS hiljenyksessä % 50 LKV järjestelmää säädetään, 0.0 tunti Ajastin Smart halpasähkö Hiljainenkäynti ºC 10 Päälle Smart ylikapasiteetti 10 Lämpötila Käyntiaika LKV kierto 4 Jaksonaika LKV kierto 15 Normaali Ajastin LKV kierto MB Bau Par Sto Ma Tiis Ke Tor Pe Lau Su MB Bau Par Virt Sto Ma Shu Tiis Jär Kes Huo Tor Per Lau Sun Virt Lata Lata Max Sähkövastus Viikko ohjelma CTC GSi 12 23

24 Yleistä tietoa Lämpötilan yöpudotus erusvalikko TC GSi 12 Maanantai 09:35 Tässä valikossa aktivoidaan ja asetetaan lämpötilan yöpudotus. Yöpudotus tarkoittaa, että talon sisälämpötilaa lasketaan tietyiksi ajanjaksoiksi, kuten Huonelämpötila LKV Käyttötiedot Edistyneempi yöksi tai työajaksi. Arvo, jolla huonelämpötilaa lasketaan, asetetaan 22,2 ºC kohdassa 21,2 ºC Edistyneempi 58 ºC >Asetukset -5 ºC > Lämmitysjärjestelmä > Tehdasasetus: -2 C uonelämpötilan LKV asetukset ,2 ºC 21,2 ºC 58 ºC -5 ºC Huonelämpötila etkellinen lisä KV 0.0 tunti äälle Lämmityspiiri 1 ämpötila uonelämpötilan ormaali asetukset Lämmityspiiri 2 (50) Huonelämpötila 1 2 Viikko ohjelma Yöpudotus Loma-aika Loma-aika Yöpudotus lämmityspiiri Viikko ohjelma Päivittäin YP Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Esimerkki: maanantai-iltana klo 22 lämpötila lasketaan määritettyyn Yöpudotus yölämpötilaan. lämmitysjärj. Tiistaina 1 klo 06 se nostetaan normaalilämpötilaan. Viikko ohjelma Ryhmä Vaihtoehdot ovat, Päivittäin tai Jakso. Pudotusta ei 1 2 Laske Sunnuntai 22:00 tapahdu valittaessa. Nosta Perjantai 14:00 uonelämpötilan asetukset Laske :00 rusvalikko Nosta :00 Huonelämpötila Valikko Päivittäin TC GSi 12 Maanantai 09:35 Tässä valikossa määritellään ajat eri viikonpäiville. Viikko ohjelma Päivittäin YP Maanantai Suunnitelma toteutuu viikosta toiseen. 1 2 Tiistai Lämmityspiiri 1 Keskiviikko Aika, joka asetetaan haluttaessa yöpudotukselle, muu Torstai Perjantai Lämmityspiiri rusvalikko 2 (50) aika on normaalilämpötilaa varten. Lauantai Huonelämpötila TC GSi 12 LKV Käyttötiedot Maanantai Edistyneempi 09:35 Sunnuntai Viikko ohjelma Päivittäin YP 1 Ryhmä 2 1 2Maanantai Lomajakso päivää Tiistai Tässä valikossa säädetään pudotus usean päivän Keskiviikko Yöpudotus 2 Loma-aika jaksoksi, esimerkiksi kun ollaan arkipäivät työssä Torstai ,2 ºC 21,2 ºC 58 ºC -5 ºC Perjantai Yöpudotus lämmitysjärj muualla ja palataan kotiin viikonlopuksi. Lauantai Huonelämpötila LKV Käyttötiedot Edistyneempi Sunnuntai Viikko ohjelma Ryhmä äyttöveden lämmön valinta 1 2Laske Sunnuntai 22:00 Nosta Perjantai 14:00 Laske :00 Nosta :00 Viikoittain Yöpudotus LKV lämmitysjärj. 1 Lämmityspiiri 1 Lämmityspiiri 2 (50) 1 2 Yöpudotus lämmityspiiri! Lämpöpumppua käytettäessä yöpudotuksella on -- merkitystä vain mukavuuden kannalta, eikä se tavallisesti pienennä Loma-aika Yöpudotus energiankulutusta. lämmityspiiri Viikko ohjelma Päivittäin LKV Viikko Maanantai ohjelma Ryhmä Laske Tiistai Sunnuntai : Nosta Keskiviikko Perjantai : Sunnuntaina Laske klo 22:00 lämpötila laskee kohdassa Torstai : Huonelämpötilan Nosta Loma-aika Perjantai pudotus asetetun 00:00 -- arvon - 21 mukaan. Perjantaina klo Lauantai 14:00 lämpötila nousee jälleen asetettuun arvoonsa. Sunnuntai Lomajakso 3 päivää Loma-aika Käyttötiedot ietoja lämmitysjärjestelmästä Tila: LP ylempi 1 2 LKV tankki ºC 49/ 45 (60) äyttöveden Käyttötiedot lämmön järjestelmä valinta Lomajakso 3 päivää LKV ºC 54 (55) Tässä määritetään niiden päivien määrä, joina lämpötila Asteminutti -55 LKV Yöpudotus Loma-aika lasketaan pysyvästi määritettyyn yöpudotuslämpötilaan. Sähköteho kw 0.0 Virta Viikoittain L1/L2/L3 LKV etkellinen lisä Esimerkiksi lomalle lähdettäessä. Term. Ohjaus P./ºC 30 KV 0.0 tunti Allas ºC 0(22) Viikko ohjelma Päivittäin LKV LKV kierto äälle Päivien enimmäismäärä on 300. Maanantai äyttöveden lämmön valinta Tiistai ämpötila Aika alkaa juosta asetuksen tekemishetkestä. Keskiviikko ormaali LKV Torstai Perjantai Viikoittain LKV Lauantai etkellinen lisä Sunnuntai Käyttötiedot läm.järjestelmä KV 0.0 tunti Viikko ohjelma Päivittäin LKV äälle! Viikko Arvo, Maanantai ohjelma jolla huonelämpötilaa lasketaan, asetetaan T Tiistai ºC kohdassa 07 Edistyneempi ämpötila 60 >Asetukset > Lämmitysjärjestelmä > Tehdasasetus: Keskiviikko -2 C ormaali Torstai säasetusvalikko Perjantai Käyttötiedot Lauantai etoja 0 Edistyneempi lämmitysjärjestelmästä Tila: LP ylempi Sunnuntai LKV -20 tankki ºC 49/ 45 (60) Käyttötiedot järjestelmä LKV ºC 54 (55) Viikko ohjelma Asteminutti -55 Sähköteho kw CTC GSi 12 Virta L1/L2/L Term. Käyttötiedot Ohjaus P./ºC 30 Aika & Kieli Asetukset Määrittele järjest Huolto etoja lämmitysjärjestelmästä LKV kierto Allas ºC Tila: 0(22) LP ylempi Käyttöhistoria Käyttötiedot kompressori Lämmityspiiri Käyttöhistoria Ulkona Huone1 Menov1 Paluu Huone2 Menov2 Käyttötiedot kompressori

25 Perusvalikko Lämmityspiiri 2 (50) CTC GSi 12 Maanantai 09: Yleistä tietoa Yöpudotus Loma-aika Huonelämpötila LKV Käyttötiedot Edistyneempi 5.3 LKV Käyttöveden lämmön valinta LKV 22,2 ºC 21,2 ºC 58 ºC -5 ºC Tässä määritetään haluttu LKV-asetus sekä tilapäinen ylimääräinen lämmin käyttövesi. Lämpötila erusvalikko TC GSi 12 Tässä tehdään lämpöpumpun Maanantai 09:35 normaalikäyttöä koskevat asetukset. Tilavaihtoehtoja on kolme: Talous jos lämpimän käyttöveden tarve on pieni. Huonelämpötila LKV Käyttötiedot Edistyneempi Normaali normaali lämpimän käyttöveden tarve ,2 ºC 21,2 ºC 58 ºC -5 ºC Hetkellinen lisä LKV 1 2Päälle Lämpötila 1 Huonelämpötilan 2 asetukset Normaali 1 2 Huonelämpötila Yöpudotus lämmityspiiri 0.0 tunti Viikko Lämmityspiiri ohjelma 1 Päivittäin YP Maanantai 22 - Viikko 24 ohjelma Tiistai Keskiviikko Torstai Lämmityspiiri 2 (50) Perjantai! Vihje: Tietoja Valitse ensin tilaksi Talous, Lauantai lämmitysjärjestelmästä ja 1 jos lämmintä käyttövettä Sunnuntai ei ole Käyttötiedot järjestelmä tarpeeksi, Yöpudotus kokeile Normaali-tilaa Loma-aika jne. Yöpudotus lämmitysjärj. 1 Mukavuus suuri lämpimän käyttöveden tarve. Käyttöveden lämmön valinta Viikko ohjelma Ryhmä Laske LKV Sunnuntai 22:00 Nosta Perjantai 14:00 uonelämpötilan asetukset Lämpötilaa voidaan muuttaa myös valikossa Hetkellinen Laske lisä :00 Edistyneempi > Asetukset > LKV-säiliö > Stop lämpö LKV Nosta : tunti t Huonelämpötila Päälle LP. Jos näin tehdään, se näkyy siitä, että tässä Lämpötila valikkokuvassa olevan kuvan ympärillä oleva vihreä 1 2 Lämmityspiiri 1 Normaali kehys häviää. Lisäasetusvalikko Loma-aika Lämmityspiiri 2 (50) Tilapäinen ylimääräinen lämmin käyttövesi (Päälle/ Edistyneempi 1 ) Viikko ohjelma 2 Tässä voidaan aktivoida ylimääräinen lämmin käyttövesi Edellä Lomajakso olevassa esimerkissä 3 tilapäinen päivää ylimääräinen lämmin Yöpudotus -toiminto. Kun toiminta Loma-aika on aktivoitu, laite alkaa heti tuottaa ylimääräistä lämmintä käyttövettä. Lämpimän käyttöveden tuotanto voidaan tarvittaessa ajastaa Viikko-ohjelma-toiminnolla, mitä myös suositellaan. käyttövesi on päällä 3,5 tuntia. Tietoja Aika lämmitysjärjestelmästä & Kieli Asetukset Käyttötiedot järjestelmä Määrittele järjest Huolto äyttöveden lämmön valinta Versio näyttökortti: LKV Viikoittain LKV Versio LP ohjauskortti: Viikoittain LKV Hetkellinen lisä LKV 0.0 tunti Viikko ohjelma Päivittäin LKV Päälle Maanantai Tässä valikossa ajoitetaan viikonpäivien ajanjaksot, joina Tiistai Lämpötila halutaan ylimääräistä lämmintä käyttövettä. Suunnitelma Keskiviikko Normaali Torstai toteutuu viikosta toiseen. Kuvassa esitetään tehtaassa Perjantai asetetut arvot, joita voi muuttaa. Mikäli jollekin päivälle Lauantai Sunnuntai halutaan lisäjakso, esim. illaksi, asetetaan haluttu aika Viikko ohjelma tässä. Lisäasetusvalikko Vaihtoehdot ovat tai Päivittäin. Maanantaiaamuna Käyttötiedot Edistyneempi klo 6 laite alkaa tuottaa ylimääräistä lämmintä käyttövettä ja jatkaa klo 9 asti, jolloin lämpötila ietoja lämmitysjärjestelmästä ajastettua lämpimän veden tuotantoa. Tila: LP ylempi palautuu LKV tankki normaalitasolle. ºC Klo 18 ja 49/ välillä (60) lämpimän Käyttötiedot järjestelmä käyttöveden LKV ºC määrää lisätään uudelleen. 54 (55) Päivittäin itse ajastettu viikko-ohjelma. Käytetään, jos Asteminutti -55 tiedossa on toistuva ylimääräisen lämpimän käyttöveden Sähköteho Aika! Vihje: & Kieli kw Asetukset Määrittele 0.0 järjest Huolto Virta L1/L2/L3 Aseta aika alkamaan noin 1 tarve esimerkiksi aamuisin ja iltaisin. Term. Ohjaus P./ºC 30 Allas ºC tunti ennen kuin tarvitset 0(22) lämmintä LKV kierto käyttövettä, sillä veden lämmitys Versio näyttökortti: kestää jonkin aikaa. Versio LP ohjauskortti: Käyttöhistoria Käyttötiedot kompressori Lämmityspiiri Käyttötiedot läm.järjestelmä T ºC CTC GSi 12 25

26 Lämpötila Normaali Yleistä tietoa Viikko ohjelma 5.4 Käyttötiedot Tietoja lämmitysjärjestelmästä Käyttötiedot järjestelmä Tässä valikossa näytetään lämmitysjärjestelmän vallitsevat lämpötilat. Kuvassa näkyvät lämpöpumpun tulevan ja lähtevän veden lämpötilat. Tuleva liuos Lämpöpumpun vasemmalla puolella ylhäällä (2 C) näkyy lämpöpumpun kerääjästä tulevan liuoksen nykyinen lämpötila. Palaava liuos Vasemmalla alhaalla näkyvä arvo (-1 C) on keruuletkuun palaavan liuoksen lämpötila. Arvot vaihtelevat vuoden aikana, riippuen lämmönlähteen kapasiteetista ja tarvittavasta energian määrästä. Meno lämmityspiireihin Lämpöpumpun oikealla puolella (42 C) näkyy lämpötila talon lämmityspiireihin johtavissa putkissa. Asetetuista parametreista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee vuoden mittaan. Paluu lämmityspiireistä Alimpana oikealla (34 C) näytetään lämmitysveden paluulämpötila lämmitysjärjestelmän varauksen aikana, muuten siinä ei näy mitään arvoa. Asetetuista parametreista, lämmitysjärjestelmän kapasiteetista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee käytön aikana. Lisäasetusvalikko Tiedot Edistyneempi Painamalla i-painiketta saat näkyviin kunkin kohteen käyttötiedot. Nykyinen ulkolämpötila. Aika & Kieli Näyttää Asetukset vallitsevan Määrittele ulkolämpötilan. järjest Huolto Laite käyttää tätä arvoa erilaisten käyttötietojen määritykseen. Versio näyttökortti: Versio LP ohjauskortti: Nykyinen sisälämpötila Näyttää vallitsevan huonelämpötilan (jos huoneanturi on valittu käyttöön). Jos asennettuja lämmitysjärjestelmiä on kaksi, molemmat näkyvät CTC GSi 12

27 etkellinen lisä KV äälle ämpötila ormaali 0.0 tunti Viikko ohjelma Päivittäin LKV Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Yleistä tietoa Viikko ohjelma ietoja lämmitysjärjestelmästä Käyttötiedot CTC GSi 12 Käyttötiedot järjestelmä Tässä valikossa näytetään vallitsevat lämpötilat ja käyttötiedot. Ensimmäinen luku on vallitseva käyttöarvo, suluissa oleva arvo on oletusarvo, johon lämpöpumppu pyrkii. säasetusvalikko Edistyneempi Tila Näyttää käyttötilan. Eri käyttötilat ovat: -> LKV Lämpimän veden (LKV) tuotanto käynnissä. -> Lämmitysjärjestelmä Lämmön tuotanto lämmitysjärjestelmään käynnissä. -> Allas Lämmön tuotanto altaaseen. -> Aika & Kieli Asetukset Määrittele järjest lämmitystä. Huolto T ºC Käyttötiedot Tila: LP ylempi LKV tankki ºC 49/ 45 (60) LKV ºC 54 (55) Asteminutti -55 Käyttöhistoria Sähköteho kw 0.0 Virta L1/L2/L Term. Ohjaus P./ºC 30 Allas ºC 0(22) Käyttötiedot kompressori LKV kierto Käyttötiedot läm.järjestelmä Lämmityspiiri Ulkona Huone1 Menov1 Paluu Huone2 Menov2 LKV-säiliö C 49/ 45 (60) Versio näyttökortti: Näyttää säiliön lämpimän veden lämpötilat: yläosa ja Versio LP ohjauskortti: alaosa. Sulkeissa oleva arvo on oletusarvo (Stop lämpö). Lämmin käyttövesi C 54 (55) Näyttää lämpimän käyttöveden kulloisenkin lämpötilan. Jos lämmintä käyttövettä ei valuteta, lämpötilaa ei näytetä, vaan ainoastaan määritetty oletusarvo. Asteminuutti -60 Näyttää senhetkisen lämpövajauksen asteminuuteissa. Sähköteho kw Näyttää vastuksen ottaman tehon (0 9,0 kw). Virta L1/L2/L3 Näyttää talon kokonaisvirrankulutuksen eri vaiheissa L1/L2/L3, mikäli kolme virrantunnistinta (lisätarvike) on asennettu talon tuleviin johtoihin. Jos virrantunnistimia ei ole nimetty, näkyvissä on vain eniten kuormitettu vaihe. Jos sähkönkulutus ylittää pääsulakkeen ampeerimäärän esimerkiksi siksi, että talossa on useita sähköä kuluttavia laitteita samanaikaisesti käytössä, sähkökattila vähentää automaattisesti tehoa sulakkeiden suojaamiseksi. Diffterm. pumppu / ºC /Päälle /30 Differentiaalitermostaattitoiminto. Näyttää, onko ulkoisen säiliön varaajapumppu päälle kytkettynä. Näyttää myös ulkoisen säiliön lämpötilan. CTC GSi 12 27

28 Yleistä tietoa Allas ºC 19 (22) Allaslämpötilan (ja oletusarvon) näyttäminen. Yöpudotus lämmityspiiri Lämpimän käyttöveden kierto /Päälle kko ohjelma Päivittäin Näyttää, onko YP lämpimän käyttöveden pumppu päälle anantai stai 00 kytkettynä skiviikko rstai rjantai -- - Ulkoinen lämmönlähde - -- Aktiivinen/ /55 uantai -- - Näyttää, -- tuottaako ulkoinen lämmönlähde lämpöä. nnuntai Näyttää myös ulkoisen säiliön lämpötilan. Ed Yöpudotus lämmitysjärj. 1 kko ohjelma Ryhmä ske Sunnuntai 22:00 sta Perjantai 14:00 ske :00 sta :00 Loma-aika majakso Käyttöhistoria Tähän valikkoon tallentuvat lämpöpumpun pitkän aikavälin käyttötiedot. Kokonaiskäyntiaika h Näyttää kokonaisuudessaan ajan, jonka laite on ollut jännitteellinen. 3 päivää Suurin menovesi C Näyttää järjestelmään menevän veden korkeimman lämpötilan. Arvo voi viitata lämmitysjärjestelmän/talon lämpötilavaatimuksiin. Mitä alempi arvo on talvella, sitä paremmin järjestelmä sopii lämpöpumpulle. Käyttö kwh Viikoittain LKV Näyttää, kuinka paljon sähköenergiaa tuote on kko ohjelma Päivittäin käyttänyt. LKV anantai stai Kok.käyntiaika skiviikko rstai Näyttää kompressorin kokonaiskäyttöajan. rjantai uantai nnuntai Käyttötiedot : LP ylempi V tankki ºC 49/ 45 (60) V ºC 54 (55) eminutti -55 Käyttöhistoria köteho kw 0.0 a L1/L2/L m. Ohjaus P./ºC 30 s ºC 0(22) Käyttötiedot kompressori V kierto Lämmityspiiri Käyttöhistoria Kok.käyntiaika h: Korkein menovesi C: 51 Kulutus kwh 28 Kompressori: Kok.käyntiaika 1540 Käyttötiedot kompressori Kompressori Lukittu Latauspumppu 47 % Liuospumppu LP sisään/ulos C 35,5 / 42,3 Lämmitysjärj. Menovesi 1 ºC 37 (38) Paluuvesi ºC 33 Jrj.pumppu Päälle Menovesi 2ºC 37 (38) Järjpumppu 2 Päälle Shunttivent. 2 Avaa Ase Lämmity Lämmity Lämpöp Sähköva LKV tan Kommu Villenny Aurinko Termost Allas Ulkoinen Säästä o Hae om Hae teh Mä Lämmity Lämmity Lämpöp CTC SM Viilennys Aurinkok Termost Allas LKV kier Ulkoinen Kauko-o Huo Toiminta Hälytys Tehdasa Kompr. Ohjelmis Kirjoita l Tarkista Uudellee Käyttötiedot läm.järjestelmä CTC GSi 12 Ulkona Huone1 Menov1 Paluu Huone2 Menov2

29 ske :00 sta :00 Loma-aika majakso 3 päivää Viikoittain LKV Kompressori (Päälle / / 65 rps) kko ohjelma Päivittäin Näyttää, onko LKV kompressori toiminnassa vai ei, ja lisäksi anantai kompressorin kierrosnopeuden RPS-arvona (kierrokset stai skiviikko 06 sekunnissa) rstai rjantai uantai 10 Varaajapumppu (Päälle / / 47 %) nnuntai 10 Näyttää - 12 varaajapumpun käyttötilan ja virtaaman prosenteissa Käyttötiedot Käyttötiedot kompressori Tämä valikko on tarkoitettu huoltoon ja tarkennettuun vianetsintään. Liuospumppu (Päälle/) Näyttää, onko liuospumppu toiminnassa vai ei. : LP ylempi tankki ºC 49/ 45 (60) ºC LP sisällä/ulkona 54 (55) C eminutti -55 Käyttöhistoria köteho kw 0.0 a L1/L2/L3 menoputkessa m. Ohjaus P./ºC 30 Käyttötiedot kompressori s ºC 0(22) kierto Näyttää lämpöpumpun lämpötilan paluu- tai Lämmityspiiri Kok.käyntiaika h: Korkein menovesi C: 51 Kulutus kwh 28 Kompressori: Kok.käyntiaika 1540 Käyttötiedot kompressori Kompressori Lukittu Latauspumppu 47 % Liuospumppu LP sisään/ulos C 35,5 / 42,3 Lämmitysjärj. Menovesi 1 ºC 37 (38) Paluuvesi ºC 33 Jrj.pumppu Päälle Menovesi 2ºC 37 (38) Järjpumppu 2 Päälle Shunttivent. 2 Avaa Yleistä tietoa Ase Lämmity Lämmity Lämpöp Sähköva LKV tank Kommun Villennys Aurinkok Termost Allas Ulkoinen Säästä o Hae oma Hae tehd Mää Lämmity Lämmity Lämpöp CTC SM Viilennys Aurinkok Termost Allas LKV kier Ulkoinen Kauko-o Huo Toiminta Hälytys h Tehdasa Kompr. p Ohjelmis Kirjoita l Tarkista Uudellee Käyttötiedot läm.järjestelmä Ulkona Huone1 Menov1 Paluu Huone2 Menov2 CTC GSi 12 29

30 Yleistä tietoa 22,2 ºC 21,2 ºC 58 ºC -5 ºC 1 2Kompressori Lukittu Latauspumppu 47 % Liuospumppu LP sisään/ulos C 35,5 / 42,3 Yöpudotus lämmitysjärj. 1 Ulkoine Säästä o Hae om Hae teh Viikoittain LKV uonelämpötilan kko ohjelma asetukset Päivittäin LKV aanantai stai Huonelämpötila Lämmitysjärjestelmä - 23 skiviikko rstai rjantai Lämmityspiiri 1 uantai nnuntai Meno C Lämmityspiiri 2 (50) Näyttää lämmityspiiriin menevän veden lämpötilan sekä 1 Käyttötiedot : oletusarvon. 2 Asetetuista parametreista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee vuoden Yöpudotus LP ylempi Loma-aika mittaan. V tankki ºC 49/ 45 (60) V ºC 54 (55) teminutti Paluu C-55 Käyttöhistoria hköteho kw 0.0 ta L1/L2/L3 Näyttää lämmitysjärjestelmästä lämpöpumppuun äyttöveden lämmön valinta rm. Ohjaus P./ºC 30 palaavan veden lämpötilan. Käyttötiedot kompressori as ºC 0(22) LKV V kierto Järjestelmän pumppu Hetkellinen lisä Lämmityspiiri LKV Näyttää lämmitysverkoston 0.0 tunti pumpun toimintotilan. Päälle Lämpötila Lisävarusteet: Käyttötiedot läm.järjestelmä Normaali Menovesi 2 C Näyttää lämmitysjärjestelmä 2:een (jos asennettuna) menevän lämpötilan. Viikko ohjelma Järj.pumppu 2 Näyttää lämmitysverkoston pumpun toimintotilan ietoja lämmitysjärjestelmästä Sunttivent. 2 Ulkona Huone1 Menov1 Paluu Huone2 Menov2 Käyttötiedot järjestelmä Näyttää, lisääkö (avaa) vai pienentääkö (sulkee) sunttiventtiili lämmitysjärjestelmä 2:een menevää lämpöä. Viikko ohjelma Ryhmä Laske Sunnuntai 22:00 Nosta Perjantai 14:00 Laske :00 Nosta :00 Lämmitysjärj. 1 2Menovesi 1 ºC 37 (38) Paluuvesi ºC 33 Jrj.pumppu Päälle Loma-aika Menovesi 2ºC 37 (38) Järjpumppu 2 Päälle Shunttivent. 2 Avaa Lomajakso 3 päivää Viikoittain LKV Viikko ohjelma Päivittäin LKV Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Käyttötiedot Tila: LP ylempi LKV tankki ºC 49/ 45 (60) LKV ºC 54 (55) Asteminutti -55 Käyttöhistoria Sähköteho kw 0.0 Virta L1/L2/L Term. Ohjaus P./ºC 30 Allas ºC 0(22) Käyttötiedot kompressori LKV kierto Mä Lämmity Lämmity Lämpöp CTC SM Viilenny Aurinkok Termost Allas LKV kier Ulkoinen Kauko-o Huo Toiminta Hälytys Tehdasa Kompr. Ohjelmis Kirjoita l Tarkista Uudellee Lämmityspiiri isäasetusvalikko Edistyneempi Lämmitysjärjestelmän käyttötiedot Tässä näkyvät lämmitysjärjestelmän käyttötiedot viimeisten 24 tunnin ajalta. Äärimmäisenä oikealla näkyy nykytila, vasemmalla viimeiset 24 tuntia. Aika "vierii" eteenpäin. Sininen käyrä näyttää nykyisen ulkolämpötilan. Aika & Kieli Asetukset Määrittele järjest Huolto Vihreä/vaaleanpunainen käyrä näyttää huonelämpötilan 1 tai 2. Punainen käyrä näyttää lähtölämpötilan. Versio näyttökortti: Versio LP ohjauskortti: Harmaa käyrä näyttää lähtölämpötilan lämmityspiirissä 2, jos sellainen on asennettu. Keltainen käyrä näyttää paluulämpötilan. T ºC Käyttötiedot läm.järjestelmä Ulkona Huone1 Menov1 Paluu Huone2 Menov2 30 CTC GSi 12

31 Anturitesti käytössä -Testi /Tauko, min 4 / 30 -Talviseisokki Mar - Hel Priorisoi lataus EVK-tankki Virtaus l/min 6,0 Yleistä tietoa Käyttötiedot aurinkokeräimet Keräimien suojaus Tässä valikossa näytetään aurinkokeräimessä vallitsevat Ylilämpösuoja keräin -Max Cº keräin lämpötilat. Valikkokuva 120 näytetään, vain jos aurinkokeräin Ylilämpö jäähdytys on määritetty. tankkiin -Tankki jäähdytetään ºC 70 Jäätymissuoja keräin -Käynnistyy keräin Cº -25 Tila Priorisoi suojaus EVK-tankki Tässä näytetään aurinko-ohjauksen käyttötila. Erilaiset näytettävät käyttötilat ovat: Lämmittää, lämmitä, Varataan ULL-säiliötä, Varataan lisätilavuutta, Varataan lämpökaivoa, Jäähdytetään paneelia, Jäähdytetään säiliötä, Säiliön lisäjäähdytys, Anturitesti ja Paneelin jäätymisenesto. Aurinkopaneeli tulo/lähtö, C Näyttää aurinkopaneelin tulo- ja lähtölämpötilan. ULL-säiliö (B47) ºC Näyttää oletusarvon ja kulloisenkin lämpötilan ulkoisen lämmönlähteen säiliössä. EcoTank (B41)(B42), C Näyttää EcoTankin yläosan, asetetun ja alaosan lämpötilan. X-tilavuus (B41)(B42) C Näyttää X-tilavuuden säiliön yläosan, asetetun ja alaosan lämpötilan. Pumppu aurinkopaneeli (G30), % Aurinkopaneelin varaajapumpun nopeus näytetään tässä (tai POIS). Pumppu välivaihdin (G32), % Jos välivaihdinta käytetään, välivaihtimen ja säiliön välisen varaajapumpun nopeus näytetään tässä (tai POIS). Pumppu ylivaraus (G46) Tässä näytetään, onko varaajapumppu käytössä ylivarauksessa. Pumppu lämpökaivon varaus Tässä näytetään, onko varaajapumppu käytössä lämpökaivon varauksessa. Vaihtoventtiili, varaus (Y31) Näyttää, varataanko säiliötä vai lämpökaivoa. Vaihtoventtiili, säiliö (Y30) Kun kahta säiliötä ladataan aurinkolämmityksellä, säiliöiden välisen vaihtoventtiilin asento näytetään tässä. Teho, lähtö (kw) Näyttää paneelin annetun tehon. Aurinkokeräimet Tila: Lämmitys Keräin Sis / Ulos ºC 65/70 EVK-tankki (B47) ºC 55 EcoTank (B41)(B42) ºC 72 / 50 X-tilavuus (B41)(B42) ºC 76 / 52 Pumppu keräin (G30) % 78 Pumppu vaihdin (G32) % 88 Pumppu EVK-tankki (G46) Pälle Pumppu lämpökaivon lataus (G31) Vaihtoventtiili lataus (Y31) Tankki Vaihtoventtiili tankki (Y30) EVK-tankki Teho ulos kw 1.5 Energia ulos / 24 kwh 12.3 Energia kwh 712 K K V E K CTC GSi 12 31

32 Yleistä tietoa Energia, lähtö / 24 h (kwh) Näyttää kuluneen vuorokauden aikana käytetyn energiamäärän. Kun lämpöä siirretään säiliöistä (esim. paneelin jäätymisenestoa varten) vähennetään negatiivinen energia. Hyötyenergiaa ei lasketa lämpökaivon varauksessa. Arvo päivitetään vuorokauden vaihtuessa (00:00). Energia, kwh Näyttää varatun kertyneen energian määrän kwh:ina. Jos energiaa siirretään säiliöstä, esimerkiksi anturintarkistuksessa tai paneelin jäätymisenestossa, arvot ovat negatiiviset. Lämpökaivon uudelleenvarauksessa teho näytetään, mutta energiaa ei lasketa kertyneeksi energiaksi. Tila: Lämmittää / lämmitä Tila: Osoittaa, lämmittääkö aurinkokeräin vai ei. Varataan ULL-säiliötä / varataan EcoTankia / varataan lisätilavuutta / varataan lämpökaivoa Tila: Osoittaa, varataanko ULL-säiliötä, varataanko EcoTankia, lisätilavuutta vai/ja lämpökaivoa. Anturitesti Tila: Näyttää anturitesti, kun kiertovesipumppu on käynnissä, jotta tarkistetaan, voiko aurinkopaneeli lämmittää. (Varataan lämpökaivoa) Tila: Näyttää, onko kiertovesipumppu pois päältä, jotta voidaan kokeilla, voiko paneeli varata säiliötä. Jäähdytetään paneelia / Jäähdytetään säiliötä / Lisäjäähdytetään säiliötä / Estetään paneelin jäätymistä. Tila: Tila näyttää, onko jokin suojatoiminto käytössä. 32 CTC GSi 12

33 Yleistä tietoa 5.5 Edistyneempi Lisäasetusvalikko Edistyneempi Tässä valikossa on neljä alivalikkoa. Aika & Kieli, Asetukset, Määritä järjestelmä ja Huolto. Aika & Kieli sisältää CTC GSi 12 -laitteen aika- ja kieliasetukset. Asetuksien avulla sekä asentaja että käyttäjä voivat säätää lämmitysjärjestelmän asetuksia. Aika & Kieli Asetukset Määrittele järjest Huolto Versio näyttökortti: Versio LP ohjauskortti: Määritä järjestelmä on asentajan käytettävissä lämmitysjärjestelmän määrittämistä varten. Huolto-vaihtoehtoa käytetään vianetsintään ja diagnosointiin. Tästä löytyvät Toiminnan testaus, Hälytyshistoria, Asetusten koodaus, Kompressorin pikakäynnistys ja Ohjelmaversion päivitys Aika & Kieli Edistyneempi Tässä asetetaan päiväys ja kellonaika. Kello tallentaa asetukset sähkökatkosten varalta. Kesäaika ja talviaika vaihtuvat automaattisesti. Ajanasetus Käyttöhistoria Kun ajan ympärillä on vihreä kehys, paina OK, jolloin pääset ensimmäiseen arvoon. Aseta oikea arvo nuolten Kok.käyntiaika h: Korkein avulla. menovesi C: 51 Kulutus kwh 28 Kun painat OK uudelleen, pääset seuraavaan arvoon. Kompressori: Kok.käyntiaika 1540 Kielen asettaminen. Testi Lämpöpumpu Nykyinen kieli osoitetaan vihreällä ympyrällä. LP Kompr. LP Liuospumppu LP Latauspumppu Käyttötiedot kompressori 0 Kompressori Lukittu Latauspumppu 47 % Liuospumppu LP sisään/ulos C 35,5 / 42,3 Asetukset Aika Lämmityspiiri 1 Lämmityspiiri 2 Lämpöpumppu Sähkövastus Edistyneempi LKV tankki Kommunikaatio Kielen asetus Kieli Villennys Aurinkokeräimet Termostaatti ohjaus Allas Svenska Norsk English Ulkoinen lämmönlähde (EVK) Säästä omat asetuks. Hae omat asetukset Hae tehdasasetukset Deutsch Suomi Française Testi Venttiilit Lämmitysjärj. 3-tie venttiili Menovesi 1 ºC LJ 37 (38) Paluuvesi ºC 33 Jrj.pumppu Päälle Menovesi 2ºC 37 (38) Järjpumppu 2 Päälle Shunttivent. 2 Avaa Testi sähkövastus Määrittele järjest Lämmityspiiri Edistyneempi 1 Lämmityspiiri 2 Lämpöpumppu Kielen asetus CTC SMS Viilennys Aurinkokeräimet Termostaatti Dansk ohjaus Nederlands Allas Čeština LKV kierto Ulkoinen lämmönlähde (EVK) Kauko-ohjaus Eesti Polski Slovenščina Huolto Toimintatesti Hälytys historia Tehdasasetukset koodi Kompr. pikakäynnistys Ohjelmiston päivitys, USB Kirjoita Määrittele loki USB piiri 1 Tarkista virrantunnistimet CTC GSi 12 33

34 Yleistä tietoa Käyttöhistoria Aika Kieli Kok.käyntiaika h: Korkein menovesi C: 51 Kulutus kwh Asetukset Kompressori: Kok.käyntiaika 1540 Tässä määritetään talon lämmöntarpeen asetukset. On tärkeää, että nämä perusasetukset ovat oikeat juuri kyseessä olevan talon kannalta. Virheellisesti asetetut Käyttötiedot kompressori arvot voivat aiheuttaa sen, että lämpöä ei tule riittävästi, Kompressori tai että talon lämmittämiseen Lukittu kuluu tarpeettoman paljon Latauspumppu 47 % Liuospumppu energiaa. LP sisään/ulos C 35,5 / 42,3 Asetukset Lämmityspiiri 1 Lämmityspiiri 2 Lämpöpumppu Edistyneempi Sähkövastus LKV tankki Kommunikaatio Aika 21:34 Villennys Päiväys Aurinkokeräimet Termostaatti ohjaus Allas Ulkoinen lämmönlähde (EVK) Säästä omat asetuks. Hae omat asetukset Hae tehdasasetukset Määrittele järjest Lämmitysjärjestelmä 1 (tai 2) Maks. menovesi 55 Lämmitysjärj. Lämmityspiiriin menevän veden korkein sallittu lämpötila. Menovesi Tämä 1 ºC sähköinen sulku estää 37 (38) liian kuuman veden pääsyn Paluuvesi ºC 33 lattialämmitykseen. Jrj.pumppu Päälle Lämmitysjärjestelmän 2 lämpötila voi olla vain pienempi Menovesi 2ºC 37 (38) Järjpumppu tai yhtä 2 suuri kuin lämmitysjärjestelmän Päälle 1. Shunttivent. 2 Avaa Min. menovesi (, ) Jos kesällä halutaan tietty peruslämpö kellariin tai esimerkiksi kylpyhuoneen lattiaan, vähimmäislämpötila voidaan asettaa tässä. Muissa talon osissa on patterit silloin suljettava termostaatti- tai sulkuventtiileillä. Huomaa, että järjestelmän pumppu on tällöin käytössä koko kesän. Tämä tarkoittaa, että lämmityspiireihin menevän veden lämpötila on vähintään valittu lämpötila, esimerkiksi +27 C. Jos asetus on, toiminto ei ole käytössä. Lämmitystilassa Auto/Päälle/ Lämmityskauden tai kesäkauden vaihto voi tapahtua automaattisesti (Auto) tai tässä voidaan valita, onko lämmitys käytössä vai ei. Lämmityspiiri 1 Lämmityspiiri Lämmityspiiri 2 Lämpöpumppu Max menovesi ºC 55 CTC Min menovesi SMS ºC Päälle Viilennys Lämmitystilassa Päälle Aurinkokeräimet Lämmitystilassa EXT Päälle Termostaatti Lämpö pois, ulko ohjaus ºC 18 Allas Lämpö pois, aika 120 LKV Käyrä kierto kaltevuus ºC 50 Ulkoinen Käyrä säätö lämmönlähde ºC (EVK) 0 Kauko-ohjaus Yöpudotus 5 Huonelämmön lasku ºC -2 tai Menovesi lasku ºC -3 Hälytys Huolto alhainen huone 5 Toimintatesti Smart halpasähkö ºC 1 Hälytys Smart ylikapasiteetti historia ºC 2 Max aika lämmitys 40 Tehdasasetukset koodi Latauspumppu % 50 Kompr. Lattiatoiminto pikakäynnistys Ohjelmiston Lattiatoiminto päivitys, temp ºC USB 25 Kirjoita loki USB Tarkista virrantunnistimet Uudelleen asennus! Vihje: Katso tarkemmat asetustiedot luvusta Talon lämpöasetukset. Määrittele piiri 1 Lämmityspiiri 1 Huoneanturi Tyyppi Kyllä Kyllä Langallinen Auto = vaihto lämmityskaudesta (Päälle) kesätilaan () tapahtuu automaattisesti. Päälle = Jatkuva lämmityskausi, järjestelmäpumppu käy koko ajan. = lämmitys ei ole käytössä, järjestelmäpumppu on pysähdyksissä (käy välillä liikkeessä). Lämmitystilassa, ulk --/Auto/Päälle/ Vaihtoa lämmitystilan tai kesätilan välillä voidaan kaukoohjata. Luvussa Määrittele/Kauko-ohjaus on lisätietoja. Toimintatesti Lämmitysjärj. Lämpöpumppu Venttiilit Sähkövastus Aurinko testi Erotermostaatti/EVK Allas LKV 34 CTC GSi 12

35 Yleistä tietoa Lämpö pois, ulko 18 ( ) Ulkolämpötilan raja-arvo, jossa lämmitystarvetta ei enää ole. Lämmitysjärjestelmän pumppu. Pumppu käynnistyy päivittäin lyhyeksi aikaa jumiutumisriskin alentamiseksi. Järjestelmä käynnistyy automaattisesti uudelleen, kun lämmitystä tarvitaan. Lämpö pois, aika 120 ( ) Viive, jonka jälkeen järjestelmän pumppu pysähtyy edellä esitetysti. Lämpökäyrä (perusasetus) 50 ( ) Käyrän kaltevuus osoittaa, mikä lämpö talossa on oltava eri ulkolämpötilojen vallitessa. Katso tarkemmat tiedot luvusta Talon lämpöasetukset Asetettava arvo vastaa pattereihin menevää lämpötilaa, kun ulkolämpötila on 15 ºC. Tätä perusasetusta voidaan hienosäätää Huonelämpötila-valikossa. Käyrä säätö 0 ( ) Käyrän säätö tarkoittaa, että lämpötilaa voidaan nostaa tai laskea yleisesti kaikissa ulkolämpötiloissa. Tätä perusasetusta voidaan hienosäätää Huonelämpötilavalikossa. Yöpudotus ºC 5 ( ) Kun ulkolämpötila on tätä alhaisempi, yöpudotus päättyy, koska lämpötilan kohottamiseen kuluu liian paljon energiaa ja aikaa. Tämä valikko on etusijalla kauko-ohjaukseen nähden. Huonelämmön lasku -2 ( ) Huonelämmön lasku näkyy, jos huoneanturi on asennettu. Tässä määritellään, kuinka monta astetta huonelämpötilaa lasketaan tiettyinä ajastettuina aikoina esimerkiksi kohdissa Yöpudotus, Loma jne. Menoveden lasku. -3 ( ) Jos huoneanturia ei ole asennettu, tässä näkyy Menoveden lasku. Hälytys alhainen huonelämpöt. C 5 Kun huonelämpötila laskee liian alhaiseksi, CTC SMS:ään lähtee ilmoitus Hälytys alhainen huonelämpöt.. Huoneanturin on oltava kytkettynä ja aktivoituna. HUOM! Lisätietoja SMS-toiminnosta on CTC SMS -oppaassa. Esimerkki: Kaltevuus 50 tarkoittaa, että järjestelmän menoveden lämpötila on 50 C kun ulkolämpötila on -15 C, jos käyrän säätö on 0. Jos säätö on +5, tulee lämpötilaksi 55 C. Käyrä nousee 5 C:lla kaikilla ulkolämpötiloilla, eli käyrä muuttuu samansuuntaisesti 5 C. Esimerkki: Huonelämmön lasku -2 tarkoittaa, että huonelämpötilaa lasketaan 2 C peruslämpötilasta. Esimerkki: Perusohje on, että Menoveden lasku 3-4 C vastaa normaalijärjestelmässä n. 1 C:n huonelämpötilan laskua. Smart halpasähkö ºC 1 CTC GSi 12 35

36 Yleistä tietoa Käyrän säädön kohotuksen asetus käytettäessä halpasähköä Smart Gridin kautta. Luvussa Määrittele / Kauko-ohjaus / Smart Grid on lisätietoja Smart ylikapasiteetti ºC 2 Käyrän säädön kohotuksen asetus käytettäessä energiahintaa ylikapasiteetti Smart Gridin kautta. Luvussa Määrittele / Kauko-ohjaus / Smart Grid on lisätietoja Maks. aika Lämpö 40 ( ) Tämä on enimmäisaika, jonka lämpöpumppu lataa lämmitysjärjestelmää, jos tarvetta ilmenee LKV-säiliössä. Varaajapumppu % 100 (/1..100) Varaajapumpun nopeuden määritys, kun lämmitysjärjestelmää varataan. 36 CTC GSi 12

37 Yleistä tietoa Lattiatoiminnon tila (/1/2/3) Lattiankuivatustoiminto uusia kiinteistöjä varten. Toiminto tarkoittaa, että Talon lämpöasetusten menoveden lämpötilan (oletusarvo) laskelma on rajallinen ja noudattaa seuraavaa kaavaa. Tila 1 Lattiankuivatustoiminto 8 päivälle. ºC Talon lämpöasetukset 1. Lämmitysjärjestelmän (oletusarvoksi) määritetään 25 ºC neljäksi päiväksi. 2. Päivinä 5 8 käytetään asetettua arvoa Lattiatoiminnon lämpötila ºC. (Päivästä 9 alkaen järjestelmä laskee arvon automaattisesti Talon lämpöasetusten mukaan) jne. Päivä Esimerkissä tila 1 ja Lattiatoiminnon lämpötila ºC! 38ºC. Lattiatoiminto aktiivinen, d 1/12 (25) Tila 2 Lattiankuivatustoiminto 10 päivälle sekä lisäys ja vähentäminen. 1. Lisäyksen aloitus. Lämmitysjärjestelmän (oletusarvoksi) asetetaan 25 ºC. Tämän jälkeen (oletusarvo) kohoaa 5 ºC joka päivä, kunnes (oletusarvo) on yhtä kuin Lattiatoiminto lämpöt ºC. Viimeinen vaihe voi olla alle 5 ºC. ºC päivää 3. Talon lämpöasetukset 3. Vähentäminen. Lisäyksen ja 10 päivän tasalämpötilan jälkeen lämpötila laskee (oletusarvo) 25 ºC:seen 5 ºC päivässä. Viimeinen vaihe voi olla alle 5 ºC. (Vähentämisen ja 1 päivän (oletusarvo) jälkeen 25 ºC:ssa järjestelmä laskee arvon automaattisesti Talon lämpöasetusten mukaan). Päivä Esimerkissä tila 2 ja Lattiatoiminnon lämpötila ºC 37 ºC Tila 3 Tämä tila tarkoittaa, että toiminto käynnistyy tilassa 1, jatkaa sitten tilassa 2 ja sitten Talon lämpöasetusten mukaan. Lattiatoiminnon lämpötila ºC 25 ( ) Tässä asetetaan tilan 2 lämpötila yllä esitetyllä tavalla. CTC GSi 12 Torstai 09:35 Huonelämpötila LKV Käyttötiedot Edistyneempi Lattiatoiminto pääillä 1 / 12 (25) L M 58 ºC -5 ºC urinko testi u keräin (G30) 0% vaihdin (G32) 0% kaivon lataus (Y31 / G31) Tankki u EVK (G46) li 2 tankkia (Y30) EVK-tankki tilat äin sisään (B30) 71 C äin ulos (B31) 89 C nkki (B46) 55 C nkki ylä (B41) / ala (B42) 71 C/40 C ehtoisesti uus ylä (B41) / ala (B42) 63 C/42 C Esimerkissä Kauko-ohjaus käyttötietojen tila 2, päivä 1/12 sekä vallitseva Sähkö tariffi oletusarvo LP (25) ºC. Sähkötariffi Yöpudotus Etäohjaus Lisä LKV Virtaus/pintavahti Lämmitys., EXT, piiri 1 Lämmitys., EXT, piiri 2 Smart A Smart B L M CTC GSi 12 37

38 Yleistä tietoa Ke To Pe Lau Su Yöpudotus Loma-aika 5.6 Lämpöpumppu Kompressori Sallittu/Estetty Laite toimitetaan kompressori estyneenä. Kun kompressori on estetyssä tilassa, tuotanto toimii kuten sähkökattila. Jos asetus on Sallittu, kompressorin toiminta on sallittu. Liuospumppu päälle Auto/10d/Päälle Asennuksen jälkeen liuospumppua voidaan käyttää jatkuvasti 10 päivän ajan ilman poistamiseksi järjestelmästä. Tämän jälkeen pumppu siirtyy automaattiseen tilaan. Päälle : tarkoittaa liuospumpun jatkuvaa käyttöä. Auto : tarkoittaa, että kiertovesipumppu on käynnissä samanaikaisesti kompressorin kanssa. Sähkötariffi LP (Päälle/) Lisätietoja on luvussa Määrittele/Kauko-ohjaus. Smart sähkö estetty LP (Päälle/) Lisätietoja on luvussa Määrittele / Kauko-ohjaus / Smart Grid. Käynnistys asteminuutilla -60 ( ) Tässä määritetään, millä asteminuutilla lämpöpumpun tulee käynnistyä. Korkein RPS 100 ( ) Asettaa kompressorin suurimman sallitun kierrosnopeuden. RPS enintään käytettäessä äänenvaimennusta 50 ( ) Tässä määritetään kompressorin enimmäiskierrosnopeus, kun äänenvaimennus on käytössä. HUOM! Huomaa, että lämpöpumpun enimmäisteho alenee ja huipun tarve saattaa lisääntyä. Äänenvaimennuksen ajastin Tässä valikossa näytetään aikataulun mukaiset viikonpäivien ajanjaksot, jolloin äänenvaimennus on käytössä. Suunnitelma toteutuu viikosta toiseen. Äänenvaimennus Kyllä/ Aikataulu voidaan käynnistää esim. yöllä käyttämällä rajoitettua kompressorin kierrosnopeutta äänen vähentämiseksi tarvittaessa. Esimerkki: Maanantai Maanantaina ääntä vaimennetaan kello 6 9 ja Muut ajat ovat normaalia käyttöä. Lämpöpumppu Kompressori: Lukittu Liuospumppu Auto Sähkö tariffi LP Smart LP estetty Käynnistys asteminuutilla -60 Max RPS 100 Max RPS hiljenyksessä 50 Ajastin Hiljainenkäynti Sähkövastus Max vastusteho kw 5.5 Max vastusteho LKV kw 0 Käynnistys asteminuutilla -500 Askel ero, asteminuutilla -50 Pääsulake A 20 Syöttöjännite 3x400V Sähkötariffi Smart sähkö estetty Aurinko testi Pumppu keräin (G30) 0% Ylätankki Pump vaihdin (G32) 0% Lämpökaivon lataus (Y31 / G31) Tankki Pumppu Stop lämpö EVK LP (G46) C 60 Venttiili Start/stop 2 tankkia ero ylä (Y30) ºC EVK-tankki 5 Lämpötilat Max aika LKV 20 Au LKV keräin ºC sisään (B30) 71 C 55 Au Latauspumppu keräin ulos (B31) % 89 C 50 EVK-tankki Smart halpasähkö (B46) ºC 55 C 10 EcoTankki Smart ylikapasiteetti ylä (B41) / ala (B42) 71 C/40 C 10 Käyntiaika vaihtoehtoisesti LKV kierto 4 X-tilavuus Jaksonaika ylä LKV (B41) kierto / ala (B42) 63 C/42 C 15 Ajastin LKV kierto Ajastin Hiljainenkäynti Äänen hiljennys Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Vasemmalla olevan ajan on oltava oikealla olevaa aikaa alhaisempi, jotta aikaväli olisi kelvollinen. Viilennys Kondenssisuojattu järj. Rumstemperatur frikyla 25.0 Smart halpasähkö 1 Smart ylikapasiteetti 2 Virt Shu Jär Hu Lata Lata Max 38 CTC GSi 12 Testi LKV

39 Sähkö tariffi LP Smart LP estetty Käynnistys asteminuutilla -60 Max RPS 100 Max RPS hiljenyksessä 50 Ajastin Hiljainenkäynti Yleistä tietoa 5.7 Sähkövastus Maks. sähkövastus kw 9.0 ( ) Maks. sallittu sähkövastuksen teho. Maks. sähkövastus LKV kw 0 ( ) Maks. sallittu sähkövastuksen teho lämminvesivarauksen yhteydessä. Säädettävissä 0-9,0 kw 0,3 kw askelin. Käynnistys asteminuutilla -500 ( ) Tässä määritetään, millä asteminuutilla sähkövastuksen tulee käynnistyä. Ero askel asteminuutti -50 ( ) Tässä määritetään asteminuutteina erotus, jonka mukaan vastus vaiheittain kytkeytyy. Teho, jonka mukaan vastus vaiheittain kytkeytyy, on Maks. sähkövastus kw jaettuna kymmeneen vaiheeseen. Pääsulake A 20 ( ) Tässä asetetaan pääsulakkeen koko. Pääsulake yhdessä asennettujen virrantunnistimien kanssa suojaa sulakkeita sähkölaitteiden, esim. liesi, uuni, lohkolämmitin jne., aiheuttamilta jännitehuipuilta, jolloin sähkötehoa pienennetään automaattisesti. Syöttöjännite 3 x 400 V Tässä määritetään, onko tuotanto kytketty jännitteelle 3 x 400V, 1 x 230V vai 3 x 230V. Sähkötariffi (Päälle/) Lisätietoja on luvussa Määrittele/Kauko-ohjaus. Smart sähkö estetty (/Päälle) Lisätietoja on luvussa Määrittele / Kauko-ohjaus / Smart Grid. Sähkövastus Max vastusteho kw 5.5 Max vastusteho LKV kw 0 Käynnistys asteminuutilla -500 Askel ero, asteminuutilla -50 Pääsulake A 20 Syöttöjännite 3x400V Sähkötariffi Smart sähkö estetty Ylätankki Stop lämpö LP C 60 Start/stop ero ylä ºC 5 Max aika LKV 20 LKV ºC 55 Latauspumppu % 50 Smart halpasähkö ºC 10 Smart ylikapasiteetti 10 Käyntiaika LKV kierto 4 Jaksonaika LKV kierto 15 Ajastin LKV kierto Shu Jär Hu Lata Lata Max CTC GSi 12 39

40 Yleistä tietoa Käynnistys asteminuutilla -500 Askel ero, asteminuutilla -50 Pääsulake A 20 Syöttöjännite 3x400V Sähkötariffi Smart sähkö estetty Huo 5.8 LKV-säiliö Stop lämpö ºC 58 ( ) Tässä lämpötilassa lopetetaan LKV-säiliön varaus. Start/stop ero ylä ºC 5 (3...10) Hystereesi, ennen kuin lämpöpumppu ja vastus käynnistävät tai pysäyttävät varauksen. Maks. aika LKV 20 ( ) Tämä on maksimiaika, jonka verran lämpöpumppu lämmittää LKV-säiliötä, jos lämmitysjärjestelmässä on tarvetta. Lämpimän käyttöveden C 55 ( ) Lähtevän lämpimän käyttöveden lämpötila. Varaajapumppu % 100 (/1..100) Varaajapumpun nopeuden määritys, kun lämminvesijärjestelmää varataan. Smart halpasähkö ºC 10 (5...30) Lisätietoja on luvussa Määrittele / Kauko-ohjaus / Smart Grid. Ylätankki Stop lämpö LP C 60 Start/stop ero ylä ºC 5 Max aika LKV 20 LKV ºC 55 Latauspumppu % 50 Smart halpasähkö ºC 10 Smart ylikapasiteetti 10 Käyntiaika LKV kierto 4 Jaksonaika LKV kierto 15 Ajastin LKV kierto Lata Lata Max 1 2 Smart ylikapasiteetti ºC 10 (5...30) Lisätietoja on luvussa Määrittele / Kauko-ohjaus / Huonelämpötila Smart Grid. Kommunikaatio Lämpimän käyttöveden kierto (lisävaruste) Lämmityspiiri 1 Lämpimän käyttöveden kierron asetukset edellyttävät laajennuskortin asennusta. MB osite 1 Baud-tiheys 9600 Pariteetti Parillinen Stop bit 1 LP LP LP 1 2 Käyntiaika LKV kierto 4 (1...90) Käyntiaika, jonka verran LKV-kierron on kestettävä Yöpudotus jokaisen ajanjakson aikana. Loma-aika Tätä sovelletaan, jos LKVkierto on määritetty valikossa Edistyneempi > Määrittele järjest. Huonelämpötila Jaksonaika LKV kierto 15 (5...90) LKV-kierron jaksonaika. LKV-kierron on oltava määritetty valikossa Edistyneempi > Määrittele järjest. Lämmityspiiri 1 50 LKV-kierron ajastin Valikko näyttää kaavion viikonpäivittäin jaksoista, jolloin lämpimän käyttöveden kiertovesipumppu on toiminnassa. Suunnitelma toteutuu viikosta toiseen. Ajastin LKV kierto Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai ti Yöpudotus Esimerkki: Maanantai Loma-aika Vasemmalla olevan ajan on oltava oikealla olevaa aikaa alhaisempi, jotta aikaväli olisi kelvollinen. Maanantaina lämpimän käyttöveden kiertovesipumppu Lämpöpumppu on toiminnassa kello 6 9 ja Muut ajat ovat Kompressori: Lukittu Liuospumppu normaalia käyttöä. Auto Sähkö tariffi LP Smart LP estetty Käynnistys asteminuutilla -60 Max RPS 100 Max RPS hiljenyksessä 50 Ajastin Hiljainenkäynti Määrittele LP Virtaus/pintavahti mitään Säh Säh Säh Säh Säh Säh 40 CTC GSi 12

41 Ajastin Hiljainenkäynti Yleistä tietoa 5.9 Tiedonsiirto Nämä asetukset koskevat lisävarustetta Valvontajärjestelmät, eikä niitä käytetä normaalikäytössä. kuvata tässä ohjeessa. Äänen hiljennys Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Viilennys Viilennystä säädetään menovesianturilla 2 (B2), mikä tarkoittaa, ettei lämmityspiiriä 2 ja viilennystä voida käyttää samanaikaisesti. Kondenssisuojattu järj. (/Kyllä) Jos järjestelmässä on suojaus kondensoitumista vastaan, siinä voidaan käyttää huomattavasti alempia lämpötiloja. VAROITUS! Kondensoituminen voi aiheuttaa kiinteistön rakenteeseen kosteus- ja homevaurioita. () tarkoittaa huoneenlämpötilan asetusaluetta ºC, ja (Kyllä) tarkoittaa asetusaluetta ºC Huonelämpö viilennys 25 (10 tai ) Tässä voidaan asettaa haluttu viilennyksen huonelämpötila. Viilennys Kondenssisuojattu järj. Rumstemperatur frikyla 25.0 Smart halpasähkö 1 Smart ylikapasiteetti 2 Testi LKV LKV pumppu (G5) 0% Anturi LKV ºC (B25) 0 ºC Virtausanturi (B102) Smart halpasähkö ºC 1 (, 1...5) Lisätietoja on luvussa Määrittele / Kauko-ohjaus / Smart Grid. Smart ylikapasiteetti ºC 1 (, 1...5) Lisätietoja on luvussa Määrittele / Kauko-ohjaus / Smart Grid. CTC GSi 12 41

42 in sisään (B30) 71 C tilat in ulos (B31) 89 C nkki in sisään (B46) (B30) 71 C 55 C kki in ulos ylä (B41) (B31) / ala (B42) 71 C/40 C 89 C nkki ehtoisesti (B46) 55 C us kki ylä ylä (B41) (B41) / / ala ala (B42) (B42) 71 C/40 C 63 C/42 C ehtoisesti us ylä (B41) / ala (B42) 63 C/42 C Yleistä tietoa Lisä LKV Lämmitys., EXT, piiri 1 Virtaus/pintavahti Lämmitys., EXT, piiri 2 Lämmitys., EXT, piiri 1 Smart A Lämmitys., EXT, piiri 2 Smart B Smart A Smart B astin Hiljainenkäynti 5.10 Aurinkopaneelit (lisälaite) hiljennys astin Hiljainenkäynti tai hiljennys ikko tai 00 Tässä - 06 valikossa voit valita asetukset, joilla aurinkolämmitysjärjestelmä ai ikko toimii parhaiten. On ai ai 00 tärkeää, 06 että 23 tämä 24 perussäätö on tehty oikein ja vastaa tai ai tai 00 juuri - 08 sinun 22 lämmitysjärjestelmäsi - 24 tarpeita. Virheelliset asetukset voivat pienentää energian säästöä. Harmaat valikot eivät ole käytettävissä, ja ne on aktivoitava, minkä jälkeen ne muuttuvat valkoisiksi. Aktivointi tehdään valikossa Määrittele järjestelmä. iilennys nssisuojattu iilennys järj. Perusasetukset, Aurinko emperatur frikyla 25.0 nssisuojattu halpasähkö järj. 1 emperatur frikyla Varauksen 25.0 käynnistyksen lmpt.ero, ºC 7 (3...30) ylikapasiteetti 2 halpasähkö 1 Tässä asetetaan lämpötilaero, joka käynnistää ylikapasiteetti 2 aurinkolämmön varauksen. Aurinkopaneelin lämpötilan on oltava tässä määritetyn eron verran lämpimämpi, jotta varaus alkaa. Varauksen pysäytyksen lmpt.ero, ºC 3 (3...30) Tässä asetetaan lämpötilaero, joka pysäyttää aurinkolämmön varauksen. Kun aurinkopaneelin ja säiliön välinen lämpötilaero laskee tämän arvon alle, esti LKV varaus pysäytetään. esti mppu LKV (G5) 0% mppu (B25) (G5) Varaajapumpun 0% 0 ºC väh.nopeus, % 20 ( ) anturi (B102) (B25) anturi (B102) Tässä 0 ilmoitetaan ºC varaajapumpun (G30;G32) pienin sallittu käyntinopeus. Anturitesti käytössä (/Kyllä) Tässä ilmoitetaan, käytetäänkö aurinkoanturin testiä. Jos aurinkopaneelin antureita ei voida asentaa siten, että todellinen paneelin lämpötila voidaan havaita, varaajapumppu on käynnistettävä hetkeksi, jotta paneelin neste voi vaikuttaa anturiin. - Testi/tauko, min 4 (1...20) /30( ) Testi (4): Tässä ilmoitetaan, kuinka kauan anturitestiä jatketaan, jotta vaikeasti sijoitetut anturit ehtivät havaita todellisen lämpötilan. Anturitesti kannattaa pitää mahdollisimman lyhyenä, jottei lämpöä oteta säiliöstä turhaan, jos aurinkopaneeli ei voi varata. Tauko (30): Tässä ilmoitetaan anturitestien välinen aika. Tauon jälkeen aloitetaan uusi anturitesti. Talvitauko (/Kyllä) Marras Helmi Tässä ilmoitetaan, minä kuukausina anturitestin taukoa käytetään. Talvella, kun paneelit (pääsääntöisesti) eivät voi lämmittää säiliötä, anturitestin suorittaminen ei ole tarpeen. Anturitesti voi siirtää lämpöä säiliöstä aurinkopaneeliin, mitä kannattaa välttää. Aset. Aurinkokeräimet Au perusasetukset Aset. Aurinkokeräimet Keräimien suojaus Au EVK-tankki/EcoTank perusasetukset Keräimien X-tilavuus suojaus EVK-tankki/EcoTank Keruuputkiston lataus X-tilavuus Lataus EVK - tankki Keruuputkiston lataus Lataus EVK - tankki Au perusasetukset Au perusasetukset Lataus käynnistysero ºC 7 Lataus pysäytysero ºC 3 Lataus käynnistysero ºC 7 Latauspumppu min % 20 Lataus pysäytysero ºC 3 Anturitesti käytössä Latauspumppu min % 20 -Testi /Tauko, min 4 / 30 Anturitesti käytössä -Talviseisokki Mar - Hel -Testi /Tauko, min 4 / 30 Priorisoi lataus EVK-tankki -Talviseisokki Mar - Hel Virtaus l/min 6,0 Priorisoi lataus EVK-tankki Virtaus l/min 6,0 Keräimien suojaus Keräimien suojaus Ylilämpösuoja keräin -Max Cº keräin 120 Ylilämpösuoja Ylilämpö jäähdytys keräin tankkiin -Max -Tankki Cº jäähdytetään keräin ºC Ylilämpö Jäätymissuoja jäähdytys keräin tankkiin -Tankki -Käynnistyy jäähdytetään keräin Cº ºC Jäätymissuoja Priorisoi suojaus keräin EVK-tankki -Käynnistyy keräin Cº -25 Priorisoi suojaus EVK-tankki T K T E K E X E P X P P P V P V T V E T E E 42 CTC GSi 12

43 ai ai tai Lataus EVK - tankki Yleistä tietoa iilennys Au perusasetukset nssisuojattu järj. Lataa ensisijaisesti: Ulkoinen lämmönlähde/ emperatur frikyla 25.0 halpasähkö Lisätilavuus 1 ylikapasiteetti 2 Tässä ilmoitetaan, onko varauksessa etusijalla ulkoinen lämmönlähde vai lisätilavuus (kerääjäsäiliö). Asetus näytetään vain, mikäli vaihtovaraus on määritetty. Virtaus l/min 6.0 ( ) Tässä määritetään virtaus, joka kiertää aurinkokeräimien läpi (tarkastetaan järjestelmän virtausmittarista). Virtaus on luettava, kun aurinkopaneelin pumppu käy 100%:n teholla. Huom! Tehon ja akkumuloituneen esti LKV energian laskelmat perustuvat virtaukseen. Siksi nämä mppu (G5) parametrit 0% ovat virheelliset, jos virtaus on virheellinen. (B25) Voit asettaa 0 ºC pumpun virtauksen luentaa varten 100 %:iin anturi (B102) manuaalisesti valikossa: Tietojen luenta toiminnolla Edistyneempi > Huolto > Toimintatesti. Paneelin suojaustoiminnot Tässä määritetään toiminnot, jotka suojaavat aurinkopaneeleita ylilämpötiloilta ja jäätymiseltä. Ylilmpt.suoja paneeli (Kyllä/) Tästä aktivoidaan suojatoiminto, joka suojaa aurinkopaneelia ylilämpötiloilta. Suojaaminen tapahtuu jäähdyttämällä aurinkopaneelia. Paneelin enimmäislmpt., ºC 120 ( ) Tässä ilmoitetaan paneelin lämpötila, joka laukaisee jäähdytystoiminnon. Jäähdytyksessä lämpöä siirretään 1) lämpökaivoon, jos lämpökaivon uudelleenvaraus on 2) sen jälkeen säiliöihin säiliöiden enimmäislämpötilaan asti. Kun aurinkopaneelin lämpötila ylittää 120 ºC, kiertovesipumppu käynnistyy ja käyttötiedoissa näytetään teksti paneelia jäähdytetään. Kun aurinkopaneelin lämpötila laskee, mutta säiliön lämpötila on edelleen korkea: Kiertovesipumpun käynti jatkuu ja käyttötiedoissa näytetään teksti säiliötä jäähdytetään. Tämä jatkuu, kunnes säiliön lämpötila on 60 ºC. (varauslämpötila, tehdasasetus). Jäähdytä säiliön ylilmpt. (/Kyllä) Jos säiliö on ylivarautunut paneelin jäähdyttämiseksi, voit aktivoida tästä säiliön jäähdytyksen, jotta energiaa voidaan jättää paneeliin. Näin voidaan uudelleen vastaanottaa paneelin jäähdytys (esim. seuraavana päivänä). Lataus käynnistysero ºC 7 Lataus pysäytysero ºC 3 Latauspumppu min % 20 Anturitesti käytössä -Testi /Tauko, min 4 / 30 -Talviseisokki Mar - Hel Priorisoi lataus EVK-tankki Virtaus l/min 6,0 Keräimien suojaus Ylilämpösuoja keräin -Max Cº keräin 120 Ylilämpö jäähdytys tankkiin -Tankki jäähdytetään ºC 70 Jäätymissuoja keräin -Käynnistyy keräin Cº -25 Priorisoi suojaus EVK-tankki T K E E X P P P P V V T E E CTC GSi 12 43

44 Yleistä tietoa Säiliö jäähdytetään C:seen 70 (50..80) Tässä ilmoitetaan, mihin lämpötilaan säiliö jäähdytetään, kun se on ylivarautunut. EcoTank Tällöin käyttötiedoissa näytetään teksti lisäjäähdytys. Lataus ºC 60 Max Cº tankki Jäätymisenesto paneeli 70 (/Kyllä) Hyvin kylmällä talvisäällä paneelit voivat jäätyä (jäätymisenestoaineesta huolimatta). Tästä voit ottaa käyttöön lämmön siirron säiliöstä paneeliin. Käynnistyy ulkolmpt., ºC 25 ( ) Tässä ilmoitetaan, missä aurinkokeräimen lämpötilassa jäätymisenesto käynnistyy. Kun paneelin anturi havaitsee jäätymiseneston käynnistysrajan alittavan lämpötilan, X-tilavuus varaajapumppu käynnistyy, kunnes lämpötila on 2 astetta käynnistysrajaa korkeampi (hystereesi 2 ºC). Lataus ºC 60 Max Cº tankki 70 Etusijalle suojaus ULL-säiliö/ Lisätilavuus Tässä ilmoitetaan, kumpaa säiliötä kohti suojaustoiminnot työskentelevät. EVK-tankki Lataus ºC 60 Max Cº tankki 70 Asetus on käytössä vain järjestelmässä 3 tai järjestelmässä, jossa on aktivoitu lisätilavuus ULL-säiliön asetukset Asetukset, jotka ovat voimassa, kun vain ULL-säiliö on aktivoitu (koskee järjestelmiä 1 ja 3) Keruuputkiston lataus Varauslämpötila, ºC 60 ( ) Lataus käynnissä Lataus käynnistysero ULL-säiliön ºC suurimman 60 sallitun lämpötilan asetus. Kun Lataus pysäytysero ºC 30 -Max liuos ºC määritetty lämpötila 18 saavutetaan, varaus lopetetaan. CTC GSi 12 Torstai 09:35 Suurin sallittu säiliön lmpt., ºC 70 ( ) Jos aurinkopaneelin lämpötila ylittää paneelin enimmäislämpötilan, säiliö voidaan ylivarata korkeintaan tähän asetettuun säiliön lämpötilaan. Huonelämpötila LKV Käyttötiedot Edistyneempi Tämä edellyttää, että myös suojatoiminto ylilmpt.suoja Lattiatoiminto pääillä 1 / 12 (25) paneeli on aktivoitu. Lataus EVK - tankki Lataus käynnistysero 58 ºC Asetukset ºC -5 ºCEcoTank 7 Lataus pysäytysero ºC 3 Lataus ºC Asetukset, jotka ovat 60 voimassa, kun EcoTank on Kauko-ohjaus aktivoitu. Kyseessä on järjestelmä 2. Sähkö tariffi LP Sähkötariffi Varauslämpötila, ºC 60 ( ) Yöpudotus EcoTankin suurimman sallitun lämpötilan asetus. Kun Etäohjaus määritetty lämpötila saavutetaan, varaus lopetetaan. Lisä LKV Virtaus/pintavahti Lämmitys., EXT, Suurin piiri 1sallittu säiliön lmpt., ºC 70 ( ) Lämmitys., EXT, Jos piiri aurinkopaneelin 2 lämpötila ylittää asetetun Smart A Smart B enimmäislämpötilan, säiliö voidaan yliladata korkeintaan Aurinkokeräimet tähän asetettuun säiliön lämpötilaan. Tila: Lämmitys Tämä edellyttää, että myös suojatoiminto ylilmpt.suoja Keräin Sis / Ulos paneeli ºC on aktivoitu. 65/70 EVK-tankki (B47) ºC 55 EcoTank (B41)(B42) ºC 72 / 50 X-tilavuus (B41)(B42) ºC 76 / 52 Pumppu Aset. keräin Aurinkokeräimet (G30) % 78 Pumppu vaihdin (G32) % 88 Pumppu Au perusasetukset EVK-tankki (G46) Pälle Pumppu Keräimien lämpökaivon suojaus lataus (G31) Vaihtoventtiili EVK-tankki/EcoTank lataus (Y31) Tankki Vaihtoventtiili X-tilavuus 44 CTC tankki GSi (Y30) 12 EVK-tankki Teho Keruuputkiston ulos kw lataus 1.5 Energia Lataus EVK ulos -/ tankki 24 kwh 12.3 Allas Allas ºC 22 Allas ero ºC 1.0 Max aika Allas 20 Latauspumppu % 50 Smart EcoTank halpasähkö C 1 Smart halpasähkö C 2 Lataus ºC 60 Max Cº tankki 70 Ulkoinen lämmönlähde (EVK) Lat. start ºC 70 Start/stopp ero 5 Älykäs lukitus X-tilavuus Lataus ºC 60 Max Cº tankki 70 Määr. Aurinkokeräimet Keräimet käytössä Keruupukiston lataus Vaihtolataus EcoTank Keräin liitetty Keruuputkiston lataus Kyllä Vaihdin Lataus käynnissä Lataus käynnistysero ºC 60 Lataus pysäytysero ºC 30 -Max liuos ºC 18 L M A A M L S S

45 CTC GSi 12 Torstai 09:35 Huonelämpötila LKV Käyttötiedot Edistyneempi Lattiatoiminto pääillä 1 / 12 (25) EcoTank Lataus ºC 60 Max Cº tankki 70 Yleistä tietoa Huonelämpötila 58 ºC LKV -5 ºC Käyttötiedot Edistyneempi Lattiatoiminto pääillä 1 / 12 (25) 5.12 X-tilavuuden asetukset Kauko-ohjaus 58 ºC -5 ºC Sähkö tariffi LP Asetukset, jotka ovat voimassa, kun lisätilavuus on Sähkötariffi Yöpudotus Kauko-ohjaus aktivoitu. Etäohjaus CTC Sähkö Lisä LKV GSi tariffi 12 LP Kyseessä on järjestelmä 3. Torstai 09:35 Sähkötariffi Virtaus/pintavahti Yöpudotus Lämmitys., EXT, piiri 1 Varauslämpötila, ºC 60 ( ) Etäohjaus Lämmitys., EXT, piiri 2 Lisä Smart LKV A Lisätilavuuden suurimman sallitun lämpötilan asetus. Virtaus/pintavahti Smart B Kun määritetty lämpötila saavutetaan, varaus Lämmitys., EXT, piiri 1 Huonelämpötila Lämmitys., EXT, lopetetaan. piiri 2 LKV Käyttötiedot Edistyneempi Smart A Lattiatoiminto pääillä 1 / 12 (25) Smart B Suurin sallittu säiliön lmpt., ºC 70 ( ) Jos aurinkopaneelin lämpötila ylittää asetetun 58 ºC -5 ºC Aset. Aurinkokeräimet enimmäislämpötilan, säiliön varausta voidaan jatkaa korkeintaan tähän asetettuun säiliön lämpötilaan asti. Au perusasetukset Keräimien Kauko-ohjaus suojaus Tämä edellyttää, että myös suojatoiminto ylilmpt.suoja EVK-tankki/EcoTank X-tilavuus Sähkö Aset. tariffi Aurinkokeräimet LP paneeli on aktivoitu. Keruuputkiston Sähkötariffi lataus Au Lataus perusasetukset Yöpudotus EVK - tankki Keräimien suojaus Lämpökaivon uudelleenvaraus EVK-tankki/EcoTank Etäohjaus X-tilavuus Lisä LKV Uudelleenvaraus käytössä (/Kyllä) Keruuputkiston Virtaus/pintavahti lataus Lataus Lämmitys., EVK EXT, - Voit tankki piiri aktivoida 1 lämpökaivon uudelleenvaraustoiminnon Lämmitys., EXT, tästä. piiri Toiminto 2 suojaa aurinkopaneelia ylilämpötiloilta ja Smart A Smart B voi lisäksi ladata lämpökaivon energialla. X-tilavuus Lataus ºC 60 Max Cº tankki 70 X-tilavuus EcoTank Lataus ºC 60 Max Lataus Cº ºC tankki Max Cº tankki 70 Keruuputkiston lataus Lataus käynnissä Lataus käynnistysero ºC 60 Lataus X-tilavuus Keruuputkiston pysäytysero ºC lataus 30 -Max liuos ºC 18 Lataus ºC 60 Lataus Max Cº käynnissä tankki 70 Lataus käynnistysero ºC 60 Lataus pysäytysero ºC 30 -Max liuos ºC 18 L M L M A A M L SL A SM A M L S S Au perusasetukset Varauksen käynnistyksen lmpt.ero, ºC 60 Lataus käynnistysero ( ) ºC 7 Lataus pysäytysero Tässä ºC asetetaan lämpötilaero, 3 joka käynnistää Latauspumppu Au perusasetukset min % 20 Anturitesti käytössä lämpökaivon varauksen. Aurinkopaneelin lämpötilan on Aset. Aurinkokeräimet Lataus -Testi /Tauko, käynnistysero oltava min tässä ºC määritetyn 74 / 30eron verran lämpimämpi kuin Lataus -Talviseisokki Au perusasetukset pysäytysero ºC 3 Mar - Hel lämpökaivon liuoksen, jotta varaus alkaa. Jos paneeli Latauspumppu Priorisoi Keräimien lataus suojaus min % 20 EVK-tankki Anturitesti Virtaus EVK-tankki/EcoTank l/min käytössä varaa tai voi varata 6,0 säiliön, säiliön varaus on ensisijaista. -Testi X-tilavuus /Tauko, min 4 / 30 -Talviseisokki Keruuputkiston lataus Varauksen pysäytyksen Mar - Hel Lataus EVK - tankki lmpt.ero, ºC 30 Priorisoi lataus EVK-tankki Virtaus l/min ( ) 6,0 Tässä asetetaan lämpötilaero, joka pysäyttää lämpökaivon varauksen. Kun aurinkopaneelin ja liuoksen Keräimien välinen suojaus lämpötilaero laskee tämän arvon alle, varaus Ylilämpösuoja pysäytetään. keräin -Max Cº keräin 120 Ylilämpö Au jäähdytys perusasetukset tankkiin Keräimien suojaus Suurin sallittu liuoksen lmpt., ºC 18 (1...30) -Tankki jäähdytetään ºC 70 Jäätymissuoja Lataus käynnistysero Tässä keräin asetetaan ºC suurin 7 sallittu liuoslämpötila. Kun arvo Ylilämpösuoja -Käynnistyy keräin keräin Cº -25 -Max Lataus Priorisoi Cº pysäytysero keräin ºC suojaus saavutetaan, lämpökaivon EVK-tankki varaus lopetetaan. Ylilämpö Latauspumppu jäähdytys min tankkiin % 20 -Tankki Anturitesti jäähdytetään käytössä ºC 70 Jäätymissuoja -Testi /Tauko, Varaus min keräin ULL-säiliöön 4 / 30 -Käynnistyy -Talviseisokki keräin Cº -25 Mar - Hel Priorisoi suojaus lataus Toiminto koskee aurinkolämmitysjärjestelmän EVK-tankki 2 Virtaus l/min EcoTankin ja ULL-säiliön 6,0 välisiä varausehtoja. Toimintoa EI voi yhdistää differentiaalitermostaattitoimin toon. Lataus EVK - tankki Lataus käynnistysero ºC 7 Lataus pysäytysero ºC 3 Lataus Lataus ºC EVK - tankki 60 Keruuputkiston lataus Lataus käynnistysero ºC 7 Lataus pysäytysero käynnissä ºC 3 Lataus ºC käynnistysero ºC 60 Lataus pysäytysero ºC 30 -Max liuos ºC 18 Aurinkokeräimet Tila: Lämmitys Keräin Sis / Ulos ºC 65/70 EVK-tankki (B47) ºC 55 EcoTank Aurinkokeräimet Lataus EVK - tankki (B41)(B42) ºC 72 / 50 X-tilavuus (B41)(B42) ºC 76 / 52 Tila: Lataus Pumppu käynnistysero keräin Lämmitys ºC 7 (G30) % 78 Keräin Lataus Pumppu Sis pysäytysero vaihdin / Ulos (G32) ºC ºC 3 % 65/70 88 EVK-tankki Lataus ºC Pumppu EVK-tankki (B47) ºC 60 (G46) 55 Pälle EcoTank Pumppu lämpökaivon (B41)(B42) ºC lataus (G31) 72 / 50 X-tilavuus Vaihtoventtiili (B41)(B42) lataus (Y31) ºC 76 Tankki / 52 Pumppu Vaihtoventtiili keräin tankki (G30) (Y30) % 78 EVK-tankki Pumppu Teho ulos vaihdin kw (G32) % Pumppu Energia ulos EVK-tankki / 24 kwh (G46) Pälle 12.3 Pumppu Energia kwh lämpökaivon lataus (G31) 712 Vaihtoventtiili lataus (Y31) Tankki Vaihtoventtiili tankki (Y30) EVK-tankki Teho ulos kw 1.5 Energia ulos / 24 kwh 12.3 Energia kwh 712 L S Ä L S A Ä A M L S S K K V E K L K S V Ä E K Keräimien suojaus Aurinkokeräimet Ylilämpösuoja keräin -Max Cº keräin 120 Ylilämpö jäähdytys tankkiin -Tankki jäähdytetään ºC 70 Jäätymissuoja keräin -Käynnistyy keräin Cº -25 Priorisoi suojaus EVK-tankki Tila: Lämmitys Keräin Sis / Ulos ºC 65/70 EVK-tankki (B47) ºC 55 EcoTank (B41)(B42) ºC 72 / 50 X-tilavuus (B41)(B42) ºC 76 / 52 Pumppu keräin (G30) % 78 Pumppu vaihdin (G32) % 88 Pumppu EVK-tankki (G46) Pälle Pumppu lämpökaivon lataus (G31) Vaihtoventtiili lataus (Y31) Tankki Vaihtoventtiili tankki (Y30) EVK-tankki CTC GSi K K V E K

46 Yleistä tietoa Varauksen käynnistyksen lmpt.ero, ºC 7 (3...30) Tässä asetetaan lämpötilaero, joka käynnistää varauksen ULL-säiliöön. Järjestelmän 2 EcoTankin lämpötilan on oltava tässä määritetyn arvon verran ULLsäiliötä korkeampi, jotta varaus alkaa. Varauksen pysäytyksen lmpt.ero, ºC 3 (2...20) Tässä asetetaan lämpötilaero, joka lopettaa varauksen ULL-säiliöön. Kun EcoTankin ja ULL-säiliön välinen lämpötilaero laskee tämän arvon alle, varaus pysäytetään. Varauslämpötila, ºC 60 ( ) ULL-säiliön suurimman sallitun lämpötilan asetus. Kun määritetty lämpötila saavutetaan, ylivaraus lopetetaan. 46 CTC GSi 12

47 Max vastusteho LKV kw 0 Käynnistys asteminuutilla -500 Askel ero, asteminuutilla -50 Pääsulake A 20 Syöttöjännite 3x400V Sähkötariffi Smart sähkö estetty Järj.pumppu 2 Huoneanturi LED Päälle Yleistä tietoa Väh Aie Vää Ko 5.13 Differentiaalitermostaattitoiminto Ylätankki Differentiaalitermostaattitoimintoa käytetään, kun Stop lämpö halutaan LP C siirtää lämpöä 60 anturilla varustetusta säiliöstä Start/stop (B46) ero ylä anturilla ºC varustettuun 5 säiliöön (B47). Max aika LKV 20 LKV ºC 55 Toiminto vertaa säiliöiden lämpötiloja, ja kun se on Latauspumppu % 50 Smart halpasähkö korkeampi ºC säiliössä (B46), 10 varaus säiliöön (B47) Smart ylikapasiteetti 10 käynnistyy. Käyntiaika LKV kierto 4 Jaksonaika LKV kierto 15 Ajastin LKV Toimintoa kierto ei kuitenkaan voi yhdistää aurinkolämmitysjärjestelmän samaan toimintoon (esim. kun EcoTank liitetään). Tämä johtuu siitä, että kumpikin toiminto käyttää samoja lähtöliitäntöjä ja antureita. Termostaatti ohjaus Lataus käynnistysero ºC 7 Lataus pysäytysero ºC 3 Max ºC tankki 60 Ko LK Lä Ko Pa Ko Vii Varauksen käynnistyksen lmpt.ero, ºC 7 (3...30) Tässä asetetaan tulolämpötilaero, jossa varauksen ULL-säiliöön on määrä alkaa, lämpötilan tulee olla tässä useita asteita suurempi kuin ULL-säiliössä, jotta varaus käynnistyy. Varauksen pysäytyksen lmpt.ero, ºC 3 (2...20) Tässä asetetaan lämpötilaero, joka lopettaa varauksen ULL-säiliöön. Kun lämpötilaero laskee tämän arvon alle, varaus pysäytetään.! Varmista, että pumpussa on nopea virtaus (G46), jotta varauksen aikana saavutetaan pieni 5 10 C:n lämpötilaero ULL-säiliöön verrattuna.. Suurin sallittu säiliön lmpt., ºC 80 ( ) ULL-säiliön suurimman sallitun lämpötilan asetus. Kun määritetty lämpötila saavutetaan, ylivaraus lopetetaan. CTC GSi 12 47

48 Yleistä tietoa 5.14 Allas (lisävaruste) Keruuputkiston lataus Lataus käynnissä Altaan lämpötila ºC 22( ) Lataus käynnistysero Tässä valikossa ºC määritetään 60 haluttu allaslämpötila. Lataus pysäytysero ºC 30 -Max liuos ºC 18 Allas ero ºC 1,0 (0,2...5,0) Tässä määritetään altaan aloitus- ja lopetuslämpötilan sallittu ero. Maks. aika Allas 20 ( ) Kun ilmenee altaan lämpötilan ja lämmön/lämpimän veden nostotarvetta, tässä annetaan altaan Lataus lämmitystoiminnon EVK - tankki maksimiaika. Lataus käynnistysero Varaajapumppu ºC % 7 50( ) Lataus pysäytysero ºC 3 Lataus ºC Tässä määritetään varaajapumpun 60 nopeus. Allas Allas ºC 22 Allas ero ºC 1.0 Max aika Allas 20 Latauspumppu % 50 Smart halpasähkö C 1 Smart halpasähkö C 2 Ulkoinen lämmönlähde (EVK) Lat. start ºC 70 Start/stopp ero 5 Älykäs lukitus Smart halpasähkö ºC 1 Lisätietoja on luvussa Määrittele / Kauko-ohjaus / Smart Grid. Smart ylikapas. ºC 2 Lisätietoja on luvussa Määrittele / Kauko-ohjaus / Smart Grid. Aurinkokeräimet Tila: Lämmitys Keräin Sis / Ulos ºC 65/70 EVK-tankki (B47) ºC 55 EcoTank (B41)(B42) ºC 72 / 50 X-tilavuus (B41)(B42) ºC 76 / 52 Pumppu keräin (G30) % 78 Pumppu vaihdin (G32) % 88 Pumppu EVK-tankki (G46) Pälle Pumppu lämpökaivon lataus (G31) Vaihtoventtiili lataus (Y31) Tankki Vaihtoventtiili tankki (Y30) EVK-tankki Teho ulos kw 1.5 Energia ulos / 24 kwh 12.3 Energia kwh 712 Määr. Aurinkokeräimet Keräimet käytössä Keruupukiston lataus Vaihtolataus EcoTank Keräin liitetty Kyllä Vaihdin 48 CTC GSi 12

49 Lataus käynnistysero ºC 60 Lataus pysäytysero ºC 30 -Max liuos ºC 18 Allas ero ºC 1.0 Max aika Allas 20 Latauspumppu % 50 Smart halpasähkö C 1 Smart halpasähkö C 2 Yleistä tietoa 5.15 Ulkoinen lämmönlähde/ (ULL) Lataus EVK - tankki Lataus käynnistysero ºC 7 Lataus pysäytysero ºC 3 Varauksen käynnistys ºC 70 Lataus ºC 60 Tämä alin lämpötila, joka ulkoisen lämmönlähteen säiliölle (B47) vaaditaan, jotta sunttiventtiili avautuu ja alkaa päästä lämpöä järjestelmään. Ulkoinen lämmönlähde (EVK) Lat. start ºC 70 Start/stopp ero 5 Älykäs lukitus Start/stop ero 5 Hystereesi ennen varauksen aloittamista tai lopettamista ulkoiseen lämmönlähteeseen. Smart estetty kapas. (Päälle/) Aurinkokeräimet Estää säiliön varauksen, jos ilmenee sähkön Tila: Lämmitys ylikapasiteettia. Keräin Sis / Ulos ºC 65/70 EVK-tankki (B47) Lisätietoja ºC on luvussa 55 Määrittele / Kauko-ohjaus / EcoTank (B41)(B42) ºC 72 / 50 X-tilavuus (B41)(B42) Smart Grid. ºC 76 / 52 Pumppu keräin (G30) % 78 Pumppu vaihdin (G32) % 88 Pumppu EVK-tankki Tallenna (G46) asetukset Pälle Pumppu lämpökaivon lataus (G31) Vaihtoventtiili Omat lataus asetukset (Y31) voidaan Tankki tallentaa tähän, Vahvistetaan Vaihtoventtiili tankki (Y30) EVK-tankki Teho ulos kw OK-painikkeella. 1.5 Energia ulos / 24 kwh 12.3 Energia kwh 712 Hae omat asetukset Tallennetut asetukset ovat haettavissa tästä. Hae tehdasasetukset Laite toimitetaan tehdasasetuksin. Niihin päästään valitsemalla tämä toiminto. Vahvista painamalla OK. Kieli, laitteen malli ja laitteen koko säilyvät. Määr. Aurinkokeräimet Keräimet käytössä Keruupukiston lataus Vaihtolataus EcoTank Keräin liitetty Kyllä Vaihdin CTC GSi 12 49

50 Yleistä tietoa Käyttötiedot kompressori Kompressori Lukittu Latauspumppu 47 % Liuospumppu LP sisään/ulos C 35,5 / 42,3 Testi Lämpöpumpu 5.16 Määrittele järjestelmä LP Kompr. LP Liuospumppu LP Latauspumppu Tässä määritetään 0 oma lämmitysjärjestelmä, sen ohjaus Lämmitysjärj. huoneanturilla tai ilman. Lämpöpumpun virtausvahdin Menovesi määritys. 1 ºC 37 (38) Paluuvesi ºC 33 Jrj.pumppu Päälle 1 2 Menovesi 2ºC 37 (38) Järjpumppu 2 Päälle Shunttivent. 2 Avaa Määrittele lämmitysjärjestelmä 1 ja/tai 2 Testi Venttiilit Huonelämpötila Määritä, kytketäänkö järjestelmään huoneanturi. 3-tie venttiili LJ Valitse, onko lämmitysjärjestelmän huoneanturi kiinteä Lämmityspiiri 1 vai langaton. Langallinen/langaton Sähkövastus LKV tankki Kommunikaatio Lämmityspiiri Villennys Max Aurinkokeräimet menovesi ºC 55 Min Termostaatti menovesi ohjaus ºC Päälle Lämmitystilassa Allas Päälle Lämmitystilassa Ulkoinen lämmönlähde EXT (EVK) Päälle Lämpö Säästä pois, omat ulko asetuks. ºC 18 Lämpö Hae omat pois, asetukset aika 120 Käyrä Hae tehdasasetukset kaltevuus ºC 50 Käyrä säätö ºC 0 Yöpudotus 5 Huonelämmön lasku ºC -2 tai Edistyneempi Määrittele järjest Menovesi lasku ºC -3 Lämmityspiiri Kielen asetus Hälytys alhainen 1 huone 5 Lämmityspiiri Smart halpasähkö 2 ºC 1 Lämpöpumppu Smart ylikapasiteetti ºC 2 CTC Max SMS aika lämmitys 40 Viilennys Latauspumppu Svenska % Norsk 50 English Aurinkokeräimet Lattiatoiminto Termostaatti Lattiatoiminto ohjaus temp ºC 25 Allas LKV kierto Ulkoinen Deutsch lämmönlähde Suomi (EVK) Française Kauko-ohjaus Edistyneempi Huolto Kielen asetus Toimintatesti Määrittele Hälytys Kommunikaatio piiri 1 historia Tehdasasetukset koodi Kompr. Lämmityspiiri pikakäynnistys 1 Huoneanturi MB Dansk osite Nederlands Kyllä1 Čeština Ohjelmiston Baud-tiheys päivitys, USB Tyyppi Langallinen 9600 Kirjoita Pariteetti loki USB Parillinen Tarkista Stop bit virrantunnistimet 1 Uudelleen asennus Eesti Polski Slovenščina LP LP LP Yöpudotus Loma-aika 1 2 Testi sähkövastus Jos on asennettu langaton huoneanturi, siirry alas Huonelämpötila kohtaan Huoneanturi: Kytke ja paina OK. Kohdistin Sähkövastus L1A Sähkövastus L1B siirtyy Kytke-sanan kohdalle. Paina uudelleen OK. Sähkövastus Lämmityspiiri L2A Järjestelmä 1 50odottaa nyt, että huoneanturi alkaa Sähkövastus L2B Sähkövastus L3A kommunikoida lämpöpumpun kanssa. Sähkövastus L3B Lisätietoja on langattoman huoneanturin käyttöoppaassa. Toimintatesti Lämmitysjärj. Lämpöpumppu Venttiilit Määrittele Ajastin LKV piiri kierto 1 Sähkövastus Aurinko Lämmityspiiri testi 1 Kyllä Erotermostaatti/EVK Maanantai Huoneanturi Kyllä Allas Tiistai Tyyppi Langaton LKV Keskiviikko Toimintatesti Irrota Torstai Tila Yhteys Perjantai Signaali voimakkuus Lauantai Akku % Sunnuntai Version x ti Yöpudotus Loma-aika Määrittele LP Hälytys loki LP Lämpöpumppu Viim. Hälytys: Aseta Aika järjestelmään KP(b) mahdollisesti MP(b) T(K) V(A) asennetun tasovahdin Kompressori: Lukittu Vähäinen liuoksen vir Liuospumppu tyyppi. 07:20 6/3 8,8 3,3 15,9 3,9 Auto Aiemmat hälytykset: Sähkö tariffi LP Väärä vaihejärj. 10:30 1/3 27,9 8, ,0 Smart LP estetty Kompr.väärä moot Valitse 09:01 seuraavista: 1/3 27,9 3,6 42,2 0,0 Käynnistys asteminuutilla -60 Max RPS ole 100 Max RPS hiljenyksessä 50 Ajastin Hiljainenkäynti NC (Normally Closed) NO (Normally Open). Virtaus-/tasovahdin on oltava säädettynä kaukoohjausta käsittelevän luvun mukaisesti. Määrittele LP SMS Aktivoi Virtaus/pintavahti Kyllä mitään Signaali voimakkuus Puhelin numero Puhelin numero Korttiversio 1 1 Ohjelmaversio 1 9 Säh Säh Säh Säh Säh Säh Asetukset koodattu Sähkövastus Testi Lämmitysjärj. Koodi Max vastusteho kw 5.5 LKV tankki Max vastusteho LKV kw 0 Lämmitysjärj. Käynnistys asteminuutilla -500 Kompr. Käyttö Askel ero, asteminuutilla -50 Paisuntaventtiili Pääsulake A 20 Kompr. loki Syöttöjännite 3x400V Viilennys Sähkötariffi Smart sähkö estetty Shunttivent. 2 Järj.pumppu 2 Huoneanturi LED Päälle! HUOM! Jos laajennuskorttia ei ole asennettu ja jokin lisävaruste määritetään, tuote antaa hälytyksen: Tiedonsiirtovirhe, laajennuskortti. Viim Väh Aiem Vää Kom 50 CTC GSi 12 Ylätankki Termostaatti ohjaus

51 Sähkövastus L2A Sähkövastus L2B Sähkövastus L3A Sähkövastus L3B X-tilavuus Tyyppi Langaton Toimintatesti Irrota Tila Yhteys Signaali voimakkuus Akku 85% Version EVK-tankki x0102 Yleistä tietoa Lataus ºC 60 Max Cº tankki 70 Lataus ºC 60 Max Cº tankki Määritä SMS (lisävaruste) Hälytys loki LP Tämä määritys tehdään, jos SMS-ohjaus on asennettu Viim. Hälytys: Aika KP(b) MP(b) T(K) V(A) Vähäinen liuoksen vir (lisävaruste). 07:20 6/3 8,8 3,3 15,9 3,9 Aiemmat hälytykset: Väärä vaihejärj. Käyttöön 10:30 1/3 27,9 8, ,0 Kyllä (Kyllä/) Kompr.väärä moot Jos 09:01 asetus 1/3 on 27,9 Kyllä, 3,6 alla olevat 42,2 valikot 0,0 ovat käytettävissä. Signaalin voimakkuus Tässä näkyy signaalivoimakkuus. Keruuputkiston lataus Puhelin numero 1 Lataus käynnissä Tässä näytetään ensimmäinen aktivoitu puhelinnumero. Lataus käynnistysero ºC 60 Lataus pysäytysero Puhelin ºC numero 230 -Max liuos ºC 18 Tässä näytetään toinen aktivoitu puhelinnumero. Asetukset koodattu Korttiversio Koodi LKV tankki Tässä näkyy SMS-lisävarusteen korttiversio. Lämmitysjärj. Kompr. Käyttö Ohjelmistoversio Paisuntaventtiili Tässä näkyy SMS-lisävarusteen ohjelmistoversio. Kompr. loki Viilennys HUOM! Lisätietoja SMS-toiminnosta on CTC SMS Lataus -oppaassa. EVK - tankki Lataus käynnistysero ºC Määritä viilennys (lisävaruste) Lataus pysäytysero ºC 3 Lataus ºC Viilennystä säädetään 60 menovesianturilla 2 (B2), mikä tarkoittaa, ettei lämmitysjärjestelmä 2:ta ja viilennystä voida käyttää samanaikaisesti. Määrittele SMS Aktivoi Kyllä Signaali voimakkuus Puhelin numero Puhelin numero Korttiversio 1 1 Ohjelmaversio 1 9 Allas Allas ºC 22 Allas ero ºC 1.0 Max aika Allas 20 Latauspumppu % 50 Smart halpasähkö C 1 Smart halpasähkö C 2 Ulkoinen lämmönlähde (EVK) Lat. start ºC 70 Start/stopp ero 5 Älykäs lukitus Viilennys (/Kyllä) Tämä valinta tehdään, jos viilennys on asennettu. Lisätietoja löytyy CTC EcoComfortin käyttöoppaasta Määritä keräimet (lisävaruste) Aurinkokeräimet Tila: Lämmitys Aurinkokeräimiä käytetään (/Kyllä) Keräin Sis / Ulos Ilmoita ºC tässä, käytetäänkö 65/70 aurinkokeräimiä. EVK-tankki (B47) ºC 55 EcoTank (B41)(B42) ºC 72 / 50 X-tilavuus (B41)(B42) Uudelleenvaraus, ºC porausreikä 76 / 52 (/Kyllä) Pumppu keräin (G30) % 78 Pumppu vaihdin Ilmoita (G32) tässä, % onko uudelleenvaraus 88 kallioon tai Pumppu EVK-tankki asennettu (G46)(mahdollista Pälle vain kalliolämpöpumpuille). Pumppu lämpökaivon lataus (G31) Vaihtoventtiili lataus (Y31) Tankki Vaihtoventtiili Vaihtovaraus tankki (Y30) EVK-tankki (/Kyllä) Teho ulos kw 1.5 Energia ulos / Toiminto 24 kwh aktivoi järjestelmä :n. Energia kwh 712 Toiminnon avulla voidaan asettaa etusijalle varaus ulkoiseen lämmönlähteeseen (ULL) lisätilavuuteen. EcoTank (/Kyllä) Toiminto aktivoi järjestelmä 2:n ja EcoTank -puskurisäiliön (tai vastaavan). Paneeli on liitetty: vaihtimeen (kierukkaan/ vaihtimeen) Tässä ilmoitetaan, onko EcoTankiin asennettu aurinkokierukka vai välivaihdin. Määr. Aurinkokeräimet Keräimet käytössä Keruupukiston lataus Vaihtolataus EcoTank Keräin liitetty Kyllä Vaihdin CTC GSi 12 51

52 Yleistä tietoa Määritä differentiaalitermostaattitoiminto Ilmoita tässä, onko järjestelmässä differentiaalitermosta attitoiminto. Differentiaalitermostaattitoiminto (/Kyllä) Määritä allas (lisävaruste) Määritä, kytketäänkö lämmitysjärjestelmään allas. Tätä toimintoa varten tarvitaan asennettuna oleva laajennuskortti. Allas (/Kyllä) Määritä lämpimän käyttöveden kierto (lisävaruste) LKV-kierto (Kyllä/) Määritä, käytetäänkö lämpimän käyttöveden kiertoa kiertovesipumpulla G40. Tätä toimintoa varten tarvitaan asennettuna oleva laajennuskortti. Määritä ulkoinen lämmönlähde (ULL) Määritä, kytketäänkö lämmitysjärjestelmään ulkoinen lämmönlähde. Ulkoinen lämmönlähde (Kyllä/) 52 CTC GSi 12

53 Yleistä tietoa Määrittele kauko-ohjaus CTC:n tuotteiden kauko-ohjaus antaa monia mahdollisuuksia vaikuttaa lämmitykseen ulkoisesti. Tämä kappale käsittelee kauko-ohjausta, mutta kaikkia toimintoja ei ole kaikissa tuotteissa. Käytettävissä on 4 ohjelmoitavaa sähköpiiriä, jotka voivat aktivoida seuraavat toiminnot: Tariffi, lämpöpumppu Tariffi, sähkövastus Yöpudotus Etäohjaus Lisälämminvesi Virtaus-/pintavahti Lämpö pois, piiri 1 Lämpö pois, piiri 2 Smart A Smart B Liittimet sähköpiirit Relekortissa (A2) on kaksi 230 V:n sähköpiiriä ja kaksi ohjelmoitavaa matalajänniteporttia. Peitto Liittimen nimi Liitostyyppi K22 A14 & A V K23 A24 & A V K24 G33 & G34 Matalajännite K25 G73 & G74 Matalajännite Avoin liitin = ei ulkoista vaikutusta. (Normaali NO). Suljettu liitin = toiminto aktivoitu ulkoisesti. Esimerkki: Yöpudotus aktivoituu liittimessä K24. Avoin liitin K24 = normaali lämpö Suljettu liitin K24 = lämpötilan pudotus yöpudotuksen mukaisesti Toiminto aktivoituu, kun piirilevyn navat G33 ja G34 joutuvat oikosulkuun. HUOM! Enertech AB EI vastaa siitä, että tarvittava lämpö on olemassa tapauksissa, joissa kauko-ohjaus on estänyt lämmön pitkään. CTC GSi 12 53

54 Yleistä tietoa CTC GSi 12 Torstai 09:35 E Lataus Max Cº Kauko-ohjausmenettely Sähköpiirin jakaminen Aurinko testi Ensiksi jokin sähköpiiri jaetaan kauko-ohjattavalle toiminnolle tai toiminnoille. Pumppu keräin (G30) 0% Pump vaihdin (G32) 0% Lämpökaivon lataus (Y31 / G31) Tankki Pumppu EVK (G46) Venttiili 2 tankkia (Y30) EVK-tankki Lämpötilat Au keräin sisään (B30) 71 C Au keräin ulos (B31) 89 C EVK-tankki (B46) 55 C EcoTankki ylä (B41) / ala (B42) vaihtoehtoisesti X-tilavuus ylä (B41) / ala (B42) Tämä tehdään kohdassa Määrittele kauko-ohjaus. Esimerkki 71 C/40 C Esimerkissä määritetään manuaalisesti, halutaanko 63 C/42 C lämmityksen olevan päällä vai pois lämmityspiirissä 1 (VS1) Ensiksi jaetaan Lämpö pois, piiri 1 -sähköpiiri K24 Ajastin Hiljainenkäynti Äänen hiljennys Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Huonelämpötila LKV Käyttötiedot Edistyneempi Lattiatoiminto pääillä 1 / 12 (25) 58 ºC -5 ºC Kauko-ohjaus Sähkö tariffi LP Sähkötariffi Yöpudotus Etäohjaus Lisä LKV Virtaus/pintavahti Lämmitys., EXT, piiri 1 Lämmitys., EXT, piiri 2 Smart A Smart B Esimerkki, jossa Lämmitys., EXT, piiri 1 on jakanut liittimen K24 kauko-ohjausta Aset. Aurinkokeräimet varten. Au perusasetukset Keräimien suojaus EVK-tankki/EcoTank X-tilavuus Keruuputkiston lataus Lataus EVK - tankki X- Lataus Max Cº Ke Lataus Lataus Lataus -Max liu Viilennys Kondenssisuojattu järj. Rumstemperatur frikyla 25.0 Smart halpasähkö 1 Smart ylikapasiteetti 2 Au perusasetukset Lataus käynnistysero ºC 7 Lataus pysäytysero ºC 3 Latauspumppu min % 20 Anturitesti käytössä -Testi /Tauko, min 4 / 30 -Talviseisokki Mar - Hel Priorisoi lataus EVK-tankki Virtaus l/min 6,0 La Lataus Lataus Lataus Testi LKV LKV pumppu (G5) 0% Anturi LKV ºC (B25) 0 ºC Virtausanturi (B102) Keräimien suojaus Ylilämpösuoja keräin -Max Cº keräin 120 Ylilämpö jäähdytys tankkiin -Tankki jäähdytetään ºC 70 Jäätymissuoja keräin -Käynnistyy keräin Cº -25 Priorisoi suojaus EVK-tankki Au Tila: E Keräin S EVK-tan EcoTank X-tilavuu Pumppu Pumppu Pumppu Pumppu Vaihtove Vaihtove Teho ulo Energia Energia HUOM! Enertech AB EI vastaa siitä, että tarvittava lämpö on olemassa tapauksissa, joissa kauko-ohjaus on estänyt lämmön pitkään. 54 CTC GSi 12

55 Edistyneempi Aika 21:34 Päiväys Yleistä tietoa Aktivoi / valitse toiminto. Kun jokin sähköpiiri on jaettu, toiminto aktivoidaan tai säädetään asetusvalikossa. Kauko-ohjatun Lämmitys., EXT, piiri -tilan esimerkissä jaettiin K24. Tämän jälkeen valitaan normaali tila (nuoli 1). Valitussa normaalissa tilassa on käytössä: Lämmitystilassa (Päälle) Kun tämä on tehty, on ohjelmoitava mitä tapahtuu kohdassa Kauko-ohjaus / Lämmitys., EXT, piiri 1 (suljettu sähköpiiri, nuoli 2). Nuoli 2 osoittaa valinnan. Tässä esimerkissä lämmitys on siis aina käytössä. (Normaali tila) Kun liitin K24 sulkeutuu, tulee käyttöön ja lämmitys poistuu käytöstä. Lämmitys pysyy pois käytöstä, kunnes lämmitys päätetään käynnistää uudelleen avaamalla K Lämmityspiiri Max menovesi ºC 55 Min menovesi ºC Päälle Lämmitystilassa Päälle Lämmitystilassa EXT Päälle Lämpö pois, ulko ºC 18 Lämpö pois, aika 120 Käyrä kaltevuus ºC 50 Käyrä säätö ºC 0 Yöpudotus 5 Huonelämmön lasku ºC -2 tai Menovesi lasku ºC -3 Hälytys alhainen huone 5 Smart halpasähkö ºC 1 Smart ylikapasiteetti ºC 2 Max aika lämmitys 40 Latauspumppu % 50 Lattiatoiminto Lattiatoiminto temp ºC 25 Esimerkki, jossa Lämmitystilassa -asetus on lämmityskaudella normaalisti Päälle, mutta kun liitin K24 sulkeutuu, tulee käyttöön ja lämmitys poistuu käytöstä. Määrittele piiri 1 Lämmityspiiri 1 Kyllä K24 Huoneanturi Kyllä Tyyppi Langallinen Avoin liitin = Päälle (tässä esimerkissä) K24 Suljettu liitin = (tässä esimerkissä) Toimintatesti Lämmitysjärj. Lämpöpumppu Venttiilit Sähkövastus Aurinko testi Erotermostaatti/EVK Allas LKV HUOM! Enertech AB EI vastaa siitä, että tarvittava lämpö on olemassa tapauksissa, joissa kauko-ohjaus on estänyt lämmön pitkään. CTC GSi 12 55

56 Yleistä tietoa Kauko-ohjaustoiminnot Sähkö tariffi LP Jos sähköntoimittaja käyttää erilaisia hintoja, lämpöpumppu voidaan pysäyttää silloin, kun sähkönhinta on korkea. HUOM! Jos sekä lämpöpumppu että sähkövastus pysähtyvät, talo voi jäädä pitkäksi aikaa ilman lämpöä. Siksi on suositeltavaa pysäyttää ainoastaan sähkövastus tariffi n mukaan. Sähkötariffi* Jos sähköntoimittaja käyttää erilaisia hintoja, sähkövastukset voidaan pysäyttää silloin, kun sähkönhinta on korkea. Yöpudotus Yöpudotus tarkoittaa sitä, että sisälämpötila lasketaan ajoitetuiksi ajanjaksoiksi, esimerkiksi öiksi tai työssä olon ajaksi. Etäohjaus Kompressorin ja sähkövastuksen pois kytkeminen tiettynä aikana, jonka sähköntoimittaja määrittää (erikoisvarustus). Ohikytkentä on sähköntoimittajan asentama varustus, jolla sähköä kuluttava laite voidaan hetkeksi kytkeä pois. Kompressori ja sähköteho sulkeutuvat, kun ohikytkentä on aktiivisena. Lisälämminvesi Tässä valitaan, halutaanko toiminto Tilapäinen ylimääräinen lämmin käyttövesi ottaa käyttöön. HUOM! Enertech AB EI vastaa siitä, että tarvittava lämpö on olemassa tapauksissa, joissa kauko-ohjaus on estänyt lämmön pitkään. 56 CTC GSi 12

57 Yleistä tietoa Virtaus-/pintavahti Joissakin tapauksissa kylmäainepuolen tiiviys on suojattava erityisen hyvin paikallisten olosuhteiden tai määräysten vuoksi. Vaatimukset koskevat esimerkiksi tiettyjä kuntia, joissa asennus tapahtuu pohjavesialueella. Virtaus-/pintavahti määritetään valikossa Edistyneempi / Määrittele järjest / Määr. lämpöpumppu. Vuodon sattuessa kompressori ja liuospumppu pysähtyvät ja Virtaus-/pintavahti näkyy näytöllä. Lämmitys., EXT, piiri 1 Lämmitys., EXT, piiri 2 Kauko-ohjatussa Lämmitys., EXT, piiri -tilassa valitaan Päälle, jos lämmityksen halutaan olevan päällä, tai, jos lämmityksen halutaan olevan pois päältä. Lisäksi on mahdollista valita Auto -tila. Lisätietoja on luvussa Talon lämpökäyrä Smart A Smart B Smart Grid antaa mahdollisuuden määrittää ulkopuolelta, lasketaanko lämmitys normaalihintaiseksi, halpasähköksi vai ylikapasiteetiksi. Lisäksi on mahdollista estää/sulkea lämpöpumppu/sähkövastus ohikytkennän tapaan. HUOM! Enertech AB EI vastaa siitä, että tarvittava lämpö on olemassa tapauksissa, joissa kauko-ohjaus on estänyt lämmön pitkään. CTC GSi 12 57

58 Yleistä tietoa Smart Grid Älykäs Smart Grid -toiminto valitsee erilaisen lämmityksen energianhinnan mukaisesti hyödyntämällä energiantoimittajan laitteita. Smart Grid käynnistyy ulkoapäin, jos energianhinta on normaali halpasähkö ylikapasiteetti esto. Huonelämpötila, allaslämpötila ja lämpimän veden lämpötila jne. saavat eri lämmityslämpötilan energianhinnan mukaisesti. CTC GSi 12 Torstai 09:35 E Lataus Max Cº Huonelämpötila LKV Käyttötiedot Edistyneempi Lattiatoiminto pääillä 1 / 12 (25) Menettely: Aurinko testiensin Smart A:lle ja Smart B:lle jaetaan erillinen sähköpiiri valikossa Edistyneempi / Määrittele / Määrittele Tankki kauko-ohjaus. Pumppu keräin (G30) 0% Pump vaihdin (G32) 0% Lämpökaivon lataus (Y31 / G31) Pumppu EVK (G46) Venttiili 2 tankkia (Y30) EVK-tankki Lämpötilat Au keräin sisään (B30) 71 C Au keräin ulos (B31) 89 C EVK-tankki (B46) 55 C EcoTankki ylä (B41) / ala (B42) vaihtoehtoisesti X-tilavuus ylä (B41) / ala (B42) Tämän jälkeen vaikutus määräytyy liittimien sulkeutumisen ja kunkin toiminnon asetuksen mukaan. Normaali 71 C/40 C hinta (Smart A: auki, Smart B: auki). vaikutusta järjestelmään. 63 C/42 C Edullinen tila: (Smart A: auki, Smart B: kiinni). Ylituotantotila: ( Smart A : kiinni, Smart B : kiinni ). Estotila: ( Smart A : kiinni, Smart B : auki ) Ajastin Hiljainenkäynti Äänen hiljennys Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai ºC -5 ºC Kauko-ohjaus Sähkö tariffi LP Sähkötariffi Yöpudotus Etäohjaus Lisä LKV Virtaus/pintavahti Lämmitys., EXT, piiri 1 Lämmitys., EXT, piiri 2 Smart A Smart B Esimerkki, jossa Smart A:lle on jaettu matalajännitesähköpiiri K24 ja Smart Aset. Aurinkokeräimet B:lle on jaettu matalajännitesähköpiiri K25 Au perusasetukset Keräimien suojaus EVK-tankki/EcoTank X-tilavuus Keruuputkiston lataus Lataus EVK - tankki X- Lataus Max Cº Ke Lataus Lataus Lataus -Max liu Viilennys Kondenssisuojattu järj. Rumstemperatur frikyla 25.0 Smart halpasähkö 1 Smart ylikapasiteetti 2 Au perusasetukset Lataus käynnistysero ºC 7 Lataus pysäytysero ºC 3 Latauspumppu min % 20 Anturitesti käytössä -Testi /Tauko, min 4 / 30 -Talviseisokki Mar - Hel Priorisoi lataus EVK-tankki Virtaus l/min 6,0 La Lataus Lataus Lataus HUOM! Enertech AB EI vastaa siitä, että tarvittava lämpö on olemassa tapauksissa, joissa kauko-ohjaus on estänyt lämmön pitkään. Testi LKV LKV pumppu (G5) 0% Anturi LKV ºC (B25) 0 ºC Virtausanturi (B102) 58 CTC GSi 12 Keräimien suojaus Ylilämpösuoja keräin -Max Cº keräin 120 Ylilämpö jäähdytys tankkiin -Tankki jäähdytetään ºC 70 Jäätymissuoja keräin -Käynnistyy keräin Cº -25 Priorisoi suojaus EVK-tankki Au Tila: E Keräin S EVK-tan EcoTank X-tilavuu Pumppu Pumppu Pumppu

59 Yleistä tietoa Jokaisessa toiminnossa, johon tämä toiminto voi vaikuttaa, on valittavana halpasähkötilan ja ylikapasiteettitilan lämpötilan vaihto. Tehdasasetus, halpasähkö, 1 C:n lämpötilannousu *. Tehdasasetus, ylituotanto, 2 C:n lämpötilannousu *. Smart halpasähkö C 1 (, 1 5*) Smart ylikapasiteetti C 2 (, 1 5*) *LKV-tankki asetusalue on 1 30 Mahdolliset vaikutuksen kohteet: Huonelämpötila lämmityspiireissä 1 2 Menoveden lämpötila lämmityspiireissä 1 2 LKV-tankki * Allas Viilennys EVK-tankki Viilennystä koskeva huomautus Viilennyksen ollessa toiminnassa = asetusarvoa ei ole saavutettu. Esim (25.0) Tässä tapauksessa Smart Gridin normaali tila tulee käyttöön lämmityspiirejä varten. (Smart halpasähkö tai Smart ylikapasiteetti ei tule käyttöön). Tähän on syynä se, että lämmityksen ja viilennyksen välinen ristiriita voidaan välttää. Jos lämmityksen ja viilennyksen välillä on 2 C, ei ole suotavaa esimerkiksi lämmittää ja viilentää samanaikaisesti. *Viilennyksessä huoneen viilennyksen asetusarvo laskee. HUOM! Enertech AB EI vastaa siitä, että tarvittava lämpö on olemassa tapauksissa, joissa kauko-ohjaus on estänyt lämmön pitkään. CTC GSi 12 59

60 Yleistä tietoa Edullinen tila: (A: auki, B: kiinni) Käytettäessä huoneanturia: Huonelämpötila (asetusarvo) kohoaa 1 C:n (tehdasasetus, Smart halpasähkö C) Ilman huoneanturia: Menovesi (asetusarvo) kohoaa 1 C:n (tehdasasetus, Smart halpasähkö C) LKV-tankki: Asetusarvo kohoaa 10 C (tehdasasetus, Smart halpasähkö C) Allas: Altaan lämpötila kohoaa 1 C:n (tehdasasetus, Smart halpasähkö C) Viilennys. Huonelämpötila laskee 1 C (tehdasasetus, Smart halpasähkö C) Estotila: (A: kiinni, B: auki) Lämpöpumppu ja sähkövastus voidaan estää lämpöpumpun ja sähkövastuksen asetusten mukaisesti Smart LP estetty (Kyllä/) Estää lämpöpumpun Edistyneempi/Asetukset/Lämpöpumppu Smart sähkövastus estetty (Kyllä/ ) Estää sähkövastuksen Edistyneempi/Asetukset/Sähköpatruuna ULL. Voidaan estää kohdassa Lisäasetukset / Asetukset / Ulkoinen lämmönlähde HUOM! Enertech AB EI vastaa siitä, että tarvittava lämpö on olemassa tapauksissa, joissa kauko-ohjaus on estänyt lämmön pitkään. 60 CTC GSi 12

61 Yleistä tietoa Ylituotantotila: (A: kiinni, B: kiinni) Käytettäessä huoneanturia: huonelämpötila (asetusarvo) kohoaa 2 C (tehdasasetus, Smart ylikapasiteetti C). Ilman huoneanturia: lähtölämpötila (asetusarvo) kohoaa 2 C (tehdasasetus, Smart ylikapasiteetti C). LKV-säiliö: sähkövastus Asetusarvo kohoaa 10 C Sähkövastuksen annetaan toimia yhtä aikaa lämpöpumpun kanssa (tehdasasetus, Smart ylikapasiteetti C). Allas: altaan lämpötila kohoaa 2 C (tehdasasetus, Smart ylikapasiteetti C). Viilennys. Huonelämpötila laskee 2 C. ULL. Voidaan estää kohdassa Lisäasetukset / Asetukset / Ulkoinen lämmönlähde HUOM! Enertech AB EI vastaa siitä, että tarvittava lämpö on olemassa tapauksissa, joissa kauko-ohjaus on estänyt lämmön pitkään. CTC GSi 12 61

62 Yleistä tietoa Lämmitysjärj. Menovesi 1 ºC 37 (38) Paluuvesi ºC 33 Jrj.pumppu Päälle Menovesi Huonelämpötila 2ºC 37 (38) Järjpumppu 2 Päälle Shunttivent. 2 Lämmityspiiri 1 Avaa 7. Huolto! HUOM! Yöpudotus Tämä valikko Loma-aikaon tarkoitettu vain asentajan käyttöön. Lämmityspiiri 1 Lämmityspiiri Käyrä säätö ºC 2 0 Lämpöpumppu Yöpudotus 5 CTC Huonelämmön SMS lasku ºC -2 Viilennys tai Aurinkokeräimet Menovesi lasku ºC -3 Termostaatti Hälytys alhainen ohjaus huone 5 Allas Smart halpasähkö ºC 1 LKV Smart kierto ylikapasiteetti ºC 2 Ulkoinen Max aika lämmönlähde lämmitys (EVK) 40 Kauko-ohjaus Latauspumppu % 50 Lattiatoiminto Kommunikaatio Lattiatoiminto temp ºC 25 MB osite Huolto 1 Baud-tiheys 9600 Toimintatesti Pariteetti Parillinen Hälytys Stop bit historia 1 Tehdasasetukset koodi Kompr. pikakäynnistys Ohjelmiston päivitys, USB Kirjoita loki USB Määrittele piiri 1 Tarkista virrantunnistimet Uudelleen asennus Lämmityspiiri 1 Kyllä Huoneanturi Kyllä Tyyppi Langallinen LP LP LP Huonelämpötila Lämmityspiiri Toimintatesti Tämä valikko on tarkoitettu laitteen eri osien toimintojen testaamiseen. Kun tämä valikko aktivoituu, kaikki laitteen toiminnot pysähtyvät. Sen jälkeen voidaan jokainen osa Yöpudotus Loma-aika testata erikseen tai yhdessä. Kaikki ohjaustoiminnot lakkaavat, ainoastaan paineanturit ja sähkövastuksen ylikuumenemissuoja ovat toiminnassa. Valikosta Lämpöpumppu poistuttaessa lämpöpumppu palaa normaalitoimintaan. Kompressori: Jos mitään painiketta Lukittu ei paineta 10 minuuttiin, laite palaa Liuospumppu Auto Sähkö tariffi myös LP normaalitoimintaan. Smart LP estetty Käynnistys asteminuutilla -60 Max RPS Testaa lämmitysjärjestelmä 100 Max RPS hiljenyksessä 50 Ajastin Hiljainenkäynti! Valikosta Ajastin LKV kierto Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Toimintatesti Sunnuntai Lämmitysjärj Lämpöpumppu Venttiilit Sähkövastus Aurinko testi Erotermostaatti/EVK Allas LKV Määrittele LP Virtaus/pintavahti mitään poistuttaessa lämpöpumppu palaa aloitussivulle. 3-ti Säh Säh Säh Säh Säh Säh Lämmitysjärjestelmä 2:n testit Sähkövastus (jos asennettuna). Max vastusteho kw 5.5 Max vastusteho LKV kw 0 Sunttivent. 2 Käynnistys asteminuutilla -500 Askel ero, Avaa asteminuutilla ja sulkee suntin. -50 Pääsulake A 20 Syöttöjännite 3x400V Sähkötariffi Rivipumppu 2 Smart sähkö estetty Käynnistää ja pysäyttää järjestelmän pumpun. Testi Lämmitysjärj. Shunttivent. 2 Järj.pumppu 2 Huoneanturi LED Päälle Viim Väh Aiem Vää Kom Huoneanturi LED Huoneanturin hälytystoiminto testataan tässä. Aktivoituna huoneanturin punainen diodivalo palaa vilkkumatta. Ylätankki Termostaatti ohjaus Stop lämpö LP C 60 Start/stop ero ylä ºC 5 Max aika LKV 20 LKV ºC 55 Latauspumppu % 50 Smart halpasähkö ºC 10 Smart ylikapasiteetti 10 Käyntiaika LKV kierto 4 Jaksonaika LKV kierto 15 Ajastin LKV kierto Lataus käynnistysero ºC 7 Lataus pysäytysero ºC 3 Max ºC tankki 60 Koo LKV Läm Kom Pai Kom Viile 62 CTC GSi 12

63 Yleistä tietoa Kommunikaatio Lämpöpumpun testaus Kommunikaatio MB osite Kommunikaatio 1 Baud-tiheys Lämpöpumpun toiminnan 9600 testaus. Pariteetti MB osite Parillinen LP kompr. Stop MB Baud-tiheys osite bit Pariteetti Baud-tiheys Päälle/ kompressori Parillinen 9600Kompressorin toiminta Stop Pariteetti bit 1Parillinen Stop bit testataan tässä. Liuospumppu 1 ja latauspumppu ovat myös käytössä, jotta painekytkimet eivät pysäyttäisi kompressoria. Testi Lämpöpumpu LP Kompr. Testi Lämpöpumpu Testi Lämpöpumpu LP Liuospumppu LP LP Latauspumppu Kompr. 0 LP Liuospumppu Kompr. LP Latauspumppu Liuospumppu 0 LP Latauspumppu 0 LP liuospumppu Päälle/ liuospumppu Ajastin LP LKV latauspumppu kierto Ajastin Toimintatesti LKV kierto % Maanantai Ajastin LKV kierto Tiistai Keskiviikko Testi Venttiilit Maanantai Torstai Tiistai Maanantai 06 Suunnanvaihtajan toiminnan 23 testaus Lämpimän veden Perjantai Keskiviikko Tiistai Lauantai Torstai Keskiviikko tai lämmitysjärjestelmän virtauksen testaus. Sunnuntai Perjantai Torstai Lauantai Perjantai LJ = Lämmitysjärjestelmä Sunnuntai Lauantai Sunnuntai LKV = Lämmin käyttövesi Testi Venttiilit Testi Venttiilit 3-tie venttiili Testi Venttiilit 3-tie venttiili 3-tie venttiili LJ LJ LJ Testi sähkövastus Määrittele LP Tässä testataan sähkövastuksen eri vaiheet. L1, L2 ja Virtaus/pintavahti Määrittele LP mitään Määrittele L3. LP Virtaus/pintavahti mitään Virtaus/pintavahti Tilat ovat /Matala/Korkea/Matala+Korkea mitään Testi sähkövastus Sähkövastus Testi sähkövastus L1A Sähkövastus Testi sähkövastus L1B Sähkövastus Sähkövastus L2A L1A Sähkövastus L2B L1B L1A Sähkövastus L3A L2A L1B Sähkövastus L3B L2B L2A Sähkövastus L3A L2B Sähkövastus L3B L3A Sähkövastus L3B Testi Lämmitysjärj. Hälytys loki LP Shunttivent. Testi Lämmitysjärj. 2 Järj.pumppu Testi Lämmitysjärj. 2 Huoneanturi Shunttivent. 2 LED Shunttivent. Järj.pumppu 2 Huoneanturi Järj.pumppu LED 2 Huoneanturi LED Päälle Päälle Päälle Viim. Hälytys: loki LP Aika KP(b) MP(b) T(K) V(A) Vähäinen Hälytys liuoksen loki vir LP 07:20 6/3 8,8 3,3 15,9 3,9 Aiemmat Viim. Hälytys: hälytykset: Aika KP(b) MP(b) T(K) V(A) Väärä Vähäinen Viim. Hälytys: vaihejärj. liuoksen vir 10:30 07:20 Aika 1/3 6/3 27,9 8,8 KP(b) 8,6 3,3 MP(b) ,9 T(K) 50,0 3,9 V(A) Kompr.väärä Aiemmat Vähäinen hälytykset: liuoksen moot vir 09:01 07:20 1/3 6/3 27,9 8,8 3,6 3,3 42,2 15,9 0,0 3,9 Väärä Aiemmat vaihejärj. hälytykset: 10:30 1/3 27,9 8, ,0 Kompr.väärä Väärä vaihejärj. moot 09:01 10:30 1/3 27,9 3,6 8,6 42, ,0 Kompr.väärä moot 09:01 1/3 27,9 3,6 42,2 0,0 Termostaatti ohjaus Lataus Termostaatti käynnistysero ohjaus ºC 7 Lataus Termostaatti pysäytysero ºC ohjaus 3 Max Lataus ºC käynnistysero tankki ºC 60 7 Lataus pysäytysero käynnistysero ºC ºC 73 Max Lataus ºC pysäytysero tankki ºC 60 3 Max ºC tankki 60 Asetukset koodattu Koodi Asetukset koodattu LKV tankki Asetukset koodattu Lämmitysjärj. Koodi Kompr. LKV Koodi tankki Käyttö Paisuntaventtiili Lämmitysjärj. LKV tankki Kompr. Kompr. Lämmitysjärj. loki Käyttö Viilennys Paisuntaventtiili Kompr. Käyttö Kompr. Paisuntaventtiili loki Viilennys Kompr. loki Viilennys CTC GSi 12 63

64 Yleistä tietoa Testi Aurinko (lisävaruste) Toiminto on käytössä ainoastaan, jos tuotteeseen on liitetty laajennuskortti. Pumppu aurinkopaneeli (G30) % ( ) Aurinkopaneelin 1 kiertovesipumpun toimintatesti. Pumppu vaihdin (G32) % ( ) Välivaihtimen kiertovesipumpun toimintatesti. Lämpökaivon varaus (Y31/G31) (säiliö/lämpök.) Lämpökaivon vaihtoventtiilin ja kiertovesipumpun toimintatesti. Kun lämpökaivo on valittu, virtaus ohjataan lämpökaivoon ja kiertovesipumppu (G31) käynnistyy. Kun säiliö on valittu, (G31:n) on oltava suljettu. Venttiili 2 säiliötä (Y30) (ULL-säiliö/ Lisätilavuus) Säiliöiden välisen vaihtoventtiilin toimintatesti. Pumppu ULL-säiliö (G46) (/Päälle) Säiliön ylivarauksen kiertovesipumpun toimintatesti. Aurinko testi Pumppu keräin (G30) 0% Pump vaihdin (G32) 0% Lämpökaivon lataus (Y31 / G31) Tankki Pumppu EVK (G46) Venttiili 2 tankkia (Y30) EVK-tankki Lämpötilat Au keräin sisään (B30) 71 C Au keräin ulos (B31) 89 C EVK-tankki (B46) 55 C EcoTankki ylä (B41) / ala (B42) 71 C/40 C vaihtoehtoisesti X-tilavuus ylä (B41) / ala (B42) 63 C/42 C Ajastin Hiljainenkäynti Äänen hiljennys Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Lämpötilat Tässä näytetään nykyiset lämpötilat. Aurinkopaneeli tulo (B30) Aurinkopaneelit lähtö (B31) ULL-säiliö (B47) EcoTank ylä (B41) / ala (B42) tai: Lisätilavuus ylä (B41) / ala (B42) Viilennys Kondenssisuojattu järj. Rumstemperatur frikyla 25.0 Smart halpasähkö 1 Smart ylikapasiteetti 2 Testi LKV LKV pumppu (G5) 0% Anturi LKV ºC (B25) 0 ºC Virtausanturi (B102) 64 CTC GSi 12

65 X-tilavuus ylä (B41) / ala (B42) 63 C/42 C Yleistä tietoa Ajastin Hiljainenkäynti Testi Difftermostaatti/ULL Pumppu ULL (G46) (Päälle/) Latauspumpun toiminnan testaus. Äänen hiljennys Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Suntti (Y41) Lämpötilat Tässä näytetään nykyiset lämpötilat. ULL-säiliö ºC (B47) Difftermostaatti ºC (B46) Testi Allas (lisävaruste) Allaspumppu/Venttiili (G51)/(Y50) Allaspumpun ja venttiilin testi. Lämpötilat Tässä näytetään nykyiset lämpötilat. (Päälle/) (Päälle/) Viilennys Kondenssisuojattu järj. Rumstemperatur frikyla 25.0 Smart halpasähkö 1 Smart ylikapasiteetti 2 Allas (B50) Näyttää altaan kulloisenkin lämpötilan. Testi lämmin käyttövesi Lämpimän käyttöveden pumppu (G5) 0% ( ) Lämpimän käyttöveden pumpun toiminnan testaus LKV-kiertopumppu (G40) Päälle/ Lämpimän käyttöveden kiertopumpun testi. Anturi Lämmin käyttövesi ºC (B25) Näyttää lämpimän käyttöveden kulloisenkin lämpötilan. Testi LKV LKV pumppu (G5) 0% Anturi LKV ºC (B25) 0 ºC Virtausanturi (B102) Virtausanturi (B102) (Päälle/) Näyttää, onko lämpimän käyttöveden putkessa virtausta. CTC GSi 12 65

66 Ajastin LKV kierto Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Yleistä tietoa Sähkövastus L2A Sähkövastus Testi Venttiilit L2B Sähkövastus L3A Sähkövastus L3B 3-tie venttiili LJ Hälytys loki LP Testi Lämmitysjärj. Tässä voidaan lukea tiedot uusimmista hälytyksistä. Shunttivent. 2 Järj.pumppu Viimeisin 2 hälytys näkyy ylimpänä ja neljä seuraavaa Huoneanturi LED Päälle Määrittele näkyvät LPkohdassa Aiemmat hälytykset. Virtaus/pintavahti Tunnin sisällä uusiutuva mitään hälytys jätetään näyttämättä, jotta loki ei täyttyisi. Jos kaikki hälytykset ovat samanlaiset, se viittaa tilapäiseen häiriöön kuten kosketushäiriöön. Hälytys loki LP Viim. Hälytys: Aika KP(b) MP(b) T(K) V(A) Vähäinen liuoksen vir 07:20 6/3 8,8 3,3 15,9 3,9 Aiemmat hälytykset: Väärä Testi vaihejärj. sähkövastus 10:30 1/3 27,9 8, ,0 Kompr.väärä moot 09:01 1/3 27,9 3,6 42,2 0,0 Sähkövastus L1A Sähkövastus L1B Sähkövastus L2A Sähkövastus L2B Sähkövastus L3A Sähkövastus L3B Termostaatti ohjaus Asetukset koodattu Lataus käynnistysero ºC 7 Lataus pysäytysero ºC 3 Max ºC tankki Testi Lämmitysjärj. 60 Shunttivent. 2 Järj.pumppu 2 Huoneanturi LED! HUOM! Päälle 8. Asetukset koodattu Koodi LKV tankki Lämmitysjärj. Kompr. Hälytys Käyttöloki LP Paisuntaventtiili Viim. Kompr. Hälytys: loki Aika KP(b) MP(b) T(K) V(A) Vähäinen Viilennysliuoksen vir 07:20 6/3 8,8 3,3 15,9 3,9 Aiemmat hälytykset: Väärä vaihejärj. 10:30 1/3 27,9 8, ,0 Kompr.väärä moot 09:01 1/3 27,9 3,6 42,2 0,0 Kirjautuminen koodattuihin asetuksiin on luvallista vain valtuutetulle asennusteknikolle. Arvojen luvaton muuttaminen voi aiheuttaa vakavia toimintahäiriöitä ja laitevikoja. On huomattava, että takuuehdot eivät tällaisissa tapauksissa ole voimassa. Termostaatti ohjaus Tämä valikko on tarkoitettu valmistajan käyttö- Lataus käynnistysero ja hälytysrajojen ºC asettamiseen. 7 Näiden rajojen Lataus pysäytysero muuttamiseen ºC vaaditaan 3 4-numeroinen koodi. Valikon Max ºC tankki 60 sisältöä voi kuitenkin tarkastella myös ilman koodia. Asetukset koodattu Koodi LKV tankki Lämmitysjärj. Kompr. Käyttö Paisuntaventtiili Kompr. loki Viilennys 66 CTC GSi 12

67 Yleistä tietoa Kompr. pikakäynnistys Käynnistettäessä laitetta kompressorin käynnistyminen viivästyy 10 minuuttia. Tämä toiminto nopeuttaa kyseistä vaihetta. Ohjelmiston päivitys USB Vain huoltoteknikon käyttöön. Tässä voidaan päivittää ohjelma näytöllä USB:n kautta. Ohjelmisto on päivitetty, kun aloitussivu tulee näyttöön. Kirjoita loki USB Vain huoltoteknikon käyttöön. Tässä asetetut arvot voidaan tallentaa USB-muistiin. Tarkista virrantunnistimet Tämän avulla määritetään vaiheisiin kytketyt virrantunnistimet. Kaikki kolme virtaa (L1, L2 ja L3) näkyvät nykyisissä käyttötiedoissa, kun lämpöpumpussa on määritetty virrantunnistimien vaiheet. Tässä tilassa on tärkeä varmistaa, että talon paljon sähköä käyttävät laitteet on sammutettu ja varatermostaatti on suljettu. Uudelleen asennus Tämä komento käynnistää asennusprosessin uudelleen, katso luku Ensimmäinen käynnistys! HUOM!! HUOM! Laitteeseen tulevaa jännitettä ei saa missään tapauksessa katkaista päivityksen aikana. Katkaise virta ja käynnistä laite uudelleen ohjelmistopäivityksen jälkeen! Uudelleenkäynnistyksen jälkeen voi kestää useita minuutteja, ennen kuin näyttö ilmoittaa laitteen olevan valmis. CTC GSi 12 67

68 Asennus Asennus 9. Asennus Tämä luku on tarkoitettu asennuksesta tai useammista tärkeistä asennuksista vastaavalle, jotta laite toimisi kiinteistönomistajan toiveiden mukaisesti. Käy kiinteistönomistajan kanssa läpi laitteen toiminnot ja säädöt ja vastaa mahdollisiin kysymyksiin. Sekä asentajan että lämpöpumpun kannalta on hyödyllistä, että laitteen käyttäjä on täysin selvillä sen toiminnasta ja hoidosta.! Laite varastoidaan ja kuljetetaan pystyasennossa. 9.1 Kuljetus Laite puretaan pakkauksestaan vasta asennuspaikalla. Laitetta voidaan siirrellä seuraavilla tavoilla: Haarukkatrukki Nostosilmukka, joka kiinnitetään lämpöpumpun yläosassa olevaan paisuntaliitäntään. Nostoliina lavan ympärillä. HUOM! Voidaan käyttää ainoastaan laitteen ollessa pakkauksessaan. Muista, että lämpöpumpun painopiste on korkealla ja laitetta on käsiteltävä varovasti. 9.2 Pakkauksesta purkaminen Kun lämpöpumppu on asennuspaikalla, pakkausmateriaalit puretaan. Tarkista, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Tarkista myös, että toimitus on täydellinen, alla olevan luettelon mukainen.! Koska kylmämoduuli on irrotettavissa, on tuotteen edessä oltava vähintään yhden metrin tila, eikä laitetta saa myöskään upottaa lattiatason alapuolelle. Vakiotoimitus Lämpöpumppu CTC GSi 12 Täyttölaite Huoneanturi Ulkoanturi 2 kpl liuosletkuja Asennus- ja käyttöohjeet - Lämmitysjärjestelmän varoventtiili, 2,5 baaria Kylmän puolen varoventtiili, 3 baaria Nippuside 2 kpl Tukihylsy 2 kpl Kiristysrengasliitin 2 kpl, liuosletkuille. Liuos-tasoastia Suodatinpalloventtiili lämpöjärjestelmän paluuputkeen Lianerotin kylmän käyttöveden puolelle 68 CTC GSi 12

69 Asennus 10. Putkiasennus Asennus on tehtävä voimassa olevien rakennusmääräysten mukaisesti. Tuote on liitettävä paisunta-astiaan avoimessa tai suljetussa järjestelmässä. Muista huuhdella lämmitysjärjestelmä puhtaaksi ennen liittämistä. Tee kaikki asennukseen liittyvät säädöt luvussa Ensimmäinen käynnistys olevien ohjeiden mukaisesti Kytkentäkaavio Tässä kaaviossa esitetään, kuinka lämpöpumppu liitetään talon lämmitysjärjestelmään ja lämpimän käyttöveden järjestelmään. Liitännät voivat vaihdella sen mukaan, onko talossa yksi- vai kaksoisputkijärjestelmä. Katso kylmän puolen liitännät luvusta Kylmäainejärjestelmän liittäminen.!lämmitysjärjestelmän 2 lämpötila voi olla vain pienempi tai yhtä suuri kuin lämmitysjärjestelmän 1. B31 B50 G51 Y50 M Y2 M G2 B2 G40 Y11 B15 B11 B12 G30 MP B30 M Y11 Y31 Y11 Y11 MP MP M Y41 M B46 B47 G31 MP Y11 G32 Y11G46 G11 B28 B27 B23 B24 G20 Y11 Y11 CTC GSi 12 69

70 Asennus Lämmitysjärjestelmän täyttöventtiili Asenna täyttöventtiili kylmävesiliitoksen ja lämmitysjärjestelmän paluuputken väliin Takaiskuventtiili Asenna takaiskuventtiili kylmän käyttöveden tuloputkeen Sulkuventtiilit On tärkeää asentaa sulkuventtiili (94) sekä menoputkeen. Toimitukseen sisältyvä suodatinpalloventtiili asennetaan lämpöjärjestelmän paluuputkeen Varoventtiili Lämmitysjärjestelmän lämpöpumpun (2,5 baarin) varoventtiili on asennettava voimassa olevien määräysten mukaisesti. Ylivuotoputki yhdistetään lattiakaivoon, joko suoraan tai ylivuotosuppiloon, jos etäisyyttä on yli kaksi metriä. Ylivuotoputkesta on oltava kaato lattiakaivoon, se asennetaan jäätymättömäksi ja jätetään auki/paineettomaksi Järjestelmäpaineen mittari (lisävaruste) Asenna painemittari paisuntaputkeen tai lämmitysjärjestelmän paluuputkeen Paisunta-astian liittäminen (lisävaruste) Lämpöpumppu kannattaa liittää suljettuun paisunta-astiaan. Lämpöpumppuun on saatavana 18 litran suljettu paisunta-astia, joka sijoitetaan tuotteen yläosaan. Kalvopaisunta-astia tarvittavalla kulmaliitännällä on lisävaruste.! HUOM! Ylivuotoputki lattiakaivoon on asennettava!! HUOM! On tärkeää asentaa sulkuventtiilit sekä meno- että paluuputkeen. Mikäli käytetään avointa järjestelmää, on paisunta-astian ja korkeimmalla sijaitsevan lämpöpatterin välisen etäisyyden oltava vähintään 2,5 metriä, jotta vältyttäisiin järjestelmän hapettumiselta. Huomaa, että mitään kuuman veden kiertojärjestelmää ei saa olla liitettynä, sillä se vaikuttaisi lämpöpumppuun ja järjestelmän toimintaan. Mikäli lämpöpumppu liitetään yhteen toisen lämmönlähteen kanssa, esim. jo olemassa olevaan kattilaan, täytyy laitteilla olla erilliset paisunta-astiat. Paisunta-astian liittäminen 70 CTC GSi 12

71 Asennus Painehäviökaavio CTC GSi 12 lämmin puoli Δp kpa GSi-12 pressure drop warm side l/min q w Δp kpa q c 70 l/min GSi-12 pressure drop cold side CTC GSi 12 71

72 Asennus Lämpimän käyttöveden kierto (lisävaruste) Lämpimän käyttöveden kierron asetukset edellyttävät laajennuskortin asennusta. Lämpimän käyttöveden kierto kytketään liitäntäkaavion mukaisesti. G40- pumppua käytetään lämpimän veden kierrätykseen Ulkoinen lämmönlähde/(ull) Tällä toiminnolla lämmitysjärjestelmään kytketään lisälämpölähteitä, esimerkiksi vesivaipalla varustettu kamiina tai aurinkolämmitys. Ulkoisesta lämmönlähteestä tuleva lämpö jaetaan järjestelmälle sunttiventtiilin kautta, kun ulkoisen säiliön asetettu lämpötila saavutetaan, ja se on vähintään 5 ºC asetusarvoa lämpimämpi. Jakelu loppuu, kun lämpötila on 3 ºC lämpimämpää. Kompressori ja vastus ovat pysähdyksissä niin kauan kunnes ulkoisessa lämmönlähteessä on riittävästi energiaa. Lämpö jaetaan sekä lämpöjärjestelmälle että lämpimälle käyttövedelle. Lämmön jakelu loppuu myös, kun saadaan jokin hälytyksistä: Menovesianturi 1, anturi LP sisään, Tiedons.virhe LP tai jos menovesianturi 1 on lämpimämpi kuin 80 ºC. Tee asetukset kohdassa Asetukset/Ulkoinen lämmönlähde Y41 M B47 72 CTC GSi 12

73 Asennus Differentiaalitermostaattitoiminto Differentiaalitermostaattitoimintoa käytetään, kun halutaan siirtää lämpöä anturilla varustetusta säiliöstä (B46) anturilla varustettuun säiliöön (B47). Toiminto vertaa säiliöiden lämpötiloja, ja kun se on korkeampi säiliössä (B46), varaus säiliöön (B47) käynnistyy.! Varmista, että pumpussa on nopea virtaus (G46), jotta varauksen aikana saavutetaan pieni 5 10 C:n lämpötilaero ULL-säiliöön verrattuna.. HUOM! Tiettyjä lämmönlähteitä, esim. kiinteän polttoaineen lämmityskattiloita, varten suositellaan latausautomaatteja muun muassa tulisijaan muodostuvan kondenssiveden ehkäisemiseksi. Toimintoa ei voi yhdistää aurinkolämmitysjärjestelmä 2:een, jossa on EcoTank. Tämä johtuu siitä, että käytetään samaa kiertovesipumppua (G46). Käyttötiedoissa näytetään teksti Ulk. säiliö pumppu / ºC. M B46 B47 Y11 G Allas (lisävaruste) Allas kytketään järjestelmään suntilla. Kokoonpanoon asennetaan vaihdin erottamaan nesteet toisistaan. B50 G51 Y50 M M Altaassa olevan anturin avulla varauspumput käynnistyvät ja pysähtyvät pitäen lämpötilan määritetyssä arvossa (tehdasasetus 22 C), ja lämpötila voi laskea 1 asteen, ennen kuin varauspumput käynnistyvät uudelleen. Sähkövastusta ei koskaan käytetä altaan lämmitykseen. Altaan lämmityksen asentaminen lämmitysjärjestelmään edellyttää aina lisävarusteena saatavan laajennuskortin asennusta. CTC GSi 12 73

74 Asennus Aurinkolämmitys (lisävaruste) Aurinkolämmitys liitetään järjestelmään ulkoisen lämmönlähteen säiliön (ULLsäiliön) kautta. Järjestelmään liitettävien aurinkopaneelien määrä riippuu veden määrästä tuotteessa tai säiliöissä, joihin aurinkopaneelit liitetään. Järjestelmä 1 Järjestelmä 1 on kokoonpano, jossa aurinkolämmitys on kytketty suoraan ulkoisen lämmönlähteen säiliöön (ULL-säiliöön). Varausehdot (pääehdot, tehdasarvot) Varaus käynnistyy, kun B31 on 7 ºC lämpimämpi kuin B6. Varaus päättyy, kun B31:n ja B30:n välinen lämpötilaero on 3 ºC tai varauslämpötila on saavutettu. Ulkoisen lämmönlähteen säiliössä (01) voi olla myös aurinkokierukka, jolloin ei tarvita lämmönvaihdinta (F2), pumppua (G32) eikä takaiskuventtiiliä (Y11). B31 MP G30 B30 M Y11 Y31 F3 F2 M B47 G31 MP 01 Kytkentäkaavion mukaan. Asentaja mitoittaa asennuksen ja täydentää sen asentamalla paisunta-astian, varoventtiilejä, ilmanerottimen yms. 74 CTC GSi 12

75 Asennus Järjestelmä 2 Järjestelmä 2 on kokoonpano, jossa aurinkolämmitys on kytketty ulkoisen lämmönlähteen säiliöön (ULL-säiliöön) ja lisäpuskurisäiliöön (esimerkiksi CTC EcoTank -säiliöön). Järjestelmä mahdollistaa suuremman aurinkokeräinpinta-alan, koska järjestelmän vesimäärä on suurempi. Varausehdot Varaus käynnistyy, kun B31 on 7 ºC lämpimämpi kuin B42. Puskurisäiliö ilman silmukkaa: Varaus päättyy, kun B31:n ja B30:n välinen lämpötilaero on 3 ºC tai varauslämpötila on saavutettu. Puskurisäiliö varustettuna silmukalla: Aurinkokierukalla varustetun säiliön varaaminen loppuu, kun B31 on 3 ºC lämpimämpi kuin B42. Varaus ULL-säiliöön tasaa anturin B41 anturin B47 kanssa. Puskurisäiliössä (02) voi olla myös aurinkokierukka, jolloin ei tarvita lämmönvaihdinta (F2), pumppua (G32) eikä takaiskuventtiiliä (Y11). B31 MP G30 B30 M Y11 Y31 F3 F2 M Y41 B41 B47 G31 MP Y11 G B42 Y11 Y11G46 Kytkentäkaavion mukaan. Asentaja mitoittaa asennuksen ja täydentää sen asentamalla paisunta-astian, varoventtiilejä, ilmanerottimen yms. CTC GSi 12 75

76 Asennus Järjestelmä 3 Järjestelmä 3 on kokoonpano, jossa on lisätilavuus nimeltä 03. Sellainen voi olla suuri lisäsäiliö tai allas. Mitä suurempi vesimäärä, sitä suurempi aurinkokeräinpinta-ala. Aurinkolämmitys on kytketty ulkoisen lämmönlähteen säiliöön (ULL-säiliöön) ja lisäpuskurisäiliöön (esimerkiksi CTC EcoTank -säiliöön). Järjestelmä mahdollistaa suuremman aurinkokeräinpinta-alan, koska järjestelmän vesimäärä on suurempi. Varausehdot Varaus käynnistyy, kun B31 on 7 ºC lämpimämpi kuin B42 tai B47. Varaus päättyy, kun B31:n ja B30:n välinen lämpötilaero on 3 ºC tai varauslämpötila on saavutettu. B31 MP G30 B30 M Y11 Y31 F3 F2 Y30 M Y41 B41 B47 G31 MP 03 Y11 01 G32 Y11 B42 Liitäntäkaavion mukaan. Asentaja mitoittaa asennuksen ja täydentää sen asentamalla paisunta-astian, varoventtiilejä, ilmanerottimen yms. 76 CTC GSi 12

77 Asennus 11. Kylmäainejärjestelmän liittäminen Kylmäainejärjestelmän, eli kallioon tai maahan upotettavan kerääjän asentaminen ja liittäminen on annettava valtuutetun ammattilaisen tehtäväksi voimassa olevien määräysten mukaisesti. Estä tarkasti kaikenlaisen lian joutuminen keruuletkuihin, jotka on huuhdeltava puhtaiksi ennen liittämistä. Jätä katetulpat työskentelyn ajaksi aina paikalleen. Liuosjärjestelmän lämpötila voi alittaa 0 C. Siksi on tärkeää, että asennuksen aikana ei käytetä vesipohjaisia voiteluaineita tms. Samoin on tärkeää, että kaikki osat ovat suojattuja kondenssiveden varalta, jotta jäätä ei muodostu Liitännät Liuosjärjestelmä voidaan liittää lämpöpumpun oikealle, vasemmalle tai takasivulle. Leikkaa peitelevyt auki siltä sivulta, johon liuosliitäntä asennetaan. Peitelevyjen edessä oleva eristys on valmiiksi uritettu, joten sen leikkaaminen auki toimitukseen sisältyvien liuosletkujen läpivientiä varten on helppoa. Kun aukot on tehty eristeisiin ja sivulevyyn, asennus suoritetaan seuraavasti: 1. Toimitukseen sisältyvä suojalista asetetaan eristyslevyn reiän ympärille liuosletkujen suojaamiseksi. Leikkaa tarvittaessa suojalistaa, jotta se sopii hyvin reikään. 2. Asenna tarvikepakkauksen kiristysrengasliittimet jäähdytysmoduulin liitäntäputkiin. Asennuksen helpottamiseksi voidaan liuospumpun yläliitäntää tarvittaessa löystyttää ja kääntää. 3. Vie liuosletkut sivulevyn reiän läpi ja kytke ne kiristysrengasliittimiin. Varmista, että eristys peittää kaikki liitännän osat jään ja kondenssiveden muodostumisen ehkäisemiseksi. 4. Keruujärjestelmä asennetaan sen jälkeen kytkentäkaavion mukaisesti. Menoputki voidaan myös liittää toiselle puolelle ja paluu toiselle. Katso mittatiedot ja mittasuhteet kohdasta Mitat. Lämpöpumpun ja keruukierukan välisen putken mitan on oltava vähintään Ø28 mm. Liuosletkut on helpompi asentaa käyttämällä näitä lähtöjä. Lähtevä liuos Tuleva liuos CTC GSi 12 77

78 Asennus Venttiilit Venttiilit asennetaan seuraavalla sivulla olevan kytkentäkaavion mukaan. Kylmäpuolen huollon helpottamiseksi on sulkuventtiilit asennettava sekä tuleviin että lähteviin liitäntöihin. Asenna venttiilit liitosten yhteyteen niin, että voit myöhemmin täyttää ja ilmata keräyskierukkaa Kondenssiveden eristäminen Liuosjärjestelmän johtimet on eristettävä kondensoitumisen varalta, muuten syntyy jäätä ja kondenssivettä Täyttö ja ilmaus Keräyskierukka ei saa sisältää ilmaa, koska jo pienikin määrä sisään jäänyttä ilmaa voi vaarantaa lämpöpumpun toiminnan. Sekoita vettä ja jäänestoainetta avoimessa astiassa. Liitä letkut sulkuventtiileihin (98a ja 98b) kuvion osoittamalla tavalla. HUOM! Letkujen koon on oltava vähintään ¾. Liitä ulkoinen voimakas pumppu (101) täyttöä ja ilmausta varten. Säädä sitten kolmitieventtiili (100) ja avaa venttiilit (98a ja 98b), jotta liuos kulkee sekoitusastian (102) kautta. Varmista myös, että venttiili (98d) on auki.! Käytä toimintoa Liuos jopa 10 päivän ajan, jotta järjestelmä tulee ilmatuksi kunnolla. Jos lämpöpumppu on kytkettynä sähköverkkoon, liuospumppu (103) käynnistetään seuraavasti: Mene valikkoon Edistyneempi/Huolto/Toiminnan testaus Valitse kohta Liuospumppu ja aktivoi se. Liuospumppu käy, kunnes se pysäytetään manuaalisesti. Anna liuoksen kiertää järjestelmässä pitkään, kunnes se on täysin ilmattu. Ilmataskuja voi olla jäljellä, vaikka nesteen mukana ei tule ilmaa. Säädä kolmitieventtiili (100) niin, että jäljellä oleva ilma voi tulla ulos. Ilmaa tasoastia (96) avaamalla sen yläosassa oleva tulppa. Sulje venttiili (98a) ja anna täyttöpumpun käydä edelleen. Täyttöpumppu (101) paineistaa nyt järjestelmää. Sulje myös venttiili (98b) ja täyttöpumppu. Jos tasoastian taso on liian alhainen, sulje venttiilit (98c) ja (98d). Kierrä tulppa auki ja täytä astia noin 2/3. Kierrä tulppa kiinni ja avaa venttiilit (98c) ja (98d) Paine-/tasovahti Joissakin tapauksissa kylmäainepuolen tiiviys on suojattava erityisen hyvin paikallisten olosuhteiden tai määräysten vuoksi. Vaatimukset koskevat esimerkiksi tiettyjä kuntia, joissa asennus tapahtuu pohjavesialueella. Vuodon sattuessa kompressori ja liuospumppu pysähtyvät ja Virtaus-/tasovahti näkyy näytöllä. Katso kytkennät luvusta Sähköasennus. 78 CTC GSi 12

79 Asennus 11.2 Kylmäaineen asennuskaavio 96 Tasoastia/paisunta-astia 97 Täyttölaite 98 Sulkuventtiilit 99 Suodatin tieventtiili 101 Ulkoinen täyttöpumppu 102 Sekoitusastia 103 Liuospumppu 104 Höyrystin 105 Varoventtiili, 3 bar ctc c 98a 98b d Kuva osoittaa liuosjärjestelmän asennusperiaatteen. Viivoitetut osat ovat täyttövarusteita. HUOM! Keruuputkissa, joihin voi syntyä ilmataskuja, on oltava ilmausmahdollisuus. Tarkista aina suodatin (99) liuosjärjestelmän täytön ja ilmauksen yhteydessä Liuosjärjestelmän jälkitarkastus Nestetaso astiassa on tarkistettava muutaman päivän kuluttua. Lisää tarvittaessa ja sulje täytön ajaksi venttiilit (98c) ja 98d) Tasoastia/paisunta-astia (96) Tasoastia on asennettava kalliosta tai maasta tulevaan johtimeen järjestelmän korkeimpaan kohtaan. Muista, että astiaan voi syntyä kondenssivettä. Asenna varoventtiili (105) kytkentäkaavion mukaisesti ja asenna astian yläosaan tarvittava tulppa. Jos astiaa ei voida asentaa korkeimpaan kohtaan, voidaan asentaa suljettu paisunta-astia Täyttölaite ja lianerotin Täyttölaite liuoksen täyttöä, lisäystä ja suodatusta varten on saatavissa tarvikkeena. Venttiilipesän nuolet näyttävät virtaussuunnan. Sulje venttiilit (98c) ja (100) lianerottimen puhdistuksen ajaksi. Kierrä suodattimen kansi auki ja huuhtele lianerotin puhtaaksi. Asennettaessa suodatinta takaisin paikalleen on suodattimen pidikkeen tappi sovitettava sille tarkoitettuun suodatinkotelon reikään. Lisää tarvittaessa vähän liuosta ennen kannen kiertämistä paikalleen. Lyhyen käytön jälkeen on suodatin tarkistettava ja puhdistettava.! Sekoitusastian ja pumpun on oltava saatavissa helposti käsille. 97 CTC GSi 12 79

80 Asennus Liuos Liuos kiertää suljetussa järjestelmässä. Liuos koostuu vedestä ja jäätymisenestoaineesta. Etyylialkoholia suositellaan, esimerkiksi Svedol tai Brineol. Alkoholi sekoitetaan vahvuuteen, joka on jonkin verran alle 30 %, mikä tarkoittaa paloluokkaa 2 b ja jäätymispistettä n. -15 C. Huomaa, että keräysletkuun menee metriä kohti noin 1 litra valmiiksi sekoitettua liuosta, eli noin 0,3 litraa jäänestoainetta letkumetrille, kun letkun (ulko)läpimitta on 40 mm Ilmataskut Jotta ilmataskuja ei muodostuisi, on huolehdittava siitä, että keruuletkut ovat aina nousevassa kulmassa kohti lämpöpumppua. Jos tämä ei ole mahdollista, on korkeimmissa kohdissa oltava ilmausmahdollisuus, Täyttöpumppu hoitaa tavallisesti pienet paikalliset korkeuserot Liuoseron tarkistus Kun lämpöpumppu on käynnissä, tulevan ja lähtevän liuoksen välillä tarkistetaan säännöllisesti lämpötilaero, joka ei saa olla liian suuri. Jos ero on suuri, tämä voi joskus johtua järjestelmässä olevasta ilmasta tai tukkeutuneesta suodattimesta. Tässä tapauksessa lämpöpumppu antaa hälytyksen. Hälytyksen tehdasasetus on 7 C, mutta 9 C sallitaan kompressorin ensimmäisten 72 käyttötunnin aikana, koska järjestelmässä olevat mikrokuplat voivat hidastaa liuoksen virtausta Pohjaveden lämpö CTC:n lämpöpumppujen lämmönlähteenä voidaan käyttää myös pohjavettä. Tällöin pohjavesi pumpataan välivaihtimeen, joka johtaa energian liuokseen. On tärkeää, että järjestelmään lisätään välivaihdin. Välivaihdin estää tuotteen höyrystimen kunnon heikentymisen pohjaveden hiukkasten ja mineraalien vaikutuksesta. Toimintakunnon heikentyminen voisi johtaa tuotteen kylmäainejärjestelmän kalliiseen korjaukseen. Välivaihdinta valittaessa on aina otettava huomioon tuotetoimittajan tekemä vesilaadun analyysi. Tarvittavat luvat on saatava ja paikallisia määräyksiä on noudatettava.! Tarkista lianerotin, kun ilmaus on päättynyt.! Nesteen on oltava hyvin sekoitettu ennen lämpöpumpun käynnistämistä.! Tarkasta liuosjärjestelmän likasuodatin muutaman päivän käytön jälkeen. Paluuvesi päästetään palautumaan toiseen paikkaan, porattuun paluukaivoon tai vastaavaan. Liuospumppu (G20) ja pohjavesipumppu (G21) on kytkettävä niin, että ne käyvät samanaikaisesti. Tällä vältetään jäätymisvaara. Katso kytkennät luvusta Sähköasennus. 80 CTC GSi 12

81 GSi-12 pressure drop warm side Painehäviökaavio CTC GSi 12 kylmä puoli l/min q w Asennus Δp kpa q c 70 l/min GSi-12 pressure drop cold side CTC GSi 12 81

82 Asennus 11.3 Liuospumppu Liuospumppu CTC tuotteiden liuospumput ovat A-enrgialuokkaa. CTC EcoHeat/EcoPart sisältää pumpun UPM2K CTC EcoHeat/EcoPart & CTC GSi 12 sisältää pumpun UPMXL GEO UPM2K , 1 x 230 V, 50/60 Hz p [kpa] H [m] Q [m³/h] 0.0 P Q [l/s] [W] UPML, UPMXL Q [m³/h] Electrical data, 1 x 230 V, 50 Hz UPMXL GEO PWM, 1 x 230 V, 50/60 Hz Speed P1 [W] I 1/1 [A] Min p Max. H [kpa] [m] Dimensional 120 sketches and position of control box P1 [W] Q [m³/h] Q [l/s] EEI 0.23 Performance curves and technical data EEI 0.23 TM TM TM TM Performance curves and technical data, standard housings 8 UPMXL GEO PWM, 1 x 230 V, 50/60 Hz Pump type Dimensions [mm] L1 L2 L3 B3 B4 B5 H1 H2 Dimensional sketches and control box positions 82 CTC GSi 12 Connection Net weight [kg] Quantity per pallet UPM2K G 1 1/ Technical data 0 System pressure: Max MPa 2.5 (10 bar) Enclosure class: 5.5 Q [m³/h] IPX4D 0.05 MPa (0.5 bar) at 95 C liquid Minimum inlet pressure: Electrical data, 1 x 230 V, 50 Hz temperature Insulation class: H Liquid temperature: -10 C to +95 C (TF 95) Equipment class: I Motor protection: Speed P 1 [W] Overload protection I 1/1 [A] Approval and marking: VDE, CE Min Revision Max. date: 1 November TM

83 Asennus 12. Sähköasennus Lämpöpumpun asennus- ja kytkentätyöt saa suorittaa vain valtuutettu sähköasentaja. Kaikki johdotukset on tehtävä voimassa olevien säännösten mukaisesti. Kattila on sisäisesti kytketty tehtaalla ja säädetty virtateholle 5,5 kw. Etupaneelin avaus: löysennä yläosan ruuvit (2 kpl), kallista paneeli ulos ja aseta se sivuun. Sähkönsyöttö Lämpöpumppu kytketään liitäntään 400V 3N~ ja suojamaattoon. Ryhmäsulakkeen koko ilmoitetaan teknisissä tiedoissa. Moninapainen turvakytkin Ensimmäiseksi asennetaan ylijänniteluokan III mukainen moninapainen turvakytkin, joka varmistaa erottamisen kaikista virranlähteistä. Jos vikavirtasuojakytkin on jo olemassa, tuote on varustettava omalla vikavirtasuojakytkimellä. Vikavirtasuojakytkin Jos vikavirtasuojakytkin on jo olemassa, CTC GSi 12 on varustettava omalla vikavirtasuojakytkimellä, jossa on viivästetty sammutus. Rajoitintermostaatin merkki: Maks. termostaatti Jos tuote on ollut varastoituna hyvin kylmässä, rajoitintermostaatti on saattanut laueta. Toiminto voidaan palauttaa painamalla etupellin takana olevan sähkörasian palautuspainiketta. Varmista aina asennuksen yhteydessä, että rajoitintermostaatti ei ole lauennut. Matalajännite Seuraavissa lähdöissä ja tuloissa on suojapienjännite: muuntaja, ulkoanturi, huoneanturi, menovesianturi, paluuanturi, YP/OK. Laajennuskortti (lisävaruste) Tietyissä järjestelmävaihtoehdoissa tuotetta on täydennettävä lisävarusteena saatavalla laajennuskortilla. Kortti asennetaan sen mukana toimitettavan ohjeen mukaan. Asennuksen jälkeen tehtävät asetukset neuvotaan samassa oppaassa. CTC GSi 12 83

84 Asennus 12.1 Antureiden kytkeminen Antureiden kytkeminen tehdään katolla, tuotteen koristemerkin takaa. Antureiden liitäntärima Antureiden kytkeminen tehdään katolla, tuotteen koristemerkin takaa. Ulkoanturin (B15) kytkeminen Ulkoanturi kytketään G11-G12:een liitäntärimaan. Ulkoanturi asennetaan talon luoteis- tai pohjoisseinälle, jotta aamu- ja iltaaurinko eivät osuisi siihen. Anturi on suojattava, jos on olemassa riski, että auringonsäteet osuvat suoraan siihen. Sijoita anturi julkisivuun n. 2/3 korkeudelle, lähelle nurkkaa, mutta ei katoksen tai muun tuulensuojan alle. Anturia ei myöskään saa asentaa ilmastointikanavien, ovien eikä ikkunoiden yläpuolelle, missä muu kuin ulkolämpötila voisi vaikuttaa anturiin. Huoneanturien (B11 & B12) kytkeminen Huoneanturi 1 kytketään kohtaan G17-G19. Huoneanturi 2 kytketään kohtaan G20-G22. Huoneanturi sijoitetaan taloon keskeisesti, mahdollisimman avoimeen paikkaan, mielellään huoneiden väliseen halliin. Näin anturi tunnistaa parhaiten talon keskilämpötilan. Vedä 3-napainen kaapeli (vähint. 0,5 mm 2 ) lämpöpumpun ja huoneanturin välille. Kiinnitä anturi sen jälkeen ruuveilla lujasti seinään, n. 2/3 korkeudelle. Liitä huoneanturin kaapeli asiaan kuuluvaan lämpöpumppuun. Jos kokoonpanoon liitetään langaton huoneanturi (lisävaruste), katso ohje Wireless roomsensor. Huoneanturin liitännän tarkistus Mene valikkoon: Lisäasetukset/Huolto/Toimintatesti/ Lämmitysjärjestelmä Siirry eteenpäin kohtaan Diodi huoneanturi ja paina OK. Valitse Päälle +-painikkeella ja paina OK. Tarkista, että huoneanturin LED-valo palaa. Jos diodi ei pala, tarkista johdot ja liitäntä. Valitse --painikkeella ja paina OK. Jos OK-diodi sammuu, tarkistus on valmis. Palaa aloitussivulle painamalla Alkuun-painiketta. 84 CTC GSi 12

85 Asennus 12.2 Liitetyn anturin tarkistus Mikäli jokin antureista on virheellisesti liitetty, siitä tulee ilmoitus näyttöön, esim. Hälytys anturi ulkona. Jos virheellisesti liitettyjä antureita on useita, eri hälytykset näytetään eri riveillä. Jos yhtään hälytystä ei näy, anturit on liitetty oikein Paine-/tasovahti Paine-/tasovahti kytketään liittimiin G73 ja G74 ja määritellään sitten valikossa Edistyneempi / Määritä järjestelmä / Määr. lämpöpumppu Sähkötehon asetus varalämpötilassa. Sähköteho varalämpötilassa asetetaan relekortin (A2) DIP-kytkimellä. DIPkytkin on merkitty tekstillä "RESERV". Kun kytkin on käännetty asentoon ON, taso on aktiivinen varalämpötilassa. On RESERV On EL3A EL2B EL2A EL1B EL1A Tehtaalla määritetty arvo on 2,1 kw, jaettuna 3 x 400 V. Säädä arvo talon tarpeen ja kapasiteetin mukaan. Esimerkki: 1,2+0,6+0,3 = 2,1 kw. (tehdasasetuksen arvo) 3 x 400V Rele EL3A EL2B EL2A EL1B EL1A Tehdasasetus PÄÄLLÄ OFF PÄÄLLÄ OFF PÄÄLLÄ Virta 5,2 A 10 A 2,6 A 10 A 1,3 A Teho 1,2 kw 2,3 kw 0,6 kw 2,3 kw 0,3 kw CTC GSi 12 85

86 Asennus 12.5 Pohjaveden lämpö Pohjavesipumppu (G21) ja liuospumppu (G20) on kytkettävä niin, että ne käyvät samanaikaisesti. Tällä vältetään jäätymisvaara. Tästä johtuen pohjavesipumppu kytketään liitäntään No8. Katso kuvaa Pumppu Differentiaalitermostaattitoiminto (G46) päällä/pois 230 V 1N~ Anturi (B46) kytketään relekorttiin (A2) liitäntään G65-G66. Kiertovesipumppu G46 kytketään seuraaviin liitäntäkappaleisiin: Vaihe: ruskea Liitäntä A:11 Nolla Maa sininen keltainen/ vihreä Tarkista toiminta testaamalla pumppu ohjausjärjestelmän valikossa Edistyneempi > Huolto > Toimintatesti. 86 CTC GSi 12

87 Asennus 12.7 Lämmitysjärjestelmä 2 Menovesianturi 2 (B2) kytketään anturin liitäntäriman liitäntään G15-G16. Suntti 2:n kytkentä: Musta kaapeli Avaa Liitäntä A15 Ruskea kaapeli Sulje Liitäntä A16 Sininen kaapeli Nolla Liitäntä A17 Asenna menovesianturi vesiputkeen, mieluiten kiertovesipumpun jälkeen. Tuntoelementti on anturin etuosassa. Katso kaavio. Kiristä anturi lujasti paikalleen toimitukseen kuuluvalla kiristyspannalla. Huolehdi, että anturi on hyvässä kontaktissa putkeen. Laita anturin etuosan ja putken väliin kontaktitahnaa hyvän lämmönjohtokyvyn saavuttamiseksi. Tärkeää! Eristä anturi putkieristeellä. Liitä johtimet anturin liitäntärimaan kohtaan G15-G Allas (lisävaruste) Putki menovesi Kiristyspanta Eristäminen Altaan lämpötilaa mittaava anturi (B50) kytketään laajennuskortin liitäntään X3: Kiertovesipumppu (G51) kytketään laajennuskorttiin: Vaihe: ruskea Liitäntä X: 33 Maa keltainen/ vihreä Liitäntä X: 34 Nolla sininen Liitäntä X: 35 Suntin (Y50) kytkentä: Musta kaapeli Avaa Liitäntä --- Ruskea kaapeli Sulje Liitäntä --- Sininen kaapeli Nolla Liitäntä --- Tarkista toiminta testaamalla pumppu valikossa Edistyneempi > Huolto > Toimintatesti Ulkoinen lämmönlähde - ULL Ulkoisen lämmönlähteen anturi (B47) liitetään relekortin (A2) liitäntään G Suntin ohjauksen kytkentä (Y41) tehdään seuraavaan kohteeseen: Musta kaapeli Avaa Liitäntä A27 Ruskea kaapeli Sulje Liitäntä A28 Sininen kaapeli Nolla Liitäntä A29 Kontaktitahna Tunnistin Anturi Anturikaapeli CTC GSi 12 87

88 Asennus Aurinkolämmitys (lisävaruste) Pumppu aurinkopaneeli (G30) PWM 230 V 1N~ Kiertovesipumpun G30 virta syötetään erikseen (ei tästä yksiköstä). PWMohjaussignaali kytketään seuraaviin liitäntäkappaleisiin: Laajennuskortti X5: Huomioi kaapelivärit! PWM+: valkoinen Liitin X5: 1 GND ruskea Liitin X5: 2 Tarkista toiminta testaamalla pumppu ohjausjärjestelmän valikossa Edistyneempi > Huolto > Toimintatesti. Pumppu välivaihdin aurinkopaneelit (G32) PWM 230 V 1N~ Pumpun G30 virta syötetään erikseen (ei tästä yksiköstä). PWMohjaussignaali kytketään seuraaviin liitäntäkappaleisiin: Laajennuskortti X5: Huomioi kaapelivärit! PWM+: sininen Liitin X5:3 GND: ruskea Liitin X5:4 Tarkista toiminta testaamalla pumppu ohjausjärjestelmän valikossa Edistyneempi > Huolto > Toimintatesti. Pumppu lämpökaivon varaus (G31) päällä/pois 230 V 1N~ Kiertovesipumppu G31 kytketään seuraaviin liitäntäkappaleisiin: Laajennuskortti X6: Huomioi kaapelivärit! Vaihe: ruskea Liitin X6:8 Nolla sininen Liitin X6:11 Maa keltainen/ vihreä Liitin X6:10 Tarkista toiminta testaamalla pumppu ohjausjärjestelmän valikossa Edistyneempi > Huolto > Toimintatesti. Venttiili 2 säiliötä (Y30) 230 V 1N~ Vaihtoventtiili Y30 kytketään seuraaviin kytkentärimoihin: Laajennuskortti X6: Ohjausjännite: musta Liitin X6:4 Vaihe: ruskea Liitin X6:5 Nolla sininen Liitin X6:7 88 CTC GSi 12

89 Asennus Venttiili lämpökaivon varaus (Y31) 230 V 1N~ Vaihtoventtiili Y31 liitetään pumpun G31 kanssa seuraaviin liitäntäkappaleisiin: Laajennuskortti X6: Ohjausjännite: musta Liitin X6:8 Vaihe: ruskea Liitin X6:9 Nolla sininen Liitin X6: Sähköntunnistimen liitäntä (lisävaruste) Sähköntunnistin liitetään anturin liitäntärimaan kohtaan G37-G40. Toimitukseen kuuluvat kolme virrantunnistinta, yksi jokaista vaihetta varten, asennetaan ryhmäkeskukseen. Jokainen sähkömittarista ryhmäkeskukseen lähtevä vaihe viedään virrantunnistimen kautta ennen kiskoon asentamista. Näin vaihevirtaa voidaan seurata koko ajan ja sitä voidaan verrata lämpöpumpun kuormitusvahdille asetetun arvon kanssa. Mikäli virrankulutus on suurempi, ohjausyksikkö poistaa sähkövastuksesta tehoalueita. Jos tämä ei riitä, myös lämpöpumppua rajoitetaan. Kun virrankulutus laskee määritetyn arvon alapuolelle, lämpöpumppu ja sähkövastus kytketään uudelleen. Virrantunnistimet huolehtivat yhdessä elektroniikan kanssa siitä, että tehoa ei kytketä enempää kuin mitä pääsulakkeet kestävät. Virrantunnistimien kaapeliaukon läpimitta on 11 mm. Kytkettyjen virrantunnistimien liitännästä ei tule hälytystä, mutta sähköarvot ovat luettavissa Nykyiset käyttötiedot -valikossa. Huomaa, että toleranssi/ tarkkuus on hyvin alhainen pienillä virta-arvoilla. L1 Sähkömittarista L2 L3 Virrantunnistin Ryhmäkeskus Liitä antureiden liitäntärimaan G37-G40. Käytä vähintään 0,5 mm 2 johdinta. CTC GSi 12 89

90 Asennus Säiliön kytkentäkaavio (A2) Lämpöpumpun virransyöttö 90 CTC GSi 12

91 Asennus CTC GSi 12 91

92 Asennus VP-jäähdytysmoduulin kytkentäkaavio (A5) 92 CTC GSi 12

93 Asennus CTC GSi 12 93

94 Asennus Laajennuskortin (lisävaruste) kytkentäkaavio (A3) 94 CTC GSi 12

95 Asennus B25 B102 GF B26 Y21 G5 M B5 B1 B23 B28 G11 G20 B27 B24 CTC GSi 12 95

96 Asennus Komponenttiluettelo A1 Näyttö A2 Rele/pääkortti A3 Laajennuskortti A5 LP-ohjainkortti A10 Ohjain B1 Menovesianturi 1 B2 Menovesianturi 2 B5 LKVtankin anturi B7 Paluuanturi B11 Huoneanturi 1 B12 Huoneanturi 2 B15 Ulkoanturi B21 Lämpötila-anturi, kuumakaasu B22 Lämpötila-anturi, imukaasu B23 Tuleva liuos B24 Lähtevä liuos B25 Lämmin käyttövesi B26 LKVtankin yläanturi B27 LP sisään B28 LP ulos B30 Aurinkopaneelin anturi, tulo B31 Aurinkopaneelin anturi, meno B41 Anturi, ulkoinen puskurisäilö ylä B42 Anturi, ulkoinen puskurisäilö ala B46 Anturi, diff.termostaatti B47 Ulkoinen lämmönlähde varaaja B50 Allas anturi B100 Korkeapaineanturi B101 Matalapaineanturi B102 Virtausvahti G30 G31 G32 G40 G46 G50 Kiertovesipumppu, aurinkokeräin Latauspumppu uudelleenlataus porausreikä Kiertovesipumppu levylämmönvaihdin aurinkolämmitys Kiertovesipumppu LKVkierto Latauspumppu, diff.termost. Kiertovesipumppu, allas K1 Kontaktori 1 K22-K25 K26 L1 M1 X1 X10 Kauko-ohjain/Smart Grid Termostaatti ohjaus, lisätarvike (Basic Display) Induktiokäämi Kompressori Kytkentärima Ylimääräinen kytkentärima Y2 Shunttiventtiili 2 Y10 Paisuntaventtiili Y21 Vaihtoventtiili LKV 1 Y30 Y31 Y41 Y50 Z1 Aurinko, 2-tieventtiili, ulkoinen varaaja Aurinko, 2-tieventtiili Ulkoinen lämmönlähde varaaja Vaihtoventtiili allas EMC-suodatin F1 F10 F20 Sulake Max termostaatti Korkeapainevahti G2 Kiertovesipumppu 2 G5 G11 G20 Kiertovesipumppu, lämpimän käyttöveden lämmönvaihdin Latauspumppu LP1 Liuospumppu 96 CTC GSi 12

97 Asennus CTC GSi 12 97

98 Asennus slutning av 378 Givare 22kΩ, framledning/ retur 2,5m CTC EcoAir , EcoEl, Excellent II CTC EcoHeat, EcoLogic, EcoZenith CTC EcoFlex, EasyFlex, V40 Lambda Antureiden resistanssit OBS! EcoAir har utegivare NTC 22k! NTC 22k NTC 150 NTC 22 kω Kuumakaasuanturi Outdoor sensor NTC 150 Imukaasuanturi PT1000 Givare, retur PT1000 1,5m C (Kollektorgivare 180º) as sensor stanssi Ω Lämpötila C NTC 22 kω Resistanssi Ω :- Kuumakaasuanturi C Lämpötila Lämpötila C ºC Outdoor sensor Imukaasuan Lämpötila C Lämpötila Resistanssi Ω Resistanss Resistanssi Ω CTC GSi 12

99 Asennus 13. Ensimmäinen käynnistys Lämpöpumppu toimitetaan kompressorin toiminta estettynä, jotta se ei käynnistyisi vahingossa. Lämpöpumppu voidaan asentaa ja ottaa käyttöön ennen liuospiirin käyttöönottoa. Lämpöpumppu voidaan käynnistää myös ilman huoneanturia, koska asetettu lämpökäyrä säätää silloin lämpöä. Anturi voi kuitenkin aina olla kytkettynä vikahälytysten ilmaisemista varten (diodi). Ennen ensimmäistä käynnistystä 1. Varmista, että lämpökattilassa ja järjestelmässä on vettä ja ilmaus suoritettu. 2. Varmista, että kylmäainejärjestelmä on täynnä vettä ja jäänestoainetta ja että se on ilmattu, tai että kompressorin toiminta on estetty. 3. Varmista, että kaikki liitokset ovat tiiviit. 4. Varmista, että kaikki anturit ovat kytkettyinä. 5. Tarkista, että eristekannen takana olevat liitännät ovat tiiviitä. Irrota molemmat eristekannet vetämällä varovasti merkityistä kohdista. 6. Varalämpötermostaatti on tehdasasetuksena -asennossa. Suositeltu tila on = Jäänestotila, n. +7 C. Varalämpötermostaatti on etupaneelin takana sähkökaapissa. Termostaatti on off-asennossa silloin, kun nuppi on käännetty ääriasentoon vastapäivään (ruuvimeisselin kolon oltava vaakatasossa). Asennustuen lopuksi tarkastetaan virtamuuntajien kytkennät. Tässä tilassa on tärkeä varmistaa, että talon paljon sähköä käyttävät laitteet on sammutettu ja varatermostaatti on suljettu. 1 2 Tarkista liitännät Ensimmäinen käynnistys Kytke sähköt pääkatkaisijasta. Näyttöikkuna syttyy. Lämpöpumppu kysyy: 1. Valitse kieli ja paina OK. 2. Vahvista, että järjestelmä on täytetty vedellä painamalla OK. 3. Ilmoita pääsulakkeen koko. Valitse väliltä A. 4. Ilmoita sähkövastuksen enimmäisteho. Valitse väliltä 0,0 9,0 kw 0,3 kw:n askelin. Varalämpötermostaatin merkki: 5. Valitse kompressori sallittu (jos keruujärjestelmä on valmis). Kun kompressori käynnistyy ensimmäisen kerran, sen oikea pyörimissuunta tarkistetaan automaattisesti. 6. Liuospumppu 10 päiväksi. 7. Määritä Korkein menovesi C lämmitysjärjestelmälle Määritä Käyrä kaltevuus lämmitysjärjestelmälle Määritä Käyrä säätö lämmitysjärjestelmälle 1. Jos lämmitysjärjestelmän 2 menovesianturi on asennettu, toimenpiteet 7 9 tehdään uudestaan lämmitysjärjestelmälle Sen jälkeen lämpöpumppu käynnistyy ja aloitussivu tulee näyttöön.! Tallenna nämä asetukset valikossa Edistyneempi/ Asetukset/Tallenna omat asetukset CTC GSi 12 99

100 Asennus 14. Käyttö ja hoito Kun asentaja on saanut uuden lämpöpumppusi asennettua, varmistakaa yhdessä, että laitteisto toimii moitteettomasti. Asentaja näyttää pääkytkimen sekä säätö- ja turvalaitteiden sijainnin. Näin tiedät, kuinka laite toimii ja kuinka sitä on hoidettava. Lämpöpatterit on ilmattava n. kolme päivää asennuksen jälkeen ja järjestelmään on lisättävä vettä tarvittaessa. Kattilan ja lämmitysjärjestelmän ilmanpoisto/varoventtiili Varmista venttiilin toiminta noin neljä kertaa vuodessa kääntämällä sen nuppia käsin. Tarkasta, että ylivuotoputkesta tulee vettä. Jos siitä tulee ilmaa, säiliölle on tehtävä ilmanpoisto. Sunttiventtiili (lisävaruste) Sunttiventtiiliä ohjataan automatiikan avulla niin, että pattereihin tulee oikean lämpöistä vettä vuodenajasta riippumatta. Vian sattuessa venttiiliä voi ohjata käsin vetämällä moottorissa olevaa säätöpyörää ja vääntämällä sitten myötäpäivään, kun halutaan alentaa lämpötilaa ja vastapäivään, kun lämpötilaa halutaan nostaa. lisää vähennä Tyhjennys Lämpöpumpusta on katkaistava virta ennen tyhjentämistä. Tyhjennysventtiili on laitteessa edestä katsottuna alhaalla vasemmalla lämpöpumpun etupellin takana. Koko järjestelmää tyhjennettäessä on sunttiventtiilin oltava kokonaan auki, toisin sanoen väännettynä vastapäivään ääriasentoonsa. Suljettuun järjestelmään on lisättävä ilmaa.! Älä unohda asettaa sunttiventtiiliä takaisin automaattiasentoon. Käyttökatkos Lämpöpumppu pysäytetään turvakytkimestä. Jos jäätymisriski on olemassa, kattila ja lämmitysjärjestelmä tyhjennetään vedestä. Lämminvesikierukka, johon mahtuu n. 5 litraa vettä, tyhjennetään työntämällä letku kylmävesiliitoksesta ja poistamalla vesi sen jälkeen lappoamalla. 100 CTC GSi 12

101 Asennus 15. Vianetsintä/toimenpiteet Lämpöpumppu on suunniteltu luotettavaksi, mukavan helppokäyttöiseksi ja pitkäikäiseksi. Seuraavassa on neuvoja mahdollisten toimintahäiriöiden varalta. Ota vian ilmaantuessa aina yhteys laitteen asentajaan. Mikäli asentaja toteaa vian johtuvan materiaali- tai valmistusvirheestä, hän ottaa silloin yhteyttä meihin vian syyn selvittämiseksi ja korjaamiseksi. Ilmoita aina laitteen valmistusnumero. LKV Monet haluavat saada täyden hyödyn lämpöpumpun alhaisista käyttökuluista. Ohjausjärjestelmässä on kolme lämpimän käyttöveden lämpötasoa. Suosittelemme aloittamista alimmalta tasolta, ja jos lämmin vesi ei riitä, siirtymistä seuraavalle tasolle. Suosittelemme myös ajoitettujen LKV-mallien käyttämistä. Varmista ettei huonokuntoinen sekoitusventtiili tai suihkusekoittaja vaikuta lämpimän veden lämpötilaan. Lämmitysjärjestelmä Huoneanturi, joka tulisi aina asentaa, pitää huoneen lämpötilan tasaisena. Jotta huoneanturi voisi antaa ohjausjärjestelmälle oikeaa tietoa, on pattereiden termostaattien oltava aina kokonaan auki siinä tilassa, mihin huoneanturi on sijoitettu. Hyvin toimivalla lämmitysjärjestelmällä on suuri merkitys lämpöpumpun käytössä, ja se vaikuttaa energiasäästöihin. Säädöt on aina tehtävä järjestelmään pattereiden termostaattien ollessa kokonaan auki. Jos asetettua huonelämpötilaa ei saavuteta, tarkista että: Lämmitysjärjestelmä on oikein säädetty ja hyvässä toimintakunnossa. Pattereiden termostaatit ovat auki ja patterit tasaisen lämpimät. Tunnustele patterin koko pinta-ala. Ilmaa patterit. Lämpöpumpun taloudellinen käyttö edellyttää, että lämmitysjärjestelmä toimii hyvin. Muuten ei voida saavuttaa hyviä säästöjä. Lämpöpumppu on käynnissä eikä näytöllä ole vikailmoituksia. Sähkötehoa on asennettu tarpeeksi. Lisää tarvittaessa. Tarkista myös, että sähkötehoa ei rajoita talon liian suuri sähkönkulutus (kuormitusvahti). Laitetta ei ole asetettu tilaan Maks. sallittu menoveden lämpötila liian matalalla arvolla. "Menoveden lämpö, kun ulkolämpötila on -15 C" on asetettu riittävän korkeaksi. Nosta arvoa tarvittaessa, lisätietoja tästä ja lämpökäyristä on luvussa Talon lämpökäyrä. Tarkista kuitenkin aina ensin muut kohdat. Lämpötilan pudotusta ei ole virheellisesti säädetty. Katso Asetukset > Lämmityspiiri.! Vältä valuttamasta lämmintä vettä täydellä teholla. Kun valutat vettä hieman hitaammin, saat lämpimämpää vettä.! Vältä huoneanturin sijoittamista portaikon lähelle, koska ilma kiertää siellä epätasaisesti.! Jos rakennuksen yläkerran lämpöpattereissa ei ole termostaatteja, niiden asentaminen voi olla tarpeen. Jos lämpö ei ole tasainen, tarkista että: Huoneanturin sijainti huoneessa on oikea. Pattereiden termostaatit eivät häiritse huoneanturin toimintaa. Mitkään muut lämmönlähteet/kylmän lähteet eivät häiritse huoneanturin toimintaa. CTC GSi

102 Asennus Kuormitusvahti Lämpöpumpussa on sisäänrakennettu kuormitusvahti. Jos sen yhteyteen asennetaan virrantunnistin, se valvoo jatkuvasti, että talon pääsulakkeet eivät ylikuormitu. Jos niin tapahtuu, lämpöpumpun sähköyksikkö kytkeytyy pois päältä Jos esim. 1-vaiheinen lohkolämmitin, liesi, pesukone tai kuivausrumpu on toiminnassa ja lämmöntarve on samanaikaisesti suuri, lämpöpumpun toiminta voi olla rajoittunutta. Tällöin voi käydä niin ettei lämpöä eikä lämmintä vettä saada riittävästi. Jos lämpöpumpun toiminta on rajoitettu, näytöllä näkyy esimerkiksi teksti "Suuri virrankulutus, rajoitettu sähköteho (X A)". Keskustele sähköasentajan kanssa, onko sulakkeen koko oikea ja ovatko talon kolme vaihetta tasaisesti kuormitettuja. Kallio-/maakierukka Kylmäpuolella voi esiintyä häiriöitä, jos kallio-/maakierukkaa ei ole asennettu oikein, jos se ei ole kunnolla ilmattu, siinä on liian vähän jäätymisenestoainetta tai sen mitoitus on riittämätön. Heikko tai riittämätön kierto voi johtaa siihen, että lämpöpumppu antaa hälytyksen Matala höyrystys. Jos tulevan ja lähtevän lämpötilan välinen ero on liian suuri, laite hälyttää ja näytöllä näkyy teksti Alhainen liuosvirtaus. Todennäköinen syy on, että liuoskiertoon on jäänyt ilmaa. Ilmaa huolellisesti, joissakin tapauksissa jopa vuorokauden ajan. Tarkista myös kallio-/maapiirin suodatin, katso myös liuosjärjestelmän liitännät Kuittaa näytön hälytys Matala höyrystys. Anna ammattilaisen tutkia vika ja korjata se, jos toimintahäiriöt toistuvat. Jos näytöllä on teksti Alhainen liuosvirtaus, kallio-/maakierukka voi olla alimitoitettu tai anturi on viallinen. Tarkista liuoskierron lämpötila valikosta Nykyiset käyttötiedot. Jos tuleva lämpötila on käytön aikana alle 5 C, anna ammattilaisen tutkia liuoskierto. Ilmaongelmat Jos lämpöpumpusta kuuluu soliseva ääni, varmista, että se on ilmattu asianmukaisesti. Lisää tarvittaessa vettä niin, että oikea paine saavutetaan. Jos ongelma ei poistu, ota yhteyttä asiantuntijaan. Jyrinä syöttövettä suljettaessa Talon putkista ja lämpöpumpusta voi joskus kuulua sivuääniä, jotka johtuvat paineiskusta virtauksen äkisti pysähtyessä. Kyseessä ei ole laitevika, vaan ääni voi ilmaantua, kun käytetään vanhemman mallisia sekoittimia, uudemmat sekoittimet sulkeutuvat usein pehmeästi. Äkkiä sulkeutuvista astian- ja pyykinpesukoneista lähtevästä jyrinästä voi päästä eroon paineiskun tasaajalla. Paineiskun tasaaja voi olla vaihtoehto myös pehmeästi sulkeutuville käyttövesihanoille.! Muista, että myös lämpöpatterit voivat tarvita ilmausta. Moottorin suoja Lämpöpumppu valvoo jatkuvasti kompressorin käyttövirtaa ja laite hälyttää, jos kompressori käyttää epätavallisen paljon energiaa. Vikatilanteissa näytöllä näkyy teksti Moottorinsuoja, korkea virta. 102 CTC GSi 12

103 Asennus Syy ongelmaan voi olla joku seuraavista: Vaihe- tai verkkovika. Tarkista sulakkeet, jotka ovat vian yleisin syy. Kompressori on ylikuormitettu. Kutsu huoltoteknikko. Kompressori on viallinen. Kutsu huoltoteknikko. Liian heikko kierto jäähdytyspiirin ja kattilan välillä. Tarkista latauspumppu (vasemmanpuoleinen pumppu). Lämpö liuospiirissä on epätavallisen korkea. Kutsu huoltoteknikko Ilmoitustekstit Ilmoitustekstit näkyvät näytössä tapauksen mukaan, ja niiden tarkoituksena on ilmoittaa eri toimintatiloista. Käynnistysviive Käynnistysviive Kompressori ei saa käynnistyä liian nopeasti sen jälkeen, kun se on kerran pysähtynyt. Tavallisesti viive on kymmenen minuuttia. Lämpö pois, lämmitysjärjestelmä Osoittaa, että laite on Kesäkäytössä ja lämpöä ei tarvita, vain lämmintä käyttövettä. Etäohjaus Osoittaa, että ohikytkentä on aktiivinen. Ohikytkentä on sähköntoimittajan asentama varustus, jolla sähköä kuluttava laite voidaan hetkeksi kytkeä pois. Kompressori ja sähköteho sulkeutuvat, kun ohikytkentä on aktiivisena. Suuri virrankulutus Talon pääsulakkeet ylikuormittuvat esim. useiden samanaikaisesti toiminnassa olevien paljon virtaa kuluttavien sähkölaitteiden takia. Laitteen sähkövastuksien tehoja rajoitetaan. Tariffi, LP pois Osoittaa, että tariffi on sulkenut lämpöpumpun. Tariffi, sähkö pois Osoittaa, että tariffi on sulkenut sähkövastuksen. Kompressori estetty Kompressori on suljettu esimerkiksi siksi, että keräyspiirin porausta tai kaivuuta ei ole vielä suoritettu. Laite toimitetaan kompressori suljettuna. Valinta suoritetaan valikossa Edistyneempi/Asetukset/Lämpöpumppu. Lämmitys., EXT, piiri 1 Kauko-ohjauksella valitaan, kuuluuko lämmityksen olla käytössä vai ei. Jos lämmitys on suljettu, näytössä näkyy myös tieto Lämpö pois, lämmitysjärjestelmä 1/2 Smart: Halpasähkö/ylikapasiteettia/Estetty Smart Grid käyttää laitetta ulkopuolelta. Katso myös Määrittele järjest / Kauko-ohjaus Smart Grid. CTC GSi

104 Asennus 15.2 Hälytystekstit Hälytys: Väärä kompressorin vaihejärjestys Häly kuittaus Jos esimerkiksi anturissa on vika, se aiheuttaa hälytyksen. Näytölle tulee teksti, jossa kerrotaan viasta. Hälytys kuitataan painamalla näytön painiketta Hälytyksen kuittaus. Jos hälytyksiä on useita, tämä näytetään jokaisen jälkeen. Jäljellä olevaa vikaa ei voida kuitata ilman että ensimmäinen on ratkaistu. Tietyt hälytykset kuittaantuvat automaattisesti vian hävittyä. Hälytysteksti Väärä kompressorin vaihejärjestys Hälytys anturi Moottorinsuoja kompressori Pressostaatti korkeapaine Matala liuoslämpö Korkea liuoslämpö Alhainen liuosvirtaus Kuvaus Laitteen kompressorin moottorin on pyörittävä oikeaan suuntaan. Laite tarkistaa, että vaiheet on kytketty oikein, muussa tapauksessa se antaa hälytyksen. Silloin on laitteen kaksi vaihetta vaihdettava keskenään. Laitteeseen tuleva jännite on katkaistava ennen tämän vian korjaamista. Vika esiintyy tavallisesti vain asennuksen yhteydessä. Anturissa oleva vika tai kytkemätön tai oikosulkuun joutunut anturi aiheuttaa hälytyksen, samoin anturin toiminta-alueen ylittävä mittausarvo. Jos kyseessä on järjestelmän toiminnan kannalta tärkeä anturi, kompressori pysähtyy. Silloin uudelleenkäynnistys on tehtävä käsin toimenpiteen jälkeen. Seuraavien anturien kohdalla hälytys kuittautuu automaattisesti uudelleenkäynnistyksen jälkeen: Anturi ylempi säiliö (B5), anturi ULL-säiliö (B47), anturi menovesi 1 (B1), anturi menovesi 2 (B2), anturi ulkotila (B15), anturi huone 1 (B11), anturi huone 2 (B12), anturi liuos ulos, anturi liuos sisään, anturi LP sisään, anturi LP ulos, anturi kuumakaasu, anturi imukaasu, anturi korkeapaine, anturi matalapaine. Kompressoriin on havaittu tulevan korkea/matala virtaus. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan. Kylmäainejärjestelmän korkeapainevahti on lauennut. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan. Porausreiästä/maakierukasta tulevan kylmäaineen (liuoksen) lämpötila on liian matala. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan kylmäpuolen mitoituksen tarkistusta varten. Porausreiästä/maapiiristä tulevan kylmäaineen (liuoksen) lämpötila on liian korkea. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan lämmönlähteen tarkistamiseksi. Pitkäaikainen kylmäaineen liian korkea lämpötila voi vahingoittaa kompressoria. Alhainen liuosvirtaus johtuu usein keruujärjestelmässä olevasta ilmasta, joka on tavallista varsinkin heti asennuksen jälkeen. Liian pitkät kerääjät saattavat myös olla syynä. Tarkista myös, että liuospumpun nopeus on 3. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Tarkista myös asennettu liuossuodatin. Jos vika toistuu, ota yhteys asentajaan. 104 CTC GSi 12

105 Asennus Hälytysteksti Max termostaatti Kommunikaatiovika relekortti, Kommunikaatiovika LP, Kommunikaatiovika moottorinsuoja Sulake Kuvaus Jos kattila on ollut varastoituna hyvin kylmässä, rajoitintermostaatti on saattanut laueta. Toiminto voidaan palauttaa painamalla etupellin takana olevan sähkörasian palautuspainiketta. Varmista aina asennuksen yhteydessä, että rajoitintermostaatti ei ole lauennut. Teksti näytetään, jos näyttökortti ei voi kommunikoida relekortin kanssa. Teksti näytetään, jos näyttökortti ei voi kommunikoida LP-ohjauskortin kanssa. Teksti näytetään, jos LP-ohjauskortti ei voi kommunikoida moottorinsuojan kanssa. Tekstinä näkyy silloin: Sulake on lauennut. Korkea kompressorin lämpö Matala höyrystys Korkea höyrystys Matala imukaasu paisuntaventtiili Matala höyrystys paisuntaventtiili Korkea höyrystys paisuntaventtiili Matala tulistus paisuntaventtiili EVO pois Teksti näkyy, kun kompressorin lämpötila on korkea. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan. Teksti näkyy, kun höyrystyslämpötila on matala. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan. Teksti näkyy, kun höyrystyslämpötila on korkea. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan. Teksti näkyy, kun imukaasun lämpötila on matala. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan. Teksti näkyy, kun paisuntaventtiilin höyrystyslämpötila on matala. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan. Teksti näkyy, kun paisuntaventtiilin höyrystyslämpötila on korkea. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan. Teksti näytetään paisuntaventtiilin matalan tulistuslämpötilan yhteydessä. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan. Teksti näkyy, kun paisuntaventtiilin ohjauksessa tapahtuu virhe Vaihe puuttuu Teksti näkyy, kun vaihe jää pois. Kompressorin tyyppi? Teksti näkyy, jos kompressorityyppiä koskeva tieto puuttuu. Hälytys lämpöpumppu Teksti näkyy, jos lämpöpumppu on hälytystilassa. Ohjain Ohjain:Offline Ohjainvirhe. Paina kuittauspainiketta ja seuraa, laukeaako hälytys uudelleen. Jos vika toistuu, ota yhteys asentajaan ja ilmoita mahdollinen vikakoodin numero. Kommunikaatiovika. Lämpöpumpun sähkökotelo ja ohjain eivät ole yhteydessä toisiinsa. CTC GSi

106 Försäkran om överensstämmelse Déclaration de conformité Declaration of conformity Konformitätserklärung Vaatimustenmukaisuusvakuutus Enertech AB Box 313 S LJUNGBY försäkrar under eget ansvar att produkten, confi rme sous sa responsabilité exclusive que le produit, declare under our sole responsibility that the product, erklären in alleiniger Verantwortung, dass das Produkt, GSi 12 som omfattas av denna försäkran är i överensstämmelse med följande direktiv, auquel cette déclaration se rapporte est en conformité avec les exigences des normes suivantes, to which this declaration relates is in conformity with requirements of the following directive, auf das sich diese Erklärung bezieht, konform ist mit den Anforderungen der Richtlinie, EC directive on: Pressure Equipment Directive 97/23/EC, Module A Electromagnetic Compatibility (EMC)EN2004/108/EC Low Voltage Directive (LVD) EN2006/95/EC Överensstämmelsen är kontrollerad i enlighet med följande EN-standarder, La conformité a été contrôlée conformément aux normes EN, The conformity was checked in accordance with the following EN-standards, Die Konformität wurde überprüft nach den EN-normen, EN : 2002, A1:2005, A2:2006, A11:2004, A12:2006, A13:2009, A14:2010, A15:2011. EN :2003, A1:2005, A2:2009 EN :2003, A2:2009, A11:2004, A12:2005, A13:2012 EN62233:2008 EN :2007, A1:2009, A2:2011 EN :1997, A1:2001, A2:2008 EN :2011, -11:2000 EN , -3, -4, -5, -6, -11 Ljungby Joachim Carlsson Technical Manager
