1 VX750 LCD Display User Guide Guide de l utilisateur Bedienungsanleitung Guía del usuario Guida dell'utente Guia do usuário Användarhandbok Käyttöopas Jmdh\h^kl\hihevah\Zl_ey,QVWUXNFMDREVáXJL Full 17.0" Diagonal Viewable Screen

2 Sisällysluettelo Aluksi Tuotteen rekisteröinti...2 Muistiin merkittävät tiedot...2 Pakkauksen sisältö...3 Varotoimet...3 Pika-asennus...4 Seinäasennus (lisävaruste)...5 LCD Display käyttö Muut tiedot Liite Ajastustilan määrittäminen...6 OSD- ja Power Button Lock -tilat...6 Näytön kuvan säätäminen...7 Päävalikon (Main Menu) säätimet...9 Tekniset tiedot...13 Vianmääritys...14 Asiakastuki...15 LCD Display puhdistus...16 Rajoitettu takuu...17 Turvaohjeet...18 Yhdysvaltoja koskevat yhteensopivuustiedot...19 CE-vastaavuus Europassa /22/03 A ViewSonic VX750 1

3 Copyright ViewSonic Corporation, Kaikki oikeudet pidätetään. Macintosh ja Power Macintosh ovat Apple Computer, Inc:n rekisteröityjä tavaramerkkejä. Microsoft, Windows, Windows NT ja Windows-logo ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. ViewSonic, kolmen linnun logo, OnView, ViewMatch ja ViewMeter ovat ViewSonic Corporationin rekisteröityjä tavaramerkkejä. VESA on Video Electronics Standards Associationin rekisteröity tavaramerkki. DPMS ja DDC ovat VESAn tavaramerkkejä. ENERGY STAR on U.S. Environmental Protection Agencyn, EPAn (Yhdysvaltain ympäristönsuojeluviraston) rekisteröity tavaramerkki. ENERGY STAR -partnerina ViewSonic Corporation on määrittänyt tämän tuotteen täyttävän ENERGY STAR -suuntaviivat energian säästämisestä. Vastuuvapautuslauseke: ViewSonic Corporation ei ole vastuussa tämän asiakirjan sisältämistä teknisistä tai kirjallisista virheistä tai puutteellisuuksista; eikä satunnaisista tai seurannaisista vahingoista, jotka aiheutuvat tämän materiaalin toimittamisesta; tai tämän tuotteen käytöstä tai toimivuudesta aiheutuvista vahingoista. Jatkuvan tuotekehittelyn nimissä ViewSonic Corporation pidättää itselleen oikeuden muuttaa tuotteen teknisiä tietoja siitä ilmoittamatta. Tämän asiakirjan tietoja voidaan muuttaa ilman erillistä ilmoitusta. Mitään tämän asiakirjan osaa ei saa kopioida, jäljentää tai lähettää millään keinoin mihinkään tarkoitukseen ilman ViewSonic Corporationilta ennalta saatua kirjallista lupaa. Tuotteen rekisteröinti Rekisteröi tuote tulevaisuuden varalta ja tuotetta koskevien lisätietojen saamiseksi Internetosoitteessa ViewSonic Wizard CD-levyltä voit myös tulostaa rekisteröintilomakkeen, jonka voit lähettää postissa tai faksilla ViewSonicille. Muistiin merkittävät tiedot Tuotenimi: Mallinumero: Asiakirjanumero: Sarjanumero: Ostopäivä: ViewSonic VX750 VLCDS W A-CD-VX750-1 Tuotteen poistaminen käytöstä sen käyttöiän lopussa ViewSonic pitää ympäristönsuojelua tärkeänä. Poista tämä tuote asianmukaisesti käytöstä sen käyttöiän lopussa. Paikallinen jätehuoltolaitos voi antaa tietoja asianmukaisesta tuotteen käytöstä poistamisesta. ViewSonic VX750 2

4 Aluksi Onneksi olkoon ViewSonic LCD-näytön hankinnan johdosta! Tärkeää! Säilytä alkuperäinen laatikko ja pakkausmateriaali myöhempää tarvetta varten. HUOMAUTUS: Sana Windows tarkoittaa Microsoft Windows 95-, 98-, NT-, XP-, ja Me (Millennium) -käyttöjärjestelmiä. Pakkauksen sisältö TÄRKEÄÄ: Säilytä kaikki pakkausmateriaalit. LCD-näytön tuotepakkauksen sisältö: LCD-näyttö Virtajohdot Audiokaapeli Näyttökaapeli (VGA) AC/DC-muuntaja ViewSonic Wizard CD-levy HUOMAUTUS: CD-levyn pakkaus sisältää pikaoppaan ja CD-levyllä on käyttöoppaan PDF-tiedostot ja INF/ICM-näytön optimointitiedostot. INFtiedostot varmistavat yhteensopivuuden Windows-käyttöjärjestelmien kanssa ja ICM-tiedosto (Image Color Matching) varmistaa näytön värien tarkkuuden. ViewSonic suosittelee molempien tiedostojen asentamista. Varotoimet Istu vähintään 45 cm:n etäisyydellä LCDnäytöstä. Vältä koskettamasta näyttöä. Ihosta lähtevä rasva on vaikea poistaa. Älä koskaan irrota takakantta. LCDnäytössä on korkeajännitteisiä osia. Niiden koskettaminen voi aiheuttaa vakavan loukkaantumisen. Älä altista LCD-näyttöä suoralle auringonvalolle tai muulle lämmönlähteelle. LCD-näytön on oltava suunnattuna pois suorasta auringonvalosta häikäisyn estämiseksi. Käsittele LCD-näyttöä varovasti, kun siirrät sitä. Sijoita LCD-näyttö hyvin ilmastoituun tilaan. Älä aseta LCD-näytön päälle mitään esineitä, jotka voivat estää lämmön haihtumisen. Varmista, että LCD-näytön ympärillä oleva alue on puhdas ja kuiva. Älä aseta raskaita esineitä LCD-näytön, näyttökaapelin tai virtakaapelin päälle. Jos näytöstä tulee savua, epätavallisia ääniä tai outoa hajua, katkaise heti virta LCDnäytöstä ja soita jälleenmyyjälle tai ViewSonicille. LCD-näytön käytön jatkaminen näissä olosuhteissa on vaarallista. ViewSonic VX750 3

5 Pika-asennus Lisävarusteet: Katso seinäasennusohjeita tämän käyttöoppaan sivulta 5. 1 Yhdistä virtajohto ja tasavirta-/ vaihtovirtamuuntaja 2 Kytke näyttökaapel Varmista, että sekä LCD-näytön että tietokoneen virta on kytketty POIS PÄÄLTÄ. Kytke näyttökaapeli LCD-näytöstä tietokoneeseen. Macintosh: G3:a vanhempien mallien kanssa on käytettävä Macintosh-sovitinta. Liitä sovitin tietokoneeseen ja kytke näyttökaapeli sovittimeen. Voit tilata ViewSonicin Macintosh-sovittimen ViewSonicin asiakastuesta. 3 Kytke virta LCD-näyttöön ja tietokoneeseen Kytke virta ensin LCD-näyttöön ja sitten tietokoneeseen. Tämä järjestys (LCD ennen tietokonetta) on tärkeä. HUOMAUTUS: Tässä vaiheessa Windows 95:n, 98:n tai 2000:n käyttäjät voivat saada viestin, jossa pyydetään asentamaan INF-tiedosto. Tiedosto on CD-levyllä. 4 Aseta ViewSonic Wizard -CD-levy tietokoneen CD-asemaan Noudata näyttöön tulevia ohjeita. Jos tietokoneessasi ei ole CD-asemaa, katso ohjeita kohdasta Asiakastuki. (1) Odota, kunnes CD-levy käynnistyy automaattisesti. D-SUB DVI-D DC IN HUOMAUTUS: Jos CD-levy ei käynnisty automaattisesti: kaksoisnapsauta CD-levyn kuvaketta Windowsin Resurssienhallinnassa ja kaksoisnapsauta viewsonic.exe. (2) Noudata näyttöön tulevia ohjeita. 5 Äänilaitteiden asennus (valinnainen) Kaiuttimet Liitä audiokaapeli (vihertävän värinen) tietokoneen äänikortin AUDIO OUT -porttiin ja sitten LCD-näytön AUDIO IN -porttiin (katso alla olevaa kuvaa). Kuulokkeet Kytke kuulokkeet alla näytettyyn kuulokejakkiin. 6 Windows-käyttäjät: Aseta näyttötila (resoluutio ja virkistystaajuus) Esimerkiksi: 1280 x 60 Hz. Katso grafiikkakortin käyttöoppaasta ohjeita resoluution ja virkistystaajuuden muuttamisesta. Asennus on nyt valmis. Nauti uudesta ViewSonicin LCD-näytöstäsi. Valmistaudu tuleviin asiakastukitarpeisiin: tulosta käyttöopas ja kirjoita sarjanumero kohtaan Rekisteritiedot sivulle 2. (Katso numero LCD-näytön takaosasta). Jos haluat rekisteröidä tuotteen Internetissä, mene alueesi ViewSonic-sivustolle. Katso oppaan sisältämää asiakastukitaulukkoa. ViewSonic Wizard CD-levyltä voi tulostaa rekisteröintilomakkeen, jonka voi joko postittaa tai lähettää faksilla ViewSoniciin. Audio IN Audio OUT Kuulokejakki Vaihtovirta-/ tasavirtamuuntaja ja virtajohto Vaihtovirtal hde (sein pistorasia) Tietokoneen virtajohto ViewSonic VX750 4

6 Seinäasennus (lisävaruste) Saat seinäasennussarjan ottamalla yhteyttä ViewSoniciin tai paikalliseen jälleenmyyjään. Noudata perusasennussarjan mukana tulevia ohjeita. Jos haluat muuttaa LCD-näytön pöytäasenteisesta seinäasenteiseksi, noudata seuraavia ohjeita: Neljä ruuvinaukkoa 1 Kytke virta pois päältä. 2 Aseta LCD-näyttö ruutu alaspäin pyyhkeen tai huovan päälle. Huomaa neljä ruuvinreikää seinäasennusta varten pohjassa. 3 Kiinnitä VESA-yhteensopivan seinäasennussarjan asennuskannake (etäisyys 100 mm x 100 mm). 4 Kiinnitä LCD-näyttö seinään seinäasennussarjan ohjeita noudattaen. ViewSonic VX750 5

7 LCD Display käyttö Ajastustilan määrittäminen Ajastustilan määrittäminen on tärkeää, jotta saadaan paras mahdollinen näytön kuva ja minimoidaan silmien rasitusta. Ajastustilassa on tarkkuus (esimerkiksi 1024 x 768) ja virkistystaajuus (tai kenttätaajuus; esimerkiksi 60 Hz). Kun ajastustila on määritetty, säädä näytön kuvaa OnView -säätimillä. Saat parhaan kuvan laadun asettamalla LCD display ajastustilaksi: VESA 1280 x 60 Hz. Määritä ajastustila seuraavasti: 1 Määritä tarkkuus: Aseta tarkkuus napsauttamalla hiiren kakkospainikkeella Windowsin työpöydällä > Ominaisuudet > Asetukset > määritä tarkkuus. 2 Määritä virkistystaajuus: Katso ohjeita grafiikkakortin käyttöoppaasta. VAROITUS: Tietokoneen grafiikkakorttia ei saa asettaa 75 Hz:n enimmäisvirkistystaajuutta korkeammaksi, koska se voi vahingoittaa LCD display pysyvästi. OSD- ja Power Button Lock -tilat OSD Lock (OSD- eli näytön kuvan lukitus) Tämä tila lukitsee kaikki nykyiset säädinasetukset ja estää pääsyn asetusvalikoihin siihen asti, kunnes tilan lukitus poistetaan. OSD Lock (näytön kuvan lukitus): Paina ja pidä alhaalla painiketta [1] ja ylänuolta s 10 sekunnin ajan. Jos jotain painiketta painetaan, OSD Locked (OSD lukittu) -sanoma tulee esiin 5 sekunnin ajaksi. OSD Unlock (näytön kuvan lukituksen poisto): Paina ja pidä alhaalla painiketta [1] ja ylänuolta s taas 10 sekunnin ajan. Power Button Lock (virtapainikkeen lukitus) Tämä tila lukitsee LCD display virtapainikkeen PÄÄLLÄ-asentoon. Power Button Lock (virtapainikkeen lukitus): Paina ja pidä alhaalla painiketta [1] ja alanuolta t 10 sekunnin ajan. Jos virtapainiketta painetaan, Power Button Locked (virtapainike lukittu)-sanoma tulee näkyviin 5 sekunnin ajaksi. Olipa tämä asetus käytössä tai ei, LCD display tulee virta automaattisesti sähkökatkon jälkeen. Power Button Unlock (virtapainikkeen lukituksen poisto): Paina ja pidä alhaalla painiketta [1] ja alanuolta t uudelleen 10 sekunnin ajan. ViewSonic VX750 6

8 Näytön kuvan säätäminen Etupaneelin painikkeilla voit tuoda esiin ja säätää OnView -asetuksia, jotka näkyvät näytössä. OnView-säätimien selitykset ovat seuraavan sivun ylälaidassa ja määritelmät ovat kohdassa Päävalikon (Main Menu) säätimet sivulla 9. 1 MENU : Tuo esiin päävalikon (Main Menu) tai sulkee asetusnäytön ja tallentaa muutokset. VOL- / VOL+ : Lisää tai vähentää äänenvoimakkuutta. UP / DOWN : Vierittää valikon vaihtoehdot ja säätää näkyvissä olevaa ominaisuutta. Toimii myös pikavalintana kontrastin (Contrast) säätönäyttöön. 2 Enter : Tuo esiin korostetun säätimen asetusnäytön. Toimii myös pikavalintana Auto Image Adjust (kuvan automaattisäädössä). INPUT SELECT : Vaihtaa myös säädinten välillä joissakin näytöissä. Main Menu (päävalikko) OnView-säätimet näkyvissä Virta päällä/ pois Virtavalo Sininen = PALAA Oranssi = virransäästötila ViewSonic VX750 7

9 Näytön kuvan säätäminen: 1 Tuo esille päävalikko (Main Menu) painamalla painiketta [1]. HUOMAUTUS: Kaikki OnView-valikot ja -asetusnäytöt katoavat automaattisesti noin 15 sekunnin kuluttua. Tätä aikaa voidaan säätää käyttäen sivulla 11 kuvattua Setup (asetukset)-valikkoa ja OSD Timeout (näytön kuvan aikakatkaisu) -säädintä. 2 Korosta päävalikosta (Main Menu) säädettävä ominaisuus ja vieritä päävalikkoa ylös ja alas painamalla s tai t. 3 Valitse korostettu säädin painamalla painiketta [2]. Asetusnäyttö tulee näkyviin kuten alla näkyvässä esimerkissä. Contrast 1:EXIT 2: Brightness Ruudun alarivi kertoo mitä voit tehdä seuraavaksi: Valitse Exit (lopeta) tai Select (valitse) korostettu säädin. 4 Säädä asetusta painamalla ylänuoli- (s) tai alanuolipainiketta (t). 5 Tallenna säädöt ja sulje valikko painamalla painiketta [1] kahdesti. Seuraava vinkki voi auttaa näytön optimoinnissa: Säädä tietokoneen grafiikkakortti siten, että se tuottaa LCD display 1280 x 60 Hz:n videosignaalin. (Katso virkistystaajuuden muuttamista koskevia ohjeita grafiikkakortin käyttöoppaasta.) Voit tarvittaessa säätää H. POSITION- ja V. POSITION -asetuksia hieman, kunnes näytön kuva on kokonaan näkyvissä. (Näytön ulkolaidassa olevan mustan reunuksen tulisi tuskin koskettaa LCD display valaistua, aktiivista aluetta.) ViewSonic VX750 8

10 Päävalikon (Main Menu) säätimet Säädä alla kuvattuja valikon kohteita käyttämällä ylös- ja alaspainikkeita s ja t. Säädin Selitys Auto Image Adjust (Automaattinen säätö) säätää automaattisesti videosignaalin koon, keskityksen ja hienosäädön, jotta aaltoilua ja vääristymiä esiintyisi mahdollisimman vähän. Terävöitä kuvaa painamalla painiketta [2]. HUOMAUTUS: Auto Adjust -kuvan automaattisäätö toimii useimpien yleisimpien näytönohjainten kanssa. Jos tämä ominaisuus ei toimi sinun LCD display, niin laske näytön virkistystaajuutta 60 Hz:iin ja aseta tarkkuus esimääritettyyn arvoonsa. Contrast (kontrasti) säätää kuvan taustan (mustan tason) ja edustan (valkoisen tason) välistä eroa. Brightness (kirkkaus) säätää näytön kuvan taustan mustan tason. Color Adjust (värin säätö) tarjoaa useita värivaihtoehtoja: esimääritettyjä värilämpötiloja ja käyttäjän värin (User), jonka avulla voit säätää punaista (R), vihreää (G) ja sinistä (B). Tehtaan asetus tälle tuotteelle on 6500K (6500 kelvin). srgb srgb stä on nopeasti muodostumassa alan standardi värinhallinnassa, ja monet uusimmat sovellukset tukevat sitä. Tämän asetuksen käyttöönotto mahdollistaa tarkemmat alkuperäisiä värejä vastaavat nestekidenäytön värit. srgbasetuksen käyttöönotto poistaa käytöstä kontrastin ja kirkkauden säädöt. 9300K Lisää sinistä näytön kuvaan viileämpisävyisen valkoisen saamiseksi (käytetään useimpien toimistotilojen loistevalaistuksessa). 6500K Lisää punaista näytön kuvaan lämpimämmän valkoisen ja syvemmän punaisen saamiseksi. Oletusasetus. 5400K - Lisää vihreää näyttökuvaan luoden tummemman värin. ViewSonic VX750 9

11 Säädin Selitys User (käyttäjän) Yksilölliset säädöt punaista, vihreää ja sinistä varten. 1 Valitse väri (R, G tai B) painamalla painiketta [2]. 2 Säädä valittua väriä painamalla s tai t. 3 Kun olet tehnyt kaikki värisäädöt, paina painiketta [1] kahdesti. Tärkeää! Jos valitset RECALL (palauta) päävalikosta, kun tuote on esiasetetussa näyttötilassa, värit palaavat tehdasoletuksiin (6500K). Input Select (signaalin valinta) -säädön avulla voit vaihtaa analogisen ja digitaalisen signaalin välillä. i Information (tiedot) näyttää tietokoneesi grafiikkakortilta tulevan ajastustilan (videosignaalin tulon). Katso tarkkuuden ja virkistystaajuuden (kenttätaajuuden) muuttamista koskevia ohjeita grafiikkakortin käyttöoppaasta. VESA 1280 x 60 Hz (suositus) tarkoittaa, että tarkkuus on 1280 x 1024 ja virkistystaajuus on 60 Hz. Manual Image Adjust (kuvansäätö) Kuvansäädön asetukset ovat selitettyinä alla: ViewSonic VX750 10

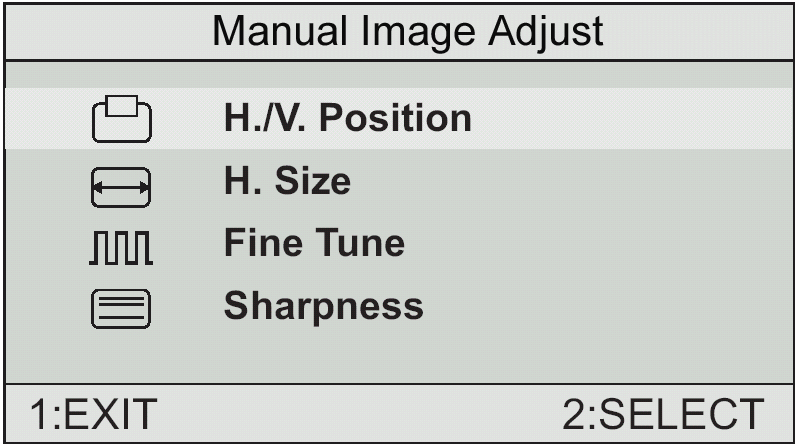

12 Säädin Selitys H./V. Position (sijainti vaaka-/pystysuunnassa) säätää näytön kuvaa vaaka- ja pystysuunnassa. Voit vaihtaa vaaka- ja pystysuunnan välillä painamalla painiketta [2]. Vaakasuunta siirtää näytön kuvaa vasemmalle tai oikealle. Pystysuunta siirtää näytön kuvaa ylös ja alas. H. Size (vaakakoko) säätää näytön kuvan leveyttä. HUOMAUTUS: Vertical size (pystykoko) säätyy automaattisesti LCD display. Fine Tune (hienosäätö) tarkentaa kuvaa kohdistamalla tekstin ja/tai grafiikan merkit. HUOMAUTUS: Koita Auto Adjust (Automaattinen säätö) -toimintoa (katso sivu 9) ennen kuin käytät Fine Tune (hienosäätö) -säädintä. Sharpness (terävyys) säätää näytön kuvan selkeyttä ja tarkennusta.? Setup Menu (asetukset-valikko) tuo esiin seuraavan valikon. Setup Menu -valikon (asetukset-valikon) säätimet selvitetään alla. Language Select (Kielen valinta) valitsee kielen valikoille ja asetusnäytöille. Resolution Notice (tarkkuusilmoitus) neuvoo ihanteellisen tarkkuuden. ViewSonic VX750 11

13 Säädin OSD Selitys OSD Position (näytön kuvan sijainti) siirtää näytössä olevia näyttövalikoita ja asetusnäyttöjä. OSD Timeout (näytön kuvan aikakatkaisu) määrittää, kuinka kauan näyttökuva on esillä. Jos asetuksena on esimerkiksi 15 sekuntia, näytön kuva katoaa, jos säädintä ei paineta 15 sekunnin kuluessa. OSD OSD Background (näytön kuvan tausta) sallii näyttökuvan taustan käyttöön ottamisen ja käytöstä poistamisen. Tämä tarkoittaa, että vaikka valitset asetuksia OSDasetusnäytöiltä, voit myös katsella avoimia ohjelmistosovelluksia tai Windowsin työpöytää. Memory Recall (muistista palautus) palauttaa säädöt alkuperäisiin tehdasasetuksiin, jos näyttö toimii tässä käyttöoppaassa mainitussa tehdasasetteisessa ajastustilassa. ViewSonic VX750 12

14 Muut tiedot Tekniset tiedot LCD Paneelin kallistus Tulosignaali Video Sync RGB analoginen (0,7/1,0 Vp-p, 75 ohmia) Erillinen Sync, f h : khz, f v : Hz Yhteensopivuus Tarkkuus PC Macintosh 1 Suositus ja tuettu Korkeintaan 1280 x 1024 lomittamaton Power Macintosh korkeintaan 1152 x 870 Virta Jännite V:n vaihtovirta, 50/60 Hz (automaattikytkin), 1,2A Näyttöalue Täysi pyyhkäisy 337,9 mm (V) x 270,3 mm (P) 13,3 tuumaa (V) x 10,6 tuumaa (P) Käyttöolosuhteet Varastointiolosuhteet Lämpötila Kosteus Korkeus merenpinnasta Lämpötila Kosteus Korkeus merenpinnasta C ( F) % (ei tiivistymistä) korkeintaan metriin saakka ( jalkaan) C ( F) % (ei tiivistymistä) korkeintaan metriin saakka ( jalkaan) Mitat Fyysiset 501,99 mm (L) x 405,3 mm (K) x 194,89 mm (S) 19,76 tuumaa (L) x 15,96 tuumaa (K) x 7,67 tuumaa (S) Paino Netto 5,6 kg (12,35 naulaa) Määräykset Tyyppi Värisuodatin Lasipinta 17 tuumainen (17 tuuman diagonaalinen katselualue), TFT (Thin Film Transistor), Active Matrix XGA LCD, 0,264 mm:n kuvapisteväli RGB pystyraita Heijastuksen esto +20, x 60, 75 Hz 640 x 60, 75, 66.7 Hz 720 x 70 Hz 800 x 60, 75 Hz 832 x 75 Hz 1024 x 60, 75 Hz 1152 x 75 Hz UL, FCC-B, ENERGY STAR, CE, MPRII, IC-B, NOM, C-UL, TCO'99, TUV/GS, EPA, VCCI, BSMI, CB, ISO , Gost-R, PSB(S-Mark), PCT (BZ02), C-Tick, PCBC,EMI/B, ENERGY, Taiwan Green Mark, CCC Virransäästötilat Käytössä Normaali (sininen merkkivalo) Aktiivisesti pois käytöstä < 1 W (oranssi merkkivalo) Tehtaassa määritetyt ajastustilat (määrityksessä käytetty: VESA 1280 x 60 Hz) Varoitus: Tietokoneen grafiikkakorttia ei saa asettaa näitä enimmäisvirkistystaajuuksia korkeammaksi, koska se voi vahingoittaa LCD display-näyttöä pysyvästi. 1 G3:a vanhemmissa Macintosh-malleissa tarvitaan ViewSonicin Macintosh-sovitin. Voit tilata sovittimen ViewSonicilta. ViewSonic VX750 13

15 Vianmääritys Ei virtaa Varmista, että virtapainike (tai kytkin) on kytketty päälle. Varmista, että A/C virtajohto on kunnolla kiinni katselupaneelissa. Tarkista, että pistorasiassa on oikea jännite kytkemällä toinen sähkölaite (esim. radio) virtalähteeseen. Virta on päällä, mutta näytössä ei ole kuvaa Varmista, että LCD display-näytön mukana toimitettu näyttökaapeli on tiukasti kiinni näytön lähtöportissa tietokoneen takana. Jos näyttökaapelin toinen pää ei ole pysyvästi kiinni LCD display, kiinnitä se siihen tiukasti. Säädä kirkkautta ja kontrastia. G3:a vanhemmissa Macintosh-malleissa tarvitaan Macintosh-sovitin. Väärät tai epätavalliset värit Jos jokin väreistä (punainen, vihreä tai sininen) puuttuu, tarkista, onko näyttökaapeli kytketty kunnolla. Kaapeliliittimen löystyneet tai katkenneet nastat voivat aiheuttaa huonon yhteyden. Yhdistä LCD display toiseen tietokoneeseen. Jos käytössä on vanhempi grafiikkakortti, ota yhteys ViewSoniciin ja pyydä ei-ddc-sovitin. Säätöpainikkeet eivät toimi Paina vain yhtä kerrallaan. ViewSonic VX750 14

16 Asiakastuki Jos tarvitset teknistä tukea tai tuotepalvelua, katso osoitetietoja alla olevasta taulukosta tai ota yhteyttä jälleenmyyjään. HUOMAUTUS: Tarvitset tuotteen sarjanumeron, kun otat yhteyttä. Maa/alue Web-sivusto P = Puhelin F = Faksi Suomi viewsoniceurope.com Ota yhteys jälleenmyyjään Sähköposti service.eu@ viewsoniceurope.com ViewSonic VX750 15

17 LCD Display puhdistus VARMISTA, ETTÄ LCD DISPLAY ON KATKAISTU VIRTA. ÄLÄ KOSKAAN SUIHKUTA TAI KAADA NESTETTÄ SUORAAN NÄYTÖN TAI SEN KOTELON PÄÄLLE. Puhdista näyttö seuraavasti: 1 Pyyhi näyttö puhtaalla, pehmeällä ja nukkaamattomalla liinalla. Tämä poistaa pölyn ja muut roskat. 2 Jos näyttö ei tule puhtaaksi, kaada pieni määrä lasinpuhdistusainetta, joka ei sisällä ammoniakkia tai alkoholia, puhtaalle, pehmeälle ja nukkaamattomalle liinalle ja pyyhi näyttö liinalla puhtaaksi. Puhdista kotelo seuraavasti: 1 Käytä pehmeää, kuivaa liinaa. 2 Jos kotelo ei tule näin puhtaaksi, kaada pieni määrä mietoa hankaamatonta pesuainetta (ei ammoniakkia tai alkoholia sisältävää) puhtaalle, pehmeälle ja nukkaamattomalle liinalle ja pyyhi kotelon pinta liinalla puhtaaksi. Vastuuvapautuslauseke ViewSonic ei suosittele ammoniakin tai alkoholipohjaisten puhdistusaineiden käyttöä LCD display näyttöruudun tai kotelon puhdistukseen. Joidenkin kemiallisten puhdistusaineiden on ilmoitettu vahingoittavan LCD display näyttöruutua ja/tai koteloa. ViewSonic ei ole vastuussa vahingoista, jotka aiheutuvat ammoniakin tai alkoholipohjaisten puhdistusaineiden käytöstä. ViewSonic VX750 16

18 Rajoitettu takuu VIEWSONIC LCD DISPLAY Mitä takuu kattaa: ViewSonic takaa, että sen tuotteissa ei ilmene materiaalivikoja tai työn laadusta johtuvia vikoja takuuaikana. Jos tuotteessa osoittautuu olevan materiaalivika tai työn laadusta johtuva vika takuuaikana, ViewSonic korjaa tuotteen tai korvaa sen samanveroisella tuotteella oman harkintansa mukaan. Vaihtotuote tai vaihto-osat voivat sisältä uudelleen valmistettuja tai uusittuja osia tai komponentteja. Kuinka kauan takuu on voimassa: ViewSonic LCD display -näyttöjen kaikki osat, mukaan lukien valonlähteet, taataan kolmen (3) vuoden ajaksi ja valmistus kolmen (3) vuoden ajaksi ensimmäisen kuluttajan ostopäivästä lähtien. Ketä takuu suojaa: Tämä takuu on voimassa vain tuotteen ensimmäiselle ostajalle. Mitä tämä takuu ei kata: 1. Tuotetta, jonka sarjanumero on hangattu pois, muutettu tai poistettu. 2. Vahinkoja, vaurioita tai viallista toimintaa, joka aiheutuu seuraavista tekijöistä: a. Onnettomuus, vä rinkäyttö, huolimattomuus, tulipalo, vesi, salama tai muut luonnonilmiöt, luvaton tuotteen muuntelu tai tuotteen mukana toimitettujen ohjeiden laiminlyönti. b. Muiden kuin ViewSonicin valtuuttamien henkilöiden tekemät korjaukset tai korjausyritykset. c. Tuotteen vahingoittuminen kuljetuksen aikana. d. Tuotteen poisto tai asennus. e. Tuotteen ulkoiset tekijät, kuten sähkövirran vaihtelut tai katkeaminen. f. Muiden kuin ViewSonicin teknisiä erittelyjä vastaavien osien tai tarvikkeiden käyttö. g. Normaali kuluminen. h. Mikä tahansa muu syy, joka ei liity tuotteen tekovikaan. 3. Poiston, asennuksen ja käyttö n asetuksen palvelumaksut. Kuinka saat palvelua: 1. Pyydä tietoja takuunalaisesta huollosta ottamalla yhteyttä ViewSonicin asiakastukeen. Sinun on annettava tuotteen sarjanumero. 2. Takuunalaisen huollon saamiseksi sinun on annettava seuraavat tiedot: (a) alkuperäinen päivätty ostotosite, (b) nimesi, (c) osoitteesi, (d) ongelman kuvaus ja (e) tuotteen sarjanumero. 3. Vie tai lähetä tuote rahti maksettuna alkuperäisessä pakkauksessa valtuutettuun ViewSonichuoltokeskukseen tai ViewSonicille. 4. Pyydä lisätietoja tai lähimmän ViewSonic-huoltokeskuksen osoite ViewSonicilta. Implisiittisiä takuita koskeva rajoitus: TÄSSÄ KUVATUN TAKUUN LISÄKSI EI OLE OLEMASSA MITÄ N MUITA TAKUITA, EI ILMAISTUJA EIKÄ OLETETTUJA, MUKAAN LUKIEN OLETETTU TAKUU MYYTÄVYYDESTÄ JA SOPIVUUDESTA JOHONKIN TIETTYYN TARKOITUKSEEN. Vahinkojen poissulkeminen: VIEWSONICIN VASTUU RAJOITTUU TUOTTEEN KORJAUKSEN TAI KORVAUKSEN HINTAAN. VIEWSONIC EI OLE VASTUUSSA SEURAAVISTA: 1. TOISEEN TUOTTEESEEN KOHDISTUVA VAHINKO, JOKA AIHEUTUU TUOTTEEN VALMISTUSVIASTA, VAHINGOT, JOTKA PERUSTUVAT EPÄMUKAVUUTEEN, TUOTTEEN KÄYTÖN MENETYKSEEN, AJAN MENETYKSEEN, VOITTOJEN MENETYKSEEN, LIIKEMAHDOLLISUUDEN MENETYKSEEN, LIIKEARVON MENETYKSEEN, LIIKESUHTEIDEN KESKEYTYKSEEN TAI MUUHUN KAUPALLISEEN MENETYKSEEN, VAIKKA SELLAISTEN VAHINKOJEN MAHDOLLISUUDESTA OLISI ILMOITETTU. 2. MITKÄ N MUUT VAHINGOT, JOKO SATUNNAISET, SEURANNAISET TAI MUUNLAISET. 3. MIKÄ N ASIAKASTA TAI KOLMATTA OSAPUOLTA VASTAAN ESITETTY KORVAUSVAATIMUS. Valtion lain voimassaolo: Tämä takuu antaa sinulle tietyt lailliset oikeudet. Sinulla voi olla myös muita oikeuksia, jotka vaihtelevat hallintoalueittain. Joillakin hallintoalueilla ei sallita oletettujen takuiden rajoituksia ja/tai satunnaisten tai seurannaisten vahinkojen poissulkua, joten yllä olevat rajoitukset ja poissulkemiset eivät välttämättä koske sinua. Myynti USA:n ja Kanadan ulkopuolella: Pyydä takuutietoja ja huoltoa ViewSonicin USA:n ja Kanadan ulkopuolella myydyille tuotteille ottamalla yhteyttä ViewSoniciin tai paikalliseen ViewSonicin jälleenmyyjä n. ViewSonic LCD:n takuu (V3.0) Julkaisupäivämäärä: ViewSonic VX750 17

19 Liite Turvaohjeet Varoitus: Tätä laitetta on käytettävä alkuperäisen virtalähteen kanssa, jonka osanumero on: ADP-50GH, 0218B1255. HUOMIO: Pistorasian täytyy olla asennettuna lähelle laitetta ja olla helposti käytettävissä. HUOMIO: Käytä virtakaapelia, joka on oikein maadoitettu. Käytä aina vaihtovirtajohtoa, joka on hyväksytty maassasi. Muutamia hyväksyntämerkkejä on seuraavassa: USA... UL Kanada... CSA Saksa... VDE Sveitsi... SEV Iso-Britannia... BASE/BS Japani... Electric Appliance Control Act TÄRKEÄ HUOMAUTUS VIRTAJOHDON VALINTAA VARTEN Tämän laitteen virtajohto lähetetään pakkauksessa. Johto on valittu kohdemaan mukaan ja sitä on käytettävä sähköiskun estämiseksi. Jos alkuperäinen johtosarja on korvattava uudella tai johtosarja ei ole pakkauksessa, toimi seuraavien ohjeiden mukaan. Johdon naarasliittimen on täytettävä IEC vaatimukset ja se voi näyttää seuraavanlaiselta (kuva A1 alla): Figure Kuva A1 kuva A2 Yhdysvallat ja Kanada In the United States and Canada the male plug is a NEMA5-15 style (kuva A2), UL Listed, and CSA Labeled. For units which are mounted on a desk or table, type SVT or SJT cord sets may be used. For units which sit on the floor, only SJT type cord sets may be used. The cord set must be selected according to the current rating for your unit. Please consult the table below for the selection criteria for power cords used in the United States and Canada. Cord Type Size of Conductors in Cord Maximum Current Rating of Unit SJT 18 AWG 16 AWG 14 AWG 10 Amps 12 Amps 12 Amps SVT 18 AWG 17 AWG 10 Amps 12 Amps Eurooppa Euroopassa on valittava johtosarja, joka sopii maassasi oleviin pistorasioihin. Johtosarja on HAR-hyväksytty ja ulkovaipassa tai sisäisen johtimen eristimessä näkyy erityinen merkki. VAIHTOVIRTAPISTOKKEEN JOHTOA KOSKEVAT VAROTOIMET YHDISTYNEELLE KUNINGASKUNNALLE FOR YOUR SAFETY PLEASE READ THE FOLLOWING TEXT CAREFULLY. IF THE FITTED MOULDED PLUG IS UNSUITABLE FOR THE SOCKET OUTLET THEN THE PLUG SHOULD BE CUT OFF AND DISPOSED OF SAFELY. THERE IS A DANGER OF SEVERE ELECTRICAL SHOCK IF THE CUT OFF PLUG IS INSERTED INTO AN APPROPRIATE SOCKET. If a new plug is to be fitted, please observe the wiring code as shown below. If in any doubt, please consult a qualified electrician. WARNING: THIS APPLIANCE MUST BE EARTHED. IMPORTANT: The wires in this mains lead are coloured in accordance with the following code: Green-and-Yellow: Earth Blue: Neutral Brown: Live If the coloured wires of the mains lead of this appliance do not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured GREEN-AND-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the Earth symbol or coloured GREEN or GREEN-AND-YELLOW. The wire which is coloured BLUE must be connected to the terminal in the plug which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal in the plug which is marked with the letter L or coloured RED. If you have any questions concerning which proper power cord to use, please consult with the dealer from whom you have purchased the product. ViewSonic VX750 18

20 Yhdysvaltoja koskevat yhteensopivuustiedot This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy, and if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. FCC Warning To assure continued FCC compliance, the user must use grounded power supply cord and the provided shielded video interface cable with bonded ferrite cores. If a BNC cable is going to be used, use only a shielded BNC(5) cable. Also, any unauthorized changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this device. CE-vastaavuus Europassa Laite täyttää ETY:n direktiivin 89/336/ETY säännökset muutettuna direktiivillä 92/31/ETY ja 93/68/ETY Art. 5 koskien Sähkömagneettista yhteensopivuutta sekä direktiivin 73/23/ ETY säännökset muutettuna direktiivillä 93/68/ETY Art. 13 koskien Turvallisuutta. ViewSonic VX750 19

21 ViewSonic Corporation
