926, 926 grano, 986 crossline, 926 serra, 926 satura, 825, 992, 992 grano

Koko: px
Aloita esitys sivulta:

Download "926, 926 grano, 986 crossline, 926 serra, 926 satura, 825, 992, 992 grano"

Transkriptio

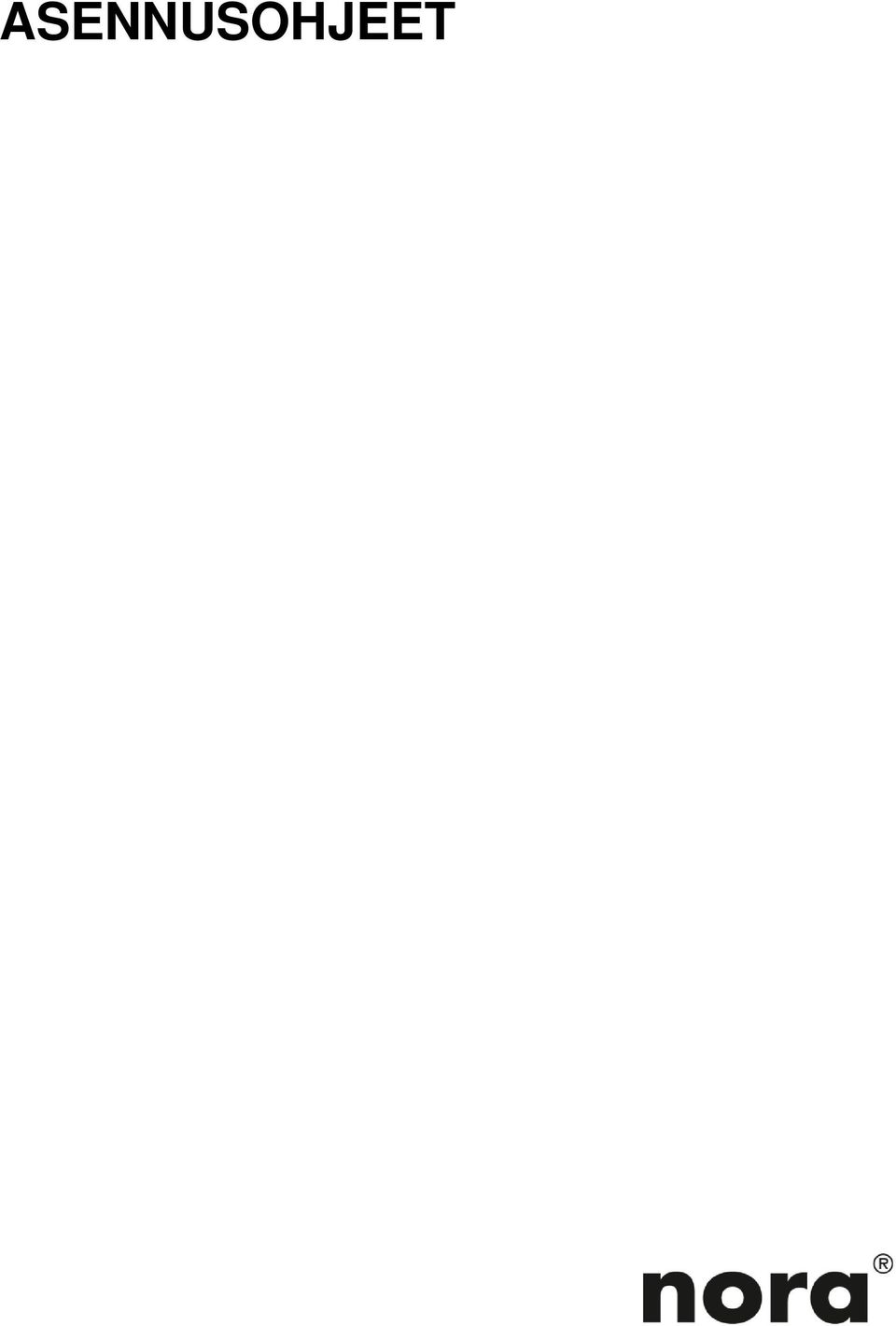

1 ASENNUSOHJEET

2 norament -laatat 926, 926 grano, 986 crossline, 926 serra, 926 satura, 825, 992, 992 grano ALUSTA Alustan lujuus- ja kosteustason on oltava yleisten laatuvaatimusten mukainen (SisäRYL 2013). Asennusalustan tulee olla sileä, puhdas ja rasvaton ts. samat vaatimukset kuin muillakin lattianpäällysteillä. Alustaksi käy esim. hienotasoitepinta tai teräshierretty betonipinta, josta nystermät ja hiertojäljet on hiottu pois, metallipinnat, lastulevy jne. KOSTEUSPROSENTTI JA ASENNUSLÄMPÖTILA Ennen päällysteen asennusta tulee betonilattian suhteellinen kosteus mitata Betonitiedon ja Lattian- ja Seinänpäällysteliiton julkaisun Betonirakenteiden päällystämisen ohjeet 2007 mukaisesti. Betonin suhteellinen kosteus saa olla rakenteen mukaisella arvostelusyvyydellä A korkeintaan 85 % RH ja arvostelusyvyydellä 0,4 kertaa A (so. 1-3 cm) betonin ja/tai tasoitteen pinnasta korkeintaan 75 % RH. Ennen lattianpäällysteen kiinnittämistä on huolehdittava, että viimeisetkin tasoitukset ovat ehtineet kuivumaan riittävästi. Tasoitteen tulee olla kuivunut koko kerrosvahvuudeltaan eikä betonin pintaosa saa kostua tasoitteen levittämisen yhteydessä liikaa. Pinnastaan kuivuneen betonin päälle levitetty tasoite kastelee alusbetonia uudelleen ja tämän kosteuden sekä itse tasoitteen sisältämän kosteuden kuivumiselle on varattava riittävästi aikaa ennen päällystystöiden aloittamista. Syvyydellä 0,4 kertaa A tehtävällä mittauksella varmistetaan betonirakenteen pintaosan kuivuminen ja kyky vastaanottaa esimerkiksi osa mattoliiman kosteudesta. Betonirakenteiden riittävän alhainen kosteuspitoisuus on aina todettava tarkoituksenmukaisella tarkkuudella mittaamalla, jotta voidaan varmistua siitä, ettei päällyste joudu liian suureen kosteusrasitukseen eikä betonin kutistuminen päällystyksen jälkeen muodostu haitallisen suureksi. Käytettäessä erityistyömenetelmiä (esim. kosteudeneristystä) tai erikoisliimaa, jotka takaavat työn onnistumisen suuremmilla kosteusarvoilla (esim. maanvaraiset betonilattiat) on ainetoimittajilta varmistettava menetelmän toimivuus kyseisessä rakenteessa. Liian korkeat kosteusarvot ja myös muut poikkeavat olosuhdetiedot on kirjattava olosuhdeilmoitukseen vastaavan mestarin tai valvojan allekirjoituksella vahvistettuna. Olosuhdeilmoituslomake on liitteenä tämän ohjeen lopussa. Alustan, materiaalin ja ilman lämpötilan tulee olla tasainen (+18 C:n ja +24 C:n välillä) sekä asennushetkellä että vähintään 48 tuntia ennen ja jälkeen asennusta. Ilman suhteellinen kosteus tulee olla välillä 35-60%. 1

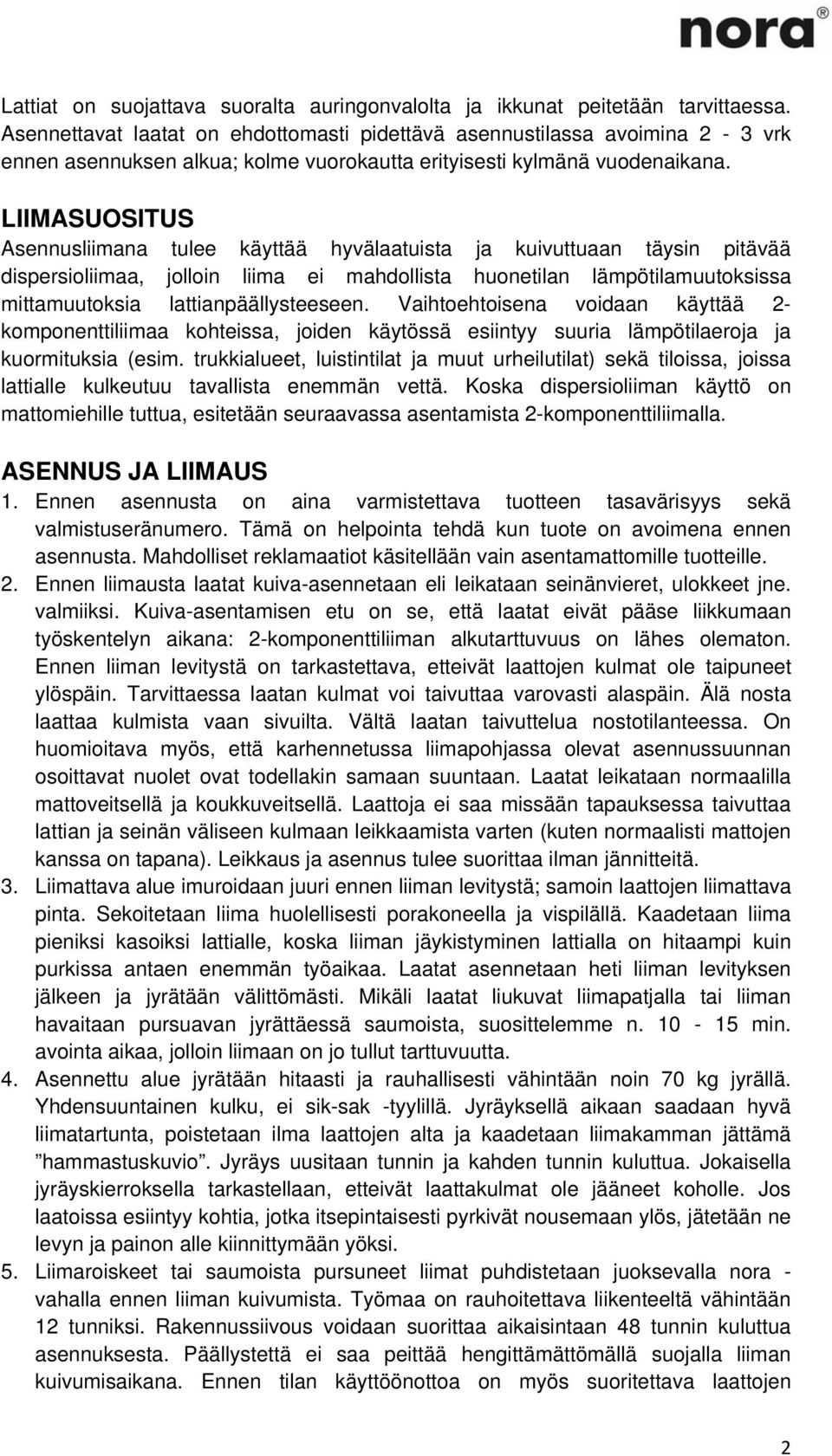

3 Lattiat on suojattava suoralta auringonvalolta ja ikkunat peitetään tarvittaessa. Asennettavat laatat on ehdottomasti pidettävä asennustilassa avoimina 2-3 vrk ennen asennuksen alkua; kolme vuorokautta erityisesti kylmänä vuodenaikana. LIIMASUOSITUS Asennusliimana tulee käyttää hyvälaatuista ja kuivuttuaan täysin pitävää dispersioliimaa, jolloin liima ei mahdollista huonetilan lämpötilamuutoksissa mittamuutoksia lattianpäällysteeseen. Vaihtoehtoisena voidaan käyttää 2- komponenttiliimaa kohteissa, joiden käytössä esiintyy suuria lämpötilaeroja ja kuormituksia (esim. trukkialueet, luistintilat ja muut urheilutilat) sekä tiloissa, joissa lattialle kulkeutuu tavallista enemmän vettä. Koska dispersioliiman käyttö on mattomiehille tuttua, esitetään seuraavassa asentamista 2-komponenttiliimalla. ASENNUS JA LIIMAUS 1. Ennen asennusta on aina varmistettava tuotteen tasavärisyys sekä valmistuseränumero. Tämä on helpointa tehdä kun tuote on avoimena ennen asennusta. Mahdolliset reklamaatiot käsitellään vain asentamattomille tuotteille. 2. Ennen liimausta laatat kuiva-asennetaan eli leikataan seinänvieret, ulokkeet jne. valmiiksi. Kuiva-asentamisen etu on se, että laatat eivät pääse liikkumaan työskentelyn aikana: 2-komponenttiliiman alkutarttuvuus on lähes olematon. Ennen liiman levitystä on tarkastettava, etteivät laattojen kulmat ole taipuneet ylöspäin. Tarvittaessa laatan kulmat voi taivuttaa varovasti alaspäin. Älä nosta laattaa kulmista vaan sivuilta. Vältä laatan taivuttelua nostotilanteessa. On huomioitava myös, että karhennetussa liimapohjassa olevat asennussuunnan osoittavat nuolet ovat todellakin samaan suuntaan. Laatat leikataan normaalilla mattoveitsellä ja koukkuveitsellä. Laattoja ei saa missään tapauksessa taivuttaa lattian ja seinän väliseen kulmaan leikkaamista varten (kuten normaalisti mattojen kanssa on tapana). Leikkaus ja asennus tulee suorittaa ilman jännitteitä. 3. Liimattava alue imuroidaan juuri ennen liiman levitystä; samoin laattojen liimattava pinta. Sekoitetaan liima huolellisesti porakoneella ja vispilällä. Kaadetaan liima pieniksi kasoiksi lattialle, koska liiman jäykistyminen lattialla on hitaampi kuin purkissa antaen enemmän työaikaa. Laatat asennetaan heti liiman levityksen jälkeen ja jyrätään välittömästi. Mikäli laatat liukuvat liimapatjalla tai liiman havaitaan pursuavan jyrättäessä saumoista, suosittelemme n min. avointa aikaa, jolloin liimaan on jo tullut tarttuvuutta. 4. Asennettu alue jyrätään hitaasti ja rauhallisesti vähintään noin 70 kg jyrällä. Yhdensuuntainen kulku, ei sik-sak -tyylillä. Jyräyksellä aikaan saadaan hyvä liimatartunta, poistetaan ilma laattojen alta ja kaadetaan liimakamman jättämä hammastuskuvio. Jyräys uusitaan tunnin ja kahden tunnin kuluttua. Jokaisella jyräyskierroksella tarkastellaan, etteivät laattakulmat ole jääneet koholle. Jos laatoissa esiintyy kohtia, jotka itsepintaisesti pyrkivät nousemaan ylös, jätetään ne levyn ja painon alle kiinnittymään yöksi. 5. Liimaroiskeet tai saumoista pursuneet liimat puhdistetaan juoksevalla nora - vahalla ennen liiman kuivumista. Työmaa on rauhoitettava liikenteeltä vähintään 12 tunniksi. Rakennussiivous voidaan suorittaa aikaisintaan 48 tunnin kuluttua asennuksesta. Päällystettä ei saa peittää hengittämättömällä suojalla liiman kuivumisaikana. Ennen tilan käyttöönottoa on myös suoritettava laattojen 2

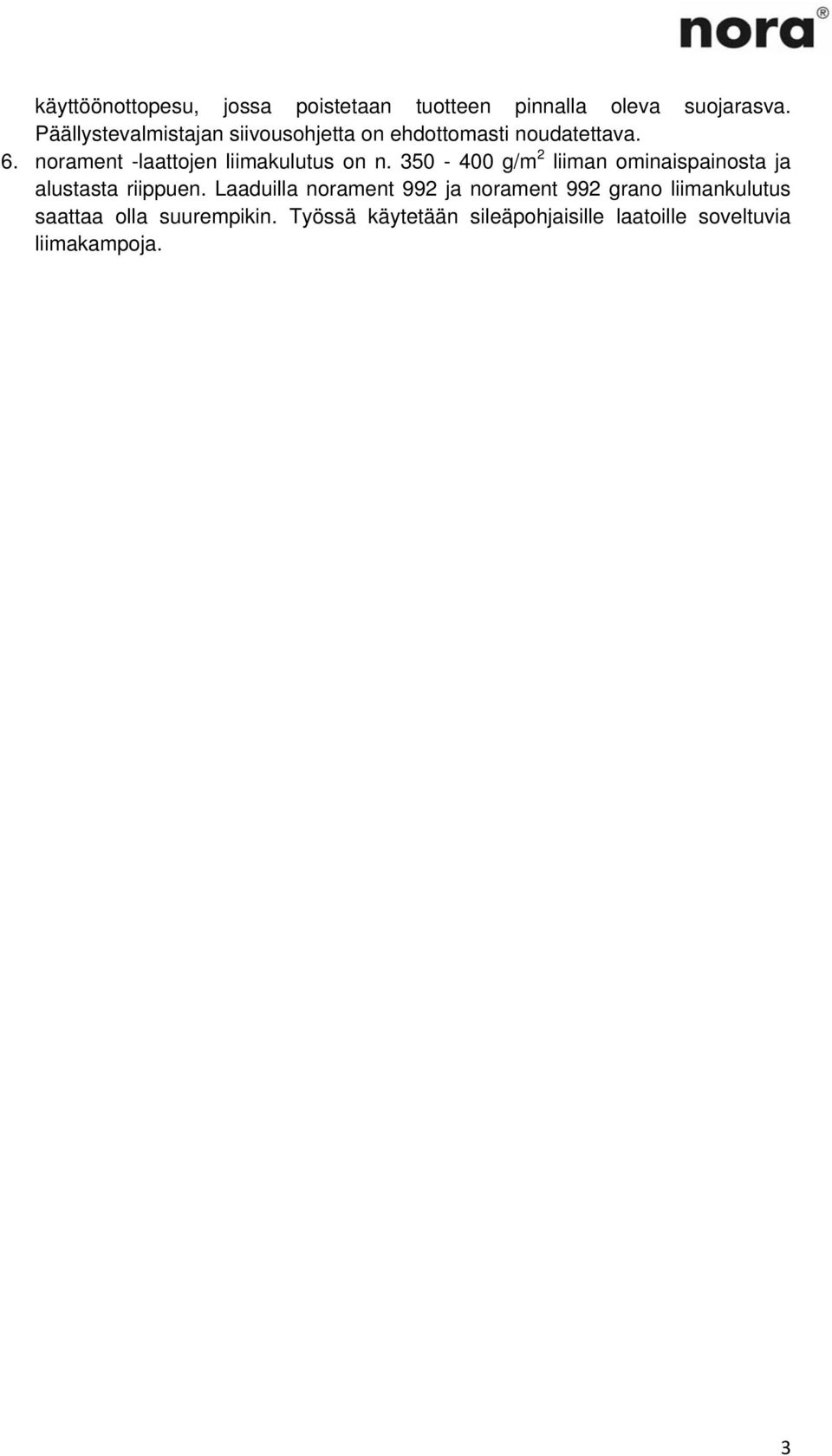

4 käyttöönottopesu, jossa poistetaan tuotteen pinnalla oleva suojarasva. Päällystevalmistajan siivousohjetta on ehdottomasti noudatettava. 6. norament -laattojen liimakulutus on n g/m 2 liiman ominaispainosta ja alustasta riippuen. Laaduilla norament 992 ja norament 992 grano liimankulutus saattaa olla suurempikin. Työssä käytetään sileäpohjaisille laatoille soveltuvia liimakampoja. 3

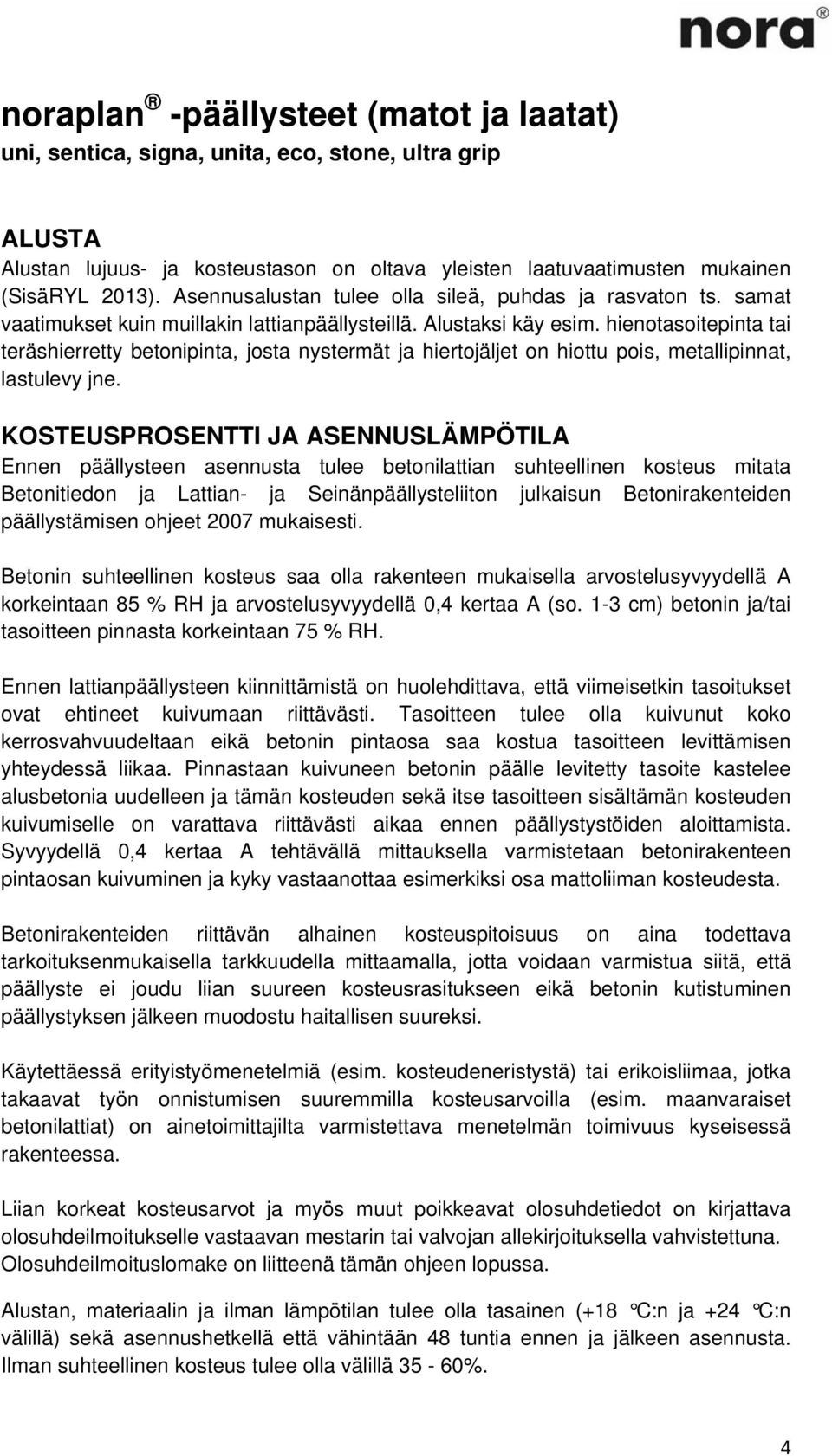

5 noraplan -päällysteet (matot ja laatat) uni, sentica, signa, unita, eco, stone, ultra grip ALUSTA Alustan lujuus- ja kosteustason on oltava yleisten laatuvaatimusten mukainen (SisäRYL 2013). Asennusalustan tulee olla sileä, puhdas ja rasvaton ts. samat vaatimukset kuin muillakin lattianpäällysteillä. Alustaksi käy esim. hienotasoitepinta tai teräshierretty betonipinta, josta nystermät ja hiertojäljet on hiottu pois, metallipinnat, lastulevy jne. KOSTEUSPROSENTTI JA ASENNUSLÄMPÖTILA Ennen päällysteen asennusta tulee betonilattian suhteellinen kosteus mitata Betonitiedon ja Lattian- ja Seinänpäällysteliiton julkaisun Betonirakenteiden päällystämisen ohjeet 2007 mukaisesti. Betonin suhteellinen kosteus saa olla rakenteen mukaisella arvostelusyvyydellä A korkeintaan 85 % RH ja arvostelusyvyydellä 0,4 kertaa A (so. 1-3 cm) betonin ja/tai tasoitteen pinnasta korkeintaan 75 % RH. Ennen lattianpäällysteen kiinnittämistä on huolehdittava, että viimeisetkin tasoitukset ovat ehtineet kuivumaan riittävästi. Tasoitteen tulee olla kuivunut koko kerrosvahvuudeltaan eikä betonin pintaosa saa kostua tasoitteen levittämisen yhteydessä liikaa. Pinnastaan kuivuneen betonin päälle levitetty tasoite kastelee alusbetonia uudelleen ja tämän kosteuden sekä itse tasoitteen sisältämän kosteuden kuivumiselle on varattava riittävästi aikaa ennen päällystystöiden aloittamista. Syvyydellä 0,4 kertaa A tehtävällä mittauksella varmistetaan betonirakenteen pintaosan kuivuminen ja kyky vastaanottaa esimerkiksi osa mattoliiman kosteudesta. Betonirakenteiden riittävän alhainen kosteuspitoisuus on aina todettava tarkoituksenmukaisella tarkkuudella mittaamalla, jotta voidaan varmistua siitä, että päällyste ei joudu liian suureen kosteusrasitukseen eikä betonin kutistuminen päällystyksen jälkeen muodostu haitallisen suureksi. Käytettäessä erityistyömenetelmiä (esim. kosteudeneristystä) tai erikoisliimaa, jotka takaavat työn onnistumisen suuremmilla kosteusarvoilla (esim. maanvaraiset betonilattiat) on ainetoimittajilta varmistettava menetelmän toimivuus kyseisessä rakenteessa. Liian korkeat kosteusarvot ja myös muut poikkeavat olosuhdetiedot on kirjattava olosuhdeilmoitukselle vastaavan mestarin tai valvojan allekirjoituksella vahvistettuna. Olosuhdeilmoituslomake on liitteenä tämän ohjeen lopussa. Alustan, materiaalin ja ilman lämpötilan tulee olla tasainen (+18 C:n ja +24 C:n välillä) sekä asennushetkellä että vähintään 48 tuntia ennen ja jälkeen asennusta. Ilman suhteellinen kosteus tulee olla välillä 35-60%. 4

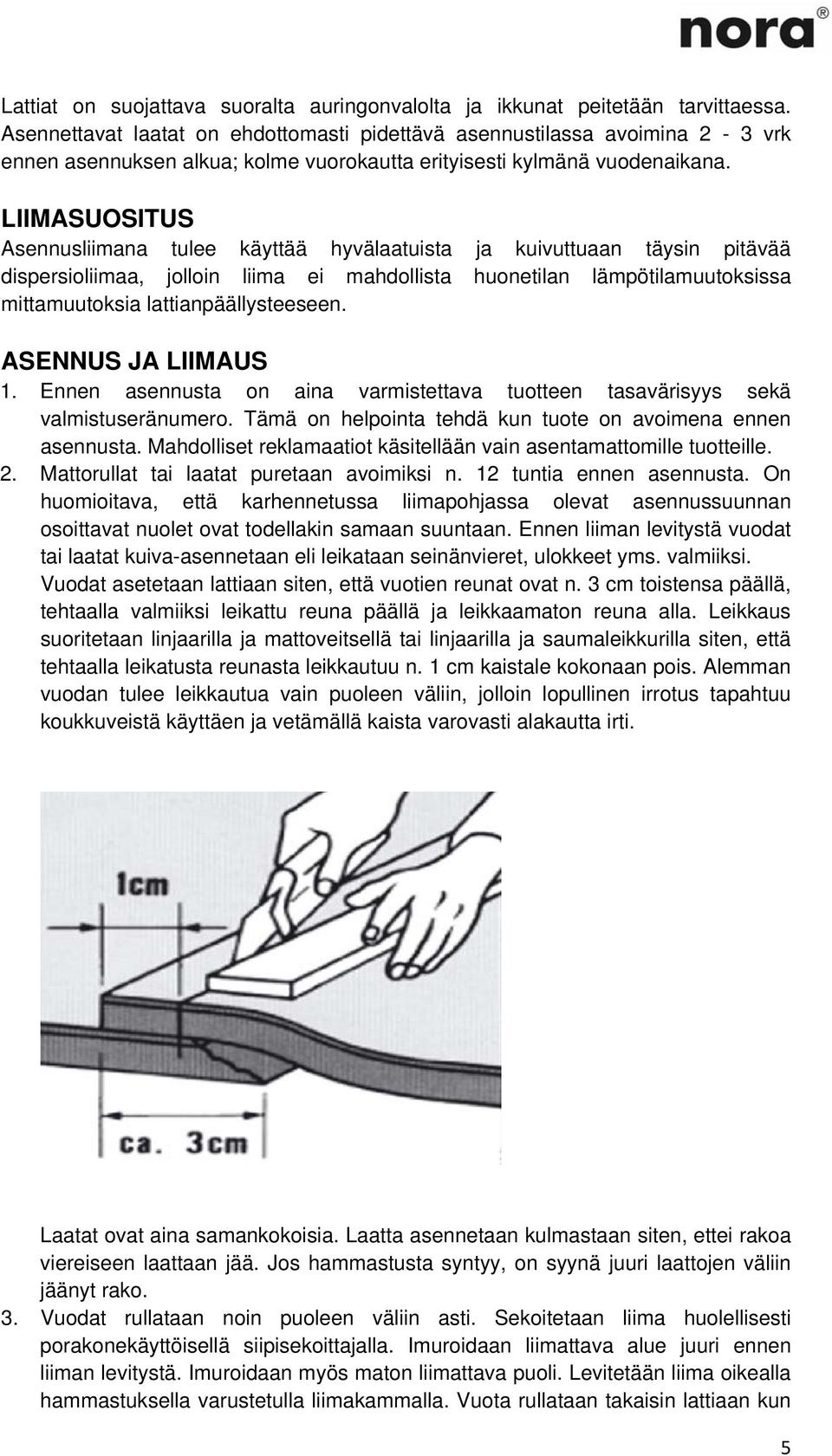

6 Lattiat on suojattava suoralta auringonvalolta ja ikkunat peitetään tarvittaessa. Asennettavat laatat on ehdottomasti pidettävä asennustilassa avoimina 2-3 vrk ennen asennuksen alkua; kolme vuorokautta erityisesti kylmänä vuodenaikana. LIIMASUOSITUS Asennusliimana tulee käyttää hyvälaatuista ja kuivuttuaan täysin pitävää dispersioliimaa, jolloin liima ei mahdollista huonetilan lämpötilamuutoksissa mittamuutoksia lattianpäällysteeseen. ASENNUS JA LIIMAUS 1. Ennen asennusta on aina varmistettava tuotteen tasavärisyys sekä valmistuseränumero. Tämä on helpointa tehdä kun tuote on avoimena ennen asennusta. Mahdolliset reklamaatiot käsitellään vain asentamattomille tuotteille. 2. Mattorullat tai laatat puretaan avoimiksi n. 12 tuntia ennen asennusta. On huomioitava, että karhennetussa liimapohjassa olevat asennussuunnan osoittavat nuolet ovat todellakin samaan suuntaan. Ennen liiman levitystä vuodat tai laatat kuiva-asennetaan eli leikataan seinänvieret, ulokkeet yms. valmiiksi. Vuodat asetetaan lattiaan siten, että vuotien reunat ovat n. 3 cm toistensa päällä, tehtaalla valmiiksi leikattu reuna päällä ja leikkaamaton reuna alla. Leikkaus suoritetaan linjaarilla ja mattoveitsellä tai linjaarilla ja saumaleikkurilla siten, että tehtaalla leikatusta reunasta leikkautuu n. 1 cm kaistale kokonaan pois. Alemman vuodan tulee leikkautua vain puoleen väliin, jolloin lopullinen irrotus tapahtuu koukkuveistä käyttäen ja vetämällä kaista varovasti alakautta irti. Laatat ovat aina samankokoisia. Laatta asennetaan kulmastaan siten, ettei rakoa viereiseen laattaan jää. Jos hammastusta syntyy, on syynä juuri laattojen väliin jäänyt rako. 3. Vuodat rullataan noin puoleen väliin asti. Sekoitetaan liima huolellisesti porakonekäyttöisellä siipisekoittajalla. Imuroidaan liimattava alue juuri ennen liiman levitystä. Imuroidaan myös maton liimattava puoli. Levitetään liima oikealla hammastuksella varustetulla liimakammalla. Vuota rullataan takaisin lattiaan kun 5

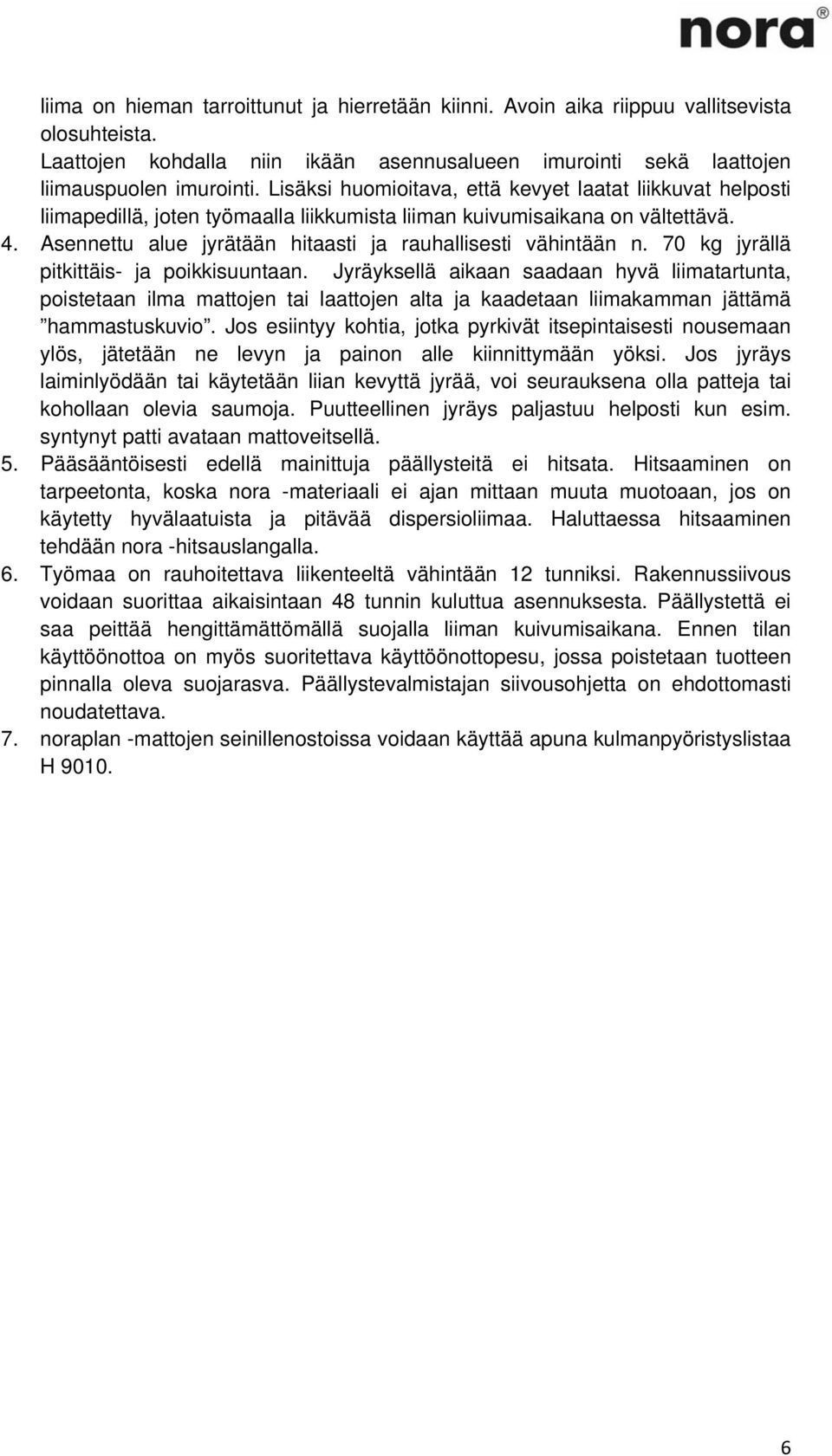

7 liima on hieman tarroittunut ja hierretään kiinni. Avoin aika riippuu vallitsevista olosuhteista. Laattojen kohdalla niin ikään asennusalueen imurointi sekä laattojen liimauspuolen imurointi. Lisäksi huomioitava, että kevyet laatat liikkuvat helposti liimapedillä, joten työmaalla liikkumista liiman kuivumisaikana on vältettävä. 4. Asennettu alue jyrätään hitaasti ja rauhallisesti vähintään n. 70 kg jyrällä pitkittäis- ja poikkisuuntaan. Jyräyksellä aikaan saadaan hyvä liimatartunta, poistetaan ilma mattojen tai laattojen alta ja kaadetaan liimakamman jättämä hammastuskuvio. Jos esiintyy kohtia, jotka pyrkivät itsepintaisesti nousemaan ylös, jätetään ne levyn ja painon alle kiinnittymään yöksi. Jos jyräys laiminlyödään tai käytetään liian kevyttä jyrää, voi seurauksena olla patteja tai kohollaan olevia saumoja. Puutteellinen jyräys paljastuu helposti kun esim. syntynyt patti avataan mattoveitsellä. 5. Pääsääntöisesti edellä mainittuja päällysteitä ei hitsata. Hitsaaminen on tarpeetonta, koska nora -materiaali ei ajan mittaan muuta muotoaan, jos on käytetty hyvälaatuista ja pitävää dispersioliimaa. Haluttaessa hitsaaminen tehdään nora -hitsauslangalla. 6. Työmaa on rauhoitettava liikenteeltä vähintään 12 tunniksi. Rakennussiivous voidaan suorittaa aikaisintaan 48 tunnin kuluttua asennuksesta. Päällystettä ei saa peittää hengittämättömällä suojalla liiman kuivumisaikana. Ennen tilan käyttöönottoa on myös suoritettava käyttöönottopesu, jossa poistetaan tuotteen pinnalla oleva suojarasva. Päällystevalmistajan siivousohjetta on ehdottomasti noudatettava. 7. noraplan -mattojen seinillenostoissa voidaan käyttää apuna kulmanpyöristyslistaa H

8 staattista sähköä poistavat nora -päällysteet noraplan sentica ed, noraplan signa ed, noraplan stone ed, norament 928 ed, norament 928 grano ed ALUSTA Alustan lujuus- ja kosteustason on oltava yleisten laatuvaatimusten mukainen (SisäRYL 2013). Asennusalustan tulee olla sileä, puhdas ja rasvaton ts. samat vaatimukset kuin muillakin lattianpäällysteillä. Alustaksi käy esim. hienotasoitepinta tai teräshierretty betonipinta, josta nystermät ja hiertojäljet on hiottu pois, metallipinnat, lastulevy jne. KOSTEUSPROSENTTI JA ASENNUSLÄMPÖTILA Ennen päällysteen asennusta tulee betonilattian suhteellinen kosteus mitata Betonitiedon ja Lattian- ja Seinänpäällysteliiton julkaisun Betonirakenteiden päällystämisen ohjeet 2007 mukaisesti. Betonin suhteellinen kosteus saa olla rakenteen mukaisella arvostelusyvyydellä A korkeintaan 85 % RH ja arvostelusyvyydellä 0,4 kertaa A (so. 1-3 cm) betonin ja/tai tasoitteen pinnasta korkeintaan 75 % RH. Ennen lattianpäällysteen kiinnittämistä on huolehdittava, että viimeisetkin tasoitukset ovat ehtineet kuivumaan riittävästi. Tasoitteen tulee olla kuivunut koko kerrosvahvuudeltaan eikä betonin pintaosa saa kostua tasoitteen levittämisen yhteydessä liikaa. Pinnastaan kuivuneen betonin päälle levitetty tasoite kastelee alusbetonia uudelleen ja tämän kosteuden sekä itse tasoitteen sisältämän kosteuden kuivumiselle on varattava riittävästi aikaa ennen päällystystöiden aloittamista. Syvyydellä 0,4 kertaa A tehtävällä mittauksella varmistetaan betonirakenteen pintaosan kuivuminen ja kyky vastaanottaa esimerkiksi osa mattoliiman kosteudesta. Betonirakenteiden riittävän alhainen kosteuspitoisuus on aina todettava tarkoituksenmukaisella tarkkuudella mittaamalla, jotta voidaan varmistua siitä, ettei päällyste joudu liian suureen kosteusrasitukseen eikä betonin kutistuminen päällystyksen jälkeen muodostu haitallisen suureksi. Käytettäessä erityistyömenetelmiä (esim. kosteudeneristystä) tai erikoisliimaa, jotka takaavat työn onnistumisen suuremmilla kosteusarvoilla (esim. maanvaraiset betonilattiat) on ainetoimittajilta varmistettava menetelmän toimivuus kyseisessä rakenteessa. Liian korkeat kosteusarvot ja myös muut poikkeavat olosuhdetiedot on kirjattava olosuhdeilmoitukseen vastaavan mestarin tai valvojan allekirjoituksella vahvistettuna. Olosuhdeilmoituslomake on liitteenä tämän ohjeen lopussa. Alustan, materiaalin ja ilman lämpötilan tulee olla tasainen (+18 C:n ja +24 C:n välillä) sekä asennushetkellä että vähintään 48 tuntia ennen ja jälkeen asennusta. Ilman suhteellinen kosteus tulee olla välillä 35-60%. 7

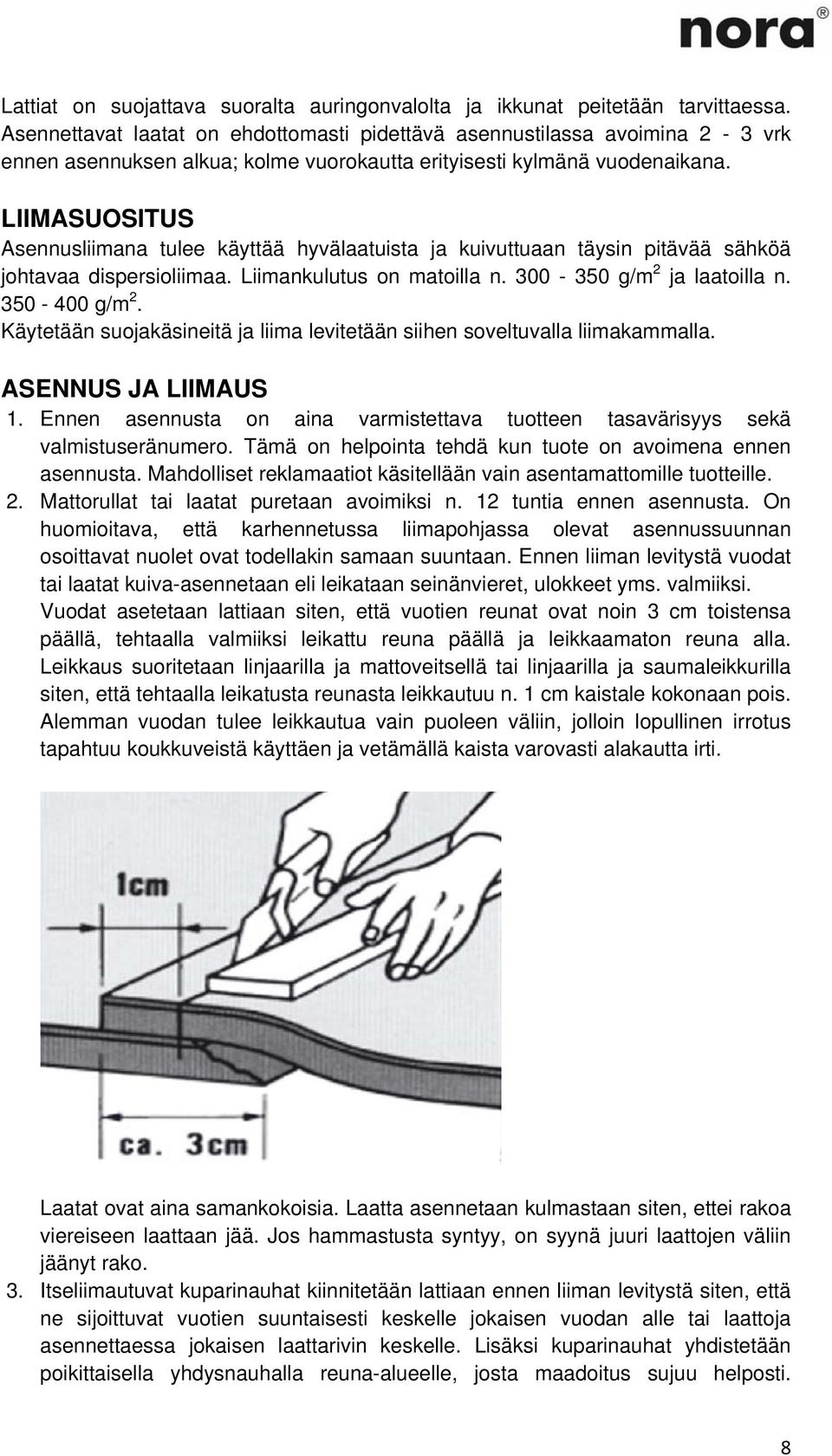

9 Lattiat on suojattava suoralta auringonvalolta ja ikkunat peitetään tarvittaessa. Asennettavat laatat on ehdottomasti pidettävä asennustilassa avoimina 2-3 vrk ennen asennuksen alkua; kolme vuorokautta erityisesti kylmänä vuodenaikana. LIIMASUOSITUS Asennusliimana tulee käyttää hyvälaatuista ja kuivuttuaan täysin pitävää sähköä johtavaa dispersioliimaa. Liimankulutus on matoilla n g/m 2 ja laatoilla n g/m 2. Käytetään suojakäsineitä ja liima levitetään siihen soveltuvalla liimakammalla. ASENNUS JA LIIMAUS 1. Ennen asennusta on aina varmistettava tuotteen tasavärisyys sekä valmistuseränumero. Tämä on helpointa tehdä kun tuote on avoimena ennen asennusta. Mahdolliset reklamaatiot käsitellään vain asentamattomille tuotteille. 2. Mattorullat tai laatat puretaan avoimiksi n. 12 tuntia ennen asennusta. On huomioitava, että karhennetussa liimapohjassa olevat asennussuunnan osoittavat nuolet ovat todellakin samaan suuntaan. Ennen liiman levitystä vuodat tai laatat kuiva-asennetaan eli leikataan seinänvieret, ulokkeet yms. valmiiksi. Vuodat asetetaan lattiaan siten, että vuotien reunat ovat noin 3 cm toistensa päällä, tehtaalla valmiiksi leikattu reuna päällä ja leikkaamaton reuna alla. Leikkaus suoritetaan linjaarilla ja mattoveitsellä tai linjaarilla ja saumaleikkurilla siten, että tehtaalla leikatusta reunasta leikkautuu n. 1 cm kaistale kokonaan pois. Alemman vuodan tulee leikkautua vain puoleen väliin, jolloin lopullinen irrotus tapahtuu koukkuveistä käyttäen ja vetämällä kaista varovasti alakautta irti. Laatat ovat aina samankokoisia. Laatta asennetaan kulmastaan siten, ettei rakoa viereiseen laattaan jää. Jos hammastusta syntyy, on syynä juuri laattojen väliin jäänyt rako. 3. Itseliimautuvat kuparinauhat kiinnitetään lattiaan ennen liiman levitystä siten, että ne sijoittuvat vuotien suuntaisesti keskelle jokaisen vuodan alle tai laattoja asennettaessa jokaisen laattarivin keskelle. Lisäksi kuparinauhat yhdistetään poikittaisella yhdysnauhalla reuna-alueelle, josta maadoitus sujuu helposti. 8

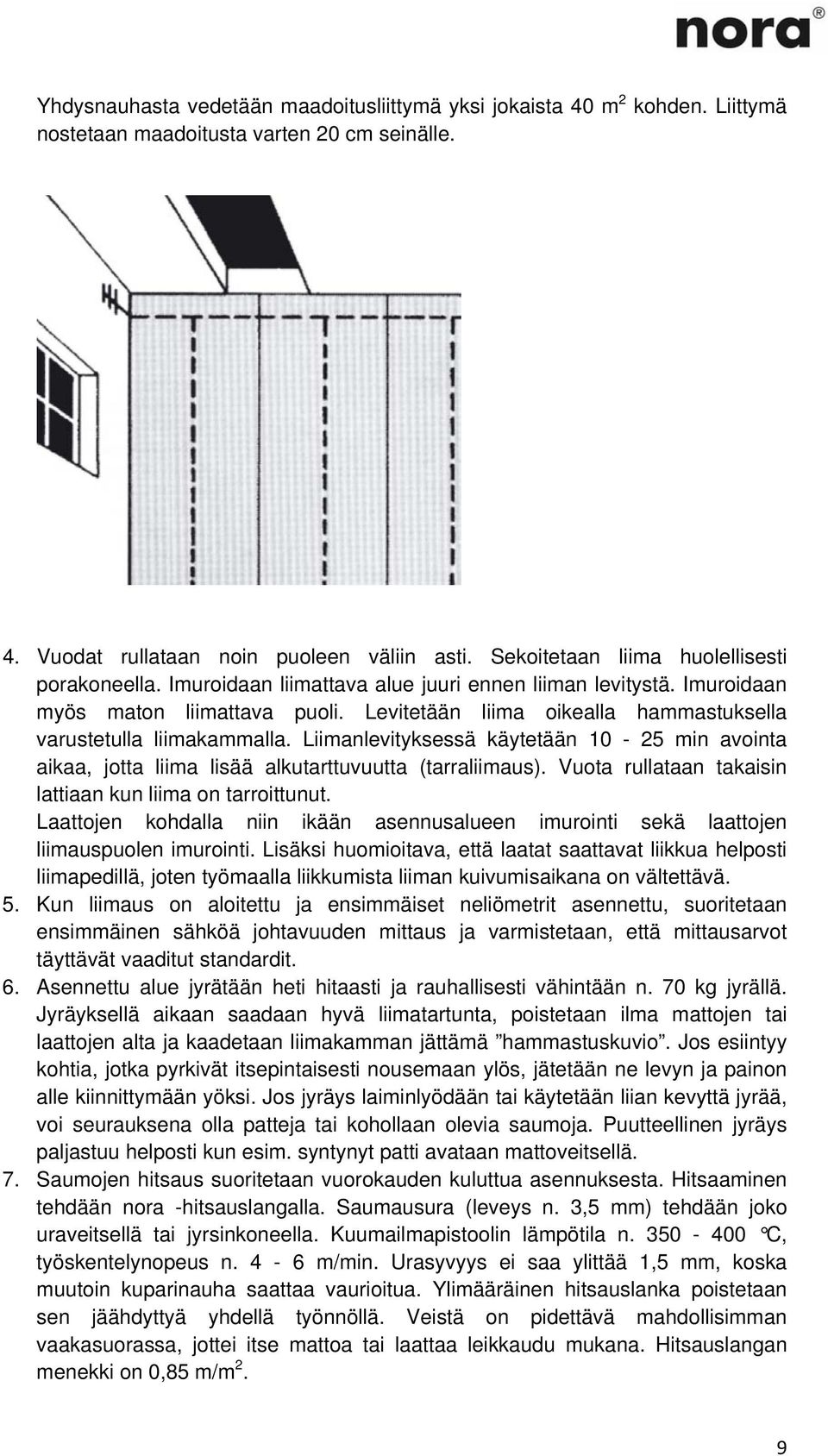

10 Yhdysnauhasta vedetään maadoitusliittymä yksi jokaista 40 m 2 kohden. Liittymä nostetaan maadoitusta varten 20 cm seinälle. 4. Vuodat rullataan noin puoleen väliin asti. Sekoitetaan liima huolellisesti porakoneella. Imuroidaan liimattava alue juuri ennen liiman levitystä. Imuroidaan myös maton liimattava puoli. Levitetään liima oikealla hammastuksella varustetulla liimakammalla. Liimanlevityksessä käytetään min avointa aikaa, jotta liima lisää alkutarttuvuutta (tarraliimaus). Vuota rullataan takaisin lattiaan kun liima on tarroittunut. Laattojen kohdalla niin ikään asennusalueen imurointi sekä laattojen liimauspuolen imurointi. Lisäksi huomioitava, että laatat saattavat liikkua helposti liimapedillä, joten työmaalla liikkumista liiman kuivumisaikana on vältettävä. 5. Kun liimaus on aloitettu ja ensimmäiset neliömetrit asennettu, suoritetaan ensimmäinen sähköä johtavuuden mittaus ja varmistetaan, että mittausarvot täyttävät vaaditut standardit. 6. Asennettu alue jyrätään heti hitaasti ja rauhallisesti vähintään n. 70 kg jyrällä. Jyräyksellä aikaan saadaan hyvä liimatartunta, poistetaan ilma mattojen tai laattojen alta ja kaadetaan liimakamman jättämä hammastuskuvio. Jos esiintyy kohtia, jotka pyrkivät itsepintaisesti nousemaan ylös, jätetään ne levyn ja painon alle kiinnittymään yöksi. Jos jyräys laiminlyödään tai käytetään liian kevyttä jyrää, voi seurauksena olla patteja tai kohollaan olevia saumoja. Puutteellinen jyräys paljastuu helposti kun esim. syntynyt patti avataan mattoveitsellä. 7. Saumojen hitsaus suoritetaan vuorokauden kuluttua asennuksesta. Hitsaaminen tehdään nora -hitsauslangalla. Saumausura (leveys n. 3,5 mm) tehdään joko uraveitsellä tai jyrsinkoneella. Kuumailmapistoolin lämpötila n C, työskentelynopeus n. 4-6 m/min. Urasyvyys ei saa ylittää 1,5 mm, koska muutoin kuparinauha saattaa vaurioitua. Ylimääräinen hitsauslanka poistetaan sen jäähdyttyä yhdellä työnnöllä. Veistä on pidettävä mahdollisimman vaakasuorassa, jottei itse mattoa tai laattaa leikkaudu mukana. Hitsauslangan menekki on 0,85 m/m 2. 9

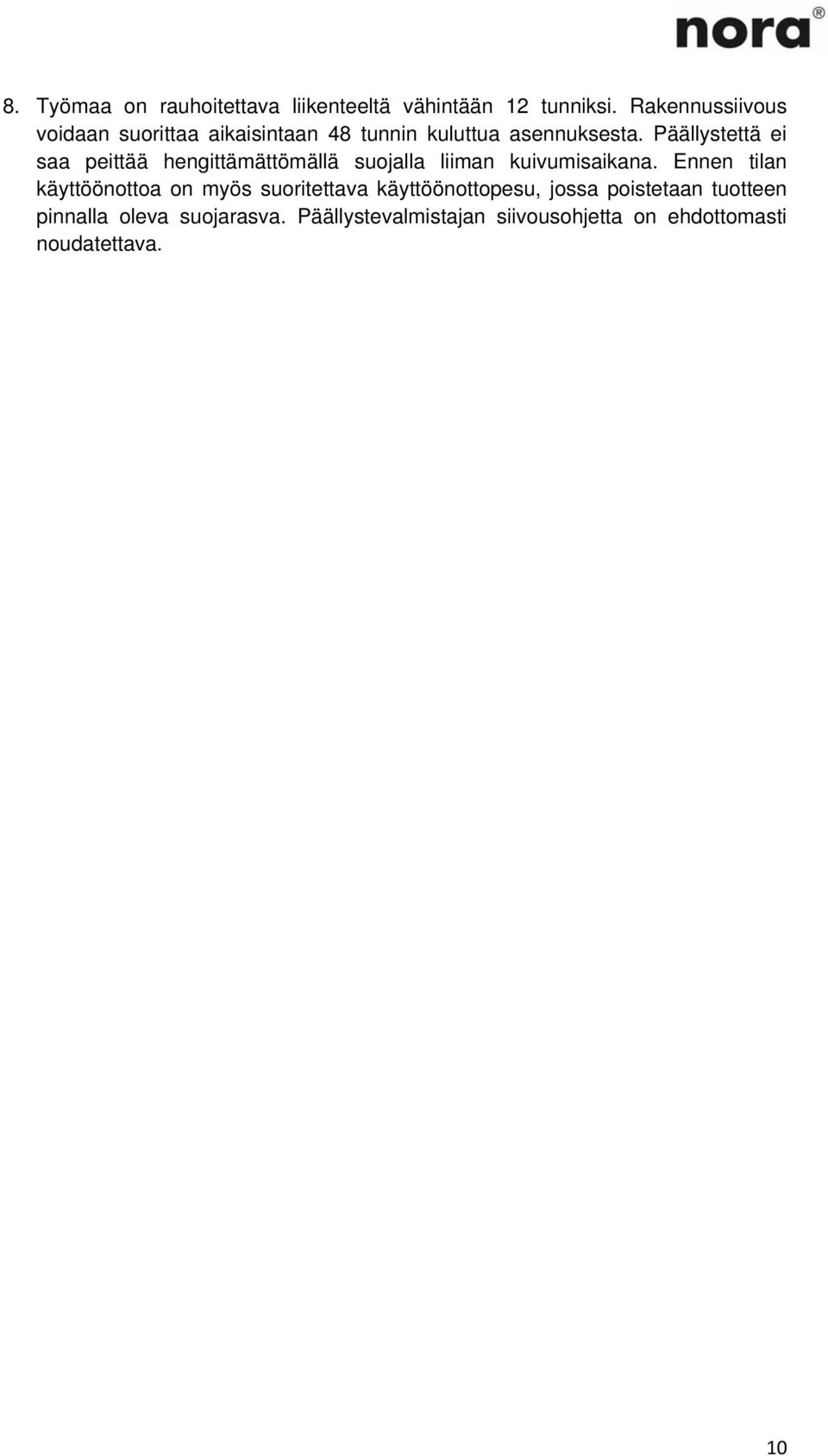

11 8. Työmaa on rauhoitettava liikenteeltä vähintään 12 tunniksi. Rakennussiivous voidaan suorittaa aikaisintaan 48 tunnin kuluttua asennuksesta. Päällystettä ei saa peittää hengittämättömällä suojalla liiman kuivumisaikana. Ennen tilan käyttöönottoa on myös suoritettava käyttöönottopesu, jossa poistetaan tuotteen pinnalla oleva suojarasva. Päällystevalmistajan siivousohjetta on ehdottomasti noudatettava. 10

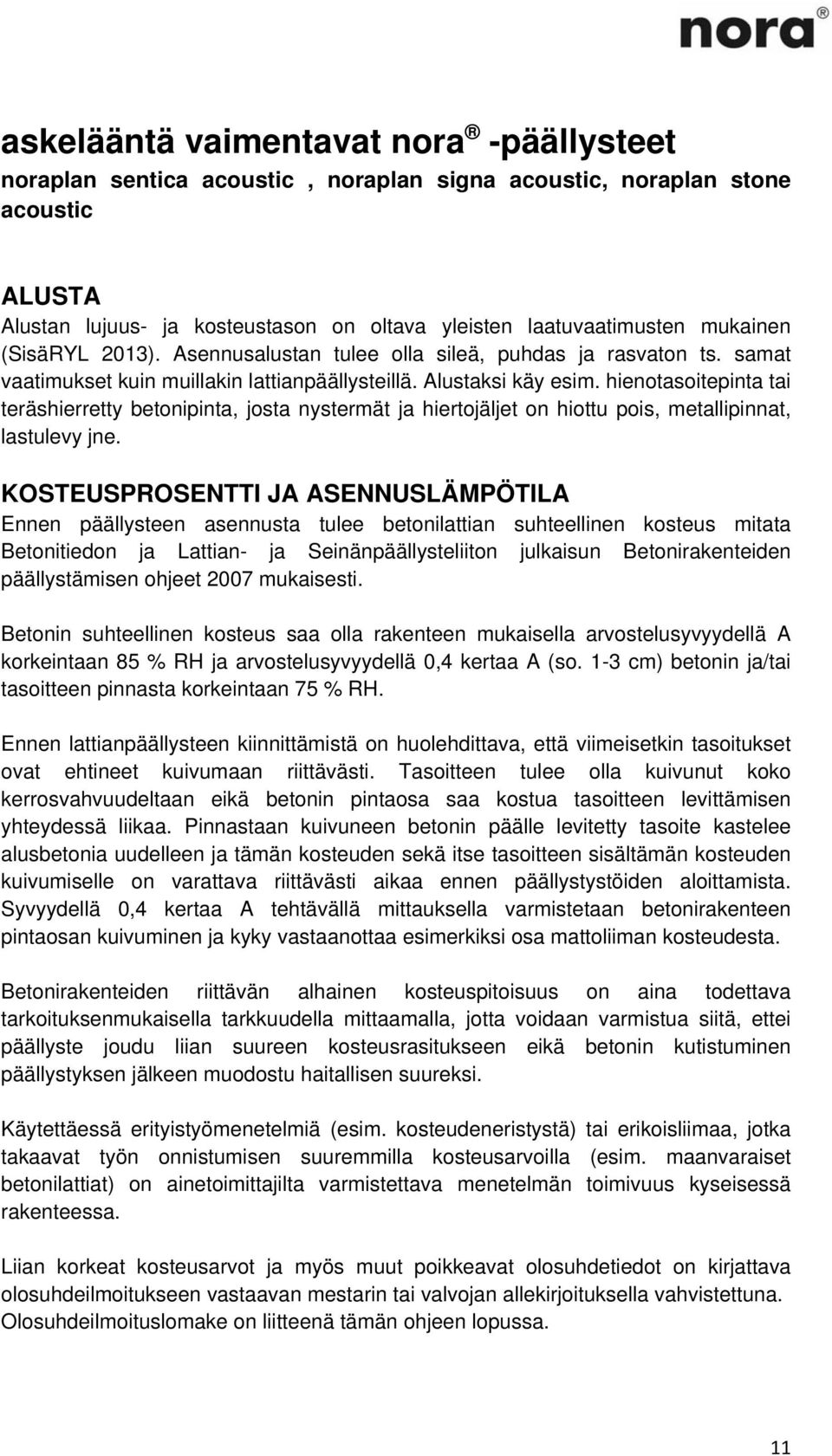

12 askelääntä vaimentavat nora -päällysteet noraplan sentica acoustic, noraplan signa acoustic, noraplan stone acoustic ALUSTA Alustan lujuus- ja kosteustason on oltava yleisten laatuvaatimusten mukainen (SisäRYL 2013). Asennusalustan tulee olla sileä, puhdas ja rasvaton ts. samat vaatimukset kuin muillakin lattianpäällysteillä. Alustaksi käy esim. hienotasoitepinta tai teräshierretty betonipinta, josta nystermät ja hiertojäljet on hiottu pois, metallipinnat, lastulevy jne. KOSTEUSPROSENTTI JA ASENNUSLÄMPÖTILA Ennen päällysteen asennusta tulee betonilattian suhteellinen kosteus mitata Betonitiedon ja Lattian- ja Seinänpäällysteliiton julkaisun Betonirakenteiden päällystämisen ohjeet 2007 mukaisesti. Betonin suhteellinen kosteus saa olla rakenteen mukaisella arvostelusyvyydellä A korkeintaan 85 % RH ja arvostelusyvyydellä 0,4 kertaa A (so. 1-3 cm) betonin ja/tai tasoitteen pinnasta korkeintaan 75 % RH. Ennen lattianpäällysteen kiinnittämistä on huolehdittava, että viimeisetkin tasoitukset ovat ehtineet kuivumaan riittävästi. Tasoitteen tulee olla kuivunut koko kerrosvahvuudeltaan eikä betonin pintaosa saa kostua tasoitteen levittämisen yhteydessä liikaa. Pinnastaan kuivuneen betonin päälle levitetty tasoite kastelee alusbetonia uudelleen ja tämän kosteuden sekä itse tasoitteen sisältämän kosteuden kuivumiselle on varattava riittävästi aikaa ennen päällystystöiden aloittamista. Syvyydellä 0,4 kertaa A tehtävällä mittauksella varmistetaan betonirakenteen pintaosan kuivuminen ja kyky vastaanottaa esimerkiksi osa mattoliiman kosteudesta. Betonirakenteiden riittävän alhainen kosteuspitoisuus on aina todettava tarkoituksenmukaisella tarkkuudella mittaamalla, jotta voidaan varmistua siitä, ettei päällyste joudu liian suureen kosteusrasitukseen eikä betonin kutistuminen päällystyksen jälkeen muodostu haitallisen suureksi. Käytettäessä erityistyömenetelmiä (esim. kosteudeneristystä) tai erikoisliimaa, jotka takaavat työn onnistumisen suuremmilla kosteusarvoilla (esim. maanvaraiset betonilattiat) on ainetoimittajilta varmistettava menetelmän toimivuus kyseisessä rakenteessa. Liian korkeat kosteusarvot ja myös muut poikkeavat olosuhdetiedot on kirjattava olosuhdeilmoitukseen vastaavan mestarin tai valvojan allekirjoituksella vahvistettuna. Olosuhdeilmoituslomake on liitteenä tämän ohjeen lopussa. 11

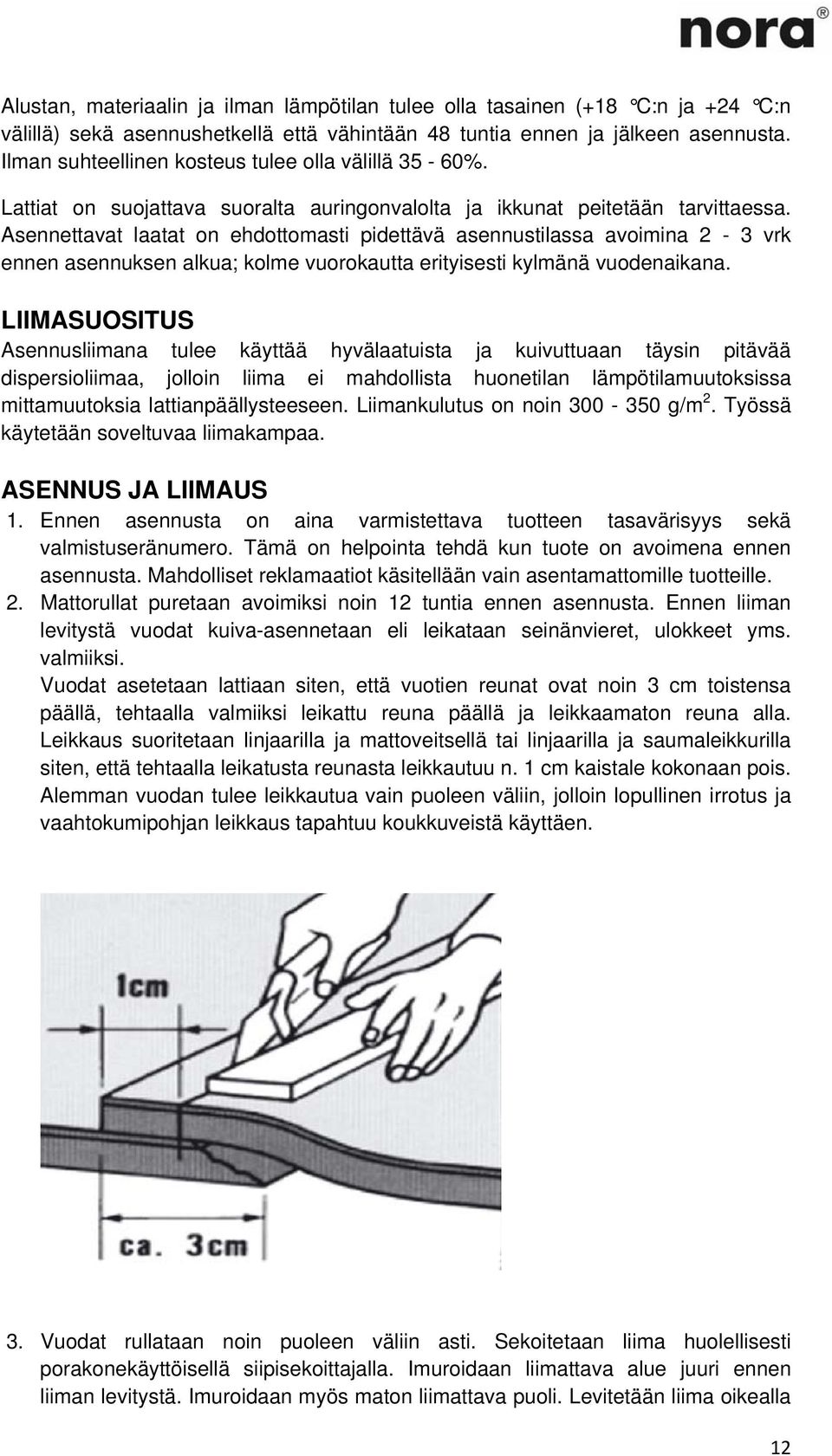

13 Alustan, materiaalin ja ilman lämpötilan tulee olla tasainen (+18 C:n ja +24 C:n välillä) sekä asennushetkellä että vähintään 48 tuntia ennen ja jälkeen asennusta. Ilman suhteellinen kosteus tulee olla välillä 35-60%. Lattiat on suojattava suoralta auringonvalolta ja ikkunat peitetään tarvittaessa. Asennettavat laatat on ehdottomasti pidettävä asennustilassa avoimina 2-3 vrk ennen asennuksen alkua; kolme vuorokautta erityisesti kylmänä vuodenaikana. LIIMASUOSITUS Asennusliimana tulee käyttää hyvälaatuista ja kuivuttuaan täysin pitävää dispersioliimaa, jolloin liima ei mahdollista huonetilan lämpötilamuutoksissa mittamuutoksia lattianpäällysteeseen. Liimankulutus on noin g/m 2. Työssä käytetään soveltuvaa liimakampaa. ASENNUS JA LIIMAUS 1. Ennen asennusta on aina varmistettava tuotteen tasavärisyys sekä valmistuseränumero. Tämä on helpointa tehdä kun tuote on avoimena ennen asennusta. Mahdolliset reklamaatiot käsitellään vain asentamattomille tuotteille. 2. Mattorullat puretaan avoimiksi noin 12 tuntia ennen asennusta. Ennen liiman levitystä vuodat kuiva-asennetaan eli leikataan seinänvieret, ulokkeet yms. valmiiksi. Vuodat asetetaan lattiaan siten, että vuotien reunat ovat noin 3 cm toistensa päällä, tehtaalla valmiiksi leikattu reuna päällä ja leikkaamaton reuna alla. Leikkaus suoritetaan linjaarilla ja mattoveitsellä tai linjaarilla ja saumaleikkurilla siten, että tehtaalla leikatusta reunasta leikkautuu n. 1 cm kaistale kokonaan pois. Alemman vuodan tulee leikkautua vain puoleen väliin, jolloin lopullinen irrotus ja vaahtokumipohjan leikkaus tapahtuu koukkuveistä käyttäen. 3. Vuodat rullataan noin puoleen väliin asti. Sekoitetaan liima huolellisesti porakonekäyttöisellä siipisekoittajalla. Imuroidaan liimattava alue juuri ennen liiman levitystä. Imuroidaan myös maton liimattava puoli. Levitetään liima oikealla 12

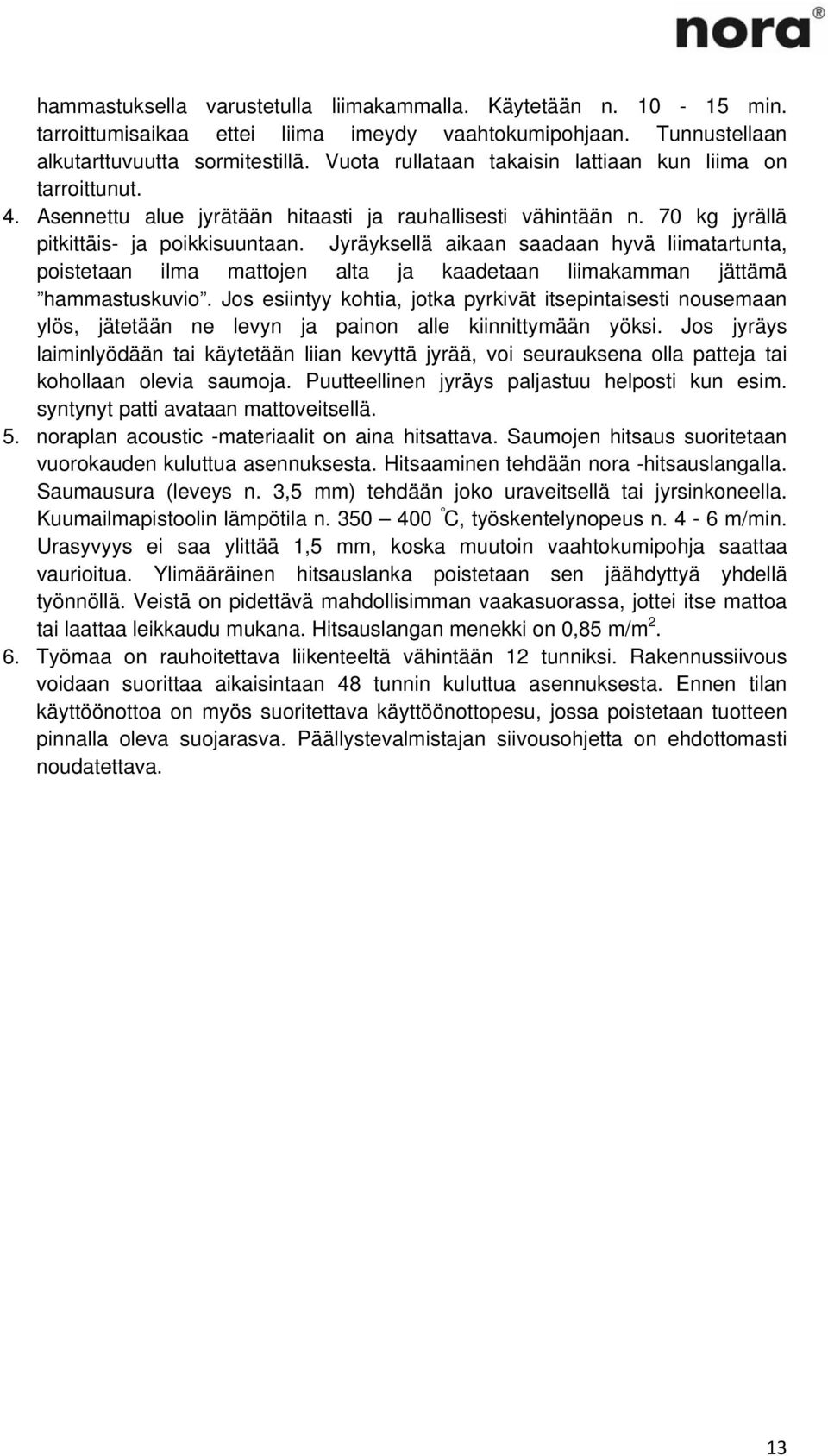

14 hammastuksella varustetulla liimakammalla. Käytetään n min. tarroittumisaikaa ettei liima imeydy vaahtokumipohjaan. Tunnustellaan alkutarttuvuutta sormitestillä. Vuota rullataan takaisin lattiaan kun liima on tarroittunut. 4. Asennettu alue jyrätään hitaasti ja rauhallisesti vähintään n. 70 kg jyrällä pitkittäis- ja poikkisuuntaan. Jyräyksellä aikaan saadaan hyvä liimatartunta, poistetaan ilma mattojen alta ja kaadetaan liimakamman jättämä hammastuskuvio. Jos esiintyy kohtia, jotka pyrkivät itsepintaisesti nousemaan ylös, jätetään ne levyn ja painon alle kiinnittymään yöksi. Jos jyräys laiminlyödään tai käytetään liian kevyttä jyrää, voi seurauksena olla patteja tai kohollaan olevia saumoja. Puutteellinen jyräys paljastuu helposti kun esim. syntynyt patti avataan mattoveitsellä. 5. noraplan acoustic -materiaalit on aina hitsattava. Saumojen hitsaus suoritetaan vuorokauden kuluttua asennuksesta. Hitsaaminen tehdään nora -hitsauslangalla. Saumausura (leveys n. 3,5 mm) tehdään joko uraveitsellä tai jyrsinkoneella. Kuumailmapistoolin lämpötila n C, työskentelynopeus n. 4-6 m/min. Urasyvyys ei saa ylittää 1,5 mm, koska muutoin vaahtokumipohja saattaa vaurioitua. Ylimääräinen hitsauslanka poistetaan sen jäähdyttyä yhdellä työnnöllä. Veistä on pidettävä mahdollisimman vaakasuorassa, jottei itse mattoa tai laattaa leikkaudu mukana. Hitsauslangan menekki on 0,85 m/m Työmaa on rauhoitettava liikenteeltä vähintään 12 tunniksi. Rakennussiivous voidaan suorittaa aikaisintaan 48 tunnin kuluttua asennuksesta. Ennen tilan käyttöönottoa on myös suoritettava käyttöönottopesu, jossa poistetaan tuotteen pinnalla oleva suojarasva. Päällystevalmistajan siivousohjetta on ehdottomasti noudatettava. 13

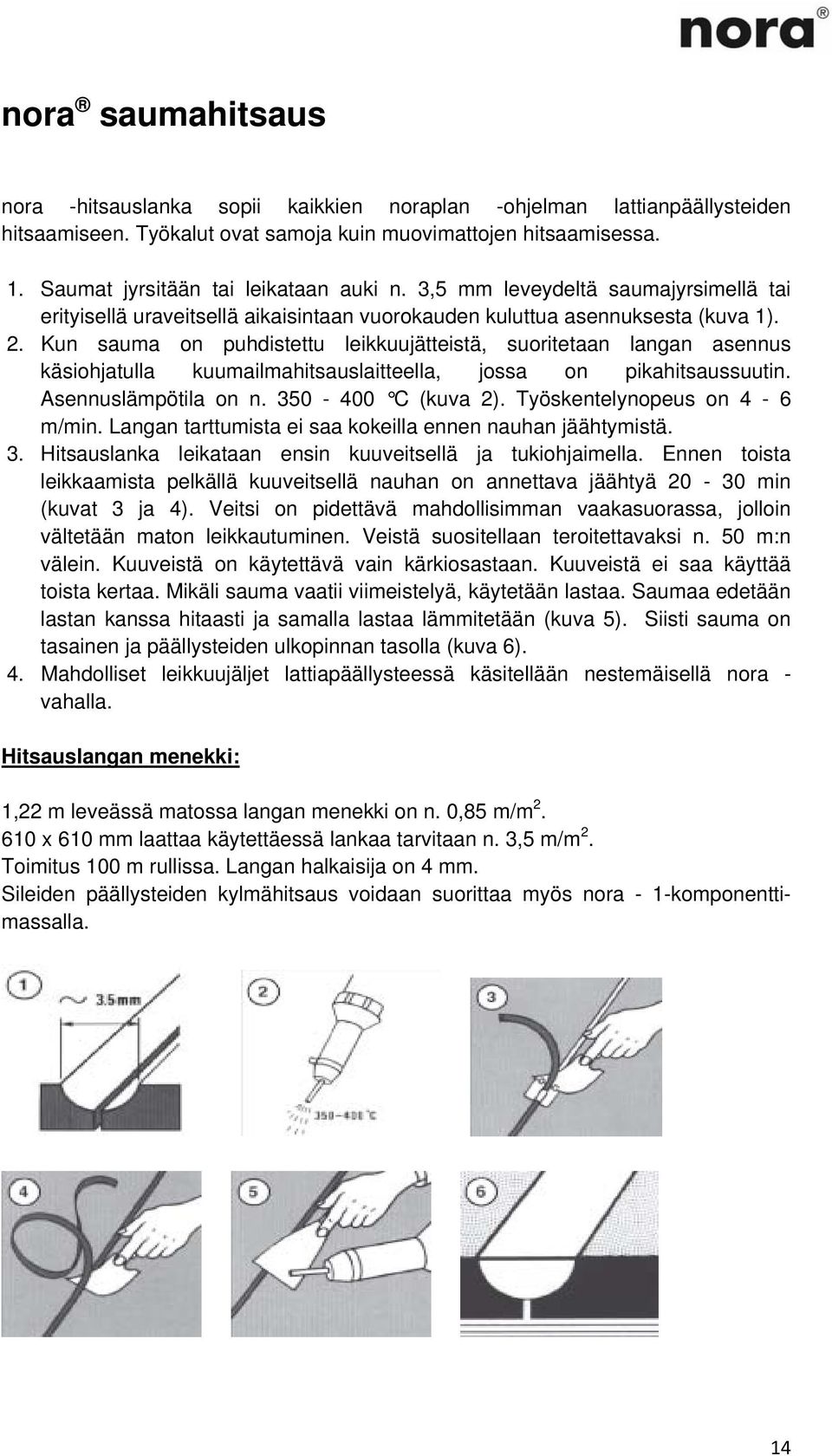

15 nora saumahitsaus nora -hitsauslanka sopii kaikkien noraplan -ohjelman lattianpäällysteiden hitsaamiseen. Työkalut ovat samoja kuin muovimattojen hitsaamisessa. 1. Saumat jyrsitään tai leikataan auki n. 3,5 mm leveydeltä saumajyrsimellä tai erityisellä uraveitsellä aikaisintaan vuorokauden kuluttua asennuksesta (kuva 1). 2. Kun sauma on puhdistettu leikkuujätteistä, suoritetaan langan asennus käsiohjatulla kuumailmahitsauslaitteella, jossa on pikahitsaussuutin. Asennuslämpötila on n C (kuva 2). Työskentelynopeus on 4-6 m/min. Langan tarttumista ei saa kokeilla ennen nauhan jäähtymistä. 3. Hitsauslanka leikataan ensin kuuveitsellä ja tukiohjaimella. Ennen toista leikkaamista pelkällä kuuveitsellä nauhan on annettava jäähtyä min (kuvat 3 ja 4). Veitsi on pidettävä mahdollisimman vaakasuorassa, jolloin vältetään maton leikkautuminen. Veistä suositellaan teroitettavaksi n. 50 m:n välein. Kuuveistä on käytettävä vain kärkiosastaan. Kuuveistä ei saa käyttää toista kertaa. Mikäli sauma vaatii viimeistelyä, käytetään lastaa. Saumaa edetään lastan kanssa hitaasti ja samalla lastaa lämmitetään (kuva 5). Siisti sauma on tasainen ja päällysteiden ulkopinnan tasolla (kuva 6). 4. Mahdolliset leikkuujäljet lattiapäällysteessä käsitellään nestemäisellä nora - vahalla. Hitsauslangan menekki: 1,22 m leveässä matossa langan menekki on n. 0,85 m/m x 610 mm laattaa käytettäessä lankaa tarvitaan n. 3,5 m/m 2. Toimitus 100 m rullissa. Langan halkaisija on 4 mm. Sileiden päällysteiden kylmähitsaus voidaan suorittaa myös nora - 1-komponenttimassalla. 14

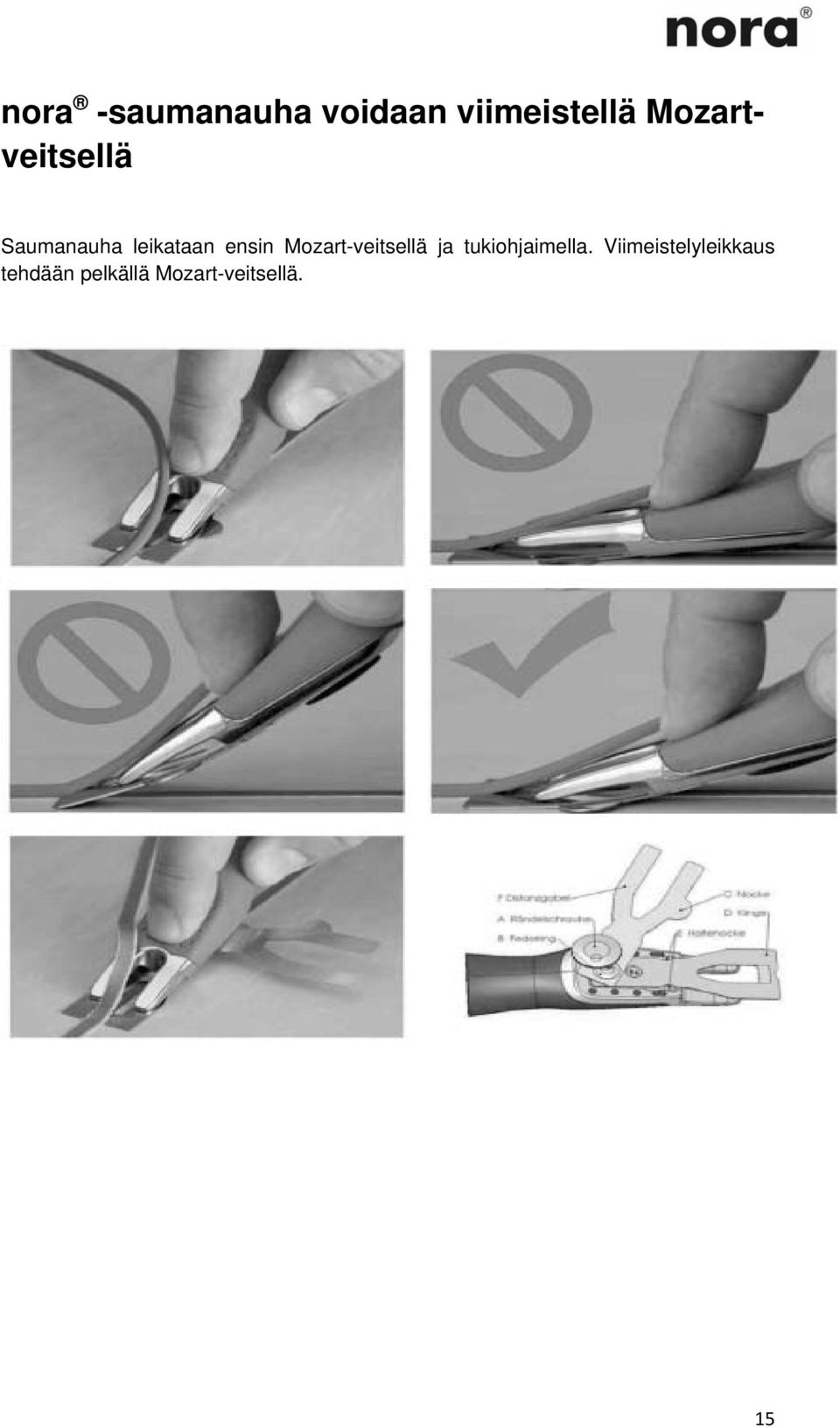

16 nora -saumanauha voidaan viimeistellä Mozartveitsellä Saumanauha leikataan ensin Mozart-veitsellä ja tukiohjaimella. Viimeistelyleikkaus tehdään pelkällä Mozart-veitsellä. 15

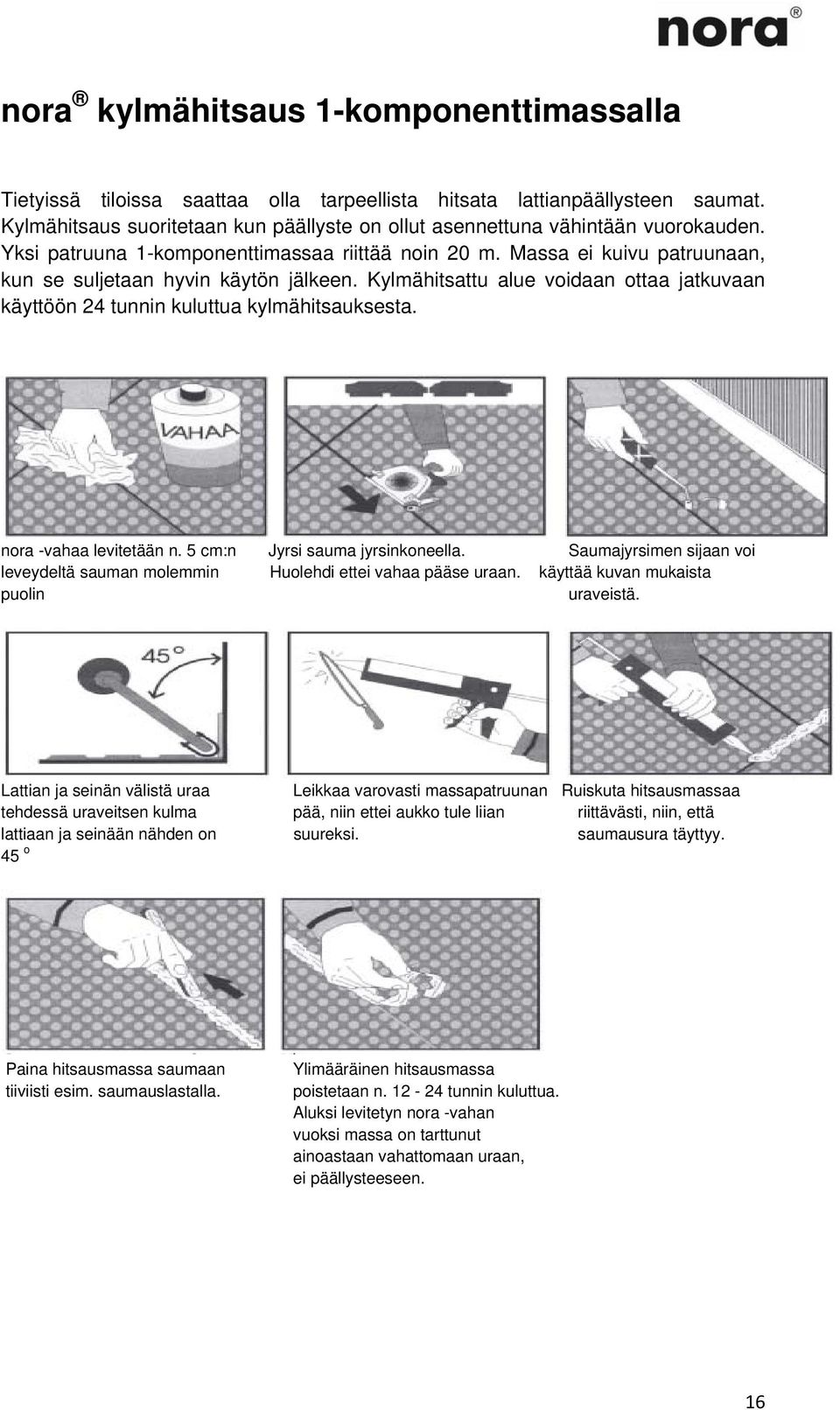

17 nora kylmähitsaus 1-komponenttimassalla Tietyissä tiloissa saattaa olla tarpeellista hitsata lattianpäällysteen saumat. Kylmähitsaus suoritetaan kun päällyste on ollut asennettuna vähintään vuorokauden. Yksi patruuna 1-komponenttimassaa riittää noin 20 m. Massa ei kuivu patruunaan, kun se suljetaan hyvin käytön jälkeen. Kylmähitsattu alue voidaan ottaa jatkuvaan käyttöön 24 tunnin kuluttua kylmähitsauksesta. nora -vahaa levitetään n. 5 cm:n Jyrsi sauma jyrsinkoneella. Saumajyrsimen sijaan voi leveydeltä sauman molemmin Huolehdi ettei vahaa pääse uraan. käyttää kuvan mukaista puolin uraveistä. Lattian ja seinän välistä uraa Leikkaa varovasti massapatruunan Ruiskuta hitsausmassaa tehdessä uraveitsen kulma pää, niin ettei aukko tule liian riittävästi, niin, että lattiaan ja seinään nähden on suureksi. saumausura täyttyy. 45 o Paina hitsausmassa saumaan tiiviisti esim. saumauslastalla. Ylimääräinen hitsausmassa poistetaan n tunnin kuluttua. Aluksi levitetyn nora -vahan vuoksi massa on tarttunut ainoastaan vahattomaan uraan, ei päällysteeseen. 16

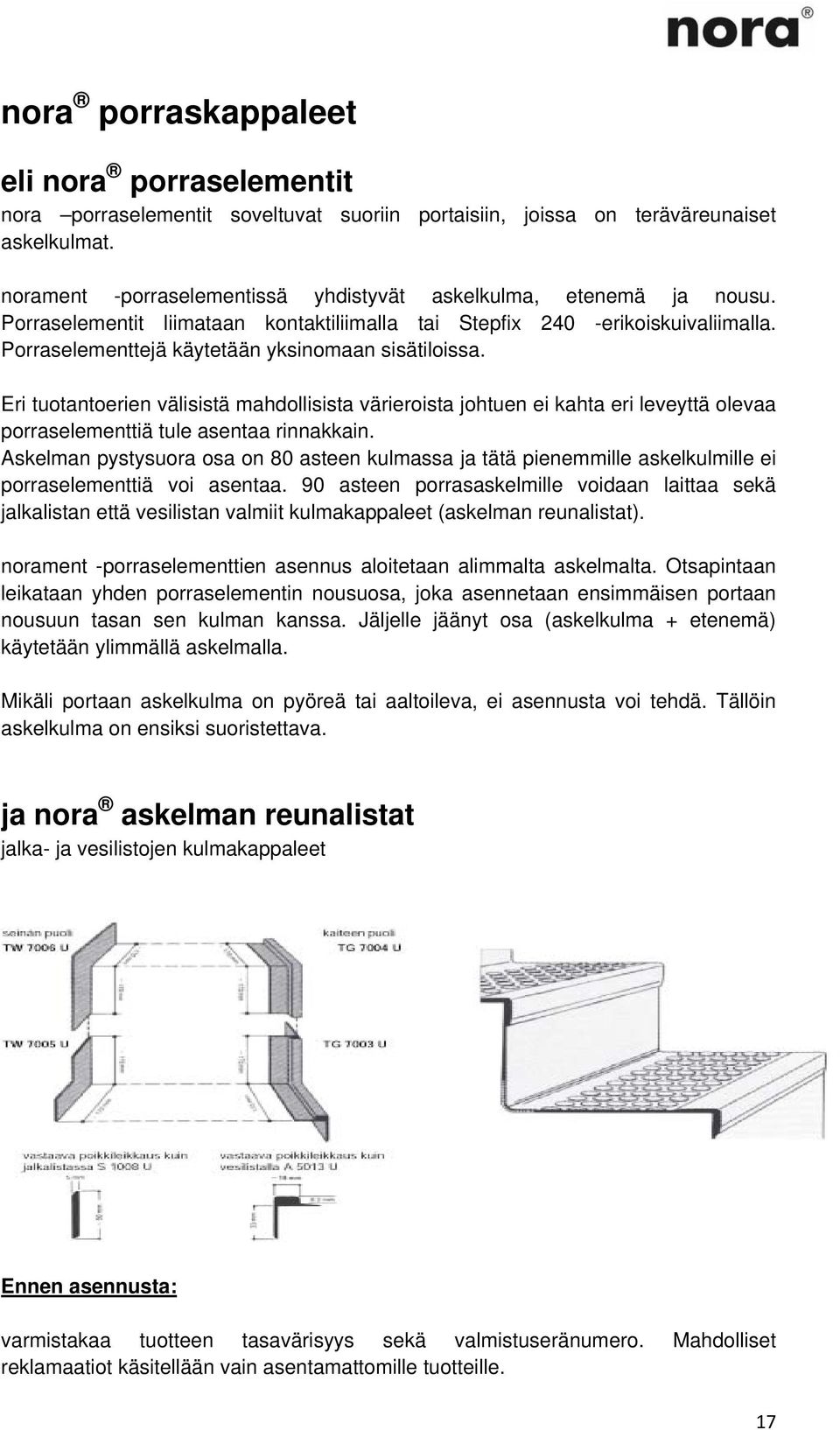

18 nora porraskappaleet eli nora porraselementit nora porraselementit soveltuvat suoriin portaisiin, joissa on teräväreunaiset askelkulmat. norament -porraselementissä yhdistyvät askelkulma, etenemä ja nousu. Porraselementit liimataan kontaktiliimalla tai Stepfix 240 -erikoiskuivaliimalla. Porraselementtejä käytetään yksinomaan sisätiloissa. Eri tuotantoerien välisistä mahdollisista värieroista johtuen ei kahta eri leveyttä olevaa porraselementtiä tule asentaa rinnakkain. Askelman pystysuora osa on 80 asteen kulmassa ja tätä pienemmille askelkulmille ei porraselementtiä voi asentaa. 90 asteen porrasaskelmille voidaan laittaa sekä jalkalistan että vesilistan valmiit kulmakappaleet (askelman reunalistat). norament -porraselementtien asennus aloitetaan alimmalta askelmalta. Otsapintaan leikataan yhden porraselementin nousuosa, joka asennetaan ensimmäisen portaan nousuun tasan sen kulman kanssa. Jäljelle jäänyt osa (askelkulma + etenemä) käytetään ylimmällä askelmalla. Mikäli portaan askelkulma on pyöreä tai aaltoileva, ei asennusta voi tehdä. Tällöin askelkulma on ensiksi suoristettava. ja nora askelman reunalistat jalka- ja vesilistojen kulmakappaleet Ennen asennusta: varmistakaa tuotteen tasavärisyys sekä valmistuseränumero. Mahdolliset reklamaatiot käsitellään vain asentamattomille tuotteille. 17

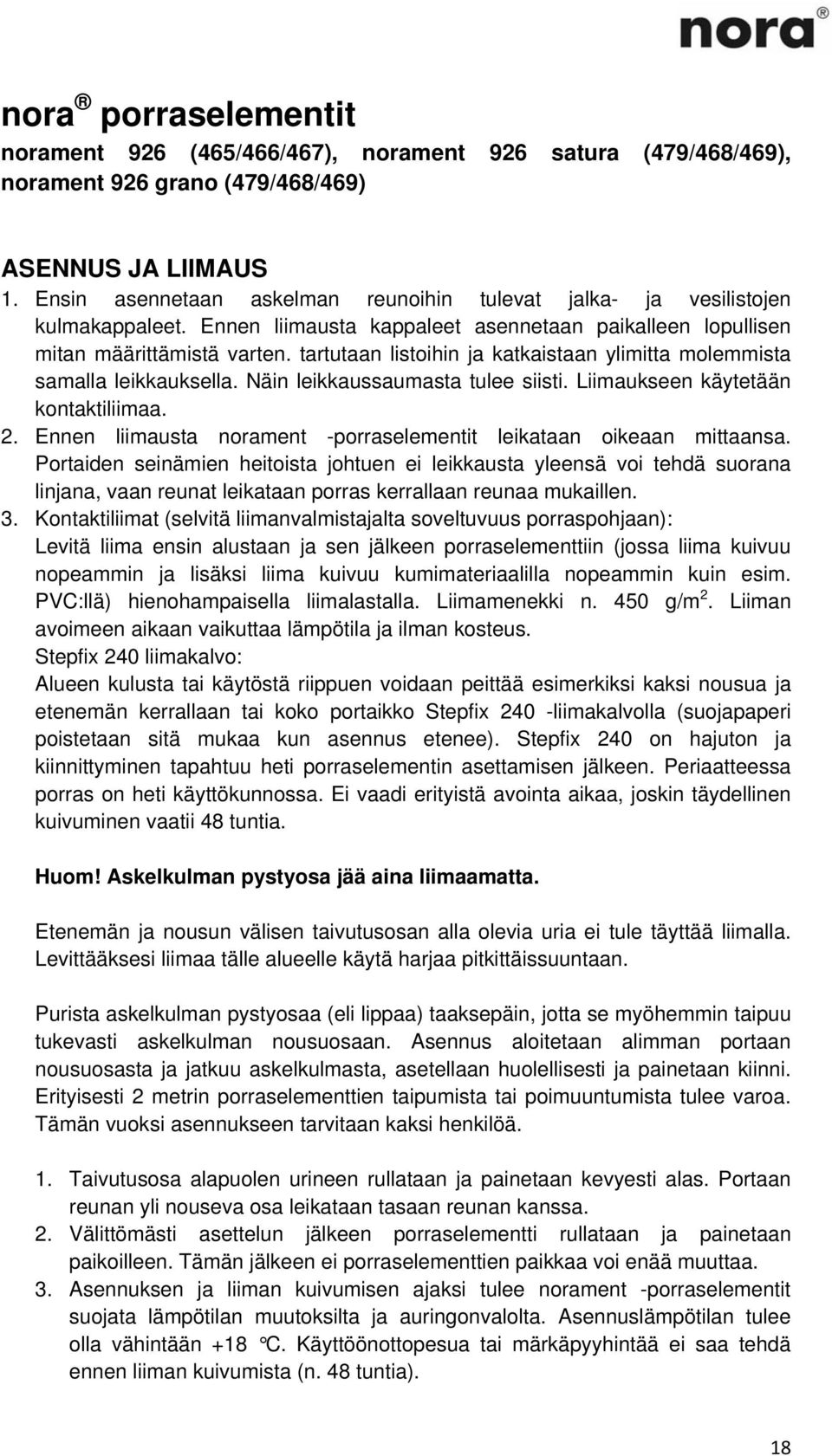

19 nora porraselementit norament 926 (465/466/467), norament 926 satura (479/468/469), norament 926 grano (479/468/469) ASENNUS JA LIIMAUS 1. Ensin asennetaan askelman reunoihin tulevat jalka- ja vesilistojen kulmakappaleet. Ennen liimausta kappaleet asennetaan paikalleen lopullisen mitan määrittämistä varten. tartutaan listoihin ja katkaistaan ylimitta molemmista samalla leikkauksella. Näin leikkaussaumasta tulee siisti. Liimaukseen käytetään kontaktiliimaa. 2. Ennen liimausta norament -porraselementit leikataan oikeaan mittaansa. Portaiden seinämien heitoista johtuen ei leikkausta yleensä voi tehdä suorana linjana, vaan reunat leikataan porras kerrallaan reunaa mukaillen. 3. Kontaktiliimat (selvitä liimanvalmistajalta soveltuvuus porraspohjaan): Levitä liima ensin alustaan ja sen jälkeen porraselementtiin (jossa liima kuivuu nopeammin ja lisäksi liima kuivuu kumimateriaalilla nopeammin kuin esim. PVC:llä) hienohampaisella liimalastalla. Liimamenekki n. 450 g/m 2. Liiman avoimeen aikaan vaikuttaa lämpötila ja ilman kosteus. Stepfix 240 liimakalvo: Alueen kulusta tai käytöstä riippuen voidaan peittää esimerkiksi kaksi nousua ja etenemän kerrallaan tai koko portaikko Stepfix 240 -liimakalvolla (suojapaperi poistetaan sitä mukaa kun asennus etenee). Stepfix 240 on hajuton ja kiinnittyminen tapahtuu heti porraselementin asettamisen jälkeen. Periaatteessa porras on heti käyttökunnossa. Ei vaadi erityistä avointa aikaa, joskin täydellinen kuivuminen vaatii 48 tuntia. Huom! Askelkulman pystyosa jää aina liimaamatta. Etenemän ja nousun välisen taivutusosan alla olevia uria ei tule täyttää liimalla. Levittääksesi liimaa tälle alueelle käytä harjaa pitkittäissuuntaan. Purista askelkulman pystyosaa (eli lippaa) taaksepäin, jotta se myöhemmin taipuu tukevasti askelkulman nousuosaan. Asennus aloitetaan alimman portaan nousuosasta ja jatkuu askelkulmasta, asetellaan huolellisesti ja painetaan kiinni. Erityisesti 2 metrin porraselementtien taipumista tai poimuuntumista tulee varoa. Tämän vuoksi asennukseen tarvitaan kaksi henkilöä. 1. Taivutusosa alapuolen urineen rullataan ja painetaan kevyesti alas. Portaan reunan yli nouseva osa leikataan tasaan reunan kanssa. 2. Välittömästi asettelun jälkeen porraselementti rullataan ja painetaan paikoilleen. Tämän jälkeen ei porraselementtien paikkaa voi enää muuttaa. 3. Asennuksen ja liiman kuivumisen ajaksi tulee norament -porraselementit suojata lämpötilan muutoksilta ja auringonvalolta. Asennuslämpötilan tulee olla vähintään +18 C. Käyttöönottopesua tai märkäpyyhintää ei saa tehdä ennen liiman kuivumista (n. 48 tuntia). 18

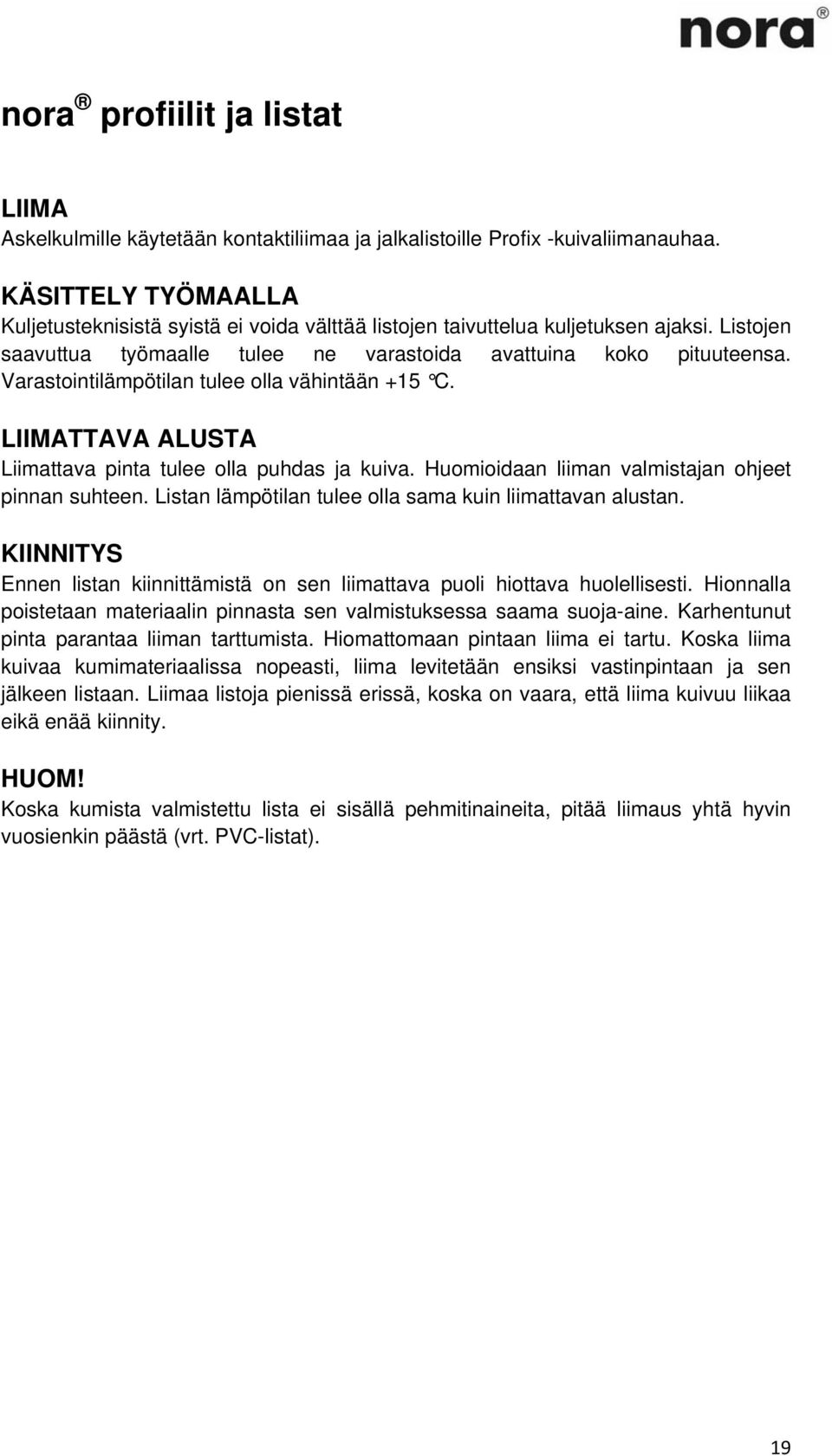

20 nora profiilit ja listat LIIMA Askelkulmille käytetään kontaktiliimaa ja jalkalistoille Profix -kuivaliimanauhaa. KÄSITTELY TYÖMAALLA Kuljetusteknisistä syistä ei voida välttää listojen taivuttelua kuljetuksen ajaksi. Listojen saavuttua työmaalle tulee ne varastoida avattuina koko pituuteensa. Varastointilämpötilan tulee olla vähintään +15 C. LIIMATTAVA ALUSTA Liimattava pinta tulee olla puhdas ja kuiva. Huomioidaan liiman valmistajan ohjeet pinnan suhteen. Listan lämpötilan tulee olla sama kuin liimattavan alustan. KIINNITYS Ennen listan kiinnittämistä on sen liimattava puoli hiottava huolellisesti. Hionnalla poistetaan materiaalin pinnasta sen valmistuksessa saama suoja-aine. Karhentunut pinta parantaa liiman tarttumista. Hiomattomaan pintaan liima ei tartu. Koska liima kuivaa kumimateriaalissa nopeasti, liima levitetään ensiksi vastinpintaan ja sen jälkeen listaan. Liimaa listoja pienissä erissä, koska on vaara, että liima kuivuu liikaa eikä enää kiinnity. HUOM! Koska kumista valmistettu lista ei sisällä pehmitinaineita, pitää liimaus yhtä hyvin vuosienkin päästä (vrt. PVC-listat). 19
