Matrox. Uusi kulutusta kestävä liukas kestomuovi vuoraussovellutuksiin

Transkriptio

1 Matrox Uusi kulutusta kestävä liukas kestomuovi vuoraussovellutuksiin

2 Matrox tuoteperhe koostuu teknisistä kestomuoveista, jotka auttavat ratkaisemaan asiakkaan ongelmat liittyen vastinpintojen kitkaan, kulumiseen ja materiaalien virtaukseen. Äärimmäisen alhainen kitkakerroin, erinomainen kulumisen kestävyys, hyvä iskunkestävyys, erinomainen kemiallinen kestävyys, sekä ylivoimainen suorituskyky vaativissa olosuhteissa ovat Matrox tuotteille tunnusomaisia piirteitä. Vink Finland Vink Finland Oy kuuluu kansainväliseen Vink-ryhmään, joka toimii 12 maassa eri puolilla Eurooppaa yli 1000 ihmisen voimin. Vinkillä on yli 50-vuoden kokemus Euroopan muovipuolivalmiste-markkinoista ja Suomenkin Vinkillä on takanaan jo 40 vuoden menestyksekäs historia alansa uranuurtajana ja suunnannäyttäjänä. Vinkillä on kokemuksen mukanaan tuomana alansa paras asiantuntemus tuotteista ja niiden käyttösovelluksista. Kattavat tuotevalikoimat ja nopea saatavuus kuuluvat olennaisena osana liikeideaamme. Suomessa Vinkillä on kaikkiaan seitsemän toimipistettä markkinoiden kannalta keskeisillä paikoilla. Pääkonttorimme sekä keskusvarastomme sijaitsee Keravalla ja aluevarastomme Tampereella ja Oulussa. Lisäksi palvelemme asiakkaitamme paikallisten myyntikonttoriemme kautta Pietarsaaressa, Kuopiossa, Kouvolassa ja Raisiossa. Vink toimittaa materiaaleja lukuisiin eri sovelluksiin eri toimialoilla. Markkinoinnissamme pyrimme kuitenkin keskittymään neljälle eri avaintoimialalle: Mainostaminen ja graafiset sovellukset Rakentaminen Prosessiteollisuus Konepajateollisuus Olemme toimineet Suomessa jo vuosien ajan Saksalaisen Röchling Engineer Plastics:in ensisijaisena yhteistyökumppanina. Lähes 90 vuoden kokemuksellaan Röchling Engineering Plastics on maailmanlaajuinen johtava toimija teknisistä muoveista valmistettujen puolivalmisteiden kehittelyn ja tuotannon alalla. Tuotteiden korkea laatu ja taloudellinen tehokkuus perustuvat yli pitkälle koulutetun työntekijän osaamiseen, erittäin korkealaatuiseen materiaalien kehitykseen, alan viimeisintä teknologiaa edustaviin tuotantotiloihin ja laboratorioihin. Kustannustehokas vaihtoehto Teräkseen verrattuna Matrox:illa on selkeitä käyttöetuja. Alhaisemmat kokonaiskustannukset Vuorattaessa olemassa oleva siilo Matroxi:illa kustannukset ovat vain kolmasosa siitä kuin jos siilo vuorattaisiin teräksellä. Alhaisempi paino Jos esimerkiksi uudelleen vuorataan 200 m 2 terässiilo Matroxi:illa, on kokonaismassa lähes kolme tonnia alhaisempi, kuin että siilo vuorattaisiin perinteisesti, eli hitsaamalla olemassa olevien seinien päälle uudet teräslevyt (S235JR)(kts. taulukko alla). Matrox vähentää merkittävästi rakenteille aiheutuvaa kuormitusta, ja tekee asennustyöstä helpompaa. Materiaalin paksuus Ominaispaino g/cm 3 Teräs 3 mm ,710 Matrox 10 mm ,860 Painon alennus Matroxin avulla 2850kg ~60% Paino / 200m 2 [kg] Pidempi käyttöikä Matrox kestomuovien käyttöikä on merkittävästi pidempi kuin normaalien rakenneterästen. Sand- Slurry kulutustestillä mitattuna Matroxin kulutuskestävyys on 46 % parempi kuin normaalin rakenneteräksen (S235/JR).

3 Tyypilliset käyttösovellukset Hankauskulutustesti Sand-Slurry -menetelmällä Sand-Slurry kulutustestissä tutkitaan testattavan kappaleen hankauskulutuskestävyyttä koeolosuhteissa. Testissä hiekkaa ja vettä sekoitetaan tunnetussa suhteessa mitta-astiaan. Tutkittava näytekappale ja vertailukappale kiinnitetään sekoittimeen, joka asetetaan seokseen ja seosta sekoitetaan vakio aika. Vertailukappaleena käytetään polyeteeniä PE- UHMW, jonka molekyylimassa on 5 milj. g/mol. Testin tulos ilmoitetaan suhteellisena indeksilukuna, joka lasketaan näytekappaleen tilavuuden muutoksesta kokeen aikana verrattuna vertailukappaleeseen. Mitä pienempi indeksi on, sen parempi on tutkittavan kappaleen hankauskulumisen kesto Hankausindeksi Matrox Teräs S235JR Alumiini Matrox tuotteita käytetään useilla eri teollisuuden aloilla, jotka käsittelevät rakeisia bulkkimateriaaleja. Käyttökohteet ulottuvat aina kaivostoiminnasta tuotteen jatkojalostukseen lopputuotteeksi asti. Kosteuden ja raekoon muutokset vaikuttavat tuotteen virtaavuuteen, lisäksi ajan myötä teräspinnat karhentuvat ja korrodoituvat, jolloin käsiteltävät tuotteet alkavat tarttua helpommin rakenteisiin. Ajan kanssa ongelmat lisääntyvät ja aiheuttavat tuotantokatkoksia sekä laatuongelmia. Kaivokset Dumpperit Kauhojen vuoraukset Syöttösuppiloiden vuoraus Rännien vuoraus Kaapimet Keräimien/purkaimien vuoraukset Laahauskauhojen vuoraus Pyöräkuormaajien kauhat Liikenne Laivojen ruumat Kuorma-autojen lavojen vuoraukset Junavaunut Varastointi ja käsittely Siilot, säiliöt, bunkkerit Talteenottokeräimet Kuorma-autojen tyhjennysasemat Junavaunujen tyhjennysasemat Tärysyöttimet Keruusuppilot Puskutraktorien teräslevyn pinnoitus Siirtimien lavat Reunukset/ohjaimet Kaavarit Tuotanto Syöttösiilot Välivarastot Kuormaussuppilot Varastosiilot ja säiliöt Suppilot Kourut Syöttimet Ruuvikuljettimet Käsiteltävät bulkkimateriaalit Hiili Rautamalmi Kuparirikaste Savi Kalkkikivi Sooda Kemianteollisuuden jauheet Nikkelimalmi Turve Synteettinen kipsi Kaoliini Potaska Suolat Kvartsihiekka Saippua-aineet Puulastut / pelletit Sinkkirikaste Fosfaatti Pöly Talkki Bauksiitti

4 Matrox Matrox on yleisimmin käytetty kestomuovi tuoteperheestämme. Sen ominaisuudet soveltuvat useimpiin käyttökohteisiin. Matroxin liukukitkakerroin on erittäin alhainen mikä tekee siitä erinomaisen ratkaisun tahmeiden ja helposti tarttuvien bulkkimateriaalien käsittelyyn. Erittäin alhainen liukukitkakerroin Erinomainen kestävyys hankautumista ja mekaanista kulumista vastaan Iskunkestävyys Ei ime vettä itseensä Kestää hyvin kemikaaleja Kestää hyvin korkeita lämpötiloja Materiaalien kuljetussovellutukset Lavojen vuoraukset Siilojen ja syöttösuppiloiden vuoraukset Matrox: Vuorausmateriaali erityisesti tarttuville materiaaleille Matrox U 110 Tälle tuotteelle erityistä on sen hyvä lämmönsietokyky, joka tekee siitä erinomaisen vaihtoehdon erityisesti sovellutuksiin, joissa käsitellään tuhkaa, tervaa tai asfalttia. Matrox U110 on seostettu lisäaineilla, jotka mahdollistavat sen käytön jopa 190 C:ssa. Suunniteltaessa vuorauksia Matrox U110:llä tulee ottaa huomioon lämpölaajeneminen. Erittäin korkea lämpötilan kesto Alhainen liukukitkakerroin Kestää hyvin hankausta Sisältää seosaineita, jotka estävät muovin hapettumista Kestää hyvin kemikaaleja Alhainen kosteuden imeytymisprosentti Lavojen vuoraukset Siirtokontit Syöttösuppiloiden vuoraukset Rännien vuoraukset Matrox U 110: Erinomainen ratkaisu kuumille bulkkimateriaaleille Matrox SE Matrox SE on ratkaisu kohteisiin, joissa suositellaan tai vaaditaan käytettäväksi palamattomia materiaaleja. Tuotteen ominaisuudet ovat erinomainen sekoitus hyvää liukuvuutta ja kulutuksenkestoa, lisäksi Matrox SE:n paloluokitus on V0 kansainvälisen UL94 luokituksen mukaisesti Itsestään sammuva (UL94, V0) Hyvä kulutuksen kesto Kestää iskuja Alhainen liukukitkakerroin UV-suojattu Anti-staattinen pinta Kaivokset Lavojen vuoraukset Syöttösuppilot Matrox SE: Soveltuu erinomaisesti esimerkiksi maanalaiseen kaivostoimintaan

5 Matrox EX 60 Matrox EX60 on täysin antistaattinen, jolloin antistaattisuus säilyy läpi levyn käyttöiän ja näin ollen tuote soveltuu erinomaisesti kohteisiin, joissa riski esimerkiksi pölyräjähdykselle on suuri. Matrox EX 60 on lisäksi UV-suojattu, joten se soveltuu myös käytettäväksi ulko-olosuhteissa. Antistaattinen Hyvä kulutuksenkesto Hyvä iskunkesto UV-suojattu Avolouhokset Lavojen vuoraukset Kaivinkoneiden kauhojen vuoraus Kuljettimet Syöttösuppilot Antistaattinen: Matrox EX 60 isoveltuu käytettäväksi hyvin avolouhoksiin. Matrox SI 12 Parempi kulutuksenkesto ja liukuominaisuudet kuin tavallisella PE1000:lla tekevät Matrox SI12:sta erinomaisen tuotteen erityisesti kevyempiin käyttökohteisiin, kuten turpeen ja hiekan käsittelyyn. Kestää hyvin kulutusta Hyvät liukuominaisuudet Soveltuu ulkokäyttöön Satamat Kuljettimet Puuteollisuus Matrox SI 12: Kustannustehokas vaihtoehto kevyisiin sovellutuksiin Matrox X Karkearakeiset ja teräväkulmaiset kiintoaineet asettavat äärinmäiset vaatimukset vuorausmateriaaleille. Matrox X on kehitetty juuri tällaisiin äärimmäisiin olosuhteisiin. Kun vaaditaan äärimmäistä kulutuksen kestoa ja erittäin alhaista liukukitkaa, on Matrox X ainoa oikea vaihtoehto. Erinomainen kulutuksenkesto Korkea pintakovuus Erinomaiset liukuominaisuudet Hyvä iskunkesto Kestää kemikaaleja erinomaisesti Kaivokset Kaivoskoneet Lavojen vuoraukset Syöttökartiot Matrox X: Huippuluokan vuorausmateriaali äärimmäisiin olosuhteisiin

6 Matrox FC Matrox FC on hyväksytty elintarvikekäyttöön, joten se soveltuu erinomaisesti elintarviketeollisuuden eri käyttökohteisiin, joissa vaaditaan hyvää kulutuksen kestoa ja materiaalin virtaavuutta. FDA-hyväksytty Hyvä kulutuksenkesto Korkea iskulujuus Erittäin alhainen liukukitkakerroin Vähäinen kosteuden imeytyminen Elintarviketeollisuus Tavaravaunut Säiliöiden vuoraukset Matrox FC: Elintarvikekäyttöön soveltuva FDA-hyväksytty vuorausmateriaali Matrox PUR Matrox PUR on erinomainen vaihtoehto kohteisiin, joissa vaaditaan äärimmäistä kulutuksen- ja iskunkestoa, mutta ei niinkään hyviä liukuominaisuuksia. Yhdessä muiden Matrox tuoteperheen tuotteiden kanssa käytettynä saadaan toteutettua kokonaisuuksia, joissa kaikki tavallisimmat ongelmat saadaan ratkaistua. Matrox PUR on saatavilla vaatimuksista riippuen useina eri kovuuksina. Kestää erinomaisesti iskuja ja tärinää Erittäin elastinen ja kestää hyvin repeämiä Hyvä kulutuksen kesto Vaimentaa ääntä Betonisekoittimien vuoraukset Varastosiilot Syöttösuppilot Murskaimet Tien kunnossapitokalusto Matrox PUR: Hyvä ratkaisu kun liukuvaatimukset ovat alhaiset, mutta kulutuksen kestovaatimukset korkeat. Erittäin hyvä Hyvä Tyydyttävä Kohtuullinen Huono Matrox Matrox U 110 Matrox SE Matrox EX 60 Matrox X Matrox SI 12 Matrox FC Matrox PUR Kulutuksen kestävyys Iskun kestävyys Liukuominaisuudet Antistaattisuus UV kesto Jatkuva käyttölämpötila Hetkellinen käyttölämpötila

7 Levy koot Matrox on saatavilla seuraavissa levymitoissa: Mitat Paksuus* 2000 x 1000 mm 3050 x 1250 mm 4000 x 2000 mm 6 20 mm 6000 x 2000 mm 6000 x 2500 mm (MegaSheet) *Erikoistilauksesta myös paksuudet mm asti. MegaSheet MegaSheet levykoko on kehitetty erityisesti vuorausteknisiin ratkaisuihin. Tällä erikoisvalmisteisella normaalia suuremmalla levyllä saadaan asennustyötä nopeutettua, ja lisäksi itse asennukseen jää vähemmän saumoja. MegaSheet levyt voidaan asentaa sellaisenaan, tai tarpeen vaatiessa ne voidaan leikata mittojen mukaan. MegaSheet levyjen etuja Koko 6,000 x 2,500 mm Vähentää työvaiheita Vähemmän hukkapaloja Säästää kustannuksia merkittävästi Matrox rullat Matroxia voidaan myös toimittaa rullissa. Tällöin rullat avataan ja leikataan asennuspaikalla mittojen mukaan, tai asennetaan sellaisenaan. Rullien käytöllä saavutetaan mm. seuraavia etuja: helppo asennus vähemmän hitsauksia vähemmän kiinnityksiä Parempi kuorman purku Matrox rullien avulla on käytännössä mahdollista vuorata millainen tahansa lava nopeasti ja helposti. Toimitusohjelmaan kuuluu paksuudet 6,3mm 15mm asti, maksimi leveyden ollessa 5 metria ja pituuden maksimissaan 14,6 metriä. Kuormaa purettaessa lavoilta erityisesti vanhemman kaluston kanssa materiaalien paakkuuntuminen voi aiheuttaa ongelmia, joissain tapauksissa voi olla jopa vaarallista, jos lava joudutaan nostamaan ääriasentoon ennen kuin purettava materiaali valuu pois. Tällöin kuorma valuu äkillisesti lavalta pois ja voi aiheuttaa vaaratilanteita. Vuoraamalla lava Matroxilla varmistetaan kuljetettavan materiaalin tasainen purku lavalta, merkittävästi pienemmällä lavan nostokulmalla. Näin säästetään aikaa, eikä työturvallisuus vaarannu. Matrox rullat: Erinomainen ratkaisu kuormalavojen vuoraukseen.

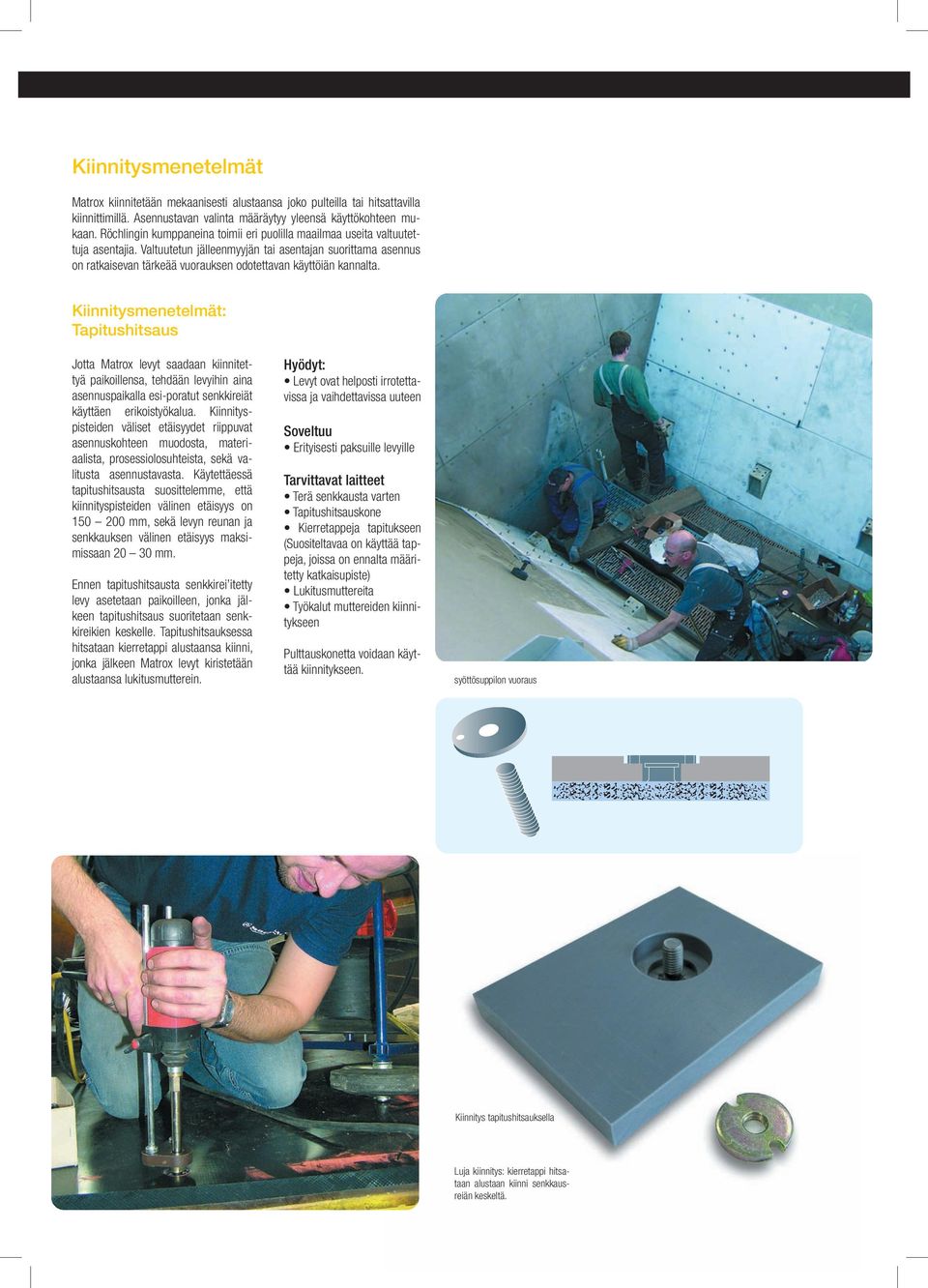

8 Kiinnitysmenetelmät Matrox kiinnitetään mekaanisesti alustaansa joko pulteilla tai hitsattavilla kiinnittimillä. Asennustavan valinta määräytyy yleensä käyttökohteen mukaan. Röchlingin kumppaneina toimii eri puolilla maailmaa useita valtuutettuja asentajia. Valtuutetun jälleenmyyjän tai asentajan suorittama asennus on ratkaisevan tärkeää vuorauksen odotettavan käyttöiän kannalta. Kiinnitysmenetelmät: Tapitushitsaus Jotta Matrox levyt saadaan kiinnitettyä paikoillensa, tehdään levyihin aina asennuspaikalla esi-poratut senkkireiät käyttäen erikoistyökalua. Kiinnityspisteiden väliset etäisyydet riippuvat asennuskohteen muodosta, materiaalista, prosessiolosuhteista, sekä valitusta asennustavasta. Käytettäessä tapitushitsausta suosittelemme, että kiinnityspisteiden välinen etäisyys on mm, sekä levyn reunan ja senkkauksen välinen etäisyys maksimissaan mm. Ennen tapitushitsausta senkkirei itetty levy asetetaan paikoilleen, jonka jälkeen tapitushitsaus suoritetaan senkkireikien keskelle. Tapitushitsauksessa hitsataan kierretappi alustaansa kiinni, jonka jälkeen Matrox levyt kiristetään alustaansa lukitusmutterein. Hyödyt: Levyt ovat helposti irrotettavissa ja vaihdettavissa uuteen Soveltuu Erityisesti paksuille levyille Tarvittavat laitteet Terä senkkausta varten Tapitushitsauskone Kierretappeja tapitukseen (Suositeltavaa on käyttää tappeja, joissa on ennalta määritetty katkaisupiste) Lukitusmuttereita Työkalut muttereiden kiinnitykseen Pulttauskonetta voidaan käyttää kiinnitykseen. syöttösuppilon vuoraus Kiinnitys tapitushitsauksella Luja kiinnitys: kierretappi hitsataan alustaan kiinni senkkausreiän keskeltä.

9 Kiinnitysmenetelmät: Hitsattava aluslevy Tällä niin kutsutulla prikka-hitsauksella kuperan muotoinen pyöreä aluslevy hitsataan alustaan kiinni senkkausreiän keskeltä. Näin ollen asennustyö on nopeaa, sillä kiinnityksessä työvaihteita on vain yksi. Menetelmä soveltuu maksimissaan 15 mm levypaksuudelle. Asennustyö viimeistellään asentamalla senkkausreikiin Matroxista tehdyt hatut, jolloin pinnasta saadaan täysin sileä. Hyödyt: Helppo ja nopea asennus Suojahatut estävät käsiteltävän materiaalin kerääntymisen kiinnityspisteisiin. Yksinkertaisin tapa asentaa vuorauksia Tarvittavat laitteet Aluslaattoja Terä senkkausta varten Hitsauskone (kaasu- tai sähköhitsauskone) Matrox suojahattuja Edellä mainittujen tapojen lisäksi on myös muita tapoja kiinnittää Matrox levyt. Annamme mielellämme lisätietoja. Kiinnitys prikka-hitsauksella Kiinnitys betoniin Kiinnitys betoniin Matrox levyt voidaan kiinnittää betoniin tai muurauksiin prikka-hitsauksessa käytettävillä aluslevyillä, uppokantaruuveilla ja kiila-ankkureilla. Tällä menetelmällä levyt kiinnityspisteisiin jää hieman liikkumavaraa, joka estää esimerkiksi lämpölaajenemisesta johtuvia kohoumia levyissä. Jottei käsiteltävää materiaalia keräänny kiinnityspisteisiin, ne viimeistellään Matroxista tehdyillä suojahatuilla. Suojahattu Matrox Prikka Betoniankkuri Betoni Uppokantaruuvi

10 Lähellä asiakasta Vink Finlandilla on seitsemän toimipistettä. Päävarastomme sijaitsee Keravalla,alueelliset varastomme Oulussa jatampereella. Myyntikonttorit Vinkillä on Kouvolassa, Kuopiossa, Raisiossa ja Kokkolassa. Oulu Kokkola Kuopio Tampere Kouvola Raisio Kerava

11 Muistiinpanoja:

12 Vink Finland Oy, Silokalliontie 6, Kerava Puh Fax
