1 Sisällys Tehtävien pikahakemisto DIGITAALIKAMERA. Kameran valmistelu ja käytön kulku. Kuvaus etsimellä 3. Kuvaus live-näkymällä Käyttöopas 4. Valokuvien ja videoiden näyttäminen 5. Perustoiminnot 6. Kuvausasetusten käyttäminen 7. Valikkotoiminnot 8. Kuvien tulostaminen 9. Kameran liittäminen tietokoneeseen ja älypuhelimeen 0. Akku, akun laturi ja kortti. Vaihdettavat objektiivit. Erikseen myytävien lisävarusteiden käyttö 3. Tiedot 4. TURVALLISUUSOHJEET Kiitämme Olympus-digitaalikameran hankinnasta. Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää uutta kameraasi. Siten pystyt hyödyntämään kameran suorituskykyä parhaalla mahdollisella tavalla sekä varmistat kameran pitkän käyttöiän. Säilytä tämä ohje huolellisesti tallessa tulevaa käyttöä varten. Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa ja saattavat täten poiketa itse tuotteesta. Tämä käyttöohje pohjautuu kameran laiteohjelmiston versioon.0. Käyttöohjeen sisältö saattaa vaihdella, jos kameran toimintoja lisätään ja/tai muutetaan kameran laiteohjelmiston päivityksen seurauksena. Ajankohtaiset tiedot saat Olympuksen kotisivuilta. Saat lisäetuja Olympukselta rekisteröimällä tuotteesi osoitteessa

2 Tämä ilmoitus koskee toimitettua salamayksikköä ja on tarkoitettu pääasiassa käyttäjille Pohjois-Amerikassa. Information for Your Safety IMPORTANT SAFETY INSTRUCTIONS When using your photographic equipment, basic safety precautions should always be followed, including the following: Read and understand all instructions before using. Close supervision is necessary when any flash is used by or near children. Do not leave fl ash unattended while in use. Care must be taken as burns can occur from touching hot parts. Do not operate if the fl ash has been dropped or damaged - until it has been examined by qualifi ed service personnel. Let fl ash cool completely before putting away. To reduce the risk of electric shock, do not immerse this fl ash in water or other liquids. To reduce the risk of electric shock, do not disassemble this fl ash, but take it to qualifi ed service personnel when service or repair work is required. Incorrect reassembly can cause electric shock when the flash is used subsequently. The use of an accessory attachment not recommended by the manufacturer may cause a risk of fi re, electric shock, or injury to persons. SAVE THESE INSTRUCTIONS FI Käyttöohjekirjassa käytetyt merkinnät Tässä käyttöohjeessa käytetään seuraavia symboleita. Tärkeää tietoa tekijöistä, jotka saattavat aiheuttaa vikoja tai # Varoituksia toimintahäiriöitä. Varoittaa myös toimenpiteistä, joita on syytä ehdottomasti välttää. $ Huomautuksia Osoittaa kameran käyttöä koskevaan huomautukseen. Sisältää hyödyllisiä tietoja ja vihjeitä. Niitä noudattamalla voit % Vihjeitä hyödyntää kameran ominaisuuksia mahdollisimman tehokkaasti. Viittaus sivuille, joilla on esitetty yksityiskohtainen kuvaus g aiheesta tai aiheeseen liittyviä tietoja.

3 Sisällys Tehtävien pikahakemisto 7 Pakkauksen sisältö...9 Kameran valmistelu ja käytön kulku 0 Osien nimet...0 Akun lataaminen ja asentaminen... Korttien asentaminen ja poistaminen...3 Objektiivin kiinnitys kameraan..4 Salamayksikön kiinnitys...5 Virta päälle...6 Päivämäärän ja kellonajan asetus...7 Kuvaustilan asettaminen...8 Kuvaustavan valitseminen...9 Kuvaus etsimellä 0 Kuvaus...0 Stillkuvien ottaminen...0 Videokuvan tallennus... Kuvaustoimintojen asettaminen...3 Monitoimipainikkeen käyttö...3 Erikoisohjauspaneelin käyttö...4 Kuvaus live-näkymällä 5 Kuvaus...5 Stillkuvien ottaminen...5 Videokuvan tallennus...6 Kosketusnäytön käyttäminen...7 Tarkennusmenetelmän valitseminen...7 Langattoman LAN-yhteyden käyttö...7 Kuvaustoimintojen asettaminen...8 Live-ohjeiden käyttäminen...8 Live-ohjauksen käyttäminen...30 Valokuvien ja videoiden näyttäminen 3 Valokuvien ja videoiden näyttäminen...3 Kuvahakemisto/ Kalenterinäyttö...3 Stillkuvien katselu...3 Videoiden katselu...3 Äänenvoim...3 Kuvien suojaaminen...3 Kuvien poistaminen...33 Kuvien valitseminen...33 Kosketusnäytön käyttäminen...34 Kuvien valinta ja suojaaminen..34 Perustoiminnot 35 Tietonäytöt kuvauksen aikana..35 Etsimen näyttö kuvattaessa etsimellä...35 Näyttöruutu kuvattaessa live-näkymällä...36 Informaationäytön vaihtaminen...37 Kuvaustilojen käyttö...38 Tähtää ja kuvaa -valokuvaus (P-ohjelmatila)...38 Aukon valinta (A-aukonsäätötila)...39 Suljinajan valinta (S suljinajan säätötila)...40 Aukon ja suljinajan valinta (M-manuaalitila)...4 Videotilan käyttö (n)...4 FI 3 Sisällys

4 Sisällys Tehosteiden lisääminen videoon [Movie Effect]...4 Taidesuodattimien käyttö...44 Kuvaus käyttäen tilannekohtaista ohjelmaa...45 PHOTO STORY -toiminnon käyttäminen...47 Yleiset kuvausasetukset...49 Valotuksen säätäminen (valotuksen korjaus)...49 Muuta kirkkaimpien kohtien ja varjojen kirkkautta...49 Valotuksen lukitseminen (AE-lukitus)...49 Salaman käyttö (salamakuvaus)...50 Tarkennuspisteen valinta (AF-alue)...5 AF-pisteen asetus...5 Kasvojen tunnistuksen AF / pupillin tunnistuksen AF...53 Zoomauskehyksen AF / zoomauksen AF...54 Sarjakuvaus/itselaukaisimen käyttö...55 Värin säätäminen (valkotasapaino)...56 ISO-herkkyys...57 Värien hallinta (Color Creator)...58 HDR-valokuvaus...59 Tietojen näyttö katselun aikana...60 Kuvatietojen toisto...60 Informaationäytön vaihtaminen...60 Toiston informaationäyttötavan vaihtaminen...6 Kuvien jakaminen Wi-Fi-yhteyden kautta (Jakamisjärjestys)...6 Toistettavien kuvien käsittely...63 Kuvausasetusten käyttäminen 66 Kameran tärinän vähentäminen (kuvanvakaaja)...66 Käsittelyvaihtoehdot (kuvatila)...68 Tehosteiden lisääminen videoon...69 Kuvasuhteen asettaminen...69 Kuvan laatu (tallennustila)...70 Salaman tuottaman valon määrän säätäminen (salaman tehon säätö)...7 Kohteen kirkkauden mittaustapa kameralla (mittaus)...7 Tarkennustilan valinta (AF-tila)...73 Liikkuvan kuvan äänen vaihtoehdot (äänen tallentaminen liikkuvan kuvan yhteyteen)...74 Valikkotoiminnot 75 Valikon perustoiminnot...75 Shooting Menu /Shooting Menu -valikkojen käyttö...76 Kortin alustaminen (Kortin asetukset)...76 Oletusasetusten palauttaminen (Reset/Myset)...77 Käsittelyvaihtoehdot (kuvatila)...78 Kuvanlaatu (K)...79 Itselaukaisimen asettaminen (j/y)...79 Asetusten vaihtelu kuvasarjoissa (haarukointi)...80 Useiden valotusten tallentaminen yhteen kuvaan (päällekkäisvalotus)...8 Automaattinen kuvaus kiinteällä aikavälillä (Time lapse -kuvaus) FI

5 Langattomasti kauko-ohjattu salamakuvaus...84 Digitaalinen zoom (Digitaalinen telejatke)...84 HDR-valokuvaus...84 Katseluvalikon käyttö...85 Kierrettyjen kuvien näyttäminen (R)...85 Stillkuvien muokkaus...85 Kaikkien suojausten peruuttaminen...87 Älypuhelimen liitäntätoiminnon käyttö (Älypuhelimen liittäminen)...87 Asetusvalikon käyttö...88 X (Päiväys-/aika-asetus)...88 W (Näyttökielen vaihtaminen)...88 i (Näytön kirkkauden säätö)...88 Rec View...88 Wi-Fi Settings...88 c/# Menu Display...88 Firmware...88 Langattoman LAN-yhteyden luominen (Wi-Fi-asetukset)...89 Mukautettujen valikoiden käyttäminen...90 R AF/MF...90 S Button/Dial/Lever...9 T Release/j...9 U Disp/8/PC...9 V Exp/p/ISO...93 W # Custom...94 X K/Color/WB...95 Y Record/Erase...96 Z Movie...97 b Built-In EVF...97 k K Utility...98 AEL/AFL...98 MF Assist...99 Button Function...99 t Lever Function...0 Kamerassa olevien kuvien katselu TV:ssä...0 Hallintapaneelinäyttöjen valitseminen (KControl Settings)...03 Tietonäyttöjen lisääminen (G/Info Settings)...05 Suljinaika, kun salama välähtää automaattisesti [# X-Sync.] [# Slow Limit]...06 AF-tarkennuksen säädöt...07 Lisälaiteporttivalikoiden käyttö...08 Ennen lisälaiteporttivalikoiden käyttöä...08 OLYMPUS PENPAL -laitteen käyttö...09 A OLYMPUS PENPAL Share... 0 B OLYMPUS PENPAL Album... C Electronic Viewfi nder... Kuvien tulostaminen Tulostusvaraus (DPOF)... Tulostusvarauksen luominen.. Kaikkien tai valittujen kuvien poistaminen tulostusvarauksesta... Suoratulostus (PictBridge)...3 Helppo tulostus... 4 Mukautettu tulostus... 4 Sisällys FI 5

6 Sisällys Kameran liittäminen tietokoneeseen ja älypuhelimeen 6 PC-ohjelmiston asentaminen.. 6 Kuvien kopiointi tietokoneeseen ilman OLYMPUS Viewer 3 -ohjelmistoa...8 Kameran langattoman LAN-yhteyden käyttö...9 Mitä OI.Share-sovelluksella voi tehdä?... Akku, akun laturi ja kortti Akku ja laturi... Lisävarusteena saatavan verkkolaitteen käyttö... Laturin käyttö ulkomailla... Sopivat kortit...3 Tallennustila ja tiedostokoko / muistiin mahtuva kuvamäärä..4 Tiedot 36 Kuvausvinkkejä ja tietoa...36 Vikakoodit...38 Kameran puhdistaminen ja säilytys...40 Kameran puhdistus...40 Tallennus...40 Kuvantallentimen puhdistus ja tarkastus...40 Pikselikartoitus kuvankäsittelytoimintojen tarkastus...4 Valikkohakemisto...4 Tekniset tiedot...48 TURVALLISUUSOHJEET 5 TURVALLISUUSOHJEET...5 Osoitin 6 Vaihdettavat objektiivit 5 M.ZUIKO DIGITAL -objektiivin tekniset tiedot...5 Erikseen myytävien lisävarusteiden käyttö 9 Tehoparistokotelo (HLD-7)...9 Tämän kameran kanssa käytettäviksi tarkoitettujen ulkoisten salamayksiköiden käyttö...30 Langattomasti kauko-ohjattu salamakuvaus...3 Muut ulkoiset salamayksiköt...3 Tärkeimmät lisävarusteet...33 Järjestelmäkaavio FI

7 Tehtävien pikahakemisto Kuvaus g Kuvaaminen automaattisia asetuksia käyttäen i (A) 8 Helppo valokuvaus erikoistehosteiden kanssa Taidesuodatin (ART) 44 Kuvasuhteen valinta Kuvasuhde 69 Asetusten nopea mukauttaminen kuvaustilanteeseen Tilannekohtainen ohjelma (SCN) Ammattitasoisia valokuvia helposti Live Guide 8 Valokuvan kirkkauden säätö Valotuksen korjaus 49 Taustaltaan epätarkkojen kuvien ottaminen Live Guide 8 Kuvaus aukonsäädöllä 39 Kohteen liikkeen pysäyttävien tai liikkeen Live Guide 8 vaikutelman luovien kuvien ottaminen Kuvaus suljinajan säädöllä 40 Valkotasapaino 56 Oikeanväristen kuvien ottaminen Yhden kosketuksen valkotasapaino 57 Kuvien käsitteleminen kohteen mukaan / Picture Mode 68 Mustavalkoisten kuvien ottaminen Taidesuodatin (ART) 44 Kun kamera ei tarkenna kohteeseen / tarkennus yhdelle alueelle Tarkentaminen kuvassa olevaan pieneen pisteeseen / tarkennuksen vahvistaminen ennen kuvan ottamista Valokuvien uudelleensommittelu tarkennuksen jälkeen 45 Kosketusnäytön käyttäminen 7 AF-alue 5 Zoomauskehyksen AF / zoomauksen AF 54 Zoomauskehyksen AF / zoomauksen AF 54 C-AF+TR (AF-seuranta) 73 Äänimerkkikaiuttimen poistaminen käytöstä 8 (Äänimerkki) 93 Tehtävien pikahakemisto Valokuvien ottaminen ilman salamaa ISO/DIS Mode 57/45 Image Stabilizer 66 Kameran tärähdyksen vähentäminen Anti-Shock z 94 Itselaukaisin 55 Kaukokaapeli 33 Kohteen kuvaaminen vastavalossa Salamakuvaus 50 Gradation (Kuvatila) 78 Bulb/aika-kuvaus 4 Ilotulituksen kuvaaminen Tilannekohtainen ohjelma (SCN) 45 Kuvan kohinan (täplien) vähentäminen Noise Reduct. 93 FI 7

8 Tehtävien pikahakemisto Kuvien ottaminen siten, että valkoiset aiheet eivät ole liian kirkkaita tai mustat aiheet eivät ole liian tummia Näyttöruudun optimointi/ näyttöruudun värisävyjen säätäminen Valitun tehosteen tarkistaminen ennen kuvausta Vaaka- tai pystytason suuntauksen tarkistus ennen kuvausta Kuvaaminen tarkoituksellista sommittelua käyttäen Lähentäminen valokuviin tarkennuksen tarkistamista varten Gradation (Kuvatila) 78 Histogrammi/ Valotuksen korjaus 37/49 Vaaleiden ja tummien kohtien säätö 49 Näyttöruudun kirkkauden säätö 88 Live View Boost 9 Preview function 00 Test Picture 00 Level gauge 37 Displayed Grid 9 Autoq (Rec View) 88 Omakuvat Itselaukaisin 55 Sarjakuvaus Sarjakuvaus 55 Akun käyttöiän pidentäminen Sleep 93 Otettavien kuvien lukumäärän lisääminen Tallennustila 70 Katselu/retusointi g Kuvien katselu TV:ssä HDMI/Video Out 9 Playback on TV 0 Taustamusiikkia sisältävien diaesitysten katseleminen Diaesitys 65 Tummien alueiden kirkastaminen Shadow Adj (JPEG Edit) 86 Punasilmäisyyden korjaaminen Redeye Fix (JPEG Edit) 86 Vaivatonta tulostusta Direct printing 3 Kaupalliset tulosteet Tulostusvarauksen luominen Vaivatonta valokuvien jakamista Jakotilaus 6 Kameran langattoman LAN-yhteyden käyttö 9 OLYMPUS PENPAL 09 Connection to Smartphone 87 Kameran asetukset g Tehdasasetusten palauttaminen Reset 77 Asetusten tallentaminen Myset 77 Valikkonäytön kielen vaihtaminen W 88 8 FI

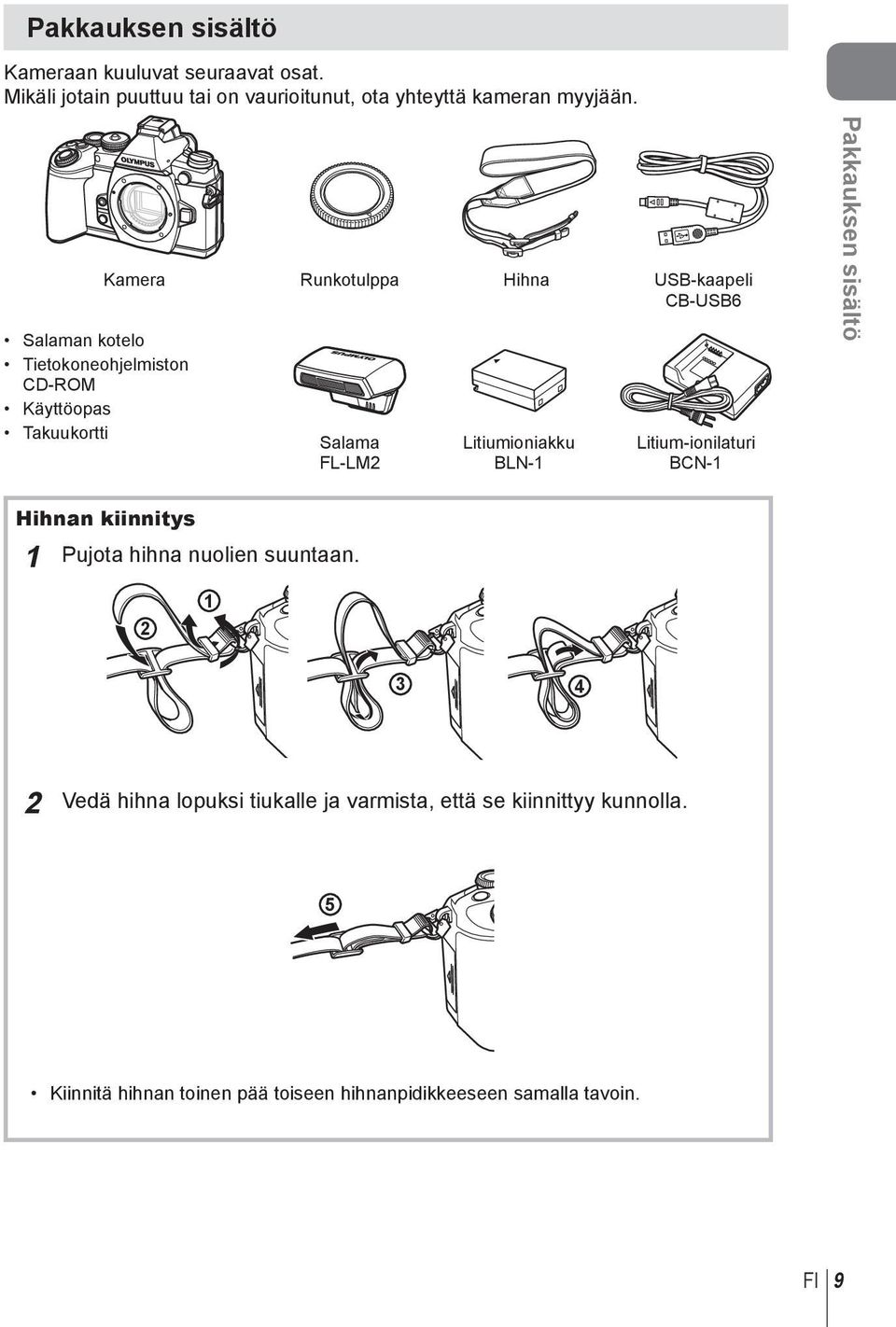

9 Pakkauksen sisältö Kameraan kuuluvat seuraavat osat. Mikäli jotain puuttuu tai on vaurioitunut, ota yhteyttä kameran myyjään. Salaman kotelo Tietokoneohjelmiston CD-ROM Käyttöopas Takuukortti Kamera Runkotulppa Hihna USB-kaapeli CB-USB6 Salama FL-LM Litiumioniakku BLN- Litium-ionilaturi BCN- Pakkauksen sisältö Hihnan kiinnitys Pujota hihna nuolien suuntaan. 3 4 Vedä hihna lopuksi tiukalle ja varmista, että se kiinnittyy kunnolla. 5 Kiinnitä hihnan toinen pää toiseen hihnanpidikkeeseen samalla tavoin. FI 9

10 Kameran valmistelu ja käytön kulku Osien nimet Kameran valmistelu ja käytön kulku a Toimintatilan lukitsin...s. 8 Takavalitsin* (o)...s. 3, 38 4, 56, 58, 05 3 Fn-painike...s. 3, 49 4 H/R (Video) -painike...s. 33/s., 99 5 Etuvalitsin * (r)...s. 3, Laukaisin...s. 7 Itselaukaisimen valo / AF-apuvalo.../s. 55s. 9 8 Objektiivin kiinnityksen kohdistusmerkki...s. 4 9 Y (Yhden kosketuksen valkotasapaino) -painike...s Z (Esikatselu) -painike...s. 39 a Kiinnike (Irrota runkotulppa ennen objektiivin kiinnittämistä) b Toimintatilan valitsin...s. 8 c Stereomikrofoni...s. 64, 74, 87 b c d e f g h i j k l m n o d ON/OFF-vipu...s. 6 e AFm (AF/mittaustila) -painike (#/w Asetukset * )...s. 50, 7, 7, 73 f jyhdr (Sarjakuvaus/itselaukaisin/ HDR) -painike (Haarukointiasetukset * )...s. 55, 37, 80 g Ulkoisen salaman liitäntä...s. 3 h Mikrofoniliitännän suojus i Hihnanpidike...s. 9 j Liittimen suojus k Objektiivin irrotuspainike...s. 4 l Objektiivin lukitusnasta m Mikrofoniliitin (Myös muiden valmistajien myymiä mikrofoneja voidaan käyttää. l3.5 stereo mini-plug) n HDMI-liitin (tyyppi D)...s. 0 o Moniliitin... s. 0, 3, 6 * Tässä manuaalissa kuvakkeet r ja o viittaavat etu- ja takavalitsimen käyttöön. * Kun vipu on asennossa 0 FI

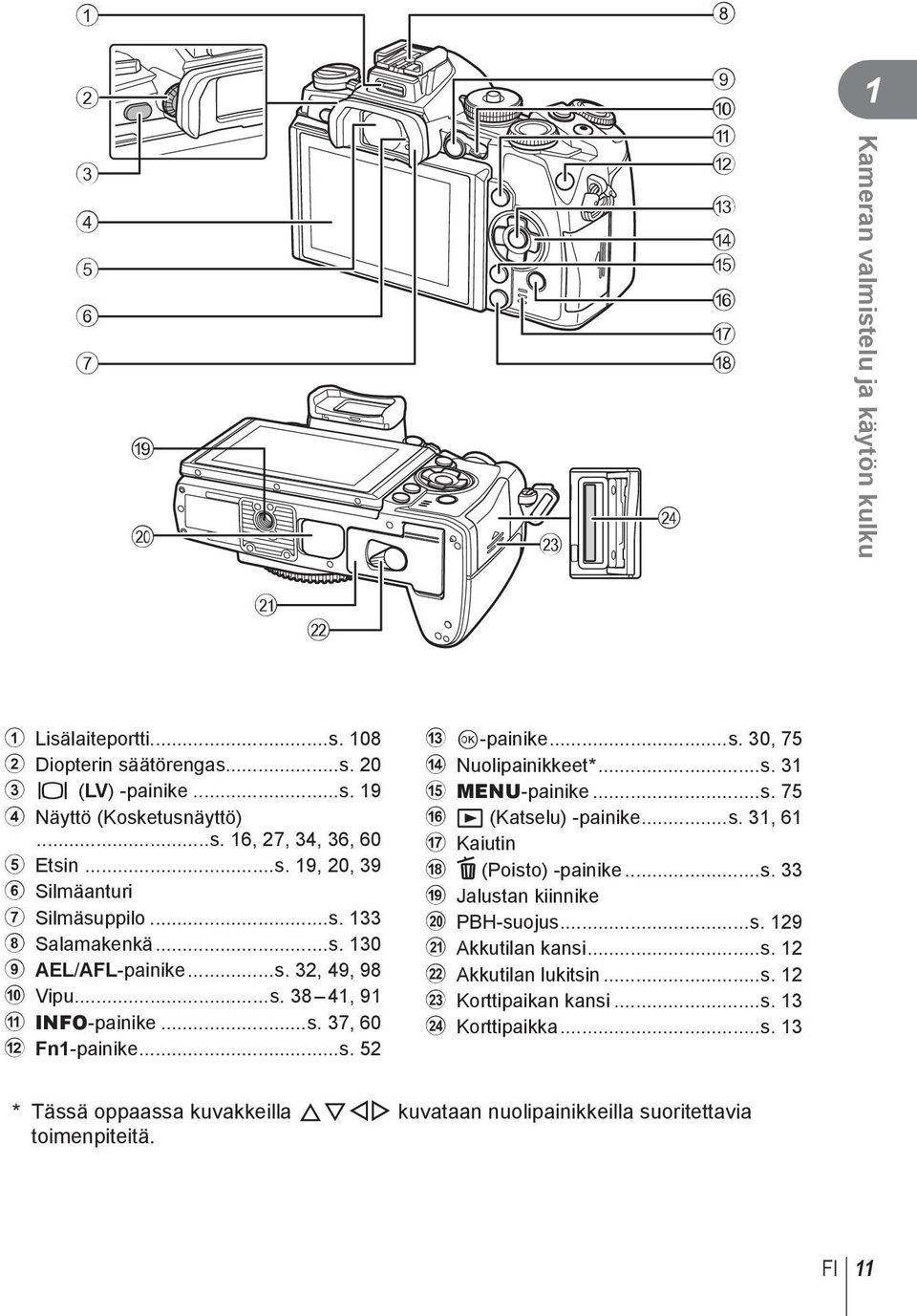

11 i j m n 9 0 a b c d e f g h Kameran valmistelu ja käytön kulku k l Lisälaiteportti...s. 08 Diopterin säätörengas...s. 0 3 u (LV) -painike...s. 9 4 Näyttö (Kosketusnäyttö)...s. 6, 7, 34, 36, 60 5 Etsin...s. 9, 0, 39 6 Silmäanturi 7 Silmäsuppilo...s Salamakenkä...s AEL/AFL-painike...s. 3, 49, 98 0 Vipu...s. 38 4, 9 a INFO-painike...s. 37, 60 b Fn-painike...s. 5 c Q-painike...s. 30, 75 d Nuolipainikkeet*...s. 3 e MENU-painike...s. 75 f q (Katselu) -painike...s. 3, 6 g Kaiutin h (Poisto) -painike...s. 33 i Jalustan kiinnike j PBH-suojus...s. 9 k Akkutilan kansi...s. l Akkutilan lukitsin...s. m Korttipaikan kansi...s. 3 n Korttipaikka...s. 3 * Tässä oppaassa kuvakkeilla FGHI kuvataan nuolipainikkeilla suoritettavia toimenpiteitä. FI

12 Akun lataaminen ja asentaminen Akun lataaminen. Latausnäyttö Asennussuunnan osoittava merkki ( ) Kameran valmistelu ja käytön kulku Lataus käynnissä Lataus valmis BCN- Palaa oranssina Off Vilkkuu Latausvirhe oranssina (Latauksen kesto: enintään noin 4 tuntia) 3 Pistorasia Litiumioniakku # Varoituksia Irrota laturi pistorasiasta, kun lataus on valmis. Akun lataus Latausnäyttö Litium-ionilaturi AC-johto Paristokotelon kansi Asennussuunnan osoittava merkki 3 Paristokotelon lukitsin 3 Akkutilan kannen sulkeminen. Akun irrottaminen Sammuta kamera ennen akkukotelon kannen avaamista tai sulkemista. Vapauta akku painamalla ensin akun lukitusnuppia nuolen suuntaan ja poista se sitten. # Varoituksia Ota yhteyttä valtuutettuun jälleenmyyjään tai palvelukeskukseen, jos et pysty irrottamaan akkua. Älä käytä voimaa. $ Huomautuksia Kuvatessa pitkään on suositeltavaa pitää vara-akku saatavilla siltä varalta, että käytettävä akku tyhjenee. Lue myös Akku, akun laturi ja kortti (s. ). FI

13 Korttien asentaminen ja poistaminen Kortin asennus. Avaa korttikotelon kansi. Paina korttia sisään, kunnes se lukittuu paikalleen. g Sopivat kortit (s. 3) # Varoituksia Sammuta kamera ennen kortin asentamista tai poistamista. Korttipaikan kannen sulkeminen. Sulje hyvin niin, että kuulet naksahduksen. # Varoituksia Varmista ennen kameran käyttöä, että korttipaikan kansi on kiinni. Kortin poistaminen Paina sisällä olevaa korttia kevyesti, ja se työntyy ulos. Vedä kortti ulos. 3 Kameran valmistelu ja käytön kulku # Varoituksia Älä irrota akkua tai korttia, kun kortin kirjoituksen ilmaisin (s. 36) näkyy. Eye-Fi-kortit Lue Sopivat kortit (s. 3) ennen käyttöä. FI 3

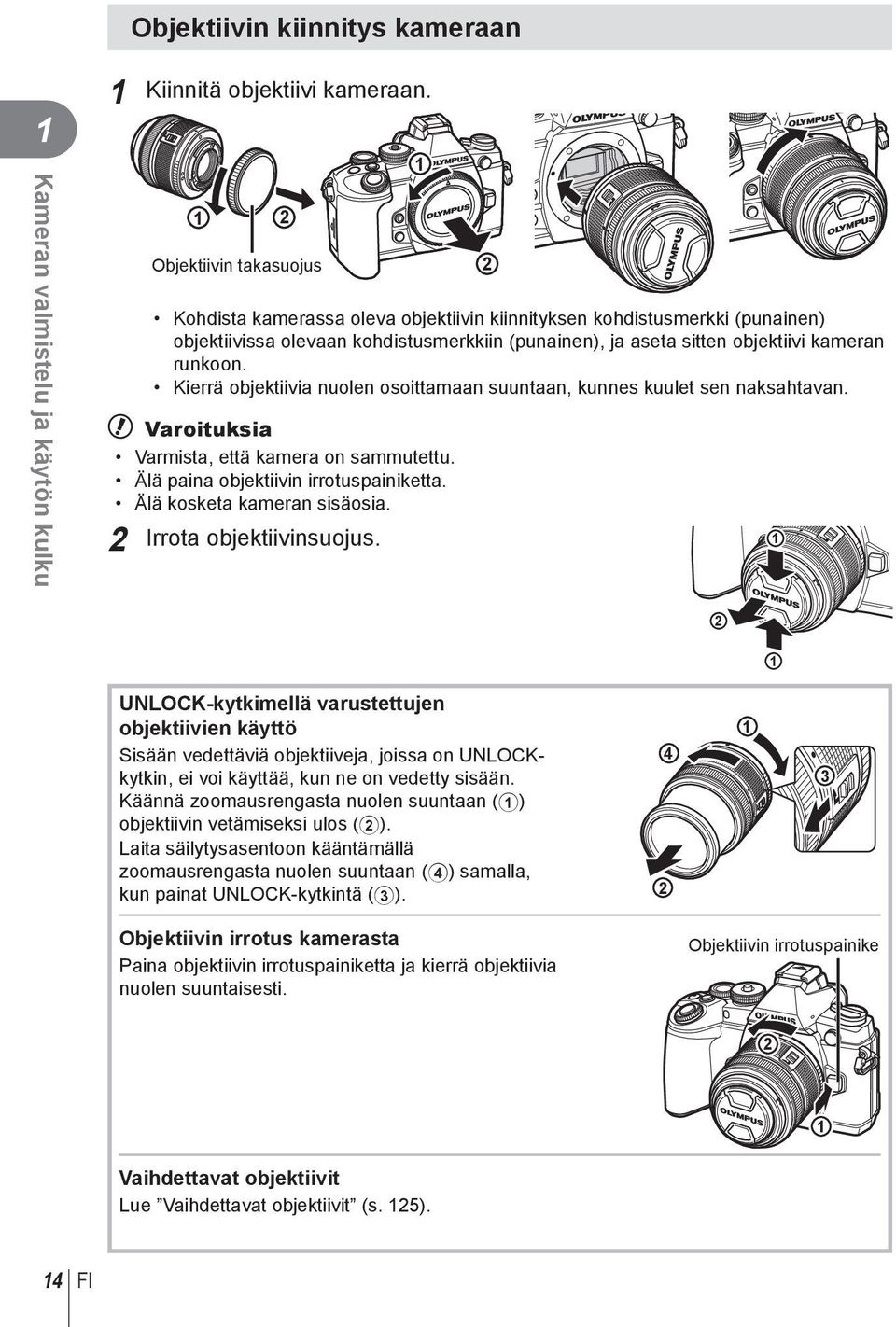

14 Objektiivin kiinnitys kameraan Kameran valmistelu ja käytön kulku Kiinnitä objektiivi kameraan. Objektiivin takasuojus Kohdista kamerassa oleva objektiivin kiinnityksen kohdistusmerkki (punainen) objektiivissa olevaan kohdistusmerkkiin (punainen), ja aseta sitten objektiivi kameran runkoon. Kierrä objektiivia nuolen osoittamaan suuntaan, kunnes kuulet sen naksahtavan. # Varoituksia Varmista, että kamera on sammutettu. Älä paina objektiivin irrotuspainiketta. Älä kosketa kameran sisäosia. Irrota objektiivinsuojus. UNLOCK-kytkimellä varustettujen objektiivien käyttö Sisään vedettäviä objektiiveja, joissa on UNLOCKkytkin, ei voi käyttää, kun ne on vedetty sisään. Käännä zoomausrengasta nuolen suuntaan () objektiivin vetämiseksi ulos (). Laita säilytysasentoon kääntämällä zoomausrengasta nuolen suuntaan (4) samalla, kun painat UNLOCK-kytkintä (3). 4 3 Objektiivin irrotus kamerasta Paina objektiivin irrotuspainiketta ja kierrä objektiivia nuolen suuntaisesti. Objektiivin irrotuspainike Vaihdettavat objektiivit Lue Vaihdettavat objektiivit (s. 5). 4 FI

15 Salamayksikön kiinnitys Irrota liitinsuojus salamayksiköstä ja kiinnitä salama kameraan. Paina salamayksikkö täysin sisään ja lopeta, kun se koskettaa kengän takaosaa ja on kunnolla paikallaan. 3 UNLOCK-kytkin Nosta salamapää ylös, kun haluat käyttää salamaa. Laske salamapää alas, kun salamaa ei käytetä. Kameran valmistelu ja käytön kulku # Varoituksia Kun lisälaiteportti ei ole käytössä, käytä suojusta. Salamayksikön irrotus Paina UNLOCK-kytkintä, kun irrotat salamaa. UNLOCK-kytkin FI 5

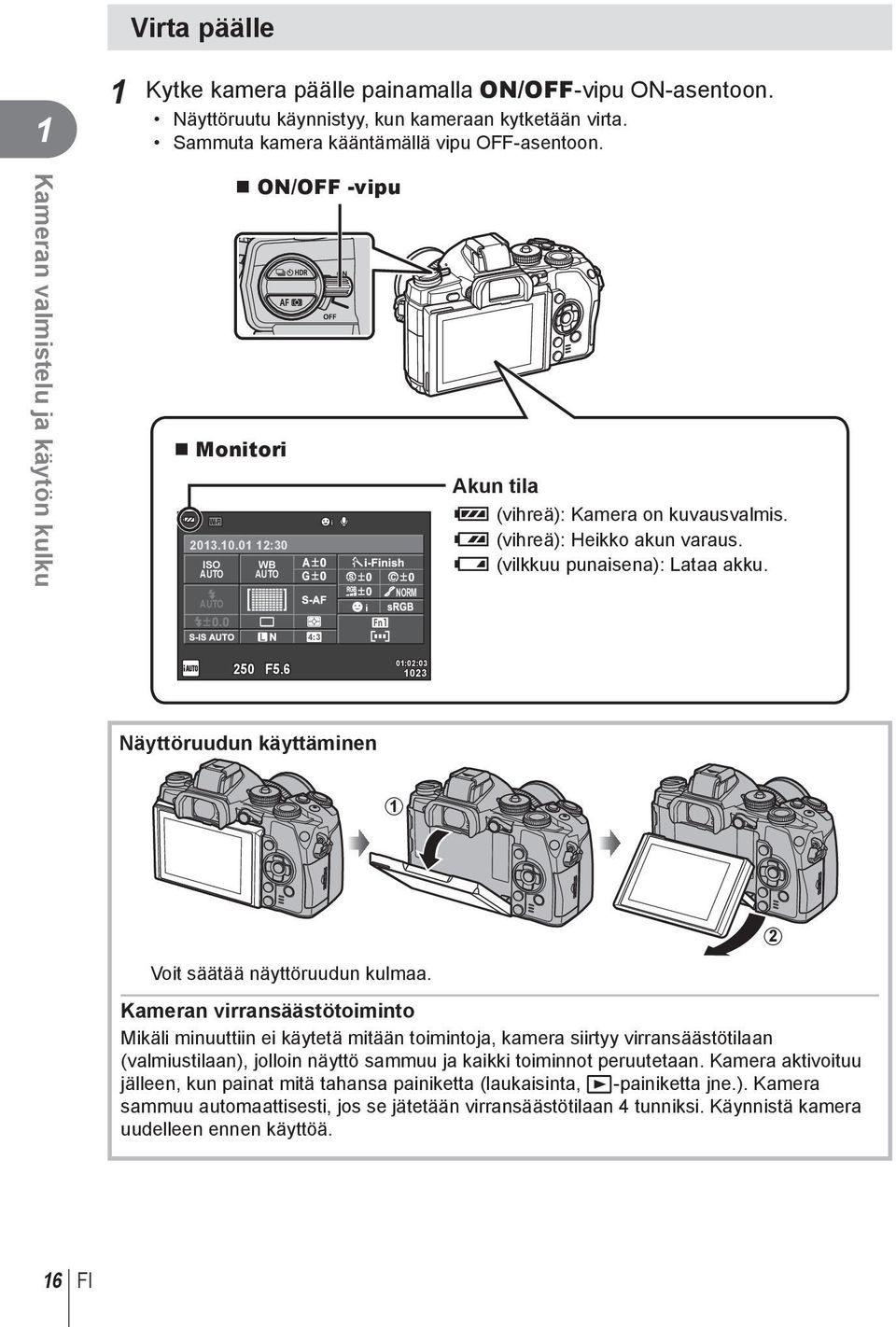

16 Virta päälle Kytke kamera päälle painamalla ON/OFF-vipu ON-asentoon. Näyttöruutu käynnistyy, kun kameraan kytketään virta. Sammuta kamera kääntämällä vipu OFF-asentoon. Kameran valmistelu ja käytön kulku Monitori ON/OFF -vipu Wi-Fi :30 ISO WB R i NORM Akun tila ; (vihreä): Kamera on kuvausvalmis. : (vihreä): Heikko akun varaus. ] (vilkkuu punaisena): Lataa akku. 4:3 50 F5.6 0:0:03 03 Näyttöruudun käyttäminen Voit säätää näyttöruudun kulmaa. Kameran virransäästötoiminto Mikäli minuuttiin ei käytetä mitään toimintoja, kamera siirtyy virransäästötilaan (valmiustilaan), jolloin näyttö sammuu ja kaikki toiminnot peruutetaan. Kamera aktivoituu jälleen, kun painat mitä tahansa painiketta (laukaisinta, q-painiketta jne.). Kamera sammuu automaattisesti, jos se jätetään virransäästötilaan 4 tunniksi. Käynnistä kamera uudelleen ennen käyttöä. 6 FI

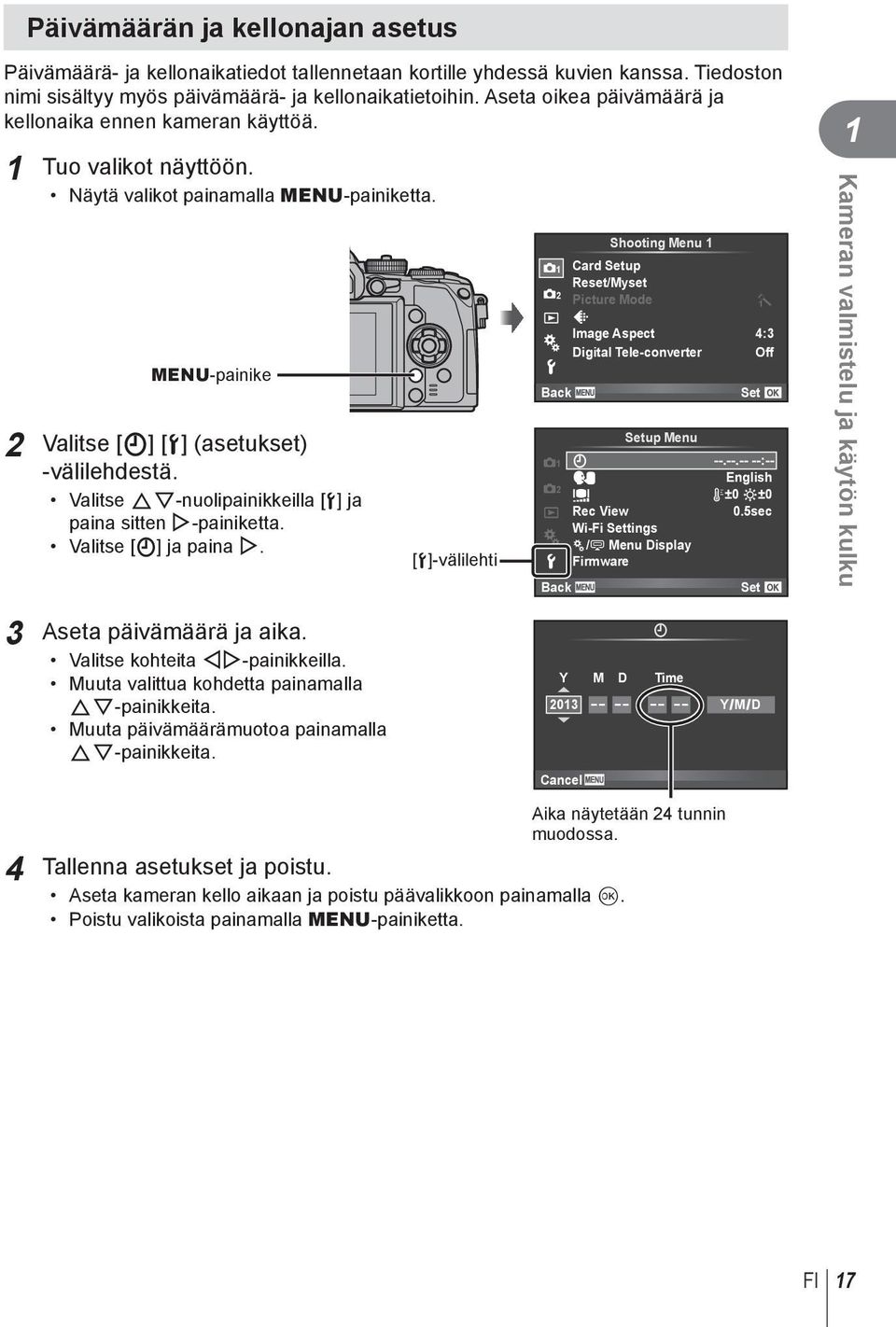

17 Päivämäärän ja kellonajan asetus Päivämäärä- ja kellonaikatiedot tallennetaan kortille yhdessä kuvien kanssa. Tiedoston nimi sisältyy myös päivämäärä- ja kellonaikatietoihin. Aseta oikea päivämäärä ja kellonaika ennen kameran käyttöä. Tuo valikot näyttöön. Näytä valikot painamalla MENU-painiketta. MENU-painike Valitse [X] [d] (asetukset) -välilehdestä. Valitse FG-nuolipainikkeilla [d] ja paina sitten I-painiketta. Valitse [X] ja paina I. [d]-välilehti Shooting Menu Card Setup Reset/Myset Picture Mode D Image Aspect Digital Tele-converter Back Setup Menu X W Rec View Wi-Fi Settings c/# Menu Display Firmware Back h 4:3 Off Set :-- English j±0 k±0 0.5sec Set Kameran valmistelu ja käytön kulku 3 Aseta päivämäärä ja aika. Valitse kohteita HI-painikkeilla. Muuta valittua kohdetta painamalla FG-painikkeita. Muuta päivämäärämuotoa painamalla FG-painikkeita. X Y M D Time 03 Cancel Y/M/D Aika näytetään 4 tunnin muodossa. 4 Tallenna asetukset ja poistu. Aseta kameran kello aikaan ja poistu päävalikkoon painamalla Q. Poistu valikoista painamalla MENU-painiketta. FI 7

18 Kuvaustilan asettaminen Valitse kuvaustila käyttämällä toimintatilan valitsinta. Merkkivalo Tilan kuvake Kameran valmistelu ja käytön kulku A P A S M ART SCN J n Täysautomaattinen tila, jossa kamera optimoi asetukset automaattisesti vallitsevaa tilannetta varten. Kamera tekee kaiken työn, mikä on kätevää aloittelijoille. Aukko ja suljinaika säädetään automaattisesti parhaita tuloksia varten. Sinä säädät aukon. Voit terävöittää tai pehmentää taustan yksityiskohtia. Sinä säädät suljinajan. Voit korostaa liikkuvien kohteiden liikettä tai pysäyttää liikkeen ilman epätarkkuutta. Sinä säädät aukon ja suljinajan. Voit kuvata pitkällä valotuksella ilotulituksia tai muita kohteita hämärässä. Valitse taidesuodin. Valitse tilanne kohteen mukaan. Voit käyttää PHOTO STORY -toimintoa. Kuvaa valitulla PHOTO STORY -tavalla. Kuvaa videoita käyttäen suljinnopeuden ja aukon tehosteita sekä videoiden erikoistehosteita. Kokeile ensin ottaa valokuvia täysin automaattisessa tilassa. Avaa lukko painamalla toimintatilan valitsimen lukitsinta ja aseta toimintatilaksi A. Toimintatilan valitsin on lukittu, kun toimintatilan valitsimen lukko on painettu alas. Aina, kun painat valitsimen lukkoa, se joko lukittuu tai avautuu. Toimintatilan lukitsin Monitori Wi-Fi R ISOherkkyys :30 ISO WB i NORM Käytettävissä oleva kuvausaika 50 F5.6 Suljinaika 4:3 Aukkoarvo 0:0:03 03 Muistiin mahtuva kuvamäärä 8 FI

19 Kuvaustavan valitseminen Tällä kameralla voit valita kahdesta kuvaustavasta, jotka ovat kuvaus etsimellä ja kuvaus näyttöruudun live-näkymällä. Vaihda kahden kuvaustavan välillä u -painikkeella. Lisäksi voit määrittää erilaisia kuvaustoimintoja erikoisohjauspaneelissa, liveohjauksessa ja LV-erikoisohjauspaneelissa kuvaustavan mukaan. Kuvaus etsimellä Monitori Kytkeytyy päälle, kun liikutat silmääsi pois etsimestä. Wi-Fi :30 ISO WB 50 F5.6 4:3 0.0 Erikois-ohjauspaneeli Q Kohdistin ISO ISO WB 4:3 50 F5.6 R i i NORM 0:0:03 03 NORM 0:0:03 03 Jos kuvausasetuksia määrittäessäsi painat Q-painiketta, erikoisohjauspaneeliin ilmestyy kohdistin. Kosketa toimintoa, jonka haluat määrittää. u -painike Etsin Kytkeytyy päälle automaattisesti, kun liikutat silmääsi lähelle. Kun etsin kytkeytyy toimintaan, näyttöruutu sammuu. 50 F e ISO-A 00 Q WB Auto 0:0:03 03 S-IS WB L N FullHD F Jos painat Q-painiketta, kun etsin on toiminnassa, etsimessä näkyy live-ohjaus. (A-tilassa näkyy live-ohje.) 4:3 Kuvaus live-näkymällä Monitori ISO-A 00 Wi-Fi 50 F Live-näkymän näyttö Q P WB Auto S-IS j L N FullHD F 0:0:03 38 S-IS WB 4:3 L N FullHD F Jos kuvausasetuksia määrittäessäsi painat Q -painiketta, live-ohjaus tulee näkyviin, ja voit valita toiminnon takavalitsimella. Kameran valmistelu ja käytön kulku WB ISO WB i NORM 4:3 50 F5.6 0:0:03 03 FI 9

20 Kuvaus etsimellä Kuvaus Kuvaus etsimellä Painamalla u-painiketta voit vaihtaa etsinkuvauksen ja live-näkymäkuvauksen välillä. Kun kuvaat etsimellä, erikoisohjauspaneeli näkyy näyttöruudussa. u -painike Etsin Wi-Fi :30 ISO WB 50 F5.6 4:3 Erikois-ohjauspaneeli R i NORM 0:0:03 03 Jos etsimen näyttö on epäterävä Katso etsimen läpi ja kierrä valitsinta, kunnes näyttöruutu on terävä. Stillkuvien ottaminen Asettele kamera ja päätä kuvan sommittelu. Etsin käynnistyy ja näyttöruutu sammuu automaattisesti, kun asetat silmän etsimeen. Varo, etteivät sormet tai kameran hihna peitä objektiivia. Vaakaote Pystyote 0 FI

21 Paina laukaisin kevyesti ensimmäiseen asentoon. (Paina puoliväliin.) AF-merkkivalo (() tulee näkyviin ja tarkennuksen kohde näytetään vihreällä kehyksellä (AF-tarkennuspiste). AF-tarkennuspiste 3 Paina laukaisin puoliväliin. AF-merkkivalo ISO-A 50 F5.6 e 03 0:0:03 00 Aukkoarvo Suljinaika Kameran automaattisesti säätämä ISO-herkkyys, suljinaika ja aukkoarvo ovat näkyvissä näyttöruudussa. Jos AF-merkkivalo vilkkuu, kohde ei ole tarkenunut. (s. 36) Ota kuva painamalla laukaisinta uudelleen. (Paina kokonaan pohjaan.) Laukaisinääni kuuluu ja kuva otetaan. Otettu kuva näytetään näytössä. Kuvaus etsimellä Laukaisimen painaminen puoliväliin ja kokonaan pohjaan Laukaisimella on kaksi asentoa. Laukaisimen painamista kevyesti ensimmäiseen asentoon ja pitämistä siinä kutsutaan laukaisimen painamiseksi puoliväliin. Laukaisimen painamista kokonaan pohjaan kutsutaan laukaisimen painamiseksi pohjaan. Paina puoliväliin Paina loppuun asti # Varoituksia Voit vaihtaa etsimen näyttötyyliä. Tässä oppaassa käytetään asetusta [Style ]. Jos näyttöruudun kulma on muuttunut, etsin ei kytkeydy toimintaan automaattisesti. Jos pidät u-painiketta painettuna, näyttöön tulee valikko, jossa voit määrittää etsimen automaattisen kytkeytymisen asetukset. FI

22 Kuvaus etsimellä Videokuvan tallennus Voit tallentaa videoita kaikissa muissa kuvaustiloissa paitsi kuvaustilassa J (PHOTO STORY). Yritä ensin kuvata täysin automaattisessa tilassa. Aseta toimintatilan valitsin asentoon A. 3 Aloita tallennus painamalla R-painiketta. Kuva näkyy näyttöruudussa. Jos katsot etsimeen, tallennettava kuva tulee näkyviin. Voit muuttaa tarkennussijaintia koskettamalla näyttöä tallennuksen aikana (s. 7). Lopeta tallennus painamalla uudelleen R-painiketta. Kun kuvaus on valmis, erikoisohjauspaneeli näkyy näyttöruudussa. R -painike R 00:0:8 Näkyy tallennuksen aikana Kuvausaika # Varoituksia CMOS-kuvakennolla varustettua kameraa käytettäessä liikkuvat kohteet voivat vääristyä rolling shutter ilmiön vuoksi. Kyseessä on fysikaalinen ilmiö, jonka seurauksena kuvaan tulee vääristymiä nopeasti liikkuvaa kohdetta kuvattaessa tai kameran tärinän vuoksi.ilmiö näkyy selvemmin kuvattaessa pitkillä polttoväleillä. Jos kameraa käytetään pitkään, kuvantallentimen lämpötila nousee, ja kuvissa voi näkyä kohinaa ja värillistä sumua. Kytke kamera hetkeksi pois päältä. Kohinaa ja värillistä sumua saattaa näkyä myös kuvissa, jotka on tallennettu suurella ISO-herkkyyden asetuksella. Jos lämpötila nousee vielä enemmän, kamera kytkeytyy automaattisesti pois toiminnasta. Jos käytössä on Four Thirds -järjestelmän objektiivi, AF ei ole käytössä videokuvauksen aikana. Valokuvien ottaminen liikkuvaa kuvaa tallennettaessa Voit pysäyttää videon tallennuksen hetkeksi ja ottaa valokuvan painamalla laukaisinta videokuvauksen aikana. Videon tallennus jatkuu, kun valokuva on otettu. Lopeta tallennus painamalla R-painiketta. Muistikorttiin tallennetaan kolme tiedostoa: valokuvaa edeltävä videomateriaali, itse valokuva ja valokuvaa seuraava videomateriaali. Videokuvauksen aikana voidaan ottaa vain yksi valokuva kerrallaan. Itselaukaisinta ja salamaa ei voida käyttää. # Varoituksia Kuvakoko ja valokuvien laatu eivät riipu videokuvan koosta. Videotilassa käytettävä automaattitarkennus ja mittaus voivat poiketa valokuvien ottamiseen käytetyistä. R-painiketta ei voi käyttää videoiden tallennukseen seuraavissa tilanteissa: Monivalotus (myös stillkuvaus päättyy) /laukaisin painettu puoliväliin / bulb- tai timekuvauksen aikana / sarjakuvaus / panoraama / SCN-tila (e-portrait, Hand-Held Starlight, 3D) / Time Lapse -kuvaus FI

23 SHADOW HI LIGHT ISO-A 00 ISO-A 00 ISO-A 00 ISO-A 00 Kuvaustoimintojen asettaminen Monitoimipainikkeen käyttö Kun kuvia rajataan etsimessä, voit säätää asetuksia nopeasti käyttämällä monitoimipainiketta. Oletusasetuksilla Fn-painikkeelle on määritetty monitoimipainikkeen rooli. Toiminnon valitseminen Pidä Fn-painike painettuna ja kierrä valitsinta. Valikot tulevat esiin. Valitse haluamasi toiminto kiertämällä valitsinta. Vapauta painike, kun haluttu toiminto on valittu. Monitoimintoasetusten käyttäminen Paina Fn-painiketta. Asetusten valintaikkuna tulee esiin. [a] määritetty Fn-painikkeeseen Fn Fn Pidä Q/Fn painettuna Kuvaus etsimellä 50 F5.6 e 03 0:0: F5.6 e 03 0:0: F5.6 e 03 0:0:03 Kuvausnäyttö Zoomauskehys-AF Zoomauksen AF Fn Muu Fn-painikkeeseen määritetty asetus P 4:3 50 F e ISO-A 0:0:03 03 Vaaleiden ja tummien kohtien säätövaihtoehdot Color Creator -toiminto Kuvasuhdevaihtoehdot Toiminto Etuvalitsin (r) Takavalitsin (o) b (Vaaleiden ja tummien kohtien säätö) (s.49) Vaaleiden kohtien säätö Tummien kohtien säätö c (Color Creator) (s.58) Värisävy Värikylläisyys a (zoomauskehyksen AF / zoomauksen AF) (s.54) d (kuvasuhde) (s.69) Zoomauskehyksen AF: valotuksen korjaus Zoom AF: lähennä tai loitonna Valitse vaihtoehto FI 3

24 Erikoisohjauspaneelin käyttö Kun kuvaat etsimellä, erikoisohjauspaneeli näkyy näyttöruudussa. Aseta kuvauksen päätoiminnot erikoisohjauspaneelilla. Erikoisohjauspaneelin näyttö Kuvaus etsimellä ISO ISO WB 4:3 50 F f e d c ba 0 Asetukset, joita voidaan säätää erikoisohjauspaneelissa Valittuna oleva asetus ISO-herkkyys...s Salamatila...s Salaman tehon säätö...s. 7 5 Sarjakuvaus/itselaukaisin...s Valkotasapaino...s. 56 Valkotasapainon korjaus 7 Kuvatila...s Terävyys N...s. 78 Kontrasti J...s. 78 Värikylläisyys T...s. 78 Sävyntoisto z...s. 78 Mustavalkosuodatin x...s. 78 Kuvan väritys y...s. 79 R i NORM 0:0: Väriavaruus...s Painikkeen toiminnon määritysutton...s. 9, 99 a Kasvojen tunnistus...s. 53 b Mittaustila...s. 7 c Kuvasuhde...s. 69 d Tallennustila...s. 70 e AF-tila...s. 73 AF-tarkennuspiste...s. 5 f Kuvanvakaaja...s. 66 # Varoituksia Ei näy SCN-, J- tai n-tilassa. Paina Q-painiketta. Kohdistin tulee näkyviin. Kosketa toimintoa, jonka haluat asettaa. Kohdistin näkyy sen toiminnon päällä, jota kosketit. 3 Valitse asetuksen arvo etuvalitsimella. 50 F5.6 Kohdistin ISO ISO WB i NORM 0:0: :3 $ Huomautuksia Voit tuoda näkyviin kuhunkin toimintoon liittyvät valikot valitsemalla toiminnon ja painamalla Q. 4 FI

25 3 Kuvaus live-näkymällä Kuvaus Voit vaihtaa etsinkuvauksen ja live-näkymäkuvauksen välillä painamalla u-painiketta. Jos kuvaat live-näkymällä, kohde näkyy monitorissa. u -painike 3 Stillkuvien ottaminen Asettele kamera ja päätä kuvan sommittelu. Varo, etteivät sormet tai kameran hihna peitä objektiivia. ISO-A 00 Wi-Fi 50 F5.6 R Monitori 0:0:03 38 Kuvaus live-näkymällä Kosketa sitä aluetta, johon haluat tarkentaa. Kamera tarkentaa koskettamallesi alueelle ja ottaa kuvan automaattisesti. Tallennettu kuva näkyy monitorissa. ISO-A 00 Wi-Fi R 50 F5.6 $ Huomautuksia Voit myös ottaa kuvan laukaisimella samaan tapaan kuin etsimellä kuvattaessa. Voit myös ottaa kuvan painamalla laukaisinta sen jälkeen, kun kamera on tarkentanut koskettamallesi alueelle. g Kosketusnäytön käyttäminen (s. 7) 0:0:03 38 FI 5
