1 Datalehti Sivu 1/5 YLEISTÄ FinnProp ECONO sarja (EC) on omakotitaloille, maatiloille ja pienille yrityksille tarkoitettu voimalasäädin mallisarja. ECONO sarjan laitteita hallitaan standardinäytöltä painikkeiden avulla. Kuva 1. EC-Voimalasäädin Kuva 2. Näyttö ja painikkeet EC-voimalasäätimet on koteloitu pulverimaalattuun teräskoteloon. Mallista ja tehosta, sekä vaaditusta ympäristön lämpötilasta riippuen suojausluokka voi olla jopa IP65. SÄÄTIMEN TOIMINTA Säädin mittaa koko ajan siihen kytketyn generaattorin taajuutta joka kuvastaa suoraan generaattorin pyörimisnopeutta. Pyörimisnopeudesta tuulialgoritmi laskee turbiinille kulloinkin optimaalisen kuormitustehon. Tämä tehotieto syötetään säätöpiirille ns. tavoitetehona. Kuormalle menevä teho mitataan ja se säädetään siten, että se vastaa joka hetki tavoitetehoa. Combi-, eli yhdistelmäsäätimissä kuormien yhteenlaskettu teho vastaa tavoitetehoa. Suurellakaan tuulella teho ei ylitä voimalan nimellistehoa. MALLIT EC voimalasäädinperheestä löytyy mallit lämmitykseen, akkujen lataukseen ja verkkosähkön tuottamiseen. Kaksi edellä mainituista ominaisuuksista voidaan yhdistää myös samaan säätimeen, jolloin puhutaan Combi säätimistä. Combi -säätimissä tehoa hallitaan dynaamisen priorisoinnin avulla. Tällä tarkoitetaan tuulesta saatavan energian jakamista kohteiden välillä halutulla tavalla. Lisätietoa erilaisille kuormille tarkoitetuista säätimistä saa kyseisten säädintyyppien datalehdistä. Exclusive Jos perus tuulialgoritmin ohjaustarkkuus ei riitä tai se ei vastaa generaattorin tehokäyrää, saa EC-säädintä myös Exclusive versiona (ECE / ECSE), jolloin turbiinin tehokäyrä voidaan ohjelmoida piste pisteeltä säätimeen. Arvot on annettava Excel -taulukkomuodossa tilatessa, eikä niitä voi jälkeenpäin muuttaa ilman uudelleenohjelmointia. Stand Alone Kaikki mallit voidaan toteuttaa myös Stand Alone versioina (ECS / ECSE), jolloin säätimen omakäyttöteho otetaan tuuligeneraattorista.

2 Datalehti Sivu 2/5 VAKIO-OMINAISUUDET EC-voimalasäätimissä on kattava määrä vakio-ominaisuuksia, joista kuvaukset seuraavassa: Yleistä Pääkatkaisin katkaisee sekä sähkönsyötön tuulivoimalalta, että verkkosyötön voimalasäätimeltä. Näyttö ja näppäintoiminnot Säädintä hallitaan ja parametroidaan näytön ja näppäinten avulla. Näyttöjä on useita ja niitä selataan A ja B näppäimillä vasemmalle ja oikealle. Muiden näppäinten käyttötarkoitus muuttuu sivujen mukana. Näytöllä näytetään aina generaattorin hetkellinen teho, kumuloitunut energia, hetkellinen taajuus ja huipputaajuus sekä kulloisellekin säädinmallille ominaiset arvot. Voimalan pysäytystoiminto Voimala voidaan pysäyttää kuormittamalla, mikäli kuorman teho riittää sen hetkisessä tuulitilanteessa sen tekemään. Pitämällä ESC näppäintä pohjassa 5s ajan, menee säätimen teho täysille 5min ajaksi. Jos jokin taajuuspohjainen turvalähtö (OPTIO) on valittu, menee myös se päälle 5min ajaksi. Tällä toiminnolla voidaan turbiini pysäyttää esim. huoltoa varten. Toiminto on voimassa riippumatta siitä millä sivulla ollaan. Toiminnon aktivoitumisesta tulee näytölle ilmoitus TÄYSTEHO. Tämä toiminto ohittaa myös termostaattitiedon. Automaattinen kuorman tunnistus (lämmityssäätimet) Lämmityssäätimet on varustettu automaattisella kuormantunnistuksella. Sen ansiosta erillisten termostaattitietojen kytkeminen säätimelle ei ole pakollista, vaan säädin tunnistaa automaattisesti päävirtapiiriin kytketyn termostaatin tilan. SINIMOD säätimissä termostaatin on katkaistava kaikki vaiheet. Jos erillistä termostaattitietoa kuitenkin halutaan käyttää, on se mahdollista kytkemällä ko. piiriin potentiaalivapaa, normaalisti kiinni oleva (NC), kosketin (kts kaavio datalehdestä). Huomattava on, että kun kosketin ensimmäisen kerran menee kiinni, on ko. säädin pysyvästi asetettu Ulkoinen termostaatin ohjaus tilaan eikä Automaattinen kuorman tunnistus tilaan voida enää palata. Soft Start -toiminto Säädin ei koskaan aiheuta teräviä iskumaisia kuormituksia generaattorille vaan teho nostetaan aina ramppia pitkin. Esimerkiksi kattilatermostaatin sulkeuduttua teho nousee tavoitteeseensa pehmeästi muutamien sekuntien aikana. Energialaskuri Säätimissä on tarkka kumuloituneen energian laskuri, joka voidaan nollata. Maksimitaajuus näyttö Säätimissä on generaattorin huipputaajuuden loggaus eli korkein arvo jää laitteen muistiin ja se näytetään näytöllä. Arvo on nollattavissa. Maksimitehon rajoitus Voimalasäätimelle asetetaan max teho millä se voi korkeintaan kuormittaa generaattoria. Tämä tehoarvo on annettava tilattaessa eikä sitä voi jälkeenpäin muuttaa ilman uudelleen ohjelmointia.

3 Datalehti Sivu 3/5 OPTIOT EC-Voimalasäätimet voidaan varustaa lukuisilla optioilla, joista kuvaukset seuraavassa: Turvalähdöt P1, P2 ja P3 (OPTIO) Optiot P1...P3 ovat jarruvastuksen ohjaamiseen tarkoitettuja taajuuspohjaisia turvalähtöjä, eli ne reagoivat taajuuden nousuun. Turvalähtö menee automaattisesti päälle, kun generaattorin max sallittu pyörimisnopeus ylitetään. Tätä raja-arvoa ja sen hystereesiarvoa ei turvallisuussyistä voi muuttaa näytöltä vaan ne on määritettävä tilattaessa. Turvalähtö voidaan aktivoida 5min ajaksi myös manuaalisesti pitämällä ESC näppäintä pohjassa 5s ajan (katso myös kohta Voimalan pysäytystoiminto). Toiminnon aktivoitumisesta tulee näytölle ilmoitus TURVALÄHT. Huomaa, että normaali olosuhteissa rele R1 ja Kontaktori K1 ovat vetäneenä ja kun turvalähtö on aktivoitunut, ne ovat päästäneenä. Tällä toiminnolla valvotaan releen kunto. Johdotus tulee normaalisti tehdä NO navoista (liittimet 98, 99) jolloin myös liitäntäkaapelin kunto tulee valvottua. Turvalähtö P2 (OPTIO) P2 on potentiaalivapaa vaihtokosketin Turvalähtö P3 (OPTIO) P3 on 3kpl potentiaalivapaita avautuvia (NC) koskettimia. Max virta 3x25A. Turvalähtö P8 (OPTIO) Optio P8 on jarruvastuksen ohjaamiseen tarkoitettu ultranopea puolijohdelähtö. Se on jännitepohjainen eli se reagoi generaattorin jännitteen nousuun. Generaattorin vaiheet tasasuunnataan ja tasasuunnattua jännitettä verrataan max sallittuun jännitteeseen. Turvalähtö kytkeytyy, kun max sallittu jännite ylitetään. Tätä raja-arvoa ei turvallisuussyistä voi muuttaa näytöltä vaan se on määritettävä tilattaessa. P8 suojaus ei tarvitse apujännitettä toimiakseen, joten säädin on suojattu ylijännitteeltä myös sähkökatkojen ajan. Turvalähdön riviliittimiin voidaan suoraan kytkeä sopivan kokoinen vastus (resistanssi), johon teho ylijännitetilanteessa ohjataan. mitoitusohje esimerkki: Vastuksen suositusteho on 1,5-2 kertaa generaattorin nimellisteho. Lähtötiedot: U = 400Vdc, P = 3kW U R = = Ω = 26,7Ω > 10Ω OK! P U 400V Tarkistetaan virta: I = = = 15A < 20A OK! R 26,7Ω Muista huomioida myös vastuksen pintateho ja tehonkesto! Virtalähtö O6PTO (OPTIO) Säädin voidaan varustaa 230V /6A virtalähtö optiolla (riviliittimet 93-95), jonka pääasiasiallinen käyttötarkoitus on jonkin voimalan lisälaitteen sähkönsyöttö. Pääkatkaisin katkaisee sähkön myös tältä lähdöltä.

4 Datalehti Sivu 4/5 KAIKILLE EC-SÄÄTIMILLE YHTEISET TEKNISET TIEDOT - kotelon mitat, mm (LxKxS).400x600x200 - asennusjalkojen reikäjako.350x632 (ø8.5 / 4kpl) - asennusasento PYSTYYN - Syöttökaapelin halkaisija (vedonpoisto) mm - Syöttöjohtimien koko riviliittimille ,5-16 mm 2 - suojausluokka IP21 (optiona IP34, IP54 ja IP65) - Käyttölämpötila-alue.0 35 C (optiona laajennettu alue) - Apujännite:...1~ 230Vac, 150mA / ei mitään (stand alone) - tehonsäätimen tyyppi.....pi-säädin - kumuloituneen energian mittausresoluutio...ws - Kumuloituneen energian näyttöyksikkö... kwh - Kumuloituneen energian max lukema kwh, jonka jälkeen nollautuu - Liitettävä generaattorin tyyppi...vaihtovirtageneraattori, 1 tai 3-vaiheinen - Liitettävän generaattorin max teho.29 kw (huomaa kyseisen säädintyypin rajoitukset) - Liitettävän generaattorin max taajuus 181 hz (huomaa kyseisen säädintyypin rajoitukset) - Stand Alone -mallin toimintajännite-alue Vdc (tasasuunnattuna) - Exclusive mallin tehokäyrän määrittelyväli...1hz (max 256 arvoparia) - Exclusive mallin tehokäyrän resoluutio...1w - P2 turvalähtö o reagointinopeus...30ms o max jatkuva virta.....1x10a o max jännite...550vdc - P3 turvalähtö o reagointinopeus...30ms o max jatkuva virta.....3x25a o max jännite...550vdc - P8(.2F) turvalähtö o reagointinopeus...0,1ms o max jatkuva virta a (.2F = 2x 40A) o max hetkellinen virta (10s)...80A (.2F = 2x 80A) o max jännite...800vdc o kytkentäjännitealue vdc Huom. Jos generaattorinne arvot poikkeavat määritellyistä, ottakaa yhteys FinnProp Oy:n tuotekehitykseen!

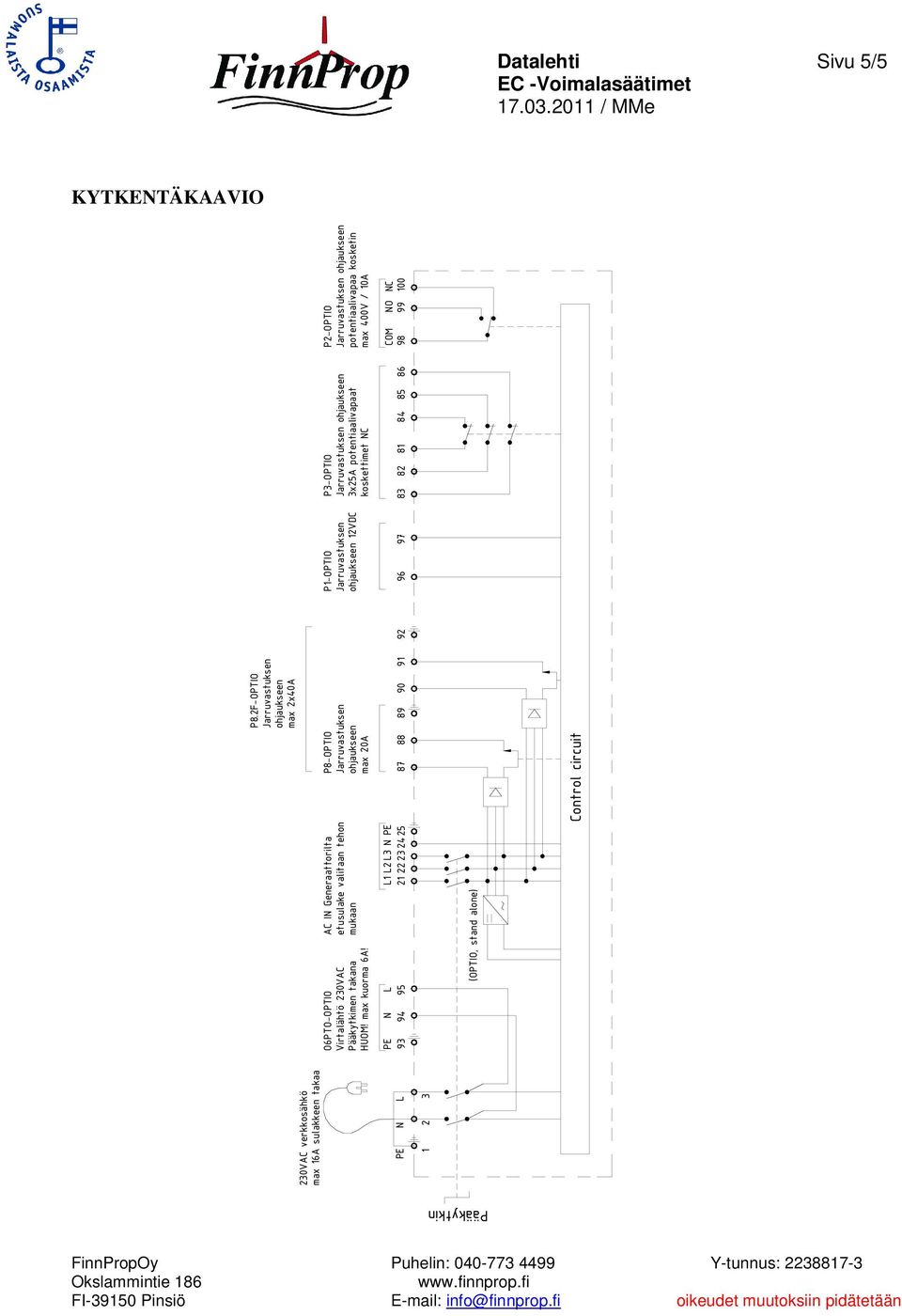

5 Datalehti Sivu 5/5 KYTKENTÄKAAVIO 230VAC verkkosähkö max 16A sulakkeen takaa N L O6PTO-OPTIO Virtalähtö 230VAC Pääkytkimen takana HUOM! max kuorma 6A! AC IN Generaattorilta etusulake valitaan tehon mukaan 93 N 94 L 95 L1 21 L2 22 L N 25 (OPTIO, stand alone) P8.2F-OPTIO ohjaukseen max 2x40A P8-OPTIO ohjaukseen max 20A Control circuit P1-OPTIO ohjaukseen 12VDC P3-OPTIO ohjaukseen 3x25A potentiaalivapaat koskettimet NC P2-OPTIO ohjaukseen potentiaalivapaa kosketin max 400V / 10A COM NO NC Pääkytkin
