1 LVI-TYÖSELITYS ROVANIEMEN SEURAKUNTA KIRKONMÄEN SADEVESIVIEMÄRÖINTI RAUHANKATU ROVANIEMI TYÖ NRO LVI-Konsultointi J. Vaarala Oy Pohjolankatu 4, Rovaniemi Puh , gsm , ;

2 1 SISÄLLYSLUETTELO 0 YLEISET VAATIMUKSET LVI-TÖIDEN YLEISET LAATUVAATIMUKSET TIEDOT RAKENNUSHANKKEESTA * LVI-HANKINNAT JA -TYÖT LVI-TARVIKKEET LVI-TARVIKKEIDEN PERUSVAATIMUKSET LVI-TARVIKKEIDEN TOIMITUS ASENNUSTYÖ ASENNUSTYÖN PERUSVAATIMUKSET PEITTYVÄT TYÖSUORITUKSET LVI-TARVIKKEIDEN ASENNUSAIKAINEN MERKITSEMINEN KANNAKOINTI, KIINNITYKSET JA RAKENTEIDEN VAHVISTAMINEN PUHDISTUS PINTAKÄSITTELY LVI-MERKINNÄT LVI-MERKINTÖJEN PERUSVAATIMUKSET MERKINTÄTARVIKKEET PUTKET JA KANAVAT LAITEMERKINNÄT VALMISTAJAN KILVET TARKASTUKSET JA KÄYTTÖÖNOTTO TARKASTUSTEN JA KÄYTTÖÖNOTON PERUSVAATIMUKSET KOESTUKSET LUOVUTUSASIAKIRJAT KÄYTTÖÖNOTTO TAKUUAJAN TOIMENPITEET LÄMMITYS VESI JA VIEMÄRI VENTTIILIT VAROVENTTIILIT VESIMITTARIT TALOUSVESILAITTEET TALOUSVEDEN LÄMMITTIMET VIEMÄRIVERKOSTOT KÄYTTÖÖNOTTO TAKUUAJAN TOIMENPITEET RAKENNUSAUTOMAATIO RAKENNUSAUTOMAATION YLEISET VAATIMUKSET YLEISTÄ Laajuus LVI-ERISTYKSET LVI-ERISTYSTEN YLEISET VAATIMUKSET... 16

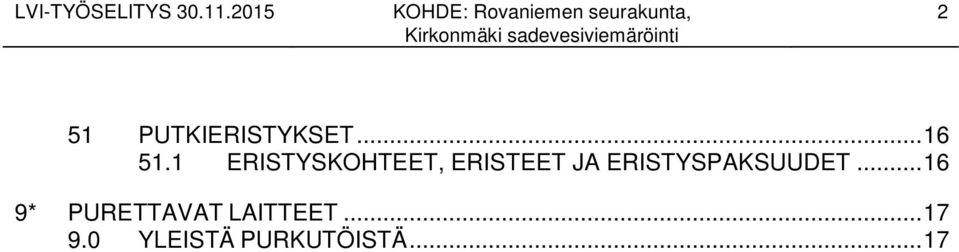

3 2 51 PUTKIERISTYKSET ERISTYSKOHTEET, ERISTEET JA ERISTYSPAKSUUDET * PURETTAVAT LAITTEET YLEISTÄ PURKUTÖISTÄ... 17

4 3 0 YLEISET VAATIMUKSET 0.0 LVI-TÖIDEN YLEISET LAATUVAATIMUKSET 0.01 MÄÄRITELMIÄ 0.02* LVI-SELITYKSEN KÄYTÖN PERUSVAATIMUKSET LVI-työselitystä käytetään rinnan TalotekniikkaRYL 2002:n ja LVI-tarvikeluettelo 97:n kanssa. Työt suoritetaan noudattaen TalotekniikkaRYL 2002:n ohjeita ja määräyksiä, mikäli LVI-työselityksessä tai suunnitelmissa ei ole esitetty muuta määritelmää tai menetelmää. Kun LVI-asiakirjoissa määritellään käytettäväksi tiettyä materiaalia tai liitostapaa, tulevat voimaan vain näitä koskevat TalotekniikkaRYL 2002:n vaatimukset 01 TIEDOT RAKENNUSHANKKEESTA Kohteen urakkasuorituksessa noudatetaan YSE 1998 vaatimuksia. Kohteen pääurakoitsijana toimii rakennusurakoitsija. Rovaniemen kirkon ulkopuolisten rakenteiden peruskorjauksen yhteydessä rakennetaan kohteeseen sade-/hulevesien keräysjärjestelmä. Kohteeseen rakennetaan sadevesien linjakuivatuskourut, sadevesikaivot ja sadevesiviemärit piirustusten mukaisesti. Sadevesien linjakuivatuskourut Acodrain Multiline V150 kouruja, tarkemmat tiedot on esitetty suunnitelmissa. Acodrain linjakuivatuskourujen hankinta ja asennus rakennusurakassa. Kohteeseen rakennetaan kaksi erillistä sadevesiviemäriliittymää Napapiirin Energia ja Vesi Oy:n sadevesiviemäriverkostoon. Kohteessa ei nykytilanteessa ole sadevesiviemäriä tontilla. Lisäksi kirkkorakennuksen ulkopuoliset jätevesiviemärit uusitaan kaivoineen ulkopuolisilta osilta. Vanhojen käyttämättömiksi jäävien ulkopuolisten kaivojen ja putkistojen purku rakennusurakkaan kuuluen. Tontin ulkopuoliset kaivuutyöt ja liitokset runkojohtoihin suorittaa Napapiirin Energia ja Vesi Oy. Huomioitavaa on,että rakennus on käytössä muutostyön ajan, joten tarvittavat ulkopuolisten jätevesiviemäreiden väliaikaiskytkennät ja tulppaukset kuuluvat putkiurakkaan.

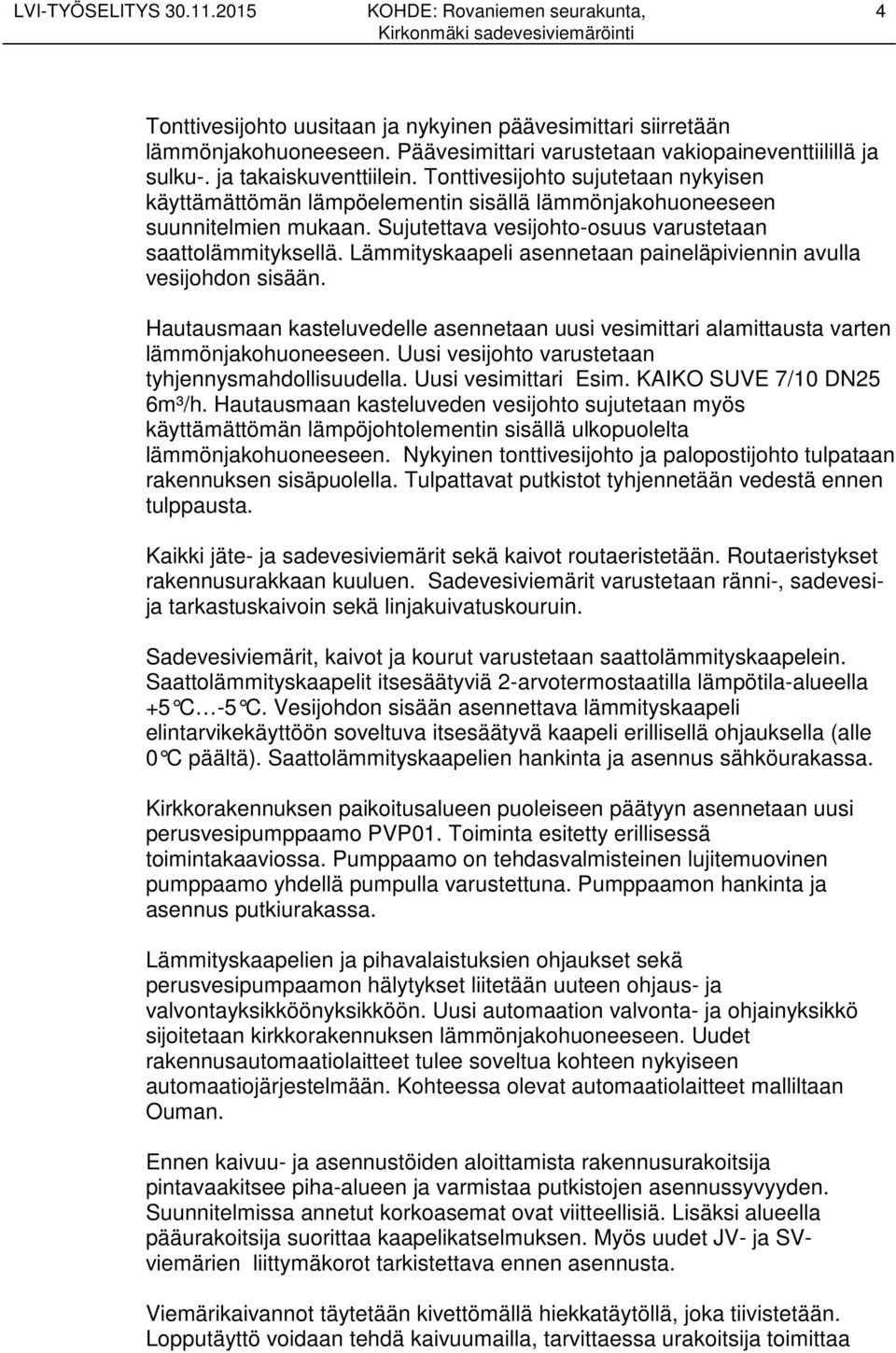

5 4 Tonttivesijohto uusitaan ja nykyinen päävesimittari siirretään lämmönjakohuoneeseen. Päävesimittari varustetaan vakiopaineventtiilillä ja sulku-. ja takaiskuventtiilein. Tonttivesijohto sujutetaan nykyisen käyttämättömän lämpöelementin sisällä lämmönjakohuoneeseen suunnitelmien mukaan. Sujutettava vesijohto-osuus varustetaan saattolämmityksellä. Lämmityskaapeli asennetaan paineläpiviennin avulla vesijohdon sisään. Hautausmaan kasteluvedelle asennetaan uusi vesimittari alamittausta varten lämmönjakohuoneeseen. Uusi vesijohto varustetaan tyhjennysmahdollisuudella. Uusi vesimittari Esim. KAIKO SUVE 7/10 DN25 6m³/h. Hautausmaan kasteluveden vesijohto sujutetaan myös käyttämättömän lämpöjohtolementin sisällä ulkopuolelta lämmönjakohuoneeseen. Nykyinen tonttivesijohto ja palopostijohto tulpataan rakennuksen sisäpuolella. Tulpattavat putkistot tyhjennetään vedestä ennen tulppausta. Kaikki jäte- ja sadevesiviemärit sekä kaivot routaeristetään. Routaeristykset rakennusurakkaan kuuluen. Sadevesiviemärit varustetaan ränni-, sadevesija tarkastuskaivoin sekä linjakuivatuskouruin. Sadevesiviemärit, kaivot ja kourut varustetaan saattolämmityskaapelein. Saattolämmityskaapelit itsesäätyviä 2-arvotermostaatilla lämpötila-alueella +5 C -5 C. Vesijohdon sisään asennettava lämmityskaapeli elintarvikekäyttöön soveltuva itsesäätyvä kaapeli erillisellä ohjauksella (alle 0 C päältä). Saattolämmityskaapelien hankinta ja asennus sähköurakassa. Kirkkorakennuksen paikoitusalueen puoleiseen päätyyn asennetaan uusi perusvesipumppaamo PVP01. Toiminta esitetty erillisessä toimintakaaviossa. Pumppaamo on tehdasvalmisteinen lujitemuovinen pumppaamo yhdellä pumpulla varustettuna. Pumppaamon hankinta ja asennus putkiurakassa. Lämmityskaapelien ja pihavalaistuksien ohjaukset sekä perusvesipumpaamon hälytykset liitetään uuteen ohjaus- ja valvontayksikköönyksikköön. Uusi automaation valvonta- ja ohjainyksikkö sijoitetaan kirkkorakennuksen lämmönjakohuoneeseen. Uudet rakennusautomaatiolaitteet tulee soveltua kohteen nykyiseen automaatiojärjestelmään. Kohteessa olevat automaatiolaitteet malliltaan Ouman. Ennen kaivuu- ja asennustöiden aloittamista rakennusurakoitsija pintavaakitsee piha-alueen ja varmistaa putkistojen asennussyvyyden. Suunnitelmissa annetut korkoasemat ovat viitteellisiä. Lisäksi alueella pääurakoitsija suorittaa kaapelikatselmuksen. Myös uudet JV- ja SVviemärien liittymäkorot tarkistettava ennen asennusta. Viemärikaivannot täytetään kivettömällä hiekkatäytöllä, joka tiivistetään. Lopputäyttö voidaan tehdä kaivuumailla, tarvittaessa urakoitsija toimittaa

6 5 lisätäyttömaat urakkaan kuuluen. Maatöissä noudatetaan MaaRYL 2000 teknisiä ohjeita. B3 RAKENNUTTAJA Rakennuttaja Rovaniemen Seurakunta B5 SUUNNITTELIJAT, ASIANTUNTIJAT Rovaniemen Kirkko Rauhankatu Rovaniemi Yhteyshenkilö: Kalle Kenttälä, Arkkitehtisuunnittelu Arkkitehtisuunnittelu Voutilainen Oy Koskikatu 18 A Rovaniemi Puh: Rakennesuunnittelu Insinööritoimisto J. Lampela Oy Pohjolankatu Rovaniemi Puh: LVIA-suunnittelu Sähkösuunnittelu LVI-Konsultointi J. Vaarala Oy Pohjolankatu Rovaniemi Puh: Sähköpalvelu Juhani Riski Oy Hillapolku 3 B Rovaniemi Puh: * LVI-HANKINNAT JA -TYÖT 01.50* LVI-HANKINTOJEN JA -TÖIDEN PERUSVAATIMUKSET LVI-hankintoihin ja -töihin kuuluvien velvoitteiden toteuttajasta käytetään LVI-selityksessä nimitystä urakoitsija ja tämän velvoitteista urakka. Urakkaan kuuluvat seuraavien yleisten juridis-taloudellisten asiakirjojen urakoitsijaa koskevat velvoitteet: - rakennusurakan yleiset sopimusehdot YSE 1998

7 6 - sivu- ja aliurakoita koskevat muutokset rakennusurakan yleisiin sopimusehtoihin YSE 1998 Urakkaan kuuluvat em. velvoitteiden lisäksi urakkaohjelmassa ja urakkarajaliitteessä, LVI-selityksen urakoitsijalle kuuluvissa osissa, luvuissa ja kohdissa sekä LVI-piirustuksissa tms. LVI-asiakirjoissa selostetut velvoitteet, työt ja tarvikkeet hankintoineen ja asennuksineen * JAKO URAKOIHIN LVI-urakka (=LVI) LVI-urakan putkitöihin LVI-selityksessä esitetyt velvoitteet ovat seuraavissa osissa ja luvuissa: 0 YLEISET VAATIMUKSET 1 LÄMMITYS 2 VESI JA VIEMÄRI 5 LVI-ERISTYKSET 9 PURETTAVAT LAITTEET Automatiikkaurakka (=AU) LVI-selityksessä esitetyt velvoitteet ovat seuraavissa osissa: 0 YLEISET VAATIMUKSET 4 RAKENNUSAUTOMAATIO Kukin urakoitsija toimittaa työmaalle työnjohtotilaansa yhden TalotekniikkaRYL 2002 kirjan työntekijöidensä käyttöön Muissa kuin LVIA-urakoita koskevissa asiakirjoissa esiintyy urakoitsijalyhenteinä merkintöjä AU (=säätö- ja valvontalaiteurakoitsija) tai PU (=putkiurakoitsija) tai IU (=ilmanvaihtourakoitsija). 02 LVI-TARVIKKEET 02.0 LVI-TARVIKKEIDEN PERUSVAATIMUKSET LVI-tarvikkeiden materiaali on yleensä merkitty LVI-asiakirjoihin. Mikäli materiaalimerkintä puuttuu, valitsee urakoitsija tarkoitukseen soveltuvan materiaalin. Samantyyppiset LVI-tarvikeryhmät, kuten pumput, lämmönsiirtimet, puhaltimet, ilmanvaihtokoneiden osat ja laitosvarusteet, valitaan saman tehtaan tuotteista, ellei ole toisin mainittu.

8 7 LVI-tarvikkeiden sähkölaitteet ovat nimellisjännitteeltään 400/230V, 50 Hz ja niiden on sovelluttava viisijohdinjärjestelmään. Sähkölaitteiden kotelointiluokan on oltava käyttöpaikan tilaluokan mukainen. Sähkölaitteiden on täytettävä sähköturvallisuusmääräysten ja kyseistä laitetta mahdollisesti koskevien erillisten rakenne- ja koestusmääräysten vaatimukset. Kts. sähkötarkastuskeskuksen julkaisu sähköturvallisuusmääräykset A1-89. Mikäli urakoitsija haluaa vaihtaa, LVI-asiakirjoissa määriteltyjen tarvikkeiden, materiaalien, liitostapojen tms. tilalle muita vastaavaksi katsomiaan, on niiden tilankäytöltään, toiminnaltaan, teknisiltä ominaisuuksiltaan ja huollon jatkuvuuden osalta läheisesti vastattava em. urakka-asiakirjoissa määriteltyjä. Vaihdolle on urakoitsijan saatava ensin tekninen ja taloudellinen hyväksyminen muilta urakoitsijoilta. Sen jälkeen, ennen hankintaan ryhtymistä on vaihdolle saatava vielä rakennuttajan ja LVI-valvojan hyväksyminen. Vastaavuudesta vastaa teknisesti ja taloudellisesti vain vaihtamista esittänyt urakoitsija. Suunnitteluvaiheessa laatutavoitteet täyttävänä LVI-tarvikkeena käytetty tuote on LVI-asiakirjoissa esitetty merkinnällä: ESIM. MALLIA ABCD; FIRMA OY TAI ESIM. LVI-TARVIKELUETTELON NUMERO. Kun toteutuksessa halutaan ehdottomasti käytettävän vain tiettyä LVI-tarviketta on se LVI-asiakirjoissa esitetty merkinnällä: ABSD; FIRMA OY TAI LVI-TARVIKELUETTELON NUMERO * LVI-TARVIKKEISIIN LIITTYVÄT URAKOITSIJAPIIRUSTUKSET Urakoitsija laatii: - asennuspiirustukset 1:20 LVI-teknisistä keskuksista - LVI-tarvikkeiden kytkennän edellyttämät sähkö- ja rakennusautomaatiopiirustukset - kytkentä- ja asennuspiirustukset toisten urakoitsijoiden töihin liittyvistä laitteistaan ja asennuksistaan kuten - lopullisia asennuksia vastaavat tarkepiirustukset laitetyyppimerkintöineen. näistä piirustuksista kopioidaan myös luovutuspiirustukset.

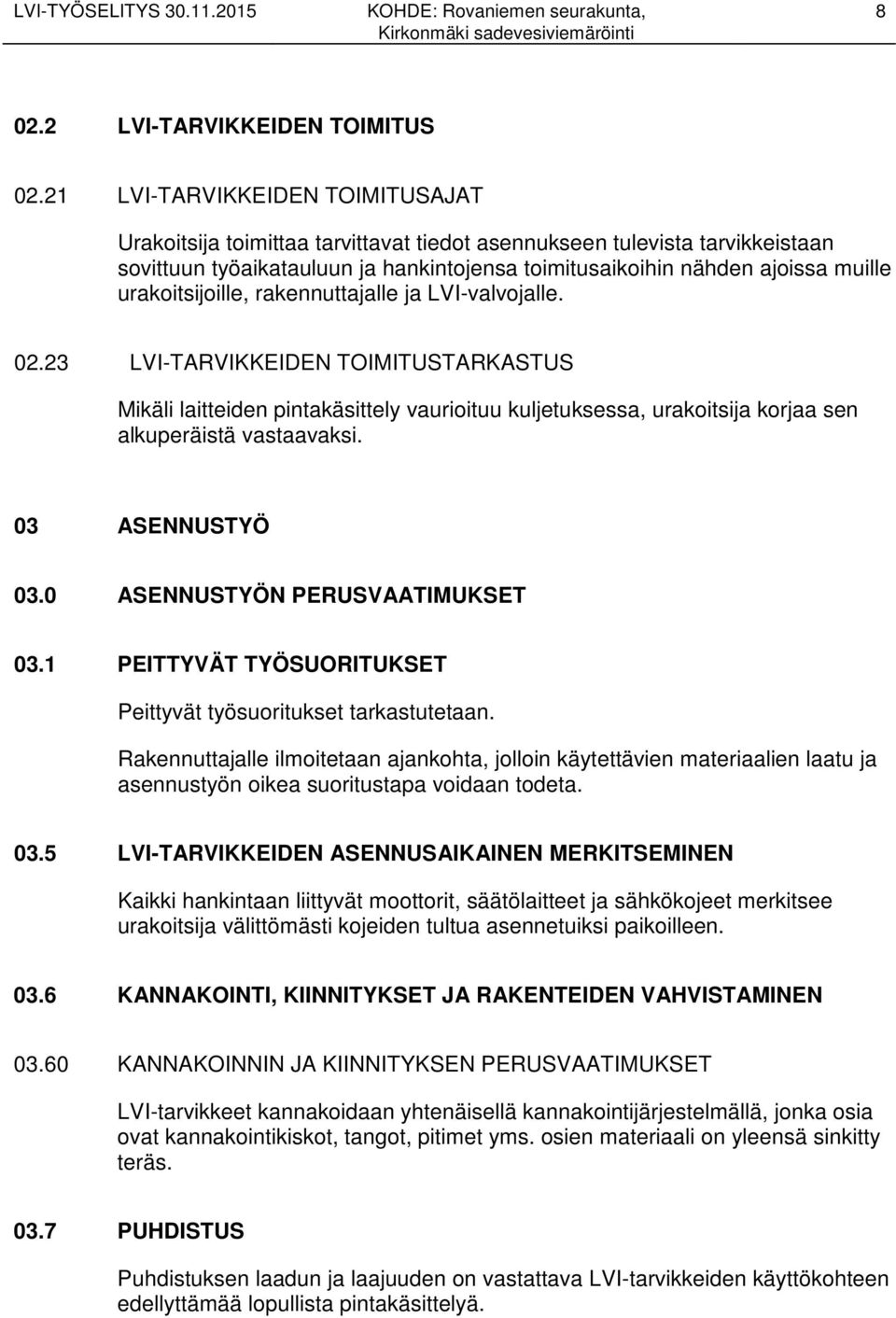

9 LVI-TARVIKKEIDEN TOIMITUS LVI-TARVIKKEIDEN TOIMITUSAJAT Urakoitsija toimittaa tarvittavat tiedot asennukseen tulevista tarvikkeistaan sovittuun työaikatauluun ja hankintojensa toimitusaikoihin nähden ajoissa muille urakoitsijoille, rakennuttajalle ja LVI-valvojalle LVI-TARVIKKEIDEN TOIMITUSTARKASTUS Mikäli laitteiden pintakäsittely vaurioituu kuljetuksessa, urakoitsija korjaa sen alkuperäistä vastaavaksi. 03 ASENNUSTYÖ 03.0 ASENNUSTYÖN PERUSVAATIMUKSET 03.1 PEITTYVÄT TYÖSUORITUKSET Peittyvät työsuoritukset tarkastutetaan. Rakennuttajalle ilmoitetaan ajankohta, jolloin käytettävien materiaalien laatu ja asennustyön oikea suoritustapa voidaan todeta LVI-TARVIKKEIDEN ASENNUSAIKAINEN MERKITSEMINEN Kaikki hankintaan liittyvät moottorit, säätölaitteet ja sähkökojeet merkitsee urakoitsija välittömästi kojeiden tultua asennetuiksi paikoilleen KANNAKOINTI, KIINNITYKSET JA RAKENTEIDEN VAHVISTAMINEN KANNAKOINNIN JA KIINNITYKSEN PERUSVAATIMUKSET LVI-tarvikkeet kannakoidaan yhtenäisellä kannakointijärjestelmällä, jonka osia ovat kannakointikiskot, tangot, pitimet yms. osien materiaali on yleensä sinkitty teräs PUHDISTUS Puhdistuksen laadun ja laajuuden on vastattava LVI-tarvikkeiden käyttökohteen edellyttämää lopullista pintakäsittelyä.

10 PINTAKÄSITTELY VALMIIKSI PINTAKÄSITELLYT LVI-TARVIKKEET Ainakin seuraavat laitteet toimittaa urakoitsija täysin valmiiksi pintakäsiteltyinä: - moottorit - pumput - konekeskukset - mittaus- ja säätölaitteet TYÖMAALLA KÄSITELTÄVÄT LVI-TARVIKKEET Pintakäsittelemättömien teräsosien korroosionestomaalaus: - sisäilman kanssa kosketuksiin tulevat osat; SFS 4962 A 80/2 -Fe Pe - ulkoilman kanssa kosketuksiin tulevat osat; SFS 4962 A160/3 Fe Sa2 07 LVI-MERKINNÄT 07.0 LVI-MERKINTÖJEN PERUSVAATIMUKSET Merkinnöistä on selvittävä kojeesta LVI-piirustuksissa käytetty tunnus. yms. laitteet merkitsee urakoitsija viranomaisten vaatimilla varoitus- ja opastuskilvillä MERKINTÄTARVIKKEET Merkintälaatat tehdään kerrosmuovista 60 mm x 40 mm x 2 mm, kaiverrettu peiliteksti on musta ja pohja valkoinen. Päänimikkeen kirjaimen on oltava vähintään 10 mm ja alanimikkeen 7 mm korkea. Merkintälaatat on pyrittävä sijoittamaan siten, että ne jäävät paikoilleen, vaikka ko. laite irrotettaisiin. Kiinnitystarvikkeena käytetään helmiketjua PUTKET JA KANAVAT Merkintäteippi liimataan lämmönjako- ja yms. putkiin niin, että kytkentä saadaan havainnolliseksi.

11 LAITEMERKINNÄT KAAVIOISSA ESITETYT LAITTEET KAAVIOISSA ESITTÄMÄTTÖMÄT LAITTEET Milloin saman linjan kv-, lv- ja kiertojohdon venttiilit ovat lähekkäin, kiinnitetään kilpi vain yhteen venttiileistä. vastaavasti lämpölinjassa kiinnitetään kilpi vain paluujohtoon VALMISTAJAN KILVET Pumput, yms. laitteet varustetaan metallisin konekilvin, joista selviää valmistaja, valmistustyyppi ja -vuosi sekä laitteen tehoa ilmentävät tekniset arvot. 09 TARKASTUKSET JA KÄYTTÖÖNOTTO 09.0 TARKASTUSTEN JA KÄYTTÖÖNOTON PERUSVAATIMUKSET Mikäli tarkastuksissa todetaan niin paljon puutteita, ettei tarkastusta voida hyväksyä, korvaa urakoitsija rakennuttajalle ja LVI-valvojalle aiheuttamansa uusintatarkastusten kustannukset. Mittauksiin käytettävien laitteiden kalibroinnin on oltava voimassa KOESTUKSET TIIVIYS- JA PAINEKOKEET Painekokeissa käytettävän veden tulee olla puhdasta. Mikäli painekokeissa käytetään jäätymisen estävää ainetta, on siinä oltava ko. verkostolle sopivat inhibiitit mukana. kun verkosto tyhjennetään painekokeen jälkeen, on se huuhdeltava huolellisesti LVI-tarviketoimittajien ohjeiden mukaan LUOVUTUSASIAKIRJAT Asiakirjat luovutetaan kahtena (2) sarjana. Lisäksi toimitetaan ao. konehuoneisiin yhtenä sarjana kytkentäkaaviot ja säätökaaviot laminoituina koneiden lähelle kiinnitettyinä. Urakoitsijalle kuuluu myös digitaalisessa muodossa olevien luovutuspiirustusten toimittaminen.

12 KÄYTTÖÖNOTTO KÄYTTÖÖNOTON PERUSVAATIMUKSET Urakoitsija luovuttaa loppukatselmukseen mennessä rakennuttajan edustajalle kuittausta vastaan käyttöä palvelevat tarvikkeet ja varaosat. Tarvikkeet ovat tarkoituksenmukaisesti pakattuja ja ne toimitetaan rakennuttajan osoittamaan paikkaan. Tarvikkeet on lueteltu kunkin urakan osalta erikseen tätä koskevassa LVI-selityksen kohdassa KÄYTTÖÖNOTTOMENETTELY HUONEISTOKOHTAISET KÄYTTÖ- JA HUOLTO-OHJEET Urakoitsija luovuttaa loppukatselmukseen mennessä rakennuttajan edustajalle kuittausta vastaan LVI-tarvikkeiden helppolukuiset käyttö- ja hoito-ohjeet KIINTEISTÖKOHTAISET KÄYTTÖ- JA HUOLTO-OHJEET 09.9 TAKUUAJAN TOIMENPITEET Urakoitsijan takuuaikana suorittamat mittausten ja säätöjen tarkistukset ja niiden ajankohdat määritellään kunkin urakan kohdalta erikseen tätä koskevassa LVI-selityksen kohdassa * TAKUUHUOLTO * TAKUUHUOLLON PERUSVAATIMUKSET Takuuhuoltoon sisältyvät kaikki kustannukset, jotka aiheutuvat matkoista ja lähetyksistä huoltomatkojen yhteydessä. Takuuhuollon edellytetään tapahtuvan normaalina työaikana ja yleisiä kulkuneuvoja käyttäen. Kaksi kertaa vuodessa tapahtuvien takuuhuoltokäyntien väli on vähintään neljä (4) kuukautta ja enintään kahdeksan (8) kuukautta. Takuuhuoltokäyntien yhteydessä takuun puitteissa uusittavat osat ja tarveaineet sisältyvät takuuhuoltoon, mutta eivät kulutustarvikkeet ja -aineet. Tilaajan edellytetään mahdollisimman pikaisesti ilmoittavan havaitsemistaan toimintahäiriöistä ja suuremman vian tai toimintahäiriön sattuessa myötävaikuttavan toimenpiteillään vahinkojen rajoittamiseksi mahdollisimman pieniksi.

13 12 Mikäli laitoksessa ilmenee takuun piiriin luettavia vikoja, jotka edellyttävät käyntiä takuuhuoltokäyntien välillä, kuuluvat nämä välikäynnit takuuseen. Jokaisesta takuuhuoltokäynnistä on saatava laitoksen vastuunalaisen kiinteistön hoitajan kuittaus sekä osoitettava toimenpiteet, jotka on tehty. Takuuhuoltokäynnin yhteydessä on suoritettava yleiskatselmus ja tutkittava, että laitosta käytetään tarkoituksenmukaisesti, sekä oikaistava mahdolliset virheet. Viimeinen takuuhuoltokäynti takuuaikana on suoritettava aikaisintaan kuusi (6) viikkoa ennen takuuajan päättymistä. 1 LÄMMITYS Kohde on liitetty kaukolämpöön. Kaukolämmön alajakokeskus on nykyinen. Tässä urakassa ei muutoksia kohteen lämmitysjärjestelmään. 2 VESI JA VIEMÄRI PUTKIMATERIAALIT JA LIITOSTAVAT PUTKIMATERIAALIEN JA LIITOSTAPOJEN PERUSVAATIMUKSET Lämmönjakohuoneessa tehtävät vesijohto muutokset tehdään komposiittivesijohdosta. Esim. Uponor MLCP puristusliitoksin. Uudet rakennuksen ulkopuoliset vesijohdot PEM-putkea paineluokka PN PUTKIEN ASENNUS PUTKIEN ASENNUKSEN PERUSVAATIMUKSET PUTKIEN KIINNITYS, KANNAKOINTI Tärinää eristäviä kannakkeita käytetään lämmönjakohuoneessa. Tärinää eristävissä kannatusrakenteissa käytetään tärinäneristyskumia. Kannakeväli valitaan siten, että tärinäneristysominaisuudet riittävät.

14 PUTKIEN LÄMPÖLAAJENEMISEN TASAAMINEN TYHJENNYS JA ILMAUS 21.2 VENTTIILIT - tyhjennysventtiilit varustettuna liitinosin esim SULKUVENTTIILIT < DN > DN SÄÄTÖVENTTIILIT - linjasäätöventtiilit YKSISUUNTAVENTTIILIT < DN > DN laipoin VAROVENTTIILIT 21.5 VESIMITTARIT - avautumispaine 1,0 MPa esim Hautausmaan kasteluvedelle asennetaan uusi vesimittari alamittausta varten lämmönjakohuoneeseen. Uusi vesijohto varustetaan tyhjennysmahdollisuudella. Uusi vesimittari Esim. KAIKO SUVE 7/10 DN25 6m³/h PÄÄVESIMITTARIT Nykyinen. Siirretään uuteen paikkaan lämmönjakohuoneeseen. Vakiopainemittari on malliltaan Oras 4330 DN 40 varustettuna painemittarein.

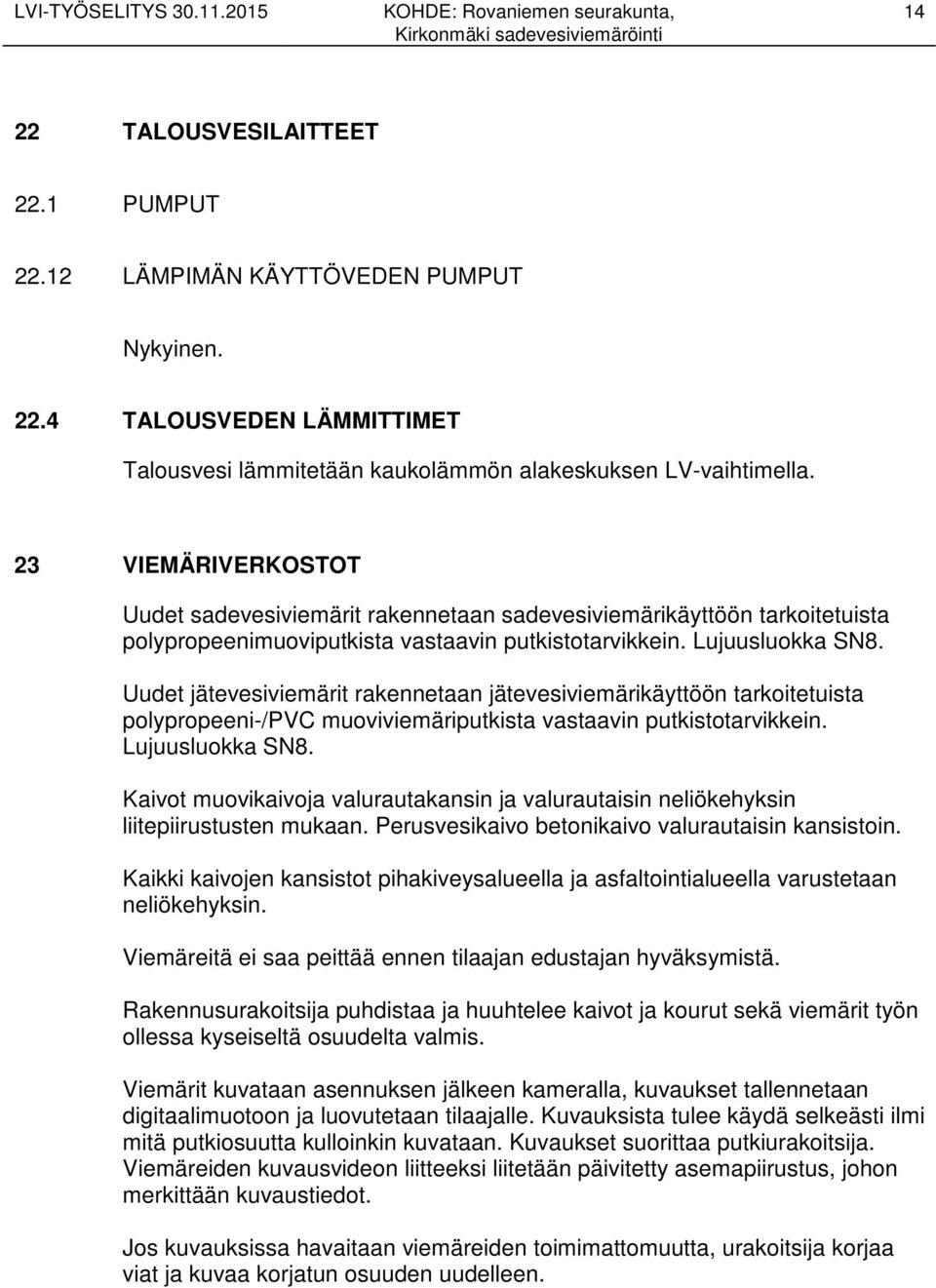

15 14 22 TALOUSVESILAITTEET 22.1 PUMPUT LÄMPIMÄN KÄYTTÖVEDEN PUMPUT Nykyinen TALOUSVEDEN LÄMMITTIMET Talousvesi lämmitetään kaukolämmön alakeskuksen LV-vaihtimella. 23 VIEMÄRIVERKOSTOT Uudet sadevesiviemärit rakennetaan sadevesiviemärikäyttöön tarkoitetuista polypropeenimuoviputkista vastaavin putkistotarvikkein. Lujuusluokka SN8. Uudet jätevesiviemärit rakennetaan jätevesiviemärikäyttöön tarkoitetuista polypropeeni-/pvc muoviviemäriputkista vastaavin putkistotarvikkein. Lujuusluokka SN8. Kaivot muovikaivoja valurautakansin ja valurautaisin neliökehyksin liitepiirustusten mukaan. Perusvesikaivo betonikaivo valurautaisin kansistoin. Kaikki kaivojen kansistot pihakiveysalueella ja asfaltointialueella varustetaan neliökehyksin. Viemäreitä ei saa peittää ennen tilaajan edustajan hyväksymistä. Rakennusurakoitsija puhdistaa ja huuhtelee kaivot ja kourut sekä viemärit työn ollessa kyseiseltä osuudelta valmis. Viemärit kuvataan asennuksen jälkeen kameralla, kuvaukset tallennetaan digitaalimuotoon ja luovutetaan tilaajalle. Kuvauksista tulee käydä selkeästi ilmi mitä putkiosuutta kulloinkin kuvataan. Kuvaukset suorittaa putkiurakoitsija. Viemäreiden kuvausvideon liitteeksi liitetään päivitetty asemapiirustus, johon merkittään kuvaustiedot. Jos kuvauksissa havaitaan viemäreiden toimimattomuutta, urakoitsija korjaa viat ja kuvaa korjatun osuuden uudelleen.

16 KÄYTTÖÖNOTTO TAKUUAJAN TOIMENPITEET Viemärijohtojen uudisasennuksille suoritetaan toimivuustarkastus videokuvaamalla * TAKUUAJAN TOIMENPITEIDEN PERUSVAATIMUKSET Noudatetaan kohtaa * TAKUUAIKAISET SÄÄDÖT JA TARKASTUKSET Noudatetaan kohtaa * PUTKITÖIDEN TAKUUHUOLTO Noudatetaan kohtaa 19.92*. 4 RAKENNUSAUTOMAATIO 4.0 RAKENNUSAUTOMAATION YLEISET VAATIMUKSET Kiinteistössä on Ouman-automaatiolaitteet, Uudet säätö- ja valvontapisteet liitetään uuteen automaation ohjaus- ja valvontayksikköön, malli esim. Ouman EH-686. Yksikkö asennetaan kirkkorakennuksen lämmönjakohuoneeseen. 4.1 YLEISTÄ 4.10 Laajuus Automatiikkaurakkaan sisällytetään - LVI-puolen autom.säätö- ja valvontalaitteet - sähköpuolen autom. säätö- ja valvontalaitteet

17 16 5 LVI-ERISTYKSET 5.0 LVI-ERISTYSTEN YLEISET VAATIMUKSET LVI-tarvikkeen toimittanut/asentanut urakoitsija eristää toimittamansa LVItarvikkeen, poislukien ulkopuoliset eristukset (RU). 51 PUTKIERISTYKSET 51.1 ERISTYSKOHTEET, ERISTEET JA ERISTYSPAKSUUDET Noudatetaan taulukkoa 51 T1 seuraavin poikkeuksin ja täsmennyksin. Lämminkäyttövesijohdot sekä lämpöjohdot Lämmönjakohuone - sarja 23 - päällyste 6 Muut näkyvät tilat - sarja 23 - d = 22 mm tai pienemmät putket sarja 22 - päällyste 6 Alaslaskut, koteloinnit ja muut näkymättömät tilat - sarja 23 - d = 22 mm tai pienemmät putket sarja 22 Kylmävesijohdot Lämmönjakohuone - sarja 22 - päällyste 6K Muut näkyvät tilat - sarja 22 - päällyste 6K Alaslaskut, koteloinnit ja muut näkymättömät tilat - sarja 2

18 17 9* PURETTAVAT LAITTEET 9.0 YLEISTÄ PURKUTÖISTÄ Kohteen nykyisten purettavien LVI-teknisten laitteiden poistaminen tapahtuu seuraavasti: - Rakennuksen sisäpuoliset työt: Putkiurakoitsija saattaa purettavat laitteet ja tarvikkeet paineettomiksi ja purkaa ne. Tarvittavat vesijohtojen tulppaukset tekee putkiurakoitsija. - Rakennuksen ulkopuoliset työt: Rakennusurakoitsija purkaa tarpeettomat kaivot ja putkistot maasta kaivuutöiden yhteydessä. Tarpeettomaksi jäävät tonttijohtojen liittymät katualueella purkaa NEVE Oy. Purku- ja uudisasennustöissä on huomioitava kirkkorakennuksen käytössä oleminen. Kaikki tarvittavat tilapäiskytkennät varusteineen, jotka vaaditaan vesi- ja viemäritoimintojen ylläpitämiseksi sekä katkojen minimoimiseksi sisältyvät putkiurakkaan. Rovaniemellä LVI-KONSULTOINTI J. VAARALA OY
