1 Hulevesien johtaminen ja käsittely Kuinka varmistamme laadukkaan loppuratkaisun? Teemu Salminen Tuotehallintapäällikkö

2 Nordic Poly Mark Nordic Poly Mark on muoviputkituotteiden vapaaehtoinen laatumerkki Pohjoismaisen INSTA-CERT -ryhmän luoma avoin sertifiointijärjestelmä Tuote täyttää EN -standardin vaatimustason lisäksi pohjoismaiset erityisvaatimukset Tiiveys Iskunkestävyys Korvannut pohjoismaiset kansalliset merkit vuodesta 2004 alkaen maaliskuu 3, 2015 Uponor 2

-standardin vaatimustason lisäksi pohjoismaiset erityisvaatimukset Tiiveys

3 Sen tunnistaa tästä merkistä maaliskuu 3, 2015 Uponor 3

4 Miksi NPM? Tuote sopii pohjoismaisiin olosuhteisiin Sopii materiaalikestävyydeltään ja teknisiltä ominaisuuksiltaan käyttötarkoitukseensa Jäljitettävä valmistusprosessi Alan johtavien toimittajien käyttämä järjestelmä Mahdollisuus valita useiden toimittajien ja järjestelmien välillä Pitkä elinkaari ja luotettavuus ovat tae kokonaistaloudellisuudesta maaliskuu 3, 2015 Uponor 4

ominaisuuksiltaan käyttötarkoitukseensa Jäljitettävä valmistusprosessi Alan johtavien

5 Mitä tarkoittaa CE-merkintä? CE-merkintä tarkoittaa sitä, että valmistaja itse vakuuttaa tuotteen täyttävän EU:n rakennustuotedirektiivin vaatimukset ja että laadunvalvonta hoidetaan harmonisoidussa standardissa edellytetyllä tavalla. Tämä valvonta käsittää vain suppean osan tuotestandardin vaatimuksista. CE-merkintä ei edellytä varsinaisen tuotestandardin mukaista testausta eikä riippumattoman testauslaitoksen valvontaa. Tästä syystä CE-merkki ei ole verrattavissa muoviputkituotteiden vapaaehtoisiin laatumerkkeihin eikä sitä tule sekoittaa niihin Merkintäluvan voi menettää, CE merkintä perustuu valmistaja omaan ilmoitukseen ja vakuutukseen ominaisuuksista CE-merkki ei ole laatumerkki, eikä se ole tarkoituskaan maaliskuu 3, 2015 Uponor 5

edellytetyllä tavalla. Tämä valvonta käsittää vain suppean osan tuotestandardin vaatimuksista.

6 NPM ja CE merkintöjen vertailu Kuvaus/ominaisuudet Tuo0een ser2fioin2 ++ Nykyisen tason mukainen + Nykyistä alhaisempi taso - Ei sisälly EK Ei koske kyseistä käyttötarkoitusta ilm. INSTA- CERT Nordic CE- merkintä Poly Mark Viemäri Paine Viemäri Paine Tyyppitestaus, riippumaton taho Sisäinen tarkastus Ulkoinen tarkastus, riippumaton taho Materiaalit: Tiheys, PE/PP/PVC Sulaindeksi, PE/PP Lämpöstabiliteetti, PP/PE K-arvo, PVC Pehmenemispiste, PVC Pitkäaikaislujuus EK ++ EK + ilm. Valmistajan ilmoittama arvo vaaditaan Kuvaus/ominaisuudet Tuote: INSTA- CERT Nordic CE- merkintä Poly Mark Viemäri Paine Viemäri Paine Mitat ilm. ilm. Ulkonäkö Merkintä Pinnan laatu Pituussuuntainen muodonpysyvyys Sulaindeksin muutos Iskulujuus Rengasjäykkyys ++ EK ilm. - Paineenkestävyys Metyleenikloridi, PVC Säänkestävyys EK Järjestelmä: Liitosten tiiveys ilm. + ilm. Maakuorman ja korkean lämpötilan yhteisvaikutuksen kesto (BLT) ++ EK - EK (maaviemärit) Lämpötilanvaihtelukoe (kiinteistöviemärit) ++ EK ++ EK maaliskuu 3, 2015 maaliskuu 3, 2015 Uponor 6

Materiaalit: Tiheys, PE/PP/PVC ++ ++ - - Sulaindeksi, PE/PP ++ ++ - - Lämpöstabiliteetti, PP/PE ++ ++ - - K-arvo, PVC ++ ++ - - Pehmenemispiste, PVC + ++ - - Pitkäaikaislujuus EK ++ EK + ilm.

7 Hulevesien muodostuminen Hulevesi on erilaisilta pinnoilta valuvaa ja pois johdettavaa sade- tai sulamisvettä, sekä perustusten kuivatusvettä Hulevesien muodostumiseen vaikuttavat mm. Kaupungistuminen ja tiiviin pinnan lisääntyminen Vuodenaikailmiöt esim. sulavat lumet, rankkasateet Ilmastonmuutos Suomen vuotuinen sadanta on noin mm Voimakkaimmat sateet heinä- ja elokuussa Sademäärä ja rankkasateiden todennäköisyys vähenevät pohjoista kohti mentäessä maaliskuu 3, 2015 Uponor 7

Kaupungistuminen ja tiiviin pinnan lisääntyminen Vuodenaikailmiöt esim.

8 Syntypaikalla tapahtuvan käsittelyn edut Vähennetään viemäriverkoston kuormitusta kovilla rankkasateilla Tulviminen ja sen aiheuttamat vahingot vähenevät Huleveden aiheuttama eroosio poistuu Sadevesi palautetaan luonnon omaan vedenkiertoon Vesistöjen ravinnekuormitus pienentyy pintavalunnan vähentyessä maaliskuu 3, 2015 Uponor 8

aiheuttama eroosio poistuu Sadevesi palautetaan luonnon omaan vedenkiertoon

9 Hulevesijärjestelmien valinta Hulevesien johtaminen käyttötarkoitukseen sopivilla putkistoilla ja kaivoilla Huomioitava tiiveysvaatimukset pohjavesialueilla Nordic Poly Mark (NPM) merkityt putkistot Uponor IQ ja Weholite Huollettavuus ja tarkastettavuus maaliskuu 3, 2015 Uponor 9

tiiveysvaatimukset pohjavesialueilla Nordic Poly Mark (NPM) merkityt

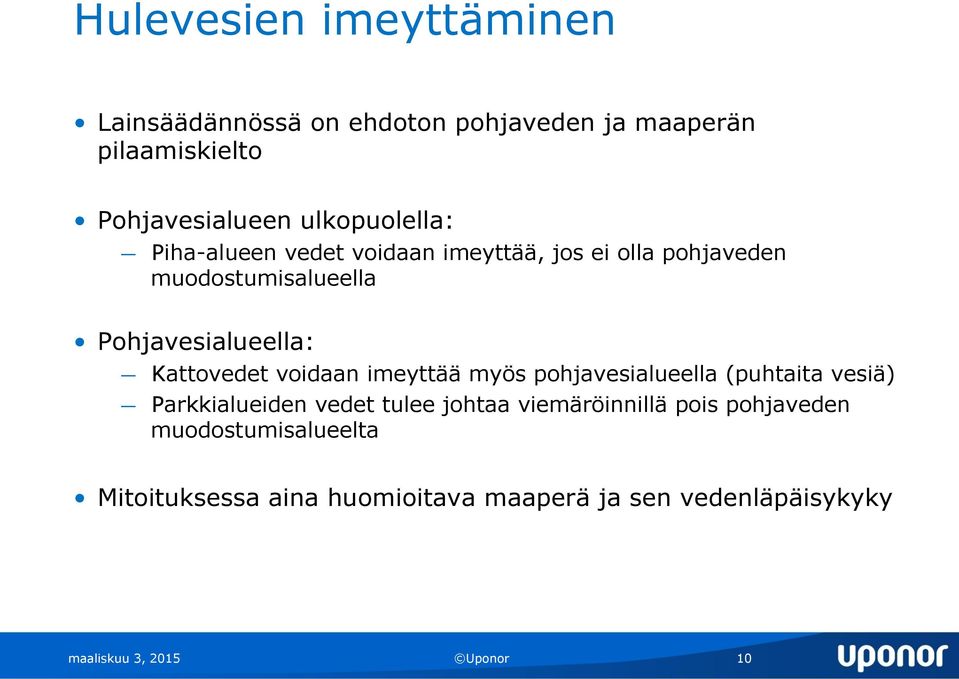

10 Hulevesien imeyttäminen Lainsäädännössä on ehdoton pohjaveden ja maaperän pilaamiskielto Pohjavesialueen ulkopuolella: Piha-alueen vedet voidaan imeyttää, jos ei olla pohjaveden muodostumisalueella Pohjavesialueella: Kattovedet voidaan imeyttää myös pohjavesialueella (puhtaita vesiä) Parkkialueiden vedet tulee johtaa viemäröinnillä pois pohjaveden muodostumisalueelta Mitoituksessa aina huomioitava maaperä ja sen vedenläpäisykyky maaliskuu 3, 2015 Uponor 10

Kattovedet voidaan imeyttää myös pohjavesialueella (puhtaita vesiä) Parkkialueiden vedet tulee johtaa

11 Uponor hulevesitunneli- ja kasettiratkaisujen edut 3 kertaa enemmän varastotilaa kuin sepeli-imeytyksessä 2/3 vähemmän maankaivutyötä Helppo sijoittaa tontille Voidaan hyödyntää myös asfaltin alla olevaa tilaa Tehokas imeytyminen kolmeen suuntaan Pitkäikäiset ratkaisut Tarkastettavuus maaliskuu 3, 2015 Uponor 11

sijoittaa tontille Voidaan hyödyntää myös asfaltin alla olevaa tilaa Tehokas

12 Uponor-hulevesitunneli Pieniin kohteisiin suunniteltu hulevesien varastointi- ja imeytysratkaisu Moduulirakenne, jolloin järjestelmää voidaan laajentaa helposti Nopea ja edullinen asentaa Asennettavissa myös henkilöautoliikenteen alueelle Suuri tilavuus sepeli-imeytykseen verrattuna Korkea imeytyskyky maaliskuu 3, 2015 Uponor 12

Nopea ja edullinen asentaa Asennettavissa myös henkilöautoliikenteen alueelle

13 Uponor-hulevesikasetti Käyttökohteena piha-, pysäköinti- ja varastoalueet, julkiset rakennukset ja liikekeskukset Moduulirakenne, jolloin järjestelmää voidaan laajentaa helposti Asennetaan riveihin ja päällekkäin; maksimissaan 10 kerrosta Soveltuu myös raskaan liikenteen alueelle Mahdollisuus rakentaa suuren tilavuuden omaava järjestelmä maaliskuu 3, 2015 Uponor 13

helposti Asennetaan riveihin ja päällekkäin; maksimissaan 10 kerrosta Soveltuu myös raskaan

14 Suunnittelu ja mitoitus hulevesijärjestelmä Esimerkki hulevesikasettijärjestelmästä maaliskuu 3, 2015 Uponor 14

15 Hulevesien imeytys maaliskuu 3, 2015 maaliskuu 3, 2015 Uponor 15

16 Hulevesien imeytys maaliskuu 3, 2015 maaliskuu 3, 2015 Uponor 16

17 Hulevesien viivytys Viivytys PE-kalvolla päällystetyllä kasettijärjestelmällä maaliskuu 3, 2015 Uponor 17

18 Hulevesijärjestelmän tarkastus Hulevesikasettijärjestelmästä Inspect-tarkastuskaseteilla maaliskuu 3, 2015 Uponor 18

19 Hulevesien varasto,- viivytys- ja tasaussäiliöt Ei hulevesien imeytystä Kostuu halutun pituisista Weholite-putkista, jotka hitsataan yhteen työmaalla Säiliön halkaisija aina 3 m saakka Järjestelmän tyhjennys joko viettoviemärillä tai pumppaamalla Mahdollisuus rakentaa suuren tilavuuden omaava järjestelmä maaliskuu 3, 2015 Uponor 19

halkaisija aina 3 m saakka Järjestelmän tyhjennys joko viettoviemärillä tai

20 Erikoisratkaisut ja palvelut Erikoiskaivot Pumppaamot Mitoitus Asennus maaliskuu 3, 2015 Uponor 20

21 Uponor 21
