1 COOL AUTO ON COMFORT C MODC SCT TCMP. TIMC TIMCR Hr. OFF AUTO LOW MED. HIGH ON / OFF RCSCND Frostair Käyttöohje Asennusohje Säilytä autossa! /2004 Fo. Kehä Caravan Tukku Oy Koskelontie 5 Tel. (09) FIN Espoo Fax (09) Truma Gerätetechnik GmbH & Co. KG Postfach 252 D-8567 Putzbrunn Service Telefon +49 (0) Telefax +49 (0) info@truma.com

2 Asennusesimerkki Ilmastointilaite Truma- oikealla 2 Ilmastointilaite Truma- vasemmalla a Ilman syöttö b Ilman poisto 4a Kiertoilman imu 4b Kylmäilman poistot 5 Infrapuna-kauko-ohjaus 6 Infrapuna-vastaanotin COOL Hr. AUTO ON OFF COMFORT C AUTO LOW MED. HIGH SCT TCMP. TIMC MODC TIMCR RCSCND ON / OFF 5 Frostair 2

3 Ilmastointilaite Truma Käyttöönotto Ennen käynnistämistä on ehdottomasti varmistettava, että leirintäalueen sähköhuollon varmistus on riittävä 950 W:lle (20 V vähintään 4, A). Jäähdytyksen aikana syntyy haihduttimessa lauhdevettä. Mahdollisen bakteerien itämisen estämiseksi on suositeltavaa kuivattaa haihdutin käyttämällä laitetta vielä noin 5-0 minuuttia asennoissa ja HIGH. Hätä-päälle/pois Vastaanottimessa on lisäpainike (m), jolla laite voidaan ilman kaukosäädintä kytkeä päälle ja pois päältä (esimerkiksi kuulakärkikynällä). Käyttöohje Lue käyttöohje ja luku Tärkeitä ohjeita ehdottomasti ennen laitteen käyttöönottoa! Ajoneuvon omistaja on vastuussa siitä, että laitetta voidaan käyttää asianmukaisesti. Kaukosäätö h a d a=mode Käyttötavan valintanäppäin COMFORT MODC COOL AUTO ON SCT TCMP. TIMC ON / OFF = Vain ilmanvaihto COMFORT = Jäähdytys ja ilmanvaihto b= Puhaltimen teho AUTO = Automatiikka LOW = Alhainen MED. = Keskisuuri HIGH = Suuri c=set Halutun huoneenlämpötilan 6 - C tai esivalinta-ajan - 5 tuntia säätö d = Ei tomintoa Hr. OFF AUTO LOW MED. HIGH e=timer Esivalinta-aika RCSCND f = RESEND Kauko-ohjauksen asetusten lähettäminen uudestaan laitteeseen g=on/off Päälle-/pois-kytkin C TIMCR k j b c e f g Jotta matkailuauton virransyöttökaapeli (vähimmäispoikkipinta-ala x 2,5 mm 2 ) ei ylikuumene, kaapelikela on kierrettävä täysin auki. Yksittäisten kytkentäkomentojen suorittamista varten on kauko-ohjaus aina suunnattava infrapunavastaanottimen suuntaan.. Kytke Frostair-ilmastointilaite päälle painamalla kaukosäätimen ON/OFF-painiketta (g). Laite valitsee automaattisesti kaukosäätimellä viimeksi valitun käyttötilan. 2. Säädä haluamasi käyttötapa näppäimellä a. : Vain ilmanvaihto (ilman jäähdytystä). COMFORT: Jäähdytys. Puhaltimen teho ja huoneenlämpötila ovat yksilöllisesti säädettävissä. Vastaanottimen vihreä valvontavalo osoittaa kompressorin ja siten jäähdytystoiminnon olevan käynnissä.. Tarvittaessa voidaan näppäimillä b ja c säätää haluttu puhaltimen teho ja huoneenlämpötila. Nuoli (h) osoittaa valitun asetusmoodin. Kun jäähdytystilassa oleva laite saavuttaa kaukosäätimellä valitun huoneenlämpötilan, kompressori kytkeytyy pois päältä ja vastaanottimen vihreä merkkivalo sammuu. Kiertoilmapuhallin pysyy päällä ja tuuletus jatkuu. Jos huoneenlämpötila ylittyy, laite kytkeytyy automaattisesti takaisin jäähdytystilaan. Poiskytkentä Paina poiskytkentää varten uudestaan kauko-ohjauksen näppäintä g. Vihreä valo sammuu vahvistaen merkkiäänen. Vihreä merkkivalo alkaa vilkkumaan, jos Frostair-ilmastointilaite kytketään uudestaan päälle minuutin sisällä. Vain puhallin toimii, kompressori kytkeytyy päälle vasta myöhemmin. Timer Sisäänasennetulla ajastimella ilmastointilaite voidaan kytkeä automaattisesti päälle tai pois päältä enintään 5 tunnin kuluttua ajankohtaisesta kellonajasta eteenpäin. Esiohjelmointi tiettyyn kellonaikaan ei ole mahdollista. Kytke laite ohjelmointia varten ensin päälle kauko-ohjauksen näppäimellä g. Säädä sitten haluamasi käyttötapa ja huoneenlämpötila näppäimillä a, b ja c. Valitse seuraavaksi haluamasi toiminto (k) näppäimellä e (TIMER): ON käynnistys, OFF pysäytys. Nuoli (j) vilkkuu ja osoittaa asetusmoodin, valitse sen jälkeen haluamasi kytkentäaika näppäimillä SET (c) ( 5 tuntia). Jos on valittu ON (käynnistys), on laite kytkettävä asetustoimenpiteen jälkeen taas pois päältä kauko-ohjauksesta. Vastaanottimen keltainen valvontavalo vilkkuu ja vahvistaa ohjelmoinnin. Jos on valittu OFF (pysäytys), vilkkuu vastaanottimen keltainen valvontavalo joka vahvistaa ohjelmoinnin. Älä kytke laitetta pois päältä sen jälkeen kauko-ohjauksella. Kaukosäätimen paristojen säästämiseksi voidaan (OFF ohjelmoinnin jälkeen) infrapuna-lähetin peittää kädellä ja sen jälkeen kytkeä kaukosäädin pois päältä. Näin signaaleja ei tule laitteeseen ja ohjelmointi pysyy muuttumattomana. Frostair Jos laite käynnistetään tällä näppäinkytkimellä, valitaan automaattisesti kauko-ohjaukseen viimeksi säädetty käyttötapa. Tärkeitä käyttöohjeita Vain ammattitaitoinen henkilö saa korjata laitetta!. Kuljetusvaurioiden välttämiseksi saa laitetta kuljettaa vain Truma huoltopalvelun luvalla. 2. Ennen kotelon avaamista on jännite kytkettävä pois päältä kaikista navoista.. Laitteen sulake 20 V,,5 A (hidas, IEC 27) sijaitsee laitteen elektronisessa ohjausyksikössä ja sen tilalle saa vaihtaa vain rakenteeltaan samanlaisen sulakkeen. Laitteen sulakkeet ja liitäntäjohdot saa vaihtaa vain ammattihenkilö. m 4. Mikä tahansa laitteeseen tehty muutos tai muiden kuin alkuperäisten Truma-osien käyttö varaosina ja toiminnan kannalta tärkeinä lisäosina, samoin kuin asennus- ja käyttöohjeiden huomiottajättäminen aiheuttavat takuun raukeamisen ja korvausvaatimusoikeuksien menettämisen. 5. Kylmäkiertokulussa on kylmäaineena R 407C ja sen saa aukaista vain alan ammattihenkilö. 6. Kylmän ilman poistumista ja kiertoilman imua ei saa missään tapauksessa estää. Tämä on otettava huomioon laitteen moitteettoman toiminnan varmistamiseksi. 7. Ajoneuvon lattian alla olevat aukot on pidettävä vapaina liasta ja lumisohjosta. Aukot eivät saa sijaita auton pyörien roiskealueella, kiinnitä tarvittaessa roiskesuojat.

4 8. Jos ajoneuvon alusta käsitellään alustansuojalla, on kaikki auton alla olevat aukot peitettävä, niin että muodostuva ruiskusumu ei pääse tunkeutumaan laitteen sisään ja aiheuttamaan toimintahäiriöitä. Poista suojukset työn päätyttyä. 9. Kompressorin vaurioitumisen estämiseksi laitteen ollessa käynnissä ajon aikana (esim. generaattorilla tai jännitteenmuuntimella) ei ylä- tai alamäkien kaltevuus saa ylittää 8%. 0. Älä anna jäähdytyksen käydä kaltevassa asennossa pitkää aikaa, sillä muussa tapauksessa ei lauhdevesi pääse virtaamaan ulos ja se voi pahimmassa tapauksessa virrata ajoneuvoon. Huolto Laitteen etusivulla on sekä nukkasuodatin (n) että hiukkassuodatin (p) huoneilman puhdistusta varten. q Nukkasuodatin (n) on puhdistettava ja tarvittaessa vaihdettava säännöllisin väliajoin, kuitenkin vähintään 2 x vuodessa (tilaus-nro ). Hiukkassuodatin (p) on suositeltavaa vaihtaa kerran vuodessa käyttökauden alkaessa (tilaus-nro ). n p r tair 200 Ajoneuvon lattian alla sijaitsee lauhdeveden poistokohta (sivu 6, kuva B/C, kohta ). Jotta lauhdevesi pääsee virtaamaan pois vapaasti, on tarkastettava säännöllisesti, että poistoletkussa ei ole likaa, puiden lehtiä tai muuta vastaavaa. Ellei tätä oteta huomioon, lauhdevesi voi virrata ajoneuvoon! Vianhaku Käänny häiriötapauksessa aina Truma-huoltopalvelun puoleen. Ennen kuin soitat asiakaspalveluun, tarkasta seuraavat kohdat:. Onko matkailuvaunu-virransyöttöjohto 20 V kytketty oikein ja ovatko sulakkeet ja suojakytkimet kunnossa? 2. Onko kauko-ohjaukseen säädetty lämpötila alhaisempi kuin huoneenlämpötila?. Onko laitteen etupuolella oleva nukkasuodatin (n) / hiukkassuodatin (p) tai laitteen asennuskoteloon menevä ilmanotto likainen vai vapaa? 4. Onko ilmantuloaukko ajoneuvon lattiassa tai ajoneuvon sivuseinässä vapaa liasta, puiden lehdistä tai muusta vastaavasta? Kauko-ohjaimen paristojen vaihto Käytä vain valumattomia mikro-paristoja, tyyppi LR, AM4, AAA, MN 2400 (,5 V). Paristokotelo sijaitsee kaukoohjaimen takasivulla. OPEN Huomaa plus/miinus uusia paristoja paikalleenasettaessasi! Tyhjät, käytetyt paristot voivat vuotaa ja vioittaa kauko-ohjainta! Ota paristot ulos kauko-ohjaimesta mikäli se on pitemmän aikaa käyttämättömänä. Takuu ei kata vuotavien paristojen aiheuttamia vikoja. Ennen viallisen kauko-ohjaimen romuttamista paristot on ehdottomasti poistettava ja ne on toimitettava asianmukaiseen jätehuoltoon. Lisävarusteet Sisätilojen melua entisestään vähentävä, kylmäilmaputkeen asennettava äänenvaimennin (tilaus-nro ). Ohjeita ilmastointilaitteiden käyttöä varten - Truma- kuluttaa erittäin vähän sähköä. Tarkasta kuitenkin ennen laitteen käyttöönottoa, onko leirintäalueen suojaus riittävä (vähintään 4, A). - Parkkeeraa ajoneuvo mahdollisuuksien mukaan varjoisaan paikkaan. - Pimentämällä ikkunat verhoilla ja/tai katoksella voidaan lämmönsäteilyä vähentää. - Puhdista katto säännöllisesti (likaiset katot kuumenevat enemmän). - Tuuleta ajoneuvo perusteellisesti ennen laitteen käyttöä, niin että sisälle kerääntynyt lämpö ehtii haihtua. - Kun kiinnität suojapeitteitä tai vastaavia, huomaa, että ilmantuloaukot ovat riittävän suuret. Lämpimän ilman poistoaukon ei tule sijaita tulosivulla. - Huoneilman pitämiseksi terveellisenä ei sisä- ja ulkolämpötilan eroavuutta tule valita liian suureksi. Käytön aikana kiertoilma puhdistetaan ja kuivataan. Hiostavankostean ilman kuivuessa saadaan miellyttävä huoneilma myös pienillä lämpötilanvaihteluilla. - Pidä jäähdytyksen aikana kaikki ovet ja ikkunat suljettuina. Suodattimen vaihtamista varten suojus (q) vedetään eteen ja irrotetaan alemmasta kiinnityskiskosta (r). Asentamista varten suojus (q) asetetaan alemmalle kiinnityskiskolle (r) ja annetaan lukkiutua paikalleen ylhäältä jousilla. Huomaa asennusasento! Nuolten on osoitettava laitteen sisäosaan ja ne symbolisoivat kiertoilman virtaussuuntaa. Älä koskaan käytä laitetta ilman suodatinta. Ilman suodatinta haihdutin voi likaantua ja laitteen teho heketä! Sisätilojen ulkopuolella kuuluvaa melua entisestään vähentävä ulospuhalluskanava. Asennetaan auton sisään (tilaus-nro ). 4

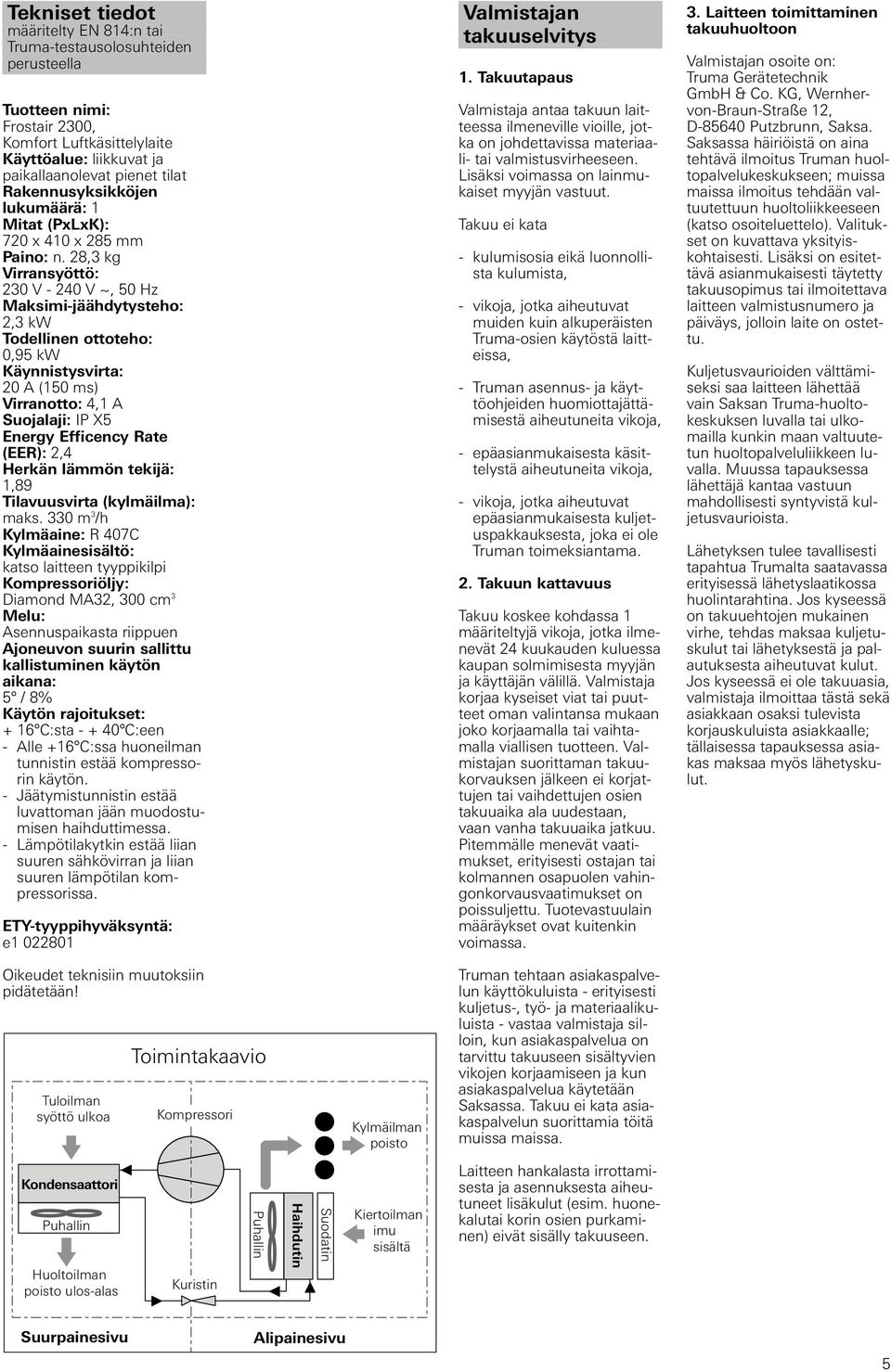

5 Tekniset tiedot määritelty EN 84:n tai Truma-testausolosuhteiden perusteella Tuotteen nimi:, Komfort Luftkäsittelylaite Käyttöalue: liikkuvat ja paikallaanolevat pienet tilat Rakennusyksikköjen lukumäärä: Mitat (PxLxK): 720 x 40 x 285 mm Paino: n. 28, kg Virransyöttö: 20 V V ~, 50 Hz Maksimi-jäähdytysteho: 2, kw Todellinen ottoteho: 0,95 kw Käynnistysvirta: 20 A (50 ms) Virranotto: 4, A Suojalaji: IP X5 Energy Efficency Rate (EER): 2,4 Herkän lämmön tekijä:,89 Tilavuusvirta (kylmäilma): maks. 0 m /h Kylmäaine: R 407C Kylmäainesisältö: katso laitteen tyyppikilpi Kompressoriöljy: Diamond MA2, 00 cm Melu: Asennuspaikasta riippuen Ajoneuvon suurin sallittu kallistuminen käytön aikana: 5 / 8% Käytön rajoitukset: + 6 C:sta C:een - Alle +6 C:ssa huoneilman tunnistin estää kompressorin käytön. - Jäätymistunnistin estää luvattoman jään muodostumisen haihduttimessa. - Lämpötilakytkin estää liian suuren sähkövirran ja liian suuren lämpötilan kompressorissa. ETY-tyyppihyväksyntä: e Valmistajan takuuselvitys. Takuutapaus Valmistaja antaa takuun laitteessa ilmeneville vioille, jotka on johdettavissa materiaali- tai valmistusvirheeseen. Lisäksi voimassa on lainmukaiset myyjän vastuut. Takuu ei kata - kulumisosia eikä luonnollista kulumista, - vikoja, jotka aiheutuvat muiden kuin alkuperäisten Truma-osien käytöstä laitteissa, - Truman asennus- ja käyttöohjeiden huomiottajättämisestä aiheutuneita vikoja, - epäasianmukaisesta käsittelystä aiheutuneita vikoja, - vikoja, jotka aiheutuvat epäasianmukaisesta kuljetuspakkauksesta, joka ei ole Truman toimeksiantama. 2. Takuun kattavuus Takuu koskee kohdassa määriteltyjä vikoja, jotka ilmenevät 24 kuukauden kuluessa kaupan solmimisesta myyjän ja käyttäjän välillä. Valmistaja korjaa kyseiset viat tai puutteet oman valintansa mukaan joko korjaamalla tai vaihtamalla viallisen tuotteen. Valmistajan suorittaman takuukorvauksen jälkeen ei korjattujen tai vaihdettujen osien takuuaika ala uudestaan, vaan vanha takuuaika jatkuu. Pitemmälle menevät vaatimukset, erityisesti ostajan tai kolmannen osapuolen vahingonkorvausvaatimukset on poissuljettu. Tuotevastuulain määräykset ovat kuitenkin voimassa.. Laitteen toimittaminen takuuhuoltoon Valmistajan osoite on: Truma Gerätetechnik GmbH & Co. KG, Wernhervon-Braun-Straße 2, D Putzbrunn, Saksa. Saksassa häiriöistä on aina tehtävä ilmoitus Truman huoltopalvelukeskukseen; muissa maissa ilmoitus tehdään valtuutettuun huoltoliikkeeseen (katso osoiteluettelo). Valitukset on kuvattava yksityiskohtaisesti. Lisäksi on esitettävä asianmukaisesti täytetty takuusopimus tai ilmoitettava laitteen valmistusnumero ja päiväys, jolloin laite on ostettu. Kuljetusvaurioiden välttämiseksi saa laitteen lähettää vain Saksan Truma-huoltokeskuksen luvalla tai ulkomailla kunkin maan valtuutetun huoltopalveluliikkeen luvalla. Muussa tapauksessa lähettäjä kantaa vastuun mahdollisesti syntyvistä kuljetusvaurioista. Lähetyksen tulee tavallisesti tapahtua Trumalta saatavassa erityisessä lähetyslaatikossa huolintarahtina. Jos kyseessä on takuuehtojen mukainen virhe, tehdas maksaa kuljetuskulut tai lähetyksestä ja palautuksesta aiheutuvat kulut. Jos kyseessä ei ole takuuasia, valmistaja ilmoittaa tästä sekä asiakkaan osaksi tulevista korjauskuluista asiakkaalle; tällaisessa tapauksessa asiakas maksaa myös lähetyskulut. Oikeudet teknisiin muutoksiin pidätetään! Tuloilman syöttö ulkoa Toimintakaavio Kompressori Kylmäilman poisto Truman tehtaan asiakaspalvelun käyttökuluista - erityisesti kuljetus-, työ- ja materiaalikuluista - vastaa valmistaja silloin, kun asiakaspalvelua on tarvittu takuuseen sisältyvien vikojen korjaamiseen ja kun asiakaspalvelua käytetään Saksassa. Takuu ei kata asiakaspalvelun suorittamia töitä muissa maissa. Kondensaattori Puhallin Huoltoilman poisto ulos-alas Kuristin Puhallin Haihdutin Suodatin Kiertoilman imu sisältä Laitteen hankalasta irrottamisesta ja asennuksesta aiheutuneet lisäkulut (esim. huonekalutai korin osien purkaminen) eivät sisälly takuuseen. Suurpainesivu Alipainesivu 5

6 A 800 mm 0 mm D 290 mm 2 B 420 mm 50 mm 0 B E Ø 62 mm KO HW 50 mm 0 F C Ø 62 mm 9 50 mm HW KO 22 G Ø 55 mm

7 Asennusohje Sijaintipaikan valinta Vaihtoehtoinen ilmansyöttö kitä aukot ajoneuvon sivuseinään ja lattiaan. Vain ammattihenkilö saa asentaa ja korjata laitteen. Lue asennusohjeet huolellisesti ennen työhön ryhtymistä ja noudata ohjeita! Kuva A esittää vähimmäisasennusmitat vakioasennuksessa (vasen ja oikea). Kuva B osoittaa Truma- -ilmastointilaitteen oikeanpuoleisen vakioasennuksen, kylmäilman poiston ollessa laitteen oikealla sivulla. Kuva C osoittaa Truma- -ilmastointilaitteen vasemmanpuoleisen vakioasennuksen, kylmäilman poiston ollessa laitteen vasemmalla sivulla. Kuvat D, E + F osoittavat vaihtoehtoisen syöttöilman sisääntulon eri käyttömahdollisuudet. Käyttötarkoitus Tämä laite on suunniteltu asennettavaksi matkailuautojen ja asuntovaunujen sisätiloihin. Muut käyttötarkoitukset ovat sallittuja vain Truman erikoisella luvalla. Hyväksyntä Vaatimustenmukaisuusvakuutus: Ilmankäsittelylaite Truma- vastaa EN 84- mukaisia perustavanlaatuisia vaatimuksia, EN 78- mukaisia turvallisuusteknisiä ja ympäristönsuojelullisia vaatimuksia, EMC-direktiiviä 89/6/EEC, pienjännitedirektiiviä 7/2/EEC sekä näiden mukana päteviä EY-direktiivejä. Laitteessa on lupa käyttää CE-merkkiä. ETY-tyyppihyväksyntä: e Määräyksiä Minkä tahansa laitteeseen tehty muutos tai muiden kuin alkuperäisten Truma-osien käyttö varaosina ja toiminnan kannalta tärkeinä lisäosina tai asennus- ja käyttöohjeiden huomiottajättäminen aiheuttavat takuun raukeamisen ja korvausvaatimusoikeuksien menettämisen. Lisäksi menetetään laitteen käyttöoikeus. Asenna laite aina niin, että sen huoltotyöt on helppo tehdä milloin tahansa ja että laite voidaan helposti purkaa paikaltaan ja asentaa paikalleen. Jotta ajoneuvo jäähtyy tasaisesti, on ilmastointilaite asennettava mahdollisimman keskelle tilaa varastolokeroon tai vastaavaan paikkaan niin, että ilmanjakoputket voidaan asentaa piiloon ylhäällä (esim. vaatekaapissa). Ilmastointilaite asennetaan lattiaan(pohjaan). Laite imee jäähdytettävän huoneilman suoraan erillisen ilmaritilän läpi joka sijaitsee varastokaapin seinässä ( erikoisvaruste tilaus-nro ) tai muiden aukkojen läpi joiden kokonaispinta-ala on vähint. 00 cm 2. Kiertoilma puhdistuu ja kuivuu laitteen käydessä. Tästä syystä on asennuksissa ulkonasijaitseviin varastotiloihin (esim. korotetut lattiat) varmistettava sopivilla toimenpiteillä, että jäähdytettävä ilma imetään ajoneuvon sisätilasta. Ulkoilman imu voi huomattavasti heikentää ilmastointilaitteen vaikutusta.. Aseta oheinen asennuskaavain siihen varastokaappiin, johon asennus aiotaan tehdä ja tarkasta tarvittavien lattia-aukkojen tilantarve. Ajoneuvon lattiassa olevien aukkojen tulee olla vapaina eivätkä esim. niiden takana olevat kehykset tai muut vastaavat osat saa peittää niitä! 2. Kun tilantarve on tarkastettu, suorista asennuskaavain, kiinnitä liimanauhalla ja merkitse lattian tai sivuseinän aukko ilmansyöttöä varten sijaintiolosuhteiden mukaisesti. Ilmansyöttöä varten tehty lattia-aukko - 50 x 0 mm voi vaihdella katkoviivan sisällä olevalla alueella kaavaimeen merkityllä tavalla. Vakio-ilmansyöttö Vakiomallissa ilmansyöttö tapahtuu ajoneuvon lattian läpi (kuva B/C - ). Asuntovaunuissa laite on asennettava niin, että ajoneuvon runko sijaitsee imu- ja ilmanpoistoaukon välissä. Jos lattiaanasennuksessa () törmätään esteeseen (esim. ajoneuvon kehys), voidaan ilmansyöttö toteuttaa vaihtoehtoisesti joko imukanavan kautta (kuva D lisävaruste tilaus-nro ) tai enintään m pituisella notkealla imuputkella (lisävaruste tilaus-nro ) ajoneuvon sivuseinän läpi (kuva E) tai ajoneuvon lattian läpi (kuva F). Vaihtoehtoinen ilmansyöttö voidaan liittää valinnaisesti oikealle, vasemmalle tai laitteen takasivulle. Ilma poistetaan () aina ajoneuvon pohjan kautta. Vaihtoehtoisen ilmansyötön asennus Imukanava. Aseta imukanavan (kuva D: 2) mukana toimitettu asennuskaavain sitä ennen valitun laitekaavaimen sivulle niin, että nuolet osoittavat toisiaan kohti. 2. Leikkaa lattia-aukko asennusmallikappaleen mukaisesti ja levitä aukon leikkauspintoihin auton alustaan alustansuoja-ainetta. Varmista aina ennen poraustöitä, että takana ei ole peitossaolevia kaapeleita, kaasujohtoja, kehyksiä tai muuta vastaavaa!. Ruuvaa laitteen kansi ( takana tai sivulla) irti ja kiinnitä imukanava (2) ruuveilla laitteeseen. Kiinnitä käyttämättömät takakannen ruuvit takaisin laitteeseen tiiviyden varmistamiseksi. Imukanavaa (2) ei saa ruuvata lisäksi ajoneuvon lattiaan, sillä käyntiäänet voivat kulkeutua ajoneuvoon häiritsevällä tavalla. Ilmansyöttö joustavalla imuputkella Jotta vältytään tahdottomalta veden sisääntunkeutumiselta, esimerkiksi ajoneuvoa pestäessä, on sisääntuloputki asennettava laskevassa suunnassa laitteesta ajoneuvon sivuseinään.. Tarpeen vaatiessa voidaan ilmastointilaite asettaa väliaikaisesti asennustilaan ja mer- 2. Ota ilmastointilaite pois ja leikkaa aukko, jonka halkaisija on 62 mm. Suojaa aukon leikkauspinnat auton alustassa alustansuoja-aineella. Varmista aina ennen poraustöitä, että takana ei ole peitossaolevia kaapeleita, kaasujohtoja, kehyksiä tai muuta vastaavaa!. Ruuvaa laitteen kansi ( - takana tai sivulla) auki ja kiinnitä imulaippa (4) toimitetuilla ruuveilla laitteeseen. Kiinnitä käyttämättömät takakannen ruuvit takaisin laitteeseen tiiviyden varmistamiseksi. 4. Levitä ilmanimuletkuun (5 maks.pituus m) yhdelle sivulle kestoelastista korintiivistysainetta (ei silikonia!) ja kierrä ulkoritilän laippaan (6). Ohjaa kummatkin yhdessä ulkoapäin aukon läpi ja kierrä lujasti laitteeseen (tarvittaessa voidaan letkua lyhentää), kunnes ulkoritilä (6) on samassa tasossa ulkoseinän kanssa. 5. Levitä myös ulkoritilälle (6) kestoelastista korintiivistysainetta (ei silikonia!) ja kiinnitä 4 ruuvilla (7). Ilmastointilaitteen asentaminen. Kun olet valinnut ilmansyöttötavan, merkitse pidikekulman (HW) kiinnityskohdat ja kiristyshihnojen (8) sivuttaiset kiinnityskulmat (9). Pidikekulma (HW) on kiinnitettävä ajosuuntaan nähden ilmastointilaitteen eteen jotta estetään tahdoton paikaltaansiirtyminen voimakkaiden liikkeiden (esim. voimakkaan jarruttamisen) seurauksena. 2. Merkitse lattia-aukot KO lauhdeveden poistumista varten ja syöttöilman poistumista varten. Varmista ennen poraamista, että taustalla ei ole peitossaolevia kaapeleita, kaasujohtoja, kehyksenosia tai muuta vastaavaa!. Ota asennuskaavain pois ja poraa tai leikkaa aukot. Suojaa aukon leikkauspinnat auton alustassa alustansuojaaineella. 4. Kiinnitä pidikekulma (HW) kolmella ruuvilla. Aseta kiristyshihnat (8) kuvan osoittamalla tavalla ja kiinnitä neljällä toimitukseen sisältyvällä kiin- 7

8 nityskulmalla (9) kukin kahdella ruuvilla ajoneuvon lattiaan. 5. Kiinnitä suojaritilä (0) sopivilla ruuveilla tai kiinnittimillä (ei sisälly toimitukseen) alhaaltapäin ajoneuvon lattiaan. Laitetta asennettaessa on ehdottomasti varmistettava, että lauhdeveden poistoputki ei taitu. Muussa tapauksessa on olemassa epätiiviyksien vaara ja lauhdevettä voi päästä ajoneuvoon! 6. Työnnä toimitukseen sisältyvä lauhdevesiletku () laitteen alasivulla olevaan metalliputkeen ja aseta ilmastointilaite asennustilaan niin, että laitteen pohjassa olevat aukot sijaitsevat tarkalleen ajoneuvon lattiassa olevien aukkojen yläpuolella. Moitteettoman ilmankiertokulun varmistamiseksi on laitteen pohjassa ja ajoneuvon lattiassa olevien aukkojen oltava täsmälleen päällekkäin. Ellei näin ole, ei laitteen virheetöntä toimintaa voida taata! 7. Kiinnitä ilmastointilaite kiristyshihnoilla. Ohjaa kiristyshihnat (8) kuvan mukaisesti sidemuhvin (2) kautta ja kiristä. Infrapunavastaanottimen asentaminen Vastaanotin (4) asennetaan esimerkiksi vaatekaappiin niin, että kauko-ohjain voidaan kohdistaa esteettömästi sitä kohti (liitoskaapelin pituus m). Tarvittaessa voidaan toimittaa m:n pituinen kaapelinjatke (tilaus-nro ). Ellei vastaanotinta voida asentaa rappauksen alle, Truma toimittaa tilauksesta päälleasennettavan kehyksen (5 tilaus-nro ) lisävarusteena. Kuva G: Poraa Ø 55 mm:n suuruinen reikä. Ohjaa kaapeli taakse ja kiinnitä vastaanotin 4 ruuvilla (6). Työnnä sen jälkeen suojakehys (7) paikalleen, asenna kaapeli ilmastointilaitteeseen ja työnnä laitteen takasivuun. Lisävarusteena Truma toimittaa kehyksiin sivuosat (8) kahdeksassa eri värissä. (Kysy lisätietoja asiantuntijaliikkeestä.) 8 Sähköliitäntä 20 V Sähköliitännän saa tehdä vain sähköalan ammattilainen (Saksassa esim. VDE 000, osan 72 mukaisesti)! Tässä annettuja ohjeita ei ole tarkoitettu sähköasennusohjeiksi asiantuntemattomalle, vaan niiden tarkoituksena on antaa lisätietoja paikalle kutsutulle sähköasentajalle! Muodosta yhteys verkkoon 50 cm pituisen liitoskaapelin kautta yhteen ajoneuvossa 0 A:lla suojattuun johtoon. Suorita liitännät huolellisesti oikeita kaapelivärejä noudattaen! Kaikki kaapelit on varmistettava pinteillä! Huolto- tai korjaustöitä varten on ajoneuvossa oltava mahdollisuus kaikkien napojen erottamiseen verkosta vähintään mm:n kosketusetäisyydellä. Kylmäilman jakaminen ja kiertoilman takaisinohjaus Kylmäilman jakaminen Laitteen kylmäilmaistukat (9, ) on tarkoitettu kylmäilmaputkelle KR 65 Ø 65 mm. Putket kiinnitetään laitteeseen pinteillä (2 lisävaruste tilaus-nro ). Kaikkiin kolmeen kylmäilmaistukkaan tulee liittää KR 65 Ø 65 mm:n putki vähintään yhdellä poistolla. Työnnä ilmaputket (22) laitteen kylmäilmaistukoiden yli, kiinnitä pinteillä (2 lisävaruste tuote-nro ) ja asenna nousevassa suunnassa laitteesta ilmanpoistosuuttimiin. Tärkeitä ohjeita: Kylmäilman jakelu tehdään kaikille ajoneuvotyypeille yksilöllisesti rakennusyksikköperiaatteella. Sitä varten on käytettävissä laaja valikoima lisävarusteita (katso esite). Parhaan mahdollisen jäähdytystehon saavuttamiseksi suosittelemme:. asentamaan ilmanpoistosuuttimet ajoneuvon yläosaan (katso asennusesimerkki). 2. käyttämään yhteensä enintään 5 m ilmaputkea kylmäilman jakamiseen.. asentamaan ilmaputket mahdollisimman lyhyiksi ja suorassa linjassa ilmanpoistosuuttimiin. 4. jotta lauhdevettä ei pääse kerääntymään, kylmäilmaputkia ei saa reitittää lämmönlähteiden lähelle (esim. verkkolaitteen lähelle tai jääkaapin taakse). Kiertoilman takaisinohjaus Laite imee kiertoilman takaisin, joko ylimääräisen ilmaritilän kautta, ( lisätarvike tilaus-nro ) esim. varastokaapin seinässä tai usean pienemmän aukon kautta joiden yhteispinta-ala on väihntään 00 cm 2. Tärkeä ohje: Moitteettoman ilmanvaihdon aikaansaamiseksi on tuuletus ajoneuvon sisätilasta asennustilaan sijoitettava laitteen välittömään läheisyyteen. Tarvittaessa on kiinnitettävä suojukset niin että varastoidut tavarat eivät estä kiertoilman takaisinvirtausta. Jos laite asennetaan sisätiloista suljettuun tilaan (esim. välipohjaan tai takatalliin), Truma toimittaa lisävarusteena joustavan sisäilman imuputken (tilaus-nro ). Toiminnan tarkastus/kaukoohjauksen pidike Sijoita kauko-ohjauksen pidike mahdollisimman lähelle vastaanotinta (4) niin että ilmastointilaitetta voidaan käyttää ilman että kauko-ohjaus otetaan pidikkeestä. Päätteeksi on kaikki laitteen toiminnot tarkastettava käyttöohjeen mukaisesti. Käyttöohje ja täytetty takuukortti on annettava ajoneuvon omistajalle.
