1 PELLETTILÄMMITYS- JÄRJESTELMÄN SUUNNITTELUSSA HUOMIOITAVAA

2

3

4

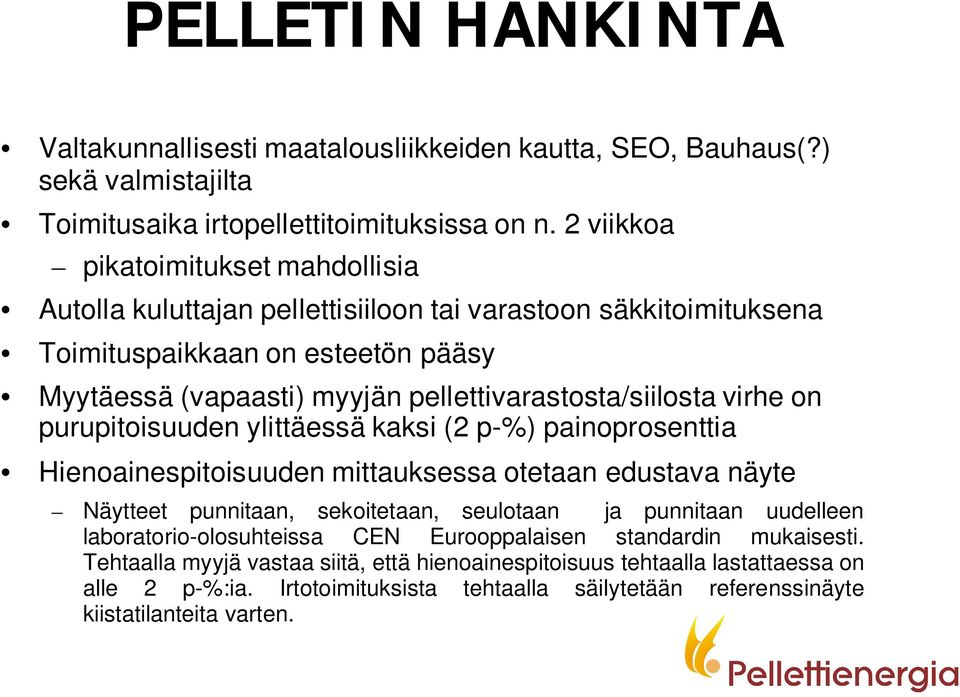

5 PELLETIN HANKINTA Valtakunnallisesti maatalousliikkeiden kautta, SEO, Bauhaus(?) sekä valmistajilta Toimitusaika irtopellettitoimituksissa on n. 2 viikkoa pikatoimitukset mahdollisia Autolla kuluttajan pellettisiiloon tai varastoon säkkitoimituksena Toimituspaikkaan on esteetön pääsy Myytäessä (vapaasti) myyjän pellettivarastosta/siilosta virhe on purupitoisuuden ylittäessä kaksi (2 p-%) painoprosenttia Hienoainespitoisuuden mittauksessa otetaan edustava näyte Näytteet punnitaan, sekoitetaan, seulotaan ja punnitaan uudelleen laboratorio-olosuhteissa CEN Eurooppalaisen standardin mukaisesti. Tehtaalla myyjä vastaa siitä, että hienoainespitoisuus tehtaalla lastattaessa on alle 2 p-%:ia. Irtotoimituksista tehtaalla säilytetään referenssinäyte kiistatilanteita varten.

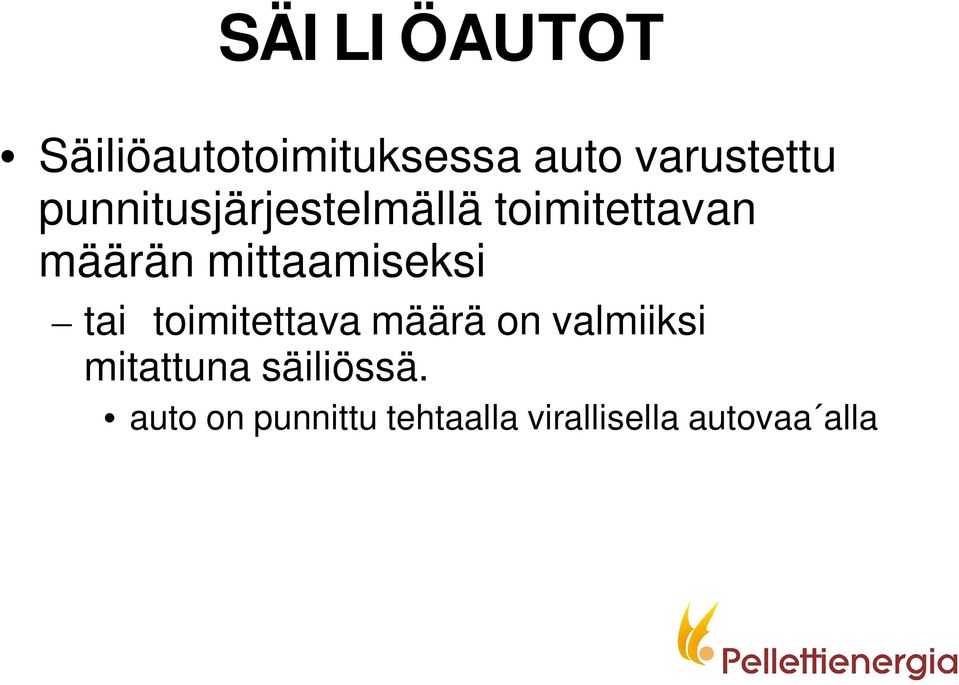

6 SÄILIÖAUTOT Säiliöautotoimituksessa auto varustettu punnitusjärjestelmällä toimitettavan määrän mittaamiseksi tai toimitettava määrä on valmiiksi mitattuna säiliössä. auto on punnittu tehtaalla virallisella autovaa alla

7 MYYJÄN VASTUU myyjällä on oikeus kieltäytyä puhaltamasta pellettiä olosuhteisiin, joissa ei pystytä takaamaan turvallista jakelutapahtumaa tai leviävän pölyn haittavaikutuksia myyjä ei ole vastuussa pelletin jakelussa leviävästä pölystä, jos pölynestoa ei ole toteutettu ohjeistuksen mukaisesti myyjä takaa pellettien laadun hienojakoisuuteen nähden alle 10 metrin letkunpituuteen asti

8 OSTAJAN VASTUU tie ainakin 3,5 m leveä ja vapaa ajokorkeus 4,5 m tie kantaa raskaan kuorma-auton RT ajoväylät, hitaasti liikennöitävät purkupaikan tulee olla tasainen (RT ). pellettivarasto täyttää myyjän vaatimukset ja että se voi vastaanottaa tilatun määrän pellettivarasto on ennen jokaista toimitusta puhdistettu sekä kerääntynyt hienoaines tarvittaessa poistettu

9 TAVARASSA OLEVA VIRHE Myyjä vastaa, että tavara noudettaessa ja toimitettaessa täyttää sille asetetut laatuvaatimukset. Jos hienoainespitoisuus ostajan varastossa ylittää 5 painoprosenttia (5 p-%) on säiliöautotoimituksessa tai tehtaalla tapahtunut virhe. Säkkitoimituksessa on virhe, myytäessä (vapaasti) kuluttajan varastoon, jos purupitoisuus säkissä ylittää kaksi (2 p-%) painoprosenttia. Hienoainespitoisuuden mittauksessa otetaan edustava näyte, joka tutkitaan laboratorio-olosuhteissa CEN Eurooppalaisen standardin mukaisesti. Tehtaalla myyjä vastaa siitä, että hienoainespitoisuus tehtaalla lastattaessa on alle 2 p-%:ia. Irtotoimituksista tehtaalla säilytetään referenssinäyte kiistatilanteita varten.

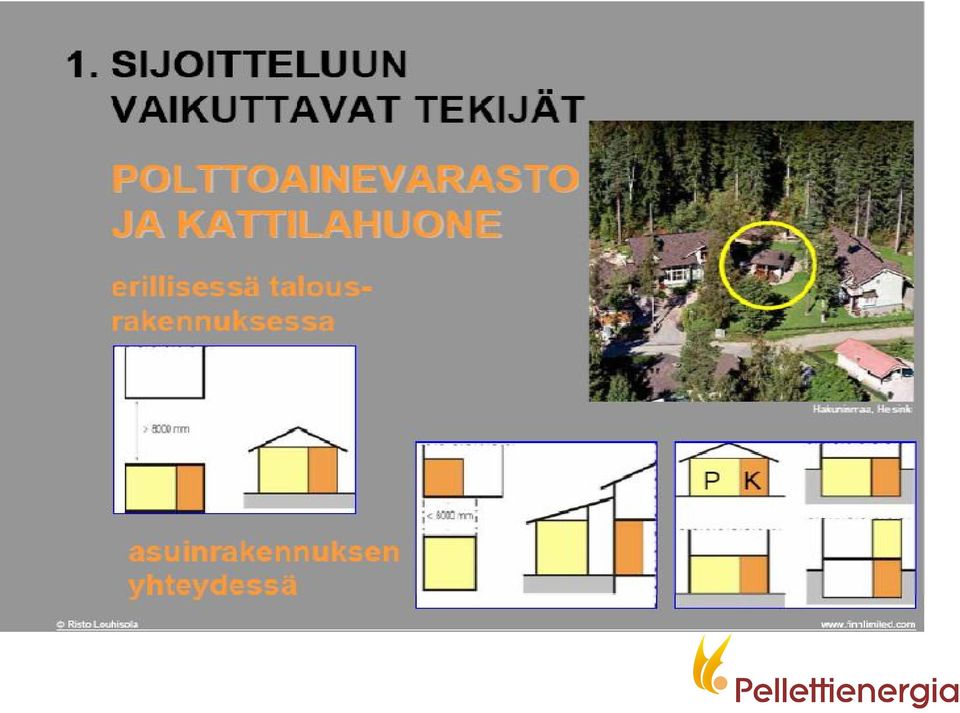

10

11

12 PELLETTIKATTILAT

13 Siirtomekanismit Täyttö ja poistoilmaaukot

14 TÄYTTÖPUTKI Pellettien täyttöputken tulee olla standardin SFS4428 liitinosan A kaltainen. Liitinosa A nimelliskoko on DN100. Täyttöputken asennuskorkeus ei saa ylittää 150 cm:iä. jos niin oltava asianmukainen työskentelytaso Täyttöputkea asennettaessa tulee putken ympärillä olla vapaata tilaa n. 10 cm. Putken tulee olla hyvin ankkuroitu kiinnikkein Putki tulee olla hyvin merkitty tai näkyvillä. muussa tapauksessa kuljetusyhtiötä tulee informoida etukäteen

15 POISTOILMAPUTKI Läpimitta on min. 160 mm, suositus 200 mm, kiinnitetään varaston yläosaan, min. 50 mm:n etäisyydelle täyttöputkesta. Poistoilmaputken ulompi pää tulee varustaa pölysuodattimella tai pöly tulee muulla tavoin ohjata pois Suodatinpussin asentaminen ja irrotus on voitava tehdä ulkona Ostaja vastaa suodatinpussien asennuksesta, toiminnasta sekä kosteudelta suojaamisesta. pölysuodattimen puuttuessa poistoilmaputken suu suunnataan poispäin kuorma-autosta ja täyttöputki niin, että kuljettajalle ei koidu pölyongelmaa

16 SIIRTOKULJETTIMET Siirtokuljettimien suojaputkien tulee olla antistaattista materiaalia tai maadoitettuja. Kuljettimen kaltevuus ei saa ylittää 45 astetta Myyjä ei vastaa tuotteen siirtymisestä jyrkemmissä siirtokuljettimissa häiriöittä. Jos siirtoetäisyys varastosta kattilalle ylittää 4 m ei myyjä vastaa pellettien laadun säilymisestä hajottaa pellettejä ja aiheuttaa hienoaineksen muodostumista epätasaisen syötön riski kasvaa toimintahäiriöitä Pidemmät siirtoetäisyydet a) välisiiloja käyttäen b) pneumaattisesti siirtäen

17 Siirtoruuvit spiraalikuljetin ruuvikuljetin etäisyys polttimelle välivarasto moottori

18 Siirtokuljetin oltava suljettavissa kuljetin voidaan poistaa tai vaihtaa siilon ollessa täynnä pellettejä. Pelletin myyjä suosittele suoraa siirtokuljetinta mutkat ja kaarteet aiheuttavat syötön riskejä ja toimintahäiriöitä pelletin myyjä ei vastaa mutkista johtuvista syöttöhäiriöistä, jos pelletti osoittautuu laatukriteerit täyttäviksi.

19 Pneumaattinen pelletinsiirto maanalaisiin varastoihin saneerauskohteisiin ja pitkiin siirtomatkoihin pölyn / hienoaineksenpoisto parantaa toimintavarmuutta Geoplast, U-Cont

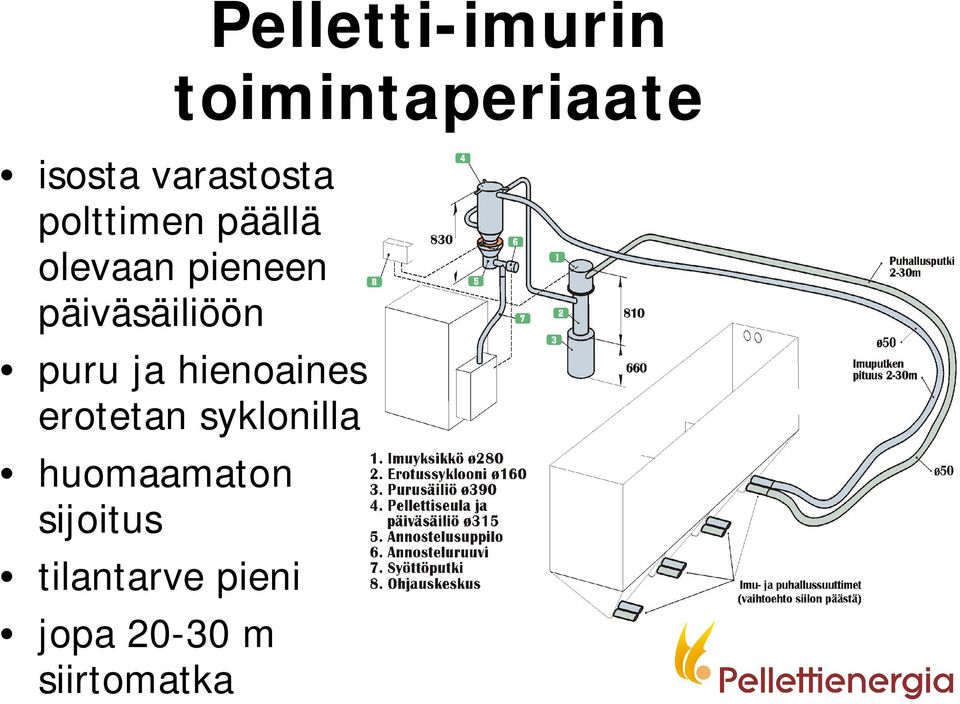

20 isosta varastosta polttimen päällä olevaan pieneen päiväsäiliöön Pelletti-imurin toimintaperiaate puru ja hienoaines erotetan syklonilla huomaamaton sijoitus tilantarve pieni jopa m siirtomatka

21 PELLETTIVARASTO Pellettitoimittaja suosittelee pystymallista pellettisiiloa (RT , kuva 4. A ) vaakavarastossa, joissa on useampia kuin yksi syöttöaukko, tulee käyttää yhtä syöttöaukkoa kerrallaan syöttöaukkojen tulee olla suljettavia. Ostaja vastaa: pellettivarasto suojaa pellettejä kosteudelta on tiivis, hyvä ilmanvaihto ja hyvä ilmanpoisto että tilattu tavara mahtuu varastoon ylitäyttötilanteissa on asiakkaan pystyttävä osoittamaan ylimääräiselle pelletille tyhjennyspaikka Täyttöputken ja vastapäisen seinän välisen etäisyyden tulee olla min. 200 cm Miesluukku ja/tai tarkastusaukko varastoon päästävä helposti ja että pinnankorkeuden seuranta on helppoa.

22 Varaston sijoittaminen

23 Pellettivarasto n m3 täyttöetäisyys autosta m täyttöyhteiden sijainti ja mitoitus huoltoluukku iskunvaimennin pohjakulma 45 astetta materiaali liukas vaneri, metalli tiivis mutta tuuletettavissa/ilmastointi

24 TURVALLISUUS Materiaalia, joka voi aiheuttaa staattista sähköä, esimerkiksi muoviputkea, ei tule käyttää pudotusputkena polttimelle voi aiheuttaa räjähdyksiä myyjällä on oikeus kieltäytyä pellettien toimituksesta eikä jos..

25 Pellettitakat kasvattaneet suosiotaan vuoden 2006 aikana useita malleja maahantuodaan ei kotimaista tuotantoa vielä huonejaollisia malleja 25 m lämmönjako kanavisto pitkälle automatisoituja myös vesikiertoisia malleja

26 Kiitos! Reine Piippo
