UNIFORM-valukisko Paksuille pintabetoneille ja betonilaatoille. Versio: FI 6/2014. Tekninen käyttöohje

Koko: px
Aloita esitys sivulta:

Download "UNIFORM-valukisko Paksuille pintabetoneille ja betonilaatoille. Versio: FI 6/2014. Tekninen käyttöohje"

Transkriptio

1 UNIFORM-valukisko Paksuille pintabetoneille ja betonilaatoille Versio: FI 6/2014 Tekninen käyttöohje

2 UNIFORM-valukisko Paksuille pintabetoneille ja betonilaatoille Järjestelmän edut Yleiskäyttöinen koottava muottijärjestelmä paksuille pintabetoneille ja betonilaatoille. Toimii monien eri kuormansiirtojärjestelmien kanssa. Sinkitystä teräksestä valmistettu luja ja kevyt rakenne korroosiota vastaan. Valmistettu rullamuovaamalla tarkkojen toleranssien mukaisesti, suoruus parempi kuin + tai 1 mm / m. Soveltuu korkeimman tasaisuusluokan pintabetoneille ja betonilattioille. Kaikki tuotteen valmistamiseen käytetyt materiaalit ovat 100-prosenttisesti kierrätettävissä. UNIFORM on integroiduilla kuormansiirtojärjestelmillä varustettu koottava muottijärjestelmä, jota voidaan käyttää valukiskona, laatan reunan muottina tai liikuntasauman muodostamiseen betonilattioissa, joissa liikuntasauman suojaus esim. teräsprofiililla ei ole välttämätöntä. UNIFORM sopii käytettäväksi myös kutistumissaumoihin ja työsaumoihin. UNIFORM soveltuu mm paksuihin laattoihin, kun tehdään kutistumissaumoja betonilaattoihin ja pintabetoneihin, ja mm paksuihin laattoihin, kun halutaan tehdä laajenemisen salliva sauma. Järjestelmä on nopea ja helppo asentaa käyttämällä säädettäviä asennusjalkoja, joiden avulla korkeuden voi säätää hyvin tarkasti. Uniform-järjestelmään on saatavilla valikoima tarvikkeita, jotka parantavat järjestelmän toimintaa eri käyttötarkoituksissa. Näitä tarvikkeita ovat säädettävät asennusjalat, muovinen reunalista (yläosan jatkokappale), erityiset vaarnakotelot ja vaarnalevyt sekä vaahtomuovikaistaleet.

3 Sisällys Tietoja UNIFORM-valukiskosta 4 1. Tuotteen Ominaisuudet Materiaalit ja mitat Materiaalit Mitat Kestävyydet...8 UNIFORM-valukiskon valitseminen 9 UNIFORM-valukiskon asentaminen 10 Revision: 001

4 Tietoja UNIFORM-valukiskosta 1. Tuotteen Ominaisuudet UNIFORM on esivalmistettu, paikalleen jätettävä muottijärjestelmä, joka on tarkoitettu liikuntasaumojen tai kutistumissaumojen muodostamiseen betonilaatoissa ja paksuissa pintabetoneissa. Järjestelmä koostuu pysyvästä muotista, kuormansiirtojärjestelmästä ja säädettävistä asennusjaloista. Ankkurointi laattaan saadaan aikaan muotin muodolla, joka valmistetaan rullamuovaamalla erikoislujasta teräksestä. Kuormansiirtojärjestelmä, joka koostuu erillisistä tasapaksuista vaarnalevyistä ja vaarnakoteloista, kiinnitetään muottiin muovisilla liitoskappaleilla. UNIFORM asennetaan paikalleen alusrakenteeseen säädettävillä asennusjaloilla, joissa on 25 mm:n pystysuuntainen säätömahdollisuus, ja oikealla korkeudella olevilla betonipaakuilla ennen laatan valamista. Kun betoni on valettu, kuivumisesta aiheutuvat kutistumisvoimat aiheuttavat muotitetun sauman aukeamisen. UNIFORM sallii kuivumiskutistumasta ja lämpötilavaihteluista aiheutuvan laattojen vapaan liikkeen tarpeen mukaan laatan tasossa sekä pituus- että poikkisuuntaan. UNIFORM siirtää pystysuuntaiset kuormat vierekkäisten laattojen välillä ja minimoi laattojen pystysuuntaisen siirtymän. Vakiokuormansiirtojärjestelmä toteutetaan käyttämällä erillisiä korkealujuusteräksisiä vaarnalevyjä, jotka liikkuvat jäykkien muovisten vaarnakoteloiden sisällä. UNIFORM-muotti sallii myös vaihtoehtoisten kuormansiirtojärjestelmien käyttämisen tasaisin välein olevien aukkojen kautta. Näitä ovat esimerkiksi enintään 20 mm:n pyöreät ja neliskulmaiset tappivaarnat sekä sideraudoitteet kutistumissaumojen ja työsaumojen muodostamiseen. Nämä vaihtoiset kuormansiirtoratkaisut eivät sisälly Peikon UNIFORM-järjestelmään. UNIFORM voidaan toimittaa varustettuna kolmella erityyppisellä vaarnalevyjärjestelmällä (TDC 5 ja TDC 6 kutistumissaumoihin ja TDR 6 laajenemisen salliviin liikuntasaumoihin). Kuormansiirtoa rajoittava tekijä on useimmissa tapauksissa betonin lävistysleikkauskestävyys. Nämä kestävyydet ilmoitetaan kappaleessa 2. On suositeltavaa, että kuormansiirtojärjestelmä siirtää enintään 50 % kohdistetusta kuormasta ja itse laatta olisi suunniteltu kantamaan loput kuormasta. Kuormansiirto P 4 UNIFORM-valukisko

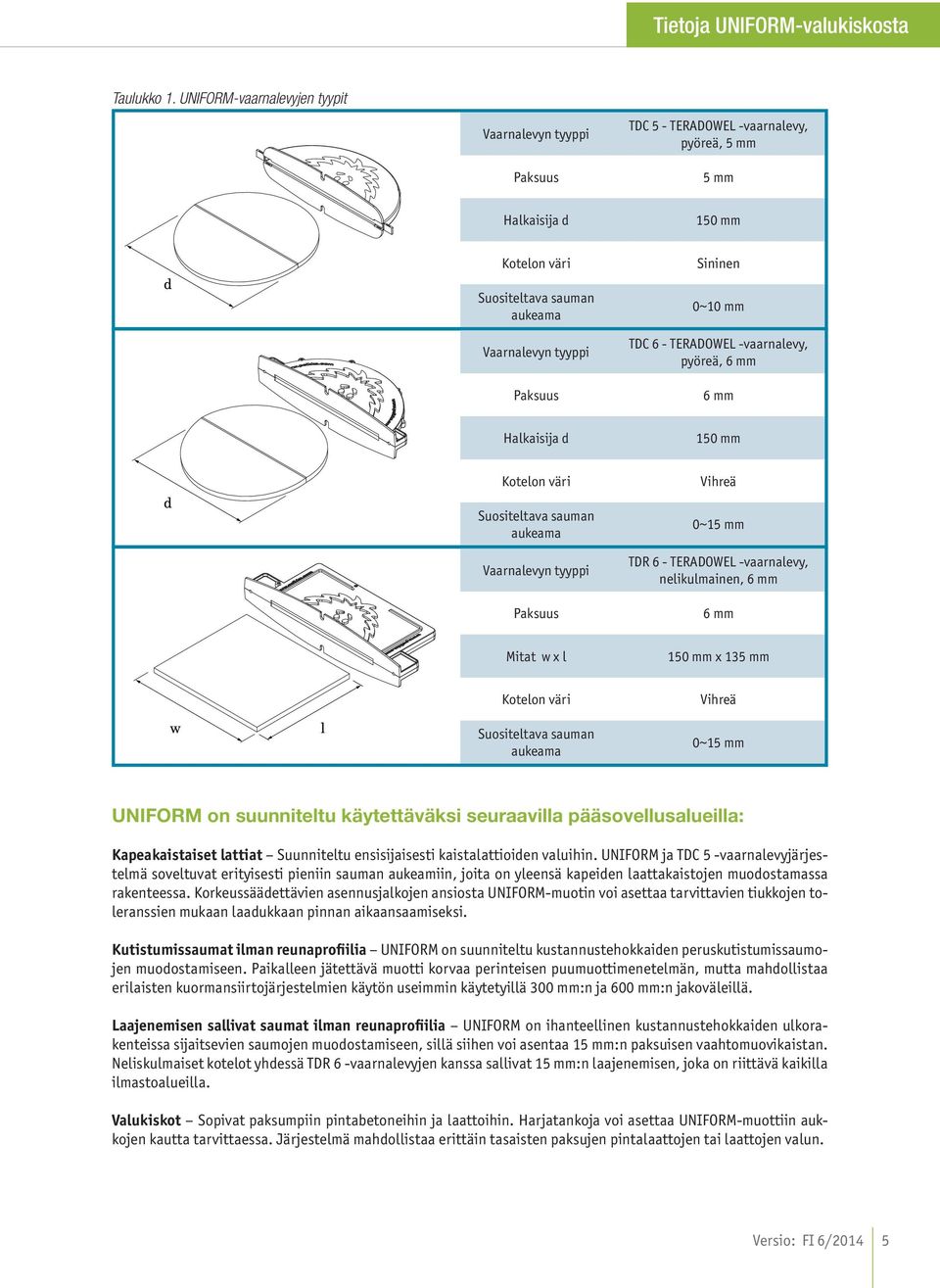

5 Tietoja UNIFORM-valukiskosta Taulukko 1. UNIFORM-vaarnalevyjen tyypit Vaarnalevyn tyyppi TDC 5 - TERADOWEL -vaarnalevy, pyöreä, 5 mm Paksuus 5 mm Halkaisija d 150 mm d Kotelon väri Suositeltava sauman aukeama Sininen 0~10 mm Vaarnalevyn tyyppi TDC 6 - TERADOWEL -vaarnalevy, pyöreä, 6 mm Paksuus 6 mm Halkaisija d 150 mm d Kotelon väri Suositeltava sauman aukeama Vihreä 0~15 mm Vaarnalevyn tyyppi TDR 6 - TERADOWEL -vaarnalevy, nelikulmainen, 6 mm Paksuus 6 mm Mitat w x l 150 mm x 135 mm Kotelon väri Vihreä w l Suositeltava sauman aukeama 0~15 mm UNIFORM on suunniteltu käytettäväksi seuraavilla pääsovellusalueilla: Kapeakaistaiset lattiat Suunniteltu ensisijaisesti kaistalattioiden valuihin. UNIFORM ja TDC 5 -vaarnalevyjärjestelmä soveltuvat erityisesti pieniin sauman aukeamiin, joita on yleensä kapeiden laattakaistojen muodostamassa rakenteessa. Korkeussäädettävien asennusjalkojen ansiosta UNIFORM-muotin voi asettaa tarvittavien tiukkojen toleranssien mukaan laadukkaan pinnan aikaansaamiseksi. Kutistumissaumat ilman reunaprofiilia UNIFORM on suunniteltu kustannustehokkaiden peruskutistumissaumojen muodostamiseen. Paikalleen jätettävä muotti korvaa perinteisen puumuottimenetelmän, mutta mahdollistaa erilaisten kuormansiirtojärjestelmien käytön useimmin käytetyillä 300 mm:n ja 600 mm:n jakoväleillä. Laajenemisen sallivat saumat ilman reunaprofiilia UNIFORM on ihanteellinen kustannustehokkaiden ulkorakenteissa sijaitsevien saumojen muodostamiseen, sillä siihen voi asentaa 15 mm:n paksuisen vaahtomuovikaistan. Neliskulmaiset kotelot yhdessä TDR 6 -vaarnalevyjen kanssa sallivat 15 mm:n laajenemisen, joka on riittävä kaikilla ilmastoalueilla. Valukiskot Sopivat paksumpiin pintabetoneihin ja laattoihin. Harjatankoja voi asettaa UNIFORM-muottiin aukkojen kautta tarvittaessa. Järjestelmä mahdollistaa erittäin tasaisten paksujen pintalaattojen tai laattojen valun. Versio: FI 6/2014 5

6 Tietoja UNIFORM-valukiskosta Reunamuotti Sopii käytettäväksi reunamuottina, joka määrittää valettavan lattia-alueen. Vaarnakotelot voidaan asentaa UNIFORM-kiskoon laatan reunalle, jolloin laajennuksia tai seuraavia laattoja voi helposti valaa myöhemmin. Vaarnalevyt asetetaan koteloihin ennen lisälaattojen valamista, ja liikuntasauma muodostetaan valamisen jälkeen. Kutistumis- ja työsaumat UNIFORM -muottia voi käyttää kutistumis- ja työsaumojen muodostamiseen. Sideraudoitteita tai harjatankoja, joiden halkaisija on enintään 20 mm, voidaan asettaa muotin aukkojen kautta saumojen avautumisen rajoittamiseksi tai estämiseksi. Muovinen TOPEXTENDER (yläosan jatkokappale) voidaan asentaa UNIFORM-muottiin kaikissa sovelluksissa betonipinnan työstössä käytettävän kaluston kitkattoman kulun mahdollistamiseksi ensisijaisesti silloin, kun käytetään tärypalkkia tai tärysiltaa tai kun muotin korkeutta on kasvatettava. Reunalistan voi myös poistaa myöhemmin tarvittaessa, jolloin sauman yläpuolelle muodostuu ura, joka voidaan tiivistää tai saumata elastisella saumamassalla. 1.1 Materiaalit ja mitat Materiaalit Taulukko 2. UNIFORMin materiaalit Tyyppi Muotti Vaarnalevyt Kotelot Vaahtomuovi UNIFORM UNIFORM UNIFORM EX S390GD+Z BS S390GD+Z BS S390GD+Z BS Säädettävät asennusjalat S355J2+N ABS, Sininen N/A S355MC S355J2+N ABS, Vihreä N/A S355MC S355J2+N HDG ABS, Vihreä Miothene 30 kg/m3 S355MC TOPEXTENDER PVC DVE 252/007 Musta PVC DVE 252/007 Musta PVC DVE 252/007 Musta HDG = kuumasinkitys Mitat Taulukko 3. UNIFORM :n mitat [mm] L h s c/c Tyyppi Korkeus h Pituus L UNIFORM Vaarnalevyn tyyppi Vaarnan keskikohdat c/c Jalkojen etäisyys s Paino [kg] 140 ~ 165 mm 3000 mm TDC mm 600 mm 3.2 Suositeltava laatan paksuus 150 ~ 165 mm (180 mm TOPEXTENDERin 15 mm kanssa) 6 UNIFORM-valukisko

7 Tietoja UNIFORM-valukiskosta Taulukko 4. UNIFORM :n mitat [mm] L h s c/c Tyyppi Korkeus h Pituus L UNIFORM Vaarnalevyn tyyppi Vaarnan keskikohdat c/c Jalkojen etäisyys s Paino [kg] 140 ~ 165 mm 3000 mm TDC mm 600 mm 3.6 Suositeltava laatan paksuus 150 ~ 165 mm (180 mm TOPEXTENDERin 15 mm kanssa) Taulukko 5. UNIFORM EX:n mitat [mm] L h s c/c Tyyppi Korkeus h Pituus L UNIFORM EX Vaarnalevyn tyyppi Vaarnan keskikohdat c/c Jalkojen etäisyys s Paino [kg] 140 ~ 165 mm 3000 mm TDR mm 600 mm 3.6 Suositeltava laatan paksuus 150 ~ 185 mm (180 mm TOPEXTENDERin 15 mm kanssa) Taulukko 6. TOPEXTENDERin mitat [mm] w w h h Tyyppi Korkeus h Leveys w Pituus Korkeus[kg] TOPEXTENDER TOPEXTENDER Versio: FI 6/2014 7

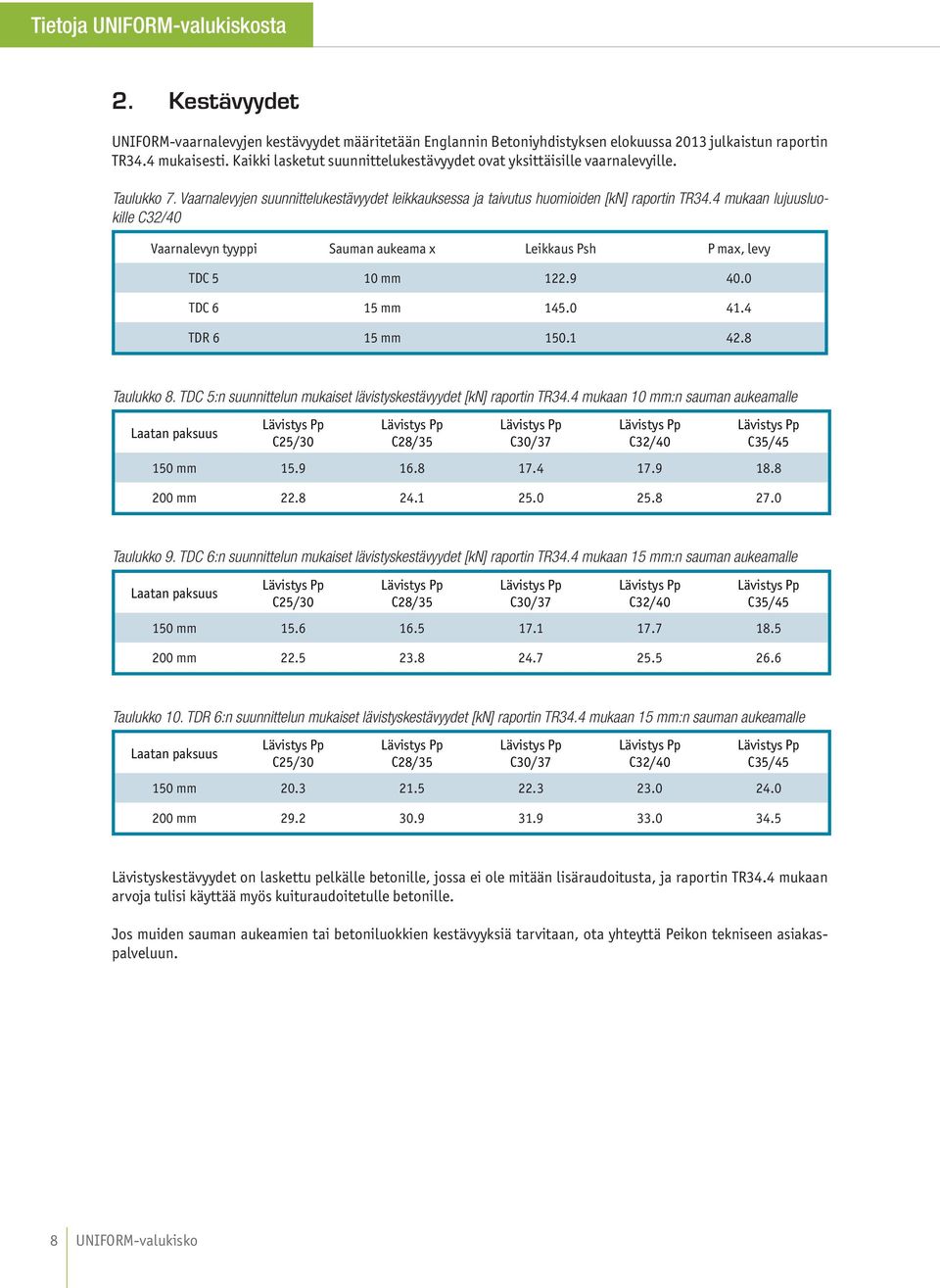

8 Tietoja UNIFORM-valukiskosta 2. Kestävyydet UNIFORM-vaarnalevyjen kestävyydet määritetään Englannin Betoniyhdistyksen elokuussa 2013 julkaistun raportin TR34.4 mukaisesti. Kaikki lasketut suunnittelukestävyydet ovat yksittäisille vaarnalevyille. Taulukko 7. Vaarnalevyjen suunnittelukestävyydet leikkauksessa ja taivutus huomioiden [kn] raportin TR34.4 mukaan lujuusluokille C32/40 Vaarnalevyn tyyppi Sauman aukeama x Leikkaus Psh P max, levy TDC 5 10 mm TDC 6 15 mm TDR 6 15 mm Taulukko 8. TDC 5:n suunnittelun mukaiset lävistyskestävyydet [kn] raportin TR34.4 mukaan 10 mm:n sauman aukeamalle Laatan paksuus C25/30 C28/35 C30/37 C32/40 C35/ mm mm Taulukko 9. TDC 6:n suunnittelun mukaiset lävistyskestävyydet [kn] raportin TR34.4 mukaan 15 mm:n sauman aukeamalle Laatan paksuus C25/30 C28/35 C30/37 C32/40 C35/ mm mm Taulukko 10. TDR 6:n suunnittelun mukaiset lävistyskestävyydet [kn] raportin TR34.4 mukaan 15 mm:n sauman aukeamalle Laatan paksuus C25/30 C28/35 C30/37 C32/40 C35/ mm mm Lävistyskestävyydet on laskettu pelkälle betonille, jossa ei ole mitään lisäraudoitusta, ja raportin TR34.4 mukaan arvoja tulisi käyttää myös kuituraudoitetulle betonille. Jos muiden sauman aukeamien tai betoniluokkien kestävyyksiä tarvitaan, ota yhteyttä Peikon tekniseen asiakaspalveluun. 8 UNIFORM-valukisko

9 UNIFORM-valukiskon valitseminen UNIFORM valitaan seuraavin perustein: Laatan paksuus. Laatan suosituspaksuudet annetaan taulukoissa 3, 4 ja 5. Suunniteltu sauman aukeama. Enintään 10 mm leveisiin sauman aukeamiin suosittelemme UNIFORM järjestelmää mm leveisiin sauman aukeamiin suositeltava järjestelmä on UNIFORM Ulkorakenteissa on suositeltavaa käyttää vain UNIFORM EX -järjestelmää, jossa oletettu sauman aukeama on 15 mm. Ympäristö. Sisälattioihin suosittelemme UNIFORM ja UNIFORM järjestelmiä kutistumissaumojen muodostamiseksi. Ulkokäytössä UNIFORM EX -tyypillä tehdään myös laajenemisen sallivia liikuntasaumoja. Valualueen enimmäiskoko. Suuren valualueen rakennustekniikoissa suurin suositeltu sauman aukeama 15 mm viittaa yleensä laatan kokoa rajoittaviin 35 x 35 metrin mittoihin saumallisissa lattioissa ja 25 x 25 metrin mittoihin saumattomissa lattioissa. Kapeakaistaisissa lattioissa valualueet ovat yleensä 6 m leveitä. Laattajaon sivusuhde. Betonilattioiden laaja-aluevalumenetelmissä yksittäisten laattojen sivusuhteen tulisi ihannetapauksessa olla 1:1. Tämä ei ehkä ole aina mahdollista, mutta sivusuhde ei saisi olla yli 1:1,5. Sivusuhdetta koskeva suositus ei ole sovellettavissa kapeakaistaisissa lattioissa eikä pintabetonia käytettäessä. Betonipinnan työstössä käytettävän kaluston leveys. Kapeakaistaisten betonilattioiden ja pintabetonien rakentamisessa käytettyjen samansuuntaisten muottien välinen etäisyys määritetään usein käytettävän kaluston mukaan, mutta se on harvoin yli 6 metriä. Tarvittavien UNIFORM -muottien määrä lasketaan jakamalla kokonaisalue kaistaleisiin, joiden leveys määräytyy käytettävän kaluston pituuden mukaan. Reunaa vasten viimeistelyä varten on lisättävä ylimääräinen työvara. Reunalistan asennus. On suositeltavaa asentaa TOPEXTENDER (yläosan jatkokappale), jos betonipinnan työstössä käytetään tärypalkkia, täryttävää valukonetta tai lieriömäistä tärysiltaa. Suunnittelemattomien pakkovoimien estämiseksi on suositeltavaa käyttää 20 mm:n solumuovikaistaa erottamassa laatan reunat kaikista pystyrakenteista ja kiinteistä elementeistä. On myös suotavaa välttää sisänurkkia ja suuria pistekuormia saumojen kohdalla. Versio: FI 6/2014 9

10 UNIFORM-valukiskon asentaminen UNIFORMin asennus betonipaakkujen varaan: 1. Aseta lanka tai merkitse linja, jota pitkin UNIFORM asennetaan, laatan saumajaon mittapiirrosten mukaisesti. 2. Asenna asennusjalat muotin valmiiksi leikattuihin aukkoihin joka toiseen aukkoryhmään vuorotellen kummallekin puolelle. Suositeltava enimmäisväli on 600 mm. Muotit voidaan kytkeä tarkasti toisiinsa asennusjaloilla. Asennusjalat sallivat 25 mm:n hienosäätövaran pystysuunnassa. Säädä asennusjalkojen asento muotissa säätövaran keskelle ja kiinnitä jalat tiukasti paikoilleen kiristämällä siipimutteri. 3. Aseta betonipaakut säännöllisin välein linjalle asennusjalkojen sijainnin mukaisesti. 4. Aseta muotti linjaan langan avulla tai merkitse ja napauta se kevyesti betonipaakkuihin. 5. Varmista joko optisella tai laservaaituslaitteella, että muotti on säädetty oikeaan korkeuteen, ja napauta alemmas tarvittaessa. Varo painamasta muottia liian alas betonipaakkujen sisään. Pystysuoruus on varmistettava vesivaa alla. 6. Puhdista ylimääräinen betoni tai pintabetoni muotin ympäriltä ja anna betonipaakkujen kovettua. Muotin korkeutta voi aina säätää myöhemmin käyttämällä asennusjalkojen hienosäätömahdollisuutta. 7. Jos kyseessä on kutistumis- tai työsauma, aseta harjatangot tai sideraudoitus suunnitelmien mukaisesti kiskojen aukkojen läpi. 8. Täytä muottien muodostama alue betonilla muottien yläreunan tasalle. Sopivaa tärysauvaa tulisi käyttää betonin tiivistämiseen muotin ja vaarnalevyjen ympärillä ilmaloukkujen välttämiseksi. Muotin molemmat puolet voidaan valaa samaan aikaan tarvittaessa. Asennusjalkojen asennus muottiin UNIFORM asettaminen betonipaakkujen varaan

11 UNIFORM-valukiskon asentaminen UNIFORMin korkeussäätö optisen vaaituslaitteen avulla Harjatankojen asennus UNIFORM aukkojen läpi UNIFORMin asennus asennustapeilla: 1. Aseta lanka tai merkitse linja, jota pitkin UNIFORM asennetaan, laatan saumajaon mittapiirrosten mukaisesti. 2. Asenna asennusjalat muotin valmiiksi leikattuihin aukkoihin joka toiseen aukkoryhmään, kaikki pituussuuntaisen jäykisteen puolelle. Suositeltava enimmäisväli on 600 mm. Asennusjalat sallivat 25 mm:n hienosäätövaran pystysuunnassa. Säädä asennusjalkojen asento muotissa säätövaran keskelle ja kiinnitä jalat paikoilleen kiristämällä siipimutteri. 3. Aseta ja kohdista muotit langan mukaan, aseta asennustapit kunkin muotin alkuun ja loppuun ja aseta lisää tappeja kunkin asennusjalan kohdalle. Kiinnitystappien tulisi olla halkaisijaltaan mm ja vähintään 300 mm sauman korkeutta pidempiä. Hyvä käytäntö on käyttää 14 x 500 mm:n kiinnitystappeja. 4. Lyö tapit alusrakenteeseen iskuvääntimellä riittävän lähelle asennusjalkojen pystyosaa. Säädä muotin korkeus suunnilleen alueelle ±10 mm. Hitsaa tappi paikalleen useasta kohdasta asennusjalkojen pystyosaan. 5. Säädä muotin tarkka korkeus käyttämällä asennusjalkojen hienosäätöä. Tarkista muotin oikea korkeus optisella tai laservaaituslaitteella. 6. Vala aina ensin tappeja vastapäätä oleva betonilaatta. Täytä muottien muodostama alue betonilla muottien yläreunan tasalle. Sopivaa tärysauvaa tulisi käyttää betonin lujittamiseen muotin ja vaarnalevyn ympärillä ilmaloukkujen välttämiseksi. 7. Kun ensin valettu laatta on riittävästi kovettunut, varmista, että kisko pysyy tiukasti paikallaan valettujen vaarnalevyjen avulla, ja leikkaa tapit ennen toisen puolen valamista, mikä vähentää sauman avautumisen vastusta. Leikkaus tulisi tehdä mahdollisimman läheltä alusrakennetta tapin juuresta. 8. Vala toinen laatta ja noudata ohjeita betonin tiivistämisestä muotteja ja vaarnalevyjä vasten.

12 UNIFORM-valukiskon asentaminen Asennusjalkojen asennus muottiin UNIFORMin asennus asennustapeilla UNIFORM korkeussäätö optisen vaaituslaitteen avulla Tappien katkaisu ennen toisen laatan valamista sauman avautumisen sallimiseksi Muita UNIFORMin asennussuosituksia: Jos UNIFORM asennetaan betonialusrakenteeseen tai -laattaan, se voidaan kiinnittää paikalleen nauloilla tai ruuveilla asennusjalkojen rei istä. UNIFORM on mahdollista asentaa asennustapeilla käyttämättä asennusjalkoja. Tässä tapauksessa tapit hitsataan pituussuuntaisen jäykisteen aukkoihin ja muotin pohjaan. Tätä menetelmää ei kuitenkaan suositella käyttötarkoituksissa, joissa vaaditaan hyvin tarkkaa korkeuden ja suoruuden säätöä. Jos betonipinnan työstössä käytetään tärypalkkia, täryttävää valukonetta tai lieriömäistä tärysiltaa tai muotin kokonaiskorkeutta on tarpeen lisätä, UNIFORM -muotin yläosaan voi asentaa muovisen TOPEXTENDERin (yläosan jatkokappaleen).

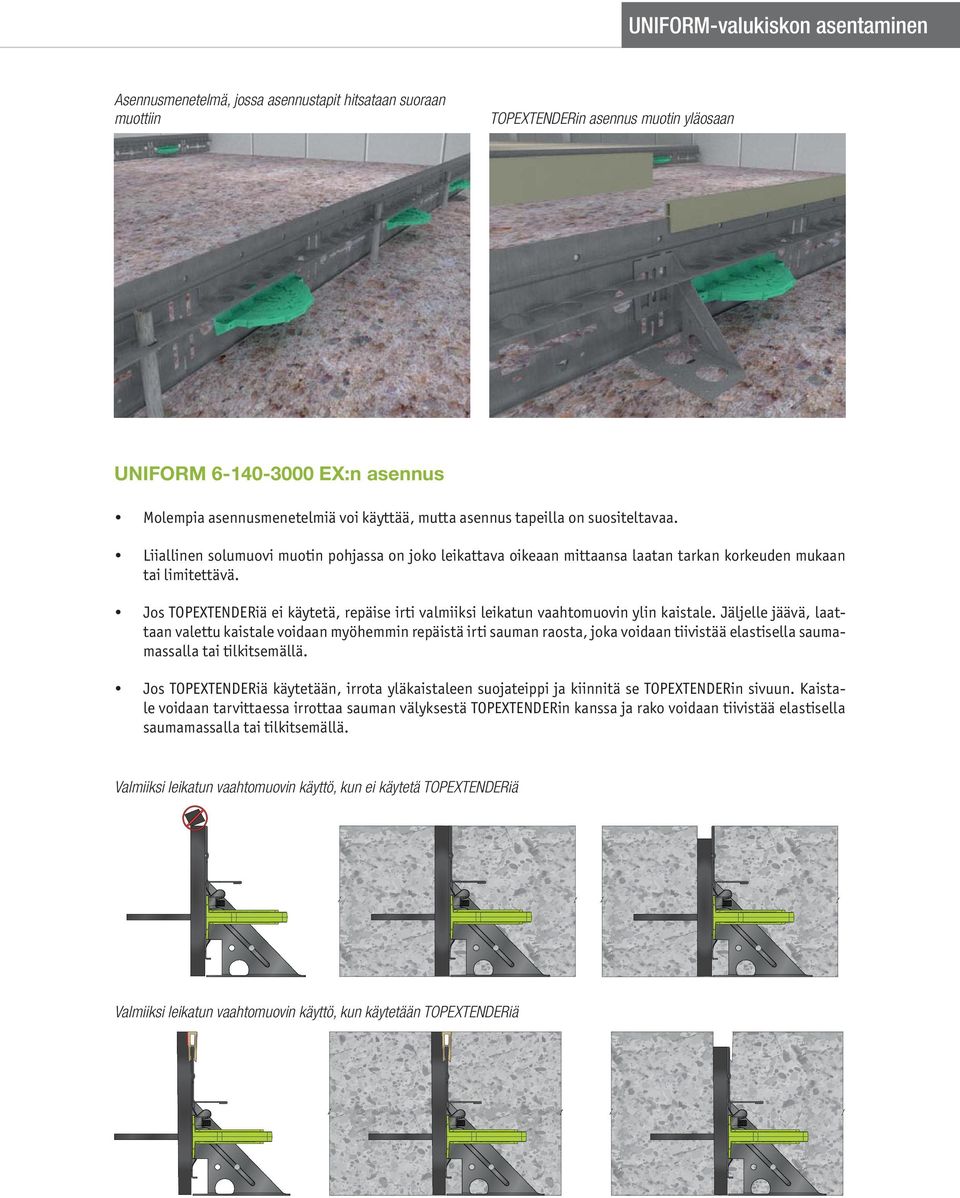

13 UNIFORM-valukiskon asentaminen Asennusmenetelmä, jossa asennustapit hitsataan suoraan muottiin TOPEXTENDERin asennus muotin yläosaan UNIFORM EX:n asennus Molempia asennusmenetelmiä voi käyttää, mutta asennus tapeilla on suositeltavaa. Liiallinen solumuovi muotin pohjassa on joko leikattava oikeaan mittaansa laatan tarkan korkeuden mukaan tai limitettävä. Jos TOPEXTENDERiä ei käytetä, repäise irti valmiiksi leikatun vaahtomuovin ylin kaistale. Jäljelle jäävä, laattaan valettu kaistale voidaan myöhemmin repäistä irti sauman raosta, joka voidaan tiivistää elastisella saumamassalla tai tilkitsemällä. Jos TOPEXTENDERiä käytetään, irrota yläkaistaleen suojateippi ja kiinnitä se TOPEXTENDERin sivuun. Kaistale voidaan tarvittaessa irrottaa sauman välyksestä TOPEXTENDERin kanssa ja rako voidaan tiivistää elastisella saumamassalla tai tilkitsemällä. Valmiiksi leikatun vaahtomuovin käyttö, kun ei käytetä TOPEXTENDERiä Valmiiksi leikatun vaahtomuovin käyttö, kun käytetään TOPEXTENDERiä

14 Muistiinpanot 14 UNIFORM-valukisko

15 Muistiinpanot Versio: FI 6/

16 TIETOA PEIKOSTA Peikko on betonirakenteiden liitososiin ja liittopalkkeihin erikoistunut vuodesta 1965 lähtien toiminut perheyritys, jonka innovatiivisten ratkaisujen avulla asiakkaat voivat helpottaa ja nopeuttaa rakennusprosessiaan. Peikon betonielementteihin ja paikallavaluun soveltuvien betoniliitosten ja runkorakenteissa käytettävien liittopalkkien valikoima on laaja. Kansainvälisesti toimivalla Peikko Groupilla on omat myyntitoimistot yli 30 maassa Aasiassa, Euroopassa, Lähi-idässä ja Pohjois-Amerikassa ja tuotantoa 10 maassa. Suomen liiketoiminnasta vastaa Peikko Finland Oy. Peikko Groupin ja Peikko Finlandin pääkonttori sekä Suomen tehtaat sijaitsevat Lahdessa. Peikko Group työllistää maailmanlaajuisesti yli 1000 henkeä.
