1 LVI-Selostus Kittilän kunta Kaukosen koulun asuntolat Vesijohtosaneeraus Projekti 1649V Rauno Huuki Keskuspuistokatu KEMI ; etunimi.sukunimi@kuukasjarvi.eu Versio nro Päivämäärä Laatija Muutos Rauno Huuki Alkuperäinen

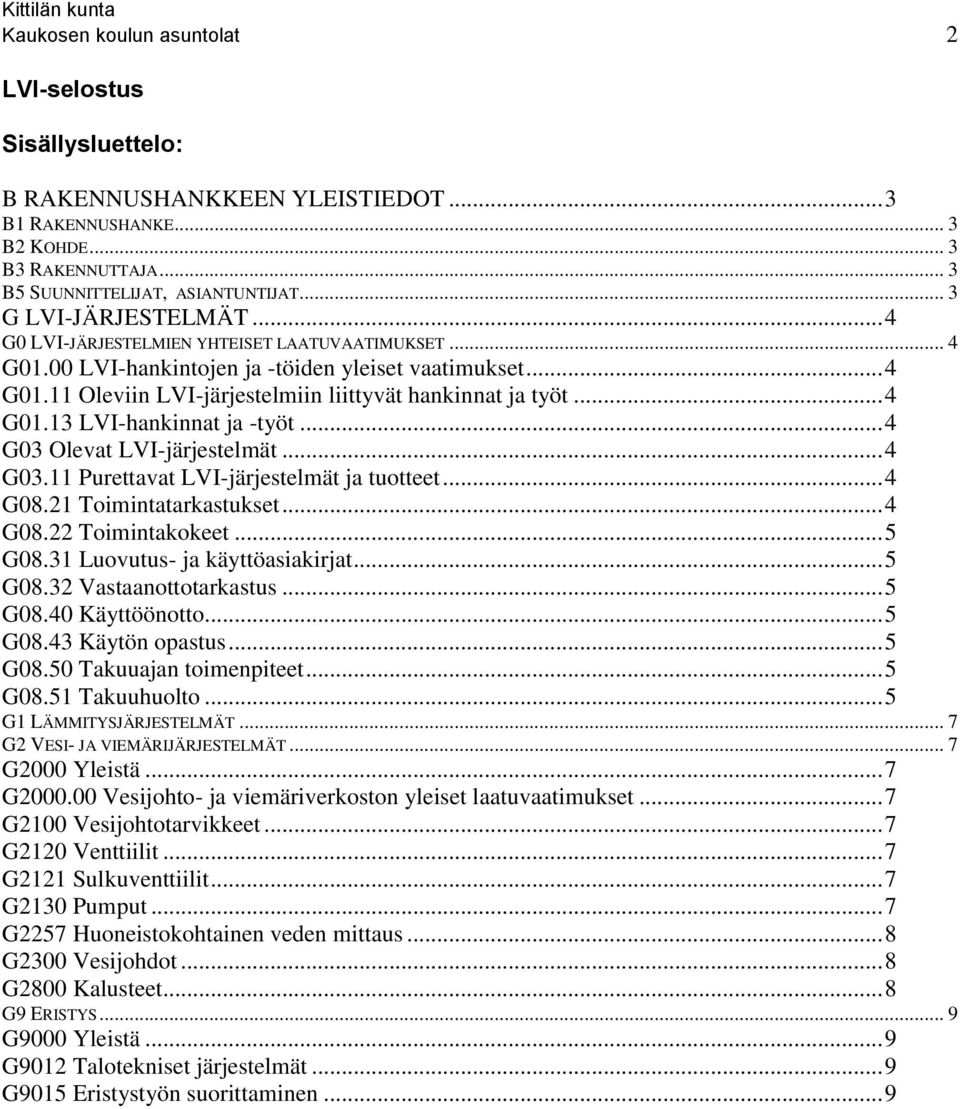

2 Kaukosen koulun asuntolat 2 LVI-selostus Sisällysluettelo: B RAKENNUSHANKKEEN YLEISTIEDOT... 3 B1 RAKENNUSHANKE... 3 B2 KOHDE... 3 B3 RAKENNUTTAJA... 3 B5 SUUNNITTELIJAT, ASIANTUNTIJAT... 3 G LVI-JÄRJESTELMÄT... 4 G0 LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET... 4 G01.00 LVI-hankintojen ja -töiden yleiset vaatimukset... 4 G01.11 Oleviin LVI-järjestelmiin liittyvät hankinnat ja työt... 4 G01.13 LVI-hankinnat ja -työt... 4 G03 Olevat LVI-järjestelmät... 4 G03.11 Purettavat LVI-järjestelmät ja tuotteet... 4 G08.21 Toimintatarkastukset... 4 G08.22 Toimintakokeet... 5 G08.31 Luovutus- ja käyttöasiakirjat... 5 G08.32 Vastaanottotarkastus... 5 G08.40 Käyttöönotto... 5 G08.43 Käytön opastus... 5 G08.50 Takuuajan toimenpiteet... 5 G08.51 Takuuhuolto... 5 G1 LÄMMITYSJÄRJESTELMÄT... 7 G2 VESI- JA VIEMÄRIJÄRJESTELMÄT... 7 G2000 Yleistä... 7 G Vesijohto- ja viemäriverkoston yleiset laatuvaatimukset... 7 G2100 Vesijohtotarvikkeet... 7 G2120 Venttiilit... 7 G2121 Sulkuventtiilit... 7 G2130 Pumput... 7 G2257 Huoneistokohtainen veden mittaus... 8 G2300 Vesijohdot... 8 G2800 Kalusteet... 8 G9 ERISTYS... 9 G9000 Yleistä... 9 G9012 Talotekniset järjestelmät... 9 G9015 Eristystyön suorittaminen... 9

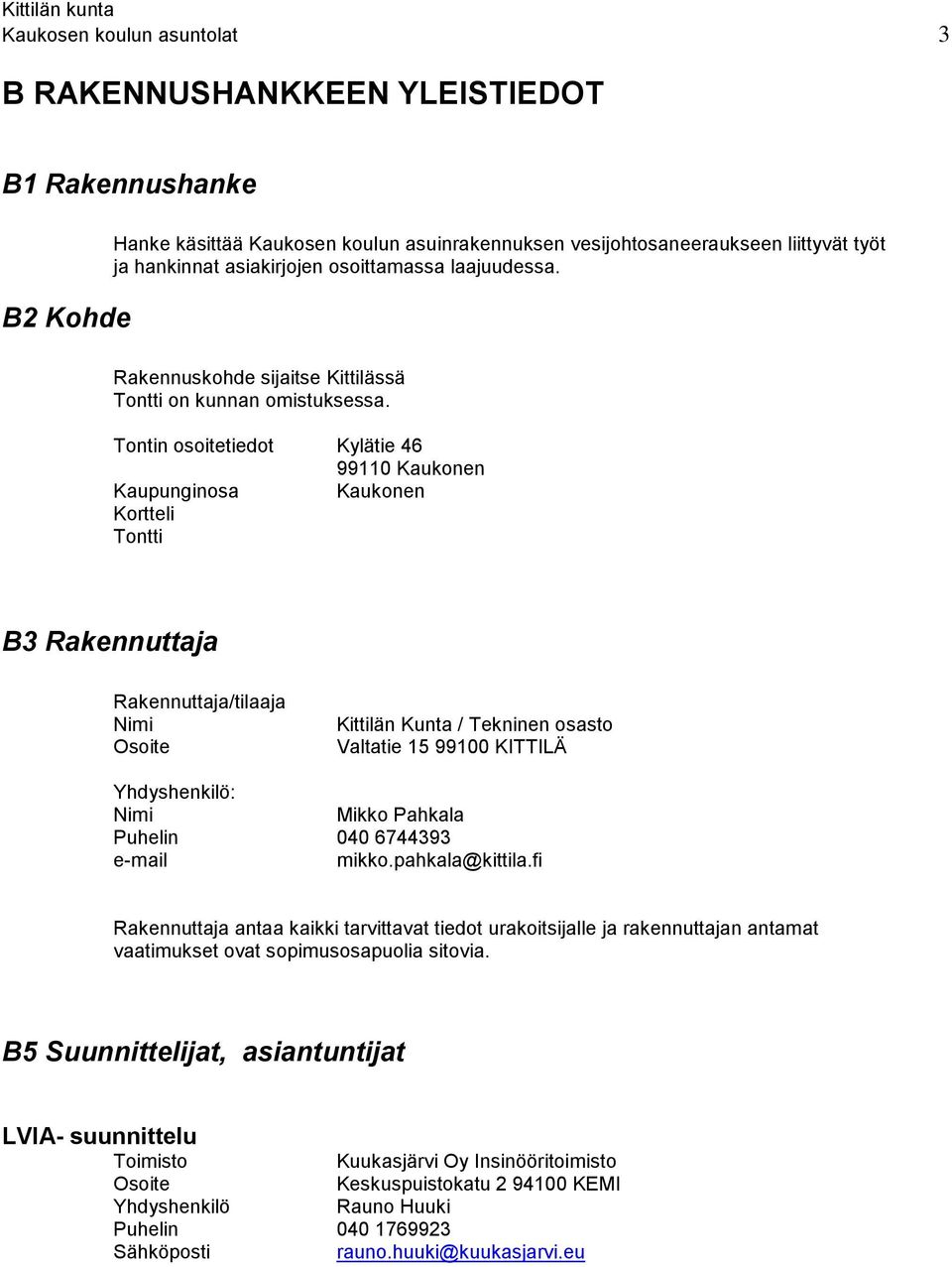

3 Kaukosen koulun asuntolat 3 B RAKENNUSHANKKEEN YLEISTIEDOT B1 Rakennushanke B2 Kohde Hanke käsittää Kaukosen koulun asuinrakennuksen vesijohtosaneeraukseen liittyvät työt ja hankinnat asiakirjojen osoittamassa laajuudessa. Rakennuskohde sijaitse Kittilässä Tontti on kunnan omistuksessa. Tontin osoitetiedot Kylätie Kaukonen Kaupunginosa Kaukonen Kortteli Tontti B3 Rakennuttaja Rakennuttaja/tilaaja Nimi Osoite Kittilän Kunta / Tekninen osasto Valtatie KITTILÄ Yhdyshenkilö: Nimi Mikko Pahkala Puhelin mikko.pahkala@kittila.fi Rakennuttaja antaa kaikki tarvittavat tiedot urakoitsijalle ja rakennuttajan antamat vaatimukset ovat sopimusosapuolia sitovia. B5 Suunnittelijat, asiantuntijat LVIA- suunnittelu Toimisto Kuukasjärvi Oy Insinööritoimisto Osoite Keskuspuistokatu KEMI Yhdyshenkilö Rauno Huuki Puhelin Sähköposti rauno.huuki@kuukasjarvi.eu

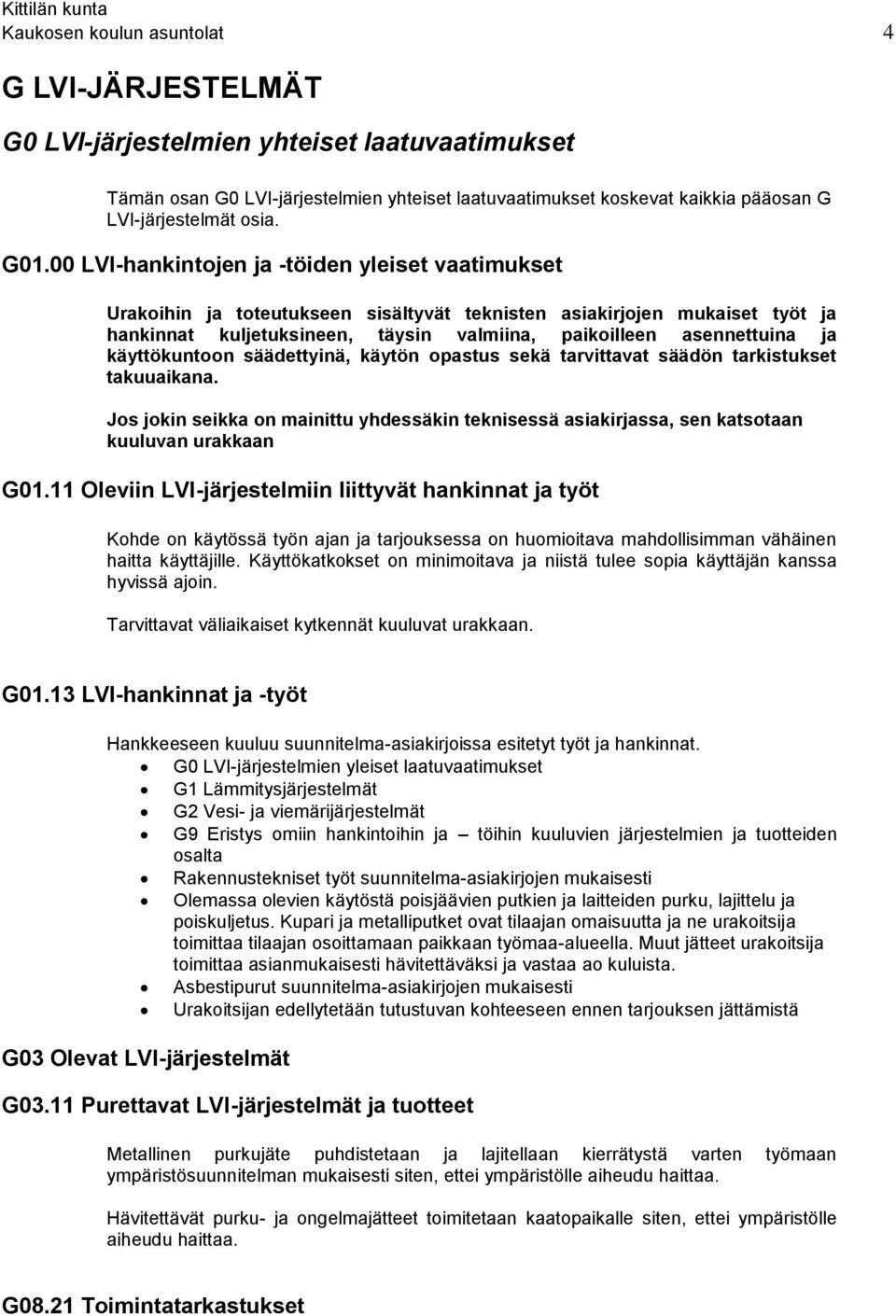

4 Kaukosen koulun asuntolat 4 G LVI-JÄRJESTELMÄT G0 LVI-järjestelmien yhteiset laatuvaatimukset Tämän osan G0 LVI-järjestelmien yhteiset laatuvaatimukset koskevat kaikkia pääosan G LVI-järjestelmät osia. G01.00 LVI-hankintojen ja -töiden yleiset vaatimukset Urakoihin ja toteutukseen sisältyvät teknisten asiakirjojen mukaiset työt ja hankinnat kuljetuksineen, täysin valmiina, paikoilleen asennettuina ja käyttökuntoon säädettyinä, käytön opastus sekä tarvittavat säädön tarkistukset takuuaikana. Jos jokin seikka on mainittu yhdessäkin teknisessä asiakirjassa, sen katsotaan kuuluvan urakkaan G01.11 Oleviin LVI-järjestelmiin liittyvät hankinnat ja työt Kohde on käytössä työn ajan ja tarjouksessa on huomioitava mahdollisimman vähäinen haitta käyttäjille. Käyttökatkokset on minimoitava ja niistä tulee sopia käyttäjän kanssa hyvissä ajoin. Tarvittavat väliaikaiset kytkennät kuuluvat urakkaan. G01.13 LVI-hankinnat ja -työt Hankkeeseen kuuluu suunnitelma-asiakirjoissa esitetyt työt ja hankinnat. G0 LVI-järjestelmien yleiset laatuvaatimukset G1 Lämmitysjärjestelmät G2 Vesi- ja viemärijärjestelmät G9 Eristys omiin hankintoihin ja töihin kuuluvien järjestelmien ja tuotteiden osalta Rakennustekniset työt suunnitelma-asiakirjojen mukaisesti Olemassa olevien käytöstä poisjäävien putkien ja laitteiden purku, lajittelu ja poiskuljetus. Kupari ja metalliputket ovat tilaajan omaisuutta ja ne urakoitsija toimittaa tilaajan osoittamaan paikkaan työmaa-alueella. Muut jätteet urakoitsija toimittaa asianmukaisesti hävitettäväksi ja vastaa ao kuluista. Asbestipurut suunnitelma-asiakirjojen mukaisesti Urakoitsijan edellytetään tutustuvan kohteeseen ennen tarjouksen jättämistä G03 Olevat LVI-järjestelmät G03.11 Purettavat LVI-järjestelmät ja tuotteet Metallinen purkujäte puhdistetaan ja lajitellaan kierrätystä varten työmaan ympäristösuunnitelman mukaisesti siten, ettei ympäristölle aiheudu haittaa. Hävitettävät purku- ja ongelmajätteet toimitetaan kaatopaikalle siten, ettei ympäristölle aiheudu haittaa. G08.21 Toimintatarkastukset

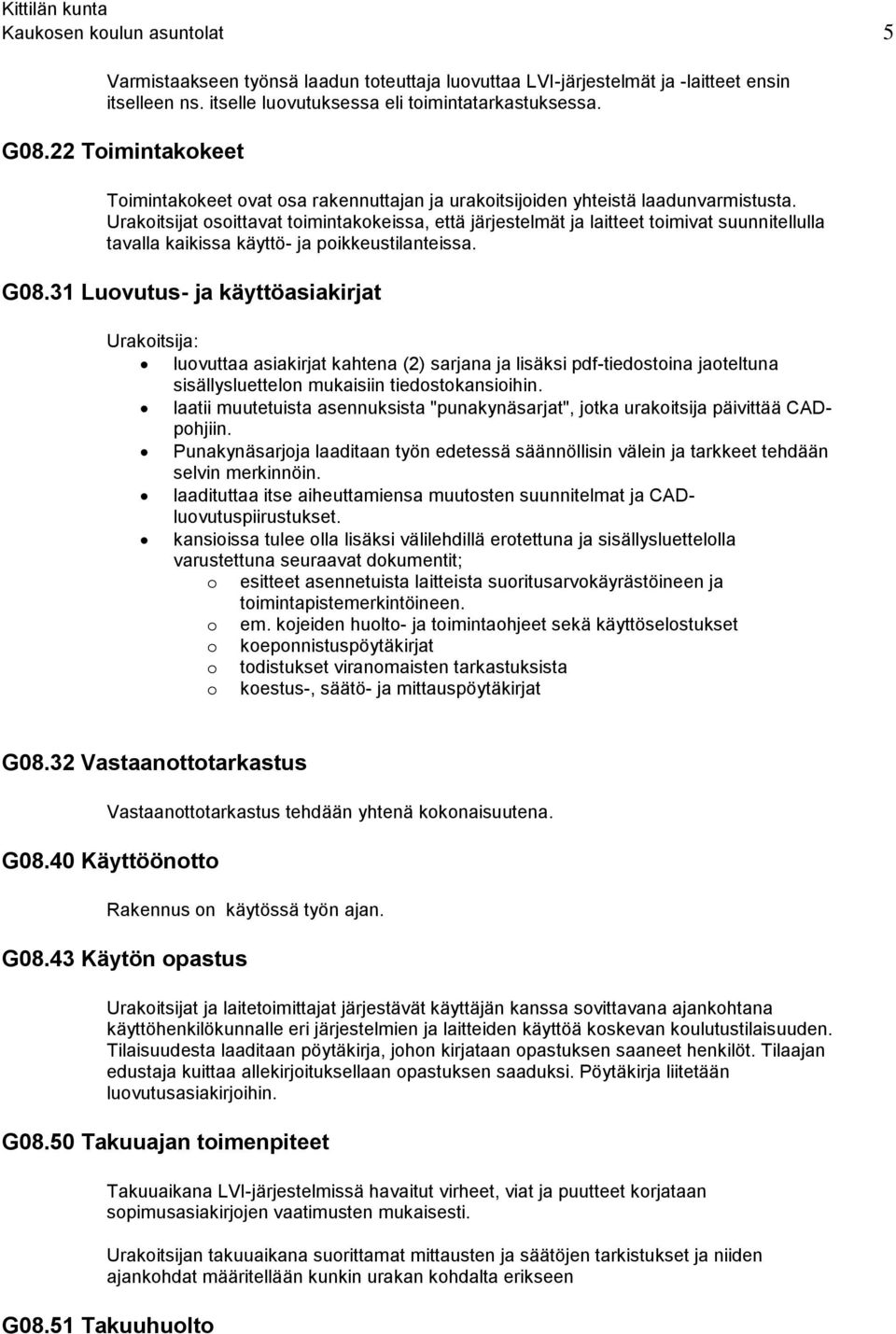

5 Kaukosen koulun asuntolat 5 Varmistaakseen työnsä laadun toteuttaja luovuttaa LVI-järjestelmät ja -laitteet ensin itselleen ns. itselle luovutuksessa eli toimintatarkastuksessa. G08.22 Toimintakokeet Toimintakokeet ovat osa rakennuttajan ja urakoitsijoiden yhteistä laadunvarmistusta. Urakoitsijat osoittavat toimintakokeissa, että järjestelmät ja laitteet toimivat suunnitellulla tavalla kaikissa käyttö- ja poikkeustilanteissa. G08.31 Luovutus- ja käyttöasiakirjat Urakoitsija: luovuttaa asiakirjat kahtena (2) sarjana ja lisäksi pdf-tiedostoina jaoteltuna sisällysluettelon mukaisiin tiedostokansioihin. laatii muutetuista asennuksista "punakynäsarjat", jotka urakoitsija päivittää CADpohjiin. Punakynäsarjoja laaditaan työn edetessä säännöllisin välein ja tarkkeet tehdään selvin merkinnöin. laadituttaa itse aiheuttamiensa muutosten suunnitelmat ja CADluovutuspiirustukset. kansioissa tulee olla lisäksi välilehdillä erotettuna ja sisällysluettelolla varustettuna seuraavat dokumentit; o esitteet asennetuista laitteista suoritusarvokäyrästöineen ja toimintapistemerkintöineen. o em. kojeiden huolto- ja toimintaohjeet sekä käyttöselostukset o koeponnistuspöytäkirjat o todistukset viranomaisten tarkastuksista o koestus-, säätö- ja mittauspöytäkirjat G08.32 Vastaanottotarkastus Vastaanottotarkastus tehdään yhtenä kokonaisuutena. G08.40 Käyttöönotto Rakennus on käytössä työn ajan. G08.43 Käytön opastus Urakoitsijat ja laitetoimittajat järjestävät käyttäjän kanssa sovittavana ajankohtana käyttöhenkilökunnalle eri järjestelmien ja laitteiden käyttöä koskevan koulutustilaisuuden. Tilaisuudesta laaditaan pöytäkirja, johon kirjataan opastuksen saaneet henkilöt. Tilaajan edustaja kuittaa allekirjoituksellaan opastuksen saaduksi. Pöytäkirja liitetään luovutusasiakirjoihin. G08.50 Takuuajan toimenpiteet Takuuaikana LVI-järjestelmissä havaitut virheet, viat ja puutteet korjataan sopimusasiakirjojen vaatimusten mukaisesti. Urakoitsijan takuuaikana suorittamat mittausten ja säätöjen tarkistukset ja niiden ajankohdat määritellään kunkin urakan kohdalta erikseen G08.51 Takuuhuolto

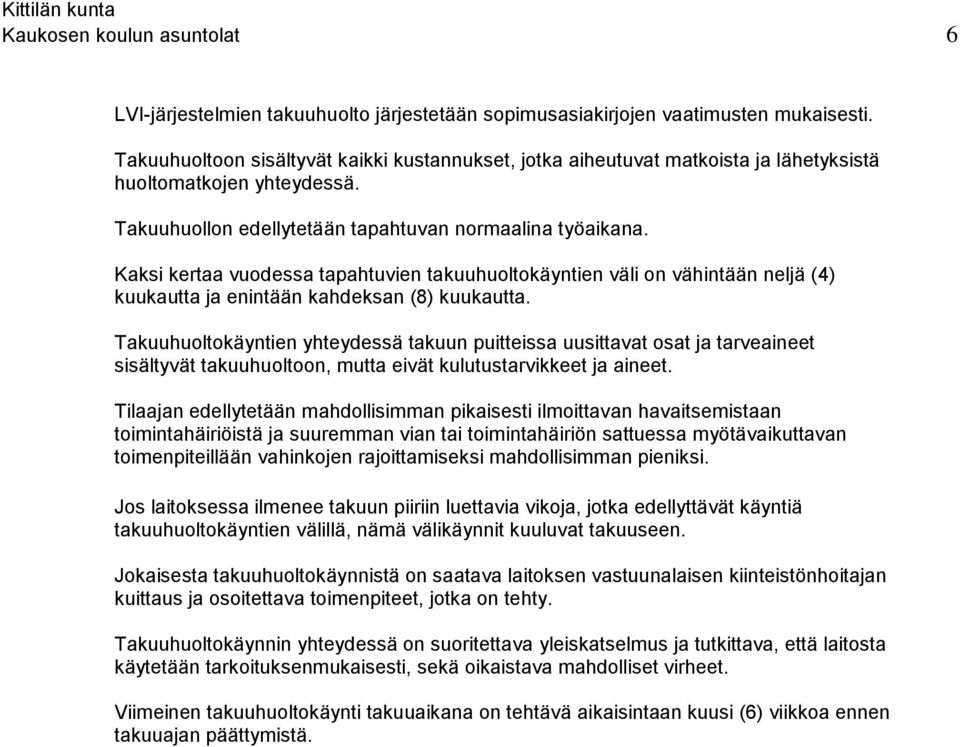

6 Kaukosen koulun asuntolat 6 LVI-järjestelmien takuuhuolto järjestetään sopimusasiakirjojen vaatimusten mukaisesti. Takuuhuoltoon sisältyvät kaikki kustannukset, jotka aiheutuvat matkoista ja lähetyksistä huoltomatkojen yhteydessä. Takuuhuollon edellytetään tapahtuvan normaalina työaikana. Kaksi kertaa vuodessa tapahtuvien takuuhuoltokäyntien väli on vähintään neljä (4) kuukautta ja enintään kahdeksan (8) kuukautta. Takuuhuoltokäyntien yhteydessä takuun puitteissa uusittavat osat ja tarveaineet sisältyvät takuuhuoltoon, mutta eivät kulutustarvikkeet ja aineet. Tilaajan edellytetään mahdollisimman pikaisesti ilmoittavan havaitsemistaan toimintahäiriöistä ja suuremman vian tai toimintahäiriön sattuessa myötävaikuttavan toimenpiteillään vahinkojen rajoittamiseksi mahdollisimman pieniksi. Jos laitoksessa ilmenee takuun piiriin luettavia vikoja, jotka edellyttävät käyntiä takuuhuoltokäyntien välillä, nämä välikäynnit kuuluvat takuuseen. Jokaisesta takuuhuoltokäynnistä on saatava laitoksen vastuunalaisen kiinteistönhoitajan kuittaus ja osoitettava toimenpiteet, jotka on tehty. Takuuhuoltokäynnin yhteydessä on suoritettava yleiskatselmus ja tutkittava, että laitosta käytetään tarkoituksenmukaisesti, sekä oikaistava mahdolliset virheet. Viimeinen takuuhuoltokäynti takuuaikana on tehtävä aikaisintaan kuusi (6) viikkoa ennen takuuajan päättymistä.

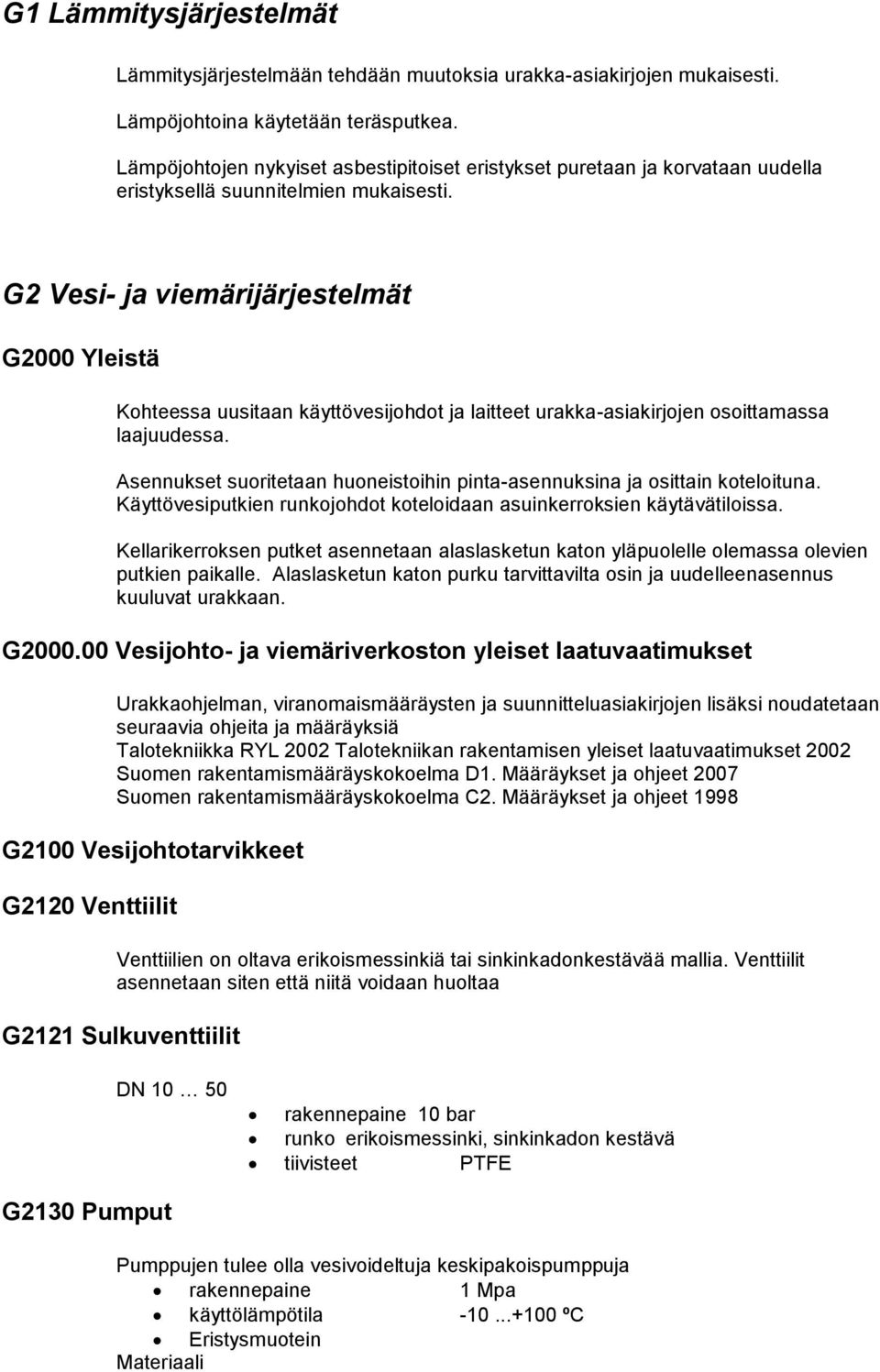

7 G1 Lämmitysjärjestelmät Lämmitysjärjestelmään tehdään muutoksia urakka-asiakirjojen mukaisesti. Lämpöjohtoina käytetään teräsputkea. Lämpöjohtojen nykyiset asbestipitoiset eristykset puretaan ja korvataan uudella eristyksellä suunnitelmien mukaisesti. G2 Vesi- ja viemärijärjestelmät G2000 Yleistä Kohteessa uusitaan käyttövesijohdot ja laitteet urakka-asiakirjojen osoittamassa laajuudessa. Asennukset suoritetaan huoneistoihin pinta-asennuksina ja osittain koteloituna. Käyttövesiputkien runkojohdot koteloidaan asuinkerroksien käytävätiloissa. Kellarikerroksen putket asennetaan alaslasketun katon yläpuolelle olemassa olevien putkien paikalle. Alaslasketun katon purku tarvittavilta osin ja uudelleenasennus kuuluvat urakkaan. G Vesijohto- ja viemäriverkoston yleiset laatuvaatimukset Urakkaohjelman, viranomaismääräysten ja suunnitteluasiakirjojen lisäksi noudatetaan seuraavia ohjeita ja määräyksiä Talotekniikka RYL 2002 Talotekniikan rakentamisen yleiset laatuvaatimukset 2002 Suomen rakentamismääräyskokoelma D1. Määräykset ja ohjeet 2007 Suomen rakentamismääräyskokoelma C2. Määräykset ja ohjeet 1998 G2100 Vesijohtotarvikkeet G2120 Venttiilit Venttiilien on oltava erikoismessinkiä tai sinkinkadonkestävää mallia. Venttiilit asennetaan siten että niitä voidaan huoltaa G2121 Sulkuventtiilit DN rakennepaine 10 bar runko erikoismessinki, sinkinkadon kestävä tiivisteet PTFE G2130 Pumput Pumppujen tulee olla vesivoideltuja keskipakoispumppuja rakennepaine 1 Mpa käyttölämpötila ºC Eristysmuotein Materiaali

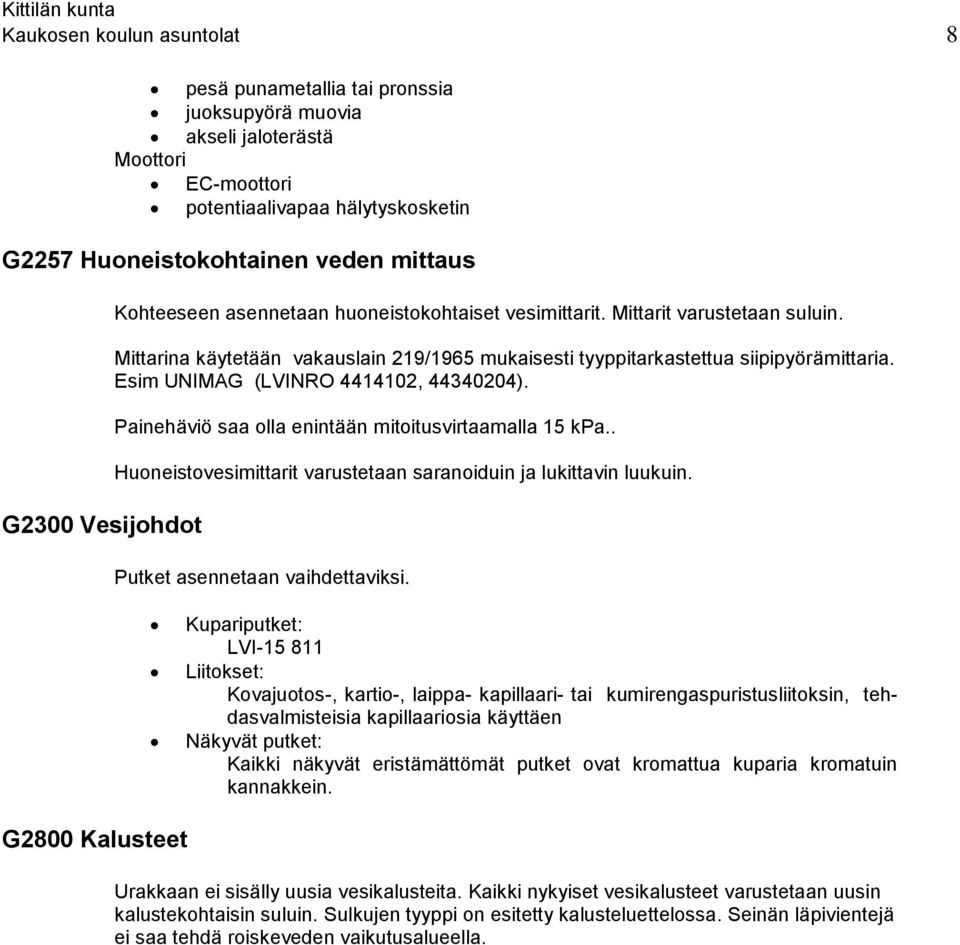

8 Kaukosen koulun asuntolat 8 pesä punametallia tai pronssia juoksupyörä muovia akseli jaloterästä Moottori EC-moottori potentiaalivapaa hälytyskosketin G2257 Huoneistokohtainen veden mittaus G2300 Vesijohdot Kohteeseen asennetaan huoneistokohtaiset vesimittarit. Mittarit varustetaan suluin. Mittarina käytetään vakauslain 219/1965 mukaisesti tyyppitarkastettua siipipyörämittaria. Esim UNIMAG (LVINRO , ). Painehäviö saa olla enintään mitoitusvirtaamalla 15 kpa.. Huoneistovesimittarit varustetaan saranoiduin ja lukittavin luukuin. Putket asennetaan vaihdettaviksi. Kupariputket: LVI Liitokset: Kovajuotos-, kartio-, laippa- kapillaari- tai kumirengaspuristusliitoksin, tehdasvalmisteisia kapillaariosia käyttäen Näkyvät putket: Kaikki näkyvät eristämättömät putket ovat kromattua kuparia kromatuin kannakkein. G2800 Kalusteet Urakkaan ei sisälly uusia vesikalusteita. Kaikki nykyiset vesikalusteet varustetaan uusin kalustekohtaisin suluin. Sulkujen tyyppi on esitetty kalusteluettelossa. Seinän läpivientejä ei saa tehdä roiskeveden vaikutusalueella.

9 Kaukosen koulun asuntolat 9 G9 Eristys G9000 Yleistä Näkyvä eristys; Näkyvällä tilalla tarkoitetaan eristyksen paikkaa, joka on rakennuksen valmistuttua siellä toimivien henkilöiden nähtävissä. Tällaisia tiloja ovat tilat joissa putkia ei ole peitetty rakenteilla. Ei näkyvä eristys; Ei näkyvällä tilalla tarkoitetaan eristyksen paikkaa, jossa tapahtuu käyntejä vain poikkeuksellisesti tai jossa putket on rakenteilla peitetty. Muissa käsitteissä noudatetaan standardia SFS 3975 G9012 Talotekniset järjestelmät Aa Ac Mineraalivillakouru PV-E, PS-E tai PV-SE. Käyrät tehdään leikatuista käyräkappaleista tai kouruista leikatuista välikappaleista. Kiinnitys sinkityllä 1 mmm:n hehkutetulla teräslangalla Alumiinipaperilla tehtaalla päällystetty mineraalivillakouru PV-AE. Käyrät kuten edellä. Kiinnitys kuumasaumaamalla. Päällysteet ja niiden tunnukset 6 Paloluokiteltu PVC-muovilevy, joka kiinnitetään muoviniiteillä. Käyrät, T- haarat, mansetit ym. päällystetään tarkoitukseen tehdyillä osilla. Päällysteen paksuus 0.35 mm, kun läpimitta on yli 300 mm. Mikäli päällystettävään osaan ei ole saatavissa valmista päällysteosaa, (esim suurisäteiset käyrät) eriste tasoitetaan ja kiedotaan muun päällysteen värisellä PVC-nauhalla. 6K Höyrytiiveys kts LVI-RYL 92 kohta Kooditusjärjestelmän käyttö Aa 6 K = Eriste tunnus Päällysteen tunnus Höyrysulku G9015 Eristystyön suorittaminen Eristettävä kohde Eriste Paksuus Pinnoite LÄMMÖNJAKOHUONE LÄMMINVESIJOHDOT näkyvissä Aa 23 6 KYLMÄVESIJOHDOT näkyvissä Aa 22 6K MUUT TILAT LÄMMINVESIJOHDOT näkyvissä Aa 23 6 ei näkyvissä Ac 23 - KYLMÄVESIJOHDOT näkyvissä Aa 22 6K ei näkyvissä Ac 22 -
