1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Meidän kattavasta tuotevalikoimastamme löytyvät puhdistusratkaisut jokaisen asiakasryhmän tarpeisiin kotitalouksien siivouslaitteistoista aina teollisuuden tarvitsemiin isoihin siivousjärjestelmiin. Nilfisk:n erikoisalaa on asiakkaan tarpeisiin keskittyvä siivoaminen. Me toivomme, että ostaessasi meiltä siivousalan tuotteita tunnet olosi varmaksi siitä, että saat parhainta ja tehokkainta välineistöä, joka täyttää kaikki toiveesi. Terveisin Nilfisk, Division of Nilfisk-Advance A/S Käyttökohteet FI Tämä tuote soveltuu kotitalouksien puhdistustöihin: Autot, moottoripyörät, veneet, asuntovaunut, perävaunut, puutyöt, muuraukset, grillit, puutarhakalusteet jne. Sisältö FI Alkuvalmistelu... 4 Käyttöohjeet Varusteet Huolto Säilytys Laitteen uudelleenkäyttö.. 8 Usein kysyttyä... 8 Ongelmanratkontaopas..

3 .. 9 Takuu Ruiskupistooli liipaisimella (6a) ja lukituslaitteella (6b) 7. Ruiskuvarsi pikaliitinistukalla 8. TORNADO PR suutin 9. POWERSPEED suutin 10. Suuttimen puhdistusneula 11. Irrotettava säiliö pesuaineille 12. Annostelusäädin pesuaineille 13. Painemittari (ei koske mallia B) 14. Vesimäärän ja vedenpaineen säädin (ei koske mallia B) 15. Letkukela (ainoastaan PRO 130/150/160 X-TRA) 16. Letkusäiliö (ainoastaan PRO 130/150/160) Tekninen kokoonpano: Katso laitteen mallilappu Laitteen tuottama äänenpaine mitattu ISO 3744 standardin mukaisesti. Laite täyttää EEC direktiivin 2000/14/EEC: P 130.1: LpA = 80 db(a), LWA = 90 db(a). P 150.1: LpA = 80 db(a), LWA = 93 db(a). P 160.1: LpA = 80 db(a), LWA = 95 db(a). ISO standardin mukaisesti mitattu käden/ käsivarren tärinä on <2,5 m/s2. Varaamme oikeuden muuttaa laitteen teknistä kokoonpanoa. Mallikatselmus (P ) 1. Sähkökaapeli 2. Virtakytkin 3. Korkeapaineisen vesiletkun liitäntä (ainoastaan PRO 130/150/160) 4. Veden sisäänottoliitin (sisältää suodattimen) 5. Korkeapaineletku Alkuvalmistelu Kehotamme sinua lukemaan tämän käyttöohjeen läpi huolellisesti ennen kuin otat painepesurisi käyttöön. Minimoidaksesi loukkaantumisvaaran sinun tulee noudattaa kaikkia ohjeita käyttäessäsi laitetta. 1,5 mm² 2,5 mm² FI enimmäispituus 20 m enimmäispituus 30 m Ennen käyttöä Ennen kuin käynnistät uuden laitteesi ensimmäistä kertaa sinun tulee asentaa vesisuodatin paikalleen. Suodatin on kiinnitetty kuljetuskahvan päälle. Kaapeliliitännät tulisi pitää kuivina ja irti maasta Kelaa jatkojohto aina täysin auki välttyäksesi lämmön aiheuttamilta kaapelivaurioilta Vesiliitäntä Liitä painepesuri vesihanaan vesiletkulla (sisäänottoveden enimmäispaine 10 bar ja enimmäislämpötila 60 C). Voit käyttää tavallista 1/2" puutarhaletkua, jonka vähimmäispituus on 10 m ja enimmäispituus on 25 m. Liitä letku käyttäen pikaliitintä. Tämän korkeapainepesurin saa yhdistää vain takaiskuventtiilillä varustettuun vesijohtoverkostoon, mallia BA standardin EN 1717 mukaan. Takaiskuventtiilin voi tilata tuotenumerolla Letkun pituus takaiskuventtiilin ja korkeapainepesurin välillä on oltava vähintään 10 metriä, jotta se pystyy tasaamaan mahdolliset painehuiput (min halkaisija ½ tuumaa). Vedenotto (esimerkiksi sadevesiastiasta) tehdään ilman takaiskuventtiiliä. Suositeltava imusarja: BA-venttiilin läpi virrannutta vettä ei enää luokitella juomavedeksi. HUOMAUTUS: Liitäntä julkisiin jakeluverkkoihin tulee tapahtua säädösten mukaisesti. TÄRKEÄÄ! Käytä ainoastaan sellaista vettä, jossa ei ole epäpuhtauksia. Mikäli on olemassa vaara, että laitteeseen pääse veden mukana hiekkaa ( kuten omasta kaivoistasi) tulee käyttää lisäsuodatinta Aseta pidike kahvan syvennykseen (katso kuva). 2. Kiristä ruuvi. Asenna vesisuodatin ja veden sisäänottoliitin (4). PRO 130/150/160 X-TRA: Asenna letkukelan kahva. Ennen kuin käynnistät laitteen tarkasta se huolellisesti mahdollisten vikojen varalta. Jos vikoja löytyy, niin älä käynnistä laitetta, vaan ota yhteys lähimpään Nilfisk jälleenmyyjään. Kiinnitä erityisesti huomiota, että: Sähkökaapelin eristeen tulisi olla virheetön eikä siinä saa esiintyä halkeamia. Mikäli sähkökaapeli on vioittunut tulisi se korjauttaa valtuutetulla Nilfisk jälleenmyyjällä. Verkkovirran liitäntä Liitettäessä painepesuria sähköverkkoon tulisi huomioida seuraavat asiat: Liitä laite vain maadoitettuun maadoitettuun sähköverkkoon. Sähköasennuksen tulee olla valtuutetun sähkömiehen tekemä. Olisi suotavaa, että sähköverkko, johon tämä laite kytketään, olisi varustettu jäännösvirtalaitteella (GFCI) Jatkojohto Jatkojohtojen tulisi olla rakenteeltaan vesitiiviitä ja niiden tulisi täyttää alla mainittavat vaatimukset pituuden ja poikkipinta-alan suhteen. 4 Turvatoimet VAROITUS! Korkeapaineiset vesisuihkut voivat olla vaarallisia. Älä milloinkaan suuntaa vesisuihkua ihmisiä, eläimiä, sähkölaitteita tai laitetta itseään kohti. Laitteen käyttäjän sekä kaikkien puhdistusalueen välittömässä läheisyydessä olevien henkilöiden tulisi käyttää asianmukaisia suojaimia. Käytä suojalaseja puhdistuksen aikana. Älä milloinkaan puhdista vaatteita tai kenkiä jotka ovat itsesi tai muiden päällä. Älä salli lasten tai käyttöohjeeseen tutustumattomien käyttää laitetta. Alkuvalmistelu FI 2.4 Käyttö Käyttöohjeet FI Älä milloinkaan käytä laitetta räjähdysvaara-alueella. Epäselvissä tapauksissa ota aina yhteyttä paikallisiin viranomaisiin. Asbestipitoisten pintojen puhdistaminen on kielletty korkeapaineisilla puhdistusvälineillä. Turvalaitteet Lukituslaite ruiskupistoolissa Ruiskupistoolissa on lukituslaite (6b). Ruiskupistoolia ei voi käyttää salvan ollessa kytkettynä.

4 Lämpötunnistin: Lämpötunnistin suojaa moottoria ylikuormittumiselta. Laite käynnistyy muutaman minuutin kuluttua lämpötilan jäähdyttyä riittävästi. Paineturvalaite Sisäinen hydraulinen turvaventtiili suojaa järjestelmää ylipaineelta. 1. Pidä ruiskupistoolista kiinni molemmin käsin! Veden paine pyrkii työntämään ruiskupistoolia jopa 16,4 N voimalla laitetta käytettäessä. 2. Suuntaa suutin maata kohti! 3. Paina ruiskupistoolin liipaisinta (6a). 4. Säädä suuttimen etäisyys ja paine sopivaksi suhteessa puhdistettavaan pintaan. HUOMAUTUS: Painetta voidaan säätää TORNADO PR -suuttimesta tai vesimäärän ja vedenpaineen säätimestä (14). Korkea paine Matala paine 2.0 Käyttöohjeet 2. 1 Käytettävät välineet FI HUOMAUTUS: Älä peitä laitetta käytön aikana. Mikäli et käytä laitetta 5 minuuttiin, sammuta se asettamalla virtakytkin (2) asentoon "O". Laitteen käyttö käytettäessä pesuaineita. Pesuaineita ei voida levittää käytettäessä jatkoletkua. 1. Täytä säiliö puhdistusaineella. 2. Asenna TORNADO PR-suutin ja säädä se matalalle paineelle (katso kohta 2.4.4). Pyörivä virtakytkin Annostelusäädin pesuaineille vain yhtä, korkeintaan 7 m pituista jatkoletkua. PRO 130/150/160 X-TRA: Kelaa korkeapaineletku ulos kokonaan. 2. Paina korkeapaineletkun tappi ruiskupistoolin tulee olla vaakasuorassa asennossa. Aseta virtakytkin (2) asentoon "I". Aloita pesuaineen levitys alhaalta ylöspäin. 5. Anna puhdistusaineen vaikuttaa ohjeen mukaisesti. Huuhtele tämän jälkeen puhtaalla vedellä. Erillinen puhdistusainesäiliö 1. Irrota pesuainesäiliön kansi imuletkuineen. kannen asenna suodatin takaisin laitteessa. Säädettävä kun vettä otetaan säiliöstä tai vesistöstä, syöttöletku on täytettävä vedellä ennen laitteen käynnistämistä.vettä imn. Car Combi Cleaner Autojen ja muiden vastaavien puhdistukseen. Sisältää huuhteluvahaa. Alu Cleaner Alumiinipinnoille. Levitettävä sumuttimella. Öljyisten ja rasvaisten esineiden puhdistukseen. Sopii muun muassa moottoreille. Levitettävä sumuttimella. laitetta seuraavien ohjeiden mukaan: 1. Sammuta laite asettamalla virtakytkin (2) asentoon "O". Irrota letku sekä tarvikkeet. 2. Käynnistä laite uudelleen. Paina liipaisinta kunnes veden tulo lakkaa ruiskupistoolista. 3. Sammuta laite ja irrota se Erota ruiskupistooli ja paineletku toisistaan. pesuaineet täytyy levittää laimentamattomina. (ei koske saippuapohjaisia harjaa voidaan olisi paras tapa säilyttää laitetta? Tyhjennä laite aina vedestä käytön jälkeen. Tämä tapahtuu pitämällä ruiskupistoolin liipaisinta pohjassa vedensyötön sulkemisen jälkeen. Irrota korkeapaineletku ja kelaa se sisään taivuttamatta sitä (koskee vain PRO 130/150/160 -mallia). Voinko käyttää tavallista pesuainetta korkeapainepesurin kanssa? Et voi. Tavallinen pesuaine saattaa vaurioittaa laitetta. Nilfisk:n pesuaineet ovat erityisesti painepesurikäyttöä varten kehitettyjä. Niitä käyttäessäsi voit olla varma oikeasta annostuksesta ja ne tehoavat nopeasti. Voinko tehdä vielä jotain muuta varmistaakseni, että painepesurini pysyy hyväkuntoisena? Kyllä voit. Sen lisäksi, että puhdistat laitteen huolellisesti ennen varastointia, voit voidella liitokset rasvalla tai vaseliinilla aina silloin tällöin. 6. Aseta ruiskupistooli, suuttimet ja muut varusteet niille kuuluviin pidikkeisiin. Mikäli laite on päässyt jäätymään se tulee tarkistuttaa valtuutetussa huoltamossa. ÄLÄ MILLOINKAAN KÄYNNISTÄ JÄÄTYNYTTÄ KONETTA. Takuu ei kata pakkasvahinkoja! 6.0 Laitteen uudelleenkäyttö Tee käytöstä poistettu laite välittömästi toimintakyvyttömäksi. 1. Vedä verkkopistoke pistorasiasta ja katkaise laitteen sähköjohto. Sähkölaitteita ei saa hävittää talousjätteiden joukossa!!! Eurooppalaisen sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2002/96/EY mukaan on käytetyt sähkö- ja elektroniikkalaitteet kerättävä erikseen ja hyödynnettävä ympäristöystävällisellä tavalla. Tarkempia tietoja saat paikkakuntasi jätehuoltoviranomaisilta tai lähimmältä jälleenmyyjältä Ongelmanratkontaopas FI Ongelmatapauksissa käy ensin tämä taulukko läpi. Mikäli et saa laitetta kuntoon näillä ohjeilla, ota yhteyttä Nilfisk:n huolto-organisaatioon: Oire Laite ei käynnisty Syy Laite ei ole kytketty sähköverkkoon Viallinen pistorasia Sulake on palanut Viallinen jatkojohto Laite pysähtyy Sulake on palanut Toimintaohje Kytke laite sähköverkkoon. Käytä toista pistorasiaa. Vaihda sulake ehjään. Sammuta muita säh kölaitteita. Kokeile ilman jatkojohtoa. Vaihda sulake ehjään. Sammuta muita säh kölaitteita. Sähköverkon jännite on väärä Tarkista, että sähköverkon jännite vastaa laitteen käyttöjännitettä. Jännite merkitty mallikilpeen. Lämpöanturi on lauennut Odota - Laite käynnistyy uudelleen muutaman minuutin kuluttua. VAROITUS! Ruiskupistoolin liipaisin ei saa olla painettuna pohjaan. Sulake on liian pieni. Käytä pistorasiaa, joka on suojattu riittävän suurella sulakkeella. Jos käytössä on jatkojohto, koita käyttää laitetta ilman jatkojohtoa. Sulake palaa Moottori värähtelee Pumpussa tai vesiletkussa on ilmaa. Vesijohtoverkon tuotto on riittämätön. Pidä liipaisin pohjassa kunnes normaali työpaine palaa. Tarkista, että vesijohtoverkko pystyy tuottamaan laitteen tarvitseman määrän vettä. (katso mallikilpi) HUOM! Vältä ohuiden ja pitkien letkujen käyttöä. Letkun minimihalkaisija on 1/2". Suutin on osittain tukkeutunut.

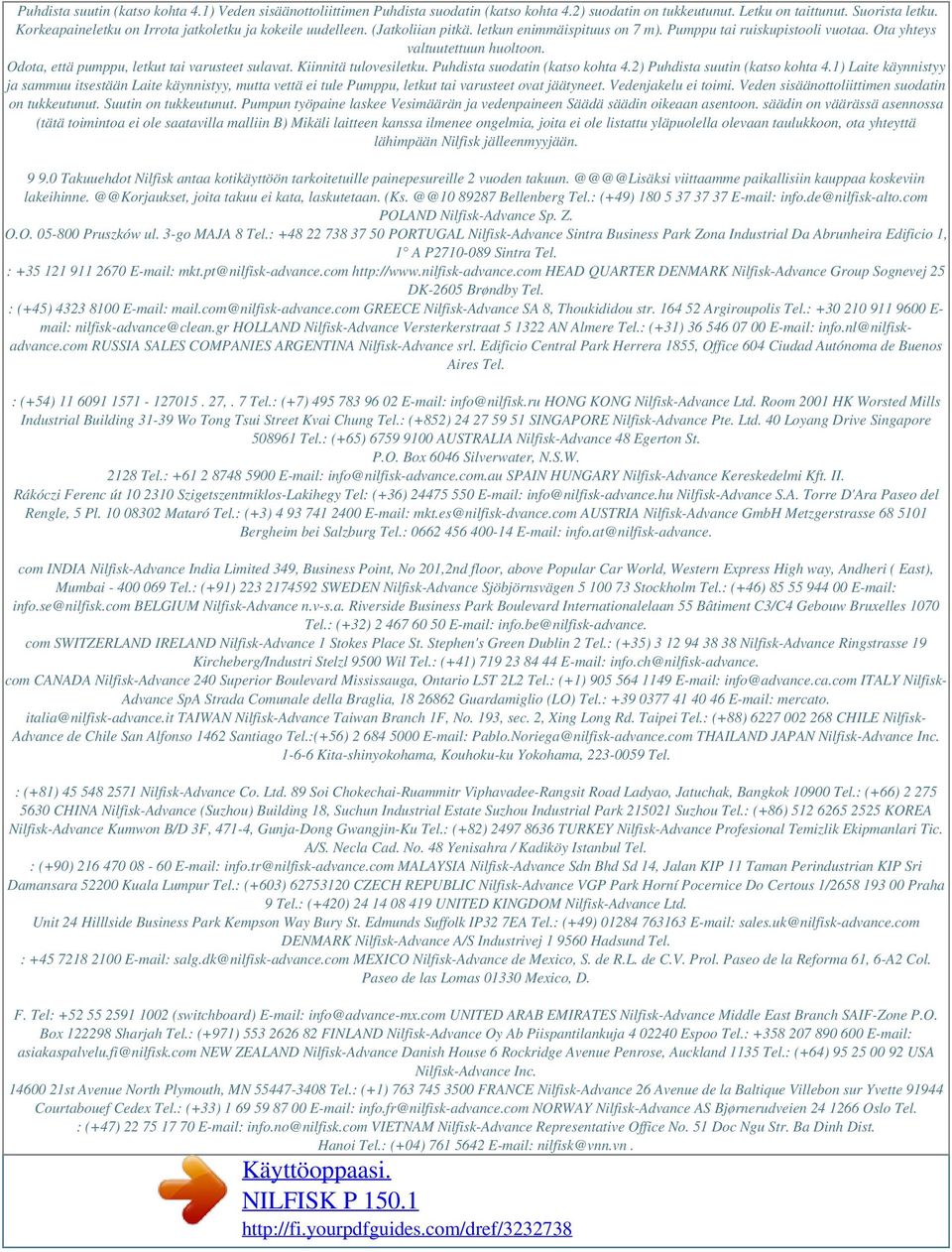

5 Powered by TCPDF ( Puhdista suutin (katso kohta 4.1) Veden sisäänottoliittimen Puhdista suodatin (katso kohta 4.2) suodatin on tukkeutunut. Letku on taittunut. Suorista letku. Korkeapaineletku on Irrota jatkoletku ja kokeile uudelleen. (Jatkoliian pitkä. letkun enimmäispituus on 7 m). Pumppu tai ruiskupistooli vuotaa. Ota yhteys valtuutettuun huoltoon. Odota, että pumppu, letkut tai varusteet sulavat. Kiinnitä tulovesiletku. Puhdista suodatin (katso kohta 4.2) Puhdista suutin (katso kohta 4.1) Laite käynnistyy ja sammuu itsestään Laite käynnistyy, mutta vettä ei tule Pumppu, letkut tai varusteet ovat jäätyneet. Vedenjakelu ei toimi. Veden sisäänottoliittimen suodatin on tukkeutunut. Suutin on tukkeutunut. Pumpun työpaine laskee Vesimäärän ja vedenpaineen Säädä säädin oikeaan asentoon. säädin on väärässä asennossa (tätä toimintoa ei ole saatavilla malliin B) Mikäli laitteen kanssa ilmenee ongelmia, joita ei ole listattu yläpuolella olevaan taulukkoon, ota yhteyttä lähimpään Nilfisk jälleenmyyjään Takuuehdot Nilfisk antaa kotikäyttöön tarkoitetuille painepesureille 2 vuoden viittaamme paikallisiin kauppaa koskeviin joita takuu ei kata, laskutetaan Bellenberg Tel.: (+49) info.de@nilfisk-alto.com POLAND Nilfisk-Advance Sp. Z. O.O Pruszków ul. 3-go MAJA 8 Tel.: PORTUGAL Nilfisk-Advance Sintra Business Park Zona Industrial Da Abrunheira Edificio 1, 1 A P Sintra Tel. : mkt.pt@nilfisk-advance.com HEAD QUARTER DENMARK Nilfisk-Advance Group Sognevej 25 DK-2605 Brøndby Tel. : (+45) mail.com@nilfisk-advance.com GREECE Nilfisk-Advance SA 8, Thoukididou str Argiroupolis Tel.: E- mail: nilfisk-advance@clean.gr HOLLAND Nilfisk-Advance Versterkerstraat AN Almere Tel.: (+31) info.nl@nilfiskadvance.com RUSSIA SALES COMPANIES ARGENTINA Nilfisk-Advance srl. Edificio Central Park Herrera 1855, Office 604 Ciudad Autónoma de Buenos Aires Tel. : (+54) ,. 7 Tel.: (+7) info@nilfisk.ru HONG KONG Nilfisk-Advance Ltd. Room 2001 HK Worsted Mills Industrial Building Wo Tong Tsui Street Kvai Chung Tel.: (+852) SINGAPORE Nilfisk-Advance Pte. Ltd. 40 Loyang Drive Singapore Tel.: (+65) AUSTRALIA Nilfisk-Advance 48 Egerton St. P.O. Box 6046 Silverwater, N.S.W Tel.: info@nilfisk-advance.com.au SPAIN HUNGARY Nilfisk-Advance Kereskedelmi Kft. II. Rákóczi Ferenc út Szigetszentmiklos-Lakihegy Tel: (+36) info@nilfisk-advance.hu Nilfisk-Advance S.A. Torre D'Ara Paseo del Rengle, 5 Pl Mataró Tel.: (+3) mkt.es@nilfisk-dvance.com AUSTRIA Nilfisk-Advance GmbH Metzgerstrasse Bergheim bei Salzburg Tel.: info.at@nilfisk-advance. com INDIA Nilfisk-Advance India Limited 349, Business Point, No 201,2nd floor, above Popular Car World, Western Express High way, Andheri ( East), Mumbai Tel.: (+91) SWEDEN Nilfisk-Advance Sjöbjörnsvägen Stockholm Tel.: (+46) info.se@nilfisk.com BELGIUM Nilfisk-Advance n.v-s.a. Riverside Business Park Boulevard Internationalelaan 55 Bâtiment C3/C4 Gebouw Bruxelles 1070 Tel.: (+32) info.be@nilfisk-advance. com SWITZERLAND IRELAND Nilfisk-Advance 1 Stokes Place St. Stephen's Green Dublin 2 Tel.: (+35) Nilfisk-Advance Ringstrasse 19 Kircheberg/Industri Stelzl 9500 Wil Tel.: (+41) info.ch@nilfisk-advance. com CANADA Nilfisk-Advance 240 Superior Boulevard Mississauga, Ontario L5T 2L2 Tel.: (+1) info@advance.ca.com ITALY Nilfisk- Advance SpA Strada Comunale della Braglia, Guardamiglio (LO) Tel.: mercato. italia@nilfisk-advance.it TAIWAN Nilfisk-Advance Taiwan Branch 1F, No. 193, sec. 2, Xing Long Rd. Taipei Tel.: (+88) CHILE Nilfisk- Advance de Chile San Alfonso 1462 Santiago Tel.:(+56) Pablo.Noriega@nilfisk-advance.com THAILAND JAPAN Nilfisk-Advance Inc Kita-shinyokohama, Kouhoku-ku Yokohama, Tel. : (+81) Nilfisk-Advance Co. Ltd. 89 Soi Chokechai-Ruammitr Viphavadee-Rangsit Road Ladyao, Jatuchak, Bangkok Tel.: (+66) CHINA Nilfisk-Advance (Suzhou) Building 18, Suchun Industrial Estate Suzhou Industrial Park Suzhou Tel.: (+86) KOREA Nilfisk-Advance Kumwon B/D 3F, 471-4, Gunja-Dong Gwangjin-Ku Tel.: (+82) TURKEY Nilfisk-Advance Profesional Temizlik Ekipmanlari Tic. A/S. Necla Cad. No. 48 Yenisahra / Kadiköy Istanbul Tel. : (+90) info.tr@nilfisk-advance.com MALAYSIA Nilfisk-Advance Sdn Bhd Sd 14, Jalan KIP 11 Taman Perindustrian KIP Sri Damansara Kuala Lumpur Tel.: (+603) CZECH REPUBLIC Nilfisk-Advance VGP Park Horní Pocernice Do Certous 1/ Praha 9 Tel.: (+420) UNITED KINGDOM Nilfisk-Advance Ltd. Unit 24 Hilllside Business Park Kempson Way Bury St. Edmunds Suffolk IP32 7EA Tel.: (+49) sales.uk@nilfisk-advance.com DENMARK Nilfisk-Advance A/S Industrivej Hadsund Tel. : salg.dk@nilfisk-advance.com MEXICO Nilfisk-Advance de Mexico, S. de R.L. de C.V. Prol. Paseo de la Reforma 61, 6-A2 Col. Paseo de las Lomas Mexico, D. F. Tel: (switchboard) info@advance-mx.com UNITED ARAB EMIRATES Nilfisk-Advance Middle East Branch SAIF-Zone P.O. Box Sharjah Tel.: (+971) FINLAND Nilfisk-Advance Oy Ab Piispantilankuja Espoo Tel.: asiakaspalvelu.fi@nilfisk.com NEW ZEALAND Nilfisk-Advance Danish House 6 Rockridge Avenue Penrose, Auckland 1135 Tel.: (+64) USA Nilfisk-Advance Inc st Avenue North Plymouth, MN Tel.: (+1) FRANCE Nilfisk-Advance 26 Avenue de la Baltique Villebon sur Yvette Courtabouef Cedex Tel.: (+33) info.fr@nilfisk-advance.com NORWAY Nilfisk-Advance AS Bjørnerudveien Oslo Tel. : (+47) info.no@nilfisk.com VIETNAM Nilfisk-Advance Representative Office No. 51 Doc Ngu Str. Ba Dinh Dist. Hanoi Tel.: (+04) nilfisk@vnn.vn.
