1 KAJAANIN ILMANLAADUN TARKKAILU Kuva:Suomen Ilmakuva Oy Mittaustulokset vuodelta 21 ILMANLAADUN ASIANTUNTIJAPALVELUT 211

2 KAJAANIN ILMANLAADUN TARKKAILU Mittaustulokset vuodelta 21 Birgitta Alaviippola Helena Saari Risto Pesonen ILMATIETEEN LAITOS ILMANLAADUN ASIANTUNTIJAPALVELUT Helsinki

3 Tämä raportti on painettu 1 % uusiomassasta valmistetulle Cocoon-paperille.

4 SISÄLLYSLUETTELO 1 JOHDANTO TAUSTATIETOA MITATUISTA ILMAN EPÄPUHTAUKSISTA Typen oksidit Hiukkaset ILMANLAATUMITTAUSTEN TOTEUTUS Kajaanin ilmanlaadun tarkkailun tavoitteet Mittausasema Mitatut suureet ja mittausmenetelmät Kalibrointimenetelmät, laadunvarmistus ja laitehuollot SÄÄTIEDOT Kajaanin tuulitiedot vuodelta Keskilämpötilat Kajaanissa vuonna Säätekijöiden vaikutus ilman epäpuhtauksien leviämiseen Mitatut pitoisuudet Ilmanlaadun indeksi ILMANLAADUN MITTAUSTULOSTEN TARKASTELU Pitoisuuksien suhde ohje- ja raja-arvoihin Tuulen suunnan ja nopeuden vaikutus mitattuihin pitoisuuksiin Pitoisuuksien ajallinen vaihtelu Pitoisuuksien vertailua Typpidioksidi Hengitettävät hiukkaset YHTEENVETO VIITELUETTELO LIITEKUVAT... 37

5

6 5 1 JOHDANTO Ilmatieteen laitos mittaa vuosina Kajaanin ilmanlaatua kaupungin keskustassa Lönnrotinkadulla kaupunginteatterin vieressä. Mitattavat ilman epäpuhtaudet ovat typen oksidit ja alle 1 mikrometrin kokoiset ns. hengitettävät hiukkaset. Ilmanlaatumittausten tulosten tulkintaa varten mittausasemalla kerätään myös säätietoja (tuulen suunta ja nopeus, ulkoilman lämpötila ja suhteellinen kosteus). Ilmatieteen laitos on valmistellut mittaustulosten seurantaa ja Kajaanin ilmanlaadusta tiedottamista varten Internet-sivustot, joilla esitetään reaaliaikaistesti typenoksidi- ja hiukkaspitoisuuksien sekä säätietojen lisäksi ilmanlaatua kuvaavan ilmanlaatuindeksin arvot ( Kajaanissa on seurattu ilmanlaatua mittauksin yhteistyössä teollisuuden, energiantuottajien ja kaupungin kanssa vuodesta 1991 alkaen. Vuosina mittauksia tehtiin Pöllyvaaralla ja kaupungin keskustassa ja vuodesta 1997 alkaen vain kaupungin keskustassa. Kajaanin keskustassa mitattiin vuoden 27 loppuun asti rikkidioksidin, typen oksidien ja hengitettävien hiukkasten pitoisuuksia. Vuonna 28 rikkidioksidin (SO 2 ) pitoisuusmittauksista luovuttiin, koska viime vuosina mitatut pitoisuudet olivat olleet hyvin pieniä. Kajaanin keskustan ilmanlaatumittaukset jatkuivat typen oksidien (NO, NO 2, NO x ) ja hengitettävien hiukkasten (PM 1 ) pitoisuusmittauksilla. Kajaanin hengitettävien hiukkasten pitoisuusmittaukset ovat osa koko Suomen alueella tehtävää, Euroopan unionille raportoitavaa ilmanlaadun rajaarvovalvontaa. Kajaanin ilmanlaatu- ja säämittausten rahoittajia olivat vuonna 21 Kajaanin kaupungin lisäksi Kainuun Voima Oy, Kajaanin Lämpö Oy, Lemminkäinen Infra Oyj (asfalttiasema), NCC Roads (asfalttiasema) sekä Kainuun maakuntakuntayhtymä. Kajaanin vuoden 21 ilmanlaadun tarkkailu toteutettiin ilmanlaatuasetuksen (Vna 38/211) mukaisella laadunvarmistustasolla. Mittausten kenttätyöt ja kalibroinnit hoiti suunnittelija Kaj Lindgren. Tämän raportin ovat laatineet tutkijat Birgitta Alaviippola ja Helana Saari ja kehittämispäällikkö Risto Pesonen. Kajaanin kaupungin yhdyshenkilönä on mittausasioissa toiminut ympäristönsuojelutarkastaja Paula Malinen.

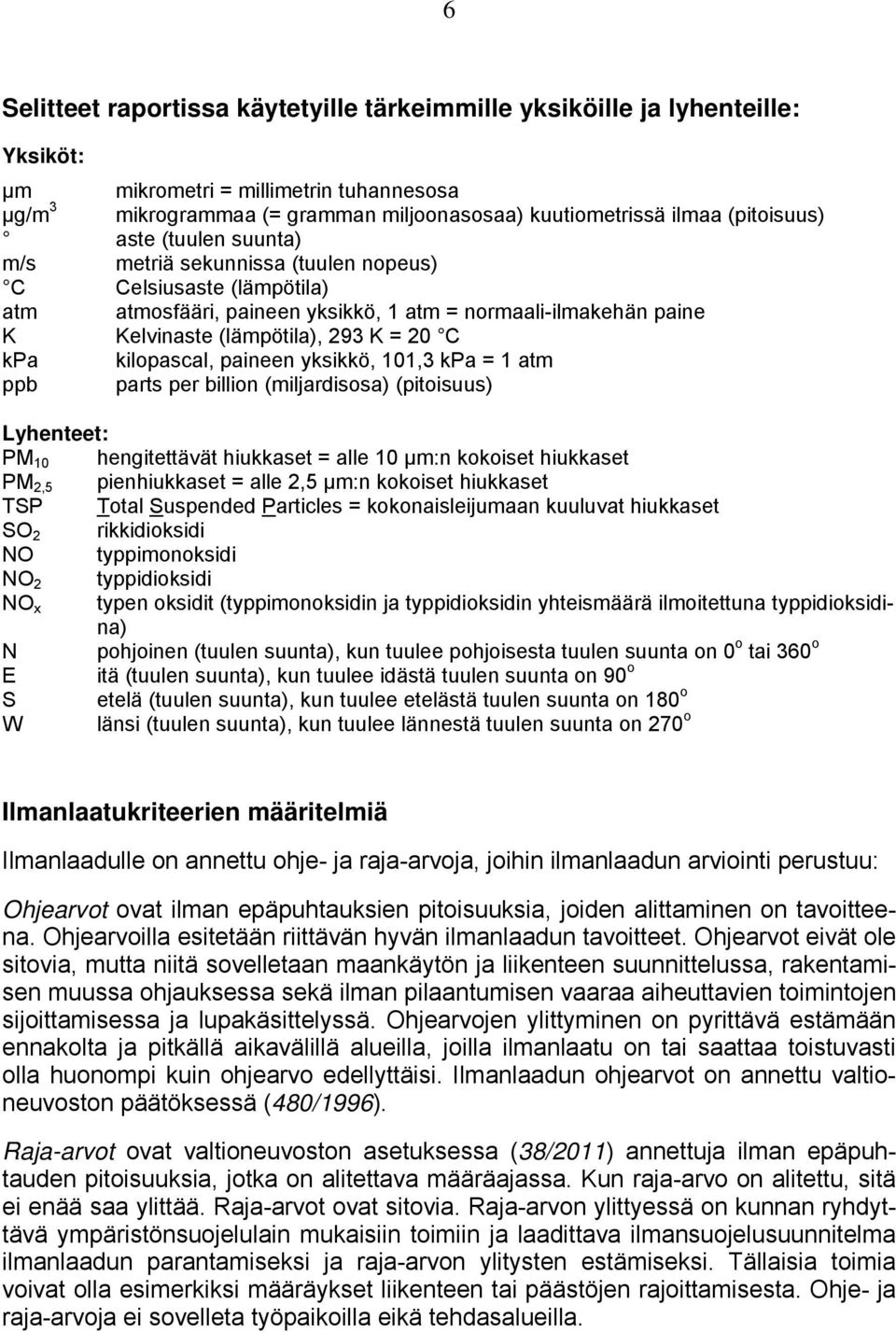

7 6 Selitteet raportissa käytetyille tärkeimmille yksiköille ja lyhenteille: Yksiköt: µm mikrometri = millimetrin tuhannesosa µg/m 3 mikrogrammaa (= gramman miljoonasosaa) kuutiometrissä ilmaa (pitoisuus) aste (tuulen suunta) m/s metriä sekunnissa (tuulen nopeus) C Celsiusaste (lämpötila) atm atmosfääri, paineen yksikkö, 1 atm = normaali-ilmakehän paine K Kelvinaste (lämpötila), 293 K = 2 C kpa kilopascal, paineen yksikkö, 11,3 kpa = 1 atm ppb parts per billion (miljardisosa) (pitoisuus) Lyhenteet: PM 1 hengitettävät hiukkaset = alle 1 µm:n kokoiset hiukkaset PM 2,5 pienhiukkaset = alle 2,5 µm:n kokoiset hiukkaset TSP Total Suspended Particles = kokonaisleijumaan kuuluvat hiukkaset SO 2 rikkidioksidi NO typpimonoksidi NO 2 typpidioksidi NO x typen oksidit (typpimonoksidin ja typpidioksidin yhteismäärä ilmoitettuna typpidioksidina) N pohjoinen (tuulen suunta), kun tuulee pohjoisesta tuulen suunta on o tai 36 o E itä (tuulen suunta), kun tuulee idästä tuulen suunta on 9 o S etelä (tuulen suunta), kun tuulee etelästä tuulen suunta on 18 o W länsi (tuulen suunta), kun tuulee lännestä tuulen suunta on 27 o Ilmanlaatukriteerien määritelmiä Ilmanlaadulle on annettu ohje- ja raja-arvoja, joihin ilmanlaadun arviointi perustuu: Ohjearvot ovat ilman epäpuhtauksien pitoisuuksia, joiden alittaminen on tavoitteena. Ohjearvoilla esitetään riittävän hyvän ilmanlaadun tavoitteet. Ohjearvot eivät ole sitovia, mutta niitä sovelletaan maankäytön ja liikenteen suunnittelussa, rakentamisen muussa ohjauksessa sekä ilman pilaantumisen vaaraa aiheuttavien toimintojen sijoittamisessa ja lupakäsittelyssä. Ohjearvojen ylittyminen on pyrittävä estämään ennakolta ja pitkällä aikavälillä alueilla, joilla ilmanlaatu on tai saattaa toistuvasti olla huonompi kuin ohjearvo edellyttäisi. Ilmanlaadun ohjearvot on annettu valtioneuvoston päätöksessä (48/1996). Raja-arvot ovat valtioneuvoston asetuksessa (38/211) annettuja ilman epäpuhtauden pitoisuuksia, jotka on alitettava määräajassa. Kun raja-arvo on alitettu, sitä ei enää saa ylittää. Raja-arvot ovat sitovia. Raja-arvon ylittyessä on kunnan ryhdyttävä ympäristönsuojelulain mukaisiin toimiin ja laadittava ilmansuojelusuunnitelma ilmanlaadun parantamiseksi ja raja-arvon ylitysten estämiseksi. Tällaisia toimia voivat olla esimerkiksi määräykset liikenteen tai päästöjen rajoittamisesta. Ohje- ja raja-arvoja ei sovelleta työpaikoilla eikä tehdasalueilla.

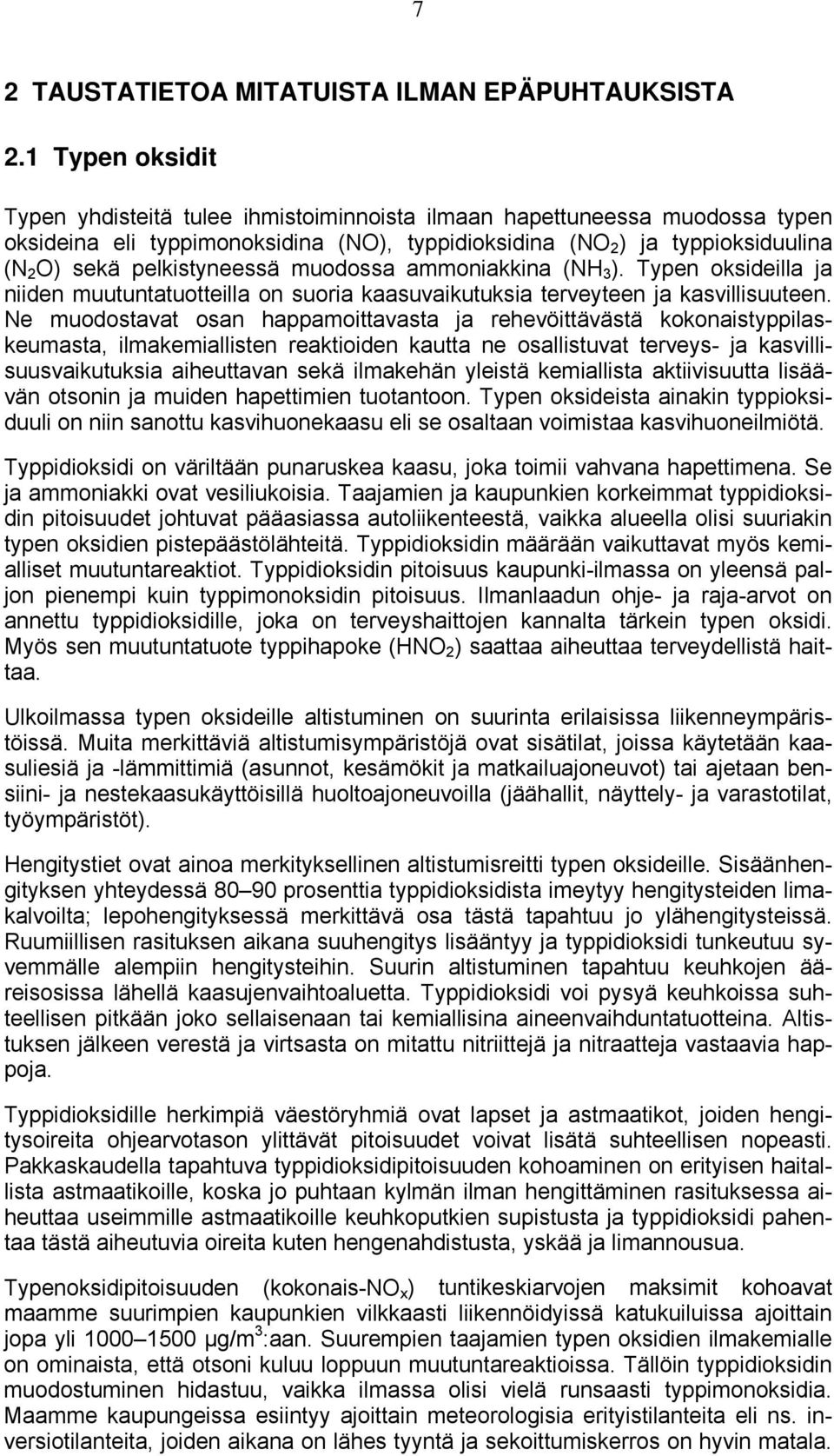

8 7 2 TAUSTATIETOA MITATUISTA ILMAN EPÄPUHTAUKSISTA 2.1 Typen oksidit Typen yhdisteitä tulee ihmistoiminnoista ilmaan hapettuneessa muodossa typen oksideina eli typpimonoksidina (NO), typpidioksidina (NO 2 ) ja typpioksiduulina (N 2 O) sekä pelkistyneessä muodossa ammoniakkina (NH 3 ). Typen oksideilla ja niiden muutuntatuotteilla on suoria kaasuvaikutuksia terveyteen ja kasvillisuuteen. Ne muodostavat osan happamoittavasta ja rehevöittävästä kokonaistyppilaskeumasta, ilmakemiallisten reaktioiden kautta ne osallistuvat terveys- ja kasvillisuusvaikutuksia aiheuttavan sekä ilmakehän yleistä kemiallista aktiivisuutta lisäävän otsonin ja muiden hapettimien tuotantoon. Typen oksideista ainakin typpioksiduuli on niin sanottu kasvihuonekaasu eli se osaltaan voimistaa kasvihuoneilmiötä. Typpidioksidi on väriltään punaruskea kaasu, joka toimii vahvana hapettimena. Se ja ammoniakki ovat vesiliukoisia. Taajamien ja kaupunkien korkeimmat typpidioksidin pitoisuudet johtuvat pääasiassa autoliikenteestä, vaikka alueella olisi suuriakin typen oksidien pistepäästölähteitä. Typpidioksidin määrään vaikuttavat myös kemialliset muutuntareaktiot. Typpidioksidin pitoisuus kaupunki-ilmassa on yleensä paljon pienempi kuin typpimonoksidin pitoisuus. Ilmanlaadun ohje- ja raja-arvot on annettu typpidioksidille, joka on terveyshaittojen kannalta tärkein typen oksidi. Myös sen muutuntatuote typpihapoke (HNO 2 ) saattaa aiheuttaa terveydellistä haittaa. Ulkoilmassa typen oksideille altistuminen on suurinta erilaisissa liikenneympäristöissä. Muita merkittäviä altistumisympäristöjä ovat sisätilat, joissa käytetään kaasuliesiä ja -lämmittimiä (asunnot, kesämökit ja matkailuajoneuvot) tai ajetaan bensiini- ja nestekaasukäyttöisillä huoltoajoneuvoilla (jäähallit, näyttely- ja varastotilat, työympäristöt). Hengitystiet ovat ainoa merkityksellinen altistumisreitti typen oksideille. Sisäänhengityksen yhteydessä 8 9 prosenttia typpidioksidista imeytyy hengitysteiden limakalvoilta; lepohengityksessä merkittävä osa tästä tapahtuu jo ylähengitysteissä. Ruumiillisen rasituksen aikana suuhengitys lisääntyy ja typpidioksidi tunkeutuu syvemmälle alempiin hengitysteihin. Suurin altistuminen tapahtuu keuhkojen ääreisosissa lähellä kaasujenvaihtoaluetta. Typpidioksidi voi pysyä keuhkoissa suhteellisen pitkään joko sellaisenaan tai kemiallisina aineenvaihduntatuotteina. Altistuksen jälkeen verestä ja virtsasta on mitattu nitriittejä ja nitraatteja vastaavia happoja. Typpidioksidille herkimpiä väestöryhmiä ovat lapset ja astmaatikot, joiden hengitysoireita ohjearvotason ylittävät pitoisuudet voivat lisätä suhteellisen nopeasti. Pakkaskaudella tapahtuva typpidioksidipitoisuuden kohoaminen on erityisen haitallista astmaatikoille, koska jo puhtaan kylmän ilman hengittäminen rasituksessa aiheuttaa useimmille astmaatikoille keuhkoputkien supistusta ja typpidioksidi pahentaa tästä aiheutuvia oireita kuten hengenahdistusta, yskää ja limannousua. Typenoksidipitoisuuden (kokonais-no x ) tuntikeskiarvojen maksimit kohoavat maamme suurimpien kaupunkien vilkkaasti liikennöidyissä katukuiluissa ajoittain jopa yli 1 15 µg/m 3 :aan. Suurempien taajamien typen oksidien ilmakemialle on ominaista, että otsoni kuluu loppuun muutuntareaktioissa. Tällöin typpidioksidin muodostuminen hidastuu, vaikka ilmassa olisi vielä runsaasti typpimonoksidia. Maamme kaupungeissa esiintyy ajoittain meteorologisia erityistilanteita eli ns. inversiotilanteita, joiden aikana on lähes tyyntä ja sekoittumiskerros on hyvin matala.

9 8 Tällöin päästöjen sekoittuminen ja laimeneminen on heikkoa ja muun muassa autoliikenteen päästöjen aiheuttamat pitoisuudet kohoavat epätavallisen korkeiksi. Typpidioksidin tuntipitoisuudet kohoavat yli raja-arvotason (2 µg/m³) suurimpien kaupunkien vilkkaasti liikennöidyillä keskusta-alueilla muutamia kertoja vuodessa, esimerkiksi vuonna 29 tällaisia tilanteita esiintyi Helsingin Mannerheimintiellä 7 kpl (Ilmanlaatuportaali, 29). Ylitystunteja saa olla vuodessa 18 kpl, ennen kuin raja-arvo katsotaan ylittyneeksi. Typpidioksidipitoisuuksien tuli alittaa raja-arvot mennessä. Ilmatieteen laitos on mitannut Suomen puhtaiden tausta-alueiden typpidioksidipitoisuuksia 198-luvun loppuvuosista lähtien. Viiden viime vuoden aikana vuosikeskiarvot ovat olleet eteläisemmillä asemilla (Utö, Virolahti, Ähtäri) noin 2 8 µg/m³ ja pohjoisemmilla asemilla (Oulanka, Sammaltunturi) noin 1 µg/m³. 2.2 Hiukkaset Hiukkaset ovat nykyisin typen oksidien ja selluntuotantopaikkakuntien haisevien rikkiyhdisteiden ohella merkittävin ilmanlaatuun vaikuttava tekijä maamme taajamissa. Hiukkaset ovat taajamissa peräisin suurelta osin liikenteen nostattamasta katupölystä eli epäsuorista päästöistä (ns. resuspensio). Hiukkaspitoisuuksia kohottavat myös suorat päästöt, jotka ovat peräisin energiantuotannon ja teollisuuden prosesseista sekä autojen pakokaasuista. Suorat hiukkaspäästöt ovat pääasiassa pieniä hiukkasia, joiden massa on varsin pieni ja lukumäärä suuri. Myös kaasumaisista yhdisteistä muodostuu ilmakehässä hiukkasia. Hiukkasiin on sitoutunut erilaisia haitallisia yhdisteitä kuten hiilivetyjä ja metalleja. Liikenteen pakokaasuhiukkaset ovat suurelta osin peräisin dieselajoneuvoista. Näiden hiukkasten haitallisuutta kuvaa se, että niiden on arvioitu sekä ulko- että kotimaisissa terveysvaikutustutkimuksissa lisäävän syöpäriskiä ihmisissä. Ulkoilman hiukkasten koko on eri tavoin yhteydessä niiden terveysvaikutuksiin. Kokonaisleijumalla tarkoitetaan pölyä, johon saattaa sisältyä kooltaan varsin suuriakin, halkaisijaltaan jopa kymmenien mikrometrien hiukkasia. Tällaisten hiukkasten korkeat pitoisuudet vaikuttavat merkittävimmin viihtyvyyteen ja aiheuttavat likaantumista varsinkin keväisin, kun hiekoitushiekasta peräisin oleva katupöly nousee ilmaan. Suurin osa kokonaisleijuman hiukkasista on niin isoja, että ne jäävät ihmisten ylähengitysteihin ja poistuvat terveillä henkilöillä melko tehokkaasti elimistöstä. Kokonaisleijumasta käytetään lyhennettä TSP, joka tulee sanoista Total Suspended Particles. Terveysvaikutuksiltaan em. haitallisempia ovat ns. hengitettävät hiukkaset ja pienhiukkaset, jotka kykenevät tunkeutumaan syvälle ihmisten hengitysteihin: hengitettävät hiukkaset alempiin hengitysteihin eli henkitorveen ja keuhkoputkiin asti ja pienhiukkaset keuhkorakkuloihin saakka. Hengitettäville hiukkasille, joiden aerodynaaminen halkaisija on alle 1 mikrometriä, on annettu kotimaiset ohje- ja rajaarvot. Suomessa tuli uuden ilmanlaatuasetuksen myötä voimaan vuosikeskiarvoa koskeva raja-arvo 25 µg/m 3 myös aerodynaamiselta halkaisijaltaan alle 2,5 mikrometrin pienhiukkasille (Vna 38/211). Hengitettävistä ja pienhiukkasista käytetään lyhenteitä PM 1 ja PM 2,5 (PM = Particulate Matter). Taajama-alueilla alle,1 mikrometrin kokoiset hiukkaset ovat pääosin mittauspaikan lähistöllä tapahtuvista polttoprosesseista peräisin olevaa materiaalia, esimerkiksi liikenteestä ja energiantuotannosta tulleita hiiliyhdisteitä. Kokoluokassa,1 1

10 9 mikrometriä hiukkaset ovat pääasiassa kaukokulkeutunutta ainesta. Nämä hiukkaset edustavat suoria hiukkaspäästöjä tai ovat syntyneet kaasu-hiukkasmuuntuman seurauksena. Halkaisijaltaan yli 1 mikrometrin kokoiset hiukkaset ovat yleensä mekaanisesti syntyneitä. Ne ovat esimerkiksi nousseet maasta ilmaan tuulen tai liikenteen nostattamana. Nämä hiukkaset koostuvat lähinnä maa-aineksesta, meriaerosoleista ja orgaanisesta materiaalista, kuten kasvien osista ja siitepölyistä sekä niiden pinnalle kiinnittyneistä hiukkasista. Isoiksi hiukkasiksi luokitellaan halkaisijaltaan yli 2,5 mikrometrin kokoiset hiukkaset. Ilmavirtausten mukana kulkeutuvia suurimpia hiukkasia kutsutaan jättiläishiukkasiksi (engl. giant particles). Kirjallisuudessa suurten ja jättiläishiukkasten välinen raja on hiukan häilyvä, mutta hiukkasia, joiden aerodynaaminen halkaisija on yli mikrometriä voitaneen kutsua jättiläishiukkasiksi. Ylärajana hiukkasille pidetään tavallisesti 1 mikrometriä. Hiukkasten kokoluokkia on havainnollistettu kuvassa 2.1. Hiukkasten kokoluokkia Pienet hiukkaset Suuret hiukkaset Jättiläishiukkaset Hiesu Hieno hiekka Karkea hiekka Sora Pilvi- ja sumupisarat Sa depisa rat Tupa ka nsav u Sementtipöly Lannoite- ja kalkkikivipöly JAUHOA Jauhot K aasumolekyylit Itiöt Siitepöly Virukset Bakteerit Hius Pisaroista kuivunut merisuola Liikenne Liikenteen ja tuulen nostattama pöly Energiantuotanto Energiantuotanto, lentotuhka,1,1, (1mm) (1cm) µm Kuva 2.1. Hiukkasten kokoluokkia. Hiukkasten koko ilmaistaan halkaisijana mikrometreissä (µm). Mikro (µ) etuliite tarkoittaa miljoonasosaa. 1 µm on siten metrin miljoonasosa eli millimetrin tuhannesosa. Palamisprosesseista peräisin olevat hiukkaset saattavat olla rikastuneita jonkun tietyn alkuaineen tai muun merkkiaineen suhteen. Esimerkiksi vanadiinia ja nikkeliä tulee ilmakehään öljynpoltosta, kaliumia orgaanisen materiaalin poltosta ja arseenia, molybdeeniä, seleeniä sekä rikkiä hiilen poltosta. Poltto- ja teollisuusprosesseista peräisin olevat hiukkaset sisältävät useita terveydelle haitallisia alkuaineita, kuten arseeni, kadmium, nikkeli ja lyijy. Näitä aineita voi myös rikastua maaperään, jolloin niitä löytyy maasta takaisin ilmaan nousseista hiukkasista. Tyypillisiä maape-

11 1 rästä tulevia alkuaineita ovat alumiini, barium, kalsium, rauta, rubidium, pii, strontium sekä titaani, jotka esiintyvät enimmäkseen isoissa hiukkasissa. Hiukkasista aiheutuvat merkittävimmät terveyshaitat lapsille, vanhuksille sekä astmaa, pitkäaikaista keuhkoputkentulehdusta ja sydäntauteja sairastaville. Hiukkaspitoisuuden kohoaminen lisää astmakohtauksia ja hengitystietulehduksia sekä heikentää keuhkojen toimintakykyä. Ulko- ja kotimaisissa terveysvaikutustutkimuksissa on lisäksi todettu, että hiukkaspitoisuuden kohotessa myös kuolleisuus ja sairaalahoitotarpeen määrä saattavat lisääntyä. Pitkäaikaisella liiallisella keuhkojen hiukkaskuormituksella voi olla yhteys keuhkosyövän syntyyn. Tähän voivat olla syynä itse hiukkasaltistuksen lisäksi useat hiukkasten sisältämät haitalliset aineet. Suomen taajamien hiukkaspitoisuudet kohoavat yleensä voimakkaasti keväällä maalis-huhtikuussa tuulen ja liikenteen nostaman katupölyn vaikutuksesta maanpinnan kuivuessa, mutta pitoisuuksien kohoamista esiintyy taajamissa usein myös syys-marras-kuussa. Pienten hiukkasten pitoisuuksien kohoamiseen vaikuttaa ajoittain merkittävästi myös ulkomailta peräisin oleva kaukokulkeuma. Suurimmat hiukkaspitoisuudet esiintyvät vilkkaasti liikennöidyissä kaupunkikeskustoissa. Maamme suurimpien kaupunkien keskusta-alueilla on mitattu useina vuosina yli 25 µg/m³:n hengitettävien hiukkasten (PM 1 ) pitoisuuden vuosikeskiarvoja. Pienempienkin kaupunkien keskusta-alueilla hengitettävien hiukkasten pitoisuuden vuosikeskiarvot voivat ylittää 2 µg/m³. Kaupunkien keskustojen ulkopuolellakin pitoisuudet ovat olleet yli 1 µg/m³ vuosikeskiarvoina (ILSE, 21). Korkeimmat mitatut hengitettävien hiukkasten vuorokausipitoisuudet ovat olleet useiden maamme kaupunkien keskustojen liikenneympäristöissä yli 15 µg/m³ ja esikaupunkialueillakin yli 5 µg/m³. Hengitettävien hiukkasten vuorokausipitoisuudelle annettua raja-arvoa (5 µg/m³, sallittu 35 ylitystä/vuosi) ei kuitenkaan ole tähän mennessä mittaustulosten mukaan ylitetty Suomessa kuin Helsingin Runeberginkadulla vuonna 23, Helsingin Mannerheimintien ja Hämeentien mittausasemilla ja Riihimäen keskustassa Hämeenkadulla vuonna 25 sekä Helsingin Mannerheimintiellä ja Töölöntullissa vuonna 26. Sen sijaan vuorokausipitoisuuden raja-arvon numeroarvo eli raja-arvoa vastaava pitoisuustaso, 5 µg/m³, ylittyy vuosittain yleisesti maamme kaupungeissa lähinnä keväisin. Suomen kuntien ilmanlaadun mittausverkkojen vuosien 28 ja 29 tuloksista tehdyssä tarkastelussa tällaisia ylityksiä voi esiintyä nykyisin vuosittain noin 3 5 (Ilmanlaatuportaali, 29). Ilmatieteen laitos on seurannut hengitettävien hiukkasten pitoisuuksia puhtailla tausta-alueilla muun muassa Virolahdella ja Pallaksella. Viime vuosina vuosikeskiarvopitoisuudet ovat olleet Virolahdella noin 1 12 µg/m³ ja Pallaksella noin 3 µg/m³.

12 11 3 ILMANLAATUMITTAUSTEN TOTEUTUS 3.1 Kajaanin ilmanlaadun tarkkailun tavoitteet Kajaanin ilmanlaadun tarkkailun tavoitteita ovat ilman epäpuhtauksille annettujen ohje- ja raja-arvojen valvonta sekä päästövähennysten ja muiden ilmansuojelutoimenpiteiden tehokkuuden ja vaikutusten selvittäminen. Tarkkailun tuloksia on mahdollista käyttää myös erilaisten ilmanlaatua parantavien toimien, kuten esimerkiksi keväisin esiintyvien pölyhaittojen torjunnan, suunnitteluun. Ilmanlaadun seurannalla saadaan tietoja myös liikenteen, rakentamisen ja maankäytön suunnitteluun. Kajaanin hengitettävien hiukkasten pitoisuusmittaukset ovat osa koko Suomen alueella tehtävää, Euroopan unionille raportoitavaa ilmanlaadun raja-arvovalvontaa. Tarkkailumittauksin saadaan reaaliaikaista tietoa kunnan ilmanlaadusta ja voidaan selvittää useimpien vuosien tulosaineistoista ilman epäpuhtauksien pitoisuuksien ajallista kehitystä. Mittaukset palvelevat myös laitosten lupamääräysten toteutumisen valvontaa. Keskeisiä ilmanlaadun tarkkailun tavoitteita ovat ilmanlaatutiedon tuottaminen viranomaisille ja yrityksille ilmansuojeluun liittyvien päätösten perusteeksi sekä kuntalaisille ja laajemmallekin yleisölle tapahtuvaa ilmanlaatutiedottamista varten. Kajaanin ilmanlaatu- ja säämittausten tulokset sekä mittaustuloksista lasketut ilmanlaatuindeksin arvot ovat olleet maaliskuun 28 lopusta ajantasaisina ja historiatietoina julkisesti nähtävillä Kajaanin kaupungin Internet-sivuilla. 3.2 Mittausasema Ilmanlaatua on mitattu vuoden 28 maaliskuun lopusta alkaen Kajaanin keskustassa Lönnrotinkadulla kaupunginteatterin vieressä sijaitsevalla mittausasemalla. Aiempi mittausasema sijaitsi typen oksidien osalta kaupungintalon sisäpihalla ja hiukkasmittaukset tehtiin kaupungintalon seinustalta Lönnrotinkadun puolelta. Tuulimittari sijaitsi kaupungintalon katolla. Ilmatieteen laitos aloitti ilmanlaatumittaukset Kajaanissa , jolloin ilmanlaatu- ja säämittaukset siirrettiin mittauskonttiin Lönnrotinkadun varteen. Mittausaseman sijainti on esitetty kuvassa 3.1. Lönnrotinkadun liikennemääräksi on arvioitu 13 8 ajoneuvoa vuorokaudessa. Mittausaseman typen oksidien ja hengitettävien hiukkasten näytteenottopisteet sijaitsivat noin 4 metrin korkeudella maanpinnasta. Samoin myös säämittausanturin korkeus oli noin 4 metriä maanpinnan tasosta. Mittauspaikan sijaintia ja ympäristöä on havainnollistettu kuvassa 3.2. Lönnrotinkadun mittausasema esiintyy nimellä Kajaanin Keskusta 3 ilmanlaatumittausten kansallisessa tietojärjestelmässä. Aiempi kaupungintalon sisäpihalla sijainnut mittausasema esiintyy ilmanlaatumittausten kansallisessa tietojärjestelmässä nimellä Kajaanin Keskusta ja kaupungintalon seinustalla sijainnut hiukkasmittausasema nimellä Kajaanin keskusta 2.

13 12 Kuva 3.1. Keskustan Lönnrotinkadun ( ) ilmanlaadun mittausaseman sijainti Kajaanissa. Kuva 3.2. Kajaanin Keskustan (Lönnrotinkatu) ilmanlaadun mittausasema kuvassa taustalla.

14 Mitatut suureet ja mittausmenetelmät Kajaanin keskustan mittausaseman jatkuvatoimisilla automaattisilla analysaattoreilla mitattiin typen oksidien (NO, NO 2 ja NO x ) ja halkaisijaltaan alle 1 µm:n suuruisten ns. hengitettävien hiukkasten (PM 1 ) pitoisuuksia. Näytteenotto tapahtui mittauskopin katolla olevista sondeista noin 4 metrin korkeudelta. Typen oksidien pitoisuusmäärityksissä käytettiin kemiluminesenssiin perustuvaa määritysmenetelmää. Hengitettävien hiukkasten pitoisuutta mitattiin beetasäteilyn absorptioon ja valon sirontaan perustuvalla menetelmällä. SHARP-mittalaitteessa syksyllä esiintyneiden ongelmien vuoksi hengitettävien hiukkasten pitoisuutta mitattiin loppuvuoden 21 ajan myös FH 62 I-R -mittalaitteella. Lisäksi havainnoitiin tuulen suuntaa ja nopeutta sekä ulkoilman lämpötilaa ja suhteellista kosteutta. Taulukko 3.1. Kajaanin ilmanlaadun mittauksissa käytetyt menetelmät ja laitteet. Mitattava komponentti Mittausmenetelmä Mittalaite Typen oksidit Kemiluminesenssi TEI 42i Hengitettävät hiukkaset Beetasäteilyn absorptio + valon sironta Beetasäteilyn absorptio Thermo Model 53 SHARP FH 62 I-R Tuulen suunta ja nopeus Vaisala WXT Lämpötila ja suht.kosteus Vaisala WXT Typen oksidit (NOx): Mittaukset tehtiin seuraavan standardin mukaisesti: EN14211:25. Ambient air quality- Standard method for the measurement of the concentration of nitrogendioxide and nitrogen Monoxide by chemilum-nescence. Hengitettävät hiukkaset (PM 1 ): Mittaukset tehtiin seuraavan standardin mukaisesti: ISO 1473:2 Ambient air Measurement of the mass of particulate matter on a filter medium - Beta-ray absorption method. Ilmanlaadun ja sääparametrien mittaustulokset kerättiin mittausasemalla minuuttiarvoina mittauksia ohjaavalle tietokoneelle, jolta ne siirrettiin edelleen minuuttiarvoina langattomasti (gprs) modeemiyhteyden kautta Ilmatieteen laitoksen palvelimelle raakadatatietokantaan ja siitä edelleen muihin tietokantoihin. Raakadatatietokannassa mittaustulokset pysyvät aina muuttumattomina, jolloin alkuperäiset arvot ovat myöhemminkin tarvittaessa saatavilla. Minuuttiarvoista määritettiin tuntikeskiarvot ja vuorokausikeskiarvot ja muut pidemmän jakson keskiarvot. Mittaustulokset korjattiin kalibrointitulosten perusteella ja laitteiden toimintahäiriöistä johtuneet virheelliset arvot poistettiin. Mittauksia seurattiin kaukovalvontana Ilmatieteen laitokselta Helsingistä. Liitekuvissa 1 8 on esitetty vuonna 21 Kajaanissa mitattujen ilman epäpuhtauksien pitoisuuksien tuntiarvot ja vuorokausikeskiarvot yksikössä µg/m³ (typen oksidit 2 C, hengitettävät hiukkaset ulkoilman lämpötilassa). Liitekuvissa 9 11 on esitetty ulkoilman lämpötilan ja suhteellisen kosteuden sekä tuulen nopeuden tuntikeskiarvot vuodelta 21.

15 Kalibrointimenetelmät, laadunvarmistus ja laitehuollot Kajaanin ilmanlaadun tarkkailun laadunvarmennuksessa kiinnitettiin huomiota kalibrointien suorittamiseen, kalibrointien jäljitettävyyteen ja laitteiden toimintaan. Typen oksidien mittalaitteen kalibroinnit tehtiin monipistekalibroinnin (4 5 pitoisuutta) avulla. Kalibrointipisteet kattoivat pitoisuusalueen 1 ppb. Mittausaineisto korjattiin matemaattisesti kalibrointitulosten perusteella. Kalibrointien yhteydessä tehtiin laitehuollot ja näytteenottolinjojen puhdistukset. Typen oksidien mittalaite kalibroitiin käyttäen typpimonoksidikaasua (NO), joka laimennettiin erillisen laimentimen avulla halutuille pitoisuustasoille. Laimentimena käytettiin kenttälaimenninta. Laimentimesta tuotettiin kalibrointipitoisuusarvot, jotka varmennettiin (kalibroitiin) ilmanlaatumittausten kansallisessa vertailulaboratoriossa Ilmatieteen laitoksella jäljitettävästi kalibroitua typen oksidien analysaattoria vastaan. Tällöin kenttälaimentimen tuottamien typpimonoksidin (NO) pitoisuuksien jäljitettävyys siirtyi laboratorion oman jäljen kautta ainemäärään (mooli). Laimennuskaasuna käytettiin suodatettua ilmaa. Kaasunormaalina käytettiin typpimonoksidia (NO), jonka pitoisuus oli varmennettu myös erikseen Ilmatieteen laitoksen ilmanlaadun kalibrointilaboratoriossa. Laboratorio on Mittatekniikan keskuksen (FINAS) akkreditoima kalibrointilaboratorio K43. Kalibrointien perusteella Kajaanin ilmanlaadun tarkkailun typen oksidien pitoisuusmittaukset on jäljitetty kansalliseen mittanormaaliin ja sitä kautta ainemäärään. Typen oksidien mittalaite kalibroitiin vuonna 21 helmikuussa, huhtikuussa, kesäkuussa ja lokakuussa. Typen oksidien näytteenottolinja tarkistettiin kalibrointien yhteydessä. Typen oksidien analysaattorin hiukkassuodattimet vaihdettiin kalibrointien yhteydessä. Analysaattori kalibroitiin ennen suodattimen vaihtoa. Suodattimen vaihdon jälkeen laitteelle syötettiin yksi kalibrointipitoisuus ja nollapitoisuus. Hiukkasmittalaitteen näytteenottosondi puhdistettiin mittausasemalla asemalla käynnin yhteydessä. Hiukkasmittalaite kalibroitiin valmistajan ohjeiden mukaisesti. Typenoksidien mittalaite toimi hyvin koko vuoden ja laatutavoite koko vuoden aineiston vähimmäismäärälle saavutettiin. Raja-arvojen ylittymisen valvontaan käytettävissä mittauksissa laatutavoite on 9 %, mikä ei kuitenkaan sisällä laitteiden säännöllisestä kalibroinnista tai normaalista kunnossapidosta aiheutuvaa tietohukkaa. Hiukkasmittalaitteissa esiintyi elo-syyskuussa laitevikoja. Mittauskatkojen välttämiseksi ja mittausten laatutavoitteen saavuttamiseksi loppuvuoden 21 ajan hengitettävien hiukkasten pitoisuutta seurattiin Kajaanissa kahdella rinnakkaisella hiukkasmittalaitteella. Tässä raportissa esitettävät hengitettävien hiukkasten pitoisuudet ovat SHARP-mittalaitteelta. SHARP-mittalaitteen toimintahäiriöiden aikana pitoisuustieto on otettu FH 62 I-R laitteelta.

16 15 4 SÄÄTIEDOT 4.1 Kajaanin tuulitiedot vuodelta 21 Kajaanin keskustan mittausaseman tuulianturi sijaitsi aiemmin kaupungintalon katolla. Ilmatieteen laitoksen aloitettua Kajaanissa ilmanlaatumittaukset myös tuulimittaus siirrettiin Lönnrotinkadun varteen. Koska uusi mittausasema sijaitsee varsin lähellä teatterin ja kaupungintalon seinustaa, on mittausasema itä-, kaakkois-ja etelätuulien osalta ko. rakennusten katveessa ja käytännössä näitä tuulia ei mittauspisteessä esiinny juuri lainkaan. Voimakkaammilla itä-, kaakkois- ja etelätuulilla rakennukset aiheuttavat lähikadun kautta kulkevia pyörrevirtauksia. Kajaanin Lönnrotinkadun mittausaseman tuulianturi sijaitsee noin 4 metrin korkeudella maanpinnasta. Kuvassa 4.1a on esitetty vuoden 21 tuuliruusu (Lönnrotinkadun mittauskopilta). Kuvassa 4.1b on esitetty koko vuoden 21 tuuliruusu läheiseltä Ilmatieteen laitoksen sääasemalta Vieremän Kaarakkalasta. Vallitsevat tuulensuunnat olivat Kajaanin alueella vuonna 21 etelä, kaakko ja lounas. Kajaanin Lönnrotinkadulla vallitsevat tuulensuunnat olivat Lönnrotinkadun suuntaisia. Tuuliruusujen keskipisteestä lähtevän janan pituus sektorin kehäviivalle vastaa ko. tuulisektorin tuulien prosentuaalista osuutta jakson tuulista. Tyynet tapaukset on kuvattu ympyrällä, jonka säteen pituus kertoo tyynien tilanteiden prosentuaalisen osuuden kaikista tuulihavainnoista. Tuuliruususta nähdään myös tuulten nopeusjakaumat tuulensuuntasektoreittain. Eri tuulennopeuksien prosentuaaliset osuudet saadaan vertaamalla sektoreiden kunkin nopeusluokan pituutta prosenttiasteikkoon. Kuva 4.1a. Tuuliruusu Kajaanissa Lönnrotinkadulla havaituista tuulista vuonna 21.

17 16 Kuva 4.1b. Tuuliruusu Vieremän Kaarakkalassa havaituista tuulista vuonna Keskilämpötilat Kajaanissa vuonna 21 Vuoden 21 keskilämpötila oli keskimääräistä alhaisempi koko maassa. Vuosi 21 oli äärimmäisyyksien säävuosi: alku- ja loppuvuodelle olivat tyypillisiä pitkät pakkasjaksot kun taas kesällä esiintyi ennätyshelteitä. Taulukossa 4.1 on vertailtu Kajaanin keskustan lämpötilan kuukausikeskiarvoja Ilmatieteen laitoksen Kajaanin lentoaseman lämpötilahavintoihin vuodelta 21 ja vertailuna pitkäaikaiskeskiarvoihin vuosilta Kajaanin keskustassa mitatut ulkoilman lämpötilan tuntikeskiarvot on esitetty liitekuvassa 9. Taulukko 4.1. Kuukauden keskilämpötilat vuonna 21 Kajaanin keskustassa ja Kajaanin lentoasemalla sekä vertailukauden pitkäaikaiskeskiarvot Kajaanin lentoasemalla (Kajaanin lentoaseman tiedot Ilmatieteen laitoksen ilmastokatsauksesta). Kuukausi Keskilämpötila, C Kajaani Keskusta 21 Kajaani lentoasema 21 Kajaani lentoasema Tammikuu -15,9-17, -11, Helmikuu -12,5-13,3-1,7 Maaliskuu -6,3-7,9-5,4 Huhtikuu 3,1 2,5,2 Toukokuu 11, 1,7 7,5 Kesäkuu 12,9 12,2 13,3 Heinäkuu 2,4 19,6 15,8 Elokuu 15, 14,4 13,1 Syyskuu 9,7 9,1 7,8 Lokakuu 3,7 3,3 2,2 Marraskuu -4,9-5,8-4, Joulukuu -14, -15,3-8,6 Koko vuosi 1,9 1, 1,7

18 Säätekijöiden vaikutus ilman epäpuhtauksien leviämiseen Ilmakehän tasapainotila määritellään lämpötilan pystyjakauman avulla vertaamalla vallitsevaa tilannetta neutraaliin tilaan, jossa lämpötila laskee ylöspäin mentäessä celsiusasteen sataa metriä kohden. Kun lämpötila laskee tätä enemmän, nimitetään tasapainoa epävakaaksi eli labiiliksi. Kun taas lämpötila laskee vähemmän kuin neutraalissa tilanteessa, tila on vakaa, stabiili. Tasapainotilaan vaikuttavat muun muassa auringon säteily, tuuli ja maanpinnan laatu. Stabiiliustilan ollessa vakaa ilmakehän sekoittuminen on vähäistä. Jos tila on epävakaa, sekoittuminen on voimakasta ja ilmaan päässeet epäpuhtaudet laimenevat nopeasti. Liikenteen päästöistä aiheutuvat maksimipitoisuudet esiintyvät yleensä stabiileissa tilanteissa. Stabiilit tilanteet ovat yleisimpiä yöllä ja talvella, ja maaseudulla niitä esiintyy useammin kuin kaupungeissa. Ns. inversiotilanteessa lämpötila nousee korkeuden kasvaessa ja ilmakehän tila on erittäin stabiili. Maanpintainversiossa lämpötilan nousu alkaa maanpinnasta ulottuen muutamia satoja metrejä ylöspäin. Maanpintaa lähellä oleva kylmempi ilma jää sitä ylempänä olevan lämpimämmän ilman alle. Sekoittuminen maanpinnalta ylöspäin on heikkoa koko inversiokerroksessa. Tällöin erityisesti liikenteen päästöt hajaantuvat hyvin huonosti. Epäpuhtaudet kerääntyvät matalaan ilmakerrokseen päästölähteiden lähelle. Inversiokerroksessa tuuli on heikkoa ja vahvan inversion yhteydessä maanpintatasolla on tyyntä. Tyynessä tilanteessa ilma ei kykene kuljettamaan päästöjä kauemmaksi lähteistä ja myös pystysuuntaiset ilman liikkeet ovat rajoitetut inversion vaikutuksesta. Sen sijaan korkeista piipuista tulevat energiantuotannon ja teollisuuden päästöt saattavat purkautua matalien maanpintainversioiden yläpuolelle, jolloin ne eivät juuri vaikuta pitoisuuksiin lähellä maanpintaa lähialueellaan. Yläinversiossa lämpötilan nousu alkaa maanpinnan yläpuolelta. Yläinversion vallitessa sekoittuminen korkeussuunnassa tiettyä rajaa ylemmäksi estyy. Matalan yläinversion tapauksessa pitoisuudet maanpinnalla saattavat olla korkeita. Jos kuitenkin yläinversion korkeus on useita satoja metrejä, sen vaikutus pitoisuuksiin lähellä maanpintaa on yleensä vähäinen kaupunkialueilla. Korkeimmat pitoisuudet esiintyvät kaupunkialueilla useimmiten stabiileissa heikkotuulisissa tilanteissa voimakkaan maanpintainversion vallitessa. Autoliikenne on haitallisin päästölähderyhmä korkeiden pitoisuuksien muodostumisen kannalta useimmissa maamme kaupungeissa. Liikenteen päästöjen osuus monien ilman epäpuhtauksien päästöistä on huomattava ja pakokaasut pääsevät suoraan ihmisten hengityskorkeudelle.

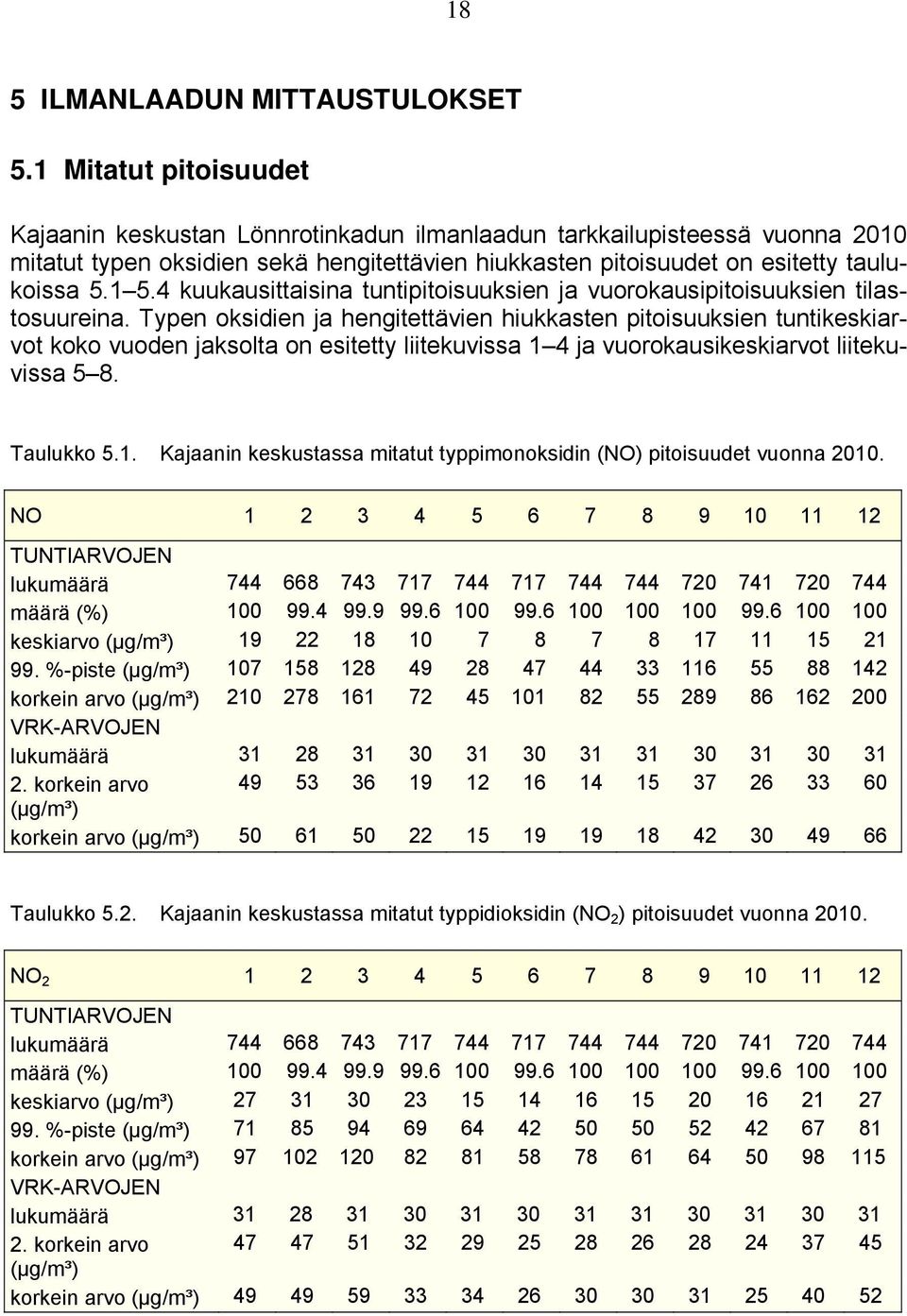

19 18 5 ILMANLAADUN MITTAUSTULOKSET 5.1 Mitatut pitoisuudet Kajaanin keskustan Lönnrotinkadun ilmanlaadun tarkkailupisteessä vuonna 21 mitatut typen oksidien sekä hengitettävien hiukkasten pitoisuudet on esitetty taulukoissa kuukausittaisina tuntipitoisuuksien ja vuorokausipitoisuuksien tilastosuureina. Typen oksidien ja hengitettävien hiukkasten pitoisuuksien tuntikeskiarvot koko vuoden jaksolta on esitetty liitekuvissa 1 4 ja vuorokausikeskiarvot liitekuvissa 5 8. Taulukko 5.1. Kajaanin keskustassa mitatut typpimonoksidin (NO) pitoisuudet vuonna 21. NO TUNTIARVOJEN lukumäärä määrä (%) keskiarvo (µg/m³) %-piste (µg/m³) korkein arvo (µg/m³) VRK-ARVOJEN lukumäärä korkein arvo (µg/m³) korkein arvo (µg/m³) Taulukko 5.2. Kajaanin keskustassa mitatut typpidioksidin (NO 2 ) pitoisuudet vuonna 21. NO TUNTIARVOJEN lukumäärä määrä (%) keskiarvo (µg/m³) %-piste (µg/m³) korkein arvo (µg/m³) VRK-ARVOJEN lukumäärä korkein arvo (µg/m³) korkein arvo (µg/m³)

20 19 Taulukko 5.3. Kajaanin keskustassa mitatut typen oksidien (NO x ) pitoisuudet vuonna 21. NO x TUNTIARVOJEN lukumäärä määrä (%) keskiarvo (µg/m³) %-piste (µg/m³) korkein arvo (µg/m³) VRK-ARVOJEN lukumäärä korkein arvo (µg/m³) korkein arvo (µg/m³) Taulukko 5.4. Kajaanin keskustassa mitatut hengitettävien hiukkasten (PM 1 ) pitoisuudet vuonna 21. PM TUNTIARVOJEN lukumäärä määrä (%) keskiarvo (µg/m³) %-piste (µg/m³) korkein arvo (µg/m³) VRK-ARVOJEN lukumäärä korkein arvo (µg/m³) korkein arvo (µg/m³) Vuosikeskiarvot olivat seuraavat: typpimonoksidi (NO) 14 µg/m³, typpidioksidi (NO 2 ) 21 µg/m³, typen oksidit (kokonais-no x typpidioksidina ilmaistuna) 42 µg/m³ ja hengitettävät hiukkaset 14 µg/m³. 5.2 Ilmanlaadun indeksi Kajaanissa mitattujen ilman epäpuhtauspitoisuuksien perusteella lasketaan ilmanlaadun indeksi, joka kuvaa vallitsevaa ilmanlaatutilannetta (hyvä, tyydyttävä, välttävä, huono, erittäin huono). Indeksin laskentaan käytetään typpidioksidin ja hengitettävien hiukkasten tuntipitoisuuksia. Tunneittaiset indeksiarvot ja mitatut tuntipitoisuudet ovat olleet vuoden 28 huhtikuusta lähtien nähtävillä Kajaanin kaupungin www-sivuilla reaaliaikaisesti ja historiatietoina. Kuvassa 5.1 on esitetty yhteenveto vuoden 21 vuorokauden maksimiindeksiarvoista. Indeksillä ilmaistuna ilmanlaatu oli hyvää 34 %, tyydyttävää 46 % ja välttävää 17 % päivistä. Ilmanlaatu oli huono kymmenenä päivänä (3 % päivistä). Erittäin huonon ilmanlaadun tunteja ei esiintynyt Kajaanissa vuonna 21. Huonon ilmanlaadun aiheuttajana olivat hengitettävien hiukkasten korkeat pitoisuudet. Ilmanlaatu oli huonoa viitenä päivänä huhtikuun päivän välillä katupölyn ta-

21 2 kia. Katupölykausi oli keväällä 21 tavallista lyhyempi kosteiden sääolosuhteiden vuoksi. Kevätpölytilanteissa talven aikana hienoksi jauhautunut hiekoitushiekka lumien sulettua pölyää ilmaan liikenteen ja tuulen aiheuttamien ilmavirtausten vaikutuksesta. Ilmanlaatu heikkeni huonoksi myös yksittäisinä päivänä helmikuussa heikkotuulisissa inversiotilanteissa sekä marraskuussa pölyämisen seurauksena ilmanlaatua heikensi kaupungintalon ikkunaremontti ja raskaiden ajoneuvojen liikennöinti mittausaseman läheisyydessä. Indeksin vuorokauden maksimiarvot Kajaanissa vuonna 21 2 ERITTÄIN HUONO 15 HUONO 1 VÄLTTÄVÄ 75 5 TYYDYTTÄVÄ HYVÄ Kuva 5.1. Vuorokauden suurimmat ilmanlaatuindeksin arvot Kajaanin keskustassa vuonna 21.

22 21 6 ILMANLAADUN MITTAUSTULOSTEN TARKASTELU 6.1 Pitoisuuksien suhde ohje- ja raja-arvoihin Ohjearvot ovat ilman epäpuhtauksien pitoisuuksia, joiden alittaminen on tavoitteena. Ohjearvoilla esitetään riittävän hyvän ilmanlaadun tavoitteet. Ohjearvot eivät ole sitovia, mutta niitä sovelletaan maankäytön ja liikenteen suunnittelussa, rakentamisen muussa ohjauksessa sekä ilman pilaantumisen vaaraa aiheuttavien toimintojen sijoittamisessa ja lupakäsittelyssä. Ohjearvojen ylittyminen on pyrittävä estämään ennakolta ja pitkällä aikavälillä alueilla, joilla ilmanlaatu on tai saattaa toistuvasti olla huonompi kuin ohjearvo edellyttäisi. Ilmanlaadun ohjearvot on määritelty valtioneuvoston päätöksessä ilmanlaadun ohjearvoista ja rikkilaskeuman tavoitearvoista (Vnp 48/1996, ks. taulukko 6.1). Raja-arvot ovat ilman epäpuhtauden pitoisuuksia, jotka on alitettava määräajassa. Kun raja-arvo on alitettu, sitä ei enää saa ylittää. Raja-arvot ovat sitovia. Rajaarvon ylittyessä on kunnan ryhdyttävä ympäristönsuojelulain mukaisiin toimiin ja laadittava ilmansuojelusuunnitelma ilmanlaadun parantamiseksi ja raja-arvon ylitysten estämiseksi. Tällaisia toimia voivat olla esimerkiksi määräykset liikenteen tai päästöjen rajoittamisesta. Ilmanlaadun raja-arvot on määritelty vuoden 211 alussa voimaan tulleessa ilmanlaatuasetuksessa (Vna 38/211, ks. taulukko 6.2). Ilmanlaadun ohje- ja raja-arvoja ei sovelleta työpaikoilla eikä tehdasalueilla, sillä työpaikka-alueilla sovelletaan omia työterveyttä ja työturvallisuutta koskevia säännöksiä. Raja-arvojen noudattamista ei myöskään arvioida liikenneväylillä eikä alueilla, jonne yleisöllä ei ole vapaata pääsyä ja joilla ei ole pysyvää asutusta. Taulukko 6.1. Ilmanlaadun ohjearvot terveyshaittojen ehkäisemiseksi (Vnp 48/1996). Epäpuhtaus Ohjearvo (2 C, 1 atm) Tilastollinen määrittely Hiilimonoksidi (CO) 2 mg/m³ Tuntiarvo 8 mg/m³ Tuntiarvojen liukuva 8 tunnin keskiarvo Typpidioksidi (NO 2 ) 15 µg/m³ Kuukauden tuntiarvojen 99. prosenttipiste 7 µg/m³ Kuukauden toiseksi suurin vuorokausiarvo Rikkidioksidi (SO 2 ) 25 µg/m³ Kuukauden tuntiarvojen 99. prosenttipiste 8 µg/m³ Kuukauden toiseksi suurin vuorokausiarvo Kokonaisleijuma (TSP) 12 µg/m³ Vuoden vuorokausiarvojen 98. prosenttipiste 5 µg/m³ Vuosikeskiarvo Hengitettävät hiukkaset (PM 1 ) 7 µg/m³ Kuukauden toiseksi suurin vuorokausiarvo Haisevien rikkiyhdisteiden kokonaismäärä (TRS) 1 µg/m³ Kuukauden toiseksi suurin vuorokausiarvo, TRS ilmoitetaan rikkinä

23 22 Taulukko 6.2. Ilmanlaadun raja-arvot terveyshaittojen ehkäisemiseksi (Vna 38/211). Aine Keskiarvon laskenta-aika Raja-arvo 1) µg/m 3 Sallittujen ylitysten määrä kalenterivuodessa (vertailujakso) Ajankohta, josta lähtien raja-arvot ovat olleet voimassa Rikkidioksidi (SO 2 ) 1 tunti tuntia Typpidioksidi (NO 2 ) 1 tunti kalenterivuosi Hengitettävät hiukkaset 24 tuntia (PM 1 ) kalenterivuosi Pienhiukkaset (PM 2,5 ) kalenterivuosi Lyijy (Pb) kalenterivuosi, Hiilimonoksidi (CO) 8 tuntia 2) Bentseeni (C 6 H 6 ) kalenterivuosi ) Kaasumaisilla yhdisteillä tulokset ilmaistaan 293 K lämpötilassa ja 11,3 kpa paineessa. Lyijyn ja hiukkasten tulokset ilmaistaan ulkoilman lämpötilassa ja paineessa. 2) Vuorokauden korkein 8 tunnin keskiarvo, joka valitaan tarkastelemalla 8 tunnin liukuvia keskiarvoja. Kukin kahdeksan tunnin jakso osoitetaan sille päivälle, jona jakso päättyy. Taulukossa 6.3 ja kuvissa on esitetty typpidioksidin ja hengitettävien hiukkasten ohjearvoon verrattavat pitoisuudet kuukausittain sekä ko. pitoisuuksien suhde ohjearvoihin Kajaanin keskustassa vuonna 21. Taulukko 6.3. Typpidioksidin (NO 2 ) ja hengitettävien hiukkasten (PM 1 ) ohjearvoihin verrattavat pitoisuudet kuukausittain sekä näiden suhde ohjearvoihin Kajaanin keskustassa vuonna 21. Kajaani %- piste (µg/m³) NO 2 tunti NO 2 vrk PM 1 vrk % ohjearvosta 2. suurin vrk (µg/m³) % ohjearvosta 2. suurin vrk (µg/m³) % ohjearvosta Tammikuu Helmikuu Maaliskuu Huhtikuu Toukokuu Kesäkuu Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu Ohjearvo

24 23 Typpidioksidin ohjearvoihin verrattavat pitoisuudet Kajaanin keskustassa vuonna 21 Prosenttia ohjearvosta tunti vrk 21 Kuva 6.1. Typpidioksidin (NO 2 ) ohjearvoon verrattavat pitoisuudet suhteessa ohjearvoon Kajaanin keskustassa vuonna 21. Typpidioksidipitoisuuden tuntiohjearvo on 15 µg/m 3 ja vuorokausiohjearvo 7 µg/m 3. Nämä ovat kuvan ohjearvotasoja = 1 % ohjearvosta. Hengitettävien hiukkasten ohjearvoon verrattavat pitoisuudet Kajaanin keskustassa vuonna 21 Prosenttia ohjearvosta vrk 21 Kuva 6.2. Hengitettävien hiukkasten (PM 1 ) vuorokausiohjearvoon verrattavat pitoisuudet suhteessa ohjearvoon Kajaanin keskustassa vuonna 21. Hengitettävien hiukkasten pitoisuuden vuorokausiohjearvo on 7 µg/m 3 = kuvan ohjearvotaso = 1 % ohjearvosta. Pitoisuudet on ilmaistu ulkoilman lämpötilassa. Typpidioksidin ja hengitettävien hiukkasten pitoisuudet alittivat ohjearvot vuonna 21. Ohjearvoihin verrannolliset typpidioksidin tuntipitoisuudet vaihtelivat välillä % ohjearvosta. Vuorokausipitoisuudet vaihtelivat % ohjearvosta. Suurimmat typpidioksidin ohjearvoon verrattavat pitoisuudet mitattiin maaliskuussa. Hengitettävien hiukkasten ohjearvoon verrattavat pitoisuudet olivat % vuorokausiohjearvosta. Ohjearvoon verrannolliset pitoisuudet olivat suurimmillaan huhtikuussa. Kajaanissa vuonna 21 mitatut typpidioksidipitoisuudet eivät ylittäneet ilmanlaatuasetuksessa annettuja voimaan astuneita raja-arvoja. Tuntiraja-arvotaso 2 µg/m³ ei ylittynyt kertaakaan, kun ylityksiä sallitaan 18 kpl kalenterivuodessa.

25 24 Yhdeksänneksitoista suurin tuntiarvo oli 92 µg/m³ eli 46 % raja-arvosta. Typpidioksidipitoisuuden vuosikeskiarvo oli 21 µg/m³ eli 53 % raja-arvosta 4 µg/m³. Hengitettävien hiukkasten pitoisuuden vuorokausiraja-arvon taso, 5 µg/m³, ylittyi 3 kertaa vuonna 21, kun sallittujen ylitysten määrä on 35 kalenterivuodessa. 36. suurin vuorokausiarvo oli 27 µg/m³ eli 54 % raja-arvosta. Vuosiraja-arvoon, 4 µg/m³, verrattava vuosikeskiarvo oli 14 µg/m³ eli 36 % raja-arvosta. Em. hengitettävien hiukkasten pitoisuuden raja-arvot astuivat voimaan Tuulen suunnan ja nopeuden vaikutus mitattuihin pitoisuuksiin Kuvassa 6.3 on havainnollistettu tuulen suunnan ja nopeuden vaikutusta Kajaanin typen oksidien ja hengitettävien hiukkasten pitoisuuksiin ns. saasteruusujen avulla. Saasteruusu kuvaa tuntipitoisuuksien arvoja eri tuulensuunnilla. Saasteruusun keskipisteestä lähtevän janan pituus sektorin kehäviivalle vastaa epäpuhtauden tuntipitoisuuksien arvoa ko. tuulisektorissa. Tyynellä säällä havaittujen tuntipitoisuuksien arvo on esitetty ympyrällä, jonka säteen pituus kuvaa pitoisuuden arvoa. Typen oksidien pitoisuuksiin vaikuttavat sekä kiinteiden pistelähteiden päästöt että liikenteen päästöt. Liikenneväylien läheisyydessä liikenteen päästöt hallitsevat, sillä pistelähteiden päästöt tulevat ulkoilmaan yleensä korkeista piipuista ja ehtivät sekoittua ja laimentua ennen maanpintatasoa. Liikenteen päästöt tapahtuvat maanpinnan läheisyydestä ja usein myös niiden sekoittumis- ja laimenemisympäristö on katuja reunustavien rakennusten vuoksi rajoitettu. Tällaisissa olosuhteissa liikenteestä aiheutuvien epäpuhtauksien pitoisuudet nousevat korkeiksi tyynen tai heikkotuulisen sään aikana ja erityisesti ns. inversiotilanteissa ilmakehän pystysuuntaisen lämpötilajakauman estäessä tai rajoittaessa epäpuhtauksien laimenemista myös pystysuunnassa. Typen oksidien tuntipitoisuuksien keskiarvot olivat Kajaanissa vuonna 21 suurimmillaan tyynellä säällä. Pakokaasujen typenoksidipäästöt ovat pääasiassa typpimonoksidia (NO), joka hapettuu muun muassa otsonin vaikutuksesta typpidioksidiksi (NO 2 ). Typpimonoksidipitoisuudet kuvastavat siten paremmin mittauspisteen lähialueen liikenteestä aiheutuvaa kuormitusta. Typpidioksidipitoisuuksiin vaikuttavat myös kauempana sijaitsevat lähteet. Johtuen Lönnrotinkadun mittauspisteen sijainnista kaupungintalon ja teatterin katveessa, jäi itä-, kaakkois- ja etelätuulien osuus hyvin pieneksi suhteessa muihin ilmansuuntiin, vain muutamaan kymmeneen havaintoon, joten pitoisuuskeskiarvoja ko. tuulensuunnissa ei voida pitää vertailukelpoisena muilla tuulensuunnilla esiintyneisiin pitoisuuskeskiarvoihin nähden. Hengitettävien hiukkasten pitoisuuksissa on yksittäisten päästölähteiden vaikutusta yleensä vaikeampi erottaa kuin typen oksideilla. Vuodenaika, liikenne, kaukokulkeuma, pölyäminen ja meteorologiset tekijät vaikuttavat pitoisuuksiin voimakkaasti. Hengitettävien hiukkasten pitoisuuskeskiarvot olivat Kajaanissa vuonna 21 suurimmillaan tyynellä säällä (ks. kuva 6.3).

26 25 Typpimonoksidi (NO) Typen oksidit (kokonais-no x ) Typpidioksidi (NO 2 ) Hengitettävät hiukkaset (PM 1 ) Kuva 6.3. Typpimonoksidin, typpidioksidin, typen oksidien ja hengitettävien hiukkasten tuntipitoisuuksien keskiarvot eri tuulensuunnilla ja tyynellä säällä Kajaanin Lönnrotinkadulla vuonna Pitoisuuksien ajallinen vaihtelu Kuvassa 6.4 on tarkasteltu typpimonoksidin, typpidioksidin ja typen oksidien kokonaismäärän sekä hengitettävien hiukkasten tuntipitoisuuksien keskimääräistä vaihtelua Kajaanin keskustassa kellonajan mukaan erikseen arkipäivisin (maanantaiperjantai) ja viikonloppuisin (lauantai-sunnuntai). Typen oksidien tuntipitoisuuksien vuoden 21 vuorokausivaihtelussa havaitaan selvästi liikenteen päästöjen vaikutus. Arkipäivisin pitoisuudet olivat pienimmillään aamuyön tunteina, esimerkiksi typpidioksidipitoisuus oli noin 1 μg/m 3. Pitoisuudet kasvoivat nopeasti siten, että pitoisuushuippu saavutettiin liikenteen aamuruuhkan aikaan. Arkipäivien aamu- ja iltapäiväruuhkien aikaan typpidioksidipitoisuudet kohoavat keskimäärin yli 3 μg/m 3. Viikonloppuisin typen oksidien pitoisuudet ovat aamuyön tunteja lukuun ottamatta arkipäivisin havaittuja matalampia ja aamun pitoisuushuippu puuttuu. Hengitettävien hiukkasten tuntipitoisuudet vaihtelivat jonkin verran typen oksidien pitoisuuksista poikkeavasti. Arkisin hiukkaspitoisuudet olivat korkeimmillaan vasta

27 26 illalla noin klo 2., jolloin keskimääräinen hiukkaspitoisuus oli noin 18 μg/m 3. Viikonloppuisin pitoisuudet olivat arkipäivien tasoa alempia, paitsi aamuyöllä jopa hieman arkipäivien arvoja korkeampia. Hiukkaspitoisuuden vuorokaudenaikaisvaihtelu poikkeaa taajamien liikenneympäristöissä yleensä jonkin verran kaasumaisten yhdisteiden, kuten typen oksidien, pitoisuusvaihtelusta. Hiukkaspitoisuuksiin vaikuttavat pakokaasuissa olevien hiukkasten lisäksi tuulen ja liikenteen maanpinnasta ilmaan nostattamat suuret ja pienet hiukkaset, joiden määrää säätelevät muun muassa liikenteen vilkkaus ja nopeus, tuulen nopeus, maan- ja kadunpinnan kosteus ja sateisuus. Viikonpäivittäin tarkasteltuna typen oksidien ja hengitettävien hiukkasten keskimääräinen pitoisuustaso vaihteli niin, että lauantaisin ja sunnuntaisin pitoisuudet olivat jonkin verran matalampia kuin arkipäivisin (ks. kuva 6.5). 4 3 MA - PE LA - SU NO 4 3 MA - PE LA - SU NO 2 µg/m³ 2 µg/m³ KLO KLO 8 6 MA - PE LA - SU NO x 3 2 MA - PE LA - SU PM 1 µg/m³ 4 2 µg/m³ KLO KLO Kuva 6.4. Typpimonoksidin (NO), typpidioksidin (NO 2 ), typen oksidien kokonaismäärän (NO x ) ja hengitettävien hiukkasten (PM 1 ) tuntipitoisuuksien keskiarvot kellonajan mukaan arkipäivisin (ma - pe) ja viikonloppuisin (la - su) Kajaanin keskustassa vuonna 21.

28 27 3 NO 3 NO µg/m³ 1 µg/m³ 1 MA TI KE TO PE LA SU MA TI KE TO PE LA SU 6 NO x 3 PM 1 µg/m³ 4 2 µg/m³ 2 1 MA TI KE TO PE LA SU MA TI KE TO PE LA SU Kuva 6.5. Typpimonoksidin (NO), typpidioksidin (NO 2 ), typen oksidien kokonaismäärän (NO x ) ja hengitettävien hiukkasten (PM 1 ) vuorokausipitoisuuksien keskiarvot viikonpäivän mukaan Kajaanissa vuonna Pitoisuuksien vertailua Typpidioksidi Typpidioksidin pitoisuuksia mitataan Suomessa yli 5 mittausasemalla. Typpidioksidin mittausasemista noin puolet sijaitsee liikenneympäristöissä. Kuvissa 6.6 ja 6.7 on esitetty typpidioksidipitoisuuden kuukausikeskiarvot ja vuorokausiohjearvoon verrannolliset pitoisuudet vuodelta 21 Kajaanin keskustassa, Oulun keskustassa ja Oulun Pyykösjärvellä (Oulun kaupunki, 211) sekä Ilmatieteen laitoksen Sammaltunturin tausta-asemalla (Ilmatieteen laitos, 211). Asemista Kajaanin ja Oulun Keskustan mittausasemat ovat tyypiltään liikenneasemia. Oulun Pyykösjärven mittausasema edustaa ns. esikaupunkitaustaa ja Sammaltunturi puhdasta maaseututausta-aluetta. Kajaanissa mitattujen typen oksidien pitoisuuksien ja hiukkaspitoisuuksien vertailuarvoina seuraavassa käytetyt Sammaltunturin mittausasemalta saadut pitoisuudet ovat tämän raportin laadinta-ajankohtana vielä tarkistamattomia. Kajaanin keskustan typpidioksidipitoisuudet olivat kuukausikeskiarvoina matalampia kuin Oulun keskustassa, mutta korkeampia kuin Oulun Pyykösjärven asemalla. Vuodensisäinen vaihtelu oli kaikilla kolmella asemalla hyvin samansuuntaista. Korkeimmillaan typpidioksidipitoisuudet olivat talvikuukausina. Typpidioksidin vuorokausiohjearvoon verrannolliset pitoisuudet olivat Kajaanin keskustassa pääosin pienempiä kuin Oulun keskustassa ja pääosin suurempia kuin Oulun Pyykösjärvellä. Muutamina talvikuukausina Pyykösjärvellä ohjearvoon verrannolliset typpidioksidipitoisuudet olivat Kajaanin pitoisuuksia suurempia. Typpidioksidipitoisuuden vuorokausiohjearvo ylittyi Oulun keskustassa tammi- ja maaliskuussa ja Pyykösjärvellä tammikuussa. Oulussa esiintyi tammikuussa 21 vahva inversiojakso, joka heikensi ilmanlaatua voimakkaasti. Kajaanissa vuorokausiohjearvotaso alittui kaikkina kuukausina.
