1 Polttomoottorikäyttöinen kiskoporakone Malli RHINO RD074Q Käyttö- ja huolto-ohjekirja MYYNTI - VARAOSAT Ratanaula Oy Lehmustie 3 B Riihimäki Puh: mika@mankinen.fi Rotabroach, Imperial Works, Sheffield Road, Tinsley, Sheffield, S9 2YL, Englanti Puh: Fax: info@rotabroach.co.uk Web: (issue 1 march 2008)

2 SISÄLLYSLUETTELO Sivu 1) Tekninen erittely 2 2) Turvaohjeet 3 3) Leikkuuneste 4 4) Leikkuunestepullo 4 5) Tankkaus 5 6) Moottorin käyttöohjeet 6-7 7) Porakoneen käyttöohjeet 8 8) Poranterät 9 9) Yleinen huolto ) Räjäytyskuva - kara ) Räjäytyskuva - kulmavaihde ) Räjäytyskuva - karan syöttö ) Räjäytyskuva - runkolevyt ) Räjäytyskuva - kiskokiinnitin Porakoneen mukana toimitettavat osat RD4088 Kuusiokolo T-avain, 4 mm RY2001 Leikkuunestepullo RD40038 Kuusiokoloavain, 8 mm RD4774 Torx-avain 1

3 1) Tekninen erittely Maksimi pora koko 36 mm. Kara 19,05 mm. ( ¾ ) Moottori Moottorin nopeus Honda GXV57 Ilman kuormaa / moottori 5000 rpm Iskutilavuus 57,3 cm 3 Ilman kuormaa / kara 666 rpm Vääntö 3, rpm Polttoainetankki 0,3 l. Puristussuhde 8,0:1 Mitat Pituus 540 mm Leveys 420 mm Korkeus 420 mm Netto paino 18,5 kg Tärinä max. syöttökahva 3,8 m/s 2 ( ISO 5349 ) Arvioitu altistuminen tärinälle, kun päivittäin porataan kahdella kiskolla. (24 reikää, 1 min. / reikä) Keskimääräinen melu poratessa. 0,85 m/s 2 A(8) 81 db (A) Kuulosuojaimia on käytettävä 3 m:n säteellä koneesta poratessa. Kaikki muutokset koneeseen lopettavat tehdastakuun. 2

4 2) Turvaohjeet Lue ohjeet huolellisesti ennen koneen käyttöä Käytä aina hyväksyttyjä suojalaseja ja kuulosuojaimia kun käytät porakonetta. Sammuta moottori, kun vaihdat poranteriä, huollat konetta tai kun poistat lastuja. Varmista aina, että poranterät on kiinnitetty molemmilla kiinnitys ruuveilla. Huolehdi, ettei mitään vaatteita, esineitä ym. voi tarttua koneen karaan kiinni porauksen aikana. Jos poran terä jää kiinni kiskoon, sammuta moottori välittömästi. Älä yritä irrottaa terää käynnistämällä ja sammuttamalla moottoria. Jos kone vahingossa putoaa, tarkista laite huolellisesti mahdollisten vaurioiden varalta. Tarkista myös, että se toimii moitteettomasti ennen työskentelyn aloittamista. Tarkista säännöllisesti koneen kunto ja että mutterit ja ruuvit eivät ole päässeet löystymään. Ennen tankkausta, lue ohjeet kohdasta 5. Tutustu työturvallisuusmääräyksiin ennen koneen käyttöä. Älä jätä konetta makaamaan kyljelleen. Porakoneen nelitahtimoottorin yli 20º kallistus saa moottoriöljyt valumaan pois. Jos kumminkin niin tapahtuu, pidä konetta pystyssä ½ tuntia ja tarkista moottoriöljyn taso. mittatikusta. Lisää öljyä, jos tarpeellista. 3

5 3) Rotabroach leikkuuneste Rotabroach leikkuuneste on erityisesti kehitetty tehostamaan terän suorituskykyä, pidentämään sen käyttöikää ja työstettävän reiän pinnan laadun parantamiseen. Leikkuunesteitä on saatavana seuraavina kokoina: - 1 l. RD208-5 l. RD l. RD220 4) Leikkuunestepullo Pullo + letkut liittimineen RY2001 4

6 5) Tankkaus Varoitus Bensiini on erittäin herkästi syttyvää. Ole erityisen varovainen, kun käsittelet polttoainetta. Älä tupakoi tai käsittele sitä missään, missä se voisi syttyä. Varmistu, että polttoainetta ei pääse läikkymään kuuman moottorin päälle. Tankkausohjeet Älä tankkaa konetta sisätiloissa Vältä polttoaineen suoraa kontaktia iholle. Älä hengitä polttoaineesta muodostuvia höyryjä. Sammuta moottori ja anna sen jäähtyä kunnolla ennen tankkausta. Ennen tankkausta, puhdista polttoainetankin korkki ja sen ympärystä, ettei tankkiin pääse roskia ym. likaa. Polttoainetankkiin saattaa syntyä painetta. Avaa aina tankin korkki varovaisesti. Älä koskaan avaa korkkia moottorin käydessä. Polttoaine Käytä aina lyijytöntä 95 okt. bensaa. Sopimaton polttoaine saattaa vaurioittaa moottoria, tiivisteitä, polttoaineletkuja tai tankkia. 5

7 6) Moottorin käyttöohjeet Käynnistys * Katso turvaohjeet sivulta 2. * Tarkista, että moottoriöljyn taso on oikea. * Tarkista, että porakone on kiinnitetty kiskoon tiukasti ja oikein. * Tarkista, että on/off kytkin (RD4748) on asetettu kohtaan 1. * Avaa polttoainetankin venttiili. * Jos moottori on kylmä, aseta ryyppy kuvan osoittamaan asentoon. 6

8 6) Moottorin käyttöohjeet * Käännä polttoainehana vaakatasoon. * Työnnä terän syöttökahva eteen. * Vedä käynnistyskahvasta nopein toistuvin liikkein, kunnes moottori käy. Älä päästä vetonarua palautumaan vapaasti. Se rasittaa palautusjousta. Muista, että uuden koneen kaasuttaja on kuiva ja vaatii useita vetoja käynnistyäkseen. * Kun moottori on lämmennyt, käännä ryyppy takaisin. * Kierrokset nousevat automaattisesti kahvasta vedettäessä ja terä lähestyy kiskoa. 7

9 7) Porakoneen käyttöohjeet Puhdista poranterän sisäosa huolellisesti lastuista. Lastut rajoittavat terän poraussyvyyttä. Paineista leikkuunestepullo pumppaamalla kahvasta, kunnes venttiilin tappi tulee näkyviin. Pumppaa sen jälkeen vielä 5-10 kertaan. Liitä pullon letku koneen liittimeen ja avaa hana. Leikkuuneste ohjautuu terän leikkuureunaan keskiötappia pitkin. Ennen työskentelyä tarkista että, leikkuunestettä tulee riitävä määrä painamalla terää kevyesti kiskoa vasten. Tarvittaessa säädä virtausta venttiilistä (RD4217) Terän lähestyessä kiskoa automaattikaasu nostaa moottorin kierrokset maksimiin, ennen kuin terä koskettaa kiskoa. Kun terä on läpäissyt kiskon vedä terä välittömästi takaisin. Tämä palauttaa moottorin tyhjäkäynnille. Älä anna moottorin käydä täysillä kierroksilla ilman rasitusta. Kun aloitat työskentelyn, paina terä aluksi kevyesti kiskoa vasten. Lisää sitten syöttöä. Jos moottorin kierrokset laskevat on syöttöä silloin liikaa. Liika syöttö rasittaa moottoria, itse porakonetta ja teriä. Se ei vaikuta porausnopeuteen. Terien hajoamiset johtuvat yleensä porakoneen väärästä kiinnityksestä kiskoon. 8

10 8) Rotabroach poranterät Kaikki terät on 3/4 -karalla (Weldon kara n. 19 mm) Sammuta aina porakone, kun vaihdat teriä Ota oikean kokoinen poranterä ja siihen sopiva keskiötappi. Aseta terä karaan kiinnityspinnat ruuvien kohdalle. Kiristä kiinnitysruuvit huolellisesti. Muista, että ruuveja ei tarvitse kiristää kovin kireälle. Ne saattavat kiristyvät vielä poratessa. Siksi olisi hyvä irrottaa terä aina työskentelyn jälkeen. Tuomme maahan ja varastoimme yleisimpiä kiskotöissä tarvittavia kokoja Rotabroachin valikoimista. Rotabroach SRCV-pikateräs ja SCRWC-kovapalaterät koot Ø mm. Poraussyvyydet 25mm ja 50 mm. 9

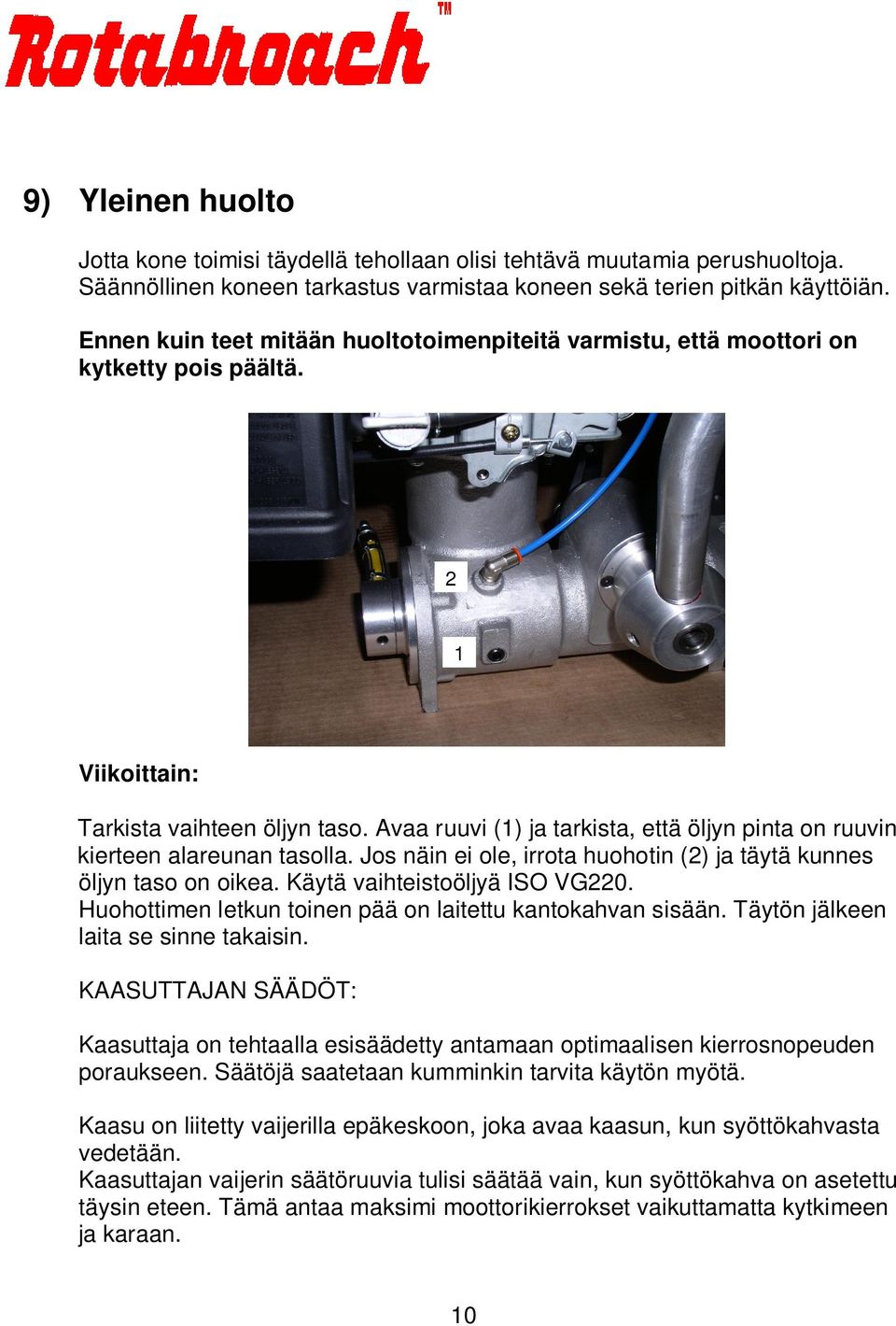

11 9) Yleinen huolto Jotta kone toimisi täydellä tehollaan olisi tehtävä muutamia perushuoltoja. Säännöllinen koneen tarkastus varmistaa koneen sekä terien pitkän käyttöiän. Ennen kuin teet mitään huoltotoimenpiteitä varmistu, että moottori on kytketty pois päältä. 2 1 Viikoittain: Tarkista vaihteen öljyn taso. Avaa ruuvi (1) ja tarkista, että öljyn pinta on ruuvin kierteen alareunan tasolla. Jos näin ei ole, irrota huohotin (2) ja täytä kunnes öljyn taso on oikea. Käytä vaihteistoöljyä ISO VG220. Huohottimen letkun toinen pää on laitettu kantokahvan sisään. Täytön jälkeen laita se sinne takaisin. KAASUTTAJAN SÄÄDÖT: Kaasuttaja on tehtaalla esisäädetty antamaan optimaalisen kierrosnopeuden poraukseen. Säätöjä saatetaan kumminkin tarvita käytön myötä. Kaasu on liitetty vaijerilla epäkeskoon, joka avaa kaasun, kun syöttökahvasta vedetään. Kaasuttajan vaijerin säätöruuvia tulisi säätää vain, kun syöttökahva on asetettu täysin eteen. Tämä antaa maksimi moottorikierrokset vaikuttamatta kytkimeen ja karaan. 10

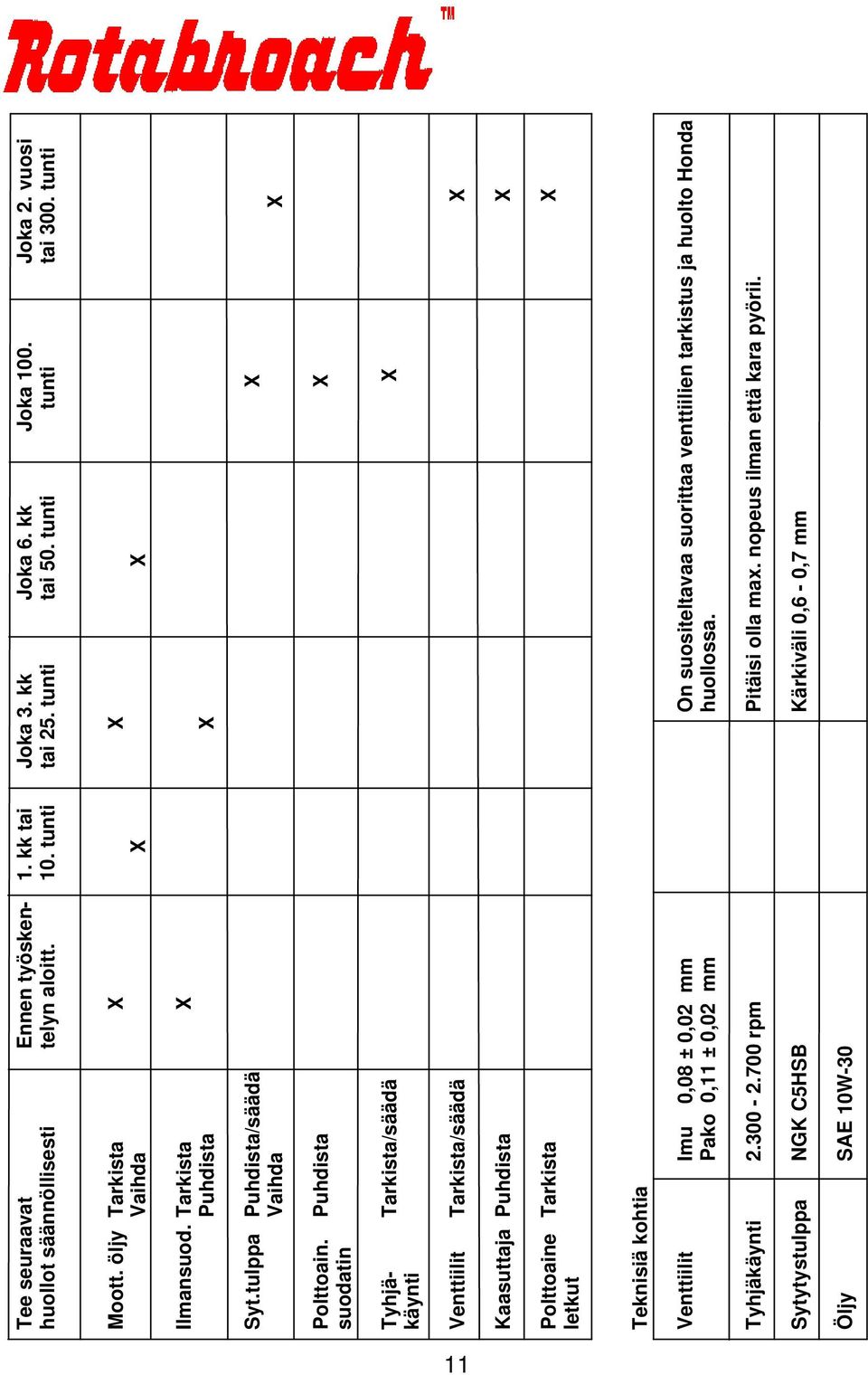

12 Tee seuraavat Ennen työsken- 1. kk tai Joka 3. kk Joka 6. kk Joka 100. Joka 2. vuosi huollot säännöllisesti telyn aloitt. 10. tunti tai 25. tunti tai 50. tunti tunti tai 300. tunti Moott. öljy Tarkista X X Vaihda X X Ilmansuod. Tarkista X Puhdista X Syt.tulppa Puhdista/säädä X Vaihda X Polttoain. Puhdista X suodatin Tyhjä- Tarkista/säädä X käynti Venttiilit Tarkista/säädä X Kaasuttaja Puhdista X Polttoaine Tarkista X letkut Teknisiä kohtia Venttiilit Imu 0,08 ± 0,02 mm On suositeltavaa suorittaa venttiilien tarkistus ja huolto Honda Pako 0,11 ± 0,02 mm huollossa. Tyhjäkäynti rpm Pitäisi olla max. nopeus ilman että kara pyörii. Sytytystulppa NGK C5HSB Kärkiväli 0,6-0,7 mm Öljy SAE 10W-30 11

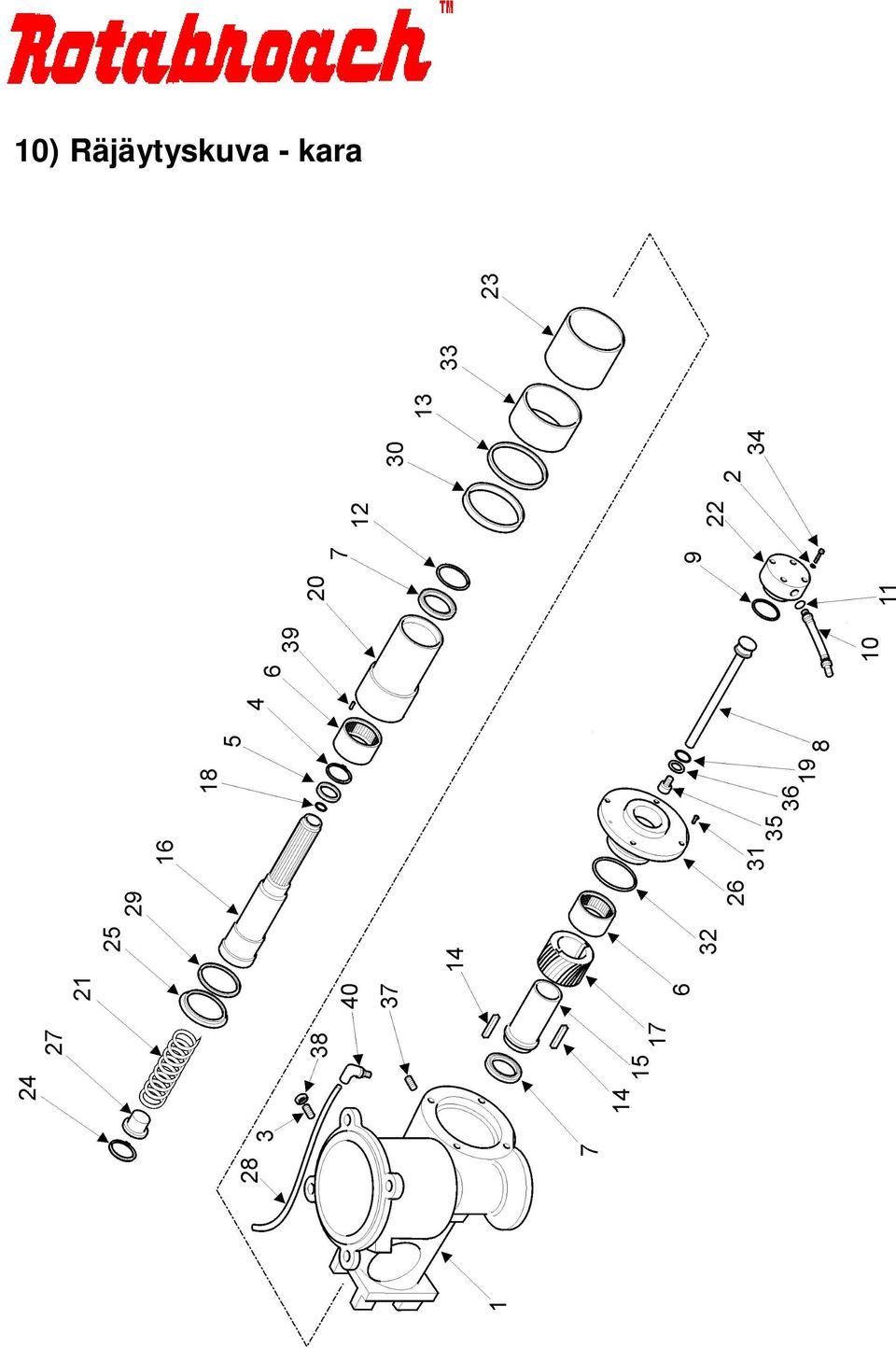

13 10) Räjäytyskuva - kara 12

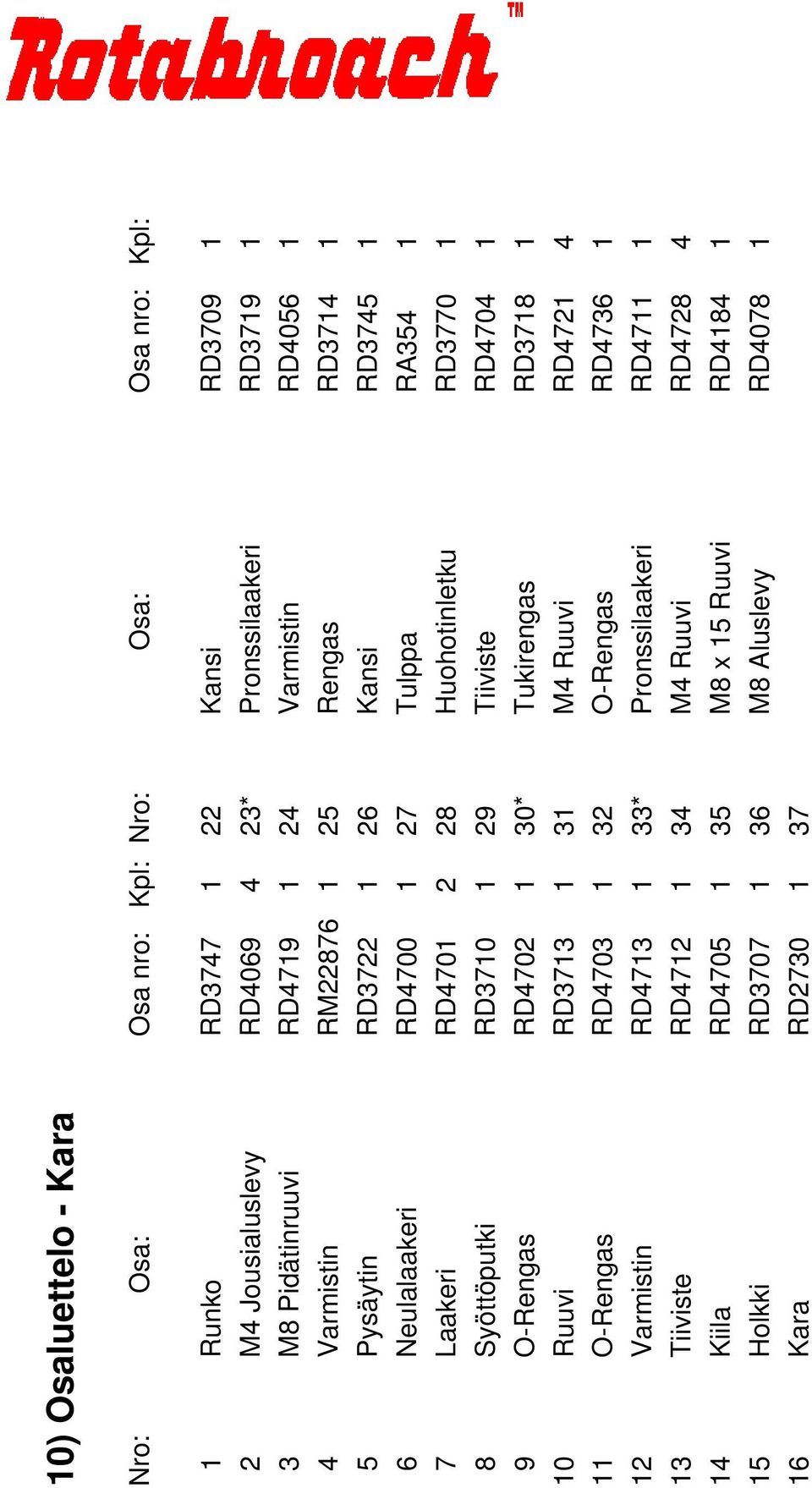

14 10) Osaluettelo - Kara Nro: Osa: Osa nro: Kpl: Nro: Osa: Osa nro: Kpl: 1 Runko RD Kansi RD M4 Jousialuslevy RD * Pronssilaakeri RD M8 Pidätinruuvi RD Varmistin RD Varmistin RM Rengas RD Pysäytin RD Kansi RD Neulalaakeri RD Tulppa RA Laakeri RD Huohotinletku RD Syöttöputki RD Tiiviste RD O-Rengas RD * Tukirengas RD Ruuvi RD M4 Ruuvi RD O-Rengas RD O-Rengas RD Varmistin RD * Pronssilaakeri RD Tiiviste RD M4 Ruuvi RD Kiila RD M8 x 15 Ruuvi RD Holkki RD M8 Aluslevy RD Kara RD BSPT Tulppa RD Vaihde RD M8 Mutteri RD O-Rengas RD Tappi RD O-Rengas RD BSP Kulma RD Ohjain RD Letkuliitin RD Jousi RA355 1 * Toimitetaan sarjana RD

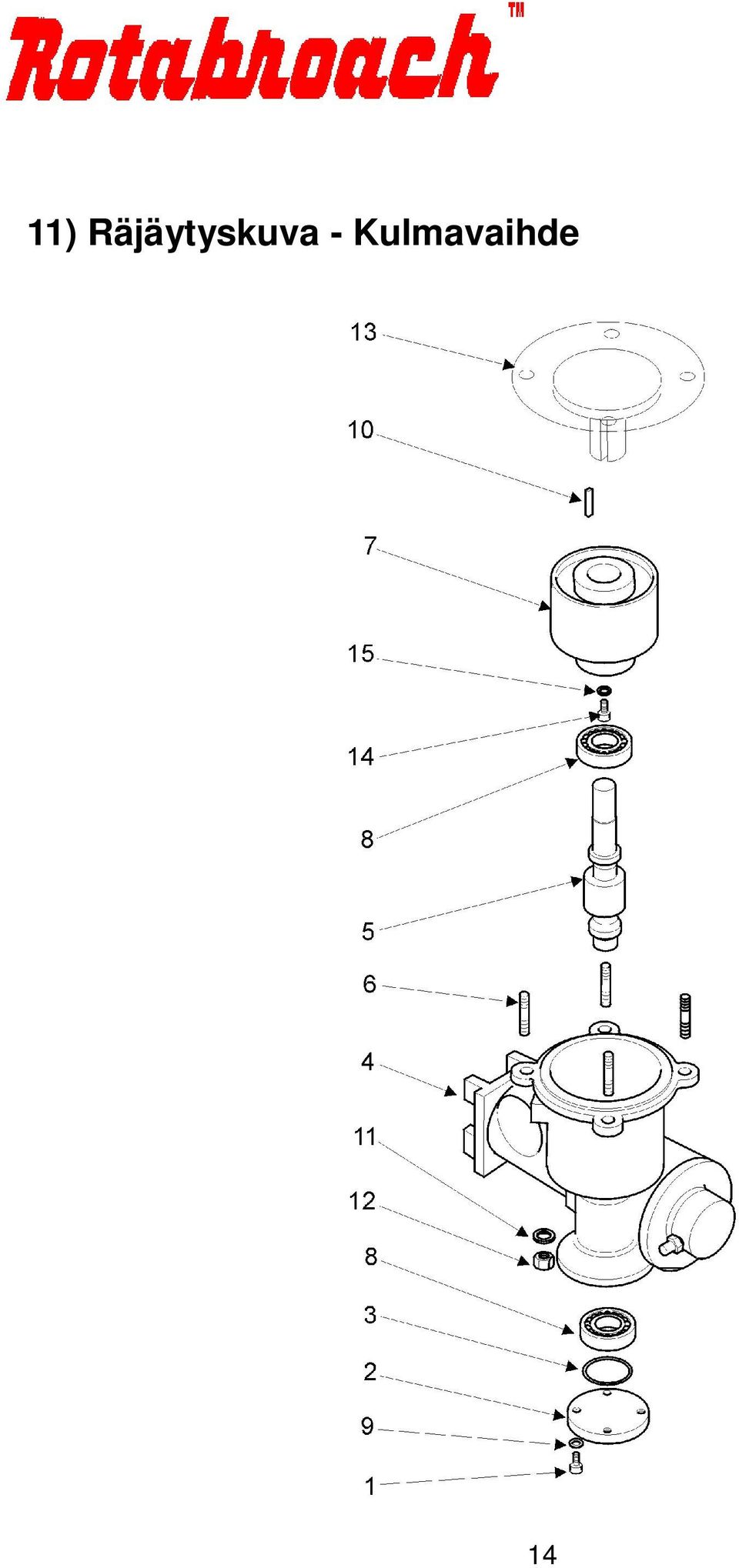

15 11) Räjäytyskuva - Kulmavaihde 14

16 11) Osaluettelo - Kulmavaihde Nro: Osa: Osa nro: Kpl: Nro: Osa Osa nro Kpl 1 M4 Ruuvi RD M4 Aluslevy RD Suoja RD Kiila RD O-Rengas RD M6 Aluslevy RD Runko RD M6 Nylock RD Vaihde RD Honda moottori RD M6 Pinnapultti RD M6 Ruuvi RD Kytkin RD M6 Aluslevy RD Laakeri RD

17 12) Räjäytyskuva Karan syöttö 11 16

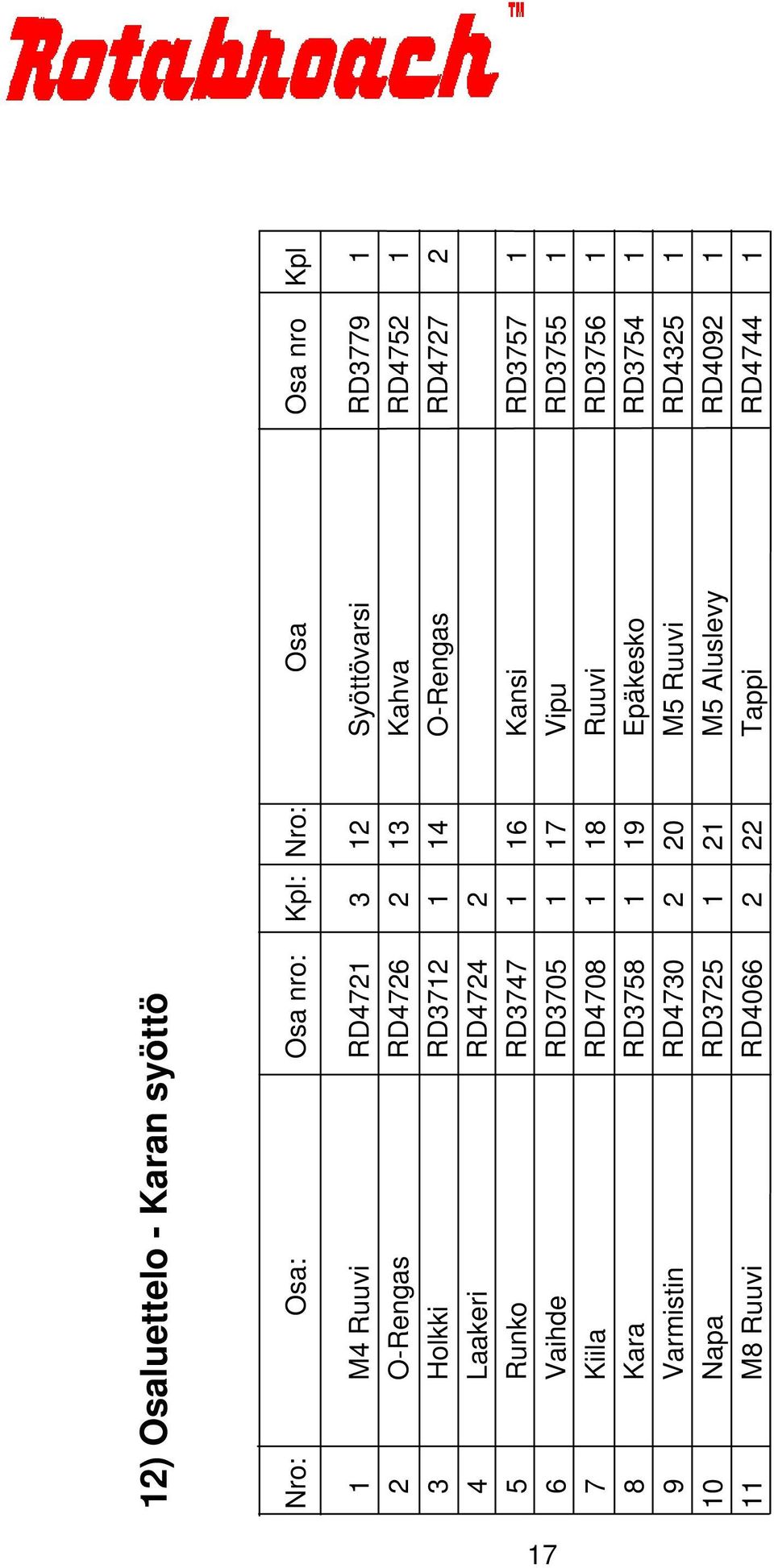

18 12) Osaluettelo - Karan syöttö Nro: Osa: Osa nro: Kpl: Nro: Osa Osa nro Kpl 1 M4 Ruuvi RD Syöttövarsi RD O-Rengas RD Kahva RD Holkki RD O-Rengas RD Laakeri RD Runko RD Kansi RD Vaihde RD Vipu RD Kiila RD Ruuvi RD Kara RD Epäkesko RD Varmistin RD M5 Ruuvi RD Napa RD M5 Aluslevy RD M8 Ruuvi RD Tappi RD

19 13) Räjäytyskuva - Runkolevyt 18

20 12) Osaluettelo - Runkolevyt Nro: Osa: Osa nro: Kpl: Nro: Osa: Osa nro: Kpl 1 M6 Ruuvi RD Pohjalevy RD Tappi RD Runkolevy Oikea RD Runkolevy Vasen RD

21 14) Osaluettelo - Kiskokiinnitin RY4006I Nro: Osa: Osa nro: Kpl: 1 Nuppi RY Varsi RY Hattu RY Tappi RY Kaulus RY Ruuvi RY Aluslevy RY Pusla RY Tappi RY Pyörä RY Holkki RY Varsi RY Pusla RY Ruuvi RD Niitti RY Levy RY Tappi RY Rasvanippa RY Tappi RY Runko RY Lukitus ruuvi RD
