Myymälävalaistus. Uutuudet ja ratkaisut

Transkriptio

1 Myymälävalaistus Uutuudet ja ratkaisut

2 Myymälävalaistus Myymälävalaistuksen toteutus 4 Valaisimet EFix Projector Micro ja Compact 7 EFix Wall 10 EFix Gridlight 11 ArcTone 13 UnicOne 17 Fiorenza 20 Magneos 23 Fugato 26 Spot LED 3 30 LuxSpace 32 ewprofile Powercore 35 ew Cove Powercore 36 ew Downlight Powercore 37 Lamput 38 Konseptit AmbiScene 42 Tuoretuotteiden valaistus 46 Tax Free -myymälä, Helsinki Vantaan lentoasema

3 EFix EFix Wall EFix Gridlight ArcTone UnicOne s. 7 s. 10 s. 11 s. 13 s. 17 Fiorenza Magneos Fugato Spot LED 3 LuxSpace s. 20 s. 23 s. 26 s. 30 s. 32 ew Profile Powercore ew Cove Powercore s. 35 s. 36 s. 37 ew Downlight Powercore Myymälävalaistus 3

4 Onnistunut valaistus houkuttelee ostamaan Vähittäiskaupan kilpailu kiristyy entisestään ja imagon merkitys myymälöiden kilpailu tekijänä korostuu. Laadukas valaistus luo miellyttävän myymäläympäristön, jossa asia kas viihtyy. Myymälän kokonaisympäristön luoma vaikutelma ratkaisee, kun asiakas muodostaa käsityksensä liikkeestä. Siksi oikean valaistuksen valitseminen on tärkeää. Valaistus osana myymäläkonseptia Myymälän sisustuksen tarkoitus on luoda mahdollisimman houkutteleva ilmapiiri. Ympäristön tulisi viestiä tuotteiden luonteesta ja laadusta. Näin ollen koko myymäläkonsepti tulee suunnitella huolellisesti sisustuksesta tuotteiden esillepanoon. Valaistus vaikuttaa siihen, millaisena asiakas ostotilanteen kokee. Valaistuksella voidaan kertoa liikkeen luonteesta, esitellä tuotteita houkuttelevalla tavalla ja auttaa asiakkaita löytämään oikeat tuotteet. Valaistuksella myös ohjataan asiakkaan liikkumista myymälässä ja luodaan viihtyisä ja turvallinen ostoilmapiiri asiakkaalle. Valaistus kokonaisuudessaan yleisvalaistus sekä korostusvalaistus on työväline, jonka avulla liikkeeseen voidaan luoda juuri haluttu ilmapiiri. Valaistusratkaisu myymälän mukaan Liikkeet ovat erilaisia. Esimerkiksi tuotevalikoimissa, hintatasossa, palvelussa ja sisustuksessa on suuria eroja. Jokaisella liikkeellä on myös oma profiilinsa. Myymälätilojen luonteet poikkeavat toisistaan, myymälöitä on suurista itsepalvelutavarataloista pieniin erikoisliikkeisiin, joissa on rajoitettu tuotevalikoima ja korkea palvelutaso. Jokaisella tilalla on omat valaistusvaatimuksensa. Ei ole olemassa yhtä valaistusratkaisua, joka sopisi kaikkialle. Ei myöskään ole valaisimia tai valonlähteitä, jotka sopisivat mihin tahansa liikkeeseen. Paras valaistus saavutetaan yleensä eri valaisimia ja valonlähteitä yhdistelemällä, ammattilaisten avustuksella. Tarjoamme sopivat valaistusratkaisut kaikkiin myymälätyyppeihin: päivittäistavarakauppoihin, marketteihin, muotiliikkeisiin, boutique-myymälöihin, tavarataloihin, kodinkoneliikkeisiin, autoliikkeisiin, huoltoasemille jne. 4 Myymälävalaistus

5 Myymälävalaistuksen toteutus Korostusvalaisimet Myymälöiden ja näyteikkunoiden korostusvalaistukseen käytetään tehokkaita monimetalli- ja halogeenivalaisimia, joita voidaan asentaa virtakiskoon tai suoraan kattoon. ArcTone- ja Spot LED 3 -sarjojen led-sovelluksia on saatavana myös virtakiskoon asennettavina. Esimerkiksi Fugato-sarjan korostusvalaisimia voidaan upottaa alakattoon. Philips Valaistus palvelee Tarjoamme myymälävalaistuksen suunnitteluun monipuolista palvelua, jonka avulla asiakkaamme voi toteuttaa onnistuneen myymälävalaistuksen. Valaistussuunnitteluosastomme auttaa neuvomalla ja tekemällä suunnitelmia erilaisiin myymälöihin. Philipsin laajasta tuotevalikoimasta löytyvät laadukkaat valaisimet ja valonlähteet niin myymälöiden yleis- kuin korostusvalaistukseenkin. Yleisvalaisimet Myymälän yleisvalaistus voidaan toteuttaa alakattoon kiinnitettävillä upotettavilla loistevalaisimilla, downlight-valaisimilla (valonlähteenä PL tai led), purkauslamppu valaisimilla tai vaihtoehtoisesti pintavalaisimilla, jotka kiinnitetään myymälän kattoon tai valaistusripustuskiskoihin. Korkeiden myymälöiden ja hallien valaistus toteutetaan usein avoimilla loistevalaisimilla tai ripustettavilla purkauslamppuvalaisimilla. LAC-valaistusnäyttelyssä voi tutustua valonlähteisiin ja myymälävalaistusratkaisuihin oikeissa käyttöympäristöissä. Myymälävalaistus 5

6 6 Myymälävalaistus

7 EFix Projector Micro ja Compact energiatehokasta korostusvalaistusta EFix-kohdevalaisinsarjaan kuuluu valikoima tehokkaita myymälöiden kohdevalaistukseen tarkoitettuja valaisimia. EFix Micro -valaisimet ovat erittäin pienikokoisia, ja ne sulautuvat täydellisesti myymälän sisustukseen. Philipsin MASTER Colour- ja Elite-lampuilla sekä tehokkaalla liitäntälaitejärjestelmällä saadaan aikaan intensiivinen ja energiatehokas valaistus. EFix Projector Micro MRS241 EFix Projector Micro LRSS242 EFix Projector Micro QRS243 EFix Projector Compact MRS261/263 Myymälävalaistus 7

8 EFix Projector Micro pieni, mutta tehokas EFix Micro -kohdevalaisimesta on saatavissa innovatiivinen MASTERColour Mini -malli (CDM-Tm 20 W ja 35 W) sekä halogeenimalli. Molemmat mallit voidaan asentaa 3-vaihevirtakiskoon (3C) tai kattoasennusalustalla suoraan kattoon (BA). Valaisimen värivaihtoehdot ovat valkoinen (WH) ja harmaa (GR). EFix Projector Micro MRS241 BA EFix Projector Micro LRS242 BA EFix Projector Micro QRS243 BA Materiaalit Väri Optiikka Asennus Liitäntälaite Valonlähde 230 V IP20 50Hz F Runko alumiinia, kehys polykarbonaattia Valkoinen RAL 9010 (WH) tai harmaa (GR) MCS241, MRS241: Kapea keila, 12 Leveä keila, 36 LCS242, LRS242: Riippuu valitusta lampputyypistä Kolmivaihevirtakisko (3C) tai asennusalusta (BA) MCS241, MRS241: Elektroninen liitäntälaite (EB) LCS242, LRS242: Elektroninen muuntaja (ET) MCS241, MRS241: 1 x MASTERColour CDM-Tm Mini 20, 35 W Lamppu sisältyy toimitukseen LCS242, LRS242: 1 x HAL-MR50 max 50 W tyyppi valonlähde optiikka kiinnitys väri kg tilausnro EFix Micro LRS242 LRS242 1xHAL-MR50-50W ET 3C GR 0, LRS242 1xHAL-MR50-50W ET 3C WH 0, NC EFix Micro QCS243 QRS243 1xMAX100W-E27 3C GR 0, QRS243 1xMAX100W-E27 3C WH 0, EFix Micro MCS241 MRS241 1xCDM-TM20W/830 EB 12 3C GR 0, MRS241 1xCDM-TM20W/830 EB 12 3C WH 0, MRS241 1xCDM-TM20W/830 EB 36 3C GR 0, MRS241 1xCDM-TM20W/830 EB 36 3C WH 0, MRS241 1xCDM-TM35W/930 EB 12 3C GR 0, MRS241 1xCDM-TM35W/930 EB 12 3C WH 0, MRS241 1xCDM-TM35W/930 EB 36 3C GR 0, MRS241 1xCDM-TM35W/930 EB 36 3C WH 0, ET = elektroninen muuntaja, EB = elektroninen liitäntälaite, 3C = kolmivaihevirtakisko, GR = harmaa, WH = valkoinen LRS242 3C QRS243 3C MCS241 3C 8 Myymälävalaistus

9 EFix Projector Compact EFix Projector Compact -sarjan asennus ja huolto ei voisi olla yksinkertaisempaa: valaisimissa on helppo kiskokiinnitys tai nopeasti napsautettava asennusalusta ja kierrett ävä etulasi, minkä lisäksi ne ovat kevyitä. EFix Projector Compact valaisimien MASTERColour-lamppu ja tehokas elektroninen liitäntälaite takaavat voimakkaan, säkenöivän valokeilan ja hyvän energiatehokkuuden. EFix Projector Compact MRS261/263 3C WH Materiaalit Väri Optiikka Asennus Liitäntälaite Valonlähde Lisävarusteet Runko alumiinia Valkoinen RAL 9010 (WH) tai harmaa (GR) MRS261, MRS263: Keskileveä valonjako Kolmivaihevirtakisko (3C) tai asennusalusta (BA) Elektroninen liitäntälaite (EB) MRS261: 1 x MASTERColour CDM-T / G12/ 150 W 1 x MASTER SDW-TG Mini / GX12-1 / 50 W, 100 W MRS263: 1 x MASTER Colour CDM-T / G12 / 70 W Valonrajaimet tyyppi valonlähde kiinnitys väri kg tilausnro EFix Projector Compact MRS261 MRS261 1xCDM-T150W/830 EB 3C GR 2, MRS261 1xCDM-T150W/830 EB 3C WH 2, MRS261 1xSDW-TG50W K EB 3C GR 2, MRS261 1xSDW-TG100W K EB 3C WH 2, EFix Projector Compact MRS263 MRS263 1xCDM-T70W/830 EB 3C GR 1, MRS263 1xCDM-T70W/830 EB 3C WH 1, EB = elektroninen liitäntälaite, 3C = kolmivaihevirtakisko, GR = harmaa, WH = valkoinen IP V 50Hz F MRS261 3C MRS263 3C Myymälävalaistus 9

10 EFix Wall näyttävää valoa EFIx Wall on näyttävä, hienostuneesti muotoiltu valaisin vaativiin tiloihin. Valaisimella on IP65- ja IK10-luokitus, ja se soveltuu sekä sisä- että ulkokohteisiin. EFix Wall -sarja käsittää pyöreitä ja neliömäisiä malleja, joiden valaistustapa on suora tai suoran ja epäsuoran valon yhdistelmä. Kaikissa malleissa on tukeva alumiinirunko, korkealuokkainen viimeistely ja uusinta tekniikkaa edustava Philipsin elektroninen HFP-liitäntälaite. EFix Wall FWG261 EFix Wall FWG262 EFix Wall FWG263 EFix Wall FWG264 Materiaalit Väri Kupu Asennus Kytkentä Liitäntälaite Valonlähde Tilauksesta Runko alumiinia, kupu polykarbonaattia Valkoinen RAL 9010 (WH) tai harmaa (GR) Opaalikupu Ruuvikiinnitys suoraan pintaan Ruuvit on esiasennettu tiivisteisiin Jousipainikeliitin rungon sisässä Elektroninen (HFP) V / Hz: Pienloistelamput: 1 x tai 2 x MASTER PL-C 4 pin / G24q-2 / 18 W 1 x tai 2 x MASTER PL-C 4 pin / G24q-3 / 26 W 1 x PL-Q 4 pin / GR10q / 28, 38 W Turvavalovarustus (integroitu): 1 h (EL1), 3 h (EL3) Elektroninen liitäntälaite HF-Regulator tyyppi valonlähde kupu väri kg tilausnro EFix Wall FWG261, suora valaistustapa FWG261 1xPL-C/4P18W HFP O GR 4, FWG261 1xPL-C/4P18W HFP O WH 4, FWG261 1xPL-Q/4P38W HFP O GR 4, FWG261 2xPL-C/4P26W HFP O GR 4, FWG261 2xPL-C/4P26W HFP O WH 4, EFix Wall FWG262, suora/epäsuora valaistustapa FWG262 1xPL-C/4P18W HFP O GR 4, FWG262 2xPL-C/4P26W HFP O GR 4, FWG262 2xPL-C/4P26W HFP O WH 4, EFix Wall FWG263, suora valaistustapa FWG263 1xPL-C/4P26W HFP O WH 4, FWG263 1xPL-Q/4P38W HFP O GR 4, FWG263 2xPL-C/4P26W HFP O GR 4, FWG263 2xPL-C/4P26W HFP O WH 4, IP V 50Hz EFix Wall FWG264, suora/epäsuora valaistustapa FWG264 1xPL-C/4P18W HFP O GR 4, FWG264 2xPL-C/4P26W HFP O GR 4, FWG264 2xPL-C/4P26W HFP O WH 4, HFP = elektroninen liitäntälaite, O = opaali, GR = harmaa, WH = valkoinen FWG261 FWG262 FWG263 FWG Myymälävalaistus

11 EFix Gridlight helppo tapa korostaa Helposti asennettava ja huollettava EFix Gridlight helpottaa tukkukauppiaiden, asentajien ja loppukäyttäjien elämää. Valaisimessa yhdistyvät energiatehokas, korkealaatuinen korostusvalaistus ja helppokäyttöisyys. Hyvän suorituskykynsä, huomaamattoman matalareunaisen muotoilunsa ja laadukkaan viimeistelynsä ansiosta EFix Gridlight on ihanteellinen liiketila- ja toimistokäyttöön. EFix Gridlight -valaisinta on saatavana yhden, kahden tai kolmen säädettävän uppoasennettavan valaisimen versioina. Valikoimassa on vaihtoehtoja monimetalli- ja halogeenilampuille, eri keilanleveyksille ja elektronisille liitäntälaitteille. EFix Gridlight toimitetaan all-in-one-pakkauksessa, joka sisältää lampun, optiikat ja liitäntälaitteen. MBX201 MBX202 MBX203 Materiaalit Runko: alumiinia ja terästä Heijastin: matta, anodisoitua alumiinia Runko ja liitäntälaitekotelo: muovia ja alumiinia Väri Harmaa (GR) tai valkoinen (WH) Optiikka (vain HID) Kapea avautumiskulma 12 (NB12) Keskisuuri avautumiskulma 36 (MB36) Valonlähde Monimetallilamput: 1 x, 2 x tai 3 x MASTERColour CDM-T 35 W, 70 W (G12) 1 x, 2 x tai 3 x MASTERColour CDM-R111 / G8.5 / 35 W, 70 W Halogeenit: 1 x, 2 x tai 3 x MASTERLine W, 70 W (G53) Valonlähde sisältyy toimitukseen Lampun MASTERColour CDM-T: 12, 36 avautumiskulma MASTERColour CDM-R: 10, 24, 40 MASTERLine 111: 8, 24 Optiikka (vain HID) Kapea avautumiskulma 12 (NB12) Keskisuuri avautumiskulma 36 (MB36) Valonjako Suora Kuristin Elektroninen, V / Hz (EB) Liitäntä Jousipainikeliitin (PI) liitäntälaitteessa Wieland-pikaliitin valaisimen ja liitäntälaitteen välillä Myymälävalaistus 11

12 EFix Gridlight helppo tapa korostaa tyyppi valonlähde optiikka väri tilausnro MBX201 MBX202 MBX203 EFix Gridlight MBX201, 1-lamppuinen MBX201 1xCDM-R W/830 EBGR 40 GR MBX201 1xCDM-R W/942 EBGR 10 GR MBX201 1xCDM-R W/942 EBGR 24 GR MBX201 1xCDM-R W/830 EBGR 10 GR MBX201 1xCDM-R W/830 EBGR 24 GR MBX201 1xCDM-R W/942 EBGR 40 GR MBX201 1xCDM-R W/830 EBGR 10 GR MBX201 1xCDM-R W/830 EBGR 24 GR MBX201 1xCDM-R W/830 EBGR 40 GR MBX201 1xCDM-R W/942 EBGR 10 GR MBX201 1xCDM-R W/942 EBGR 24 GR MBX201 1xCDM-R W/942 EBGR 40 GR EFix Gridlight MBX202, 2-lamppuinen MBX202 2xCDM-R W/830 EBGR 10 GR MBX202 2xCDM-R W/830 EBGR 24 GR MBX202 2xCDM-R W/830 EBGR 40 GR MBX202 2xCDM-R W/942 EBGR 10 GR MBX202 2xCDM-R W/942 EBGR 24 GR MBX202 2xCDM-R W/942 EBGR 40 GR MBX202 2xCDM-R W/830 EBGR 10 GR MBX202 2xCDM-R W/830 EBGR 24 GR MBX202 2xCDM-R W/830 EBGR 40 GR MBX202 2xCDM-R W/942 EBGR 10 GR MBX202 2xCDM-R W/942 EBGR 24 GR MBX202 2xCDM-R W/942 EBGR 40 GR EFix Gridlight MBX203, 3-lamppuinen MBX203 3xCDM-R W/830 EBGR 10 GR MBX203 3xCDM-R W/830 EBGR 24 GR MBX203 3xCDM-R W/830 EBGR 40 GR MBX203 3xCDM-R W/942 EBGR 10 GR MBX203 3xCDM-R W/942 EBGR 24 GR MBX203 3xCDM-R W/942 EBGR 40 GR MBX203 3xCDM-R W/830 EBGR 10 GR MBX203 3xCDM-R W/830 EBGR 24 GR MBX203 3xCDM-R W/830 EBGR 40 GR MBX203 3xCDM-R W/942 EBGR 10 GR MBX203 3xCDM-R W/942 EBGR 24 GR MBX203 3xCDM-R W/942 EBGR 40 GR EB = elektroninen liitäntälaite, GR = harmaa IP V 50Hz F MBX201 MBX202 MBX Myymälävalaistus

13 ArcTone valitse tyylisi ArcTone on valikoima hienostuneen pieniä, kaarevalinjaisia kohdevalaisimia, joilla luodaan voimakkaita valaistuskorostuksia. ArcTone-valaisimet sopivat hyvin myymäläkäyttöön erityisesti esim. vaatekauppoihin, joissa värien korostaminen on tärkeää. Voit yhdistää viimeistelyjä, värejä, lampputyyppejä, optiikoita ja lisävarusteita, minkä ansiosta valaisimet voidaan sovittaa joustavasti tiettyyn käyttötarkoitukseen. Tuoteperheeseen kuuluu led- ja CDM-malleja. ArcTone-kohdevalaisimista on saatavana kolmea kokoa: Micro, Mini ja Mini R111. ArcTone Micro ArcTone Mini ArcTone Mini R111 Myymälävalaistus 13

14 ArcTone ArcTone Micro ArcTone Mini ArcTone Mini R111 Tyyppi Valonlähde Lampun valonjako Optiikka BRS531, 3-vaihevirtakisko, led BCS531, pohjalevy, led MRS531, 3-vaihevirtakisko, HID-lampppu MCS531, pohjalevy, HID-lamppu LRS531, 3-vaihevirtakisko, halogeenilamppu LCS531, pohjalevy, halogeenilamppu BRS/BCS531: LED 3 x LED LUXEON K2 MRS/MCS531: HID 1 x MASTERColour CDM-Tm Mini / PGJ5 / 20, 35 W LRS/LCS531: Halogeeni 1 x MASTERLine ES / GU5.3 / 45 W tai 1 x MASTERCapsule / GY6.35 / 45 W Led: 10, 25 MASTERLine ES: 8º, 24º, 36º MRS/MCS/LRS/LCS531 (ei MASTERLine ES -versiolle) Kapea valokeila 12, keskileveä valokeila 24 ja 36 Lämmin valkoinen 3150 K, WW Viileä valkoinen 6000 K, CW BRS/BCS531: 12 W / 800 ma MRS/MCS: Elektroninen: V / Hz, EB MRS532, 3-vaihevirtakiskoon, HID-lamppu MCS532, pohjalevy, HID-lamppu HID: 1 x MASTERColour CDM-TC / G8.5 / 35, 70 W Kapea valokeila 12 Keskileveä valokeila 24 ja 36 MRS533, 3-vaihevirtakiskoon, HID-lamppu MCS533, pohjalevy, HID-lamppu LRS533, 3-vaihevirtakiskoon, halogeeni LCS533, pohjalevy, halogeeni HID: 1 x MASTERColour CDM-R111 / GX8.5 / 20, 35, 70 W Halogeeni: 1 x MASTERLine 111 / G53 / 45, 60 W Valon väri (BRS/BCS531) Tehonkulutus Kuristin Muuntaja LRS/LCS531: Elektroninen muuntaja, ET LRS/LCS533: Elektroninen muuntaja, ET Materiaali Alumiini Väri Valkoinen musta (BK-WH) Harmaa musta (BK-GR) Musta (BK) Harjattu alumiini musta (BK-ALU) Kromi musta (BK-CR) Kiiltävä valkoinen (BK-WH GL) Kiiltävä musta (BK-BK GL) Muita RAL-värejä tilauksesta Asennus 3-vaihevirtakiskoon, 3C 3-vaihevirtakiskoon, 3C Pinta-asennus: pohjalevy, jossa kytkentäliitin, BA Huolto Pääsy poistamalla etulasi/rengas Pääsy poistamalla eturengas ja lasi Pääsy poistamalla eturengas ja lasi Polttoikä BRS/BCS531: h, valovirran alenema 30 % T a 25 C Lisävarusteet Suojalasi, veistoslinssi, kylmäsädevärisuodatin, häikäisysuojalasi, hunajakenno ja valonrajaimet (ei MASTERLine ES -versiossa) Suoraan kattoon: pohjalevy, BA Käyttökohteita Myymälät, museot, julkiset tilat Luokitus P20, suojausluokka I, F, 850 C, CE, ENEC IP V 50Hz F MRS531 MRS Myymälävalaistus

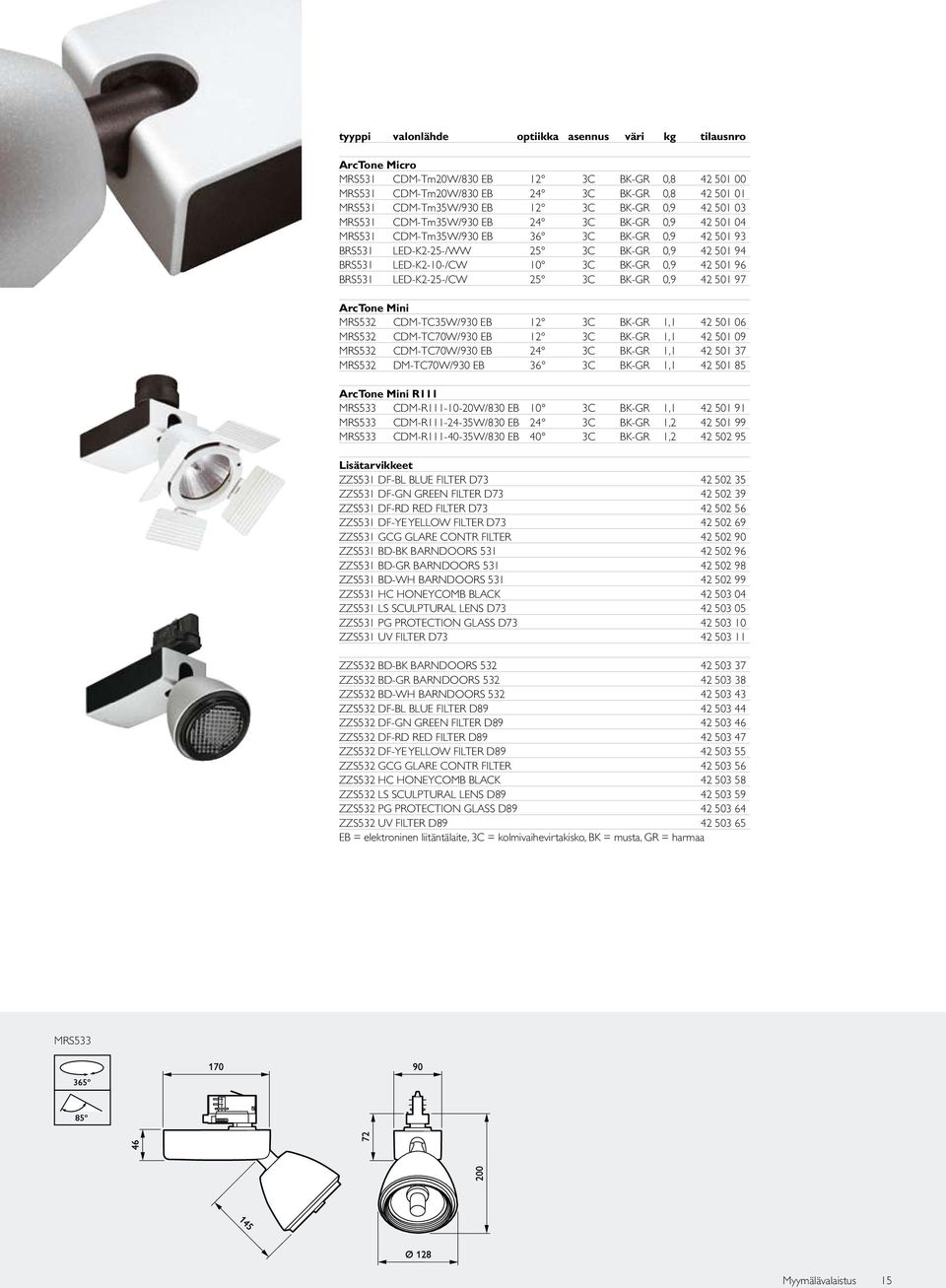

15 tyyppi valonlähde optiikka asennus väri kg tilausnro ArcTone Micro MRS531 CDM-Tm20W/830 EB 12 3C BK-GR 0, MRS531 CDM-Tm20W/830 EB 24 3C BK-GR 0, MRS531 CDM-Tm35W/930 EB 12 3C BK-GR 0, MRS531 CDM-Tm35W/930 EB 24 3C BK-GR 0, MRS531 CDM-Tm35W/930 EB 36 3C BK-GR 0, BRS531 LED-K2-25-/WW 25 3C BK-GR 0, BRS531 LED-K2-10-/CW 10 3C BK-GR 0, BRS531 LED-K2-25-/CW 25 3C BK-GR 0, ArcTone Mini MRS532 CDM-TC35W/930 EB 12 3C BK-GR 1, MRS532 CDM-TC70W/930 EB 12 3C BK-GR 1, MRS532 CDM-TC70W/930 EB 24 3C BK-GR 1, MRS532 DM-TC70W/930 EB 36 3C BK-GR 1, ArcTone Mini R111 MRS533 CDM-R W/830 EB 10 3C BK-GR 1, MRS533 CDM-R W/830 EB 24 3C BK-GR 1, MRS533 CDM-R W/830 EB 40 3C BK-GR 1, Lisätarvikkeet ZZS531 DF-BL BLUE FILTER D ZZS531 DF-GN GREEN FILTER D ZZS531 DF-RD RED FILTER D ZZS531 DF-YE YELLOW FILTER D ZZS531 GCG GLARE CONTR FILTER ZZS531 BD-BK BARNDOORS ZZS531 BD-GR BARNDOORS ZZS531 BD-WH BARNDOORS ZZS531 HC HONEYCOMB BLACK ZZS531 LS SCULPTURAL LENS D ZZS531 PG PROTECTION GLASS D ZZS531 UV FILTER D ZZS532 BD-BK BARNDOORS ZZS532 BD-GR BARNDOORS ZZS532 BD-WH BARNDOORS ZZS532 DF-BL BLUE FILTER D ZZS532 DF-GN GREEN FILTER D ZZS532 DF-RD RED FILTER D ZZS532 DF-YE YELLOW FILTER D ZZS532 GCG GLARE CONTR FILTER ZZS532 HC HONEYCOMB BLACK ZZS532 LS SCULPTURAL LENS D ZZS532 PG PROTECTION GLASS D ZZS532 UV FILTER D EB = elektroninen liitäntälaite, 3C = kolmivaihevirtakisko, BK = musta, GR = harmaa MRS533 Myymälävalaistus 15

16 16 Myymälävalaistus

17 UnicOne luo oma valaistuksesi Philipsin UnicOne-sarja muodostuu valaisimista, jotka soveltuvat täydellisesti nykyaikaisiin sisustuskonsepteihin myymälöissä ja asiakaspalvelutiloissa. Unic- One-valaisimilla on viimeistellyt geometriset muodot ja hienostuneet yksityiskohdat, jotka takaavat visuaalisen harmonian. Hyödynnä eri mallit ja koot ja luo oma henkilökohtainen yleis- tai korostusvalaistusjärjestelmäsi. Tämä valaisinsarja menee pintaa syvemmälle. Kaikki UnicOne-tuotteet pohjautuvat samaan tasapainoiseen ja yhtenäiseen materiaalien käyttöön ja muotoiluun. Olipa materiaalina eloksoitu alumiini tai värillinen lasi, kaikki valaisimet sopivat yhteen ja toistavat samaa yksilöllistä ilmettä ja tunnelmaa. Sarja on tulos Philips Designin, arkkitehtien ja kehitysryhmien välisestä yhteistyöstä, jonka lähtökohtana on ollut asiakkaiden toiveiden ennakoiminen! UnicOne-valaisimet on varustettu elekronisilla liitäntälaitteilla. Energiatehokkaat valonlähteet ja liitäntälaitteet säästävät energiaa ja tarjoavat parhaan mahdollisen valon. Myymälävalaistus 17

18 MCS541/LCS541 MPK541/LPK541 MWG541/LWG541 UnicOne Micro kohde-, riippu- ja seinävalaisimet Materiaalit Väri Alumiini Valkoinen RAL 9010, WH tai harmaa, GR Muut RAL-värit erikoistilauksesta Optiikka CDM-Tm: 12, 24, 36 Asennus MRS541/LRS541 Kolmivaihevirtakisko (3C) Säätö: vaaka 355, pysty 77 (varsi 600 mm: 90 ) MCS541/LCS541 Pinta-asennus (BA) Säätö: vaaka 355, pysty 77 (varsi 600 mm: 90 ) MPK541/LPK541 Kolmivaihevirtakisko (3C) tai asennusalusta (BA) MWG541/LWG541 Seinäpintaan, kaksi asennusvaihtoehtoa: valoaukko ylös- tai alaspäin Liitäntälaite CDM: Elektroninen liitäntälaite, EB HAL: Elektroninen muuntaja, ET Valonlähde Valonlähde sisältyy toimitukseen 1 x MASTERColour CDM-Tm Mini 20, 35 W 1 x HAL-C 45W, HAL MR16 45 W Lisävarusteet Suojalasi (PG), muotoileva linssi (LS), UV-suodatin (UV), häikäisysuoja (GCG) Värisuotimet (DF): punainen (RD), sininen (BL), keltainen (YE), vihreä (GN) Kohdevalaisimiin saatavana myös jatkovarsi 600 mm tyyppi valonlähde optiikka asennus väri kg tilausnro UnicOne Micro MRS/LRS541 MRS541 CDM-Tm20W/830 EB 12 3C GR 0, MRS541 CDM-Tm20W/830 EB 24 3C GR 0, MRS541 CDM-Tm35W/930 EB 24 3C GR 1, MRS541 CDM-Tm35W/930 EB 36 3C GR 1, LRS541 HAL-C50W K ET 24 3C GR 0, LRS541 HAL-C50W K ET 36 3C GR 0, LRS541 HAL-MR W K ET 24 3C GR 0, UnicOne Micro -riippuvalaisin MPK541 MPK541 CDM-Tm20W/830 EB 24 3C L600 GR 0, MPK541 CDM-Tm35W/930 EB 24 3C L600 GR 1, UnicOne Micro -seinävalaisin MWG541 MWG541 CDM-Tm20W/830 EB 24 GR 0, MWG541 CDM-Tm35W/930 EB 36 GR 0, EB = elektroninen liitäntälaite, 3C = kolmivaihevirtakisko, GR = harmaa IP V 50Hz F MRS541/LRS541 MPK541/LPK541 MWG541/LWG Myymälävalaistus

19 UnicOne Mini kohdevalaisimet Materiaalit Väri Optiikka Asennus Liitäntälaite Valonlähde Lisävarusteet Alumiini Valkoinen RAL 9010, WH ja harmaa, GR Muut RAL-värit erikoistilauksesta MRS551/LRS551 ja MCS551/LCS551 CDM: 12, 24,36 MRS553/LRS553 ja MCS553/LCS553 CDM: 10, 24, 40 Kolmivaihevirtakisko (3C) tai pinta-asennus (BA) Säätö: vaaka 355, pysty 77 (varsi 600 mm: 90 ) CDM: Elektroninen liitäntälaite, EB HAL: Elektroninen muuntaja, ET Valonlähde sisältyy toimitukseen MRS551/LRS551 ja MCS551/LCS551 1 x MASTERColour CDM-Tm Mini 35, 70 W 1 x HAL-TC 45 W MRS553/LRS553 ja MCS553/LCS553 1 x MASTERColour CDM-R111 20, 35, 70 W 1 x HAL-R111 45, 60 W MRS551/LRS551 ja MCS551/LCS551 Suojalasi (PG), muotoileva linssi (LS), UV-suodatin (UV), häikäisysuoja (GCG) Värisuotimet (DF): punainen (RD), sininen (BL), keltainen (YE), vihreä (GN) Kohdevalaisimiin saatavana myös jatkovarsi 600 mm tyyppi valonlähde optiikka asennus väri kg tilausnro UnicOne Mini MRS/LRS551 MRS551 CDM-TC35W/830 EB 24 3C GR 1, MRS551 CDM-TC35W/830 EB 36 3C GR 1, MRS551 CDM-TC35W/942 EB 24 3C GR 1, MRS551 CDM-TC35W/942 EB 36 3C GR 1, MRS551 CDM-TC70W/830 EB 12 3C GR 1, MRS551 CDM-TC70W/830 EB 24 3C GR 1, MRS551 CDM-TC70W/830 EB 36 3C GR 1, MRS551 CDM-TC70W/942 EB 24 3C GR 1, MRS551 CDM-TC70W/942 EB 36 3C GR 1, LRS551 HAL-TC45W K ET 24 3C GR 1, LRS551 HAL-TC45W K ET 36 3C GR 1, LRS551 HAL-TC60W K ET 24 3C GR 1, LRS551 HAL-TC60W K ET 36 3C GR 1, UnicOne Mini MRS553 MRS553 CDM-R W/830 EB 24 3C GR 1, MRS553 CDM-R W/830 EB 24 3C GR 1, EB = elektroninen liitäntälaite, 3C = kolmivaihevirtakisko, GR = harmaa IP V 50Hz F Myymälävalaistus 19

20 Fiorenza Micro MRS705 CDM-Tm Fiorenza Mini MRS700 CDM-TC Fiorenza Intero MRS700 CDM-R30 Fiorenza Circolo MRS700 CDM-R Myymälävalaistus

21 Fiorenza tyylikästä muotoilua ja monipuolisuutta kohdevalaistukseen Tyylikkäästi muotoilu, visuaalisesti yhtenäinen tuoteperhe mahdollistaa harmonisen tunnelman luomisen tilaan. Puhdaslinjainen muotoilu täydentyy nykyaikaisilla valonlähteillä, joilla voidaan korostaa yksittäisiä tuotteita tai täydentää yleisvalaistusta. Fiorenza on erinomainen paitsi myymälöiden myös museoiden, gallerioiden ja näyttelytilojen valaisemisessa. Valaisimen laajat säätömahdollisuudet tekevät valaistuksen kohdistamisesta helppoa. Vipanat LifeStyle -myymälä, Kauppakeskus Sello, Espoo Fiorenza Twin Mini MRS703 2xCDM-TC Fiorenza Twin Circolo MRS703 2xCDM-R111 Myymälävalaistus 21

22 Fiorenza Rakenne Valettu alumiinirunko, alumiiniset optiikkaosat Väri Metallinharmaa, GR tai valkoinen, WH (Fiorenza Micro) Optiikka Avautumiskulmat 12, 24, 36 CDM-R111 ja -R30-valonlähteillä valonlähdekohtaiset avautumiskulmat Asennus Kolmivaihevirtakiskoon, 3C. Valaisinta voi suunnata vaakatasossa 355 ja pystytasossa 85 Turvaetäisyys valaisimesta 0,6 m Kytkentä Elektroninen liitäntälaite, EB Valonlähteet Valonlähde sisältyy toimitukseen, valon väri lämmin valkoinen (830) Monimetallilamppu CDM-Tm 20 W (PGJ5) Monimetallilamppu CDM-TC 35, 70 W (G8.5) Monimetallilamppu CDM-R30 35, 70 W (E27) Monimetallilamppu CDM-R W (GX8.5) Erikseen tilattavissa Valaisimen väri valkoinen, WH tai RAL-värit Pinta-asennettavat valaisimet Värisuotimet ja häikäisynrajoittimet CDM-TC-valonlähteiden kanssa Kalevala Korun myymälä, Helsinki tyyppi valonlähde liit.laite optiikka kiinnitys väri kg tilausnro Fiorenza Micro MRS705 1xCDM-Tm20W/830 EB 12 3C GR 0, MRS705 1xCDM-Tm20W/830 EB 12 3C WH 0, MRS705 1xCDM-Tm20W/830 EB 24 3C GR 0, MRS705 1xCDM-Tm20W/830 EB 24 3C WH 0, MRS705 1xCDM-Tm20W/830 EB 36 3C GR 0, MRS705 1xCDM-Tm20W/830 EB 36 3C WH 0, Fiorenza Mini MRS700 1xCDM-TC35W K EB 12 3C GR 1, MRS700 1xCDM-TC35W K EB 24 3C GR 1, MRS700 1xCDM-TC35W K EB 36 3C GR 1, MRS700 1xCDM-TC70W K EB 12 3C GR 1, MRS700 1xCDM-TC70W K EB 24 3C GR 1, MRS700 1xCDM-TC70W K EB 36 3C GR 1, Fiorenza Intero MRS700 1xCDM-R W K EB 10 3C GR 1, MRS700 1xCDM-R W K EB 30 3C GR 1, MRS700 1xCDM-R W K EB 40 3C GR 1, Fiorenza Circolo MRS700 1xCDM-R W K EB 10 3C GR 1, MRS700 1xCDM-R W K EB 24 3C GR 1, MRS700 1xCDM-R W K EB 40 3C GR 1, Fiorenza Twin Mini MRS703 2xCDM-TC35W K EB 12 3C GR 1, MRS703 2xCDM-TC35W K EB 24 3C GR 1, MRS703 2xCDM-TC35W K EB 36 3C GR 1, Fiorenza Twin Circolo MRS703 2xCDM-R W K EB 10 3C GR 1, MRS703 2xCDM-R W K EB 24 3C GR 1, MRS703 2xCDM-R W K EB 40 3C GR 1, K = sisältää valonlähteen (valon väri 830), EB = elektroninen liitäntälaite, 3C = kolmivaihevirtakisko, GR = harmaa, WH = valkoinen IP V 50Hz F 16 Fiorenza Mini MRS700 CDM-TC Fiorenza Intero MRS700 CDM-R30 Fiorenza Circolo MRS700 CDM-R111 Fiorenza Micro MRS705 1XCDM-Tm Fiorenza Twin Mini MRS703 2xCDM-TC Fiorenza Twin Circolo MRS703 2xCDM-R Myymälävalaistus

23 Magneos-spottisarja antaa monipuolisia mahdollisuuksia myymälävalaistukseen. Tuoteperheessä yhdistyvät edistyksellinen teknologia sekä kompakti ja moderni muotoilu. Magneos-sarjassa on monia valonlähteitä, optiikoita, lisäosia sekä värejä, jotka mahdollistavat erityyppisille myymälöille sopivat kohdevalaistusratkaisut. Magneos myymälävalaistuksen moderni ja muunneltava spottisarja Myymälävalaistus 23

24 Magneos Magneos Compact MRS501 GR Magneos Mini MRS502 GR Rakenne Valettu alumiinirunko, alumiiniset optiikkaosat Värit Metallinharmaa, GR ja valkoinen, WH Optiikka MRS501: avautumiskulmat 12, 24, 36 ja 60 MRS502: avautumiskulmat 12, 24 ja 36 Asennus Kolmivaihevirtakiskoon, 3C Kytkentä Elektroninen liitäntälaite, EB Valonlähteet Valonlähde sisältyy toimitukseen, valon väri lämmin valkoinen (830) MRS501: CDM-T 35 W, 70 W, 150 W (G12) White Son SDW-TG 50 W (GX12-1) MRS502: CDM-TC 35 W, 70 W (G8.5) CDM-Tm 20 W (PGJ5) Erikseen tilattavissa Värisuotimet ja häikäisynrajoittimet Pinta-asennettavat valaisimet (BA) Magneos Compact MRS501 WH Magneos Mini MRS502 WH IP V 50Hz F 16 Magneos Mini MRS502 Magneos Compact MRS Myymälävalaistus Delta-Auto, Oulu
