1 ADR-säädöksistä: Tietoa polttoaineiden kuljetuksista 1. VAPAUTUS ADR (C) MUKAAN Poikkeusvapautus ADR C kattaa vapautuksen kaikista ADR-säädöksistä - Ei ADR-varusteita, ei asiakirjoja, ei koulutusta, ei määräaikaistarkastuksia yms. Laki vaarallisten aineiden kuljetuksesta on silti voimassa, eli on huolehdittava tarvittavista varotoimista vuotojen ehkäisemiseksi ja rajaamiseksi kuljetuksen aikana. Tätä poikkeusta voidaan hyödyntää ammattikäytössä silloin, kun vaarallisia aineita ei kuljeteta päätoimisena toimintana, vaan päätöimeen liittyvään käyttöön, esim. huollon, korjaustöiden yms. yhteydessä. Kuljetettavan nesteen yhteismäärä ei saa ylittää ADR määrittämää pistearvoa. Esim. UN 1202 Dieselöljy = 1000 L ja UN 1203 Bensiini = 333 L. Lisäksi pakkaus ei saa olla suurempi kuin maks. 450 L. 2. VAPAUTUS ADR (ARVOPAINOTETTU MÄÄRÄ) MUKAAN ADR säännöksiin sisältyy myös vapautus, jonka mukaan kuljetettavien vaarallisten aineiden määrä ja pakkauskoko rajoittaa ADR-säädösten soveltamista. Toisin kuin kohdassa (c) tähän ei sisälly rajoitusta kuljetustapaan, vaan ainoastaan kuljetuskategoria (vaaraluokka) ja kokonaismäärä kuljetusyksikössä vaikuttavat. Esimerkiksi: UN 1202 Dieselöljy kuuluu kategoriaan 3 ja lasketaan kertoimella 1, 150 L = 150 p UN 1203 Bensiini kuuluu kategoriaan 2 ja lasketaan kertoimella 3, 150 L = 450 p SEURAAVAT ADR-VAATIMUKSET PÄTEVÄT: Yksilöity kuormalista Palosammutin, min. 2 kg Koulutustodistus 1.3 mukaisesti (n. 1 päivän koulutus) Pakkaus on oltava tyyppihyväksytty Pakkaus on oltava merkitty Noudatettava kuormausmääräyksiä IBC-säiliö katsastettava 2½ vuoden välein (ADR ) Sallittu käyttöaika IBC- ja muille muovisäiliöille on 5 vuotta valmistuspäivästä (ADR ) 260

2 TARKISTUSLISTA Vastaa alla oleviin kysymyksiin ja tarkista minkälainen polttoaineen kuljetussäiliö sopii käyttöönne. ADR-säädösten vapautukset koskevat teitä jos vastaus kaikkiin alla on KYLLÄ KYLLÄ Vaarallisten aineiden kuljetus ei ole päätoimialanne ja säiliötä käytetään kohteessa päätoimeen liittyen Säiliössä enintään 450 L? Yhteensä enintään 1000 L dieseliä tai 333 L bensiiniä kuormassa. Kuljetuksen aikaiset onnettomuuden ja/tai vuotojen torjunnan varotoimet tehty? Kuorma on kiinnitetty ja lastattu voimassa olevien säädösten mukaisesti. Ovatko pakkaukset/hanat ehjät ja kiinni. Kuljetus ei liity sisäiseen tai ulkoiseen jakeluun eikä varastonhallintaan? 261

3 NESTEIDEN KÄSITTELY TANKKAUSASEMAT ÖLJYILLE JA PALAVILLE NESTEILLE KAKSOISVAIPPASÄILIÖ Maksimaalinen ja turvallinen säilytystilavuus pieneen tilaan Ihanteellinen ratkaisu turvalliseen ja mukavaan jätteiden käsittelyyn ja varastointiin (polttoöljy ja dieselpolttoaine) myös pohjavesialueilla. Sopii yhtä hyvin maatalouden kuin teollisuudenkin käyttöön. Erinomaiset ominaisuudet tekevät säiliöstä monipuolisen apuvälineen, josta ei halua luopua. TURVALLISUUTTA ILMAN KOMPROMISSEJA, UNI & MULTI TANK Kaksinkertaiset seinät. Syöpymätön, saumaton sisäsäiliö HDPE. Tukeva ulkosäiliö kaksinkertaista sinkittyä teräslevyä, vaipan keräystilavuus 100%. Vakiovarusteena: tasomittari, optinen vuotoilmaisin, kaksi kantokahvaa. Säiliön yläosassa 4 liitintä, joihin sopivat lisävarusteet viereisellä sivulla. Sopii säiliöauton liittimelle (paitsi UNI-/ MULTI-Tank 1500). Multi Tank etuja lisäksi: Hyväksytty ADR-kuljetuksiin (ilman pumppua). Tarkastus 2 ½ vuoden jälkeen (se ADR b ).*** Matala painopiste helpottaa käsittelyä ja kuorman vakautta kuljetuksissa. * Tarkasta myös paikalliset lait ja säädökset *** Kaikkien muovisten ADR-kuljetuskäyttöön hyväksyttyjen IBC-säiliöiden käyttöikä on rajoitettu 5 vuoteen. 970 CH CH8822 TUOTENRO NIMIKE HYVÄKSYNTÄ# MITAT (L x S x K) TILAVUUS PAINO HINTA 7979 UNI-Tank 400L Z x 700 x 1170 mm 400 L 50 kg UNI-Tank 750L Z x 770 x 1420 mm 750 L 66 kg UNI-Tank 1000L Z x 770 x 1420 mm 1000 L 89 kg UNI-Tank 1500L Z x 770 x 1850 mm 1500 L 151 kg MULTI-Tank 400L Z / D/BAM6403/31 HA 730 x 700 x 1170 mm 400 L 55kg MULTI-Tank 750L Z / D/BAM04022/31 HA1 980 x 770 x 1460 mm 750 L 82 kg MULTI-Tank 1000L Z / D/BAM04033/31 HA x 800 x 1470 mm 1000 L 100 kg MULTI-Tank 1500L Z / D/BAM6404/31 HA x 800 x 1870 mm 1500 L 165 kg Kansi PE-muovia, sopii UNI / Multi-Tank, 340L ja 1000L 490 CH8683 Tankkausasema 1000L (230V pumppu 30L/min) 1280 x 770 x 1420 mm 89 kg 970 CH8821 Tankkausasema 1500L (230V pumppu 50L/min) 2010 x 770 x 2020 mm 176 kg CH8822 Tankkausasema 3000L (230V pumppu 50L/min) 2010 x 1570 x 2020 mm 330 kg CH8823 Tankkausasema 4500L (230V pumppu 50L/min) 2010 x 2370 x 2020 mm 480 kg tilaukset@ikaros.fi info@ikaros.fi

4 LISÄVARUSTEET Lisävarusteet UNI & MULTI tankkeihin Ihanteellinen ratkaisu polttoöljyn ja dieselin turvalliseen ja helppoon varastointiin ja jätehuoltoon, olipa kyse teollisuuden, maatalouden tms. kohteista. Monipuolinen ja varmatoiminen apuväline, josta et halua luopua! TUOTENRO NIMIKE SOVELTUVUUS HINTA 1452 Käsipumppu, n. 25 l/min 1000 L asti Sähköpumppu, n. 50 l/min, 230V automaattipistooli, 4 m letku, pumppukonsoli 750 L & 1000 L Jatkoletku 2 m, DN 19, sähköpumpuille Jatkoletku 4 m, DN 19, sähköpumpuille Elektroninen virtausmittari K24, l/min, kalibroitavissa Elektroninen virtausmittari FMT II/85, 5-90 l/min Elektroninen virtausmittari FMT II/50, 50 l/min Pumppukonsoli sähköpumppujen liittämiseen UNI/MULTI tankkeihin 750 L & 1000 L Tankkiautoliitäntä UNI/MULTI tankkeihin 750 L, 1000 L & 1500 L Suppilo lukittavalla kannella 750 L, 1000 L & 1500 L Sähköpumppu n. 30 l/min, 12V pistooli ja 6 m letku 1000 L asti Sähköpumppu n. 30 l/min, 230V automaattipistooli ja 6 m letku 1000 L asti Sähköpumppu n. 30 l/min, 230V automaattipistooli ja 6 m letku 1000 L asti Sähköpumppu n. 35 l/min, 230V pistooli ja 6 m letku 1000 L asti Sähköpumppu n. 50 l/min, 230V, automaattipistooli, 4 m letku ja mittari 750 L, 1000 L & 1500 L Tankinlämmitin, 230V 750 L, 1000 L & 1500 L Imuputki tankkiautoliitännällä 750 L & 1000 L Imuputki tankkiautoliitännällä 1500 L

5 NESTEIDEN KÄSITTELY TANKKAUSASEMAT ÖLJYILLE JA PALAVILLE NESTEILLE CUBE DIESELTANKIT/-SÄILIÖT SISÄ- TAI ULKOKÄYTTÖÖN L säiliöt dieselin varastointiin ja annosteluun Dieselsäiliöt ja pumput ulko- ja sisäkäyttöön, toimitetaan käyttövalmiina, saatavilla Basic & Premium varustuksella. Molemmat mallit varustettu 230V sähköpumpulla n. 56 l/min (1000 & 1500 L säiliöt), n. 72 l/min (2500 L säiliö). Kaksoisseinä-rakenne, sisäänrakennettu valumatila jossa 110% keräyskapasiteetti. Optinen ilmaisin valuma-säiliössä, tankkiautoliitäntä, elektroninen ylitäyttösuoja, ilmanvaihto, analoginen tasomittari, automaattinen annostelupistooli ja sisäänrakennettu annostelupistoolin pidike CH CH CH CH10299 CUBE Basic Varustettu 4 m letkulla. Sisäkäyttöön toimitetaan ilman kantta, Ulkokäyttöön toimitetaan kannen kanssa. CUBE Premium Varustettu 8 m kelautuvalla letkulla, analogisella virtausmittarillaa ja suodattimella jossa vedenerotin. Sopii sisä- ja ulkokäyttöön. CH10292 CUBE Dieselsäiliö Basic, 1500 L, sisäkäyttöön 1200 x 1150 x 1740 mm 165 kg CH10293 CUBE Dieselsäiliö Basic, 2500 L, sisäkäyttöön 1200 x 1800 x 1740 mm 220 kg CH10294 CUBE Dieselsäiliö Basic, 1000 L, ulkokäyttöön 1200 x 800 x 1800 mm 150 kg CH10295 CUBE Dieselsäiliö Basic, 1500 L, ulkokäyttöön 1200 x 1150 x 1800 mm 180 kg CH10296 CUBE Dieselsäiliö Basic, 2500 L, ulkokäyttöön 1200 x 1800 x 1800 mm 235 kg CH10297 CUBE Dieselsäiliö Premium, 1000 L, ulkokäyttöön 1200 x 800 x 1800 mm 170 kg CH10298 CUBE Dieselsäiliö Premium, 1500 L, ulkokäyttöön 1200 x 1150 x 1800 mm 200 kg CH10299 CUBE Dieselsäiliö Premium, 2500 L, ulkokäyttöön 1200 x 1800 x 1800 mm 255 kg CH10300 CUBE Dieselsäiliö laajennusosa, 2500 L, ulkokäyttöön 1200 x 1800 x 1800 mm 225 kg CH10379 CUBE Dieselsäiliö Premium, 2x2500 L, ulkokäyttöön 2500 x 1800 x 1800 mm 480 kg TUOTENRO NIMIKE PAINO HINTA CH10375 Kelautuva 8 m letku, DN19, CUBE dieselsäiliöihin 12 kg 680 CH10376 Mittari CUBE dieselsäiliöihin 2 kg 200 CH10377 Suodatin vedenerottimella CUBE dieselsäiliöihin 2 kg 150 CH10378 LED valaistus CUBE säiliöihin, sis. liiketunnistin, akku & asennustarvikkeet 1 kg tilaukset@ikaros.fi info@ikaros.fi

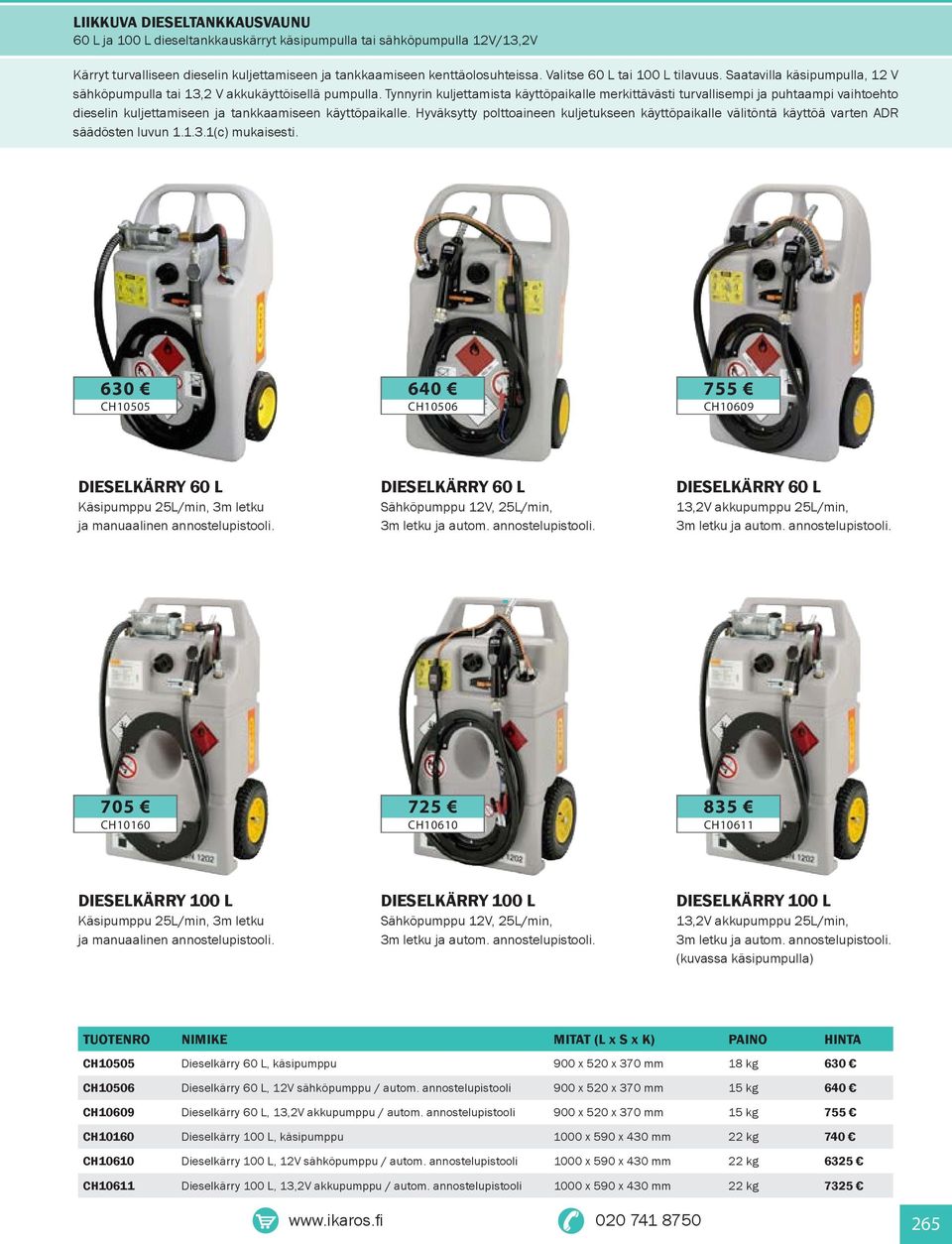

6 LIIKKUVA DIESELTANKKAUSVAUNU 60 L ja 100 L dieseltankkauskärryt käsipumpulla tai sähköpumpulla 12V/13,2V Kärryt turvalliseen dieselin kuljettamiseen ja tankkaamiseen kenttäolosuhteissa. Valitse 60 L tai 100 L tilavuus. Saatavilla käsipumpulla, 12 V sähköpumpulla tai 13,2 V akkukäyttöisellä pumpulla. Tynnyrin kuljettamista käyttöpaikalle merkittävästi turvallisempi ja puhtaampi vaihtoehto dieselin kuljettamiseen ja tankkaamiseen käyttöpaikalle. Hyväksytty polttoaineen kuljetukseen käyttöpaikalle välitöntä käyttöä varten ADR säädösten luvun (c) mukaisesti. 630 CH CH CH10609 DIESELKÄRRY 60 L Käsipumppu 25L/min, 3m letku ja manuaalinen annostelupistooli. DIESELKÄRRY 60 L Sähköpumppu 12V, 25L/min, 3m letku ja autom. annostelupistooli. DIESELKÄRRY 60 L 13,2V akkupumppu 25L/min, 3m letku ja autom. annostelupistooli. 705 CH CH CH10611 DIESELKÄRRY 100 L Käsipumppu 25L/min, 3m letku ja manuaalinen annostelupistooli. DIESELKÄRRY 100 L Sähköpumppu 12V, 25L/min, 3m letku ja autom. annostelupistooli. DIESELKÄRRY 100 L 13,2V akkupumppu 25L/min, 3m letku ja autom. annostelupistooli. (kuvassa käsipumpulla) CH10505 Dieselkärry 60 L, käsipumppu 900 x 520 x 370 mm 18 kg 630 CH10506 Dieselkärry 60 L, 12V sähköpumppu / autom. annostelupistooli 900 x 520 x 370 mm 15 kg 640 CH10609 Dieselkärry 60 L, 13,2V akkupumppu / autom. annostelupistooli 900 x 520 x 370 mm 15 kg 755 CH10160 Dieselkärry 100 L, käsipumppu 1000 x 590 x 430 mm 22 kg 740 CH10610 Dieselkärry 100 L, 12V sähköpumppu / autom. annostelupistooli 1000 x 590 x 430 mm 22 kg 6325 CH10611 Dieselkärry 100 L, 13,2V akkupumppu / autom. annostelupistooli 1000 x 590 x 430 mm 22 kg

7 NESTEIDEN KÄSITTELY TANKKAUSASEMAT ÖLJYILLE JA PALAVILLE NESTEILLE ADR-HYVÄKSYTTY LIIKKUVA DIESELTANKKAUSYKSIKKÖ Liikuteltava tankkauskalusto dieselille (200L / 460L / 600L). Tehokas ratkaisu maanviljely- ja maanrakennustöihin, puisto-/puutarhatöihin, metsätöihin, rakennustyömaille yms. Tynnyrissä kuljettamista turvallisempi ja lainmukainen vaihtoehto dieselöljyn varastointiin ja annosteluun suoraan työkohteissa. DT-Mobil Easy Hyväksytty ADR-kuljetuksiin. Tarkastettava 2 ½ jälkeen. (kts. ADR b)** Säiliö: 200 L tai 600 L polyeteeni, yksiseinäinen Itsesulkeutuva kansi (mallissa 200 L) Nostosilmukat (mallissa 600 L) ** Kuljetuskäyttöön hyväksyttyjen muovisten IBCsäiliöiden käyttöikä on rajattu 5 vuoteen. Näin ollen 200 L säiliö on hyväksytty myös kuljetukseen välitöntä käyttöä varten ADR c) mukaisesti NESTEEN IMUSARJA DT-MOBIL EASY SÄILIÖILLE Imusarjan avulla voidaan nesteet imeä takaisin DT-Mobil Easy yksikköön tai muuhun säiliöön. 720 CH10083 Sopii malleihin 200 L, 430 L och 600 L, joissa sähköpumppu. 340 CH10204 Läpinäkyvä imuletku 3 m pysäytysventtiilillä liitetään vuotamattomalla pikaliittimellä pumpun imulinjaan. Nivel imuliitännässä mahdollistaa käytön useissa asennoissa. Imukorkeus n. 1,5 m Erillinen sulkuventtiili TUOTENRO NIMIKE HINTA CH10204 Imusarja-lisäosa DT-Mobil Easy säiliöille CH10087 * ILMAN KANTTA ** PIKALIITIN AJONEUVOIHIN JOISSA INTEGROITU IMUPUMPPU CH10080 Dieseltankkausyksikkö, 200 L käsipumppu 800 x 620 x 610 mm 26 kg 900 CH10083 Dieseltankkausyksikkö, 200 L, 12V, 40L/min 800 x 620 x 610 mm 28 kg 720 CH10112 Dieseltankkausyksikkö, 200 L, 24V, 40L/min 800 x 620 x 610 mm 28 kg 770 CH10416* Dieseltankkausyksikkö, 460 L, 12V, 40L/min 1160 x 800 x 810 mm 47 kg CH10417* Dieseltankkausyksikkö, 460 L, 24V, 40L/min 1160 x 800 x 810 mm 47 kg CH10418 Dieseltankkausyksikkö, 460 L, 12V, 40L/min 1160 x 800 x 860 mm 60 kg CH10419 Dieseltankkausyksikkö, 460 L, 24V, 40L/min 1160 x 800 x 860 mm 60 kg CH10084** Dieseltankkausyksikkö, 600 L, imupumppu 1160 x 800 x 1020 mm 48 kg CH10085* Dieseltankkausyksikkö, 600 L, 12V, 40L/min 1160 x 800 x 1020 mm 53 kg CH10086* Dieseltankkausyksikkö, 600 L, 24V, 40L/min 1160 x 800 x 1020 mm 53 kg CH10087 Dieseltankkausyksikkö, 600 L, 12V, 40L/min 1160 x 800 x 1070 mm 66 kg CH10088 Dieseltankkausyksikkö, 600 L, 24V, 40L/min 1160 x 800 x 1070 mm 66 kg tilaukset@ikaros.fi info@ikaros.fi

8 LIIKKUVA DIESELTANKKAUSYKSIKKÖ Liikuteltava tankkauskalusto dieselille (125L / 200L / 430L). Tehokas ratkaisu maanviljely- ja maanrakennustöihin, puisto-/puutarhatöihin, metsätöihin, rakennustyömaille yms. Turvallisempi ja lainmukainen vaihtoehto dieselöljyn varastointiin ja annosteluun suoraan työkohteissa. DT-Mobil Easy Hyväksytty kuljetuksiin välitöntä käyttöä varten ADR c) mukaisesti. Säiliö: 125 L, 200 L tai 430 L yksiseinäinen PE DT-Mobil Easy käsipumpulla ja tyhjennysventtiilillä CH8915 CH10457 DT-Mobil Easy 12 V sähköpumpulla ja automaattipistoolilla * ILMAN KANTTA ** PIKALIITIN AJONEUVOIHIN JOISSA INTEGROITU IMUPUMPPU CH8915* Dieseltankkausyksikkö, 125 L, käsipumppu 800 x 600 x 450 mm 22 kg * Dieseltankkausyksikkö, 125 L, 12V 24 l/min 800 x 600 x 450 mm 24 kg 600 CH8831* Dieseltankkausyksikkö, 200 L, käsipumppu 800 x 600 x 590 mm 23 kg 690 CH10218* Dieseltankkausyksikkö, 200 L, 12V, 40 l/min 800 x 600 x 590 mm 25 kg 670 CH10004* Dieseltankkausyksikkö, 200 L, 24V, 40 l/min 800 x 600 x 590 mm 25 kg 650 CH8958** Dieseltankkausyksikkö, 430 L, imupumppuun 1160 x 760 x 730 mm 40 kg 900 CH10456* Dieseltankkausyksikkö, 430 L, 12V, 40 l/min 1160 x 760 x 730 mm 45 kg CH8923* Dieseltankkausyksikkö, 430 L, 24V, 40 l/min 1160 x 760 x 730 mm 45 kg CH10457 Dieseltankkausyksikkö, 430 L, 12V, 40 l/min 1160 x 760 x 780 mm 58 kg CH8928 Dieseltankkausyksikkö, 430 L, 24V, 40 l/min 1160 x 760 x 780 mm 58 kg TUOTENRO NIMIKE HINTA 8832 Virtausmittari 125 & 200 L Virtausmittari 430 & 600 L Tasomittari 430 L 130 CH10089 Tasomittari 600 L Kansi 430 & 600 L Kansi 125 & 200 L (sopii malleihin jotka valmistettu 2011 jälkeen) 120 CH10166 Liukuestematto 125 & 200 L, öljyn- ja säänkestävä 30 CH10167 Liukuestematto 430 & 600 L, öljyn- ja säänkestävä

9 NESTEIDEN KÄSITTELY TANKKAUSASEMAT ÖLJYILLE JA PALAVILLE NESTEILLE LIIKKUVA DIESELTANKKAUSYKSIKKÖ, AKKUKÄYTTÖINEN Liikuteltava tankkauskalusto dieselille ( 200 L, 430 L, 460 L & 600 L) Tehokas ratkaisu maanviljely- ja maanrakennustöihin, puisto-/puutarhatöihin, metsätöihin, rakennustyömaille yms. Turvallisempi ja lainmukainen vaihtoehto dieselöljyn varastointiin ja annosteluun suoraan työkohteissa. DT-Mobile Easy, akkukäyttöinen DT Mobile Easy on hyväksytty ADR-käyttöön. Hyväksyntä koskee CH10291, CH10414 & CH10320 malleja. Säiliö on tarkastettava 2 ½ vuoden jälkeen (kts. ADR b )***. Valmiiksi asennettu. Säiliö: Yksiseinäinen PE-säiliö, sisäänrakennettu annostelupistoolin pidike, sisäänrakennettu täyttöliitäntä, ilmanvaihto, paineentasaus, trukkitaskut ja kantokahvat. Valetut nosto- ja sidontasilmukat. Itsevirittyvä akkukäyttöinen pumppu 24V, 40 l / min, automaattinen annostelupistooli, 4 m letkulla. Li-Ion akku 3,0 Ah. Ammattikäyttöön tarkoitettu litiumioniakkujärjestelmä johdottomaan ja paikasta riippumattomaan liikkuvaan annosteluun. Yksi lataus riittää n. 950 litralle. Nopea akunvaihto pikaliittimellä. Sisäänrakennettu elektroniikka suojaa akkua ja käyttäjää, estäen purkaukset, ylikuumenemiset ja oikosulut. Erittäin vähäinen itsepurkautuvuus. ***Käyttöikä kaikille muovisille kuljetussäiliöille on rajoitettu 5 vuoteen. Sen jälkeen maks. 200 L kuljetukset sallittu välitöntä käyttöä varten, ADR vapautuksen (c) mukaisesti. CH10323 ei ole ADR hyväksytty! CH10291 CH10291 Dieseltankkausyksikkö, 200 L, 24V akkukäyttöinen pumppu (ADR) 800 x 620 x 610 mm 30 kg CH10323 Dieseltankkausyksikkö, 430 L, 24V akkukäyttöinen pumppu 1160 x 760 x 780 mm 60 kg CH10414 Dieseltankkausyksikkö, 460 L, 24V akkukäyttöinen pumppu, (ADR) 1160 x 760 x 860 mm 62 kg CH10320 Dieseltankkausyksikkö, 600 L, 24V akkukäyttöinen pumppu, (ADR) 1160 x 760 x 1070 mm 68 kg CH10283 Akku (Li-Ion) 24V 1,0 kg 340 CH10284 Akkulaturi 24V akulle tilaukset@ikaros.fi info@ikaros.fi

10 LIIKKUVA TANKKAUSVAUNU ADBLUE 60 & 100 L Tankkausvaunut AdBlue-lisäaineen kuljetukseen ja täyttöön käyttökohteissa. Valitse 60L tai 100L, käsipumpulla / 12V sähköpumpulla / 13,2V akkukäyttöisellä pumpulla. Turvallisin tapa kuljettaa, säilyttää ja täyttää AdBlue-lisäainetta kenttäolosuhteissa. ADBLUE KÄRRY 60 L Veivipumppu 0,38L/kierros, 2,9 m letku ja manuaalinen annostelupistooli. 720 CH10599 ADBLUE KÄRRY 60 L Sähköpumppu 12V, 25L/min, 2,9 m letku ja autom. annostelupistooli. 740 CH10509 ADBLUE KÄRRY 100 L Veivipumppu 0,38L/kierros, 3,4 m letku ja manuaalinen annostelupistooli. 810 CH10600 ADBLUE KÄRRY 100 L Sähköpumppu 12V, 25L/min, 3,7 m letku ja autom. annostelupistooli. 840 CH10551 CH10599 AdBlue kärry 60 L, veivipumppu, 2,9 m letku ja manuaalinen annostelupistooli 900 x 530 x 380 mm 13 kg 720 CH10509 AdBlue kärry 60 L, 12V sähköpumppu, 2,9m letku ja autom. annostelupistooli 900 x 530 x 380 mm 14 kg 740 CH10510 AdBlue kärry 60 L, 13,2V akkupumppu, 2,9m letku ja autom. annostelupistooli 900 x 530 x 380 mm 14 kg 880 CH10600 AdBlue kärry 100 L, veivipumppu, 3,4m letku ja manuaalinen annostelupistooli 1000 x 590 x 430 mm 19 kg 810 CH10551 AdBlue kärry 100 L, 12V sähköpumppu, 3,7m letku ja autom. annostelupistooli 1000 x 590 x 430 mm 20 kg 840 CH10552 AdBlue kärry 100 L, 13,2V akkupumppu, 3,7m letku ja autom. annostelupistooli 1000 x 590 x 430 mm 13 kg 965 Lisävarusteet TUOTENRO NIMIKE PAINO HINTA CH10602 Ladattava akku 13,2V, 3,3 Ah, (LiFePO4) 1,2 kg 140 CH10603 Akkulaturi V, 14,4V - 1 A - 40 CH10595 Virtausmittari - digitaalinen, L/min (asennus letkuun tai annostelupistooliin)

11 NESTEIDEN KÄSITTELY LIIKKUVA ADBLUE TANKKAUSYKSIKKÖ ADBLUE TANKKAUSYKSIKKÖ Liikkuvat AdBlue tankkausyksiköt, 125L, 200L, 430L & 600L. AdBlue is a registered trademark of the German Automotive Industry Association (VDA). Käytännöllinen ratkaisu ajoneuvojen tankkaamiseen myös käyttökohteissa. Urea ei ole vaarallista, eikä siksi vaadi ADR hyväksyttyä kuljetusastiaa. Saatavilla 12 V & 24 V pumpuilla (teho n. 30 L/min). 4 m virtapiuha akkukiinnikkeillä. 4 m letku, manuaalinen tai automaattinen täyttöpistooli (muovia). Käytännöllinen ratkaisu ajoneuvojen tankkaamiseen myös käyttökohteissa, kuten rakennustyömailla tai maatalouden töissä. Urea ei ole vaarallinen aine. Kuljetukseen ei vaadita ADR-hyväksyntää! Yksiseinäinen rakenne AdBlue hyväksyttyä HDPE-muovia Kiinnityspaikat sidontaliinoja varten Sisäänrakennettu täyttöpistoolipidike Täyttöliitäntä DN 100 (DN L mallissa) suojattu kannella Paineentasausventtiili Valetut trukkitaskut Valetut kantokahvat Itsevirittyvä sähköpumppu n. 30 l/min, 4 m virtakaapelit akkuliittimillä Letku 4 m Manuaalinen tai automaattinen täyttöpistooli Automaattinen täyttöpistooli (muovia) 730 CH CH10197 KANSI MYYDÄÄN ERIKSEEN CH10199 KANSI MYYDÄÄN ERIKSEEN CH10174 KANSI MYYDÄÄN ERIKSEEN CH10195 Blue-Mobil Easy 125L, 12V kalvopumppu, 30L / min 800 x 600 x 450 mm 22 kg 730 CH10196 Blue-Mobil Easy 125L, 24V kalvopumppu, 30L / min 800 x 600 x 450 mm 22 kg 740 CH10593 Blue-Mobil Easy 125L, 12V Centri sähköpumppu, 25L / min 800 x 600 x 590 mm 20 kg 600 CH10594 Blue-Mobil Easy 200L, 12V Centri sähköpumppu, 25L / min 800 x 600 x 590 mm 21 kg 670 CH10197 Blue-Mobil Easy 200L, 12V kalvopumppu, 30L / min 800 x 600 x 590 mm 23 kg 810 CH10198 Blue-Mobil Easy 200L, 24V kalvopumppu, 30L / min 800 x 600 x 590 mm 23 kg 830 CH10315 Blue-Mobil Easy 200L, 12V kalvopumppu, 30L / min (sis. kannen) 800 x 620 x 610 mm 26 kg CH10199 Blue-Mobil Easy 430L, 12V pumppu, 30L / min 1160 x 760 x 730 mm 43 kg CH10200 Blue-Mobil Easy 430L, 24V pumppu, 30L / min 1160 x 760 x 730 mm 43 kg CH10174 Blue-Mobil Easy 600L, 12V pumppu, 30L / min 1160 x 800 x 1020 mm 51 kg CH10175 Blue-Mobil Easy 600L, 24V pumppu, 30L / min 1160 x 800 x 1020 mm 51 kg tilaukset@ikaros.fi info@ikaros.fi

12 LISÄVARUSTEET ADBLUE TANKKAUSYKSIKKÖÖN Liikkuvat AdBlue tankkausyksiköt, 125L, 200L, 430L & 600 L. AdBlue is a registered trademark of the German Automotive Industry Association (VDA). Käytännöllinen ratkaisu ajoneuvojen tankkaamiseen myös käyttökohteissa. Urea ei ole vaarallista, eikä siksi vaadi ADR hyväksyttyä kuljetusastiaa. Saatavilla 12 V & 24 V pumpuilla (teho n. 30 L/min). 4 m virtapiuha akkukiinnikkeillä. 4 m letku, manuaalinen tai automaattinen täyttöpistooli (muovia) CH C Kansi tuotteelle AdBlue-Mobil Easy 125 & 200 L 4 kg Kansi tuotteelle AdBlue-Mobil Easy 430 & 600 L 13 kg 180 C10008 Eristetty laatikko tuotteelle AdBlue-Mobil Easy 125 & 200 L 1200 x 790 x 750 mm 3 kg Digitaalinen virtausmittari K24, 6-100L/min, 1 AG 0,5 kg Kulmaliitin 90 (tarpeellinen tuotteelle 8609) 0,1 kg 17 CH10166 Liukuestematto 125 & 200 L, öljyn- ja säänkestävä 0,5 kg 30 CH10167 Liukuestematto 430 & 600 L, öljyn- ja säänkestävä 1 kg

13 NESTEIDEN KÄSITTELY ADBLUE TANKIT/SÄILIÖT CUBE ADBLUE SÄILIÖT 1500 & 2500 L CUBE AdBlue tankkaussäiliöt, saatavilla sisä- tai ulkokäyttöön. Ulkokäyttöön tarkoitetuissa malleissa talvipaketti CH CH CH10305 CH10304 CUBE AdBlue tankit/säiliöt Sisä- tai ulkokäyttöön Basic tai Premium varusteilla. Ulkokäyttöön tarkoitetut Basic mallit on varustettu 6 m letkulla, automaattisella annostelupistoolilla, 250W lämmitimellä ja kannella. Premium mallit varustettu lisäksi kelautuvalla 8 m letkulla ja digitaalisella mittarilla. CH10301 CUBE AdBlue säiliö Basic, 1500 L, sisäkäyttöön 1200 x 1150 x 1740 mm 165 kg CH10302 CUBE AdBlue säiliö Basic, 2500 L, sisäkäyttöön 1200 x 1800 x 1740 mm 220 kg CH10303 CUBE AdBlue säiliö Basic, 1500 L, ulkokäyttöön 1200 x 1150 x 1800 mm 190 kg CH10304 CUBE AdBlue säiliö Basic, 2500 L, ulkokäyttöön 1200 x 1800 x 1800 mm 250 kg CH10305 CUBE AdBlue säiliö Premium, 1500 L, ulkokäyttöön 1200 x 1150 x 1800 mm 205 kg CH10306 CUBE AdBlue säiliö Premium, 2500 L, ulkokäyttöön 1200 x 1800 x 1800 mm 265 kg CH10307 CUBE AdBlue säiliö laajennusyksikkö, 2500 L, ulkokäyttöön 1200 x 1800 x 1800 mm 235 kg CH10431 Kelautuva 8 m letku EPDM, DN19, CUBE AdBlue säiliöihin 12 kg CH10274 Virtausmittari K24, digitaalinen, Cube AdBlue säiliöihin 2,0 kg 200 CH10378 LED valaistus CUBE säiliöihin, sis. liiketunnistin, akku & asennustarvikkeet 1,0 kg 69 CH10437 Kansi CUBE AdBlue säiliöihin 2,0 kg tilaukset@ikaros.fi info@ikaros.fi

14 ADBLUE SÄILIÖT JA PUMPPU IBC-SÄILIÖÖN Sähkökäyttöinen pumppu AdBlue Sähköinen pumppu IBC-säiliöihin, sopii AdBlue lisäaineelle. Imuputki myydään erikseen. 760 CH10215 Sähköpumppu AdBlue - IBC-säiliöihin Kalvopumppu, n. 30 l / min. Syöttöjännite 230 VAC, itsevirittyvä pumppu, letku 6 m, automaattinen annostelupistooli muovia, annostelupistoolin pidike tippasuojalla, imuletku 1,5 m SEC liittimellä, toimitetaan käyttövalmiina ripustettavaan rosteri-kehikkoon asennettuna, joka helppo kiinnittää säiliöön. Helppo siirtää IBC:stä toiseen. CH10215 Sähkökäyttöinen AdBlue pumppu IBC-säiliöihin, 230V 325 x 210 x 395 mm 14 kg 760 CH10201 Imuputki tuotteelle CH10215 (Liitäntä: S 56x4) - 70 CH10612 Imuputki tuotteelle CH10215, Liitäntä: 2 tynnyrikierre (BSP) - 70 CUBE ADBLUE SÄILIÖ 2500 L AdBlue säiliö sisäkäyttöön. Cube AdBlue säiliö pumpulla, 2500 L Cube 2500 L säiliö Adblue Basic sisäkäyttöön. Varustettu 230V sähköpumpulla, n. 35 l/min, 6 m letkulla, automaattisella annostelupistoolilla ja pidikkeellä CH10302 Kaksoisvaipparakenne, keräystilavuus 110% säiliön tilavuudesta. Optinen ilmaisin vuotosäiliölle, tankkiautoliitäntä, elektroninen ylitäyttösuoja, ilmanvaihto, analoginen tasomittari. Toimitetaan valmiiksi asennettuna. Integroidut trukkitaskut helppoon siirtoon. CH10302 CUBE AdBlue säiliö Basic, 2500 L, sisäkäyttöön 1200 x 1800 x 1740 mm 220 kg

15 NESTEIDEN KÄSITTELY DIESEL- & POLTTOAINESÄILIÖT BENSAKANNUT Bensakannut 5, 6, 10 & 25 L Kannut, joissa Tank-Stop turvajärjestelmä, sekä 25 litran pumppusäiliö. Tank-Stop turvakannut Valmistettu HDPE-muovista Ehkäisee tankin ylitäyttöä! Vähentää roiskeita! Täyttöputki sulkeutuu välittömästi tankkauksen loputtua Turvalukitus estää aukaisun vahingossa Pumppusäiliö 25 L täyttöpistoolipumpulla Säiliö 25 L (HDPE) Hyväksytty polttoaineen kuljetukseen Manuaalinen pistoolipumppu 7,5 L/min, liipaisimessa lukitussalpa 1,5 m letku 28 CH CH CH10118 Tank-Stop turvamekanismi 76 CH10046 TYÖNNÄ ALAS -NESTE VIRTAA Säiliöt ADR käyttöön Materiaali HDPE Täyttömekanismi turvalliseen täyttöön Räjähdysvaimennettu sisäosa, Patentoitu iskunkestäväksi 55 CH10449 Bensakanisteri 6L/3L erillisellä öljysäiliöllä. 68 CH CH10268 CH10102 Bensakannu 5 L, Tank-Stop 220 x 165 x 255 mm 0,5 kg 19 CH10121 Bensakannu 10 L, Tank-Stop 290 x 200 x 290 mm 0,8 kg 28 CH10118 Kannu 6 L/2,2 L lisäsäiliöllä, Tank-Stop 340 x 160 x 310 mm 1,3 kg 33 CH10046 Pumppusäiliö 25 L, pistoolipumpulla 360 x 240 x 430 mm 2,1 kg 76 CH10268 Bensakanisteri 10 L, Ex0, räjähdysvaimennettu sisäosa, ADR hyväksytty 350 x 170 x 310 mm 2,0 kg 48 CH10269 Bensakanisteri 20 L, Ex0, räjähdysvaimennettu sisäosa, ADR hyväksytty 350 x 170 x 495 mm 3,0 kg 68 CH10449 Kanisteri 6L/3L erillisellä öljysäiliöllä ja täyttömekanismilla 360 x 200 x 300 mm 1,7 kg tilaukset@ikaros.fi info@ikaros.fi

16 UN & ADR HYVÄKSYTYT POLTTOAINEKÄRRYT Tankkausvaunut bensalle ja dieselille Polttoainekärryillä tankkaus sujuu nopeammin, yksinkertaisemmin ja mukavammin kuin ennen. Polttoainekärry 53 L UN-hyväksytty polttoaineiden kuljetukseen Säiliö 53 L (HDPE), pyörillä ja kädensijalla Pistoolipumppu 7,5 L/min, 3 m letku, sulkuhaka liipaisimessa Täyttöaukko sisäänrakennetulla tuuletusmekanismilla 2 sulkuventtiiliä, mahdollistaa letkun helpon irroituksen Valetut kiinnitysurat sidontaliinoille kuljetuksen aikaiseen kiinnitykseen 180 CH10047 Polttoainekärry 60 L & 95 L Hyväksytty välittömään käyttöön työkohteessa [ADR c] Säiliö sähköä johtavasta HDPE-muovista, ei kerää staattista sähköä Patentoitu räjähdysvaimennettu sisäosa Valettu kädensija ja kantokahvat Täyttöliitäntä sisäänrakennetulla huohottimella Letkussa pysäytysventtiili Käsipumppu 25 L/min, 3,2 m letku ja täyttöpistooli (sähköä johtavat) Ilmatäytteiset kumipyörät Ø 300 mm Sisäänrakennettu pistoolipidike Valetut kiinnitysurat sidontaliinoille kuljetuksen aikaiseen kiinnitykseen CH CH10162 CH L Polttoainekärry 870 x 420 x 330 mm 9 kg 180 CH L Polttoainekärry, Ex0, räjähdyssuojattu sisäosa 870 x 420 x 330 mm 11 kg 290 CH L Polttoainekärry, Ex0, räjähdyssuojattu sisäosa, käsipumppu 900 x 530 x 380 mm 18 kg 950 CH L Polttoainekärry, Ex0, räjähdyssuojattu sisäosa, käsipumppu 1000 x 590 x 430 mm 20 kg CH L Polttoainekärry, Ex0, räjähdyssuojattu sisäosa, 12V pumppu 900 x 530 x 380 mm 20 kg CH L Polttoainekärry, Ex0, räjähdyssuojattu sisäosa, 12V pumppu 1000 x 590 x 430 mm 22 kg

17 NESTEIDEN KÄSITTELY DIESEL- & POLTTOAINESÄILIÖT KS-MOBIL EASY Liikuteltava tankkauskalusto bensiinille, 120L & 190L Näillä liikuteltavilla tankkausyksiköillä tankkaus sujuu nopeammin, yksinkertaisemmin ja mukavammine kuin ennen. Hyväksytty bensiinin ADR-kuljetuksiin välittömään ammattikäyttöön työkohteessa (ADR c) vapautuksen mukaan Säiliö: 120 L tai 190 L Valmistettu sähköä johtavasta HDPE-muovista Patentoitu räjähdystä estävä sisäosa Mittatikku täyttöasteen tarkasteluun Sisäänrakennettu pistoolipidike Integroitu täyttöaukko Integroitu täyttöaukon huohotin Valetut trukkihaarukkataskut Valetut kantokahvat Valetut kiinnitysurat sidontaliinoille Pumppu: Käsipumppu 25 L / min, 2,7 m letku (sähköä johtava) ja annostelupistooli 12V pumppu 40 l/min, 4 m letku, annostelupistooli, ATEX luokiteltu CH CH10093 Räjähdystä estävä sisäosa CH10091 KS-Mobil Easy 120L, käsipumppu 800 x 600 x 450 mm 23 kg CH10220 KS-Mobil Easy 120L, 12V pumppu, ATEX 800 x 600 x 450 mm 33 kg CH10092 KS-Mobil Easy 120L, käsipumppu & kansi 800 x 600 x 470 mm 26 kg CH10222 KS-Mobil Easy 120L, 12V pumppu & kansi, ATEX 800 x 600 x 470 mm 36 kg CH10093 KS-Mobil Easy 120L, 12V pumppu & kansi, ATEX 800 x 600 x 590 mm 25 kg CH10221 KS-Mobil Easy 190L, 12V pumppu, ATEX 800 x 600 x 590 mm 35 kg CH10094 KS-Mobil Easy 190L, käsipumppu & kansi 800 x 600 x 610 mm 28 kg CH10223 KS-Mobil Easy 190L, 12V pumppu & kansi, ATEX 800 x 600 x 610 mm 38 kg CH10458 KS-Mobil Easy 190L, 230V pumppu, ATEX 800 x 600 x 590 mm 35 kg tilaukset@ikaros.fi info@ikaros.fi

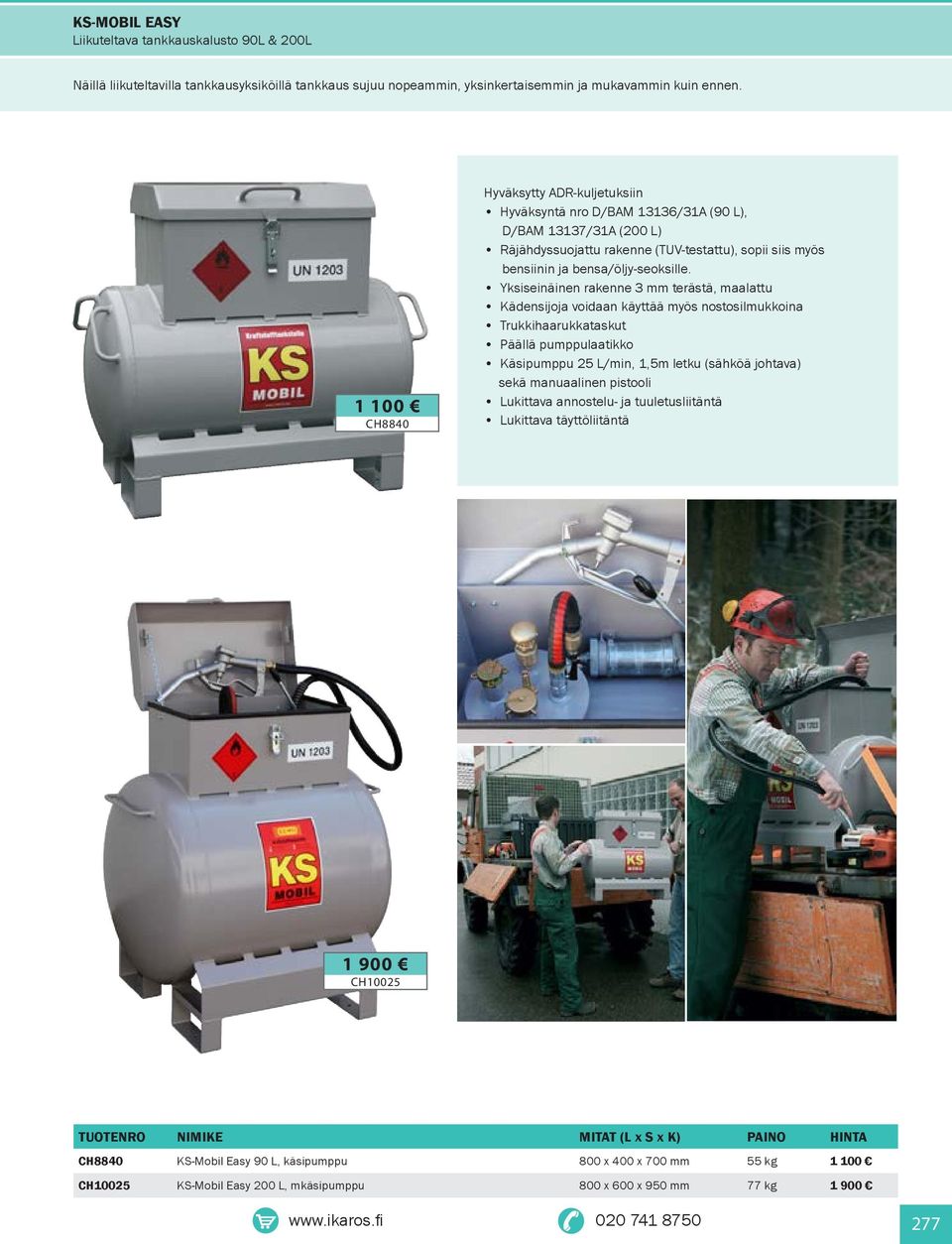

18 KS-MOBIL EASY Liikuteltava tankkauskalusto 90L & 200L Näillä liikuteltavilla tankkausyksiköillä tankkaus sujuu nopeammin, yksinkertaisemmin ja mukavammin kuin ennen CH8840 Hyväksytty ADR-kuljetuksiin Hyväksyntä nro D/BAM 13136/31A (90 L), D/BAM 13137/31A (200 L) Räjähdyssuojattu rakenne (TUV-testattu), sopii siis myös bensiinin ja bensa/öljy-seoksille. Yksiseinäinen rakenne 3 mm terästä, maalattu Kädensijoja voidaan käyttää myös nostosilmukkoina Trukkihaarukkataskut Päällä pumppulaatikko Käsipumppu 25 L/min, 1,5m letku (sähköä johtava) sekä manuaalinen pistooli Lukittava annostelu- ja tuuletusliitäntä Lukittava täyttöliitäntä CH10025 CH8840 KS-Mobil Easy 90 L, käsipumppu 800 x 400 x 700 mm 55 kg CH10025 KS-Mobil Easy 200 L, mkäsipumppu 800 x 600 x 950 mm 77 kg

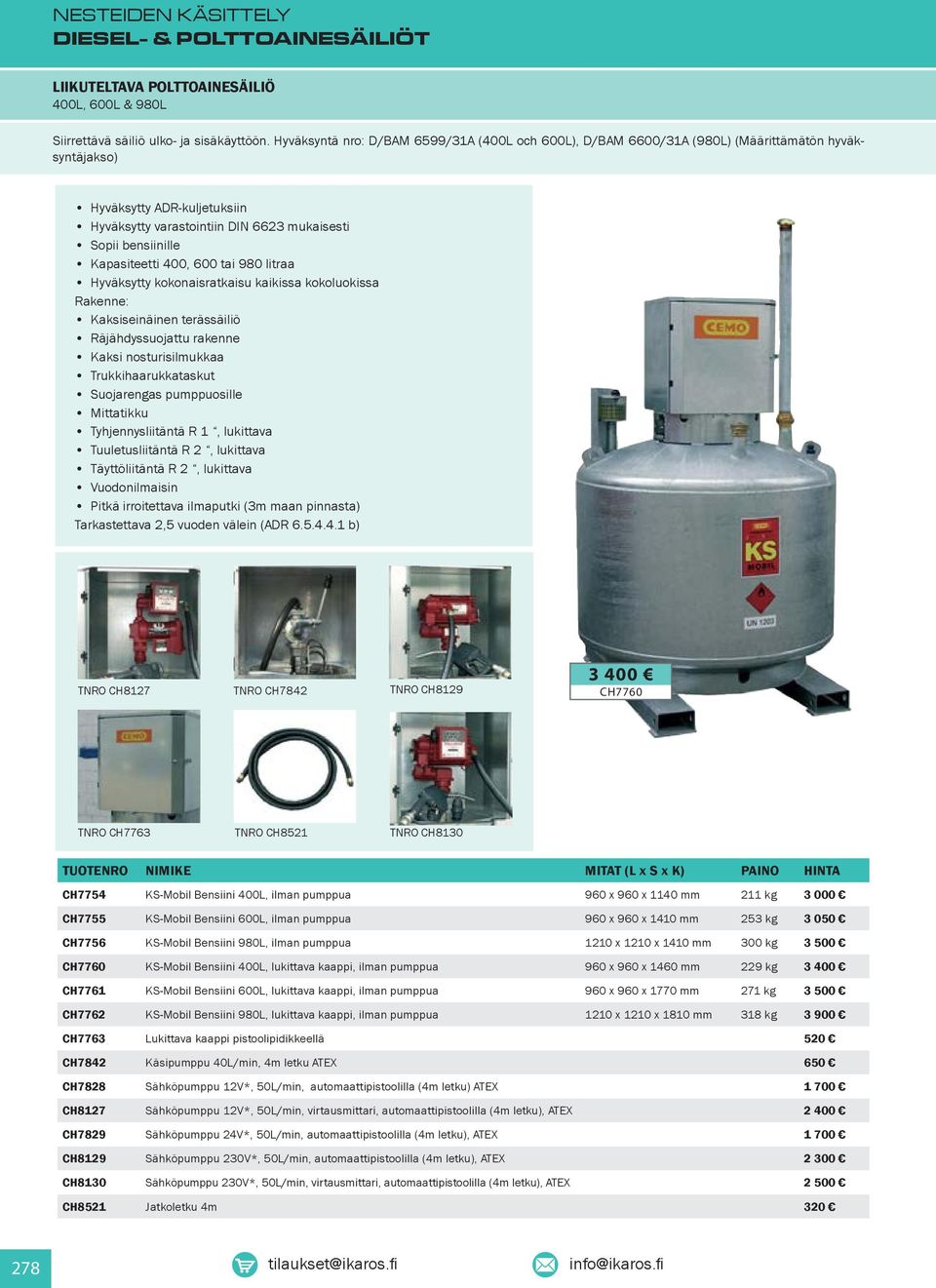

19 NESTEIDEN KÄSITTELY DIESEL- & POLTTOAINESÄILIÖT LIIKUTELTAVA POLTTOAINESÄILIÖ 400L, 600L & 980L Siirrettävä säiliö ulko- ja sisäkäyttöön. Hyväksyntä nro: D/BAM 6599/31A (400L och 600L), D/BAM 6600/31A (980L) (Määrittämätön hyväksyntäjakso) Hyväksytty ADR-kuljetuksiin Hyväksytty varastointiin DIN 6623 mukaisesti Sopii bensiinille Kapasiteetti 400, 600 tai 980 litraa Hyväksytty kokonaisratkaisu kaikissa kokoluokissa Rakenne: Kaksiseinäinen terässäiliö Räjähdyssuojattu rakenne Kaksi nosturisilmukkaa Trukkihaarukkataskut Suojarengas pumppuosille Mittatikku Tyhjennysliitäntä R 1, lukittava Tuuletusliitäntä R 2, lukittava Täyttöliitäntä R 2, lukittava Vuodonilmaisin Pitkä irroitettava ilmaputki (3m maan pinnasta) Tarkastettava 2,5 vuoden välein (ADR b) TNRO CH8127 TNRO CH7842 TNRO CH CH7760 TNRO CH7763 TNRO CH8521 TNRO CH8130 CH7754 KS-Mobil Bensiini 400L, ilman pumppua 960 x 960 x 1140 mm 211 kg CH7755 KS-Mobil Bensiini 600L, ilman pumppua 960 x 960 x 1410 mm 253 kg CH7756 KS-Mobil Bensiini 980L, ilman pumppua 1210 x 1210 x 1410 mm 300 kg CH7760 KS-Mobil Bensiini 400L, lukittava kaappi, ilman pumppua 960 x 960 x 1460 mm 229 kg CH7761 KS-Mobil Bensiini 600L, lukittava kaappi, ilman pumppua 960 x 960 x 1770 mm 271 kg CH7762 KS-Mobil Bensiini 980L, lukittava kaappi, ilman pumppua 1210 x 1210 x 1810 mm 318 kg CH7763 Lukittava kaappi pistoolipidikkeellä 520 CH7842 Käsipumppu 40L/min, 4m letku ATEX 650 CH7828 Sähköpumppu 12V*, 50L/min, automaattipistoolilla (4m letku) ATEX CH8127 Sähköpumppu 12V*, 50L/min, virtausmittari, automaattipistoolilla (4m letku), ATEX CH7829 Sähköpumppu 24V*, 50L/min, automaattipistoolilla (4m letku), ATEX CH8129 Sähköpumppu 230V*, 50L/min, automaattipistoolilla (4m letku), ATEX CH8130 Sähköpumppu 230V*, 50L/min, virtausmittari, automaattipistoolilla (4m letku), ATEX CH8521 Jatkoletku 4m tilaukset@ikaros.fi info@ikaros.fi

20 TANKIN VEDENPOISTOLIINA CIM-Tek poistaa veden ja kosteuden säiliöistä Poistaa veden tankin pohjalta. Imukyky n. 350 ml/liina. Ennen vedenpoistajan käyttöä varmista että tankin täyttöputki soveltuu tuotteen sujuttamiseen tankkiin (halkaisija minimi 2 / 5 cm) ja varmista että se myös on helppo poistaa. Varmista ettei täyttöputkessa ole mutkaa tms joka voi estää vedenpoistajan vetämisen ulos tankista. Pidä narusta kiinni ja laske vedenpoistaja tankin pohjalle (vesi on tankin pohjalla). Tarkista ensimmäisen kerran noin tunnin kuluttua, onko vettä imeytynyt ja sen jälkeen voit jättää imeyttäjän tankkiin. Suosittelemme vedenpoistajan tarkastusta kuukausittain ja sen vaihtamista n. 3kk välein. Vedenpoistaja sopii öljylle, dieselille, bensiinille ja biodieselille mutta ei suositella käytettäväksi polttoaineille joissa alkoholia esim. etanolia. POISTAA TEHOKKAASTI VETTÄ TANKEISTA IMEYTTÄÄ JOPA 350 ML 250 CTS /kpl CTS1901 Polttoaine Vesi Liete TUOTENRO NIMIKE MITAT KPL/PKT HINTA CTS1901 CIM-Tek Tankin vedenpoistoliina 59 cm, naru 220 cm 1 24 CTS1902 CIM-Tek Tankin vedenpoistoliina 59 cm, naru 220 cm
