1 Liune Door Moderni kotimainen liukuovikokonaisuus Makuuhuone, kylpyhuone, keittiö... valitse omasi!

2 Liune Door oviratkaisuilla lisätilaa asumiseen 1-3 m 2 /ovi Sisällysluettelo Miksi Liune Door 4-5 Liune Door ovimallisto 6-23 D1 TOIVO 8 D2 VOIMA 9 D3 TAIKA 10 D4 KLASSIKKO 11 D5 TEEMA 12 D6 VUORI 13 D7 VALO 14 D8 TÄHTI 15 D9 AIKA 16 D10 HEIJASTUS 17 D11 LÄMPÖ 18 D13 AALTO 19 D14 VAPAUS 20 D15 PINTA 21 D16 DESIGN Liune vetimet ja lukot D12 automaatio 26 Liune käyttöohje 27 Liune Door stepit Liune Door toimitus 30 Liune kokonaisuuden valinta 31 Liune on korkealaatuinen kotimainen väliovi, joka korvaa kääntyvän oven tai pintaliukuoven ja tuo lisätilaa asiakkaan kotiin 1-3 m 2 / ovi. Liune on esteettömän kodin paras valinta ja aktiivisen perheen ehdoton valinta. Liune soveltuu kodin kaikkiin välioviin. Se on mitoitettu suomalaisen standardin mukaan ja valmistus tapahtuu kotimaassa. Johtavana ajatuksena Liunen sisustusmaailmassa on selkeys ja rajattomat mahdollisuudet käyttää tilat hyväkseen uudella tavalla. Kaikki kodin sisäovet soveltuvat Liune ratkaisulle ja ovimalleja on useita. Runko on lujaa 100% terästä. Ovimalleja on useita ja varmasti löytyy jokaiseen kotiin ja sisutukseen sopiva. Liune on turvallinen valinta kodin välioviksi ja se kantaa pitkälle tulevaisuuteen. Vaativalle sisustajalle, joka arvostaa tilojen muunneltavuutta ja kodin monipuolista käyttöastetta. 2

3 Rohkeasti oma tyyli Värit vaikuttavat vahvasti tunnelmaan Tikkurilan laaja väriskaala on käytettävissä niin oviin kuin karmeihin sekä kaikkiin kodin pintoihin. Poimi oma suosikkivärisi Kohteeseen on valittu oven sisäpuolen väriksi liitutaulupinta värillä V425 Kanerva ja toinen puoli jätettiin valkoiseksi. 3

4 Lisää tilaa Liunella Olohuone, kylpyhuone, sauna, makuutila...liunen seinärakenteen sisään liukuvalla ovella maksimoit kotisi neliöt tehokkaasti. Tutustu lisää LIUNE ON ENEMMÄN KUIN PELKKÄ OVI. Liune on kaunis ja tyylikäs sisustuskokonaisuus. Se on helppo suunnitteluvaiheessa ja Liune malleja on useita, jolloin jokaisen tyyliin löytyy sopiva vaihtoehto. Oviaukot ovat kynnyksettömiä ja upotetuilla vetimillä Liune väliovi liukuu kokonaan rakenteen sisään. Ovet liikkuvat kevyesti ja ovat erittäin turvallisia asennus- ja käyttövaiheessa. Oven voi vaihtaa helposti jälkikäteenkin sisustustrendien muuttuessa. Liune soveltuu niin uudis-, kuin korjausrakentamiseen. Liune on kotimainen tuote, patentoitu EU:ssa ja kehitetty Suomen standardien mukaan. KÄYTTÖKOHTEET Asuminen Ovet valmistetaan laadukkaasta MDFlevystä tai erisävyisistä lasimateriaaleista. Mallistossamme on 16 ovimallia kattaen myös erikoisratkaisut kuten kosteiden tilojen ja saunojen ovet. Ovet voi tilata kaikissa värikartan väreissä. Liune Door -mallistossa on myös lukuisia esteettömyysmääräysten mukaisia vaihtoehtoja asuintaloihin. Makuuhuone, olohuone, keittiö, lastenhuone, vaatehuone, eteinen, sauna, kosteat tilat, wc tilat... Jokaiselle löytyy sopiva! Toimitilat Neuvottelutila tai työhuone erotetaan yhteisistä tiloista tyylikkäällä ja pitkäikäisellä tavalla, kun oveksi valitaan Liune. Tilojen käyttötarkoituksen mukaan voit valita ilmavan lasioven tai halutessasi enemmän yksityisyyttä viilu- tai mdf-oven. Liune voi manuaalisen avaustoiminnon lisäksi olla myös sähköllä toimiva kokonaisuus. Julkiset tilat, ravintola, studio, kotitoimisto... Hallitse tiloja Liunella! Seniorit Kevyesti liukuva Liune-ovi soveltuu hyvin seniorikotiin ja tukee esteettömyyttä, sillä oviaukko on kynnyksetön ja kulkuaukko on joka tavalla esteetön, kun ovi on seinän sisällä. Kaukosäätimellä tai liiketunnistimella toimivat ovet tekevät liikkumisen erittäin helpoksi. Ovet voivat olla myös lukollisia ja vetimen saa tarvittaessa poikkeaviin kohtiin. Senioritalo, palvelutalo, sairaala... Liiku esteettömästi Liunella! 4

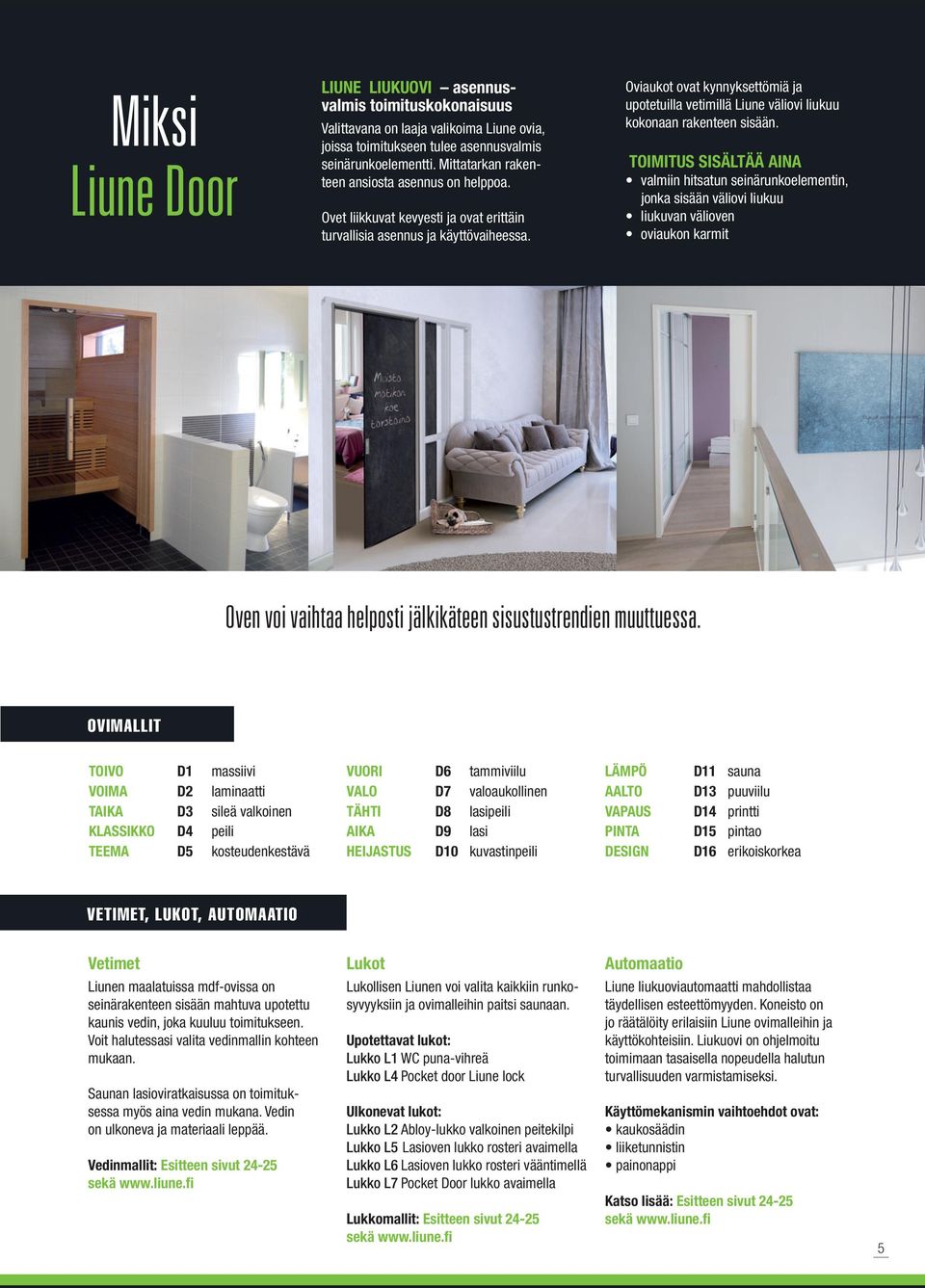

5 Miksi Liune Door LIUNE LIUKUOVI asennusvalmis toimituskokonaisuus Valittavana on laaja valikoima Liune ovia, joissa toimitukseen tulee asennusvalmis seinärunkoelementti. Mittatarkan rakenteen ansiosta asennus on helppoa. Ovet liikkuvat kevyesti ja ovat erittäin turvallisia asennus ja käyttövaiheessa. Oviaukot ovat kynnyksettömiä ja upotetuilla vetimillä Liune väliovi liukuu kokonaan rakenteen sisään. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit Oven voi vaihtaa helposti jälkikäteen sisustustrendien muuttuessa. OVIMALLIT TOIVO D1 massiivi VOIMA D2 laminaatti TAIKA D3 sileä valkoinen KLASSIKKO D4 peili TEEMA D5 kosteudenkestävä VUORI D6 tammiviilu VALO D7 valoaukollinen TÄHTI D8 lasipeili AIKA D9 lasi HEIJASTUS D10 kuvastinpeili LÄMPÖ AALTO VAPAUS PINTA DESIGN D11 sauna D13 puuviilu D14 printti D15 pintao D16 erikoiskorkea VETIMET, LUKOT, AUTOMAATIO Vetimet Liunen maalatuissa mdf-ovissa on seinärakenteen sisään mahtuva upotettu kaunis vedin, joka kuuluu toimitukseen. Voit halutessasi valita vedinmallin kohteen mukaan. Saunan lasioviratkaisussa on toimituksessa myös aina vedin mukana. Vedin on ulkoneva ja materiaali leppää. Vedinmallit: Esitteen sivut sekä Lukot Lukollisen Liunen voi valita kaikkiin runkosyvyyksiin ja ovimalleihin paitsi saunaan. Upotettavat lukot: Lukko L1 WC puna-vihreä Lukko L4 Pocket door Liune lock Ulkonevat lukot: Lukko L2 Abloy-lukko valkoinen peitekilpi Lukko L5 Lasioven lukko rosteri avaimella Lukko L6 Lasioven lukko rosteri vääntimellä Lukko L7 Pocket Door lukko avaimella Lukkomallit: Esitteen sivut sekä Automaatio Liune liukuoviautomaatti mahdollistaa täydellisen esteettömyyden. Koneisto on jo räätälöity erilaisiin Liune ovimalleihin ja käyttökohteisiin. Liukuovi on ohjelmoitu toimimaan tasaisella nopeudella halutun turvallisuuden varmistamiseksi. Käyttömekanismin vaihtoehdot ovat: kaukosäädin liiketunnistin painonappi Katso lisää: Esitteen sivut sekä 5

6 Liune Door on sisustajan unelma. TUTUSTU UPEAAN LIUNE OVIMALLISTOON ja valitse omasi Upotetuilla vetimillä ovi liukuu kokonaan seinän sisään. 6

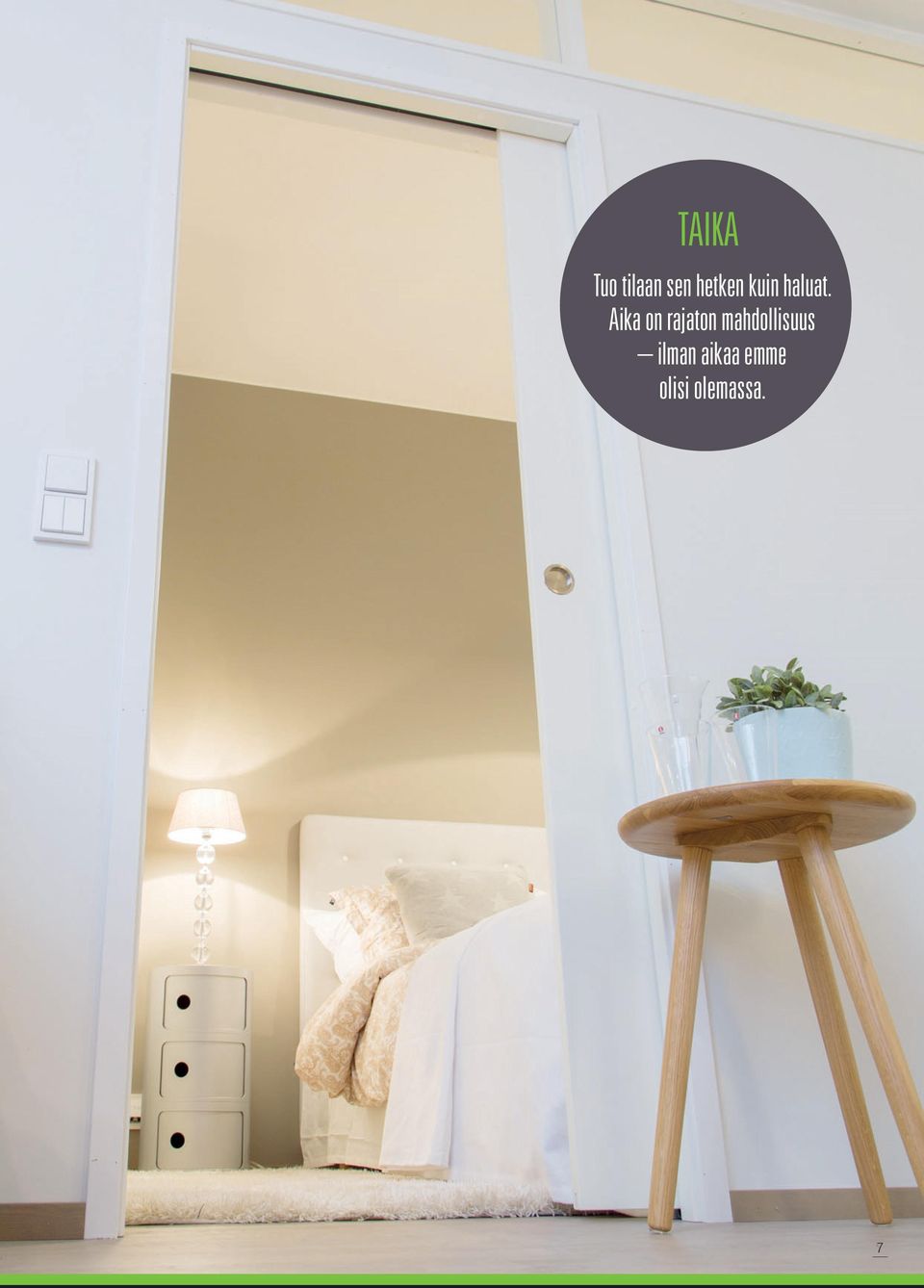

7 TAIKA Tuo tilaan sen hetken kuin haluat. Aika on rajaton mahdollisuus ilman aikaa emme olisi olemassa. 7

8 Liune lukko L4 uppoutuu kokonaan seinärungon sisään kun ovi on auki. TOIVO D1 massiiviovi Linjakas ja moderni kokonaisuus antaa kodille luonnollisen ympäristön. Oven saa myös eri mallivaihtoehdoilla kohteen mukaan. Toivo-mallisto on kestävää ultrakevyttä massiivista mdf-materiaalia. Malliston sävy on valkoinen. Liunen sileäpintaiset materiaalit ovat helppohoitoisia ja huolettomia. Toivon saa myös eri ovimalleissa kohteen mukaan. Runkopaksuus Vedin Ovi Sähkörasia 95 Katso vaihtoehdot 40 Upotetut matalat rasiat TOIVOON sopivat vetimet: Liune vakio, Luke, Line, Lyra, Luna, Aune. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin 95mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. Lisätarvikkeet kuten vetimet tarkemmin sivulla

9 Liune Door on enemmän kuin ovi. Liunella on vapaus valita. VOIMA D2 laminaattiovi Elämää täysillä! Laminaatti on kestävä vaihtoehto kulutusta vaativiin tiloihin kuten julkisiin tiloihin, mutta soveltuu kotiinkin. Liunen tilaratkaisulla kokonaisuus on seesteisen yhtenäinen. Malliston sävy on emotionaalisen valkoinen ja soveltuu tällöin kaikkien värien kanssa. Kurkista sisälle tilavaan kotiin! Runkopaksuus Vedin Ovi Sähkörasia Liune elementissä on valmiina välioven alaohjain. 66 Katso vaihtoehdot 20 Pintarasiat 95 Katso vaihtoehdot 25 Upotetut matalat rasiat VOIMAAN sopivat vetimet: Liune vakio, Luke, Line, Lucas, Leo, Lucy, Aune. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin Lisätarvikkeet kuten vetimet tarkemmin sivulla mm 95mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. 9

10 Liune Door vapauttaa neliöt. Ovi suljetaan ja avataan painamalla kevyesti vetimen kohdalta. TAIKA D3 sileä valkoinen ovi Hiljaisuus on vakiona. Liunen suosituin ovimalli on hakenut inspiraation esteettömän muotoilun ja ominaisuuden virtaviivaisuudesta ja selkeydestä. Luotettava ja valoisa valkoinen maalattu massiiviovi on myös hiljainen. Hyvin ääneneristävä ratkaisu on tervetullut jokaisen kotiin tuomaan viihtyvyyttä. Runkopaksuus Vedin Ovi Sähkörasia Vakiovedin on aina mukana toimituksessa, muut vedinvaihtoehdot löytyvät lisätarvikkeista. 66 Upotettu, valmistajan vakio 20 Pintarasiat 95 Upotettu, valmistajan vakio 25 Upotetut matalat rasiat 120 Upotettu, valmistajan vakio 25 Upotetut rasiat TAIKAAN sopivat vetimet: Liune vakio, Luke, Line, Lucas, Leo, Lucy, Aune. 10 TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin Lisätarvikkeet kuten vetimet tarkemmin sivulla mm mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm.

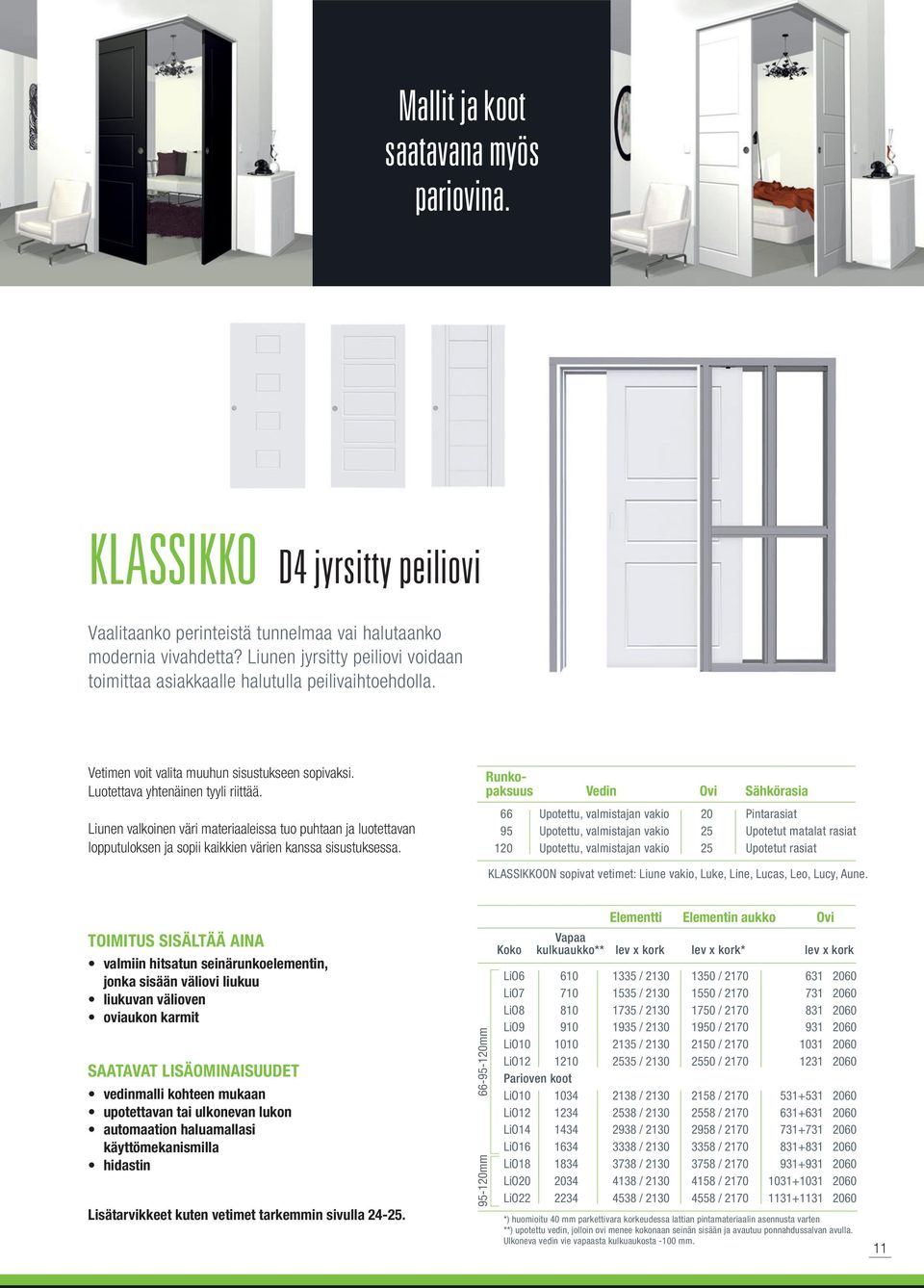

11 Mallit ja koot saatavana myös pariovina. KLASSIKKO D4 jyrsitty peiliovi Vaalitaanko perinteistä tunnelmaa vai halutaanko modernia vivahdetta? Liunen jyrsitty peiliovi voidaan toimittaa asiakkaalle halutulla peilivaihtoehdolla. Vetimen voit valita muuhun sisustukseen sopivaksi. Luotettava yhtenäinen tyyli riittää. Liunen valkoinen väri materiaaleissa tuo puhtaan ja luotettavan lopputuloksen ja sopii kaikkien värien kanssa sisustuksessa. Runkopaksuus Vedin Ovi Sähkörasia 66 Upotettu, valmistajan vakio 20 Pintarasiat 95 Upotettu, valmistajan vakio 25 Upotetut matalat rasiat 120 Upotettu, valmistajan vakio 25 Upotetut rasiat KLASSIKKOON sopivat vetimet: Liune vakio, Luke, Line, Lucas, Leo, Lucy, Aune. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin Lisätarvikkeet kuten vetimet tarkemmin sivulla mm mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. 11

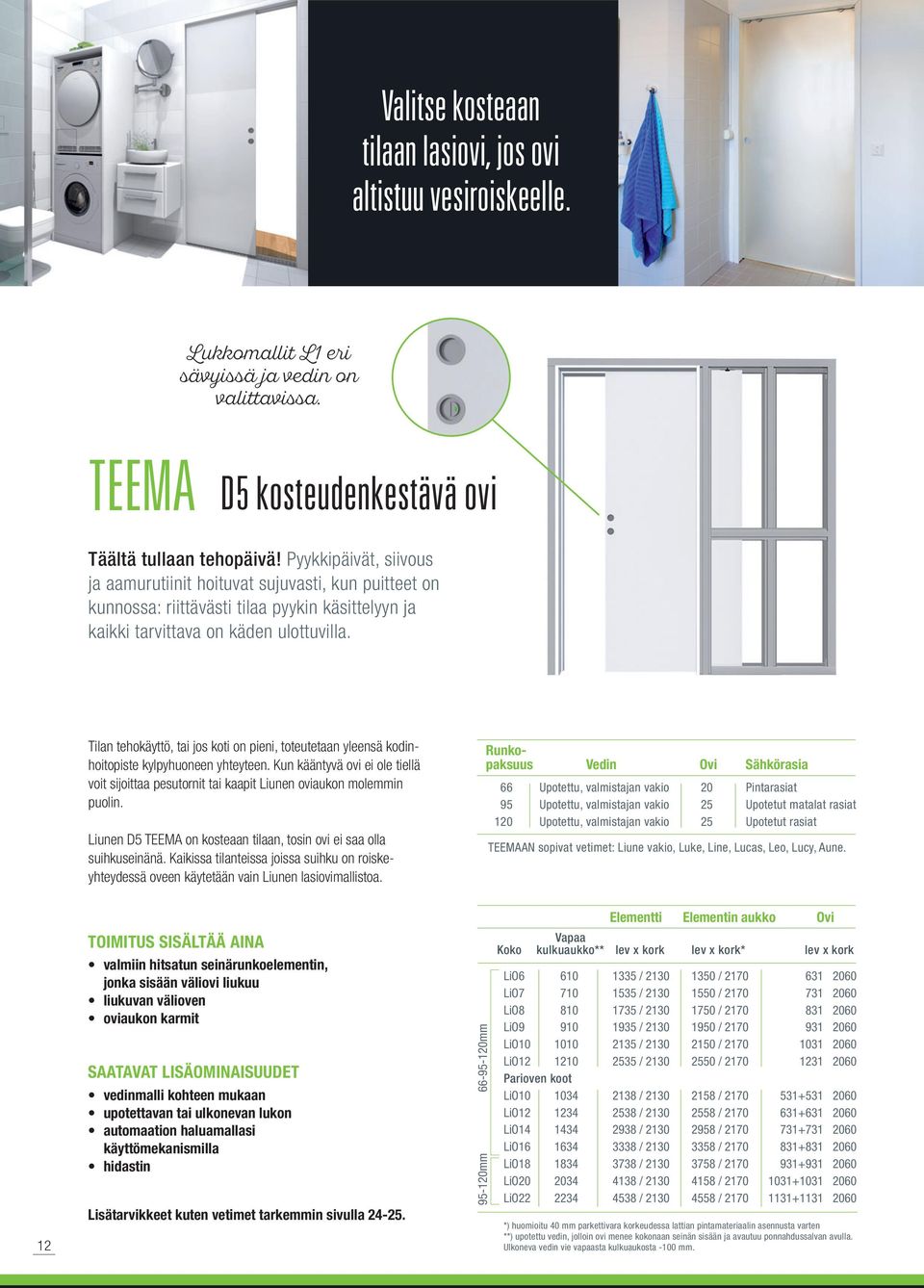

12 Valitse kosteaan tilaan lasiovi, jos ovi altistuu vesiroiskeelle. Lukkomallit L1 eri sävyissä ja vedin on valittavissa. TEEMA D5 kosteudenkestävä ovi Täältä tullaan tehopäivä! Pyykkipäivät, siivous ja aamurutiinit hoituvat sujuvasti, kun puitteet on kunnossa: riittävästi tilaa pyykin käsittelyyn ja kaikki tarvittava on käden ulottuvilla. Tilan tehokäyttö, tai jos koti on pieni, toteutetaan yleensä kodinhoitopiste kylpyhuoneen yhteyteen. Kun kääntyvä ovi ei ole tiellä voit sijoittaa pesutornit tai kaapit Liunen oviaukon molemmin puolin. Liunen D5 TEEMA on kosteaan tilaan, tosin ovi ei saa olla suihkuseinänä. Kaikissa tilanteissa joissa suihku on roiskeyhteydessä oveen käytetään vain Liunen lasiovimallistoa. Runkopaksuus Vedin Ovi Sähkörasia 66 Upotettu, valmistajan vakio 20 Pintarasiat 95 Upotettu, valmistajan vakio 25 Upotetut matalat rasiat 120 Upotettu, valmistajan vakio 25 Upotetut rasiat TEEMAAN sopivat vetimet: Liune vakio, Luke, Line, Lucas, Leo, Lucy, Aune. 12 TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin Lisätarvikkeet kuten vetimet tarkemmin sivulla mm mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm.

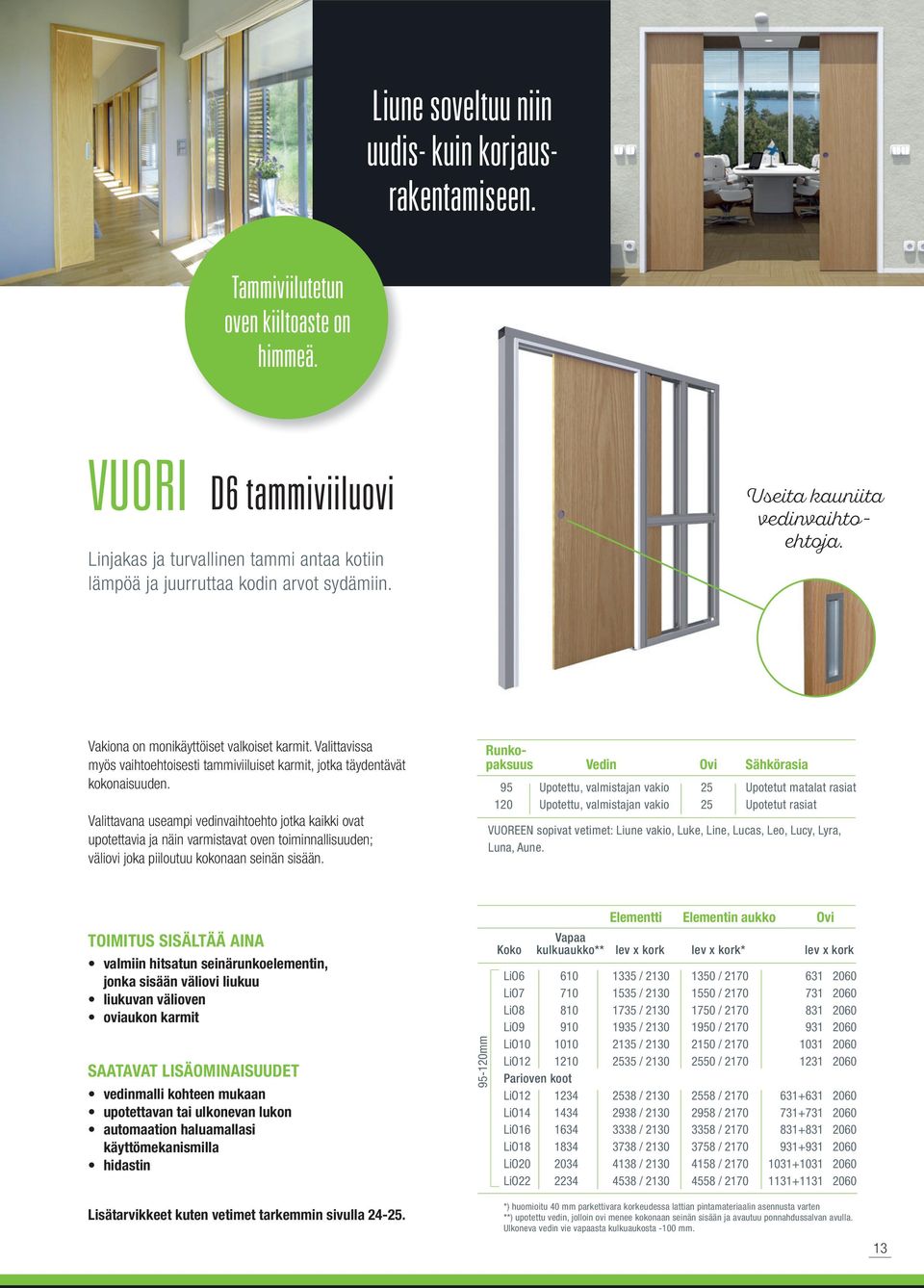

13 Liune soveltuu niin uudis- kuin korjausrakentamiseen. Tammiviilutetun oven kiiltoaste on himmeä. VUORI D6 tammiviiluovi Linjakas ja turvallinen tammi antaa kotiin lämpöä ja juurruttaa kodin arvot sydämiin. Useita kauniita vedinvaihtoehtoja. Vakiona on monikäyttöiset valkoiset karmit. Valittavissa myös vaihtoehtoisesti tammiviiluiset karmit, jotka täydentävät kokonaisuuden. Valittavana useampi vedinvaihtoehto jotka kaikki ovat upotettavia ja näin varmistavat oven toiminnallisuuden; väliovi joka piiloutuu kokonaan seinän sisään. Runkopaksuus Vedin Ovi Sähkörasia 95 Upotettu, valmistajan vakio 25 Upotetut matalat rasiat 120 Upotettu, valmistajan vakio 25 Upotetut rasiat VUOREEN sopivat vetimet: Liune vakio, Luke, Line, Lucas, Leo, Lucy, Lyra, Luna, Aune. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / Lisätarvikkeet kuten vetimet tarkemmin sivulla *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. 13

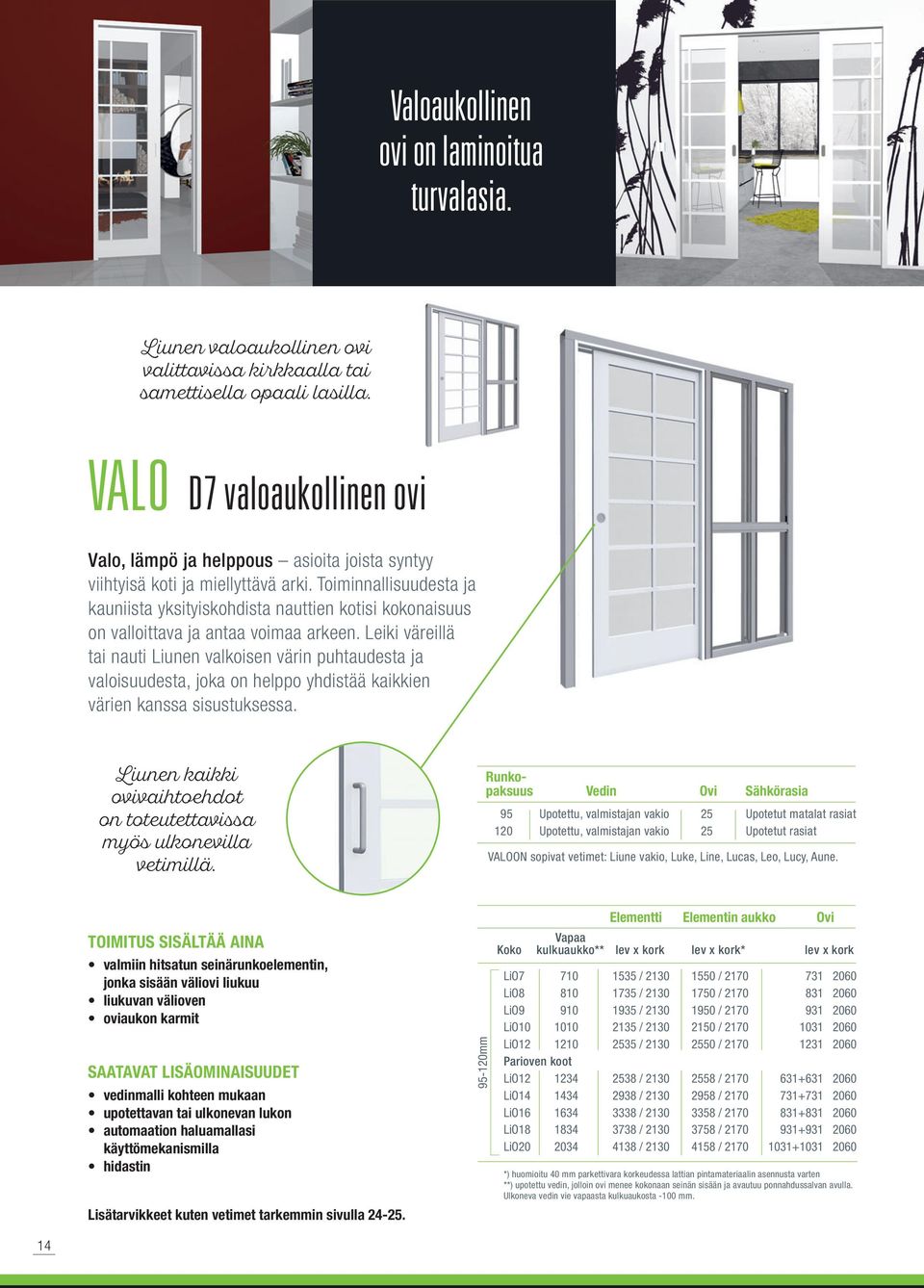

14 Valoaukollinen ovi on laminoitua turvalasia. Liunen valoaukollinen ovi valittavissa kirkkaalla tai samettisella opaali lasilla. VALO D7 valoaukollinen ovi Valo, lämpö ja helppous asioita joista syntyy viihtyisä koti ja miellyttävä arki. Toiminnallisuudesta ja kauniista yksityiskohdista nauttien kotisi kokonaisuus on valloittava ja antaa voimaa arkeen. Leiki väreillä tai nauti Liunen valkoisen värin puhtaudesta ja valoisuudesta, joka on helppo yhdistää kaikkien värien kanssa sisustuksessa. Liunen kaikki ovivaihtoehdot on toteutettavissa myös ulkonevilla vetimillä. Runkopaksuus Vedin Ovi Sähkörasia 95 Upotettu, valmistajan vakio 25 Upotetut matalat rasiat 120 Upotettu, valmistajan vakio 25 Upotetut rasiat VALOON sopivat vetimet: Liune vakio, Luke, Line, Lucas, Leo, Lucy, Aune. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin Lisätarvikkeet kuten vetimet tarkemmin sivulla mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. 14

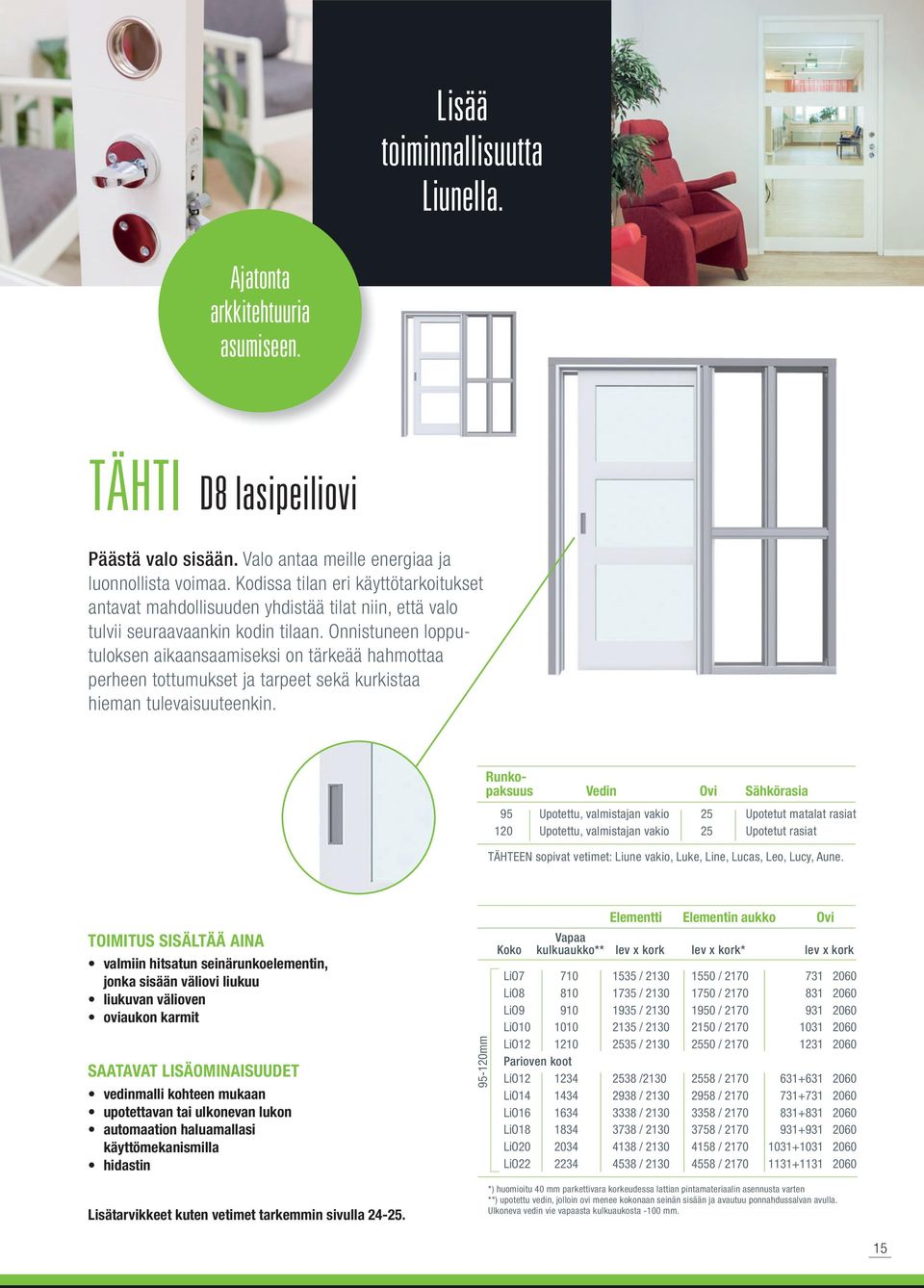

15 Lisää toiminnallisuutta Liunella. Ajatonta arkkitehtuuria asumiseen. TÄHTI D8 lasipeiliovi Päästä valo sisään. Valo antaa meille energiaa ja luonnollista voimaa. Kodissa tilan eri käyttötarkoitukset antavat mahdollisuuden yhdistää tilat niin, että valo tulvii seuraavaankin kodin tilaan. Onnistuneen lopputuloksen aikaansaamiseksi on tärkeää hahmottaa perheen tottumukset ja tarpeet sekä kurkistaa hieman tulevaisuuteenkin. Runkopaksuus Vedin Ovi Sähkörasia 95 Upotettu, valmistajan vakio 25 Upotetut matalat rasiat 120 Upotettu, valmistajan vakio 25 Upotetut rasiat TÄHTEEN sopivat vetimet: Liune vakio, Luke, Line, Lucas, Leo, Lucy, Aune. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin Lisätarvikkeet kuten vetimet tarkemmin sivulla mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. 15

16 Hidastin ja automaatio lisäävät käyttömukavuutta. Lasivaihtoehtoina kirkas, opaali ja tummanharmaa. AIKA D9 lasiovi Upea lasiovi. Virtaviivaista ja selkeää ilmettä tuo Liune lasiovet. Integroidut liukuvat väliovet antavat kodille seesteisen näkymän. Lasiovet myös lukkiutuvat kokonaan seinärungon sisään, jos valitaan upotettu vedin. Runkopaksuus Vedin Ovi Sähkörasia Vetimet ja lukot sekä hidastin ovat lisätarvikkeita. 95 Upotettu, valmistajan vakio 8 Upotetut matalat rasiat 120 Upotettu, valmistajan vakio 8 Upotetut rasiat AIKAAN sopivat vetimet: Lycy, Lexy, Lily. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin mm mm mm mm mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / Lisätarvikkeet kuten vetimet tarkemmin sivulla *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. 16

17 Makuu- ja pukeutumishuoneen loistava tilaratkaisu. Nauti tilasta ja kauneudesta. HEIJASTUS D10 kuvastinpeiliovi Upea tuulahdus tähän hetkeen sillä on ihanaa suunnitella omaa kotia, sen tyyliä, tilankäyttöä ja avaruuden määrää. Kuvastinpeiliovella lisäefekti vielä laajemmasta tilasta tai täytä peili värillä kuten valkoisella. Vetimet ja lukot lisätarvikkeena muun sisustuksen ja tilakäytön mukaan. Runkopaksuus Vedin Ovi Sähkörasia 95 Upotettu, valmistajan vakio 25 Upotetut matalat rasiat 120 Upotettu, valmistajan vakio 25 Upotetut rasiat HEIJASTUKSEEN sopivat vetimet: Liune vakio, Luke, Line, Lucas, Leo, Lucy, Aune. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin Lisätarvikkeet kuten vetimet tarkemmin sivulla mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. 17

18 Upean saunaoven voit valita lasin eri sävyillä. LÄMPÖ D11 saunaovi Sauna ja LÄMPÖ. Unohda ahtaus ja odottelu! Helpota elämää Liunen avulla. Liune vapauttaa kylpyhuoneen käyttöösi kokonaan, eikä tarvitse suunnitteluvaiheessa miettiä mikä jää minkäkin oven taakse vaan koko tila on sinun. Uutuutena moderni puuovi. Saunan oven toimitukseen kuuluu aina ulkoneva puuvedin mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. Runkopaksuus Vedin Ovi 95 Vakiovedin Vakiovedin 8 18 TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit Lisätarvikkeet kuten vetimet tarkemmin sivulla mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. Runkopaksuus Vedin Ovi 95 Vakiovedin Vakiovedin 40

19 Liune on kotimainen tuote. AALTO D13 viiluovet Linjakas ja lämmin puupinta antaa kotiin lämpöä ja juurruttaa kodin arvot sydämiin. Valitse oma puupinta sisustukseen sopivaksi kokonaisuudeksi. Koivu, pähkinä ja mänty ovat viiluovien vakiomateriaalit. Vakiona on monikäyttöiset valkoiset karmit. Valittavana useampi vedinvaihtoehto. Kaikki upotettavat vetimet varmistavat oven toiminnallisuuden eli väliovi joka piiloutuu kokonaan seinän sisään. Runkopaksuus Vedin Ovi Sähkörasia 95 Upotettu, valmistajan vakio 25 Upotetut matalat rasiat 120 Upotettu, valmistajan vakio 25 Upotetut rasiat AALTOON sopivat vetimet: Liune vakio, Luke, Line, Lucas, Leo, Lucy, Lyra, Luna, Aune. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin Lisätarvikkeet kuten vetimet tarkemmin sivulla mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. 19

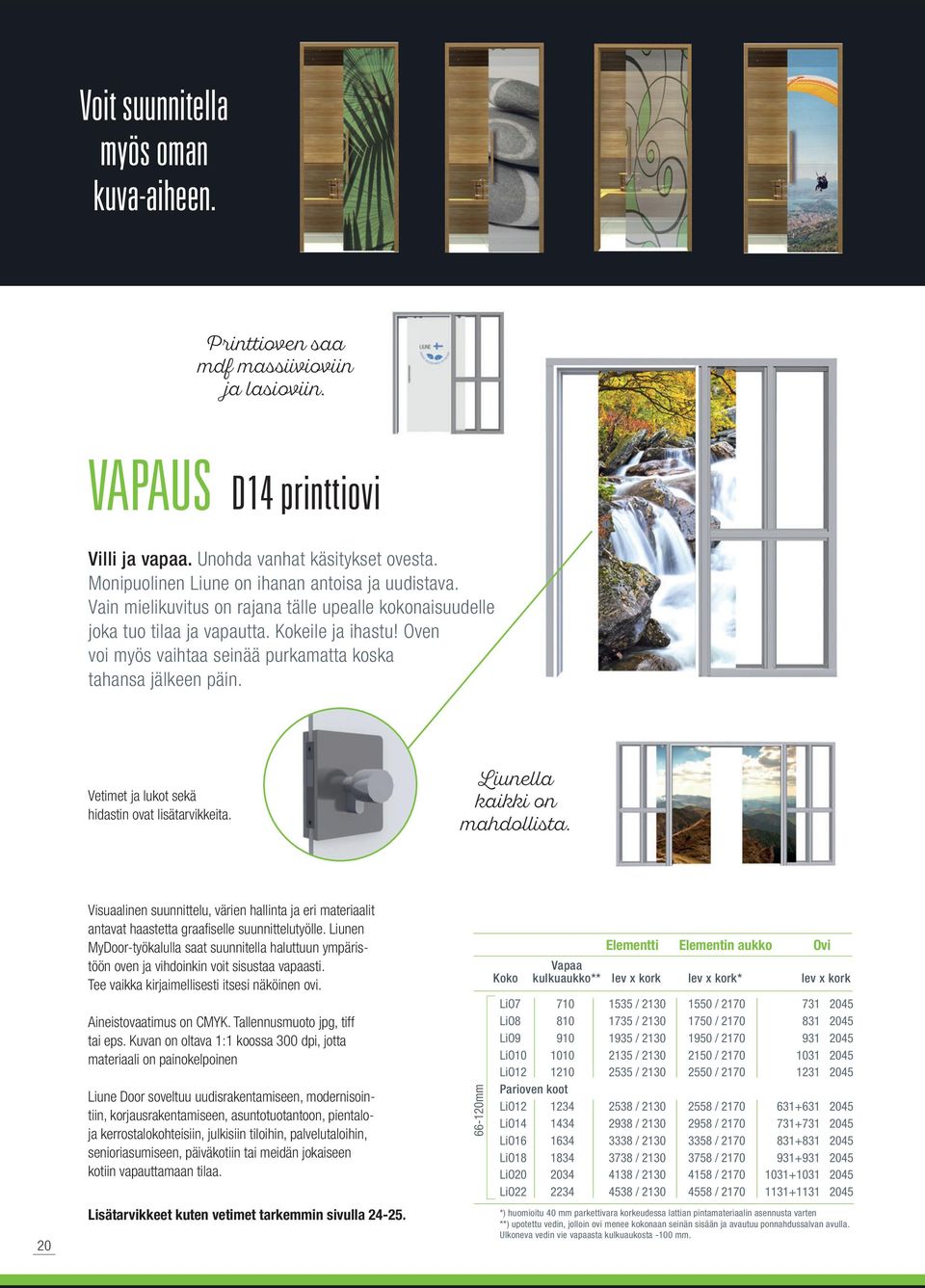

20 Voit suunnitella myös oman kuva-aiheen. Printtioven saa mdf massiivioviin ja lasioviin. VAPAUS D14 printtiovi Villi ja vapaa. Unohda vanhat käsitykset ovesta. Monipuolinen Liune on ihanan antoisa ja uudistava. Vain mielikuvitus on rajana tälle upealle kokonaisuudelle joka tuo tilaa ja vapautta. Kokeile ja ihastu! Oven voi myös vaihtaa seinää purkamatta koska tahansa jälkeen päin. Vetimet ja lukot sekä hidastin ovat lisätarvikkeita. Liunella kaikki on mahdollista. 20 Visuaalinen suunnittelu, värien hallinta ja eri materiaalit antavat haastetta graafiselle suunnittelutyölle. Liunen MyDoor-työkalulla saat suunnitella haluttuun ympäristöön oven ja vihdoinkin voit sisustaa vapaasti. Tee vaikka kirjaimellisesti itsesi näköinen ovi. Aineistovaatimus on CMYK. Tallennusmuoto jpg, tiff tai eps. Kuvan on oltava 1:1 koossa 300 dpi, jotta materiaali on painokelpoinen Liune Door soveltuu uudisrakentamiseen, modernisointiin, korjausrakentamiseen, asuntotuotantoon, pientaloja kerrostalokohteisiin, julkisiin tiloihin, palvelutaloihin, senioriasumiseen, päiväkotiin tai meidän jokaiseen kotiin vapauttamaan tilaa. Lisätarvikkeet kuten vetimet tarkemmin sivulla mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm.

21 Vierastilaa, työnurkkausta... Liunella vapautat tilat käyttöösi. PINTA D15 pintaovi Seinälle voi ripustaa oven tai taulun, valinta on sinun! Ripustuspaketti lasi,- tai mdf-ovelle. PintaLIUNE -järjestelmä sisältää liukuoven ja koko asennuspaketin. PintaLIUNE ripustetaan verhomaisesti roikkumaan seinän päälle. Materiaalipaketti toimitetaan ilman karmeja ja pintalistoja. Ovi sopii täydellisesti seinään. Liunen tekninen toteutus takaa näyttävän lopputuloksen. Vaihtoehto taululle on ripustaa ovi seinään tai jos kuitenkin haluat ripustaa taulun niin valitse perinteinen LIUNE, jossa ovi liukuu väliseinän sisään. TOIMITUS SISÄLTÄÄ AINA pintaliukuoven ripustuspaketin liukuoven SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan hidastin Lisätarvikkeet kuten vetimet tarkemmin sivulla Oviaukko Ovi Ovi Ovi Ovi Ovi Ovi mdf mdf mdf lasi lasi lasi leveys korkeus erik.korkea leveys korkeus erik.korkea LiO LiO LiO LiO LiO LiO LiO LiO PINTAAN sopivat vetimet: LASI: Lucy, Lexy, Lily MDF: Liune vakio, Leo, Lucas, Luke, Lucy, Line 21

22 Liunen tilaratkaisut sopivat kaikkiin kodin huoneisiin. Päästä sisustus valloille ja anna vapaudelle tilaa. Liune uutuus vain katto on rajana! 22

23 Upotetuilla vetimillä ovi liukuu kokonaan seinän sisään. Pienet yksityiskohdat kruunaavat kotisi. DESIGN D16 erikoiskorkea ovi Tyylikkyys ja raikkaus. Selkeän ovimalliston uusin tulokas on tuotu vakioksi 2300mm korkeana. Raikas valkoinen, josta löytyy pienet yksityiskohdat tuomaan omaa ilmettä. Ovi ja karmit ovat samaa valkoista sävyä. Liunen merkittävät ominaisuudet korostuvat korkeassa design ovessa. Vakiovedin on aina mukana toimituksessa, muut vedinvaihtoehdot löytyvät lisätarvikkeista. Runkopaksuus Vedin Ovi Sähkörasia 66 Upotettu, valmistajan vakio 20 Upotetut matalat rasiat 95 Upotettu, valmistajan vakio 25 Upotetut rasiat Designiin sopivat vetimet: Liune vakio, Luke, Line, Lucas, Leo, Lucy, Aune. TOIMITUS SISÄLTÄÄ AINA valmiin hitsatun seinärunkoelementin, jonka sisään väliovi liukuu liukuvan välioven oviaukon karmit SAATAVAT LISÄOMINAISUUDET vedinmalli kohteen mukaan upotettavan tai ulkonevan lukon automaation haluamallasi käyttömekanismilla hidastin 66-95mm Elementti Elementin aukko Ovi Vapaa Koko kulkuaukko** lev x kork lev x kork* lev x kork LiO / / LiO / / LiO / / Parioven koot LiO / / LiO / / LiO / / *) huomioitu 40 mm parkettivara korkeudessa lattian pintamateriaalin asennusta varten **) upotettu vedin, jolloin ovi menee kokonaan seinän sisään ja avautuu ponnahdussalvan avulla. Ulkoneva vedin vie vapaasta kulkuaukosta -100 mm. Lisätarvikkeet kuten vetimet tarkemmin sivulla

24 Liune lisätarvikkeet VEDINMALLIT VAKIOVEDIN LUKE LINE LILY LIUNE SAUNA LUCAS LUKKOMALLIT LUKKO L1 LUKKO L4 LUKKO L2 WC puna-vihreä Pocket door Liune lock Abloy-lukko valkoinen peitekilpi LUKKO L5 LUKKO L6 LUKKO L7 Lasioven lukko rosteri avaimella Lasioven lukko rosteri vääntimellä Pocket Door lukko avaimella 24 L1, hopea L1, kulta L2

25 Pariovet vai yksilehtiset RENTO STARTTI PÄIVÄÄN! Sano hyvästit kaapeilla juoksenteluun ja pimeiden hyllyjen penkomiselle kun Liunen pariovilla toteutat kotiisi upean vaateja säilytystilan. Kävele sisään ja yhdellä silmäyksellä löydät tarvitsemasi. Kaapistot ja hyllyt voidaan kiinnittää Liunen lujaan elementtirunkoon ohjeiden mukaisesti jo rakennusvaiheessa. Viimeistele tila väreillä ja valaistuksella niin saat upean kokonaisuuden. Jokainen Liune on yksilö ja onnistuneen tilan tuoja. Elementtirunko, ovet ja karmit ovat räätälöity asiakkaalle jo valmiiksi. Liukuvat väliovet ovat kiitollinen valinta kaikkiin kodin tiloihin, kun ovet eivät avautuessaan vaadi ylimääräistä tilaa; päinvastoin Liunen liukuovet tuovat tilaa! VAKIOVEDIN 150 mm upotettu LUKE 144 mm kromi LINE 250 mm lankavedin kromi LILY 304 mm lankavedin, kromi LIUNE SAUNA 500 mm haapa LUCAS 105 mm soikea, hopea LUCAS 55 mm pyöreä, hopea LEO 46 mm pyöreä, hopea, kulta LYRA 60 mm pyöreä, rosteri AUNE 60 mm pyöreä, hopea LUNA 50 mm neliö, rosteri LEXI 60 mm kaksipuoleinen musta, rosteri LYCY 60 mm pyöreä, rosteri LYCY 60 mm pyöreä, hopea LEO LYRA AUNE LUNA LEXY LYCY L4 L5 L6 L7 25

26 Liune lasiovi automaatiolla Automaatio yksilehtisiin oviin. Automaatio haluamallasi käyttömekanismilla. AUTOMAATIO D12 Liune liukuoviautomaatti mahdollistaa täydellisen esteettömyyden. Liukuovi on ohjelmoitu toimimaan tasaisella nopeudella halutun turvallisuuden varmistamiseksi. Kaikki liukuovikoneiston osat ovat jo valmiiksi asennettuina koneiston kanssa Liune elementtiin sopivaksi. KÄYTTÖMEKANISMIN VAIHTOEHDOT OVAT: kaukosäädin liiketunnistin painonappi HIDASTIN Hidastin pehmentää oven sulkeutumista, eli hiljentää oven liikettä sen sulkeutuessa. Se vaatii hieman enemmän voimankäyttöä ovea avatessa. Suosittelemme hidastinta lasisiin liukuoviin käyttömukavuuden ja turvallisuuden takaamiseksi. 26

27 Liune käyttöohje OVEN TOIMINTA Ponnahdusmekanismi 1. Oven ollessa seinän sisällä ovi saadaan liikkeelle painamalla oven päädystä vetimen korkeudelta. Ovi suljetaan kevyesti painamalla vetimen korkeudelta seinän sisään. 2. Ovi on ponnahtanut seinän sisältä niin että vedin näkyy osittain. 3. Ovea liikutetaan vetämällä vetimestä seinän suuntaisesti. Ovi suljetaan ja avataan samalla tavalla. Liunen kaikki ovimallit menevät kokonaan seinän sisään upotetuilla vetimillä. Tämä takaa että oven kulkuaukko on kokonaan käytössä. KÄYTTÖOMINAISUUS Oven takareunaan on upotettu ponnahdussalpa vetimen korkeudelle kaikissa mdf ovissa. Ponnahdussalpa lukitsee oven rakenteen sisään ja avattaessa auttaa sen esille ponnahtamisessa. Lasiovessa ponnahdussalpa on oven yläosassa. Ponnahdussalvan voi tarvittaessa vaihtaa irroittamalla karmit ja/ tai oven. Huolto Ovirakennetta ei saa huoltaa. Pyörästöt ovat laakeroidut ja niitä ei voidella tai huolleta. Oven ja karmin pintoja voi pyyhkiä ei hankaavilla miedoilla pesuaineilla. Ovi voidaan tarvittaessa vaihtaa seinärakennetta rikkomatta sillä irroittamalla karmilistat ovi vaihtuu helposti. 27

28 Runkotoimituksen Liune elementti toimitetaan työmaakohtaisesti, joko yhtenä kappaleena tai kahtena Liunen Quick Frame kappaleena. Liune on valmis! 28

29 Liune Door stepit Liune Door -liukuovien asennus on helppoa niin tee-se-itse-remontoijalle kuin ammattirakentajalle. Seuraa 5:n vaiheen asennusohjetta. 1 Liune elementti tulee valmiina, jo tehtaalla koottuna asennus on helppoa ja nopeaa. 4 Väliseinän toinenkin puoli levytetään, mukana on kiinnitysruuvit, joilla levytys on helppoa seinäpinta viimeistellään. 2 Väliseinärunko on valmis ja toiselta puolelta levytetty nostetaan Liunen elementti paikoilleen. 5 Pinta on valmis ovi asennetaan ja karmilistat kiinnitetään mukana tulleilla ruuveilla. 3 Elementin pohja asennetaan valmiin lattiapinnan tasoon kiinnitys. 29

30 Liune Door vapauttaa tilan. LIUNE DOOR toimituskokonaisuus Toimitukseen kuuluu asennusvalmis seinän runkoelementti, jonka sisään ovi liukuu. Liune kokonaisuus säästää tilaa ja tuo arvokkaita lisäneliöitä hyötykäyttöön noin 1-3 m 2, sillä ovi on auki ollessaan seinärakenteen sisällä. Liukuovielementti Asennusvalmis runkoelementti, jossa on kiiinteät alumiini- ja alaohjauskiskot sekä tila valitulle Liune ovelle. Kiinnikkeet Laakeroidut pyörästöt ja ruuvit kipsilevyn kiinnitykseen elementin osalta sekä karmien kiinnitykseen, lisäksi karmitulpat ja ovipäädyn soft -tiiviste. Liukuovi Ovessa on ripustinmekanismit valmiiksi kiinnitettyinä ja useassa mallissa on lukkiutuva ponnahdussalpa ja vedin. Valmius sähkövedoille Elementti on valmiiksi reijitetty sähkövetoja varten. Karmit Standardikarmit (sileä valkoinen) on mitoitettu aina yhdelle kipsilevylle / asennuspuoli. Saunan karmit ovat haapaa. Liune D5 toimituksen karmit ovat kosteudenkestävät. Asennusohjeet Elementille, joka asennetaan runkovaiheessa ja ovelle, joka asennetaan yleensä pintatöiden yhteydessä. 30 Arkkitehdeille ja suunnittelijoille: FREE Liune GDL -objekti Archicadiin ja REVIT -objekti on ladattavissa tai
