1 SKF kunnossapitotuotteet ja voiteluaineet Irrotus Laakerin ostaminen Laakerin kunnonvalvonta Asennus Linjaus Voitelu Pidentävät laakerien kestoikää

2 Asennus & irrotus Mekaaniset työkalut 10 Lämmittämiseen perustuvat työkalut 38 Hydrauliset työkalut 48 Linjauksen ja kunnonvalvonnan laitteet Linjaus 74 Kunnonvalvonta 86 Voitelu Voiteluaineet 118 Varastointi 148 Nesteiden käsittely 150 Käsikäyttöinen voitelu 151 Automaattinen voitelu 156 Öljyn annostelu ja kuntotarkastus 167 Voiteluaineiden testausvälineet 170 Voiteluaineiden valintaa helpottavat ohjelmistot 172 1

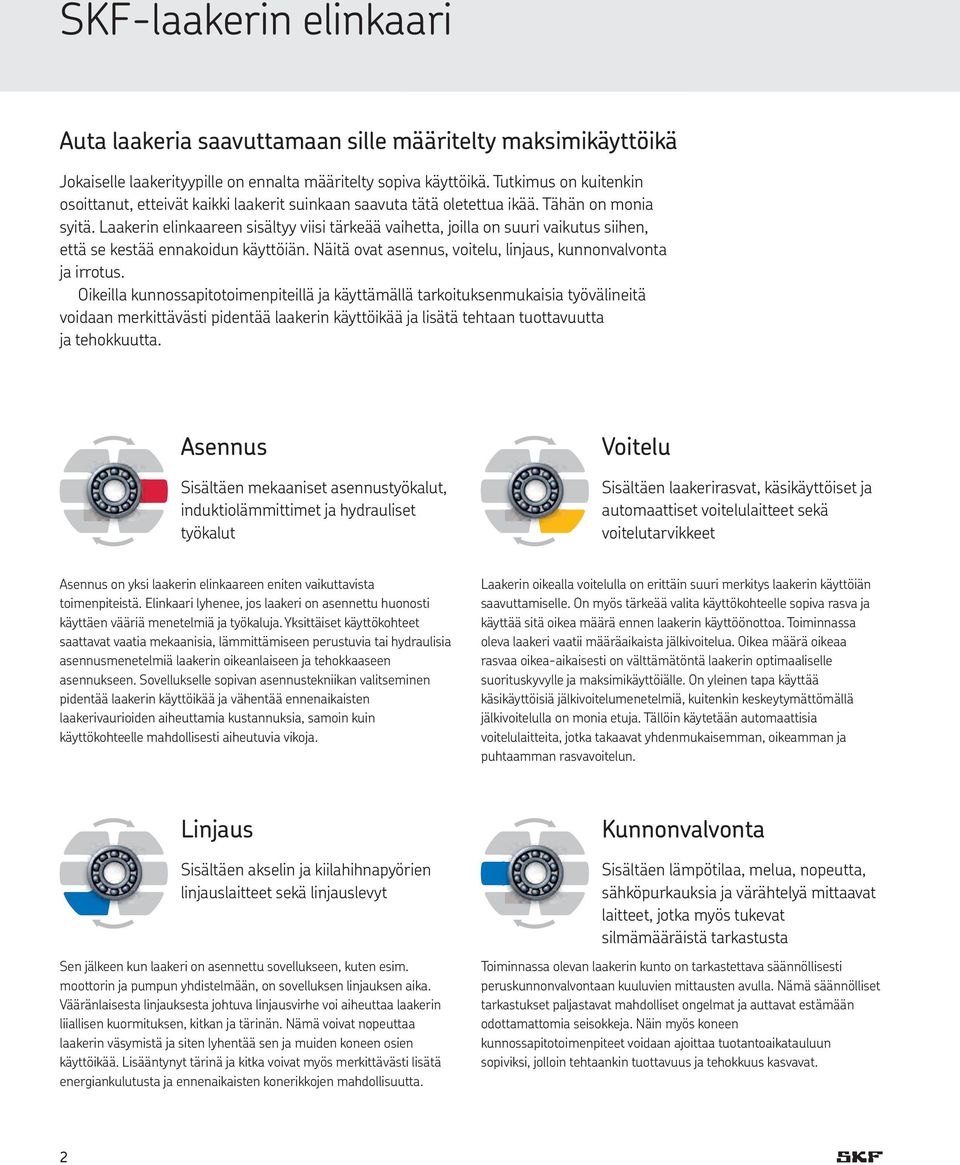

3 SKF-laakerin elinkaari Auta laakeria saavuttamaan sille määritelty maksimikäyttöikä Jokaiselle laakerityypille on ennalta määritelty sopiva käyttöikä. Tutkimus on kuitenkin osoittanut, etteivät kaikki laakerit suinkaan saavuta tätä oletettua ikää. Tähän on monia syitä. Laakerin elinkaareen sisältyy viisi tärkeää vaihetta, joilla on suuri vaikutus siihen, että se kestää ennakoidun käyttöiän. Näitä ovat asennus, voitelu, linjaus, kunnonvalvonta ja irrotus. Oikeilla kunnossapitotoimenpiteillä ja käyttämällä tarkoituksenmukaisia työvälineitä voidaan merkittävästi pidentää laakerin käyttöikää ja lisätä tehtaan tuottavuutta ja tehokkuutta. Asennus Sisältäen mekaaniset asennustyökalut, induktiolämmittimet ja hydrauliset työkalut Voitelu Sisältäen laakerirasvat, käsikäyttöiset ja automaattiset voitelulaitteet sekä voitelutarvikkeet Asennus on yksi laakerin elinkaareen eniten vaikuttavista toimenpiteistä. Elinkaari lyhenee, jos laakeri on asennettu huonosti käyttäen vääriä menetelmiä ja työkaluja. Yksittäiset käyttökohteet saattavat vaatia mekaanisia, lämmittämiseen perustuvia tai hydraulisia asennusmenetelmiä laakerin oikeanlaiseen ja tehokkaaseen asennukseen. Sovellukselle sopivan asennustekniikan valitseminen pidentää laakerin käyttöikää ja vähentää ennenaikaisten laakerivaurioiden aiheuttamia kustannuksia, samoin kuin käyttökohteelle mahdollisesti aiheutuvia vikoja. Laakerin oikealla voitelulla on erittäin suuri merkitys laakerin käyttöiän saavuttamiselle. On myös tärkeää valita käyttökohteelle sopiva rasva ja käyttää sitä oikea määrä ennen laakerin käyttöönottoa. Toiminnassa oleva laakeri vaatii määräaikaista jälkivoitelua. Oikea määrä oikeaa rasvaa oikea-aikaisesti on välttämätöntä laakerin optimaaliselle suorituskyvylle ja maksimikäyttöiälle. On yleinen tapa käyttää käsikäyttöisiä jälkivoitelumenetelmiä, kuitenkin keskeytymättömällä jälkivoitelulla on monia etuja. Tällöin käytetään automaattisia voitelulaitteita, jotka takaavat yhdenmukaisemman, oikeamman ja puhtaamman rasvavoitelun. Linjaus Sisältäen akselin ja kiilahihnapyörien linjauslaitteet sekä linjauslevyt Sen jälkeen kun laakeri on asennettu sovellukseen, kuten esim. moottorin ja pumpun yhdistelmään, on sovelluksen linjauksen aika. Vääränlaisesta linjauksesta johtuva linjausvirhe voi aiheuttaa laakerin liiallisen kuormituksen, kitkan ja tärinän. Nämä voivat nopeuttaa laakerin väsymistä ja siten lyhentää sen ja muiden koneen osien käyttöikää. Lisääntynyt tärinä ja kitka voivat myös merkittävästi lisätä energiankulutusta ja ennenaikaisten konerikkojen mahdollisuutta. Kunnonvalvonta Sisältäen lämpötilaa, melua, nopeutta, sähköpurkauksia ja värähtelyä mittaavat laitteet, jotka myös tukevat silmämääräistä tarkastusta Toiminnassa olevan laakerin kunto on tarkastettava säännöllisesti peruskunnonvalvontaan kuuluvien mittausten avulla. Nämä säännölliset tarkastukset paljastavat mahdolliset ongelmat ja auttavat estämään odottamattomia seisokkeja. Näin myös koneen kunnossapitotoimenpiteet voidaan ajoittaa tuotantoaikatauluun sopiviksi, jolloin tehtaankin tuottavuus ja tehokkuus kasvavat. 2

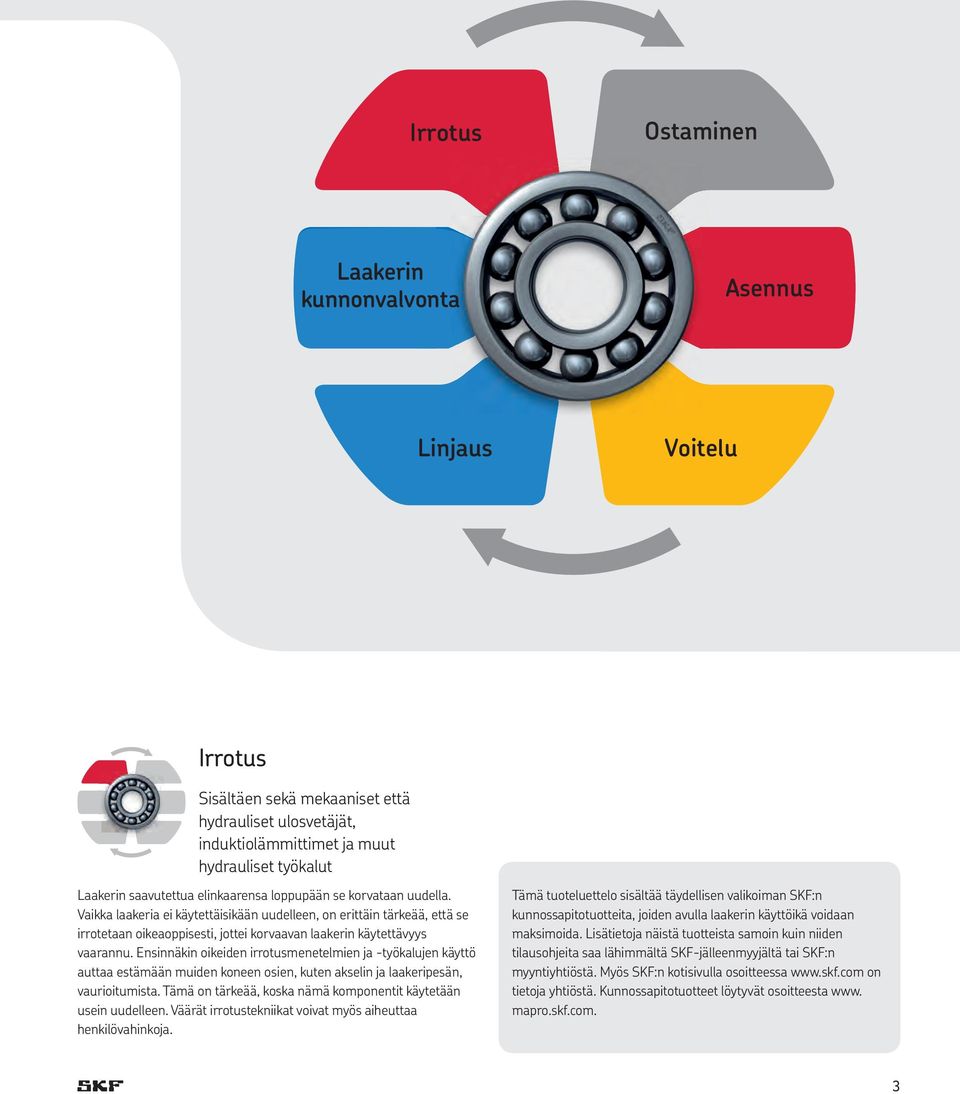

4 Irrotus Ostaminen Laakerin kunnonvalvonta Asennus Linjaus Voitelu Irrotus Sisältäen sekä mekaaniset että hydrauliset ulosvetäjät, induktiolämmittimet ja muut hydrauliset työkalut Laakerin saavutettua elinkaarensa loppupään se korvataan uudella. Vaikka laakeria ei käytettäisikään uudelleen, on erittäin tärkeää, että se irrotetaan oikeaoppisesti, jottei korvaavan laakerin käytettävyys vaarannu. Ensinnäkin oikeiden irrotusmenetelmien ja -työkalujen käyttö auttaa estämään muiden koneen osien, kuten akselin ja laakeripesän, vaurioitumista. Tämä on tärkeää, koska nämä komponentit käytetään usein uudelleen. Väärät irrotustekniikat voivat myös aiheuttaa henkilövahinkoja. Tämä tuoteluettelo sisältää täydellisen valikoiman SKF:n kunnossapitotuotteita, joiden avulla laakerin käyttöikä voidaan maksimoida. Lisätietoja näistä tuotteista samoin kuin niiden tilausohjeita saa lähimmältä SKF-jälleenmyyjältä tai SKF:n myyntiyhtiöstä. Myös SKF:n kotisivulla osoitteessa on tietoja yhtiöstä. Kunnossapitotuotteet löytyvät osoitteesta www. mapro.skf.com. 3

5 Voit estää yli 60 % ennenaikaisista laakerivaurioista Noin 16 % ennenaikaisista laakerivaurioista johtuu laakerin virheellisestä 16% asennuksesta (usein liiallisesta voimankäytöstä yms.) sekä kunnossapitohenkilöstön tietämättömyydestä asianmukaisista asennustyökaluista. Käyttökohteet saattavat vaatia mekaanisia, hydraulisia tai lämmittämiseen perustuvia menetelmiä laakerin oikeanlaiseen ja tehokkaaseen asennukseen ja irrotukseen. SKF tarjoaa täydellisen valikoiman työkaluja ja laitteita, joilla nämä tehtävät voidaan suorittaa helposti, nopeasti ja kustannustehokkaasti. Tätä tukee laaja huoltotekniikoiden osaaminen. Ammattimaisesti ja asianmukaisilla työkaluilla ja -tekniikoilla suoritettu asennus on askel oikeaan suuntaan pyrittäessä maksimoimaan koneiden käytettävyys. Huono voitelu 36% Vaikka kestovoidellut ja tiivistetyt laakerit voidaan asennuksen jälkeen unohtaa, niin 36 % ennenaikaisista vaurioista johtuu väärästä rasvavalinnasta tai liian vähäisestä voitelusta. Huonosti voideltu laakeri hajoaa aina ennenaikaisesti. Laakerit ovat yleensä vaikeimmin saavutettavia koneen osia, joten riittämättömästä voitelusta tulee usein ongelma. Jos käsikäyttöinen voitelu ei ole mahdollista, SKF:ltä löytyy täysin automaattisia järjestelmiä kohteen optimaaliseen voiteluun. Tehokas voitelu ja SKF:n suosittelemien rasvojen, työkalujen ja tekniikoiden käyttö vähentää merkittävästi seisokkeja. Epäpuhtaudet 14% Laakeri on tarkkuustuote, joka toimii moitteettomasti vain, jos laakeri ja sen voiteluaine eivät pääse kosketuksiin epäpuhtauksien kanssa. Koska vain osa laakereista on kestovoideltuja ja tiivistettyjä, ainakin 14 % kaikista ennenaikaisista vaurioista johtuu epäpuhtauksista. SKF:llä on vertaansa vailla olevat tuotanto- ja suunnitteluresurssit sekä räätälöidyt ratkaisut hankalimpiinkin ympäristöihin. Väsyminen 34% Koneiden ylikuormittuminen, virheelliset huoltotoimet ja laiminlyönti aiheuttavat 34 % laakereiden ennenaikaisista vaurioista. Äkillinen ja odottamaton vaurio voidaan välttää, koska laiminlyödyt ja ylikuormittuneet laakerit antavat varoitussignaaleja, jotka voidaan havaita ja tulkita SKF:n kunnonvalvontalaitteilla. Valikoimaan kuuluu kädessä pidettäviä välineitä, kiinteästi asennettuja järjestelmiä sekä tiedonhallintaohjelmistoja ajoittaiseen tai jatkuvaan tärkeimpien toimintaparametrien valvontaan. 4

6 SKF:n menetelmät ja työkalut Laakerointitapa Asennustyökalut Irrotustyökalut Mekaaniset Hydrauliset Öljyinjektio Lämmittimet Mekaaniset Hydrauliset Öljyinjektio Lämmittimet Lieriömäinen akseli Pienet laakerit Keskikokoiset laakerit Suuret laakerit Lieriömäiset rullalaakerityypit NU, NJ, NUP, kaikki koot Kartiomainen akseli Pienet laakerit Keskikokoiset laakerit Suuret laakerit Kiristysholkki Pienet laakerit Keskikokoiset laakerit * Suuret laakerit Vetoholkki Pienet laakerit Keskikokoiset laakerit Suuret laakerit Pienet laakerit: akselihalkaisija <80 mm / Keskikokoiset laakerit: akselihalkaisija mm / Suuret laakerit: akselihalkaisija >200 mm / * Vain pallomaisille kuulalaakereille. Ulosvetäjä sivu 22 Vetoleukasarja sivu 26 Hydraulinen ulosvetäjä sivu 23 Iskuholkki sivu 10 Haka-avain sivu 13 skuhakaavain sivu 16 Hydraulinen mutteri ja pumppu sivu 52 Drive-upmenetelmä sivu 50 Öljyinjektiomenetelmä sivu 48 Lämpölevy induktiolämmitin sivu 40 Alumiinirengas EAZ lämmitin sivu 45 5

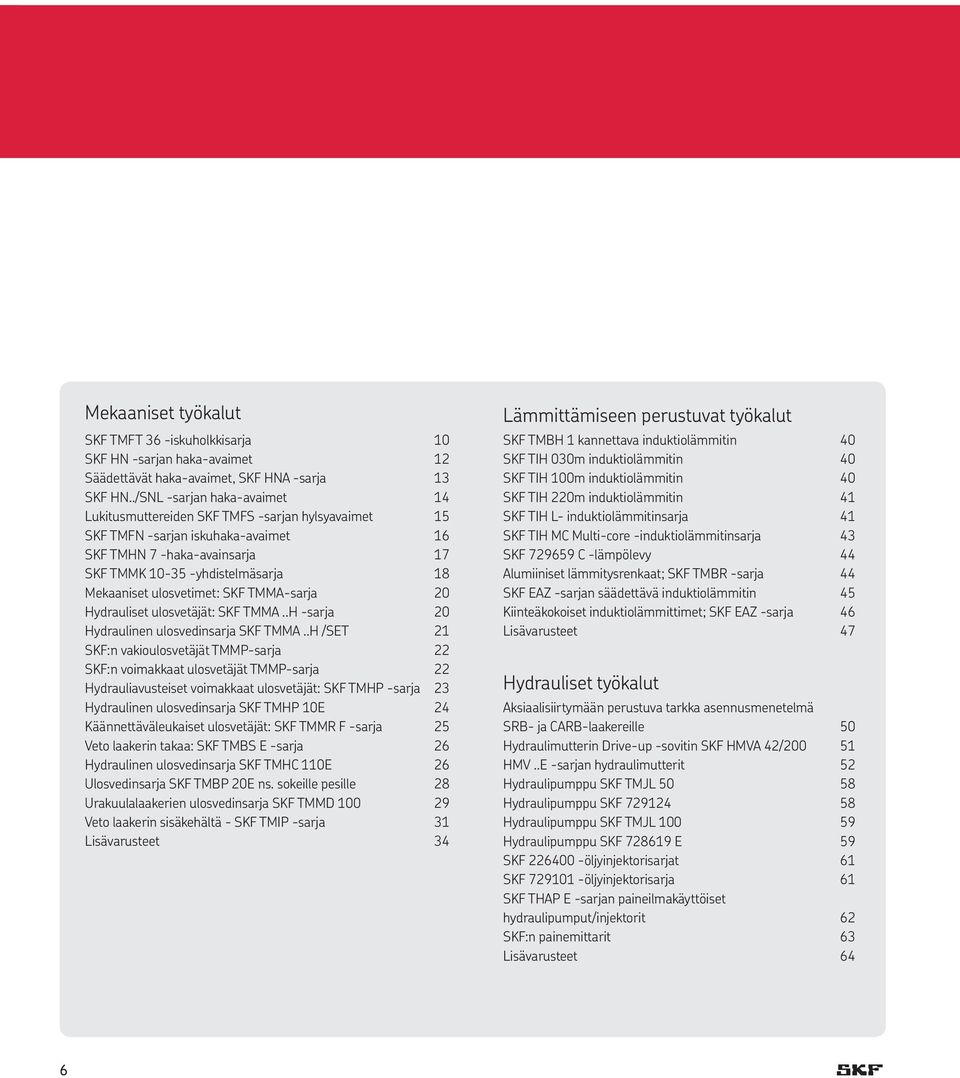

7 Mekaaniset työkalut SKF TMFT 36 -iskuholkkisarja 10 SKF HN -sarjan haka-avaimet 12 Säädettävät haka-avaimet, SKF HNA -sarja 13 SKF HN../SNL -sarjan haka-avaimet 14 Lukitusmuttereiden SKF TMFS -sarjan hylsyavaimet 15 SKF TMFN -sarjan iskuhaka-avaimet 16 SKF TMHN 7 -haka-avainsarja 17 SKF TMMK yhdistelmäsarja 18 Mekaaniset ulosvetimet: SKF TMMA-sarja 20 Hydrauliset ulosvetäjät: SKF TMMA..H -sarja 20 Hydraulinen ulosvedinsarja SKF TMMA..H /SET 21 SKF:n vakioulosvetäjät TMMP-sarja 22 SKF:n voimakkaat ulosvetäjät TMMP-sarja 22 Hydrauliavusteiset voimakkaat ulosvetäjät: SKF TMHP -sarja 23 Hydraulinen ulosvedinsarja SKF TMHP 10E 24 Käännettäväleukaiset ulosvetäjät: SKF TMMR F -sarja 25 Veto laakerin takaa: SKF TMBS E -sarja 26 Hydraulinen ulosvedinsarja SKF TMHC 110E 26 Ulosvedinsarja SKF TMBP 20E ns. sokeille pesille 28 Urakuulalaakerien ulosvedinsarja SKF TMMD Veto laakerin sisäkehältä - SKF TMIP -sarja 31 Lisävarusteet 34 Lämmittämiseen perustuvat työkalut SKF TMBH 1 kannettava induktiolämmitin 40 SKF TIH 030m induktiolämmitin 40 SKF TIH 100m induktiolämmitin 40 SKF TIH 220m induktiolämmitin 41 SKF TIH L- induktiolämmitinsarja 41 SKF TIH MC Multi-core -induktiolämmitinsarja 43 SKF C -lämpölevy 44 Alumiiniset lämmitysrenkaat; SKF TMBR -sarja 44 SKF EAZ -sarjan säädettävä induktiolämmitin 45 Kiinteäkokoiset induktiolämmittimet; SKF EAZ -sarja 46 Lisävarusteet 47 Hydrauliset työkalut Aksiaalisiirtymään perustuva tarkka asennusmenetelmä SRB- ja CARB-laakereille 50 Hydraulimutterin Drive-up -sovitin SKF HMVA 42/ HMV..E -sarjan hydraulimutterit 52 Hydraulipumppu SKF TMJL Hydraulipumppu SKF Hydraulipumppu SKF TMJL Hydraulipumppu SKF E 59 SKF öljyinjektorisarjat 61 SKF öljyinjektorisarja 61 SKF THAP E -sarjan paineilmakäyttöiset hydraulipumput/injektorit 62 SKF:n painemittarit 63 Lisävarusteet 64 6

8 Asennus & irrotus Mekaaniset työkalut 10 Lämmittämiseen perustuvat työkalut 38 Hydrauliset työkalut 48 Induktiolämmittimet Ulosvetäjät SKF:n öljyinjektorimenetelmä Haka-avaimet 7

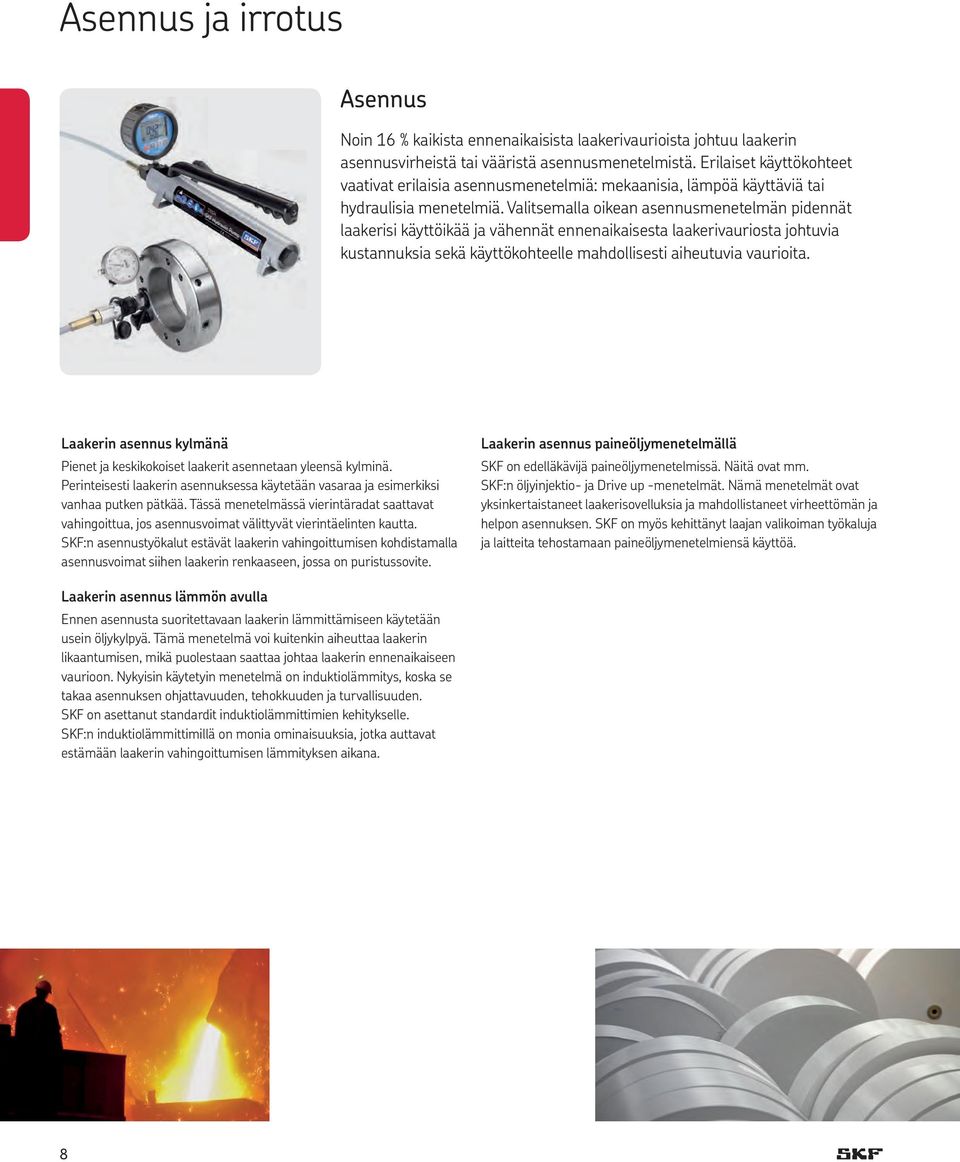

9 Asennus ja irrotus Asennus Noin 16 % kaikista ennenaikaisista laakerivaurioista johtuu laakerin asennusvirheistä tai vääristä asennusmenetelmistä. Erilaiset käyttökohteet vaativat erilaisia asennusmenetelmiä: mekaanisia, lämpöä käyttäviä tai hydraulisia menetelmiä. Valitsemalla oikean asennusmenetelmän pidennät laakerisi käyttöikää ja vähennät ennenaikaisesta laakerivauriosta johtuvia kustannuksia sekä käyttökohteelle mahdollisesti aiheutuvia vaurioita. Laakerin asennus kylmänä Pienet ja keskikokoiset laakerit asennetaan yleensä kylminä. Perinteisesti laakerin asennuksessa käytetään vasaraa ja esimerkiksi vanhaa putken pätkää. Tässä menetelmässä vierintäradat saattavat vahingoittua, jos asennusvoimat välittyvät vierintäelinten kautta. SKF:n asennustyökalut estävät laakerin vahingoittumisen kohdistamalla asennusvoimat siihen laakerin renkaaseen, jossa on puristussovite. Laakerin asennus paineöljymenetelmällä SKF on edelläkävijä paineöljymenetelmissä. Näitä ovat mm. SKF:n öljyinjektio- ja Drive up -menetelmät. Nämä menetelmät ovat yksinkertaistaneet laakerisovelluksia ja mahdollistaneet virheettömän ja helpon asennuksen. SKF on myös kehittänyt laajan valikoiman työkaluja ja laitteita tehostamaan paineöljymenetelmiensä käyttöä. Laakerin asennus lämmön avulla Ennen asennusta suoritettavaan laakerin lämmittämiseen käytetään usein öljykylpyä. Tämä menetelmä voi kuitenkin aiheuttaa laakerin likaantumisen, mikä puolestaan saattaa johtaa laakerin ennenaikaiseen vaurioon. Nykyisin käytetyin menetelmä on induktiolämmitys, koska se takaa asennuksen ohjattavuuden, tehokkuuden ja turvallisuuden. SKF on asettanut standardit induktiolämmittimien kehitykselle. SKF:n induktiolämmittimillä on monia ominaisuuksia, jotka auttavat estämään laakerin vahingoittumisen lämmityksen aikana. 8

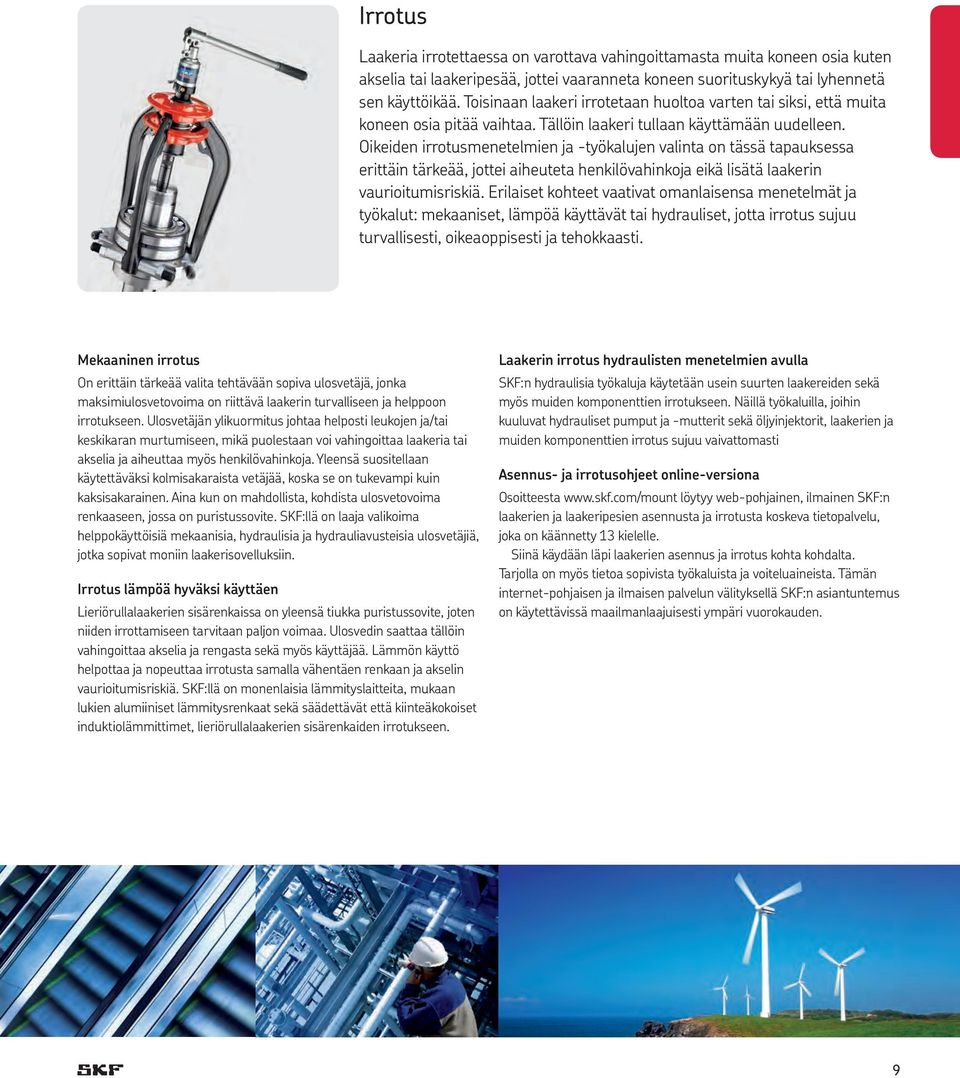

10 Irrotus Laakeria irrotettaessa on varottava vahingoittamasta muita koneen osia kuten akselia tai laakeripesää, jottei vaaranneta koneen suorituskykyä tai lyhennetä sen käyttöikää. Toisinaan laakeri irrotetaan huoltoa varten tai siksi, että muita koneen osia pitää vaihtaa. Tällöin laakeri tullaan käyttämään uudelleen. Oikeiden irrotusmenetelmien ja -työkalujen valinta on tässä tapauksessa erittäin tärkeää, jottei aiheuteta henkilövahinkoja eikä lisätä laakerin vaurioitumisriskiä. Erilaiset kohteet vaativat omanlaisensa menetelmät ja työkalut: mekaaniset, lämpöä käyttävät tai hydrauliset, jotta irrotus sujuu turvallisesti, oikeaoppisesti ja tehokkaasti. Mekaaninen irrotus On erittäin tärkeää valita tehtävään sopiva ulosvetäjä, jonka maksimiulosvetovoima on riittävä laakerin turvalliseen ja helppoon irrotukseen. Ulosvetäjän ylikuormitus johtaa helposti leukojen ja/tai keskikaran murtumiseen, mikä puolestaan voi vahingoittaa laakeria tai akselia ja aiheuttaa myös henkilövahinkoja. Yleensä suositellaan käytettäväksi kolmisakaraista vetäjää, koska se on tukevampi kuin kaksisakarainen. Aina kun on mahdollista, kohdista ulosvetovoima renkaaseen, jossa on puristussovite. SKF:llä on laaja valikoima helppokäyttöisiä mekaanisia, hydraulisia ja hydrauliavusteisia ulosvetäjiä, jotka sopivat moniin laakerisovelluksiin. Irrotus lämpöä hyväksi käyttäen Lieriörullalaakerien sisärenkaissa on yleensä tiukka puristussovite, joten niiden irrottamiseen tarvitaan paljon voimaa. Ulosvedin saattaa tällöin vahingoittaa akselia ja rengasta sekä myös käyttäjää. Lämmön käyttö helpottaa ja nopeuttaa irrotusta samalla vähentäen renkaan ja akselin vaurioitumisriskiä. SKF:llä on monenlaisia lämmityslaitteita, mukaan lukien alumiiniset lämmitysrenkaat sekä säädettävät että kiinteäkokoiset induktiolämmittimet, lieriörullalaakerien sisärenkaiden irrotukseen. Laakerin irrotus hydraulisten menetelmien avulla SKF:n hydraulisia työkaluja käytetään usein suurten laakereiden sekä myös muiden komponenttien irrotukseen. Näillä työkaluilla, joihin kuuluvat hydrauliset pumput ja -mutterit sekä öljyinjektorit, laakerien ja muiden komponenttien irrotus sujuu vaivattomasti Asennus- ja irrotusohjeet online-versiona Osoitteesta löytyy web-pohjainen, ilmainen SKF:n laakerien ja laakeripesien asennusta ja irrotusta koskeva tietopalvelu, joka on käännetty 13 kielelle. Siinä käydään läpi laakerien asennus ja irrotus kohta kohdalta. Tarjolla on myös tietoa sopivista työkaluista ja voiteluaineista. Tämän internet-pohjaisen ja ilmaisen palvelun välityksellä SKF:n asiantuntemus on käytettävissä maailmanlaajuisesti ympäri vuorokauden. 9

11 Mekaaninen asennus Auttaa ehkäisemään ennenaikaisia laakerivaurioita SKF TMFT 36 -iskuholkkisarja Epäonnistunut asennus, usein tarpeettoman suuren voiman takia, aiheuttaa 16 % ennenaikaisista laakerivaurioista. SKF:n iskuholkkisarja TMFT 36 on suunniteltu laakereiden nopeaan ja tarkkaan asennukseen, samalla kun laakerivaurion riski pienenee. Oikein valitulla iskuholkilla ja lyöntilevyllä varmistetaan, että asennuksessa käytetty voima kohdistuu sille laakerin renkaalle, jolla on tiukka sovite, jolloin laakerin vierintäratojen ja -elimien vaurioitumisen vaara pienenee. Sarja sisältää 36 lyöntilevyä, 3 iskuholkkia ja rekyylittömän vasaran pakattuna kevyeen kantolaukkuun. TMFT 36:ta voidaan käyttää myös muun muassa holkkien, tiivisteiden ja hihnapyörien asennukseen. 36 erikokoista lyöntilevyä kattavat yli 400 erilaista laakeria. Mahdollistaa virheettömän asennuksen akselille, pesään sekä ns. sokeaan pesään. Lyöntilevyn halkaisija on sama kuin laakerin sisä- ja ulkokehän halkaisija. Erikoismuotoiltu iskuholkin pää jakaa asennusvoiman tasaisesti. Lyöntilevyt ja iskuholkit on valmistettu hyvin iskuja kestävästä materiaalista niiden eliniän pidentämiseksi. Lyöntilevyn ja iskuholkin tukeva kiinnitys toisiinsa takaa työkalun kestävyyden ja tasapainon. Lyöntilevyä voidaan käyttää myös prässissä. Lyöntilevyihin on selvästi merkitty koko valintaa helpottamaan. Iskuholkin pinta takaa erinomaisen otteen. Nailonista valmistettu iskupää estää osien vahingoittumisen. Kuminen kädensija varmistaa pitävän otteen vasarasta. Tekniset tiedot Tyyppimerkintä TMFT 36 Lyöntilevyt Sisähalkaisija Ulkohalkaisija Iskuholkit Akselin maksimipituus Vasara mm mm Iskuholkki A: 220 mm Iskuholkki B: 220 mm Iskuholkki C: 225 mm TMFT 36-H, paino 0,9 kg Kantolaukun mitat mm Lyöntilevyjen määrä 36 Iskuholkkien määrä 3 Paino (sisältää kantolaukun) 4,4 kg 10

12 SKF TMFT 36 valintataulukko is suitable for SKF Bearing series C C /.. 62/ C BS C 2205 C / C C B /38 B / / / /37 63/ X JLM JM Tiukat sovitteet - lieriömäiset akselit Useimmat laakerit asennetaan akselille tai pesään joko ulko- tai sisärenkaastaan tiukalla sovitteella. Oikea sovite selviää SKF:n Laakerikirjasta ja SKF:n Laakereiden kunnossapitokirjasta tai kääntymällä SKF:n neuvontainsinöörin puoleen. Akselin tiukka sovite Pesän tiukka sovite Väärä asennus Kun laakeri asennetaan kylmänä, asennusvoimat pitää kohdistaa aina siihen renkaaseen, joka on tiukalla sovitteella. Laakeri ja vierintäradat voivat vahingoittua, jos asennusvoimat välittyvät vierintäelinten kautta. Väärin kohdistettu asennusvoima voi johtaa vierintäratojen vaurioitumiseen Oikea asennus Vierintäratojen vahingoittumisen riski voidaan minimoida käyttämällä SKF:n laakerin asennustyökaluja, TMFT 36 -iskuholkkisarjaa ja TMMK yhdistelmäsarjaa. Näiden avulla voimat välittyvät tasaisesti ja tehokkaasti tiukalle sovitteelle, jolloin vierintäradat säilyvät ehjinä. Oikeiden työkalujen avulla vältetään vierintäratojen vauriot 11

13 Haka-avaimet ja hylsyavaimet Tiukat sovitteet - kartiomaiset akselit Kartiomaisille akseleille asennettavat laakerit saavuttavat tiukan sovitteen, kun laakeri ahdetaan akselille. Laakeria ei saa ahtaa liian pitkälle, koska tällöin välys saattaa hävitä ja laakeri vaurioitua. Väärä asennus Laakeri on ahdettu liian kauas ja välys on kokonaan poissa; vaurioituminen on todennäköistä. Oikea asennus Laakeri on ahdettu oikealle etäisyydelle ja oikea välys on saavutettu. SKF:n laajan haka- ja hylsyavainvalikoima avulla erilaisia ja erikokoisia lukitusmuttereita voidaan kiristää ja löysätä, silloin kun laakerit on asennettu suoraan akselille tai holkille. Haka-avaimen tarkka etäisyys vähentää mutterin vaurioitumisriskiä SKF HN -sarjan haka-avaimet Minimoivat akselin ja mutterin vaurioitumisriskiä. Muovikahva kestää öljyä, rasvaa ja likaa, jolloin ote on todella pitävä. Muovikahva minimoi suoraa ihon ja metallin kosketusta, jolloin korroosioriski pienenee. Kahvaan laserilla kaiverrettu tuotemerkintä helpottaa oikean avaimen tunnistamista ja valintaa. Saatavana sarjana SKF HN 4-16/SET, joka sisältää 9 haka-avainta lukitusmuttereille, joiden koko on SKF HN 4-16/SET sisältää: HN 4 HN 8-9 HN 14 HN 5-6 HN HN 15 HN 7 HN HN 16 12

14 HN-sarjan valintataulukko Tyyppimerkintä Sopii seuraaville SKF:n lukitusmuttereille: KM N AN KMK KMFE KMT DIN 1804 (M) HN M6 0,75, M8 1 HN HN 2-3 2, 3 2, 3 2, 3 0 M10 1, M12 1,5 HN , 2 M14 1,5, M16 1,5 HN 5-6 5, 6 5, 6 5, 6 5, 6 3, 4, 5 M22 1,5, M24 1,5, M26 1,5 HN , 7 M28 1,5, M30 1,5, M32 1,5, M35 1,5 HN 8-9 8, 9 8, 9 8, 9 8, 9 8 M38 1,5, M40 1,5, M42 1,5 HN , 11 10, 11 10, 11 10, 11 9, 10 M45 1,5, M48 1,5, M50 1,5 HN , 13 12, 13 12, 13 12, 13 11, 12 M52 1,5, M55 1,5, M58 1,5, M60 1,5 HN HN , 14 M62 1,5, M65 1,5, M68 1,5, M70 1,5 HN HN M72 1,5, M75 1,5, HN , 19, 20 18, 19, 20 18, 19, 20 18, 19, 20 17, 18, 19 M80 2, M85 2, M90 2 HN , 22 21, 22 21, 22 20, 22 M95 2, M100 2 Tekniset tiedot HN-sarja Tyyppimerkintä Haka-avainmalli DIN 1810 mm HN HN 1 Ø20 Ø HN 2-3 Ø25 Ø HN 4 Ø30 Ø HN HN 7 Ø52 Ø HN HN Ø68 Ø Lukitusmutterin ulkohalkaisija mm Tyyppimerkintä Haka-avainmalli DIN 1810 mm Lukitusmutterin ulkohalkaisija mm HN Ø80 Ø HN HN 15 Ø95 Ø HN HN 17 Ø110 Ø HN Ø120 Ø HN Ø135 Ø Neljä avainkokoa 24 mutterikoon kiristämiseen ja löysäämiseen Säädettävät haka-avaimet, SKF HNA -sarja Yksi haka-avain kattaa useita akselimutterikokoja, jolloin haka-avain soveltuu käytettäväksi useissa eri käyttökohteissa. Taloudellinen ratkaisu: 4 haka-avainta kattaa 24 mutterikokoa. Laserilla kaiverretut tuotekoodit osoittavat kyseisen avaimen kattaman mutterisarjan ja helpottavat oikean avaimen valintaa. Monikäyttöinen: soveltuu laajalle lukitusmutterivalikoimalle. Minimoi akselin ja mutterin vaurioitumisriskiä. Tekniset tiedot ja valintataulukko HNA -sarja Tyyppimerkintä Lukitusmutterin ulkohalkaisija Sopii seuraaville SKF:n lukitusmuttereille: mm KM KML N AN KMK KMFE KMT HNA HNA HNA HNA

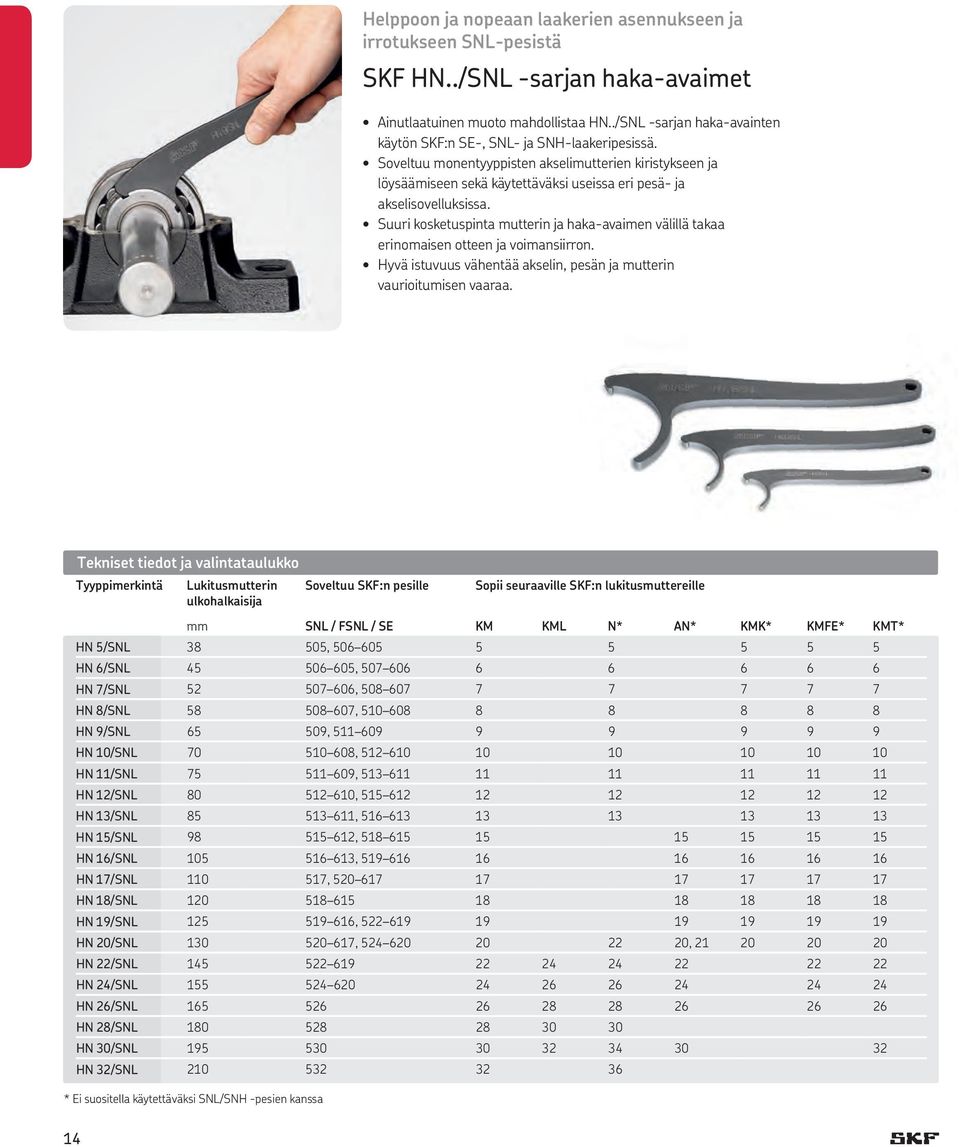

15 Helppoon ja nopeaan laakerien asennukseen ja irrotukseen SNL-pesistä SKF HN../SNL -sarjan haka-avaimet Ainutlaatuinen muoto mahdollistaa HN../SNL -sarjan haka-avainten käytön SKF:n SE-, SNL- ja SNH-laakeripesissä. Soveltuu monentyyppisten akselimutterien kiristykseen ja löysäämiseen sekä käytettäväksi useissa eri pesä- ja akselisovelluksissa. Suuri kosketuspinta mutterin ja haka-avaimen välillä takaa erinomaisen otteen ja voimansiirron. Hyvä istuvuus vähentää akselin, pesän ja mutterin vaurioitumisen vaaraa. Tekniset tiedot ja valintataulukko Tyyppimerkintä Lukitusmutterin Soveltuu SKF:n pesille ulkohalkaisija * Ei suositella käytettäväksi SNL/SNH -pesien kanssa Sopii seuraaville SKF:n lukitusmuttereille mm SNL / FSNL / SE KM KML N* AN* KMK* KMFE* KMT* HN 5/SNL , HN 6/SNL , HN 7/SNL , HN 8/SNL , HN 9/SNL , HN 10/SNL , HN 11/SNL , HN 12/SNL , HN 13/SNL , HN 15/SNL , HN 16/SNL , HN 17/SNL , HN 18/SNL HN 19/SNL , HN 20/SNL , , HN 22/SNL HN 24/SNL HN 26/SNL HN 28/SNL HN 30/SNL HN 32/SNL

16 Helppo asennus ja irrotus ilman mutterivahinkoja Lukitusmuttereiden SKF TMFS -sarjan hylsyavaimet Vaatii vähemmän tilaa laakerin ympärillä kuin haka-avain. Tuumamittainen kiinnitys hylsyvääntimiä ja momenttiavaimia varten. SKF TMFS sopii sarjojen KM, KMK (metrimitoitus) ja KMF muttereihin. Erikoismalleja saatavana tilauksesta. Tekniset tiedot ja valintataulukko Tyyppimerkintä Soveltuu mutterisarjoille Mitat Liitäntä KM, KMFE DIN 1804 (M) Lukitusmutterin Hylsyn ulkohalkaisija Korkeus KMK ulkohalkaisija mm mm mm in. TMFS , /8 TMFS , /8 TMFS 2 2 M , /2 TMFS 3 3 M12 1, , /2 TMFS M16 1, , /2 TMFS , /2 TMFS M26 1, , /2 TMFS M32 1, , /2 TMFS M38 1, , /2 TMFS , /4 TMFS , /4 TMFS M48 1,5, M50 1, , /4 TMFS M52 1,5, M55 1, , /4 TMFS , /4 TMFS , TMFS , TMFS , TMFS M72 1,5, M75 1, , TMFS , TMFS M , TMFS M ,

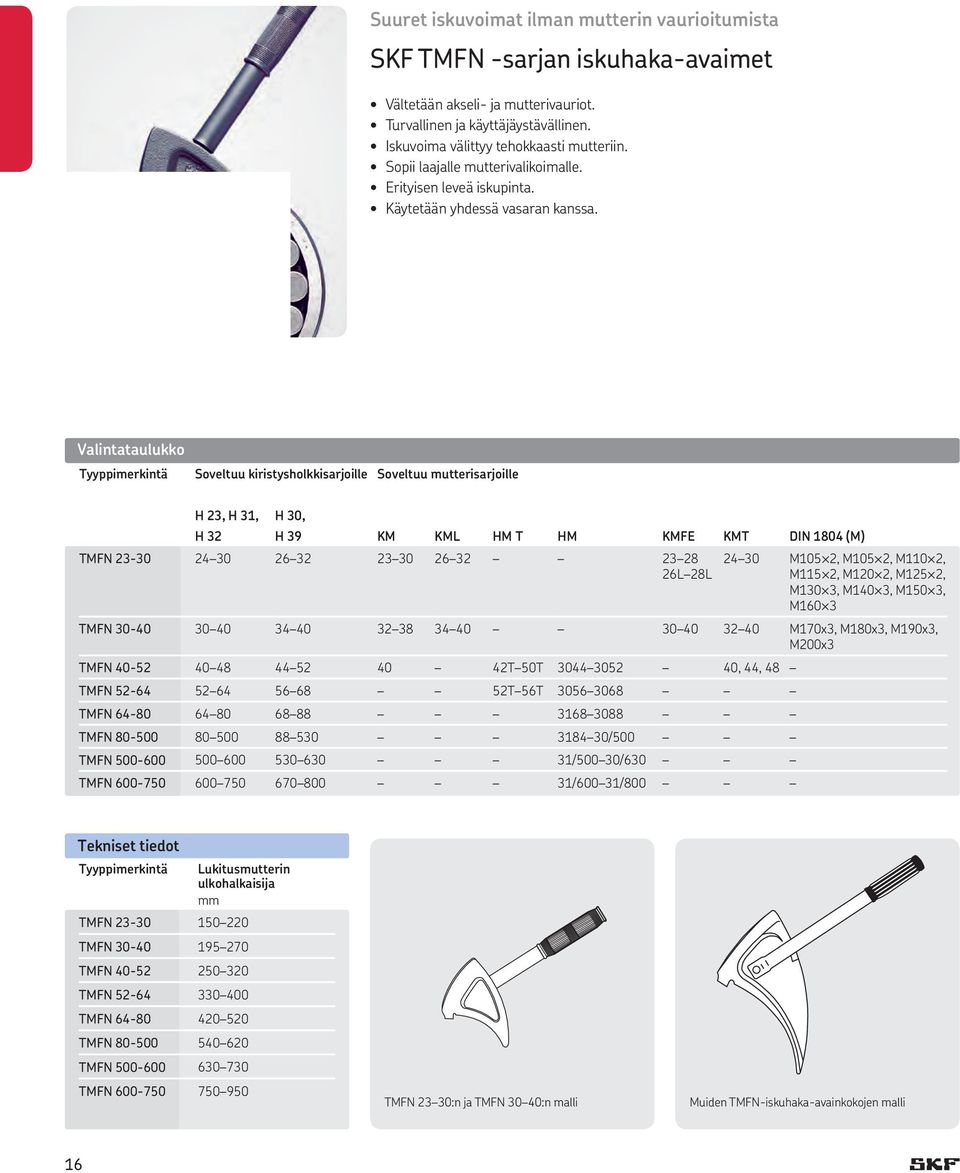

17 Suuret iskuvoimat ilman mutterin vaurioitumista SKF TMFN -sarjan iskuhaka-avaimet Vältetään akseli- ja mutterivauriot. Turvallinen ja käyttäjäystävällinen. Iskuvoima välittyy tehokkaasti mutteriin. Sopii laajalle mutterivalikoimalle. Erityisen leveä iskupinta. Käytetään yhdessä vasaran kanssa. Valintataulukko Tyyppimerkintä Soveltuu kiristysholkkisarjoille Soveltuu mutterisarjoille H 23, H 31, H 30, H 32 H 39 KM KML HM T HM KMFE KMT DIN 1804 (M) TMFN L 28L M105 2, M105 2, M110 2, M115 2, M120 2, M125 2, M130 3, M140 3, M150 3, M160 3 TMFN M170x3, M180x3, M190x3, M200x3 TMFN T 50T , 44, 48 TMFN T 56T TMFN TMFN /500 TMFN /500 30/630 TMFN /600 31/800 Tekniset tiedot Tyyppimerkintä Lukitusmutterin ulkohalkaisija mm TMFN TMFN TMFN TMFN TMFN TMFN TMFN TMFN TMFN 23 30:n ja TMFN 30 40:n malli Muiden TMFN-iskuhaka-avainkokojen malli 16

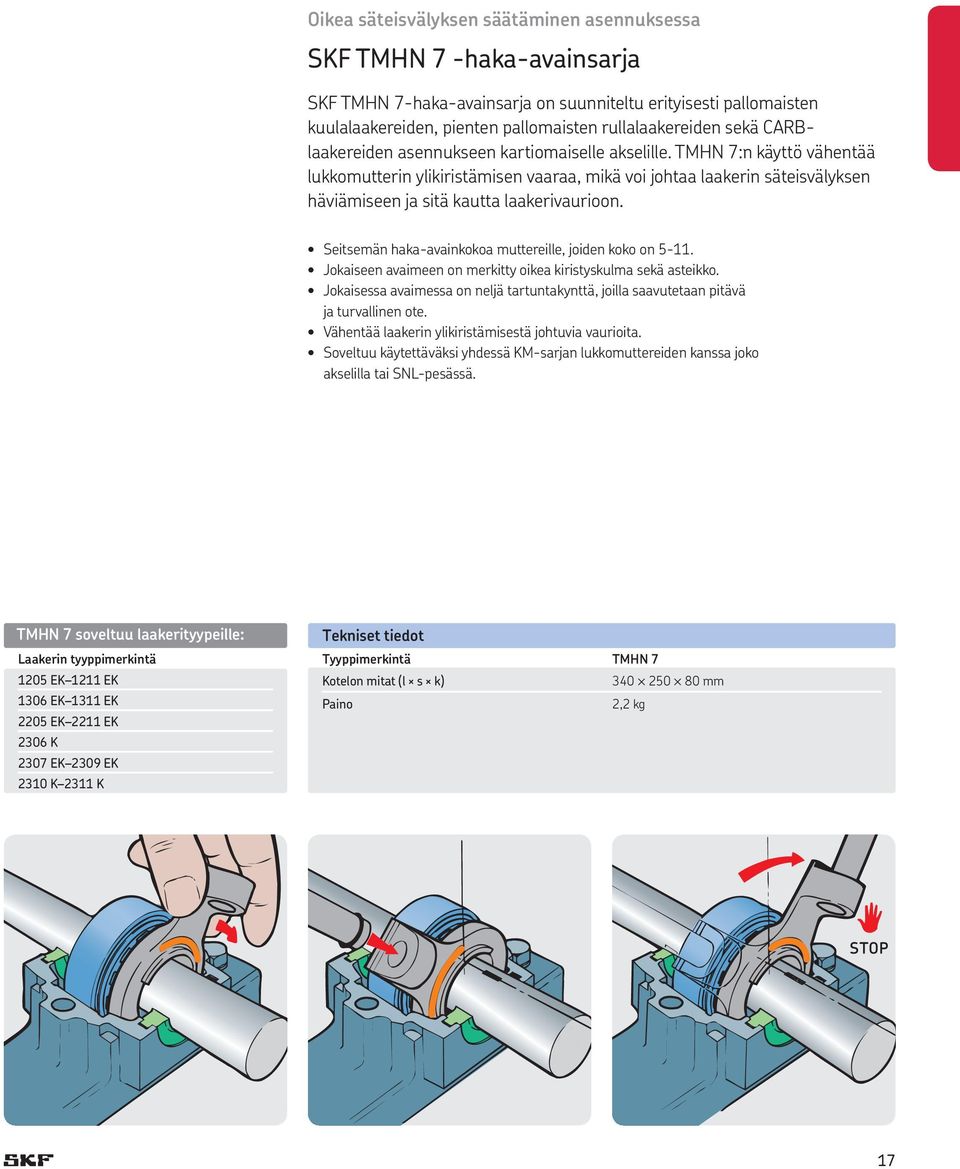

18 Oikea säteisvälyksen säätäminen asennuksessa SKF TMHN 7 -haka-avainsarja SKF TMHN 7-haka-avainsarja on suunniteltu erityisesti pallomaisten kuulalaakereiden, pienten pallomaisten rullalaakereiden sekä CARBlaakereiden asennukseen kartiomaiselle akselille. TMHN 7:n käyttö vähentää lukkomutterin ylikiristämisen vaaraa, mikä voi johtaa laakerin säteisvälyksen häviämiseen ja sitä kautta laakerivaurioon. Seitsemän haka-avainkokoa muttereille, joiden koko on Jokaiseen avaimeen on merkitty oikea kiristyskulma sekä asteikko. Jokaisessa avaimessa on neljä tartuntakynttä, joilla saavutetaan pitävä ja turvallinen ote. Vähentää laakerin ylikiristämisestä johtuvia vaurioita. Soveltuu käytettäväksi yhdessä KM-sarjan lukkomuttereiden kanssa joko akselilla tai SNL-pesässä. TMHN 7 soveltuu laakerityypeille: Laakerin tyyppimerkintä 1205 EK 1211 EK 1306 EK 1311 EK 2205 EK 2211 EK 2306 K 2307 EK 2309 EK 2310 K 2311 K Tekniset tiedot Tyyppimerkintä TMHN 7 Kotelon mitat (l s k) mm Paino 2,2 kg STOP 17

19 Asennus ja irrotus Monikäyttöinen työkalusarja nopeaan ja helppoon asennukseen ja irrotukseen SKF TMMK yhdistelmäsarja SKF TMMK yhdistelmäsarja on suunniteltu sisähalkaisijaltaan mm olevien laakerien nopeaan ja tarkkaan asennukseen sekä samankokoisten urakuulalaakerien irrotukseen akselilta ja pesästä, myös sokeasta pesästä. Sarja sisältää monikäyttöisen asennustyökalun, joka soveltuu myös holkkien, tiivisterenkaiden, hihnapyörien ym. samantyyppisten tuotteiden asennukseen. Urakuulalaakerien irrotus sokeasta pesästä tai akselilta sujuu turvallisesti ja nopeasti sarjaan kuuluvalla kolmisakaraisella ulosvetäjällä. Laakerien irrotus muunlaisista pesistä helpottuu, kun tämä vetäjä yhdistetään liukuvasaraan ja apurenkaisiin. Täydellinen sarja erikokoisia vetosakaroita ja karoja helpottaa monenlaisten urakuulalaakerien irrotusta. Kestävän ja kevyen lyöntirenkaan ja iskuholkin oikeanlainen yhdistelmä varmistaa, ettei asennusvoima välity laakerin vierintäelinten kautta, jolloin laakerin vaurioitumisriskikin pienenee. Rekyylitön vasara kestää kovatkin iskut, samalla kun vetokynnet takaavat tarkan ja pitävän otteen laakerin vierintäpinnoista, jolloin voidaan käyttää suurempaa irrotusvoimaa. Asennus Soveltuvuustaulukko SKF TMMK soveltuu seuraavien SKF-urakuulalaakerisarjojen irrotukseen 60.. sarja 62.. sarja 63.. sarja 64.. sarja 16 sarja /22 63/ /28 63/28 Irrotus Irrotus Tekniset tiedot Tyyppimerkintä TMMK Lyöntilevyjen lukumäärä 24 Iskuholkkien lukumäärä 2 Lyöntilevyjen sisähalkaisija mm Lyöntilevyjen ulkohalkaisija mm Rekyylitön vasara TMFT 36-H Apurenkaat (halkaisija) 10, 12, 15, 17, 20, 22, 25, 28, 30 and 35 mm Vetosakaran pituus 3 vetosakara A1 135 mm 3 vetosakara A2 135 mm 3 vetosakara A3 137 mm 3 vetosakara A4 162 mm 3 vetosakara A5 167 mm Kotelon mitat mm Paino 7,6 kg 18

20 Irrotus SKF-ulosvetäjien valintataulukko Tyyppimerkintä Otteen leveys Otteen maksimipituus mm mm SKF-vakioulosvetäjät TMMP 2x TMMP 2x TMMP 3x TMMP 3x TMMP 3x SKF-käännettäväsakaraiset ulosvetäjät TMMR 40F TMMR 60F TMMR 80F TMMR 120F TMMR 160F TMMR 200F TMMR 250F TMMR 350F TMMR 160XL TMMR 200XL TMMR 250XL TMMR 350XL SKF-voimakkaat ulosvetäjät TMMP * TMMP * TMMP * Mekaaniset SKF EasyPull -ulosvetimet TMMA TMMA TMMA Hydrauliset SKF EasyPull -ulosvetimet TMMA 75H +.../SET TMMA 100H +.../SET SKF-hydraulinen ulosvetäjäsarja TMHP 10E , SSKF-hydraulinen ulosvetäjäsarja TMHC 110E SKF:n hydrauliavusteiset voimakkaat ulosvetäjät TMHP 15/ * TMHP 30/ * TMHP 30/ * TMHP 30/ * TMHP 50/ * TMHP 50/ * TMHP 50/ * * Saatavana on myös muita otepituuksia 19

21 SKF EasyPull SKF:n patentoitu EasyPull-ulosvedin, jossa on jousimekanismi ja jäykkä rakenne, on yksi helppokäyttöisimmistä ja turvallisimmista markkinoilla olevista työkaluista. Ergonominen jousimekanismi kiinnittää ulosvetimen laakerin taakse vain yhdellä kädenliikkeellä. SKF EasyPull -ulosvedintä on saatavana mekaanisena ja hydrauliavusteisena versiona, sekä myös sarjoina, jotka sisältävät vetäjän lisäksi kolmiosaisen vetolevyn ja ulosvetäjän suojapeitteen. Turvallinen ja helppo laakerin irrotus Mekaaniset ulosvetimet: TMMA-sarja Nopea ja vaivaton laakerin irrotus Hydrauliset ulosvetäjät: TMMA..H -sarja Jäykästä rakenteesta johtuen laakerin irrotus on turvallista jopa kaikkein tiukimmissa sovelluksissa. Punaiset kädensijarenkaat ja jousimekanismi kiinnittävät EasyPull-vetimen laakerin taakse vain yhdellä kädenliikkeellä. Itselukkiutuvat sakarat estävät kuormitetun vetimen luiskahtamisen. Kaksoiskuusiokannan avulla riittävän ulosvetovoiman käyttö on helpompaa. Itsekeskittämiskyky ja kärkikappale suojaavat akselia vaurioilta. Tehostaa ajankäyttöä, koska irrotus on nopeaa. Saatavana kolme eri kokoa, joiden ulosvetovoima on 60, 80 tai 120 kn. Oikean koon valinta on helppoa. Versioihin TMMA 80 ja 120 on saatavana lisävarusteena TMHS-hydrauliset karat. Heti valmis integroitu hydraulinen sylinteri, pumppu ja ulosvedin - ei kokoamista eikä erillisiä osia. Turvaventtiili estää karan ja ulosvetimen ylikuormituksen käytettäessä tarpeetonta voimaa. Hydraulisen karan jousitettu keskiö helpottaa ulosvetimen keskittämistä akselille sitä vahingoittamatta. TMMA 100H tuottaa 10 tonnin (100 kn) maksimivoiman sekä 80 mm pitkän iskuliikkeen mahdollistaen irrotuksen useimmiten yhdellä kädenliikkeellä. Vähemmän voimaa vaativiin irrotuksiin SKF tarjoaa EasyPull TMMA 75H -version, jonka maksimivoima on 75 kn ja maksimi-iskuliike 75 mm. Toimituksessa mukana jatkokappaleet ja yksi keskiöpiikki. Tekniset tiedot Tyyppimerkintä TMMA 60 TMMA 80 TMMA 120 TMMA 75H TMMA 100H Oteleveys, minimi 36 mm 52 mm 75 mm 52 mm 75 mm Oteleveys, maksimi 150 mm 200 mm 250 mm 200 mm 250 mm Otepituus 150 mm 200 mm 250 mm 200 mm 250 mm Maksimiulosvetovoima 60 kn 80 kn 120 kn 75 kn 100 kn Vetokynnen korkeus 7,5 mm 9,8 mm 13,8 mm 9,8 mm 13,8 mm Hydraulinen kara TMHS 75 TMHS 100 Sovitin: mahdollisuus muuntaa TMHS 75 TMHS 100 hydrauliseksi Kokonaispaino 4,0 kg 5,7 kg 10,6 kg 7,0 kg 13,2 kg 20

22 Täydellinen ratkaisu laakerin irrotukseen Hydraulinen ulosvedinsarja TMMA..H /SET Sarja sisältää hydrauliavusteisen SKF EasyPull -ulosvetäjän, kolmiosaisen vetolevyn, TMMS-vetoleukasarjan ja ulosvetäjän suojapeitteen, joiden avulla irrotus tapahtuu helposti, turvallisesti ja vahingoitta. Sopii erityisesti pallomaisten rullalaakerien ja CARBkaarirullalaakerien sekä myös muiden osien, kuten hihna- ja vauhtipyörien, irrotukseen. Ulosvetäjän läpinäkyvästä materiaalista tehdyn suojapeitteen (TMMX-sarja) ansiosta käyttäjä voi seurata irrotusta. Peite myös suojaa käyttäjää lentäviltä laakerin ja muiden komponenttien palasilta lisäten siten turvallisuutta. Kaikki osat toimitetaan kestävässä metallikotelossa, jossa niille on muotoillut säilytystilat. Näin vähennetään osien katoamisen ja vahingoittumisen vaaraa. Tekniset tiedot Tyyppimerkintä TMMA 75H/SET TMMA 100H/SET Ulosvedin TMMA 75H TMMA 100H Kolmiosainen vetolevy TMMS 100 TMMS 160 Ulosvetimen suojus TMMX 280 TMMX 350 Säilytyskotelon mitat mm mm Kokonaispaino 15,0 kg 31,6 kg 21

23 SKF-ulosvetäjät Tavallisimmin pienen tai keskisuuren laakerin irrottamiseen käytetään mekaanista ulosvetäjää. SKF:n vakioulosvetäjän avulla on helpointa ja turvallisinta irrottaa laakeri ehjänä akselia tai pesää vahingoittamatta. Monikäyttöiset kaksi- tai kolmisakaraiset mekaaniset ulosvetäjät SKF:n vakioulosvetäjät TMMP-sarja Sarjaan kuuluu viisi erilaista kaksi- tai kolmisakaraista ulosvedintä. Otteen maksimipituudet ovat mm. Ulosvetäjän kartio keskittää vetosakarat keskiöruuviin nähden. Lehtijouset pitävät sakarat levällään helpottaen näin työskentelyä. Valmistettu korkeatasoisesta karkaistusta hiiliteräksestä. Voimakkaat itsekeskittävät mekaaniset ulosvetäjät SKF:n voimakkaat ulosvetäjät TMMP-sarja Ulosvetäjän käsittely on nopea, tehokasta ja miellyttävää. Sakarat asettuvat pantografi-periaatteella samoihin asentoihin, jolloin keskittäminen toimii ulosvedon aikana. Kolme erilaista ulosvetäjää, joiden voimien vaihteluväli on 6-15 tonnia, jolloin ne soveltuvat keskisuurille ja suurille laakereille. Valmistettu ruostesuojakäsitellystä teräksestä. Myös muita otepituuksia on saatavana. Tekniset tiedot SKF:n vakioulosvetäjät Tyyppimerkintä TMMP 2x65 TMMP 2x170 TMMP 3x185 TMMP 3x230 TMMP 3x300 Sakaroiden lukumäärä Oteleveys mm mm mm mm mm Otepituus 60 mm 135 mm 135 mm 210 mm 240 mm Vetokynnen korkeus 8 mm 9 mm 9 mm 9 mm 11 mm Maksimiulosvetovoima 6,0 kn 18,0 kn 24,0 kn 34,0 kn 50,0 kn Paino 0,5 kg 2,1 kg 2,9 kg 5,8 kg 8,6 kg Tekniset tiedot SKF:n voimakkaat ulosvetäjät Tyyppimerkintä TMMP 6 TMMP 10 TMMP 15 Oteleveys mm mm mm Otepituus 120 mm 207 mm 340 mm Vetokynnen korkeus 15 mm 20 mm 30 mm Maksimiulosvetovoima 60 kn 100 kn 150 kn Paino 4,0 kg 8,5 kg 21,5 kg Valinnaiset sakarapituudet TMMP..-1 TMMP..-2 TMMP..-3 TMMP..-4 sisältyy 220 mm 370 mm 470 mm sisältyy 350 mm 460 mm 710 mm 260 mm sisältyy 435 mm 685 mm 22

24 Erittäin voimakkaat itsekeskittävät ulosvetäjät Hydrauliavusteiset voimakkaat ulosvetäjät: SKF TMHP -sarja Suuren voiman käyttö on helppoa, koska vetäjä on itsekeskittävä. Karan ja hydraulisen sylinterin yhdistelmän ansiosta vetoetäisyyden säätö on helppoa. Sakarat asettuvat pantografi-periaatteella samoihin asentoihin, jolloin keskittäminen toimii ulosvedon aikana. Nostokoukun lenkki helpottaa vetäjän käsittelyä. Maksimiulosvetovoimat ovat 15, 30 tai 50 tonnia. Toimituksessa on mukana SKF TMJL 100-hydraulinen pumppu. Tekniset tiedot Tyyppimerkintä* TMHP 15/260 TMHP 30/170 TMHP 30/350 TMHP 30/600 TMHP 50/140 TMHP 50/320 TMHP 50/570 Oteleveys mm mm mm mm mm mm mm Otepituus 264 mm 170 mm 350 mm 600 mm 140 mm 320 mm 570 mm Vetokynnen korkeus 30 mm 35 mm 35 mm 35 mm 40 mm 40 mm 40 mm Iskupituus 100 mm 50 mm 50 mm 50 mm 40 mm 40 mm 40 mm Hydraulisylinterin 80 MPa 80 MPa 80 MPa 80 MPa 80 MPa 80 MPa 80 MPa suurin paine Maksimiulosvetovoima 150 kn 300 kn 300 kn 300 kn 500 kn 500 kn 500 kn Paino 34 kg 45 kg 47 kg 56 kg 47 kg 54 kg 56 kg Valinnaiset sakarapituudet TMHP..-1 TMHP..-2 TMHP..-3 TMHP..-4 Sisältyy 344 mm 439 mm 689 mm Sisältyy 350 mm 600 mm 170 mm Sisältyy 600 mm 170 mm 350 mm Sisältyy Sisältyy 320 mm 570 mm 140 mm Sisältyy 570 mm 140 mm 320 mm Sisältyy *Saatavana myös ilman TMJL 100 -pumppua. Lisää tyyppimerkintään X, jos et tilaa pumppua, esim. TMHP 30/170X 23

25 Vaivatonta irrotusvoimaa aina 100 kn:iin saakka Hydraulinen ulosvetäjäsarja SKF TMHP 10E Monipuolinen sarja sisältää kolme erikokoista jalkasarjaa, joten se soveltuu moniin käyttökohteisiin. Hydraulinen kara tekee irrottamisesta vaivatonta. Itselukittuvat jalat pienentävät kuormitetun vetäjän luiskahtamisen vaaraa. Hydraulisen karan jousikuormitteinen keskiöpiikki tekee vetäjän keskittämisestä helppoa. Hydraulisessa karassa on turvaventtiili, joka pienentää ylikuormittamisvaaraa. Suuri vetovoima, 100 kn, tekee ulosvetäjästä soveltuvan moniin käyttökohteisiin. Hydraulisen karan 80 mm:n iskupituus tekee irrottamisen yhdellä työvaiheella helpommaksi. Hydraulisen karan jatkokappaleet nopeuttavat vetoetäisyyden säätämistä. Tekniset tiedot Tyyppimerkintä Sisältö Maksimi-iskupituus Hydraulisen karan liitäntäkierre TMHP 10E 1 sakaran kiinnitysosa 3 jalat, 110 mm 3 jalat, 160 mm 3 jalat, 200 mm 1 hydraulinen kara TMHS hydraulisen karan jatkokappaleet; 50, 100, 150 mm 1 hydraulisen karan kärkikappale keskiöpiikillä 80 mm 1 1 /2-16 UN Jalkasarja 1 (3 TMHP10E-10) Tehollinen otepituus Oteleveys Vetokynnen korkeus Jalkasarja 2 (3 TMHP10E-11) Tehollinen otepituus Oteleveys Vetokynnen korkeus Jalkasarja 3 (3 TMHP10E-12) Tehollinen otepituus Oteleveys Vetokynnen korkeus 115 mm mm 6 mm 160 mm mm 7 mm 200 mm mm 7 mm Vetovoima 100 kn Kantolaukun mitat mm Paino 14,5 kg 24

26 Ulkoinen veto Sisäinen veto Monikäyttöiset ja kestävät ulosvetäjät sisä- ja ulkokehälle Käännettäväleukaiset ulosvetäjät: SKF TMMR F -sarja Sarjan kahdeksan vakiovetäjää soveltuvat monelle laakeri- ja komponenttikoolle. TMMR F -sarjan monikäyttöisyyttä lisää vielä se, että neljää suurinta kokoa on saatavana vakiona varustettuna erikoispitkillä varsilla. Tyyppimerkintä on TMMR XL. Erikoispitkät varret helpottavat kaukana akselin päistä sijaitsevien laakereiden ja komponenttien irrotusta. Edelleen monikäyttöisyyttä lisää se, että erikoispitkiä varsia on mahdollista vielä pidentää jatkokappaleiden avulla. TMMR..XL Itselukittuvat varret helpottavat oteleveyden säätämistä. Käyttömukavuutta lisää se, että puomin kuusiokannan avulla vedintä ja laakeria voi pyörittää irrotuksen aikana. Laaja oteleveys (23 mm sisäinen, 350 mm ulkoinen) helpottaa erikokoisten laakerien ja komponenttien irrotuksen. TMMR F -sarjan vetäjät eroavat muista vastaavista siinä, että niitä voidaan käyttää maksimikapasiteetilla ilman, että vetäjien varret vääntyvät pysyvästi. Vetäjien varret ja puomi on päällystetty kromilla puhdistuksen helpottamiseksi ja ruosteenestoominaisuuksien vahvistamiseksi. TMMR 8F Tekniset tiedot Tyyppimerkintä Maksimivetovoima Maksimivääntömomentti Paino Vetokynnen leveys Vetokynnen pituus kn Nm kg mm mm mm TMMR 40F , TMMR 60F , TMMR 80F , TMMR 120F , TMMR 160F , TMMR 200F , TMMR 250F , TMMR 350F , TMMR 160XL , ,5 TMMR 200XL , ,5 TMMR 250XL , ,5 TMMR 350XL , ,5 Vetokynnen korkeus 25

27 SKF:n ulosvedinsarjat Helppoon laakerin irrottamiseen ahtaissakin paikoissa Veto laakerin takaa: SKF TMBS E -sarja SKF TMBS E -sarjan ulosvetäjät helpottavat laakerin irrottamista sellaisissa kohteissa, joissa tavallisia ulosvetäjiä ei voi käyttää joko ahtauden tai pitkän otepituuden takia. Vetoleukojen muotoilu helpottaa ulosvetäjän asettamista laakerin ja olakkeen väliin. Hydraulisen karan jousikuormitteinen keskiöpiikki tekee vetäjän keskittämisestä helppoa. Tukeva ote laakerin sisäkehästä pienentää irrottamiseen tarvittavaa voimaa. Hydraulinen kara on varustettu turvaventtiilillä, joka pienentää vetäjän ylikuormituksen riskiä. Hydraulisen karan iskupituus, 80 mm, tekee irrottamisen yhdellä työvaiheella helpommaksi. SKF TMBS 50E:n voimanlähteenä on mekaaninen kara. SKF TMBS 100E- ja SKF TMBS 150E -vetäjät on varustettu hydraulisilla karoilla, jotka mahdollistavat suuren vetovoiman (100 kn) käytön. Hydraulisen karan jatkokappaleet helpottavat ja nopeuttavat vetoetäisyyden säätämistä. TMBS 100E:n ja TMBS 150E:n jatkovarret helpottavat ja nopeuttavat otepituuden säätämistä jopa 816 mm:in asti. Valintataulukko Tyyppimerkintä Akselin halkaisija Laakerin Suurin otepituus maksimiulkohalkaisija mm mm mm TMBS 50E TMBS 100E TMBS 150E TMHC 110E Vetoleukojen ja sakaravetimen tehokas yhdistelmä Hydraulinen ulosvetäjäsarja SKF TMHC 110E SKF TMHC 110E-sarja yhdistää sakaraulosvetäjän ja vetoleukamekanismin edut. Monipuolinen ulosvetäjäsarja tekee irrottamisesta helppoa ja turvallista useissa erilaisissa sovelluksissa. Hydraulisen karan ansiosta irrottaminen on myös nopeaa. Suuri vetovoima jopa 100 kn:ia. Sakaraulosvetäjä sisältää 2 erikokoista jalkakokoonpanoa, joiden maksimiotepituus on 120 mm. Sakaraulosvetäjä voidaan kasata joko kolmi- tai kaksijalkaiseksi ulosvetäjäksi tarpeesta riippuen. Vetoleukamekanismin tukeva ote laakerin sisäkehästä pienentää irrottamiseen tarvittavaa voimaa. Toimituksessa mukana jatkotangot, joilla vetopituutta voi nopeasti jatkaa 245 mm:iin. 26

28 Tekniset tiedot TMBS E -sarja Tyyppimerkintä TMBS 50E TMBS 100E TMBS 150E Sisältö 1 vetoleukasarja 1 mekaaninen kara 1 palkki 2 tangot 1 vetoleukasarja 2 tangot 2 jatkotangot, 125 mm 4 jatkotangot, 285 mm 1 palkki 1 hydraulinen kara TMHS hydraulisen karan jatkokappaleet; 50, 100 mm 1 hydraulisen karan kärkikappale keskiöpiikillä Suurin iskupituus 80 mm 80 mm Ulosvetovoima 30 kn 100 kn 100 kn Suurin otepituus 110 mm mm mm Akselin halkaisija 7 50 mm mm mm Hydraulikaran liitäntäkierre 1 1 /2-16 UN 1 1 /2-16 UN 1 vetoleukasarja 2 tangot 2 jatkotangot, 125 mm 4 jatkotangot, 285 mm 1 palkki 1 hydraulinen kara TMHS hydraulisen karan jatkokappaleet; 50, 100 mm 1 hydraulisen karan kärkikappale keskiöpiikillä Kantolaukun mitat mm mm mm Paino 1,8 kg 13,5 kg 17 kg Tekniset tiedot TMHC 110E Tyyppimerkintä TMHC 110E Sisältö 1 sakaroiden kiinnitysosa 3 jalat, 60 mm 3 jalat, 120 mm 1 vetoleukasarja 1 palkki 2 tangot 2 jatkotangot, 125 mm 1 hydraulinen kara TMHS hydraulisen karan jatkokappaleet; 50, 100 mm 1 hydraulisen karan kärkikappale keskiöpiikillä Jalkasarja 1 (3 TMHP10E-9) Tehollinen otepituus Oteleveys Vetokynnen korkeus Jalkasarja 2 (3 TMHP10E-10) Tehollinen otepituus Oteleveys Vetokynnen korkeus Vetoleukamekanismi Suurin ulottuvuus Akselin halkaisija 65 mm mm 6 mm 115 mm mm 6 mm 250 mm mm Suurin iskupituus 80 mm Ulosvetovoima 100 kn Hydraulikaran liitäntäkierre 1 1 /2-16 UN Kantolaukun mitat mm Paino 13,5 kg 27

29 SKF:n ulosvetäjät: sokeasta pesästä Valintakaavio SKF ulosvetäjät Tyyppimerkintä Laakerin sisähalkaisija (d) Varren pituus TMMD mm mm TMBP 20E mm 547 mm SKF TMMD 100 -sarja irrottaa urakuulalaakerin, jossa molemmilla kehillä on tiukka sovite, helposti ja nopeasti ns. sokeasta pesästä. SKF TMBP 20E -sarja on tarkoitettu urakuulalaakerien irrotukseen sokeista pesistä. Akselin halkaisijan tulee olla mm. Pidennystangon käyttö mahdollistaa jopa 547 mm pitkän otteen. 30 Laakeri voidaan irrottaa konetta purkamatta Ulosvetäjäsarja SKF TMBP 20E ns. sokeille pesille Mahdollistaa monenlaisten urakuulalaakerien irrrotuksen. Ulosvetokappaleet on suunniteltu kestäviksi. Karan kuusiokanta on muotoiltu siten, ettei avain pääse liukumaan karalle, jolloin käsittely on helppoa ja turvallista. Itselukkiutuva kärkikappale minimoi akselin vaurioita ja lisää vetäjän vakautta. Soveltuvuustaulukko SKF TMBP 20E soveltuu seuraavien urakuulalaakerityyppien irrotukseen 60.. sarja 62.. sarja 63.. sarja 64.. sarja 16 sarja Poista tiiviste ja riko kuulapidin kahdesta vastakkaisesta kohdasta. Poista metallipurut. Työnnä sisään sopiva ulosvetokappale ja kierrä sitä 90 saadaksesi tukevan otteen laakerin vierintäradoista. Työnnä samoin toinen ulosvetokappale laakerin vastakkaiselle puolelle. 28

30 30 Helppo tapa irrottaa laakeri ns. sokeasta pesästä Urakuulalaakerien ulosvetäjäsarja SKF TMMD 100 Ulosvedin on suunniteltu irrottamaan laakeri ns. sokeista pesistä sekä myös akselilta. TMMD 100 soveltuu 71 erilaisen SKF:n urakuulalaakerin irrottamiseen akseleilta, joiden halkaisija on mm. Kynnet on suunniteltu siten, että niillä saadaan tarkka ja tiukka ote laakerin vierintäpinnoista, jolloin voidaan käyttää suurempaa voimaa. Jokaisessa sakarassa oleva jousi tekee asentamisesta helppoa. Kynsien kääntymistä on rajoitettu asettamisen helpottamiseksi. Karan kuusiokanta on muotoiltu siten, että irrotuksessa käytetty ruuviavain ei pääse liukumaan karalle irrotuksen aikana. Ulosvedintä voi käyttää myös kestovoideltujen laakereiden irrotukseen sokeista pesistä sen jälkeen, kun tiiviste on poistettu. Soveltuvuustaulukko Alla mainitut laakerisarjat ja -koot soveltuvat irrotettavaksi TMMD 100:lla: Laakerin tyyppimerkintä Akselin halkaisija mm mm mm mm 62/22, 62/28, 63/22, 63/28 22, 28, 22, 28 mm 16002, 16003, , 17, 55 mm 16100, , 12 mm Sarja sisältää laakerin valintataulukon. Kuminen kupu tekee sakaroiden kiinnittämisestä karaan helppoa ja nopeaa. Lisäksi se estää sakaroita irtoamasta karasta irrottamisen aikana. Jouset helpottavat asentamista. 29

31 Tekniset tiedot - sokean pesän SKF-ulosvetäjät Tyyppimerkintä Sarjan sisältö Varren pitus Maksimiulosvetovoima Laukun mitat Paino TMBP 20E 6 ulosvetokappalekokoa (2 kpl kutakin), 2 vetotankoa (mukana mutterit ja niiden aluslevyt) 4 pidennystankoa, keskikara, karan kärkikappale, aisa mm 55 kn mm 6,5 kg Tekniset tiedot SKF:n urakuulalaakerin ulosvetäjäsarja Tyyppimerkintä TMMD 100 Sarjan sisältö Varren pitus Laukun mitat Paino 3 sakara A1 135 mm 3 sakara A2 135 mm 3 sakara A3 137 mm 3 sakara A4 162 mm 3 sakara A5 167 mm 3 sakara A6 170 mm 2 kara ja mutteri 1 kädensija mm mm 3,6 kg 30

32 Veto laakerin sisäkehältä Laakerin irrotus pesästä on helppoa ja nopeaa Veto laakerin sisäkehältä - SKF TMIP -sarja SKF TMIP -sarja on suunniteltu laakerin irrottamiseen pesästä, jossa sovite on ulkokehällä. Näiden ulosvetäjien jousikuormitetut vetokappaleet ja muotoiltu liukuvasara mahdollistavat laakerin turvallisen, nopean ja helpon irrottamisen. Toisin kuin muut vastaavat vetäjät, tämän sarjan vetäjä voidaan asettaa paikalleen vain yhdellä liikkeellä. Vetäjän helppokäyttöisyys vähentää irrotukseen kuluvaa aikaa. Laakeri on helppo irrottaa pesästään. Soveltuu monenkokoisille laakerin sisähalkaisijoille; vetäjän valinta on helppoa. Vetäjän rakenne takaa optimaalisen vetovoiman ja kestävyyden. Jousikuormituksen ansiosta vetokappale laajenee, jolloin saadaan tiukka ote laakerin sisärenkaasta. Kynsien muotoilu takaa tiukan ja turvallisen otteen sisärenkaasta, jolloin voidaan käyttää suurempaa irrotusvoimaa. Ergonomisesti muotoiltu vasara lisää käyttäjän turvallisuutta. Vetäjä on SKF:n suunnittelema ja sille on haettu patenttia. Tekniset tiedot ulosvetäjät Ulosvetäjän Laakerin sisä- Laakerin maks. Laakerin takana Pesän koko halkaisija leveys oleva tila syvyys mm mm mm mm TMIP 7 28 TMIP E7 9 TMIP E10 12 TMIP E15 17 TMIP E , TMIP TMIP E30 40 TMIP E >35 >64 11, Tekniset tiedot Tyyppimerkintä TMIP 7 28 TMIP Laakerin sisähalkaisija 7 28 mm mm Liukuvasaran kokonaispituus 412 mm 557 mm Kantolaukun mitat (w d h) mm mm Paino 3,1 kg 5,4 kg 31

33 Ulosvetäjien lisävarusteiden valintaopas Lisävarustevalikoima on suunniteltu entisestään helpottamaan SKF:n ulosvetäjien käyttöä. Ulosvetäjäsarjat Vakioulosvetäjät Voimakkaat ulosvetäjät TMMP -sarja Vakioulosvetäjät 22 TMMP -sarja Voimakkaat ulosvetäjät TMMR F -sarja Käännettäväsakaraiset ulosvetäjät 25 TMMA -sarja SKF EasyPull 20 TMHC 110E Hydraulinen ulosvetäjäsarja TMHP 10E Hydraulinen ulosvetäjäsarja 24, 26 TMBS E -sarja Ulosveto laakerin takaa TMHP -sarja Hydrauliavusteiset voimakkaat ulosvetäjät 23 28, 29 TMMD 100/TMBP 20E Sokean pesän ulosvetäjät 32

34 Tyyppimerkintä Ulosvetäjän suojapeitesarja TMMX Kehittynyt hydraulinen karasarja TMHS Kolmisakarainen ulosvetolevysarja TMMS TMMP 2x65 TMMP 2x170 TMMP 3x185 TMMP 3x230 TMMP 3x300 TMMX 280 TMMX 210* TMMX 210 TMMX 280 TMMX 280* TMMX 350* TMMS 50* TMMS 50* TMMS 50 TMMS 100 TMMS 100 TMMS 100* TMMS 160 TMMP 6 TMMP 10 TMMP 15 TMMX 210 TMMX 280 TMMX 280 TMMX 350 TMMS 50* TMMS 100* TMMS 100* TMMS 160* TMMR 40F TMMR 60F TMMR 80F TMMR 120F TMMR 160F (XL) TMMR 200F (XL) TMMR 250F (XL) TMMR 350F (XL) TMMX 210 TMMX 210 TMMX 280* TMMX 350* TMMX 280 TMMA 60 TMMA 80 TMMA 120 TMMA 75H TMMA 100H TMMA 75H/SET TMMA 100H/SET TMMX 210* TMMX 210 TMMX 280 TMMX 210 TMMX 280 TMMX 280 ** TMMX 350 ** TMMX 280 TMMX 280* TMMX 350* TMMX 380* TMMX 350* TMMX 350 TMMX 350 TMHS 75 TMHS 100 TMHS 75 ** TMHS 100 ** TMHS 75 ** TMHS 100 ** TMMS 50* TMMS 50* TMMS 100* TMMS 50 TMMS 100* TMMS 50* TMMS 100* TMMS 50 TMMS 100* TMMS 50* TMMS 100** TMMS160 ** TMMS 160* TMMS 160* TMHC 110E TMMX 210 TMMX 280* TMMX 350 TMHS 100 ** TMHP 10E TMMX 210 TMMX 280* TMMX 350 TMHS 100 ** TMMS 50* TMMS 100* TMMS 160 TMBS 50E TMBS 100E TMBS 150E TMMX 210 TMMX 210* TMMX 280* TMMX 280 TMMX 350 TMHS 100 ** TMHS 100 ** TMHP 15/260 TMHP 30/170 TMHP 30/350 TMHP 30/600 TMHP 50/140 TMHP 50/320 TMHP 50/570 TMHP 15/260X TMHP 30/170X TMHP 30/350X TMHP 30/600X TMHP 50/140X TMHP 50/320X TMHP 50/570X TMMS 160 TMMS 260* TMMS 260* TMMS 260* TMMS 260 TMMS 260 TMMS 260 TMMS 160 TMMS 260* TMMS 260* TMMS 260* TMMS 260 TMMS 260 TMMS 260 TMMS 260 TMMS 380 TMMS 380 TMMS 380 TMMS 380* TMMS 380* TMMS 380* TMMS 260 TMMS 380 TMMS 380 TMMS 380 TMMS 380* TMMS 380* TMMS 380* TMMD 100 TMBP 20E TMMX 210* TMMX 210 TMMX 280* * suositeltu / ** lisävaruste sisältyy toimitukseen 33
