1 VALUMA-ALUEET Vanha jako: n valumaaluetta Uusi jako: n valumaaluetta Teiniranta (SYKE) 1

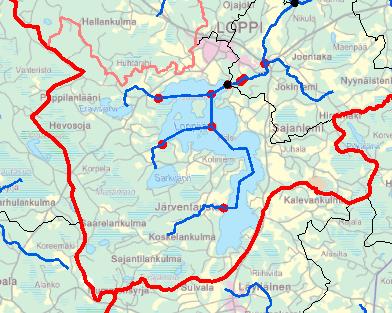

2 Loppijärven valuma-alue 2. Jakovaiheen raja Tervajoki 3. Jakovaiheen raja Loppijärvi Vanha jako Hierarkkinen Digitoitu peruskartoilta Päävalumaalueen raja Kokemäenjoki Uusi jako (VALUE-työkalu) Perustuu korkeusmalliin ja uomarekisteriin Ei hierarkkinen 2

3 SYKEn tietojärjestelmiä Järvirekisteri Kaikkien yli 1 ha vesimuodostumien perustiedot järven nimi ja valuma-aluejaon mukainen tunnus, sijaintitietoa, vesipinta-ala ja rantaviivan pituus Tiedot mm. syvyyskartoitustilanteesta sekä fysiografiset tunnusluvut syvyyskartoituksen edistyessä Ranta10 MML:n maastotietokantaan pohjautuva aineisto, jossa järvet, lammet ja yli 2 m leveät joet Uomatietojärjestelmä Jokia kuvaava valtakunnallinen järjestelmä Uomat joiden valuma-alue > 10 km 2 + merkittäviä pienempiä Järjestelmiin pääsee Hertta- ja Avoin tieto - palveluiden kautta 3

4 Valuma-alueen määrittäminen Perinteinen menetelmä Peruskartta ja maastotarkastukset Nykyisin perustuu numeerinen korkeusmalliin (KM; DEM =Digital Elevation Model) MML/KM25: Korkeustarkkuus 2,5 m, hilakoko (25 25) m MML/KM10: 2 m 10 m 10 m Laserkeilaus Ensisijaisesti tulva-alueilla Koko Suomi 2020? Erittäin tarkka: 0,3 m 2 m 2 m Elina Jaakkola, SYKE 4

5 SYKEn virtaussuuntamalli10m Pintavalunnan suuntaa kuvaava hila-matriisi VALUE -valuma-alueen rajaustyökalussa Perustuu Suomessa MML/KM10 hiloista laskettuun korkeusmalliin Suomen ulkopuolella m hiloihin Ranta10 rantaviiva-aineiston uomaverkoston pääreitistö järvet ylittävine pseudouomineen ja yli 2 m leveät jokiviivat ja vesialueet 5

6 Savijoen uomat 6033 m Korkeus: 15 m -> 6,1 m Valuma-alue: 140,66km ,7 m Korkeus: 30 m -> 16,6 m Valuma-alue: 15,7 km 2 6

7 Resoluutio vaikuttaa korkeusmallista määritettyyn uomaverkostoon Elina Jaakkola, Balthazar-hanke 7

8 GIS:llä määritetty kuormituslähteen etäisyys uomasta (ArcMap's Buffer tool) Elina Jaakkola, Balthazar-hanke 8

9 Valuma-alueiden luonnehdinta Corine Land Cover 2000, 2006, muutokset Päätaso, taso 2, taso 3 1. Rakennetut alueet 2. Maatalousalueet 3. Metsät sekä avoimet kankaan ja kalliomaat 4. Kosteikot ja avoimet suot 5. Vesialueet 9

10 Luokka No Tietolähde Corine: 1. Rakennetut alueet Tiiviisti rakennetut asuinalueet RHR:n asuinkerrostalot ja asuntolat Väljästi rakennetut asuinalueet RHR:n rivi- ja ketjutalot sekä erilliset pientalot Teollisuuden ja palveluiden alueet RHR:n liike- ja toimistorakennukset, yleiset rakennukset. teollisuus- ja varastorakennukset + digitoituja alueita, satelliittikuvilta päivitettyjä rakennettuja alueita + CLC2000 teollisuuden ja palveluiden alueita + teollisuuden jätealtaat Liikennealueet Digiroadin yleiset tiet ja kadut (valtatie/seudullinen pääkatu, kantatie/seudullinen pääkatu, seututie/alueellinen pääkatu sekä yhdystie/kokoojakatu) sekä RHR:n tiet (asemat, terminaalit, pysäköintitalot, kulkuneuvojen suoja- ja huoltorakennukset sekä muut liikenteen rakennukset) + digitoituja alueita Satama-alueet CLC2000 satama-alueet + digitoituja alueita Lentokenttäalueet CLC2000 lentokenttäalueet + digitoituja alueita Maa-aineisten ottoalueet SLICES kaivokset, kalliokiviaineisten louhinta-alueet, soran- ja hiekan ottoalueet + muut maa-ainesten ottoalueet + MTK:n maa-aineisten ottoalueet (karkea ja hieno kivennäisaines) + digitoituja alueita + alueellisten ympäristökeskusten digitoimia soranottoalueita (Motto) lähtöaineistona Kaatopaikat CLC2000 kaatopaikka-alueet + digitoituja alueita + kaatopaikkojen jätealtaat Rakennustyöalueet digitoituja alueita Taajamien viheralueet ja puistot Ei esiinny Suomessa Kesämökit RHR:n vapaa-ajan asuinrakennukset + vuokrattavat lomamökit ja -osakkeet Muut urheilu- ja vapaa-ajan toiminta alueet CLC2000 urheilu- ja vapaa-ajantoiminta-alueet + RHR:n kuntoilu- ja urheilurakennuksista. Leirintäalueet kuuluvat kansallisessa CLC2000-aineistossa metsäluokkiin Golfkentät CLC2000 golfkenttäalueet + digitoituja alueita Raviradat CLC2000 ravirata-alueet RHR = Rakennus- ja huoneistorekisteri. Tiedot Suomen kaikista rakennuksista (n. 3 miljoonaa: 10 rakennukset + omistajat, asuinhuoneistot, toimitilat, väestö huoneistoittain ja rakennuksittain)

11 Muita rakennettuja alueita kuvaavia aineistoja Urban layer 25 m rasterihila Rhr-tietokanta, digiroad, Corine 2000, NDVI-indeksi vuoden 2006 satelliittikuvista Urban fabric (= Tiiviisti rakennetut asuinalueet + Väljästi rakennetut asuinalueet + Kesämökit + rhr-aineisto ja rhr-digitoinnit + Pistemäiset talot - NDVI indeksi) Industrial or commercial units (= Teollisuuden ja palveluiden alueet - NDVI indeksi) Road and rail networks and associated land (= Liikennealueet + digiroad - NDVI indeksi) Port areas (= Satama-alueet - NDVI indeksi) Airports (= Lentokenttäalueet - NDVI indeksi) Mine, dump and construction sites (= Maa-aineksen ottoalueet + Kaatopaikat + Rakennustyöalueet - NDVI indeksi) Maan läpäisemättömyys, Soil sealing data Kuvaa Euroopan rakennettuja alueita vuonna m rasteri, jossa arvo (1-100 %) kertoo rakennetun alueen osuuden Validoitiin Suomessa Urban layer -aineistolla NDVI = Normalized Difference Vegetation Index, normalisoitu kasvillisuusindeksi 11

12 Viemäröity asutus RHR-rekisterissä 0/1 tietona jokaisen rakennuksen viemäriliitäntä Nolla-arvo voi kuitenkin tarkoittaa myös ettei tietoa ole, mikä vääristää tulkintaa Häkkinen, Kiiski (SYKE) 12

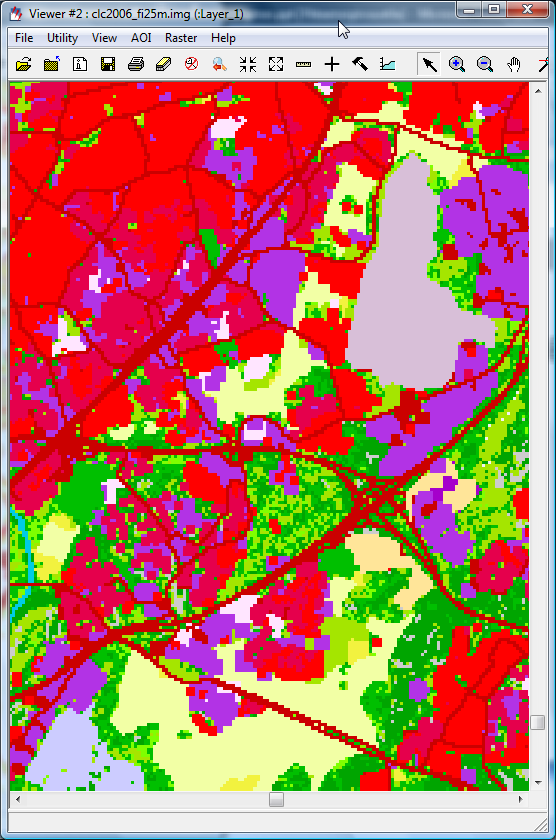

13 Maan läpäisemättömyys vihreä: 0-29%, Oranssi: 30-49%, pinkki: 50-79%, pun: 80-99%, ruskea: 100% DSS = Degree of Soil Sealing DSS 2006 CLC2006 DSS Dia: Härmä (SYKE)

14 Corine: 2. Maatalousalueet Luokka No Tietolähde Käytössä olevat pellot SLICES pellot, taimitarhat, katetut viljelmät + pitkäaikaiset kesannot + Mavin ja TiKen pelto-aineiston alueet, joiden maakäyttölaji pelto Käytöstä poistuneet pellot SLICES käytöstä poistuneista maatalousmaista Keinokastellut pellot Ei Suomessa Riisipellot Ei Suomessa Viinitarhat Ei Suomessa Hedelmäpuu- ja marjapensasviljelmät SLICES hedelmäpuu- ja marjaviljelmät + Mavin ja TiKen peltoaineistojen hedelmä- ja marjakasveista, puutarhataimistoista, leikkovihreä- ja havu sekä koriste- ja energiapajuista Oliivipuuviljelmät Ei Suomessa Laidunmaat SLICES monivuotiset nurmet ja niityt sekä Mavin ja TiKen peltoaineistojen pysyvistä laitumista, latvuspeittävyyden on oltava satelliittikuvatulkinnan mukaan < 30% Yhdistelmäviljelmät Ei Suomessa Peltojen ja niittyjen muodostama mosaiikki Ei Suomessa Pienipiirteinen maatalousmosaiikki Ei Suomessa Puustoiset pelto- ja laidunmaat Ei Suomessa SLICES = Separated Land Use/Land Cover Information System maankäyttöaineisto MTK = Maanmittaulaitoksen maastotietokanta TiKe = Maa- ja metsätalousministeriön tietopalvelukeskus Mavi = maaseutuvirasto 14

15 Muuta tietoa maatalousalueista Mavin peltolohkorekisteri (peltolohkojen rajat, peruslohkotunnus, tilatunnus, yhteystyyppi) Tiken maatilarekisteri (ominaisuudet, ymp. tuen sitoutumustyyppi) 15

16 Maanmittauslaitoksen maastotietokanta Suot (suokasvillisuus dominoi ja turvekerroksen paksuus yli 30 cm, paitsi Pohjois-Suomessa) Kalliot Tiet ja rautatiet Maa-ainesten ottoalueet Turvetuotantoalueet 16

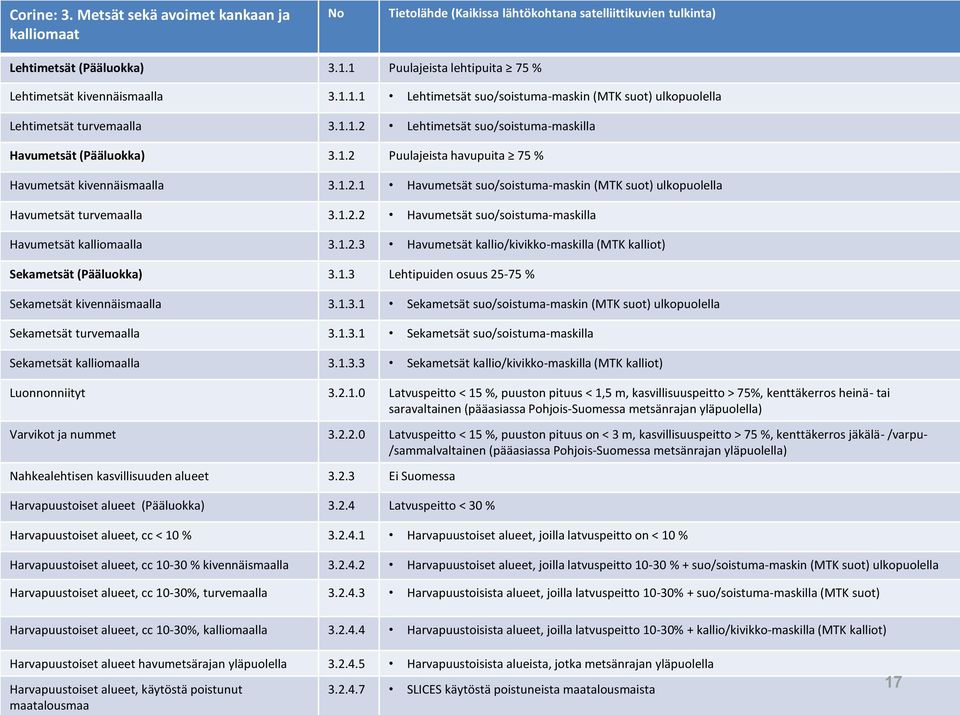

17 Corine: 3. Metsät sekä avoimet kankaan ja kalliomaat No Tietolähde (Kaikissa lähtökohtana satelliittikuvien tulkinta) Lehtimetsät (Pääluokka) Puulajeista lehtipuita 75 % Lehtimetsät kivennäismaalla Lehtimetsät suo/soistuma-maskin (MTK suot) ulkopuolella Lehtimetsät turvemaalla Lehtimetsät suo/soistuma-maskilla Havumetsät (Pääluokka) Puulajeista havupuita 75 % Havumetsät kivennäismaalla Havumetsät suo/soistuma-maskin (MTK suot) ulkopuolella Havumetsät turvemaalla Havumetsät suo/soistuma-maskilla Havumetsät kalliomaalla Havumetsät kallio/kivikko-maskilla (MTK kalliot) Sekametsät (Pääluokka) Lehtipuiden osuus % Sekametsät kivennäismaalla Sekametsät suo/soistuma-maskin (MTK suot) ulkopuolella Sekametsät turvemaalla Sekametsät suo/soistuma-maskilla Sekametsät kalliomaalla Sekametsät kallio/kivikko-maskilla (MTK kalliot) Luonnonniityt Latvuspeitto < 15 %, puuston pituus < 1,5 m, kasvillisuuspeitto > 75%, kenttäkerros heinä- tai saravaltainen (pääasiassa Pohjois-Suomessa metsänrajan yläpuolella) Varvikot ja nummet Latvuspeitto < 15 %, puuston pituus on < 3 m, kasvillisuuspeitto > 75 %, kenttäkerros jäkälä- /varpu- /sammalvaltainen (pääasiassa Pohjois-Suomessa metsänrajan yläpuolella) Nahkealehtisen kasvillisuuden alueet Ei Suomessa Harvapuustoiset alueet (Pääluokka) Latvuspeitto < 30 % Harvapuustoiset alueet, cc < 10 % Harvapuustoiset alueet, joilla latvuspeitto on < 10 % Harvapuustoiset alueet, cc % kivennäismaalla Harvapuustoiset alueet, joilla latvuspeitto % + suo/soistuma-maskin (MTK suot) ulkopuolella Harvapuustoiset alueet, cc 10-30%, turvemaalla Harvapuustoisista alueet, joilla latvuspeitto 10-30% + suo/soistuma-maskilla (MTK suot) Harvapuustoiset alueet, cc 10-30%, kalliomaalla Harvapuustoisista alueet, joilla latvuspeitto 10-30% + kallio/kivikko-maskilla (MTK kalliot) Harvapuustoiset alueet havumetsärajan yläpuolella Harvapuustoisista alueista, jotka metsänrajan yläpuolella Harvapuustoiset alueet, käytöstä poistunut maatalousmaa SLICES käytöstä poistuneista maatalousmaista 17

18 Corine: 3. Metsät sekä avoimet kankaan ja kalliomaat No Tietolähde (Kaikissa lähtökohtana satelliittikuvien tulkinta) Rantahietikot ja dyynialueet MTK:n hietikot kun latvuspeitto < 10% + digitoituja alueita Kalliomaat MTK:n kallioalueista ja kivikoista kun latvuspeitto < 10% Niukkakasvustoiset kangasmaat Ei esiinny Suomessa Paloalueet Ei esiinny Suomessa Jäätiköt ja pysyvän lumen alueet Ei esiinny Suomessa 18

19 Corine: 4. Kosteikot ja avoimet suot Luokka No Tietolähde (Kaikissa lähtökohtana satelliittikuvien tulkinta) Sisämaan kosteikot maalla MTK:n maatuvat vesialueet, tulva-alueet soiden ulkopuolelta, kaislikot, soistumat kun latvuspeitto < 10 % + digitoituja alueita Sisämaan kosteikot vedessä Edelliset jos sijaitsevat vedessä peruskartan rantaviiva-aineistojen (ns. ranta10-aineisto) mukaan Avosuot MTK:n avosuot, metsää kasvavat suot ja soistumista kun latvuspeitto < 10% + digitoituja alueita Turvetuotantoalueet SLICES ja MTK- turvetuotantoalueet, satelliittikuvista päivitetyt alueet + digitoidut alueita Merenrantakosteikot maalla Merenrannikolla sijaitsevista MTK:n avosuot, metsää kasvavat suot ja soistumista kun latvuspeitto < 10% + digitoituja alueita. Merenrantakosteikot vedessä Edelliset kun sijaitsevat meressä peruskartan rantaviiva-aineistojen (ns. ranta10-aineisto) mukaan Merenrannan suolamaat Ei esiinnyt Suomessa Vuorovesialueet Ei esiinnyt Suomessa 19

20 Corine: 5. Vesialueet Luokka No Tietolähde (Kaikissa lähtökohtana satelliittikuvien tulkinta) Joet Peruskartan rantaviiva-aineistojen (ns. ranta10-aineisto) joet Järvet Peruskartan rantaviiva-aineistojen (ns. ranta10-aineisto) järvet Meri Peruskartan rantaviiva-aineistojen (ns. ranta10-aineisto) meret Rannikon laguunit Ei esiinny Suomessa Jokisuistot Ei esiinny Suomessa 20

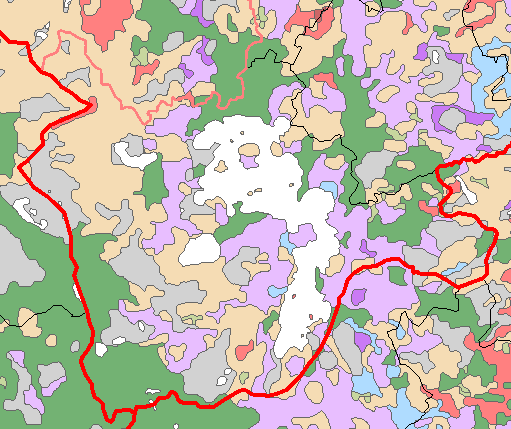

21 Loppijärven valuma-alueen maankäyttö Corine2006 yleistys (25 ha) Järvet Pienipiirteinen maatalousmosaiikki Avosuot Harvapuustoiset alueet Pellot Väljästi rakennetut asuinalueet Havumetsät Sekametsät Maa-ainesten ottoalue 21

22 Loppijärven valuma-alueen maaperä Sekalajitteinen maalaji Paksu turvekerros Savi Ohut turvekerros Karkearakeinen maalaji Hienojakeinen maalaji Kalliomaa 22

23 Kuinka paljon peltoa Pallasjärven valuma-alueella? Corine - Laidunmaat ( ): m 2 TiKe

24 Tutkimusvaluma-alue: Yli-Knuuttila (Vihti), 0,07 km 2 Taustakartat Maanmittauslaitos 2014 Valuma-aluerajaus: SYKE 2014 Karttojen prosessointi: Saara Kirjalainen Peruskartta Värikuva Väärävärikuva Maastokartta P: 9,5 kg km 2 y 1 N: 280 kg km 2 y 1 TSS: 4800 kg km 2 y 1 Väljästi rakennetut asuinalueet Corine Landcover m 25 m Harvapuustoiset alueet, cc 10-30%, kalliomaalla Harvapuustoiset alueet, cc 10-30%, kivennäismaalla Harvapuustoiset alueet, cc < 10% Sekametsät kalliomaalla Urban layer Sekametsät kivennäismaalla Liikennealueet Havumetsät kalliomaalla Havumetsät kivennäismaalla Lehtimetsät kivennäismaalla 24

25 Pieni valuma-alue: Teeressuonoja, Vihti, 0,62 km 2 Taustakartat Maanmittauslaitos 2014 Valuma-aluerajaus: SYKE 2014 Karttojen prosessointi: Saara Kirjalainen Peruskartta Värikuva Väärävärikuva Maastokartta P: 3,1 kg km 2 y 1 N: 210 kg km 2 y 1 TSS: 1300 kg km 2 y 1 Corine Landcover 2006 Urban layer Maa-aineisten ottoalueet 25

26 Taustakartat Maanmittauslaitos 2014 Valuma-aluerajaus: SYKE 2014 Karttojen prosessointi: Saara Kirjalainen Pieni valuma-alue: Savijoki, Lieto, 15,4 km 2 Väärävärikuva Maastokartta Urban layer Väärävärikuvassa myös silmän näkemän vihreän ja punaisen valon lisäksi lähi-infrapunasäteilyä, joka korostaa klorofyllin määrää (= kasvuston määrä + typpipitoisuus). Hyvän kasvuston alueet näkyvät tumman punaisina, huonommat vaalean punaisena valkoisena. Vesi ja kosteat alueet muokatulla pellolla näkyvät tyypillisesti tummina, lähes mustina. 26

27 LUCASpisteet /lucas/introduction 27
