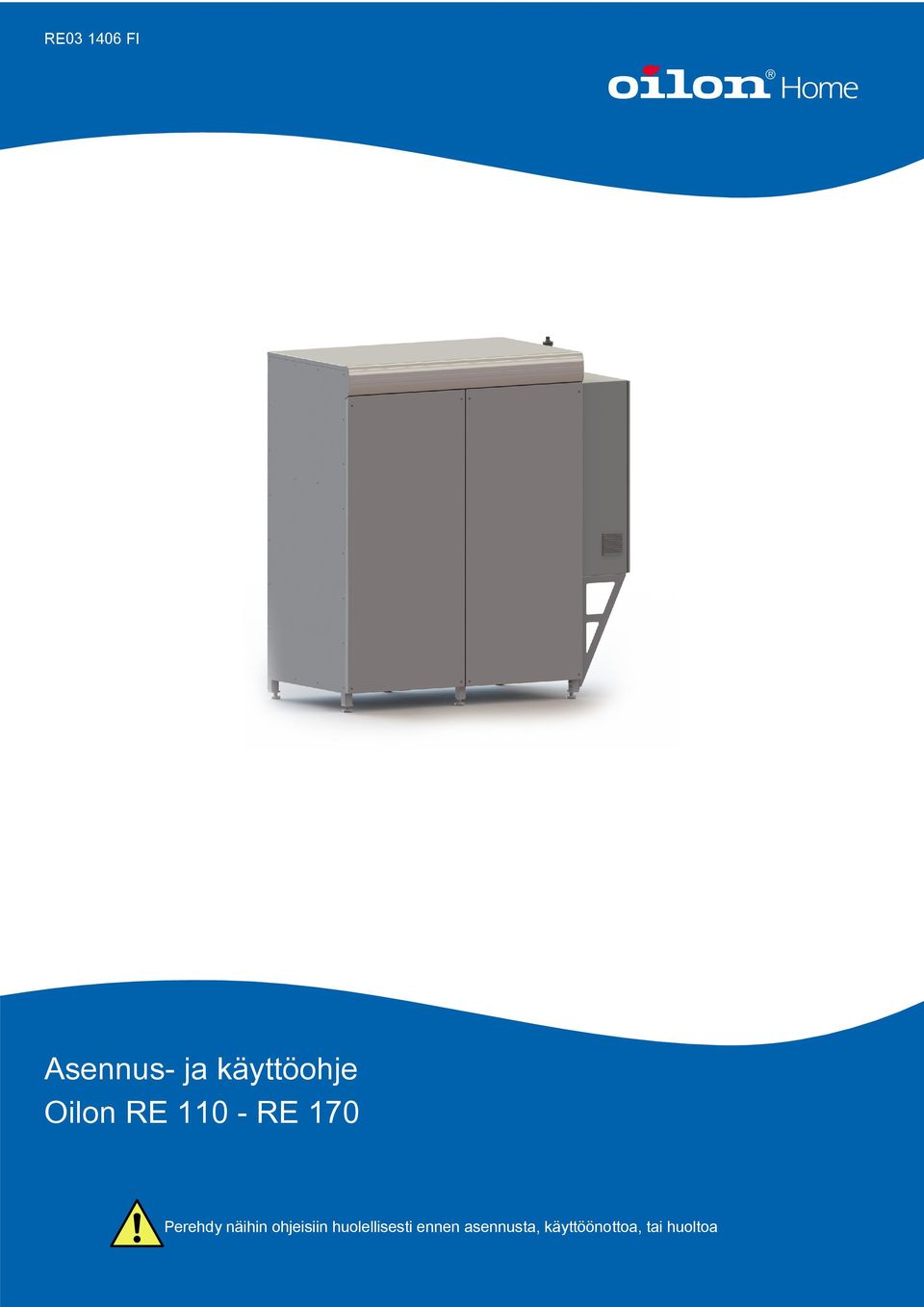

1 Asennus- ja käyttöohje Oilon RE RE 170 Perehdy näihin ohjeisiin huolellisesti ennen asennusta, käyttöönottoa, tai huoltoa

2

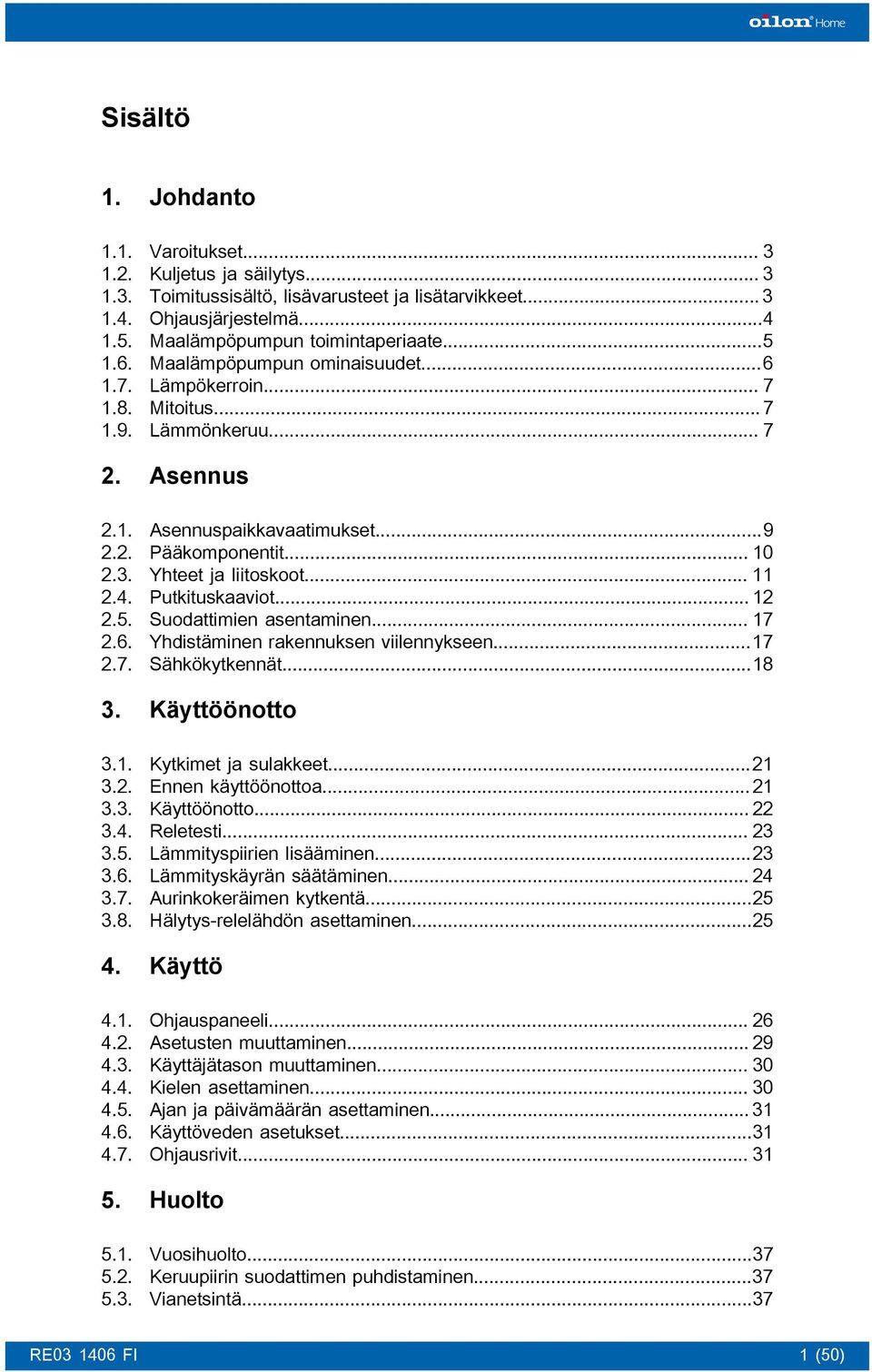

3 Sisältö 1. Johdanto Varoitukset... 3 Kuljetus ja säilytys... 3 Toimitussisältö, lisävarusteet ja lisätarvikkeet... 3 Ohjausjärjestelmä...4 Maalämpöpumpun toimintaperiaate...5 Maalämpöpumpun ominaisuudet...6 Lämpökerroin... 7 Mitoitus... 7 Lämmönkeruu Asennus Asennuspaikkavaatimukset...9 Pääkomponentit Yhteet ja liitoskoot Putkituskaaviot Suodattimien asentaminen Yhdistäminen rakennuksen viilennykseen...17 Sähkökytkennät Käyttöönotto Kytkimet ja sulakkeet...21 Ennen käyttöönottoa Käyttöönotto Reletesti Lämmityspiirien lisääminen...23 Lämmityskäyrän säätäminen Aurinkokeräimen kytkentä...25 Hälytys-relelähdön asettaminen Käyttö Ohjauspaneeli Asetusten muuttaminen Käyttäjätason muuttaminen Kielen asettaminen Ajan ja päivämäärän asettaminen Käyttöveden asetukset...31 Ohjausrivit Huolto 5.1. Vuosihuolto Keruupiirin suodattimen puhdistaminen Vianetsintä (50)

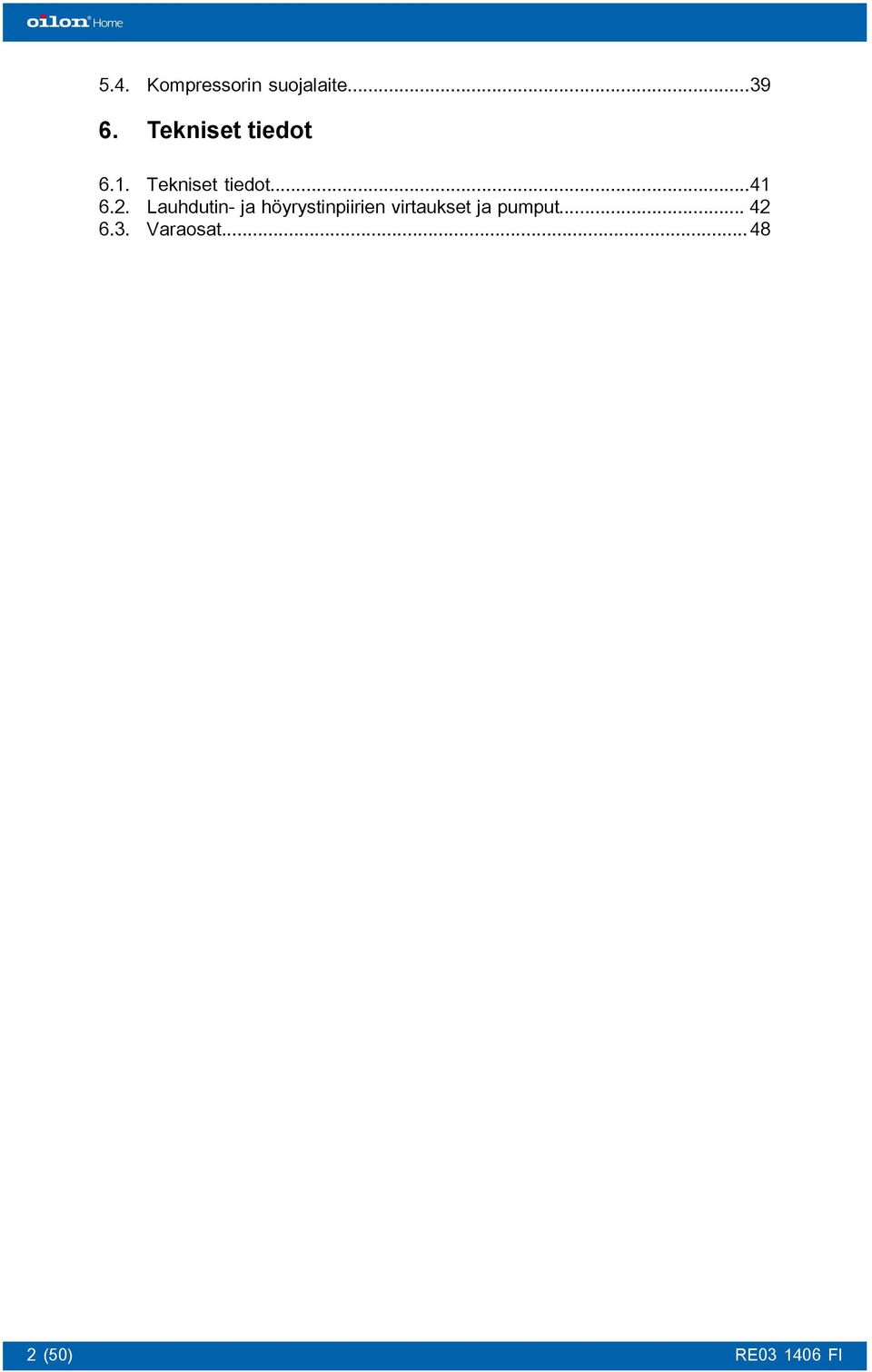

4 5.4. Kompressorin suojalaite Tekniset tiedot 6.1. Tekniset tiedot Lauhdutin- ja höyrystinpiirien virtaukset ja pumput Varaosat (50)

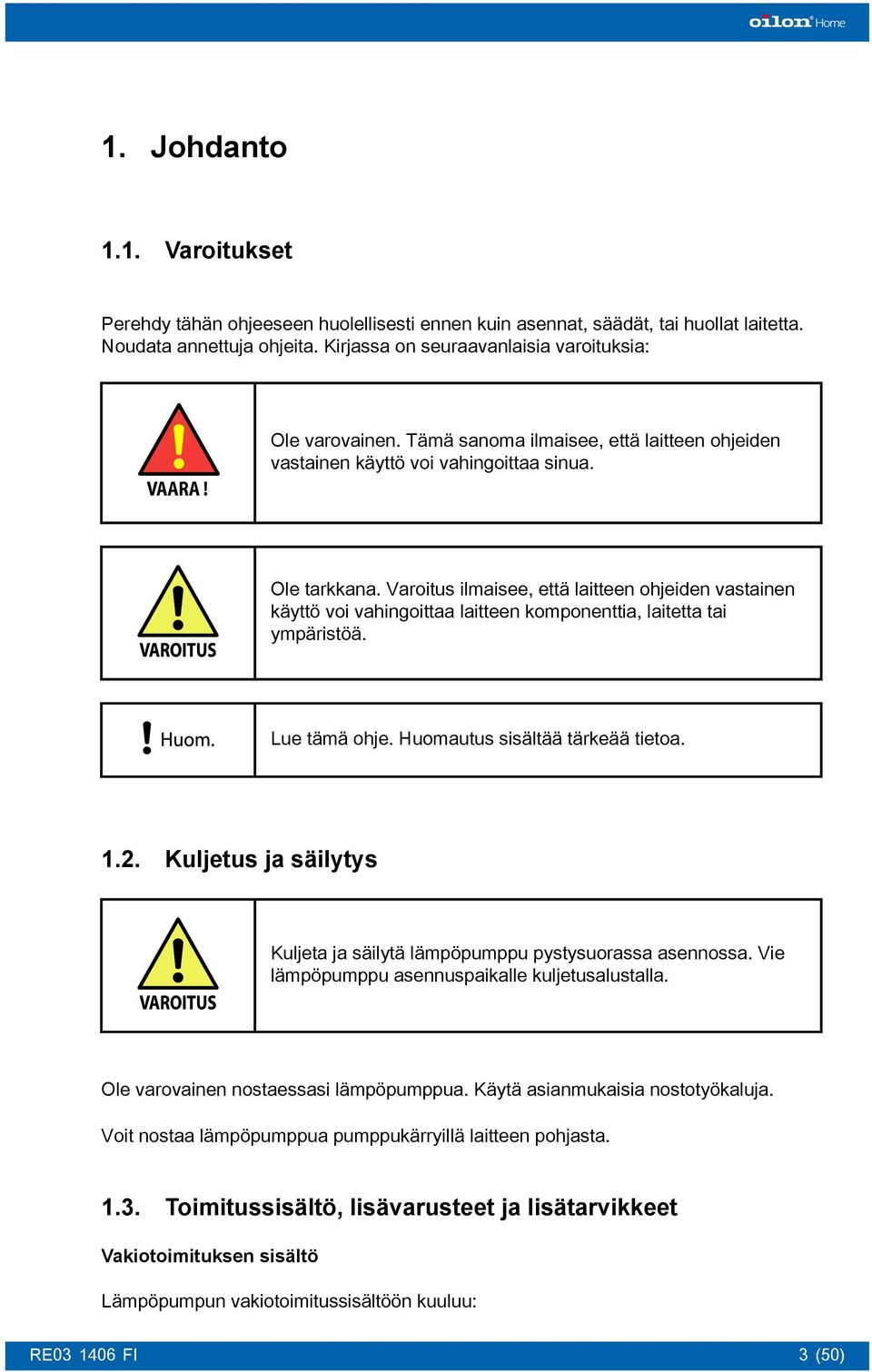

5 1. Johdanto 1.1. Varoitukset Perehdy tähän ohjeeseen huolellisesti ennen kuin asennat, säädät, tai huollat laitetta. Noudata annettuja ohjeita. Kirjassa on seuraavanlaisia varoituksia: Ole varovainen. Tämä sanoma ilmaisee, että laitteen ohjeiden vastainen käyttö voi vahingoittaa sinua. Ole tarkkana. Varoitus ilmaisee, että laitteen ohjeiden vastainen käyttö voi vahingoittaa laitteen komponenttia, laitetta tai ympäristöä. Lue tämä ohje. Huomautus sisältää tärkeää tietoa Kuljetus ja säilytys Kuljeta ja säilytä lämpöpumppu pystysuorassa asennossa. Vie lämpöpumppu asennuspaikalle kuljetusalustalla. Ole varovainen nostaessasi lämpöpumppua. Käytä asianmukaisia nostotyökaluja. Voit nostaa lämpöpumppua pumppukärryillä laitteen pohjasta Toimitussisältö, lisävarusteet ja lisätarvikkeet Vakiotoimituksen sisältö Lämpöpumpun vakiotoimitussisältöön kuuluu: 3 (50)

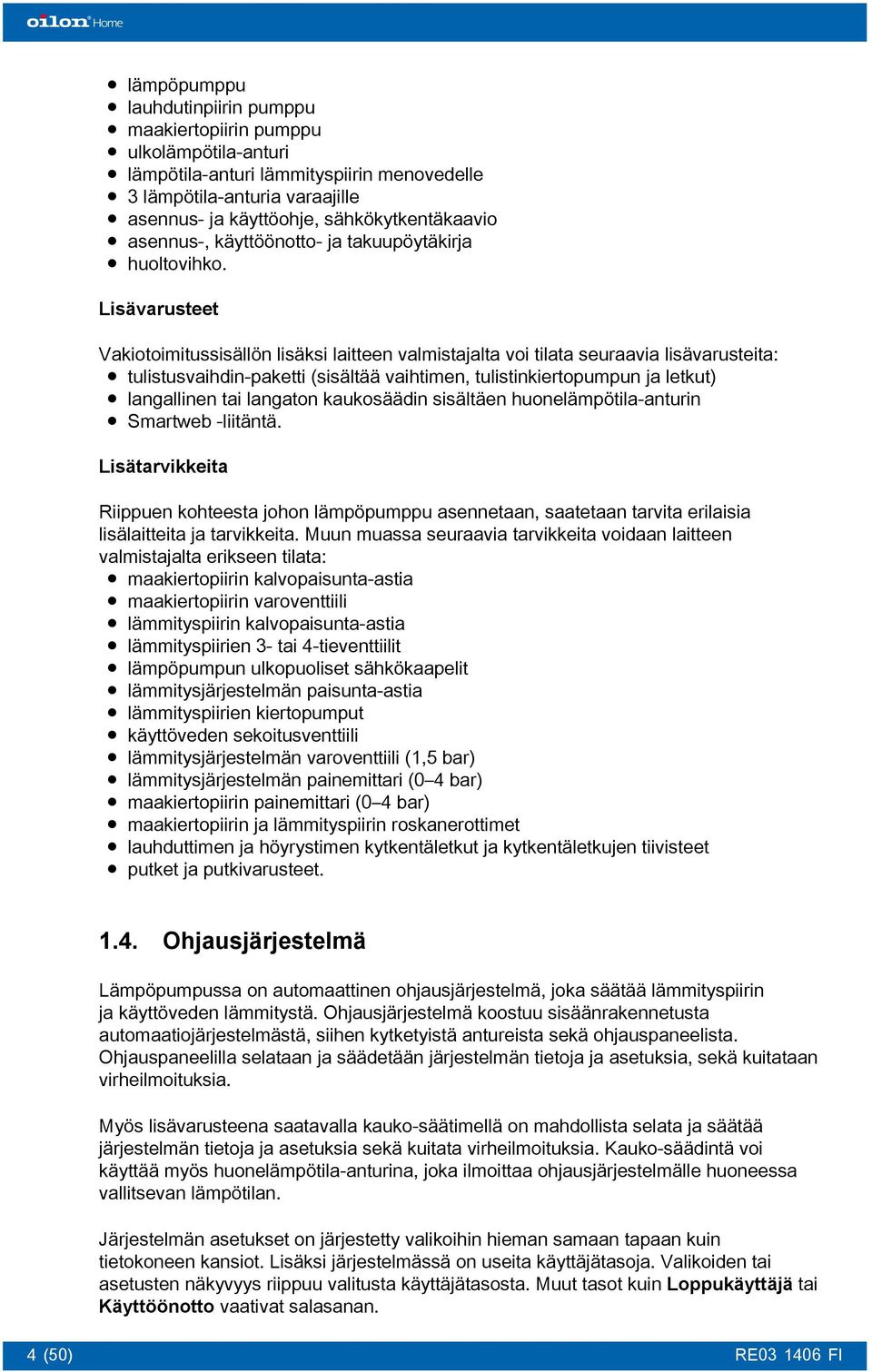

6 lämpöpumppu lauhdutinpiirin pumppu maakiertopiirin pumppu ulkolämpötila-anturi lämpötila-anturi lämmityspiirin menovedelle 3 lämpötila-anturia varaajille asennus- ja käyttöohje, sähkökytkentäkaavio asennus-, käyttöönotto- ja takuupöytäkirja huoltovihko. Lisävarusteet Vakiotoimitussisällön lisäksi laitteen valmistajalta voi tilata seuraavia lisävarusteita: tulistusvaihdin-paketti (sisältää vaihtimen, tulistinkiertopumpun ja letkut) langallinen tai langaton kaukosäädin sisältäen huonelämpötila-anturin Smartweb -liitäntä. Lisätarvikkeita Riippuen kohteesta johon lämpöpumppu asennetaan, saatetaan tarvita erilaisia lisälaitteita ja tarvikkeita. Muun muassa seuraavia tarvikkeita voidaan laitteen valmistajalta erikseen tilata: maakiertopiirin kalvopaisunta-astia maakiertopiirin varoventtiili lämmityspiirin kalvopaisunta-astia lämmityspiirien 3- tai 4-tieventtiilit lämpöpumpun ulkopuoliset sähkökaapelit lämmitysjärjestelmän paisunta-astia lämmityspiirien kiertopumput käyttöveden sekoitusventtiili lämmitysjärjestelmän varoventtiili (1,5 bar) lämmitysjärjestelmän painemittari (0 4 bar) maakiertopiirin painemittari (0 4 bar) maakiertopiirin ja lämmityspiirin roskanerottimet lauhduttimen ja höyrystimen kytkentäletkut ja kytkentäletkujen tiivisteet putket ja putkivarusteet Ohjausjärjestelmä Lämpöpumpussa on automaattinen ohjausjärjestelmä, joka säätää lämmityspiirin ja käyttöveden lämmitystä. Ohjausjärjestelmä koostuu sisäänrakennetusta automaatiojärjestelmästä, siihen kytketyistä antureista sekä ohjauspaneelista. Ohjauspaneelilla selataan ja säädetään järjestelmän tietoja ja asetuksia, sekä kuitataan virheilmoituksia. Myös lisävarusteena saatavalla kauko-säätimellä on mahdollista selata ja säätää järjestelmän tietoja ja asetuksia sekä kuitata virheilmoituksia. Kauko-säädintä voi käyttää myös huonelämpötila-anturina, joka ilmoittaa ohjausjärjestelmälle huoneessa vallitsevan lämpötilan. Järjestelmän asetukset on järjestetty valikoihin hieman samaan tapaan kuin tietokoneen kansiot. Lisäksi järjestelmässä on useita käyttäjätasoja. Valikoiden tai asetusten näkyvyys riippuu valitusta käyttäjätasosta. Muut tasot kuin Loppukäyttäjä tai Käyttöönotto vaativat salasanan. 4 (50)

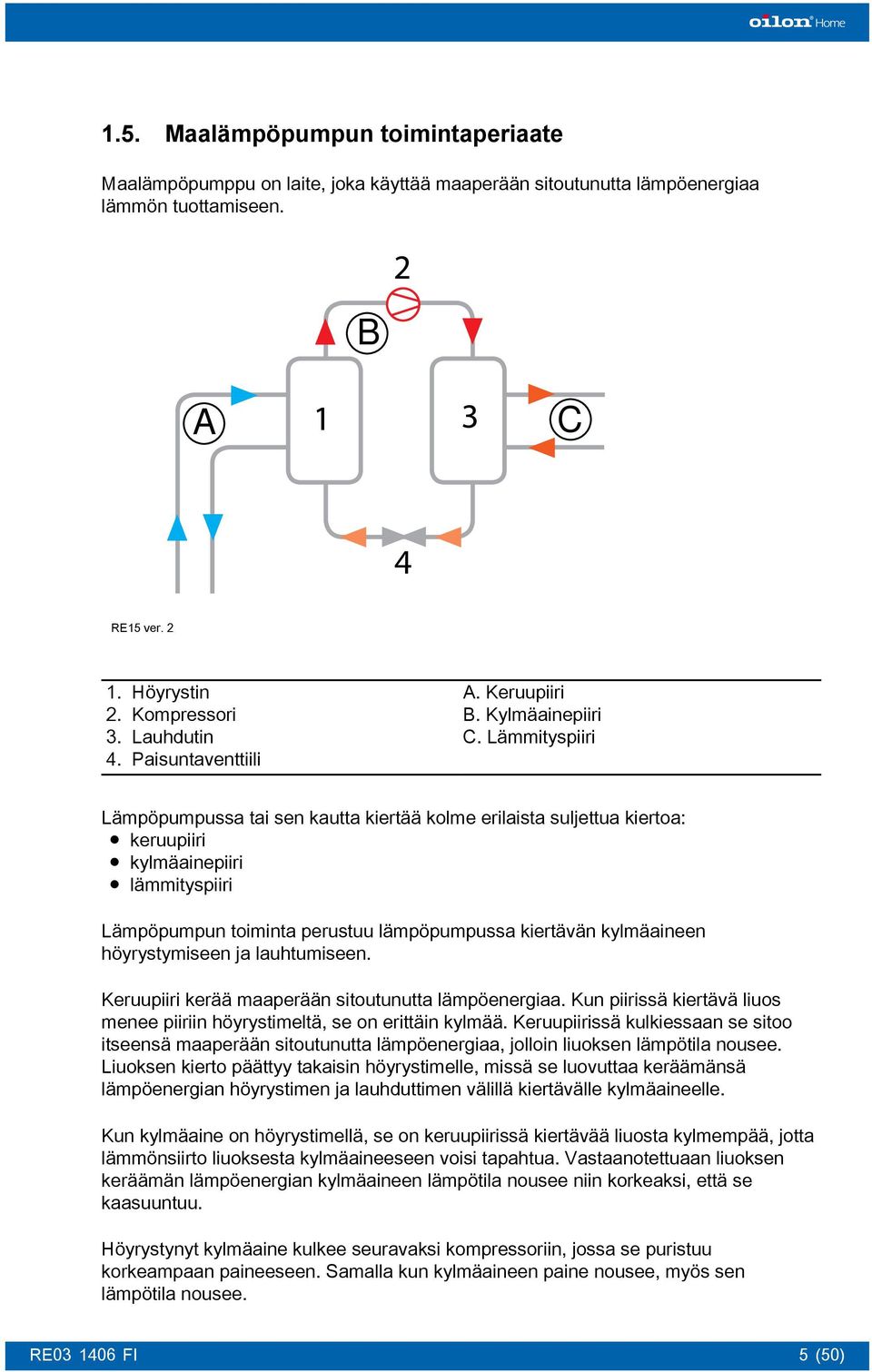

7 1.5. Maalämpöpumpun toimintaperiaate Maalämpöpumppu on laite, joka käyttää maaperään sitoutunutta lämpöenergiaa lämmön tuottamiseen. B A C RE15 ver Höyrystin Kompressori Lauhdutin Paisuntaventtiili A. Keruupiiri B. Kylmäainepiiri C. Lämmityspiiri Lämpöpumpussa tai sen kautta kiertää kolme erilaista suljettua kiertoa: keruupiiri kylmäainepiiri lämmityspiiri Lämpöpumpun toiminta perustuu lämpöpumpussa kiertävän kylmäaineen höyrystymiseen ja lauhtumiseen. Keruupiiri kerää maaperään sitoutunutta lämpöenergiaa. Kun piirissä kiertävä liuos menee piiriin höyrystimeltä, se on erittäin kylmää. Keruupiirissä kulkiessaan se sitoo itseensä maaperään sitoutunutta lämpöenergiaa, jolloin liuoksen lämpötila nousee. Liuoksen kierto päättyy takaisin höyrystimelle, missä se luovuttaa keräämänsä lämpöenergian höyrystimen ja lauhduttimen välillä kiertävälle kylmäaineelle. Kun kylmäaine on höyrystimellä, se on keruupiirissä kiertävää liuosta kylmempää, jotta lämmönsiirto liuoksesta kylmäaineeseen voisi tapahtua. Vastaanotettuaan liuoksen keräämän lämpöenergian kylmäaineen lämpötila nousee niin korkeaksi, että se kaasuuntuu. Höyrystynyt kylmäaine kulkee seuravaksi kompressoriin, jossa se puristuu korkeampaan paineeseen. Samalla kun kylmäaineen paine nousee, myös sen lämpötila nousee. 5 (50)

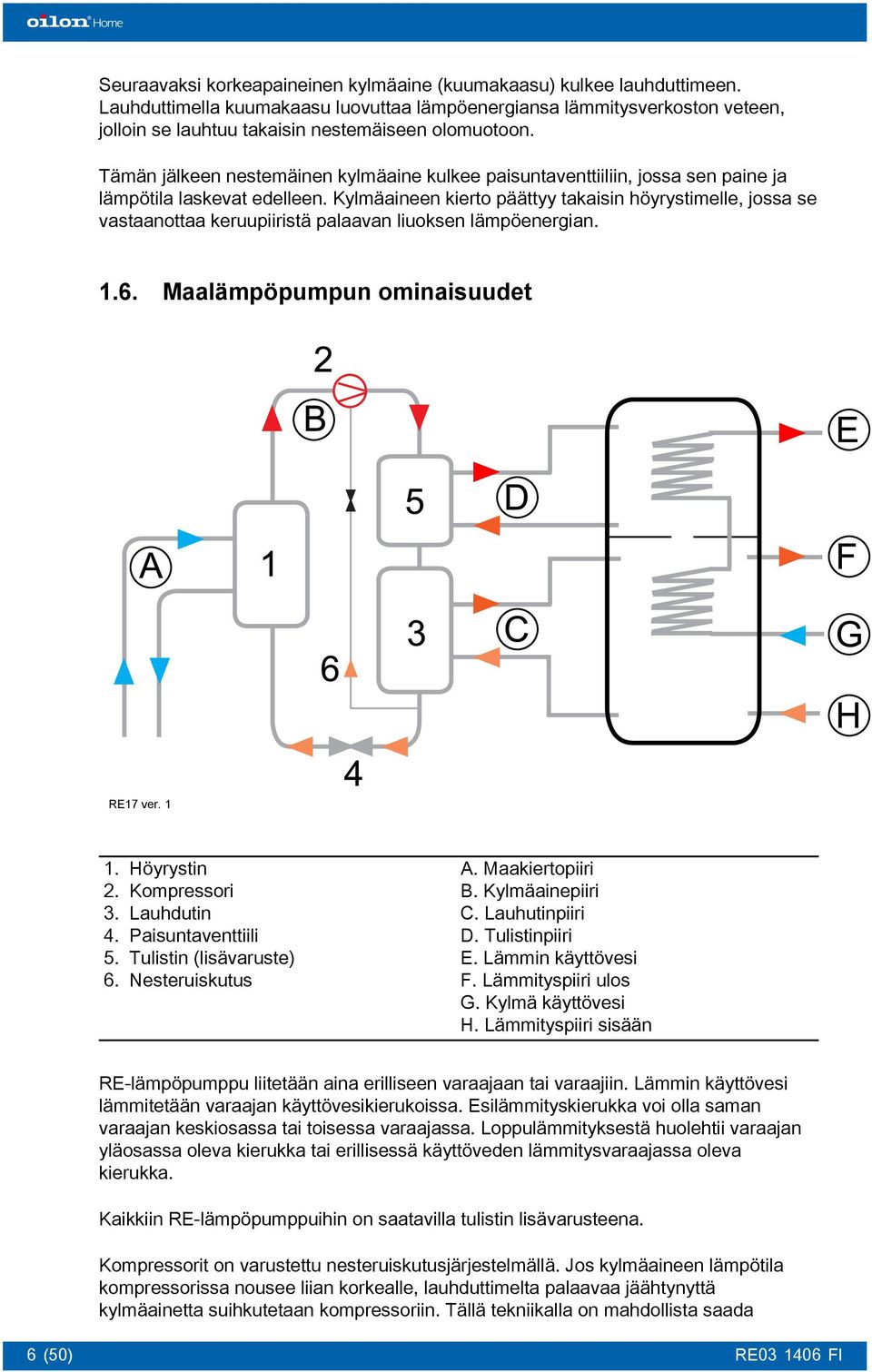

8 Seuraavaksi korkeapaineinen kylmäaine (kuumakaasu) kulkee lauhduttimeen. Lauhduttimella kuumakaasu luovuttaa lämpöenergiansa lämmitysverkoston veteen, jolloin se lauhtuu takaisin nestemäiseen olomuotoon. Tämän jälkeen nestemäinen kylmäaine kulkee paisuntaventtiiliin, jossa sen paine ja lämpötila laskevat edelleen. Kylmäaineen kierto päättyy takaisin höyrystimelle, jossa se vastaanottaa keruupiiristä palaavan liuoksen lämpöenergian Maalämpöpumpun ominaisuudet RE17 ver Höyrystin Kompressori Lauhdutin Paisuntaventtiili Tulistin (lisävaruste) Nesteruiskutus A. Maakiertopiiri B. Kylmäainepiiri C. Lauhutinpiiri D. Tulistinpiiri E. Lämmin käyttövesi F. Lämmityspiiri ulos G. Kylmä käyttövesi H. Lämmityspiiri sisään RE-lämpöpumppu liitetään aina erilliseen varaajaan tai varaajiin. Lämmin käyttövesi lämmitetään varaajan käyttövesikierukoissa. Esilämmityskierukka voi olla saman varaajan keskiosassa tai toisessa varaajassa. Loppulämmityksestä huolehtii varaajan yläosassa oleva kierukka tai erillisessä käyttöveden lämmitysvaraajassa oleva kierukka. Kaikkiin RE-lämpöpumppuihin on saatavilla tulistin lisävarusteena. Kompressorit on varustettu nesteruiskutusjärjestelmällä. Jos kylmäaineen lämpötila kompressorissa nousee liian korkealle, lauhduttimelta palaavaa jäähtynyttä kylmäainetta suihkutetaan kompressoriin. Tällä tekniikalla on mahdollista saada 6 (50)

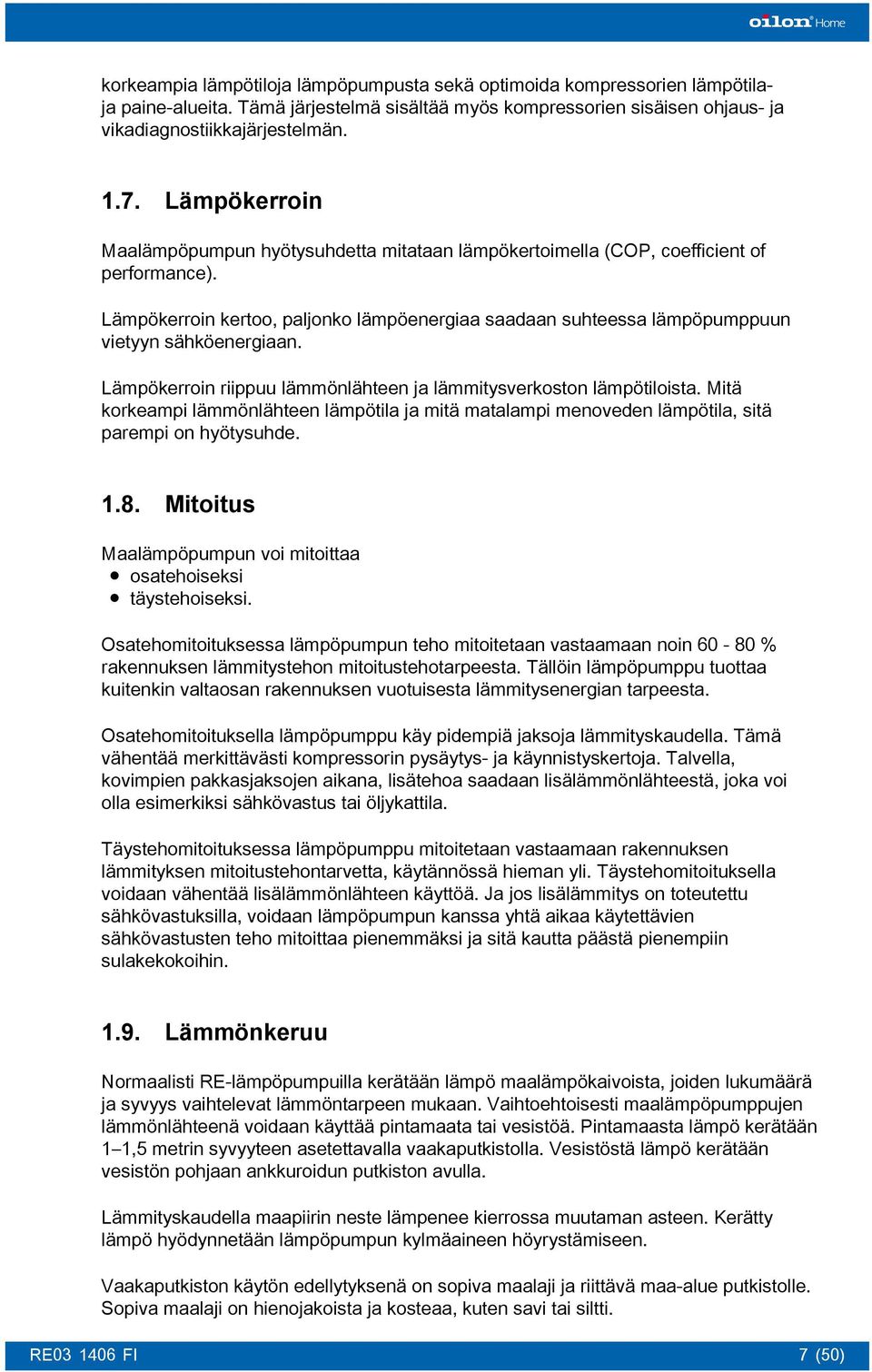

9 korkeampia lämpötiloja lämpöpumpusta sekä optimoida kompressorien lämpötilaja paine-alueita. Tämä järjestelmä sisältää myös kompressorien sisäisen ohjaus- ja vikadiagnostiikkajärjestelmän Lämpökerroin Maalämpöpumpun hyötysuhdetta mitataan lämpökertoimella (COP, coefficient of performance). Lämpökerroin kertoo, paljonko lämpöenergiaa saadaan suhteessa lämpöpumppuun vietyyn sähköenergiaan. Lämpökerroin riippuu lämmönlähteen ja lämmitysverkoston lämpötiloista. Mitä korkeampi lämmönlähteen lämpötila ja mitä matalampi menoveden lämpötila, sitä parempi on hyötysuhde Mitoitus Maalämpöpumpun voi mitoittaa osatehoiseksi täystehoiseksi. Osatehomitoituksessa lämpöpumpun teho mitoitetaan vastaamaan noin % rakennuksen lämmitystehon mitoitustehotarpeesta. Tällöin lämpöpumppu tuottaa kuitenkin valtaosan rakennuksen vuotuisesta lämmitysenergian tarpeesta. Osatehomitoituksella lämpöpumppu käy pidempiä jaksoja lämmityskaudella. Tämä vähentää merkittävästi kompressorin pysäytys- ja käynnistyskertoja. Talvella, kovimpien pakkasjaksojen aikana, lisätehoa saadaan lisälämmönlähteestä, joka voi olla esimerkiksi sähkövastus tai öljykattila. Täystehomitoituksessa lämpöpumppu mitoitetaan vastaamaan rakennuksen lämmityksen mitoitustehontarvetta, käytännössä hieman yli. Täystehomitoituksella voidaan vähentää lisälämmönlähteen käyttöä. Ja jos lisälämmitys on toteutettu sähkövastuksilla, voidaan lämpöpumpun kanssa yhtä aikaa käytettävien sähkövastusten teho mitoittaa pienemmäksi ja sitä kautta päästä pienempiin sulakekokoihin Lämmönkeruu Normaalisti RE-lämpöpumpuilla kerätään lämpö maalämpökaivoista, joiden lukumäärä ja syvyys vaihtelevat lämmöntarpeen mukaan. Vaihtoehtoisesti maalämpöpumppujen lämmönlähteenä voidaan käyttää pintamaata tai vesistöä. Pintamaasta lämpö kerätään 1 1,5 metrin syvyyteen asetettavalla vaakaputkistolla. Vesistöstä lämpö kerätään vesistön pohjaan ankkuroidun putkiston avulla. Lämmityskaudella maapiirin neste lämpenee kierrossa muutaman asteen. Kerätty lämpö hyödynnetään lämpöpumpun kylmäaineen höyrystämiseen. Vaakaputkiston käytön edellytyksenä on sopiva maalaji ja riittävä maa-alue putkistolle. Sopiva maalaji on hienojakoista ja kosteaa, kuten savi tai siltti. 7 (50)

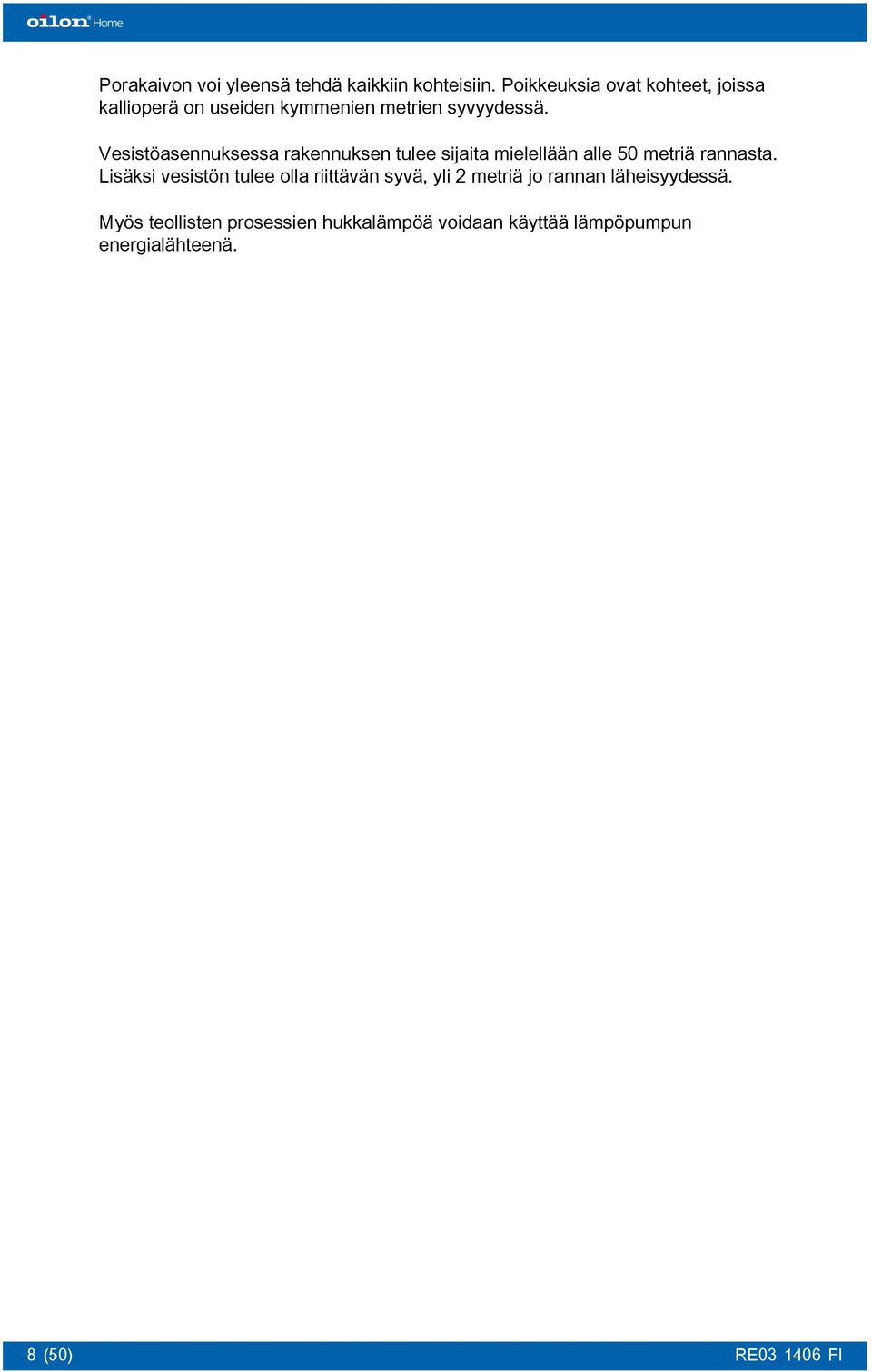

10 Porakaivon voi yleensä tehdä kaikkiin kohteisiin. Poikkeuksia ovat kohteet, joissa kallioperä on useiden kymmenien metrien syvyydessä. Vesistöasennuksessa rakennuksen tulee sijaita mielellään alle 50 metriä rannasta. Lisäksi vesistön tulee olla riittävän syvä, yli 2 metriä jo rannan läheisyydessä. Myös teollisten prosessien hukkalämpöä voidaan käyttää lämpöpumpun energialähteenä. 8 (50)

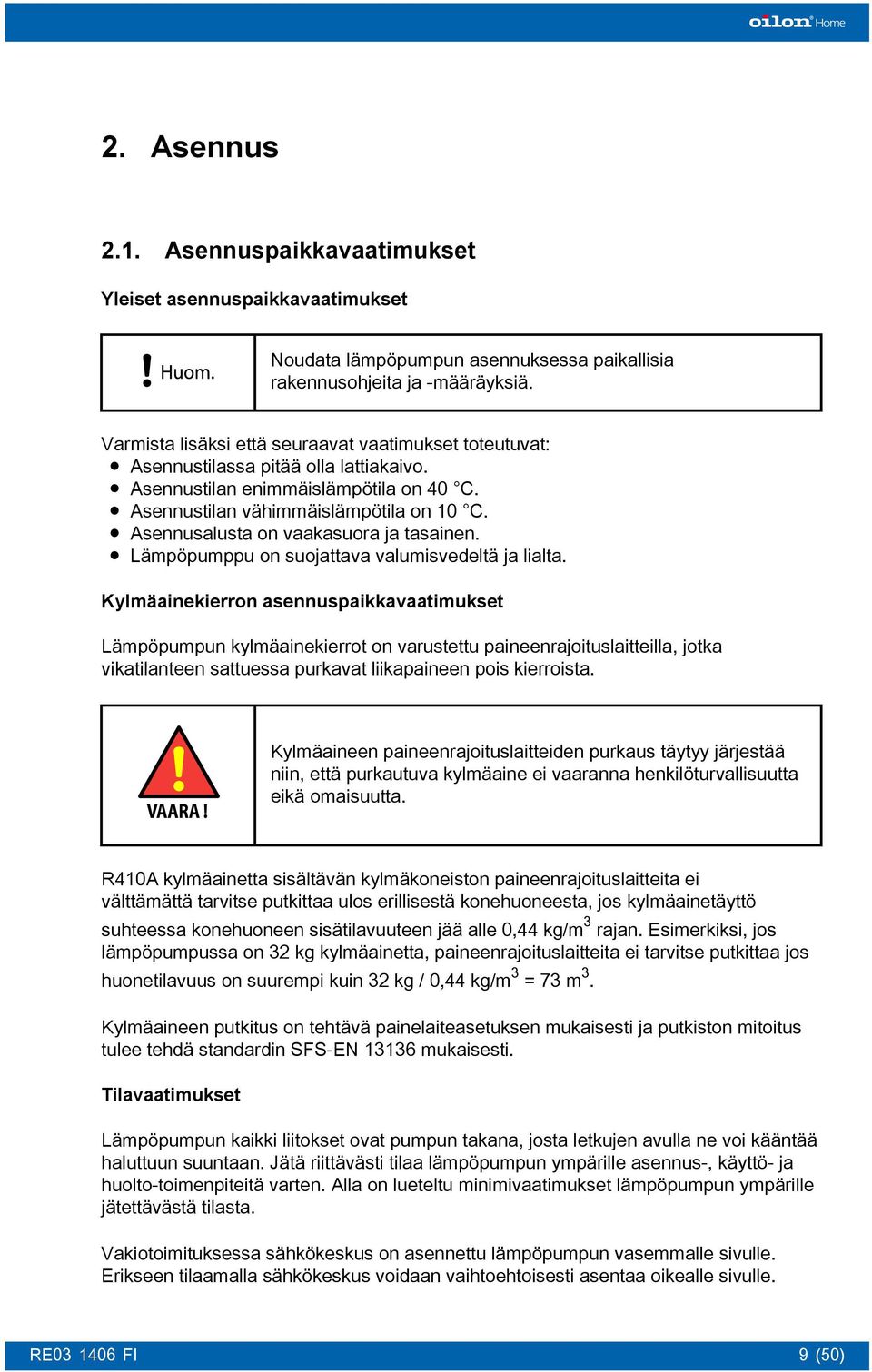

11 2. Asennus 2.1. Asennuspaikkavaatimukset Yleiset asennuspaikkavaatimukset Noudata lämpöpumpun asennuksessa paikallisia rakennusohjeita ja -määräyksiä. Varmista lisäksi että seuraavat vaatimukset toteutuvat: Asennustilassa pitää olla lattiakaivo. Asennustilan enimmäislämpötila on 40 C. Asennustilan vähimmäislämpötila on 10 C. Asennusalusta on vaakasuora ja tasainen. Lämpöpumppu on suojattava valumisvedeltä ja lialta. Kylmäainekierron asennuspaikkavaatimukset Lämpöpumpun kylmäainekierrot on varustettu paineenrajoituslaitteilla, jotka vikatilanteen sattuessa purkavat liikapaineen pois kierroista. Kylmäaineen paineenrajoituslaitteiden purkaus täytyy järjestää niin, että purkautuva kylmäaine ei vaaranna henkilöturvallisuutta eikä omaisuutta. R410A kylmäainetta sisältävän kylmäkoneiston paineenrajoituslaitteita ei välttämättä tarvitse putkittaa ulos erillisestä konehuoneesta, jos kylmäainetäyttö 3 suhteessa konehuoneen sisätilavuuteen jää alle 0,44 kg/m rajan. Esimerkiksi, jos lämpöpumpussa on 32 kg kylmäainetta, paineenrajoituslaitteita ei tarvitse putkittaa jos 3 3 huonetilavuus on suurempi kuin 32 kg / 0,44 kg/m = 73 m. Kylmäaineen putkitus on tehtävä painelaiteasetuksen mukaisesti ja putkiston mitoitus tulee tehdä standardin SFS-EN mukaisesti. Tilavaatimukset Lämpöpumpun kaikki liitokset ovat pumpun takana, josta letkujen avulla ne voi kääntää haluttuun suuntaan. Jätä riittävästi tilaa lämpöpumpun ympärille asennus-, käyttö- ja huolto-toimenpiteitä varten. Alla on lueteltu minimivaatimukset lämpöpumpun ympärille jätettävästä tilasta. Vakiotoimituksessa sähkökeskus on asennettu lämpöpumpun vasemmalle sivulle. Erikseen tilaamalla sähkökeskus voidaan vaihtoehtoisesti asentaa oikealle sivulle. 9 (50)

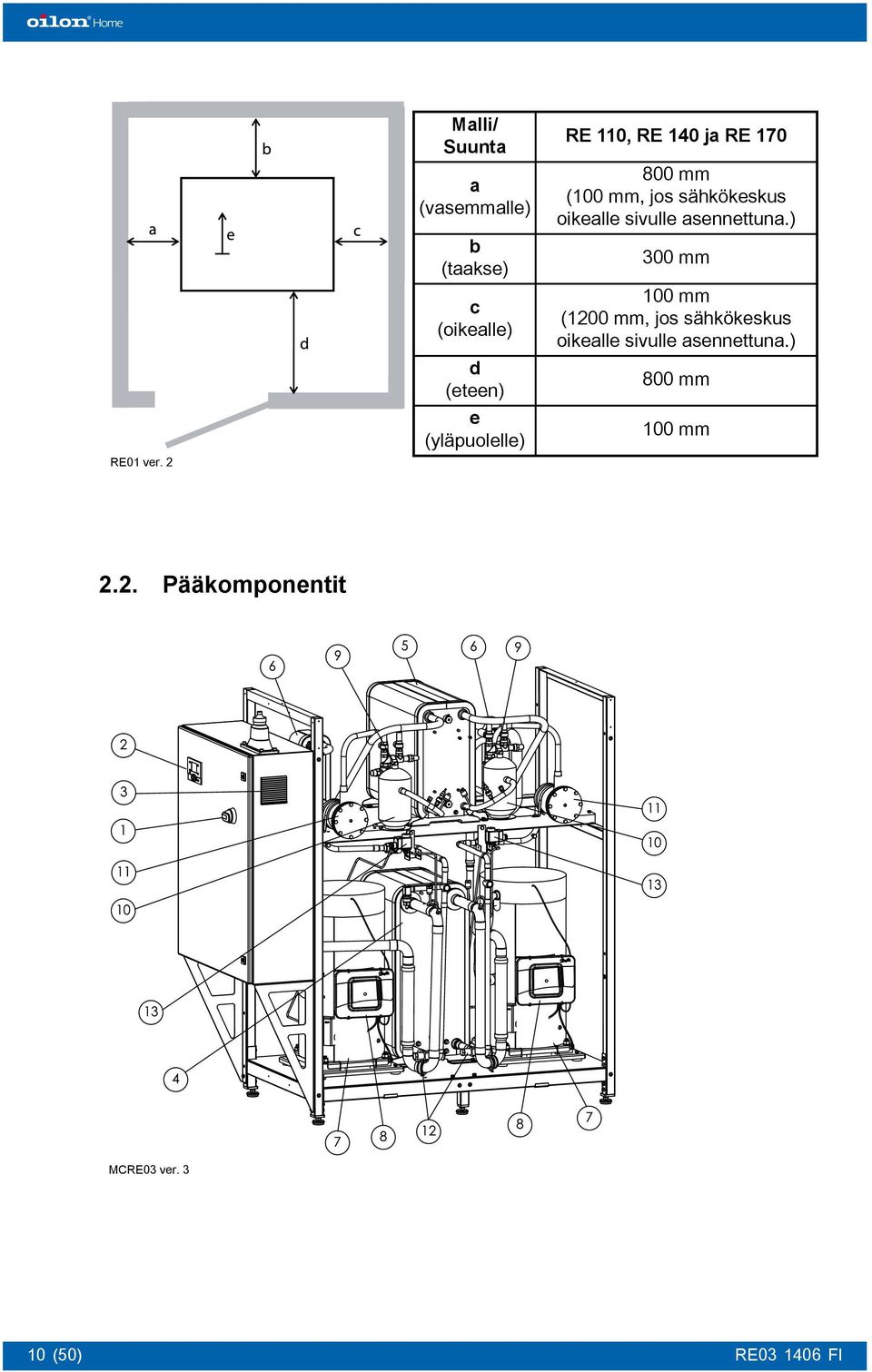

12 Malli/ Suunta RE 110, RE 140 ja RE 170 a (vasemmalle) 800 mm (100 mm, jos sähkökeskus oikealle sivulle asennettuna.) b (taakse) 300 mm c (oikealle) 100 mm (1200 mm, jos sähkökeskus oikealle sivulle asennettuna.) d (eteen) e (yläpuolelle) 800 mm 100 mm RE01 ver Pääkomponentit MCRE03 ver (50)

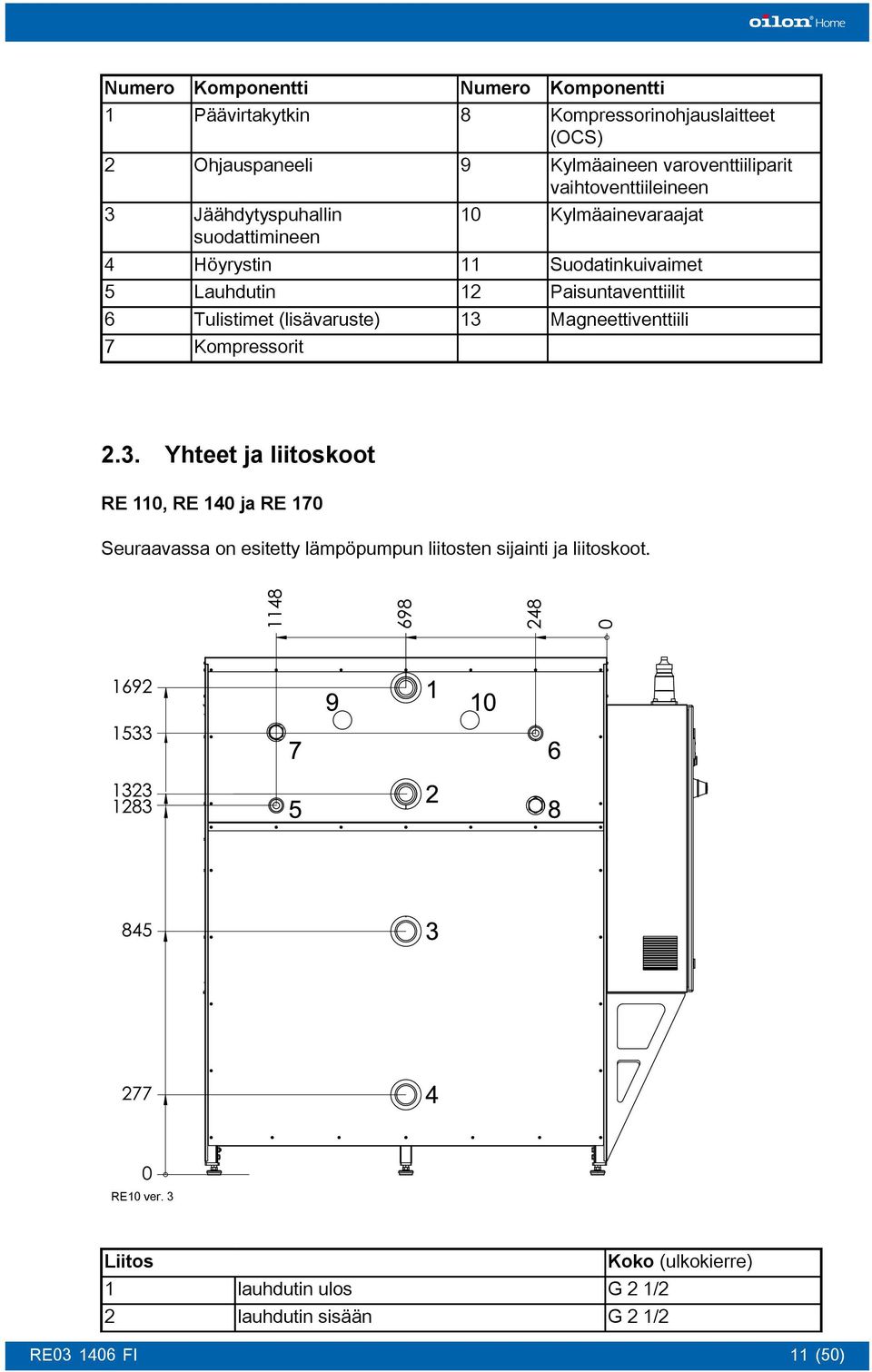

13 Numero 1 Komponentti Päävirtakytkin Numero 8 2 Ohjauspaneeli 9 3 Jäähdytyspuhallin suodattimineen Höyrystin Lauhdutin Tulistimet (lisävaruste) Kompressorit 10 Komponentti Kompressorinohjauslaitteet (OCS) Kylmäaineen varoventtiiliparit vaihtoventtiileineen Kylmäainevaraajat Suodatinkuivaimet Paisuntaventtiilit Magneettiventtiili Yhteet ja liitoskoot RE 110, RE 140 ja RE 170 Seuraavassa on esitetty lämpöpumpun liitosten sijainti ja liitoskoot. RE10 ver. 3 Liitos 1 2 lauhdutin ulos lauhdutin sisään Koko (ulkokierre) G 2 1/2 G 2 1/2 11 (50)

14 ja 8 9 ja höyrystin sisään höyrystin ulos tulistin sisään (lisävaruste) tulistin ulos (lisävaruste) tulpattu, ei kytketä reiät kylmäaineen varoventtiilien ulos putkitusta varten G 2 1/2 G 2 1/2 G 1 1/4 G 1 1/4 - Putkituskaaviot Maakiertopiirin putkitus Eripituisiin, rinnakkaisiin maakiertopiireihin on suositeltavaa asentaa linjasäätöventtiilit, virtausmittarit, sulkuventtiilit ja painemittari, kuten allaolevassa kuvassa on esitetty. Jos pelätään että maakiertopiirin putkissa on runsaasti roskaa tai likaa, on hyvä asentaa kaksi rinnakkaista roskasuodatinta maakierron paluuputkiin. RE04 ver. 2 A B C D E 12 (50) roskasuodattimet painemittari varoventtiili kalvopaisunta-astia linjasäätöventtiilit virtausmittareilla

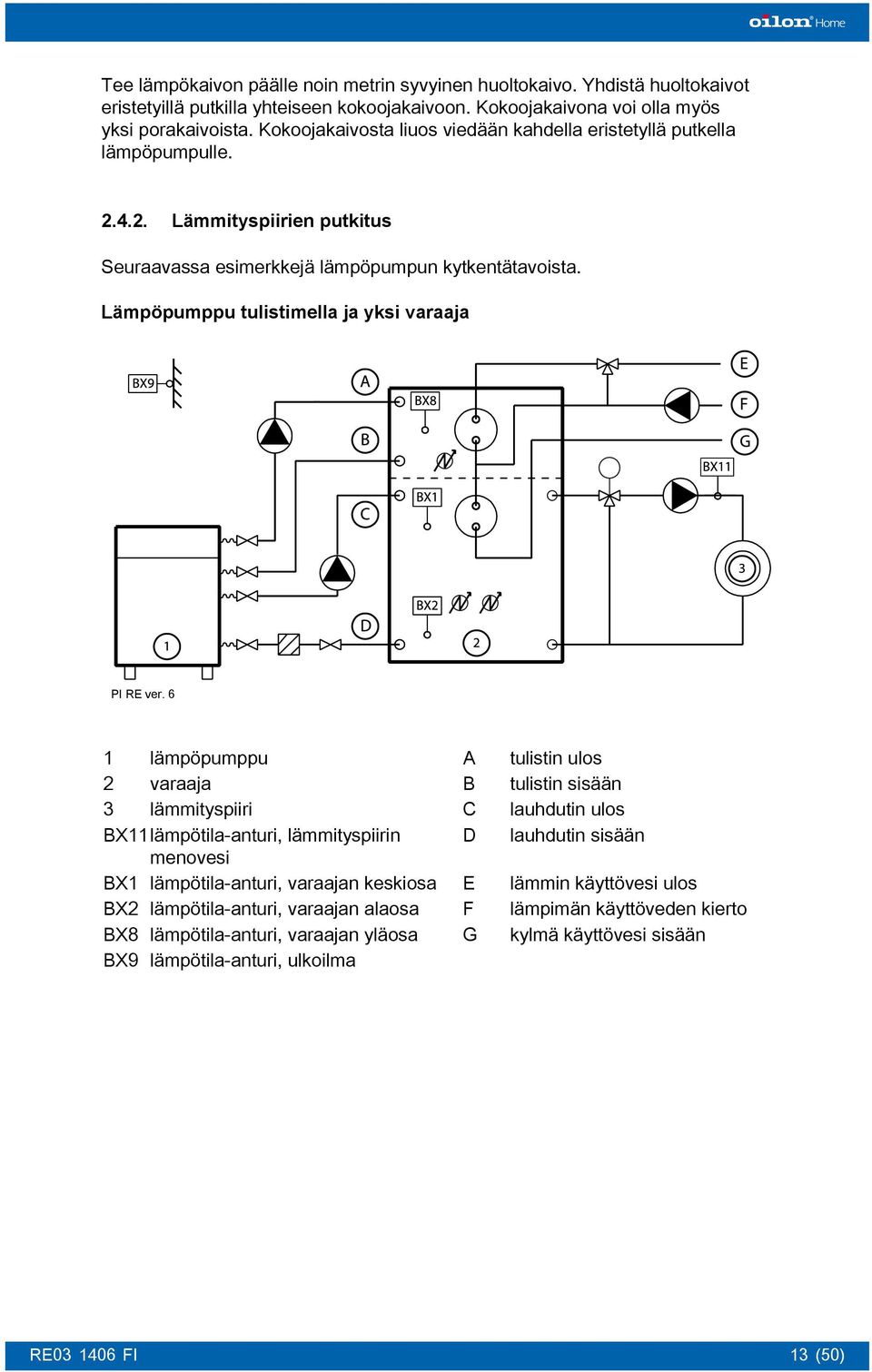

15 Tee lämpökaivon päälle noin metrin syvyinen huoltokaivo. Yhdistä huoltokaivot eristetyillä putkilla yhteiseen kokoojakaivoon. Kokoojakaivona voi olla myös yksi porakaivoista. Kokoojakaivosta liuos viedään kahdella eristetyllä putkella lämpöpumpulle Lämmityspiirien putkitus Seuraavassa esimerkkejä lämpöpumpun kytkentätavoista. Lämpöpumppu tulistimella ja yksi varaaja PI RE ver. 6 1 lämpöpumppu 2 varaaja 3 lämmityspiiri BX11lämpötila-anturi, lämmityspiirin menovesi BX1 lämpötila-anturi, varaajan keskiosa BX2 lämpötila-anturi, varaajan alaosa BX8 lämpötila-anturi, varaajan yläosa BX9 lämpötila-anturi, ulkoilma A B C D tulistin ulos tulistin sisään lauhdutin ulos lauhdutin sisään E F G lämmin käyttövesi ulos lämpimän käyttöveden kierto kylmä käyttövesi sisään 13 (50)

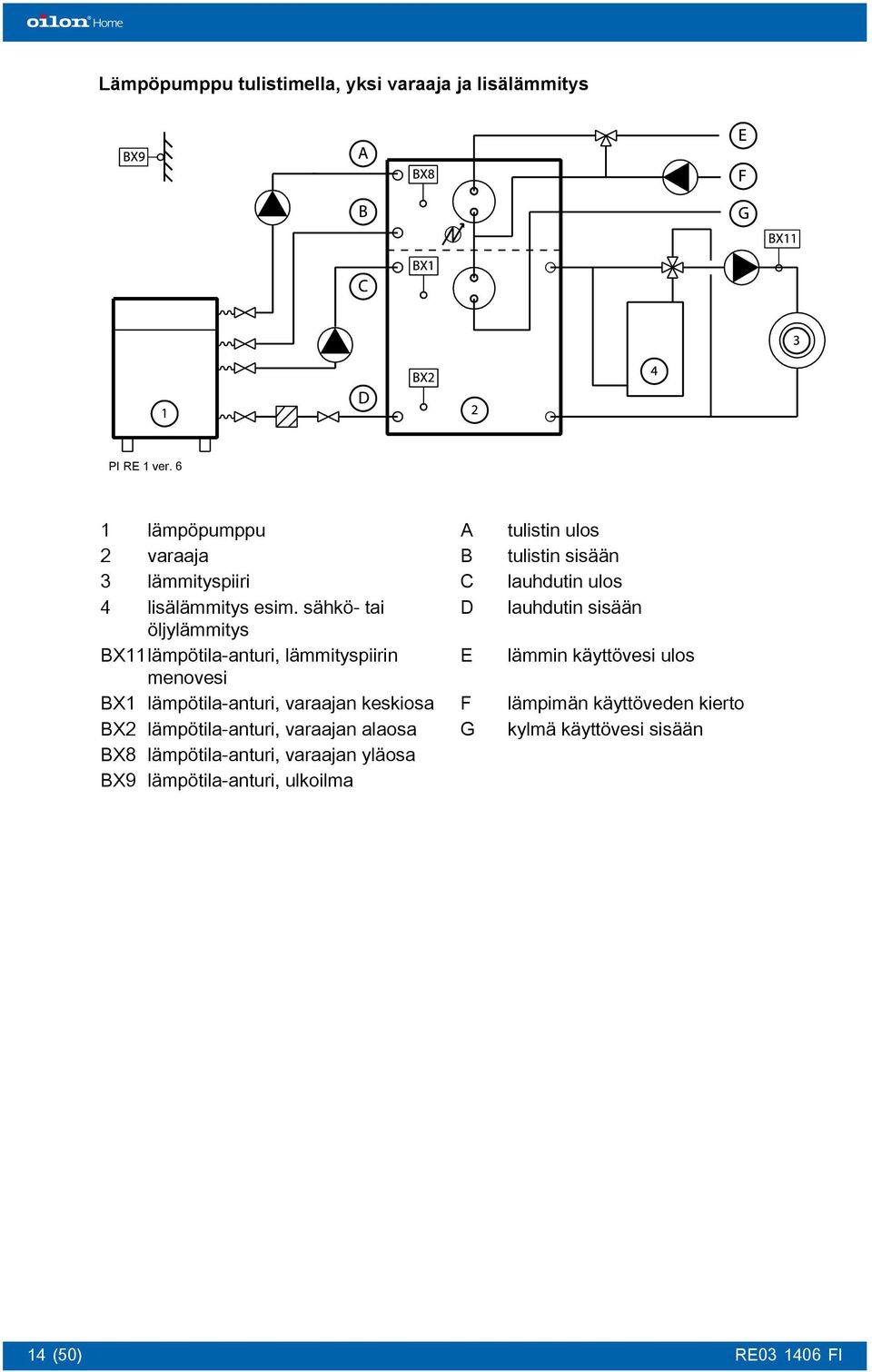

16 Lämpöpumppu tulistimella, yksi varaaja ja lisälämmitys PI RE 1 ver lämpöpumppu varaaja lämmityspiiri lisälämmitys esim. sähkö- tai öljylämmitys BX11lämpötila-anturi, lämmityspiirin menovesi BX1 lämpötila-anturi, varaajan keskiosa BX2 lämpötila-anturi, varaajan alaosa BX8 lämpötila-anturi, varaajan yläosa BX9 lämpötila-anturi, ulkoilma 14 (50) A B C D tulistin ulos tulistin sisään lauhdutin ulos lauhdutin sisään E lämmin käyttövesi ulos F G lämpimän käyttöveden kierto kylmä käyttövesi sisään

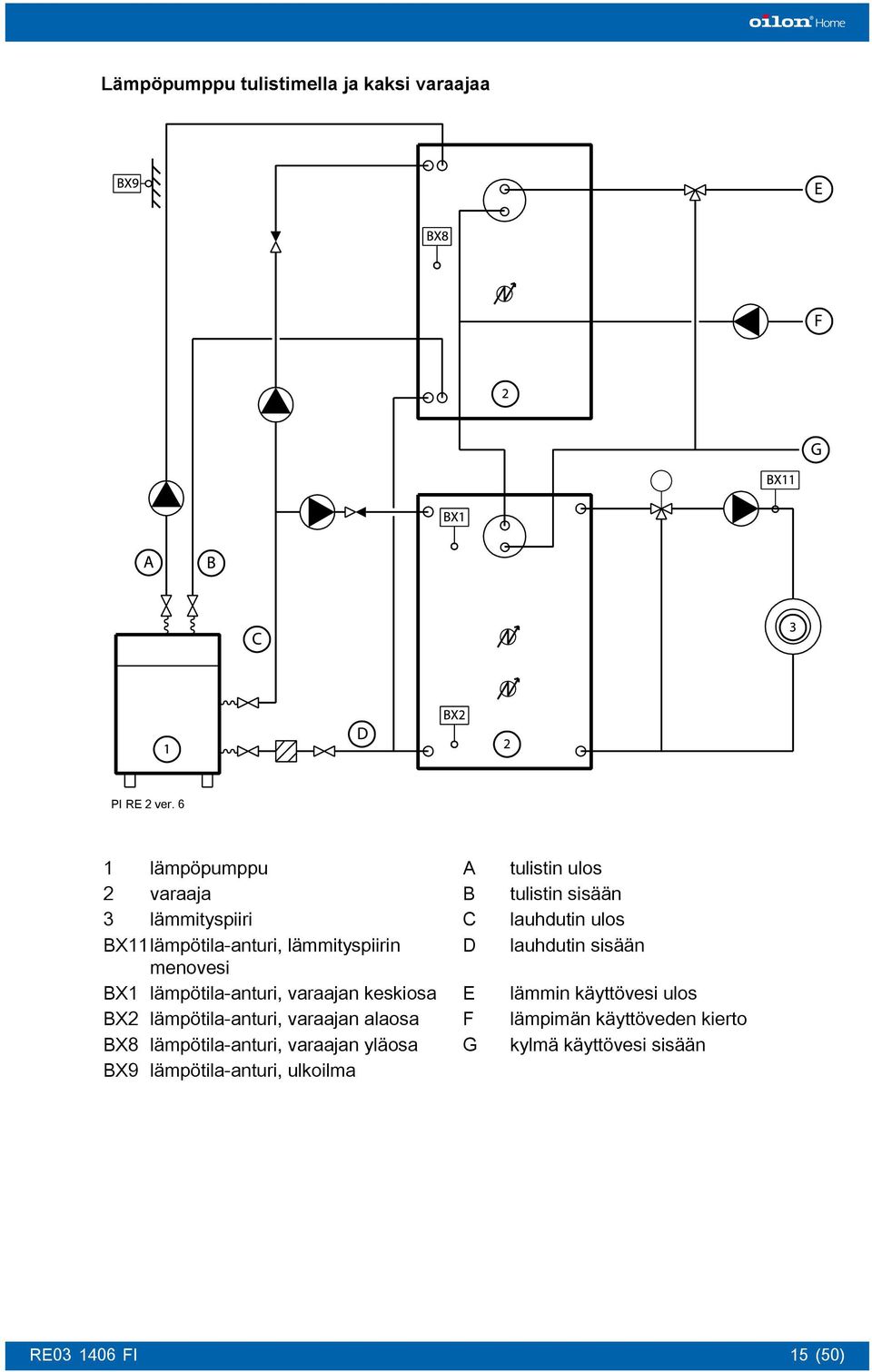

17 Lämpöpumppu tulistimella ja kaksi varaajaa PI RE 2 ver. 6 1 lämpöpumppu 2 varaaja 3 lämmityspiiri BX11lämpötila-anturi, lämmityspiirin menovesi BX1 lämpötila-anturi, varaajan keskiosa BX2 lämpötila-anturi, varaajan alaosa BX8 lämpötila-anturi, varaajan yläosa BX9 lämpötila-anturi, ulkoilma A B C D tulistin ulos tulistin sisään lauhdutin ulos lauhdutin sisään E F G lämmin käyttövesi ulos lämpimän käyttöveden kierto kylmä käyttövesi sisään 15 (50)

18 Lämpöpumppu tulistimella, kaksi varaajaa ja aurinkokeräin PI RE 3 ver. 4 1 lämpöpumppu 2 varaaja 3 lämmityspiiri 4 aurinkokeräimet BX11lämpötila-anturi, lämmityspiirin menovesi BX1 lämpötila-anturi, varaajan keskiosa BX2 lämpötila-anturi, varaajan alaosa BX8 lämpötila-anturi, varaajan yläosa B6 lämpötila-anturi, aurinkokeräimet BX9 lämpötila-anturi, ulkoilma 16 (50) A B C D E tulistin ulos tulistin sisään lauhdutin ulos lauhdutin sisään lämmin käyttövesi ulos F G lämpimän käyttöveden kierto kylmä käyttövesi sisään

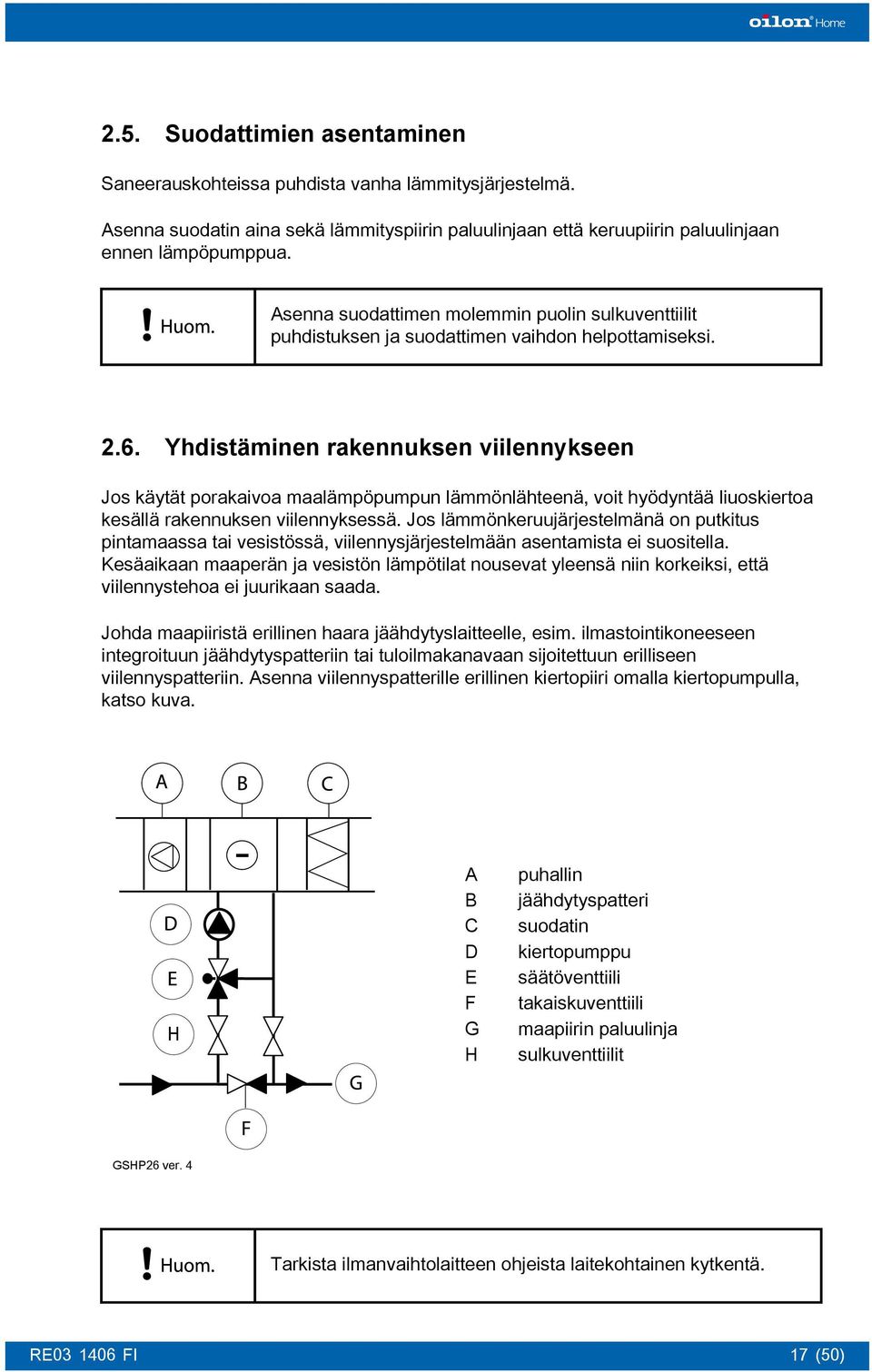

19 2.5. Suodattimien asentaminen Saneerauskohteissa puhdista vanha lämmitysjärjestelmä. Asenna suodatin aina sekä lämmityspiirin paluulinjaan että keruupiirin paluulinjaan ennen lämpöpumppua. Asenna suodattimen molemmin puolin sulkuventtiilit puhdistuksen ja suodattimen vaihdon helpottamiseksi Yhdistäminen rakennuksen viilennykseen Jos käytät porakaivoa maalämpöpumpun lämmönlähteenä, voit hyödyntää liuoskiertoa kesällä rakennuksen viilennyksessä. Jos lämmönkeruujärjestelmänä on putkitus pintamaassa tai vesistössä, viilennysjärjestelmään asentamista ei suositella. Kesäaikaan maaperän ja vesistön lämpötilat nousevat yleensä niin korkeiksi, että viilennystehoa ei juurikaan saada. Johda maapiiristä erillinen haara jäähdytyslaitteelle, esim. ilmastointikoneeseen integroituun jäähdytyspatteriin tai tuloilmakanavaan sijoitettuun erilliseen viilennyspatteriin. Asenna viilennyspatterille erillinen kiertopiiri omalla kiertopumpulla, katso kuva. A B C D E F G H puhallin jäähdytyspatteri suodatin kiertopumppu säätöventtiili takaiskuventtiili maapiirin paluulinja sulkuventtiilit GSHP26 ver. 4 Tarkista ilmanvaihtolaitteen ohjeista laitekohtainen kytkentä. 17 (50)

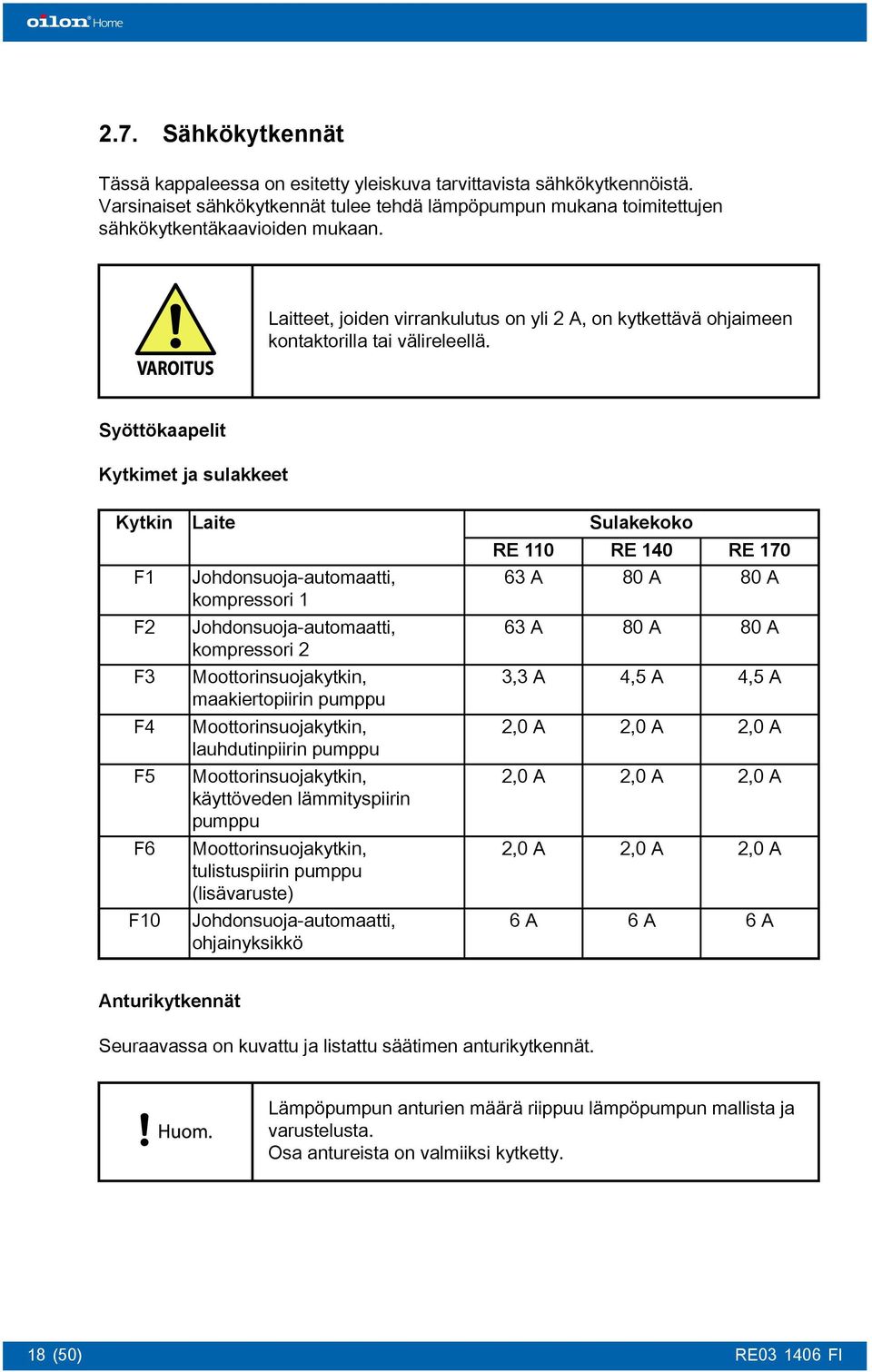

20 2.7. Sähkökytkennät Tässä kappaleessa on esitetty yleiskuva tarvittavista sähkökytkennöistä. Varsinaiset sähkökytkennät tulee tehdä lämpöpumpun mukana toimitettujen sähkökytkentäkaavioiden mukaan. Laitteet, joiden virrankulutus on yli 2 A, on kytkettävä ohjaimeen kontaktorilla tai välireleellä. Syöttökaapelit Kytkimet ja sulakkeet Kytkin F1 F2 F3 F4 F5 F6 F10 Laite Johdonsuoja-automaatti, kompressori 1 Johdonsuoja-automaatti, kompressori 2 Moottorinsuojakytkin, maakiertopiirin pumppu Moottorinsuojakytkin, lauhdutinpiirin pumppu Moottorinsuojakytkin, käyttöveden lämmityspiirin pumppu Moottorinsuojakytkin, tulistuspiirin pumppu (lisävaruste) Johdonsuoja-automaatti, ohjainyksikkö RE A Sulakekoko RE A RE A 63 A 80 A 80 A 3,3 A 4,5 A 4,5 A 2,0 A 2,0 A 2,0 A 2,0 A 2,0 A 2,0 A 2,0 A 2,0 A 2,0 A 6A 6A 6A Anturikytkennät Seuraavassa on kuvattu ja listattu säätimen anturikytkennät. Lämpöpumpun anturien määrä riippuu lämpöpumpun mallista ja varustelusta. Osa antureista on valmiiksi kytketty. 18 (50)

21 RE03 ver. 2 Liitin x w u t s r q p n k h Koodi BX4 BX3 BX2 BX1 BX14 BX13 BX12 BX11 BX10 BX9 BX8 f f x BX7 M Lämpötila-anturi Kuumakaasu, kompressori 2 Tulistusanturi Varaajan lämpöanturi, alaosa Varaajan lämpöanturi, keskiosa Maaliuos ulos Maaliuos sisään Palaava vesi, Lämpöpiiri P Lähtevä vesi, Lämpöpiiri 1 Lähtevä vesi, Lämpöpiiri P Ulkolämpötila-anturi Varaaja ylin osa/lämpimän käyttöveden varaajan lämpöanturi Kuumakaasu, kompressori 1 Maadoitus Lisää tietoa lämpötila-antureiden sijoittelusta löydät kappaleesta Putkituskaaviot. Älä sijoita ulkolämpötila-anturia suoraan auringonpaisteeseen tai auringon puoleiselle seinustalle. Sähkökytkennät Kytke lauhdepumpun ja maakiertopumpun sähkösyötöt sähkökytkentäkaavion mukaan. Jos useampi maalämpöpumppu on kytketty rinnakkain, asenna jokaiselle oma maakiertopiirin pumppu ja lauhdutinpiirin pumppu. Laite Sähkönsyöttökaapeli Maakiertopiirin pumppu Liitin 1-vaihe -Q1 1 2-vaihe -Q1 3 3-vaihe -Q1 5 1-vaihe -X1 1 2-vaihe -X1 2 3-vaihe -X (50)

22 Lauhdutinpiirin pumppu Käyttöveden latauspumppu Tulistinpiirin pumppu (lisävaruste) Pumppujen nolla- ja maadoituslinjat 20 (50) 1-vaihe -X1 4 2-vaihe -X1 5 3-vaihe -X1 6 1-vaihe -X1 7 2-vaihe -X1 8 3-vaihe -X1 9 1-vaihe -X1 10 -X0 N P

23 3. Käyttöönotto 3.1. Kytkimet ja sulakkeet Katkaisin/ sulake Q1 S3 F1 F2 F3 F4 F5 F6 F Laite Pääkytkin Maakiertopumpun käsikäyttökytkin Kompressori 1 Kompressori 2 ei malleissa RE 35 ja RE 42) Maakiertopumppu Lauhdutinpumppu Kuuman käyttöveden kiertopumppu Tulistinpumppu (lisävaruste) Ohjainyksikkö Ennen käyttöönottoa Lämpöpumppujen käyttöönoton saa suorittaa vain alan asiantuntija. Käyttöönottajan tulee: omata yli 3 kg kylmäaineen käsittelyyn tarvittavat luvat. olla perehtynyt painelaitteiden asentamiseen. tietää ja tuntea lämmitysjärjestelmien toimintaperiaatteet. olla perehtynyt lämpöpumpun ohjausjärjestelmään ja asetusten muuttamiseen. Suosittelemme että Oilonin asiantuntija suorittaa käyttöönoton. Ennen käyttöönottoa suoritettavat tehtävät ja tarkistukset: Maakiertopiiri on yhdistetty Lauhdutin- ja tulistinpiirit yhdistetty. Varaaja(t) ja lämmitysjärjestelmä on yhdistetty, täytetty ja ilmattu. Kaikki sähkö- ja anturikytkennät on tehty. Lämpöpumpun päävirtakytkin (Q1) sekä johdonsuoja-automaatit ja moottorisuojakytkimet (F1 F10) ovat asennossa (50)

24 Perehdy huolellisesti seuraavassa kappaleessa esitettyihin ohjeisiin, jotta voit etukäteen suunnitella käyttöönoton eri vaiheet ja aikataulut työkohteeseen sopiviksi. Huomaa erityisesti että lämpöpumpun kompressorien esilämmitykseen kuluu vähintään 6 tuntia. Tarkista ennen käyttöönottoa että lämpöpumpun molempien suodatinkuivainten molemmat sulkuventtiilit ovat auki. Älä käynnistä kiertopumppuja ennenkuin kiertopiirit on täytetty, muutoin pumpun akselitiiviste vahingoittuu Käyttöönotto Seuraavassa on listattu vaiheet jotka käyttöönotossa tulee suorittaa, mutta niiden suorittaminen on suunniteltava aina suhteessa asennuspaikkaan ja kohteen muihin rakennussuunnitelmiin. 1. Maakiertopiirin täyttö, ilmaus ja paineistus. Varmista maakiertopiirin puhtaus ennen täyttöä. Täytä maapiiri etanolin ja veden liuoksella, jossa etanolin osuus on 28 painoprosenttia. Liuoksen pakkasenkestävyys tulee olla vähintään 17 ºC. Ilmaa piiri huolellisesti ja paineista se noin 1 1,5 bar paineeseen. 2. Lauhdutin- ja tulistinpiirien täyttö, ilmaus ja paineistus. Varmista piirien puhtaus ennen täyttöä. Ilmaa piirit huolellisesti ja paineista ne noin 0,5 1,5 bar paineeseen. 3. Aloita kompressorien öljypohjien esilämmitys. Ennen kompressorien ensikäynnistystä tulee kompressorien öljypohjat esilämmittää. Varmista etteivät kompressorit pääse käynnistymään kytkemällä johdonsuoja-automaatit F1 ja F2 asentoon 0. Kytke virta päälle lämpöpumpun pääkytkimestä Q1. Kytke virta lämmitystä ohjaavaan OCS-moduliin kytkemällä ohjainyksikön johdonsuoja-automaatti F10 asentoon 1. Esilämmitä kompressorien öljypohjia vähintään 6 tuntia ennenkuin käynnistät kompressorit (vaihe 6). 22 (50)

25 4. Kun maakierto-, lauhdutin- ja tulistinpiirit ovat täytetty ja ilmattu, käynnistä piirien kiertopumput reletestillä testataksesi että kierrot toimivat moitteettomasti. Kytke kaikkien käytössä olevien kiertopumppujen (F3, F4 ja F5) johdonsuoja-automaatit asentoon 1. Testaa kiertopumppujen toiminta, katso lisää reletestistä kappaleesta Reletesti. Puhdista kiertojen suodattimet testauksen lopuksi. 5. Esilämmitä lämpöpumppuun kytketty (tai kytketyt) varaaja(t) vähintään 20 C lämpötilaan. 6. Käynnistä lämpöpumpun kompressorit. Kun kompressorien öljypohjien lämmitys on ollut päällä vähintään 6 tuntia, voit käynnistää kompressorit. Kytke kompressorien johdonsuoja-automaatit F1 ja F2 asentoon Tarkista maakiertopiirin ja lämmityspiirien säädöt. 8. Aseta lämpöpumpun perusasetukset. Aseta kieli, aika ja päivämäärä Tarkista lämpimän käyttöveden asetukset ja muokkaa niitä tarvittaessa. Aseta lämpökäyrät ja mahdollisesti muut valinnaiset asetukset. 9. Tee koeajo sekä matalilla että korkeilla lämpötiloilla ja täytä huoltokirjan käyttöönotto-lomake. Kun olet suorittanut asennuksen ja käyttöönoton loppuun, täytä asennus- ja takuupöytäkirja Reletesti Voit testata lämpöpumpun ohjausjärjestelmän relekytkentään kytketyn laitteen yhteyden ja toimivuuden reletestin avulla. 1. Siirry käyttöönotto-käyttäjätasolle. a. Paina OK-näppäintä päästäksesi päävalikkoon. b. Paina Info (i)-näppäintä 5 sekuntia, valitse Käyttöönotto-käyttäjätaso ja paina OK. 2. Valitse Tulon/lähdön testaus ja paina OK-näppäintä. 3. Valitse 7700: Reletesti ja valitse relekytkentä, jonka haluat testata. Esimerkiksi, jos haluat testata maakiertopumpun, valitse Maaliuospumppu QX12, tai jos haluat testata lauhdutinpumpun, valitse Lauhdutinpumppu QX Kun olet saanut halutut laitteet testattua, aseta ohjausrivin 7700 arvoksi Ei testiä. Jos ohjausrivin 7700 arvoa ei palauta Ei testiä-asetukseen, lämpöpumppu jatkaa reletestiä eikä käynnisty Lämmityspiirien lisääminen Oletusarvoisesti lämpöpumpun ohjausjärjestelmään on asetettu yhden lämmityspiirin ohjaus. Jos lämmitysjärjestelmässä on useampi ohjattava lämmityskierto, voidaan lämpöpumpun ohjausjärjestelmään asettaa kahden lämmityspiirin ohjaus. 1. Kytke toisen lämmityspiirin menoveden lämpötila-anturi ja säätöventtiilin moottori lämpöpumpun perusyksikköön. 23 (50)

26 Katso tarkemmat ohjeet sähkökytkentäkaaviosta. 2. Siirry käyttöönotto-tasolle. a. Paina ohjauspaneelin OK-näppäintä päästäksesi päävalikkoon. b. Paina Info (i)-näppäintä 5 sekuntia, valitse Käyttöönotto-käyttäjätaso ja paina OK. 3. Ota lämmityspiiri käyttöön säätimessä. a. Valitse Konfiguraatio valikko ja paina OK. b. Valitse vapaa lämmityspiiri (5710: Lämmityspiiri 1 tai 5715: Lämmityspiiri 2) ja paina OK-näppäintä. c. Vaihda asetukseksi On ja paina OK-näppäintä. d. Valitse rivi 6200 Tallenna anturit, anna arvoksi Kyllä ja paina OK. 4. Säädä lämmityspiirin lämmityskäyrä ja menoveden asetukset, katso kappale Lämmityskäyrän säätäminen Lämmityskäyrän säätäminen 1. Paina OK-näppäintä päästäksesi päävalikkoon. 2. Valitse oikea lämmityspiirin valikko ja paina OK-näppäintä. Valitse Lämmityspiiri 1 tai Lämmityspiiri 2 riippuen minkä lämmityspiirin arvoja haluat muokata. 3. Valitse Mukavuuskäytön asetusarvo ja paina OK-näppäintä. 4. Aseta haluamasi mukavuuskäytön arvo ja paina OK-näppäintä. Tätä arvoa käytetään lämpökäyrän laskemiseen. 5. Valitse Lämmityskäyrän kaltevuus ja paina OK-näppäintä. 6. Aseta oikea kaltevuuden arvo ja paina OK-näppäintä. Käytetystä lämmitysratkaisusta riippuen suositeltava kaltevuuden arvo on: noin 0,4 taloissa, joissa on lattialämmitys noin 0,6 taloissa, joissa on patterilämmitys. Lämmityskäyrän kaltevuudelle ei suositella käytettäväksi suurempaa arvoa kuin 1,0. Seuraava kuva esittää eri lämmityskäyriä. Ne kaikki perustuvat 20 asteen lämpötilapyynnille. Vaakasuoralla akselilla on esitetty ulkolämpötila ja pystysuoralla lämmityspiiriin menevän veden lämpötila C C HC ver (50) Valitse Menoveden min.asetusarvo ja paina OK-näppäintä. Säädä oikea minimiarvo ja paina OK-näppäintä. Valitse Menoveden maks.asetusarvo ja paina OK-näppäintä. Säädä oikea maksimiarvo ja paina OK-näppäintä. Lämmityspiirin asetusarvon säätämiseen voit käyttää lämmityskäyrän siirtoa. Tällöin kaltevuus pysyy käyrän ohjauksen mukaisena, mutta asetusarvo nousee tai laskee. Plus-merkkinen siirto nostaa kierron asetusarvoa ja miinus-merkkinen siirto laskee

27 asetusarvoa. Lämmityskäyrän siirtoa muokataan ohjausriveillä 721: Lämmityskäyrän siirto (lämmityspiiri 1) ja 1021: Lämmityskäyrän siirto (lämmityspiiri 2). Tämä tapa vastaa käytännössä samaa kuin mukavuuskäytön asetusarvon muuttaminen Aurinkokeräimen kytkentä Seuraavassa annetaan ohjeet kuinka aurinkokeräin liitetään lämpöpumpun ohjausjärjestelmään. Tutustu ennen aurinkokeräimen asennusta myös aurinkokeräimen valmistajan asennus- ja käyttöohjeisiin. 1. Sammuta lämpöpumppu. 2. Yhdistä aurinkokeräimen kiertopumppu vapaana olevaan QX-relelähtöön. Muista asentaa 2 A -sulake relelähdön ja kiertopumpun väliin. 3. Yhdistä aurinkokeräimen lämpötila-anturi vapaana olevaan BX-anturiliittimeen. 4. Käynnistä lämpöpumppu ja odota hetki kunnes ohjausjärjestelmä käynnistyy. 5. Paina OK-näppäintä päästäksesi päävalikkoon. 6. Muuta käyttäjätaso Asiantuntija-tasolle. 7. Valitse Konfiguraatio ja aseta seuraavat ohjausrivien arvot. Valitse relelähtö, johon yhdistit aurinkokeräimen kiertopumpun (ohjausrivit ) ja anna sen arvoksi Keräimen pumppu Q5. Valitse anturitulo, johon yhdistit aurinkokeräimen lämpötila-anturin (ohjausrivit ) ja anna sen arvoksi Keräimen anturi B Keräimen anturin tyyppi: NTC tai Pt Tallenna anturit: Kyllä 6204 Tallenna parametrit: Kyllä 3822 Varaajan latauksen priorit.: Lisävaraaja 4783 Aurinkokytkennällä: Kyllä Tämän jälkeen Käyttöönotto-tasolle tulee näkyviin Aurinko-valikko. Riveillä 3811 ja 3812 on mahdollista muuttaa aurinkokeräimen asetuksia, mutta tavallisesti tehdasasetukset ovat sopivat Hälytys-relelähdön asettaminen Tarvittaessa voi vapaana olevan relelähdön (230 V) konfiguroida ilmoittamaan ulkopuoliselle järjestelmälle lämpöpumpun toiminnassa tapahtuvista häiriöistä. Releen kärki sulkeutuu, jos automatiikka havaitsee vikatilanteen. Releen kärki avautuu, kun vikatilanne kuitataan. Seuraavassa ohjeet hälytys-relelähdön konfigurointiin Paina OK-näppäintä päästäksesi päävalikkoon. Valitse Konfiguraatio. Valitse 5892: Relelähtö QX3 ja aseta sen arvoksi Hälytyslähtö K10. Paina OK-näppäintä. 25 (50)

28 4. Käyttö 4.1. Ohjauspaneeli Ohjauspaneeli Kaukosäädin (lisävaruste) Control panel ver. 3 GSHP01 ver. 3 Ohjauspaneelin näppäimet (50) Käyttövesi Lämmitystapa Info Paluu/ESC Valintakiekko OK Jäähdytys Reset Läsnäolo

29 Käyttövesi Lämmitystapa Kun käyttöveden lämmitys on päällä, lämpöpumppu lämmittää käyttövettä automaattisesti voimassaolevien asetusten mukaan. Kun käyttöveden lämmitys on pois päältä, lämpöpumppu ei lämmitä käyttövettä lainkaan. Jos näppäintä painetaan yli viisi sekuntia, käyttövesi lämmitetään asetusarvoonsa, vaikka käyttövesi ei olisi vielä jäähtynyt latauslämpötilan alapuolelle (pakkolataus). Paina lämmitystapa-näppäintä valitaksesi lämmitystavan. Valitun lämmitystavan symbolin alle ilmestyy musta palkki. Paina näppäintä uudelleen vaihtaaksesi lämmitystapaa. Lämmitystavat ovat: Jäähdytys (ei käytössä) Automaattinen toiminta Tällä toimintatavalla lämpöpumppu vaihtaa lämmitystä mukavuuslämpötilan ja alennetun lämpötilan välillä käytössä olevan aikaohjelman mukaan automaattisesti. Mukavuuslämpötila Alennettu lämpötila Jäätymissuojalämpötila Info Paina info-näppäintä nähdäksesi lämpöpumpun tilan ja virheilmoitukset. Voit selata tietoja ja ilmoituksia yksi kerrallaan painamalla info-näppäintä uudelleen tai käyttämällä valintakiekkoa. Paluu/ESC Käytä paluu/esc-näppäintä poistuaksesi asetuksesta tai valikosta. Jos olet muuttanut asetusta, mutta haluat perua asetuksen, paina paluu-näppäintä päästäksesi asetuksesta pois. Käytä valintakiekkoa selataksesi lämpöpumpun valikoita ja muuttaaksesi asetuksia. Valintakiekkoa voi kääntää myötä- tai vastapäivään. Valintakiekko OK Paina OK-näppäintä päästäksesi valitsemaasi valikkoon tai hyväksyäksesi tekemäsi asetusmuutokset. 27 (50)

30 Jäähdytys Reset Läsnäolo Jos rakennuksessa on lämpöpumpun automatiikkaan kytketty vapaajäähdytysjärjestelmä, voit kytkeä jäähdytyksen päälle tai pois päältä tällä näppäimellä. Kun jäähdytys on kytketty päälle, näytön yläreunassa on musta palkki jäähdytyksen symbolin alapuolella. Oletusarvoisesti tämä näppäin ei ole käytössä. Käytä reset-näppäintä kuitataksesi mahdolliset ohjauspaneelin ruudulla näkyvät virheilmoitukset. Kaukosäätimen läsnäolopainikkeella voit asettaa lämpöpumpun lämmittämään tiloja allennetun asetusarvon mukaan esimerkiksi silloin kun tilat ovat pitkään käyttämättöminä. Paina läsnäolopainiketta uudelleen asettaaksesi lämpöpumpun lämmittämään tiloja mukavuusasetusarvon mukaan. Huomaa että läsnäolopainike toimii vain automaattikäytön aikana. Jos painat läsnäolo-painiketta asettaaksesi lämpöpumpun lämmittämään tiloja alennetun asetusarvon mukaan, tehty valinta säilyy aktiivisena seuraavaan automaattiohjelman kytkentäajankohtaan saakka. Ohjauspaneelin ruudulla näkyvät symbolit Lämmitys mukavuuslämpötilaan Infotaso päällä Lämmitys alennettuun lämpötilaan Ohjelmointitaso päällä Lämmitys jäätymissuojan lämpötilaan Lämmitys väliaikaisesti pois päältä; ECO-toiminnot päällä Prosessi meneillään, odota Lomaohjelma päällä Lämmityspiirin viite Laitteistossa on häiriö. Paina info-näppäintä nähdäksesi lisätietoja. Lämpöpumpun automatiikka on havainnut jonkin virheen toistuneen useamman kerran. Lisäksi tämä kuva on ruudussa silloin, kun laite on hätäkäytöllä. Vaihda kaukosäätimen paristot. Näkyy ainoastaan kaukosäätimen (lisävaruste) näytöllä. Kaukosäätimen paristojen loppuminen ei vaikuta lämpöpumpun toimintaan. Paristojen kesto on noin 2 vuotta. Kaukosäätimen sijoittaminen Kaukosäädin on lämpöpumpun lisävaruste, ohjeet pätevät vain jos kaukosäädin kuuluu kokoonpanoon. 28 (50)
